1 Asennuskäsikirj , versio BA Helmikuu 2015 Miro Motion mllin 3500 lähetin (MVD) ti mllin 3300 litteisto Telineeseen sennettvn lähettimen sennusops

2 Turvllisuus- j hyväksyntätiedot Tämä Miro Motion -tuote täyttää kikki niihin sovellettvt eurooppliset direktiivit, kun ne sennetn oikein tämän käsikirjn neuvojen j ohjeiden mukisesti. Ktso EY:n vtimustenmukisuusvkuutuksest direktiivit, jotk koskevt tätä tuotett. EY:n vtimustenmukisuusvkuutus, kikki soveltuvt eurooppliset direktiivit sekä täydelliset ATEX-sennuspiirustukset j -ohjeet ovt stviss Internetistä osoitteest ti pikllisest Miro Motionin tukiplvelust. Pinelitedirektiivin vtimukset täyttävistä litteist on tieto osoitteess Ktso vrllisen ympäristön sennuksiss Euroopss stndrdi EN , jos mkohtiset määräykset eivät sovellu. Muit tietoj Täydet tuotetiedot löytyvät tuoteselosteest. Vinetsintään liittyvää tieto löytyy lähettimen konfigurointioppst. Tuoteselosteet j käyttöoppt löytyvät Miro Motionin verkkosivuilt osoitteest Plutuskäytäntö Litteit plutettess on noudtettv Miro Motionin menettelyjä. Nämä menettelyt vrmistvt sen, että täytetään kuljetusplvelun hoitjn vtimukset, j ne uttvt luomn turvllisen työskentely-ympäristön Miro Motionin työntekijöille. Jos Miro Motionin menettelyjä ei noudtet, litett ei otet vstn. Plutusmenettelyjä j -lomkkeit koskev tieto s verkkotuestmme osoitteest ti soittmll Miro Motionin siksplveluun. Miro Motionin siksplvelu Sähköposti: Koko milm: flow.support@emerson.om Asin j Tyynenmeren lue: APflow.support@emerson.om Puhelin: Pohjois- j Etelä-Amerikk Euroopp j Lähi-itä Asi j Tyynenmeren lue Yhdysvllt Iso-Britnni Austrli Knd Alnkomt +31 (0) Uusi-Seelnti Meksiko +41 (0) Rnsk Inti Argentiin Sks Pkistn Brsili Itli Kiin Venezuel Keski- j itäost +41 (0) Jpni Venäjä/CIS Etelä-Kore Egypti Singpore Omn Thim Qtr Mlesi Kuwit Etelä-Afrikk Sudi-Arbi UAE

3 Sisällysluettelo Sisällysluettelo Luku 1 Suunnittelu Asennussrj Asennuspikn vlint Kpelien pituudet Ohjuskiskojen j johtoliitinten sennus Mllin 3500 ti 3300 sennus telineeseen Luku 2 Kiinnitys Anturielektroniikn kiinnittäminen Luku 3 Kytkentä Tulo- j lähtöjohtojen kytkentä Mllin 3500 liittäminen nturiin Anturielektroniikn kytkentä erillisen nturisrjn nturiin Syöttöjännitteen johtojen kytkentä Asennuskäsikirj 3

4

5 Suunnittelu 1 Suunnittelu Asennusohjeiss nnetn ohjeet Miro Motion -mllin 3300 ti 3500 MVD-litteiston sentmiseksi 486,2 mm:n (19 in.) telineeseen. Lisätietoj luonnostn vrttomist sovelluksist st Miro Motionin hyväksyntäsikirjoist. Täydelliset konfigurointi, ylläpito, huolto j korjuksi koskevt ohjeet ovt lähettimen mukn toimitetuss ohjekirjss. VAROITUS! Väärä sennus vrllisess ympäristössä stt iheutt räjähdyksen. Lisätietoj vrllisist sovelluksist st sinmukisist Miro Motionin hyväksyntäsikirjoist, jotk toimitetn mittrin knss ti jotk ovt stviss Miro Motionin verkkosivuilt. VAROITUS! Vrllinen jännite voi iheutt vkvn vmmn ti kuolemn. Asennä lähetin j liitä kikki johdot ennen virrn kytkemistä. HUOMIO! Väärä sennus voi iheutt mittusvirheen ti mittrin vurioitumisen. Noudt kikki ohjeit. 1.1 Asennussrj Telineeseen sentmist vrten mllin 3300 ti 3500 sennussrj sisältää seurvt ost: Yksi DIN 41612/IEC tyypin D liitin tulo-/lähtöjohdoille joko juotoskytkimillä (vin mlli 3300) ti ruuviliittimillä (Vin mlli 3500) Yksi DIN 41612/IEC kytketty tyypin D liitin nturin johtojen liittämiseksi ruuviliittimillä Yksi plug-in-liitin jännitteensyöttöjohdolle Neljä mllin 3300 ti kuusi mllin 3500 urruuvi, koko M2,5x8, johtoliitinten kiinnittämiseksi telineeseen Asennuskäsikirj 5

6 Suunnittelu 1.2 Asennuspikn vlint Sijoit lähetin tässä kppleess esitettyjen vtimusten mukn Ympäristövtimukset Lähetin tulee sent pikkn, jonk lämpötil on vähintään 20 j enintään +60 C ( 4 j+140 F). Useit sovelluslustoj sennettess telineiden väliin on jätettävä inkin 1 U (1 HE) väli riittävän tuuletuksen vrmistmiseksi. Ktso Kuv 1-1. Kuv1-1 Tilvtimukset riittävän tuuletuksen vrmistmiseksi 1 U = 1 HE = 44,5 mm (1.750 in.) 3 U (3 HE) 1 U (1 HE) 3 U (3 HE) 1 U (1 HE) 3 U (3 HE) Mitt Mllin 3300 j 3500 mitt ovt seurvt. Ktso Kuv 1-2. Korkeus: 128 mm (3 U ti 3 HE) Leveys: 142 mm (28 HP ti 28 TE) Syvyys: 160 mm Mlli 3300 ti 3500 on 486,2 mm:n (19 in.) telineen DIN-stndrdin EN (IEC ) mukinen. Telineeseen mhtuu enintään kolme kotelo. Ktso Kuv Mllin 3500 lähettimet ti mllin 3300 oheislitteet - telinekiinnitys

7 Suunnittelu Kuv1-2 Mitt telinekiinnitystä vrten 1 U = 1 HE = 44,5 mm (1.750 in.) 1 HP = 1 TE = 5,1 mm (0.200 in.) 25 HP (25 TE) 4 x M2,5 x 11 mm (in.) 3 U (3 HE) 128,5 122,5 (5 1/16) (4 13/16) 486,2 mm:n (19 in.) teline 142,2 (5 9/16) 28 HP (28 TE) Vlinninen ruuviliitin Tkkisko kiinnitysliittimille Luonnostn vrttomuus -kilpi (vin mlli 3500) mm (in.) Hyväksyntämerkintä 25,4 (1) 169,9 (6 11/16) 200,6 (7 29/32) 186,7 (7 11/32) 216,2 (8 33/64) 1.3 Kpelien pituudet Kpelin enimmäispituus nturilt mllin 3500 lähettimelle riippuu sennus- j kpelityypistä. Asennustyyppi 4-erillislähetin Erillinen nturielektroniikk j erillinen lähetin Kpelin enimmäispituus Kuv 1-3 jtulukko johtimisen kpelin enimmäispituudelle Kuv 1-4 jtulukko johtimisen j 9-johtimisen kpelin enimmäispituudelle Jos sennt mllin 3300 sovelluksi oheislittein yhdessä lähettimen knss, lähettimen pulssilähdön kpelin enimmäispituus mllin 3300 pulssituloon 150 metriä (500 ft). Asennuskäsikirj 7

8 Suunnittelu Kuv1-3 4-johtimiset erilliset lähettimet Anturi Mlli johtiminen kpeli Anturisrjn nturi (vkio ti prnnettu) Kuv1-4 Erillinen nturielektroniikk j erillinen lähetin Mlli 3500 Anturi 4-johtiminen kpeli Liitäntäkotelo 9-johtiminen kpeli Anturielektroniikk (vin vkio) Tulukko1-1 Anturin j lähettimen välisen kpelin enimmäispituus Kpelityyppi Johtimen koko Enimmäispituus Miro Motionin 4-johtiminen kpeli Miro Motionin 9-johtiminen kpeli Tiljn hnkkim 4-johtiminen kpeli Ei koske tätä 300 m (1000 ft) ilmn Ex-hyväksyntää 150 m (500 ft) IIC-luokn ntureiden knss 300 m (1000 ft) IIB-luokn ntureiden knss Ei koske tätä VDC 0,35 mm 2 (22 AWG) VDC 0,5 mm 2 (20 AWG) VDC 0,8 mm 2 (18 AWG) RS-485 0,35 mm 2 (22 AWG) ti suurempi 20 m (60 ft) 90 m (300 ft) 150 m (500 ft) 300 m (1000 ft) 300 m (1000 ft) 8 Mllin 3500 lähettimet ti mllin 3300 oheislitteet - telinekiinnitys

9 Suunnittelu 1.4 Ohjuskiskojen j johtoliitinten sennus Ohjuskiskot Ohjuskiskojen j johtoliitinten sijinnit, ks. Kuv 1-5. Ohjuskiskojen keskikohtien täytyy oll 27 HP (27 TE) erillään, esimerkiksi 1 HP (TE) j 28 HP (TE) Johtoliittimet Sovelluslust toimitetn seurvien osien knss: Mllityyppi Os Mlli 3300 Juotosliitin ti ruuviliitin tulo-/lähtöjohdoille Plug-in-liitin jännitteensyöttöjohdolle Mlli 3500 Ruuviliitin tulo-/lähtöjohdoille Ruuviliitin nturijohdoille Plug-in-liitin jännitteensyöttöjohdolle 1. Kiinnitä johtoliittimet telineen tkse toimitetuill M2, 5x8 -ruuveill. Aloit telineen etuosst. Mlliss 3500 on kuusi M2,5 x 8 ruuvi j kolme liitintä. Mlliss 3300 on neljä M2,5x8 ruuvi 2. Käytä ohjuskiskojen keskikohti kiinnekohtn, ktso Kuv 1-5. Ohjinkiskojen välin tulee oll 27 TE (27 HP); esimerkiksi 1 TE (1 HP) j 28 TE (28 HP) 3. Asenn tulo-/lähtöjohtoliitin 4 HP:n (4 TE) päähän npuriyksiköstä ti telineen reunst. 4. (Vin mlli 3500) Asenn kytketty tulo-/lähtöjohtoliitin 16 HP:n (16 TE) päähän npuriyksiköstä ti telineen reunst. 5. Asenn jännitteensyötönliitin 25 HP:n (25 TE) päähän npuriyksiköstä ti telineen reunst. Asennuskäsikirj 9

10 Suunnittelu Kuv1-5 Ohjinkiskojen j johtoliitinten sennus Tust Anturijohdotuksen liittimen koskettimet Edust M2,5x8 Jännitteensyöttöjohdon liitin Kytketty nturijohdotuksen liitin Tulo-/lähtöjohdon liitin 1.5 Mllin 3500 ti 3300 sennus telineeseen 1. Kohdist mlli 3500 ti 3300 ohjinkiskojen knss. 2. Liu ut mlli 3500 ti 3300 telineeseen. Vrmist, että tkpneelin tpit osuvt johtoliittimiin. 3. Kiinnitä mllin 3500 ti 3300 etupneeli ohjinkiskoihin kiristämällä toimitetut ruuvit. 10 Mllin 3500 lähettimet ti mllin 3300 oheislitteet - telinekiinnitys

11 Kiinnitys 2 Kiinnitys 2.1 Anturielektroniikn kiinnittäminen Noudt tämän osion ohjeit vin jos sennt erillisen lähettimen käyttämällä erillisen nturisrjn nturi ti prnnettu nturi. Ktso Kuv 1-4. Jos käytät 4-johtimist etäsennust, siirry kohtn Os 3.1. Kuv 2-1 on erillisen nturisrjn nturi j kiinnitysteline. Kiinnitä nturielektroniikk kiinnitystelineen vull sopivn sijintiin, jok täyttää kohdss Os 1.2 esitetyt kpelin pituusvtimukset. Kuv2-1Erillisen nturielektroniikn komponentit Anturielektroniikn knsi Kpelin yläläpivientirengs Anturisrjn nturi Alläpivientirengs Päänsuojus Asennusteline Erillinen nturisrjn nturi Erillinen nturisrjn prnnettu nturi Asennuskäsikirj 11

12 Kiinnitys 12 Mllin 3500 lähettimet ti mllin 3300 oheislitteet - telinekiinnitys

13 Kytkentä 3 Kytkentä 3.1 Tulo- j lähtöjohtojen kytkentä Kiinnitä tulo- j lähtöjohto sopivn johtoliittimen, jok on viimeinen liitin oikell. Ktso lisätietoj kohdst Tulukko 3-1 j yläpneeliss olevst kortist (ks. Kuv 3-1). Käytä 0,25-1,5 mm:n 2 (24-16 AWG) prisuojttu kpeli. Kytke suojt mhn vin yhdessä kohdss. Tulukko3-1 Tulo-/lähtöjohdon liittimet Liitinnumero Sijinti 2+ 2 Ensisijinen 4 20 ma:n lähtö / HART Toissijinen 4 20 ma:n lähtö Pulssitulo Erillistulo Erillistulo Pulssilähtö Erillislähtö Erillislähtö Erillislähtö 3 32 (B-linj) 32 (A-linj) RS-485 lähtö Kuv3-1 Tulo-/lähtöjohdon liitinten kortti 3.2 Mllin 3500 liittäminen nturiin Jos sennt mllin 3300 sovelluksi oheisliitteinä, tätä vihett ei trvit. Siirry kohtn Os 3.4. Jos sennt mllin 3500 lähettimen Miro Motion -nturiin, noudt seurvi ohjeit. Asennuskäsikirj 13

14 Kytkentä Asennusvihtoehdot Anturikytkennät riippuvt sennuskonfiguroinneist: 4-erillinen nturi (vtii 4-johtimisen kpelin; ktso Kuv 1-3 j Kytkentäohjeet 4-johtimiselle erillissennukselle) Erillinen nturielektroniikk j erillinen lähetin (vtii sekä 4-johtimisen j 9-johtimisen kpelin; ktso Kuv 1-4 j Erillisen nturielektroniikn j erillisen lähettimen johdotusohje) Kytkentäohjeet 4-johtimiselle erillissennukselle 1. Vlmistele kpeli nturin käsikirjss kuvtull tvll. 2. Kytke kpeli nturisrjn nturin nturin käsikirjss kuvtull tvll. 3. Kpelin kytkeminen lähettimeen:. Tunnist 4-johtimisen kpelin eri johtimet. Käytä Miro Motionin toimittm 4-johtimist kpeli. Tässä kpeliss on pri 0,75 mm:n 2 (18 AWG) johtoj (puninen j must) VDC-liitännälle, j pri 0,35 mm:n 2 (22 AWG) johtoj (vihreä j vlkoinen) RS-485 liitännälle. b. Kytke neljä nturielektroniikst tulev johdint sinmukisiin lähettimen npoihin. Ktso Tulukko 3-2 j Kuv 3-2 (vkio nturisrjn nturi) ti Kuv 3-3 (prnnettu nturisrjn nturi). Älä jätä pljit johtoj esille. Älä mdoit lähettimen suojust, punost ti suojjohdint. Tulukko3-2 Lähettimen liittimet 4-johtimiselle kpelille Liitin Johtimen väri (1) Toiminto 4 + Puninen VDC+ 4 Must VDC 6 Vlkoinen RS-485A 6 Vihreä RS-485B (1) Johtimen värit koskevt vin Miro Motionin toimittmi 4-johtimisi kpeleit. 14 Mllin 3500 lähettimet ti mllin 3300 oheislitteet - telinekiinnitys

15 Kytkentä Kuv3-2 4-kpeli mllin 3500 vkionturisrjn j erillisnturisrjn nturiin Anturielektroniikn liittimet 4-johto Kpelin mksimipituus: Ktso Tulukko 1-1 Mlli 3500 Anturijohdotuksen liittimet Ktso Kuv 1-5 VDC+ (puninen) VDC (must) RS-485B (vihreä) RS-485A (vlkoinen) Käyttäjän ti tehtn toimittm kpeli RS-485A (vlkoinen) VDC+ (puninen) VDC (must) RS-485B (vihreä) Kuv3-3 4-kpeli mllin 3500 vkionturisrjn prnnettuun j erillisnturisrjn prnnettuun nturiin Anturielektroniikn liittimet 4-johto Kpelin mksimipituus: Ktso Tulukko 1-1 Mlli 3500 Anturijohdotuksen liittimet Ktso Kuv 1-5 RS-485A (vlkoinen) RS-485B (vihreä) VDC (must) VDC+ (puninen) Käyttäjän ti tehtn toimittm kpeli VDC+ (puninen) RS-485A (vlkoinen) VDC (must) RS-485B (vihreä) Erillisen nturielektroniikn j erillisen lähettimen johdotusohje Toimenpiteessä on kksi vihett: Erillisen nturielektroniikn kytkentä nturiin Anturielektroniikn kytkentä erillisen nturisrjn nturiin Asennuskäsikirj 15

16 Kytkentä Erillisen nturielektroniikn kytkentä nturiin: 1. Suoj johto yhdellä seurvist menetelmistä. Asennustp Suojmton johdotus jtkuvss metllisess sennusputkess mhdollist suojuksen täydellisen päättämisen sisällä olevlle johdolle Tiljn hnkkim läpivientiholkki suojttuun ti rmeerttuun kpeliin, päätä kpelin suojus läpivientiholkkiin. Päätä sekä rmeerttu punos että suojjohtimet kpelin läpivientiholkkiin Miro Motionin toimittm läpivientiholkki nturielektroniikn koteloon Menettely Siirry kohtn Vihe 8 Siirry kohtn Vihe 8 Siirry kohtn Vihe 2 2. Tee yksi seurvist: Jos käytät suojttu kpeli, vlmistele kpeli j sovit suojttu kutistesukk kohdss Vihe 6 kuvtull tvll. Suojttu lämpökutiste nt suojuksen, jok sopii käytettäväksi läpivientiholkiss käytettäessä kpeli, jonk suojus käsittää folioklvon mutt ei punost. Siirry kohtn Vihe 3. Jos käytät rmeerttu kpeli, vlmistele kpeli kohdss Vihe 6, mutt älä sovit kutistesukk jätä viheet 6d, e, f j g pois. Siirry kohtn Vihe Tunnist komponentit: Kuv Irrot nturielektroniikn knsi. 5. Siirrä holkin mutteri j kiristyssisäke kpelin päälle. Ktso Kuv Mllin 3500 lähettimet ti mllin 3300 oheislitteet - telinekiinnitys

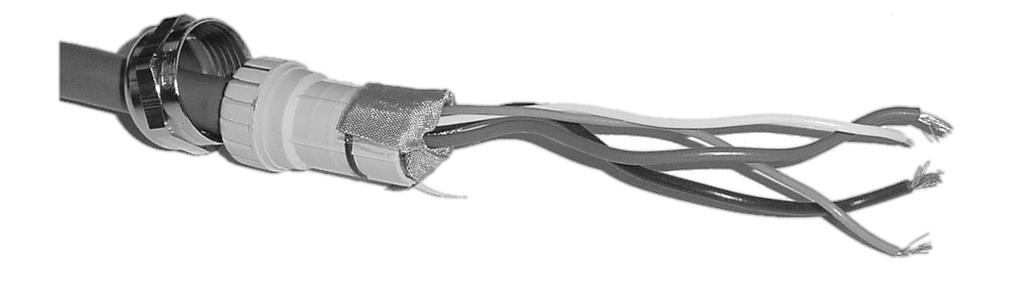

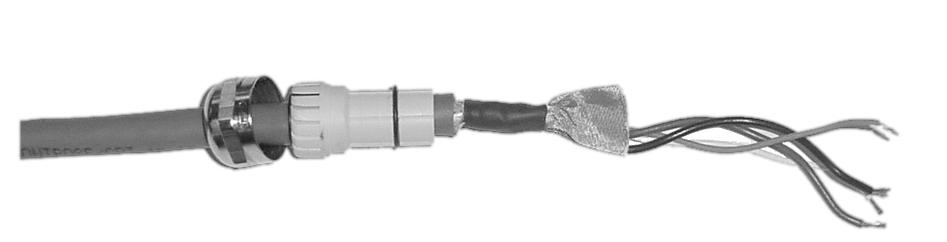

17 Kytkentä Kuv3-4 Holkin mutteri j kiristyssisäke 114 mm (4 1/2 in) 19 mm (3/4 in) Läpivientimutteri Läpiviennin kiristyssisäke 22 mm (7/8 in) 22 mm (7/8 in) Läpiviennin runko Suojttu lämpökutiste 6. Vlmistele suojttu kpeli nturielektroniikn koteloon kytkentää vrten seurvsti (jos kyseessä on rmeerttu kpeli, ohit viheet, d, e j f, g).. Kuori pois 114 mm (4 1/2") kpelin vipp. b. Poist kpelin vipn sisällä olev kirks kääre j poist täytemterili johtimien välistä.. Poist eristettyjen johtimien ympärillä olev klvosuojus jättäen 19 mm (3/4") klvo ti punost j suojjohtimi näkyviin, j erot johtimet toisistn. d. Kierrä suojuksen suojjohtimet khdesti ympäri pljstetun klvon. Ktkise pois ylimääräinen johdinos. Kuv3-5 Suojjohtimet on kierretty kksi kert pljstetun suojklvon ympärille e. Asenn suojttu lämpökutiste pljstettujen suojjohtimien päälle. Putken tulisi peittää suojjohtimet kokonn. f. Polttmtt kpeli lämmitä lämpökutistett n. 120 C:n (250 F) lämmöllä, jolloin se kutistuu. Ktso Kuv 3-6. Asennuskäsikirj 17

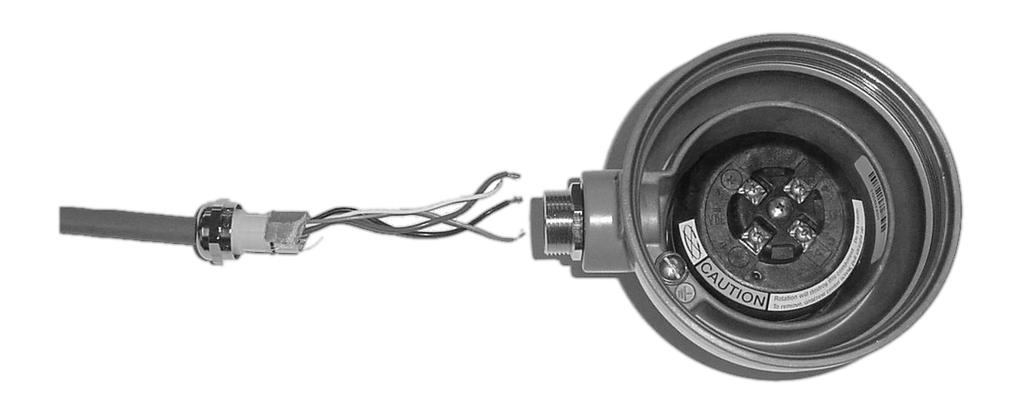

18 Kytkentä Kuv3-6 Suojttu lämpökutiste peittää pljstuneet suojjohtimet kokonn g. Asenn läpiviennin kiristyssisäke niin, että sen sisäpää on lämpökutisteen tsll. h. Tit kngssuojus ti punos j suojjohtimet kiristyssisäkkeen päälle j noin 3 mm (1/8") O-renkn ohi. Ktso Kuv 3-7. Kuv3-7 Titettu kngssuojus i. Asenn holkin runko nturielektroniikn kotelon kpeliläpivientiin. Ktso Kuv 3-8. Kuv3-8 Holkin rungon sennus 7. Vedä johdot holkin rungon läpi j koko läpivientiholkki kiristämällä holkin mutteri. 8. Tunnist 4-johtimisen kpelin eri johtimet. Käytä Miro Motionin toimittm 4-johtimist kpeli. Tässä kpeliss on pri 0,75 mm:n 2 (18 AWG) johtoj (puninen j must) VDC-liitännälle, j pri 0,35 mm:n 2 (22 AWG) johtoj (vihreä j vlkoinen) RS-485 liitännälle. 9. Liitä neljä johdint nturielektroniikn numeroituihin liitäntäruuveihin Kuv Mllin 3500 lähettimet ti mllin 3300 oheislitteet - telinekiinnitys

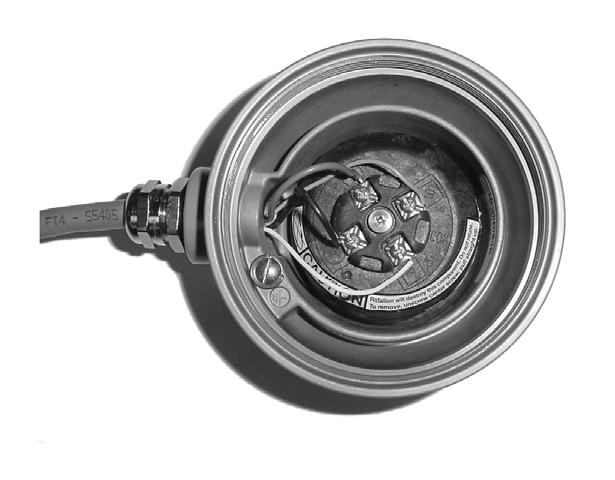

19 Kytkentä Kuv3-9 Kytke neljä johto numeroituihin liitäntäruuveihin Syöttöjännite + (puninen johto) RS-485B (vihreä johto) RS-485A (vlkoinen johto) Syöttöjännite (must johto) Anturielektroniikkkotelon sisäinen mdoitusruuvi 10. Kytke nturielektroniikn kotelon sisäinen mdoitusruuvi, jos mdoitus trvitn. Mdoitus trvitn, jos nturielektroniikk ei void mdoitt nturiputken kutt, j piklliset säännökset vtivt sisäistä mdoitust. Älä kytke suojuksen suojjohtimi tähän liittimeen. 11. Asenn nturielektroniikn knsi uudelleen j kiristä se. VAROITUS! Älä väännä nturielektroniikk, kosk se vurioitt nturin. 12. Liitä kpeli lähettimeen liittämällä nturielektroniikn neljä johdint lähettimen sinmukisiin liittimiin. Ktso Tulukko 3-2 j Kuv 3-2. Älä jätä pljit johtoj esille. Älä mdoit lähettimen suojust, punost ti suojjohdint. 3.3 Anturielektroniikn kytkentä erillisen nturisrjn nturiin HUOMIO! Jos suojjohtimet pääsevät koskettmn nturin kytkentäkotelo, mittri voi nt virheellisiä tuloksi. 1. Ktso Miro Motionin 9-Virtusmittrin johtojen vlmistelu- j sennusoppst lisätietoj kpelien vlmistelust j suojuksest: Noudt nturipäässä kpelityyppikohtisi ohjeit. Noudt nturielektroniikn päässä MVD-lähetintä j käyttämääsi kpelityyppiä koskevi ohjeit. Asennuskäsikirj 19

20 Kytkentä 2. Johtimien liittämisestä löydät trkempi tietoj Miro Motionin 9-johtimisen virtusmittrikpelin vlmistelu- j sennusoppst j noudt MVD-lähettimellä vrustetun nturin käyttöohjeit. Lisätietoj johtimien kytkemisestä nturisrjn nturin nnetn seurvss:. Tunnist Kuv 2-1komponentit. b. Irrot nturielektroniikn päänsuojus.. Työnnä 9-johtiminen kpeli suojputken ukon läpi. d. Liitä johdot nturielektroniikn mukn toimitettuihin pistokkeisiin. e. Työnnä pistokkeet lläpivientirenkn sisällä oleviin liittimiin. Ktso Kuv Kuv nturin j nturielektroniikn välinen johto 9-johto nturilt Anturisrjn nturi Must (nielut kikilt johtosrjoilt) Ruske Puninen Vihreä Vlkoinen Sininen Hrm Ornssi Violetti Keltinen Mdoitusruuvi Must Ruske Violetti Keltinen Pistoke j liitin Asennusruuvi Puninen Vihreä Vlkoinen Sininen Hrm Ornssi 3. Mdoit kpeli. Kpelityyppi Vipllinen kpeli Suojttu ti rmeerttu kpeli Menettely Mdoit suojjohtimet (must johto) vin nturielektroniikn päässä liittämällä se lemmn läpivientirenkn sisällä olevn mdoitusrenkseen. Älä mdoit nturielektroniikn mdoitusruuviin. Älä mdoit kpeli nturin kytkentäkoteloon. Mdoit suojjohtimet (must johto) vin nturielektroniikn päässä liittämällä se lemmn läpivientirenkn sisällä olevn mdoitusrenkseen. Älä mdoit nturielektroniikn mdoitusruuviin. Älä mdoit kpeli nturin kytkentäkoteloon. Mdoit punoskpeli molemmiss päissä päättämällä se kpeliholkin sisälle. 4. Vrmist tiivisteiden kunto, rsv kikki O-renkt, sulje nturielektroniikn liitäntäkotelo j päänsuojus j kiristä kikki ruuvit. HUOMAUTUS! Vrmist mittusvirheiden välttämiseksi, että johdot eivät ole puristuksiss kun kotelo suljetn. 20 Mllin 3500 lähettimet ti mllin 3300 oheislitteet - telinekiinnitys

21 Kytkentä 3.4 Syöttöjännitteen johtojen kytkentä HUOMAUTUS! Älä kytke syöttöjännitteen johtoj smn kpelitrjottimeen tulo-/lähtöjohtojen knss mitt- j litevirheiden välttämiseksi. Ktkise syöttöjännite ennen sennuslustn sentmist. Vrmist että syöttöjännite vst syöttöjännitteen terminliss ilmoitettu jännitelukem. Ktso Kuv Kytke mlli 3300 ti 3500 syöttöjännitteeseen seurvsti: 1. Käytä 0,75 2,5 mm:n 2 (18-14 AWG) kpeli. 2. Mdoit lähetin seurvsti: Liitä mdoitusjohto keskiterminliin. Liitä syöttöjännitteen mdoitus suorn mdoitukseen. Pidä kikki mdoitusjohdot mhdollisimmn lyhyinä. Vrmist että kikiss mdoitusjohdoiss on olle 1 ohmin impednssi. 3. Liitä johdot ylempään j lempn terminliin. 4. (Vlinninen). Asenn käyttäjän hnkkim kytkin syöttöjännitteen johtoon. Euroopss, senn kytkin lähelle mlli 3300 ti 3500 lhisen jännitteen direktiivin 2006/95/EC täyttämiseksi. Ktso lisätietoj stndrdin EN :2010 kohdst d. Kuv3-11 Jännitteensyötön johdotuksen nvt Virtlähteen liittimet Liitinmerkinnät tsvirt vrten Liitinmerkinnät vihtovirt vrten Asennuskäsikirj 21
