Micro Motion ja 2000-sarjan lähettimet. CE-vaatimukset MMI , Rev AA Huhtikuu 2012
|
|
- Esko Siitonen
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Micro Motion ja 2000-sarjan lähettimet CE-vaatimukset MMI , Rev AA Huhtikuu 2012
2
3 Sisältö Sisältö Luku 1 MicroMotion-lähettimien asennus Tietoa tästä asiakirjasta Turvallisuus- ja hyväksyntätiedot Muuta tietoa Asennuksen tarkistuslista Kytke johdot anturista lähettimeen Mallin 1700 ja mallin 2700 lähettimien virtalähde ja maadoitus Mallin 1500 ja mallin 2500 lähettimien virtalähde ja maadoitus...19 Hakemisto...21 CE-vaatimukset i
4 Sisältö ii Micro Motion ja 2000-sarjan lähettimet
5 1 MicroMotion-lähettimien asennus Tässä luvussa käsiteltävät aiheet: Tietoa tästä asiakirjasta Turvallisuus- ja hyväksyntätiedot Muuta tietoa Asennuksen tarkistuslista Kytke johdot anturista lähettimeen Mallin 1700 ja mallin 2700 lähettimien virtalähde ja maadoitus Mallin 1500 ja mallin 2500 lähettimien virtalähde ja maadoitus 1.1 Tietoa tästä asiakirjasta Tämä asiakirja ei sisällä kattavia asennusohjeita. Katso kattavat asennusohjeet tuotteen mukana toimitetusta asennusoppaasta. 1.2 Turvallisuus- ja hyväksyntätiedot Tämä Micro Motion -tuote täyttää kaikki soveltuvat eurooppalaiset direktiivit, kun se asennetaan tämän käsikirjan ohjeiden mukaisesti. Katso EY:n vaatimustenmukaisuusvakuutuksesta direktiivit, jotka koskevat tätä tuotetta. EY:n vaatimustenmukaisuusvakuutus, kaikki soveltuvat eurooppalaiset direktiivit sekä täydelliset ATEX-asennuspiirustukset ja -ohjeet ovat saatavissa Internetistä osoitteesta tai paikallisesta Micro Motionin tukipalvelusta. Painelaitedirektiivin vaatimukset täyttävistä laitteista on tietoa osoitteessa Katso Euroopassa tehtävissä vaarallisen ympäristön asennuksissa standardia EN , jos maakohtaiset määräykset eivät sovellu. 1.3 Muuta tietoa Täydet tuotetiedot löytyvät tuoteselosteesta. Vianetsintään liittyvää tietoa löytyy lähettimen konfigurointioppaasta. Tuoteselosteet ja käyttöoppaat löytyvät Micro Motionin verkkosivuilta osoitteesta Asennuksen tarkistuslista Varmista, että lähetin sopii ympäristöön, johon se on tarkoitus asentaa. Tarkista lähettimen hyväksymismerkinnässä määritelty vaarallinen alue. Paikanna ja asenna lähetin seuraavien vaatimusten mukaisesti: - Lähettimen on oltava paikassa, jossa sitä voidaan huoltaa ja ylläpitää. CE-vaatimukset 1
6 - Mallin 1700 ja mallin 2700 lähettimien ympäristölämpötilarajat ovat 40 F +140 F ( 40 C +60 C) - Mallin 1500 ja mallin 2500 lähettimien käyttölämpötilarajat ovat 40 F +131 F ( 40 C +55 C) Jotta lähetinkoteloon ei pääse lauhdetta ja kosteutta, suuntaa lähetin niin, etteivät sen kaapeliläpiviennit osoita ylöspäin. Tarkista, että 4-johtimisissa erillisasennuksissa käytetään asianmukaista 4-johtimista kaapelia ja vaadittavia kaapelinasennusosia. Tarkista, että 9-johtimisissa erillisasennuksissa käytetään asianmukaista 9-johtimista kaapelia ja vaadittavia kaapelinasennusosia. ATEX-asennuksissa on pitäydyttävä tiukasti tässä ohjekirjassa mainittuihin turvaohjeisiin sekä ATEX-hyväksyntäasiakirjoihin, jotka ovat nähtävissä Internetissä osoitteessa Kytke johdot anturista lähettimeen Taulukko 1-1: Kytkentämenettelyt asennustyypin mukaan Asennustyyppi Kaikki tyypit Suoraan asennettu lähetin 4-johtimiset erilliset 9-johtimiset erilliset Erillinen anturielektroniikka ja erillinen anturi Kytkentämenettely Virta- ja signaalikaapelit on kytkettävä. Katso lisätietoja lähettimen asennusoppaasta. Anturin ja lähettimen välisiä kytkentöjä ei tarvita. Liitä 4-johtiminen kaapeli anturin ja lähettimen väliin. Lue tämän oppaan 4-johtimisia kaapeleita koskevat kytkentäohjeet. Liitä 9-johtiminen kaapeli anturin ja lähettimen väliin. Lue tämän oppaan 9-johtimisia kaapeleita koskevat kytkentäohjeet. Noudata 4-johtimisen kaapelin ohjeita lähettimen ja erillisen anturielektroniikan kytkennässä. Noudata 9-johtimisen kaapelin ohjeita erillisen anturielektroniikan ja anturin kytkennässä Liitä 4-johtiminen kaapeli 4-johtimisen kaapelin tyypit ja käyttö Micro Motion tarjoaa kahta erityyppistä 4-johtimista kaapelia: suojattuja ja armeerattuja. Kumpikin tyyppi sisältää suojajohtoja. 4-johtiminen kaapeli, jonka Micro Motion toimittaa, käsittää yhden punaisen ja mustan 18 AWG:n (0,75 mm 2 ) johtimen parin tasavirtajännitteen kytkentään ja yhden valkoisen ja vihreän 22 AWG:n (0,35 mm 2 ) johtimen parin RS-485:n kytkentään. Käyttäjän hankkiman 4-johtimisen kaapelin on täytettävä seuraavat vaatimukset: Parikaapelirakenne Soveltuvat vaarallisen alueen vaatimukset, jos anturielektroniikka asennetaan vaaralliselle alueelle. 2 Micro Motion ja 2000-sarjan lähettimet
7 Johtimen paksuus on anturielektroniikan ja lähettimen välisen kaapelin pituutta vastaava. Taulukko 1-2: Johtimen paksuusmitta Johtimen paksuusmitta Kaapelin enimmäispituus VDC 22 AWG (0,35 mm 2 ) 300 ft (90 m) VDC 20 AWG (0,5 mm 2 ) 500 ft (150 m) VDC 18 AWG (0,8 mm 2 ) 1000 ft (300 m) RS AWG (0,35 mm 2 ) tai suurempi 1000 ft (300 m) Valmistele 4-johtiminen kaapeli Tärkeää Jos käyttäjä hankkii kaapeliläpiviennit, ne on voitava liittää suojajohtoihin. Huomaa Jos suojaamaton kaapeli asennetaan jatkuvaan metalliseen suojaputkeen 360º:n liitinsuojuksella, vain kaapeli joudutaan valmistelemaan suojausmenettelyä ei tarvita. CE-vaatimukset 3

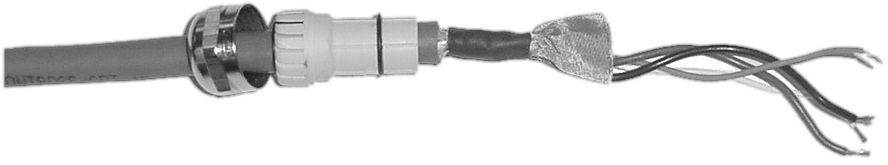

8 Kuva 1-1: 4-johtimisen kaapelin valmistelu Irrota anturielektroniikan kansi Läpivientitii visteet Kaapeliasetelma Metallinen suojaputki Micro Motion läpivientitiivis te Läpiviennin toimittaja Tilaajan hankkima läpivientitiivist e Johda kaapelin suojaputki anturiin Vie johdot läpivientimutterin ja kiristyssisäkkeen läpi. Holkin mutteri Kiristimen sisäke Vie johdot läpiviennin läpi. Liitä suojajohdot läpivientiin. Aseta kaapeli suojaputkeen Valmis (älä tee suojausmenettelyä) NPT Läpivientityyppi M20 1. Paljasta 115 mm (4 1/2 tuumaa) kaapelivaippaa. 2. Poista läpinäkyvä kääre ja täytemateriaali. 3. Paljasta suojus niin, että vain 19 mm (¾ tuumaa) jää piiloon. 1. Paljasta 108 mm (4 1/4 tuumaa) kaapelivaippaa. 2. Poista läpinäkyvä kääre ja täytemateriaali. 3. Paljasta suojus niin, että vain 12 mm (½ tuumaa) jää piiloon. Kierrä suojajohtimet kaksi kertaa suojuksen ympärille ja leikkaa pois ylimääräiset johdot. Suojuksen ympärille käärityt suojajohdot Siirry suojausmenettelyyn 4 Micro Motion ja 2000-sarjan lähettimet

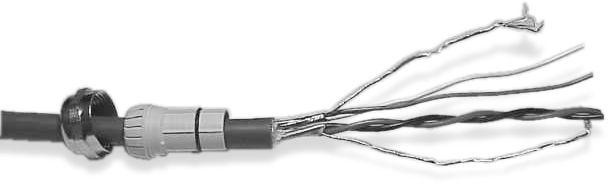

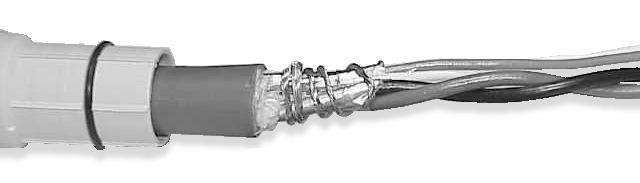

9 Kuva 1-2: 4-johtimisen kaapelin suojus Valmistelumenettelystä Punottu (armeerattu kaapeli) Kaapelityyppi suojattu Micro Motion läpivientitiivis te Foliokalvo (suojattu kaapeli) Läpiviennin toimittaja Tilaajan hankkima läpivientitiivist e NPT Läpivientityyppi M20 Lämpökutisteen asettaminen 1. Liu'uta suojattu lämpökutiste suojajohtojen päälle. Varmista, että johdot peittyvät kokonaan. 2. Lämmitä lämpökutistetta 120 C:n (250 F) lämmöllä, jotta se kutistuu. Älä polta kaapelia. 3. Asenna kiristyssisäke niin, että sen sisäpää on lämpökutisteen punoksen tasalla. Leikkaa 7 mm suojatusta klämpökutisteesta Leikkaa Suojattu lämpökutiste Lämmittämisen jälkeen Liitä suojus ja suojajohdot läpivientiin Kokoa läpivienti 1. Taita suojus tai punos kiristimen sisäkkeen yli ja 3 mm (1/8 tuumaa) O-renkaan ohi. 2. Asenna läpiviennin runko anturielektroniikkakotelon suojaputken aukkoon. 3. Vie johdot läpiviennin rungon läpi ja kiristä läpiviennin mutteri läpiviennin runkoon. Kokoa läpivienti myyjän ohjeiden mukaisesti Suojus taitettu Holkkirunko Valmis Liitä johdot anturielektroniikan liittimiin Sen jälkeen, kun 4-johtiminen kaapeli on valmisteltu vaatimusten mukaisesti, liitä 4- johtimisen kaapelin yksittäiset johdot anturielektroniikan liittimiin. CE-vaatimukset 5
10 Kuva 1-3: Anturielektroniikan liittimet parannettu anturielektroniikka Vaiheesta 1 tai 2 Liitä johdot anturielektroniikan liittimiin: Punainen johto > Liitin 1 (virtalähde +) Musta johto > Liitin 2 (virtalähde ) Valkoinen johto > Liitin 3 (RS-485/A) Vihreä johto > Liitin 4 (RS-485/B) 1. Asenna anturielektroniikan kansi uudelleen. 2. Kiristä kannen ruuvit arvoon: 1,13 1,47 Nm (10 13 in-lbs) alumiinikotelolle Vähintään 2,1 Nm (19 in-lbs) ruostumattomasta teräksestä valmistetuille koteloille Liitä johdot lähettimen liittimiin (katso lähettimen ohjekirjaa) 6 Micro Motion ja 2000-sarjan lähettimet
11 Kuva 1-4: Anturielektroniikan liittimet vakio anturielektroniikka Vaiheesta 1 tai 2 Liitä johdot anturielektroniikan liittimiin: Punainen johto > Liitin 1 (virtalähde +) Musta johto > Liitin 2 (virtalähde ) Valkoinen johto > Liitin 3 (RS-485/A) Vihreä johto > Liitin 4 (RS-485/B) Asenna anturielektroniikan kansi uudelleen ja kiristä se Liitä johdot lähettimen liittimiin (katso lähettimen ohjekirjaa) Liitä 9-johtiminen kaapeli Micro Motionin 9-johtimisen kaapelin tyypit ja käyttö Kaapelityypit Micro Motion toimittaa kolmea erityyppistä 9-johtimista kaapelia: vaipallisia, suojattuja ja armeerattuja. Eri kaapelityyppien väliset erot ovat seuraavat: Armeerattu kaapeli suojaa kaapelijohtoja mekaanisesti. Vaipallisen kaapelin taivutussäde on pienempi kuin suojatun tai armeeratun kaapelin. Jos on täytettävä ATEX-vaatimukset, eri kaapelityypeillä on eri asennusvaatimukset. Kaapelin vaippatyypit Kaikki kaapelityypit voidaan tilata joko PVC- tai Teflon FEP -vaipalla. Teflon FEP -vaippaa on käytettävä seuraavissa asennustyypeissä: Kaikki T-sarjan anturin sisältävät asennukset. CE-vaatimukset 7
12 Lähettimen ja anturielektroniikan välisen 9-johtimisen kaapelin enimmäispituus on20 m (60 ft). Taulukko 1-3 osoittaa kaapelin eri vaippamateriaalien lämpötilarajat. Taulukko 1-3: Kaapelin vaippamateriaali ja lämpötilarajat Käsittelylämpötila Käyttölämpötila Kaapelin vaippamateriaali Alaraja Yläraja Alaraja Yläraja PVC 20 C ( 4 F) +90 C (+194 F) 40 C ( 40 F) +221 C (+105 F) Teflon FEP 40 C ( 40 F) +194 C (+90 F) 76 C ( 60 F) +302 C (+150 F) Kaapelien taivutussäteet Seuraavissa taulukoissa on esitetty eri kaapelien ja vaippamateriaalien taivutussäteet: Taulukko 1-4 osoittaa vaipallisen kaapelin taivutussäteet. Taulukko 1-5 osoittaa suojatun kaapelin taivutussäteet. Taulukko 1-6 osoittaa armeeratun kaapelin taivutussäteet. Taulukko 1-4: Vaipallisen kaapelin taivutussäteet Vaippamateriaali Ulkoläpimitta Pienimmät taivutussäteet Staattinen tila (ei kuormaa) Dynaaminen kuorma PVC 10 mm (0.145 in) 80 mm (3 1/8 in) 159 mm (6 1/4 in) Teflon FEP 9 mm (0.340 in) 67 mm (2 5/8 in) 131 mm (5 1/8 in) Taulukko 1-5: Suojatun kaapelin taivutussäteet Vaippamateriaali Ulkoläpimitta Pienimmät taivutussäteet Staattinen tila (ei kuormaa) Dynaaminen kuorma PVC 14 mm (0.2 in) 108 mm (4 1/4 in) 216 mm (8 1/2 in) Teflon FEP 11 mm (0.425 in) 83 mm (3 1/4 in) 162 mm (6 3/8 in) Taulukko 1-6: Armeeratun kaapelin taivutussäteet Vaippamateriaali Ulkoläpimitta Pienimmät taivutussäteet Staattinen tila (ei kuormaa) Dynaaminen kuorma PVC 14 mm (0.525 in) 108 mm (4 1/4 in) 216 mm (8 1/2 in) Teflon FEP 9 mm (0.340 in) 83 mm (3 1/4 in) 162 mm (6 3/8 in) Kaapelien kuvat Kuva 1-5 Kuva 1-7 näyttävät yksityiskohtaisen poikkileikkauksen eri kaapelityypeistä. 8 Micro Motion ja 2000-sarjan lähettimet
13 Kuva 1-5: Vaipallisen kaapelin poikkileikkauskuva A B (4) C (4) D (5) A. Ulkovaippa B. Suojajohto (4) C. Foliokalvo (4) D. Täyteaine (5) Kuva 1-6: Suojatun kaapelin poikkileikkauskuva A B C (1) D E (4) G (5) A. Ulkovaippa B. Tinapäällysteinen kuparipunossuojus C. Foliokalvo (1) D. Sisävaippa E. Suojajohto (4) F. Foliokalvo (4) G. Täyteaine (5) F (4) CE-vaatimukset 9
14 Kuva 1-7: Armeeratun kaapelin poikkileikkauskuva A B C (1) D E (4) G (5) A. Ulkovaippa B. Ruostumattomasta teräksestä valmistettu punossuojus C. Foliokalvo (1) D. Sisävaippa E. Suojajohto (4) F. Foliokalvo (4) G. Täyteaine (5) F (4) Valmistele 9-johtiminen kaapeli Micro Motion toimittaa kolmea erityyppistä 9-johtimista kaapelia: vaipallisia, suojattuja ja armeerattuja. Kaapeli valmistellaan käytettävän kaapelityypin mukaan. Katso seuraavista tiedoista, miten 9-johtiminen kaapeli valmistellaan ennen sen kytkemistä lähettimeen ja anturiin: Kuva 1-8 osoittaa, miten vaipallinen kaapeli valmistellaan suojaputkeen asentamista varten. Kuva 1-9 osoittaa, miten suojattu ja armeerattu kaapeli valmistellaan kaapeliläpivienneillä asentamista varten. 10 Micro Motion ja 2000-sarjan lähettimet

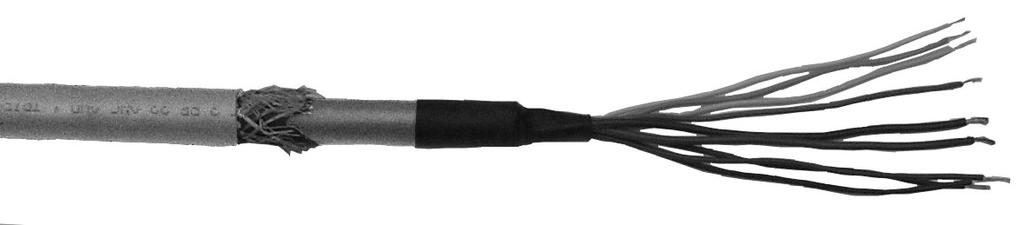

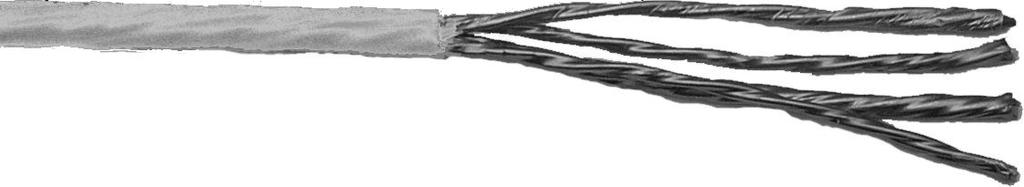

15 Kuva 1-8: Vaipallisen kaapelin valmistelu Valmistele vaipallinen kaapeli anturipäästä Valmistele vaipallinen kaapeli lähetinpäästä 1. Kuori pois 115 mm kaapelin vaippaa. 2. Poista läpinäkyvä kääre ja täytemateriaali. 3. Poista eristettyjen johtimien välissä oleva foliokalvo ja erota johtimet toisistaan. 1. Kuori pois 100 mm kaapelin vaippaa. 2. Poista läpinäkyvä kääre ja täytemateriaali. 3. Poista eristettyjen johtimien välissä oleva foliokalvo ja erota johtimet toisistaan. Lyhennä kaapelin vaippaa Lyhennä kaapelin vaippaa 4. Yksilöi kaapelin suojajohtimet. Leikkaa pois jokainen suojajohdin mahdollisimman läheltä kaapelin vaippaa. Suojajohtimet leikattu 4. Yksilöi kaapelin suojajohtimet ja kokoa ne yhteen. Levitä muut johdot kaapelin ulkopuolelle. Kierrä suojajohtimet yhteen. 5. Työnnä 75 mm pitkä lämpökutisteputki suojajohtimien päälle. Työnnä putki mahdollisimman lähelle kaapelin vaippaa. 6. Työnnä 40 mm pitkä lämpökutisteputki kaapelin vaipan päälle. Putken on peitettävä täysin kaikki suojajohtimien osat, jotka ovat paljaina kaapelin vaipan vieressä. 5. Työnnä 40 mm:n pituinen lämpökutisteputki johtimien ja kaapelin vaipan päälle. Putken tulee peittää suojajohtimien leikatut päät kokonaan. Lämpökutistep utki Lämpökutisteputki kaapelin vaipan päällä Lämpökutisteputki kaapelin vaipan päällä 6. Varo polttamasta kaapelia, kun lämmität putkea sen kutistamiseksi. Suositeltava lämpötila on 121 C (250 F). 7. Anna kaapelin jäähtyä ja kuori sitten kustakin johtimesta pois 5 mm eristettä. 7. Varo polttamasta kaapelia, kun lämmität putkea sen kutistamiseksi. Suositeltava lämpötila on 121 C (250 F). 8. Anna kaapelin jäähtyä ja kuori sitten kustakin johtimesta pois 5 mm eristettä. CE-vaatimukset 11
16 Kuva 1-9: Suojatun tai armeeratun kaapelin valmistelu Valmistele suojattu tai armeerattu kaapeli anturipäästä Valmistele suojattu tai armeerattu kaapeli lähetinpäästä 1. Kuori kaapelin vaippaa 175 mm leikkaamatta suojusta. 2. Kuori punottua suojusta 165 mm niin, että suojusta jää näkyviin 10 mm. 3. Poista punotun suojuksen ja sisävaipan välissä oleva foliokalvo. 4. Kuori 115 mm sisävaippaa. 1. Kuori kaapelin vaippaa 225 mm leikkaamatta suojusta. 2. Kuori punottua suojusta 215 mm niin, että suojusta jää näkyviin 10 mm. 3. Poista punotun suojuksen ja sisävaipan välissä oleva foliokalvo. 4. Kuori 100 mm sisävaippaa. Lyhennä ulkovaippaa Lyhennä punottua suojusta Lyhennä ulkovaippaa Lyhennä punottua suojusta Lyhennä sisävaippaa Lyhennä sisävaippaa 5. Poista läpinäkyvä kääre ja täytemateriaali. 6. Poista eristettyjen johtimien välissä oleva foliokalvo ja erota johtimet toisistaan. 7. Yksilöi kaapelin suojajohtimet. Leikkaa jokainen suojajohdin mahdollisimman läheltä kaapelin vaippaa. Suojajohtimet leikattu 5. Poista läpinäkyvä kääre ja täytemateriaali. 6. Poista eristettyjen johtimien välissä oleva foliokalvo ja erota johtimet toisistaan. 7. Yksilöi kaapelin suojajohtimet ja kokoa ne yhteen. Levitä muut johdot kaapelin ulkopuolelle. Kierrä suojajohtimet yhteen. 8. Työnnä 75 mm pitkä lämpökutisteputki suojajohtimien päälle. Työnnä putki mahdollisimman lähelle sisävaippaa. 9. Työnnä 40 mm pitkä lämpökutisteputki kaapelin vaipan päälle. Putken on peitettävä täysin kaikki suojajohtimien osat, jotka ovat paljaina kaapelin vaipan vieressä. 8. Työnnä 40 mm pitkä lämpökutisteputki kaapelin vaipan päälle. Putken tulee peittää suojajohtimien leikatut päät kokonaan. Lämpökutisteputki Lämpökutisteputki kaapelin vaipan päällä Lämpökutisteputki suojajohtimien päällä 9. Varo polttamasta kaapelia, kun lämmität putkea sen kutistamiseksi. Suositeltava lämpötila on 121 C (250 F). 10. Varo polttamasta kaapelia, kun lämmität putkea sen kutistamiseksi. Suositeltava lämpötila on 121 C (250 F). 10. Anna kaapelin jäähtyä ja kuori sitten kustakin johtimesta pois 5 mm eristettä. 11. Anna kaapelin jäähtyä ja kuori sitten kustakin johtimesta pois 5 mm eristettä. Johdota lähetin anturiin käyttämällä vaipallista kaapelia 12 Micro Motion ja 2000-sarjan lähettimet
17 Edellytykset ATEX-asennuksissa vaipallinen kaapeli täytyy asentaa käyttäjän hankkimaan suljettuun metalliputkeen, joka antaa 360 :n päätesuojan sisällä olevalle kaapelille. HUOMIO! Anturijohdotus on luonnostaan vaaraton. Pidä luonnostaan vaaraton anturijohdotus erillään jännitteensyöttö- ja lähtöjohdoista. HUOMIO! Pidä kaapeli loitolla voimakkaita magneettikenttiä tuottavista laitteista, esim. muuntajista, moottoreista ja voimajohdoista. Kaapelin, kaapelin läpivientiholkin tai suojaputken väärä asennus saattaa aiheuttaa epätarkkoja mittauksia tai virtausmittarin vaurioitumisen. HUOMIO! Asenna kaapelin läpivientiholkit lähetinkotelossa ja anturin liitäntärasissa olevaan 9- johtimisen kaapelin läpivientiin. Varmista, että kaapelin suojajohtimet ja suojukset eivät kosketa liitäntärasiaa tai lähettimen koteloa. Kaapelin tai kaapelin läpivientiholkkien väärä asennus saattaa aiheuttaa epätarkkoja mittauksia tai virtausmittarin vaurioitumisen. HUOMIO! Huonosti tiivistetty kotelo voi altistaa elektroniikan kosteudelle, joka voi aiheuttaa mittausvirheitä tai virtausmittarin vaurioitumisen. Varusta suojaputki ja kaapeli tarvittaessa tippamutkalla. Tarkasta ja rasvaa kaikki tiivisteet ja O-renkaat. Sulje ja kiristä kaikki kotelojen kannet ja läpiviennit kunnolla. Menettely 1. Varusta kaapeli tarvittaessa tippamutkalla. 2. Vie kaapeli suojaputken läpi. Älä asenna 9-johtimista kaapelia ja syöttökaapelia samaan suojaputkeen. 3. Jotta putkiliittimet eivät juutu kaapelin läpivientikierteisiin, levitä johtavaa, juuttumisen estävää yhdistettä kierteisiin tai kääri kierteisiin kaksi tai kolme kerrosta PTFE-teippiä. Kääri teippi päinvastaiseen suuntaan kuin siihen, mihin urospuoliset kierteet kääntyvät, kun ne asennetaan naaraspuoliseen kaapeliläpivientiin. 4. Suorita sekä anturi- että lähetinpäässä seuraavat toimenpiteet: a. Irrota kytkentärasian ja lähetinkotelon kannet. b. Liitä urospuolinen putkiliitin ja vedenpitävä tiiviste 9-johtimisen kaapelin läpivientiin. c. Vie 9-johtiminen kaapeli suojaputken läpiviennin läpi. d. Työnnä kunkin johtimen kuorittu pää anturin ja lähettimen riviliittimen vastaavaan liittimeen värin mukaan (katso Taulukko 1-7). Yhtään paljasta johdinta ei saa jäädä näkyviin. CE-vaatimukset 13
18 Huomaa Yhdistä ELITE-, H-sarjan, T-sarjan ja joissakin F-sarjan antureissa johdin liittimeen anturin kytkentärasian kannen sisäpuolella olevien väritunnisteiden mukaisesti. Taulukko 1-7: Anturin ja lähettimen liittimien tunnukset Johtimen väri Anturin liitin Lähettimen liitin Toiminto Musta Ei liitäntää 0 Suojajohtimet Ruskea 1 1 Ohjauskela + Punainen 2 2 Ohjauskela Oranssi 3 3 Lämpötila Keltainen 4 4 Lämpötilan paluujohto Vihreä 5 5 Vasen anturi + Sininen 6 6 Oikea anturi + Violetti 7 7 Lämpötila + Harmaa 8 8 Oikea anturi Valkoinen 9 9 Vasen anturi e. Kiristä ruuvit, jotta johtimet pysyvät paikoillaan. f. Varmista tiivisteiden kunto, rasvaa kaikki O-renkaat, aseta kytkentärasia ja lähettimen kansi takaisin paikalleen ja kiristä kaikki ruuvit tarpeen mukaan. Johdota lähetin anturiin käyttämällä suojattua tai armeerattua kaapelia Edellytykset ATEX-asennuksissa suojattu tai armeerattu kaapeli täytyy asentaa läpivientiholkeilla sekä anturi- että lähetinpäässä. ATEX-vaatimukset täyttävät kaapelin läpivientiholkit voidaan hankkia Micro Motionilta. Muiden valmistajien kaapeliläpivientiholkkeja voidaan käyttää. HUOMIO! Pidä kaapeli loitolla voimakkaita magneettikenttiä tuottavista laitteista, esim. muuntajista, moottoreista ja voimajohdoista. Kaapelin, kaapelin läpivientiholkin tai suojaputken väärä asennus saattaa aiheuttaa epätarkkoja mittauksia tai virtausmittarin vaurioitumisen. HUOMIO! Asenna kaapelin läpivientiholkit lähetinkotelossa ja anturin liitäntärasissa olevaan 9- johtimisen kaapelin läpivientiin. Varmista, että kaapelin suojajohtimet ja suojukset eivät kosketa liitäntärasiaa tai lähettimen koteloa. Kaapelin tai kaapelin läpivientiholkkien väärä asennus saattaa aiheuttaa epätarkkoja mittauksia tai virtausmittarin vaurioitumisen. 14 Micro Motion ja 2000-sarjan lähettimet
19 HUOMIO! Huonosti tiivistetty kotelo voi altistaa elektroniikan kosteudelle, joka voi aiheuttaa mittausvirheitä tai virtausmittarin vaurioitumisen. Varusta suojaputki ja kaapeli tarvittaessa tippamutkalla. Tarkasta ja rasvaa kaikki tiivisteet ja O-renkaat. Sulje ja kiristä kaikki kotelojen kannet ja läpiviennit kunnolla. Menettely 1. Varusta kaapeli tarvittaessa tippamutkalla. 2. Yksilöi läpivientiholkin ja kaapelin osat (katso Kuva 1-10). Kuva 1-10: Kaapelin läpivientiholkki ja kaapeli (räjäytyskuva) A B C D F E G H I A. Kaapeli B. Tiivistysmutteri C. Kiristysmutteri D. Messinkinen kiristysrengas E. Punottu suojus F. Kaapeli G. Teippi tai lämpökutisteputki H. Satulakiristin (kuvassa osana nippaa) I. Nippa 3. Irrota nippa kiristysmutterista. 4. Kierrä nippa 9-johtimisen kaapelin läpivientiin. Kiristä se yksi kierros käsin kiristystä tiukemmalle. 5. Työnnä kiristysrengas, kiristysmutteri ja tiivistysmutteri kaapelin päälle. Suuntaa kiristysrengas siten, että suippo pää asettuu hyvin nipan suippoa päätä vasten. 6. Vie kaapelin pää nipan läpi siten, että punottu suojus liukuu nipan suipon pään yli. 7. Työnnä kiristysrengas punotun suojuksen päälle. 8. Kierrä kiristysmutteri nipan päälle. Kiristä tiivistysmutteri ja kiristysmutteri käsin, jotta kiristysrengas tarttuu varmasti punotun suojuksen ympärille. 9. Kiristä tiivistysmutteri ja kiristysmutteri 25 mm:n mutteriavaimella Nm:n momenttiin. Kuva 1-11 on esimerkki täydellisestä kaapelin läpivientiholkkiosasta. CE-vaatimukset 15
20 Kuva 1-11: Poikkileikkaus kootusta kaapelin läpivientiholkista ja kaapelista A B C D G A A. Kaapeli B. Tiivistysmutteri C. Tiiviste D. Kiristysmutteri E. Punottu suojus F. Messinkinen kiristysrengas G. Nippa E F 10. Irrota kytkentärasian kansi tai lähetinkotelon kansi. 11. Liitä kaapeli sekä anturiin että lähettimeen seuraavalla tavalla: a. Työnnä kunkin johtimen kuorittu pää anturin ja lähettimen riviliittimen vastaavaan liittimeen värin mukaan (katso Taulukko 1-8). Yhtään paljaita johtimia ei saa jäädä näkyviin. Huomaa Yhdistä ELITE-, H-sarjan, T-sarjan ja joissakin F-sarjan antureissa johdin liittimeen anturin kytkentärasian kannen sisäpuolella olevien väritunnisteiden mukaisesti. Taulukko 1-8: Anturin ja lähettimen liittimien tunnukset Johtimen väri Anturin liitin Lähettimen liitin Toiminto Musta Ei liitäntää 0 Suojajohtimet Ruskea 1 1 Ohjauskela + Punainen 2 2 Ohjauskela Oranssi 3 3 Lämpötila Keltainen 4 4 Lämpötilan paluujohto Vihreä 5 5 Vasen anturi + Sininen 6 6 Oikea anturi + Violetti 7 7 Lämpötila + Harmaa 8 8 Oikea anturi Valkoinen 9 9 Vasen anturi b. Kiristä ruuvit, jotta johtimet pysyvät paikoillaan. 16 Micro Motion ja 2000-sarjan lähettimet
21 c. Varmista tiivisteiden kunto, rasvaa kaikki O-renkaat, aseta kytkentärasia ja lähettimen kansi takaisin paikalleen ja kiristä kaikki ruuvit tarpeen mukaan. 1.6 Mallin 1700 ja mallin 2700 lähettimien virtalähde ja maadoitus Kytke virtalähde Käyttäjän hankkima kytkin voidaan asentaa virtalähteen linjaan. Jotta täytetään direktiivin 2006/95/EY (eurooppalaiset asennukset) vaatimukset, lähettimen lähellä on oltava kytkin. Menettely 1. Irrota lähetinkotelon kansi. 2. Avaa varoituskilpi. 3. Liitä virtajohdot liittimiin 9 ja 10. Liitä plus-johto (linjajohto) liittimeen 10 ja paluujohto (nollajohto) liittimeen 9. Kuva 1-12: Virtalähteen liittimet C A A. Varoituskilpi B. Laitteen maadoitus C. Virtalähteen liittimet (9 ja 10) B 4. Maadoita virtalähde laitteen maadoitusliittimellä, joka on myös varoituskilven alla Maadoita virtausmittarin osat 4-johtimisissa erillisasennuksissa lähetin ja anturi maadoitetaan erikseen. CE-vaatimukset 17
22 Edellytykset HUOMIO! Väärä maadoitus voi aiheuttaa mittausvirheen tai mittarin vaurioitumisen. Luonnostaan vaarattomien asennusten vaatimusten huomiotta jättäminen vaarallisessa ympäristössä saattaa aiheuttaa räjähdyksen. Huomaa Euroopassa tehtäviin vaarallisiin asennuksiin pätee standardi EN tai kansalliset standardit. Jos kansalliset standardit eivät ole voimassa, noudata seuraavia maadoitusohjeita: Käytä 14 AWG (2,5 mm 2 ) tai paksumpaa kuparijohdinta. Pidä kaikki maadoitusjohtimet mahdollisimman lyhyinä, vastus ei saa ylittää yhtä (1) ohmia. Kytke maadoitusjohdot suoraan maahan tai noudata asennuslaitoksen standardeja. Menettely 1. Maadoita anturi sen ohjekirjoissa osoitetulla tavalla. 2. Maadoita lähetin soveltuvien paikallisten normien mukaisesti lähettimen sisäisellä tai ulkoisella maadoitusruuvilla. Kuva 1-13: Lähettimen sisäinen maadoitusruuvi Kuva 1-14: Lähettimen ulkoinen maadoitusruuvi 18 Micro Motion ja 2000-sarjan lähettimet
23 1.7 Mallin 1500 ja mallin 2500 lähettimien virtalähde ja maadoitus Kytke virtalähde Liitä virtalähde liittimiin 11 ja 12. Liittimiä 13 ja 14 käytetään virran kytkemiseen toiseen mallin 1500 tai mallin 2500 lähettimeen. Enintään viisi lähetintä voidaan kytkeä yhteen. Kuva 1-15: Riviliittimet A B A. Ensisijainen virtalähde (VDC) B. Virtalähteen kytkeminen 1 4 ylimääräiseen mallin 1500 tai mallin 2500 lähettimeen Maadoita virtausmittarin osat 4-johtimisissa erillisasennuksissa lähetin ja anturi maadoitetaan erikseen. Edellytykset HUOMIO! Väärä maadoitus voi aiheuttaa mittausvirheen tai mittarin vaurioitumisen. Luonnostaan vaarattomien asennusten vaatimusten huomiotta jättäminen vaarallisessa ympäristössä saattaa aiheuttaa räjähdyksen. Huomaa Euroopassa tehtäviin vaarallisiin asennuksiin pätee standardi EN tai kansalliset standardit. Jos kansalliset standardit eivät ole voimassa, noudata seuraavia maadoitusohjeita: Käytä 14 AWG (2,5 mm 2 ) tai paksumpaa kuparijohdinta. Pidä kaikki maadoitusjohtimet mahdollisimman lyhyinä, vastus ei saa ylittää yhtä (1) ohmia. Kytke maadoitusjohdot suoraan maahan tai noudata asennuslaitoksen standardeja. CE-vaatimukset 19
24 Menettely 1. Maadoita anturi sen ohjekirjoissa osoitetulla tavalla. 2. Maadoita DIN-kisko. Lähetinkotelon pohjassa oleva kiskopidike maadoittaa lähettimen DIN-kiskoon. 20 Micro Motion ja 2000-sarjan lähettimet
25 Hakemisto Hakemisto 4-johtiminen kaapeli käyttäjän hankkima 2 valmistelu 3 4-johtimiset kaapeli tyypit 2 9-johtiminen kaapeli valmistelu 10 A ATEXvaatimusten täyttäminen 1 E Eurooppalaiset asennukset standardien noudattaminen 1 K kaapeli 4-johtimisen valmistelu 3 4-johtimiset kaapelityypit 2 Kaapeli 9-johtimisen valmistelu 10 kytkentä virtalähde 17 M maadoitus 4-johtiminen erillisasennus 17, 19 P PEDvaatimusten täyttäminen 1 T Tuotetiedot sijaintikohta 1 Turvallisuustiedot aihe 1 V Vianetsintä sijaintikohta 1 virta kytkentä 17 CE-vaatimukset 21
26 *MMI * MMI Rev AA 2012 Emerson Process Management Oy Finland Pakkalankuja 6 FIN Vantaa P +358 (0) F +358 (0) Emerson Process Management Micro Motion Europe Neonstraat WX Ede Alankomaat P +31 (0) F +31 (0) Emerson Process Management Micro Motion Aasia 1 Pandan Crescent Singapore Republic of Singapore P F Micro Motion Inc. USA Worldwide Headquarters 7070 Winchester Circle Boulder, Colorado P F Emerson Process Management Micro Motion Japani 1 2 5, Higashi Shinagawa Shinagawa-ku Tokyo Japan P F Micro Motion, Inc. Kaikki oikeudet pidätetään. Emersonin logo on Emerson Electric Co:n tavaramerkki ja palvelumerkki. Micro Motion, ELITE, ProLink, MVD ja MVD Direct Connect ovat jonkin Emerson Process Management -yhtymän yrityksen tavaramerkkejä. Kaikki muut merkit ovat vastaavien omistajiensa tavaramerkkejä.
