1 laris Enteral ruiskupumppu käyttöohje fi s

2 Sisällys laris Enteral ruiskupumppu Esittely Tietoja tästä käyttöoppaasta laris Enteral ruiskupumpun ominaisuudet... 3 Painikkeet ja merkkivalot... 4 Symbolien selitykset... 5 Perusnäytön toiminnot Käyttöön liittyviä varoituksia Ennen käyttöä... 9 Ruiskun asettaminen ja vahvistaminen laris Enteral ruiskupumpun käynnistäminen Perustoiminnot Hälytykset ja varoitukset setettavat toiminnot Tekniset tiedot Tunnistetut ruiskutyypit Liittyvät tuotteet Kunnossapito IrD:n, RS232:n ja hoitajakutsun tiedot Varaosat Huollon yhteystiedot Sivu 1000DF00614 Painos 5 1/32

3 Esittely laris Enteral ruiskupumppu Esittely Nämä käyttöohje koskevat laris Enteral ruiskupumppua. laris Enteral ruiskupumppua voidaan käyttää monien tavallisten kertakäyttöisten enteraalisten ruiskujen kanssa asianmukaisilla enteraalisilla annostelujärjestelmillä. laris Enteral ruiskupumpussa voidaan käyttää 5 50/60 ml:n ruiskuja. Käyttötarkoitus laris Enteral ruiskupumppu on tarkoitettu yksinomaan enteraaliseen annosteluun. Käyttöolosuhteet laris Enteral ruiskupumppua saa käyttää vain kliinisesti pätevä henkilö automaattisena enteraalisena pumppuna ja enteraalisten katetrien asettamisen jälkeiseen hallintaan. Vain enteraalisia ruiskuja ja katetreja saa käyttää. Väärä kytkentä voi olla hengenvaarallinen. Enteraalisissa annostelujärjestelmissä käytettyjen kytkentöjen tulee olla yhteensopimattomia muiden lääketieteellisten laitekytkentöjen kanssa (etenkin suonensisäisten tai muiden ruoansulatuskanavan ulkopuolisten kytkentöjen kanssa). CareFusion suosittelee eurooppalaisen standardin EN 1615:2000 täyttävien enteraalisten katetrien ja enteraalisten annosteluärjestelmien käyttöä. Kolmitiehanoja tai ruiskupäiden sovittimia ei saa käyttää enteraalisissa ravitsemusjärjestelmissä. CareFusion ei voi taata jatkuvaa järjestelmän tarkkuutta muiden valmistajien enteraalisten ruiskujen kanssa kuin niiden, jotka on ilmoitettu "Hyväksytyt ruiskutyypit" -taulukossa. Valmistajat voivat muuttaa järjestelmän tarkkuuteen liittyviä ruiskuominaisuuksia ilmoittamatta siitä ensin. Hoidon aiheet laris Enteral ruiskupumppu on suunniteltu erityisesti enteraalisiin hoitotarkoituksiin nasogastrisia, orogastrisia ja gastrostomisia (esim. PEG Percutaneous Endoscopic Gastrostomy, perkutaaninen endoskooppinen gastrostomia) reittejä pitkin. Vasta-aiheet laris Enteral ruiskupumpun vasta-aiheet ovat suonensisäinen infuusiohoito ihonalainen infuusiohoito intratekaalinen ja epiduraalinen infuusiohoito Tietoja tästä käyttöoppaasta Käyttäjien tulee lukea ja ymmärtää tämän käyttöoppaan ohjeet sekä perehtyä laris Enteral ruiskupumpun toimintaan ennen sen käyttämistä. Tässä käyttöoppaassa olevissa kuvissa on käytetty tyypillisiä asetuksia ja arvoja, joita voi käyttää laris Enteral ruiskupumpun toimintoja asetettaessa. Kyseiset asetukset ja arvot ovat vain esimerkkejä. Minimiannostelunopeudella tarkoitetaan nimellisnopeutta 1,0 ml/h ja keskiannostelunopeudella nimellisnopeutta 5,0 ml/h. Kaikki annostelunopeudet, asetukset ja arvot on lueteltu kohdassa "Tekniset tiedot". Käyttöoppaassa käytetyt merkinnät LIHVOINTI "Lainausmerkit" Kursivointi Käytetään tässä käyttöoppaassa, kun viitataan näyttöjen nimiin, ohjelmistokomentoihin, painikkeisiin tai merkkivaloihin (kuten kun merkkivalo, TÄYTTÖ, PÄÄLLE/POIS-painike. Käytetään, kun viitataan johonkin toiseen tämän käyttöoppaan kohtaan. Käytetään, kun viitataan johonkin toiseen asiakirjaan tai käyttöoppaaseen, tai kun painotetaan jotakin asiaa. Tärkeää: Tämä symboli ilmoittaa tärkeästä huomautuksesta. Huomautukset korostavat jotakin laris Enteral ruiskupumpun käyttöä koskevaa asiaa, johon käyttäjän tulee kiinnittää erityistä huomiota. 1000DF00614 Painos 5 2/32

4 laris Enteral ruiskupumpun ominaisuudet laris Enteral ruiskupumppu laris Enteral ruiskupumpun ominaisuudet PÄÄLLE/POIS SUORIT Näyttö MDI:n vapautusvipu Hälyttimen kirkas merkkivalo TÄYTTÖ VIENN PINE LISÄTOIMINNOT Lukitussiivekkeet Koukku rvokilpi (symbolit selostettu kohdassa "Symbolien selitykset") PYSÄYTÄ Nuolinäppäimet ja toimintonäppäimet Ruiskunpidike Positiiviset männänpuristimet Kiertovarren vapautusvipu MDI-kiinnitys Kiertyvä nostovarsi, joka lukittuu vaakasuoriin kiskoihin Infrapunaportti Kantokahva Toiminnallinen maa Sivuun taittuva ruuvikiinnitin RS232-liitin Koukku 1000DF00614 Painos 5 3/32

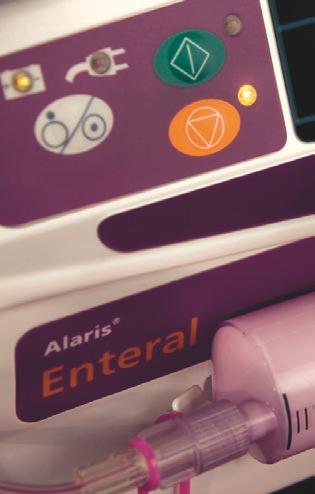

5 Painikkeet ja merkkivalot laris Enteral ruiskupumppu Painikkeet ja merkkivalot Painikkeet: Symboli a bh c i d e f NUOLINÄPPÄIMET g Selitys PÄÄLLE/POIS-painike Paina kerran kytkeäksesi laris Enteral ruiskupumpun päälle. Painamalla painiketta 3 sekunnin ajan laris Enteral ruiskupumpusta katkeaa virta. LOITUS-painike Paina käynnistääksesi ravitsemuksen. Vihreä LED-valo vilkkuu annostelun aikana. PYSÄYTÄ-painike nnostelu keskeytyy ja pumppu jää valmiustilaan. Keltainen LED-valo palaa pumpun ollessa valmiustilassa. MYKISTÄ-painike Paina hiljentääksesi hälytyksen 2 minuutiksi. Kun kyseessä ei ole hälytystilanne, pidä painettuna, kunnes kuulet neljä merkkiääntä. Silloin laite hiljenee 15 minuutiksi. TÄYTTÖ/BOLUS-painike Paina käyttääksesi TÄYTTÖ- tai BOLUS -toimintonäppäimiä. Suorita toiminto painamalla toimintonäppäimiä. TÄYTTÖ täyttää ravitsemusletkun alkuvalmistelun aikana. laris Enteral ruiskupumppu on valmiustilassa nnostelujärjestelmä ei saa olla yhdistettynä potilaaseen nnosteltua määrää ei lisätä annosteltuun kokonaismäärään BOLUS neste tai lääke annetaan nopeasti. laris Enteral ruiskupumppu annostelee nnostelujärjestelmän on oltava yhdistettynä potilaaseen nnosteltu määrä lisätään annosteltuun kokonaismäärään LISÄTOIMINNOT -painike - Paina käyttääksesi valinnaisia lisätoimintoja. Katso kohtaa "Perustoiminnot". PINE-painike - Tämän painikkeen painaminen tuo näytölle laris Enteral ruiskun pumppauspaineen ja hälytystason. - Kaksinkertaista tai yksinkertaista nuolinäppäintä painamalla näytössä näkyvää arvoa voidaan suurentaa tai pienentää nopeammin/hitaammin. TYHJÄT TOIMINTONÄPPÄIMET - Käytetään näytön viestien yhteydessä. Merkkivalot: Symboli j S Selitys KKU-merkkivalo - Kun valo palaa, laris Enteral ruiskupumppu käyttää voimanlähteensä sisäistä akkua. Kun valo alkaa vilkkua, akun käyttöaikaa on jäljellä alle 30 minuuttia. C VIRT -merkkivalo - Kun valo palaa, laris Enteral ruiskupumppu on liitetty verkkovirtaan ja akku latautuu. 1000DF00614 Painos 5 4/32

6 Symbolien selitykset laris Enteral ruiskupumppu Symbolien selitykset Laitteeseen kiinnitetyt symbolit: Symboli Selitys Tutustu laitteen mukana toimitettuihin ohjeisiin x yl IP32 r s T t U W +40 C 0 C Toiminnallinen maa RS232/Hoitajakutsun liitin (tilattava erikseen) Defibrillaatiosuojattu CF-tyypin sovellettu osa (sähköiskusuojauksen taso) Suojattu enintään pystysuorasta 15 asteen kulmassa putoavalta roiskevedeltä ja yli 2,5 mm:n kokoisilta kiinteiltä esineiltä. Huom.: IP33 on voimassa, jos virtajohdon kannatinsarja, osanumero 1000SP01294, on asennettu. Vaihtovirtaa käyttävä laite Laite täyttää neuvoston direktiivin 93/42/ETY (sellaisena kuin se on muutettuna direktiivillä 2007/47/EY) vaatimukset. Valmistuspäivämäärä Valmistaja Laitetta ei saa hävittää talousjätteen mukana. Sulakkeen koko Käyttölämpötila-alue - laris Enteral ruiskupumppua voidaan käyttää lämpötila-alueella 0 40 C. EC REP Valtuutettu edustaja Euroopan unionin alueella 1000DF00614 Painos 5 5/32

7 laris Enteral ruiskupumppu Perusnäytön toiminnot Perusnäytön toiminnot Käynnissä oleva toiminto setettu ruiskutyyppi Painetiedot PENT ENTERL 60 nnostelunopeus nnettu nestemäärä nnetun nestemäärän säätö nnetun nestemäärän (VTBI) säätö Näytön kuvakkeet Symboli l N Selitys Jäljellä oleva aika -kuvake Ilmoittaa jäljellä olevan ajan ennen kuin ruisku on vaihdettava. KKU-kuvake Näyttää akun lataustilan ja uudelleenlatauksen tarpeen. 1000DF00614 Painos 5 6/32

8 Käyttöön liittyviä varoituksia laris Enteral ruiskupumppu Käyttöön liittyviä varoituksia n J Kertakäyttöiset ruiskut ja Infuusioletkut laris Enteral ruiskupumppu on kalibroitu kertakäyttöisille enteraalisille ruiskuille. Varmista oikea ja tarkka toiminta käyttämällä vain tässä käyttöoppaassa kerrottuja ruiskumerkkejä, -malleja sekä -kokoja. Muiden kuin hyväksyttyjen enteraalisten ruiskujen käyttäminen voi haitata laris Enteral ruiskupumpun käyttöä ja annostelun tarkkuutta. On suositeltavaa, että käyttäjät arvioivat ruiskun suorituskyvyn säännöllisesti, sillä ruiskun valmistaja voi muuttaa käyttöön olennaisesti liittyviä asetuksia ilmoittamatta siitä ensin. Havaitusta suorituskyvyn muutoksesta huolestuneiden käyttäjien tulee ottaa yhteys paikalliseen CareFusion-edustajaan. Jos ruisku on asetettu väärin laris Enteral ruiskupumppuun tai jos se poistetaan pumpusta ennen kuin annosteluletku on suljettu tai irrotettu potilaasta, seurauksena saattaa olla kontrolloimaton virtaus tai nesteen takaisinimu. nnosteluletku voidaan sulkea hanan avulla tai käyttämällä erityistä virtauksensuljinta. Käyttäjän on perehdyttävä huolellisesti tämän käyttöoppaan ohjeisiin ja ymmärrettävä, miten laris Enteral ruiskupumpussa käytettävä ruisku asetetaan ja vahvistetaan. Virheellinen ruiskun lataaminen voi aiheuttaa virheellisen ruiskun merkin/mallin tunnistamisen, mikä voi johtaa huomattavaan epätäsmällisyyteen annostelunopeudessa. Tämä voi myös vaikuttaa laris Enteral ruiskupumpun suorituskykyyn. Kiinnitä ravitsemusletku laris Enteral ruiskupumppuun käyttämällä pumpun takapuolella olevaa koukkua. Tämä suojaa ruiskun tahattomalta irtoamiselta laris Enteral ruiskupumpusta. Käyttöympäristö Suunniteltuja käyttöympäristöjä ovat vuodeosastot, vastasyntyneiden osastot, pediatriset osastot, tehoosastot, leikkaussalit ja ensiaputilat. Varmista, että laris Enteral ruiskupumppu on kiinnitetty kunnolla mukana toimitetuilla ruuvikiinnittimillä. Jos laris Enteral ruiskupumppu putoaa tai kärsii vakavia fyysisiä häiriötä, se on poistettava käytöstä ja toimitettava ammattitaitoisen teknisen huoltohenkilön tarkistettavaksi mahdollisimman pian. laris Enteral ruiskupumppu soveltuu käytettäväksi sairaala- ja hoitoympäristössä, mutta ei kuitenkaan kotitalousympäristössä tai sellaisessa ympäristössä, joka on liitetty suoraan julkiseen yksivaiheiseen sähköverkkoon, joka toimittaa sähköä kotitalouskäyttöön. Pumppua saa kuitenkin käyttää kotitalousympäristössä terveydenhuollon ammattilaisen valvonnan alaisena ja tarpeelliset lisätoimenpiteet huomioon ottaen. (Katso lisätietoja teknisestä huolto-oppaasta tai ota yhteyttä koulutettuun huoltohenkilökuntaan tai CareFusioniin.) laris Enteral ruiskupumppua ei ole tarkoitettu käytettäväksi syttyvien anestesiaseosten läheisyydessä, joissa on ilmaa, happea tai ilokaasua. Käyttöpaine Tämä on painepumppu, joka on suunniteltu saavuttamaan tarkka nesteen annostelu. Hälytystilanteet Useat laris Enteral ruiskupumpun havaitsemat hälytystilanteet keskeyttävät annostelun ja laukaisevat hälytysäänen ja -merkkivalon. Käyttäjien tulee tarkkailla annostelua ja varmistaa, että hoito etenee oikein ja että hälyttimet eivät ole päällä. 1000DF00614 Painos 5 7/32

9 Vaarat laris Enteral ruiskupumppu Käyttöön liittyviä varoituksia laris Enteral ruiskupumpun käyttäminen tulenarkojen anestesiakaasujen lähellä voi aiheuttaa räjähdysvaaran. laris Enteral ruiskupumppu on sijoitettava paikkaan, jossa ei ole tällaisia vaarallisia kaasuja. Vaarallinen jännite: laris Enteral ruiskupumpun kotelon avaaminen tai poistaminen voi aiheuttaa sähköiskun vaaran. Kaikki huoltotyöt on annettava ammattitaitoisen huoltohenkilön tehtäväksi. Kun laite kytketään ulkoiseen virtalähteeseen, on käytettävä kolmijohtimista verkkojohtoa (vaihe, nolla, maa). Jos on syytä epäillä, että järjestelmän ulkoinen suojajohdin on viallinen tai väärin kytketty, laris Enteral ruiskupumppua on käytettävä sen oman akun avulla. V Älä avaa RS232/hoitajakutsun suojusta, kun toiminto ei ole käytössä. Noudata sähköstaattisiin purkauksiin (ESD) liittyviä varotoimia RS232/hoitajakutsua liittäessäsi. Liittimien nastojen koskettaminen voi aiheuttaa ESD-suojauksen pettämisen. On suositeltavaa, että kaikki toimenpiteet annetaan asianmukaisesti koulutetun henkilökunnan tehtäväksi. Jos laris Enteral ruiskupumppu putoaa tai altistuu kosteudelle tai korkeille lämpötiloille tai sen epäillään muuten vaurioituneen, poista pumppu käytöstä ja toimita se ammattitaitoisen huoltohenkilön tarkastettavaksi. Mikäli mahdollista, laris Enteral ruiskupumppu pitää kuljettaa ja säilyttää L alkuperäispakkaukseen pakattuna noudattaen lämpötila-, kosteus- ja painesuosituksia, jotka on mainittu kohdassa "Tekniset tiedot" sekä laitteen uloimmassa pakkauksessa. Varoitus: laris Enteral ruiskupumppuun saa tehdä ainoastaan CareFusionin erikseen pyytämiä tai valtuuttamia muutoksia. Jos laris Enteral ruiskupumppuun on tehty muita kuin CareFusionin ohjeita tarkalleen noudattavia muutoksia, pumpun käyttäminen on täysin asiakkaan vastuulla. CareFusion ei vastaa omatoimisesti muokattujen laris Enteral ruiskupumppujen käytön seurauksista eikä suosittele niiden käyttämistä. CareFusionin takuu ei kata laris Enteral ruiskupumpun vahingoittumista, ennenaikaista kulumista tai toimintahäiriöitä, jotka aiheutuvat laris Enteral ruiskupumppuun ilman valmistajan lupaa tehdyistä muutoksista. Sähkömagneettinen yhteensopivuus ja häiriöt M laris Enteral ruiskupumppu on suojattu ulkopuolisilta häiriöiltä, kuten suurienergisiltä radioaalloilta, magneettikentiltä ja sähköstaattisilta purkauksilta, joita saattavat aiheuttaa esim. sähkökirurgiset instrumentit ja diatermialaitteet, suuret moottorit, kannettavat radiolaitteet ja matkapuhelimet. Pumppu on suunniteltu siten, että se on turvallinen epätavallisen korkeillakin häiriötasoilla. Sädehoitolaite: Älä käytä laris Enteral ruiskupumppua sädehoitolaitteen läheisyydessä. Sädehoitolaitteen, kuten lineaarisen kiihdyttimen, luomat säteilytasot voivat vaikuttaa vakavasti laris Enteral ruiskupumpun toimintaan. Katso valmistajan suosituksista turvallinen etäisyys ja muut varotoimivaatimukset. Lisätietoja saat paikalliselta CareFusion-edustajaltasi. Magneettiresonanssikuvaus (MRI): laris Enteral ruiskupumppu sisältää ferromagneettisia materiaaleja, jotka ovat herkkiä magneettikuvauslaitteiden tuottamien magneettikenttien häiriöille. Tämän vuoksi laris Enteral ruiskupumppu ei ole MRI-yhteensopiva. Mikäli laris Enteral ruiskupumpun käyttö magneettikuvausympäristössä on kuitenkin välttämätöntä, CareFusion suosittelee erityisesti, että laris Enteral ruiskupumppu kiinnitetään turvallisen etäisyyden päähän magneettikentästä rajatun pääsyalueen ulkopuolelle, jotta laris Enteral ruiskupumppuun ei tulisi magneettista häiriötä tai magneettikuva ei vääristyisi. Turvallinen etäisyys tulee määrittää valmistajan sähkömagneettisia häiriöitä (EMI) koskevien suositusten mukaisesti. Lisätietoa saat tuotteen teknisestä huolto-oppaasta. Vaihtoehtoisesti voit myös ottaa yhteyttä paikalliseen CareFusion-edustajaan. Lisävarusteet: Älä käytä muita kuin suositeltuja tarvikkeita laris Enteral ruiskupumpun kanssa. laris Enteral ruiskupumppu on testattu ja todettu yhteensopivaksi asianmukaisten EMC-vaatimusten kanssa vain käytettäessä suositeltuja lisävarusteita. Muiden kuin CareFusionin hyväksymien lisävarusteiden, anturien tai kaapelien käyttö voi johtaa lisääntyneisiin päästöihin tai pienentää laris Enteral ruiskupumpun häiriönsietokykyä. laris Enteral ruiskupumppu on CISPR 11 -standardin ryhmän 1 mukainen -luokan laite, joka käyttää radiotaajuusenergiaa vain sisäisiin toimintoihinsa normaaleissa tuotteissa. Tämän takia sen radiotaajuuspäästöt ovat erittäin alhaiset eivätkä todennäköisesti aiheuta häiriöitä läheisissä sähkölaitteissa. laris Enteral ruiskupumpusta pääsee kuitenkin ympäristöön sähkömagneettista säteilyä, joka alittaa standardissa IEC/EN määritellyt raja-arvot. Jos laris Enteral ruiskupumppu kuitenkin häiritsee muiden laitteiden toimintaa, häiriöt on minimoitava esimerkiksi siirtämällä pumppua tai laitteita. Joissakin tapauksissa laris Enteral ruiskupumpun toiminta voi häiriintyä ilmassa olevasta sähköstaattisesta purkauksesta, jonka voimakkuus on noin 15 kv tai yli tai radioaalloista, joiden taso K on noin 10 V/m tai yli. Tällöin laris Enteral ruiskupumpun turvallisuus on varmistettu niin, että annostelu lakkaa ja laris Enteral ruiskupumppu tuottaa hälytysäänen ja hälytysvalot syttyvät. Jos jokin hälytystilanne jatkuu käyttäjän toimintojen jälkeen, laris Enteral ruiskupumppu tulee poistaa käytöstä. (Katso lisätietoja teknisestä huolto-oppaasta.) 1000DF00614 Painos 5 8/32

10 Ennen käyttöä laris Enteral ruiskupumppu Ennen käyttöä lkuasetukset Lue nämä käyttöohjeet huolellisesti ennen laris Enteral ruiskupumpun käyttöä. 1. Tarkista, että laris Enteral ruiskupumppu on toimitettu täydellisenä, se on vahingoittumaton ja sen levyyn merkitty sähköverkon jännite vastaa käytettävää verkkojännitettä. 2. Toimitukseen sisältyy: laris Enteral ruiskupumppu Käyttöohje-CD Verkkojohto (pyydetty malli) Suojaava pakkaus 3. Kytke laris Enteral ruiskupumppu verkkovirtaan vähintään 2½ tunniksi varmistaaksesi, että sisäinen akku on latautunut (varmista, että S palaa). Kielen valinta 1. Ensimmäisessä käynnistyksessä laris Enteral ruiskupumpun näyttöön tulee Valitse kieli -näyttö. 2. Valitse näytetystä luettelosta haluttu kieli f -näppäimillä. 3. Vahvista valinta painamalla OK-toimintonäppäintä. laris Jos Enteral ruiskupumppu alkaa automaattisesti käyttää akkunsa virtaa, jos laris Enteral ruiskupumppu käynnistetään ilman, että johto on kytkettynä verkkovirtaan. laris Enteral ruiskupumppu ei toimi asianmukaisesti, pakkaa se mahdollisuuksien mukaan alkuperäiseen suojapakkaukseen ja toimita se ammattitaitoisen huoltohenkilön tarkastettavaksi. 1000DF00614 Painos 5 9/32

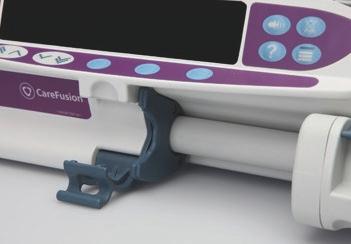

11 laris Enteral ruiskupumppu Ennen käyttöä Älä asenna laris Enteral ruiskupumppua niin, että virransyöttöpistoke osoittaa ylöspäin. Tässä asennossa olevan laitteen päälle valuva neste voi vaarantaa sähköturvallisuuden. Ruuvikiinnittimen asennus Tarkista ennen jokaista käyttökertaa, että ruuvikiinnitin ei ole kulunut ei liiku löysästi ojennetussa kiinnitysasennossa. Jos merkkejä näistä ongelmista havaitaan, pumput on poistettava käytöstä ja toimitettava pätevän huoltohenkilöstön tarkastettavaksi. laris Enteral ruiskupumpun takapuolella olevalla ruuvikiinnittimellä pumppu voidaan kiinnittää tukevasti pystysuuntaiseen telineeseen, jonka halkaisija on välillä mm. Kolo 1. Vedä taitettu ruuvikiinnike itseäsi kohti, ja kierrä kiinnike auki saadaksesi riittävästi tilaa tangolle. 2. seta laris Enteral ruiskupumppu tangon ympärille, ja kiristä ruuvia, kunnes kiinnike on kiinnitetty tankoon. Varmista, että ruuvikiinnitin on taitettu ja asetettu laris Enteral ruiskupumpun takapuolella olevaan syvennykseen ennen sen liittämistä telakointiasemaan/ työasemaan*, tai kun se ei ole käytössä. Älä asenna laris Enteral ruiskupumppua niin, että jalustan painopiste on ylhäällä tai se on epävakaa. * * Telakointiaseman/työaseman* tai laitekiskojen asentaminen Kiertyvä nostotanko voidaan kiinnittää telakointiaseman/työaseman* kiskoon tai laitekiskoihin, joiden koko on 10 mm x 25 mm Kohdista laris Enteral ruiskupumpun takapuolella oleva kiertyvä nostotanko ja telakointiaseman/työaseman* kisko tai laitekiskot. Pidä laris Enteral ruiskupumppu vaaka-asennossa, ja työnnä se kiskoon tai laitekiskoihin. laris Enteral ruiskupumpun tulee napsahtaa paikoilleen, kun se kiinnitetään kiskoon. Varmista, että laris Enteral ruiskupumppu on tiukasti kiinni. Irrota laris Enteral ruiskupumppu työntämällä vapautusvipua ja vetämällä pumppua eteenpäin. Kisko Vapautussalpa (vapautetaan työntämällä) Kiertyvä nostovarsi * laris Gateway -työasema ja laris DS -telakointiasema 1000DF00614 Painos 5 10/32

12 Ruiskun asettaminen ja vahvistaminen laris Enteral ruiskupumppu Ruiskun asettaminen ja vahvistaminen Varoitus: seta ja vahvista ruisku turvallisesti noudattamalla alla olevia ohjeita huolellisesti. Ruiskun virheellinen asettaminen voi aiheuttaa ruiskun virheellisen tunnistamisen. Virheellisesti vahvistetun ruiskun vahvistaminen saattaa aiheuttaa merkittävän epätarkkuuden annostelun nopeudessa, ja se voi myös häiritä laris Enteral ruiskupumpun toimintaa. Käytä vain ruiskua, jonka merkki/malli on laris Enteral ruiskupumpun näytössä tai tässä käyttöoppaassa. Muun kuin hyväksytyn ruiskun käyttäminen voi vaikuttaa haitallisesti annostelunopeuden tarkkuuteen sekä laris Enteral ruiskupumpun suorituskykyyn. Kun nestettä vedetään ruiskuun, sitä on vedettävä tarpeeksi, jotta annostelun loppuvaiheessa ravitsemusletkussa ja ruiskussa mahdollisesti oleva tyhjä tila tulisi otetuksi huomioon, koska sitä ei voida täysin annostella. Lukitussiivekkeet Männänpuristimet Männän laippa Mäntä Männäntyönnin Ruiskun säiliö Säiliön laippa Ruiskunpidike Ruiskun laipan pidike seta laris Enteral ruiskupumppu tukevalle vaaka-alustalle tai telineeseen aiemmin kuvatulla tavalla. Valmistele, lataa ja täytä kertakäyttöruisku ja annostelujärjestelmä normaaliin tapaan. 1. Purista männäntyöntimen lukitussiivekkeet yhteen, ja siirrä työnnintä vasemmalle. 2. Vedä ruiskun pidikettä eteen ja alas. 1000DF00614 Painos 5 11/32

13 laris Enteral ruiskupumppu Ruiskun asettaminen ja vahvistaminen 3. seta ruisku paikalleen varmistaen, että säiliön laippa on asetettu ruiskun pidikkeen loviin. Varmista, että ruisku on asetettu oikein, aseta säiliön laippa ruiskun pidikkeen ja ruiskun laipan pidikkeen väliseen tilaan. Se on asetettu oikein, jos ruisku pysyy paikallaan, kun ruiskun pidike suljetaan. 4. Nosta ruiskun pidikettä, kunnes se lukkiutuu ruiskun säiliötä vasten. 5. Purista männäntyöntimen lukitussiivekkeet yhteen ja siirrä työnnintä vasemmalle, kunnes se ylettyy männän päähän. 6. Vapauta lukitussiivekkeet. Varmista, että männänpuristimet pitävät mäntää tiukasti paikallaan ja että lukitussiiveke palautuu alkuperäiseen asentoon. 7. Varmista, että ruiskun tyyppi ja koko vastaa laris Enteral ruiskupumpun näytössä kuvattua, ja paina sitten VHVIST. Jos näin ei ole, voit valita käyttämäsi ruiskumerkin valikosta painamalla TYYPPI-toimintonäppäintä. ODOTT PENT ENTERL 60 + SÄÄDÄ - HYVÄKSY TYYPPI Kiinnitä ravitsemusletku käyttämällä laris Enteral ruiskupumpun takapuolella olevaa koukkua. Tämä suojaa ruiskun tahattomalta irtoamiselta laris Enteral ruiskupumpusta. Varmista, että molemmat männänpuristimet on lukittu huolella männän laippaan ja että ylempi lukitussiiveke on palautettu alkuperäiseen asentoon. 1000DF00614 Painos 5 12/32

14 laris Enteral ruiskupumpun käynnistäminen 1. Kytke laris Enteral ruiskupumppu verkkovirtaan verkkojohdolla. laris Enteral ruiskupumppu laris Enteral ruiskupumpun käynnistäminen 2. Paina a-painiketta. laris Enteral ruiskupumppu suorittaa lyhyen itsetestauksen. Varmista, että testin aikana kuuluu kaksi hälytysäänimerkkiä. Varoitus: itsetestin aikana kuuluu kaksi äänimerkkiä ja punainen hälytyksen merkkivalo syttyy ja sammuu sitten. Itsetestin aikana käyttäjältä ei vaadita toimia. Tarkista näytön testikuvio ja varmista, ettei siitä puutu rivejä. Tarkista, ovatko näytetty aika ja päivämäärä oikein. Tarkista lopuksi, näkyykö näytössä profiilin nimi ja versionumero. Huom: Varoitus KORJ LOKEJ saattaa tulla näkyviin, jos tapahtumaloin tietoja ei tallennettu täydellisesti edellisen sammutuksen yhteydessä. Tämä on vain tiedoksi, laris Enteral ruiskupumppu jatkaa käynnistymistä normaalisti. 3. TYHJENNÄ SETUS Valinta EI säilyttää edellisen asetuksen ja siirtyy vaiheeseen 8. Valinta KYLLÄ tyhjentää edellisen asetuksen ja siirtyy vaiheeseen 4. Tyhjennä asetus -näyttö tulee näkyviin vain, jos edellistä asetusta käytettiin. 4. seta ruisku tässä käyttöoppaassa annettujen ohjeiden mukaisesti. 5. Varmista, että ruiskun tyyppi ja koko vastaavat laris Enteral ruiskupumpussa kuvattuja arvoja, ja paina sitten VHVIST. Jos näin ei ole, voit valita käyttämäsi ruiskumerkin valikosta painamalla TYYPPI-toimintonäppäintä. 6. Täyttö (tarvittaessa) - Paina ensin i-painiketta, ja pidä sitten TÄYTTÖ-toimintonäppäintä painettuna, kunnes nestettä virtaa ja annostelujärjestelmä on täynnä. Vapauta toimintonäppäin. Letkun täyttöön käytetty nestemäärä näkyy näytössä. 7. Tarkista käytetty nopeus ja muuta nopeutta tarvittaessa painamalla f-näppäimiä. 8. Yhdistä annostelujärjestelmä potilaaseen käyttäen potilaslaitetta. 9. Painamalla b-painiketta voit käynnistää toiminnon. Pysäytyspainikkeen keltainen merkkivalo sammuu, ja vihreä käynnistyksen merkkivalo alkaa vilkkua merkkinä siitä, että laris Enteral ruiskupumppu on toiminnassa. Näyttöön tulee teksti PÄÄLLÄ. 10. Keskeytä toiminto painamalla h-painiketta. Näyttöön tulee teksti ODOTT. keltainen merkkivalo syttyy ja vihreä merkkivalo sammuu. 1000DF00614 Painos 5 13/32

15 Perustoiminnot laris Enteral ruiskupumppu Perustoiminnot Bolus-anto Bolus Säädellyn nestemäärän tai lääkkeen antaminen nopeammin. Voit käyttää bolustoimintoa heti annostelun alussa tai ravitsemuksen aikana. BOLUKSEN aikana paineraja korotetaan väliaikaisesti enimmäistasolle. utomaattinen Handsfree-bolus annostellaan painamalla kerran (vilkkuvaa) BOLUS-toimintonäppäintä. 1. Tuo handsfree-boluksen valintaikkuna näyttöön painamalla annostelun aikana i-painiketta kerran. 2. Siirry utomaattinen bolus -valintanäyttöön painamalla KYLLÄ-toimintonäppäintä. 3. Määritä bolustilavuus ja -annos f-näppäimillä. Säädä boluksen syöttönopeutta tarvittaessa NOPEUS-toimintonäppäimellä ja f-näppäimillä. Huomautus: Ruiskun koko ja MX BOLUS NOPEUS saattavat rajoittaa nopeutta. 4. loita määritetyn boluksen annostelu painamalla vilkkuvaa BOLUS-toimintonäppäintä. nnettu bolus näkyy näytöllä vähentyvänä arvona. Kun bolus on annettu, näkyviin tulee pääannostelunäyttö. 5. Keskeytä annettava bolus painamalla LOPET-toimintonäppäintä. Tämä lopettaa boluksen ja jatkaa annostelua asetetulla nopeudella. Painamalla h-painiketta boluksen antaminen keskeytyy ja pumppu siirtyy valmiustilaan. 6. Jos bolustilavuus saavuttaa asetetun tilavuuden, bolus keskeytyy ja pumppu jatkaa annostelua määritetyllä annostelunopeudella. Käsin nnostele haluttu bolus pitämällä (vilkkuvaa) BOLUS-toimintonäppäintä painettuna Bolus käsin -toiminnon aikana. Bolusnopeutta voidaan säätää. Boluksen määrä on rajoitettu asetuksilla. 1. Tuo bolusvalikko näyttöön painamalla i-painiketta kerran annostelun aikana. 2. Siirry Bolus käsin -valintanäyttöön painamalla KÄSIN-toimintonäppäintä. 3. Säädä bolusnopeutta tarvittaessa f-näppäimillä. 4. nna bolusannos pitämällä BOLUS-toimintonäppäintä painettuna. Boluksen aikana näyttö kertoo annetun määrän. Kun haluttu bolusannos on annettu tai bolusmäärän raja on saavutettu, vapauta toimintonäppäin. Boluksena annettu määrä lasketaan mukaan kokonaismäärään. Jos handsfree-bolus on käytössä, toiminto peruuntuu, jos syötössä ilmenee häiriöitä (esim. tukos), vaikka bolusta ei olisi suoritettu loppuun. Jos annettava määrä (VTBD) saavutetaan boluksen aikana, VTBD valmis -äänimerkki kuuluu. Voit vaientaa hälytyksen painamalla c tai kuitata hälytyksen painamalla HYLKÄÄ. Katso lisätietoja kohdasta VTBD sen käytöstä. 1000DF00614 Painos 5 14/32

16 laris Enteral ruiskupumppu Perustoiminnot Täyttö i-painike mahdollistaa pienen nestemäärän pumppaamisen annostelujärjestelmän täyttämistä varten ennen kuin se yhdistetään potilaaseen tai kun ruisku on vaihdettu. 1. Paina i-painiketta, kun laris Enteral ruiskupumppu ei annostele. Varmista, että annosteluletku ei ole yhdistettynä potilaaseen. 2. Paina ja pidä TÄYTTÖ-toimintonäppäintä alhaalla, kunnes nestettä virtaa ja annosteluletku on täynnä. Letkun täyttöön käytetty määrä näkyy näytössä, mutta sitä ei lasketa annettuun kokonaismäärään. 3. Kun letku on täynnä, vapauta TÄYTTÖ-toimintonäppäin. Palaa perusnäyttöön painamalla LOPET-toimintonäppäintä. TÄYTTÖ-toiminnon aikana painerajan hälytyksen raja-arvot nousevat tilapäisesti maksimiin. Volume to be Delivered (VTBD) Tämän toiminnon avulla voidaan asettaa annosteltava määrä. Nopeus annosteltavan määrän (VTBD) lopussa asetetaan valitsemalla pysäytys, UKIOLO tai annostelun jatkaminen ennallaan. 1. Valitse infusoitava määrä painamalla VTBD-toimintonäppäintä. 2. Näppäile annettava määrä f-näppäimillä ja paina OK -toimintonäppäintä. 3. Valitse nopeus VTBD:n lopussa selaamalla f -näppäimillä näytössä näkyviä vaihtoehtoja. Oletusasetus on pysäytys. 4. Vahvista ja poistu VTBD-valikosta painamalla OK-toimintonäppäintä. Huom: Kun nykyinen VTBD on valmis, uusi annostelutoimenpide ei ole sallittu ennen kuin uusi VTBD asetetaan tai nykyinen VTBD tyhjennetään. Tyhjennä määrä Tämän toiminnon avulla annettu annosmäärä voidaan nollata. 1. Paina MÄÄRÄ-toimintonäppäintä nähdäksesi TYHJENNÄ MÄÄRÄ -valinnan. 2. Tyhjennä määrä painamalla KYLLÄ -toimintonäppäintä. Säilytä nykyinen määrä painamalla EI-toimintonäppäintä. Huom: Valinta KYLLÄ nollaa annetun määrän kohdassa 24 h NÄYTTÖ. seta NNOS/IK Tämän toiminnon avulla voidaan asettaa VTBD ja annosteluaika. Laite laskee ja näyttää annosteluun tarvittavan nopeuden. 1. Varmista, että pumppu on odotustilassa. Siirry toimintovalikkoon painamalla d-painiketta. 2. Valitse VTBD JSS -vaihtoehto f-näppäimillä, ja paina OK -toimintonäppäintä. 3. Säädä annettava määrä f-näppäimillä. Valittuasi haluamasi määrän paina OK. 4. Syötä aika, jonka kuluessa annettava määrä tulee annostella. Laite laskee annostelunopeuden automaattisesti. Hyväksy nopeus painamalla OK. 5. Valitse nopeus kohdasta VTBD -loppu käyttämällä f-näppäimiä ja painamalla OK-toimintonäppäintä. Oletusasetus on LOPET. 24 tunnin loki Toiminto mahdollistaa annetun määrän 24 tunnin muistin seurannan. 1. Siirry toimintovalikkoon painamalla d-painiketta. 2. Valitse 24 h NÄYTTÖ -vaihtoehto käyttämällä f-näppäimiä ja paina OK -toimintonäppäintä. Näytössä näkyy tunneittainen annettu määrä. Sulkeissa oleva annettu määrä on annettu kokonaismäärä siitä asti, kun määrä viimeksi tyhjennettiin. Katso seuraavat esimerkit: 07:48 08:00 4,34 ml (4,34 ml) 08:00 09:00 2,10 ml (6,44 ml) 09:00 10:00 2,10 ml (8,54 ml) MÄÄRÄ TYHJENNETTY 3. Poistu näytöstä painamalla LOPET. 1000DF00614 Painos 5 15/32

17 Tapahtumaloki Tämän toiminnon avulla voidaan seurata tapahtumalokia, jos se on käytössä. 1. Siirry toimintovalikkoon painamalla d-painiketta. 2. Valitse TPHTUMLOKI-vaihtoehto käyttämällä f-näppäimiä ja paina OK -toimintonäppäintä. 3. Selaa lokiin tallennettuja tapahtumia f-näppäimillä. Poistu näytöstä painamalla LOPET. Tietoasetukset Voit tarkastella parhaillaan valitun annostelun tietoja seuraavasti: 1. Siirry toimintovalikkoon painamalla d-painiketta. 2. Valitse TIETOSETUKSET. 3. Tarkastele tietoja, ja paina sitten LOPET-toimintonäppäintä. laris Enteral ruiskupumpun datasarja on asetettu tehtaalla, eikä sitä voida määrittää. Pumpun tiedot Tarkastele laris Enteral ruiskupumpun tietoja. 1. Siirry toimintovalikkoon painamalla d-painiketta. 2. Valitse PUMPUN TIEDOT. 3. Tarkastele tietoja, ja paina sitten LOPET-toimintonäppäintä. Huom: Seuraavat tiedot näkyvät näytössä: SRJ.NRO laris Enteral ruiskupumpun sarjanumero OHJ. VER laris Enteral ruiskupumpun ohjelmistoversio Säädä hälytyksen äänenvoimakkuutta laris Enteral ruiskupumppu Perustoiminnot Hälytyksen voimakkuuden vaihtaminen (jos käytössä). 1. Siirry toimintovalikkoon painamalla d-painiketta. 2. Valitse SÄÄDÄ HÄLYTYKSEN VOIMKKUUS. Huom: laris Enteral ruiskupumppu piippaa asetetulla hälytyksen voimakkuudella. Käyttäjän on arvioitava, onko hälytyksen voimakkuus tarpeeksi voimakas tarkoitetussa toimintaympäristössä, ja säädettävä sitä sen mukaisesti. 3. Valitse sopiva hälytyksen voimakkuus, ja paina OK-toimintonäppäintä. Painetaso 1. Paina e-painiketta tarkistaaksesi ja säätääksesi paineen raja-arvoa. Näyttöön ilmestyvät palkit näyttävät säädetyn hälytystason ja vallitsevan painetason. 2. Voit nostaa tai laskea painehälytystasoa painamalla f-painikkeita. Uusi taso näkyy näytöllä. 3. Poistu näytöstä painamalla OK-näppäintä. Painelukemien tulkinta ja tukoshälytykset ovat lääkärin vastuulla ja hoitotilanne, jossa laris Enteral ruiskupumppua käytetään, tulee huomioida. 1000DF00614 Painos 5 16/32

18 Hälytykset ja varoitukset laris Enteral ruiskupumppu Hälytykset ja varoitukset Hälytykset ilmaistaan hälytysäänen, vilkkuvan hälytysvalon ja näytössä näkyvän viestin yhdistelmällä (paitsi ne kehotteet, joita ilmaistaan vain hälytysäänellä ja viestillä). nnostelu keskeytyy kaikista punaisen hälytysmerkkivalon hälytyksistä. 1. Hiljennä hälytys ensin 2 minuutiksi painamalla c-painiketta, ja tarkista näytössä näkyvä hälytysviesti. Kuittaa viesti painamalla HYLKÄÄ. 2. Jos annostelu on pysähtynyt, korjaa hälytyksen syy ja jatka ravitsemusta painamalla b-painiketta. Jos nnostelu Näyttö RUISKUKELKK VPUTETTU laris Enteral ruiskupumppu antaa turvaprosessorin hälytyksen (jatkuva korkea äänimerkki, jonka yhteydessä syttyy punainen hälytysmerkkivalo) eikä laris Enteral ruiskupumpun näytössä näy virheilmoitusta, poista laris Enteral ruiskupumppu käytöstä ja lähetä se valtuutetun huoltoteknikon tutkittavaksi. keskeytyy, kun punainen hälytysvalo syttyy. Hälytyksen tärkeystaso Hälytysmerkkivalo Selitys ja vianmääritysohje Korkea Punainen Pumpun ruiskukelkka on auennut operaation aikana. Tarkista lukitussiivekkeet ja ruiskun asento. TUKOS Korkea Punainen Ruiskun männässä mitattu ylisuuri paine ylittää hälytysrajan. Selvitä ja poista tukoksen syy työntölaitteesta, ruiskusta tai annostelulinjasta, ennen kuin käynnistät annostelun uudelleen. TRKIST RUISKU Korkea Punainen Vääränkokoinen ruisku, väärin asennettu ruisku tai ruiskuun kohdistunut häiriö operaation aikana. Tarkista ruiskun asento ja sijainti. KKU LÄHES TYHJÄ Keskitaso Keltainen kun varaus on heikentynyt. kussa on jäljellä virtaa enintään 30 minuutiksi. Kytke laite verkkovirtaan jatkaaksesi annostelua samalla, kun akku latautuu. Jos laitetta ei kytketä verkkovirtaan, akun merkkivalo vilkkuu 30 minuuttia, jonka jälkeen jatkuva hälytysääni alkaa soida, punainen hälytysvalo syttyy ja viesti KKU TYHJÄ tulee näkyviin ilmoittaen, että akun lataustaso on liian alhainen laris Enteral ruiskupumpun käyttämistä varten. KKU TYHJÄ Korkea Punainen Sisäisen akun lataustaso on liian alhainen laris Enteral ruiskupumpun käyttämistä varten. Kytke laris Enteral ruiskupumppu välittömästi verkkovirtaan, katkaise virta ja kytke se uudelleen jatkaaksesi laitteen käyttöä. LOPPUMSS Keskitaso Keltainen laris Enteral ruiskupumppu on lähellä annostelun loppua. NNOS LOPPU Korkea Punainen laris Enteral ruiskupumppu on saavuttanut annostelun lopun, ja pumppu on lopettanut annostelun. Esiasetettu määrä jää ruiskuun. MÄÄRÄ NNETTU Korkea Punainen Esiasetettu kokonaismäärä on saavutettu, ja laris Enteral ruiskupumppu on lopettanut annostelun. MÄÄRÄ NNETTU Keskitaso Keltainen Esiasetettu kokonaismäärä on saavutettu, ja laris Enteral ruiskupumppu jatkaa annostelua asetetulla nopeudella tai aukiolonopeudella. VERKKOJOHTOHÄIRIÖ Keskitaso Keltainen Laite on irti verkkovirrasta, ja laris Enteral ruiskupumppu toimii akkunsa varassa. Jos tämä tapahtuu silloin, kun laris Enteral ruiskupumppu on käynnissä, viesti NNOSTELU JTKUU tulee näkyviin. Kytke pumppu uudelleen verkkovirtaan, tai hiljennä hälytys painamalla c-painiketta ja jatka käyttöä akkuvirralla. Hälytysääni vaikenee automaattisesti, jos laite kytketään uudelleen sähköverkkoon. Virhekoodi ja -viesti Korkea Punainen Hälytysjärjestelmä on havainnut laitteessa toimintahäiriön. Kirjoita virhekoodi muistiin. Poista laris Enteral ruiskupumppu käytöstä, ja toimita se ammattitaitoisen huoltohenkilön tarkastettavaksi. HUOMIO (3 piippausta) Keskitaso Keltainen Kolme äänimerkkiä tarkoittaa, että laris Enteral ruiskupumppu on ollut päällä yli 2 minuuttia (loissa tästä käytetään nimeä HUOMIO) mutta operaatiota ei ole käynnistetty. Voit hiljentää hälytyksen vielä 2 minuutiksi painamalla c-painiketta. Voit myös painaa c-painiketta, kunnes kuluu neljä peräkkäistä äänimerkkiä. Tämän jälkeen hälytys hiljenee 15 minuutiksi. 1000DF00614 Painos 5 17/32

19 setettavat toiminnot laris Enteral ruiskupumppu setettavat toiminnot Tämä osio sisältää luettelon asetettavista vaihtoehdoista, jotka voidaan syöttää laris Enteral ruiskupumpun kokoonpanovalikon kautta (käytettävissä huoltotilassa). nna laris Enteral ruiskupumpun käyttöoikeuskoodi setettavat toiminnot -valikkoon, katso lisätietoja teknisestä huolto-oppaasta. Käyttöoikeuskoodin saa näppäillä vain pätevä tekninen henkilöstö. Kellon asetus 1. Valitse setettavat toiminnot -valikosta KELLON SETUS käyttämällä f-näppäimiä ja paina sitten OK -toimintonäppäintä. 2. Muuta näytön päivämäärää f-näppäimillä ja siirry seuraavaan kenttään painamalla SEURV-toimintonäppäintä. 3. Kun aika ja päivämäärä ovat oikein, palaa setettavat toiminnot -valikkoon painamalla OK-toimintonäppäintä. Kieli Tällä asetuksella asetetaan laris Enteral ruiskupumpun näytössä näkyvien viestien kieli. 1. Valitse setettavat toiminnot -valikosta KIELI käyttämällä f-näppäimiä ja paina sitten OK -toimintonäppäintä. 2. Valitse kieli f-näppäimillä. 3. Kun haluttu kieli on valittu, palaa setettavat toiminnot -valikkoon painamalla VLITSE-toimintonäppäintä. Kontrasti Tällä asetuksella säädetään laris Enteral ruiskupumpun näytön kontrastia. 1. Valitse setettavat toiminnot -valikosta KONTRSTI käyttämällä f-näppäimiä ja paina sitten OK -toimintonäppäintä. 2. Valitse kontrastisuhde f-näppäimillä. Näytön kontrasti voi muuttua vieritettäessä numeroita. 3. Kun haluttu arvo on valittu, palaa setettavat toiminnot -valikkoon painamalla OK-toimintonäppäintä. Yleiset asetukset 1. Valitse setettavat toiminnot -valikosta YLEISET SETUKSET käyttämällä f-näppäimiä ja paina sitten OK -toimintonäppäintä. 2. Valitse vaihtoehto, jonka haluat ottaa käyttöön tai poistaa käytöstä ja paina MODIFIOI-toimintonäppäintä. 3. Kun olet tehnyt kaikki haluamasi muutokset, paina LOPET -toimintonäppäintä. 4. Voit joko valita valikosta seuraavan asetettavan toiminnon tai kytkeä laris Enteral ruiskupumpun POIS, jolloin se palaa haluttuun toimintoon. HOITJKUTSU OK HOITJKUTSU KÄÄNT. RS232 VLITTU HILJINEN Ottaa käyttöön hoitajakutsun (laitteistovaihtoehto). Kun tämä toiminto on käytössä, hoitajakutsutoiminto toimii käänteisenä. settaa laris Enteral ruiskupumpun tietoliikenteen käyttämään RS232-liitäntää (laitteistovaihtoehto). HOITJKUTSU OK -toiminto on oltava käytössä, jotta RS232 voidaan ottaa käyttöön. Hiljainen tila, jossa näppäinäänet ja sammutustapahtuman äänet ovat pois päältä. 1000DF00614 Painos 5 18/32

20 laris Enteral ruiskupumppu setettavat toiminnot Ohjeistettavat toiminnot -taulukko Toiminto Selitys Oletus LOPPUMSS-varoitus settaa loppumassa-varoitusajan (jäljellä oleva aika annostelun loppuun). 10 minuuttia nnos loppu -piste nnostelun päättymisen ohjeistaminen. 1 % UKIOLONOPEUS Kun tämä toiminto on käytössä, laris Enteral ruiskupumppu jatkaa varsinaisen annostelun päätyttyä aukiolonopeudella. 0,1 ml/h VTBD-maksimi Sallittu enimmäis-vtbd-arvo ml Näytä ruiskun merkki Näyttää ruiskun merkin päänäytöllä. utomaattinen tallennus C Fail (Verkkojohto irti) Bolus Mode (Bolustila) Painenäyttö Bolusnopeuden oletusarvo Toiminto mahdollistaa edellisen asetuksen säilyttämisen, kun laris Enteral ruiskupumppu käynnistetään. Verkkovirran katketessa kuuluu hälytysääni. Bolus-ominaisuus on asetettu tilaan Käsin tai Hands-free. Näyttää painekuvakkeen päänäytöllä. Oletusarvo bolusnopeudelle. 10 ml/h Enimmäisbolusnopeus Bolusnopeuden enimmäisarvo. 200 ml/h Boluksen Suurin sallittu bolusmäärä. enimmäistilavuus 1 ml Paineen enimmäisarvo settaa paineen enimmäisarvon. L10 Paineen oletusasetus Tukoshälytysrajan taso. L4 Suurin annosnopeus Suurimman mahdollisen annosnopeuden säätäminen. 200 ml/h Suurin täyttönopeus Täyttönopeuden säätäminen. 500 ml/h Täytön määrä max Suurin sallittu täyttömäärä. 2,0 ml Huomioaika laris Enteral ruiskupumpun huomiohälytyksen aika. 2 minuuttia Tapahtumalokinäyttö Tapahtumaloki näytetään. kun kuvake Näyttää akkukuvakkeen päänäytöllä. Äänenvoimakkuus utomaattinen yötoiminto settaa laris Enteral ruiskupumpun hälyttimen äänentason korkealle, keskitasolle tai alhaiselle. Taustavalo himmenee klo väliseksi ajaksi. Matala 1000DF00614 Painos 5 19/32

21 Tekniset tiedot laris Enteral ruiskupumppu Tekniset tiedot nnostelun tekniset tiedot Maksimiannostelunopeus on asetettu seuraavasti: 0,1 150 ml/h 5 ml:n ruiskuilla 0,1 200 ml/h 10 ml:n ruiskuilla 0,1 200 ml/h 20 ml:n ruiskuilla 0,1 200 ml/h 30 ml:n ruiskuilla 0,1 200 ml/h 50 ml:n ruiskuilla nnetun nestemäärän vaihteluväli on 0, ml. laris Enteral ruiskupumppu näyttää NNOS NNETTU -arvon 4 merkkiin asti. Yli 999 ml:n annettu annos näytetään näytöllä kymmenlukujen tarkkuudella. Bolusasetukset Enimmäisbolusnopeus on asetettu seuraavasti: 10 ml/h 150 ml/h 5 ml:n ruiskuilla ml/h 10 ml:n ruiskuilla ml/h 20 ml:n ruiskuilla ml/h 30 ml:n ruiskuilla ml/h 50 ml:n ruiskuilla Bolusnopeus on käyttäjän säädettävissä, 10 ml/h:n lisäyksinä. Bolustilavuuden maksimiraja on 1,0 ml BOLUS-toiminnon aikana painerajan hälytyksen raja-arvot nousevat tilapäisesti maksimiin. Bolusmäärän tarkkuus* Bolusmäärä Tyypillinen Tyypillinen maksimi Tyypillinen minimi Pumpun määritykset 0,1 ml 1,9 % 6,2 % -7,3 % ± 10 % 25 ml 0,2 % 0,5 % -0,1 % ± 5 % * - Käyttäen Pentaferte 60 ml:n ruiskua 5 ml/h:n tasolla normaaleissa olosuhteissa (95 % luottettavuus / 95 % pumpuista). Kriittinen määrä Käytettäessä 50 ml:n ruiskua voi sisäisen vian seurauksena tapahtua yksittäinen virhe: Suurin mahdollinen yliannostelu on 0,5 ml Täytön asetukset Täyttönopeuden raja-arvo on 500 ml/h. Täyttöannos on 2,0 ml. TÄYTTÖ-toiminnon aikana painerajan hälytyksen raja-arvot nousevat tilapäisesti maksimiin. Ruisku loppumassa -nopeus Pysäytys Volume To Be Delivered (VTBD) 0,10 ml 1000 ml, 1 min 24 h VTBD valmis -nopeus Lopeta, UKIOLO (0,1 ml/h), aseta nopeus alle UKIOLON tai jatka asetetulla nopeudella. Loppumassa-hälytys 10 min annostelun loppumiseen tai 10 % ruiskun tilavuudesta, kumpi on pienempi. nnos loppu (EOD) -hälytys 1 % ruiskun tilavuudesta laris Enteral ruiskupumpun maksimipaineen raja-arvo Korkein hälytystaso mmhg (nimellinen L-10) 1000DF00614 Painos 5 20/32

22 laris Enteral ruiskupumppu Tekniset tiedot Tukostarkkuus ilman paineanturia (% täydestä määrästä)* L-0 noin 200 mmhg L-3 noin 300 mmhg Paine (mmhg) L-5 noin 500 mmhg L-10 noin mmhg Lämp. 23 C ±18 % ±21 % ±23 % ±28 % * - Käyttäen yleisintä 50 ml:n ruiskua normaaliolosuhteissa (95 % luotettavuus / 95 % laris enteraalisista ruiskupumpuista). Järjestelmän tarkkuus Nopeus Tyypillinen Pumpun määritykset 1ml/h ± 2% ± 5% < 1ml/h ± 2% ± 10% Luotettava käyttölämpötila +/- 0,5 % (5 40 ºC), korkeat nopeudet +/-2,0 % (nopeudet > ruiskun tilavuus/h esim. > 50 ml/h 50 ml:n ruiskulla.) Järjestelmän tilavuustarkkuus on +/- 2 % käyttäen deionisoitua vettä nopeudella 1,0 ml/h (23 ºC) ja yli, kun laris Enteral ruiskupumppua käytetään Penteferten ja CareFusionin enteraalisten ruiskujen kanssa. Esimerkiksi tunnistettujen ruiskujen koon ja mäntävoiman vaihtelut saattavat aiheuttaa vaihtelua laitteen tarkkuudessa. Sähköluokitus Luokan I tuote. Jatkuvatoiminen, kuljetettava laite kun tiedot Ladattava, suljettu NiMH. Latautuu automaattisesti, kun laris Enteral ruiskupumppu on liitetty verkkovirtaan. Täyteen ladatun akun keskimääräinen tyhjenemisaika nopeudella 5 ml/h 23 C:n normaaliolosuhteissa on kuusi tuntia* *95 % alempi luottamusväli 5 tuntia 50 minuuttia Lataus kestää 2½ tuntia tyhjästä 90 %:n lataustasoon. Tiedon säilyminen muistissa Virran ollessa kytkettynä pois laris Enteral ruiskupumpun muisti säilyy vähintään kuusi kuukautta. Sulaketyyppi 2 x T1.25L250V Virtalähde (vaihtovirta) VC, Hz, 37 V (enimmäislatauksessa) 10 V (nimellinen). Mitat 310 mm (l) x 121 mm (k) x 200 mm (s). Paino 2,7 kg (ilman virtajohtoa). Vesisuojaus IP32 - Suojattu enintään pystysuorasta 15 asteen kulmassa putoavalta roiskevedeltä ja yli 2,5 mm:n kokoisilta kiinteiltä esineiltä. Huom.: IP33 on voimassa, jos virtajohdon kannatinsarja, osanumero 1000SP01294, on asennettu. Hälytystilanteet Ruiskukelkka vapautettu Tukos Huomio (hoitajakutsu) Tarkista ruisku kku lähes tyhjä Verkkojohtohäiriö Sisäinen toimintahäiriö kku tyhjä MÄÄRÄ NNETTU LOPPUMSS NNOS LOPPU Ympäristövaatimukset Käyttölämpötila C Käyttöympäristön suhteellinen ilmankosteus 20 % - 90 % Käyttöympäristön ilmanpaine hpa Kuljetus- ja säilytyslämpötila C Suhteellinen kosteus kuljetuksen ja 10 % - 95 % säilytyksen aikana Ilmanpaine kuljetuksen ja säilytyksen aikana hpa 1000DF00614 Painos 5 21/32

23 Sähköturvallisuus/ Mekaaninen turvallisuus Standardien IEC/EN ja IEC/EN mukainen. laris Enteral ruiskupumppu Tekniset tiedot EMC Standardien IEC/EN ja IEC/EN mukainen. Potentiaalintasauksen johdin Potentiaalintasausliittimen (-johtimen) tarkoituksena on luoda suora yhteys pumpun ja sähköasennusten potentiaalintasauskiskon välille. Kytke pumpun potentiaalintasausliitin sähköasennusten potentiaalintasauskiskoon. 1000DF00614 Painos 5 22/32

24 Tunnistetut ruiskutyypit laris Enteral ruiskupumppu Tunnistetut ruiskutyypit laris Enteral ruiskupumppu on suunniteltu tunnistamaan kertakäyttöiset enteraaliset ruiskut. lla oleva taulukko luetteloi laris Enteral ruiskupumpun tunnistamat enteraaliset ruiskut. Malli 5 ml 10 ml 20 ml 30 ml 50 ml 60 ml CareFusion Enteral ME ME ME ME ME00874 Pentaferte Enteral Vygon Enteral* Vygon -VY Enteral* Medicina B.Tip* Medicina Enteral* PE05 PE10 PE20 PE60 Nutricair* SE10 SE20 SE50 Terumo Enteral* SS+30EO SS+50EO/C 1 Kysy saatavuus paikalliselta CareFusion-edustajalta. CareFusion Bladder Tip PE60B on määritellyt valikoiman enteraalisia ruiskuja, jotka on lueteltu "Hyväksytyt ruiskutyypit" -taulukossa. CareFusion ei voi taata näiden hyväksyttyjen enteraalisten ruiskujen* jatkuvaa järjestelmätarkkuutta, sillä valmistaja voi muuttaa ruiskujen käyttötarkkuuteen liittyviä ominaisuuksia ilmoittamatta siitä ensin. CareFusion ei ole missään tilanteessa vastuussa mistään vahingoista, kuten ilman rajoitusta olevasta suorasta tai epäsuorasta erityisestä, välittömästä tai välillisestä, joka aiheutuu sellaisten enteraalisten ruiskujen käytöstä, joita ei ole mainittu "Hyväksytyt ruiskutyypit" -taulukossa tai liittyy kyseisten ruiskujen käyttöön. 1000DF00614 Painos 5 23/32

25 Liittyvät tuotteet laris Enteral ruiskupumppu Liittyvät tuotteet laris Gateway -työasema Tuotteen SKU-tunnus 80203UNS0y-xx Syöttöjännite VC, ~50 60 Hz Enimmäisteho 460 V (suurin sallittu) Sähköiskusuojauksen taso Luokka 1 Luokitus Jatkuvaan käyttöön Pumpun virransyöttö V, ~50 60 Hz, 60 V laris DS -telakointiasema Tuotteen SKU-tunnus 80283UNS00-xx Syöttöjännite 230 VC, 50 tai 60 Hz Enimmäisteho 500 V (nimellinen) Sähköiskusuojauksen taso Luokka 1 Luokitus Jatkuvaan käyttöön Pumpun virransyöttö 20 V, enintään 230 V, Hz y = varustusvaihtoehto 1, 2 tai 3 xx = kokoonpano 1000DF00614 Painos 5 24/32

26 Kunnossapito laris Enteral ruiskupumppu Kunnossapito Säännölliset ylläpitotoimet laris Enteral ruiskupumpun toimintakunnon varmistamiseksi on tärkeää, että se pidetään puhtaana ja huolletaan alla olevan luettelon mukaisesti. Huoltoväli Sairaalan käytäntöjen mukaisesti Jokaisen käytön jälkeen Ennen laris Enteral ruiskupumpun siirtoa uudelle potilaalle ja tarvittaessa Säännöllinen huolto Jos laris Enteral ruiskupumppu laitetaan säilytykseen pitkäksi ajaksi, puhdista sen ulkopinnat huolellisesti ennen säilytystä ja sen jälkeen. 1. Tarkista, onko verkkopistokkeessa tai -johdossa vaurioita. 2. Tarkista kotelo, näppäimistö ja mäntä vaurioiden varalta. 3. Tarkista, että käynnistysvaiheen itsetestaus toimii oikein. Pyyhi laris Enteral ruiskupumppu nukkaamattomalla liinalla, joka on kostutettu lämpimällä vedellä ja desinfiointi- tai pesuaineliuoksella. Jos laris Enteral ruiskupumppu putoaa, vaurioituu tai altistuu kosteudelle tai korkeille lämpötiloille, poista pumppu välittömästi käytöstä ja toimita se ammattitaitoisen huoltohenkilön tarkastettavaksi. Kaikki ennakoivat ja korjaavat huollot tulee suorittaa sopivassa paikassa annettujen ohjeiden mukaisesti. CareFusion ei ole vastuussa, jos tällaisia toimia tehdään CareFusionin antamien ohjeiden tai tietojen vastaisesti. Ennakoivan ja korjaavan huollon ohjeet on annettu teknisessä huolto-oppaassa (Technical Service Manual, TSM). Kaikki ennakoivat ja korjaavat huoltotoimenpiteet ja vastaavat toimet saa suorittaa vain ammattitaitoinen huoltohenkilö, tiedot teknisestä huolto-oppaasta. Katso kalibrointitoimenpiteet teknisestä huolto-oppaasta. Kalibroinnissa käytetään standardinmukaisia SI-mittayksiköitä (The International System of Units). kkukäyttö Ladattavan akun ansiosta laitetta voidaan käyttää silloinkin, kun verkkovirtaa ei ole saatavissa, esim. virtakatkon ja kuljetuksen aikana. Keskimääräinen akun tyhjenemisaika täysin latautuneesta nopeudella 5 ml/h ja 23 C:ssa normaaleissa olosuhteissa on 6 tuntia*. kun loppumisesta ilmoittavan hälytyksen jälkeen akun lataaminen 90 % lataustasoon (kytkemällä laite verkkovirtaan) kestää 2½ tuntia riippumatta siitä, käytetäänkö laris Enteral ruiskupumppua vai ei. kku on suljettu nikkelimetallihybridiakku, joka ei vaadi erityistä huoltoa. Huolehdi kuitenkin, että akku ladataan täyteen aina ennen säilytystä, pitempiaikaisen säilytyksen aikana 3 kuukauden välein ja aina, kun se on käytetty tyhjäksi. Suosittelemme, että laitteen akun vaihtaminen annetaan aina ammattitaitoisen huoltohenkilön tehtäväksi. Käytä vain CareFusionin suosittelemaa akkua. Lisätietoja akun vaihtamisesta on huolto-ohjekirjassa. Tässä laris Enteral ruiskupumpussa käytettävä akku on CareFusionin valmistama, ja siinä on yksinoikeudella valmistettu painettu piirilevy, joka on suunniteltu nimenomaisesti laris Enteral ruiskupumppua varten. Piirilevy ohjaa yhdessä laris Enteral ruiskupumpun ohjelmiston kanssa akun käyttöä, varausta ja lämpötilaa. Muiden kuin CareFusionin laris Enteral pumppua varten valmistamien akkujen käyttö on asiakkaan vastuulla. CareFusion ei vastaa muiden valmistajien akkujen käytön seurauksista eikä suosittele niiden käyttämistä. CareFusionin tuotetakuu ei kata tapauksia, joissa laris Enteral ruiskupumppu vahingoittuu, kuluu ennenaikaisesti, vikaantuu tai toimii muuten väärin muun valmistajan kuin CareFusionin akun käytön seurauksena. *95 % alempi luottamusväli 5 tuntia 50 minuuttia 1000DF00614 Painos 5 25/32
