1 Tietokoneen mysteeri bitit ja data Petteri Kaski Tietotekniikan laitos Aalto-yliopisto CS-A1120 Ohjelmointi helmikuuta

2 Tuhat miljoonaa laskutoimitusta sekunnissa def test(m: Long) = { var i = 1L var s = 0L } while(i <= m) { s = s + i i = i + 1 } s // s = m val NANOS_PER_SEC = 1e9 val test_start_time = System.nanoTime test( l) val test_end_time = System.nanoTime val test_duration = test_end_time - test_start_time println("test took %.2f seconds".format(test_duration/nanos_per_sec))

3 Intel Haswell konekieliesimerkki (***) 1029: c4 e2 7d vbroadcastsd (%rdx),%ymm0 102e: c4 e2 7d 19 0c 0a vbroadcastsd (%rdx,%rcx,1),%ymm1 1034: c4 e2 7d a vbroadcastsd (%rdx,%rcx,2),%ymm2 103a: c2 08 add $0x8,%rdx 103e: c5 fd vmovapd (%rax),%ymm3 1042: c4 e2 fd b8 e3 vfmadd231pd %ymm3,%ymm0,%ymm4 1047: c4 e2 f5 b8 eb vfmadd231pd %ymm3,%ymm1,%ymm5 104c: c4 e2 ed b8 f3 vfmadd231pd %ymm3,%ymm2,%ymm6 1051: c5 fd vmovapd 0x20(%rax),%ymm3 1056: c4 e2 fd b8 fb vfmadd231pd %ymm3,%ymm0,%ymm7 105b: c4 62 f5 b8 c3 vfmadd231pd %ymm3,%ymm1,%ymm8 1060: c4 62 ed b8 cb vfmadd231pd %ymm3,%ymm2,%ymm9 1065: c5 fd vmovapd 0x40(%rax),%ymm3 106a: c4 62 fd b8 d3 vfmadd231pd %ymm3,%ymm0,%ymm10 106f: c4 62 f5 b8 db vfmadd231pd %ymm3,%ymm1,%ymm : c4 62 ed b8 e3 vfmadd231pd %ymm3,%ymm2,%ymm : c5 fd vmovapd 0x60(%rax),%ymm3 107e: c4 62 fd b8 eb vfmadd231pd %ymm3,%ymm0,%ymm : c4 62 f5 b8 f3 vfmadd231pd %ymm3,%ymm1,%ymm : c4 62 ed b8 fb vfmadd231pd %ymm3,%ymm2,%ymm15 108d: c8 add %rcx,%rax 1090: 48 ff cb dec %rbx 1093: jne 1029 Esimerkki: Matriisikertolaskualirutiinin sisin silmukka Intel x86 64 konekielellä käyttäen hyväksi Haswell- mikroarkkitehtuurin tukemia AVX2 & FMA -käskykantalaajennuksia

4 ? 1029: c4 e2 7d vbroadcastsd (%rdx),%ymm0 102e: c4 e2 7d 19 0c 0a vbroadcastsd (%rdx,%rcx,1),%ymm1 1034: c4 e2 7d a vbroadcastsd (%rdx,%rcx,2),%ymm2 103a: c2 08 add $0x8,%rdx 103e: c5 fd vmovapd (%rax),%ymm3 1042: c4 e2 fd b8 e3 vfmadd231pd %ymm3,%ymm0,%ymm4 1047: c4 e2 f5 b8 eb vfmadd231pd %ymm3,%ymm1,%ymm5 104c: c4 e2 ed b8 f3 vfmadd231pd %ymm3,%ymm2,%ymm6 1051: c5 fd vmovapd 0x20(%rax),%ymm3 1056: c4 e2 fd b8 fb vfmadd231pd %ymm3,%ymm0,%ymm7 105b: c4 62 f5 b8 c3 vfmadd231pd %ymm3,%ymm1,%ymm8 1060: c4 62 ed b8 cb vfmadd231pd %ymm3,%ymm2,%ymm9 1065: c5 fd vmovapd 0x40(%rax),%ymm3 106a: c4 62 fd b8 d3 vfmadd231pd %ymm3,%ymm0,%ymm10 106f: c4 62 f5 b8 db vfmadd231pd %ymm3,%ymm1,%ymm : c4 62 ed b8 e3 vfmadd231pd %ymm3,%ymm2,%ymm : c5 fd vmovapd 0x60(%rax),%ymm3 107e: c4 62 fd b8 eb vfmadd231pd %ymm3,%ymm0,%ymm : c4 62 f5 b8 f3 vfmadd231pd %ymm3,%ymm1,%ymm : c4 62 ed b8 fb vfmadd231pd %ymm3,%ymm2,%ymm15 108d: c8 add %rcx,%rax 1090: 48 ff cb dec %rbx 1093: jne 1029 Intel Haswell konekieliesimerkki (***) Esimerkki: Matriisikertolaskualirutiinin sisin silmukka Intel x86 64 konekielellä käyttäen hyväksi Haswell- mikroarkkitehtuurin tukemia AVX2 & FMA -käskykantalaajennuksia

5 Tietokoneen mysteeri Millä periaatteilla tietokone toimii? Mitä on laskenta?

6 Miksi ohjelmoijan on tärkeä ymmärtää tietokoneen keskeiset toimintaperiaatteet?

7 Tietokone on kone ymmärrys periaatteista millä kone toimii kuuluu oleellisesti ohjelmoijan ammattitaitoon Taito käyttää konetta sovelluksissa koneen suorituskyvyn äärirajoilla Fyysinen laitteisto ( hardware ) ja ohjelmat ( software ) ovat keskinäisessä vuorovaikutuksessa suunnittelusta suoritukseen Uteliaisuus ja oivaltamisen riemu maailma laskennan silmin

8 #3 top500.org (***) Each node has an NVIDIA Tesla K20X card ( MHz) (4 nodes) (8 blades) (3 cages) (18,688 GPUs, 50,233,344 cores) [From Tiwari et al., Reliability Lessons Learned From GPU Experience With The Titan Supercomputer at Oak Ridge Leadership Computing Facility, Supercomputing 2015 (Austin TX, Nov , 2015).]

9 Tietokoneiden fysikaalisista rajoista (***) [From Tiwari et al., Reliability Lessons Learned From GPU Experience With The Titan Supercomputer at Oak Ridge Leadership Computing Facility, Supercomputing 2015 (Austin TX, Nov , 2015).]

10 Toimintaperiaatteet a) loogisella tasolla b) fysikaalisella tasolla

11 Tietokoneen mysteeri (4 kierrosta) 2. Bitit ja data binäärilukujärjestelmä, bittien käsittely Scalalla 3. Kombinaatiologiikka 4. Sekventiaalilogiikka 5. Ohjelmoitava kone logiikkaporteista rakennettuja piirejä Scala-simuloituna kello ja takaisinkytkentä Scala-simulaatioon, prosessorin laskentapolku konekieliohjelmoimme 5574-porttista Scalalla rak. & simuloitua armlet -prosessoria

12 Kierros 2: Bitit ja data Data on jono bittejä Suuruusluokista Datalla on formaatti (Scalan tietotyyppien formaatit) Binäärilukujärjestelmä (2-kantainen lukujärjestelmä) Bittien käsittelyä Scalalla Liukuluvut (IEEE ) (*)

13 Bitti 0 1 Engl. bit (lyhennetty binary digit ) Perusyksikkö informaatiota esitettäessä Claude E. Shannon [A mathematical theory of communication. Bell System Tech. J. 27 (1948) , ] mukaan J. W. Tukey otti sanan bit käyttöön tarkoittamaan binäärilukujärjestelmän numeroa 0 tai 1.

14 Bittijono ( data ) Kaikki laskennassa tarkasteltava informaatio esitetään jonona bittejä ( datana ) Datan määrää mitataan bitteinä (= montako bittiä jono sisältää)

15 Suuruusluokista Datan määrää mitataan tyypillisesti bitteinä tai tavuina (engl. byte) [1 tavu = 8 bittiä] Määrän suuruusluokka on tapana ilmaista SI-etuliitteitä (kilo, mega, giga, jne.) käyttäen Suuruusluokat on tapana ilmaista joko tavanomaisesti 10-kantaisina suuruusluokkina tai vaihtoehtoisesti 2-kantaisina suuruusluokkina

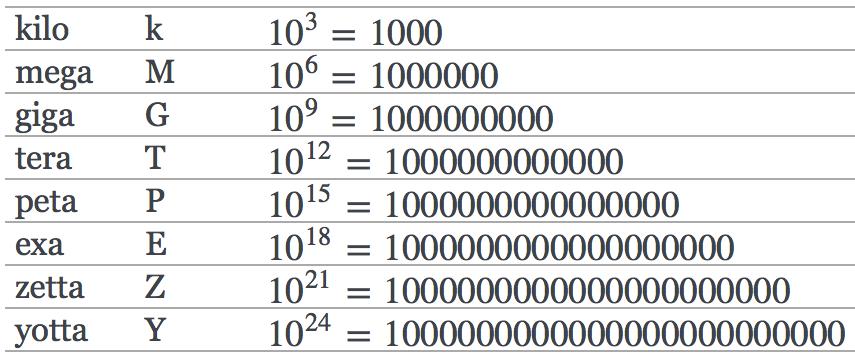

16 10-kantaiset suuruusluokat

17 2-kantaiset suuruusluokat (lue: kilobinääri, megabinääri, )

18 Esimerkki: megabitti ja terabitti Oletetaan, että yksi bitti voidaan tallentaa neliömillimetrin pinta-alalle Tällöin yksi megabitti (10 6 bittiä) tallentuu neliömetrille Otaniemi (Google Earth) Yksi terabitti (10 12 bittiä) puolestaan tallentuu neliökilometrille

19 Terabinääritavu suorituskykyesimerkki Single core All 24 cores Read (consecutive 64-bit words) Read (random 512-bit cache lines) Read (random 64-bit words) 3.7 GiB/s 18 GiB/s 0.74 GiB/s 7.5 GiB/s 0.15 GiB/s 1.9 GiB/s 4 x 2.67-GHz Intel Xeon X7542 (Nehalem, 6 cores, 18 MiB last-level cache) 1 TiB main memory (64 x 16 GiB DDR SDRAM) HP Proliant DL580 G7 Aalto-yliopisto, triton -laskentaklusteri fn01.triton.aalto.fi fn02.triton.aalto.fi

20 Petatavu

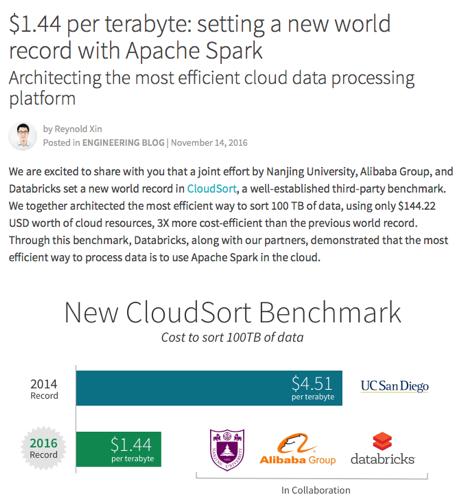

21 $ / 100 TB

22 Mitä data esittää? Jono bittejä on vain tylsä jono nollia ja ykkösiä Jotta bittijonosta tulee mielenkiintoisempi, tarvitaan lisäksi sopimuksia ja käytänteitä siitä mitä bittijonolla esitetään

23 27550 = 145 x 190 bittiä

24 64 bittiä scala.math.pi ( ) IEEE Std

25 256 bittiä !Greetings from the planet Zorp! Unicode (UTF-8)

26 625 bittiä

27 Data ja datan formaatti Varsinaisen datan (=bittijono) lisäksi tarvitaan sopimus siitä mitä data esittää Tällaista sopimusta tai käytännettä siitä mitä data esittää kutsutaan formaatiksi tai vaihtoehtoisesti datan tyypiksi

28 Numeerinen ja tekstuaalinen data Useimmat ohjelmat käsittelevät ainakin toista seuraavista: numeerinen data (= data joka esittää lukuja) tekstuaalinen data (= data joka esittää tekstiä)

29 Numeerinen ja tekstuaalinen data Myös Scala-kielen perustietotyypit (perusdatatyypit) jakautuvat luonnollisesti numeerisiin ja tekstuaalisiin tyyppeihin: numeeriset Byte, Short, Int, Long, Float, Double tekstuaaliset Char, String

30 Sana, sananpituus Tietokone on rakennettu käsittelemään dataa palasissa, joissa on kiinteä määrä bittejä (esimerkiksi 8, 16, 32, 64, tai 128 bittiä) Tällaisia palasia kutsutaan sanoiksi ( word ) Prosessoriarkkitehtuurin sananpituus tai sananleveys ( word length ) on pisin sanan bittimäärä, jota prosessori tukee käskykannassaan Esimerkiksi ilmaisu 64-bittinen prosessori tyypillisesti viittaa siihen, että prosessoriarkkitehtuurin sananleveys on 64 bittiä

31 Scala-perustietotyyppien pituudet biteissä Scala on suunniteltu laitteistoriippumattomaksi (käytettäväksi eri laitteistoalustoilla) Scalan perustietotyypeillä on seuraavat kiinteät mitat biteissä: Byte (8 bittiä) Short (16 bittiä) Int (32 bittiä) Long (64 bittiä) Char (16 bittiä) Jos laitteisto ei tue suoraan jotakin edellisistä, tuki on toteutettu ohjelmallisesti (Scala-)ohjelmoijalle näkymättömällä tavalla

32 Bitit näkyviin Scalalla [ demo ]

33 Kuinka esittää kokonaislukuja? Luku 754 voidaan esittää monella tavalla Roomalaisessa lukujärjestelmässä DCCLIV Desimaalilukujärjestelmässä 754 Binäärilukujärjestelmässä Zorp-planeetalla on päädytty esitykseen [verkkolukemistossa laajemmin, ml. rationaaliluvut ja liukuluvut]

34 Binäärilukujärjestelmä Binäärilukujärjestelmässä (= 2-kantaisessa lukujärjestelmässä) on helppo laskea Vrt. kerro kaksi roomalaista numeroa keskenään, tai opiskele ulkoa 10-järjestelmän yhteen- ja kertolaskutaulut Tietokoneet käyttävät binäärilukujärjestelmää Binääriluvut (ja 16-kantaiset heksadesimaaliluvut) kuuluvat ohjelmoijan yleissivistykseen

35 Heksadesimaaliluvut Yksi heksadesimaalinumero vastaa 4 bitin jonoa: Esimerkki (25257):

36 Binääriluvun bittipaikat eniten merkitsevä numero bittipaikka vähiten merkitsevä numero

37 Desimaalista binääriksi Syöte: 10-kantainen 2 Z 0 Alusta lopputuloksen kaikki bitit pois päältä (arvoon 0) Toista kunnes Vähennä luvusta siten, että = 0 2 j 2 j 0 suurin mahd. Aseta bitti j päälle (arvoon 1) 2 0 = = = = = = = = = = = 1024.

38 Binääristä desimaaliksi Syöte: 2-kantainen 2 Z 0 Alusta lopputulos arvoon 0 Toista jokaiselle bittipaikalle j Jos bitti j on päällä (arvossa 1), lisää lopputulokseen 2 j 2 0 = = = = = = = = = = = 1024.

39 Harjoituksissa Muunnoksia kantalukujen 2 ja 10 välillä Sanan bittien käsittelyä bitin arvo? bitti päälle (arvoon 1, set ) bitti pois (arvoon 0, reset, clear, mask ) bitin kytkeminen (vastakkaiseen arvoon, toggle ) sanan vieritys vasemmalle ( left shift ) sanan vieritys oikealle ( right shift ) sanan aritmeettinen vieritys oikealle ( arithmetic right shift ) Liukulukujen ( floating point number ) alkeet

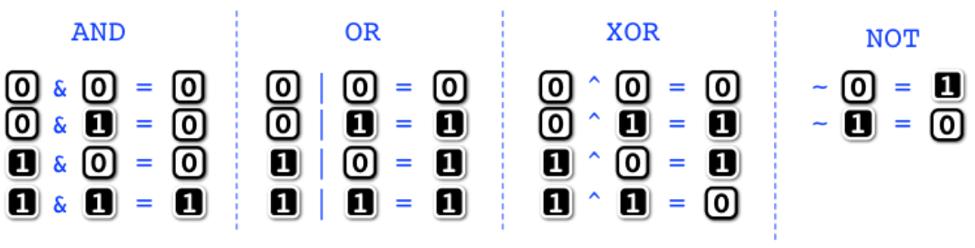

40 Boolen operaatiot biteille JA TAI POIS- SULKEVA EI TAI (minimi) (maksimi) (summa, (käännä pariteetti) arvo)

41 Arvojen pakottaminen ja kytkeminen

42 Boolen operaatiot sanoille bittioperaatiot monibittisille sanoille toimivat jokaiselle bittipaikalle erikseen

43 Sanan arvojen pakottaminen ja kytkeminen

44 Bittipaikkojen vieritys ( shift )

45 Esimerkki: Heksadesimaalisyöte Scalalla scala> val y = 0x3E7 y: Int = 999

46 Esimerkki: Heksadesimaalituloste Scalalla def tohexstring(v: Int): String = "0x%X".format(v) scala> tohexstring(754) res: String = 0x2F2 scala> tohexstring(999) res: String = 0x3E7 scala> tohexstring(0x3e7) res: String = 0x3E7

47 Esimerkki: bittipaikan arvo scala> val x = 0x3A // in binary x: Int = 58 scala> (x >> 0)&1 // value of bit at position 0 res: Int = 0 scala> (x >> 1)&1 // value of bit at position 1 res: Int = 1 scala> (x >> 2)&1 // value of bit at position 2 res: Int = 0 scala> (x >> 3)&1 //... res: Int = 1 scala> (x >> 4)&1 res: Int = 1 scala> (x >> 5)&1 res: Int = 1 scala> (x >> 6)&1 res: Int = 0

48 Esimerkki: täsmälleen bittipaikka j on arvossa 1 1 << j (32-bittinen sana; Int) 1L << j (64-bittinen sana; Long)

49 Entäpä liukuluvut? scala> res: Double = Miksi tulos ei ole 0.2?

50 Liukulukustandardi IEEE Std Float = IEEE binary32 Double = IEEE binary64

51 IEEE binary64 -liukuluku lähimpänä 0.3 scala> tellaboutdouble(0.3) I am a 64-bit word that Scala views as having format 'Double' my bits are, in binary, ( )_2... or equivalently, in hexadecimal, 0x3FD Scala prints me out as indeed, my bits acquire meaning as specified in the binary interchange format 'binary64' in the IEEE Std IEEE Standard for Floating-Point Arithmetic this format is a bit-packed format with three components: ( )_2 a) the sign (bit 63): 0 b) the biased exponent (bits 62 to 52): c) the trailing significand (bits 51 to 0): my biased exponent 1021 indicates that I am a _normalized_ number with a leading 1-digit in my significand and an unbiased exponent -2 = that is, in _binary radix point notation_, I am exactly ( )_2 * 2^{-2}... or what is the same in _decimal radix point notation_, I am exactly radiksipisteen jälkeistä bittiä tarkkuutta

52 IEEE binary64 -liukuluku lähimpänä 0.1 scala> tellaboutdouble(0.1) I am a 64-bit word that Scala views as having format 'Double' my bits are, in binary, ( )_2... or equivalently, in hexadecimal, 0x3FB A... Scala prints me out as indeed, my bits acquire meaning as specified in the binary interchange format 'binary64' in the IEEE Std IEEE Standard for Floating-Point Arithmetic this format is a bit-packed format with three components: ( )_2 a) the sign (bit 63): 0 b) the biased exponent (bits 62 to 52): c) the trailing significand (bits 51 to 0): my biased exponent 1019 indicates that I am a _normalized_ number with a leading 1-digit in my significand and an unbiased exponent -4 = that is, in _binary radix point notation_, I am exactly ( )_2 * 2^{-4}... or what is the same in _decimal radix point notation_, I am exactly

53 suoritettuna binary64 -liukuluvuilla

54 Tulosta lähin binary64 -liukuluku scala> tellaboutdouble( ) I am a 64-bit word that Scala views as having format 'Double' my bits are, in binary, ( )_2... or equivalently, in hexadecimal, 0x3FC Scala prints me out as indeed, my bits acquire meaning as specified in the binary interchange format 'binary64' in the IEEE Std IEEE Standard for Floating-Point Arithmetic this format is a bit-packed format with three components: ( )_2 a) the sign (bit 63): 0 b) the biased exponent (bits 62 to 52): c) the trailing significand (bits 51 to 0): my biased exponent 1020 indicates that I am a _normalized_ number with a leading 1-digit in my significand and an unbiased exponent -3 = that is, in _binary radix point notation_, I am exactly ( )_2 * 2^{-3}... or what is the same in _decimal radix point notation_, I am exactly

55 Liukuluvut IEEE Std Float = IEEE binary32 Double = IEEE binary64 Liukuluvut ovat rationaalilukuja, joilla on merkitseviltä numeroiltaan ja eksponentiltaan kiinteään määrään bittejä katkaistu normalisoitu kantaluvun 2 radiksipiste-esitys [lisää lukemistossa] Liukuluvuilla ammattimaisesti laskettaessa on hyvä olla tietoinen liukulukujen ominaisuuksista tutustu standardiin ja muista, että lasket kiinteästi valituilla 2 32 (2 64 ) rationaaliluvulla, jotka ovat sitä harvemmassa mitä isommaksi luvut itseisarvoltaan tulevat

56 Tehtävät bitsquiz muunnamme 2-kannan ja 10-kannan välillä wordops bittioperaatioita sanoille (montako 1-bittiä sanassa jne.) parity pariteettibitin laskeminen ja tarkistaminen float liukulukuihin tutustumista ja sudenkuoppia base64 64-kantainen koodaus binääristä tekstiksi errorcorrect (haastetehtävä) yhden bitin virheenkorjaus, esimerkiksi Hamming-koodilla rationaldecompose (haastetehtävä) rationaaliluvun jaksollinen radiksipistehajotelma
