Käsikirja 203GT. Lämmönsäädin

Koko: px
Aloita esitys sivulta:

Download "Käsikirja 203GT. Lämmönsäädin"

Transkriptio

1 203GT Lämmönsäädin Käsikirja Scanvarm 203GT säädin on uuden sukupolven digitaalinen lämmönsäädin, jonka monipuolisuus, älykkyys ja avoimuus tekevät siitä ihanteellisen säätimen mitä erilaisimpiin vesikiertoisiin lämmitysjärjestelmiin. Monipuoliset ominaisuudet: Selkeätoiminen käyttöpaneeli Kaksi lämmityksen ja yksi käyttöveden säätöpiiri Monipuoliset mittaukset ja venttiiliohjaukset Erilaiset lämmitysjärjestelmät: Radiaattori- eli patterilämmitys Lattialämmitys Ilmastoinnin esisäätö Lämpimän käyttöveden säätö Etäkäyttömahdollisuudet: GSM Control Tekstiviestikäyttö kaikille GSM-puhelimille EH-net Web-pohjainen käyttö Internetin tai kiinteistön lähiverkon kautta Muut etäkäyttömahdollisuudet Mahdollisuus liittyä Modbus tai LONprotokollaa käyttäviin valvomoratkaisuihin sovitinkorttien (lisävaruste) avulla. Web-pohjainen etäohjaus ja valvonta tapahtuu lisävarusteena saatavan EH-net -palvelimen avulla, jota käytetään selkeän käyttöliittymän avulla web-selaimella.

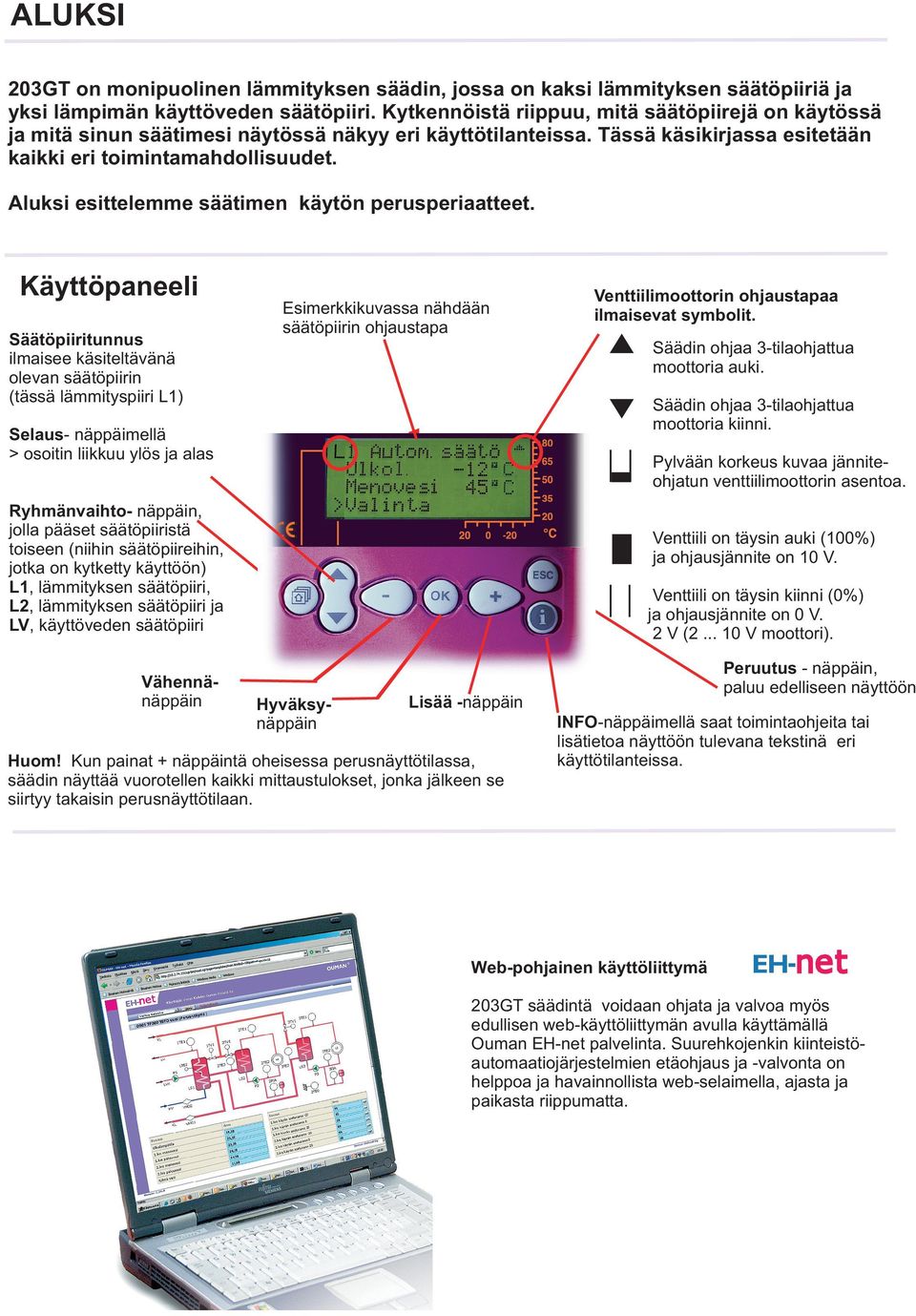

2 ALUKSI 203GT on monipuolinen lämmityksen säädin, jossa on kaksi lämmityksen säätöpiiriä ja yksi lämpimän käyttöveden säätöpiiri. Kytkennöistä riippuu, mitä säätöpiirejä on käytössä ja mitä sinun säätimesi näytössä näkyy eri käyttötilanteissa. Tässä käsikirjassa esitetään kaikki eri toimintamahdollisuudet. Aluksi esittelemme säätimen käytön perusperiaatteet. Käyttöpaneeli Säätöpiiritunnus ilmaisee käsiteltävänä olevan säätöpiirin (tässä lämmityspiiri L1) Esimerkkikuvassa nähdään säätöpiirin ohjaustapa Säädin ohjaa 3-tilaohjattua moottoria auki. Säädin ohjaa 3-tilaohjattua moottoria kiinni. Selaus- näppäimellä > osoitin liikkuu ylös ja alas Pylvään korkeus kuvaa jänniteohjatun venttiilimoottorin asentoa. Ryhmänvaihto- näppäin, jolla pääset säätöpiiristä toiseen (niihin säätöpiireihin, jotka on kytketty käyttöön) L1, lämmityksen säätöpiiri, L2, lämmityksen säätöpiiri ja LV, käyttöveden säätöpiiri Vähennänäppäin Venttiilimoottorin ohjaustapaa ilmaisevat symbolit. Venttiili on täysin auki (100%) ja ohjausjännite on 10 V. Venttiili on täysin kiinni (0%) ja ohjausjännite on 0 V. 2 V ( V moottori). Hyväksynäppäin Peruutus - näppäin, paluu edelliseen näyttöön Lisää -näppäin Huom! Kun painat + näppäintä oheisessa perusnäyttötilassa, säädin näyttää vuorotellen kaikki mittaustulokset, jonka jälkeen se siirtyy takaisin perusnäyttötilaan. INFO-näppäimellä saat toimintaohjeita tai lisätietoa näyttöön tulevana tekstinä eri käyttötilanteissa. Web-pohjainen käyttöliittymä EH- 203GT säädintä voidaan ohjata ja valvoa myös edullisen web-käyttöliittymän avulla käyttämällä Ouman EH-net palvelinta. Suurehkojenkin kiinteistöautomaatiojärjestelmien etäohjaus ja -valvonta on helppoa ja havainnollista web-selaimella, ajasta ja paikasta riippumatta.

3 SISÄLTÖ Käyttäjäopas Säätökäyrien asetukset Mittaukset, nimeäminen Tietoa mittauksista ja anturikytkennöistä Menovesi-info (menoveden lämpötilan määräytyminen) Ohjaustavat Kellotoiminnat Kielivalinta, språkval Tyyppitiedot ja lisävarusteet Starttitoiminta Hälytykset GSM toiminnot Sivu Huolto-opas Näillä sivuilla on ohjeet valtuutetuille huoltomiehille. Säätimen huoltotilaan pääseminen on suojattu huoltokoodilla. Huolto Ohjeet huoltotilaan siirtymisestä Viritysarvot Huoltotilan asetusarvot Trendit Moottorivalinta Maalämmitys Erikoishuolto Tehdasasetusten palautus Erikoishuoltotilan asetusarvot Mittauksen 6 asetus Tuuli/ aurinkomittaus Mittauksen 11 asetus 33 Digitaalitulot Säätimen liittäminen LON-kenttäväylään Väylämittaukset Modeemiasetukset (tekstiviestiyhteys) 37 Tekstiviestiasetukset (väyläratkaisu) 38 Selainkäyttö 39 Asennus- ja huolto-ohjeita 40 Yleiskytkentäohje Lisävarusteet Hakusanat Tekniset tiedot

4 SÄÄTÖKÄYRIEN ASETUKSET Tasaisen huonelämmön perusta on juuri oikean muotoinen säätökäyrä. Oikea säätökäyrän muoto riippuu monesta tekijästä. 203GT:ssä voidaan säätökäyrää muokata tarkalleen kiinteistön tarpeita vastaavaksi kolmesta pisteestä; 1. ulkolämpötilan arvolla - 20 C 2. ulkolämpötilan arvolla 0 C 3. ulkolämpötilan arvolla + 20 C 203GT estää väärän muotoisten säätökäyrien asettamisen. Se tekee korjausehdotuksen automaattisesti. L2Automaattiohj Autom.säätö Ulkol. L1 Autom.säätö C C Menovesi Ulkolämpö-15 C C Menovesi 52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. Voit siirtyä säätöpiiristä toiseen (L1, L2) -näppäimen avulla. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Huoltotila Siirrä osoitin kohtaan "Säätökäyrien as" Paina OK. -näppäimen avulla. L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C C C C Paina OK. Aseta - tai + -näppäimellä menoveden lämpötila -20 C ulkolämpötilassa. Paina OK. Paina OK. Aseta - tai + -näppäimellä menoveden lämpötila 0 C ulkolämpötilassa. Paina OK. Paina OK. Aseta - tai + -näppäimellä menoveden lämpötila +20 C ulkolämpötilassa. Paina OK. Poistu tilasta ESCillä. KÄYRÄN LUKUOHJE: L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C C Ulkolämpötila Menoveden lämpötila Kun ulkolämpötila on: - 20 C, menovesi on +32 C 0 C, menovesi on +27 C + 20 C, menovesi on +21 C Huom! Menoveden lämpötila voi poiketa käyrän mukaisesta, jos säätimeen on kytketty yöalennus, huone-, tuuli- tai aurinkokompensointi tai jos jokin rajoitustoiminnoista rajoittaa lämpötilaa (ks. sivu 11). Mikäli ulkoanturi ei ole kytketty tai anturi on poikki, säädin olettaa ulkolämmöksi 0 C (rakennusaikainen käyttö ilman ulkoanturia). 4

5 Ohjeita säätökäyrän asetteluun ESIMERKKEJÄ ERI LÄMMITYSJÄRJESTELMISTÄ: a) Lattialämmitys (tehdasasetus) b) Lattialämmitys (kosteat tilat) OHJE: Huom! L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C C L1 Käyrä: -20 = 30 C 0 = 27 C + 20 = 24 C C Jos pakkasella huonelämpö laskee, nosta käyrän asettelua -20 C:ssa. Jos pakkasella huonelämpö nousee, laske käyrän asettelua -20 C:ssa. Jos huonelämpö tuntuu kolealta nollakelillä, nosta käyrän asettelua 0 C:ssa. Tällä tavoin voit asetella säätökäyrän juuri kiinteistösi lämmitystarpeen mukaiseksi. Odota asetusten muutosten jälkeen riittävän kauan, että muutos ehtii vaikuttaa huonelämpötilaan. LATTIALÄMMITYSTALOT: Aseta 203GT säätimen maksimirajoitus välille C ja minimirajoitus välille C. Lattialämmitystaloissa on tärkeä varmistua siitä, että putkistoon ei milloinkaan pääse liian kuumaa vettä, joka saattaisi vaurioittaa rakenteita tai pinnotteita. Menovesiputkeen on asennettava mekaaninen termostaatti, joka pysäyttää kiertovesipumpun ylikuumenemistilanteessa. Tähän tarkoitukseen sopii pintatermostaatti C01A. Asettele termostaatin asetusarvoksi C. Malli Alue C Eroalue C Kotelon säädett. kiinteä lämpötila, C Pintatermostaatti C01A vaihtokosketin AC 250V 15 (2,5) A CO1A Pintatermostaatin C01A kytkentä: Pumpun ohjaus- 230 VAC Pumpun ohjaus AVAINSANAT: Säätökäyrät L1 Säätökäyrä L2 Säätökäyrä SÄÄTÖKÄYRÄT L1 SÄÄTÖKÄYRÄ: (-20= 58; 0= 41; +20= 19) 5

6 ASETUSARVOT 203GT säädintä ohjataan monilla erilaisilla asetusarvoilla. Se, mitä asetusarvoja sinulla on käytössä, riippuu anturikytkennöistä ja maalämmitysvalinnoista (onko käytössä täysitehoinen vai osatehoinen maalämmitys (ks. s. 24). Selaamalla näet, mitkä asetusarvot sinulla ovat käytössä. Arvojen selaus ja muuttaminen tapahtuvat seuraavasti: KV LV Automaattiohj Autom.säätö Ulkol. L2 Automaattiohj C Autom.säätö C Menovesi Ulkol. C C C C Menovesi L1 Autom.säätö C C Ulkolämpö-15 C Menovesi 52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. Voit siirtyä säätöpiiristä toiseen (L1, L2, LV) -näppäimen avulla. L1 Valitse Säätökäyrien as Mittaukset Siirrä osoitin kohtaan "" -näppäimen avulla. Paina OK. L1 Aset.arvot C Huonelämpö 21.5 Yöalennus Minimiraja v Maksimiraja Huonekomp.s Esikorotus Syyskuivaus 45 1,5 0 1 Vent.kesäsulk20 VaraajaYläMin50 VaraajaAlaMin45 SähkövYläEro 10 LV Aset.arvot C Käyttövesi 55.0 Lämmityksen säätöpiirin asetusarvojen muuttaminen: Vie osoitin -näppäimen avulla sen asetusarvon kohdalle, jonka arvoa haluat muuttaa. Paina OK. Muuta asetusarvo - tai + -näppäimen avulla. Paina OK. Poistu tilasta ESCillä. Käyttöveden lämpötilan muuttaminen: Siirry käyttöveden (LV) säätöpiiriin -näppäimen avulla. Paina OK. Muuta arvo - tai + -näppäimen avulla. Paina OK. Poistu tilasta ESCillä. TIETOJA YLEISIMMISTÄ LÄMMITYKSEN ASETUSARVOISTA: Tehdasasetus: Asetusarvo: Asettelualue: Merkitys: Huom! Huonelämpö 21.5 C C Käyttäjän asettama huonelämpötilan asetusarvo. Yöalennuksen aikana säädin käyttää laskennallista huonelämpötilan arvoa. Laskennallisen huonelämpötilan laskentakaava: Yöalennus vaikutus "Yöalennus v." Minimiraja Maksimiraja 0 C 15 C 45 C C C C Menoveden lämpötilan pudotuksen määrä, jonka kello-ohjelma tai ulkopuolinen kotona/ poissa kytkin tai GSM-ohjaus kytkee päälle. Menoveden alin sallittu lämpötila. Asettamalla laatoitettujen lattioiden lattialämmityspiirin minimiraja välille C voidaan varmistaa mukavuuslämpö ja kosteuden poistuminen kesällä. Menoveden korkein sallittu lämpötila. Maksimirajalla voidaan estää liian korkean lämpötilan pääsy lämmityspiiriin, joka voisi vahingoittaa putkistoa ja pintamateriaalia. Jos esim. säätökäyrän asettelu on virheellinen, maksimiraja estää liian kuuman veden pääsy kiertoon. Aseta lattialämmityksessä maksimirajoitus välille C. Huonelämpö - Yöalennus vaik. Huonekomp.suhde Minimiraja Maksimiraja C C 6

7 Lisätietoja asetusarvoista Ajan asetus Tehdasasetus: Asetusarvo: Asettelualue: Merkitys: Huom! Huonekompensointisuhde "Huonekomp.s" 1,5 C 0,0...7,0 C Mikäli huonelämpötila poikkeaa sille asetetusta asetusarvosta, huonekompensointitoiminta korjaa menoveden lämpötilaa. Esim. jos huonekompensointisuhde on 4 ja huonelämpötila on noussut 1,5 C asetusarvon yläpuolelle, säädin pudottaa menoveden lämpötilaa 6 C (4x1,5 C = 6 C). Lattialämmityksessä sopiva huonekompensointisuhde on yleensä C. Huoneanturi (TMR) on oltava kytkettynä (L1: mittaus 3, L2: mittaus 6, tai väylä). Tuulikompensointisuhde "Tuulikomp.s" 0 C C Tuulisilla ilmoilla talo pyrkii jäähtymään. Silloin tuulikompensointi nostaa menoveden lämpötilaa. Lukuarvo kertoo, kuinka paljon tuulikompensointi voi enimmillään nostaa menoveden lämpötilaa. Tuulianturi on oltava kytkettynä. Tuulimittaus on yhteinen säätöpiireille L1 ja L2 (mittaus 6 tai väylä). Aurinkokompensointisuhde "Aurinkokomp.s" 0 C C Talossa, jossa on suuret etelänpuoleiset ikkunat, huonelämpötila nousee aurinkoisina päivinä pakkassäälläkin. Lukuarvo kertoo, kuinka paljon aurinkokompensointi voi enimmillään pudottaa menoveden lämpötilaa. Aurinkoanturi on oltava kytkettynä. Aurinkomittaus on yhteinen säätöpiireille L1 ja L2 (mittaus 6 tai väylä). Esikorotus C Normaali lämpö Alennettu lämpö = yöalennus 0 C Säästetty energia C Menovesi Esikorotusaika (huoltomies asettaa) Huonelämpö Yöpudotuksen jälkeen tapahtuva automaattisen esikorotuksen määrä asteina. Esikorotuksen ansiosta yöpudotuksen jälkeen saadaan huonelämpö nostettua nopeammin päivälämpöön. Esikorotusajan pituuden asettaa huoltomies (ks. huoltotila sivu 21). Tämä on aseteltavissa, kun huoltotilan asetusarvoissa on annettu esikorotusaika (ks. sivu 21). Syyskuivaus 7 C Vrk:n keskilämpö (ulkolämpötila) vähintään 20 vrk:n ajanjakso 1 C C Vrk:n keskilämpö käyrä Aika / vrk Syysajan kuivaus - toiminto päällä Syysajan kuivaustoiminnolla nostetaan syksyllä automaattisesti menoveden lämpötilaa 20 vuorokauden ajaksi. Toiminto kytkeytyy päälle, kun vuorokauden keskilämpö on yhtäjaksoisesti ollut vähintään 20 vrk:n ajan yli 7 C ja putoaa tämän jälkeen +7 C rajan ala-puolelle. Toiminto on päällä niinä seuraavina 20 vrk:na, jolloin vrk:n keskilämpötila on alle 7 C. Syyskuivaus asetusarvo kertoo, kuinka paljon syysajan kuivaus -toiminto nostaa menoveden lämpötilaa. Tehtaan alkuasetusarvo on 1 C. Venttiilin kesäsulkeutuminen "Vent.kesäsulk" 19 C C Ulkolämpötilaraja, jossa säädin ajaa säätöpiirin L1 venttiilin kiinni. Säätöpiiriä L2 käytetään usein kosteiden tilojen lämmitykseen. Kosteiden tilojen kuivatus on tarpeellista myös kesäaikana, joten säätöpiirin L2 venttiiliä ei ajeta kiinni. 7

8 Lisätietoja asetusarvoista Ajan asetus Tehdasasetus: : Asettelualue: Merkitys: Täysitehoinen maalämmitys (ks. myös sivut 25-26): Varaajan yläosan 50 C lämpötila C Mittauksen 9 lämpötilan asetusarvo. Kompressori käyntikäsky annetaan, kun varaajan yläosan lämpötila (mittaus 9) laskee alle [ VaraajaYläMin - VaraajaYläMin ( VaraajaYläEro" / 2)]. Kompressori pysähtyy, kun varaajan yläosan lämpötila (mittaus 9) ylittää [ VaraajaYläMin + VaraajaYläEro"] lämpötilan ja varaajan alaosan lämpötila on riittävän korkea (ks. VaraajaAlaMin asetusarvo). Varaajan alaosan lämpötilan minimiraja "VaraajaAlaMin 45 C C Mittauksen 10 lämpötilan asetusarvo. Kompressori käyntikäsky annetaan, kun varaajan alaosan lämpötila (mittaus 10) laskee alle asetusarvon VaraajaAlaMin Kompressori pysähtyy, kun varaajan yläosan lämpötila (mittaus 9) ylittää [ VaraajaYläMin + VaraajaYläEro"] lämpötilan ja varaajan alaosan lämpö-tila (mittaus 10) ylittää [ säätimen määräämä menoveden L1 lämpötila + 5 C] ja varaajan alaosan lämpötila (mittaus 10) ylittää [ VaraajaAlaMin" + " VaraajaAlaEro ] lämpötilan Lisäeroalue ohjattaessa sähkövastusta "SähkövYläEro 10 C C Sähkövastus kytkeytyy päälle, jos ehdot 1 ja 2 täyttyvät Ehto 1. Kompressoriohjaus on ollut tunnin päällä, eikä varaajan alaosan lämpötila ole noussut yhtä astetta tai kompressorihälytys on aktiivinen ja kompressoria on yritetty käynnistää uudelleen 5 minuutin viiveen jälkeen Ehto 2. Varaajan yläosan lämpötila on alle [ V araajaylämin - VaraajaYläEro" - SähkövYläEro ] tai varaajan yläosan lämpötila (mittaus 9) on alle [ säätimen määräämä menoveden L1 lämpötila - SähkövYläEro"] (säädin huomioi tässä laskennassa säätimen määräämänä menoveden L1 lämpötilana maksimissaan 50 C) Sähkövastus kytkeytyy pois päältä, kun varaajan yläosan lämpötila (mittaus 9) ylittää [ VaraajaYläMin - VaraajaYläEro"] lämpötilan ja varaajan yläosan lämpötila on yli [ säätimen määräämä menoveden L1 lämpötila] tai varaajan yläosan lämpötila on yli 55 C Osatehoinen maalämmitys (ks. myös sivut 27-28): VaraajaYläMin 50 C C Toiminta muuten sama kuin täysitehoisessa maalämmityksessä, mutta osatehoisessa maalämmityksessä säädin käyttää laskennallista varaajan yläosan lämpötilaa (ulkokompensoitu) VaraajaYläMin asetusarvon paikalla. (Lisätietoa ulkokompensoidusta Yläosan asetusarvosta sivulla 27) "VaraajaAlaMin 45 C C Toiminta sama kuin täysitehoisessa maalämmityksessä. "SähkövYläEro 2 C C Toiminta muuten sama kuin täysitehoisessa maalämmityksessä, mutta osatehoisessa maalämmityksessä sähkövastus ja kompressori voivat olla yhtä aikaa päällä. Sähkövastus kytkeytyy päälle ilman tunnin viivettä, kun sähkövastuksen ohjauksen ehdot ovat täyttyneet. Käyttöveden säätöpiiri on aseteltavissa, mikäli lämpimän käyttöveden jälkisäätöpiiri on kytketty käyttöön: Käyttövesi 55.0 C C Käyttöveden lämpötilan asetusarvo. Bakteerivaaran vuoksi käyttöveden lämpötilaa ei suositella asetettavaksi alle +55 C. AVAINSANAT: L1 L2 LV Asetukset L1 ASETUSARVOT L1 Huonelämpö= 21,5/ Yöalennus = 0/ Minimiraja= 15/ Maksimiraja= 8/ Huonekomp.s= 0/ Esikorotus= 2/ Syyskuivaus= 2/ VaraajaYlä= 55/ VaraajaAlaMin= 39/ SähkövYläEroj= 10/ 8

9 MITTAUKSET Säätimeen voidaan kytkeä yhteensä 14 samanaikaista mittaustietoa (11 NTC- mittausta + 3 digit. tuloa). Säädin voi lukea mittaustietoja myös väylän kautta. Myös jänniteohjatun (0...10V tai V) venttiilimoottorin asentotieto on nähtävissä. Mittauksia 6 ja 11 voidaan käyttää ulkopuolisten hälytysten ilmaisuun (lisätietoja hälytyksistä sivu 17). HUOM! Näytössä esiintyvät vain säätimeen kytketyt mittaukset. KV LV Automaattiohj Autom.säätö Ulkol. L2 Automaattiohj C Autom.säätö C Menovesi Ulkol. C C C C L1 Automaattiohj Autom.säätö Menovesi C C Ulkol. Ulkolämpö-15 C Menovesi C52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Kun painat + -näppäintä tässä perusnäyttötilassa, säädin näyttää vuorotellen kaikki mittaustulokset, jonka jälkeen siirtyy takaisin perusnäyttötilaan. Voit myös mennä "Mittaukset" -näyttöön selaamaan mittaustietoja. Paina OK. L1 Valitse L1 Valitse Säätökäyrien Mittaukset as Säätökäyrien as Mittaukset Kellotoiminnat Menovesi-info Siirrä osoitin kohtaan "Mittaukset" -näppäimen avulla. Paina OK. Mitt. 6 Mitt. 11 Mittaukset C L1 Menovesi 52 L1 Huone 21,2 Ulkolämpö -15 L2 Menovesi 48 Mittaus6 5 LV Menovesi 55 LV Kiertov 47 Varaajaylä 57 Varaaja ala 44 Mittaus11 30 Vesi m ,45 Kompr.Aika 50 Sähköv.Aika 0 Moott.L1 45% Moott.L2 45% Moott. LV 45% Mittausten selaus: Voit selata näytössä eri mittaustietoja + -näppäimen tai -näppäimen avulla. Mittaukset näytössä esitetään kaikkien säätöpiirien mittaukset. Poistu "Mittaukset"-näytöstä painamalla ESC. Jokaisella anturilla on oma tyypillinen mittausalueensa (esim. ulkoanturi C). Jos anturin mittausarvo on tämän alueen ulkopuolella, tulee "Mittaukset"-näyttöön kyseisen anturin mittausarvon paikalle - tai + -merkki osoittamaan, onko arvo mittausalueen ala- vai yläpuolella. Mikäli kyseessä on anturivika, säädin hälyttää (ks. sivu 17) ja mittausarvon paikalla on " err". Mittaus 6: Vapaa info-tyyppinen lämpötilamittaus, joka on nimettävissä, tai se voidaan ottaa säätöön vaikuttavaksi mittaukseksi (L2 huone-, tuuli- tai aurinkokompensointi, ks. erikoishuolto, s ). Mittaus 11: Mikäli mittausta 11 ei ole varattu kompressorin yläosan kuumakaasun lämpötilamittaukseen, voidaan mittausta 11 käyttää info-tyyppisenä lämpötilamittauksena, joka on nimettävissä. MITTAUKSIEN 6 JA 11 UUDELLEEN NIMEÄMINEN: Siirrä osoitin sen mittauksen kohdalle (6 tai 11), jonka nimen haluat muuttaa. Paina OK. Kylmä Nimenvesi vaihto Nimetön Mittaus mittaus 6 Anna uusi nimi Nimen vaihto Mittaus 6 - Siirrä osoitin kohtaan "Anna uusi nimi". Paina OK. Näytössä on "- -kirjain. Voit siirtyä merkkijonossa eteen tai taakse päin + tai - -näppäimellä. Hyväksy kirjain/merkki painamalla OK, jolloin seuraavan merkin kohdalla vilkkuu viimeksi valittu merkki. Viimeksi syötetty merkki poistetaan painamalla ESC. Mikäli painat pitkään yhtäjaksoisesti ESC-näppäintä saadaan uusi nimi poistettua, ja entinen nimi jää voimaan. Kun olet kirjoittanut nimen, paina pitkään OK:ta (yli 2 sek.), jolloin päästään pois kirjoitustilasta ja kirjoitettu nimi tulee käyttöön. Tekstieditorin merkit esiintymisjärjestyksessä: "Tyhjä". - numerot kirjaimet A...Z ja a... z ä ö å MITTAUKSET: L1Menovesi= 52/ L1Huone= 21.5/ Ulkolämpö=-15/ L1Paluuvesi=28/ VaraajaYlä= 57/ VaraajaAla= 44/ Kompr.Aika=50/ Sähköv.Aika=0/ AVAINSANA: Mittaukset MITTAUKSET: 9

10 MITTAUKSET Lisätietoja Riviliitin: Mittaus: Tietoa mittauksesta: Mittausalue Huom! 1 Ulkolämpö Ulkolämpötila 2 L1 Menovesi Menoveden lämpötila säätöpiirissä L1 3 L1 Huone Huonelämpötila säätöp. L1 (huonekomp.) 5 L2 Menovesi Menoveden lämpötila säätöpiirissä L Luettavissa myös väylältä Luettavissa myös väylältä 6 Mittaus 6 Nimettävissä oleva vapaa lämpötilamittaus 6 L2 Huone Huonelämpötila säätöp. L2. (huonekomp.) 6 Tuuli Tuulen nopeus (% anturin mitta-alueesta) 6 Aurinko Valon määrä (% anturin mitta-alueesta) 7 LV Menovesi Käyttöveden menoveden lämpötila 8 LV Kiertov. Käyttöveden paluuveden lämpötilan mittaus. (Lämpötilan muutoksiin perustuva ennakointitoiminto, ks. s. 21, ennakointi) 9 VaraajaYläosa Varaajan yläosan lämpötila 10 VaraajaAlaosa Varaajan alaosan lämpötila 11 Mittaus11 Nimettävissä oleva vapaa lämpötilamittaus 11 Kuumakaasu Kompressorin yläosasta mitattu lämpötila Vesi m3 Mitattu kiinteistön vedenkulut. määrä (m ) Keskenään vaihtoehtoisia (s.31). Jos tarvitaan useampaa kompensointia, on tieto luettava väylän kautta, jolloin tuuli on m/s ja valo on lux (s. 36). Kulutustiedot voidaan lukea digitaalitulojen tai väylän kautta. Kompr.Aika Sähköv.Aika Kompressorin yhteenlaskettu käyntiaika tunteina (käyntiaikalaskuri) Sähkövastuksen yhteenlaskettu lämmitysaika tunteina (päälläololaskuri) Moott. L1 Moott. L2 Moott. LV ANTUREIDEN KYTKENTÄOHJE: Ulkoanturi L1 Menovesianturi L1 Huoneanturi Kompressorin käyntitieto L2 Menovesianturi Vapaa mittaus (Mittaus 6) LV Menovesianturi LV Kiertovesianturi (ennakointi) Varaajan ylälosan lämpötila-anturi Varaajan alaosan lämpötila-anturi Venttiilimoottorin asento säätöpiirissä L1 Venttiilimoottorin asento säätöpiirissä L2 Ventt.moott. asento käyttöveden säätöpiirissä Vapaa mittaus (Mittaus 11) Kompressorin yläosan kuumakaasun lämpötila TMO TMW tai TMS TMR TMW tai TMS TMW tai TMS TMW tai TMS TMW tai TMS TMW tai TMS ANTUREIDEN KÄYTTÖÖNOTTO JA POISTAMINEN KÄYTÖSTÄ: Jos ulkoanturi ei ole kytketty, säädin olettaa ulkolämmöksi 0 C ja näytössä on anturivikailmoitus (ulkolämpö err). Kun ulkoanturi kytketään, säädin ottaa sen käyttöön automaattisesti. Muiden antureiden lisäämisen tai poistamisen jälkeen täytyy käydä starttitoiminnassa! (ks. s. 16) 10 TMW tai TMS TMW tai TMS T1 T2 T3 T4 T5 T6 T7 T8 T9 T10 T11 Asentotiedot nähtävissä vain käytettäessä V ( V) ohjattua venttiilimoottoria. T Mitt.1 Mitt.2 Mitt.3 Mitt.4 Mitt.5 Mitt.6 Mitt.7 Mitt.8 Mitt.9 Mitt.10 Mitt.11 Vastusarvot C

11 MENOVESI-INFO Tässä käyttötilassa voidaan nähdä, mistä tekijöistä säätimen määräämä menoveden lämpötila tarkasteluhetkellä muodostuu. Lähtökohtana on säätökäyrän mukainen menoveden lämpötila tämänhetkisellä ulkolämpötilalla. Menovesi-infosta havaitaan myös asetusvirheet (virheellinen rajoitus). L2 Automaattiohj Autom.säätö Ulkol. C C Menovesi L1 Autom.säätö C C Ulkolämpö-15 C Menovesi 52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. Voit siirtyä säätöpiiristä toiseen (L1, L2) -näppäimen avulla. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Siirrä osoitin kohtaan "Menovesi-info" -näppäimellä. Paina OK. Voit selata -näppäimen avulla, mitkä tekijät vaikuttavat menoveden lämpötilaan. Poistu tilasta ESCillä. Menoveden lämpötila käyrän mukaan tämänhetkisellä ulkolämmöllä Huonekomp. :Huonekompens. vaikutus menoveteen/ vaihtoehtoisesti Huonek. yö: Huonekomp.vaikutus menoveteen yöalennuksen aikana Tuulikompensoinnin nostava vaikutus menoveteen Aurinkokompensoinnin laskeva vaikutus menoveteen L1 Menovesi C Käyrän muk. Huonekomp Tuulikomp Aurinkokomp Yö/ Poissa Esikorotus Syyskuivaus Ulkol.hidast. H-imuri ½ Max raj.vaik Min raj.vaik Alasajo Yhteisvaik. = Kellon ohjaaman yöpudotuksen laskeva vaikutus menoveteen (tai kotona/poissa kytkimellä tai GSM:llä ohjattu pudotus) Yöpudotuksen jälkeisen esikorotuksen nostava vaikutus menoveteen Automaattisen syyskuivaustoiminnan nostava vaikutus menoveteen Ulkolämpötilan mittauksen hidastustoiminnan vaikutus menoveteen Huippuimureiden ½ tehon käytön laskeva vaikutus menoveteen Maksimirajoituksesta johtuva menoveden lämmön pudotus Minimirajoituksesta johtuva menoveden lämmön korotus Vapaan lämpötilan pudotuksen laskeva vaikutus menoveteen Säätimen määräämä menoveden lämpötila tällä hetkellä ( C) ESIMERKKI L1 Menovesi C Käyrän muk. 35 Syyskuivaus 4 Ulkol.hidast.-2 Max raj.vaik 0 Min raj.vaik 0 Yhteisvaik. =37 Kuvan esimerkissä on käyrän mukainen menoveden lämpötila 35 C. Syysajan kuivaustoiminta nostaa sitä 4 C. Ulkolämmön mittauksen hidastustoiminta pudottaa menoveden lämpötilaa 2 C. Näiden yhteisvaikutuksena säädin määrää menoveden lämpötilaksi +37 C (35+4-2=37). AVAINSANAT: L1 Menovesi-info L2 Menovesi-info L1 MENOVESI-INFO L1 MENOVESI: Käyrän muk. 35/ Syyskuivaus 4/ Ulkol.hidast.=-2/ Max.raj.vaik.=0/ Min.raj.vaik.=0/ Yhteisvaik=37 11

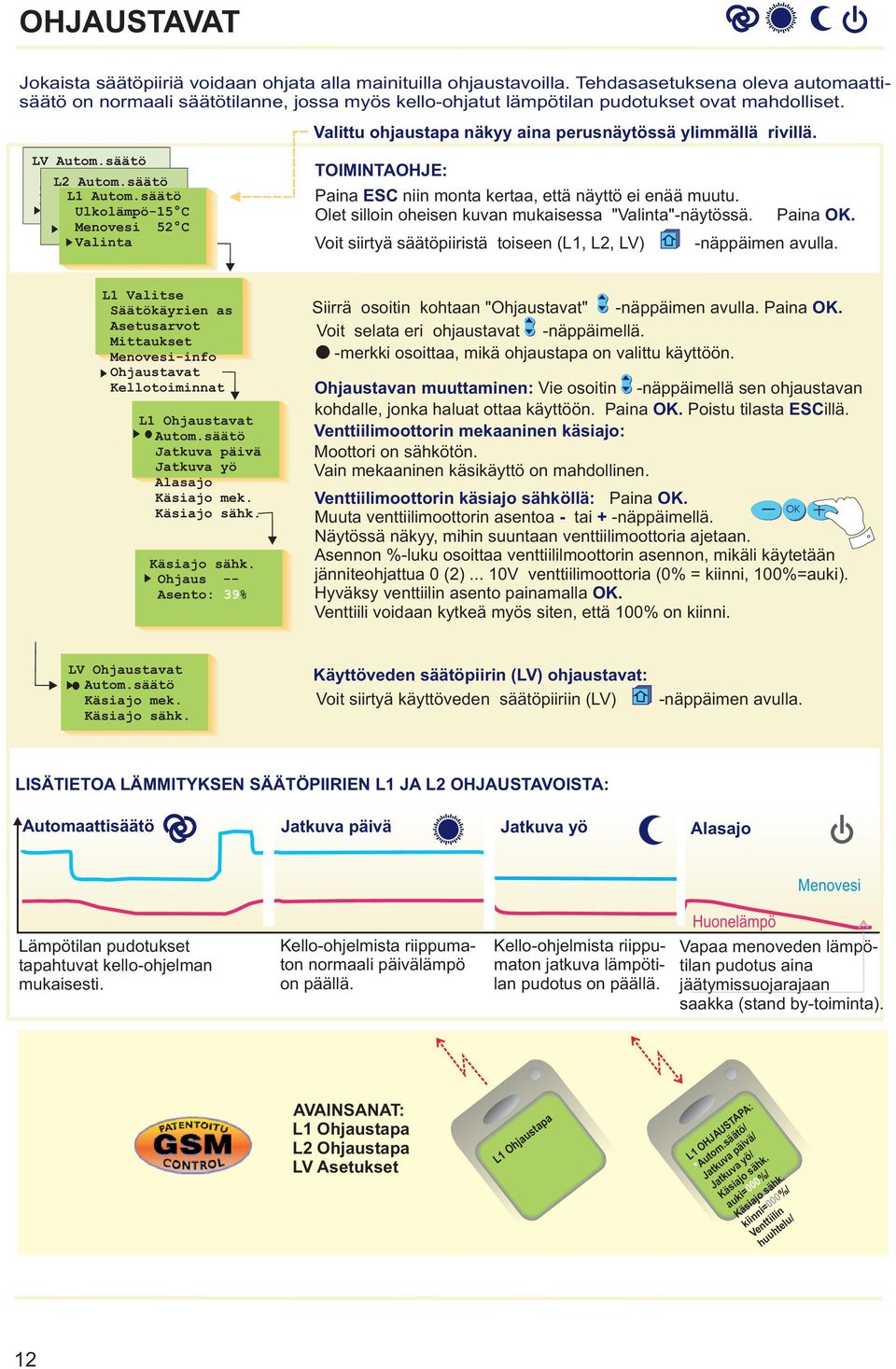

12 OHJAUSTAVAT Jokaista säätöpiiriä voidaan ohjata alla mainituilla ohjaustavoilla. Tehdasasetuksena oleva automaattisäätö on normaali säätötilanne, jossa myös kello-ohjatut lämpötilan pudotukset ovat mahdolliset. KV LV Automaattiohj Autom.säätö Ulkol. L2 Automaattiohj C Autom.säätö C Menovesi Ulkol. L1 C C C Automaattiohj Autom.säätö C Menovesi Ulkol. Ulkolämpö-15 C Menovesi C52 C Valittu ohjaustapa näkyy aina perusnäytössä ylimmällä rivillä. TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Voit siirtyä säätöpiiristä toiseen (L1, L2, LV) Paina OK. -näppäimen avulla. L1 Valitse Säätökäyrien Mittaukset as Säätökäyrien as Mittaukset Kellotoiminnat Menovesi-info Ohjaustavat Kellotoiminnat L1 Ohjaustavat Autom.säätö Jatkuva päivä Jatkuva yö Alasajo Käsiajo mek. Käsiajo sähk. Käsiajo sähk. sähk. Ajo: Ohjaus -/+ näppäim -- Kiinni Asento: Auki 39% Asento: 39% Siirrä osoitin kohtaan "Ohjaustavat" -näppäimen avulla. Paina OK. Voit selata eri ohjaustavat -näppäimellä. -merkki osoittaa, mikä ohjaustapa on valittu käyttöön. Ohjaustavan muuttaminen: Vie osoitin -näppäimellä sen ohjaustavan kohdalle, jonka haluat ottaa käyttöön. Paina OK. Poistu tilasta ESCillä. Venttiilimoottorin mekaaninen käsiajo: Moottori on sähkötön. Vain mekaaninen käsikäyttö on mahdollinen. Venttiilimoottorin käsiajo sähköllä: Paina OK. Muuta venttiilimoottorin asentoa - tai + -näppäimellä. OK + Näytössä näkyy, mihin suuntaan venttiilimoottoria ajetaan. Asennon %-luku osoittaa venttiililmoottorin asennon, mikäli käytetään jänniteohjattua 0 (2)... 10V venttiilimoottoria (0% = kiinni, 100%=auki). Hyväksy venttiilin asento painamalla OK. Venttiili voidaan kytkeä myös siten, että 100% on kiinni. _ LV Ohjaustavat Autom.säätö Käsiajo mek. Käsiajo sähk. Käyttöveden säätöpiirin (LV) ohjaustavat: Voit siirtyä käyttöveden säätöpiiriin (LV) -näppäimen avulla. LISÄTIETOA LÄMMITYKSEN SÄÄTÖPIIRIEN L1 JA L2 OHJAUSTAVOISTA: Automaattisäätö Jatkuva päivä Jatkuva yö Alasajo Menovesi Lämpötilan pudotukset tapahtuvat kello-ohjelman mukaisesti. Kello-ohjelmista riippumaton normaali päivälämpö on päällä. Kello-ohjelmista riippumaton jatkuva lämpötilan pudotus on päällä. Huonelämpö Vapaa menoveden lämpötilan pudotus aina jäätymissuojarajaan saakka (stand by-toiminta). AVAINSANAT: L1 Ohjaustapa L2 Ohjaustapa LV Asetukset L1 Ohjaustapa L1 OHJAUSTAPA: * Autom.säätö/ Jatkuva päivä/ Jatkuva yö/ Käsiajo sähk. auki= 000%/ Käsiajo sähk. kiinni= 000%/ Venttiilin huuhtelu/ 12

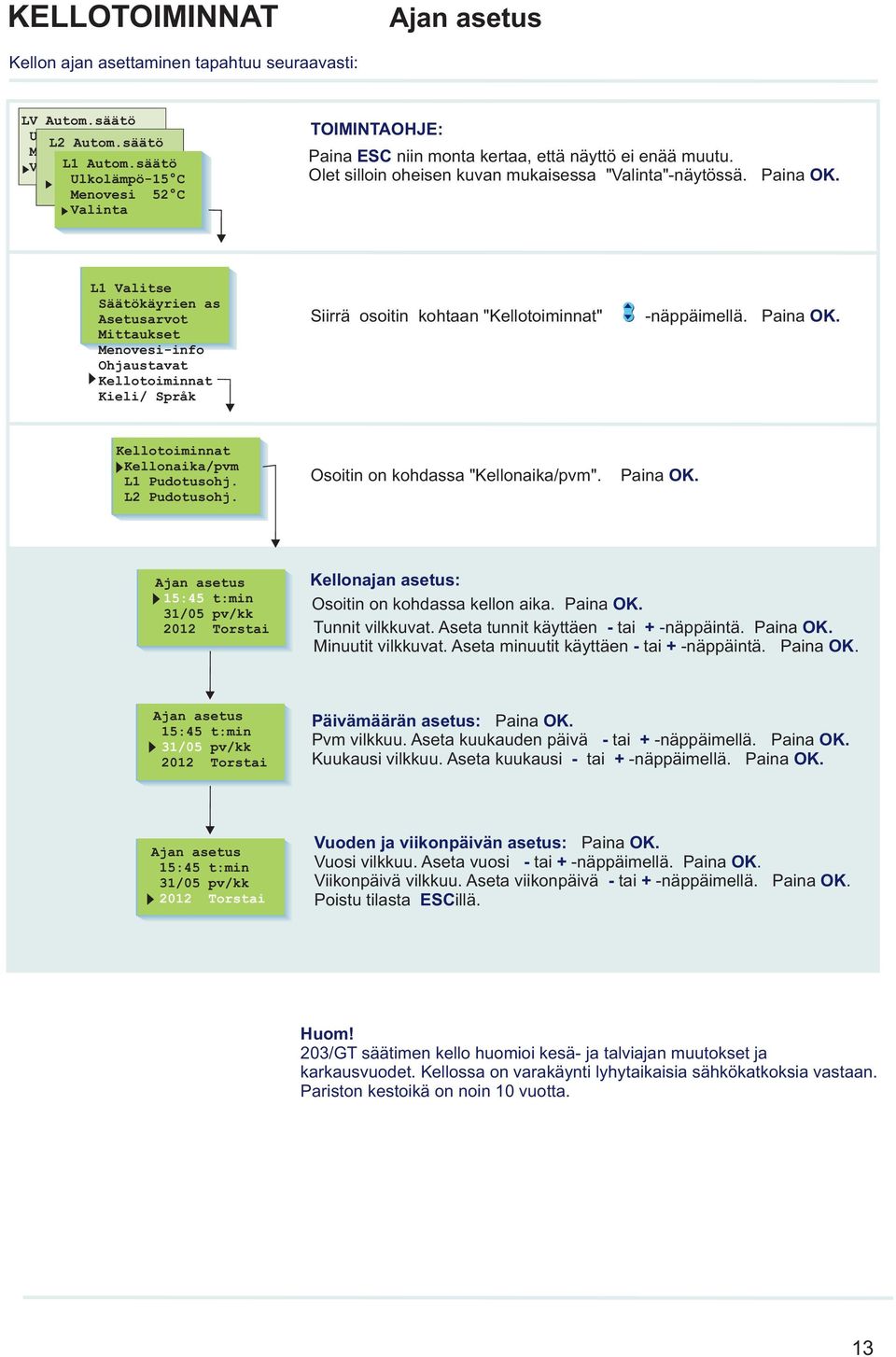

13 KELLOTOIMINNAT Ajan asetus Kellon ajan asettaminen tapahtuu seuraavasti: LV KV Autom.säätö Automaattiohj Ulkol. L2 Automaattiohj C Autom.säätö C Menovesi Ulkol. C C C L1 Autom.säätö C Menovesi Ulkolämpö-15 C C Menovesi 52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Siirrä osoitin kohtaan "Kellotoiminnat" -näppäimellä. Paina OK. Kellotoiminnat Kellonaika/pvm L1 Pudotusohj. L2 Pudotusohj. Osoitin on kohdassa "Kellonaika/pvm". Paina OK. Ajan asetus 15:45 t:min 31/05 pv/kk 2012 Torstai Kellonajan asetus: Osoitin on kohdassa kellon aika. Paina OK. Tunnit vilkkuvat. Aseta tunnit käyttäen - tai + -näppäintä. Paina OK. Minuutit vilkkuvat. Aseta minuutit käyttäen - tai + -näppäintä. Paina OK. Ajan asetus 15:45 t:min 31/05 pv/kk 2012 Torstai Päivämäärän asetus: Paina OK. Pvm vilkkuu. Aseta kuukauden päivä - tai + -näppäimellä. Paina OK. Kuukausi vilkkuu. Aseta kuukausi - tai + -näppäimellä. Paina OK. Ajan asetus 15:45 t:min 31/05 pv/kk 2012 Torstai Vuoden ja viikonpäivän asetus: Paina OK. Vuosi vilkkuu. Aseta vuosi - tai + -näppäimellä. Paina OK. Viikonpäivä vilkkuu. Aseta viikonpäivä - tai + -näppäimellä. Paina OK. Poistu tilasta ESCillä. Huom! 203/GT säätimen kello huomioi kesä- ja talviajan muutokset ja karkausvuodet. Kellossa on varakäynti lyhytaikaisia sähkökatkoksia vastaan. Pariston kestoikä on noin 10 vuotta. 13

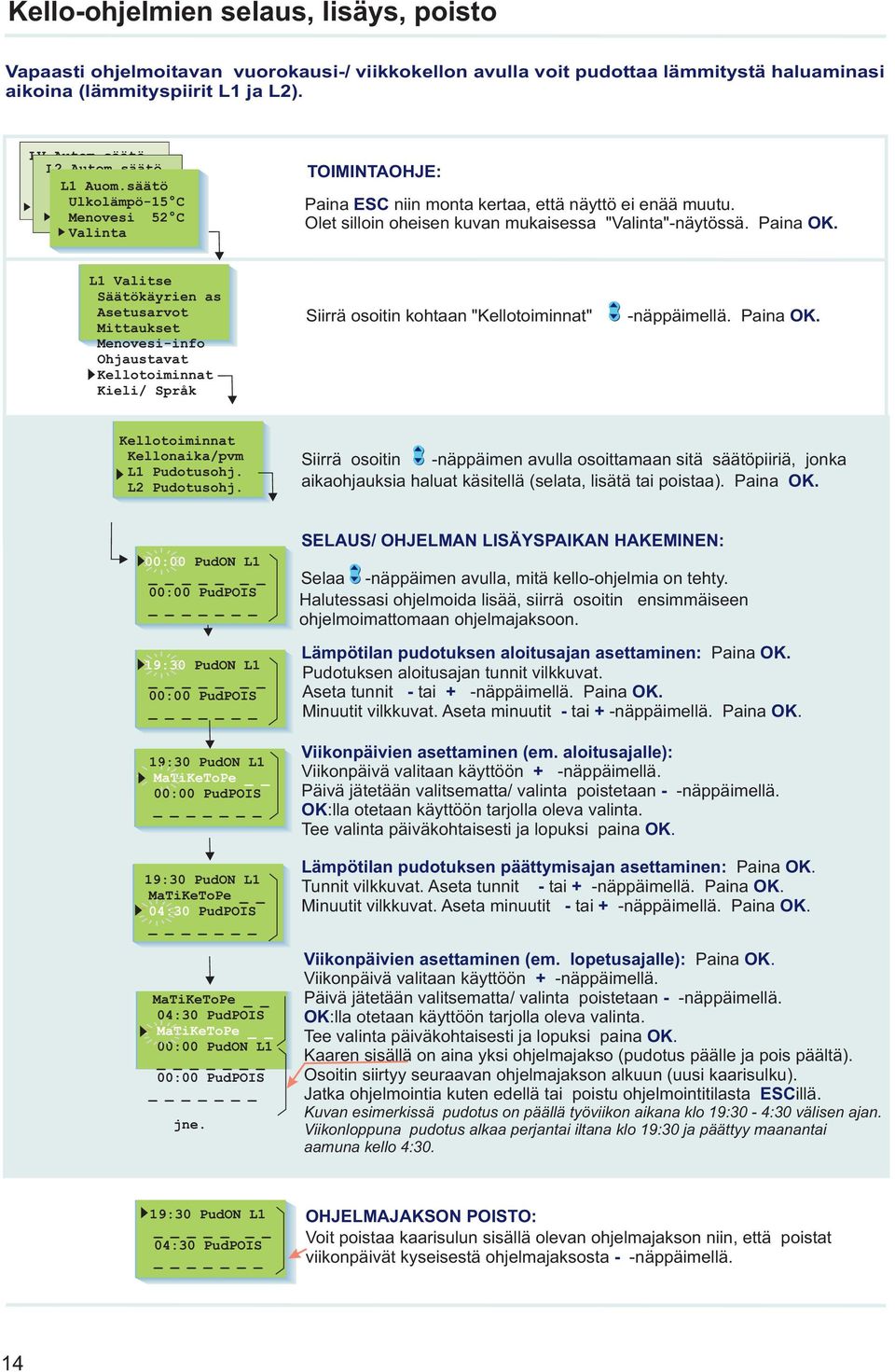

14 Kello-ohjelmien selaus, lisäys, poisto Vapaasti ohjelmoitavan vuorokausi-/ viikkokellon avulla voit pudottaa lämmitystä haluaminasi aikoina (lämmityspiirit L1 ja L2). KV LV Automaattiohj Autom.säätö Ulkol. L2 Automaattiohj Autom.säätö C C Menovesi Ulkol. L1 Auom.säätö C C C Menovesi Ulkolämpö-15 C Menovesi 52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Siirrä osoitin kohtaan "Kellotoiminnat" -näppäimellä. Paina OK. Kellotoiminnat Kellonaika/pvm L1 Pudotusohj. L2 Pudotusohj. Siirrä osoitin -näppäimen avulla osoittamaan sitä säätöpiiriä, jonka aikaohjauksia haluat käsitellä (selata, lisätä tai poistaa). Paina OK. 00:00 PudON L1 _ 00:00 PudPOIS _ 19:30 PudON L1 _ 00:00 PudPOIS _ 19:30 PudON L1 MaTiKeToPe 00:00 PudPOIS _ 19:30 PudON L1 MaTiKeToPe 04:30 PudPOIS _ MaTiKeToPe 04:30 PudPOIS MaTiKeToPe 00:00 PudON L1 _ 00:00 PudPOIS _ jne. SELAUS/ OHJELMAN LISÄYSPAIKAN HAKEMINEN: Selaa -näppäimen avulla, mitä kello-ohjelmia on tehty. Halutessasi ohjelmoida lisää, siirrä osoitin ensimmäiseen ohjelmoimattomaan ohjelmajaksoon. Lämpötilan pudotuksen aloitusajan asettaminen: Paina OK. Pudotuksen aloitusajan tunnit vilkkuvat. Aseta tunnit - tai + -näppäimellä. Paina OK. Minuutit vilkkuvat. Aseta minuutit - tai + -näppäimellä. Paina OK. Viikonpäivien asettaminen (em. aloitusajalle): Viikonpäivä valitaan käyttöön + -näppäimellä. Päivä jätetään valitsematta/ valinta poistetaan - -näppäimellä. OK:lla otetaan käyttöön tarjolla oleva valinta. Tee valinta päiväkohtaisesti ja lopuksi paina OK. Lämpötilan pudotuksen päättymisajan asettaminen: Paina OK. Tunnit vilkkuvat. Aseta tunnit - tai + -näppäimellä. Paina OK. Minuutit vilkkuvat. Aseta minuutit - tai + -näppäimellä. Paina OK. Viikonpäivien asettaminen (em. lopetusajalle): Paina OK. Viikonpäivä valitaan käyttöön + -näppäimellä. Päivä jätetään valitsematta/ valinta poistetaan - -näppäimellä. OK:lla otetaan käyttöön tarjolla oleva valinta. Tee valinta päiväkohtaisesti ja lopuksi paina OK. Kaaren sisällä on aina yksi ohjelmajakso (pudotus päälle ja pois päältä). Osoitin siirtyy seuraavan ohjelmajakson alkuun (uusi kaarisulku). Jatka ohjelmointia kuten edellä tai poistu ohjelmointitilasta ESCillä. Kuvan esimerkissä pudotus on päällä työviikon aikana klo 19:30-4:30 välisen ajan. Viikonloppuna pudotus alkaa perjantai iltana klo 19:30 ja päättyy maanantai aamuna kello 4:30. 19:30 PudON L1 _ 04:30 PudPOIS _ OHJELMAJAKSON POISTO: Voit poistaa kaarisulun sisällä olevan ohjelmajakson niin, että poistat viikonpäivät kyseisestä ohjelmajaksosta - -näppäimellä. 14

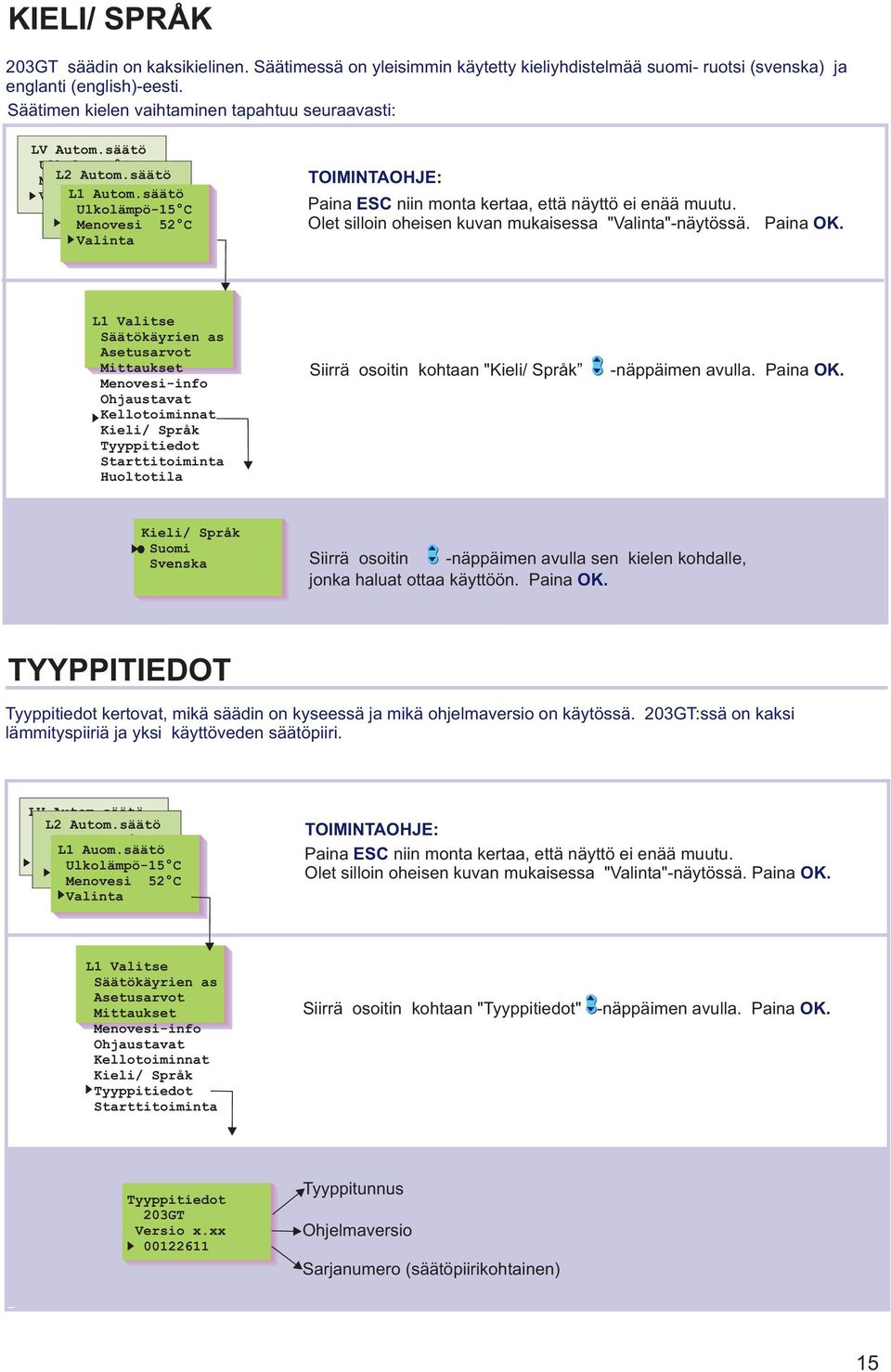

15 KIELI/ SPRÅK 203GT säädin on kaksikielinen. Säätimessä on yleisimmin käytetty kieliyhdistelmää suomi- ruotsi (svenska) ja englanti (english)-eesti. Säätimen kielen vaihtaminen tapahtuu seuraavasti: KV LV Automaattiohj Autom.säätö Ulkol. L2 Automaattiohj C Menovesi Ulkol. L2 Autom.säätö C Menovesi Ulkol. L1 Autom.säätö C C Menovesi Ulkolämpö-15 C Menovesi 52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Huoltotila Siirrä osoitin kohtaan "Kieli/ Språk -näppäimen avulla. Paina OK. Kieli/ Språk Suomi Svenska Siirrä osoitin -näppäimen avulla sen kielen kohdalle, jonka haluat ottaa käyttöön. Paina OK. TYYPPITIEDOT Tyyppitiedot kertovat, mikä säädin on kyseessä ja mikä ohjelmaversio on käytössä. 203GT:ssä on kaksi lämmityspiiriä ja yksi käyttöveden säätöpiiri. KV LV Autom.säätö Automaattiohj Ulkol. L2 Autom.säätö Automaattiohj C Menovesi Ulkol. C Menovesi L1 Auom.säätö C Ulkolämpö-15 C Menovesi 52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Siirrä osoitin kohtaan "Tyyppitiedot" -näppäimen avulla. Paina OK. Tyyppitiedot 203GT Versio x.xx Tyyppitunnus Ohjelmaversio Sarjanumero (säätöpiirikohtainen) 15

16 STARTTITOIMINTA Säätötavan valinta Starttitoiminnassa säädin tunnistaa siihen kytketyt anturit. Menovesiantu-reiden perusteella säädin ottaa käyttöön säätöpiirit (L1, L2 ja LV). Oletuk-sena on perussäädin jokaisessa säätöpiirissä. Jos säätimeen on kytketty huonelämpötilan mittausanturi, voit muuttaa lämmityksen säätöpiirin (L1 ja L2) itseoppivaksi säätimeksi. Starttitoiminta aktivoi käyttöön myös antureiden vikahälytykset. Perussäädin ohjaa menoveden lämpötilaa asetetun säätökäyrän mukaisesti. Itseoppiva säädin muokkaa säätökäyrää automaattisesti huoneanturilta saamansa palautteen perusteella. Itseoppivuuden maksimivaikutus on 10%. Säätökäyrän asettelu -näytössä i-kirjain kertoo, että itseoppivuus on käytössä. KV LV L2 Automaattiohj Ulkol. L1 Automaattiohj Auom.säätö Ulkol. C Menovesi Ulkolämpö-15 C C Menovesi C Menovesi 52 C TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Huoltotila Säätötapa L1 perussäädin L1 itseoppiva L1 ei käytössä L2 perussäädin L2 itseoppiva L2 ei käytössä LV säädin LV ei käytössä Siirrä osoitin kohtaan "Starttitoiminta" Selaus: Selaa valittavissa olevat säädintyypit säätöpiireittäin -näppäimellä. -merkki osoittaa, mikä säädintyyppi on valittu käyttöön missäkin säätöpiirissä. Säädintyypin muuttaminen: Vie osoitin haluamaasi kohtaan -näppäimen avulla. Paina OK. Antureiden käyttöönotto ja antureiden poistaminen käytöstä: Jos kytket anturin säätimeen tai irrotat anturin säätimeltä, tulee sinun käydä starttitoiminnassa, jolloin säädin ottaa käyttöön tai poistaa anturit käytöstä. Siirrä osoitin kohtaan "Starttitoiminta" -näppäimen avulla. Paina OK. Säädin tunnistaa siihen kytketyt anturit ja näyttää valittavissa olevat säätötavat. Säätimen tehdasasetuksena on perussäädin. -näppäimellä ja paina OK. TIETOA ITSEOPPIVUUDESTA: TMR TMR/P Itseoppivuuden merkki L1 Käyrä:i -20 = 50 C 0 = 34 C +20 = 18 C Itseoppivuusalue L1 Käyrä:i -20 = 50 C 0 = 34 C + 20 = 18 C C C Itseoppivuutta tapahtuu, mikäli huonelämpö poikkeaa vähintään 1 C asetusarvostaan ulkolämpötilan ollessa vähintään 4 tunnin ajan alueella C tai C. Säätökäyrän automaattinen korjaus tapahtuu 0 C tai -20 C asettelupisteen kohdalla. Korjauksen nopeus on 1 C 4 tunnin aikana. Korjauksen maksimimäärä on +/- 10% käyrän asetusarvosta. Mikäli säätökäyrän asettelua muutetaan joko näppäimistöltä, GSM:ltä tai valvomosta, itseoppivuus alkaa alusta. Itseoppivuus edellyttää, että käytetään huoneanturia (TMR). Itseoppivaa säätöä ei saa käyttää, jos käytössä on huonekompensointiyksikkö (TMR/P). Lämpötilan pudotusten aikana itseoppivuus ei ole toiminnassa. Esimerkkejä itseoppivan säätimen toiminnasta: Jos ulkolämpötila on välillä C, itseoppivuus tapahtuu säätökäyrän asettelupisteessä: -20 C. Esimerkiksi asetusarvon ollessa 50 C, itseoppivuusalue on C (+/- 10% asetusarvosta). Jos ulkolämpötila on välillä C, itseoppivuus tapahtuu säätökäyrän asettelupisteessä: -0 C. Esimerkiksi asetusarvon ollessa 34 C, itseoppivuusalue on C (+/- 10% asetusarvosta). 16

17 HÄLYTYKSET 203GT hälyttää poikkeavissa tilanteissa. Hälytystilanteessa säätimestä kuuluu hälytysääni ja näyttöön tulee hälytysilmoitus. Lisäksi hälytysreleen kosketin sulkeutuu. Huom! Vaikka hälytyksen syy on poistunut, jää viimeinen hälytys pysyvästi näyttöön, kunnes se kuitataan. Mikäli säätimeen on kytketty GSM-modeemi, välittyy hälytys haluttuun GSM-puhelimeen tekstiviestinä. 203GT:hen n on mahdollista kytkeä myös ulkopuolisia hälytyksiä, esim. vesivuoto, verkoston veden paine jne. (hälytysten nimeäminen tapahtuu tekstieditoinnilla). Säädin hälyttää, jos varaajan yläosan lämpötila ylittää 95 C. Lisäksi täysitehoisessa maalämmityksessä säädin hälyttää, jos säädin kytkee sähkövastuksen päälle. Anturivikahälytykset: Hälytys! 03/01 10:22 Mittaus 1 Ulkolämpö err Jäätymisvaarahälytys: Poikkeamahälytys: Poikkeamahälytys 03/03 21:55 Mittaus 2 L1 Menovesi 25 Käyttöveden ylilämpöhälytys: Ylilämpö! 04/05 23:32 Mittaus 7 LV Menovesi 78 ULKOPUOLISET HÄLYTYKSET: "Lämpörele" Jäätymisvaara! 21/12 09:55 Mittaus 2 L1 Menovesi 8 "Vedenpaine" "Lokasäiliö" "Vesivuoto" Anturivikatapauksessa säätimestä kuuluu hälytysääni ja näyttöön tulee hälytysilmoitus: Hälytys! mittausnumero ja mittausnimi sekä err. Hälytysreleen kosketin sulkeutuu (riviliittimet 31 ja 32). Säädin antaa jäätymisvaarahälytyksen, jos menoveden lämpötila alittaa menoveden vapaan pudotuksen alarajasta tai huonelämpötilan alarajasta lasketun raja-arvon. Näytössä on menoveden tämänhetkinen lämpötila. (ks. sivu 30). Säädin antaa poikkeamahälytyksen, jos menoveden lämpötila poikkeaa pysyvästi (tehdasasetus 60 min) säätimen määräämästä menoveden lämpötilasta. (Sallittu maksimipoikkeama annetaan erikoishuollon "L1PoikHäl" -asetusarvossa ja hälytyksen edellyttämä poikkeaman kesto "PoikHälHid" -asetusarvossa, sivu 30.) Jos käyttöveden menoveden lämpötila ylittää "LV-hälytys" -rajan (tehdasasetus 70 C), siitä aiheutuu hälytys. Näytössä on menoveden tämänhetkinen lämpötila. Hälytysreleen kosketin sulkeutuu (riviliittimet 31 ja 32). Katso kohta " ", sivu 21. Mittaukset 6 ja 11 hälytyskäytössä: Mittauksia 6 ja 11 voidaan käyttää myös ulkopuolisten hälytysten ilmaisuun (potentiaalivapaa kosketin). Tällöin tulee kyseisen mittauksen riviliittimille kytkeä 30k9 vastus. Sulkeutuva hälytys 30k9 Kun kosketin on auki, näytössä on "1 ". Kun kosketin sulkeutuu, tapahtuu hälytys, ja näytössä näkyy kyseinen hälytys. Avautuva hälytys Digitaalitulot hälytyskäytössä: Digitaalituloja Dig 1, Dig 2 ja Dig 3 voidaan käyttää ulkopuolisten hälytysten vastaanottoon. Hälytykset ovat nimettävissä aiheen mukaan, esim. Vesivahinko (käyttöönotto s. 34). Kun digitaalituloon kytketty kosketin sulkeutuu, tapahtuu hälytys ja näyttöön tulee teksti " err". Jos hälytyksiä ei ole nimetty, hälytystilanteessa näyttöön tulee Hälytys! Dig 1 (2,3) ja hälytysreleen kosketin sulkeutuu (riviliitt. 31 ja 32). 30k9 Kun kosketin on kiinni, näytössä on "1 ". Kun kosketin avautuu, tapahtuu hälytys, ja näytössä näkyy kyseinen hälytys. HÄLYTYSRELEEN KYTKENTÄ: 24 VAC/ 1A 32 Hälytyskeskus HÄLYTYKSEN KUITTAUS: Hälytysääni vaiennetaan painamalla mitä tahansa näppäintä. Samalla näyttö palaa siihen tilaan, jossa se oli vian ilmetessä tai jos on muita anturivikoja, näyttöön tulee niistä hälytystiedot. Jos näppäimiin ei kosketa 20 sekuntiin, hälytysilmoitus palaa näyttöön, ellei vikaa ole korjattu. Lisävarusteena saatava GSM-modeemi tarjoaa edullisen "minivalvomoratkaisun". Hälytystieto ohjataan haluttuihin GSM-numeroihin (1 ja 2) (ks. sivu 37). Hälytystilanteessa säädin lähettää ensin GSM 1:een tekstiviestin, jossa ilmenee hälytyksen syy. Hälytys kuitataan GSM:llä lähettämällä sama viesti takaisin säätimelle. Mikäli hälytystä ei kuitata GSM 1:stä 5 min sisällä hälytyksestä, säädin lähettää uudelleen tekstiviestin molempiin GSMnumeroihin. 17

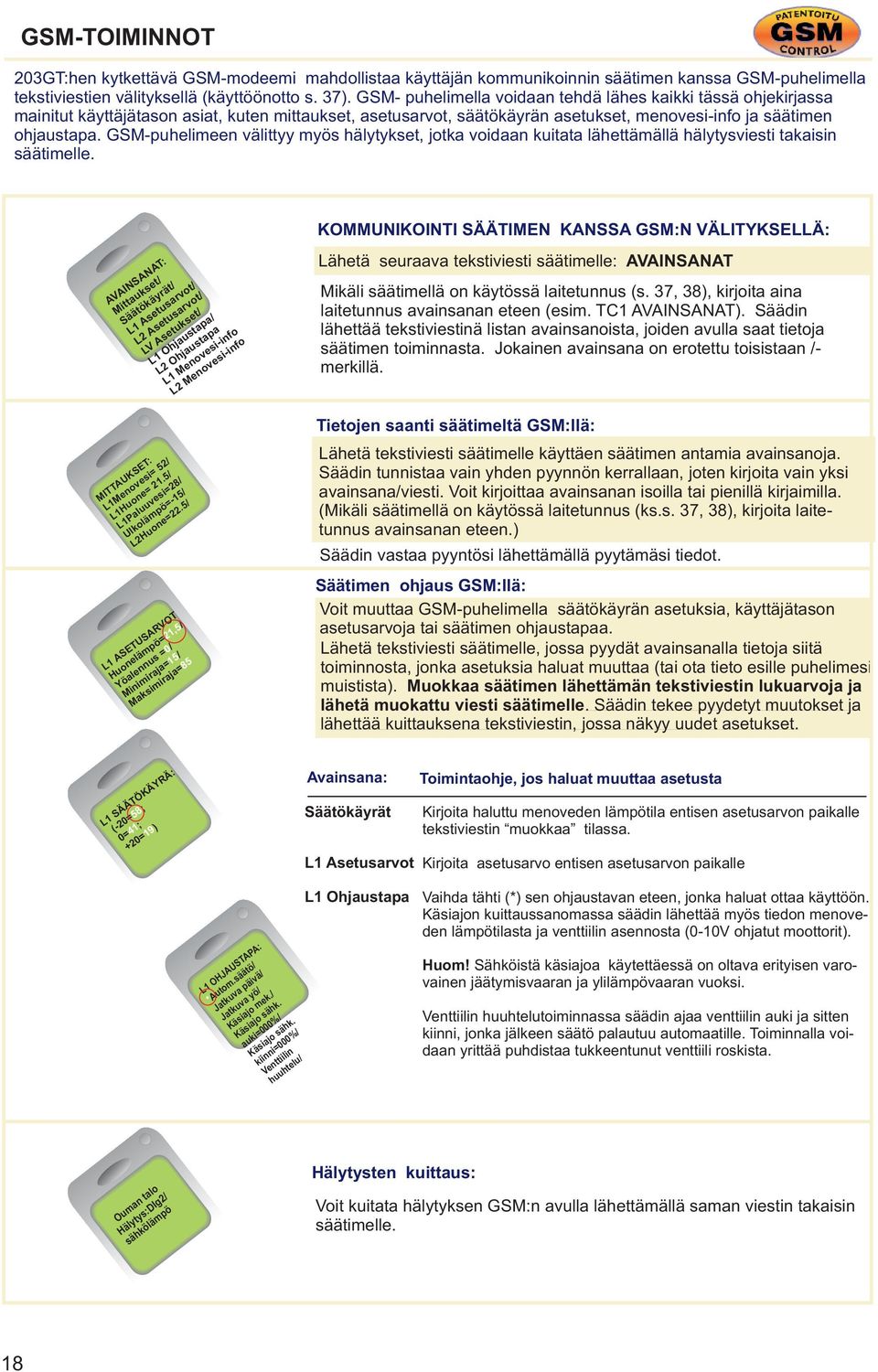

18 GSM-TOIMINNOT 203GT:hen kytkettävä GSM-modeemi mahdollistaa käyttäjän kommunikoinnin säätimen kanssa GSM-puhelimella tekstiviestien välityksellä (käyttöönotto s. 37). GSM- puhelimella voidaan tehdä lähes kaikki tässä ohjekirjassa mainitut käyttäjätason asiat, kuten mittaukset, asetusarvot, säätökäyrän asetukset, menovesi-info ja säätimen ohjaustapa. GSM-puhelimeen välittyy myös hälytykset, jotka voidaan kuitata lähettämällä hälytysviesti takaisin säätimelle. MITTAUKSET: L1Menovesi= 52/ L1Huone= 21.5/ L1Paluuvesi=28/ Ulkolämpö=-15/ L2Huone=22.5/ L1 ASETUSARVOT Huonelämpö= 21,5/ Yöalennus = 0/ Minimiraja= 15/ Maksimiraja= 85 AVAINSANAT: Mittaukset/ Säätökäyrät/ L1 / L2 / LV Asetukset/ L1 Ohjaustapa/ L2 Ohjaustapa L1 Menovesi-info L2 Menovesi-info KOMMUNIKOINTI SÄÄTIMEN KANSSA GSM:N VÄLITYKSELLÄ: Lähetä seuraava tekstiviesti säätimelle: AVAINSANAT Mikäli säätimellä on käytössä laitetunnus (s. 37, 38), kirjoita aina laitetunnus avainsanan eteen (esim. TC1 AVAINSANAT). Säädin lähettää tekstiviestinä listan avainsanoista, joiden avulla saat tietoja säätimen toiminnasta. Jokainen avainsana on erotettu toisistaan /- merkillä. Tietojen saanti säätimeltä GSM:llä: Lähetä tekstiviesti säätimelle käyttäen säätimen antamia avainsanoja. Säädin tunnistaa vain yhden pyynnön kerrallaan, joten kirjoita vain yksi avainsana/viesti. Voit kirjoittaa avainsanan isoilla tai pienillä kirjaimilla. (Mikäli säätimellä on käytössä laitetunnus (ks.s. 37, 38), kirjoita laitetunnus avainsanan eteen.) Säädin vastaa pyyntösi lähettämällä pyytämäsi tiedot. Säätimen ohjaus GSM:llä: Voit muuttaa GSM-puhelimella säätökäyrän asetuksia, käyttäjätason asetusarvoja tai säätimen ohjaustapaa. Lähetä tekstiviesti säätimelle, jossa pyydät avainsanalla tietoja siitä toiminnosta, jonka asetuksia haluat muuttaa (tai ota tieto esille puhelimesi muistista). Muokkaa säätimen lähettämän tekstiviestin lukuarvoja ja lähetä muokattu viesti säätimelle. Säädin tekee pyydetyt muutokset ja lähettää kuittauksena tekstiviestin, jossa näkyy uudet asetukset. L1 SÄÄTÖKÄYRÄ: (-20= 58; 0= 41; +20= 19) Avainsana: Säätökäyrät L1 Toimintaohje, jos haluat muuttaa asetusta Kirjoita haluttu menoveden lämpötila entisen asetusarvon paikalle tekstiviestin muokkaa tilassa. Kirjoita asetusarvo entisen asetusarvon paikalle L1 OHJAUSTAPA: * Autom.säätö/ Jatkuva päivä/ Jatkuva yö/ Käsiajo mek./ Käsiajo sähk. auki=000%/ Käsiajo sähk. kiinni=000%/ Venttiilin huuhtelu/ L1 Ohjaustapa Vaihda tähti (*) sen ohjaustavan eteen, jonka haluat ottaa käyttöön. Käsiajon kuittaussanomassa säädin lähettää myös tiedon menoveden lämpötilasta ja venttiilin asennosta (0-10V ohjatut moottorit). Huom! Sähköistä käsiajoa käytettäessä on oltava erityisen varovainen jäätymisvaaran ja ylilämpövaaran vuoksi. Venttiilin huuhtelutoiminnassa säädin ajaa venttiilin auki ja sitten kiinni, jonka jälkeen säätö palautuu automaatille. Toiminnalla voidaan yrittää puhdistaa tukkeentunut venttiili roskista. Ouman talo Hälytys:DIg2/ sähkölämpö Hälytysten kuittaus: Voit kuitata hälytyksen GSM:n avulla lähettämällä saman viestin takaisin säätimelle. 18

19 HUOLTOTILAAN SIIRTYMINEN 203GT:ssä huoltotilaan pääsy rajoitetaan käyttäjäoikeuksilla. Huoltotilaan pääsevät vain sellaiset henkilöt, joilla on käytössään huoltokoodi. Huoltotilassa on tyypillisiä viritysarvoja ja asetusarvoja, joita huoltomies tarvitsee järjestelmän käyttöönoton yhteydessä. Maalämmityksen käyttöönotto tapahtuu tässä tilassa. Tästä alkaa huoltomiehelle tarkoitettu huolto-opas (s ). Erikoishuoltotilassa voidaan tehdä harvemmin tarvittavia asetuksia, kuten tehtaan alkuasetusten palautus, erikoisasetusarvot, mittauksen 6 asetukset, digitaalitulojen asetukset, LON- asetukset, väylämittausten käyttöönotto sekä tekstiviesti- ja modeemiasetukset. KV LV Autom.säätö Automaattiohj Ulkol. L2 Autom.säätö Automaattiohj C Menovesi Ulkol. C L1 Autom.säätö C Menovesi Ulkolämpö-15 C Menovesi 52 C HUOLTOTILAAN SIIRTYMINEN: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa ""-näytössä. Paina OK. Voit siirtyä säätöpiiristä toiseen (L1, L2, LV) -näppäimen avulla. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Huoltotila Siirrä osoitin kohtaan "Huoltotila" L1 Huoltotila Anna huoltokoodi näppäimellä. Paina OK. Paina OK. Aseta huoltokoodi numero kerrallaan oikeaksi - tai + -näppäimellä ja paina kunkin numeron jälkeen OK. HUOLTOTILA: L1 Huoltotila Viritysarvot Trendit Mootorivalinta Maalämmitys Erikoishuolto Valitse oheisesta valikosta mitä asiaa haluat käsitellä. -näppäimellä, Jokainen kohta on esitetty yksityiskohtaisesti omalla sivullaan. ERIKOISHUOLTO: Erikoishuolto Aset.palautus Mitt. 6 asetus Mitt.11 asetus Dig1 valinta Dig2 valinta Dig3 valinta LON käytt.otto Väylämittaukset Tekstiviestias. 19

20 VIRITYSARVOT 203GT:ssä on kolme PID-säädintä. Viritysarvojen muuttaminen saattaa tulla tarpeelliseksi esimerkiksi maalämmityksen käyttöönottotilanteessa, mikäli tehtaan alkuasetusarvoilla tapahtuu säädössä huojuntaa. Käyttöveden säätöpiirissä PID:n lisäksi voidaan asettaa ennakointi ja pika-ajo. Viritys tapahtuu seuraavasti: Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. L1 Huoltotila Viritysarvot Trendit Osoitin on kohdassa "Viritysarvot". Paina OK. L1 Viritysarvot P-alue: 140 C I-aika: D-aika: s s Siirrä osoitin haluamaasi kohtaan -näppäimellä. Paina OK. Tee muutokset - tai + -näppäimellä. Hyväksy painamalla OK. LV Viritysarvot P-alue: 70 C I-aika: D-aika: s s Ennakoint 100 C Pika-ajo 5 % Siirtyminen säätöpiiristä toiseen tapahtuu -näppäimellä. TIETOJA VIRITYSARVOISTA: Asetusarvo: Tehdasasetus: Asettelualue: Merkitys: Huom! P-alue P-alue L1, L2: 140 C LV: 70 C C C Menoveden lämpötilan muutoksen suuruus, jolla moottori ajaa venttiiliä 100%. Esim. Jos menoveden lämpötila muuttuu 10 C ja P-alue on 100 C, muuttuu moottorin asento 10%. I-aika I-aika L1, L2: 50s LV: 18 s s s Menoveteen jäänyt lämpötilan poikkeama asetusarvoon nähden korjataan ajamalla P-ajomäärä joka I-jakson aikana. D-aika D-aika L1, L2: 0.0 s LV: 0.0 s s s Säädön reagoinnin nopeutus lämpötilan muuttuessa. Varo vakiohuojuntaa! Ennakointi LV: 100 C C Nopeuttaa säätöä käyttöveden kulutusmuutoksissa käyttämällä kiertovesianturin mittaustietoa. Kulutusmuutoksiin reagointi pienenee, kun ennakointiarvoa kasvatetaan. Pika-ajo LV: 5 % % Toimii kulutusmuutoksien aikana. Nopeisiin lämpötilan muutoksiin reagointi vähenee, kun arvoa pienennetään. Huom! Tehtaan alkuasetukset voivat poiketa edellä mainituista. Käyttöveden 3-tiesekoitussäädössä lyhennä I-aikaa (noin 12 sekunniksi). 20

21 HUOLLON ASETUSARVOT 203GT:ssä on kolmenlaisia asetusarvoja: a) käyttäjätason asetusarvot, joita käyttäjä saa muuttaa (s. 6-8) b) huoltotilan asetusarvot, joita huoltomies voi joutua muuttamaan c) erikoishuoltotilan harvoin muutettavat asetusarvot (s. 30) Tehtaalla asetettujen alkuasetusten palautus tehdään erikoishuollossa (s. 29). Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. L1 Huoltotila Viritysarvot Trendit Siirrä osoitin kohtaan "" -näppäimellä. Paina OK. L1 Ulkol.hidas 2h Esikorotus 0h Siirrä osoitin -näppäimellä sen asetuksen kohdalle, jonka arvoa haluat muuttaa. Paina OK. Muuta asetusarvoa - tai + -näppäimellä. Paina OK. LV LV-hälytys 70 C Siirry käyttöveden säätöpiiriin -näppäimen avulla. Siirrä osoitin -näppäimellä sen asetuksen kohdalle, jonka arvoa haluat muuttaa. Paina OK. Muuta asetusarvoa - tai + -näppäimellä. Paina OK. TIETOJA HUOLTOTILAN ASETUSARVOISTA: Asetusarvo: Tehdasasetus: Asettelualue: Merkitys: Huom! Ulkolämpötilan hidastus L1: 0 h L2: 0h h h Ulkolämmön mittauksen seurantajakson pituus, jolta säädin laskee keskiarvon. Keskiarvomittauksen perusteella tapahtuvat menoveden säätö ja pumpun ohjaus. Esikorotus L1: L2: 0h 0h 0...5h 0...5h Yöpudotuksen jälkeisen automaattisen esikorotuksen kestoaika. LV-hälytys 70 C C Käyttöveden hälytysraja. Hälytysraja nousee automaattisesti käyttöveden korotustoiminnan aikana. 21

22 TRENDIT Trendinäytössä on mahdollista seurata menoveden lämpötilan vaihtelua graafisen kuvaajan avulla. Voit itse määrittää, kuinka usein lämpötilaa mitataan. Tehdasasetuksena näytteenottoväli on sekunti. Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. L1 Huoltotila Viritysarvot Trendit Moottorivalinta Siirrä osoitin kohtaan "Trendit" -näppäimellä. Paina OK. L1 Menov.trendi Trendinäyttö Näyteväli 1s Jos haluat nähdä menoveden lämpötilakuvaajan, paina OK. Voit lukea graafisesti menoveden lämpötilan vaihteluita. Näytön oikeaan reunaan on painettu menoveden lämpötila-asteikko. Menoveden tarkka lämpötila näkyy myös lukuarvona. L1 Trendi Menovesi 45 C Ajos.[ + ] L1 Trendi Menovesi 45 C Asento 0% Menoveden lämpötila Menoveden lämpötila Jos käytössä on 3-tilaohjattu moottori, näytössä näkyy, mihin suuntaan venttiilimoottoria ajetaan. + merkki osoittaa, että venttiilimoottoria ajetaan auki suuntaan. - merkki osoittaa, että venttiilimoottoria ajetaan kiinni suuntaan. Jos käytössä on jänniteohjattu moottori, (0 10V tai V) näytössä näkyy, venttiilimoottorin asentotieto. (0% = kiinni, 100% = auki). Painamalla ryhmänvaihtonäppäintä voit tarkastella muiden säätöpiirien menoveden lämpötilaa trendinäyttönä. Poistu näytöstä ESCillä. L1 Menov.trendi Trendinäyttö Näyteväli 1s Jos haluat muuttaa näyteväliä, siirrä osoitin kohtaan "Näyteväli" -näppäimellä. Paina OK. Aika vilkkuu. Aseta aika - tai + -näppäimellä. Paina OK. 22

23 MOOTTORIVALINTA Moottorivalinnassa valitaan kunkin säätöpiirin venttiilimoottorin ohjaustapa. Vaihtoehtoina on joko 24VAC 3-tilaohjaus tai DC -jänniteohjaus (0...10V tai V). Säätöpiirin L1 venttiilimoottorin ohjauslähtö on M1. Säätöpiirin L2 venttiilimoottorin ohjauslähtö on M2. Säätöpiirin LV venttiilimoottorin ohjauslähtö on M3. Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. L1 Huoltotila Viritysarvot Trendit Moottorivalinta Maalämmitys Siirrä osoitin kohtaan "Moottorivalinta" -näppäimellä. Paina OK. L1 Moott.valinta 3tila/aika150s 0-10V 2-10V Siirrä osoitin sen moottorin ohjaustavan kohdalle, jonka haluat ottaa käyttöön -näppäimellä. Paina OK. Valittuasi moottorille ohjaustavan, säädin kysyy moottorin ajoaikaa. Ajoaika kertoo, kuinka monta sekuntia kuluu, jos moottori ajaa yhtäjaksoisesti venttiilin kiinni asennosta auki asentoon. Aseta aika - tai + -näppäimellä. Paina OK. -merkki osoittaa, mikä ohjaustapa on valittu käyttöön. -näppäimellä voit siirtyä säätöpiiristä toiseen. VENTTIILIMOOTTOREIDEN KYTKENTÄ: 3-tilaohjattu moottori (24VAC) V tai V DC-ohjattu moottori (24 VAC) Auki Kiinni 3-tila 24 VAC L1 moottori (ohjauslähtö M1) Auki Kiinni 3-tila 24 VAC Auki Kiinni 3-tila 24 VAC L2 moottori LV moottori (ohjauslähtö M2) (ohjauslähtö M3) 24 VAC 0-10V tai 2-10V L1 moottori (ohjauslähtö M1) 24 VAC 0-10V tai 2-10V 24 VAC 0-10V 24 tai VAC 2-10V L2 moottori LV moottori (ohjauslähtö M2) (ohjauslähtö M3) 23
