ALUKSI. Käyttöpaneeli EH-

Koko: px
Aloita esitys sivulta:

Download "ALUKSI. Käyttöpaneeli EH-"

Transkriptio

1 201GT Käsikirja Lämmönsäädin Lämpöässän 201GT säädin on uuden sukupolven digitaalinen lämmönsäädin, jonka monipuolisuus, älykkyys ja avoimuus tekevät siitä ihanteellisen säätimen mitä erilaisimpiin vesikiertoisiin lämmitysjärjestelmiin. Monipuoliset ominaisuudet: Selkeätoiminen käyttöpaneeli Yksi lämmityksen säätöpiiri Monipuoliset mittaukset ja venttiiliohjaukset Erilaiset lämmitysjärjestelmät: Radiaattori- eli patterilämmitys Lattialämmitys Ilmastoinnin esisäätö 1 Etäkäyttömahdollisuudet: GSM Control Tekstiviestikäyttö kaikille GSM-puhelimille EH-net Web-pohjainen käyttö Internetin tai kiinteistön lähiverkon kautta Muut etäkäyttömahdollisuudet Mahdollisuus liittyä Modbus tai LONprotokollaa käyttäviin valvomoratkaisuihin sovitinkorttien (lisävaruste) avulla. EH-net MODBUS Web-pohjainen etäohjaus ja valvonta tapahtuu lisävarusteena saatavan EH-net -palvelimen avulla, jota käytetään selkeän käyttöliittymän avulla webselaimella.

2 ALUKSI Onnittelut erinomaisesta valinnastanne! Olet hankkinut monipuolisen uuden sukupolven asuin- ja liikerakennusten lämmönsäätimen - huipputuotteen joka soveltuu käytettäväksi mitä erilaisimpiin käyttökohteisiin ja lämmitysjärjestelmiin. Seuraavaksi esittelemme säätimen ja käyttöohjeen käytön perusperiaatteet. Käyttöpaneeli Säätöpiiritunnus ilmaisee, että kyseessä on lämmityksen säädin Selaus- näppäimellä > osoitin liikkuu ylös ja alas Ryhmänvaihto- näppäin, jolla pääset säätöpiiristä toiseen. Ryhmänvaihtonäppäin ei ole käytössä 201GT:ssä Esimerkkikuvassa nähdään säätöpiirin ohjaustapa Venttiilimoottorin ohjaustapaa ilmaisevat symbolit. Säädin ohjaa 3-tilaohjattua moottoria auki. Säädin ohjaa 3-tilaohjattua moottoria kiinni. Pylvään korkeus kuvaa jänniteohjatun venttiilimoottorin asentoa. Venttiili on täysin auki (100%) ja ohjausjännite on 10 V. Venttiili on täysin kiinni (0%) ja ohjausjännite on 0 V. 2 V ( V moottori). Lisää -näppäin Huom! Kun painat + näppäintä oheisessa perusnäyttötilassa, säädin näyttää vuorotellen kaikki mittaustulokset, jonka jälkeen se siirtyy takaisin perusnäyttötilaan. Peruutus - näppäin, paluu edelliseen näyttöön INFO-näppäimellä saat toimintaohjeita tai lisätietoa näyttöön tulevana tekstinä eri käyttötilanteissa. Web-pohjainen käyttöliittymä Vähennänäppäin Hyväksynäppäin EH- Ouman-säätimiä voidaan ohjata ja valvoa myös edullisen web-käyttöliittymän avulla. Suurehkojenkin Ouman-kiinteistöautomaatiojärjestelmien etäohjaus ja -valvonta on helppoa ja havainnollista web-selaimella, ajasta ja paikasta riippumatta.

3 Käyttäjäopas SISÄLTÖ Säätökäyrien asetukset Mittaukset, nimeäminen Tietoa mittauksista ja anturikytkennöistä Menovesi-info (menoveden lämpötilan määräytyminen) Ohjaustavat Kellotoiminnat Kielivalinta, språkval Tyyppitiedot ja lisävarusteet Starttitoiminta Hälytykset GSM toiminnot Sivu Huolto-opas Näillä sivuilla on ohjeet valtuutetuille Oumanhuoltomiehille. Säätimen huoltotilaan pääseminen on suojattu huoltokoodilla. Huolto Ohjeet huoltotilaan siirtymisestä Viritysarvot Huoltotilan asetusarvot Trendit Moottorivalinta Maalämmitys Erikoishuolto Tehdasasetusten palautus Erikoishuoltotilan asetusarvot Mittauksen 3 asetus Tuuli/ aurinkomittaus Mittauksen 11 asetus 33 Digitaalitulot 34 Säätimen liittäminen LON-kenttäväylään 35 Väylämittaukset 36 Tekstiviestiyhteys modeemin kautta 37 Tekstiviestiyhteys väylän kautta 38 Selainkäyttö 39 Asennus- ja huolto-ohjeita 40 Yleiskytkentäohje Lisävarusteet Hakusanat Tekniset tiedot OUMAN FINLAND OY Voimatie 6, Kempele Puh Fax Espoon myyntikonttori: Upseerinkatu 1, Espoo Puh Fax

4 SÄÄTÖKÄYRIEN ASETUKSET Tasaisen huonelämmön perusta on juuri oikean muotoinen säätökäyrä. Oikea säätökäyrän muoto riippuu monesta tekijästä. Lämpöässän 201GT:ssä voidaan säätökäyrää muokata tarkalleen kiinteistön tarpeita vastaavaksi kolmesta pisteestä; 1. ulkolämpötilan arvolla - 20 C 2. ulkolämpötilan arvolla 0 C 3. ulkolämpötilan arvolla + 20 C 201GT estää väärän muotoisten säätökäyrien asettamisen. Se tekee korjausehdotuksen automaattisesti. TOIMINTAOHJE: L1 Autom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Huoltotila Siirrä osoitin kohtaan "Säätökäyrien as" -näppäimen avulla. L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C C C C Aseta - tai + -näppäimellä menoveden lämpötila -20 C ulkolämpötilassa. Aseta - tai + -näppäimellä menoveden lämpötila 0 C ulkolämpötilassa. Aseta - tai + -näppäimellä menoveden lämpötila +20 C ulkolämpötilassa. Poistu tilasta ESCillä. KÄYRÄN LUKUOHJE: L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C C Ulkolämpötila Menoveden lämpötila Kun ulkolämpötila on: - 20 C, menovesi on +32 C 0 C, menovesi on +27 C + 20 C, menovesi on +21 C Huom! Menoveden lämpötila voi poiketa käyrän mukaisesta, jos säätimeen on kytketty yöalennus, huone-, tuuli- tai aurinkokompensointi tai jos jokin rajoitustoiminnoista rajoittaa lämpötilaa (ks. sivu 11). Mikäli ulkoanturi ei ole kytketty tai anturi on poikki, säädin olettaa ulkolämmöksi 0 C (rakennusaikainen käyttö ilman ulkoanturia). 4

5 Ohjeita säätökäyrän asetteluun ESIMERKKEJÄ ERI LÄMMITYSJÄRJESTELMISTÄ: a) Lattialämmitys (tehdasasetus) b) Lattialämmitys (Kosteat tilat) c) Normaali patteriverkosto OHJE: Huom! L1 Käyrä: -20 = 32 C 0 = 27 C + 20 = 21 C C L1 Käyrä: -20 = 30 C 0 = 27 C + 20 = 24 C L1 Käyrä: -20 = 50 C 0 = 34 C + 20 = 18 C C Jos pakkasella huonelämpö laskee, nosta käyrän asettelua -20 C:ssa. Jos pakkasella huonelämpö nousee, laske käyrän asettelua -20 C:ssa. Jos huonelämpö tuntuu kolealta nollakelillä, nosta käyrän asettelua 0 C:ssa. Tällä tavoin voit asetella säätökäyrän juuri kiinteistösi lämmitystarpeen mukaiseksi. Odota asetusten muutosten jälkeen riittävän kauan, että muutos ehtii vaikuttaa huonelämpötilaan C LATTIALÄMMITYSTALOT: Aseta säätimen 201GT maksimirajoitus välille C ja minimirajoitus välille C. Lattialämmitystaloissa on tärkeä varmistua siitä, että putkistoon ei milloinkaan pääse liian kuumaa vettä, joka saattaisi vaurioittaa rakenteita tai pinnotteita. Menovesiputkeen on asennettava mekaaninen termostaatti, joka pysäyttää kiertovesipumpun ylikuumenemistilanteessa. Tähän tarkoitukseen sopii pintatermostaatti C01A. Asettele termostaatin asetusarvoksi C. Pintatermostaatti C01A vaihtokosketin AC 250V 15 (2,5) A Malli Alue C Eroalue C Kotelon säädett. kiinteä lämpötila, C CO1A Pintatermostaatin C01A kytkentä: Pumpun ohjaus- 230 VAC Pumpun ohjaus AVAINSANAT: Säätökäyrät L1 Säätökäyrä SÄÄTÖKÄYRÄT L1 SÄÄTÖKÄYRÄ: (-20= 58; 0= 41; +20= 19) 5

6 ASETUSARVOT 201GT:ssä säädintä ohjataan monilla erilaisilla asetusarvoilla. Se, mitä asetusarvoja sinulla on käytössä, riippuu anturikytkennöistä ja maalämmitysvalinnoista (onko käytössä täysitehoinen vai osatehoinen maalämmitys (ks. s. 24). Selaamalla näet, mitkä asetusarvot sinulla ovat käytössä. Arvojen selaus ja muuttaminen tapahtuvat seuraavasti: L1 Autom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Siirrä osoitin kohtaan "" -näppäimen avulla. L1 Aset.arvot C Huonelämpö 21.5 Yöalennus Minimiraja v Maksimiraja Huonekomp.s Esikorotus Syyskuivaus 45 1,5 0 1 Vent.kesäsulk20 VaraajaYläMin55 VaraajaAlaMin45 SähkövYläEro 10 Lämmityksen säätöpiirin asetusarvojen muuttaminen: Vie osoitin -näppäimen avulla sen asetusarvon kohdalle, jonka arvoa haluat muuttaa. Muuta asetusarvo - tai + -näppäimen avulla. Poistu tilasta ESCillä. TIETOJA YLEISIMMISTÄ LÄMMITYKSEN ASETUSARVOISTA: Tehdasasetus: Asetusarvo: Asettelualue: Merkitys: Huom! Huonelämpö 21.5 C C Käyttäjän asettama huonelämpötilan asetusarvo. Yöalennuksen aikana säädin käyttää laskennallista huonelämpötilan arvoa. Laskennallisen huonelämpötilan laskentakaava: Yöalennus vaikutus "Yöalennus v." 0 C C Menoveden lämpötilan pudotuksen määrä, jonka kello-ohjelma tai ulkopuolinen kotona/ poissa kytkin tai GSM-ohjaus kytkee päälle. Huonelämpö - Yöalennus vaik. Huonekomp.suhde Minimiraja 15 C C Menoveden alin sallittu lämpötila. Asettamalla laatoitettujen lattioiden lattialämmityspiirin minimiraja välille C voidaan varmistaa mukavuuslämpö ja kosteuden poistuminen kesällä. Minimiraja C Maksimiraja 45 C C Menoveden korkein sallittu lämpötila. Maksimi- rajalla voidaan estää liian korkean lämpötilan pääsy lämmityspiiriin, joka voisi vahingoittaa putkistoa ja pintamateriaalia. Jos esim. säätö-käyrän asettelu on virheellinen, maksimiraja estää liian kuuman veden pääsy kiertoon. Aseta lattialämmityksessä maksimirajoitus välille C. Maksimiraja C 6

7 Ajan asetus Lisätietoja asetusarvoista Tehdasasetus: Asetusarvo: Asettelualue: Merkitys: Huom! Huonekompensointisuhde "Huonekomp.s" 1,5 C 0,0...7,0 C Mikäli huonelämpötila poikkeaa sille asetetusta asetusarvosta, huonekompensointitoiminta korjaa menoveden lämpötilaa. Esim. jos huonekompensointisuhde on 4 ja huonelämpötila on noussut 1,5 C asetusarvon yläpuolelle, säädin pudottaa menoveden lämpötilaa 6 C (4x1,5 C = 6 C). Lattialämmityksessä sopiva huonekompensointisuhde on yleensä C. Huoneanturi (TMR) on oltava kytkettynä (mittaus 3 tai väylä). Tuulikompensointisuhde "Tuulikomp.s" 0 C C Tuulisilla ilmoilla talo pyrkii jäähtymään. Silloin tuulikompensointi nostaa menoveden lämpötilaa. Lukuarvo kertoo, kuinka paljon tuulikompensointi voi enimmillään nostaa menoveden lämpötilaa. Tuulianturi on oltava kytkettynä. (mittaus 3 tai väylä). Aurinkokompensointisuhde "Aurinkokomp.s" 0 C C Talossa, jossa on suuret etelänpuoleiset ikkunat, huonelämpötila nousee aurinkoisina päivinä pakkassäälläkin. Lukuarvo kertoo, kuinka paljon aurinkokompensointi voi enimmillään pudottaa menoveden lämpötilaa. Aurinkoanturi on oltava kytkettynä. (mittaus 3 tai väylä). Esikorotus C Normaali lämpö Alennettu lämpö = yöalennus 0 C Säästetty energia C Menovesi Esikorotusaika (huoltomies asettaa) Huonelämpö Yöpudotuksen jälkeen tapahtuva automaattisen esikorotuksen määrä asteina. Esikorotuksen ansiosta yöpudotuksen jälkeen saadaan huonelämpö nostettua nopeammin päivälämpöön. Esikorotusajan pituuden asettaa huoltomies (ks. huoltotila sivu 21). Tämä on aseteltavissa, kun huoltotilan asetusarvoissa on annettu esikorotusaika (ks. sivu 21). Syyskuivaus 7 C Vrk:n keskilämpö (ulkolämpötila) vähintään 20 vrk:n ajanjakso 1 C C Vrk:n keskilämpö käyrä Aika / vrk Syysajan kuivaus - toiminto päällä Syysajan kuivaustoiminnolla nostetaan syksyllä automaattisesti menoveden lämpötilaa 20 vuorokauden ajaksi. Toiminto kytkeytyy päälle, kun vuorokauden keskilämpö on yhtäjaksoisesti ollut vähintään 20 vrk:n ajan yli 7 C ja putoaa tämän jälkeen +7 C rajan alapuolelle. Toiminto on päällä niinä seuraavina 20 vrk:na, jolloin vrk:n keskilämpötila on alle 7 C. Syyskuivaus asetusarvo kertoo, kuinka paljon syysajan kuivaus -toiminto nostaa menoveden lämpötilaa. Tehtaan alkuasetusarvo on 1 C. Venttiilin kesäsulkeutuminen "Vent.kesäsulk" 20 C C Ulkolämpötilaraja, jossa säädin ajaa venttiilin kiinni. 7

8 Ajan asetus Lisätietoja asetusarvoista Tehdasasetus: : Asettelualue: Merkitys: Täysitehoinen maalämmitys (ks. myös sivut 25-26): Varaajan yläosan 55 C lämpötila C Mittauksen 9 lämpötilan asetusarvo. Kompressori käyntikäsky annetaan, kun varaajan yläosan lämpötila (mittaus 9) laskee alle [ VaraajaYläMin - VaraajaYläMin ( VaraajaYläEro" / 2)]. Kompressori pysähtyy, kun varaajan yläosan lämpötila (mittaus 9) ylittää [ VaraajaYläMin + ( VaraajaYläEro" / 2)] lämpötilan ja varaajan alaosan lämpötila on riittävän korkea (ks. VaraajaAlaMin asetusarvo). Varaajan alaosan lämpötilan minimiraja "VaraajaAlaMin 45 C C Mittauksen 10 lämpötilan asetusarvo. Kompressori käyntikäsky annetaan, kun varaajan alaosan lämpötila (mittaus 10) laskee alle asetusarvon VaraajaAlaMin Kompressori pysähtyy, kun varaajan yläosan lämpötila (mittaus 9) ylittää [ VaraajaYläMin + ( VaraajaYläEro" / 2)] lämpötilan ja varaajan alaosan lämpötila (mittaus 10) ylittää [ säätimen määräämä menoveden L1 lämpötila + 5 C] ja varaajan alaosan lämpötila (mittaus 10) ylittää [ VaraajaAlaMin" + " VaraajaAlaEro ] lämpötilan Lisäeroalue ohjattaessa sähkövastusta "SähkövYläEro 10 C C Sähkövastus kytkeytyy päälle, jos ehdot 1 ja 2 täyttyvät Ehto 1. Kompressoriohjaus on ollut tunnin päällä, eikä varaajan alaosan lämpötila ole noussut yhtä astetta tai kompressorihälytys on aktiivinen ja kompressoria on yritetty käynnistää uudelleen 5 minuutin viiveen jälkeen Ehto 2. Varaajan yläosan lämpötila on alle [ V araajaylämin - ( VaraajaYläEro" / 2) - SähkövYläEro ] tai varaajan yläosan lämpötila (mittaus 9) on alle [ säätimen määräämä menoveden L1 lämpötila - SähkövYläEro"] (säädin huomioi tässä laskennassa säätimen määräämänä menoveden L1 lämpötilana maksimissaan 50 C) Sähkövastus kytkeytyy pois päältä, kun varaajan yläosan lämpötila (mittaus 9) ylittää [ VaraajaYläMin - ( VaraajaYläEro" / 2)] lämpötilan ja varaajan yläosan lämpötila on yli [ säätimen määräämä menoveden L1 lämpötila] tai varaajan yläosan lämpötila on yli 55 C Osatehoinen maalämmitys (ks. myös sivut 27-28): VaraajaYläMin 55 C C Toiminta muuten sama kuin täysitehoisessa maalämmityksessä, mutta osatehoisessa maalämmityksessä säädin käyttää laskennallista varaajan yläosan lämpötilaa (ulkokompensoitu) VaraajaYläMin asetusarvon paikalla. (Lisätietoa ulkokompensoidusta Yläosan asetusarvosta sivulla 27) "VaraajaAlaMin 45 C C Toiminta sama kuin täysitehoisessa maalämmityksessä. "SähkövYläEro 2 C C Toiminta muuten sama kuin täysitehoisessa maalämmityksessä, mutta osatehoisessa maalämmityksessä sähkövastus ja kompressori voivat olla yhtä aikaa päällä. Sähkövastus kytkeytyy päälle ilman tunnin viivettä, kun sähkövastuksen ohjauksen ehdot ovat täyttyneet. AVAINSANAT: L1 L1 ASETUSARVOT L1 Huonelämpö= 21,5/ Yöalennus = 0/ Minimiraja= 15/ Maksimiraja= 8/ Huonekomp.s= 0/ Esikorotus= 2/ Syyskuivaus= 2/ VaraajaYlä= 55/ VaraajaAlaMin= 39/ SähkövYläEroj= 10/ 8

9 MITTAUKSET Säätimeen voidaan kytkeä yhteensä 9 samanaikaista mittaustietoa (7 NTC- mittausta + 2 digit. tuloa). Säädin voi lukea mittaustietoja myös väylän kautta. Myös jänniteohjatun (0...10V tai V) venttiilimoottorin asentotieto on nähtävissä. Mittauksia 3 ja 11 voidaan käyttää ulkopuolisten hälytysten ilmaisuun (lisätietoja hälytyksistä sivu 17). HUOM! Näytössä esiintyvät vain säätimeen kytketyt mittaukset. L1 Automaattiohj Autom.säätö Ulkol. Ulkolämpö-15 C Menovesi C52 C Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. Kun painat + -näppäintä tässä perusnäyttötilassa, säädin näyttää vuorotellen kaikki mittaustulokset, jonka jälkeen siirtyy takaisin perusnäyttötilaan. Voit myös mennä "Mittaukset" -näyttöön selaamaan mittaustietoja. L1 Valitse Säätökäyrien Mittaukset as Säätökäyrien as Mittaukset Kellotoiminnat Menovesi-info Siirrä osoitin kohtaan "Mittaukset" -näppäimen avulla. Mitt. 3 Mitt. 11 Mittaukset C L1 Menovesi 52 L1 Huone 21,2 Ulkolämpö -15 VaraajaYlä 57 VaraajaAla 44 Mittaus11 30 Vesi m ,45 Kompr.Aika 50 Sähköv.Aika 0 Moott.L1 45% Mittausten selaus: Voit selata näytössä eri mittaustietoja + -näppäimen tai -näppäimen avulla. Mittaukset näytössä esitetään kaikkien säätöpiirien mittaukset. Poistu "Mittaukset"-näytöstä painamalla ESC. Jokaisella anturilla on oma tyypillinen mittausalueensa (esim. ulkoanturi C). Jos anturin mittausarvo on tämän alueen ulkopuolella, tulee "Mittaukset"-näyttöön kyseisen anturin mittausarvon paikalle - tai + -merkki osoittamaan, onko arvo mittausalueen ala- vai yläpuolella. Mikäli kyseessä on anturivika, säädin hälyttää (ks. sivu 17) ja mittausarvon paikalla on " err". Mittaus 3: Jos mittaukseen 3 kytketään anturi, säädin olettaa sen olevan huonekompensointianturi ja nimeää sen L1 Huone (tehdasasetus). Sen muuttaminen muuhun käyttötarkoitukseen (tuuli- tai aurinkokompensoinniksi tai vapaasti nimettäväksi lämpötilamittaukseksi (Mittaus 3) esitetään sivuilla 32-33). Mittaus 11: Mikäli mittausta 11 ei ole varattu kompressorin yläosan kuumakaasun lämpötilamittaukseen, voidaan mittausta 11 käyttää info-tyyppisenä lämpötilamittauksena, joka on nimettävissä. MITTAUKSIEN 3 JA 11 UUDELLEEN NIMEÄMINEN: Siirrä osoitin sen mittauksen kohdalle (3 tai 11), jonka nimen haluat muuttaa. Kylmä Nimenvesi vaihto Nimetön Mittaus mittaus 3 Anna uusi nimi Nimen vaihto Mittaus 3 - Siirrä osoitin kohtaan "Anna uusi nimi". Näytössä on "-". Voit siirtyä merkkijonossa eteen tai taakse päin + tai - -näppäimellä. Hyväksy kirjain/merkki painamalla OK, jolloin seuraavan merkin kohdalla vilkkuu viimeksi valittu merkki. Viimeksi syötetty merkki poistetaan painamalla ESC. Mikäli painat pitkään yhtäjaksoisesti ESC-näppäintä saadaan uusi nimi poistettua, ja entinen nimi jää voimaan. Kun olet kirjoittanut nimen, paina pitkään OK:ta (yli 2 sek.), jolloin päästään pois kirjoitustilasta ja kirjoitettu nimi tulee käyttöön. Tekstieditorin merkit esiintymisjärjestyksessä: "Tyhjä". - numerot kirjaimet A...Z ja a... z ä ö å MITTAUKSET: L1Menovesi= 52/ L1Huone= 21.5/ Ulkolämpö=-15/ L2 Huone=23.5/ VaraajaYlä= 57/ VaraajaAla=44/ Kompr.Aika= 50/ Sähköv.Aika= 0/ Moott.L1= 45%/ AVAINSANA: Mittaukset MITTAUKSET: 9

10 MITTAUKSET Lisätietoja Riviliitin: Mittaus: Tietoa mittauksesta: Mittausalue Huom! 1 Ulkolämpö Ulkolämpötila 2 L1 Menovesi Menoveden lämpötila säätöpiirissä L L1 Huone Mittaus 3 Tuuli Huonelämpötila (huonekompensointi) Nimettävissä oleva vapaa lämpötilamittaus Tuulen nopeus (% anturin mitta-alueesta) 3 Aurinko Valon määrä (% anturin mitta-alueesta) Luettavissa myös väylältä Luettavissa myös väylältä Keskenään vaihtoehtoisia (s.31). Jos tarvitaan useampaa kompensointia, on tieto luettava väylän kautta, jolloin tuuli on m/s ja valo on lux (s. 36). 9 VaraajaYläosa Varaajan yläosan lämpötila 10 VaraajaAlaosa Varaajan alaosan lämpötila 11 Mittaus11 Nimettävissä oleva vapaa lämpötilamittaus 11 Kuumakaasu Kompressorin yläosasta mitattu lämpötila Vesi m3 Mitattu kiinteistön vedenkulut. määrä (m ) Kompr.Aika Sähköv.Aika Kompressorin yhteenlaskettu käyntiaika tunteina (käyntiaikalaskuri) Sähkövastuksen yhteenlaskettu lämmitysaika tunteina (päälläololaskuri) Kulutustiedot voidaan lukea digitaalitulojen tai väylän kautta. Moott. L1 Venttiilimoottorin asento säätöpiirissä L1 Asentotiedot nähtävissä vain käytettäessä V ( V) ohjattua venttiilimoottoria. ANTUREIDEN KYTKENTÄOHJE: Varaajan ylälosan lämpötila-anturi Varaajan alaosan lämpötila-anturi Vapaa mittaus (Mittaus 11) Kompressorin yläosan kuumakaasun lämpötila ANTUREIDEN KÄYTTÖÖNOTTO JA POISTAMINEN KÄYTÖSTÄ: Jos ulkoanturi ei ole kytketty, säädin olettaa ulkolämmöksi 0 C ja näytössä on anturivikailmoitus (ulkolämpö err). Kun ulkoanturi kytketään, säädin ottaa sen käyttöön automaattisesti. Muiden antureiden lisäämisen tai poistamisen jälkeen täytyy käydä starttitoiminnassa! (ks. s. 17) 10 Ulkoanturi L1 Menovesianturi L1 Huoneanturi (Vapaa mittaus) Kompressorin käyntitieto TMO TMW tai TMS 2 x 0.8 TMR TMW tai TMS 2 x x x 0.8 TMW tai TMS 2 x 0.8 TMW tai TMS 2 x x 0.8 T1 T2 T3 T4 T9 T10 T Mitt.1 Mitt.2 Mitt.3 Mitt.4 Mitt.9 Mitt.10 Mitt.11 Vastusarvot C

11 MENOVESI-INFO Tässä käyttötilassa voidaan nähdä, mistä tekijöistä säätimen määräämä menoveden lämpötila tarkasteluhetkellä muodostuu. Lähtökohtana on säätökäyrän mukainen menoveden lämpötila tämänhetkisellä ulkolämpötilalla. Menovesi-infosta havaitaan myös asetusvirheet (virheellinen rajoitus). L1 Autom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Siirrä osoitin kohtaan "Menovesi-info" -näppäimellä. Voit selata -näppäimen avulla, mitkä tekijät vaikuttavat menoveden lämpötilaan. Poistu tilasta ESCillä. Menoveden lämpötila käyrän mukaan tämänhetkisellä ulkolämmöllä Huonekomp. :Huonekompens. vaikutus menoveteen/ vaihtoehtoisesti Huonek. yö: Huonekomp.vaikutus menoveteen yöalennuksen aikana Tuulikompensoinnin nostava vaikutus menoveteen Aurinkokompensoinnin laskeva vaikutus menoveteen L1 Menovesi C Käyrän muk. Huonekomp Tuulikomp Aurinkokomp Yö/ Poissa Esikorotus Syyskuivaus Ulkol.hidast. H-imuri ½ Max raj.vaik Min raj.vaik Alasajo Yhteisvaik. = Kellon ohjaaman yöpudotuksen laskeva vaikutus menoveteen (tai kotona/poissa kytkimellä tai GSM:llä ohjattu pudotus) Yöpudotuksen jälkeisen esikorotuksen nostava vaikutus menoveteen Automaattisen syyskuivaustoiminnan nostava vaikutus menoveteen Ulkolämpötilan mittauksen hidastustoiminnan vaikutus menoveteen Huippuimureiden ½ tehon käytön laskeva vaikutus menoveteen Maksimirajoituksesta johtuva menoveden lämmön pudotus Minimirajoituksesta johtuva menoveden lämmön korotus Vapaan lämpötilan pudotuksen laskeva vaikutus menoveteen Säätimen määräämä menoveden lämpötila tällä hetkellä ( C) ESIMERKKI L1 Menovesi C Käyrän muk. 35 Syyskuivaus 4 Ulkol.hidast.-2 Max raj.vaik 0 Min raj.vaik 0 Yhteisvaik. =37 Kuvan esimerkissä on käyrän mukainen menoveden lämpötila 35 C. Syysajan kuivaustoiminta nostaa sitä 4 C. Ulkolämmön mittauksen hidastustoiminta pudottaa menoveden lämpötilaa 2 C. Näiden yhteisvaikutuksena säädin määrää menoveden lämpötilaksi +37 C (35+4-2=37). AVAINSANAT: L1 Menovesi-info L1 MENOVESI-INFO L1 MENOVESI: Käyrän muk. 35/ Syyskuivaus 4/ Ulkol.hidast.=-2/ Max.raj.vaik.=0/ Min.raj.vaik.=0/ Paluuv.raj=0/ Yhteisvaik=37 11

12 OHJAUSTAVAT Selaus, muuttaminen Jokaista säätöpiiriä voidaan ohjata alla mainituilla ohjaustavoilla. Tehdasasetuksena oleva automaattisäätö on normaali säätötilanne, jossa myös kello-ohjatut lämpötilan pudotukset ovat mahdolliset. Valittu ohjaustapa näkyy aina perusnäytössä ylimmällä rivillä. L1 Automaattiohj Autom.säätö Ulkol. Ulkolämpö-15 C Menovesi C52 C Valinta Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien Mittaukset as Säätökäyrien as Mittaukset Kellotoiminnat Menovesi-info Ohjaustavat Kellotoiminnat L1 Ohjaustavat Autom.säätö Jatkuva päivä Jatkuva yö Alasajo Käsiajo mek. Käsiajo sähk. Käsiajo sähk. sähk. Ajo: Ohjaus -/+ näppäim -- Kiinni Asento: Auki 39% Asento: 39% Siirrä osoitin kohtaan "Ohjaustavat" -näppäimen avulla. Voit selata eri ohjaustavat -näppäimellä. -merkki osoittaa, mikä ohjaustapa on valittu käyttöön. Ohjaustavan muuttaminen: Vie osoitin -näppäimellä sen ohjaustavan kohdalle, jonka haluat ottaa käyttöön. Poistu tilasta ESCillä. Venttiilimoottorin mekaaninen käsiajo: Moottori on sähkötön. Vain mekaaninen käsikäyttö on mahdollinen. Venttiilimoottorin käsiajo sähköllä: Muuta venttiilimoottorin asentoa - tai + -näppäimellä. OK + Näytössä näkyy, mihin suuntaan venttiilimoottoria ajetaan. Asennon %-luku osoittaa venttiililmoottorin asennon, mikäli käytetään jänniteohjattua 0 (2)... 10V venttiilimoottoria (0% = kiinni, 100%=auki). Hyväksy venttiilin asento painamalla OK. Venttiili voidaan kytkeä myös siten, että 100% on kiinni. _ LISÄTIETOA LÄMMITYKSEN SÄÄTÖPIIRIN OHJAUSTAVASTA: Automaattisäätö Jatkuva päivä Jatkuva yö Alasajo Menovesi Lämpötilan pudotukset tapahtuvat kello-ohjelman mukaisesti. Kello-ohjelmista riippumaton normaali päivälämpö on päällä. Kello-ohjelmista riippumaton jatkuva lämpötilan pudotus on päällä. Huonelämpö Vapaa menoveden lämpötilan pudotus aina jäätymissuojarajaan saakka (stand by-toiminta). AVAINSANAT: L1 Ohjaustapa L1 Ohjaustapa L1 OHJAUSTAPA: * Autom.säätö/ Jatkuva päivä/ Jatkuva yö/ Käsiajo sähk. auki= 000%/ Käsiajo sähk. kiinni= 000%/ Venttiilin huuhtelu/ 12

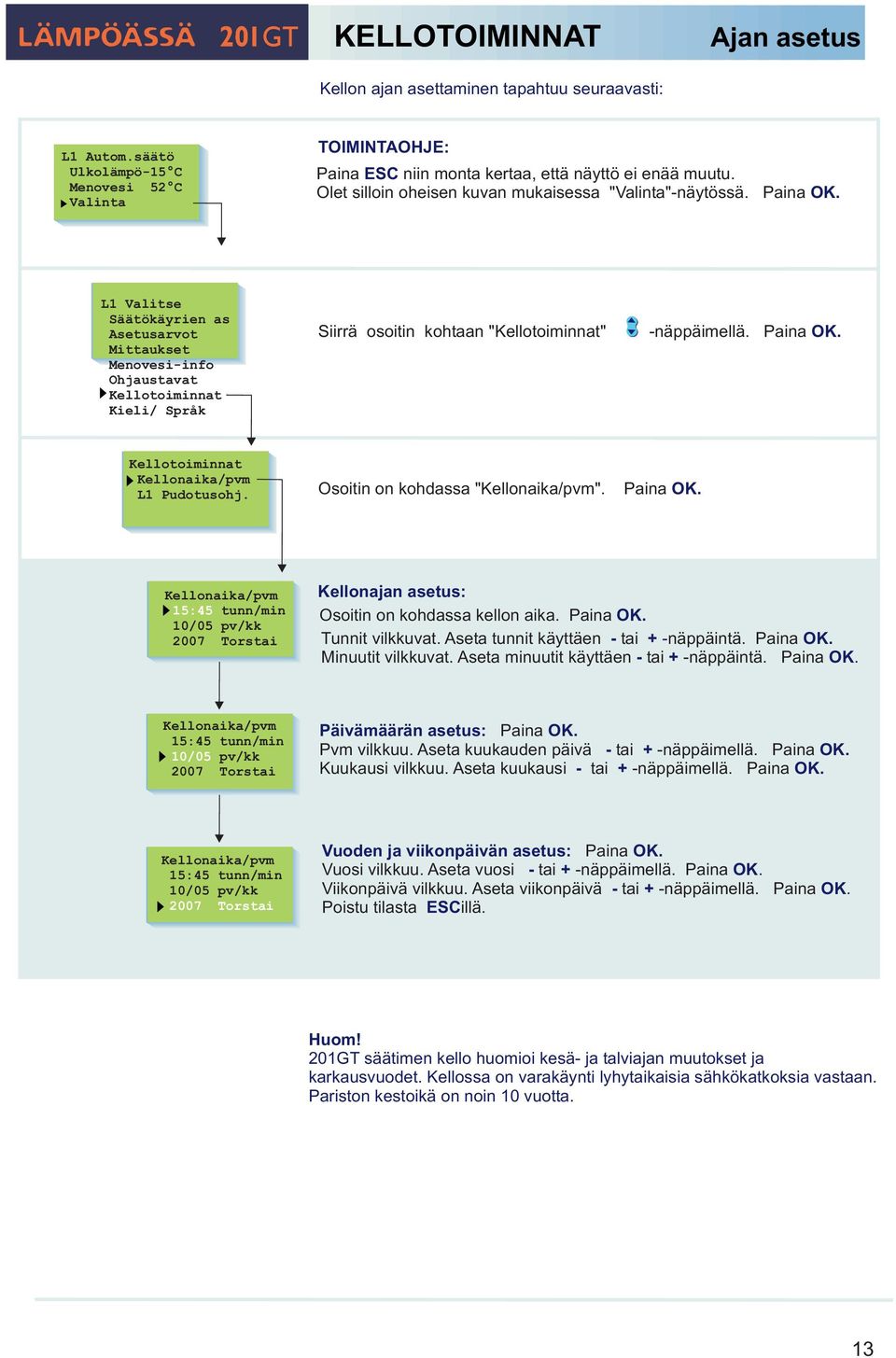

13 KELLOTOIMINNAT Ajan asetus Kellon ajan asettaminen tapahtuu seuraavasti: L1 Autom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Siirrä osoitin kohtaan "Kellotoiminnat" -näppäimellä. Kellotoiminnat Kellonaika/pvm L1 Pudotusohj. Osoitin on kohdassa "Kellonaika/pvm". Kellonaika/pvm 15:45 tunn/min 10/05 pv/kk 2007 Torstai Kellonajan asetus: Osoitin on kohdassa kellon aika. Tunnit vilkkuvat. Aseta tunnit käyttäen - tai + -näppäintä. Minuutit vilkkuvat. Aseta minuutit käyttäen - tai + -näppäintä. Kellonaika/pvm 15:45 tunn/min 10/05 pv/kk 2007 Torstai Päivämäärän asetus: Pvm vilkkuu. Aseta kuukauden päivä - tai + -näppäimellä. Kuukausi vilkkuu. Aseta kuukausi - tai + -näppäimellä. Kellonaika/pvm 15:45 tunn/min 10/05 pv/kk 2007 Torstai Vuoden ja viikonpäivän asetus: Vuosi vilkkuu. Aseta vuosi - tai + -näppäimellä. Viikonpäivä vilkkuu. Aseta viikonpäivä - tai + -näppäimellä. Poistu tilasta ESCillä. Huom! 201GT säätimen kello huomioi kesä- ja talviajan muutokset ja karkausvuodet. Kellossa on varakäynti lyhytaikaisia sähkökatkoksia vastaan. Pariston kestoikä on noin 10 vuotta. 13

14 Kello-ohjelmien selaus, lisäys, poisto Vapaasti ohjelmoitavan vuorokausi-/ viikkokellon avulla voit pudottaa lämmitystä haluaminasi aikoina. L1 Auom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Siirrä osoitin kohtaan "Kellotoiminnat" -näppäimellä. Kellotoiminnat Kellonaika/pvm L1 Pudotusohj. Siirrä osoitin kohtaan "L1 Pudotusohj." -näppäimen avulla. 00:00 PudON L1 _ 00:00 PudPOIS _ 19:30 PudON L1 _ 00:00 PudPOIS _ 19:30 PudON L1 MaTiKeToPe 00:00 PudPOIS _ 19:30 PudON L1 MaTiKeToPe 04:30 PudPOIS _ MaTiKeToPe 04:30 PudPOIS MaTiKeToPe 00:00 PudON L1 _ 00:00 PudPOIS _ jne. SELAUS/ OHJELMAN LISÄYSPAIKAN HAKEMINEN: Selaa -näppäimen avulla, mitä kello-ohjelmia on tehty. Halutessasi ohjelmoida lisää, siirrä osoitin ensimmäiseen ohjelmoimattomaan ohjelmajaksoon. Lämpötilan pudotuksen aloitusajan asettaminen: Pudotuksen aloitusajan tunnit vilkkuvat. Aseta tunnit - tai + -näppäimellä. Minuutit vilkkuvat. Aseta minuutit - tai + -näppäimellä. Viikonpäivien asettaminen (em. aloitusajalle): Viikonpäivä valitaan käyttöön + -näppäimellä. Päivä jätetään valitsematta/ valinta poistetaan - -näppäimellä. OK:lla otetaan käyttöön tarjolla oleva valinta. Tee valinta päiväkohtaisesti ja lopuksi paina OK. Lämpötilan pudotuksen päättymisajan asettaminen: Tunnit vilkkuvat. Aseta tunnit - tai + -näppäimellä. Minuutit vilkkuvat. Aseta minuutit - tai + -näppäimellä. Viikonpäivien asettaminen (em. lopetusajalle): Viikonpäivä valitaan käyttöön + -näppäimellä. Päivä jätetään valitsematta/ valinta poistetaan - -näppäimellä. OK:lla otetaan käyttöön tarjolla oleva valinta. Tee valinta päiväkohtaisesti ja lopuksi paina OK. Kaaren sisällä on aina yksi ohjelmajakso (pudotus päälle ja pois päältä). Osoitin siirtyy seuraavan ohjelmajakson alkuun (uusi kaarisulku). Jatka ohjelmointia kuten edellä tai poistu ohjelmointitilasta ESCillä. Kuvan esimerkissä pudotus on päällä työviikon aikana klo 19:30-4:30 välisen ajan. Viikonloppuna pudotus alkaa perjantai iltana klo 19:30 ja päättyy maanantai aamuna kello 4:30. 19:30 PudON L1 _ 04:30 PudPOIS _ OHJELMAJAKSON POISTO: Voit poistaa kaarisulun sisällä olevan ohjelmajakson niin, että poistat viikonpäivät kyseisestä ohjelmajaksosta - -näppäimellä. 14

15 KIELI/ SPRÅK Lämpöässä 201GT säädin on kaksikielinen. Säätimessä on yleisimmin käytetty kieliyhdistelmää suomi- ruotsi (svenska) ja englanti (english)-eesti. Säätimen kielen vaihtaminen tapahtuu seuraavasti: L1 Autom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Huoltotila Siirrä osoitin kohtaan "Kieli/ Språk -näppäimen avulla. Kieli/ Språk Suomi Svenska Siirrä osoitin -näppäimen avulla sen kielen kohdalle, jonka haluat ottaa käyttöön. TYYPPITIEDOT Tyyppitiedot kertovat, mikä säädin on kyseessä ja mikä ohjelmaversio on käytössä. 201GT on maalämpösovelluksen säädin, jossa on yksi lämmityksen säätöpiiri. L1 Auom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Siirrä osoitin kohtaan "Tyyppitiedot" -näppäimen avulla. Tyyppitiedot Lämpöässä 201GT Versio x.xx Tyyppitunnus Ohjelmaversio Sarjanumero (säädinkohtainen) 15

16 STARTTITOIMINTA Säätötavan valinta Starttitoiminnassa säädin tunnistaa siihen kytketyt anturit. Menovesianturin perusteella säädin ottaa käyttöön säätöpiirin. Oletuksena on perussäädin. Jos säätimeen on kytketty huonelämpötilan mittausanturi, voit muuttaa lämmityksen säätöpiirin itseoppivaksi säätimeksi. Starttitoiminta aktivoi käyttöön myös antureiden vikahälytykset. Perussäädin ohjaa menoveden lämpötilaa asetetun säätökäyrän mukaisesti. Itseoppiva säädin muokkaa säätökäyrää automaattisesti huoneanturilta saamansa palautteen perusteella. Itseoppivuuden maksimivaikutus on 10%. Säätökäyrän asettelu -näytössä i-kirjain kertoo, että itseoppivuus on käytössä. L1 Auom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta TOIMINTAOHJE: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Huoltotila Säätötapa L1 perussäädin L1 itseoppiva Siirrä osoitin kohtaan "Starttitoiminta" Selaus: Selaa valittavissa olevat säädintyypit -näppäimellä. -merkki osoittaa, mikä säädintyyppi on valittu. Säädintyypin muuttaminen: Vie osoitin haluamaasi kohtaan -näppäimen avulla. Antureiden käyttöönotto ja antureiden poistaminen käytöstä: Jos kytket anturin säätimeen tai irrotat anturin säätimeltä, tulee sinun käydä starttitoiminnassa, jolloin säädin ottaa käyttöön tai poistaa anturit käytöstä. Siirrä osoitin kohtaan "Starttitoiminta" -näppäimen avulla. Säädin tunnistaa siihen kytketyt anturit ja näyttää valittavissa olevat säätötavat. Säätimen tehdasasetuksena on perussäädin. -näppäimellä ja paina OK. TIETOA ITSEOPPIVUUDESTA: TMR TMR/P Itseoppivuutta tapahtuu, mikäli huonelämpö poikkeaa vähintään 1 C asetusarvostaan ulkolämpötilan ollessa vähintään 4 tunnin ajan alueella C tai C. Säätökäyrän automaattinen korjaus tapahtuu 0 C tai -20 C asettelupisteen kohdalla. Korjauksen nopeus on 1 C 4 tunnin aikana. Korjauksen maksimimäärä on +/- 10% käyrän asetusarvosta. Mikäli säätökäyrän asettelua muutetaan joko näppäimistöltä, GSM:ltä tai valvomosta, itseoppivuus alkaa alusta. Itseoppivuuden merkki L1 Käyrä:i -20 = 50 C 0 = 34 C +20 = 18 C Itseoppivuusalue L1 Käyrä:i -20 = 50 C 0 = 34 C + 20 = 18 C C C Itseoppivuus edellyttää, että käytetään huoneanturia (TMR). Itseoppivaa säätöä ei saa käyttää, jos käytössä on huonekompensointiyksikkö (TMR/P). Lämpötilan pudotusten aikana itseoppivuus ei ole toiminnassa. Esimerkkejä itseoppivan säätimen toiminnasta: Jos ulkolämpötila on välillä C, itseoppivuus tapahtuu säätökäyrän asettelupisteessä: -20 C. Esimerkiksi asetusarvon ollessa 50 C, itseoppivuusalue on C (+/- 10% asetusarvosta). Jos ulkolämpötila on välillä C, itseoppivuus tapahtuu säätökäyrän asettelupisteessä: -0 C. Esimerkiksi asetusarvon ollessa 34 C, itseoppivuusalue on C (+/- 10% asetusarvosta). 16

17 HÄLYTYKSET 201GT hälyttää poikkeavissa tilanteissa. Hälytystilanteessa säätimestä kuuluu hälytysääni ja näyttöön tulee hälytysilmoitus. Lisäksi hälytysreleen kosketin sulkeutuu. Huom! Vaikka hälytyksen syy on poistunut, jää viimeinen hälytys pysyvästi näyttöön kunnes se kuitataan. Mikäli säätimeen on kytketty GSMmodeemi, välittyy hälytys haluttuun GSM-puhelimeen tekstiviestinä. 201GT:hen on mahdollista kytkeä myös ulkopuolisia hälytyksiä, esim. vesivuoto, verkoston veden paine jne (hälytysten nimeäminen tapahtuu tekstieditoinnilla). Säädin hälyttää, jos varaajan yläosan lämpötila ylittää 95 C. Lisäksi täysitehoisessa maalämmityksessä säädin hälyttää, jos säädin kytkee sähkövastuksen päälle. Anturivikahälytykset: Hälytys! 21/02 22:01 Mittaus 1 Ulkolämpö err Jäätymisvaarahälytys: Poikkeamahälytys: Poikkeamahälytys 01/04 22:38 Mittaus 2 L1 Menovesi 25 ULKOPUOLISET HÄLYTYKSET: "Lämpörele" "Vedenpaine" Jäätymisvaara! 03/03 02:45 Mittaus 2 L1 Menovesi 7 "Vesivuoto" Lokasäiliö! Anturivikatapauksessa säätimestä kuuluu hälytysääni ja näyttöön tulee hälytysilmoitus: Hälytys! mittausnumero ja mittausnimi sekä err. Hälytysreleen kosketin sulkeutuu (riviliittimet 31 ja 32). Säädin antaa jäätymisvaarahälytyksen, jos menoveden lämpötila alittaa menoveden vapaan pudotuksen alarajasta tai huonelämpötilan alarajasta lasketun raja-arvon. Näytössä on menoveden tämänhetkinen lämpötila. (ks. sivu 30). Säädin antaa poikkeamahälytyksen, jos menoveden lämpötila poikkeaa pysyvästi (tehdasasetus 60 min) säätimen määräämästä menoveden lämpötilasta. (Sallittu maksimipoikkeama annetaan erikoishuollon "L1PoikHäl" -asetusarvossa ja hälytyksen edellyttämä poikkeaman kesto "PoikHälHid" -asetusarvossa, sivu 30.) Mittaukset 3 ja 11 hälytyskäytössä: Mittauksia 3 ja 11 voidaan käyttää myös ulkopuolisten hälytysten ilmaisuun (potentiaalivapaa kosketin). Tällöin tulee kyseisen mittauksen riviliittimille kytkeä 30k9 vastus. Sulkeutuva hälytys Avautuva hälytys Kun kosketin on auki, näytössä on "1 ". Kun kosketin näytössä on "1 ". Kun Kun kosketin on kiinni, 30k9 sulkeutuu, tapahtuu hälytys, ja näytössä näkyy tuu hälytys, ja näytössä 30k9 kosketin avautuu, tapah- kyseinen hälytys. näkyy kyseinen hälytys. Digitaalitulot hälytyskäytössä: Digitaalituloja voidaan käyttää ulkopuolisten hälytysten vastaanottoon. Hälytys on nimettävissä aiheen mukaan, esim. Vesivahinko (käyttöönotto s. 34). Kun digitaalituloon kytketty kosketin sulkeutuu, tapahtuu hälytys ja näyttöön tulee teksti " err". Hälytystilanteessa hälytysreleen kosketin sulkeutuu (riviliitt. 31 ja 32) HÄLYTYSRELEEN KYTKENTÄ: 24 VAC/ 1A 32 2 x 0.8 Hälytyskeskus 31 HÄLYTYKSEN KUITTAUS: Hälytysääni vaiennetaan painamalla mitä tahansa näppäintä. Samalla näyttö palaa siihen tilaan, jossa se oli vian ilmetessä tai jos on muita anturivikoja, näyttöön tulee niistä hälytystiedot. Jos näppäimiin ei kosketa 20 sekuntiin, hälytysilmoitus palaa näyttöön, ellei vikaa ole korjattu. Lisävarusteena saatava GSM-modeemi tarjoaa edullisen "minivalvomoratkaisun". Hälytystieto ohjataan haluttuihin GSM-numeroihin (1 ja 2) (ks. sivu 37). Hälytystilanteessa säädin lähettää ensin GSM 1:een tekstiviestin, jossa ilmenee hälytyksen syy. Hälytys kuitataan GSM:llä lähettämällä sama viesti takaisin säätimelle. Mikäli hälytystä ei kuitata GSM 1:stä 5 min sisällä hälytyksestä, säädin lähettää uudelleen tekstiviestin molempiin GSMnumeroihin. 17

18 GSM-TOIMINNOT 201GT:hen kytkettävä GSM-modeemi mahdollistaa käyttäjän kommunikoinnin säätimen kanssa GSM-puhelimella tekstiviestien välityksellä (käyttöönotto s. 37). GSM- puhelimella voidaan tehdä lähes kaikki tässä ohjekirjassa mainitut käyttäjätason asiat, kuten mittaukset, asetusarvot, säätökäyrän asetukset, menovesi-info ja säätimen ohjaustapa. GSM-puhelimeen välittyy myös hälytykset, jotka voidaan kuitata lähettämällä hälytysviesti takaisin säätimelle. AVAINSANAT: Mittaukset/ L1 Säätökäyrä/ L1 / L1 Ohjaustapa/ L1 Menovesi-info KOMMUNIKOINTI SÄÄTIMEN KANSSA GSM:N VÄLITYKSELLÄ: Lähetä seuraava tekstiviesti säätimelle: AVAINSANAT Mikäli säätimellä on käytössä laitetunnus (s. 37, 38), kirjoita aina laitetunnus avainsanan eteen (esim. TC1 AVAINSANAT). Säädin lähettää tekstiviestinä listan avainsanoista, joiden avulla saat tietoja säätimen toiminnasta. Jokainen avainsana on erotettu toisistaan /- merkillä. Tietojen saanti säätimeltä GSM:llä: MITTAUKSET: L1Menovesi= 52/ L1Huone= 21.5/ L1Paluuvesi=28/ Ulkolämpö=-15/ L2Huone=22.5/ L1 ASETUSARVOT Huonelämpö= 21,5/ Yöalennus = 0/ Minimiraja= 15/ Maksimiraja= 85 Lähetä tekstiviesti säätimelle käyttäen säätimen antamia avainsanoja. Säädin tunnistaa vain yhden pyynnön kerrallaan, joten kirjoita vain yksi avainsana/viesti. Voit kirjoittaa avainsanan isoilla tai pienillä kirjaimilla. (Mikäli säätimellä on käytössä laitetunnus (ks.s. 37, 38), kirjoita laitetunnus avainsanan eteen.) Säädin vastaa pyyntösi lähettämällä pyytämäsi tiedot. Säätimen ohjaus GSM:llä: Voit muuttaa GSM-puhelimella säätökäyrän asetuksia, käyttäjätason asetusarvoja tai säätimen ohjaustapaa. Lähetä tekstiviesti säätimelle, jossa pyydät avainsanalla tietoja siitä toiminnosta, jonka asetuksia haluat muuttaa (tai ota tieto esille puhelimesi muistista). Muokkaa säätimen lähettämän tekstiviestin lukuarvoja ja lähetä muokattu viesti säätimelle. Säädin tekee pyydetyt muutokset ja lähettää kuittauksena tekstiviestin, jossa näkyy uudet asetukset. L1 SÄÄTÖKÄYRÄ: (-20= 58; 0= 41; +20= 19) Avainsana: L1 Säätökäyrä L1 Toimintaohje, jos haluat muuttaa asetusta Kirjoita haluttu menoveden lämpötila entisen asetusarvon paikalle tekstiviestin muokkaa tilassa. Kirjoita asetusarvo entisen asetusarvon paikalle L1 OHJAUSTAPA: * Autom.säätö/ Jatkuva päivä/ Jatkuva yö/ Käsiajo sähk. auki=000%/ Käsiajo sähk. kiinni=000%/ Venttiilin huuhtelu/ L1 Ohjaustapa Vaihda tähti (*) sen ohjaustavan eteen, jonka haluat ottaa käyttöön. Käsiajon kuittaussanomassa säädin lähettää myös tiedon menoveden lämpötilasta ja venttiilin asennosta (0-10V ohjatut moottorit). Huom! Sähköistä käsiajoa käytettäessä on oltava erityisen varovainen jäätymisvaaran ja ylilämpövaaran vuoksi. Venttiilin huuhtelutoiminnassa säädin ajaa venttiilin auki ja sitten kiinni, jonka jälkeen säätö palautuu automaatille. Toiminnalla voidaan yrittää puhdistaa tukkeentunut venttiili roskista. Ouman talo Hälytys:DIg2/ Sähkölämpö Hälytysten kuittaus: Voit kuitata hälytyksen GSM:n avulla lähettämällä saman viestin takaisin säätimelle. 18

19 HUOLTOTILAAN SIIRTYMINEN Lämpöässä 201GT:ssä huoltotilaan pääsy rajoitetaan käyttäjäoikeuksilla. Huoltotilaan pääsevät vain sellaiset henkilöt, joilla on käytössään huoltokoodi. Huoltotilassa on tyypillisiä viritysarvoja ja asetusarvoja, joita huoltomies tarvitsee järjestelmän käyttöönoton yhteydessä. Maalämmityksen käyttöönotto tapahtuu tässä tilassa. Tästä alkaa huoltomiehelle tarkoitettu huolto-opas (s ). Erikoishuoltotilassa voidaan tehdä harvemmin tarvittavia asetuksia, kuten tehtaan alkuasetusten palautus, erikoisasetusarvot, mittauksen 3 ja 11 asetukset, digitaalitulojen asetukset, LON- asetukset, väylämittausten käyttöönotto sekä tekstiviesti- ja modeemiasetukset. L1 Autom.säätö Ulkolämpö-15 C Menovesi 52 C Valinta HUOLTOTILAAN SIIRTYMINEN: Paina ESC niin monta kertaa, että näyttö ei enää muutu. Olet silloin oheisen kuvan mukaisessa "Valinta"-näytössä. L1 Valitse Säätökäyrien as Mittaukset Menovesi-info Ohjaustavat Kellotoiminnat Kieli/ Språk Tyyppitiedot Starttitoiminta Huoltotila Siirrä osoitin kohtaan "Huoltotila" L1 Huoltotila Anna huoltokoodi näppäimellä. Aseta huoltokoodi numero kerrallaan oikeaksi - tai + -näppäimellä ja paina kunkin numeron jälkeen OK. HUOLTOTILA: L1 Huoltotila Viritysarvot Trendit Mootorivalinta Maalämmitys Erikoishuolto Valitse oheisesta valikosta mitä asiaa haluat käsitellä. -näppäimellä, Jokainen kohta on esitetty yksityiskohtaisesti omalla sivullaan. ERIKOISHUOLTO: Erikoishuolto Aset.palautus Mitt. 3 asetus Mitt.11 asetus Dig 1 valinta Dig2 valinta LON käytt.otto Väylämittaukset Tekstiviestias. 19

20 VIRITYSARVOT Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. Lämpöässä 201GT:ssä on PID-säädin. Viritysarvojen muuttaminen saattaa tulla tarpeelliseksi esimerkiksi maalämmityksen käyttöönottotilanteessa, mikäli tehtaan alkuasetusarvoilla tapahtuu säädössä huojuntaa. Viritys tapahtuu seuraavasti: L1 Huoltotila Viritysarvot Trendit Osoitin on kohdassa "Viritysarvot". L1 Viritysarvot P-alue: 140 C I-aika: D-aika: s s Siirrä osoitin haluamaasi kohtaan -näppäimellä. Tee muutokset - tai + -näppäimellä. Hyväksy painamalla OK. TIETOJA VIRITYSARVOISTA: Asetusarvo: Tehdasasetus: Asettelualue: Merkitys: Huom! P-alue 140 C C Menoveden lämpötilan muutoksen suuruus, jolla moottori ajaa venttiiliä 100%. Esim. Jos menoveden lämpötila muuttuu 10 C ja P-alue on 100 C, muuttuu moottorin asento 10%. I-aika 50 s s Menoveteen jäänyt lämpötilan poikkeama asetusarvoon nähden korjataan ajamalla P-ajomäärä joka I-jakson aikana. D-aika 0.0 s s Säädön reagoinnin nopeutus lämpötilan muuttuessa. Varo vakiohuojuntaa! Huom! Tehtaan alkuasetukset voivat poiketa edellä mainituista. 20

21 HUOLLON ASETUSARVOT Lämpöässä 201GT:ssä on kolmenlaisia asetusarvoja: a) käyttäjätason asetusarvot, joita käyttäjä saa muuttaa (s. 6-8) b) huoltotilan asetusarvot, joita huoltomies voi joutua muuttamaan c) erikoishuoltotilan harvoin muutettavat asetusarvot (s. 30) Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. Tehtaalla asetettujen alkuasetusten palautus tehdään erikoishuollossa (s. 29). L1 Huoltotila Viritysarvot Trendit Siirrä osoitin kohtaan "" -näppäimellä. L1 Ulkol.hidas 2h Esikorotus 0h Siirrä osoitin -näppäimellä sen asetuksen kohdalle, jonka arvoa haluat muuttaa. Muuta asetusarvoa - tai + -näppäimellä. TIETOJA HUOLTOTILAN ASETUSARVOISTA: Asetusarvo: Tehdasasetus: Asettelualue: Merkitys: Ulkolämpötilan hidastus 2h h Ulkolämmön mittauksen seurantajakson pituus, jolta säädin laskee keskiarvon. Keskiarvomittauksen perusteella tapahtuvat menoveden säätö ja pumpun ohjaus. Esikorotus 0h 0...5h Yöpudotuksen jälkeisen automaattisen esikorotuksen kestoaika. 21

22 TRENDIT Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. Trendinäytössä on mahdollista seurata menoveden lämpötilan vaihtelua graafisen kuvaajan avulla. Voit itse määrittää, kuinka usein lämpötilaa mitataan. Tehdasasetuksena näytteenottoväli on sekunti. L1 Huoltotila Viritysarvot Trendit Moottorivalinta Siirrä osoitin kohtaan "Trendit" -näppäimellä. L1 Menov.trendi Trendinäyttö Näyteväli 1s Jos haluat nähdä menoveden lämpötilakuvaajan, paina OK. Voit lukea graafisesti menoveden lämpötilan vaihteluita. Näytön oikeaan reunaan on painettu menoveden lämpötila-asteikko. Menoveden tarkka lämpötila näkyy myös lukuarvona. L1 Trendi Menovesi 45 C Ajos.[ + ] L1 Trendi Menovesi 45 C Asento 0% Menoveden lämpötila Menoveden lämpötila Jos käytössä on 3-tilaohjattu moottori, näytössä näkyy, mihin suuntaan venttiilimoottoria ajetaan. + merkki osoittaa, että venttiilimoottoria ajetaan auki suuntaan. - merkki osoittaa, että venttiilimoottoria ajetaan kiinni suuntaan. Jos käytössä on jänniteohjattu moottori, (0 10V tai V) näytössä näkyy, venttiilimoottorin asentotieto. (0% = kiinni, 100% = auki). Poistu näytöstä ESCillä. L1 Menov.trendi Trendinäyttö Näyteväli 1s Jos haluat muuttaa näyteväliä, siirrä osoitin kohtaan "Näyteväli" -näppäimellä. Aika vilkkuu. Aseta aika - tai + -näppäimellä. 22

23 MOOTTORIVALINTA Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. Moottorivalinnassa valitaan venttiilimoottorin ohjaustapa. Vaihtoehtoina on joko 24VAC 3-tilaohjaus tai DC -jänniteohjaus (0...10V tai V). L1 Huoltotila Viritysarvot Trendit Moottorivalinta Maalämmitys Siirrä osoitin kohtaan "Moottorivalinta" -näppäimellä. L1 Moott.valinta 3tila/aika150s 0-10V 2-10V Siirrä osoitin sen moottorin ohjaustavan kohdalle, jonka haluat ottaa käyttöön -näppäimellä. Valittuasi moottorille ohjaustavan, säädin kysyy moottorin ajoaikaa. Ajoaika kertoo, kuinka monta sekuntia kuluu, jos moottori ajaa yhtäjaksoisesti venttiilin kiinni asennosta auki asentoon. Aseta aika - tai + -näppäimellä. -merkki osoittaa, mikä ohjaustapa on valittu käyttöön. VENTTIILIMOOTTOREIDEN KYTKENTÄ: 3-tila ohjattu moottori (24VAC) V tai V DC-ohjattu moottori (24 VAC) Auki Kiinni 3-tila 24 VAC L1 moottori (ohjauslähtö M1) 24 VAC L1 moottori (ohjauslähtö M1) 0-10V tai 2-10V 23

24 MAALÄMMITYS Tässä valitaan, onko käytössä täysitehoinen vai osatehoinen maalämmitys ja asetetaan kompressorin käyntiä ja sähkövastuksen päälle/ pois-kytkeytymistä ohjaavat asetusarvot. Ohjeet huoltotilaan siirtymisestä on esitetty sivulla 19. Releellä 1 ohjataan maalämpökojeen sähkövastusta ja releellä 2 maalämpökojeen kompressorin käyntiä. L1 Huoltotila Viritysarvot Trendit Moottorivalinta Maalämmitys Erikoishuolto Siirrä osoitin kohtaan "Maalämmitys -näppäimellä. Maalämmitys Täysteh.maaläm Osateh. maaläm Siirrä osoitin sen ohjausvalinnan kohdalle, jonka haluat ottaa käyttöön nuoli-näppäimellä. -merkki osoittaa valinnan. Säädin ohjaa kompressoria ja sähkövastusta tässä asetettujen asetusarvojen ja säätimen määräämän L1 piirin menoveden lämpötilan mukaisesti. Säätimen määräämä menoveden lämpötila on luettavissa säätimeltä menovesi-infosta. Maaläm.varaaja VaraajaYläMin VaraajaYläEro Sähköv.yläEro VaraajaAlaMin VaraajaAlaEro Maaläm.varaaja VaraajaYläMin55 VaraajaYläEro 6 Sähköv.yläEro 2 VaraajaAlaMin45 VaraajaAlaEro 6 VarYläKomp 5 Täysitehoinen maalämmitys: Kompressori ja sähkövastus eivät voi olla yhtä aikaa päällä. Lisätietoa täysitehoisesta maalämmityksestä sivuilla 25 ja 26. Osatehoinen maalämmitys: Kompressori ja sähkövastus voivat olla yhtä aikaa päällä. Lisätietoa osatehoisesta maalämmityksestä sivuilla 27 ja 28. Kytkentäohje: Mittaus x 0.8 Kompressorin käyntitieto Rele x 1.5 N L Releen ollessa lepotilassa, sähkövastus on päällä ja releen koskettimien väli on kiinni. Releen ollessa vetäneenä (sähkövastus kytkeytyy pois päältä) releen koskettimien väli on auki. Rele x 1.5 N L Releen ollessa vetäneenä kompressori käy. Säätimen ollessa sähkötön, kompressori ei voi käydä (releen koskettimien väli on auki). 24

25 Re1 Re2 Täysitehoinen maalämmitys Rele 1 ohjaa maalämpökojeen sähkövastusta. Kun rele päästää, sähkövastus on päällä (riviliitinväli sulkeutuu) 201GT M1 Rele 2 ohjaa maalämpökojeen kompressoria. Kun rele vetää, kompressori on päällä (riviliitinväli sulkeutuu). Sähkövastus Mittaus 4: Kompressorin käyntitieto Mittaus 1: Ulkolämpötila Mittaus 2: L1 Menovesianturi Mittaus 9: Varaajan yläosan lämpötila Mittaus10: Varaajan alaosan lämpötila Mittaus 11: Kuumakaasun lämpötila kompressori M11 M9 M10 M5 Moott.2 Moott.1 M2 Asetusarvo: Tehdasasetus: Asettelualue: Merkitys: VaraajaYläMin VaraajaYläEro SähkövYläEro VaraajaAlaMin VaraajaAlaEro 55 C 6 C 10 C 45 C 6 C C C C C C Varaajan yläosan lämpötilan ohjauksen asetusarvo Varaajan yläosan lämpötilaohjauksen eroalue Lisäeroalue ohjattaessa sähkövastusta Varaajan alaosan minimilämpötila Varaajan alaosan lämpötilaohjauksen eroalue Laskennallinen asetusarvo Alaosan maksimiraja Maksimiraja vaihtelee C:een siten, että ulkolämpötilan ollessa yli +15 C, maksimiraja on 53 C Ulkolämpötilan ollessa alle -5 C, maksimiraja on 55 C. Ulkolämpötiloilla +15 C...-5 C lämpötilaraja muuttuu lineaarisesti 53 C:sta 55 C:een. Toiminto ja sen ehdot Kompressori käyntikäsky annetaan (rele 2 vetää, riviliitinväli sulkeutuu), kun - varaajan yläosan lämpötila (mittaus 9) laskee alle [ VaraajaYläMin - ( VaraajaYläEro" / 2)] tai - varaajan alaosan lämpöt. (mitt.10) laskee alle [ säätimen määräämä menoveden L1 lämpötila + 5 C - VaraajaAlaEro"] - varaajan alaosan lämpötila (mittaus 10) laskee alle asetusarvon VaraajaAlaMin tai Kompressori pysähtyy ( rele 2 päästää, riviliitinväli avautuu), kun - varaajan yläosan lämpötila (mittaus 9) ylittää [ VaraajaYläMin + ( V araajayläero" / 2)] lämpötilan ja - varaajan alaosan lämpötila (mittaus 10) ylittää [ säätimen määräämä menoveden L1 lämpötila + 5 C] ja - varaajan alaosan lämpötila (mittaus 10) ylittää [ VaraajaAlaMin" + " VaraajaAlaEro ] lämpötilan Kompressorin käynti on estetty, - jos edellisestä käyntijaksosta on kulunut alle 5 minuuttia - jos kuumakaasun lämpötilamittaus (mittaus 11) on kytketty ja kuumakaasun lämpötila ylittää 120 C (kompressorin käynnin esto poistuu, kun lämpötila laskee 117 C:een). - jos varaajan yläosan lämpötila (mittaus 9) ylittää 95 C (kompressorin käynnin esto poistuu, kun lämpötila on laskenut 85 C:een) - jos varaajan alaosan lämpötila ylittää laskennallisen Alaosan maksimirajan ( C). Kompressorin käynnin esto poistuu, kun varaajan alaosan lämpötila on laskenut 3 C alle laskennallisen Alaosan maksimiraja ) - jos sähkövastus on kytkeytynyt päälle Sähkövastus kytkeytyy päälle, jos 1 ja 2 täyttyvät Ehto 1. Kompressoriohjaus on ollut tunnin päällä, eikä varaajan alaosan lämpötila ole noussut yhtä astetta tai Kompressorihälytys on aktiivinen ja kompressoriakäynnistymisehdot on yritetty käynnistää uudelleen 5 minuutin viiveen jälkeen ja Ehto 2. Varaajan yläosan lämpötila on alle [ VaraajaYläMin - ( VaraajaYläEro" / 2) - SähkövYläEro ] tai varaajan yläosan lämpötila (mittaus 9) on alle [ säätimen määräämä menoveden L1 lämpötila - SähkövYläEro"] (säädin huomioi tässä laskennassa säätimen määräämänä menoveden L1 lämpötilana maksimissaan 50 C) Sähkövastus kytkeytyy pois päältä (rele 1 vetää, riviliitinväli avautuu), kun - varaajan yläosan lämpötila (mittaus 9) ylittää [ VaraajaYläMin - ( VaraajaYläEro" / 2)] lämpötilan ja - varaajan yläosan lämpötila on yli [ säätimen määräämä menoveden L1 lämpötila] Sähkövastuksen päälle menolle asetettu tunnin viive astuu uudelleen voimaan, kun mittaukselle 4 on tullut käyntitieto kompressorilta Sähkövastuksen ohjaus poistuu aina, - jos mittauksen 9 lämpötila ylittää 95 C, lämpötilan pitää laskea 85 C:een ennen kuin sähkövastus voi mennä päälle 25
