1 Käyttö- ja asennusohje Poistoilmakuivausrumpu PT 5186 Sähkö Lue ehdottomasti koneen fi-fi käyttö- ja asennusohje ennen koneen asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja koneen rikkoontumisen. M.-Nr

2 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkausmateriaalit on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalin kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Koneen toimittaja huolehtii yleensä kuljetuspakkauksen talteenotosta. Vanhan koneen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä koneiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia koneita sekajätteen mukana. Energiansäästövinkkejä Vältyt turhan pitkiltä kuivausajoilta ja sen myötä turhalta energiankulutukselta, kun toimit seuraavasti: Linkoa pyykki suurimmalla mahdollisella linkousnopeudella. Mitä suurempaa linkousnopeutta käytät, sitä enemmän energiaa ja aikaa säästät kuivauksessa. Kuivaa kerralla aina niin paljon pyykkiä kuin kunkin ohjelman enimmäistäyttömääräksi on suositeltu. Näin käytät kuivausrumpuasi mahdollisimman energiataloudellisesti. Huolehdi kuivaustilan riittävästä ilmanvaihdosta. Puhdista nukkasihti tarvittaessa. Tarkista säännöllisesti poistoilmaputki ja sen osat mahdollisten nukkakertymien varalta ja poista tarvittaessa ylimääräinen nukka. Kun asennat poistoilmaputkea, vältä turhia mutkia ja tee putken kaarteista mahdollisimman loivia. Vie sen sijaan vanhat koneet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Kysy tarvittaessa lisätietoja koneen toimittajalta. Pidä huolta että säilytät koneen poissa lasten ulottuvilta ennen kuin viet sen keräyspisteeseen. 2

3 Sisällysluettelo Pidä huolta ympäristöstäsi...2 Tärkeitä turvallisuusohjeita...6 Kuivausrummun käyttö...14 Ohjaustaulu...14 Ennen ensimmäistä käyttökertaa...14 Näyttöruudun toiminta...15 Ensimmäinen käyttökerta...16 Ohjeita ja neuvoja pyykinhuoltoon Pyykin esivalmistelu Täytä kuivausrumpu Valitse ohjelma Pikakäyttöohje...19 Ajastettu käynnistys...23 Ohjelmien valinta...24 Perusohjelmat...24 Ohjelman kulun muuttaminen...26 Rahastinkäyttö...26 Käynnissä olevan ohjelman muuttaminen...26 Käynnissä olevan ohjelman lopettaminen...26 Pyykin lisääminen/poistaminen kesken kuivauksen...26 Sähkökatko...26 Jäljellä oleva aika Puhdistus ja hoito...27 Nukkasihdin puhdistus...27 Nukkasihdin irrottaminen...27 Nukkasihdin avaaminen...27 Nukkasihdin osien kuivapuhdistus...28 Nukkasihdin osien puhdistus vedellä...28 Nukkasihdin asettaminen paikoilleen...28 Ilmankiertotilan puhdistaminen...29 Pikapuhdistus...29 Tarkempi puhdistus...29 Puhallinpyörä...29 Täyttöluukun alareunan peitelevy Kuivausrummun puhdistus

4 Sisällysluettelo Vianetsintä...32 Mitä tehdä, jos...? Näyttöruudussa näkyy tarkistus- tai virheilmoitus Huono kuivaustulos...34 Muita ongelmia...35 Hehkulampun vaihtaminen...38 Huoltoväli- ja BGR-ilmoitukset Huippukuormitussuoja...39 Huolto...40 Korjaukset...40 Optinen liitäntä PC...40 Lisävarusteet...40 Asennus ja liitännät...41 Asennusvaihtoehdot...41 Näkymä etupuolelta...41 Näkymä sivulta...42 Näkymä takapuolelta...42 Näkymä yläpuolelta...42 Asennus jalustalle...42 Rahastinkäyttö...42 Koneen sijoittaminen...43 Kuljettaminen...43 Tasapainotus...43 Koneen kiinnittäminen paikalleen...45 Sijoituspaikan ilmanvaihto Sähköliitäntä Poistoilmaliitännän asentaminen...47 Perusperiaatteet Poistoilmaputken kokonaispituuden laskeminen...48 Toimi seuraavasti...48 Laskentaesimerkki...49 Poistoilmaliitännän mitat...49 Ilmanpoisto kiinteisiin muoviputkiin...50 Ilmanpoisto taipuisaan poistoilmaletkuun...51 Kokoojaputki

5 Sisällysluettelo Tekniset tiedot...53 Asetukset-valikko...56 Asetukset-valikon avaaminen pääkäyttäjätason kautta...56 Kieli Pääkäyttäjätaso...57 Pöyhintä...58 Merkkiääni...58 Kellonaika...58 Näytön kontrasti...58 Näytön kirkkaus...58 Valmiustila...59 Jäähdytysajan pidennys...59 Kuivuusasteet...59 Kuivuusaste Valko/Kirjo...59 Kuivuusaste Siliävät...59 Kuivuusaste Mankelikuiva Puhdista ilmakanavat Ajastettu käynnistys

6 Tärkeitä turvallisuusohjeita Lue ehdottomasti tämä käyttöohje. Kuivausrumpu täyttää asetetut turvallisuusmääräykset. Kuivausrummun asiaton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja. Lue tämä käyttöohje ennen kuin alat käyttää kuivausrumpua. Käyttöohje sisältää tärkeää tietoa koneen turvallisuudesta, käytöstä ja huollosta. Perehtymällä käyttöohjeeseen vältät mahdolliset vahingot ja kuivausrummun rikkoontumisen. Huolehdi siitä, että kaikki kuivausrumpua käyttävät henkilöt tutustuvat näihin turvallisuusohjeisiin. Säilytä tämä käyttöohje! Jos luovutat koneen toiselle käyttäjälle, muista antaa käyttöohje koneen mukana. Määräystenmukainen käyttö Kuivausrumpu on tarkoitettu ainoastaan sellaisten tekstiilien kuivaukseen, joiden hoito-ohjeessa sallitaan rumpukuivaus ja jotka on pesty vedellä. Kaikki muu käyttö tapahtuu omalla vastuullasi. Miele ei vastaa vahingoista, jotka johtuvat koneen asiattomasta tai käyttöohjeiden vastaisesta käytöstä. Kuivausrumpua on käytettävä käyttöohjeen mukaisesti, sitä on huollettava ja sen toimintakunto on tarkistettava säännöllisesti. Kuivausrumpu ei ole tarkoitettu käytettäväksi ulkotiloissa. 6

7 Tärkeitä turvallisuusohjeita Henkilöt, jotka eivät pysty käyttämään kuivausrumpua turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä kuivausrummun toiminnasta, eivät saa käyttää tätä konetta ilman vastuullisen henkilön valvontaa tai opastusta. Pidä alle 8-vuotiaat lapset loitolla kuivausrumpua, jollet valvo heidän toimiaan koko ajan. Yli 8-vuotiaat lapset saavat käyttää kuivausrumpua ilman valvontaa ainoastaan, jos heille on kerrottu miten kuivausrumpua käytetään turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita koneen väärä käyttö voi aiheuttaa. Lapset eivät saa puhdistaa tai huoltaa kuivausrumpua ilman valvontaa. Valvo lapsia aina, kun he oleskelevat kuivausrummun läheisyydessä. Älä anna lasten leikkiä kuivausrummulla. Jos kuivausrumpua käytetään tiloissa, joihin ihmisillä on vapaa pääsy, koneen käytöstä vastaavan henkilön on varmistettava asianmukaisin toimenpitein, että kuivausrummun käyttäjille ei voi aiheutua vaaraa mistään koneen käytön aikana mahdollisesti esiintyvistä riskitilanteista. Tekninen turvallisuus Ennen kuin asennat koneen paikalleen, tarkista ettei koneessa ole näkyviä kuljetusvaurioita. Vahingoittunutta konetta ei saa asentaa paikalleen ja/tai ottaa käyttöön. Älä tee kuivausrumpuun mitään muutostöitä, mikäli nämä eivät ole nimenomaan Mielen hyväksymiä. 7

8 Tärkeitä turvallisuusohjeita Kuivausrummun sähköturvallisuus on taattu vain silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Maadoitus on koneen käyttöturvallisuuden kannalta välttämätöntä. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Miele ei vastaa vahingoista, jotka johtuvat koneen liittämisestä maadoittamattomaan tai puutteellisesti maadoitettuun sähköliitäntään. Asiattomista korjauksista voi aiheutua koneen käyttäjälle vaaratilanteita, joista Miele ei voi olla vastuussa. Takuuaikana tehtävät korjaukset on aina annettava Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei vastaa korjausten jälkeen ilmenevistä vioista. Rikkinäiset koneen osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain näin voimme taata koneen turvallisen toiminnan. Jos kuivausrumpua ei huolleta säännöllisesti ja ammattitaitoisesti, seurauksena voi olla kuivaustehon aleneminen, toimintahäiriöt tai jopa palovaara. Vian sattuessa sekä puhdistuksen ja huollon aikana kuivausrumpu täytyy tehdä jännitteettömäksi. Kuivausrumpu on kytketty pois sähköverkosta vasta kun: kuivausrummun virransyöttö on katkaistu, sulake/sulakkeet on irrotettu sulaketaulusta tai mahdollinen automaattisulake/-sulakkeet on kytketty pois päältä. Tätä pesukonetta ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). 8

9 Tärkeitä turvallisuusohjeita Koneen asiallinen käyttö Älä nojaa kuivausrummun luukkuun äläkä ripusta siihen mitään. Kuivausrumpu voi muuten kaatua. Loukkaantumisen vaara! Sulje rummun luukku jokaisen käyttökerran jälkeen. Tällä tavoin: lapset eivät pääse ryömimään kuivausrummun sisään tai piilottamaan esineitä kuivausrumpuun. kotieläimet eivät pääse kiipeämään rummun sisään. Älä koskaan pese kuivausrumpua suihkuttamalla vettä sen päälle! Pidä aina kuivausrummun sijoitusympäristö puhtaana pölystä ja nukasta. Koneen ottamassa korvausilmassa olevat likahiukkaset voivat ajan mittaan aiheuttaa tukkeutumia. Tukkeumat voivat aiheuttaa koneeseen toimintahäiriöitä ja samalla palovaaran! Kuivausrumpua saa käyttää vain silloin, kun siihen on liitetty poistoilmaputki ja kun koneen sijoitustilassa on riittävä ilmanvaihto. Poistoilmaputkea ei saa koskaan johtaa jo käytössä olevaan savukanavaan tai yhteishormiin, sellaisen tilan ilmanvaihtokanavaan, jossa on jokin tulisija, muussa käytössä olevaan hormiin. Muussa tapauksessa on olemassa myrkytysvaara, jos savut tai palokaasut palautuvat takaisin huoneilmaan. Tarkista säännöllisesti kaikki poistoilmaputken osat (esim. kierresaumaputki, ulkosäleikkö, mutkat ja kaarteet), jotta ilma pääsee kulkemaan esteittä ulos. Poistoilmaputken osiin voi kertyä nukkaa, joka voi pahimmassa tapauksessa estää ilman virtaamisen. Jos liität kuivausrummun jo aiemmin käytettyyn poistoilmaputkeen, tarkista poistoilman kulkureitti ennen kuivausrummun asentamista. 9

10 Tärkeitä turvallisuusohjeita Tukehtumisen ja myrkytyksen vaara on olemassa, jos käytät samanaikaisesti poistoilmakuivausrummun kanssa kaasu-, öljy-, puu- tai hiilikäyttöistä kamiinaa, lämmitintä, lämminvesivaraajaa tai muuta tulisijaa samassa tilassa tai sijoitustilan läheisissä huoneissa. Tulisijat tarvitsevat huoneilmaa palamiseen, ja ne poistavat palokaasunsa poistoilmahormiin. Jos huonetilaan syntyy yli 4 Pa:n alipaine, se voi vetää palokaasut takaisin savukanavasta. Alipainetta ei pääse syntymään, kun huonetilaan virtaa jatkuvasti palamiseen tarvittavaa ilmaa, esim. sellaista ulos aukenevista ilmanvaihtoaukoista, joita ei voida sulkea, tai ikkunakytkimen avulla: tällöin kuivausrummun voi kytkeä päälle vain, kun huonetilan ikkuna on auki. Anna varmuuden vuoksi nuohoojan tarkistaa, että poistoilmakuivausrummun käyttö on turvallista. Kun liität monta kuivausrumpua samaan kokoojapoistoputkeen, kokoojaputkeen on ehdottomasti asennettava sulkuläppä jokaista kuivausrumpua kohti. Jos näin ei tehdä, kuivausrumpu voi vahingoittua ja sen sähköturvallisuus voi heiketä! Nukkasihti on puhdistettava säännöllisesti! Kuivausrumpua ei saa käyttää ilman nukkasihtiä tai jos nukkasihti on vahingoittunut. Koneeseen voi tulla toimintahäiriöitä. Nukka tukkii ilmakanavat, lämpövastukset ja poistoilmaputken. Palovaara! Jos nukkasihti on vahingoittunut, ota kuivausrumpu välittömästi pois käytöstä ja vaihda vahingoittunut nukkasihti. Kuivausrumpua ei saa sijoittaa tiloihin, joissa lämpötila voi laskea alle 0 C:n. Jo jäätymispisteen lähellä olevat lämpötilat voivat haitata koneen elektroniikkaa. Sijoitustilan lämpötilan on oltava väliltä +2 C ja +50 C. 10

11 Tärkeitä turvallisuusohjeita Palovaaran välttämiseksi älä kuivaa kuivausrummussa tekstiilejä, joita ei ole pesty. ei ole pesty tarpeeksi hyvin ja jotka sisältävät yhä öljy- tai rasvapitoista likaa tai muita jäämiä (esim. suurkeittiöiden ja kauneushoitoloiden pyykit, joissa on öljy-, rasva-, ihovoide- tai emulsiojäämiä). Jos tekstiilit eivät ole riittävän puhtaita, on olemassa vaara, että pyykit syttyvät itsestään, jopa kuivauksen jälkeen ja jopa kuivausrummun ulkopuolella. on käsitelty syttyvillä puhdistusaineilla tai jotka sisältävät asetonin, alkoholin, bensiinin, paloöljyn, tahranpoistoaineiden, tärpätin, vahan ja vahanpoistoaineen tai muiden kemikaalien jäämiä (näitä voi olla mm. mopeissa, siivousliinoissa, pesulapuissa jne.). sisältävät hiuskiinne-, hiuslakka-, kynsilakanpoistoaine- tai vastaavia tahroja. Tällaiset erittäin likaiset tekstiilit on pestävä erityisen huolellisesti: Käytä riittävästi pesuainetta ja valitse mahdollisimman korkea pesulämpötila. Jos olet epävarma puhdistustuloksesta, pese tekstiilit useampaan kertaan. 11

12 Tärkeitä turvallisuusohjeita Älä koskaan kuivaa seuraavia tekstiilejä kuivausrummussa, sillä ne aiheuttavat palovaaran: tekstiilit, joiden puhdistukseen on käytetty teollisuuskemikaaleja (esim. kemialliseen pesun puhdistusaineita). tekstiilit, jotka sisältävät paljon vaahtomuovia, kumia tai kumia muistuttavaa materiaalia. Tällaisia ovat esim. lateksivaahtomuovia sisältävät tuotteet, suihkuverhot, vesitiiviit tekstiilit, kumipinnoitetut tuotteet ja vaatteet, vaahtomuovitäytteiset tyynyt. erilaiset topatut tekstiilit, jotka ovat vahingoittuneet siten, että täytettä voi päästä ulos (esim. tyynyt tai toppatakit). Ulosvalunut täyte voi aiheuttaa palovaaran. Useimmissa ohjelmissa lämmitysvaihetta seuraa jäähdytysvaihe, jolla varmistetaan, ettei pyykin lämpötila kasva niin kuumaksi, että se voisi vahingoittaa pyykkiä (esim. itsesyttymisen vaaran estämiseksi). Ohjelma on päättynyt vasta jäähdytysvaiheen jälkeen. Ota kaikki pyykit koneesta heti kuivausohjelman päätyttyä. Varoitus: Älä koskaan kytke kuivausrumpua pois päältä ennen kuivausohjelman päättymistä. Voit tyhjentää kuivausrummun kesken kuivausohjelman vain, jos otat pyykit heti pois koneesta ja levität ne siten, että ne saavat jäähtyä rauhassa. Käytä huuhteluaineita tai vastaavia viimeistelytuotteita vain annostusohjeiden mukaisina määrinä. 12

13 Tärkeitä turvallisuusohjeita Älä käytä äläkä säilytä bensiiniä, paloöljyä tai muita helposti syttyviä aineita kuivausrummun läheisyydessä. Palo- ja räjähdysvaara! Kuivausrummun korvausilman on oltava puhdasta. Korvausilmassa ei saa olla klooria, fluoria tai muita liuottimia sisältäviä höyryjä. Syttymisen vaara! Koskee vain kuivausrummun teräksisiä pintoja: Kuivausrummun teräksisille pinnoille ei saa joutua kloori- tai natriumhypokloriittipitoisia nestemäisiä puhdistus- ja desinfiointiaineita. Nämä aineet voivat aiheuttaa pintojen korroosiota. Myös aggressiivisten kloorivalkaisuaineiden höyryt saattavat aiheuttaa korroosiota. Älä siksi säilytä tällaisia aineita sisältäviä säiliöitä avoimina koneen läheisyydessä! Lisävarusteet Tässä kuivausrummussa saa käyttää vain nimenomaan Mielen hyväksymiä lisävarusteita ja varaosia. Muussa tapauksessa koneen takuuehdot ja tuotevastuu raukeavat. Miele ei ole vastuussa sellaisista vahingoista, jotka aiheutuvat siitä, että tätä konetta käytetään turvallisuusohjeiden vastaisesti. 13

14 Kuivausrummun käyttö Ohjaustaulu Start-painike Merkkivalo vilkkuu, kun voit käynnistää ohjelman, ja palaa yhtäjaksoisesti, kun ohjelma on käynnissä. Näyttöruutu ja painikkeet, OK ja + Tarkempia tietoja painikkeiden toiminnasta löydät seuraavalta sivulta. Ajastuspainike Tällä painikkeella voit siirtää ohjelman käynnistymistä myöhempään ajankohtaan ja tarkistaa oikean kellonajan. Optinen liitäntä PC Tähän Miele-huolto voi liittää tietokoneen huoltotöitä tai ohjelmien päivityksiä varten Painike Hellävarainen Arkojen tekstiilien kuivaamiseen (hoito-ohjeen merkintä ). Ohjelmanvalitsin Kuivausohjelmien valintaan. Voit kääntää ohjelmanvalitsinta sekä myötä- että vastapäivään. Virtakytkin Kytkee kuivausrummun päälle ja pois päältä. Ennen ensimmäistä käyttökertaa Kuivausrummun asennus ja liitännät on tehtävä ennen ensimmäistä käyttökertaa. Noudata kohdan "Asennus ja liitännät" ohjeita. Kun otat koneen käyttöön, noudata kappaleessa "Ensimmäinen käyttökerta" annettuja ohjeita. 14

15 Kuivausrummun käyttö Näyttöruudun toiminta Näyttöruudussa näkyy mm. seuraavia tietoja: ohjelman valinta. ohjelman kesto sekä ohjelman alkamis- ja päättymisaika. Näyttöruudun avulla voit valita seuraavia toimintoja: ohjelman ajastetun käynnistyksen. Asetukset-valikon. Tämän valikon avulla voit muuttaa kuivausrummun elektroniikan toimintaa haluamallasi tavalla. Tarkempia tietoja löydät tämän käyttöohjeen lopusta. Painikkeet /+ Muuttavat näyttöruudussa näkyviä tietoja: muuttaa näytössä näkyviä lukuja tai arvoja pienemmiksi; vierittää näyttöruudun kohdistinta ylemmäksi. + muuttaa näytössä näkyviä lukuja tai arvoja suuremmiksi; vierittää näyttöruudun kohdistinta alemmaksi. OK-painike Vahvistaa valintasi ja siirtyy seuraavan tiedon tai arvon valintaan. Ajastuspainike Voit ajastaa ohjelman käynnistymään myöhemmin. Lisäksi voit painaa tätä painiketta kuivauksen aikana, jolloin voit tarkistaa ohjelman arvioidun päättymisajan tai oikean kellonajan. 15

16 Ensimmäinen käyttökerta Kytke kuivausrumpu päälle painamalla virtakytkintä. Kun kuivausrumpu on toimintavalmis, näyttöruutuun ilmestyy perusvalikko. Jos otat kuivausrummun käyttöön ensimmäistä kertaa, näyttöruutuun ilmestyy tervehdysteksti Miele Professional Willkommen. Tervehdystekstiä ei näy enää jatkossa sen jälkeen, kun olet valinnut kielen, asettanut kuivausrumpuun oikean kellonajan ja kun kuivausrumpu on suorittanut ensimmäisen ohjelman kokonaan loppuun. Näyttöruutu siirtyy kielen valintaan. Näyttöruudun kielen valinta dansk deutsch english Valitse haluamasi kieli painamalla painiketta + tai ja vahvista valintasi painamalla OK-painiketta. Näyttöruutuun valittu kieli on merkitty väkäsellä. Kellonajan asettaminen (tarvittaessa) Kellonaikaa voidaan aina muuttaa jälkikäteen "Asetukset"-valikon kautta. 10 :00 Aseta kellonaika Aseta ensin oikea tuntiluku painikkeella tai + ja vahvista valintasi OK-painikkeella. Aseta samalla tavalla oikea minuuttiluku ja vahvista valintasi. Perusvalikko Kun kuivausrumpu on kytketty päälle, näyttöruudussa näkyy perusvalikko kunnes valitset ohjelman. 10:00 Valitse ohjelma Asetukset... Tarkempia tietoja asetuksista löydät tämän käyttöohjeen lopusta. Nyt voit laittaa pyykin kuivausrumpuun ja valita haluamasi ohjelman, kuten kappaleessa "Pikakäyttöohje" on neuvottu. 16

17 Ohjeita ja neuvoja pyykinhuoltoon 1. Pyykin esivalmistelu Tekstiilien hoito-ohjeet Kuivaus Normaali/korkea lämpötila Alhainen lämpötila: valitse Hellävarainen (lämpöaroille tekstiileille). Rumpukuivaus kielletty Silitys ja kuumamankelointi Erittäin kuuma Kuuma Lämmin Silitys/kuumamankelointi kielletty Ennen kuivausta Pese erityisen likaiset tekstiilit perusteellisesti: käytä riittävästi pesuainetta ja valitse mahdollisimman korkea pesulämpötila. Jos olet epävarma puhdistustuloksesta, pese tekstiilit useampaan kertaan. Älä laita kuivausrumpuun likomärkää pyykkiä! Linkoa pyykki suurimmalla mahdollisella linkousnopeudella. Mitä suurempaa linkousnopeutta käytät, sitä enemmän energiaa ja aikaa säästät kuivauksessa. Pese uudet, värikkäät tekstiilit erikseen ja huolellisesti ennen ensimmäistä kuivauskertaa. Älä myöskään kuivaa niitä yhdessä vaaleiden tekstiilien kanssa. Tekstiileistä saattaa irrota väriä (myös kuivausrummun muoviosiin). Niistä saattaa myös tarttua värillistä nukkaa muihin vaatteisiin. Tärkätyn pyykin voit myös kuivata kuivausrummussa. Käytä tällöin tärkkäykseen kaksinkertainen määrä tärkkiä, jotta saat toivotun tuloksen. Tarkista, että tekstiilien saumat ja ompeleet ovat ehjät ennen kuivausta. Näin vältyt siltä, että täytetyistä tekstiileistä pääsee täytettä ulos kuivauksen aikana. Ulosvalunut täyte voi aiheuttaa palovaaran! Sido kangasvyöt ja resorinauhat yhteen. Sulje..... napitettavat tyynyliinat ja pussilakanat, jottei niiden sisään pääse muuta pyykkiä... vetoketjut, hakaset ja lehtiäiset. Jos kaarituellisten rintaliivien kaarituet ovat irronneet, poista ne tai sido ne kiinni ennen kuivausta. Avaa takit ja pitkät vetoketjut, jotta tekstiilit kuivuvat tasaisesti. Tasaisimman kuivaustuloksen saat, kun linkoat tekstiilit kunnolla,... täytät kuivausrummun ilmavasti,... lajittelet pyykin tekstiilityypin, kuidun, koon, hoito-ohjeiden ja haluamasi kuivuusasteen mukaan. 17

18 Ohjeita ja neuvoja pyykinhuoltoon 2. Täytä kuivausrumpu Kuivausrummun vääränlainen käyttö voi aiheutua palovaaran! Lue kappale "Tärkeitä turvallisuusohjeita". Poista pyykin seasta mahdolliset pesuaineen annosteluvälineet (esim. pesupallo). Tällaiset osat voivat sulaa kuivauksen aikana ja vahingoittaa pyykkiä tai kuivausrumpua. Älä täytä kuivausrumpua liian täyteen. Jos täytät koneen liian täyteen, tekstiilit kuluvat, kuivaustulos jää tavanomaista huonommaksi ja tekstiilit rypistyvät turhaan. Noudata aina kunkin ohjelman enimmäistäyttömääriä (ks. kappaletta "Ohjelmien valinta"). Näin käytät kuivausrumpuasi mahdollisimman energiataloudellisesti. Siliävät tekstiilit voivat rypistyä normaalia enemmän, jos täytät kuivausrummun liian täyteen. Tämä koskee varsinkin erityisen arkoja kuituja (esim. paidat, paitapuserot). Vähennä kuivausrummun täyttömäärää tarvittaessa jakamalla pyykkierä pienempiin osiin. 3. Valitse ohjelma Monissa ohjelmissa voit itse valita haluamasi kuivuusasteen sen mukaan, kuinka kuivaksi pyykkisi haluat:... esim. Kaappikuiva+, kun haluat laskostaa kuivat pyykit ja viedä ne suoraan säilytyspaikkaan.... esim. Mankelikuiva tai Silityskuiva, kun haluat viimeistellä pyykin kuivauksen jälkeen esim. kuumamankelilla. Katso tarkemmin kappaletta "Ohjelmien valinta". Valitse toiminto Hellävarainen (alhainen lämpötila), kun kuivaat lämmölle arkoja tekstiilejä, joiden hoito-ohjeessa on merkintä. Untuvatäytteisten tekstiilien sisällä oleva hieno kuitu voi olla kutistuvaa. Aitoja pellavatekstiilejä saa kuivata vain, jos valmistaja suosittelee sitä hoito-ohjeessa, muuten kangas saattaa menettää muotonsa. Villa ja villasekoitteet vanuvat ja kutistuvat helposti. Joustavat puuvillakankaat (esim. T-paidat, alusvaatteet) kutistuvat usein ensimmäisillä pesukerroilla. Älä kuivaa tällaisia vaatteita liian kuiviksi. Kiinnitä jo vaatetta ostaessasi huomiota sen kutistumisominaisuuksiin ja osta mahdollisuuksien mukaan hieman kokoasi suurempi vaate. 18

19 Pikakäyttöohje Lue ehdottomasti kappale "Ohjeita ja neuvoja pyykinhuoltoon". Esikäsittele pyykki Laita pyykki kuivausrumpuun Tarkista ennen kuin suljet luukun, ettei pyykkiä jää luukun ja täyttöaukon väliin! Avaa täyttöluukku. Sulje luukku heilauttamalla se kevyesti kiinni - voit myös painaa sen kiinni. Laita pyykki kuivausrumpuun. 19

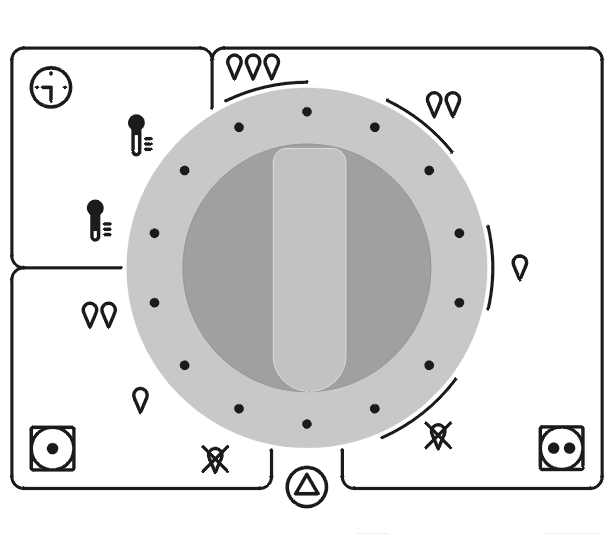

20 Pikakäyttöohje Valitse ohjelma Kytke kuivausrumpu päälle painamalla virtakytkintä. Valintasi mukaan näyttöruudussa näkyy erilaisia tietoja. Ohjelmissa Valko-/Kirjopyykki ja Siliävät kuidut voit valita kuivuusasteen suoraan ohjelmanvalitsimella. Valitse haluamasi ohjelma kiertämällä ohjelmanvalitsinta. Valko-/Kirjopyykki Kaappikuiva+ Valko-/Kirjopyykki Kaappikuiva Valko-/Kirjopyykki Silityskuiva Valko-/Kirjopyykki Mankelikuiva Siliävät kuidut Kaappikuiva+ Siliävät kuidut Kaappikuiva Siliävät kuidut Silityskuiva Aikakuivaus Kylmätuuletus Seis 20

21 Pikakäyttöohje Painike Hellävarainen Kun kuivaat arkoja tekstiilejä (joiden hoito-ohjeessa on merkintä ), esim. akryyliä, paina painiketta Hellävarainen. Koska toiminto Hellävarainen alentaa kuivauslämpötilaa, kuivausaika pitenee vastaavasti. Ajastuspainike ks. kappaletta "Ajastettu käynnistys". Rahastinkäyttö Jos kuivausrumpuun on liitetty rahastin, noudata näyttöruudussa näkyviä maksamiseen liittyviä ohjeita. Jos avaat kuivausrummun luukun ohjelman käynnistymisen jälkeen, tai jos keskeytät ohjelman, rahastimeen asettamasi rahat saattavat mennä hukkaan (valitun asetuksen mukaan). Käynnistä ohjelma Kun voit käynnistää ohjelman, Start-painike alkaa vilkkua. Paina Start-painiketta. Näyttöruudussa näkyy Ohjelman käynnistys ja sen jälkeen Kuivaus sekä ohjelman kestoaika. Ohjelmissa, joissa on erilaisia kuivuusasteita, näyttöruutu näyttää ohjelman kuluessa kulloinkin saavutettua kuivuusastetta (Mankelikuiva... Silityskuiva... jne.). Ohjelman kulun muuttaminen Kappaleesta "Ohjelman kulun muuttaminen" löydät tarkempia tietoja seuraavissa tilanteissa: Rahastimen käyttö. Käynnissä olevan ohjelman muuttaminen. Käynnissä olevan ohjelman lopettaminen. Pyykin lisääminen/poistaminen kesken kuivauksen. Sähkökatko. Jäljellä olevan ajan näyttö. Ohjelman kesto / arvioitu kestoaika Kun valitset ohjelman, näyttöruudussa näkyy ohjelman arvioitu kestoaika. Kestoaikaa ei saa pitää tarkkana aikana, vaan pikemminkin suuntaa-antavana arviona siitä, milloin pyykki on tarpeeksi kuivaa. Kestoaika voi olla erilainen jokaisella kuivauskerralla, koska siihen vaikuttavat seuraavat tekijät: linkouksen jälkeinen jäännöskosteus; tekstiilien laji ja määrä; ympäröivä lämpötila; sähköjännitteen vaihtelut. Oppiva elektroniikka sopeuttaa kuhunkin kuivauskertaan käytettävän ajan edellisten tekijöiden perusteella, jolloin kestoaika tarkentuu ja muuttuu ohjelman edetessä. 21

22 Pikakäyttöohje Ennen ohjelman päättymistä Kuivausvaiheen jälkeen seuraa jäähdytysvaihe: näytössä näkyy Jäähdytys. Vasta jäähdytysvaiheen jälkeen ohjelma on päättynyt. Älä koskaan kytke kuivausrumpua pois päältä ennen kuivausohjelman päättymistä. Ohjelman jälkeen - ota pyykki pois koneesta Ohjelma on päättynyt, kun näytössä näkyy Pöyhintä (jos olet valinnut sen) ja Seis. Suosittelemme että otat kaiken pyykin koneesta heti ohjelman päätyttyä. Tyhjennä kuivausrumpu aina kokonaan. Tarkista ettei rumpuun jää yhtään vaatekappaletta! Rumpuun unohtuneet pyykit voivat vahingoittua seuraavalla käyttökerralla, koska ne kuivuvat liikaa. Jos kuivausrummun luukku jää auki, rummun sisävalaisin sammuu muutaman minuutin kuluttua energian säästämiseksi. Kytke kuivausrumpu pois päältä painamalla virtakytkintä. Näyttöruutu pimenee. Sulje täyttöluukku. Avaa täyttöluukku. Puhdistus- ja hoito-ohjeet Katso tarkemmin kappaletta "Puhdistus ja hoito". 22

23 Ajastettu käynnistys Sen mukaan, mikä asetus Ajastettu käynnistys-toiminnolle on valittu, voit valita joko ohjelman päättymisajan, käynnistymisajan tai asettaa aikaviiveen, jonka jälkeen ohjelma käynnistyy. Tehdasasetus: ajastettu käynnistys ei ole käytössä. Päättymismisajan siirtäminen Kun olet valinnut ohjelman, paina painiketta. 10:00 Alkaa: 10:00 Päättyy: 11:16 Esimerkki: Ylhäällä näytössä näkyy oikea kellonaika, keskimmäisellä rivillä ohjelman alkamisaika ja alimmalla rivillä ohjelman päättymisaika. 10:00 Alkaa: 11:14 Päättyy: 12:30 Siirrä nyt ohjelman päättymisaikaa myöhemmäksi painikkeella +. Ohjelman alkamis- ja päättymisaika muuttuu 30 minuutin jaksoissa. Ohjelman käynnistymistä voidaan siirtää enintään 24 tuntia eteenpäin. Painamalla painiketta voit lyhentää valittua aikaa. Vahvista lopuksi valintasi painamalla OK-painiketta. Ajastimen käynnistäminen Paina Start-painiketta. Valko-/Kirjopyykki Kaappikuiva Aloitus: h Ajastin alkaa laskea aikaa ohjelman käynnistymiseen minuutti kerrallaan. Rumpu pyörähtää lyhyesti aina tunnin välein ohjelman käynnistymiseen saakka (rypistymisenesto). Ohjelman kulun muuttaminen Jos ajastimeen asettamasi aika ei ole kulunut umpeen, voit vielä vaihtaa kuivuusastetta sekä valita tai peruuttaa lisätoiminnon Hellävarainen.... avata luukun ja lisätä pyykkiä koneeseen. Kun olet sulkenut luukun, paina vielä Start-painiketta. Ajastetun ajan muuttaminen Paina painiketta. Muuta nyt ohjelman päättymisaikaa painikkeilla tai +. Vahvista lopuksi valintasi painamalla OK-painiketta. Ajastetun ajan peruuttaminen Paina painiketta. Pidä painiketta painettuna niin pitkään, ettei näytössä näkyvä aika enää pienene. Vahvista lopuksi valintasi painamalla OK-painiketta. Ohjelma käynnistyy välittömästi. Ajastuksen lopettaminen Kierrä ohjelmanvalitsin asentoon. 23

24 Ohjelmien valinta Perusohjelmat Valko-/Kirjopyykki enintään 8 kg * Kaappikuiva+, Kaappikuiva** Tekstiilit Yksi- tai monikerroksiset puuvillatekstiilit. Froteepyyhkeet/kylpypyyhkeet/kylpytakit, T-paidat, alusvaatteet, puuvilla-/froteevuodevaatteet, vauvanvaatteet. Työvaatteet, takit, essumekot, frotee-/pellavapyyhkeet, vuodevaatteet, peitot, käsipyyhkeet, kylpypyyhkeet, kuumuutta kestävät pöytäliinavaatteet tai puserot. Huomaa Joustavat puuvillakankaat (esim. T-paidat, alusvaatteet) voivat kutistua, jos ne kuivuvat liikaa. Hellävarainen Valitse, jos tekstiilien hoito-ohjeessa on merkintä. Silityskuiva**, Mankelikuiva Tekstiilit Puuvilla- tai pellavatekstiilit. Pöytäliinat, vuodevaatteet, tärkätty pyykki. Huomaa Kuivuusaste "Mankelikuiva" on tarkoitettu pyykille, joka silitetään silityskoneella tai mankeloidaan kuumamankelilla. Säilytä pyykki rullattuna, jotta se pysyisi kosteana mankelointiin saakka. Hellävarainen Valitse, jos tekstiilien hoito-ohjeessa on merkintä. Siliävät kuidut enintään 4 kg * Kaappikuiva+, Kaappikuiva**, Silityskuiva Tekstiilit Siliävät tekstiilit, jotka on valmistettu synteettisistä tai sekoitekuiduista. Työvaatteet, puserot, neulepuserot, leningit, housut, pöytäliinat Hellävarainen Valitse, jos tekstiilien hoito-ohjeessa on merkintä. * Kuivan pyykin/kuivien tuotteiden paino **Ohje vertailutestien tekijöille: normin EN mukaisia vertailutestiohjelmia (ilman toimintoa "Hellävarainen") 24

25 Ohjelmien valinta Aikakuivaus (15-60 min**) enintään 8 kg * Tekstiilit Huomaa Hellävarainen Monikerroksiset tekstiilit, jotka kuivuvat epätasaisesti ja vaativat siten erilaisia kuivumisaikoja. Takit, tyynyt tai paksut tekstiilit. Yksittäisten vaatekappaleiden kuivaamiseen. Kylpypyyhkeet, uimavaatteet, kylpytakit. Älä valitse ensimmäiseksi pisintä mahdollista aikaa. Selvitä kokeilemalla, kuinka pitkän kuivausajan tekstiilit tarvitsevat. Valitse, jos tekstiilien hoito-ohjeessa on merkintä. Kylmätuuletus ( min**) enintään 8 kg * Tekstiilit Tekstiilit, jotka on tarkoitus vain tuulettaa ja puhdistaa pölystä. * Kuivan pyykin/kuivien tuotteiden paino ** Miele-huolto pystyy muuttamaan ohjelman enimmäis- ja vähimmäiskestoaikoja. 25

26 Ohjelman kulun muuttaminen Rahastinkäyttö Jos avaat kuivausrummun luukun ohjelman käynnistymisen jälkeen, tai jos keskeytät ohjelman, rahastimeen asettamasi rahat saattavat mennä hukkaan (valitun asetuksen mukaan*). * Miele-huolto voi ohjelmoida koneeseen viiveajan, jonka aikana ohjelmaa on mahdollista muuttaa myös rahastinkäytössä. Käynnissä olevan ohjelman muuttaminen Käynnissä olevaa ohjelmaa ei voi enää muuttaa (tahattomien muutoksien estämiseksi). Jos siirrät ohjelmanvalitsimen asentoa, näyttöruudussa näkyy teksti Ohjelmaa ei voi vaihtaa. Teksti häviää näytöstä, kun kierrät ohjelmanvalitsimen takaisin alkuperäiseen asentoon. Jos haluat vaihtaa ohjelman kokonaan toiseen, sinun on ensin lopetettava käynnissä oleva ohjelma. Käynnissä olevan ohjelman lopettaminen Kierrä ohjelmanvalitsin asentoon Seis. Kun näytössä näkyy Seis, ohjelma on päättynyt. Avaa täyttöluukku. Sulje täyttöluukku. Valitse halutessasi uusi ohjelma. Paina Start-painiketta. Pyykin lisääminen/poistaminen kesken kuivauksen Varo ettet polta itseäsi! Kun avaat kuivausrummun luukun kesken kuivauksen, rumpu ja rummun takaseinä voivat olla polttavan kuumia, samoin kuivattavat pyykit. Avaa täyttöluukku. Lisää tai ota pois haluamasi pyykki. Sulje täyttöluukku. Paina Start-painiketta. Sähkökatko Huoneistossa on ollut sähkökatko tai kuivausrumpu on kytketty pois päältä kesken kuivauksen. Kun olet kytkenyt kuivausrummun takaisin päälle, vahvista valitsemalla OK ja käynnistä ohjelma uudelleen. Jäljellä oleva aika Muutokset ohjelman kulussa voivat muuttaa näyttöruudussa näkyvää jäljellä olevaa aikaa. 26

27 Puhdistus ja hoito Nukkasihdin puhdistus Kuivausrummun alemmassa ilmankiertoaukossa on kaksiosainen nukkasihti, joka kerää tekstiileistä irtoavan nukan. Nukkasihti täytyy irrottaa ja avata puhdistusta varten. Kun vedät nukkasihtiä ulos sen kahvasta (ks. seuraava kohta), älä kierrä kahvaa, koska kahvan kiertäminen irrottaa nukkasihdin osat toisistaan. Tarkista ja puhdista nukkasihti viimeistään silloin, kun näyttöruutuun tulee tarkistusilmoitus: Puhdista ilmakanavat. Neuvo: Voit poistaa nukan koskematta siihen käsin, kun käytät pölynimuria. Nukkasihdin irrottaminen Vedä nukkasihti ulos tarttumalla sen kahvaan. Nukkasihdin avaaminen Avaa nukkasihdin luukku painamalla luukun oikeanpuoleista reunaa. Pitele nukkasihtiä molemmista kahvoista. 1. Kierrä nukkasihdin sisäosaa. 2. Vedä nukkasihdin osat irti toisistaan. 27

28 Puhdistus ja hoito Nukkasihdin osien kuivapuhdistus Kun käytät pölynimuria, saat irrotettua nukan hygieenisesti ja helposti. Nukkasihdin asettaminen paikoilleen Jos kuivausrummun ilmankiertotilassa on paljon nukkaa tai näkyvää likaa, ilmankiertotila on puhdistettava ennen kuin asennat puhdistetun nukkasihdin takaisin paikalleen. Katso seuraavaa sivua. Työnnä nukkasihdin sisäosa ulko-osan sisälle. Kierrä nukkasihdin sisäosaa kahvasta kevyesti myötäpäivään, kunnes se selvästi napsahtaa kiinni. Tartu nukkasihtiin kahvasta ja työnnä nukkasihti alempaan ilmankiertoaukkoon niin pitkälle kuin se menee. Ravistele karkein nukka pois sihdistä ja poista loput pyyhkimällä sormin tai käyttämällä pölynimuria. Älä kierrä kahvaa, koska kahvan kiertäminen irrottaa nukkasihdin osat toisistaan. Sulje nukkasihdin luukku. Nukkasihdin osien puhdistus vedellä Puhdista nukkasihdin osat vedellä ainoastaan silloin, kun nukka on erityisen pinttynyttä tai jos osat ovat tukossa. Nukkasihdin osien on ehdottomasti oltava kuivia ennen kuin asetat ne takaisin paikoilleen! Märkä nukkasihti voi aiheuttaa toimintahäiriöitä kuivauksen aikana! 28

29 Puhdistus ja hoito Ilmankiertotilan puhdistaminen Tarkista ilmankiertotilan kunto ajoittain ja puhdista se, kun sinne on kertynyt erityisen paljon nukkaa! Pikapuhdistus Tarkempi puhdistus Puhallinpyörä Nukkasihdin takana olevaan puhallinpyörään on voinut kertyä pesuainejäämiä tai nukkaa. Tarkista puhallinpyörän kunto ajoittain ja puhdista se, kun sinne on kertynyt erityisen paljon likaa. Poista nukka käyttämällä pölynimuria täyttöluukun alareunan peitelevystä (ylhäällä). alemmasta ilmankiertoaukosta puhallinpyörän etupuolelta, kun olet ensin irrottanut ja puhdistanut nukkasihdin. Käytä kosteaa liinaa ja poista varovasti puhallinpyörän pinnalle kertynyt lika. Puhdista myös puhallinpyörän edessä oleva tila. Imuroi ylimääräinen nukka pölynimurilla. Pyyhi myös nukkasihdin luukun sisäpuolelle ja tiivistekumiin kertynyt nukka. Varo kuitenkin ettet vahingoita tiivistekumia! 29

30 Puhdistus ja hoito Täyttöluukun alareunan peitelevy Irrota täyttöluukun alareunan peitelevy ainoastaan, jos ritilät ovat täysin tukossa nukasta. Katso rummun sisäpuolelle. Paikalleen asentaminen Sovita peitelevy tarkasti paikalleen ilmankiertotilan vasempaan ja oikeaan reunaan. Paina peitelevyä täyttöaukon sisäreunasta, kunnes peitelevy napsahtaa kuuluvasti paikalleen. Peitelevyn kiinnittäminen Voit estää peitelevyn irrottamisen vahingossa, kun varmistat sen kiinnityksen kahdella mukana toimitetulla ruuvilla. Ruuvit on kierrettävä sisään kuivausrummun sisäpuolelta. Katso rummun sisäpuolelle. Tartu peitelevyyn sen reunan alta* (katso nuolia) ja vedä peitelevy ylöspäin irti. * Voit estää peitelevyn irrottamisen vahingossa, kun varmistat sen kiinnityksen kahdella mukana toimitetulla ruuvilla. Katso viereistä palstaa. Puhdista samalla peitelevyn alla oleva ilmankiertoalue, esimerkiksi pölynimurilla. Puhdista peitelevy ja sen ritilät. Puhdista puhallinpyörän edessä oleva ilmankiertotila (kun nukkasihti on ensin irrotettu). Kierrä mukana toimitetut Torx-ruuvit pyöreisiin reikiin peitelevyn alla vasemmalla ja oikealla puolella. 30

31 Puhdistus ja hoito Kuivausrummun puhdistus Irrota kuivausrumpu sähköverkosta. Älä koskaan käytä puhdistukseen hankausaineita, liuottimia, lasinpesuaineita tai yleispuhdistusaineita. Tällaiset aineet voivat vahingoittaa muovisia pintoja ja muita koneen osia. Älä koskaan pese kuivausrumpua suihkuttamalla vettä sen päälle! Puhdista kuivausrumpu vain kevyesti kostutetulla liinalla, jossa on vähän mietoa pesuainetta. Rummun ja koneen muut teräksiset osat voit puhdistaa ruostumattoman teräksen puhdistukseen tarkoitetulla aineella. Kuivaa lopuksi kaikki osat pehmeällä pyyhkeellä. 31

32 Vianetsintä Mitä tehdä, jos...? Useimmat kuivausrummun päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit poistaa itse. Monissa tapauksissa säästät sekä aikaa että rahaa, kun sinun ei tarvitse kutsua huoltoliikettä paikalle. Seuraavien taulukoiden tarkoituksena on auttaa sinua löytämään häiriön tai vian mahdollinen syy. Ota kuitenkin huomioon seuraava: Sähkökoneita saa korjata vain valtuutettu huoltoliike. Asiattomista korjauksista voi aiheutua vaaratilanteita koneen käyttäjälle. Näyttöruudussa näkyy tarkistus- tai virheilmoitus Ongelma Syy Toimenpide Tarkista pyykki Kyseessä ei ole häiriö. Elektroniikka tunnistaa, ettei kuivausrummussa ole pyykkiä, ja keskeyttää ohjelman. Myös yksittäisten tai jo valmiiksi kuivien vaatekappaleiden kuivaaminen voi aiheuttaa saman virheilmoituksen. Kuivaa yksittäiset vaatekappaleet jatkossa ohjelmalla Aikakuivaus. Virheilmoituksen poistaminen: Avaa täyttöluukku. Tekninen häiriö. Ota yhteys huoltoon. Lisäksi näytössä näkyy virhekoodi, esim. F47. Häiriölle voi olla monia syitä. Näyttöruudussa on mahdollisesti näkynyt tätä ennen virheilmoitus Puhdista ilmakanavat. Niin kauan kuin virheilmoitus näkyy näyttöruudussa, et voi käynnistää uutta ohjelmaa. Ks. seuraavaa sivua: Puhdista ilmakanavat. Noudata näyttöruudussa näkyvää ohjetta. Kokeile käynnistää ohjelma uudelleen. 32

33 Vianetsintä Ongelma Syy Toimenpide Sähkökatko Ohjelma pysähtynyt Puhdista ilmakanavat tai Puhdista nukkasihdit näkyy ohjelman päätyttyä tai ohjelman keskeytymisen jälkeen. Huoneistossa on ollut sähkökatko tai kuivausrumpu on kytketty pois päältä kesken kuivauksen. Kuivausrumpu ei toimi parhaimmalla mahdollisella tavalla tai taloudellisesti. Mahdollisia syitä: nukan tai pesuainejäämien aiheuttamat tukokset. Kun olet kytkenyt kuivausrummun takaisin päälle, vahvista valitsemalla OK ja käynnistä ohjelma uudelleen. Yleensä riittää, että puhdistat nukkasihdin. Jos tämä ei kuitenkaan riitä, tarkista kaikki mahdolliset syyt, jotka on mainittu kohdassa "Kuivaus kestää liian kauan tai ohjelma keskeytyy itsestään.". Virheilmoituksen poistaminen: Avaa ja sulje luukku tai kuittaa ilmoitus valitsemalla OK. Poistoilmaputki voi olla erittäin pitkä, mutta se ei sinänsä aiheuta häiriöitä. Jos poistoilmaputki on erittäin pitkä, kuivausajat pitenevät ja kone kuluttaa tavallista enemmän energiaa. Voit itse säätää, kuinka herkästi tämä virheilmoitus ilmestyy näyttöruutuun. Katso kappaleen "Valikko Asetukset " kohtaa "Puhdista ilmakanavat". Ohjelmaa ei voi vaihtaa Olet vaihtamassa käynnissä olevaa ohjelmaa. Jos haluat vaihtaa ohjelman toiseen, sinun on ensin lopetettava käynnissä oleva ohjelma. Ks. kappaleen "Ohjelman kulun muuttaminen" kohtaa "Käynnissä olevan ohjelman lopettaminen". 33

34 Vianetsintä Huono kuivaustulos Ongelma Syy Toimenpide Pyykki ei ole kuivunut tarpeeksi. Höyhenillä täytetystä tyynystä muodostuu hajua kuivauksen aikana. Tekokuitutekstiilit ovat sähköisiä kuivauksen jälkeen. Tekstiileihin muodostuu nukkaa. Olet laittanut kuivausrumpuun liian erityyppisiä tekstiilejä. Höyhenien ominaisuuksiin kuuluu, että ne tuottavat lämmetessään enemmän tai vähemmän hajua. Synteettiset kuidut keräävät herkästi staattista sähköä. Nukkaa syntyy yleensä, kun tekstiileistä irtoaa kuituja käytön ja osittain myös pesun aikana. Sen sijaan rumpukuivauksen vaikutus vaatteiden kestävyyteen tai käyttöikään on varsin vähäinen. Jatka kuivausta Aikakuivaus-ohjelmalla. Valitse jatkossa tekstiileille sopiva ohjelma (ks. kappaletta "Ohjelmien valinta"). Haju vähenee kuivauksen jälkeen itsestään, kun annat tyynyn tuulettua hetken aikaa. Voit vähentää sähköisyyttä käyttämällä pesun yhteydessä huuhteluainetta. Syntynyt nukka kertyy kuivausrummun nukkasihtiin, josta se on helppo poistaa (ks. kappaletta "Puhdistus ja hoito"). 34

35 Vianetsintä Muita ongelmia Ongelma Syy Toimenpide Kuivaus kestää liian kauan tai ohjelma keskeytyy itsestään. Näyttöruudussa näkyy ehkä kehotus puhdistaa nukkasihti tai ilmakanavat. Nukkasihti saattaa olla tukossa. Ilmankiertotilaan on kertynyt liikaa likaa, esim. hiuksia ja nukkaa. Poistoilmaputki tai sen poistoaukko on tukkeutunut esim. hiuksilla ja nukalla. Laite ei saa tarpeeksi korvausilmaa (esim. liian pienessä huoneessa). Et ole lingonnut pyykkiä tarpeeksi hyvin. Olet täyttänyt kuivausrummun liian täyteen. Metallisten vetoketjujen vuoksi elektroniikka ei ole pystynyt arvioimaan kuivuusastetta oikein. Tarkista kaikki mahdolliset seuraavassa luetellut syyt. Poista nukka ja mahdolliset tukokset. Puhdista kaikki ilmankiertotilat. Voit puhdistaa täyttöluukun alareunan ilmankiertotilan, kun irrotat ensin alareunan sihtiritilät. Tarkista ja puhdista säännöllisesti kaikki poistoilmaputken osat (esim. kierresaumaputki, ulkosäleikkö, mutkat ja kaarteet). Avaa kuivauksen ajaksi ovi tai ikkuna, jotta laite saa korvausilmaa. Linkoa pyykki mahdollisimman suurella kierrosnopeudella. Noudata kunkin ohjelman enimmäistäyttömääriä. Avaa jatkossa vaatteiden vetoketjut. Jos ongelma toistuu, kuivaa jatkossa vaatteet, joissa on pitkä vetoketju, ohjelmalla Aikakuivaus. 35

36 Vianetsintä Ongelma Syy Toimenpide Kuivausrumpuun kertyy tiivistynyttä vettä. Rummun sisävalo ei pala. Sähkökatko. Kuivausrumpu on liitetty useamman koneen kokoojaputkeen. Sisävalo sammuu automaattisesti energian säästämiseksi. Kokoojapoistoputkeen on asennettava erillinen sulkuläppä kutakin liitettyä kuivausrumpua kohti. Tarkista säännöllisesti sulkuläpän toiminta ja vaihda sulkuläppä tarvittaessa. Kun suljet ja avaat kuivausrummun luukun, sisävalo palaa taas normaalisti. Jos hehkulamppu on palanut, voit vaihtaa hehkulampun itse: ks. ohjeet tämän kappaleen lopusta. Kun sähkönsaanti on palautunut, vahvista näyttöruudussa näkyvä viesti painamalla OK-painiketta. 36

37 Vianetsintä Ongelma Syy Toimenpide Et voi käynnistää ohjelmaa ja näyttöruutu pysyy pimeänä. Näyttöruudun kieli on vaihtunut toiseksi. Ohjelman valinnan aikana Start-painikkeen merkkivalo vilkkuu. Näyttöruutu on pimeä ja ohjelmanvalitsimen merkkivalo ei pala. Start-painikkeen merkkivalo vilkkuu hitaasti. Häiriölle voi olla monia syitä. Olet valinnut jonkin muun kielen valikosta "Asetukset " "Kieli ". Kyseessä ei ole häiriö. Vilkkuva merkkivalo tarkoittaa, että voit käynnistää valitsemasi ohjelman. Näyttöruutu sammuu tietyn ajan kuluttua automaattisesti (valmiustila). Näin käy myös ohjelmanvalitsimen merkkivalolle. Ohjelmanvalitsimen merkkivalo sammuu, kun valitset Asetukset-valikon. Mikäli ongelma ei poistu, koneessa on tekninen häiriö. Onko kuivausrumpu liitettynä sähköverkkoon? Oletko sulkenut luukun kunnolla? Onko sulake/ovatko sulakkeet kunnossa? Sähkökatkon jälkeen sähkönsaannin palautuminen on vahvistettava valitsemalla OK, jonka jälkeen ohjelma on valittava uudelleen. Valitse kieli uudelleen. Lipun merkin perusteella löydät kohdan, josta kieli muutetaan toiseksi. Kun ohjelma on käynnistynyt, merkkivalo alkaa palaa yhtäjaksoisesti. Paina mitä tahansa painiketta, niin näyttöruutu ja ohjelmanvalitsimen merkkivalo syttyvät uudelleen. Ohjelmanvalitsimen merkkivalo syttyy, kun valitset jonkin ohjelman. Ota yhteys valtuutettuun Miele-huoltoliikkeeseen. 37

38 Vianetsintä Hehkulampun vaihtaminen Irrota kuivausrumpu sähköverkosta. Avaa täyttöluukku. Valaisin on täyttöaukon yläreunassa oikealla. Sulje suojus huolellisesti. Suojuksen alle voi muuten päästä vettä, joka aiheuttaa oikosulun. Kierrä ruuvi auki. Taita peitelevy alas. Vaihda hehkulamppu uuteen. Käytä ainoastaan Miele-kauppiaaltasi tai Miele-huoltoliikkeestä saatavaa lämmönkestävää hehkulamppua. Hehkulamppu ei saa olla arvokilvessä tai lampunsuojuksessa mainittua arvoa tehokkaampi. Nosta peitelevy takaisin paikalleen. Kierrä ruuvi takaisin kiinni. 38

39 Vianetsintä Huoltoväli- ja BGR-ilmoitukset Jos näyttöruutuun ilmestyy seuraava ilmoitus, kun kytket pesukoneen päälle, huollon on suoritettava pesukoneen määräaikaishuolto tai vuosittainen työturvallisuustarkastus (BGR). Huoltoväli 1 Ota yhteys huoltoon. Muutenkin noin viiden sekunnin kuluttua. Huippukuormitussuoja Kun huippukuormitussuoja aktivoituu, lämmitys kytkeytyy pois päältä ja ohjelma pysähtyy. Näyttöruudussa näkyy seuraava teksti: Valko-/Kirjopyykki Kaappikuiva Huippukuorma Kun huippukuormitustilanne on ohi, ohjelma jatkuu automaattisesti normaaliin tapaan. 39

40 Huolto Korjaukset Ellet itse saa poistetuksi toimintahäiriötä, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoliikkeeseen. Huolto tarvitsee kuivausrummun tyyppija valmistusnumerot. Arvokilpi sijaitsee täyttöaukon yläreunassa, ja se näkyy kun luukku on auki. Optinen liitäntä PC Kirjaimin PC merkittyyn optiseen liitäntään Miele-huolto voi liittää tietokoneen huoltotöitä tai ohjelmien päivitystä varten. Lisävarusteet Mahdollisia lisävarusteita ja varaosia tähän kuivausrumpuun saat Miele-kauppiaaltasi tai valtuutetusta Miele-huoltoliikkeestä. 40

41 Asennus ja liitännät Asennusvaihtoehdot Näkymä etupuolelta Poistoilmaliitäntä Verkkoliitäntäjohto Ohjaustaulu Luukku Nukkasihdin luukku Neljä säätöjalkaa 41

42 Asennus ja liitännät Näkymä sivulta Näkymä yläpuolelta Näkymä takapuolelta Asennus jalustalle Erikokoisia Miele-jalustoja on saatavana erikseen ostettavina lisävarusteina. Jos asennat koneen rakennuskohtaisen jalustan päälle (betoniselle tai muuratulle jalustalle), kone täytyy ehdottomasti kiinnittää jalustaan (ks. myöhemmin kohtaa "Koneen sijoittaminen"). Verkkoliitäntäjohto Lähetinmoduulin* asennusaukon suojus Kuivausilman imuaukot Poistoilmaliitäntä 100 mm (* erikseen ostettava lisävaruste) Rahastinkäyttö Kuivausrumpu voidaan tarvittaessa varustaa rahastimella (erikseen hankittava lisävaruste). Rahastinkäyttöä varten Miele-huollon on ohjelmoitava kuivausrummun elektroniikkaa uudelleen ja liitettävä rahastin itse laitteeseen. Rahastin on tyhjennettävä säännöllisesti kolikoista tai rahakkeista. Muutoin rahastimen koneisto voi tukkeutua! 42

43 Asennus ja liitännät Koneen sijoittaminen Kuljettaminen Tasapainotus Älä sijoita kuivausrumpua tilaan, jossa täyttöluukun avautumisalueelle osuu suljettava ovi, työntöovi tai vastakkaiseen suuntaan avautuva ovi. Siirrä kuivausrumpu sijoituspaikkaan. Kun kuljetat kuivausrumpua, varmista että se pysyy vakaasti pystyssä. Kuivausrumpu on asetettava luotisuoraan ja sen on seisottava vakaasti paikallaan. Vain tällöin se voi toimia moitteettomasti. 43

44 Asennus ja liitännät Löysää ruuveja (2). Tasapainota kuivausrumpu säätämällä sen säätöjalkoja (1). Kiristä lopuksi ruuvit (2) koneen ulkovaippaa vasten. 44

45 Asennus ja liitännät Koneen kiinnittäminen paikalleen Sijoituspaikan ilmanvaihto Koska kuivausrumpu ottaa korvausilmansa sijoitustilan huoneilmasta, huolehdi sijoitustilan riittävästä ilmanvaihdosta kuivauksen aikana. Käytä mieluiten suoraan ulkoilmaan aukenevia ilmanvaihtoaukkoja, joita ei voida sulkea, esim. tuuletusaukko ulkoseinässä. Seuraavissa tapauksissa kuivausrumpu on ehdottomasti kiinnitettävä säätöjaloistaan jalustaan kiinnityskiskojen* (erikseen ostettava lisävaruste) avulla. kun kuivausrumpu asennetaan kiinteälle jalustalle Kiinnityskiskojen sijaan saattaa riittää, jos jalustassa on riittävän korkea reunus ja kuivausrumpujen säätöjalat pysyvät reunuksen sisäpuolella. kun poistoilmaputket ovat jäykkiä (putkisto koostuu toisiinsa työnnetyistä putkista). kun konetta käytetään offshore-tiloissa tai muissa liikkuvissa tiloissa. * Kiinnityskiskot kuuluvat vakiovarusteena Offshore-varustukseen. Kuivausrumpu ottaa korvausilmansa koneen takapuolelta. Siksi kuivausrummun taakse on jätettävä riittävän suuri ilmarako. Noudata ilmoitettuja vähimmäisetäisyyksiä seinistä (ks. kappaletta "Asennusvaihtoehdot"). Myös kuivausrummun pohjan ja lattiapinnan väliin on jäätävä riittävä ilmarako, jota ei saa missään tapauksessa tukkia pitkänukkaisilla matoilla, jalustalistoilla tms. esineillä. Muussa tapauksessa kuivausrumpu ei saa riittävästi korvausilmaa eikä sen moitteeton toiminta ole enää taattua. 45

46 Asennus ja liitännät Sähköliitäntä Kuivausrummussa on valmiina verkkoliitäntäjohto ilman pistotulppaa. Tiedot koneen nimellistehosta ja tarvittavista sulakkeista löytyvät arvokilvestä. Ennen koneen liittämistä sähköverkkoon on tarkistettava, että arvokilven tiedot vastaavat käytettäviä sulakkeita ja sähköverkon jännitettä. Sähköliitännän on oltava VDE 0100-normin tai muiden kansallisten ja paikallisten määräysten mukainen! Sähköliitännän saa tehdä vain valtuutettu sähköalan ammattilainen. Kuivausrumpu voidaan liittää sähköverkkoon asianmukaisesti asennetulla verkkopistokkeella. Jos kone asennetaan kiinteästi sähköverkkoon, asennus on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava vähintään 3 mm. Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit (VDE 0660). Pistorasiaan tai erotuskytkimeen on päästävä helposti käsiksi, jolloin kone on helppo irrottaa sähköverkosta milloin tahansa. Myös sähköliitännän uusiminen, asennukseen tehtävät muutokset, suojamaadoituksen toimivuuden testaus ja käytettävän sulakkeen valinta on aina annettava sähköalan ammattilaisten tehtäväksi, koska he tuntevat asiaan liittyvät VDE-määräykset sekä paikallisen sähkönjakeluyrityksen erityisvaatimukset. Jos koneen sähkökytkentää muutetaan toiselle jännitteelle, muutostyöt on ehdottomasti tehtävä kytkentäkaavion kytkentämuutosohjeiden mukaisesti. Tarvittavat muutostyöt saa antaa vain valtuutetun huoltoliikkeen tai Miele-huollon tehtäväksi. Kun kuivausrumpu irrotetaan sähköverkosta, erotuskytkimen on oltava lukittavissa tai koneen erottamista sähköverkosta on pystyttävä valvomaan muulla tavoin koko ajan. 46

47 Poistoilmaliitännän asentaminen Perusperiaatteet Pyykin kuivauksesta syntyvä kostea ilma on johdettava poistoilmaliitännän kautta ulkoilmaan. Kuivausrumpua saa käyttää vain, kun se on liitetty poistoilmaliitäntään! Kuivausrumpu on ehdottomasti kytkettävä irti sähköverkosta poistoilmaliitännän asentamisen ajaksi. Poistoilmaputken ulostuloaukko (esim. kierresaumaputki) on asennettava siten, että kostea poistoilma......eipääse takaisin koneen sijoitustilaan;...eiaiheuta kosteusvaurioita rakenteisiin eikä muuta kohtuutonta haittaa. Kuivausrumpu ottaa korvausilmansa sijoitustilan huoneilmasta. Huolehdi siksi sijoitustilan riittävästä ilmanvaihdosta kuivauksen aikana (muutoin kuivausajat voivat pidentyä huomattavasti ja pahimmillaan voi aiheutua tukehtumisvaara, jos huoneilmaan virtaa palokaasuja poistohormista), esimerkiksi seuraavilla tavoilla: avaa ikkuna tai ovi; tee huoneeseen aina auki oleva ilmanvaihtoaukko suoraan ulkoilmaan; asenna kuivausrumpuun ikkunakytkin, joka käynnistää laitteen vain silloin, kun ikkuna on auki. Vältä asennuksessa: pitkiä ilmanpoistoputkia. turhia tai liian kapeita mutkia ja kaarteita. Näin vältät kuivausrummun tehon alenemisen, kuivausaikojen pitenemisen ja energiankulutuksen lisääntymisen. Käytä asennuksessa: poistoilmaputkena: poistoilmaletkua* tai muovista poistovesiputkea (esim. HT-putkia), joiden halkaisija on vähintään 100 mm. ulkoilmaan johtavana poistoputkena: kierresaumaputkea* tai ikkunaliitoskappaletta*. *erikseen ostettava lisävaruste 47

48 Poistoilmaliitännän asentaminen Poistoilmaputken kokonaispituuden laskeminen Kun ilma poistuu poistoilmaputkeen, putken sisäseinä, mutkat ja kaarteet aiheuttavat kitkaa. Tämä kitka voidaan ilmaista putken vertailupituutena. Putken vertailupituus ilmaisee, kuinka paljon suurempi esim. mutkan aiheuttama vastus on verrattuna 1 metrin pituiseen suoraan muoviseen poistoputkeen (taulukko I). Kun lasket kaikkien poistoilmakanavan osien vertailupituudet yhteen, tuloksena on putken kokonaispituus. Putken kokonaispituus puolestaan ilmaisee, kuinka suuri koko poistoilmakanavan kitka on suorana vedettyyn poistoputkeen verrattuna. Suurempi putken halkaisija vähentää kitkaa. Siksi putken kokonaispituuden kasvaessa myös putken halkaisijaa on kasvatettava (taulukko II). Toimi seuraavasti 1. Mittaa ensin tarvittavan suorana vedettävän poistoilmaputken pituus. Kerro tämä lukema taulukossa I ilmoitetulla vastaavalla putken vertailupituudella. 2. Laske tarvittavien mutkien ja poistoilmakanavan osien määrä. Laske yhteen näidenkin osien vertailupituudet taulukon I avulla. 3. Laske kaikki edellä laskemasi putken vertailupituudet yhteen: tuloksena saat putken kokonaispituuden. 4. Tarkista nyt taulukosta II, kuinka suuri putken halkaisijan on oltava kyseistä putken kokonaispituutta varten. Taulukko I Putken osat Taipuisa poistoilmaletku* 1 m suoraan vedettynä Mutka 45 (mutkan säde = 0,25 m) Mutka 90 (mutkan säde = 0,25 m) Poistoilmaletku (taipuisa tai Alu-Flex)* / muovinen poistoputki 1 m suoraan vedettynä tai 1 m suoraa putkea Mutka 45 (mutkan säde = 0,25 m) Mutka 90 (mutkan säde = 0,25 m) Kierresaumaputki* tai ikkunaliitoskappale* ulkosäleikön kanssa sulkuläpän kanssa (kääntöläppä) Poistoputken sisään asennettu sulkuläppä* (ks. kohtaa "Kokoojaputki") * erikseen ostettava lisävaruste Taulukko II Suurin sallittu putken kokonaispituus 20 m 40 m 80 m Putken vertailupituus 1,8 m 1,5 m 2,5 m 1,0 m 0,6 m 0,8 m 3,8 m 1,5 m 14,3 m Tarvittava putken halkaisija 100 mm 125 mm 150 mm 48

49 Poistoilmaliitännän asentaminen Laskentaesimerkki Poistoilmaliitännän mitat Näkymä yläpuolelta A Kierresaumaputki, jossa ulkosäleikkö = 1 x 3,8 m vertailupituus = 3,8 m B/D 2 mutkaa, 90 = 2 x 0,8 m vertailupituus = 1,6 m C 0,5 m muovista poistoputkea = 0,5x1mvertailupituus = 0,5 m Putkiston kokonaispituus = 5,9 m Tulos: Putken kokonaispituus on vähemmän kuin 20 m (taulukon II mukaan). Siksi poistoputken halkaisijaksi riittää 100 mm. Näkymä takapuolelta 49

50 Poistoilmaliitännän asentaminen Ilmanpoisto kiinteisiin muoviputkiin Esimerkki: Kierresaumaputkiliitäntä Voit asentaa poistoilmaputkiston liitäntäkauluksen avulla. Tätä varten tarvitset liitäntäkauluksen. kierresaumaputken* tai ikkunaliitoskappaleen*. muovista poistovesiputkea alan erikoisliikkeestä. Jos putken halkaisija on yli 100 mm, tarvitset lisäksi erilaisia välikappaleita putkien toisiinsa liittämistä varten (esim. kun 100 mm:n putki laajennetaan 125 mm:n putkeen). (* erikseen ostettava lisävaruste) 1. Kierresaumaputki (Miele-kierresaumaputken mukana toimitetaan asennusohje) 2. Liitäntäkaulus 3. Muoviputki halkaisija DN 100 Asenna ensin liitäntäkaulus (1) ja siihen putki (2). Kun käytät kiinteitä putkia, varmista kuivausrummun pysyminen paikallaan esimerkiksi kiinnityskiskojen avulla. 50

51 Poistoilmaliitännän asentaminen Ilmanpoisto taipuisaan poistoilmaletkuun Voit asentaa taipuisan poistoilmaletkun sovittimen avulla. Tätä varten tarvitset sovittimen. poistoilmaletkua* (haitariputken, taipuisan letkun tai Alu-Flex-putken). kierresaumaputken* tai ikkunaliitoskappaleen*. * (erillinen lisävaruste) 1. Putki, jossa liitäntäkaulus (= Miele-kierresaumaputken yksittäisiä osia) 2. Sovitinkappale taipuisaa letkua varten 3. Kosteuseristetty poistoilmahormi Esimerkki: Liitäntä suoraan ikkunaan Asenna ensin sovitin (1) ja siihen poistoilmaletku (2). Esimerkki: Liitäntä poistoilmahormiin Poistoilmaa ei saa johtaa jo käytössä olevaan savukanavaan tai yhteishormiin eikä sellaisen tilan ilmanvaihtokanavaan, jossa on tulisija. 1. Ikkunaliitoskappale (pleksilasiseen ikkunaan) (Miele-ikkunaliitoskappaleen mukana toimitetaan asennusohje) 2. Sovitinkappale taipuisaa letkua varten 51

52 Poistoilmaliitännän asentaminen Kokoojaputki Kokoojaputkeen on ehdottomasti asennettava erillinen sulkuläppä R jokaista kuivausrumpua kohti! Tätä varten tarvitset erillisiä lisävarusteita (ks. kuva alla). Jos näin ei tehdä, kuivausrumpu voi vahingoittua ja sen sähköturvallisuus voi heiketä! Kun kokoojaputkeen asennetaan 3, 4 tai enintään 5 kuivausrumpua, putken halkaisijan D on oltava suurempi: Koneiden määrä Taulukosta II otettu putken halkaisijan suurennuskerroin 1,25 1,5 1 Liitäntä kokoojaputkeen 2 Miele-sulkuläppä* 3 Erillinen Miele-sovitin* 4 Taipuisa Miele-poistoilmaletku* Paina sulkuläppä (2) kokonaan sovitinkappaleen (3) sisään. 52

53 Tekniset tiedot Korkeus Leveys Syvyys Syvyys luukku avattuna Paino Rummun tilavuus Enimmäistäyttömäärä Sähköjohdon pituus Liitäntäjännite Liitäntäteho Sulake Hehkulampun teho Tyyppihyväksynnät Lattiaan kohdistuva enimmäisrasitus käytön aikana 1020 mm 700 mm 763 mm 1248 mm 77 kg 180 l 8 kg (kuivan pyykin paino) 1600 mm katso arvokilpi 1000 N (n. 100 kg) Tuoteturvallisuusnormien mukaisuus täyttää normit EN 10472, EN Melupäästöt: äänen tehotaso työpaikalla <70dBre20 Pa normin EN ISO 11204/11203 mukaan 53

54 54

55 Asetukset vakioasetusten muuttamiseksi Asetukset-valikon avulla voit muuttaa kuivausrummun elektroniikan toimintaa haluamallasi tavalla. Käytettävän ohjelmointitilan mukaan valikko Asetukset/Pääkäyttäjätaso voidaan suojata käyttöoikeuskoodilla asiattomien muutosten estämiseksi (ei koske valikkoa Kieli ). Koodi ei välttämätön Tiettyjä asetuksia voidaan muuttaa. Käyttö vaatii koodin Kaikkia asetuksia voidaan muuttaa. Kysy tarkempia tietoja Miele-huollosta. Ennen ensimmäistä käyttökertaa Suorita ensin kaikki käyttöönottotoimet, jotka on esitetty tämän vihkosen alussa. 55

56 Asetukset-valikko Valikon Asetukset avaaminen Jos Asetukset-valikon käyttö on vapautettu, vain tiettyjä asetuksia voidaan muuttaa vapaasti. Näyttöruudussa näkyy perusvalikko kellonajan näyttöineen, jos et ole vielä valinnut ohjelmaa. 10:00 Valitse ohjelma Asetukset... Valitse tämä kohta painamalla OK-painiketta. Nyt olet Asetukset-valikossa. Asetusten valitseminen paluu Kieli Pääkäyttäjätaso Valitse haluamasi asetus painamalla painiketta tai + ja vahvista valintasi painamalla OK-painiketta. Näyttöruudussa näkyvä nuoli osoittaa, että luettelo jatkuu alaspäin. Jollet tee asetusvalikossa mitään valintoja noin 15 sekunnin kuluessa, näyttöruutu palaa automaattisesti aloitusvalikkoon. Asetukset-valikosta poistuminen paluu Kieli Pääkäyttäjätaso Valitse paluu ja vahvista valintasi painamalla OK-painiketta. Asetukset-valikon avaaminen pääkäyttäjätason kautta Asetukset-valikko voidaan suojata käyttöoikeuskoodilla asiattomien muutosten estämiseksi (ei koske valikkoa Kieli ). Tällöin asetuksiin pääsee käsiksi vain, kun käyttäjä antaa käyttöoikeuskoodin valikon Pääkäyttäjätaso kautta. paluu Kieli Pääkäyttäjätaso Avaa alavalikko Pääkäyttäjätaso. Anna PIN-koodi paluu Käyttö vaatii koodin Muuta koodi Vahvista vaihtoehto Käyttö vaatii koodin. Anna käyttöoikeuskoodi 000(tehdasasetus). Jos annat väärän koodin kolme kertaa peräkkäin, pääkäyttäjätason toiminnot lukkiutuvat tunnin ajaksi etkä voi käyttää niitä! 56

57 Asetukset-valikko Kieli 000 Anna koodi Paina painiketta + valitaksesi ensimmäisen numeron. Vahvista oikea luku painamalla OK-painiketta. Nyt voit valita seuraavan numeron. Toista edellä mainittu kunnes olet valinnut oikean koodin kokonaisuudessaan. Vahvista koodi kyllä 000 ei Vahvista koodi Vahvista koodi painamalla OK-painiketta (kohta kyllä on merkittynä). Koodin korjaaminen Paina painiketta +, kunnes kohta ei näkyy merkittynä. Vahvista lopuksi valintasi painamalla OK-painiketta. Anna oikea koodi. Muuta koodi Ks. asetus "Pääkäyttäjätaso". Voit vaihtaa näyttöruudulla näkyvän kielen toiseksi siirtymällä alavalikkoon Kieli. Jos valitset vahingossa kielen, jota et ymmärrä, sanan Kieli perässä olevan lipun perusteella löydät valikon, josta kieli vaihdetaan toiseksi. Pääkäyttäjätaso Voit muuttaa pääkäyttäjätason käyttöoikeuskoodia. Anna vanha koodi. Anna uusi koodi. Kun olet vahvistanut uuden koodin OK-painikkeella, näyttöruutu siirtyy takaisin Asetukset-valikon alkuun. 57

58 Asetukset-valikko Pöyhintä Rumpu pyörähtää lyhyin väliajoin yhden tai kahden tunnin ajan ohjelman päättymisen jälkeen, mikä vähentää pyykin rypistymistä. Käytä pöyhintää aina, kun et ota pyykkiä kuivausrummusta välittömästi kuivauksen päätyttyä. pois (tehdasasetus) 1h 2h Merkkiääni Kun merkkiääni on kytketty päälle, kuulet merkkiäänen aina ohjelman päätyttyä. pois (tehdasasetus) Häiriötilanteissa merkkiääni kuuluu tästä asetuksesta riippumatta. normaali Merkkiääni kuuluu ohjelman päättyessä. kova Merkkiääni kuuluu normaalia kovempana ohjelman päättyessä. Kellonaika Voit päättää itse, onko kellossa 24 tunnin vai 12 tunnin näyttö tai ei lainkaan kellonajan näyttöä. Samalla kello asetetaan oikeaan aikaan. 24 h näyttö tai 12 h näyttö Voit asettaa kellonajan sen mukaan, minkä näyttötavan olet valinnut. Kellonajan asettaminen: Aseta ensin oikea tuntiluku painikkeella tai + ja vahvista valintasi OK-painikkeella. Aseta samalla tavalla oikea minuuttiluku ja vahvista valintasi. ei kellonaikaa Jos tällöin käytät ajastettua käynnistystä (ks. asetus Ajastettu käynnistys), voit asettaa ajastimeen ajat vain tunteina/minuutteina toiminnoilla Aikaa alkuun tai Ohjelman loppu. Näytön kontrasti Näytön kirkkaus Voit valita näyttöruudun kontrastin ja kirkkauden kymmenestä erilaisesta tasosta. Palkkikaavio osoittaa sinulle, mikä taso on valittuna. Tehdasasetus: keskitaso. 58

59 Asetukset-valikko Valmiustila Näyttöruutu sammuu valmiustilaan 10 minuutin kuluttua ja Start-painikkeen merkkivalo alkaa vilkkua hitaasti. Tämä säästää energiaa. Näyttöruutu kytkeytyy takaisin päälle, kun kierrät ohjelmanvalitsinta tai painat jotakin painiketta. Tällä ei ole vaikutusta käynnissä olevaan ohjelmaan. käytössä Valmiustila kytkeytyy päälle, kun:...etvalitse mitään ohjelmaa.... olet painanut Start-painiketta ja ohjelma on käynnistynyt.... ohjelma on päättynyt. ei ohjelman aikana (tehdasasetus) Valmiustila kytkeytyy päälle, kun et valitse mitään ohjelmaa tai kun ohjelma on päättynyt, mutta ei itse ohjelman aikana. Jäähdytysajan pidennys Voit lisätä yksilöllisesti kuivauksen jälkeisen jäähdytysajan pituutta. Pyykki on miellyttävämpää ottaa koneesta viileänä. Jäähdytysajan pidennys ei ole käytössä ohjelmissa Aikakuivaus, Kylmätuuletus. Kuivuusasteet Kuivuusaste Valko/Kirjo Kuivuusaste Siliävät Voit muuttaa yksilöllisesti kuivausohjelmien Valko-/Kirjopyykki ja Siliävät kuidut kuivuusasteita. Palkkikaavio osoittaa sinulle, mikä taso on valittuna. kuivemmasta kosteammaksi. Tehdasasetus: taso 4. Kuivuusaste Mankelikuiva Voit muuttaa erikseen kuivuusastetta Mankelikuiva ohjelmassa Valko-/Kirjopyykki. kuivemmasta kosteammaksi. Tehdasasetus: taso 7. Palkkikaavio osoittaa sinulle, mikä taso on valittuna minuuttia. Tehdasasetus: 0 min (normaali jäähdytysaika). Kuivausohjelman kesto pitenee vastaavasti. 59

60 Asetukset-valikko Puhdista ilmakanavat Kuivausrummun elektroniikka tunnistaa, kuinka paljon nukkasihtiin ja ilmankiertoaukkoihin on kertynyt nukkaa, pesuainejäämiä tai muuta likaa. Näytössä näkyy tarkistusilmoitus: Puhdista ilmakanavat.voit itse säätää, miten herkästi tämä tarkistusilmoitus ilmestyy näyttöruutuun. Valitse kokeilemalla, mikä seuraavista vaihtoehdoista vastaa parhaiten omia kuivausrummun käyttötottumuksiasi. pois Puhdista ilmakanavat ei näy lainkaan. Jos ilmankiertokanavat menevät täysin tukkoon, ohjelma keskeytyy ja näyttöön ilmestyy tarkistusilmoitus Puhdista ilmakanavat tästä asetuksesta huolimatta. epäherkkä Puhdista ilmakanavat ilmestyy näyttöruutuun vasta, kun nukkaa on kertynyt paljon. normaali (tehdasasetus) herkkä Puhdista ilmakanavat ilmestyy näyttöruutuun jo silloin, kun nukkasihtiin on kertynyt vasta vähän nukkaa. Ajastettu käynnistys Ajastetun käynnistyksen avulla voit siirtää ohjelman käynnistymistä myöhempään ajankohtaan (ks. kappaletta "Ajastettu käynnistys"). Tällä asetuksella voit määrittää, kuinka käynnistysaika valitaan. Ohjelman loppu Ajastimeen asetetaan ohjelman päättymisaika. Ohjelman alku Ajastimeen asetetaan ohjelman alkamisaika. Aikaa alkuun Ajastimeen asetetaan aikaviive ohjelman käynnistymiseen minuutteina/tunteina. ei käytössä (tehdasasetus) Kun painat painiketta, näyttöruudussa näkyvät ainoastaan jäljellä oleva aika ja oikea kellonaika. 60

61 61

62 62

63 63

64 Oikeus muutoksiin pidätetään/1413 M.-Nr / 00
