1 Käyttöohje Lämpöpumppukuivausrumpu T 8861 WP Edition 111 Lue ehdottomasti tämä käyttöohje fi-fi ennen kuivausrummun asennusta, liittämistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja koneesi rikkoutumisen. M.-Nr

2 Ympäristön parhaaksi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkausmateriaalit on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalin kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Jälleenmyyjä huolehtii yleensä kuljetuspakkauksen talteenotosta. Vanhan koneen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajätteen mukana. Energiansäästövinkkejä Vältyt turhan pitkiltä kuivausajoilta ja sen myötä turhalta energiankulutukselta, kun toimit seuraavasti: Linkoa pyykki suurimmalla mahdollisella linkousnopeudella. Säästät kuivauksessa noin 20 % energiaa ja aikaa, kun linkoat pyykin 1600 kierroksen minuuttinopeudella 1000 kierroksen sijaan. Kuivaa kerralla aina niin paljon pyykkiä kuin kunkin ohjelman enimmäistäyttömääräksi on suositeltu. Näin käytät kuivausrumpuasi mahdollisimman energiataloudellisesti. Huolehdi siitä, ettei sijoitushuoneen lämpötila ole liian korkea. Jos huoneessa on muita lämpöä tuottavia koneita, huolehdi hyvästä ilmanvaihdosta tai kytke muut koneet pois päältä. Puhdista nukkasihtien suodatinpinnat jokaisen käyttökerran jälkeen. Vie sen sijaan vanhat laitteet oman kuntasi sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Kysy tarvittaessa neuvoa jälleenmyyjältäsi. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. 2

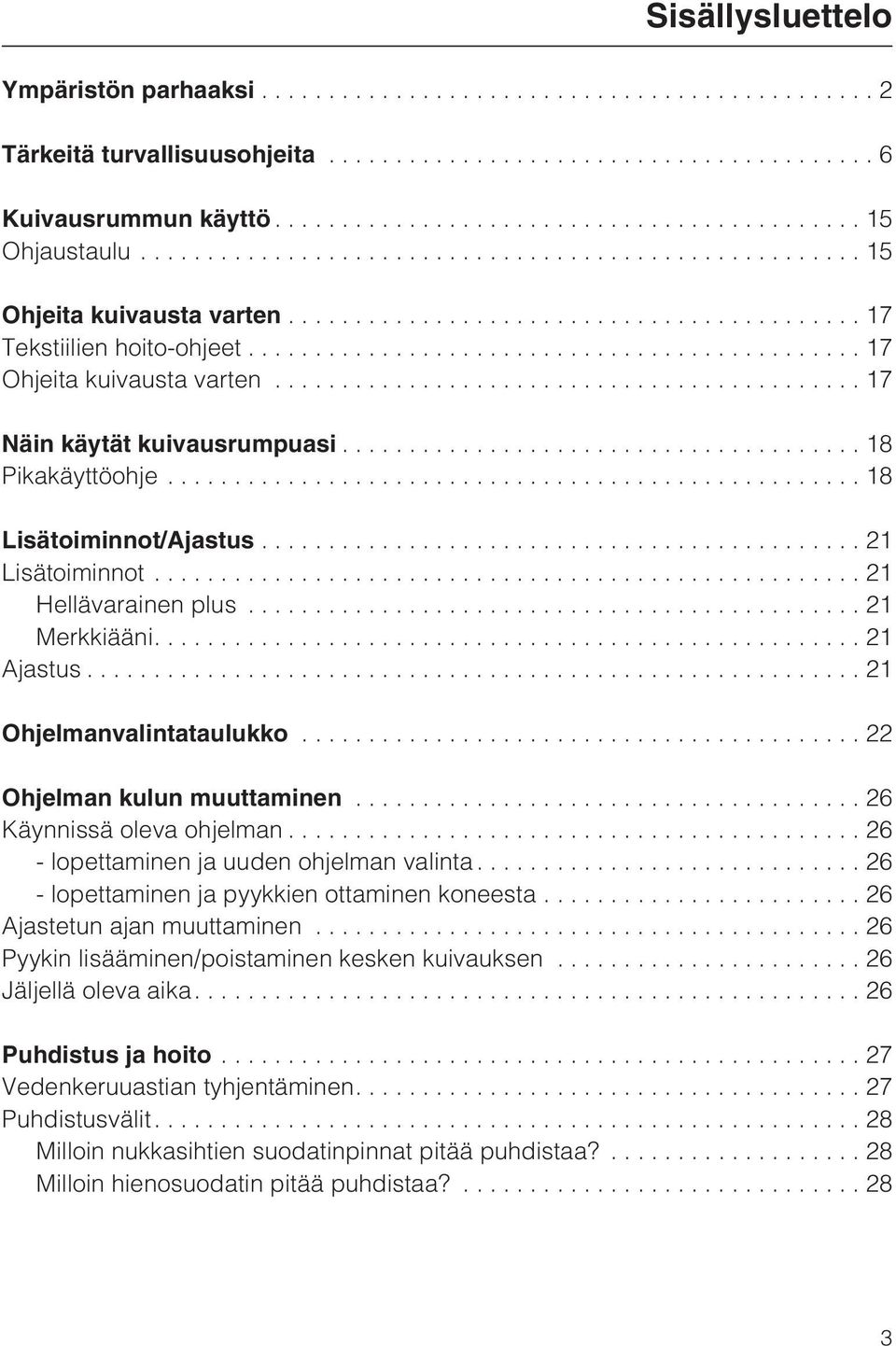

3 Sisällysluettelo Ympäristön parhaaksi...2 Tärkeitä turvallisuusohjeita...6 Kuivausrummun käyttö...15 Ohjaustaulu...15 Ohjeita kuivausta varten...17 Tekstiilien hoito-ohjeet...17 Ohjeita kuivausta varten...17 Näin käytät kuivausrumpuasi...18 Pikakäyttöohje...18 Lisätoiminnot/Ajastus...21 Lisätoiminnot...21 Hellävarainen plus...21 Merkkiääni Ajastus...21 Ohjelmanvalintataulukko...22 Ohjelman kulun muuttaminen...26 Käynnissä oleva ohjelman lopettaminen ja uuden ohjelman valinta lopettaminen ja pyykkien ottaminen koneesta Ajastetun ajan muuttaminen...26 Pyykin lisääminen/poistaminen kesken kuivauksen...26 Jäljellä oleva aika Puhdistus ja hoito...27 Vedenkeruuastian tyhjentäminen Puhdistusvälit Milloin nukkasihtien suodatinpinnat pitää puhdistaa? Milloin hienosuodatin pitää puhdistaa?

4 Sisällysluettelo Nukkasihtien suodatinpinnat...29 Kuivapuhdistus...29 Nukkasihtien puhdistus vedellä...30 Paikalleen asettaminen...30 Hienosuodatin...31 Irrottaminen Hienosuodattimen puhdistus...31 Hienosuodattimen luukun puhdistus...32 Kosteudentiivistintilan puhdistus...32 Asennus takaisin paikalleen...33 Kuivausrummun puhdistus...33 Mitä tehdä, jos...?...34 Ohjeita häiriötilanteiden varalle...34 Tarkistus- ja häiriöilmoitukset Kuivaustulos ei ole tyydyttävä...36 Muita häiriötilanteita...37 Jäähdytysripojen puhdistus (alhaalla oikealla oleva ritilä) Hehkulampun vaihtaminen...40 Huolto...41 Kuivausrummun korjaus...41 Ohjelmien päivitys (Update) Takuuehdot ja takuuaika...41 Lisävarusteet...41 Asennus ja liitännät...42 Näkymä etupuolelta...42 Näkymä takapuolelta...43 Kuivausrummun kuljettaminen Sijoituspaikka...44 Sijoitus työtason alle tai komerokaappiin...44 Kuivausrummun suoristaminen Pesutorni

5 Sisällysluettelo Tiivistyneen veden poistaminen koneen ulkopuolelle...46 Poistoletkun sijoittaminen...46 Poistoletkun ripustaminen (käsienpesualtaaseen/lattiakaivoon)...47 Erityiset asennusolot, jotka vaativat takaiskuventtiiliä Sähköliitäntä Kulutusarvot Tekniset tiedot...51 Käytön estävä käyttölukitus...53 Ohjelmoitavat toiminnot...54 Kuivuusasteen muuttaminen ohjelmassa "Puuvilla" Kuivuusasteen muuttaminen ohjelmassa "Siliävät kuidut" Pöyhinnän valinta Merkkiäänen voimakkuuden säätäminen...57 Valmiustilan valinta...58 Muistitoiminto...60 Kuittausäänen säätäminen...61 Veden johtokyvyn asetuksen muuttaminen...62 Kuivuusasteiden lisääminen

6 Tärkeitä turvallisuusohjeita Lue ehdottomasti tämä käyttöohje. Kuivausrumpu täyttää asetetut turvallisuusmääräykset. Koneen asiaton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja. Lue tämä käyttöohje ennen kuin alat käyttää kuivausrumpua. Käyttöohje sisältää tärkeää tietoa koneen turvallisuudesta, käytöstä ja huollosta. Perehtymällä käyttöohjeeseen vältät mahdolliset vahingot ja koneesi rikkoontumisen. Säilytä tämä käyttöohje! Jos luovutat koneen toiselle käyttäjälle, muista antaa käyttöohje koneen mukana. Määräystenmukainen käyttö Tämä kuivausrumpu on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä. Tämä kuivausrumpu ei ole tarkoitettu käytettäväksi ulkotiloissa. Tätä kuivausrumpua saa käyttää ainoastaan kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä ja vain sellaisten tekstiilien kuivaamiseen, joiden hoito-ohjeessa sallitaan rumpukuivaus. Kaikenlainen muu käyttö on kiellettyä. Miele ei vastaa koneen asiattomasta tai väärästä käytöstä aiheutuneista vahingoista. 6

7 Tärkeitä turvallisuusohjeita Henkilöt, jotka eivät pysty käyttämään kuivausrumpua turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä kuivausrummun toiminnasta, eivät saa käyttää tätä konetta ilman vastuullisen henkilön valvontaa tai opastusta. Jos paikalla on lapsia Pidä alle 8-vuotiaat lapset loitolla kuivausrummusta, jollet valvo heidän toimiaan koko ajan. Yli 8-vuotiaat lapset saavat käyttää, puhdistaa tai huoltaa kuivausrumpua ilman valvontaa ainoastaan, jos heille on kerrottu miten kuivausrumpua käytetään, puhdistetaan tai huolletaan turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita kuivausrummun väärä käyttö voi aiheuttaa. Valvo lapsia aina, kun he oleskelevat kuivausrummun läheisyydessä. Älä koskaan anna lasten leikkiä kuivausrummulla. 7

8 Tärkeitä turvallisuusohjeita Tekninen turvallisuus Ennen kuin asennat kuivausrummun paikalleen, tarkista ettei koneessa ole näkyviä kuljetusvaurioita. Vahingoittunutta konetta ei saa ottaa käyttöön. Ennen kuin kytket kuivausrummun sähköverkkoon, tarkista ehdottomasti, että koneen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Kuivausrummun sähköturvallisuus on taattu vain silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Maadoitus on koneen käyttöturvallisuuden kannalta välttämätöntä. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Miele ei vastaa vahingoista, jotka johtuvat koneen liittämisestä maadoittamattomaan tai puutteellisesti maadoitettuun sähköliitäntään. Älä liitä konetta sähköverkkoon jatkojohdon avulla, jottei koneen sähköturvallisuus heikkene (ylikuumenemisen aiheuttama palovaara). Jos kuivausrummun verkkoliitäntäjohto vahingoittuu, sen saa vaihtaa ainoastaan erityiseen Miele-liitäntäjohtoon! Liitäntäjohdon saa vaihtaa vain Mielen valtuuttama huoltoliike. Asiattomista korjauksista voi aiheutua koneen käyttäjälle vaaratilanteita, joista Miele ei voi olla vastuussa. Takuuaikana tehtävät korjaukset on aina annettava Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei vastaa korjausten jälkeen ilmenevistä vioista. Rikkinäiset koneen osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain näin voimme taata koneen turvallisen toiminnan. 8

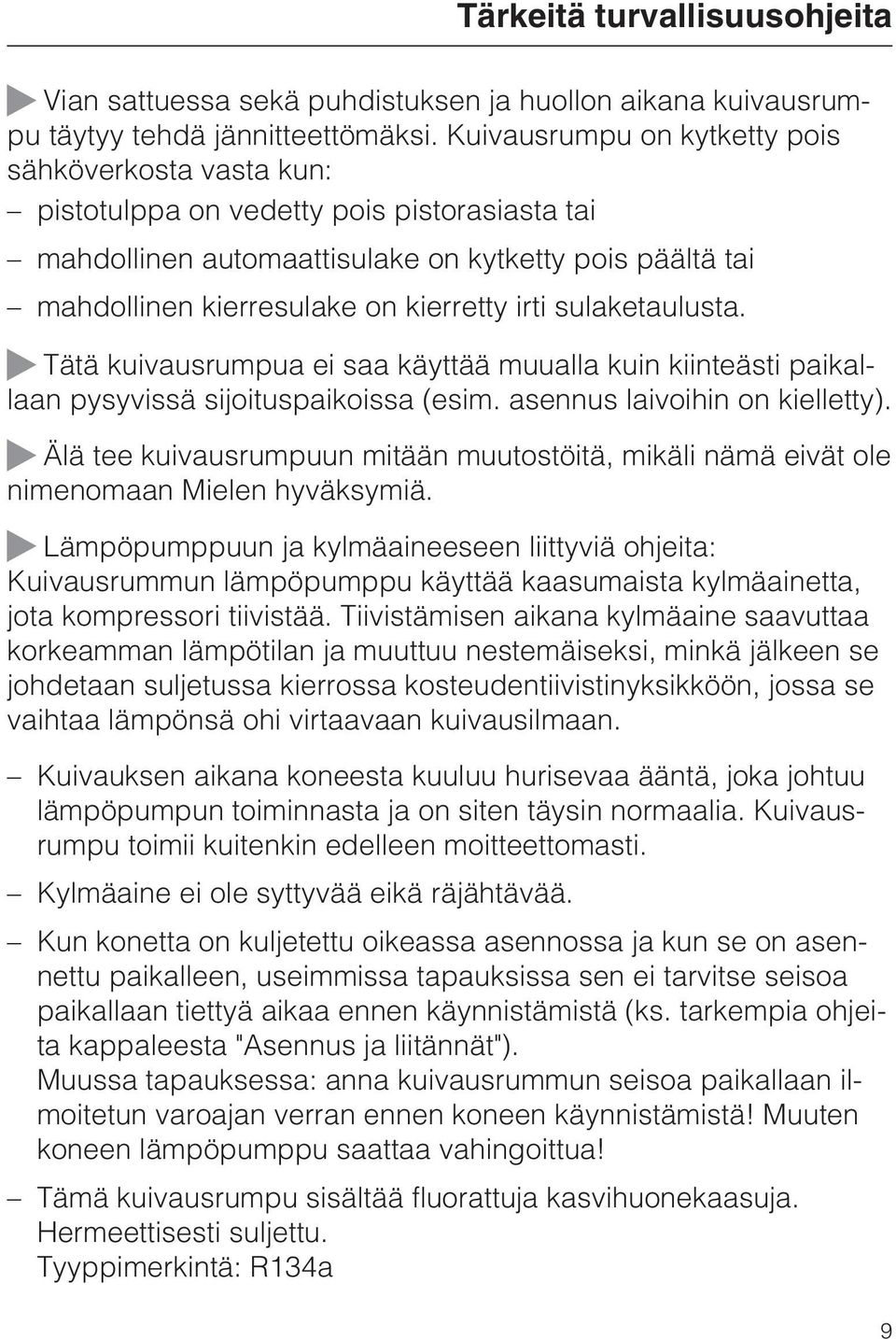

9 Tärkeitä turvallisuusohjeita Vian sattuessa sekä puhdistuksen ja huollon aikana kuivausrumpu täytyy tehdä jännitteettömäksi. Kuivausrumpu on kytketty pois sähköverkosta vasta kun: pistotulppa on vedetty pois pistorasiasta tai mahdollinen automaattisulake on kytketty pois päältä tai mahdollinen kierresulake on kierretty irti sulaketaulusta. Tätä kuivausrumpua ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). Älä tee kuivausrumpuun mitään muutostöitä, mikäli nämä eivät ole nimenomaan Mielen hyväksymiä. Lämpöpumppuun ja kylmäaineeseen liittyviä ohjeita: Kuivausrummun lämpöpumppu käyttää kaasumaista kylmäainetta, jota kompressori tiivistää. Tiivistämisen aikana kylmäaine saavuttaa korkeamman lämpötilan ja muuttuu nestemäiseksi, minkä jälkeen se johdetaan suljetussa kierrossa kosteudentiivistinyksikköön, jossa se vaihtaa lämpönsä ohi virtaavaan kuivausilmaan. Kuivauksen aikana koneesta kuuluu hurisevaa ääntä, joka johtuu lämpöpumpun toiminnasta ja on siten täysin normaalia. Kuivausrumpu toimii kuitenkin edelleen moitteettomasti. Kylmäaine ei ole syttyvää eikä räjähtävää. Kun konetta on kuljetettu oikeassa asennossa ja kun se on asennettu paikalleen, useimmissa tapauksissa sen ei tarvitse seisoa paikallaan tiettyä aikaa ennen käynnistämistä (ks. tarkempia ohjeita kappaleesta "Asennus ja liitännät"). Muussa tapauksessa: anna kuivausrummun seisoa paikallaan ilmoitetun varoajan verran ennen koneen käynnistämistä! Muuten koneen lämpöpumppu saattaa vahingoittua! Tämä kuivausrumpu sisältää fluorattuja kasvihuonekaasuja. Hermeettisesti suljettu. Tyyppimerkintä: R134a 9

10 Tärkeitä turvallisuusohjeita Noudata kappaleiden "Asennus ja liitännät" sekä "Tekniset tiedot" ohjeita. Sukopistorasiaan on päästävä aina käsiksi myös kuivausrummun asennuksen jälkeen, jotta laite on helppo irrottaa sähköverkosta. Kuivausrummun pohjan ja lattian välistä ilmarakoa ei saa missään tapauksessa tukkia pitkänukkaisilla matoilla, jalustalistoilla tms. esineillä. Jos ilmarako on liian pieni, kuivausrumpu ei saa tarpeeksi korvausilmaa. Älä sijoita kuivausrumpua tilaan, jossa täyttöluukun avautumisalueelle osuu suljettava ovi, työntöovi tai vastakkaiseen suuntaan avautuva ovi. Koneen asiallinen käyttö Kuivausrummun enimmäistäyttömäärä on 8 kg (kuivaa pyykkiä). Katso yksittäisten ohjelmien pienemmät enimmäistäyttömäärät kappaleesta "Ohjelmanvalintataulukko". Palovaara! Älä liitä tätä kuivausrumpua ajastimella tai huippukuormitussuojalla varustettuun tai muulla tavoin aikaohjattavaan pistorasiaan. Virran katkeaminen ennen jäähdytysvaiheen loppumista voi aiheuttaa pyykin itsesyttymisvaaran. 10

11 Tärkeitä turvallisuusohjeita Palovaaran välttämiseksi älä kuivaa kuivausrummussa tekstiilejä, joita ei ole pesty. ei ole pesty tarpeeksi hyvin ja jotka sisältävät yhä öljy- tai rasvapitoista likaa tai muita jäämiä (esim. suurkeittiöiden ja kauneushoitoloiden pyykit, joissa on öljy-, rasva-, ihovoide- tai emulsiojäämiä). Jos tekstiilit eivät ole riittävän puhtaita, on olemassa vaara, että pyykit syttyvät itsestään, jopa kuivauksen jälkeen ja jopa kuivausrummun ulkopuolella. on käsitelty syttyvillä puhdistusaineilla tai jotka sisältävät asetonin, alkoholin, bensiinin, paloöljyn, kerosiinin, tahranpoistoaineiden, tärpätin, vahan, vahanpoistoaineen tai muiden kemikaalien jäämiä (näitä voi olla mm. mopeissa, siivousliinoissa, pesulapuissa jne.). sisältävät hiuskiinne-, hiuslakka-, kynsilakanpoistoaine- tai vastaavia tahroja. Tällaiset erittäin likaiset tekstiilit on pestävä erityisen huolellisesti: käytä normaalia enemmän pesuainetta ja valitse mahdollisimman korkea pesulämpötila. Jos olet epävarma puhdistustuloksesta, pese tekstiilit useampaan kertaan. Tyhjennä taskuista kaikki esineet, kuten tupakansytyttimet ja tulitikkurasiat. Varoitus: Älä koskaan kytke kuivausrumpua pois päältä ennen kuivausohjelman päättymistä. Voit tyhjentää kuivausrummun kesken kuivausohjelman vain, jos otat pyykit heti pois koneesta ja levität ne siten, että ne saavat jäähtyä rauhassa. Käytä huuhteluaineita tai vastaavia viimeistelytuotteita vain annostusohjeiden mukaisina määrinä. 11

12 Tärkeitä turvallisuusohjeita Älä koskaan kuivaa seuraavia tekstiilejä kuivausrummussa, sillä ne aiheuttavat palovaaran: tekstiilit, joiden puhdistukseen on käytetty teollisuuskemikaaleja (esim. kemialliseen pesun puhdistusaineita). tekstiilit, jotka sisältävät paljon vaahtomuovia, kumia tai kumia muistuttavaa materiaalia. Tällaisia ovat esim. lateksivaahtomuovia sisältävät tuotteet, suihkuverhot, vesitiiviit tekstiilit, kumipinnoitetut tuotteet ja vaatteet, vaahtomuovitäytteiset tyynyt. erilaiset topatut tekstiilit, jotka ovat vahingoittuneet siten, että täytettä voi päästä ulos (esim. tyynyt tai toppatakit). Ulosvalunut täyte voi aiheuttaa palovaaran. Useimmissa ohjelmissa lämmitysvaihetta seuraa jäähdytysvaihe, jolla varmistetaan, ettei pyykin lämpötila kasva niin kuumaksi, että se voisi vahingoittaa pyykkiä (esim. itsesyttymisen vaaran estämiseksi). Ohjelma on päättynyt vasta jäähdytysvaiheen jälkeen. Ota kaikki pyykit koneesta heti kuivausohjelman päätyttyä. Älä nojaa kuivausrummun luukkuun äläkä ripusta siihen mitään. Kuivausrumpu saattaa muuten kaatua. Sulje rummun luukku jokaisen käyttökerran jälkeen. Tällä tavoin: lapset eivät pääse ryömimään kuivausrummun sisään tai piilottamaan esineitä kuivausrumpuun. kotieläimet eivät pääse kiipeämään rummun sisään. 12

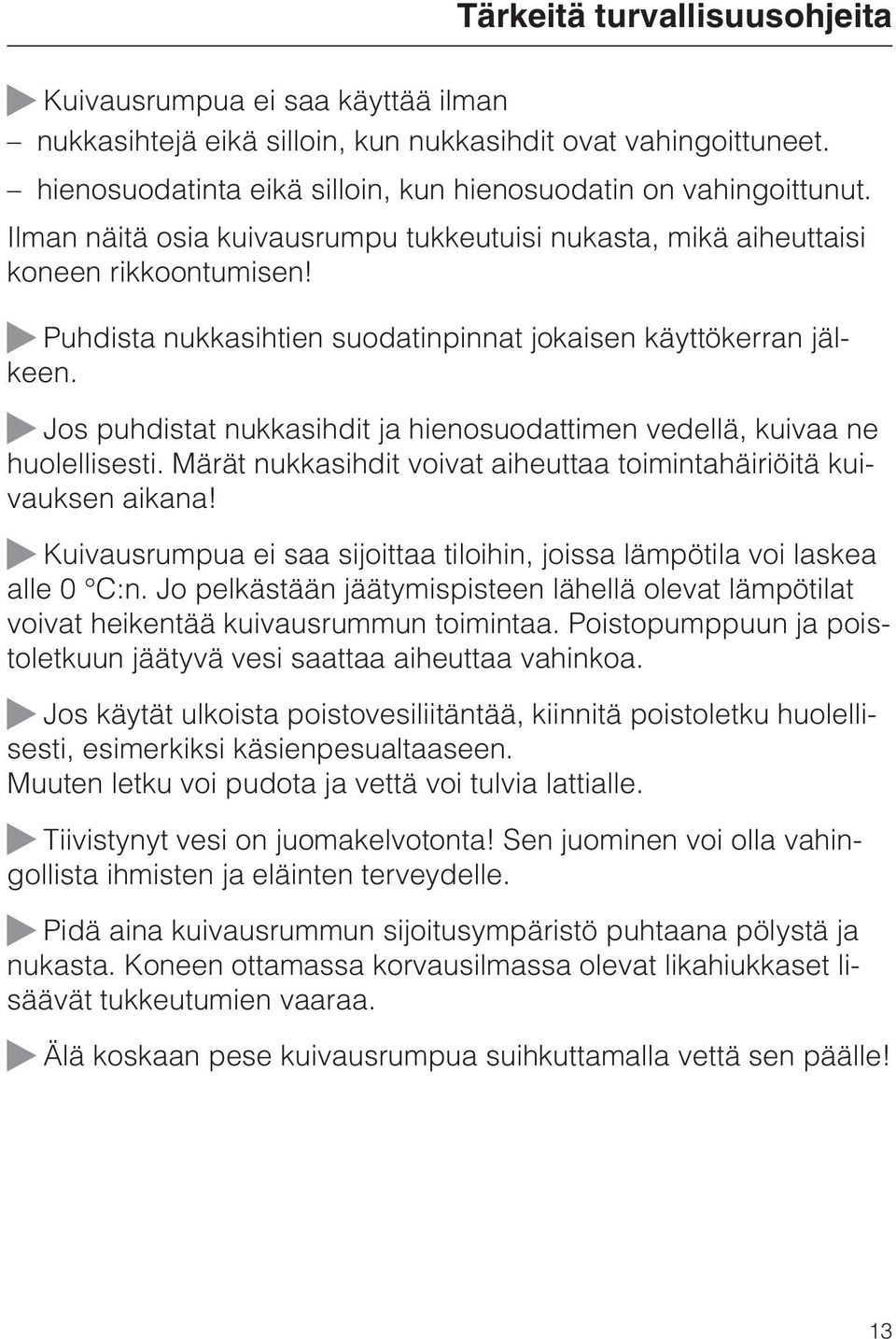

13 Tärkeitä turvallisuusohjeita Kuivausrumpua ei saa käyttää ilman nukkasihtejä eikä silloin, kun nukkasihdit ovat vahingoittuneet. hienosuodatinta eikä silloin, kun hienosuodatin on vahingoittunut. Ilman näitä osia kuivausrumpu tukkeutuisi nukasta, mikä aiheuttaisi koneen rikkoontumisen! Puhdista nukkasihtien suodatinpinnat jokaisen käyttökerran jälkeen. Jos puhdistat nukkasihdit ja hienosuodattimen vedellä, kuivaa ne huolellisesti. Märät nukkasihdit voivat aiheuttaa toimintahäiriöitä kuivauksen aikana! Kuivausrumpua ei saa sijoittaa tiloihin, joissa lämpötila voi laskea alle 0 C:n. Jo pelkästään jäätymispisteen lähellä olevat lämpötilat voivat heikentää kuivausrummun toimintaa. Poistopumppuun ja poistoletkuun jäätyvä vesi saattaa aiheuttaa vahinkoa. Jos käytät ulkoista poistovesiliitäntää, kiinnitä poistoletku huolellisesti, esimerkiksi käsienpesualtaaseen. Muuten letku voi pudota ja vettä voi tulvia lattialle. Tiivistynyt vesi on juomakelvotonta! Sen juominen voi olla vahingollista ihmisten ja eläinten terveydelle. Pidä aina kuivausrummun sijoitusympäristö puhtaana pölystä ja nukasta. Koneen ottamassa korvausilmassa olevat likahiukkaset lisäävät tukkeutumien vaaraa. Älä koskaan pese kuivausrumpua suihkuttamalla vettä sen päälle! 13

14 Tärkeitä turvallisuusohjeita Lisävarusteet Tässä kuivausrummussa saa käyttää vain nimenomaan Mielen hyväksymiä lisävarusteita ja varaosia. Muussa tapauksessa koneen takuuehdot raukeavat. Miele-kuivausrumpu ja Miele-pesukone voidaan sijoittaa päällekkäin pesutorniksi. Tätä varten tarvitset lisävarusteena ostettavan pesutornin kiinnityssarjan. Huolehdi siitä, että kiinnityssarja sopii omaan Miele-kuivausrumpuusi ja Miele-pesukoneeseesi. Varmista myös, että lisävarusteena ostamasi Miele-jalusta sopii tähän kuivausrumpuun. Miele ei ole vastuussa sellaisista vahingoista, jotka aiheutuvat siitä, että tätä konetta käytetään turvallisuusohjeiden vastaisesti. 14

15 Kuivausrummun käyttö Ohjaustaulu Hellävarainen plus-painike. Kuivaa mekaaniselle käsittelylle arat tekstiilit normaalia hellävaraisemmalla rytmillä. Kuivuusasteen valintapainike Merkkivalo osoittaa kulloinkin valittuna olevan kuivuusasteen perusteella toimivissa ohjelmissa. Ks. kappale "Näin käytät kuivausrumpuasi". Näyttöruutu Ks. seuraavaa sivua. Ajastus-painike Tällä painikkeella on kaksi toimintoa: - ajastusajan valinta. - ohjelman Aikakuivaus kestoajan valinta. Merkkiääni-painike Merkkiääni ilmoittaa ohjelman päättymisestä. Perfect Dry-merkkivalo Toimii kaikissa kuivausohjelmissa. Ks. seuraava sivu. Tarkistus-/häiriömerkkivalot Ks. tarkemmin kappaleita "Vianetsintä" ja "Huolto". Start/Stop-painike Käynnistää valitsemasi ohjelman tai pysäyttää käynnissä olevan ohjelman. Painike vilkkuu, kun voit valita ohjelman, ja palaa tasaisesti, kun ohjelma on käynnissä. Ohjelmanvalitsin Voit kääntää ohjelmanvalitsinta sekä myötä- että vastapäivään. Merkkivalot osoittavat valitsemasi ohjelman. Luukku-painike Luukun voi avata tällä painikkeella myös koneen ollessa pois päältä. Virtakytkin Kytkee koneen päälle ja pois päältä. 15

16 Kuivausrummun käyttö Näyttöruudusta näet seuraavia tietoja: ohjelman kestoajan ohjelman eri vaiheet Kuivaus Jäähdytys Seis tarkistus- ja häiriöilmoitukset. Näyttöruudun avulla voit valita ohjelman Aikakuivaus kestoajan. ajastintoiminnon. Voit ajastaa haluamasi ohjelman käynnistymään vasta myöhemmin. ohjelmoitavia toimintoja. Ohjelmoitavien toimintojen avulla voit muuttaa kuivausrummun elektroniikan asetuksia haluamallasi tavalla. Ks. tämän käyttöohjeen samannimistä kappaletta. Perfect Dry-merkkivalo Perfect Dry -järjestelmä mittaa pyykin jäännöskosteutta kuivuusasteen perusteella toimivissa ohjelmissa ja varmistaa siten tarkan kuivaustuloksen. Kun ohjelma on käynnistynyt, koneen elektroniikka arvioi ohjelman kestoajan (suuntaa-antava ennuste). Tänä aikana Perfect Dry-merkkivalo vilkkuu. Hetken kuluttua näyttöruudussa näkyy ohjelman kestoaika ja merkkivalo sammuu. Kun valitsemasi kuivuusaste on saavutettu, Perfect Dry-merkkivalo alkaa palaa yhtäjaksoisesti ohjelman loppuun saakka. Perfect Dry -merkkivalo ei syty lainkaan seuraavissa aikaan perustuvissa ohjelmissa: Villa, Aikakuivaus, Hellävarainen sileytys. Ohjelman arvioitu kestoaika Näyttöruudussa näkyy ohjelman arvioitu kestoaika (suuntaa-antava ennuste). Kestoaika voi olla erilainen jokaisella kuivauskerralla, koska siihen vaikuttavat seuraavat tekijät: pyykin jäännöskosteus linkouksen jäljiltä, pyykin laji, täyttömäärä, huoneenlämpötila ja sähköverkon jännitteenvaihtelut. Siksi oppiva elektroniikka sopeuttaa kuhunkin kuivauskertaan käytettävän ajan edellisten tekijöiden perusteella, jolloin kestoaika tarkentuu koko ajan. Elektroniikka tarkkailee kestoaikaennustetta kuivauksen aikana, mikä voi muuttaa jäljellä olevaa ohjelma-aikaa hyppäyksittäin Joissakin tapauksissa kuivausohjelma voi päättyä myös ennenaikaisesti. Näin voi käydä, jos kuivaat erityisen hienoja kuituja, jos tekstiilejä on hyvin vähän tai jos olet kuivannut kuivausrummussa tekstiilejä juuri ennen näiden ohjelmien käynnistämistä. Ensimmäinen käyttökerta Asenna kuivausrumpu paikalleen ja suorita sen liitännät asianmukaisesti. Jos kuivausrumpua ei ole kuljetettu kappaleessa "Asennus ja liitännät" annettujen ohjeiden mukaisesti, anna koneen seistä paikallaan noin tunnin ajan ennen sen liittämistä sähköverkkoon. 16

17 Ohjeita kuivausta varten Tekstiilien hoito-ohjeet Kuivaus / Normaali/alhainen lämpötila Kuivausrummun kaikki ohjelmat kuivaavat hellävaraisessa lämpötilassa. Siksi pyykkiä ei tarvitse lajitella merkintöjen / perusteella. Rumpukuivaus kielletty Silitys ja kuumamankelointi Erittäin kuuma Kuuma Lämmin Silitys/kuumamankelointi kielletty Ohjeita kuivausta varten Älä täytä kuivausrumpua liian täyteen! Noudata aina enimmäistäyttömääriä, katso ohjelmanvalintataulukon ohjeita. Jos täytät koneen liian täyteen, tekstiilit kuluvat, kuivaustulos jää tavanomaista huonommaksi ja tekstiilit voivat rypistyä. Älä laita kuivausrumpuun likomärkää pyykkiä! Linkoa tekstiilejä pesun jälkeen vähintään 30 sekuntia. Avaa takit, jotta ne kuivuvat tasaisesti sisä- ja ulkopuolelta. Aidot pellavatekstiilit saattavat menettää muotonsa. Kuivaa pellavatekstiilejä vain, jos valmistaja suosittelee sitä hoito-ohjeessa. Joustavat puuvillakankaat (esim. T-paidat, alusvaatteet) kutistuvat usein ensimmäisillä pesukerroilla. Älä kuivaa tällaisia vaatteita liian kuiviksi. Kiinnitä jo vaatetta ostaessasi huomiota sen kutistumisominaisuuksiin ja osta mahdollisuuksien mukaan hieman kokoasi suurempi vaate. Siliävät tekstiilit voivat rypistyä, jos täytät kuivausrummun liian täyteen. Tämä koskee varsinkin erityisen arkoja kuituja (esim. paidat, paitapuserot). Valitse kuiduille sopiva kuivausohjelma. Jos olet epävarma, vähennä koneen täyttömäärää ja valitse lisätoiminto Hellävarainen plus. Tärkätyn pyykin voi myös kuivata kuivausrummussa. Käytä tällöin tärkkäykseen kaksinkertainen määrä tärkkiä, jotta saat toivotun tuloksen. Uudet, värikkäät tekstiilit tulee pestä huolellisesti ennen ensimmäistä kuivauskertaa. Niitä ei myöskään saa kuivata yhdessä vaaleiden tekstiilien kanssa, koska tekstiileistä saattaa irrota väriä (myös kuivausrummun muoviosiin). Niistä saattaa myös tarttua värillistä nukkaa muihin vaatteisiin. 17

18 Näin käytät kuivausrumpuasi Pikakäyttöohje Jos haluat nopeasti saada käsityksen siitä, miten kuivausrumpua käytetään, seuraa tekstin numeroituja kohtia (,,...). Esikäsittele pyykki Pöyhi pestyt tekstiilit ilmaviksi ja lajittele ne haluamasi kuivuusasteen,... kuitu- tai kangaslaadun,... koon,... linkouksen jälkeisen jäännöskosteuden mukaan. Näin saat tasaisimman kuivaustuloksen. Poista pyykin seasta mahdolliset pesuaineen annosteluvälineet (esim. pesupallo). Tällaiset osat voivat sulaa kuivauksen aikana ja vahingoittaa pyykkiä tai kuivausrumpua. Tarkista saumojen kunto, jottei tekstiileistä pääse irtoamaan täytettä. Sulje napitettavat tyynyliinat ja pussilakanat, jottei niiden sisään pääse muuta pyykkiä. Sulje vetoketjut, hakaset ja lehtiäiset. Sido kiinni kangasvyöt ja resorinauhat. Jos kaarituellisten rintaliivien kaarituet ovat irronneet, sido ne kiinni ennen kuivausta. Kytke kuivausrumpu päälle Voit kytkeä kuivausrummun päälle myös vasta sitten, kun olet jo laittanut pyykin koneeseen. Tällöin rummun valaisin ei syty (energian säästämiseksi). Kytke kuivausrumpu päälle painamalla virtakytkintä. Täytä kuivausrumpu Avaa luukku painamalla Luukku-painiketta. Aseta lajittelemasi pyykki ilmavasti rumpuun. Älä täytä kuivausrumpua liian täyteen. Pyykki ei kuivu kunnolla ja lisäksi se rypistyy helposti. Noudata kohdassa "Ohjelmanvalintataulukko" mainittuja enimmäistäyttömääriä. Tarkista aina ennen kuin suljet luukun, että luukun nukkasihti on kunnolla paikallaan. Kun suljet luukun, tarkista ettei pyykkiä jää täyttöluukun ja täyttöaukon väliin. Sulje luukku heilauttamalla se kevyesti kiinni - voit myös painaa sen kiinni. 18

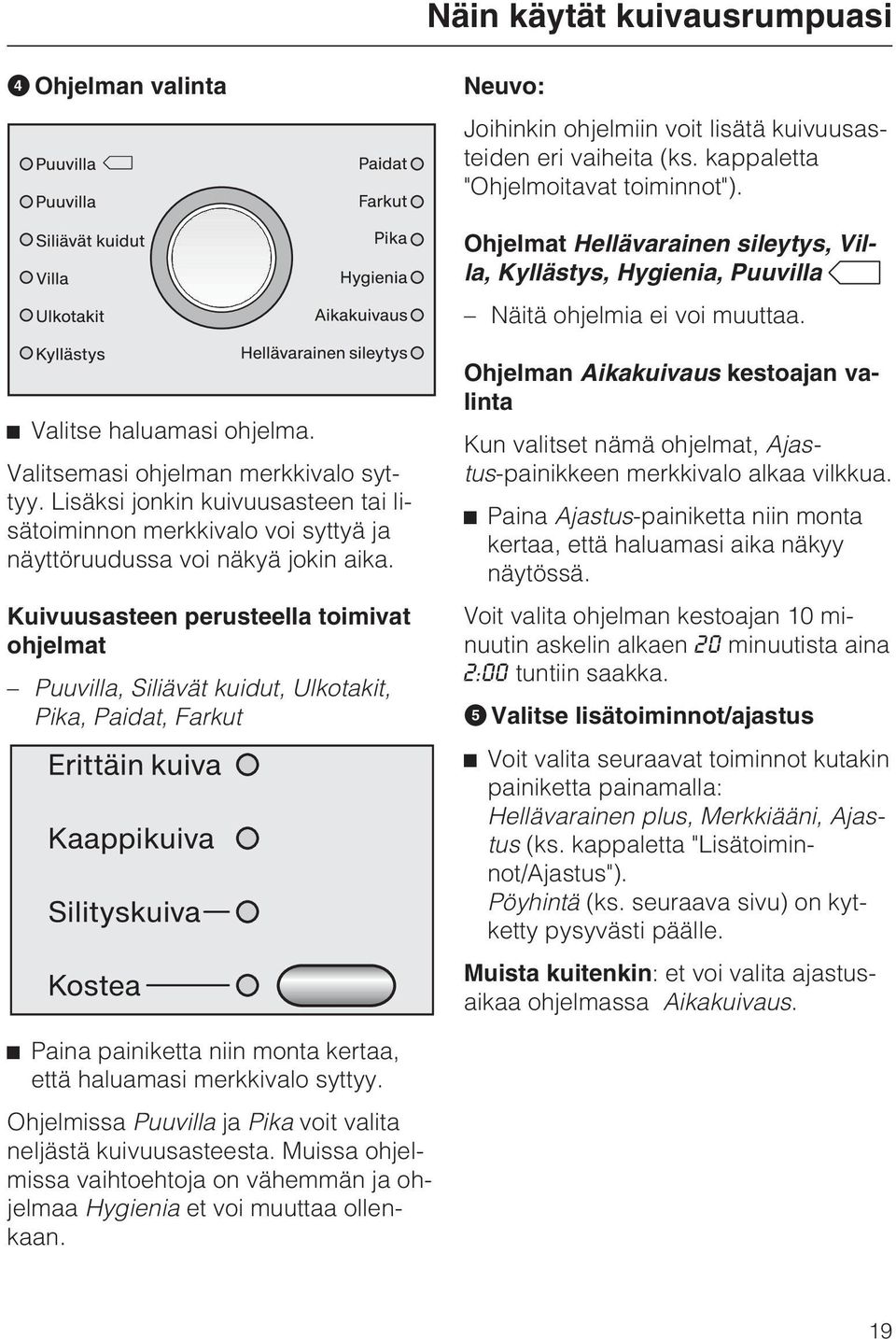

19 Näin käytät kuivausrumpuasi Ohjelman valinta Neuvo: Joihinkin ohjelmiin voit lisätä kuivuusasteiden eri vaiheita (ks. kappaletta "Ohjelmoitavat toiminnot"). Ohjelmat Hellävarainen sileytys, Villa, Kyllästys, Hygienia, Puuvilla Näitä ohjelmia ei voi muuttaa. Valitse haluamasi ohjelma. Valitsemasi ohjelman merkkivalo syttyy. Lisäksi jonkin kuivuusasteen tai lisätoiminnon merkkivalo voi syttyä ja näyttöruudussa voi näkyä jokin aika. Kuivuusasteen perusteella toimivat ohjelmat Puuvilla, Siliävät kuidut, Ulkotakit, Pika, Paidat, Farkut Ohjelman Aikakuivaus kestoajan valinta Kun valitset nämä ohjelmat, Ajastus-painikkeen merkkivalo alkaa vilkkua. Paina Ajastus-painiketta niin monta kertaa, että haluamasi aika näkyy näytössä. Voit valita ohjelman kestoajan 10 minuutin askelin alkaen 20 minuutista aina 2:00 tuntiin saakka. Valitse lisätoiminnot/ajastus Voit valita seuraavat toiminnot kutakin painiketta painamalla: Hellävarainen plus, Merkkiääni, Ajastus (ks. kappaletta "Lisätoiminnot/Ajastus"). Pöyhintä (ks. seuraava sivu) on kytketty pysyvästi päälle. Muista kuitenkin: et voi valita ajastusaikaa ohjelmassa Aikakuivaus. Paina painiketta niin monta kertaa, että haluamasi merkkivalo syttyy. Ohjelmissa Puuvilla ja Pika voit valita neljästä kuivuusasteesta. Muissa ohjelmissa vaihtoehtoja on vähemmän ja ohjelmaa Hygienia et voi muuttaa ollenkaan. 19

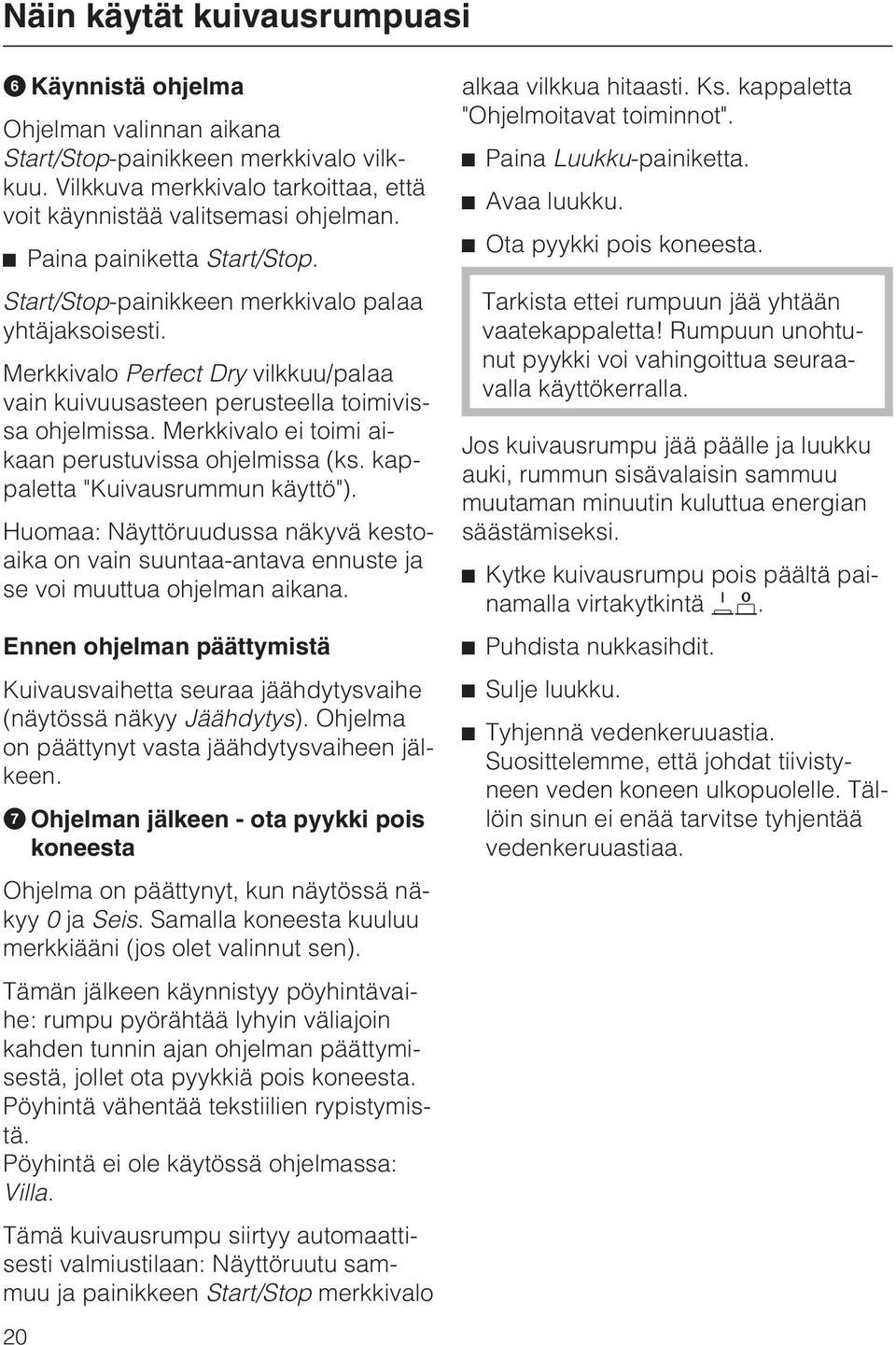

20 Näin käytät kuivausrumpuasi Käynnistä ohjelma Ohjelman valinnan aikana Start/Stop-painikkeen merkkivalo vilkkuu. Vilkkuva merkkivalo tarkoittaa, että voit käynnistää valitsemasi ohjelman. Paina painiketta Start/Stop. Start/Stop-painikkeen merkkivalo palaa yhtäjaksoisesti. Merkkivalo Perfect Dry vilkkuu/palaa vain kuivuusasteen perusteella toimivissa ohjelmissa. Merkkivalo ei toimi aikaan perustuvissa ohjelmissa (ks. kappaletta "Kuivausrummun käyttö"). Huomaa: Näyttöruudussa näkyvä kestoaika on vain suuntaa-antava ennuste ja se voi muuttua ohjelman aikana. Ennen ohjelman päättymistä Kuivausvaihetta seuraa jäähdytysvaihe (näytössä näkyy Jäähdytys). Ohjelma on päättynyt vasta jäähdytysvaiheen jälkeen. Ohjelman jälkeen - ota pyykki pois koneesta Ohjelma on päättynyt, kun näytössä näkyy 0 ja Seis. Samalla koneesta kuuluu merkkiääni (jos olet valinnut sen). Tämän jälkeen käynnistyy pöyhintävaihe: rumpu pyörähtää lyhyin väliajoin kahden tunnin ajan ohjelman päättymisestä, jollet ota pyykkiä pois koneesta. Pöyhintä vähentää tekstiilien rypistymistä. Pöyhintä ei ole käytössä ohjelmassa: Villa. Tämä kuivausrumpu siirtyy automaattisesti valmiustilaan: Näyttöruutu sammuu ja painikkeen Start/Stop merkkivalo 20 alkaa vilkkua hitaasti. Ks. kappaletta "Ohjelmoitavat toiminnot". Paina Luukku-painiketta. Avaa luukku. Ota pyykki pois koneesta. Tarkista ettei rumpuun jää yhtään vaatekappaletta! Rumpuun unohtunut pyykki voi vahingoittua seuraavalla käyttökerralla. Jos kuivausrumpu jää päälle ja luukku auki, rummun sisävalaisin sammuu muutaman minuutin kuluttua energian säästämiseksi. Kytke kuivausrumpu pois päältä painamalla virtakytkintä. Puhdista nukkasihdit. Sulje luukku. Tyhjennä vedenkeruuastia. Suosittelemme, että johdat tiivistyneen veden koneen ulkopuolelle. Tällöin sinun ei enää tarvitse tyhjentää vedenkeruuastiaa.

21 Lisätoiminnot/Ajastus Lisätoiminnot Valitsemasi lisätoiminnon merkkivalo syttyy merkiksi valinnastasi. Hellävarainen plus Tämän lisätoiminnon avulla kuivaat helposti rypistyvät, mekaaniselle käsittelylle arat tekstiilit normaalia hellävaraisemmalla rytmillä (rumpu pyörii vähemmän). Ohjelman kesto pitenee vastaavasti. Merkkiääni Kun ohjelma on päättynyt, kuivausrummusta kuuluu merkkiääni (jaksoittain enintään tunnin ajan). Häiriötilanteissa koneesta kuuluu jatkuva merkkiääni, eikä sitä voida kytkeä pois toiminnasta. Ajastus Ajastinta käyttämällä voit siirtää kuivausohjelman alkamista 30 minuutista enintään 24 tuntiin saakka. Valitse haluamasi ohjelma. Paina Ajastus-painiketta uudelleen niin monta kertaa, että haluamasi käynnistysajan viive näkyy näyttöruudussa. Merkkivalo Ajastus vilkkuu. Voit valita ajan i0^ saakka puolen tunnin tarkkuudella, ja tästä eteenpäin tunnin tarkkuudella. Kun pidät Ajastus-painiketta painettuna, näyttöruudussa näkyvä aika vaihtuu nopeasti aina 24^ saakka. Ajastuksen käynnistys Paina Start/Stop-painiketta. Merkkivalo Ajastus palaa tasaisesti. Ajastin alkaa laskea aikaa ohjelman käynnistymiseen tunti kerrallaan aina i0^ saakka, ja tästä eteenpäin minuutti kerrallaan. Rumpu pyörähtää lyhyesti tunnin välein ohjelman käynnistymiseen saakka (rypistymisenesto). Ajastusajan peruuttaminen/muuttaminen Peruuta ajastamasi aika painamalla Start/Stop-painiketta. Paina Ajastus-painiketta uudelleen niin monta kertaa, että haluamasi käynnistysajan viive näkyy näyttöruudussa. Käynnistä ajastin uudelleen painamalla Start/Stop-painiketta. Pyykin lisääminen Jos ajastimeen asettamasi aika ei ole kulunut umpeen, voit vielä lisätä pyykkiä koneeseen: Kytke kuivausrumpu pois päältä. Jos avaat luukun kytkemättä konetta pois päältä, ajastus peruuntuu. Avaa luukku ja lisää pyykkiä koneeseen. Sulje luukku ja kytke kuivausrumpu takaisin päälle. 21

22 Ohjelmanvalintataulukko Lisätoiminnot Hellävarainen plus Voidaan valita seuraaviin ohjelmiin: Merkkiääni Voidaan valita kaikkiin ohjelmiin Puuvilla, Siliävät kuidut, Paidat, Farkut, Paidat, Aikakuivaus Ohjelmat Puuvilla ** enintään 8 kg* Tekstiilit Normaalikostea puuvillapyykki, kuten ohjelmassa Puuvilla Kaappikuiva. Huomaa Tässä ohjelmassa on vain yksi kuivuusaste, Kaappikuiva, eikä sitä voida muuttaa. Ohjelma Puuvilla on energiankulutukseltaan järkevin valinta normaalikostean puuvillapyykin kuivaamiseen. * Kuivan pyykin paino Ohje vertailutestien tekijöille: ** Energiamerkintäasetuksen 392/2012/EU mukainen vertailutestiohjelma normin EN mukaisesti mitattuna Kun käytät ohjelmaa Puuvilla, tiivistyvä vesi on ohjattava poistoletkun kautta kuivausrummun ulkopuolelle. 22

23 Ohjelmanvalintataulukko Puuvilla enintään 8 kg* Erittäin kuiva, Kaappikuiva Tekstiilit Yksi- tai monikerroksiset puuvilla- / pellavatekstiilit. Esimerkiksi: froteepyyhkeet/kylpypyyhkeet/kylpytakit, T-paidat, alusvaatteet, puuvilla-/froteevuodevaatteet, vauvanvaatteet. Huomaa Valitse kuivuusaste Erittäin kuiva vaihtelevan kokoisille, monikerroksisille ja erityisen paksuille tekstiileille. Joustavat puuvillakankaat (esim. T-paidat, alusvaatteet) voivat kutistua, jos ne kuivuvat liikaa - älä kuivaa niitä ohjelmalla Erittäin kuiva. Silityskuiva, Kostea Tekstiilit Puuvilla- tai pellavatekstiilit. Esimerkiksi: pöytäliinat, vuodevaatteet, tärkätty pyykki Huomaa Kuivuusaste "Kostea" on tarkoitettu pyykille, joka silitetään silityskoneella tai mankeloidaan kuumamankelilla. Säilytä pyykki rullattuna, jotta se pysyisi kosteana mankelointiin saakka. Siliävät kuidut enintään 3,5 kg* Kaappikuiva, Silityskuiva Tekstiilit Siliävät tekstiilit, jotka on valmistettu synteettisistä tai sekoitekuiduista. Esimerkiksi: neuleet, hameet, housut, paidat, pöytäliinat. * Kuivan pyykin paino 23

24 Ohjelmanvalintataulukko Villa Tekstiilit Huomaa Villatekstiilit, villasekoitteista valmistetut tekstiilit enintään 2 kg* Ohjelma pöyhii villavaatteita, jolloin niistä tulee ilmavia ja kuohkeita. Ota tekstiilit pois koneesta heti ohjelman jälkeen. Ulkotakit enintään 2,5 kg* Kaappikuiva, Silityskuiva Tekstiilit Ulkovaatteet, jotka on valmistettu koneellista kuivausta kestävistä materiaaleista Kyllästys enintään 2 kg* Tekstiilit Koneellista kuivausta kestävien, kyllästysaineella käsiteltyjen tekstiilien, kuten mikrokuitutekstiilien, hiihto- ja ulkoiluasujen, tiiviiden puuvillakankaiden (popliinin) tai pöytäliinojen kuivaukseen. Huomaa Tämä ohjelma sisältää erityisen kyllästysaineen lämpökäsittelyvaiheen. Käytä ainoastaan fluorikemikaaleja sisältäviä kyllästysaineita, jotka on tarkoitettu tekstiilien suojaamiseen. Nämä aineet ovat fluorikemikaaliyhdistepohjaisia. Älä kuivaa tekstiilejä, joissa on käytetty parafiinipitoisia suoja-aineita! Syttymisen vaara! Pika enintään 3,5 kg* Erittäin kuiva, Kaappikuiva, Silityskuiva, Kostea Tekstiilit Kuumuutta kestävät tekstiilit, jotka sopivat kuivattaviksi ohjelmalla Puuvilla Huomaa Pyykki kuivuu normaalia kuumemmassa lämpötilassa, jolloin kuivausaika lyhenee. Paidat enintään 2 kg* Kaappikuiva, Silityskuiva Tekstiilit Paidat, paitapuserot Farkut enintään 3 kg* Kaappikuiva, Silityskuiva Tekstiilit Farkkukankaasta valmistetut vaatteet: housut, takit, paidat * Kuivan pyykin paino 24

25 Ohjelmanvalintataulukko Hygienia Tekstiilit enintään 3,5 kg* Puuvillasta tai pellavasta valmistetut tekstiilit, jotka ovat suorassa kosketuksessa ihoon, kuten alusasut, vauvanvaatteet, vuodevaatteet, froteepyyhkeet Huomaa Kuivauslämpötila pysyy normaalia pidemmän ajan samana (pitempi lämpötilan ylläpitoaika). Tämä tuhoaa tekstiileissä olevat mikro-organismit, kuten bakteerit tai pölypunkit, ja vähentää allergeenien määrää pyykissä. Siksi tätä ohjelmaa ei saa keskeyttää, muuten mikro-organismit eivät tuhoudu. Aikakuivaus enintään 7 kg* Tekstiilit Monikerroksiset tekstiilit, jotka kuivuvat epätasaisesti ja vaativat siten erilaisia kuivumisaikoja: esim. takit, tyynyt tai muut paksut tekstiilit. Yksittäisten vaatekappaleiden kuivaamiseen: esim. suuri kylpypyyhe, uimavaatteet, kylpytakki. Huomaa Älä valitse ensimmäiseksi pisintä mahdollista aikaa. Selvitä kokeilemalla, kuinka pitkän kuivausajan tekstiilit tarvitsevat. Neuvo Voit käyttää ohjelmaa Aikakuivaus myös hajujen poistoon tai vähentämiseen puhtaista puuvillavaatteista (kestoaika: puolesta tunnista tuntiin. Kuivien tekstiilien raikastumista voit vahvistaa kostuttamalla vaatteet kevyesti ennen kuivausta. Synteettisistä kuiduista hajut häviävät puuvillaa heikommin. Hellävarainen sileytys enintään 1 kg* Tekstiilit Puuvilla- tai pellavatekstiilit Puuvillasta, puuvillasekoitteesta tai synteettisistä kuiduista valmistetut siliävät tekstiilit. Esimerkiksi: puuvillahousut, anorakit, paidat Huomaa Tarkoitettu kuiville ja kosteille pyykeille/tekstiileille. Ohjelma sileyttää kuivia tekstiilejä ennalta määrätyn ajan ja kuivaa kosteat tekstiilit silityskuiviksi. Ohjelma sileyttää tekstiileistä niihin linkouksen aikana syntyneitä ryppyjä. Ota tekstiilit pois koneesta heti ohjelman jälkeen, jolloin ne on helppo silittää. * Kuivan pyykin paino 25

26 Ohjelman kulun muuttaminen Käynnissä olevaa ohjelmaa ei voi enää muuttaa (tahattomien muutoksien estämiseksi). Jos haluat vaihtaa ohjelman kokonaan toiseen, sinun on ensin lopetettava käynnissä oleva ohjelma. Käynnissä oleva ohjelman - lopettaminen ja uuden ohjelman valinta Paina painiketta Start/Stop. Ohjelma jäähdyttää ensin tekstiilit, jos ohjelma on saavuttanut tietyn kuivausajan ja -lämpötilan. Kun painat jäähdytysvaiheen aikana uudelleen Start/Stop-painiketta, näytössä näkyy Seis. Kytke kuivausrumpu pois päältä painamalla virtakytkintä. Kytke kuivausrumpu päälle painamalla virtakytkintä. Valitse ja käynnistä haluamasi uusi ohjelma. Ajastetun ajan muuttaminen Ks. kohtaa "Ajastus". Pyykin lisääminen/poistaminen kesken kuivauksen Paina Luukku-painiketta. Avaa luukku. Lisää tai ota pois haluamasi pyykki. Sulje luukku. Paina painiketta Start/Stop. Jäljellä oleva aika Jos muutat ohjelman kulkua, näyttöruudussa näkyvä jäljellä oleva aika voi muuttua. - lopettaminen ja pyykkien ottaminen koneesta Katso kohtaa: "Pyykin lisääminen/poistaminen kesken kuivauksen" Kytke kuivausrumpu pois päältä, kun olet ensin sulkenut luukun. 26

27 Puhdistus ja hoito Vedenkeruuastian tyhjentäminen Kuivauksen aikana tiivistyvä vesi kertyy vedenkeruuastiaan. Tyhjennä vedenkeruuastia jokaisen käyttökerran jälkeen! Jos vedenkeruuastia ehtii tulla täyteen, ohjelma keskeytyy. merkkivalo Tyhjennä vedenkeruuastia palaa. Merkkivalo sammuu, kun avaat ja suljet luukun kuivausrummun ollessa kytkettynä päälle. Tyhjennä vedenkeruuastia. Työnnä vedenkeruuastia takaisin kuivausrumpuun. Tiivistynyt vesi ei ole juomakelpoista! Sen juominen voi olla vahingollista ihmisten ja eläinten terveydelle. Voit kuitenkin käyttää tiivistynyttä vettä esim. höyrysilitysraudassa tai ilmankostuttimessa. Suodata tällöin vesi varmuuden vuoksi hienon siivilän tai kahvinsuodatinpaperin läpi. Näin vesi puhdistuu hienoimmastakin nukasta. Vedä vedenkeruuastia ulos. Kanna vedenkeruuastiaa vaakasuorassa, jottei siitä pääse valumaan vettä. Pidä tällöin astiaa sekä etulevystä että takapäädystä. 27

28 Puhdistus ja hoito Puhdistusvälit Tässä kuivausrummussa on moniosainen suodatinjärjestelmä, joka koostuu nukkasihtien suodatinpinnoista ja yhdestä hienosuodattimesta. Tämä järjestelmä vaatii huoltoa. Kuivausrumpua ei missään tapauksessa saa käyttää ilman nukkasihtejä ja hienosuodatinta. Myös alhaalla oikealla olevan ritilän on oltava paikallaan aina käytön aikana. Varmista aina puhdistuksen yhteydessä, etteivät nukkasihdit tai hienosuodatin ole vahingoittuneet. Jos ovat: Vaihda vahingoittunut osa välittömästi uuteen (erikseen ostettava lisävaruste)! Ellet noudata tätä ohjetta: Kuivausrumpu voi tukkeutua nukasta, mikä voi aiheuttaa koneen rikkoontumisen! Milloin nukkasihtien suodatinpinnat pitää puhdistaa? Nukkasihdit sijaitsevat luukussa ja täyttöaukossa. Ne keräävät tekstiileistä irtoavan nukan. Katso kohta "Nukkasihtien suodatinpinnat". Milloin hienosuodatin pitää puhdistaa? Puhdista hienosuodatin vasta, kun merkkivalo Puhdista suodattimet syttyy. Hienosuodatin sijaitsee alhaalla vasemmalla, luukun takana. Se kerää hienomman nukan, hiukset ja pesuainejäämät, jotka pääsevät nukkasihtien läpi. Ks. kohta "Hienosuodatin". Jokaisen käyttökerran jälkeen! 28

29 Puhdistus ja hoito Nukkasihtien suodatinpinnat Puhdistusväli Nukkasihtien suodatinpinnat on ehdottomasti puhdistettava jokaisen käyttökerran jälkeen! Kuivapuhdistus Neuvo: Poista nukka puhallintilasta pölynimurilla. Pyyhi tai imuroi nukka sihdin pinnalta. 1 Nukkasihti 2 Tiiviste Vedä luukun nukkasihti (1) ulos kotelostaan. Poista myös luukun reikiin kertynyt nukka sihtikotelossa olevan raon kautta. Käytä puhdistukseen pulloharjaa tai pölynimurin rakosuutinta. Puhdista myös luukussa oleva tiiviste (2) kostealla liinalla. Pyyhi tai imuroi nukka myös täyttöaukon alareunassa olevien nukkasihtien pinnalta. Aseta lopuksi puhdistettu nukkasihti oikeinpäin takaisin paikalleen. Työnnä sihtiä vasteeseen saakka. Sulje luukku. 29

30 Puhdistus ja hoito Nukkasihtien puhdistus vedellä Jos nukka on pinttynyttä tai jos nukkasihdit ovat tukossa, voit huuhtoa ne myös kuumalla juoksevalla vedellä. Vedä nukkasihti ulos luukusta. Voit myös irrottaa molemmat täyttöaukon alareunassa olevat nukkasihdit: Paikalleen asettaminen Nukkasihtien on oltava täysin kuivia ennen kuin asetat ne paikoilleen. Märät nukkasihdit voivat aiheuttaa toimintahäiriöitä kuivauksen aikana! Aseta luukun nukkasihti oikeinpäin takaisin paikalleen. Työnnä sihtiä vasteeseen saakka. Aseta täyttöaukon nukkasihdit paikoilleen ensin alhaalta ja paina niitä sitten ylhäältä. Lukitse lopuksi molempien nukkasihtien lukitusvivut (niin, että ne napsahtavat kunnolla paikalleen). Kierrä vasemman- ja oikeanpuoleisen nukkasihdin lukitusvipua (kunnes tunnet selvän napsahduksen). Tartu lukitusvipuun ja vedä nukkasihtejä ulos rummun keskiosaa kohti. Puhdista kaikki nukkasihdit kuumalla juoksevalla vedellä. Kuivaa lopuksi nukkasihdit huolellisesti, mutta varovasti. Puhdista samalla nukkasihtien alla oleva ilmankiertoalue, esimerkiksi pölynimurilla. 30

31 Puhdistus ja hoito Hienosuodatin Puhdistusväli Puhdista hienosuodatin vasta, kun merkkivalo Puhdista suodattimet syttyy. Merkkivalon Puhdista suodattimet sammuttaminen: Anna kuivausrummun olla päällä, irrota hienosuodatin ja aseta se paikalleen vasta puhdistuksen jälkeen. Vedä hienosuodatin kahvasta ulos. Irrottaminen Kuivausrummun etuseinässä vasemmalla: Vedä kahva irti hienosuodattimesta. Avaa hienosuodattimen luukku painamalla sitä (nuoli). Luukku avautuu. Hienosuodattimen puhdistus Pese hienosuodatin perusteellisesti juoksevan veden alla. Puristele hienosuodatinta voimakkaasti kuivemmaksi. Anna hienosuodattimen kuivua ennen paikalleen asettamista niin paljon, ettei siitä enää tipu vettä. Märkä suodatin voi aiheuttaa toimintahäiriön! Poista nukka kahvasta kostealla liinalla. 31

32 Puhdistus ja hoito Hienosuodattimen luukun puhdistus Kosteudentiivistintilan puhdistus Loukkaantumisvaara! Älä koske taka-alalla oleviin jäähdytysripoihin. Ne voivat aiheuttaa haavoja sormiisi. Poista nukka kostealla liinalla. Varo, ettet vahingoita tiivistekumia! Tarkista (lopuksi) jäähdytysrivat, ja poista nukka niistä tarvittaessa. Varo, ettet vahingoita osia! Imuroi tila varovasti, liikuttele pölynimurin pölysuutinta vain kevyesti. Muuten jäähdytysrivat tai niiden edessä olevat tuet voivat vahingoittua! Jos tilassa on näkyvää likaa: Imuroi näkyvä lika varovasti pois pölynimurilla. Käytä pölysuutinta tai kapeaa rakosuutinta. 32

33 Puhdistus ja hoito Asennus takaisin paikalleen Kosteudentiivistysjärjestelmä on tiivis ja kuivausrumpu toimii moitteettomasti vain, kun asennat hienosuodattimen kunnolla paikalleen ja suljet sen luukun! Kuivausrummun puhdistus Irrota kuivausrumpu sähköverkosta. Työnnä hienosuodatin kiinni kahvaan. Näin asennat suodattimen oikein kosteudentiivistysyksikköön: Puhdista koneen ulkopuoli, ohjaustaulu ja luukun nukkasihdin tiiviste vain kevyesti kostutetulla liinalla, jossa on vähän mietoa pesuainetta. Rummun ja koneen muut teräksiset osat voit puhdistaa ruostumattoman teräksen puhdistukseen tarkoitetulla aineella. Älä koskaan käytä puhdistukseen hankausaineita, liuottimia, lasinpesuaineita tai yleispuhdistusaineita. Tällaiset aineet voivat vahingoittaa muovisia pintoja ja muita koneen osia. Työnnä hienosuodattimen kahvaa ja suodatinta eteenpäin ohjainnastoja pitkin. Kuivaa lopuksi kaikki osat pehmeällä pyyhkeellä. Varmista, että kahvan keltainen piste on oikealla puolella. Työnnä suodatin kokonaan sisään. Sulje luukku. 33

34 Mitä tehdä, jos...? Ohjeita häiriötilanteiden varalle Useimmat kuivausrummun päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit poistaa itse. Monissa tapauksissa säästät sekä aikaa että rahaa, kun sinun ei tarvitse kutsua huoltoliikettä paikalle. Seuraavien taulukoiden tarkoituksena on auttaa sinua löytämään häiriön tai vian mahdollinen syy. Ota kuitenkin huomioon seuraava: Sähkölaitteita saa korjata vain valtuutettu huoltoliike. Asiattomista korjauksista voi aiheutua vaaratilanteita kuivausrummun käyttäjälle. Tarkistus- ja häiriöilmoitukset Ongelma Syy Toimenpide Näyttöruudussa näkyy 0- ja merkkivalo Hellävarainen plus vilkkuu. Näyttöruudussa näkyy 0 ja Seis ja ohjelma on keskeytynyt. Koneesta kuuluu merkkiääni. * Merkkivalo Tyhjennä vedenkeruuastia palaa ja ohjelma on keskeytynyt. Koneesta kuuluu merkkiääni. * Käytön estävä lukitustoiminto on kytketty päälle. Kyseessä ei ole häiriö! Jotkin ohjelmista keskeytyvät automaattisesti, jos koneessa ei ole pyykkiä tai jos sitä on liian vähän. Myös valmiiksi kuivien vaatekappaleiden kuivaaminen voi aiheuttaa saman virheilmoituksen. Vedenkeruuastia on täynnä tai poistovesiletku on mutkalla. Jos haluat käyttää kuivausrumpua, sinun on kytkettävä käyttölukitus ensin pois päältä (ks. kohtaa "Käytön estävä käyttölukitus"). Kuivaa yksittäiset vaatekappaleet jatkossa ohjelmalla Aikakuivaus. Tyhjennä vedenkeruuastia. Tarkista poistovesiletku. * Merkkiäänen vaientaminen: Avaa ja sulje täyttöluukku, kun kuivausrumpu on päällä. 34

35 Mitä tehdä, jos...? Ongelma Syy Toimenpide Merkkivalo Puhdista suodattimet syttyy ohjelman päätyttyä. Näyttöruudussa näkyy ~F~ eikä mikään ohjelma käynnisty. Ohjelman päätyttyä näytössä vilkkuu palkkeja: œ...c~...cœ... Ohjelma on keskeytynyt. Koneesta saattaa myös kuulua merkkiääni ja merkkivalo Jäähdytys tai Seis saattavat vilkkua. Merkkivalo Start/Stop vilkkuu hitaasti ja näyttöruutu pysyy pimeänä. Ks. "Valmiustilan valinta" kappaleesta "Ohjelmoitavat toiminnot". Start/Stop-painikkeen merkkivalo vilkkuu/palaa. Muistutus siitä, että kosteudentiivistimen hienosuodatin tulee pestä vedellä. Hienosuodatin puuttuu kokonaan tai se on asennettu paikalleen väärin päin. Jos poistat hienosuodattimen kesken kuivauksen, ohjelma keskeytyy: merkkivalo Jäähdytys vilkkuu. Ohjelma on päättynyt, mutta kuivausrumpu jatkaa vielä pyykin jäähdyttämistä. Häiriölle voi olla monia syitä. Kuivausrumpu on siirtynyt valmiustilaan. Kyseessä ei ole häiriö, vaan elektroniikan normaali toiminta. Vilkkuva merkkivalo tarkoittaa, että voit käynnistää valitsemasi ohjelman. Puhdista hienosuodatin. Ks. kappale "Puhdistus ja hoito". Merkkivalo sammuu, kun irrotat hienosuodattimen kuivausrummun ollessa päällä ja asetat sen paikalleen vasta puhdistuksen jälkeen. Aseta hienosuodatin paikalleen oikein: ~F~ sammuu. Ks. kappale "Puhdistus ja hoito". Aseta hienosuodatin paikalleen. Kytke kuivausrumpu pois päältä ja takaisin päälle. Voit ottaa pyykin pois koneesta ja levitellä sen jäähtymään tai antaa pyykin jäähtyä koneessa. Kytke kuivausrumpu pois päältä ja takaisin päälle. Käynnistä ohjelma uudelleen. Jos ohjelma keskeytyy taas ja merkkiääni kuuluu edelleen, koneessa on tekninen häiriö. Ota yhteyttä valtuutettuun Miele-huoltoliikkeeseen. Kun ohjelma käynnistyy, merkkivalo lakkaa vilkkumasta ja alkaa palaa tasaisesti. 35

36 Mitä tehdä, jos...? Kuivaustulos ei ole tyydyttävä Ongelma Syy Toimenpide Pyykki ei ole kuivunut tarpeeksi. Pyykistä tai höyhenillä täytetyistä tyynyistä muodostuu epämiellyttävää hajua kuivauksen aikana. Tekokuitutekstiilit ovat sähköisiä kuivauksen jälkeen. Tekstiileihin muodostuu nukkaa. Olet laittanut kuivausrumpuun liian erityyppisiä tekstiilejä. Neuvo: Voit muuttaa joidenkin ohjelmien kuivuusasteita vastaamaan yksilöllisesti omia vaatimuksiasi. Olet käyttänyt pyykin pesuun liian vähän pesuainetta. Höyhenien ominaisuuksiin kuuluu, että lämmetessään niistä lähtee hajua. Synteettiset kuidut keräävät herkästi staattista sähköä. Tekstiileistä irtoaa nukkaa, joka on muodostunut pääosin niiden käytössä, mutta osittain myös pesun aikana. Rumpukuivaus ei juurikaan vaikuta nukan muodostumiseen. Jatka kuivaamista ohjelmalla Aikakuivaus. Valitse jatkossa tekstiileille sopiva ohjelma. Ks. kappaletta "Ohjelmoitavat toiminnot". Pyykki: Käytä pyykin pesuun riittävästi pesuaineita. Tyynyt: Älä tuuleta niitä kuivausrummussa. Voit vähentää sähköisyyttä käyttämällä pesun yhteydessä huuhteluainetta. Tekstiileistä irronnut nukka kertyy kuivausrummun nukkasihteihin, joista se on helppo poistaa (ks. kappaletta "Puhdistus ja hoito"). 36

37 Mitä tehdä, jos...? Muita häiriötilanteita Ongelma Syy Toimenpide * Kuivaus kestää liian kauan tai ohjelma keskeytyy itsestään. Laite ei saa tarpeeksi korvausilmaa (esim. liian pienessä huoneessa). Siksi huoneenlämpötila on noussut liikaa. Pesuainejäämät, hiukset ja hieno nukka ovat voineet tukkia nukkasihdit ja hienosuodattimet. Jäähdytysrivat (alhaalla oikealla) voivat olla tukossa. Jäähdytysilman imuaukko (ritilä alhaalla vasemmalla) on peitetty jollain esineellä. Olet asettanut nukkasihdit ja hienosuodattimen paikoilleen märkinä. Et ole lingonnut pyykkiä tarpeeksi hyvin. Olet täyttänyt kuivausrummun liian täyteen. Metallisten vetoketjujen vuoksi elektroniikka ei ole pystynyt arvioimaan kuivuusastetta oikein. Varmista ilmankierto avaamalla ovi/ikkuna kuivauksen ajaksi. Puhdista nukkasihdit ja hienosuodatin. Poista näkyvä nukka:.. alhaalta vasemmalta, kosteudentiivistintilan luukun takaa (ks. kappale "Puhdistus ja hoito").... jäähdytysrivoista ritilän takaa alhaalta oikealta (ks. tämä kappale). Poista pyykkikori tai muut esteet imuaukon edestä. Nukkasihtien ja hienosuodattimen on oltava kuivia. Linkoa pyykki mahdollisimman suurella kierrosnopeudella. Noudata kunkin ohjelman enimmäistäyttömääriä. Avaa jatkossa vaatteiden vetoketjut. Jos ongelma toistuu, kuivaa jatkossa vaatteet, joissa on pitkä vetoketju, ohjelmalla Aikakuivaus. * Kytke kuivausrumpu pois päältä ja takaisin päälle ennen ohjelman käynnistämistä. 37

38 Mitä tehdä, jos...? Ongelma Syy Toimenpide Kuivausrummusta kuuluu hurisevaa ääntä. Kuivausohjelma ei käynnisty. Sähkökatko. Rummun sisävalo ei pala. Kompressori on käynnissä. Häiriölle voi olla monia syitä. Kyseessä ei ole häiriö. Äänet ovat normaaleja käyntiääniä. Oletko kytkenyt kuivausrummun päälle? Onko pistotulppa pistorasiassa? Oletko sulkenut luukun kunnolla? Onko sulake kunnossa? Mikäli ongelma ei poistu, koneessa saattaa olla tekninen häiriö. Ota yhteyttä valtuutettuun Miele-huoltoliikkeeseen. Kun sähkönsaanti palautuu, sähkökatkon aikana käynnissä ollut ohjelma käynnistyy automaattisesti uudelleen. Sisävalo sammuu automaattisesti energian säästämiseksi. Kytke kuivausrumpu pois päältä ja takaisin päälle. Jos hehkulamppu on mennyt rikki, voit vaihtaa sen itse: ks. ohjeet tämän kappaleen lopusta. 38

39 Mitä tehdä, jos...? Jäähdytysripojen puhdistus (alhaalla oikealla oleva ritilä) Jäähdytysripoja ei yleensä tarvitse koskaan puhdistaa. Puhdista ne vain, jos kuivausrummun tuloilmassa on niin paljon pöly- ja likahiukkasia, että kuivausajat tuntuvat pitenevän kohtuuttomasti! Älä vahingoita jäähdytysripoja! Liikuttele imurin suutinta ripojen päällä varovasti, painamatta suutinta millään tavalla. Avaa alhaalla oikealla oleva ritilä mukana toimitetulla keltaisella vivulla. Imuroi likaantumat varovasti pölynimurin pölyharjalla tai kapealla rakosuuttimella. Työnnä vipu ritilän keskiosan yläreunaan ja vipua ritilä varovasti auki (ks. kuvan nuoli). Irrota koko ritilä vetämällä sitä vinosti ylöspäin. Tarkista ovatko jäähdytysrivat menneet tukkoon nukasta. Loukkaantumisvaara! Älä koske jäähdytysripoihin käsin, vaan käytä aina imuria. Rivat ovat teräviä ja ne voivat viiltää sormiasi. Aseta ritilä paikalleen ensin alhaalta. Paina ritilä sitten kiinni yläosastaan. 39

40 Mitä tehdä, jos...? Hehkulampun vaihtaminen Irrota kuivausrumpu sähköverkosta. Avaa luukku. Täyttöaukon yläreunassa näet aukitaitettavan hehkulampun suojuksen. Hehkulamppu ei saa olla arvokilvessä tai lampunsuojuksessa mainittua arvoa tehokkaampi. Vaihda hehkulamppu uuteen. Taita suojus takaisin ylös ja paina suojusta oikealta ja vasemmalta puolelta, kunnes se napsahtaa kuuluvasti paikalleen. Sulje suojus huolellisesti. Suojuksen alle voi muuten päästä vettä, joka aiheuttaa oikosulun. Työnnä kevyesti painamalla jokin ohut (ei kuitenkaan terävä) työkalu* sivusuunnassa suojuksen reunan alle. * esim. leveäkärkinen ruuvimeisseli Napsauta suojus auki painamalla työkalua kevyesti ja kiertämällä samalla rannettasi. Suojus taittuu alaspäin auki. Käytä ainoastaan Miele-kauppiaaltasi tai Miele-huoltoliikkeestä saatavaa lämmönkestävää hehkulamppua. 40

41 Huolto Kuivausrummun korjaus Ellet saa itse poistetuksi toimintahäiriötä, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoliikkeeseen. Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat tämän käyttöohjeen takakannesta löytyvästä puhelinnumerosta. Huollolle tärkeät tyyppi- ja valmistusnumerot löytyvät arvokilvestä, joka on täyttöaukon alapuolella oikealla: Ohjelmien päivitys (Update) Kuivausrummun ohjaustaulussa oleva kirjainyhdistelmä PC (= Program Correction) takaa sen, että tämän kuivausrummun ohjelmia voidaan tulevaisuudessa päivittää vastaamaan muuttuneita tarpeita ohjelmoimalla koneen elektroniikkaa uudelleen. Tunnuksella "PC" merkityn optisen liitännän avulla Miele-huolto pystyy tekemään uudelleenohjelmoinnin. Ohjelmien päivittämisiä voidaan tarvita tulevaisuudessa, kun uudet tekstiilit ja kuivausmenetelmät asettavat uusia vaatimuksia pyykinkuivaukselle. Miele ilmoittaa asiakkailleen aikanaan ohjelmien päivitysmahdollisuudesta. Takuuehdot ja takuuaika Tälle kuivausrummulle on myönnetty kahden (2) vuoden takuu. Lisätietoja takuuehdoista löydät erillisestä takuuvihkosesta. Lisävarusteet Mahdollisia lisävarusteita tähän kuivausrumpuun voit ostaa Miele-kauppiaaltasi tai valtuutetusta Miele-huoltoliikkeestä. 41

42 Asennus ja liitännät Näkymä etupuolelta Verkkoliitäntäjohto Ohjaustaulu Vedenkeruuastia (tyhjennä jokaisen kuivauskerran jälkeen) Luukku Hienosuodattimen luukku (älä avaa kuivauksen aikana) Neljä säätöjalkaa Jäähdytysilman imuaukko (älä tuki tai peitä tätä esim. pyykkikorilla tms. esineillä!) Tiivistyneen veden poistovesiletku (ks. "Tiivistyneen veden poistaminen koneen ulkopuolelle") 42
