Kosteuden tiivistävä kuivausrumpu T 8813 C Edition 111

Koko: px
Aloita esitys sivulta:

Download "Kosteuden tiivistävä kuivausrumpu T 8813 C Edition 111"

Transkriptio

1 Käyttöohje Kosteuden tiivistävä kuivausrumpu T 8813 C Edition 111 Lue ehdottomasti tämä käyttöohje fi-fi ennen kuivausrummun asennusta, liittämistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja koneesi rikkoutumisen. M.-Nr

2 Ympäristön parhaaksi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkausmateriaalit on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalin kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Jälleenmyyjä huolehtii yleensä kuljetuspakkauksen talteenotosta. Vanhan laitteen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajätteen mukana. Energiansäästövinkkejä Vältyt turhan pitkiltä kuivausajoilta ja sen myötä turhalta energiankulutukselta, kun toimit seuraavasti: Linkoa pyykki suurimmalla mahdollisella linkousnopeudella. Säästät kuivauksessa noin 30 % energiaa ja aikaa, kun linkoat pyykin 1600 kierroksen minuuttinopeudella 800 kierroksen sijaan. Kuivaa kerralla aina niin paljon pyykkiä kuin kunkin ohjelman enimmäistäyttömääräksi on suositeltu. Näin käytät kuivausrumpuasi mahdollisimman energiataloudellisesti. Huolehdi kuivaustilan riittävästä ilmanvaihdosta. Puhdista nukkasihdit jokaisen käyttökerran jälkeen. Tarkista kosteudentiivistimen puhtaus aika ajoin, ja puhdista kosteudentiivistin tarvittaessa. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. 2

3 Sisällysluettelo Ympäristön parhaaksi...2 Tärkeitä turvallisuusohjeita...5 Kuivausrummun käyttö...14 Ohjaustaulu...14 Ohjelmoitavat toiminnot...14 Rummun sisävalaisin...14 Ohjeita kuivausta varten...15 Tekstiilien hoito-ohjeet...15 Ohjeita kuivausta varten...15 Näin käytät kuivausrumpuasi...16 Pikakäyttöohje...16 Ohjelman kulun muuttaminen...18 Käynnissä oleva ohjelman vaihtaminen lopettaminen ja uuden ohjelman valinta lopettaminen ja pyykkien ottaminen koneesta Pyykin lisääminen/poistaminen kesken kuivauksen...18 Ohjelmanvalintataulukko...19 Puuvilla...19 Siliävät kuidut...20 Automatic plus...21 Aikavalinta Villan viimeistely...21 Puhdistus ja hoito...22 Vedenkeruuastian tyhjennys...22 Nukkasihtien puhdistus...23 Kuivapuhdistus...23 Nukkasihtien puhdistus vedellä...24 Kuivausrummun puhdistus...24 Kosteudentiivistimen puhdistus...25 Kosteudentiivistimen irrottaminen Kosteudentiivistimen tarkistaminen...26 Kosteudentiivistimen puhdistus...26 Kosteudentiivistimen asettaminen paikalleen

4 Sisällysluettelo Vianetsintä...28 Mitä tehdä, jos Muita häiriötilanteita...28 Tarkistus- ja häiriöilmoitukset Hehkulampun vaihtaminen...33 Huolto...34 Kuivausrummun korjaus...34 Ohjelmien päivitys (Update) Takuuehdot ja takuuaika...34 Lisävarusteet...34 Asennus ja liitäntä...35 Kone etupuolelta...35 Näkymä takapuolelta...36 Sijoituspaikka...36 Kuivausrummun siirtäminen sijoituspaikkaan...36 Sijoitus työtason alle...36 Kuivausrummun suoristaminen Sijoituspaikka...37 Pesutorni...37 Kun siirrät konetta myöhemmin (esim. muutossa) Tiivistyneen veden poistaminen koneen ulkopuolelle...39 Poistoletkun sijoittaminen...39 Poistoletkun ripustaminen (käsienpesualtaaseen/lattiakaivoon)...40 Erityiset asennusolot, jotka vaativat takaiskuventtiiliä Sähköliitäntä Kulutusarvot Tekniset tiedot...44 Ohjelmoitavat toiminnot...46 Kuivuusasteen muuttaminen ohjelmassa "Puuvilla" Kuivuusasteen muuttaminen ohjelmassa "Siliävät kuidut" Pöyhinnän valinta Merkkiäänen kytkeminen pois päältä/päälle...49 Ohjelmanvalinnan "Automatic plus" muuttaminen Jäähdytysajan pidentäminen Valmiustilan valinta

5 Tärkeitä turvallisuusohjeita Lue ehdottomasti tämä käyttöohje. Kuivausrumpu täyttää asetetut turvallisuusmääräykset. Koneen asiaton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja. Lue tämä käyttöohje ennen kuin alat käyttää kuivausrumpua. Käyttöohje sisältää tärkeää tietoa koneen turvallisuudesta, käytöstä ja huollosta. Perehtymällä käyttöohjeeseen vältät mahdolliset vahingot ja koneesi rikkoontumisen. Säilytä tämä käyttöohje! Jos luovutat koneen toiselle käyttäjälle, muista antaa käyttöohje koneen mukana. Määräystenmukainen käyttö Tämä kuivausrumpu on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä. Tämä kuivausrumpu ei ole tarkoitettu käytettäväksi ulkotiloissa. Tätä kuivausrumpua saa käyttää ainoastaan kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä ja vain sellaisten tekstiilien kuivaamiseen, joiden hoito-ohjeessa sallitaan rumpukuivaus. Kaikenlainen muu käyttö on kiellettyä. Miele ei vastaa koneen asiattomasta tai väärästä käytöstä aiheutuneista vahingoista. 5

6 Tärkeitä turvallisuusohjeita Henkilöt, jotka eivät pysty käyttämään kuivausrumpua turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä kuivausrummun toiminnasta, eivät saa käyttää tätä konetta ilman vastuullisen henkilön valvontaa tai opastusta. Jos paikalla on lapsia Pidä alle 8-vuotiaat lapset loitolla kuivausrummusta, jollet valvo heidän toimiaan koko ajan. Yli 8-vuotiaat lapset saavat käyttää, puhdistaa tai huoltaa kuivausrumpua ilman valvontaa ainoastaan, jos heille on kerrottu miten kuivausrumpua käytetään, puhdistetaan tai huolletaan turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita kuivausrummun väärä käyttö voi aiheuttaa. Valvo lapsia aina, kun he oleskelevat kuivausrummun läheisyydessä. Älä koskaan anna lasten leikkiä kuivausrummulla. 6

7 Tärkeitä turvallisuusohjeita Tekninen turvallisuus Ennen kuin asennat kuivausrummun paikalleen, tarkista ettei koneessa ole näkyviä kuljetusvaurioita. Vahingoittunutta konetta ei saa ottaa käyttöön. Ennen kuin kytket kuivausrummun sähköverkkoon, tarkista ehdottomasti, että koneen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Kuivausrummun sähköturvallisuus on taattu vain silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Maadoitus on koneen käyttöturvallisuuden kannalta välttämätöntä. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Miele ei vastaa vahingoista, jotka johtuvat koneen liittämisestä maadoittamattomaan tai puutteellisesti maadoitettuun sähköliitäntään. Älä liitä konetta sähköverkkoon jatkojohdon avulla, jottei koneen sähköturvallisuus heikkene (ylikuumenemisen aiheuttama palovaara). Jos kuivausrummun verkkoliitäntäjohto vahingoittuu, sen saa vaihtaa ainoastaan erityiseen Miele-liitäntäjohtoon! Liitäntäjohdon saa vaihtaa vain Mielen valtuuttama huoltoliike. Asiattomista korjauksista voi aiheutua koneen käyttäjälle vaaratilanteita, joista Miele ei voi olla vastuussa. Takuuaikana tehtävät korjaukset on aina annettava Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei vastaa korjausten jälkeen ilmenevistä vioista. Rikkinäiset koneen osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain näin voimme taata koneen turvallisen toiminnan. 7

8 Tärkeitä turvallisuusohjeita Vian sattuessa sekä puhdistuksen ja huollon aikana kuivausrumpu täytyy tehdä jännitteettömäksi. Kuivausrumpu on kytketty pois sähköverkosta vasta kun: pistotulppa on vedetty pois pistorasiasta tai mahdollinen automaattisulake on kytketty pois päältä tai mahdollinen kierresulake on kierretty irti sulaketaulusta. Tätä kuivausrumpua ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). Älä tee kuivausrumpuun mitään muutostöitä, mikäli nämä eivät ole nimenomaan Mielen hyväksymiä. Lämpöpumppuun ja kylmäaineeseen liittyviä ohjeita: Kuivausrummun lämpöpumppu käyttää kaasumaista kylmäainetta, jota kompressori tiivistää. Tiivistämisen aikana kylmäaine saavuttaa korkeamman lämpötilan ja muuttuu nestemäiseksi, minkä jälkeen se johdetaan suljetussa kierrossa kosteudentiivistinyksikköön, jossa se vaihtaa lämpönsä ohi virtaavaan kuivausilmaan. Kuivauksen aikana koneesta kuuluu hurisevaa ääntä, joka johtuu lämpöpumpun toiminnasta ja on siten täysin normaalia. Kuivausrumpu toimii kuitenkin edelleen moitteettomasti. Kylmäaine ei ole syttyvää eikä räjähtävää. Kun konetta on kuljetettu oikeassa asennossa ja kun se on asennettu paikalleen, useimmissa tapauksissa sen ei tarvitse seisoa paikallaan tiettyä aikaa ennen käynnistämistä (ks. tarkempia ohjeita kappaleesta "Asennus ja liitännät"). Muussa tapauksessa: anna kuivausrummun seisoa paikallaan ilmoitetun varoajan verran ennen koneen käynnistämistä! Muuten koneen lämpöpumppu saattaa vahingoittua! 8

9 Tärkeitä turvallisuusohjeita Noudata kappaleiden "Asennus ja liitännät" sekä "Tekniset tiedot" ohjeita. Sukopistorasiaan on päästävä aina käsiksi myös kuivausrummun asennuksen jälkeen, jotta laite on helppo irrottaa sähköverkosta. Kuivausrummun pohjan ja lattian välistä ilmarakoa ei saa missään tapauksessa tukkia pitkänukkaisilla matoilla, jalustalistoilla tms. esineillä. Jos ilmarako on liian pieni, kuivausrumpu ei saa tarpeeksi korvausilmaa. Älä sijoita kuivausrumpua tilaan, jossa täyttöluukun avautumisalueelle osuu suljettava ovi, työntöovi tai vastakkaiseen suuntaan avautuva ovi. Koneen asiallinen käyttö Kuivausrummun enimmäistäyttömäärä on 7 kg (kuivaa pyykkiä). Katso yksittäisten ohjelmien pienemmät enimmäistäyttömäärät kappaleesta "Ohjelmanvalintataulukko". Palovaara! Älä liitä tätä kuivausrumpua ajastimella tai huippukuormitussuojalla varustettuun tai muulla tavoin aikaohjattavaan pistorasiaan. Virran katkeaminen ennen jäähdytysvaiheen loppumista voi aiheuttaa pyykin itsesyttymisvaaran. 9

10 Tärkeitä turvallisuusohjeita Palovaaran välttämiseksi älä kuivaa kuivausrummussa tekstiilejä, joita ei ole pesty. ei ole pesty tarpeeksi hyvin ja jotka sisältävät yhä öljy- tai rasvapitoista likaa tai muita jäämiä (esim. suurkeittiöiden ja kauneushoitoloiden pyykit, joissa on öljy-, rasva-, ihovoide- tai emulsiojäämiä). Jos tekstiilit eivät ole riittävän puhtaita, on olemassa vaara, että pyykit syttyvät itsestään, jopa kuivauksen jälkeen ja jopa kuivausrummun ulkopuolella. on käsitelty syttyvillä puhdistusaineilla tai jotka sisältävät asetonin, alkoholin, bensiinin, paloöljyn, kerosiinin, tahranpoistoaineiden, tärpätin, vahan, vahanpoistoaineen tai muiden kemikaalien jäämiä (näitä voi olla mm. mopeissa, siivousliinoissa, pesulapuissa jne.). sisältävät hiuskiinne-, hiuslakka-, kynsilakanpoistoaine- tai vastaavia tahroja. Tällaiset erittäin likaiset tekstiilit on pestävä erityisen huolellisesti: käytä normaalia enemmän pesuainetta ja valitse mahdollisimman korkea pesulämpötila. Jos olet epävarma puhdistustuloksesta, pese tekstiilit useampaan kertaan. Tyhjennä taskuista kaikki esineet, kuten tupakansytyttimet ja tulitikkurasiat. Varoitus: Älä koskaan kytke kuivausrumpua pois päältä ennen kuivausohjelman päättymistä. Voit tyhjentää kuivausrummun kesken kuivausohjelman vain, jos otat pyykit heti pois koneesta ja levität ne siten, että ne saavat jäähtyä rauhassa. Käytä huuhteluaineita tai vastaavia viimeistelytuotteita vain annostusohjeiden mukaisina määrinä. 10

11 Tärkeitä turvallisuusohjeita Älä koskaan kuivaa seuraavia tekstiilejä kuivausrummussa, sillä ne aiheuttavat palovaaran: tekstiilit, joiden puhdistukseen on käytetty teollisuuskemikaaleja (esim. kemialliseen pesun puhdistusaineita). tekstiilit, jotka sisältävät paljon vaahtomuovia, kumia tai kumia muistuttavaa materiaalia. Tällaisia ovat esim. lateksivaahtomuovia sisältävät tuotteet, suihkuverhot, vesitiiviit tekstiilit, kumipinnoitetut tuotteet ja vaatteet, vaahtomuovitäytteiset tyynyt. erilaiset topatut tekstiilit, jotka ovat vahingoittuneet siten, että täytettä voi päästä ulos (esim. tyynyt tai toppatakit). Ulosvalunut täyte voi aiheuttaa palovaaran. Useimmissa ohjelmissa lämmitysvaihetta seuraa jäähdytysvaihe, jolla varmistetaan, ettei pyykin lämpötila kasva niin kuumaksi, että se voisi vahingoittaa pyykkiä (esim. itsesyttymisen vaaran estämiseksi). Ohjelma on päättynyt vasta jäähdytysvaiheen jälkeen. Ota kaikki pyykit koneesta heti kuivausohjelman päätyttyä. Älä nojaa kuivausrummun luukkuun äläkä ripusta siihen mitään. Kuivausrumpu saattaa muuten kaatua. Sulje rummun luukku jokaisen käyttökerran jälkeen. Tällä tavoin: lapset eivät pääse ryömimään kuivausrummun sisään tai piilottamaan esineitä kuivausrumpuun. kotieläimet eivät pääse kiipeämään rummun sisään. 11

12 Tärkeitä turvallisuusohjeita Kuivausrumpua ei saa käyttää ilman nukkasihtejä eikä silloin, kun nukkasihdit ovat vahingoittuneet. hienosuodatinta eikä silloin, kun hienosuodatin on vahingoittunut. Ilman näitä osia kuivausrumpu tukkeutuisi nukasta, mikä aiheuttaisi koneen rikkoontumisen! Puhdista nukkasihtien suodatinpinnat jokaisen käyttökerran jälkeen. Jos puhdistat nukkasihdit ja hienosuodattimen vedellä, kuivaa ne huolellisesti. Märät nukkasihdit voivat aiheuttaa toimintahäiriöitä kuivauksen aikana! Kuivausrumpua ei saa sijoittaa tiloihin, joissa lämpötila voi laskea alle 0 C:n. Jo pelkästään jäätymispisteen lähellä olevat lämpötilat voivat heikentää kuivausrummun toimintaa. Poistopumppuun ja poistoletkuun jäätyvä vesi saattaa aiheuttaa vahinkoa. Jos käytät ulkoista poistovesiliitäntää, kiinnitä poistoletku huolellisesti, esimerkiksi käsienpesualtaaseen. Muuten letku voi pudota ja vettä voi tulvia lattialle. Tiivistynyt vesi on juomakelvotonta! Sen juominen voi olla vahingollista ihmisten ja eläinten terveydelle. Pidä aina kuivausrummun sijoitusympäristö puhtaana pölystä ja nukasta. Koneen ottamassa korvausilmassa olevat likahiukkaset lisäävät tukkeutumien vaaraa. Älä koskaan pese kuivausrumpua suihkuttamalla vettä sen päälle! 12

13 Tärkeitä turvallisuusohjeita Lisävarusteet Tässä kuivausrummussa saa käyttää vain nimenomaan Mielen hyväksymiä lisävarusteita ja varaosia. Muussa tapauksessa koneen takuuehdot raukeavat. Miele-kuivausrumpu ja Miele-pesukone voidaan sijoittaa päällekkäin pesutorniksi. Tätä varten tarvitset lisävarusteena ostettavan pesutornin kiinnityssarjan. Huolehdi siitä, että kiinnityssarja sopii omaan Miele-kuivausrumpuusi ja Miele-pesukoneeseesi. Varmista myös, että lisävarusteena ostamasi Miele-jalusta sopii tähän kuivausrumpuun. Miele ei ole vastuussa sellaisista vahingoista, jotka aiheutuvat siitä, että tätä konetta käytetään turvallisuusohjeiden vastaisesti. 13

14 Kuivausrummun käyttö Ohjaustaulu Ohjelmanvalitsin Kuivausohjelman valitsemiseen. Voit kääntää ohjelmanvalitsinta sekä myötä- että vastapäivään. Ohjelmavaiheen osoittimen merkkivalot ja tarkistusmerkkivalot Käynnistys-painike Käynnistää kuivausohjelman. Merkkivalo vilkkuu, kun ohjelman voi käynnistää ja palaa yhtäjaksoisesti ohjelman ollessa käynnissä. Virtakytkin Kytkee kuivausrummun päälle ja päältä pois. Merkkivalo Seis/Pöyhintä palaa, kun laite on kytketty päälle. Luukku-painike Avaa täyttöluukun / keskeyttää ohjelman. Luukun voi avata tällä painikkeella myös koneen ollessa pois päältä. Ohjelmoitavat toiminnot Ohjaustaulun avulla voit halutessasi muuttaa kuivausrummun elektroniikan asetuksia omien tarpeidesi mukaan. Ohjelmointitoiminnot on selitetty tämän käyttöohjeen lopussa. Rummun sisävalaisin Jos kuivausrumpu jää päälle ja luukku auki, rummun sisävalaisin sammuu itsestään muutaman minuutin kuluttua energian säästämiseksi. 14

15 Ohjeita kuivausta varten Tekstiilien hoito-ohjeet Kuivaus Normaali/korkea lämpötila Alhainen lämpötila: valitse Hellävarainen (aroille tekstiileille) Rumpukuivaus kielletty Silitys ja kuumamankelointi Erittäin kuuma Kuuma Lämmin Silitys/kuumamankelointi kielletty Ohjeita kuivausta varten Älä täytä kuivausrumpua liian täyteen! Noudata aina enimmäistäyttömääriä, katso ohjelmanvalintataulukon ohjeita. Jos täytät koneen liian täyteen, tekstiilit kuluvat, kuivaustulos jää tavanomaista huonommaksi ja tekstiilit voivat rypistyä. Älä laita kuivausrumpuun likomärkää pyykkiä! Linkoa tekstiilejä pesun jälkeen vähintään 30 sekuntia. Kuivaa sekalainen pyykki, joka koostuu puuvillapyykistä, kirjopyykistä ja siliävistä kuiduista kuivausohjelmalla Automatic. Avaa takit, jotta ne kuivuvat tasaisesti sisä- ja ulkopuolelta. Villa ja villasekoitteet vanuvat ja kutistuvat helposti. Valitse näitä tekstiilejä varten aina erikoisohjelma Villan viimeistely. Joustavat puuvillakankaat (esim. T-paidat, alusvaatteet) kutistuvat usein ensimmäisillä pesukerroilla. Älä kuivaa tällaisia vaatteita liian kuiviksi. Kiinnitä jo vaatetta ostaessasi huomiota sen kutistumisominaisuuksiin ja osta mahdollisuuksien mukaan hieman kokoasi suurempi vaate. Siliävät tekstiilit voivat rypistyä, jos täytät kuivausrummun liian täyteen. Tämä koskee erityisesti aroista kuiduista valmistettuja paitoja ja puseroita. Kuivaa pyykki tarvittaessa kahdessa erässä tai käytä ohjelmaa Siliävät kuidut Silityskuiva. Tärkätyn pyykin voi myös kuivata kuivausrummussa. Käytä tällöin tärkkäykseen kaksinkertainen määrä tärkkiä, jotta saat toivotun tuloksen. Uudet, värikkäät tekstiilit tulee pestä huolellisesti ennen ensimmäistä kuivauskertaa. Niitä ei myöskään saa kuivata yhdessä vaaleiden tekstiilien kanssa, koska tekstiileistä saattaa irrota väriä (myös kuivausrummun muoviosiin). Niistä saattaa myös tarttua värillistä nukkaa muihin vaatteisiin. 15

16 Näin käytät kuivausrumpuasi Pikakäyttöohje Jos haluat nopeasti saada käsityksen siitä, miten kuivausrumpua käytetään, seuraa tekstin numeroituja kohtia (,,...). Pyykin esikäsittely Pöyhi pestyt tekstiilit ilmaviksi ja lajittele ne haluamasi kuivuusasteen,... kuitu- tai kangaslaadun,... koon,... linkouksen jälkeisen jäännöskosteuden mukaan. Näin saat tasaisimman kuivaustuloksen. Poista pyykin seasta mahdolliset pesuaineen annosteluvälineet (esim. pesupallo). Tällaiset osat voivat sulaa kuivauksen aikana ja vahingoittaa pyykkiä tai kuivausrumpua. Tarkista saumat ja vetoketjut, jottei tekstiileistä pääse irtoamaan täytettä. Sulje napitettavat tyynyliinat ja pussilakanat, jottei niiden sisään pääse muuta pyykkiä. Sulje vetoketjut, hakaset ja lehtiäiset. Sido kiinni kangasvyöt ja resorinauhat. Jos kaarituellisten rintaliivien kaarituet ovat irronneet, sido ne kiinni ennen kuivausta. Kytke kuivausrumpu päälle Kytke kuivausrumpu päälle painamalla virtakytkintä. Voit kytkeä kuivausrummun päälle myös vasta sitten, kun olet jo laittanut pyykin koneeseen. Tällöin rummun valaisin ei syty (energian säästämiseksi). Täytä kuivausrumpu Avaa luukku painamalla Luukku-painiketta. Aseta lajittelemasi pyykki ilmavasti rumpuun. Älä täytä kuivausrumpua liian täyteen. Pyykki ei kuivu kunnolla ja lisäksi se rypistyy helposti. Noudata kohdassa "Ohjelmanvalintataulukko" mainittuja enimmäistäyttömääriä. Tarkista aina ennen kuin suljet luukun, että luukun nukkasihti on kunnolla paikallaan. Kun suljet luukun, tarkista ettei pyykkiä jää täyttöluukun ja täyttöaukon väliin. Sulje luukku heilauttamalla se kevyesti kiinni - voit myös painaa sen kiinni. 16

17 Näin käytät kuivausrumpuasi Ohjelman valinta Kierrä ohjelmanvalitsin haluamasi ohjelman kohdalle. Neuvo: Joissakin ohjelmissa voit muuttaa kuivuusasteita ja ohjelmanvalintaa erikseen (ks. kappaletta "Ohjelmoitavat toiminnot"). Ohjelman käynnistys Paina Käynnistys-painiketta. Käynnistys-painikkeen merkkivalo lakkaa vilkkumasta ja alkaa palaa tasaisesti. Lämmitysvaihe alkaa. Ennen ohjelman päättymistä Lämmitysvaiheen jälkeen seuraa jäähdytysvaihe, joka jäähdyttää pyykkiä (merkkivalo Jäähdytys palaa). Vasta jäähdytysvaiheen jälkeen ohjelma on päättynyt. Vain ohjelmissa Villan viimeistely ei ole jäähdytysvaihetta. Ohjelman jälkeen - ota pyykki pois koneesta Merkkivalo Seis/Pöyhintä palaa. Rumpu pyörähtää ohjelman päätyttyä, valitsemasi ohjelman mukaan, erityisellä pöyhintärytmillä. Pöyhintä vähentää tekstiilien rypistymistä, jos et ota pyykkiä pois kuivausrummusta heti ohjelman päätyttyä (ei ohjelmassa Villan viimeistely). Kestoaika: muutettavissa, ks. kappaletta "Ohjelmointitoiminnot". Pöyhinnän aikana saavutetun kuivuusasteen merkkivalo (valitsemasi ohjelman mukaan) palaa.... laitteesta kuuluu jaksoittainen merkkiääni. Paina Luukku-painiketta. Avaa täyttöluukku. Ota pyykki pois koneesta. Varmista ettei kuivausrumpuun jää yhtään vaatekappaletta! Rumpuun unohtuneet pyykit voivat vahingoittua seuraavalla käyttökerralla, koska ne kuivuvat liikaa. Kytke kuivausrumpu pois päältä painamalla virtakytkintä. Puhdista nukkasihdit. Sulje täyttöluukku. Tyhjennä vedenkeruuastia. Neuvo: Jos tiivistynyt vesi johdetaan kuivausrummun ulkopuolelle, vedenkeruuastiaa ei luonnollisesti tarvitse tyhjentää. Tarkista säännöllisesti myös kosteudentiivistin ja puhdista se tarvittaessa (ks. kohtaa Puhdistus ja hoito). 17

18 Ohjelman kulun muuttaminen Käynnissä oleva ohjelman - vaihtaminen Käynnissä olevaa ohjelmaa ei voi enää muuttaa (tahattomien muutoksien estämiseksi). Jos vaihdat ohjelmanvalitsimen asentoa kesken ohjelman, merkkivalo Seis/Pöyhintä alkaa vilkkua. Jos haluat vaihtaa ohjelman kokonaan toiseen, sinun on ensin lopetettava käynnissä oleva ohjelma. - lopettaminen ja uuden ohjelman valinta Kierrä ohjelmanvalitsin asentoon Seis. Paina Luukku-painiketta. Sulje täyttöluukku. Valitse ja käynnistä haluamasi uusi ohjelma. Pyykin lisääminen/poistaminen kesken kuivauksen Paina Luukku-painiketta. Avaa täyttöluukku. Varo ettet polta itseäsi: Kun avaat kuivausrummun luukun kesken kuivauksen, älä kosketa rummun takaseinää! Se voi olla polttavan kuuma. Lisää tai ota pois haluamasi pyykki. Sulje täyttöluukku. Paina Käynnistys-painiketta. - lopettaminen ja pyykkien ottaminen koneesta Katso kohtaa: "Pyykin lisääminen/poistaminen kesken kuivauksen" Kytke kuivausrumpu pois päältä, kun olet ensin sulkenut luukun. 18

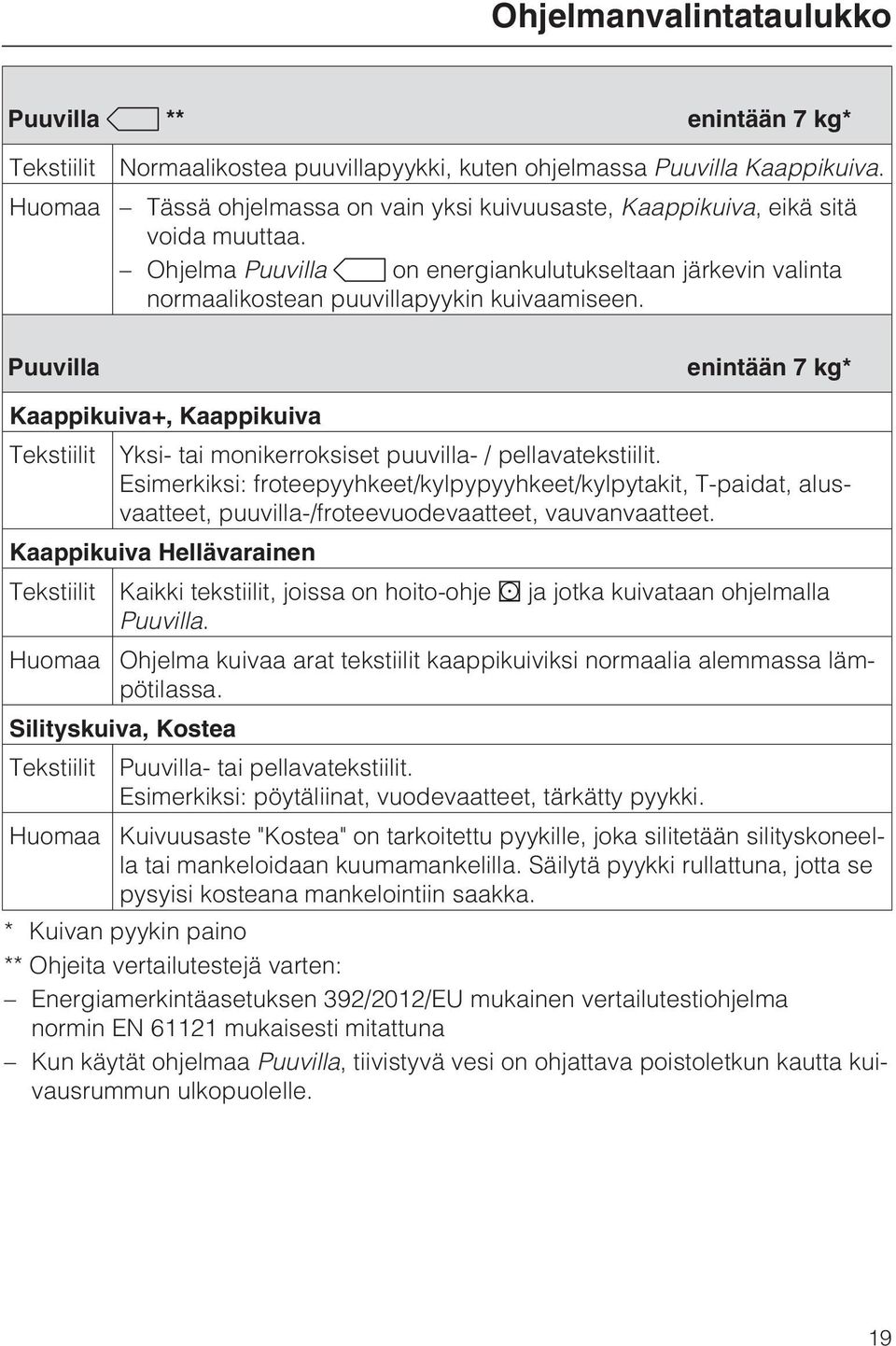

19 Ohjelmanvalintataulukko Puuvilla ** enintään 7 kg* Tekstiilit Huomaa Puuvilla Normaalikostea puuvillapyykki, kuten ohjelmassa Puuvilla Kaappikuiva. Tässä ohjelmassa on vain yksi kuivuusaste, Kaappikuiva, eikä sitä voida muuttaa. Ohjelma Puuvilla on energiankulutukseltaan järkevin valinta normaalikostean puuvillapyykin kuivaamiseen. enintään 7 kg* Kaappikuiva+, Kaappikuiva Tekstiilit Yksi- tai monikerroksiset puuvilla- / pellavatekstiilit. Esimerkiksi: froteepyyhkeet/kylpypyyhkeet/kylpytakit, T-paidat, alusvaatteet, puuvilla-/froteevuodevaatteet, vauvanvaatteet. Kaappikuiva Hellävarainen Tekstiilit Kaikki tekstiilit, joissa on hoito-ohje ja jotka kuivataan ohjelmalla Puuvilla. Huomaa Ohjelma kuivaa arat tekstiilit kaappikuiviksi normaalia alemmassa lämpötilassa. Silityskuiva, Kostea Tekstiilit Puuvilla- tai pellavatekstiilit. Esimerkiksi: pöytäliinat, vuodevaatteet, tärkätty pyykki. Huomaa Kuivuusaste "Kostea" on tarkoitettu pyykille, joka silitetään silityskoneella tai mankeloidaan kuumamankelilla. Säilytä pyykki rullattuna, jotta se pysyisi kosteana mankelointiin saakka. * Kuivan pyykin paino ** Ohjeita vertailutestejä varten: Energiamerkintäasetuksen 392/2012/EU mukainen vertailutestiohjelma normin EN mukaisesti mitattuna Kun käytät ohjelmaa Puuvilla, tiivistyvä vesi on ohjattava poistoletkun kautta kuivausrummun ulkopuolelle. 19

20 Ohjelmanvalintataulukko Siliävät kuidut enintään 3 kg* Kaappikuiva, Silityskuiva Tekstiilit Siliävät tekstiilit, jotka on valmistettu synteettisistä kuiduista, puuvillasta tai sekoitekuiduista. Esimerkiksi: neuleet, hameet, housut, paidat, pöytäliinat. Huomaa Kun valitset kuivuusasteen Silityskuiva, kone kuivaa pyykin tekstiililajin ja (pienemmän) täyttömäärän mukaan mahdollisimman rypyttömäksi. Kaappikuiva Hellävarainen Tekstiilit Kaikki tekstiilit, joissa on hoito-ohje ja jotka kuivataan ohjelmalla Siliävät kuidut. Huomaa Ohjelma kuivaa arat tekstiilit kaappikuiviksi normaalia alemmassa lämpötilassa. * Kuivan pyykin paino 20

21 Ohjelmanvalintataulukko Automatic plus enintään 5 kg* Tekstiilit Sekalaista kirjopyykkiä ja siliäviä kuituja varten, jossa sekä ohjelmiin Puuvilla että Siliävät kuidut tarkoitettuja tekstiilejä Aikavalinta enintään 6 kg* 30 min lämmin Tekstiilit Monikerroksiset tekstiilit, jotka kuivuvat epätasaisesti ja vaativat siten erilaisia kuivumisaikoja: takit, tyynyt tai muut paksut tekstiilit. Yksittäisten vaatekappaleiden kuivaamiseen: kylpypyyhkeet, uimavaatteet, kylpytakit. 15 min kylmä Tekstiilit Tekstiilit, jotka on tarkoitus vain tuulettaa ja puhdistaa pölystä. Villan viimeistely enintään 2 kg* Tekstiilit Villatekstiilit ja villasekoitteista valmistetut tekstiilit Huomaa Ohjelma pöyhii villatekstiilejä hetken ajan, jolloin niistä tulee ilmavia. Ohjelma ei kuivaa tekstiilejä, vaan nopeuttaa niiden kuivumista. Ota tekstiilit pois koneesta heti ohjelman jälkeen ja aseta ne kuivumaan. * Kuivan pyykin paino 21

22 Puhdistus ja hoito Vedenkeruuastian tyhjennys Kuivauksen aikana tiivistyvä vesi kertyy vedenkeruuastiaan. Tyhjennä vedenkeruuastia jokaisen kuivauskerran jälkeen! Jos vedenkeruuastia ehtii tulla täyteen, ohjaustaulussa syttyy merkkivalo Tyhjennä vedenkeruuastia. Merkkivalo sammuu, kun avaat ja suljet luukun kuivausrummun ollessa kytkettynä päälle. Tyhjennä vedenkeruuastia. Työnnä vedenkeruuastia takaisin kuivausrumpuun. Tiivistynyt vesi ei ole juomakelpoista! Sen juominen voi olla vahingollista ihmisten ja eläinten terveydelle. Vedä vedenkeruuastia ulos. Kanna vedenkeruuastiaa vaakasuorassa, jottei siitä pääse valumaan vettä. Pidä tällöin astiaa sekä etulevystä että takapäädystä. Voit kuitenkin käyttää tiivistynyttä vettä esim. höyrysilitysraudassa tai ilmankostuttimessa. Suodata tällöin vesi varmuuden vuoksi hienon siivilän tai kahvinsuodatinpaperin läpi. Näin vesi puhdistuu hienoimmastakin nukasta. 22

23 Puhdistus ja hoito Nukkasihtien puhdistus Luukun ja täyttöaukon nukkasihdit keräävät tekstiileistä irtoavan nukan. Puhdista nukkasihdit jokaisen kuivauskerran jälkeen - säästät kuivausaikaa ja energiaa. Kuivapuhdistus Neuvo: Voit poistaa nukan käsin koskematta käyttämällä pölynimuria. Poista myös luukun reikiin kertynyt nukka sihtikotelossa olevan raon kautta. Käytä puhdistukseen pölynimuria tai erityistä puhdistusharjaa, jonka voit hankkia Miele-huollosta. Puhdista myös luukussa oleva tiiviste (2) kostealla liinalla. Aseta lopuksi puhdistettu nukkasihti oikeinpäin takaisin paikalleen. Työnnä sihtiä vasteeseen saakka. Vedä luukun nukkasihti (1) ylös kotelostaan. Pyyhi tai imuroi nukka myös täyttöaukon alareunassa olevien nukkasihtien pinnalta. Sulje luukku. Pyyhi tai imuroi nukka sihdin pinnalta. 23

24 Puhdistus ja hoito Nukkasihtien puhdistus vedellä Puhdista nukkasihdit vedellä ainoastaan silloin, kun nukka on erityisen pinttynyttä tai jos nukkasihdit ovat tukossa. Avaa täyttöluukku ja vedä luukun nukkasihti ylös kotelostaan. Voit myös irrottaa molemmat täyttöaukon alareunassa olevat nukkasihdit: Nukkasihtien on oltava täysin kuivia ennen kuin asetat ne paikoilleen. Märät nukkasihdit voivat aiheuttaa toimintahäiriöitä kuivauksen aikana! Aseta luukun nukkasihti oikeinpäin takaisin paikalleen. Työnnä sihtiä vasteeseen saakka. Aseta täyttöaukon nukkasihdit paikoilleen ensin alhaalta, ja paina niitä sitten ylhäältä. Lukitse lopuksi molemmat lukitusvivut (kunnes tunnet selvän napsahduksen). Kuivausrummun puhdistus Irrota kuivausrumpu sähköverkosta. Kierrä vasemman- ja oikeanpuoleisen nukkasihdin lukitusvipua (kunnes tunnet selvän napsahduksen). Tartu lukitusvipuun ja vedä nukkasihtejä ulos rummun keskiosaa kohti. Puhdista kaikki nukkasihdit kuumalla juoksevalla vedellä. Ravistele nukkasihtejä, kunnes niissä ei enää näy vesipisaroita. Kuivaa lopuksi nukkasihdit huolellisesti, mutta varovasti. Puhdista samalla nukkasihtien alla oleva ilmankiertoalue, esimerkiksi pölynimurilla. Puhdista koneen ulkopuoli, ohjaustaulu ja luukun nukkasihdin tiiviste vain kevyesti kostutetulla liinalla, jossa on vähän mietoa pesuainetta. Rummun ja koneen muut teräksiset osat voit puhdistaa ruostumattoman teräksen puhdistukseen tarkoitetulla aineella. Älä koskaan käytä hankausaineita, liuottimia, lasinpesuaineita tai yleispuhdistusaineita, sillä ne voivat vahingoittaa muovipintoja ja muita koneen osia. Kuivaa lopuksi kaikki osat pehmeällä pyyhkeellä. 24

25 Puhdistus ja hoito Kosteudentiivistimen puhdistus Kuivausilman sisältämät pesuainejäämät, hiukset ja hieno nukka voivat läpäistä nukkasihdin ja tukkia kosteudentiivistimen. Myös koneen ottaman korvausilman mukana tulevat pölyhiukkaset voivat aiheuttaa tukoksia. Tarkista kosteudentiivistin vähintään puolen vuoden välein tai jatkuvassa käytössä viimeistään 100 käyttökerran jälkeen, ja puhdista se tarvittaessa. Kosteudentiivistimen irrottaminen Käännä tiivistimen sisäkannen lukitusvipu alaspäin. Avaa sisäkansi vetämällä sitä ulospäin. Irrota sisäkansi nostamalla sitä vinosti ylöspäin. Avaa kosteudentiivistimen luukku. Sivuilla olevien kiinnikkeiden ansiosta luukku ei putoa pois. Irrota luukku vetämällä sitä vinosti ylöspäin. Laita luukku syrjään. Käännä kosteudentiivistimen lukitusvipu ylöspäin (siten että lukitusvivun hakanen napsahtaa irti urastaan). 25

26 Puhdistus ja hoito Mikäli kosteudentiivistimessä ei ole nukkaa: Aseta kosteudentiivistin takaisin paikalleen (ks. seuraavaa sivua). Mikäli nukkaa on näkyvissä: Puhdista kosteudentiivistin seuraavassa kuvatulla tavalla. Tartu kosteudentiivistimen silmukkaan etusormella ja vedä kosteudentiivistin ulos aukostaan. Kosteudentiivistimen puhdistus Pidä kosteudentiivistintä ehdottomasti vain seuraavissa kahdessa kuvassa esitetyissä asennoissa! Kosteudentiivistimen tarkistaminen Huuhtele kosteudentiivistin vasemmalta pitkältä sivulta vesisuihkun avulla. Pidä kosteudentiivistintä valoa vasten. Tarkista, näkyykö kosteudentiivistimen sisällä nukkaa. Yllä olevan kuvan nuolet osoittavat, mistä suunnasta sinun kannattaa katsoa kosteudentiivistimen läpi. 26

27 Puhdistus ja hoito Kosteudentiivistimen asettaminen paikalleen Työnnä kosteudentiivistin perille asti (niin pitkälle kuin se menee) kuivausrummussa olevaan aukkoonsa. Kosteudentiivistimen silmukan on tultava yläpuolelle. Käännä tiivistimen lukitusvipu takaisin vaaka-asentoon siten, että lukitusvivun hakanen napsahtaa selvästi alhaalla olevaan uraansa. Huuhtele kosteudentiivistin etupuolelta vesisuihkun avulla. Tarkista, että kaikki kosteudentiivistimessä ollut nukka on huuhtoutunut pois (ks. kohtaa "Kosteudentiivistimen tarkistaminen"). Jatka kosteudentiivistin huuhtelemista kunnes kaikki nukka on poissa. Tarkista myös, että tiivistekumit ovat puhtaat. Älä koskaan irrota tiivistekumeja! Tiivistekumit eivät saa myöskään olla mutkalla! Kosteudentiivistimen aukon tarkistaminen ja puhdistaminen Tarkista kuivausrummun sisällä oleva kosteudentiivistimen aukko ylimääräisen nukan varalta. Jos aukossa näkyy nukkaa, pyyhi nukka kostealla liinalla, mutta vain niistä kohdista, joihin yllät käsin. Ennen kuin asetat sisäkannen paikalleen, varmista että tiivistekumi on painettuna paikalleen uraansa. Aseta sisäkansi paikalleen siten, että sen kiinnityshakaset tulevat alaspäin. Pidä sisäkantta vinossa asennossa ja paina kevyesti alaspäin. Sulje sisäkansi tämän jälkeen ja lukitse kansi sen omalla lukitusvivulla. Kun sisäkansi on lukossa, lukitusvivun tulee olla vaakasuorassa asennossa. Aseta lopuksi kosteudentiivistimen luukku paikalleen ja paina sitä yläreunasta, kunnes se napsahtaa kiinni. Tiivistyneen veden poistojärjestelmä on tiivis ainoastaan, kun kosteudentiivistin ja sen sisäkansi on asetettu kunnolla paikalleen ja lukittu oikein! 27

28 Vianetsintä Mitä tehdä, jos... Useimmat kuivausrummun päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit poistaa itse. Monissa tapauksissa säästät sekä aikaa että rahaa, kun sinun ei tarvitse kutsua huoltoliikettä paikalle. Seuraavien taulukoiden tarkoituksena on auttaa sinua löytämään häiriön tai vian mahdollinen syy. Ota kuitenkin huomioon seuraava: Sähkölaitteita saa korjata vain valtuutettu huoltoliike. Asiattomista korjauksista voi aiheutua vaaratilanteita kuivausrummun käyttäjälle. Muita häiriötilanteita Vika Mahdollinen syy Toimenpide Kuivausrumpu ei käynnisty, kun käynnistät ohjelman. Tekokuitutekstiilit ovat sähköisiä kuivauksen jälkeen. Vialle voi olla monta syytä. Oletko toiminut oikeassa järjestyksessä (ks. kohtaa "Näin käytät kuivausrumpuasi")? Onko pistotulppa pistorasiassa? Oletko sulkenut luukun kunnolla? Onko sulake palanut? Voit vähentää sähköisyyttä käyttämällä pesun yhteydessä huuhteluainetta. 28

29 Vianetsintä Ongelma Syy Toimenpide Tekstiileihin muodostuu nukkaa. Pyykki on kuivunut liian epätasaisesti. Kosteudentiivistimen puhdistuksen jälkeen koneesta valuu vettä. Rummun sisävalo ei pala. Nukkaa syntyy yleensä, kun tekstiileistä irtoaa kuituja käytön ja pesun aikana. Tutkimusten mukaan nukkaa ei juurikaan synny kuivausrummussa, eikä rumpukuivauksella ole vaikutusta vaatteiden kestävyyteen tai käyttöikään. Olet laittanut kuivausrumpuun liian erityyppisiä tekstiilejä. Kosteudentiivistin ja/tai sen sisäkansi eivät ole kunnolla paikoillaan tai niitä ei ole suljettu oikein. Sen aukon pohjalla, jonne kosteudentiivistin työnnetään, voi olla nukkaa. Sisävalo sammuu automaattisesti energian säästämiseksi. Hehkulamppu voi olla palanut. Syntynyt nukka kertyy kuivausrummun nukkasihteihin, joista se on helppo poistaa (ks. kappaletta "Puhdistus ja hoito"). Jatka kuivausta ohjelmalla Aikavalinta lämmin. Valitse ensi kerralla pidempi kuivausohjelma. Tarkista, että kosteudentiivistin ja sen kansi ovat kunnolla paikoillaan ja että ne on suljettu oikein. Tarkista myös kumitiivisteet. Poista näkyvä nukka kosteudentiivistimen aukon pohjalta pyyhkimällä pohja liinalla. Kytke kuivausrumpu pois päältä ja takaisin päälle. Voit vaihtaa hehkulampun itse: ks. ohjeet tämän kappaleen lopusta. 29

30 Vianetsintä Ongelma Syy Toimenpide Kuivaus kestää erittäin kauan. Ohjelma saattaa myös keskeytyä ennen aikojaan. Kuivausrumpu ei toimi parhaimmalla mahdollisella tavalla tai taloudellisesti*. Nukkasihdit saattavat olla tukkeutuneet nukasta, hiuksista tai pesuainejäämistä. Laite ei saa tarpeeksi korvausilmaa (esim. liian pienessä huoneessa). Siksi huoneenlämpötila on noussut liikaa. Luukun alla olevat ilmankiertosäleiköt ovat tukossa. Pesuainejäämät, hiukset ja hieno nukka voivat tukkia kosteudentiivistimen. Et ole lingonnut pyykkiä tarpeeksi hyvin. Olet täyttänyt kuivausrummun liian täyteen. Metallisten vetoketjujen vuoksi elektroniikka ei ole pystynyt arvioimaan kuivuusastetta oikein. Poista nukka ja mahdolliset tukokset. Vedellä puhdistettujen nukkasihtien on oltava täysin kuivia ennen kuin asetat ne paikoilleen! Muuten laitteen toiminta häiriintyy. Jos pelkkä puhdistaminen ei auta, tarkista myös seuraavat seikat! Varmista ilmankierto avaamalla ovi/ikkuna kuivauksen ajaksi. Poista ilmankiertoaukkoja tukkivat esineet. Tarkista kosteudentiivistin säännöllisesti ja puhdista se tarvittaessa (ks. kappaletta "Puhdistus ja hoito"). Linkoa pyykki mahdollisimman suurella kierrosnopeudella. Noudata kunkin ohjelman enimmäistäyttömääriä. Avaa jatkossa vaatteiden vetoketjut. Jos ongelma toistuu, kuivaa jatkossa vaatteet, joissa on pitkä vetoketju, ohjelmalla Aikavalinta lämmin. * Ennen toimenpiteisiin ryhtymistä: Avaa luukku ja sulje se uudelleen. Kytke kuivausrumpu pois päältä ja takaisin päälle, kun käynnistät ohjelman uudelleen! 30

31 Vianetsintä Tarkistus- ja häiriöilmoitukset Ongelma Syy Toimenpide Merkkivalo Tyhjennä säiliö palaa. Ohjelma on keskeytynyt. Merkkivalo Kostea tai Silityskuiva vilkkuu. Laitteesta kuuluu merkkiääni. Merkkivalo Seis/Pöyhintä vilkkuu ohjelman aikana. Ohjelma on keskeytynyt. Merkkivalo Seis/Pöyhintä palaa. Laitteesta kuuluu merkkiääni. Merkkivalo Jäähdytys palaa ja laitteesta kuuluu jatkuva merkkiääni. Vedenkeruuastia on täynnä tai poistovesiletku on mutkalla. Häiriölle voi olla monia syitä. Olet muuttanut ohjelmanvalitsimen asentoa ohjelman käynnistämisen jälkeen. Valitsemasi ohjelma ei kuitenkaan muutu, vaan jatkuu normaalisti. Kyseessä ei ole häiriö. Elektroniikka tunnistaa, ettei kuivausrummussa ole pyykkiä, ja keskeyttää ohjelman. Myös yksittäisten tai jo valmiiksi kuivien vaatekappaleiden kuivaaminen voi aiheuttaa saman virheilmoituksen. Kuivausrumpu ei toimi parhaimmalla mahdollisella tavalla tai taloudellisesti. Tyhjennä vedenkeruuastia. Tarkista poistovesiletku. Merkkivalo sammuu, kun kytket kuivausrummun pois päältä ja takaisin päälle. Kytke kuivausrumpu pois päältä ja takaisin päälle. Käynnistä ohjelma uudelleen. Jos ohjelma keskeytyy uudelleen ja merkkivalo vilkkuu edelleen, koneessa on tekninen häiriö. Ota yhteys valtuutettuun Miele-huoltoliikkeeseen. Valitse alunperin valitsemasi ohjelma uudelleen: merkkivalo lakkaa vilkkumasta. Kuivaa yksittäiset vaatekappaleet jatkossa ohjelmalla Aikavalinta lämmin. Ennen ohjelman valitsemista: Avaa luukku ja sulje se uudelleen. Ks. edellistä sivua: Kuivaus kestää erittäin kauan (...). 31

32 Vianetsintä Ongelma Syy Toimenpide Painikkeen Käynnistys merkkivalo vilkkuu/ei vilku. Käynnistys-painikkeen merkkivalo vilkkuu hitaasti. Vilkkuva merkkivalo tarkoittaa, että voit käynnistää valitsemasi ohjelman. Kuivausrumpu on siirtynyt valmiustilaan. Kyseessä ei ole häiriö, vaan elektroniikan normaali toiminta. Kun ohjelma käynnistyy, merkkivalo lakkaa vilkkumasta ja alkaa palaa yhtäjaksoisesti. Ks. kappaletta "Ohjelmoitavat toiminnot". 32

33 Vianetsintä Hehkulampun vaihtaminen Irrota kuivausrumpu sähköverkosta. Avaa luukku. Täyttöaukon yläreunassa näet aukitaitettavan hehkulampun suojuksen. Hehkulamppu ei saa olla arvokilvessä tai lampunsuojuksessa mainittua arvoa tehokkaampi. Vaihda hehkulamppu uuteen. Taita suojus takaisin ylös ja paina suojusta oikealta ja vasemmalta puolelta, kunnes se napsahtaa kuuluvasti paikalleen. Sulje suojus huolellisesti. Suojuksen alle voi muuten päästä vettä, joka aiheuttaa oikosulun. Työnnä kevyesti painamalla jokin ohut (ei kuitenkaan terävä) työkalu* sivusuunnassa suojuksen reunan alle. * esim. leveäkärkinen ruuvimeisseli Napsauta suojus auki painamalla työkalua kevyesti ja kiertämällä samalla rannettasi. Suojus taittuu alaspäin auki. Käytä ainoastaan Miele-kauppiaaltasi tai Miele-huoltoliikkeestä saatavaa lämmönkestävää hehkulamppua. 33

34 Huolto Kuivausrummun korjaus Ellet saa itse poistetuksi toimintahäiriötä, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoliikkeeseen. Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat tämän käyttöohjeen takakannesta löytyvästä puhelinnumerosta. Huollolle tärkeät tyyppi- ja valmistusnumerot löytyvät arvokilvestä, joka on täyttöaukon alapuolella oikealla: Ohjelmien päivitys (Update) Kuivausrummun ohjaustaulussa oleva kirjainyhdistelmä PC (= Program Correction) takaa sen, että tämän kuivausrummun ohjelmia voidaan tulevaisuudessa päivittää vastaamaan muuttuneita tarpeita ohjelmoimalla koneen elektroniikkaa uudelleen. Tunnuksella "PC" merkityn optisen liitännän avulla Miele-huolto pystyy tekemään uudelleenohjelmoinnin. Ohjelmien päivittämisiä voidaan tarvita tulevaisuudessa, kun uudet tekstiilit ja kuivausmenetelmät asettavat uusia vaatimuksia pyykinkuivaukselle. Miele ilmoittaa asiakkailleen aikanaan ohjelmien päivitysmahdollisuudesta. Takuuehdot ja takuuaika Tälle kuivausrummulle on myönnetty kahden (2) vuoden takuu. Lisätietoja takuuehdoista löydät erillisestä takuuvihkosesta. Lisävarusteet Mahdollisia lisävarusteita tähän kuivausrumpuun voit ostaa Miele-kauppiaaltasi tai valtuutetusta Miele-huoltoliikkeestä. 34

35 Asennus ja liitäntä Kone etupuolelta Sähköjohto Vedenkeruuastia Ohjaustaulu Luukku Kosteudentiivistimen luukku Neljä säätöjalkaa Vaihtoehto vedenkeruuastian käytölle: Poistoletku tiivistyneen veden poistamiseksi koneen ulkopuolelle (esim. käsienpesualtaaseen, viemäriin tai lattiakaivoon) 35

36 Asennus ja liitäntä Näkymä takapuolelta Sijoitus työtason alle Tarvitset erillisen asennussarjan*, jonka asennus on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäväksi. Kuivausrummun kansilevyn tilalle asennetaan tällöin päällyslevy. Sähköturvallisuuden vuoksi päällyslevy on ehdottomasti asennettava paikalleen! Kansilevyn takana olevat kohdat, josta koneeseen voidaan tarttua kuljetuksen aikana (nuolet) Ilmanottoaukko kosteudentiivistimen jäähdyttämiseksi Verkkoliitäntäjohto Tiivistyneen veden poistoletku Varusteet poistoletkun liittämiseksi viemäriputken liittimeen Sijoituspaikka Älä sijoita kuivausrumpua tilaan, jossa täyttöluukun avautumisalueelle osuu suljettava ovi, työntöovi tai vastakkaiseen suuntaan avautuva ovi. Kuivausrummun siirtäminen sijoituspaikkaan Kuivausrummun kansilevyn takana on ulokkeita, josta koneeseen voidaan tarttua kuljetuksen aikana. Kun siirrät kuivausrummun pakkausalustalta sijoituspaikkaan, nosta konetta etupuolelta alhaalta säätöjaloista ja takapuolelta koneen kansilevyn ulokkeesta. Asennussarjan mukana toimitetaan erillinen asennusohje. Jos sijoitat kuivausrummun työtason alle, kuivausajat voivat pidetä hieman. Kuivausrummun pistorasian on oltava koneen lähellä ja siihen on päästävä helposti käsiksi. Jos sijoitusaukon korkeus on: mm, tarvitset koneeseen pitemmät säätöjalat* / mm, tarvitset erillisen tasoituskehyksen*, tai tarvittaessa kaksi. * nämä lisävarusteet voit ostaa valtuutetusta Miele-huoltoliikkeestä Kannen asentaminen takaisin paikalleen Mikäli kuivausrummun kansi on irrotettu työtason alle sijoittamista varten, ja haluat asentaa kannen takaisin esimerkiksi muuton yhteydessä, tarkista ehdottomasti, että kansi kiinnittyy kunnolla etenkin takimmaisiin pidikkeisiinsä. Vain näin kuivausrumpua voidaan siirtää turvallisesti. 36

37 Asennus ja liitäntä Kuivausrummun suoristaminen Kuivausrumpu on asetettava luotisuoraan. Vain tällöin se voi toimia moitteettomasti. Kuivausrummun pohjan ja lattian välistä ilmarakoa ei saa missään tapauksessa tukkia pitkänukkaisilla matoilla, jalustalistoilla tms. esineillä. Jos ilmarako on liian pieni, kuivausrumpu ei saa tarpeeksi korvausilmaa. Sijoituspaikka Kuivausrumpu poistaa kuivauksen aikana ottamansa korvausilman koneen etupuolelta, jolloin huonetilan ilma lämpenee. Siksi sinun on huolehdittava sijoituspaikan hyvästä ilmanvaihdosta, varsinkin jos huonetila on pieni. Muussa tapauksessa kuivausrummun käyntiajat voivat pidetä ja kuivaus kuluttaa turhaan energiaa. Pesutorni Voit sijoittaa kuivausrummun ja Miele-pesukoneen päällekkäin pesutorniksi. Asennukseen tarvitset erillisen välilevysarjan* (WTV). * nämä lisävarusteet voit ostaa valtuutetusta Miele-huoltoliikkeestä Tasapainota kuivausrumpu säätämällä sen säätöjalkoja. Älä missään tapauksessa peitä koneen etupuolella olevia ilmanotto-/ilmanpoistoaukkoja! Muuten kosteudentiivistin ei saa tarpeeksi korvausilmaa. Pesutornin välilevysarjan asennus on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäväksi. 37

38 Asennus ja liitäntä Kun siirrät konetta myöhemmin (esim. muutossa) Jokaisen kuivauskerran jälkeen poistopumppuun kertyy pieni määrä vettä. Tällöin koneesta voi valua vettä konetta kallistettaessa. Siksi suosittelemme, että käynnistät ohjelman Aikavalinta kylmä noin minuutin ajaksi ennen koneen kuljetusta. Tällöin poistopumppuun kertynyt vesi valuu vedenkeruuastiaan tai poistoletkuun. 38

39 Asennus ja liitäntä Tiivistyneen veden poistaminen koneen ulkopuolelle Yleistä Kuivausrumpu pumppaa kuivauksen aikana tiivistyneen veden vedenkeruuastiaan koneen taakse kiinnitetyn poistoletkun kautta. Voit halutessasi johtaa tiivistyneen veden myös koneen ulkopuolelle. Tällöin sinun ei enää tarvitse tyhjentää vedenkeruuastiaa. Poistoletkun pituus...1,50 m Poistokorkeus enint.... 1,50 m Poistoletkun pituus enint.... 4,00 m Tietyissä asennusoloissa tämä kuivausrumpu täytyy varustaa erillisellä takaiskuventtiilillä (ks. seuraavia sivuja). Poistoletkussa on jonkin verran jäännösvettä. Pidä siksi valmiina jonkinlaista tyhjennysastiaa. Vedä poistoletku irti liittimestä (ks. kuva). Tyhjennä mahdollinen jäännösvesi letkusta tyhjennysastiaan. Keri letku auki letkutelineestä ja vedä letku varovasti irti letkunpidikkeistä. Voit ostaa erillisinä lisävarusteina jatkoletkun. takaiskuventtiilin (asennussarja) veden poistamiseksi koneen ulkopuolelle (asennussarja sisältää jatkoletkun). Suurin poistokorkeus takaiskuventtiiliin kanssa: 1,00 m Poistoletkun sijoittaminen Älä koskaan vedä poistoletkua äläkä venytä tai taita sitä. Poistoletku voi vahingoittua! Vedä poistoletku tarpeen mukaan koneen oikealle tai vasemmalle puolelle. Anna poistoletkun kuitenkin olla kiinni keskimmäisestä letkunpidikkeestä, jottei letku taitu vahingossa mutkalle. 39

40 Asennus ja liitäntä Poistoletkun ripustaminen (käsienpesualtaaseen/lattiakaivoon) Katso kuvaa kohdassa "Näkymä etupuolelta". Jos sijoitat tiivistyneen veden poistoletkun käsienpesualtaaseen, kiinnitä letku kunnolla paikoilleen esim. sitomalla se. Muuten vettä voi tulvia lattialle. Esimerkki: liitäntä viemäriputken liittimeen Voit liittää takaiskuventtiilillä varustetun poistoletkun suoraan esim. käsienpesualtaan viemäriputken liittimeen. Käytä kaarevaa letkunpidikettä, niin poistoletku pysyy suorana. Erityiset asennusolot, jotka vaativat takaiskuventtiiliä Tietyissä asennusoloissa tämä kuivausrumpu täytyy varustaa takaiskuventtiilillä (asennussarja) veden poistamiseksi koneen ulkopuolelle (erikseen ostettava lisävaruste). Muussa tapauksessa tiivistynyt vesi voi valua takaisin kuivausrumpuun ja aiheuttaa vahinkoa. Irrota koneen takana ylhäällä olevat varusteet: sovitinkappale 1 ja sen takana oleva letkunkiristin 3. Tällaisia erityisiä asennusoloja ovat: liitäntä viemäriputken liittimeen (ks. alla). jos samaan poistovesiputkeen liitetään myös pesukone, astianpesukone tai vastaava vettä poistava laite. 40

41 Asennus ja liitäntä Asenna liitäntäkappale 1 yhdessä viemäriliitännän pyälletyn mutterin 2 kanssa viemäriputken päähän. Yleensä viemäriliitännän mutteri on suljettu sulkulevyllä, joka on otettava pois ennen poistoletkun liittämistä. Työnnä letkun pää 4 sovitinkappaleeseen 1. Kiristä letkunkiristin 3 heti viemäriliitännän mutterin taakse ruuvitaltan avulla. 1 Sovitinkappale 2 Viemäriliitännän mutteri 3 Letkunkiristin 4 Letkun pää 5 Takaiskuventtiili 6 Kuivausrummun poistoletku Takaiskuventtiili 5 on asennettava siten, että nuoli osoittaa veden virtaussuuntaan (viemäriputken suuntaan). Muuten takaiskuventtiili estää vedenpoiston. Asenna takaiskuventtiili 5 kuivausrummun poistoletkuun 6 (huomaa asennussuunta, ks. takaiskuventtiilissä olevaa nuolta!). Kiinnitä takaiskuventtiili molemmilta puolin kuvan osoittamalla tavalla letkunkiristimillä. 41

42 Asennus ja liitäntä Sähköliitäntä Kuivausrummussa on sukopistotulpalla varustettu verkkoliitäntäjohto, jonka voi liittää suoraan vaihtovirtapistorasiaan ~230V50Hz. Sähköliitännän on oltava VDE 0100-normin mukainen! Kuivausrumpua ei saa missään tapauksessa liittää sähköverkkoon jatkojohdon tai haaroituspistorasian avulla, jottei koneen sähköturvallisuus heikkene. Turvallisuuden lisäämiseksi liitännän voi varustaa DIN VDE 0100, osan 739 suositusten mukaisella vikavirtasuojakytkimellä, jonka laukeamisvirta on 30 ma (DIN VDE 0664). Tiedot kuivausrummun nimellistehosta ja tarvittavista sulakkeista löytyvät arvokilvestä. Ennen kuivausrummun liittämistä sähköverkkoon on tarkistettava, että arvokilven tiedot vastaavat käytettäviä sulakkeita ja sähköverkon jännitettä. 42

43 Kulutusarvot Täyttömäärä 1 Puuvilla 2 7,0 3,5 Puuvilla Kaappikuiva 7,0 7,0 7,0 7,0 Puuvilla Silityskuiva 7,0 7,0 7,0 7,0 7,0 Loppulinkousnopeus pesukoneessa Jäännöskosteus Sähkö Kestoaika kg kierr./min % kwh min ,14 2,28 3,75 3,55 3,15 3,10 3,00 2,65 2,50 2,10 2,05 Siliävät kuidut Kaappikuiva 3, ,35 44 Siliävät kuidut Silityskuiva 3, ,15 39 Automatic plus 5, , Villan viimeistely 2, , Kuivan pyykin paino 2 Energiamerkintäasetuksen 392/2012/EU mukainen vertailutestiohjelma normin EN mukaisesti mitattuna. Kaikki muut kuin merkityt arvot on mitattu normin EN mukaisesti. Virrankulutus, kun kone on pois päältä: Virrankulutus, kun konetta ei ole kytketty pois päältä: 0,10 W 3,50 W Ohje vertailutestien tekijöille: Kun käytät ohjelmaa Puuvilla, tiivistyvä vesi on ohjattava poistoletkun kautta kuivausrummun ulkopuolelle. Normin EN mukaiset vertailutestit: ennen varsinaisten vertailujen suorittamista kuivausrumpua on käytettävä ohjelmalla "Valko/Kirjopyykki Kaappikuiva" ilman lisätoimintoja, ja ohjelmalla on kuivattava 3 kg em. normin mukaista puuvillapyykkiä, jonka jäännöskosteus on 70%. Tekstiilien laatu, täyttömäärä, pyykin jäännöskosteus linkouksen jälkeen ja sähköverkon jännitevaihtelut vaikuttavat edellä mainittuihin arvoihin

44 Tekniset tiedot Korkeus Leveys Syvyys Syvyys luukku avattuna Korkeus työtason alle sijoitettaessa Leveys työtason alle sijoitettaessa Syvyys työtason alle sijoitettaessa sijoitettavissa työtason alle sijoitettavissa pesutorniksi Paino Rummun tilavuus Täyttömäärä Vedenkeruuastian tilavuus Poistoletkun pituus Veden poistokorkeus enint. Veden poistoletkun pituus enint. Liitäntäjohdon pituus Liitäntäjännite Liitäntäteho Sulake Hehkulampun teho Energiankulutus Tyyppihyväksynnät 850 mm 595 mm 587 mm 1060 mm 820 mm 600 mm 600 mm kyllä kyllä 51kg 111 l 7 kg (kuivan pyykin paino) n. 3,5 l 1,5 m 1,5 m 4 m 2 m ks. arvokilpi ks. arvokilpi ks. arvokilpi ks. arvokilpi ks. kappaletta "Kulutusarvot" ks. arvokilpi 44

45 Ohjelmoitavat toiminnot koneen vakioasetusten muuttamiseksi 45

46 Ohjelmoitavat toiminnot Kuivuusasteen muuttaminen ohjelmassa "Puuvilla" Tämän kuivausrummun elektroniikka on säädetty kuivaamaan pyykit mahdollisimman tehokkaasti ja energiataloudellisesti. Tässä kuivausohjelmassa voit kuitenkin säätää kaikkia kuivuusasteita kosteammiksi tai kuivemmiksi. Huomaa: Ohjelmaa Puuvilla ei voida muuttaa. Toiminto ohjelmoidaan ja tallennetaan vaiheittain (,,...) käyttämällä Käynnistys-painiketta ja ohjelmanvalitsinta. Ohjelmoinnin edellytykset: Kuivausrummun on oltava pois päältä. Luukun on oltava kiinni. Ohjelmanvalitsimen on oltava asennossa Seis. Paina Käynnistys-painiketta ja pidä sitä painettuna seuraavien vaiheiden - ajan. Kytke kuivausrumpu päälle. Odota, kunnes merkkivalo Käynnistys alkaa palaa tasaisesti......javapauta Käynnistys-painike vasta sitten. Merkkivalo Jäähdytys vilkkuu kerran. Merkkivalon Kuivaus vilkkumisesta näet, mikä asetus on valittuna. Merkkivalo Kuivaus ei vilku: kuivuusasteita on muutettu kosteammiksi. Merkkivalo Kuivaus vilkkuu kerran: vakioasetus. Merkkivalo Kuivaus vilkkuu kahdesti: kuivuusasteita on muutettu kuivemmiksi. Voit muuttaa asetusta painamalla Käynnistys-painiketta (näet valintasi merkkivalon Kuivaus vilkkumisesta). Kytke kuivausrumpu pois päältä. Ohjelmoimasi toiminto jää nyt kuivausrummun muistiin. Voit kuitenkin milloin tahansa muuttaa sitä. Toiminnon tarkistaminen Tee ensin vaiheet -. Kun olet tarkistanut merkkivalon toiminnan (ks. yllä), kytke kuivausrumpu pois päältä. 46
