1 Käyttöohje Kosteuden tiivistävä kuivausrumpu Lue ehdottomasti tämä käyttöohje ennen koneen asennusta, liittämistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja koneesi rikkoutumisen. fi-fi M.-Nr

2 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Voit myös itse palauttaa materiaalit kierrätykseen. Vanhan koneen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä koneiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia koneita sekajätteen mukana. Pidä huolta että säilytät koneen poissa lasten ulottuvilta ennen kuin viet sen keräyspisteeseen. Energiansäästövinkkejä Vältyt turhan pitkiltä kuivausajoilta ja sen myötä turhalta energiankulutukselta, kun toimit seuraavasti: Linkoa pyykki suurimmalla mahdollisella linkousnopeudella. Säästät kuivauksessa noin 30 % energiaa ja aikaa, kun linkoat pyykin 1600 kierroksen minuuttinopeudella 1000 kierroksen sijaan. Kuivaa kerralla aina niin paljon pyykkiä kuin kunkin ohjelman enimmäistäyttömääräksi on suositeltu. Näin käytät kuivausrumpuasi mahdollisimman energiataloudellisesti. Huolehdi siitä, ettei sijoitushuoneen lämpötila ole liian korkea. Jos huoneessa on muita lämpöä tuottavia koneita, huolehdi hyvästä ilmanvaihdosta tai kytke muut koneet pois päältä. Puhdista nukkasihdit jokaisen käyttökerran jälkeen. Tarkista kosteudentiivistin kerran vuodessa ja puhdista se tarvittaessa. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen oman kuntasi jäteasemalle tai kierrätyskeskukseen. Kysy tarvittaessa lisätietoja koneen toimittajalta. 2

3 Sisältö Pidä huolta ympäristöstäsi... 2 Tärkeitä turvallisuusohjeita... 5 Kuivausrummun käyttö Ohjaustaulu Ensimmäinen käyttökerta Ohjeita kuivausta varten Näin käytät kuivausrumpuasi Pikakäyttöohje Ohjelman kulun muuttaminen Ohjelmanvalintataulukko Puhdistus ja hoito Vedenkeruuastian tyhjentäminen Nukkasihtien suodatinpinnat Kuivapuhdistus Nukkasihtien puhdistus vedellä Takaisin asettaminen Kuivausrumpu Kosteudentiivistimen puhdistus Kosteudentiivistimen irrottaminen Kosteudentiivistimen tarkistaminen Kosteudentiivistimen puhdistus Kosteudentiivistimen asettaminen paikalleen Vianetsintä Ohjeita häiriötilanteiden varalle Tarkistus- ja häiriöilmoitukset Kuivaustulos ei ole tyydyttävä Muita häiriötilanteita Hehkulampun vaihtaminen Miele-huolto Korjaukset Erikseen ostettavat lisävarusteet Takuuehdot ja takuuaika Asennus ja liitännät Näkymä etupuolelta Näkymä takapuolelta

4 Sisältö Sijoituspaikka Kuivausrummun siirtäminen sijoituspaikkaan Sijoitus työtason alle Pesutorni Kuivausrummun suoristaminen Sijoituspaikan ilmanvaihto Kun siirrät konetta myöhemmin (esim. muutossa) Sähköliitäntä Tiivistyneen veden poistaminen koneen ulkopuolelle Poistoletkun asennus Poistoletkun ripustaminen (käsienpesualtaaseen/lattiakaivoon) Erityiset asennusolot, jotka vaativat takaiskuventtiiliä Kulutusarvot Tekniset tiedot Ohjelmoitavat toiminnot Kuivuusasteen muuttaminen ohjelmassa "Puuvilla" Kuivuusasteen muuttaminen ohjelmassa "Siliävät kuidut" Pöyhinnän valinta Merkkiäänen kytkeminen pois päältä/päälle Ohjelmanvalinnan "Automatic plus" muuttaminen Jäähdytysajan pidentäminen Valmiustilan valinta Puhdista ilmakanavat -merkkivalon toiminta Veden johtokyvyn asetuksen muuttaminen

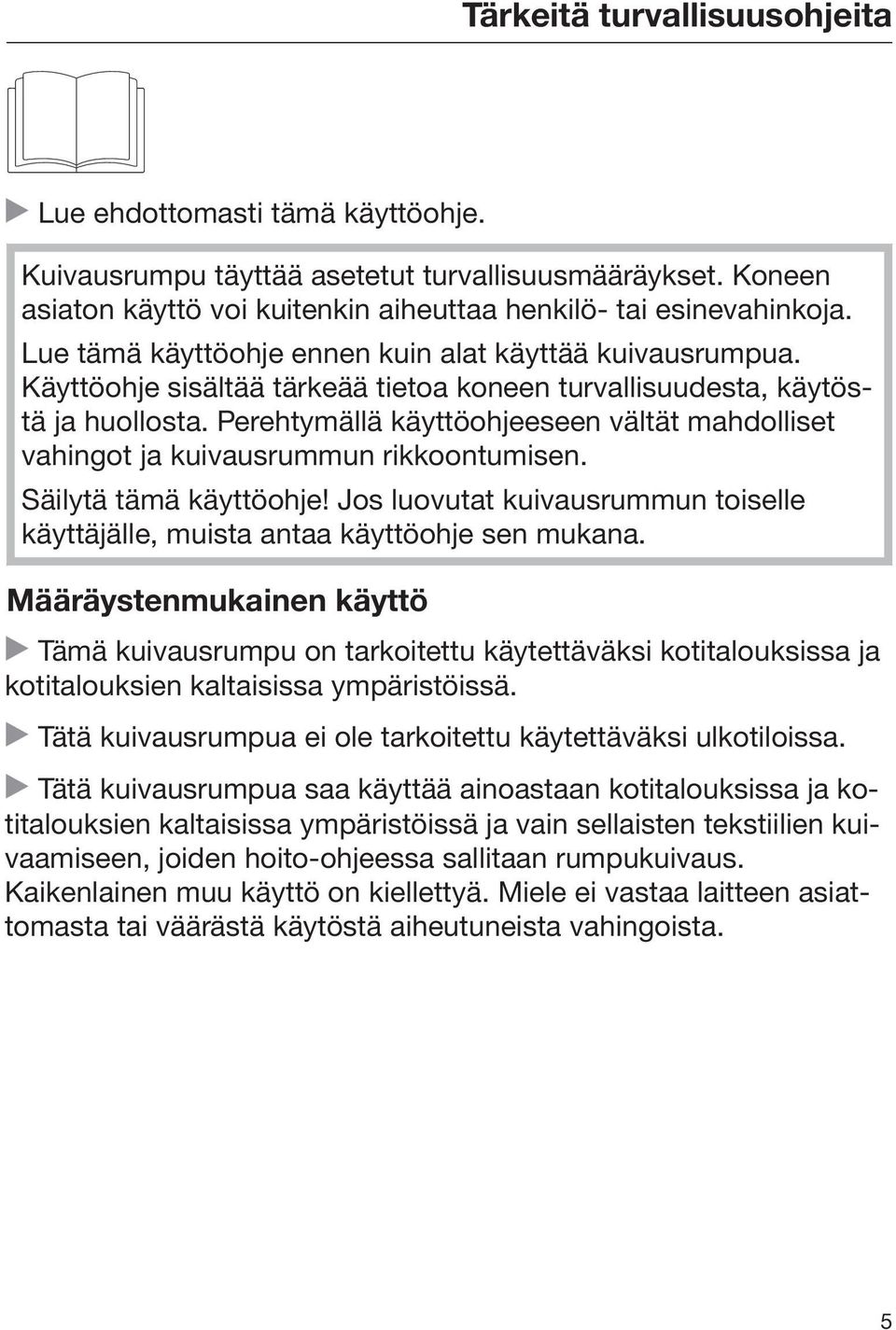

5 Tärkeitä turvallisuusohjeita Lue ehdottomasti tämä käyttöohje. Kuivausrumpu täyttää asetetut turvallisuusmääräykset. Koneen asiaton käyttö voi kuitenkin aiheuttaa henkilö- tai esinevahinkoja. Lue tämä käyttöohje ennen kuin alat käyttää kuivausrumpua. Käyttöohje sisältää tärkeää tietoa koneen turvallisuudesta, käytöstä ja huollosta. Perehtymällä käyttöohjeeseen vältät mahdolliset vahingot ja kuivausrummun rikkoontumisen. Säilytä tämä käyttöohje! Jos luovutat kuivausrummun toiselle käyttäjälle, muista antaa käyttöohje sen mukana. Määräystenmukainen käyttö Tämä kuivausrumpu on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä. Tätä kuivausrumpua ei ole tarkoitettu käytettäväksi ulkotiloissa. Tätä kuivausrumpua saa käyttää ainoastaan kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä ja vain sellaisten tekstiilien kuivaamiseen, joiden hoito-ohjeessa sallitaan rumpukuivaus. Kaikenlainen muu käyttö on kiellettyä. Miele ei vastaa laitteen asiattomasta tai väärästä käytöstä aiheutuneista vahingoista. 5

6 Tärkeitä turvallisuusohjeita Henkilöt, jotka eivät pysty käyttämään kuivausrumpua turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä kuivausrummun toiminnasta, eivät saa käyttää tätä konetta ilman vastuullisen henkilön valvontaa tai opastusta. Jos kotonasi on lapsia Pidä alle 8-vuotiaat lapset loitolla kuivausrummusta, jollet valvo heidän toimiaan koko ajan. Yli 8-vuotiaat lapset saavat käyttää kuivausrumpua ilman valvontaa ainoastaan, jos heille on kerrottu miten laitetta käytetään turvallisesti. Lasten on ymmärrettävä, millaisia vaaratilanteita kuivausrummun väärä käyttö voi aiheuttaa. Älä anna lasten puhdistaa tai huoltaa kuivausrumpua ilman valvontaa. Valvo lapsia aina, kun he oleskelevat kuivausrummun läheisyydessä. Älä koskaan anna lasten leikkiä kuivausrummulla. 6

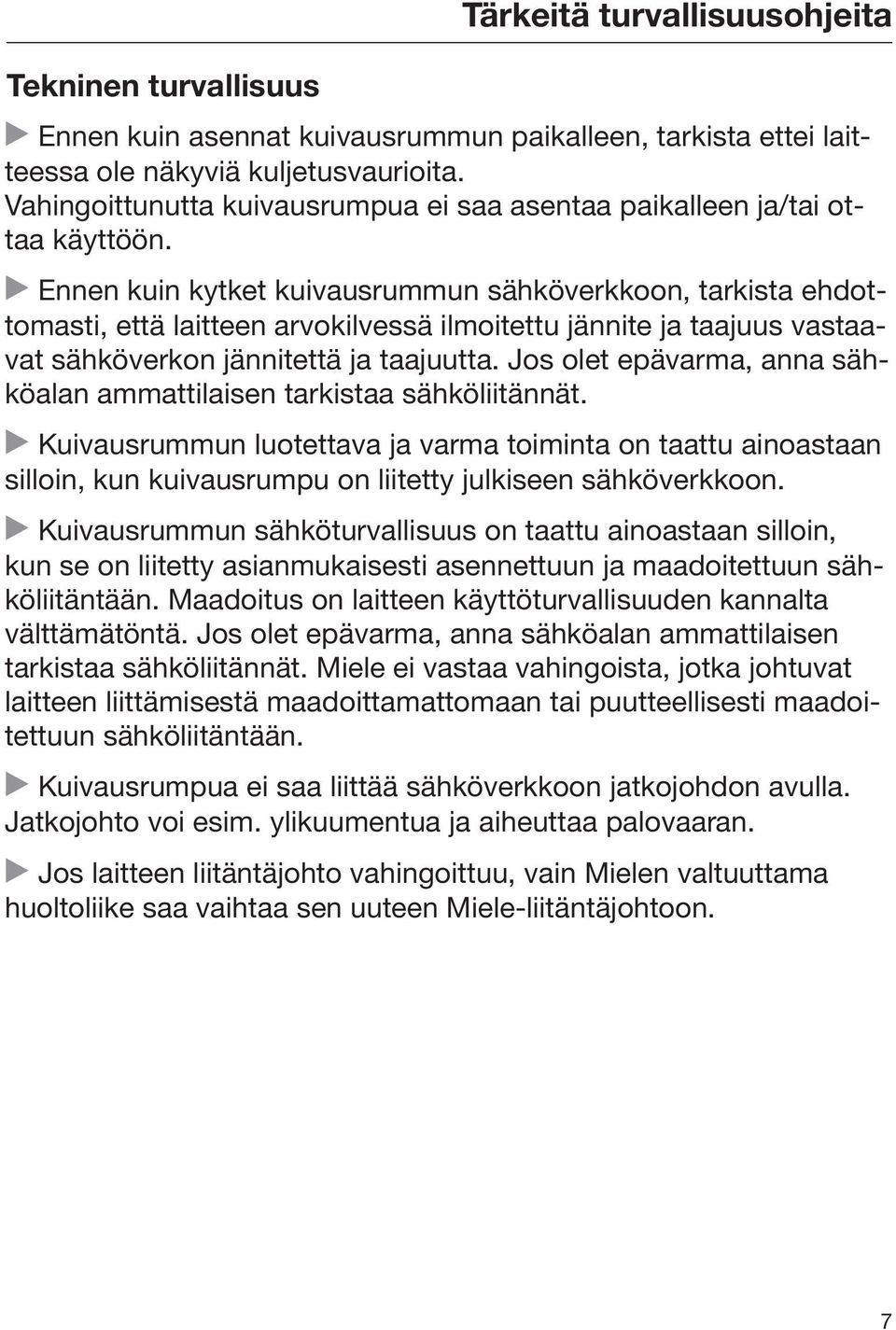

7 Tekninen turvallisuus Tärkeitä turvallisuusohjeita Ennen kuin asennat kuivausrummun paikalleen, tarkista ettei laitteessa ole näkyviä kuljetusvaurioita. Vahingoittunutta kuivausrumpua ei saa asentaa paikalleen ja/tai ottaa käyttöön. Ennen kuin kytket kuivausrummun sähköverkkoon, tarkista ehdottomasti, että laitteen arvokilvessä ilmoitettu jännite ja taajuus vastaavat sähköverkon jännitettä ja taajuutta. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Kuivausrummun luotettava ja varma toiminta on taattu ainoastaan silloin, kun kuivausrumpu on liitetty julkiseen sähköverkkoon. Kuivausrummun sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun ja maadoitettuun sähköliitäntään. Maadoitus on laitteen käyttöturvallisuuden kannalta välttämätöntä. Jos olet epävarma, anna sähköalan ammattilaisen tarkistaa sähköliitännät. Miele ei vastaa vahingoista, jotka johtuvat laitteen liittämisestä maadoittamattomaan tai puutteellisesti maadoitettuun sähköliitäntään. Kuivausrumpua ei saa liittää sähköverkkoon jatkojohdon avulla. Jatkojohto voi esim. ylikuumentua ja aiheuttaa palovaaran. Jos laitteen liitäntäjohto vahingoittuu, vain Mielen valtuuttama huoltoliike saa vaihtaa sen uuteen Miele-liitäntäjohtoon. 7

8 Tärkeitä turvallisuusohjeita Jätä kuivausrummun korjaustyöt aina valtuutetun Miele-huollon tehtäväksi. Asiattomista korjauksista voi aiheutua laitteen käyttäjälle vaaratilanteita, joista valmistaja ei voi olla vastuussa. Vialliset osat saa vaihtaa ainoastaan alkuperäisiin Miele-varaosiin. Ainoastaan näistä osista Miele voi taata, että ne täyttävät kaikki asetetut turvallisuusmääräykset. Vian sattuessa sekä puhdistuksen ja huollon aikana kuivausrumpu täytyy tehdä jännitteettömäksi. Kuivausrumpu on kytketty pois sähköverkosta vasta kun: pistotulppa on vedetty pois pistorasiasta tai mahdollinen automaattisulake on kytketty pois päältä tai mahdollinen kierresulake on kierretty irti sulakekeskuksesta. Tätä kuivausrumpua ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). Älä tee kuivausrumpuun mitään muutostöitä, mikäli nämä eivät ole nimenomaan Mielen hyväksymiä. 8

9 Tärkeitä turvallisuusohjeita Noudata kappaleiden "Asennus ja liitännät" sekä "Tekniset tiedot" ohjeita. Sukopistorasiaan on päästävä aina käsiksi myös kuivausrummun asennuksen jälkeen, jotta laite on helppo irrottaa sähköverkosta. Kuivausrummun pohjan ja lattian välistä ilmarakoa ei saa missään tapauksessa tukkia pitkänukkaisilla matoilla, jalustalistoilla tms. esineillä, jotta laite saa tarpeeksi kylmää korvausilmaa. Älä sijoita kuivausrumpua tilaan, jossa täyttöluukun avautumisalueelle osuu suljettava ovi, työntöovi tai vastakkaiseen suuntaan avautuva ovi. Asianmukainen käyttö Kuivausrummun enimmäistäyttömäärä on 7,0 kg (kuivaa pyykkiä). Katso yksittäisten ohjelmien pienemmät enimmäistäyttömäärät kappaleesta "Ohjelmanvalintataulukko". Palovaara! Älä liitä tätä kuivausrumpua ajastimella tai huippukuormitussuojalla varustettuun tai muulla tavoin aikaohjattavaan pistorasiaan. Virran katkeaminen ennen jäähdytysvaiheen loppumista voi aiheuttaa pyykin itsesyttymisvaaran. 9

10 Tärkeitä turvallisuusohjeita Palovaaran välttämiseksi älä kuivaa kuivausrummussa tekstiilejä, joita ei ole pesty. ei ole pesty tarpeeksi hyvin ja jotka sisältävät yhä öljy- tai rasvapitoista likaa tai muita jäämiä (esim. suurkeittiöiden ja kauneushoitoloiden pyykit, joissa on öljy-, rasva-, ihovoide- tai emulsiojäämiä). Jos tekstiilit eivät ole riittävän puhtaita, on olemassa vaara, että pyykit syttyvät itsestään, jopa kuivauksen jälkeen ja jopa kuivausrummun ulkopuolella. on käsitelty syttyvillä puhdistusaineilla tai jotka sisältävät asetonin, alkoholin, bensiinin, paloöljyn, kerosiinin, tahranpoistoaineiden, tärpätin, vahan, vahanpoistoaineen tai muiden kemikaalien jäämiä (näitä voi olla mm. mopeissa, siivousliinoissa, pesulapuissa jne.). sisältävät hiuskiinne-, hiuslakka-, kynsilakanpoistoaine- tai vastaavia tahroja. Tällaiset erittäin likaiset tekstiilit on pestävä erityisen huolellisesti: käytä normaalia enemmän pesuainetta ja valitse mahdollisimman korkea pesulämpötila. Jos olet epävarma puhdistustuloksesta, pese tekstiilit useampaan kertaan. Tyhjennä taskuista kaikki esineet, kuten tupakansytyttimet ja tulitikkurasiat. Varoitus: Älä koskaan kytke kuivausrumpua pois päältä ennen kuivausohjelman päättymistä. Voit tyhjentää kuivausrummun kesken kuivausohjelman vain, jos otat pyykit heti pois koneesta ja levität ne siten, että ne saavat jäähtyä rauhassa. Käytä huuhteluaineita tai vastaavia viimeistelytuotteita vain annostusohjeiden mukaisina määrinä. 10

11 Tärkeitä turvallisuusohjeita Älä koskaan kuivaa seuraavia tekstiilejä kuivausrummussa, sillä ne aiheuttavat palovaaran: tekstiilit, joiden puhdistukseen on käytetty teollisuuskemikaaleja (esim. kemiallisen pesun puhdistusaineita). tekstiilit, jotka sisältävät paljon vaahtomuovia, kumia tai kumia muistuttavaa materiaalia. Tällaisia ovat esim. lateksivaahtomuovia sisältävät tuotteet, suihkuverhot, vesitiiviit tekstiilit, kumipinnoitetut tuotteet ja vaatteet, vaahtomuovitäytteiset tyynyt. topatut tekstiilit, joissa täytettä voi päästä ulos (esim. tyynyt tai toppatakit). Ulos valunut täyte voi aiheuttaa palovaaran. Useimmissa ohjelmissa lämmitysvaihetta seuraa jäähdytysvaihe, jolla varmistetaan, ettei pyykin lämpötila kasva niin kuumaksi, että se voisi vahingoittaa pyykkiä (esim. itsesyttymisen vaaran estämiseksi). Ohjelma on päättynyt vasta jäähdytysvaiheen jälkeen. Ota kaikki pyykit koneesta heti kuivausohjelman päätyttyä. Älä nojaa kuivausrummun luukkuun äläkä ripusta siihen mitään. Kuivausrumpu saattaa muuten kaatua. Sulje rummun luukku jokaisen käyttökerran jälkeen, jotteivät: lapset pääse ryömimään kuivausrummun sisään tai piilottamaan esineitä kuivausrumpuun. kotieläimet pääse kiipeämään rummun sisään. 11

12 Tärkeitä turvallisuusohjeita Kuivausrumpua ei saa milloinkaan käyttää ilman nukkasihtejä tai jos nukkasihdit ovat vahingoittuneet. Nukkasihdit on puhdistettava säännöllisesti! Kuivausrumpua ei saa käyttää ilman kosteudentiivistintä. Jos puhdistat nukkasihdit ja hienosuodattimen vedellä, kuivaa ne huolellisesti. Märät nukkasihdit voivat aiheuttaa toimintahäiriöitä kuivauksen aikana! Kuivausrumpua ei saa sijoittaa tiloihin, joissa lämpötila voi laskea alle 0 C:n. Jo pelkästään jäätymispisteen lähellä olevat lämpötilat voivat heikentää kuivausrummun toimintaa. Poistopumppuun ja poistoletkuun jäätyvä vesi saattaa aiheuttaa vahinkoa. Jos käytät ulkoista poistovesiliitäntää, kiinnitä poistoletku huolellisesti, esimerkiksi käsienpesualtaaseen. Muuten letku voi pudota ja vettä voi tulvia lattialle. Tiivistynyt vesi on juomakelvotonta! Sen juominen voi olla vahingollista ihmisten ja eläinten terveydelle. Pidä kuivausrummun sijoitustila mahdollisimman puhtaana pölystä ja nukasta. Koneen ottamassa korvausilmassa olevat likahiukkaset voivat ajan mittaan tukkia kosteudentiivistimen. Älä koskaan pese kuivausrumpua suihkuttamalla vettä sen päälle! 12

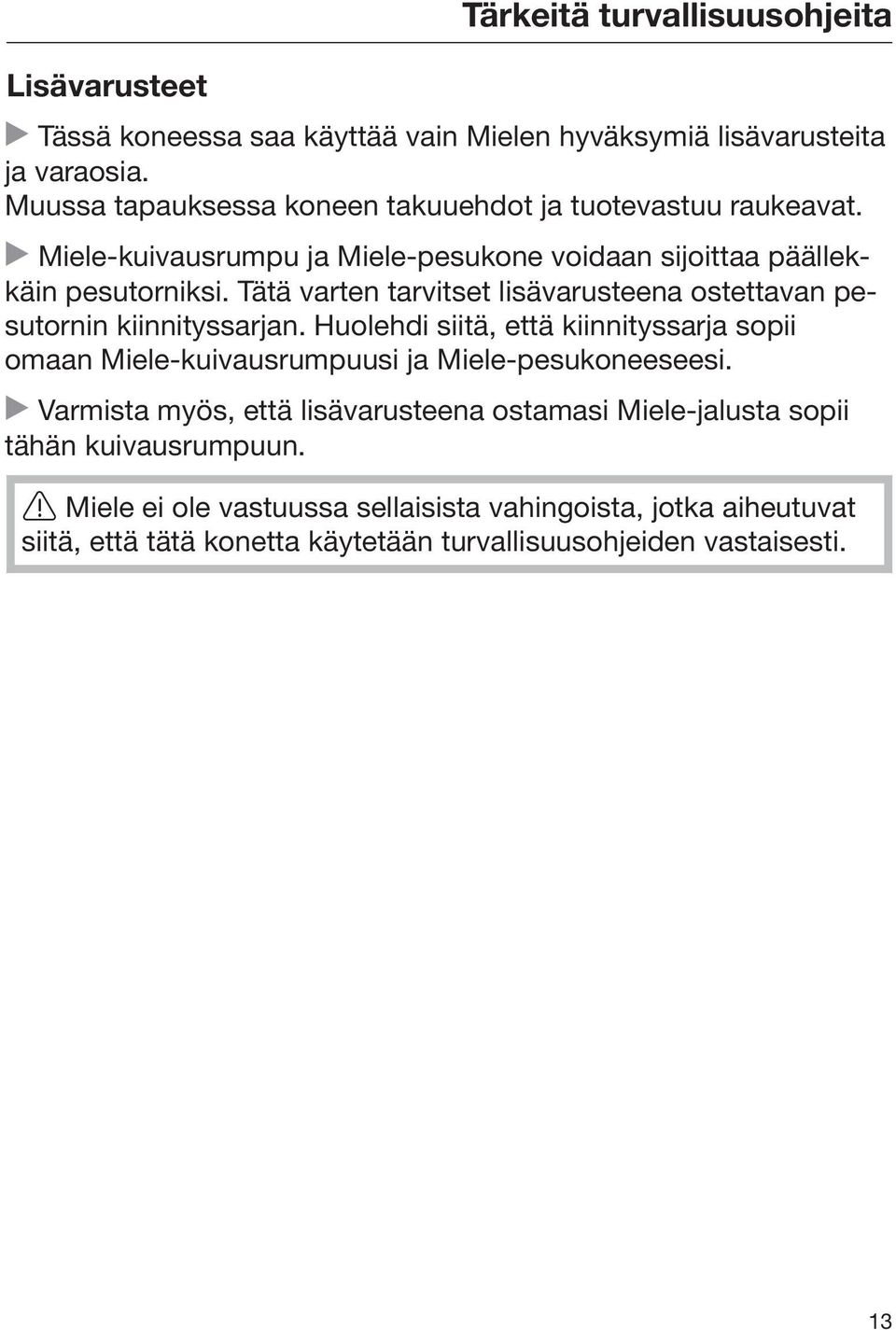

13 Lisävarusteet Tärkeitä turvallisuusohjeita Tässä koneessa saa käyttää vain Mielen hyväksymiä lisävarusteita ja varaosia. Muussa tapauksessa koneen takuuehdot ja tuotevastuu raukeavat. Miele-kuivausrumpu ja Miele-pesukone voidaan sijoittaa päällekkäin pesutorniksi. Tätä varten tarvitset lisävarusteena ostettavan pesutornin kiinnityssarjan. Huolehdi siitä, että kiinnityssarja sopii omaan Miele-kuivausrumpuusi ja Miele-pesukoneeseesi. Varmista myös, että lisävarusteena ostamasi Miele-jalusta sopii tähän kuivausrumpuun. Miele ei ole vastuussa sellaisista vahingoista, jotka aiheutuvat siitä, että tätä konetta käytetään turvallisuusohjeiden vastaisesti. 13

14 Kuivausrummun käyttö Ohjaustaulu a Näyttöruutu h min Ks. seuraava sivu. b Tarkistus-/häiriöilmoitukset Ks. kappale "Vianetsintä". Tunnuksella PC merkitty tarkistusmerkkivalo toimii optisena tiedonsiirtoliitäntänä Miele-huoltoa varten. c Painike Käynnistys Käynnistää kuivausohjelman. Merkkivalo vilkkuu, kun ohjelman voi käynnistää ja palaa yhtäjaksoisesti ohjelman ollessa käynnissä. d Ohjelmanvalitsin Kuivausohjelman valitsemiseen. Voit kääntää ohjelmanvalitsinta sekä myötä- että vastapäivään. e Virtakytkin Kytkee koneen päälle ja pois päältä. Kun kytket kuivausrummun päälle, näyttöruudussa näkyy vahvistuksena joko tai valitsemasi ohjelman kestoaika. f Painike Luukku Luukun voi avata tällä painikkeella myös koneen ollessa pois päältä. 14

15 Kuivausrummun käyttö Näyttöruutu h min Näyttöruudusta näet seuraavia tietoja: ohjelman kesto (h min = tuntia ja minuuttia) tarkistus- ja häiriöilmoitukset ohjelmoitavat toiminnot. Ohjelmoitavien toimintojen avulla voit sopeuttaa kuivausrummun elektroniikkaa vastaamaan paremmin omia tarpeitasi. Ks. tämän käyttöohjeen samannimistä kappaletta. Rummun valaisin Jos kuivausrumpu jää päälle ja luukku auki, rummun sisävalaisin sammuu itsestään muutaman minuutin kuluttua energian säästämiseksi. Ensimmäinen käyttökerta Kuivausrummun asennus ja liitännät on tehtävä ennen ensimmäistä käyttökertaa. Ohjelman arvioitu kestoaika Näyttöruudussa h min näkyy ohjelman arvioitu kestoaika (suuntaa-antava ennuste). Poikkeus: Aikaohjelmat kestävät näyttöruudussa näkyvän ajan. Arvioitu kestoaika voi olla erilainen jokaisella kuivauskerralla, koska siihen vaikuttavat seuraavat tekijät: pyykin jäännöskosteus linkouksen jäljiltä, pyykin laji, täyttömäärä, huoneenlämpötila ja sähköverkon jännitteenvaihtelut. Siksi oppiva elektroniikka sopeuttaa kuhunkin kuivauskertaan käytettävän ajan edellisten tekijöiden perusteella, jolloin kestoaika tarkentuu koko ajan. Elektroniikka tarkkailee kestoaikaennustetta kuivauksen aikana, mikä voi muuttaa jäljellä olevaa ohjelma-aikaa hyppäyksittäin. 15

16 Ohjeita kuivausta varten Tekstiilien hoito-ohjeet Kuivaus Normaali/korkea lämpötila Alhainen lämpötila Rumpukuivaus kielletty Silitys ja kuumamankelointi Erittäin kuuma Kuuma Lämmin Silitys/kuumamankelointi kielletty Ohjeita kuivausta varten Jos täytät koneen liian täyteen, tekstiilit kuluvat, kuivaustulos jää tavanomaista huonommaksi ja tekstiilit voivat rypistyä. Älä täytä kuivausrumpua liian täyteen! Noudata aina enimmäistäyttömääriä, katso ohjelmanvalintataulukon ohjeita. Avaa takit, jotta ne kuivuvat tasaisesti sisä- ja ulkopuolelta. Älä laita kuivausrumpuun likomärkää pyykkiä! Linkoa tekstiilejä pesun jälkeen vähintään 30 sekuntia. Kuivaa sekalainen pyykki, joka koostuu puuvillapyykistä, kirjopyykistä ja siliävistä kuiduista kuivausohjelmalla Automatic plus. Villa ja villasekoitteet vanuvat ja kutistuvat helposti. Käsittele näitä tekstiilejä vain ohjelmalla Villan viimeistely. Untuvatäytteisten tekstiilien sisällä oleva hieno kuitu voi olla kutistuvaa. Käsittele näitä tekstiilejä vain erikoisohjelmalla Hellävarainen sileytys. Aidot pellavatekstiilit saattavat menettää muotonsa. Kuivaa pellavatekstiilejä vain, jos valmistaja suosittelee sitä hoito-ohjeessa. Joustavat puuvillakankaat (esim. T- paidat, alusvaatteet) kutistuvat usein ensimmäisillä pesukerroilla. Älä kuivaa tällaisia vaatteita liian kuiviksi. Kiinnitä jo vaatetta ostaessasi huomiota sen kutistumisominaisuuksiin ja osta mahdollisuuksien mukaan hieman kokoasi suurempi vaate. Siliävät tekstiilit voivat rypistyä normaalia enemmän, jos täytät kuivausrummun liian täyteen. Tämä koskee varsinkin erityisen arkoja kuituja (esim. paidat, paitapuserot). Valitse ohjelma Siliävät kuidut ja vähennä kuivausrummun täyttömäärää. Tärkätyn pyykin voi myös kuivata kuivausrummussa. Käytä tällöin tärkkäykseen kaksinkertainen määrä tärkkiä, jotta saat toivotun tuloksen. Uudet, värikkäät tekstiilit tulee pestä huolellisesti ennen ensimmäistä kuivauskertaa. Niitä ei myöskään saa kuivata yhdessä vaaleiden tekstiilien kanssa, koska tekstiileistä saattaa irrota väriä (myös kuivausrummun muoviosiin). Niistä saattaa myös tarttua värillistä nukkaa muihin vaatteisiin. 16

17 Näin käytät kuivausrumpuasi Pikakäyttöohje Jos haluat nopeasti saada käsityksen siitä, miten kuivausrumpua käytetään, seuraa tekstin numeroituja kohtia (,,,...). Pyykin esivalmistelu Pöyhi pestyt tekstiilit ilmaviksi ja lajittele ne haluamasi kuivuusasteen,... kuitu- tai kangaslaadun,... koon,... linkouksen jälkeisen jäännöskosteuden mukaan. Näin saat tasaisimman kuivaustuloksen. Poista pyykin seasta mahdolliset pesuaineen annosteluvälineet (esim. pesupallo). Tällaiset osat voivat sulaa kuivauksen aikana ja vahingoittaa pyykkiä tai kuivausrumpua. Tarkista saumojen kunto, jottei tekstiileistä pääse irtoamaan täytettä. Sulje napitettavat tyynyliinat ja pussilakanat, jottei niiden sisään pääse muuta pyykkiä. Sulje vetoketjut, hakaset ja lehtiäiset. Sido kiinni kangasvyöt ja resorinauhat. Jos kaarituellisten rintaliivien kaarituet ovat irronneet, sido ne kiinni ennen kuivausta. Kytke kuivausrumpu päälle Voit kytkeä kuivausrummun päälle myös vasta sitten, kun olet jo laittanut pyykin koneeseen. Tällöin rummun valaisin ei syty (energian säästämiseksi). Kytke kuivausrumpu päälle painamalla painiketta. Laita pyykki kuivausrumpuun Avaa luukku painamalla Luukku-painiketta. Aseta lajittelemasi pyykki ilmavasti rumpuun. Älä täytä kuivausrumpua liian täyteen. Pyykki ei kuivu kunnolla ja lisäksi se rypistyy helposti. Noudata kohdassa "Ohjelmanvalintataulukko" mainittuja enimmäistäyttömääriä. Tarkista aina ennen kuin suljet luukun, että luukun nukkasihti on kunnolla paikallaan. Kun suljet luukun, tarkista ettei pyykkiä jää täyttöluukun ja täyttöaukon väliin. Sulje luukku heilauttamalla se kevyesti kiinni. Voit myös painaa sen kiinni luukun lukon kohdalta. 17

18 Näin käytät kuivausrumpuasi Valitse ohjelma Kierrä ohjelmanvalitsin haluamasi ohjelman kohdalle. Käynnistä ohjelma Paina nyt vilkkuvaa Käynnistys-painiketta. Käynnistys-painikkeen merkkivalo palaa yhtäjaksoisesti. Huomaa: Näyttöruudussa näkyvä kestoaika on vain suuntaa-antava ennuste ja se voi muuttua ohjelman aikana. Ohjelman jälkeen - ota pyykki pois koneesta Lämmitysvaiheen jälkeen seuraa jäähdytysvaihe, joka jäähdyttää pyykkiä. Ohjelma on päättynyt vasta, kun näyttöruudussa palaa ja kuivausrummusta kuuluu merkkiääni. Valitsemasi ohjelman mukaan rumpu pyörii ohjelman päätyttyä erityisellä pöyhintärytmillä. Pöyhintä vähentää tekstiilien rypistymistä, jos et ota pyykkiä pois kuivausrummusta heti ohjelman päätyttyä (ei Villan viimeistely-ohjelmassa). Kesto: muutettavissa, ks. kappaletta "Ohjelmoitavat toiminnot). Paina Luukku-painiketta. Avaa luukku. Ota pyykki pois koneesta. Tarkista ettei rumpuun jää yhtään vaatekappaletta. Rumpuun unohtuneet pyykit voivat vahingoittua seuraavalla käyttökerralla, koska ne kuivuvat liikaa. Kytke kuivausrumpu pois päältä painamalla painiketta. Puhdista nukkasihdit. Sulje luukku. Tyhjennä vedenkeruuastia. Vinkki: Jos tiivistynyt vesi johdetaan poistoletkun kautta kuivausrummun ulkopuolelle, vedenkeruuastiaa ei luonnollisesti tarvitse tyhjentää. 18

19 Ohjelman kulun muuttaminen Käynnissä olevan ohjelman - vaihtaminen Käynnissä olevaa ohjelmaa ei voi enää muuttaa (tahattomien muutoksien estämiseksi). Jos siirrät ohjelmanvalitsimen asentoa, näyttöruudussa näkyy, kunnes kierrät ohjelmanvalitsimen takaisin alkuperäiseen asentoon. Jos haluat vaihtaa ohjelman kokonaan toiseen, sinun on ensin lopetettava käynnissä oleva ohjelma.... lopettaminen Kierrä ohjelmanvalitsin asentoon Seis. Ohjelma jäähdyttää ensin tekstiilit, jos ohjelma on saavuttanut tietyn kuivausajan ja -lämpötilan. Vasta kun näyttöruudussa näkyy, ohjelma on päättynyt. Kytke kuivausrumpu pois päältä ja takaisin päälle. Valitse ja käynnistä haluamasi uusi ohjelma. Pyykin lisääminen/poistaminen Käynnistä ohjelma uudelleen välittömästi, kun olet lisännyt tai poistanut pyykkiä. Muussa tapauksessa sinun on otettava pyykit kokonaan koneesta ja levitettävä ne jäähtymään! Palovamman vaara! Kuivausrummun rumpu kuumenee kuivauksen aikana. Kun avaat kuivausrummun luukun kesken kuivauksen, älä kosketa rummun takaseinää! Paina Luukku-painiketta. Lisää tai ota pois haluamasi pyykki. Sulje luukku. Paina Käynnistys-painiketta. Ohjelman kesto Jos muutat ohjelman kulkua, näyttöruudussa näkyvä jäljellä oleva aika h min voi muuttua. 19

20 Ohjelmanvalintataulukko Puuvilla Kaappikuiva+, Kaappikuiva ** Pyykin laji Yksi- tai monikerroksiset puuvillatekstiilit: T-paidat, alusvaatteet, vauvanvaatteet, työvaatteet, takit, peitot, essumekot, puserot, froteiset käsipyyhkeet/kylpypyyhkeet/kylpytakit, puuvilla-/froteevuodevaatteet. Huomautus enintään 7,0 kg* Ohjelma Puuvilla Kaappikuiva on energiankulutukseltaan järkevin valinta normaalikostean puuvillapyykin kuivaamiseen. Kaappikuiva Hellävarainen Ominaisuudet Silityskuiva, Kostea Pyykin laji Huomautus * Kuivan pyykin paino Tällä toiminnolla kuivaat arat tekstiilit alemmassa lämpötilassa (hoito-ohjeen merkintä, esim. akryyli), jolloin ohjelman kesto vastaavasti pitenee. Toiminto kuivaa tekstiilit kuivuusasteeseen Kaappikuiva, Puuvilla- ja pellavatekstiilit, jotka silitetään tai mankeloidaan: pöytäliinat, vuodevaatteet, tärkätty pyykki. Säilytä mankeloitava pyykki rullattuna, jotta se pysyisi kosteana mankelointiin saakka. ** Ohjeita vertailutestejä varten: Energiamerkintäasetuksen 392/2012/EU mukainen vertailutestiohjelma normin EN mukaisesti mitattuna 20

21 Siliävät kuidut Kaappikuiva, Silityskuiva Pyykin laji Siliävät tekstiilit, jotka on valmistettu synteettisistä tai sekoitekuiduista: työvaatteet, neuleet, hameet, housut, paidat, pöytäliinat, sukat. Huomautus Ohjelmanvalintataulukko enintään 3,5 kg* Kun valitset kuivuusasteen Silityskuiva, kone kuivaa pyykin tekstiililajin ja (normaalia pienemmän) täyttömäärän perusteella mahdollisimman rypyttömäksi. Kaappikuiva Hellävarainen Ominaisuudet Automatic plus Pyykin laji Aikaohjelmat 30 min lämmin Pyykin laji 15 min kylmä Pyykin laji * Kuivan pyykin paino Tällä toiminnolla kuivaat arat tekstiilit alemmassa lämpötilassa (hoito-ohjeen merkintä, esim. akryyli), jolloin ohjelman kesto vastaavasti pitenee. Toiminto kuivaa tekstiilit kuivuusasteeseen Kaappikuiva, enintään 5,0 kg* Sekalaista pyykkiä varten, jossa on sekä ohjelmiin Puuvilla että Siliävät kuidut tarkoitettuja tekstiilejä enintään 7,0 kg* Monikerroksiset tekstiilit, jotka kuivuvat epätasaisesti ja vaativat siten erilaisia kuivumisaikoja: esim. takit, tyynyt, makuupussit tai muut paksut tekstiilit. Yksittäisten vaatekappaleiden kuivaamiseen: esim. suuri kylpypyyhe, uimavaatteet, kylpytakki. Tekstiilit, jotka on tarkoitus vain tuulettaa ja puhdistaa pölystä 21

22 Ohjelmanvalintataulukko Hellävarainen sileytys Pyykin laji Huomautus Villan viimeistely Pyykin laji Huomautus * Kuivan pyykin paino Puuvilla- tai pellavatekstiilit enintään 1,0 kg* Puuvillasta, puuvillasekoitteesta tai synteettisistä kuiduista valmistetut siliävät tekstiilit: puuvillahousut, anorakit, paidat Ohjelma sileyttää tekstiileistä niihin linkouksen aikana syntyneitä ryppyjä. Tekstiilit eivät kuivu täysin kuiviksi. Ota tekstiilit pois kuivausrummusta heti ohjelman jälkeen ja ripusta ne kuivumaan. enintään 2,0 kg* Villatekstiilit, villasekoitteista valmistetut tekstiilit: villapuserot, neuletakit, sukat Ohjelma pöyhii villatekstiilejä hetken ajan, jolloin niistä tulee ilmavia. Ohjelma ei kuivaa tekstiilejä, vaan nopeuttaa niiden kuivumista. Ota tekstiilit pois koneesta heti ohjelman jälkeen 22

23 Puhdistus ja hoito Vedenkeruuastian tyhjentäminen Kuivauksen aikana tiivistyvä vesi kertyy vedenkeruuastiaan. Tyhjennä vedenkeruuastia jokaisen käyttökerran jälkeen! Kun vedenkeruuastia on täynnä, ohjelma keskeytyy ja ohjaustaulussa syttyy merkkivalo Tyhjennä vedenkeruuastia. Merkkivalo sammuu, kun avaat ja suljet luukun kuivausrummun ollessa kytkettynä päälle. Tyhjennä vedenkeruuastia. Työnnä vedenkeruuastia takaisin kuivausrumpuun. Tiivistynyt vesi voi olla haitallista ihmisten ja eläinten terveydelle. Älä siksi juo sitä! Voit kuitenkin käyttää tiivistynyttä vettä esim. höyrysilitysraudassa tai ilmankostuttimessa. Suodata tällöin vesi varmuuden vuoksi hienon siivilän tai kahvinsuodatinpaperin läpi. Näin vesi puhdistuu hienoimmastakin nukasta. Vedä vedenkeruuastia ulos. Kanna vedenkeruuastiaa vaakasuorassa, jottei siitä pääse valumaan vettä. Pidä tällöin astiaa sekä etulevystä että takapäädystä. 23

24 Puhdistus ja hoito Nukkasihtien suodatinpinnat Puhdistusväli Nukkasihtien suodatinpinnat (luukussa ja täyttöaukon alareunassa) on ehdottomasti puhdistettava jokaisen käyttökerran jälkeen! Tarkista nukkasihdit lisäksi aina, kun merkkivalo Puhdista ilmakanavat syttyy. Kuivapuhdistus Vinkki: Poista nukka puhallintilasta pölynimurilla. Pyyhi tai imuroi nukka sihdin pinnalta. Vedä luukun nukkasihti (1) ulos kotelostaan. Poista myös luukun reikiin kertynyt nukka sihtikotelossa olevan raon kautta. Käytä puhdistukseen pulloharjaa tai pölynimurin rakosuutinta. Puhdista myös luukussa oleva tiiviste (2) kostealla liinalla. Pyyhi tai imuroi nukka myös täyttöaukon alareunassa olevien nukkasihtien pinnalta. Aseta lopuksi puhdistettu nukkasihti oikeinpäin takaisin paikalleen. Työnnä sihtiä vasteeseen saakka. Sulje luukku. 24

25 Puhdistus ja hoito Nukkasihtien puhdistus vedellä Jos nukka on pinttynyttä tai jos nukkasihdit ovat tukossa, voit huuhtoa ne myös kuumalla juoksevalla vedellä. Vedä nukkasihti ulos luukusta. Voit myös irrottaa molemmat täyttöaukon alareunassa olevat nukkasihdit: Takaisin asettaminen Nukkasihtien on oltava täysin kuivia ennen kuin asetat ne paikoilleen. Märät nukkasihdit voivat aiheuttaa toimintahäiriöitä kuivauksen aikana! Aseta luukun nukkasihti oikeinpäin takaisin paikalleen. Työnnä sihtiä vasteeseen saakka. Aseta täyttöaukon nukkasihdit paikoilleen ensin alhaalta ja paina niitä sitten ylhäältä. Lukitse lopuksi molempien nukkasihtien lukitusvivut (niin, että ne napsahtavat kunnolla paikalleen). Kierrä vasemman- ja oikeanpuoleisen nukkasihdin lukitusvipua (kunnes tunnet selvän napsahduksen). Tartu lukitusvipuun ja vedä nukkasihtejä ulos rummun keskiosaa kohti. Puhdista kaikki nukkasihdit kuumalla juoksevalla vedellä. Kuivaa lopuksi nukkasihdit huolellisesti, mutta varovasti. Puhdista samalla nukkasihtien alla oleva ilmankiertoalue, esimerkiksi pölynimurilla. 25

26 Puhdistus ja hoito Kuivausrumpu Irrota kuivausrumpu sähköverkosta. Älä koskaan käytä hankausaineita, liuottimia, lasinpesuaineita tai yleispuhdistusaineita, sillä ne voivat vahingoittaa muovipintoja ja muita koneen osia. Puhdista kuivausrumpu vain kevyesti kostutetulla liinalla, jossa on vähän mietoa pesuainetta. Puhdista myös luukun sisäpuolinen tiiviste kostealla liinalla. Kuivaa lopuksi kaikki osat pehmeällä pyyhkeellä. Rummun ja koneen muut teräksiset osat voit puhdistaa ruostumattoman teräksen puhdistukseen tarkoitetulla aineella, mutta tämä ei ole useinkaan välttämätöntä. 26

27 Puhdistus ja hoito Kosteudentiivistimen puhdis tus Tarkista kosteudentiivistin kerran vuodessa ja puhdista se tarvittaessa. Tarkista nukkasihdit ja kosteudentii vistin lisäksi aina, kun merkkivalo Puhdista ilmakanavat syttyy. Pesuainejäämät, hiukset ja hieno nuk ka voivat tukkia kosteudentiivistimen. Myös koneen ottamassa korvausil massa olevat likahiukkaset voivat ajan mittaan aiheuttaa tukkeutumia. Kosteudentiivistimen irrottaminen Käännä tiivistimen sisäkannen luki tusvipu alaspäin. Avaa sisäkansi vetämällä sitä ulos päin. Irrota sisäkansi nostamalla sitä vinosti ylöspäin. Avaa kosteudentiivistimen luukku mukana toimitetulla keltaisella vivulla. Työnnä vipu luukun keskiosan yläreu naan ja vipua luukku varovasti auki (ks. kuvan nuoli). Käännä kosteudentiivistimen lukitus vipu ylöspäin (siten että lukitusvivun hakanen napsahtaa irti urastaan). Irrota luukku vetämällä sitä vinosti ylöspäin. Laita luukku syrjään. 27

28 Puhdistus ja hoito Mikäli kosteudentiivistimessä ei ole nukkaa: Aseta kosteudentiivistin takaisin paikalleen (ks. seuraavaa sivua). Mikäli nukkaa on näkyvissä: Puhdista kosteudentiivistin seuraavassa kuvatulla tavalla. Tartu kosteudentiivistimen silmukkaan etusormella ja vedä kosteudentiivistin ulos aukostaan. Kosteudentiivistimen puhdistus Pidä kosteudentiivistintä ehdottomasti vain seuraavissa kahdessa kuvassa esitetyissä asennoissa! Kosteudentiivistimen tarkistaminen Huuhtele kosteudentiivistin pitkältä sivulta vesisuihkun avulla. Pidä kosteudentiivistintä valoa vasten ja tarkista, näkyykö kosteudentiivistimen sisällä nukkaa. Oheisen kuvan nuolet osoittavat, mistä suunnasta sinun kannattaa katsoa kosteudentiivistimen läpi. 28

29 Puhdistus ja hoito Kosteudentiivistimen aukon tarkistaminen ja puhdistaminen Huuhtele kosteudentiivistin etupuolelta vesisuihkun avulla. Tarkista, että kaikki kosteudentiivistimessä ollut nukka on huuhtoutunut pois (ks. kohtaa "Kosteudentiivistimen tarkistaminen"). Toista huuhtelu kunnes kaikki nukka on poissa. Tarkista myös, että kosteudentiivistimen tiivistekumit ovat puhtaat. Älä koskaan irrota tiivistekumeja! Tiivistekumit eivät saa myöskään olla mutkalla! Ravistele tiivistintä voimakkaasti, kunnes sen sisällä ei enää näy vesipisaroita. Tarkista kuivausrummun sisällä oleva kosteudentiivistimen aukko ylimääräisen nukan varalta. Jos aukossa näkyy nukkaa, pyyhi nukka kostealla liinalla vain niistä kohdista, joihin yletyt käsin. 29

30 Puhdistus ja hoito Kosteudentiivistimen asettaminen paikalleen Työnnä kosteudentiivistin perille asti (niin pitkälle kuin se menee) kuivausrummussa olevaan aukkoon. Kosteudentiivistimen silmukan on tultava ylöspäin. Käännä tiivistimen lukitusvipu takaisin vaaka-asentoon siten, että lukitusvivun hakanen napsahtaa selvästi alhaalla olevaan uraansa. Ennen kuin asetat sisäkannen paikalleen, varmista että tiivistekumi on painettuna paikalleen uraansa. Muussa tapauksessa sisäkansi ei sulkeudu tiiviisti! Sulje sisäkansi tämän jälkeen ja lukitse kansi sen omalla lukitusvivulla. Kun sisäkansi on lukossa, lukitusvivun tulee olla vaakasuorassa asennossa. Aseta lopuksi kosteudentiivistimen luukku paikalleen ja paina sitä yläreunasta, kunnes se napsahtaa kiinni. Tiivistyneen veden poistojärjestelmä on tiivis ainoastaan, kun kosteudentiivistin ja sen sisäkansi on asetettu kunnolla paikalleen ja lukittu oikein! Aseta sisäkansi paikalleen siten, että sen kiinnityshakaset tulevat alaspäin. Pidä sisäkantta vinossa asennossa ja paina kevyesti alaspäin. 30

31 Ohjeita häiriötilanteiden varalle Vianetsintä Useimmat kuivausrummun päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit poistaa itse. Monissa tapauksissa säästät sekä aikaa että rahaa, kun sinun ei tarvitse kutsua huoltoliikettä paikalle. Seuraavien taulukoiden tarkoituksena on auttaa sinua löytämään häiriön tai vian mahdollinen syy. Sähkölaitteiden korjaukset on aina annettava valtuutetun huoltoliikkeen tehtäviksi. Asiattomista korjauksista voi aiheutua vaaratilanteita koneen käyttäjälle. Tarkistus- ja häiriöilmoitukset Ongelma Merkkivalo Tyhjennä vedenkeruuastia palaa ja ohjelma on keskeytynyt. Koneesta kuuluu merkkiääni. Ohjelma keskeytyy. Koneesta kuuluu mahdollisesti merkkiääni ja merkkivalo Puhdista ilmakanavat tai Tyhjennä vedenkeruuastia vilkkuu. Ohjelma keskeytyy, näyttöruudussa näkyy Syy ja toimenpide Vedenkeruuastia on täynnä tai poistovesiletku on mutkalla. Tyhjennä vedenkeruuastia. Tarkista poistovesiletku. Merkkivalo sammuu, kun avaat ja suljet luukun kuivausrummun ollessa kytkettynä päälle. Häiriölle voi olla monia syitä. Kytke kuivausrumpu pois päältä ja takaisin päälle. Käynnistä haluamasi ohjelma. Jos ohjelma keskeytyy uudelleen ja merkkivalo vilkkuu edelleen, koneessa on tekninen häiriö. Ota yhteyttä valtuutettuun Miele-huoltoliikkeeseen. Kyseessä ei ole häiriö. Joissakin ohjelmissa elektroniikka tunnistaa, että kuivausrummussa ei ole tarpeeksi tai ei lainkaan pyykkiä ja keskeyttää ohjelman. Myös jo valmiiksi kuivien vaatekappaleiden kuivaaminen voi aiheuttaa saman. Avaa ja sulje luukku, niin voit jatkaa kuivaamista. Kuivaa yksittäiset vaatekappaleet jatkossa ohjelmalla Aikaohjelmat lämmin. 31

32 Vianetsintä Ongelma Merkkivalo Käynnistys vilkkuu hitaasti ja näyttöruutu pysyy pimeänä. Merkkivalo Puhdista ilmakanavat syttyy ohjelman päätyttyä. Ohjelma keskeytyy ja merkkivalo Puhdista ilmakanavat palaa yhtäjaksoisesti Ohjelman päätyttyä näytössä vilkkuu palkkeja: Näyttöruudussa näkyy Syy ja toimenpide Kuivausrumpu on siirtynyt valmiustilaan. Kyseessä ei ole häiriö, vaan elektroniikan normaali toiminta. Ks. "Valmiustilan valinta" kappaleesta "Ohjelmoitavat toiminnot". Nukka on liannut ilmakanavat. Puhdista nukkasihdit. Puhdista kosteudentiivistin. Merkkivalo sammuu, kun avaat ja suljet luukun kuivausrummun ollessa kytkettynä päälle. Nukka on tukkinut ilmakanavat kokonaan. Puhdista nukkasihdit ja kosteudentiivistin. Merkkivalo sammuu, kun avaat ja suljet luukun kuivausrummun ollessa kytkettynä päälle. Ohjelma on päättynyt, mutta kuivausrumpu jatkaa vielä pyykin jäähdyttämistä. Voit ottaa pyykin pois koneesta ja levitellä sen jäähtymään tai antaa pyykin jäähtyä koneessa. Olet muuttanut ohjelmanvalitsimen asentoa ohjelman käynnistämisen jälkeen. Kierrä ohjelmanvalitsin alkuperäisen ohjelman kohdalle, niin näyttöruutu alkaa jälleen osoittaa jäljellä olevaa aikaa. 32

33 Vianetsintä Kuivaustulos ei ole tyydyttävä Ongelma Pyykki ei ole kuivunut tarpeeksi. Pyykistä tai höyhenillä täytetyistä tyynyistä muodostuu epämiellyttävää hajua kuivauksen aikana. Tekokuitutekstiilit ovat sähköisiä kuivauksen jälkeen. Nukkasihteihin on kertynyt paljon nukkaa Syy ja toimenpide Olet laittanut kuivausrumpuun liian erityyppisiä tekstiilejä. Jatka kuivaamista ohjelmalla Aikaohjelmat lämmin. Valitse jatkossa tekstiileille sopiva ohjelma. Huomaa, että voit itse säätää joidenkin ohjelmien jäännöskosteutta. Ks. kappaletta "Ohjelmoitavat toiminnot". Olet käyttänyt pyykin pesuun liian vähän pesuainetta. Höyhenien ominaisuuksiin kuuluu, että ne tuottavat hajua lämmetessään. Pyykki: Käytä pyykin pesuun riittävästi pesuaineita. Tyynyt: Anna tyynyjen tuulettua kuivausrummun ulkopuolella. Käytä kuivausrummussa tuoksupatruunaa (erikseen ostettava lisävaruste), jos haluat jonkin tietyn tuoksun pyykkiisi. Synteettiset kuidut keräävät herkästi staattista sähköä. Voit vähentää sähköisyyttä käyttämällä pesun yhteydessä huuhteluainetta. Tekstiileistä irtoaa kuivauksen aikana nukkaa, joka on muodostunut pääosin niiden käytössä, mutta osittain myös pesun aikana. Rumpukuivaus ei juurikaan vaikuta nukan muodostumiseen. Syntynyt nukka kertyy kuivausrummun nukkasihteihin luukussa ja täyttöaukon alareunassa, joista se on helppo poistaa. Ks. kappale "Puhdistus ja hoito". 33

34 Vianetsintä Muita häiriötilanteita Ongelma Kosteudentiivistimen puhdistuksen jälkeen koneesta valuu vettä. Kuivausohjelma ei käynnisty. Rummun sisävalo ei pala. Syy ja toimenpide Kosteudentiivistin ja/tai sen sisäkansi eivät ole kunnolla paikoillaan tai niitä ei ole suljettu oikein. Sen aukon pohjalla, jonne kosteudentiivistin työnnetään, voi olla nukkaa. Tarkista, että kosteudentiivistin ja sen kansi ovat kunnolla paikoillaan ja että ne on suljettu oikein. Tarkista myös kumitiivisteet. Poista näkyvä nukka kosteudentiivistimen aukon pohjalta pyyhkimällä pohja liinalla. Häiriölle voi olla monia syitä. Työnnä pistotulppa pistorasiaan Kytke kuivausrumpu päälle Sulje kuivausrummun luukku Tarkista sulakekeskuksen sulake Huoneistossa on ehkä ollut sähkökatko? Kun sähkönsaanti palaa, kesken jäänyt ohjelma käynnistyy automaattisesti. Sisävalo sammuu automaattisesti energian säästämiseksi. Kytke kuivausrumpu pois päältä ja takaisin päälle. Jos hehkulamppu on rikki, vaihda se tämän kappaleen lopussa annettujen ohjeiden mukaisesti. 34

35 Vianetsintä Ongelma Kuivaus kestää liian kauan tai ohjelma keskeytyy itsestään.* Syy ja toimenpide Sijoitustilassa on liian lämmintä. Tuuleta sijoitustila perusteellisesti. Pesuainejäämät, hiukset ja hieno nukka voivat tukkia ilmakanavat. Puhdista nukkasihdit ja kosteudentiivistin (ks. kappale "Puhdistus ja hoito"). Luukun alla olevat ilmankiertosäleiköt ovat tukossa. Poista pyykkikori tai muut esteet imuaukon edestä. Olet laittanut nukkasihdit paikalleen märkinä. Nukkasihtien on ehdottomasti oltava kuivia. Tekstiilit ovat liian märkiä. Linkoa tekstiilit jatkossa suuremmalla linkousnopeudella. Rumpu on liian täynnä. Noudata kunkin ohjelman enimmäistäyttömäärää. Metallisten vetoketjujen vuoksi elektroniikka ei ole pystynyt arvioimaan kuivuusastetta oikein. Avaa jatkossa vaatteiden vetoketjut. Jos ongelma toistuu, kuivaa jatkossa vaatteet, joissa on pitkä vetoketju, ohjelmalla Aikaohjelmat lämmin. * Ennen kuin käynnistät ohjelman uudelleen: Kytke kuivausrumpu pois päältä ja takaisin päälle. 35

36 Vianetsintä Hehkulampun vaihtaminen Irrota kuivausrumpu sähköverkosta. Avaa luukku. Täyttöaukon yläreunassa näet aukitaitettavan hehkulampun suojuksen. Vaihda hehkulamppu uuteen. Taita suojus takaisin ylös ja paina suojusta oikealta ja vasemmalta puolelta, kunnes se napsahtaa kuuluvasti paikalleen. Sulje suojus huolellisesti. Sulje suojus huolellisesti. Suojuksen alle voi muuten päästä vettä, joka aiheuttaa oikosulun. Työnnä kevyesti painamalla jokin ohut (ei kuitenkaan terävä) työkalu* sivusuunnassa suojuksen reunan alle. * esim. leveäkärkinen ruuvimeisseli Napsauta suojus auki painamalla työkalua kevyesti ja kiertämällä samalla rannettasi. Suojus taittuu alaspäin auki. Käytä ainoastaan Miele-kauppiaaltasi tai Miele-huoltoliikkeestä saatavaa lämmönkestävää hehkulamppua. Hehkulamppu ei saa olla arvokilvessä tai lampunsuojuksessa mainittua arvoa tehokkaampi. Kierrä hehkulamppu irti vastapäivään. 36

37 Miele-huolto Korjaukset Ellet saa itse poistetuksi toimintahäiriötä, ota yhteys Miele-kauppiaaseen tai valtuutettuun Miele-huoltoliikkeeseen. Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat käyttöohjeen takasivulla olevasta puhelinnumerosta. Huollolle tärkeät tyyppi- ja valmistusnumerot löytyvät arvokilvestä, joka on täyttöaukon alapuolella oikealla: Kuivauskori Kuivauskorissa voit kuivata tai tuulettaa tuotteita, jotka eivät kestä mekaanista liikettä. Tuoksupatruuna Käytä tuoksupatruunaa, kun haluat kuivausrummussa kuivatun pyykin tuoksuvan erityisen hyvälle. Tarvitset lisäksi tuoksupatruunan pidikkeen, joka kiinnitetään nukkasihtiin. Takuuehdot ja takuuaika Tälle kuivausrummulle on myönnetty kahden (2) vuoden takuu. Lisätietoja takuuehdoista löydät erillisestä takuuvihkosesta. Erikseen ostettavat lisävarusteet Mahdollisia lisävarusteita ja varaosia tähän kuivausrumpuun saat Miele-kauppiaaltasi tai valtuutetusta Miele-huoltoliikkeestä. Voit tilata näitä ja monia muita mielenkiintoisia tuotteita myös verkkokaupastamme 37

38 Asennus ja liitännät Näkymä etupuolelta a Verkkoliitäntäjohto b Vedenkeruuastia tyhjennä kuivauksen jälkeen c Ohjaustaulu d Luukku e Kosteudentiivistimen luukku f Neljä säätöjalkaa g Tiivistyneen veden poistoletku 38

39 Asennus ja liitännät Näkymä takapuolelta Kuivausrummun kansilevyn takana on uloke, josta koneeseen voidaan tarttua kuljetuksen aikana. Kun siirrät kuivausrummun pakkausalustalta sijoituspaikkaan, nosta konetta etupuolelta alhaalta säätöjaloista ja takapuolelta koneen kansilevyn ulokkeesta. Sijoitus työtason alle Asennussarjan* asennus ja purkaminen on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäväksi. a Kansilevyn takana olevat kohdat, josta koneeseen voidaan tarttua kuljetuksen aikana (nuolet) b Ilmanottoaukko kosteudentiivistimen jäähdyttämiseksi c Verkkoliitäntäjohto d Tiivistyneen veden poistoletku e Varusteet poistoletkun liittämiseksi viemäriputken liittimeen: letkunkiristin, sovitin ja letkunpidike Sijoituspaikka Älä sijoita kuivausrumpua tilaan, jossa täyttöluukun avautumisalueelle osuu suljettava ovi, työntöovi tai vastakkaiseen suuntaan avautuva ovi. Kuivausrummun siirtäminen sijoituspaikkaan Työtason alle asennusta varten tarvitset asennussarjan*. Asennussarjan mukana toimitettu päällyslevy asennetaan kuivausrummun kansilevyn tilalle. Sähköturvallisuuden vuoksi päällyslevy on ehdottomasti asennettava paikalleen! Asennussarjan mukana toimitetaan erillinen asennusohje. Jos sijoitat kuivausrummun työtason alle, kuivausajat voivat pidetä hieman. Kuivausrummun pistorasian on oltava koneen lähellä ja siihen on päästävä helposti käsiksi. Jos sijoitusaukon korkeus on: mm, tarvitset koneeseen pitemmät säätöjalat* / mm, tarvitset erillisen tasoituskehyksen*, tai tarvittaessa kaksi. Pesutorni Voit sijoittaa tämän kuivausrummun ja Miele-pesukoneen päällekkäin pesutorniksi. Asennukseen tarvitset erillisen välilevysarjan* (WTV). *erikseen ostettava Miele-lisävaruste 39

40 Asennus ja liitännät Kuivausrummun suoristaminen Kuivausrummun pohjan ja lattian välistä ilmarakoa ei saa missään tapauksessa tukkia pitkänukkaisilla matoilla, jalustalistoilla tms. esineillä. Muussa tapauksessa laite ei saa tarpeeksi kylmää korvausilmaa. Älä tuki tai peitä laitteen etupuolella olevia jäähdytysilma-aukkoja esim. pyykkikorilla tms. esineillä. Muuten kosteudentiivistin ei saa tarpeeksi korvausilmaa. Kuivausrumpu on asetettava luotisuoraan. Vain tällöin se voi toimia moitteettomasti. Voit tasata lattian epätasaisuuksia kiertämällä säätöjalkoja. Sijoituspaikan ilmanvaihto Kuivauksen aikana koneen ottama korvausilma poistuu ilmanpoistoaukosta koneen etupuolelta, mikä lämmittää huoneilmaa. Siksi sinun on huolehdittava sijoituspaikan hyvästä ilmanvaihdosta, varsinkin jos huonetila on pieni, esimerkiksi avaamalla ikkuna. Muussa tapauksessa kuivausajat pitenevät. Kun siirrät konetta myöhemmin (esim. muutossa) Jokaisen kuivauskerran jälkeen poistopumppuun kertyy pieni määrä vettä. Tällöin koneesta voi valua vettä konetta kallistettaessa. Siksi suosittelemme, että käynnistät ohjelman Aikaohjelmat lämmin noin minuutin ajaksi ennen koneen kuljetusta. Tällöin poistopumppuun kertynyt vesi valuu poistoletkuun tai vedenkeruuastiaan (muista myös tyhjentää vedenkeruuastia). 40

41 Asennus ja liitännät Sähköliitäntä Kuivausrummussa on sukopistotulpalla varustettu verkkoliitäntäjohto, jonka voi liittää suoraan sukopistorasiaan. Sukopistorasiaan on päästävä aina käsiksi myös kuivausrummun asennuksen jälkeen, jotta laite on helppo irrottaa sähköverkosta. Sähköliitännän on oltava VDE normin mukainen Tätä kuivausrumpua ei saa missään tapauksessa liittää sähköverkkoon jatkojohdon tai haaroituspistorasian avulla, jottei koneen sähköturvallisuus heikkene (palovaara). Tiedot kuivausrummun nimellistehosta ja tarvittavista sulakkeista löytyvät arvokilvestä. Ennen kuivausrummun liittämistä sähköverkkoon on tarkistettava, että arvokilven tiedot vastaavat käytettäviä sulakkeita ja sähköverkon jännitettä. 41

42 Asennus ja liitännät Tiivistyneen veden poistaminen koneen ulkopuolelle Huomautuksia Kuivausrumpu pumppaa kuivauksen aikana tiivistyneen veden vedenkeruuastiaan koneen taakse kiinnitetyn poistoletkun kautta. Voit halutessasi johtaa tiivistyneen veden myös koneen ulkopuolelle. Tällöin sinun ei enää tarvitse tyhjentää vedenkeruuastiaa. Poistoletkun pituus: 1,50 m Poistokorkeus enintään: 1,50 m Poistoletkun pituus enintään: 4,00 m Voit ostaa erillisinä lisävarusteina jatkoletkun. takaiskuventtiilin (asennussarja) veden poistamiseksi koneen ulkopuolelle (asennussarja sisältää jatkoletkun). Irrota poistoletku liittimestä (ks. kuva). Tyhjennä mahdollinen jäännösvesi letkusta tyhjennysastiaan. Kierrä letku auki letkutelineestä ja vedä letku varovasti irti letkunpidikkeistä. Poistoletkun asennus Älä koskaan vedä poistoletkusta äläkä venytä tai taita sitä. Poistoletku voi vahingoittua! Poistoletkussa on pieni määrä jäännösvettä. Ota siksi sopiva tyhjennysastia valmiiksi esille. Vie poistoletku asennustilanteen mukaan koneen oikealle tai vasemmalle puolelle. Jätä poistoletku kummassakin tapauksessa kiinni alimpaan letkunpidikkeeseen, jottei se pääse vahingossa taittumaan (liian jyrkälle mutkalle). 42

43 Asennus ja liitännät Poistoletkun ripustaminen (käsienpesualtaaseen/lattiakaivoon) Katso kuvaa kohdassa "Näkymä etupuolelta". Jos sijoitat tiivistyneen veden poistoletkun käsienpesualtaaseen, kiinnitä letku kunnolla paikoilleen esim. sitomalla se. Muuten vettä voi tulvia lattialle. Käytä kaarevaa letkunpidikettä, niin poistoletku pysyy suorana. 43

44 Asennus ja liitännät Erityiset asennusolot, jotka vaativat takaiskuventtiiliä Ilman takaiskuventtiiliä tiivistynyt vesi voi valua tai imeytyä takaisin kuivausrumpuun, jolloin kone alkaa vuotaa. Tällainen vesi voi aiheuttaa vahinkoa kuivausrummulle tai sen ympäristölle. Takaiskuventtiilin asentaminen on tarpeen vain seuraavassa luetelluissa asennusoloissa. Erityiset asennusolot, joissa takaiskuventtiilin asentaminen on tarpeen: Viemäröinti käsienpesualtaaseen tai lattiakaivoon siten, että letkun pää on vedessä. Liitäntä viemäriputken liittimeen. Sellaiset poistoliitännät, joissa samaan poistovesiputkeen liitetään myös pesukone, astianpesukone tai jokin muu vettä poistava laite. Suurin poistokorkeus takaiskuventtiilin kanssa: 1,00 m Esimerkki: liitäntä viemäriputken liittimeen Voit liittää takaiskuventtiilillä varustetun poistoletkun suoraan esim. käsienpesualtaan viemäriputken liittimeen. Irrota koneen takana ylhäällä olevat varusteet:sovitinkappale 1 ja sen takana oleva letkunkiristin 3. 44

45 Asennus ja liitännät 1. Sovitinkappale 2. Viemäriliitännän mutteri 3. Letkunkiristin 4. Letkun pää (letkunpidikkeeseen kiinnitettynä) 5. Takaiskuventtiili 6. Kuivausrummun poistoletku Asenna liitäntäkappale 1 yhdessä viemäriliitännän pyälletyn mutterin 2 kanssa viemäriputken päähän. Yleensä viemäriliitännän mutteri on suljettu sulkulevyllä, joka on otettava pois ennen poistoletkun liittämistä. Työnnä letkun pää 4 sovitinkappaleeseen 1. Käytä letkunpidikettä. Kiristä letkunkiristin 3 aivan viemäriliitännän mutterin taakse ruuvitaltan avulla. Asenna takaiskuventtiili 5 kuivausrummun poistoletkuun 6. Takaiskuventtiili 5 on asennettava siten, että nuoli osoittaa veden virtaussuuntaan (viemäriputken suuntaan). Kiinnitä takaiskuventtiili molemmilta puolin kuvan osoittamalla tavalla letkunkiristimillä. 45

46 Kulutusarvot Täyttömäärä 1 Puuvilla Kaappikuiva 2 7,0 Sähkö Loppulinkousnopeus pesukoneessa Jäännöskosteus Kestoaika kg kierr./min % kwh min 3,5 Puuvilla Kaappikuiva 7,0 7,0 7,0 Puuvilla Silityskuiva 7,0 7,0 7,0 7, Siliävät kuidut Kaappikuiva 3, ,35 44 Siliävät kuidut Silityskuiva 3, ,15 39 Automatic plus 5, , Kuivan pyykin paino ,14 2,28 3,75 3,55 3,15 3,00 2,65 2,50 2, Energiamerkintäasetuksen 392/2012/EU mukainen vertailutestiohjelma normin EN mukaisesti mitattuna. Kaikki muut kuin merkityt arvot on mitattu normin EN mukaisesti. Virrankulutus, kun kone on pois päältä: Virrankulutus, kun konetta ei ole kytketty pois päältä: Ohjeita vertailutestien tekijöille: 0,10 W 3,50 W Normin EN mukaiset vertailutestit: ennen varsinaisten vertailujen suorittamista kuivausrumpua on käytettävä ohjelmalla Puuvilla Kaappikuiva, ja ohjelmalla on kuivattava 3 kg em. normin mukaista puuvillapyykkiä, jonka jäännöskosteus on 70 %. Tekstiilien laatu, täyttömäärä, pyykin jäännöskosteus linkouksen jälkeen ja sähköverkon jännitevaihtelut vaikuttavat edellä mainittuihin arvoihin. 46

47 Tekniset tiedot Korkeus Leveys Syvyys Syvyys luukku avattuna Korkeus työtason alle sijoitettaessa Leveys työtason alle sijoitettaessa Syvyys työtason alle sijoitettaessa Sijoitettavissa työtason alle Sijoitettavissa pesutorniksi Paino Rummun tilavuus Täyttömäärä Vedenkeruuastian tilavuus Poistoletkun pituus Poistokorkeus enint. Poistoletkun pituus enint. Liitäntäjohdon pituus Liitäntäjännite Liitäntäteho Sulake Hehkulampun teho Tyyppihyväksynnät 850 mm 595 mm 587 mm 1062 mm 820 mm 600 mm 600 mm kyllä kyllä n. 51 kg 111 l 7,0 kg (kuivan pyykin paino) 4,2 l 1,5 m 1,5 m 4,00 m 2,00 m katso arvokilpi katso arvokilpi katso arvokilpi katso arvokilpi katso arvokilpi 47

48 Ohjelmoitavat toiminnot koneen vakioasetusten muuttamiseksi Tämän kuivausrummun vakioasetukset mahdollistavat koneen tehokkaan käytön joka käyttötilanteessa. Voit halutessasi muuttaa näitä vakioarvoja. Näin voit mukauttaa kuivausrummun elektroniikan toiminnan omia tarpeitasi vastaavaksi. Voit siis käyttää ohjelmoitavia toimintoja tarvittaessa, mutta koneen toiminnan kannalta se ei ole välttämätöntä. 48
