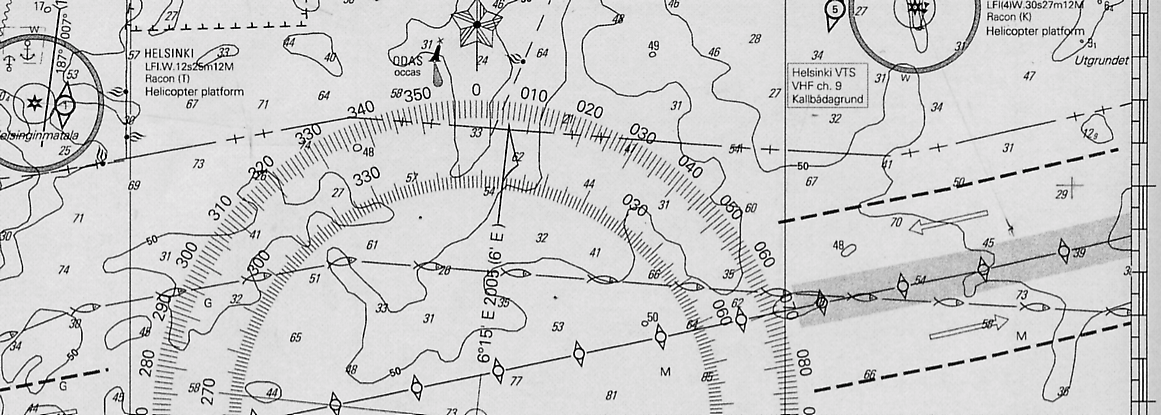

1 Suomen Navigaatioliitto Finlands Navigationsförbund Rannikkomerenkulkuopin tutkinnon ratkaisut Tehtävät on ratkaistu Microsoft PowerPoint ohjelmalla. Karttakuvat ovat skannattuja kuvia harjoitusmerikartasta Carta Navigationis. Tehtävien ratkaisussa on noudatettu määrättyä järjestystä. Hiiren vasemmalla painikkeella askelletaan eteenpäin esityksessä. Kuvat ovat tulostettavissa kalvoille tai esitys voidaan sellaisenaan käyttää videoesityksenä.

RL 09.12.2005 Teht. 1 Lähdet Loksan satamasta (59 o 35,0 P ; 025 o 42,0 I) ja ohjaat KS=322 o. Klo 09.

2 RL Teht. 1 Lähdet Loksan satamasta (59 o 35,0 P ; 025 o 42,0 I) ja ohjaat KS=322 o. Klo suunnit tutkalla Jumindan merimajakan keulasuuntimassa 270 o ja etäisyydellä 3,0 meripeninkulmaa. Mikä on sijaintisi? TS=330 o KS=322 o eks=+ 2 o MS=324 o er =+ 6 o TS=330 o ts=ts+kk = 330 o +270=240 o 59 o 40,3 P 25 o 35,6 I 3M ts=240 o

RL 09.12.2005 Teht. 2 Havaitusta paikasta suunnittelet reittisi siten, että Kerin merimajakka jää 2 meripeninkulmaa vasemmalle. a. Mikä on kompassisuuntasi kun pohjoistuulen aiheuttama sorto on 8 o?

3 RL Teht. 2 Havaitusta paikasta suunnittelet reittisi siten, että Kerin merimajakka jää 2 meripeninkulmaa vasemmalle. a. Mikä on kompassisuuntasi kun pohjoistuulen aiheuttama sorto on 8 o? Kyseessä on reittisuunnittelutehtävä jossa reitti suunnitellaan siten, että lyhin (sivutus)etäisyys Kerin majakkaan on 2M. Tämä paikka on sama b-tehtävässä koska majakan sivuutus ei ole riippuvainen aluksen keulaviivan suunnasta. Asia on eri, jos kysytään milloin majakka on suoraan sivulla. b. Mikä on ajoaika sivutuspaikalle kun nopeutesi on 8 solmua? Matka=17,0M Nopeus=8kn SPS= SVS=282 o 17,0M Aika = = 8kn 2h08min 2M D=17,0M SVS= 282 o s =(-)+8 o TS = 290 o er =(+)- 6 o MS = 284 o eks= (+)-8 o KS = 276 o

RL 09.12.2005 Teht. 3 Merkintäpaikasta 59 o 44,0 P ; 025 o 02,0 I ohjailet venettäsi TS=290 o nopeudella 8 solmua. Klo 12.40 suunnit Tallinnamadal merimajakan keulakulmassa 45 o vasemmalle.

4 RL Teht. 3 Merkintäpaikasta 59 o 44,0 P ; 025 o 02,0 I ohjailet venettäsi TS=290 o nopeudella 8 solmua. Klo suunnit Tallinnamadal merimajakan keulakulmassa 45 o vasemmalle. Puoli tuntia myöhemmin majakka on suoraan sivulla vasemmalle. a. Mikä on sijaintisi klo 13.10? ts=ts+kk ts=290 o -90 o = 200 o TS=290 o N=8kn T= 30min D = T N = h 8kn = 4M 4M 59 o 46,5 P 24 o 46,5 I ts=200 o

RL 09.12.2005 Teht. 3b b. Mikä on kompassisuunta Kantvikiin johtavan 13m syväväylän alkuun, kun pohjoistuulen aiheuttama sorto on nyt 10 o?

5 RL Teht. 3b b. Mikä on kompassisuunta Kantvikiin johtavan 13m syväväylän alkuun, kun pohjoistuulen aiheuttama sorto on nyt 10 o? SVS= 269 o s =(-)+10 o TS = 279 o er = (+)- 6 o MS= 273 o eks= (+)- 8 o KS = 265 o c. Milloin on Porkkalan merimajakka suoraan sivulla oikealla ja miten kaukana sivuutat sen kun nopeutesi on 12 solmua? TS=279 o kk=+ 90 o ts= 009 o D=15,3M N= 12kn D 15,3M T = = = 1h17 min N 12kn ts=009 o b. KS=265 o c. Klo D= 6,1M 6,1M 15,5M SPS=SVS=269 o Klo Aluksen reitti on tässä tapauksessa laillinen koska se alue, jossa huutomerkkikolmio sijaitsee, ei ole reittijakojärjestelmään kuuluvaa. H:ki-Tallinnaliikenne ylittää alueen vinosti ja itä-länsi liikenne muuttaa suuntansa kohti Helsinkiä ja Tallinnaa tällä alueella. Meidän sisään meno tapahtuu kaistan pään kautta ja poistuminen pienessä kulmassa kuten meriteiden säännöt sanovat.

6 RL Teht. 4 Lähtö Lat 59 o 46,0 P Lon 24 o 02,3 I Tulo Lat 59 o 42,5 P Lon 23 o 05,5 I DLat -0 o 03,5 E DLon - 0 o 56,8 L KLat= 59 o 50,0 P - 3,5 2 ~ 59 o 50 P Taulukko 2: muunnoskerroin m=1,99 Dep = DLon m 56,8 = 1,99 = 28,54M Klo saavut Kantvikiin johtavan väylän alkuun. Tästä lähdet kohti Hankoon johtavan 13m väylän alkupäätä (käännä kartta). Nopeutesi on 9 solmua. Pohjoistuulen aiheuttama sorto on 6 o. Eranto on 6 o I. Laske merkintälaskun avulla kauanko matka kestää ja mikä on kompassisuunta ja matka kohteeseen! Ratkaisu ilman taulukoita tants = Dep/ Dlat= Dlon * cos Klat Dlat 56,8 * cos 59,80 o 3,5 = E 83,0 o L = 263,0 o t = s / v = Dlon x cos Klat sin TS x v 56,8 x cos 59,8 o sin 83 o x 9 =3 h 11min 54sek (Matka = 28,8M) tan SPS= Dep DLat Taulukko 1: Matka = 29M Nopeus=9kn Aika= = Matka Nopeus 28,54 3,5 = 29M 9kn = 8,155 => E83 o L => SVS = 263 o (Taulukko 3) sorto=(-)+6 o TS= 269 o er= (+) -6 o MS= 263 o eks= (+)-7 o = 3h 13min KS= 256 o

RL 09.12.2005. Teht.5 Olet 10.7. klo 15.10 paikassa 59 o 36,5' P; 022 o 46,5' I. Nopeutesi on 9 solmua. Suunnittelet reittisi kohti Osmussaar merimajakkaa (59 o 18,2'P;023 o 21,7'I). a.

7 RL Teht.5 Olet klo paikassa 59 o 36,5' P; 022 o 46,5' I. Nopeutesi on 9 solmua. Suunnittelet reittisi kohti Osmussaar merimajakkaa (59 o 18,2'P;023 o 21,7'I). a. Mikä on vuorovesivirran suunta ja nopeus? b. Milloin ylität lat 59 o 20,0P ja mikä on kompassi suuntasi olettaen, että vuoroveden aiheuttama virta on koko matkan aikana sama? Eranto on 5 o I. HW ,8m MRs=4,0m LW ,4m MRn=1,3m Range 1,4 (Neap) Aikaero= 2h before HW C Dir=098o Rate Np = 2,4kn 1,4m VN = 2,4kn = 2, 6kn 1,3m NPS=11kn b) NPS=11,0kn MPS=23,1M 23,1 M Aika = = 2h06 min 11,0kn Perillä klo SVS=TS=146 o er = (+)-5 o MS = 141 o eks = (-) +8 o KS = 149 o NVS=9kn SVS=146o VS=098 o VN=2,6kn

RL 09.12.2005. Teht.6 Erään aluksen merkintäpaikka on 59 o 55,0 P;025 o 43,0 I ja KS=246 o. Klo 20.35 suunnitaan ohjauskompassilla Kalbådagrundin merimajakka ks=325 o. Klo 21.

8 RL Teht.6 Erään aluksen merkintäpaikka on 59 o 55,0 P;025 o 43,0 I ja KS=246 o. Klo suunnitaan ohjauskompassilla Kalbådagrundin merimajakka ks=325 o. Klo suunnitaan ohjauskompassilla Helsingin merimajakka ks=275 o. Nopeus on 11 solmua. a. Mikä on aluksen sijainti klo 21.35? b. Jatkat samaan suuntaan yli koko merikartan. Onko reitti turvallinen ja kansainvälisten meriteiden sääntöjen mukainen? KS= 246 o eks= + 6 o MS= 252 o er = + 6 o TS= 258 o kp=+12 o Kalbådagrund ks= 325 o kp= +12 o ts = 337 o Helsinki ks= 275 o kp= +12 o ts = 287 o b. Reitti on turvallinen ja laillinen. (Noin 1M etäisyys reittijakojärjestelmästä on vapa-ajan veneelle riittävä etäisyys) ts=287 o 59 o 53,5 P 25 o 17,7 I ts=337 o MP 11M TS=258 o

RL09.12.2005. Teht.7 a. Säätiedotuksessa merenkulkijoille annetaan kovan tuulen varoitus. Miten voimakkaita tuulia voimme odottaa ja miten tuulen nopeus on määritelty?

9 RL Teht.7 a. Säätiedotuksessa merenkulkijoille annetaan kovan tuulen varoitus. Miten voimakkaita tuulia voimme odottaa ja miten tuulen nopeus on määritelty? Voimme odottaa tuulia välillä 14 20m/s Tuulen nopeus ilmoitetaan 10 min keskituulena 10m korkeudessa. b. Mikä on ennustekartta? Ennustekartta näyttää tulevaa säätä. c. Miten syntyy lämmin rintama? Lämmin rintama syntyy, kun lämmin ilmamassa liikkuu ja kohoaa kevyempänä kylmemmän ilmamassan päälle.

10 RL Teht.8 a). Mistä johtuu että lähekkäin olevat vierekkäiset maalit näkyvät yhtenä kaikuna tutkaruudussa? Antennista lähtevän keilan vaakakulma on niin iso, että molemmat maalit osuvat yhtä aika keilan sisään. b). Mistä on etäisyys aluemeren ulkorajaan mitattu? Mitataan sisäisten aluevesien ulkorajasta. c). Mitä paikassa 59 o 55 P;24 o 45 I oleva teksti edellyttää väylällä kulkevalta 15m huviveneeltä? Edellyttää, että aluksella kuunnellaan VTS:n VHF kanavaa 71 mikäli aluksessa on VHF puhelinta. (loistoluettelo sivu 15. Fyrlistan sida 19 på svenska) d). GPS-navigaattoria voidaan: Kyllä Ei käyttää korvaamaan magneettikompassi käyttää korvaamaan loki käyttää sijainnin määritykseen käyttää korvaamaan kaikuluotain
