1 1 Suomen Navigaatioliitto Finlands Navigationsförbund rf Saaristomerenkulkuopin tutkinnon tehtävien ratkaisu Tehtävät on ratkaistu Microsoft PowerPoint ohjelmalla. Apuna on käytetty Carta Marina CD-karttaa. Tehtävien ratkaisussa on noudatettu määrätty järjestys. Hiiren vasemmalla painikkeella askelletaan eteenpäin esityksessä. Kuvat on tulostettavissa kalvoille tai esitys voidaan sellaisenaan käyttää videoesityksenä. Tekijä: Suomen Navigaatioliitto / Trygve Österman

2 2 YLEISTÄ Tutkinnon tehtävät liittyvät kesäiseen venematkaan, jonka teet 9-metrisellä moottoriveneelläsi. Veneen syväys on 1,2 metriä ja korkeus 4,5 metriä. Lähtöpaikkasi on Skogbölen lossiranta (63 53,0 P, 25 45,4 I). Säätila: kohtalaista lounaistuulta, pilvistä, kohtalainen näkyvyys. Eranto on 7 o I.

3 Tehtävä 1a 3 Siirryt lähtöpaikastasi Skogbölen lossirannasta salmen läpi kulkevalle 3,0-metrin lateraali-väylälle ja lähdet ajamaan vasten nimelliskulkusuuntaa. a) Ölandin saaren eteläkärjen kohdalla ohitat viitan, joka jää väylän eteläpuolelle. Minkä värinen on tuo viitta? b) Jatkat matkaasi väylää pitkin. Ollessasi Ljusskär-Skogböle linjalla näet vasemmalta lähestyvän purjeveneen. Olet sen kanssa törmäyskurssilla. Kumpi väistää? Perustele lyhyesti vastauksesi! Viitan väri on vihreä Minä olen väistämisvelvollinen koska moottorialus väistää purjealusta (Sääntö 18,a4)

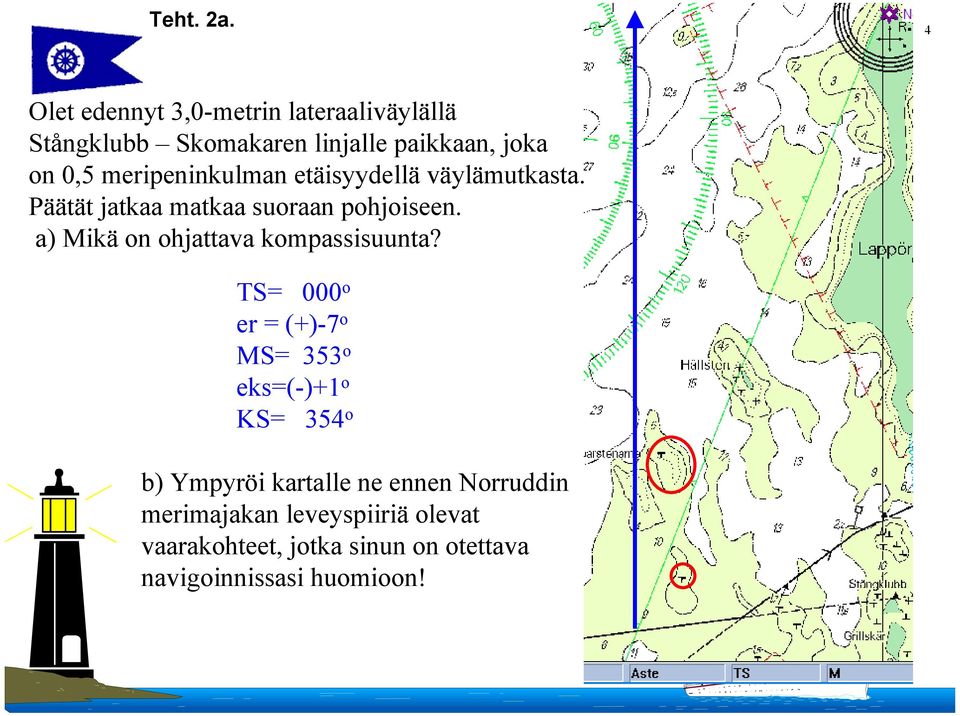

4 Teht. 2a. 4 Olet edennyt 3,0-metrin lateraaliväylällä Stångklubb Skomakaren linjalle paikkaan, joka on 0,5 meripeninkulman etäisyydellä väylämutkasta. Päätät jatkaa matkaa suoraan pohjoiseen. a) Mikä on ohjattava kompassisuunta? TS= 000 o er = (+)-7 o MS= 353 o eks=(-)+1 o KS= 354 o b) Ympyröi kartalle ne ennen Norruddin merimajakan leveyspiiriä olevat vaarakohteet, jotka sinun on otettava navigoinnissasi huomioon!

5 Teht. 3 Ajaessasi kohti pohjoista on Norruddin merimajakka suoraan sivulla oikealla klo Mihin aikaan on Norrbådanin tunnusmajakka suoraan idässä, jos veneesi nopeus on 7 solmua? 5 Aika= 1,7M =14 min 34sek 7kn Matka= 1,7M Nopeus=7 kn Aika= Matka Nopeus 1,7M Perillä klo klo 11.00

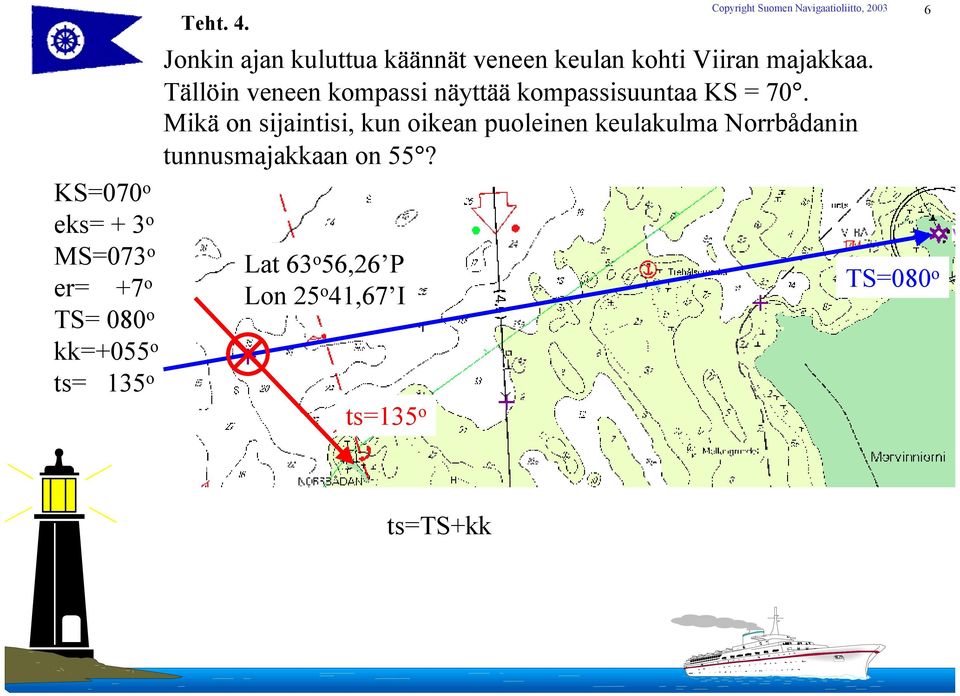

6 Teht Jonkin ajan kuluttua käännät veneen keulan kohti Viiran majakkaa. Tällöin veneen kompassi näyttää kompassisuuntaa KS = 70. Mikä on sijaintisi, kun oikean puoleinen keulakulma Norrbådanin tunnusmajakkaan on 55? KS=070 o eks= + 3 o MS=073 o er= +7 o TS= 080 o kk=+055 o ts= 135 o Lat 63 o 56,26 P Lon 25 o 41,67 I ts=135 o TS=080 o ts=ts+kk

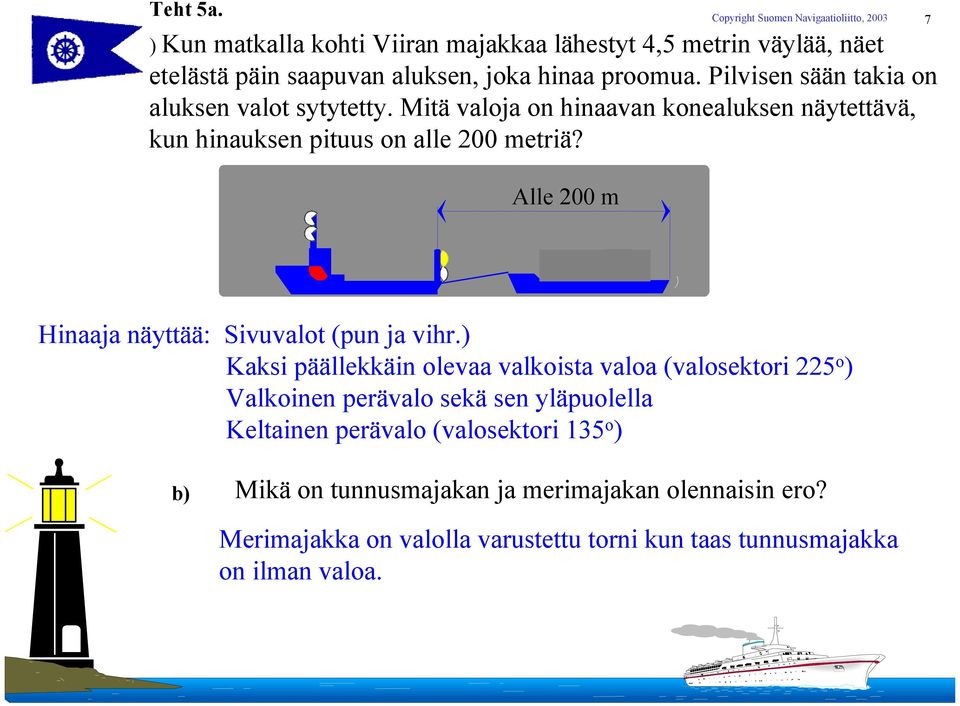

7 Teht 5a. ) Kun matkalla kohti Viiran majakkaa lähestyt 4,5 metrin väylää, näet etelästä päin saapuvan aluksen, joka hinaa proomua. Pilvisen sään takia on aluksen valot sytytetty. Mitä valoja on hinaavan konealuksen näytettävä, kun hinauksen pituus on alle 200 metriä? 7 Alle 200 m Hinaaja näyttää: Sivuvalot (pun ja vihr.) Kaksi päällekkäin olevaa valkoista valoa (valosektori 225 o ) Valkoinen perävalo sekä sen yläpuolella Keltainen perävalo (valosektori 135 o ) b) Mikä on tunnusmajakan ja merimajakan olennaisin ero? Merimajakka on valolla varustettu torni kun taas tunnusmajakka on ilman valoa.

8 Teht. 6. Ylitettyäsi 4,5 metrin väylän ohjaat veneesi tutulle onkipaikalle, 5,2 metrin matalikolle, jonka koordinaatit ovat 63 57,5 P, 25 46,7 I. Mitkä ovat käsisuuntimakompassin suuntimat tästä paikasta Viiran merimajakkaan ja Norrbådanin tunnusmajakkaan? Lat 63 57,5 P Lon ,7 I 8 ts=105 o ts=221 o Viira ts= 105 o er=(+)-7 o ms= 098 o eks= 0 o ks= 098 o Norrbådan ts= 221 o er=(+)-7 o ms= 214 o eks= 0 o ks= 214 o

9 Teht. 7a. Millä merkkikuviolla ilmoitat muille vesillä olijoille, että veneesi on ankkuroituna? 9 Ankkuroitu alus näyttää mustaa palloa parhaiten näkyvällä paikalla. (Sääntö 30,a1) b) Onkipaikalta lähdettyäsi päätät pistäytyä Viiran majakkasaaren itärannalla. Sieltä jatkat matkaasi takasin lähtöpaikkaasi Skogbölen lossirantaan. Piirrä kartalle käyttämäsi reitti ja ympyröi ne vaarakohteet, jotka navigoidessasi on otettava huomioon. Perustele reitin valintaasi! Reittisuunnittelu

10 Reittisuunnittelun ensimmäinen vaihe (Viiraan) 10 Turvaraja JATKUUUUUU..

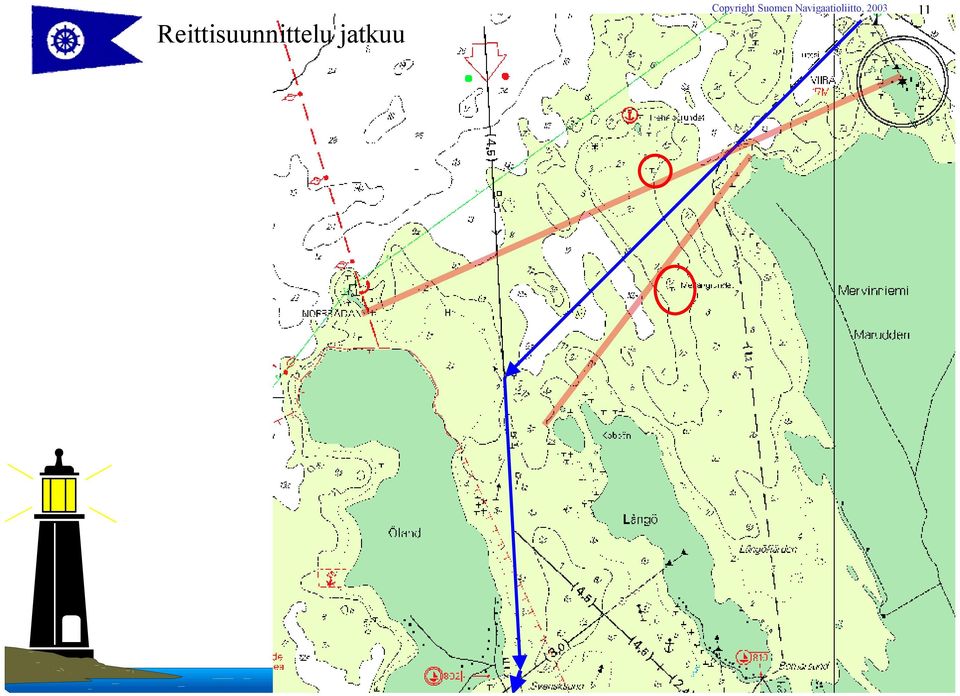

11 Reittisuunnittelu jatkuu 11

12 Teht.8a. 12 Ennen rantautumistasi lähtöpaikkaan päätät tarkistaa vielä kompassin eksymän ajamalla lossisalmessa kulkevaa väylää pitkin. Kun Långön linja on kiinni perän puolella, näyttää kompassi 230. Laske kompassin eksymä tällä suunnalla! eks=ks-ms TS= 232 o er=(+)-7 o MS=225 o -KS=230 o eks= - 5 o b) Mitä tarkoittaa salmen pohjoispuolella Ölandin saaressa oleva karttamerkki, jossa kaksoisympyrän sisällä on purjeveneen kuva? TS=232 o Vierassatama

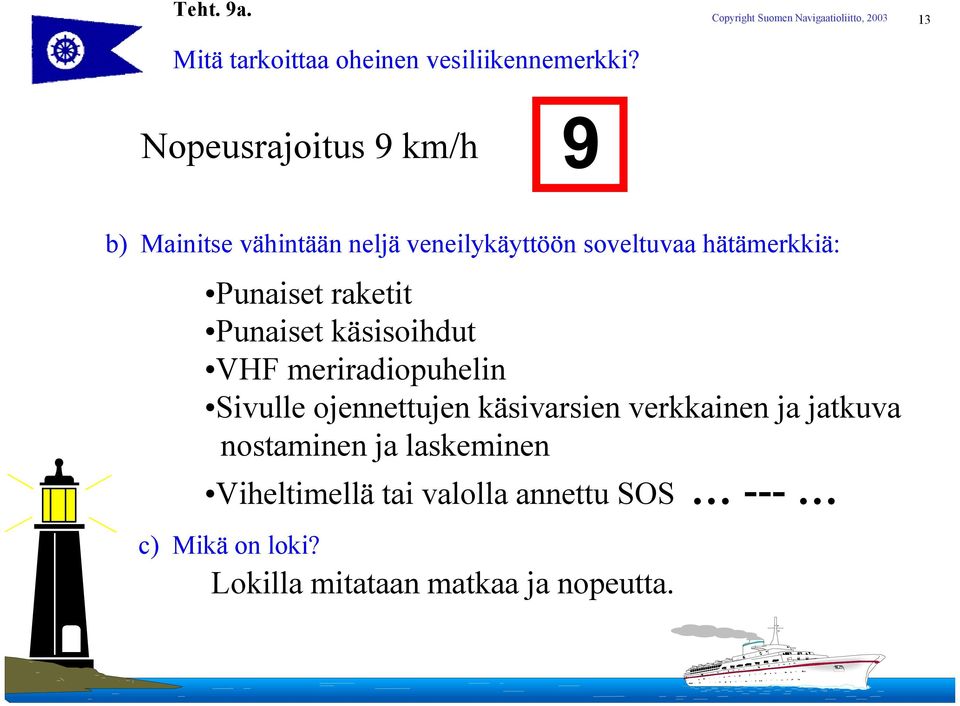

13 Teht. 9a. Mitä tarkoittaa oheinen vesiliikennemerkki? 13 Nopeusrajoitus 9 km/h 9 b) Mainitse vähintään neljä veneilykäyttöön soveltuvaa hätämerkkiä: Punaiset raketit Punaiset käsisoihdut VHF meriradiopuhelin Sivulle ojennettujen käsivarsien verkkainen ja jatkuva nostaminen ja laskeminen Viheltimellä tai valolla annettu SOS --- c) Mikä on loki? Lokilla mitataan matkaa ja nopeutta.
