1 Suomen Navigaatioliitto Finlands Navigationsförbund Rannikkomerenkulkuopin tutkinnon ratkaisut Tehtävät on ratkaistu Microsoft PowerPoint ohjelmalla. Karttakuvat ovat skannattuja kuvia Carta Navigationista Tehtävien ratkaisussa on noudatettu määrättyä järjestystä. Hiiren vasemmalla painikkeella askelletaan eteenpäin esityksessä. Kuvat on tulostettavissa kalvoille tai esitys voidaan sellaisenaan käyttää videoesityksenä. Tekijä: Suomen Navigaatioliitto / Trygve Österman

RL 10.12.2004 Teht. 1 Merkintäpaikkasi on 65 o 37 P ; 23 o 16 I. Kompassisuuntasi on 124 o ja nopeutesi 10 solmua. Klo 21.50 suunnit ohjauskompassilla Lutskärsgrundin majakan ks=029 o ja klo 22.

2 RL Teht. 1 Merkintäpaikkasi on 65 o 37 P ; 23 o 16 I. Kompassisuuntasi on 124 o ja nopeutesi 10 solmua. Klo suunnit ohjauskompassilla Lutskärsgrundin majakan ks=029 o ja klo saman majakan ks=340 o. Mikä on sijaintisi klo 22.08? KS=124 o ks=029 o ks=340 o eks= -5 o eks=-5 o eks=-5 o MS=119 o ms=024 o ms=335 o er = +6 o er =+6 o er = +6 o TS=125 o ts=030 o ts = 341 o ts=030 o ts=341 o Nopeus: 10 kn Ajoaika : 18 min Matka= x 10=3M Merkintäpaikka 65 o 35,8 P 23 o 23,5 I 3M TS=125 o

3 RL Teht. 2 Eksymätaulukon tarkistamiseksi ajetaan erään yhdyslinjan poikki eri suuntia ohjaillen. Yhdyslinjan ts= 160 o. Eranto on 6 o I. Mikä on eksymä seuraavilla suunnilla, kun mitatut arvot ovat: KS ks 020 o 150 o 080 o 148 o 120 o 158 o 180 o 155 o KS ms - ks = eks 020 o 154 o 150 o +4 o 080 o 154 o 148 o +6 o 120 o 154 o 158 o -4 o 180 o o -1 o eks= ms - ks ts= 160 o er = -(+)6 o ms= 154 o

Merkintäpaikka RL10.12.2004 Teht. 3 Merkintäpaikasta 65 o 30 P ; 24 o 00 I ohjailet venettäsi KS=043 o nopeudella 8 solmua. Klo 00.15 suunnit Kemi 2:n merimajakan keulakulmassa 45 o oikealle.

4 Merkintäpaikka RL Teht. 3 Merkintäpaikasta 65 o 30 P ; 24 o 00 I ohjailet venettäsi KS=043 o nopeudella 8 solmua. Klo suunnit Kemi 2:n merimajakan keulakulmassa 45 o oikealle. Puoli tuntia myöhemmin keulakulma majakkaan on 90 o oikealle. a) Mikä on sijaintisi klo 00.45? b) Mikä on KS Keminkraaselin majakkaan kun sorto on nyt 7 o? b) SVS= 066 o so =-(+)7 o TS = 059 o er = -(+)6 o MS= 053 o eks= -(+)4 o KS= 049 o c) Milloin saavut väylälle? ajoaika= 5,3M 8kn =40min perillä klo o 33,4 P 24 o 16,4 I KS= 043 o eks=+ 3 o MS= 046 o er = + 6 o TS= 052 o TS=052 o 4M 5,3M TS=052 o s =+090 o ts =142 o matka=8kn/30min=4m ts=142 o SVS=066 o

5 RL Teht klo lähdet paikasta 59 o 30,0'P ; 22 o 30,0I kohti paikkaa 58 o 37,0P; 20 o 42,0'I. Nopeutesi on 9 solmua. Kaakkoistuulen aiheuttama sorto on 6 o. Eranto on 6 o I. Kauanko matka kestää ja mikä on kompassisuunta ja matka kohteeseen? Lähtö Lat 59 o 30,0 P Lon 22 o 30,0 I Tulo Lat 58 o 37,0 P Lon 20 o 42,0 I DLat -0 o 53,0 E DLon - 1 o 48,0 L KLat= 59 o 30,0 P ~ 59 o 00 P Taulukko 2: muunnoskerroin m=1,942 Dep = DLon m 108 = 1,942 = 55,6M Ratkaisu ilman taulukoita tants = Dep/ Dlat= Dlon * cos Klat Dlat 108 * cos 59,0 o 53 = E 046,3 o L = 226,3 o t = s / v = Dlon x cos Klat sin TS x v 108 x cos 59,0 o sin 46,3 o x 9 = 8 h 32min 55sek tan SPS= Dep DLat = 55,6 53 Taulukko 1: Matka = 77M Nopeus=9kn Aika= Matka Nopeus = 77M 9kn = 1,049 => E46 o L => SPS = 226 o (Taulukko 3) sorto=(+)-6 o TS= 220 o er= (+)-6 o MS= 214 o eks= 0 o = 8h 33min KS= 214 o

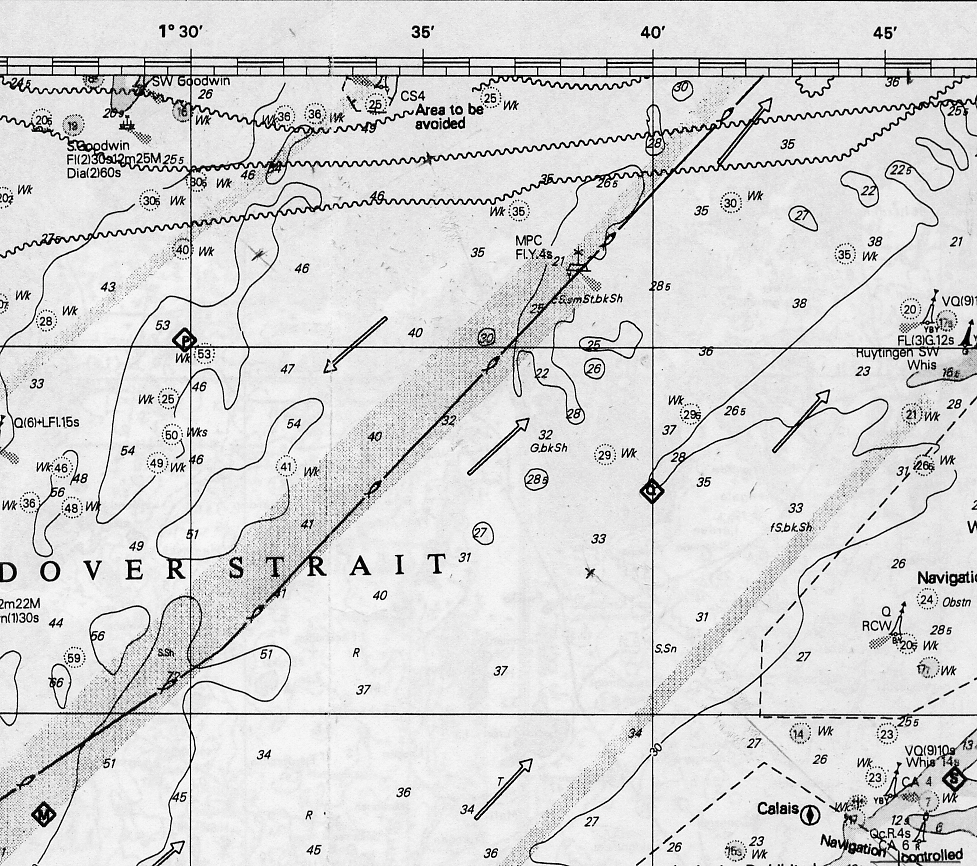

6 RL Teht.5 (vaihtoehto 1). Olet klo UT paikassa 50 o 58,0' P; 01 o 45,5' I. Nopeutesi on 6 solmua. Suunnittelet reittisi kohti S.Goodwinin majakkalaivaa (51 o 08,0'P;01 o 28,5'I). a. Mikä on viiran suunta ja nopeus? b. Milloin olet 2,5 meripeninkulman etäisyydellä majakkalaivasta ja mikä on kompassisuuntasi olettaen, että vuoroveden aiheuttama virta on koko matkan aikana sama? Eranto on 5 o L. Lähin vinoneliö: S VN=2,6kn VS=240 o HW ,0 m MRs=5,9 m LW ,6m MRn=3,3m Korkeusero= 6,4m (Spring) Aikaero= 4 h before HW Kartan taulukosta: VS= 240 o ; VN (Sp)=2,4 kn 2,5M SVS=338 o NVS=6kn VN= 6,4m 5,9m x 2,4kn=2,6kn NPS=6,3kn MPS=12,1M b) SVS=338 o so = - TS = 338 o er =(-)+ 5 o MS= 343 o eks= 0 o KS= 343 o Ajoaika= MPS NPS = 12,1M =1h 55min 6,3kn Perillä: klo h55min=klo 22.00

RL10.12.2004. Teht.5 (vaihtoehto 2). Olet 16.5. klo 20.05 UT paikassa 50 o 58,0' P; 01 o 45,5' I. Nopeutesi on 6 solmua. Suunnittelet reittisi kohti S.

7 RL Teht.5 (vaihtoehto 2). Olet klo UT paikassa 50 o 58,0' P; 01 o 45,5' I. Nopeutesi on 6 solmua. Suunnittelet reittisi kohti S.Goodwinin majakkalaivaa (51 o 08,0'P;01 o 28,5'I). a. Mikä on viiran suunta ja nopeus? b. Milloin olet 2,5 meripeninkulman etäisyydellä majakkalaivasta ja mikä on kompassisuuntasi olettaen, että vuoroveden aiheuttama virta on koko matkan aikana sama? Eranto on 5 o L. VN=3,8kn VS=220 o Puolivälin vinoneliö: Q HW ,0 m MRs=5,9 m SVS=352 o LW ,6m MRn=3,3m 2,5M Korkeusero= 6,4m (Spring) Aikaero= 4 h before HW NVS=6kn Kartan taulukosta: VS= 220 o ; VN (Sp)=3,5 kn VN= 6,4m 5,9m x 3,5kn=3,8kn SVS=352 o so = - TS = 352 o er =(-)+ 5 o MS= 347 o eks=(-)+1 o KS= 348 o a. VS=220 o VN=3,8kn Ajoaika= MPS NPS = 12,1M =1h 55min 4,4kn NPS=4,4kn Perillä: klo h45min=klo MPS=12,1M

RL10.12.2004. Teht.6 Olet matkalla Kemiin pitkin 10 m väylää. Ohjalet KS=010 o kun sumu yllättää. Viereisestä tutkakuvasta mittaat seuraavat keulasuuntimat ja etäisyydet: Racon 1: 318 o ; 4 mpk.

8 RL Teht.6 Olet matkalla Kemiin pitkin 10 m väylää. Ohjalet KS=010 o kun sumu yllättää. Viereisestä tutkakuvasta mittaat seuraavat keulasuuntimat ja etäisyydet: Racon 1: 318 o ; 4 mpk. Racon 2: 032 o ;4 mpk. Tutkassa on Head Up (keulasuunta) näyttö. a). Kumpi on tarkempi, tutkalla mitattu etäisyys vai suuntima? b). Mikä on sijaintisi? TS=015 o KS= 010 o eks = -1 o MS=009 o er = +6 o TS =015 o Maalit: Pohjantähti Keminkraaseli a. Etäisyys on tarkempi kuin suuntima joten käytetään etäisyydet maaleista (4 mpk) c). Mikä on tutkakuvassa kohde 3? Kohde sijaitsee noin 4 mpk etäisyydellä sijainnistamme. Kohde on Kemi 2 4M 4M b). 65 o 33,8 P 24 o 26,8 I 4M (mitattu kuvasta)

9 RL Teht.7 a). Mainitse neljä lähdettä, mistä veneilijä voi saada säätiedotuksia. -Yleisradio -Rannikkoradioasema (VHF) -Sanomalehdet -Sääfaksi -Palvelunumerot -Televisio -Internetistä b). Mainitse kaksi syytä, jotka vaikuttavat meriveden korkeuteen Suomenlahdella Ilmanpaine ja tuulen suunta. c.) Mikä on isobaari? Viiva sääkartalla joka yhdistää alueita jolla on sama ilmanpaine.

10 RL Teht.8 B a). Sinun on veneellä kuljettava reittijakojärjestelmän yli paikasta A paikkaan B. Piirrä reittisi kuvioon. A b.) Miten kaukana aluevesirajasta kulkee Suomen tulliraja? Vastaus: 2 mpk c). Milloinka veneessä pitää olla miehistöluettelo? Silloin, kun veneellä tehdään ulkomaanmatkoja.
