1 1 Suomen Navigaatioliitto Finlands Navigationsförbund rf Saaristomerenkulkuopin tutkinnon tehtävien ratkaisu Tehtävät on ratkaistu Microsoft PowerPoint ohjelmalla. Apuna on käytetty Carta Marina CD-karttaa. Tehtävien ratkaisussa on noudatettu määrätty järjestys. Hiiren vasemmalla painikkeella askelletaan eteenpäin esityksessä. Kuvat ovat tulostettavissa kalvoille tai esitys voidaan sellaisenaan käyttää videoesityksenä.

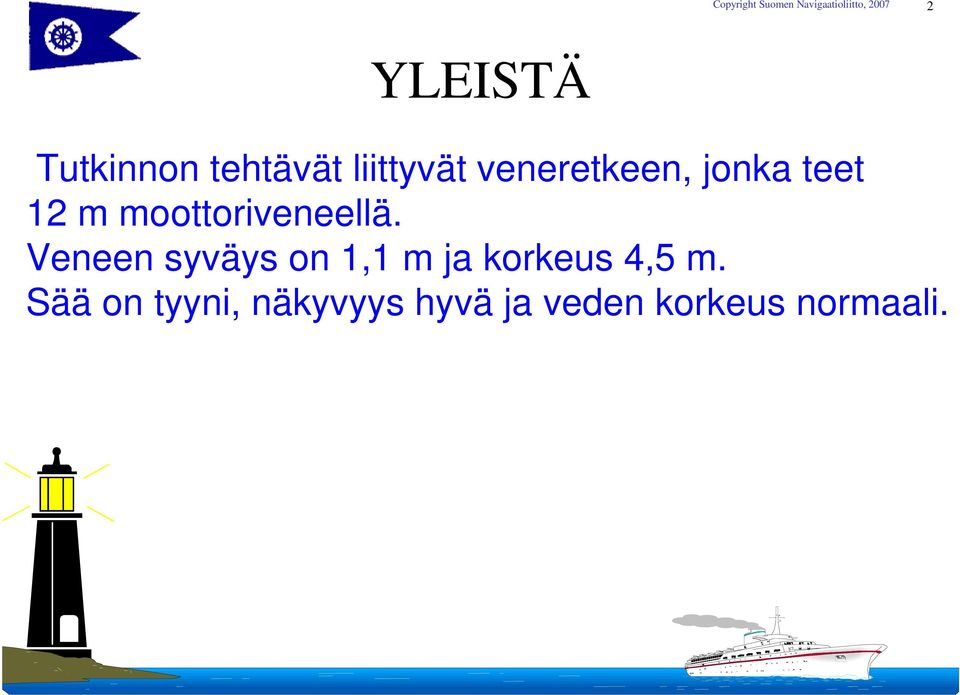

2 2 YLEISTÄ Tutkinnon tehtävät liittyvät veneretkeen, jonka teet 12 m moottoriveneellä. Veneen syväys on 1,1 m ja korkeus 4,5 m. Sää on tyyni, näkyvyys hyvä ja veden korkeus normaali.

3 Tehtävä 1. Kello olet paikassa 63º51,62 P, 25º40,00 I Tästä paikasta lähdet ajamaan 3,0 m väylää pitkin kohti Långötä. Kello olet 3,0 m ja 4,5 m väylän risteyksessä. Mikä oli nopeutesi? 3 Lähtöaika: Tuloaika: Ajoaika: 43 min Matka=3,65M Aika= 43 min Nopeus= Matka/Aika 3,65M Nopeus = 60 = 5, 1kn 43h

4 Tehtävä 2a. 4 Saavuttuasi 3,0 m ja 4,5 m väylien risteykseen päätät tarkistaa varakompassin eksymän. Ajat tarkasti kohti Fagerö-Gammelby-linjaa ja varakompassi näyttää 121º. Mikä on sen eksymä tälle suunnalle? TS= 133 o er=(+)-7 o MS= 126 o KS= 121 o eks= + 5 o eks=ms-ks TS=133 o b) Näet edessä aluksen, joka näyttää viereistä merkkikuviota. Minkälaisesta aluksesta on kysymys? Alus, jonka liikkuminen on syväyksen rajoittama (Osa C sääntö 28).

5 Tehtävä 3a. Käännyt ympäri ja jatkat matkaa 4,5 m väylää ulkomerelle päin. Kun vasemmanpuoleinen keulakulma Norrbådanin tunnusmajakkaan on 140º, lähdet ajamaan suoraan lounaaseen. Mikä on sijaintisi käännöshetkellä? ts=ts-vkk ts=357 o -140 o =217 o 63 o 56,8 P 25 o 45,0 I 5 b) Mikä on kompassisuuntasi lounaaseen? ts=217 o TS= 225 o er= (+)-7 o MS= 218 o eks=(+)-1 o KS= 217 o TS=225 o

6 Tehtävä 4a. Ajaessasi lounaaseen päin huomaat ajaneesi huolimattomasti ja päätät tarkistaa sijaintisi käsisuuntimakompassilla. Suunnit Norrbådanin tunnusmajakan kompassisuuntimassa 89º ja Norruddin merimajakan kompassisuuntimassa 186º. Mikä oli sijaintisi suuntimishetkellä? 6 Norrbådan ks= 089 o eks= - ms= 089 o er = + 7 o ts = 096 o Norrudd ks = 186 o eks= - ms= 186 o er = + 7 o ts = 193 o 63 o 55,72 P 25 o 41,00 I ts=193 o ts=096 o

7 Tehtävä 5a. 7 Tehtävän 4 paikanmäärityspisteestä ajat Norrbådanin pohjoiskärkeen maihin. Tästä paikasta päätät viedä kalanpyydyksen paikkaan 63º55,90P 25º48,10 I. Nopeutesi on viisi solmua. Mikä on a. Kompassisuuntasi? TS= 085 o er=(+) -7 o MS= 078 o eks=(+)-2 o KS= 076 o 2,28M 2M 63º55,90P 25º48,10 I TS=085 o b. ajoaika? Matka= 2,28M Nopeus= 5kn Aika = matka nopeus = 2,28M 5kn 60 = 27 min c. Mitä syvyyttä kaikuluotaimen pitäisi näyttää ajettuasi kaksi meripeninkulmaa? Kaikuluotain näyttää noin 2,7m

8 Tehtävä 6. Edellisen tehtävän tulopisteestä (63º55,90P 25º48,10 I.) päätät ajaa Yttre Sandön etelärantaan (63º51,22 P, 25º42,60 I) lounaan ajaksi. Piirrä karttaasi suunniteltu reittisi ja merkitse ne linjat, turvarajat ja käännöspisteet, joita käytät hyväksesi päästäksesi turvallisesti perille. Lähtöpiste varmistetaan jotta ei jouduta liian lähelle Mellangrundetin matalikkoa. Matalikko on eteläpäässä 0,7m ja pohjoispäässä 2,7m joten sen yli ajaminen on Vaarallista (C-luokan luotettavuus). 8

9 Tehtävä 7. 9 a. Mainitse kaksi asiaa, jotka on otettu huomioon sillan turvallisen alikulkukorkeuden määrittelyssä. Määrävä vedenkorkeus Aallokon ja aluksen keinumisen johdosta tarvittava turvaväli b. Millainen on ankkurissa olevan veneen merkkikuvio? Musta pallo c. Milloin alusta pidetään meriteidensääntöjen mukaan ohittavana aluksena? 22,5 o Alusta pidetään ohittavana aluksena, kun se lähestyy toista alusta jostakin suunnasta enemmän kuin 22,5 o tämän poikkiviivan perän puolelta, eli on sellaisessa asemassa, että se yöllä näkee ainoastaan perävalon.

10 Tehtävä 8a. Mikä perusvarustus on oltava vesiliikenneasetuksen mukaan liikkeellä olevassa moottorilla tai yli 5 m pituisessa purjeella varustetussa vesikulkuneuvossa? Hyväksytyt pelastusliivit tai pelastuspuku kullekin aluksessa oleville. tyhjennyspumppu tai muu väline veden poistamiseen. Airot tai mela taikka ankkuri köysineen Hyväksytty käsisammutin jos aluksessa on liekillä toimiva polttolaite, sisäkone tai yli 25 kw perämoottori. b) Selosta, minkälainen on Norruddin merimajakan (63º53,95 P 25º40,07 I) valotunnus kartalla annettujen tietojen mukaan. Fl(4)W.45s. Vilkkuvalo (valkoinen), 4 vilkkua jaksossa, jakson pituus 45s 10

11 Tehtävä Merkitse rastilla oikea vaihtoehto: Kulussa olevalla 8 metrin pituisella purjealuksella on valkoinen mastovalo sytytettynä yöllä. Vetouistelua suorittava alus on meriteiden sääntöjen mukaan kalastusta harjoittava alus. Oikein Väärin 16-vuotias saa kuljettaa rekisteröityä moottorivenettä.

12 Tehtävä 10. a) Mitä tarkoittaa meriteiden säännöissä: ohjailukyvytön alus? Alus joka ei voi ohjata näiden sääntöjen mukaan eikä näin ollen voi väistää muita aluksia. (Osa A. Sääntö 3f). 12 b) Minkälaisen äänimerkin kulussa oleva purjealus antaa meriteidensääntöjen mukaan näkyvyyden ollessa rajoitettu? Pitkä ja kaksi lyhyttä enintään 2 min välein (Osa C Sääntö 35c.) c) Mitkä ovat pohjoisviitan valotunnus ja heijastintunnus? Näkymä yöllä Sininen heijastin ylhäällä ja keltainen alhaalla. Valkoinen VQ tai Q
