CSH 1 24V AUTON ISTUINLÄMMITIN. Asennusohjeet

Koko: px

Aloita esitys sivulta:

Download "CSH 1 24V AUTON ISTUINLÄMMITIN. Asennusohjeet"

Jussi Leppänen
6 vuotta sitten
Katselukertoja:

1 CSH 1 24V AUTON ISTUINLÄMMITIN Asennusohjeet Varmista että johdot eivät olet vääntyneitä tai vaurioituneita kun asennat niitä autoon. Asentamasi lisäjohdot täytyy kiinnittää nippusitein. Jos ohjeissa määritellyt liitäntäpaikat ovat käytössä, johtosiltoja, puristusliittimiä tai jakorasioita tulee käyttää. Kaikki johdot tulee asentaa oikein, niin että napaisuudet ja virran kulku ovat näiden ohjeiden mukaan. Johtoja ei saa muuttaa ja niiden ei tule olla näkyvillä. Lämpötyyny tulee asettaa istuimen pitkittäisten saumojen väliin. Jos tyyny on leveämpi kuin saumojen väli, ei lämmitintä voida asentaa. Tyynyn lämmittävää osaa ei tule leikata tai porata. Tyynyn leikkaamista koskien on seuraavat kaksi sääntöä: Kun tarvitaan suorakulmainen aukko, tyynyä tulee leikata kohtisuorasti elektrodinauhoihin nähden. Elektrodinauhoja ei tule leikata. Jos tyyny on liian pitkä, tulee sitä leikata alasivulta kohtisuorasti elektrodinauhoihin nähden.

2 1 Valmistelut Tutustu autosi turvasohjeisiin koskien turvatyynyjen ja räjähtävien turvavyön kiristimien käsittelyä. Virheellinen käsittely voi aiheuttaa räjähtävän turvavyön kiristimen tai sivuturvatyynyn laukeamisen ja täten loukkaantumisen. Seuraavat osat tulee ensin poistaa: Hansikaslokero Matkustajan puolen jalkatilan verhoilu Etuistuin, vasen tai oikea Selkänojan päällinen, vasen tai oikea Istuimen päällinen, vasen tai oikea Poljinalueen verhoilu Tarvitut työkalut: Pihdit 2

3 2 Osalista ti ( t r t) iri r it t- t i r t ti t f r l tr t l l ti f r l r f r r r r

4 3 Asennusvaiheet Lämpötyyny tulee asettaa istuimelle kuvan osoittamalla tavalla. Jos lämpötyyny on asetettu istuimelle oikein, sen reunojen ja saumojen väli on ainakin 3 mm. Lämpenevää osaa ei tule asettaa saumojen sisälle.

5 Jotta lämpötyyny asettuu istuimelle tasaisesti, tulee termostaatin kohdalle istuimen pehmusteeseen leikata aukko. Jos istuimessa on poikittaisia saumoja johtoja varten, tyynyyn tulee leikata näiden kohdalle elektrodinauhojen väliin 40 mm leveä suorakulmainen aukko kuvan 3 osoittamalla tavalla.

6 Lämpötyynyssä on leikkaamalla ±150 mm pituuden säätövaraa. Lämpötyynyn ylimääräinen osa tulee leikata pois. Elektrodinauhat tulee teipata poikittaisen aukon kohdalta eristävällä suojateipillä (D) kuvan 7 mukaisesti. Lopuksi lämpötyynyn kiinnitysteippien suojamuovi tulee poistaa ja lämpötyyny teipata paikalleen.

Jotta lämpötyyny asettuu selkänojalle tasaisesti, tulee termostaatin kohdalle selkänojan pehmusteeseen leikata aukko.

7 Lämpötyynyn selkäosa tulee asettaa kuvan 8 osoittamalla tavalla. Selkäosan asetteluun pätevät samat ohjeet kuin istuinosan. Jos lämpötyyny on asetettu oikein, sen reunojen ja saumojen väli on ainakin 3 mm. Lämpenevää osaa ei tule asettaa saumojen sisälle. Jotta lämpötyyny asettuu selkänojalle tasaisesti, tulee termostaatin kohdalle selkänojan pehmusteeseen leikata aukko. Jos selkänojassa on poikittaisia saumoja johtoja varten, tyynyyn tulee leikata näiden kohdalle elektrodinauhojen väliin 40 mm leveä suorakulmainen aukko kuvan 11 osoittamalla tavalla

Elektrodinauhat tulee teipata poikittaisen aukon kohdalta eristävällä

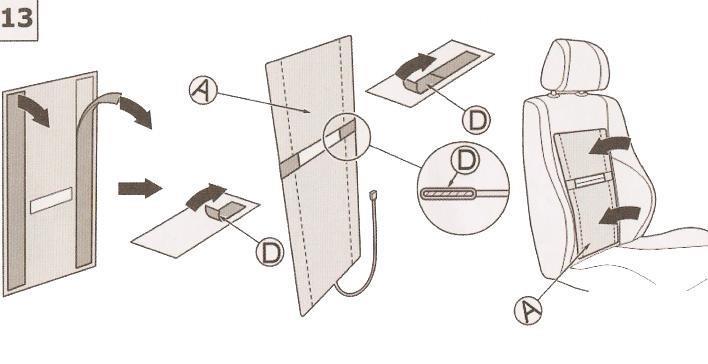

8 Lämpötyynyssä on leikkaamalla ±150 mm pituuden säätövaraa. Lämpötyynyn ylimääräinen osa tulee leikata pois. Elektrodinauhat tulee teipata poikittaisen aukon kohdalta eristävällä suojateipillä (D) kuvan 13 mukaisesti. Lopuksi lämpötyynyn kiinnitysteippien suojamuovi tulee poistaa ja lämpötyyny teipata paikalleen.

Istuimen ja selkänojan lämpötyynyjen asennetaan kuvan 15 osoittamalla tavalla.

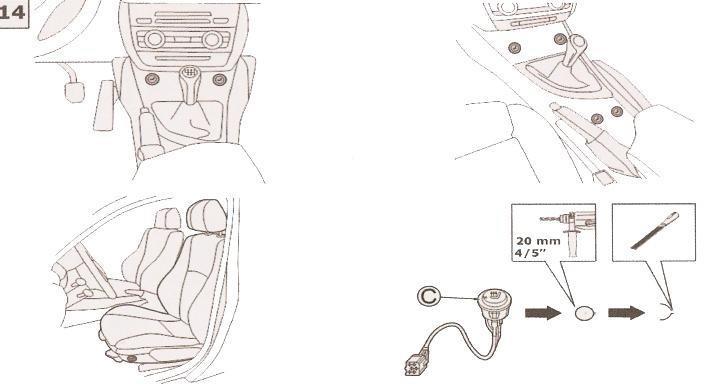

9 Sopivaan kohtaan auton kojetaulua porataan reikä kytkimen asentamiseksi. Viilausta saatetaan tarvita jotta kytkin saadaan sopimaan täydellisesti reikään. Istuimen ja selkänojan lämpötyynyjen asennetaan kuvan 15 osoittamalla tavalla. Kaikki liittimet tulee liittää. Rele G yhdistetään päävirtajohtoon ja maadoitetaan ruuvilla H ja prikalla I. Huom. Lämmittimen maksimivirta on 3.5 ampeeria.

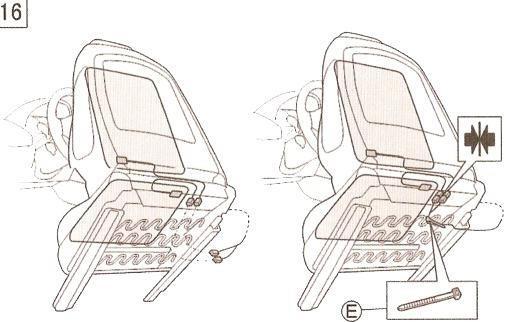

10 Johdot istuimen lämpötyyny ja selkänojan lämpötyynyn välillä asennetaan kuvan 16 mukaisesti. Johdot tulee kiinnittää nippusiteellä (E). Järjestelmän testaaminen: Käännä auton virtalukko ON-asentoon ja paina lämmittimen kytkin päälle. 2-5 minuutin kuluessa istuimen tulisi lämmetä.

11 kytkin lämpötyynyt
