Ennen laitteen käyttöä, asetusten tekoa ja liittämistä muihin laitteisiin lue tämä käyttöohje huolellisesti.

Transkriptio

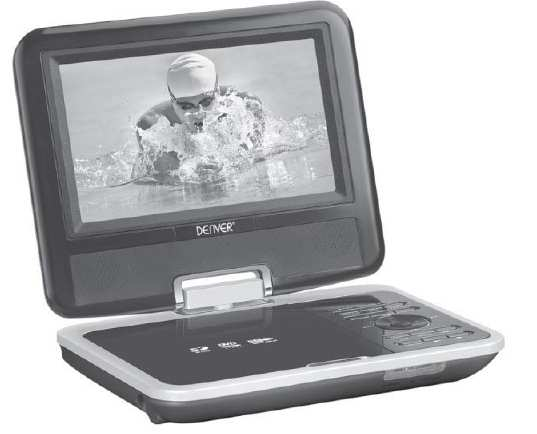

1 KANNETTAVA DVD-SOITIN KÄYTTÖOHJE MT-761 Ennen laitteen käyttöä, asetusten tekoa ja liittämistä muihin laitteisiin lue tämä käyttöohje huolellisesti.

2 Ympäristönsuojeluohjeet Sähkö- ja elektroniikkalaitteet sekä niissä käytettävät paristot sisältävät materiaaleja, komponentteja ja aineita, jotka voivat olla vahingollisia terveydelle ja ympäristölle, jos jätemateriaalia (pois heitettävät sähkö- ja elektroniikkalaitteet sekä paristot) ei käsitellä asianmukaisesti. Sähkö- ja elektroniikkalaitteet sekä paristot on merkitty alla olevalla rastitun jäteastian symbolilla. Symboli kertoo, ettei sähkö- ja elektroniikkalaitteita tai paristoja saa hävittää kotitalousjätteen mukana vaan ne on hävitettävä erikseen. On tärkeää, että loppukäyttäjänä viet käytetyt paristot oikeaan keräyspaikkaan. Tällä tavoin voit varmistaa, että paristot kierrätetään lain mukaan eivätkä ne vahingoita ympäristöä. Kaikkiin kaupunkeihin on perustettu keräyspisteitä. Sähkö- ja elektroniikkalaitteet sekä paristot voi viedä itse ilmaiseksi pisteisiin tai ne voidaan kerätä suoraan kotoa. Lisätietoja saat kuntasi tekniseltä osastolta. Sisällysluettelo Sisältö Sisällysluettelo 1 Turvallisuusohjeet 2 Ennen käyttöä (Jatkuu) 2-3 Hallintanäppäimet 3-5 Ennen käyttöönottoa 5-6 Perustoiminnot 7-8 ASETUKSET-valikko 13 Teknisiä tietoja Vianetsintä 14

3 Turvallisuusohjeet RISK SÄHKÖISKUVAARA OF ELECTRIC SHOCK DO ÄLÄ NOT AVAA OPEN Huomattavaa tekijänoikeuksista: Laki kieltää tekijänoikeudella suojatun materiaalin luvattoman kopioimisen, esittämisen, kaapelin kautta esittämisen, julkisen esittämisen sekä vuokraamisen. Varoitus: Älä irrota laitteen koteloa tai avaa sen takaosaa sähköiskun välttämiseksi. Laitteen sisällä ei ole käyttäjän huollettavia osia. Laitteen saa huoltaa vain valtuutettu huoltohenkilöstö. Varoitus: Laitetta ei saa altistaa nesteelle, sateelle tai kosteudelle tulipalon ja sähköiskun välttämiseksi. Laitteen päälle ei saa asettaa vedellä täytettyjä astioita kuten vaaseja. Varoitus: Digitaalinen videolaite käyttää laserjärjestelmää. Muiden kuin tässä kuvattujen säätöjen tai toimintojen suorittaminen voi altistaa käyttäjän vaaralliselle lasersäteilylle. Varoitus: Laitteen koteloa ei saa avata, koska käyttäjä altistuu tällöin näkyvälle lasersäteelle. Varoitus: Lasersäteeseen ei saa katsoa. Laitteessa on Macrovision Corporationin kehittämä kopiosuojaus. Kopiosuojaus on tallennettu joillekin levyille. Kopiosuojattujen levyjen kopioissa on häiriöitä. Tuotteessa on käytetty tekijänoikeuksilla suojattua teknologiaa, jota suojelevat tietyt Yhdysvaltain patentit. Muut tuotteeseen liittyvät immateriaalioikeudet kuuluvat Macrovision Corporationille sekä muille oikeuksien haltijoille. Lupa tekijänoikeuksilla suojatun teknologian käyttöön on saatu Macrovision Corporationilta. Se mahdollistaa laitteen käytön kotona tai muuten yksityisesti ellei Macrovision Corporation ole erikseen antanut lupaa muuhun käyttöön. Laitteen purkaminen ja takaisinmallinnus on kiellettyä. SARJANUMERO: Laitteen takaosassa on jokaiselle laitteelle yksilöllinen sarjanumero. Kirjoita alle pyydetyt tiedot ja säilytä käyttöohje todisteena laitteen ostosta. Mallin numero Sarjanumero Ostopäivä HUOM: Laitetta ei saa sijoittaa suljettuun tilaan kuten kirjahyllyyn.

4 Ennen käyttöä (Jatkuu) Johdanto Lue käyttöohje huolellisesti ja säilytä se. Näin varmistat, että käytät laitetta oikein. Käyttöohjeessa on tietoja DVD-soittimen käytöstä ja ylläpidosta. Jos laite tarvitsee huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen. -symbolin kuvaus " " -symboli voi syttyä televisioruudulle. Se osoittaa, että tietty käyttöohjeessa esitelty toiminto ei ole käytettävissä toistettavalla levyllä. sisällä. Käyttöohjeessa esiintyvät symbolit Salamasymboli varoittaa käyttäjää vaarallisen korkeasta sähkövirrasta laitteen Huomioitavaa levyistä Levyjen käsittely Älä koske levyn toistopuoleen. Pidä aina kiinni levyn reunoista, jottei pintaan tule sormenjälkiä. Älä liimaa paperia tai teippiä levyn pintaan. Huutomerkki kiinnittää käyttäjän huomion tärkeisiin käyttö-, ylläpito- ja huolto-ohjeisiin. Osoittaa käyttäjälle vaaratilanteen, jonka seurauksena voi olla materiaalivahinkoja. HUOM: Otsikon alla on erityisohjeita tai -toimintoja. Vinkki: Otsikon alla on vinkkejä laitteen käytön helpottamiseksi. Seuraavat symbolit luvun otsikossa kertovat, millä levyillä tietty toiminto on mahdollinen: Levyjen säilytys Pane levyt käytön jälkeen koteloihinsa. Levyjä ei saa säilyttää suorassa auringonvalossa, lämmönlähteiden lähellä tai suorassa auringonvalossa olevassa autossa. Levyjen puhdistus Levyssä olevat sormenjäljet ja pöly voivat huonontaa kuvanlaatua ja aiheuttaa äänihäiriöitä. Puhdista levy puhtaalla liinalla ennen käyttöä. Pyyhi levyä keskiosasta reunoihin suuntautuvalla liikkeellä. DVD ja viimeistelty DVD ± R/RW Video CD Ääni-CD WMA-levy JPEG-levy Älä käytä voimakkaita liuottimia, kuten alkoholia, bentseeniä, tinneriä, kaupoista saatavia puhdistusaineita tai vinyylilevyille tarkoitettuja antistaattisia suihkeita.

5 Ennen käyttöä (Jatkuu) Levytyypit DVD (8 cm / 12 cm) VIDEO CD (VCD) (8 cm / 12 cm) Ääni-CD (8 cm / 12 cm) Lisäksi laite toistaa seuraavia levytyyppejä: DVD -R, DVD +R, DVD -RW, DVD +RW, Kodakin kuva-cd, SVCD, äänitiedostoja sisältävät CD-R ja CD-RW sekä WMA-, JPEG-tiedostot. Symboli kertoo, että laite toistaa DVD-RW-levyt, jotka on tallennettu Video Recording -formaatissa. Valmistettu Dolby Laboratoriesin lisenssillä. "Dolby", "Pro Logic" ja tupla-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. Aluekoodi DVD-soitin on suunniteltu ja valmistettu toistamaan alueen 2 DVD-levyjä. Laite toistaa vain DVD-levyt, joissa on aluekoodi 2 tai "ALL" (kaikki). Huomioitavaa aluekoodeista Useimpien DVD-levyjen koteloissa on selvästi merkittynä maapallosymboli, jonka sisällä on yksi tai useampia numeroita. Numeron on täsmättävä DVD-soittimen aluekoodiin tai levyä ei voida toistaa. Jos laitteessa on väärän aluekoodin levy, televisioruutuun syttyy teksti "Check region Code" (Varmista aluekoodi). Huom: 1. Joitakin CD-R/RW-, DVD-R-, DVD+R-, DVD-RW- tai DVD+RW-levyjä ei voida toistaa johtuen tallennusvälineistä tai levyistä itsestään. 2. Levyjen kummallekaan puolelle ei saa kiinnittää lappuja tai etikettejä. 3. Laitteessa ei saa käyttää epätavallisen muotoisia (esim. sydämen- tai neliönmuotoisia levyjä), koska ne voivat aiheuttaa toimintahäiriöitä. 4. Ohjelmistojen tekijät ovat voineet ohjelmoida DVD- ja Video CD -levyille tiettyjä toimintoja. Laite toistaa DVD- ja Video CD-levyt levyyn ohjelmoidun sisällön mukaisesti. Tämän vuoksi jotkin käyttöohjeessa kuvatut toiminnot voivat olla pois käytöstä, ja joitakin toimintoja on voitu lisätä.

6 Hallintanäppäimet Laite 1. KAIUTIN 2. LCD-NÄYTTÖ 3. OSOITIN 4 TITLE/PBC (NIMIKE/PBC) 11 ENTER (VAHVISTUS) 5 MENU (VALIKKO) 12 USB/SD 6 SETUP (ASETUKSET) 13 MODE (TILA) 7 AUDIO (ÄÄNIRAITA) 14 N/P 8 OSD (NÄYTTÖVALIKKO) 15 LEVYPESÄN KANSI 9 REPEAT (UUDELLEENTOISTO) 16 OPEN (AVAA) 10 NUOLIPAINIKKEET 17 TFT/OFF (TFT / POIS PÄÄLTÄ) SELAUS ETEENPÄIN ( ) 18 PLAY/PAUSE (TOISTO/TAUKO) SELAUS TAAKSEPÄIN ( ) 19 STOP (PYSÄYTYS) SEURAAVA ( ) EDELLINEN ( )

7 Hallintanäppäimet Laite 20 USB-PORTTI 21 SM-/MMC-/MS-KORTINLUKIJA 22 VOLUME (ÄÄNENVOIMAKKUUDEN SÄÄDIN) 23 AV-LÄHTÖLIITIN 24 KOAKSIAALI 25. NÄPPÄINLUKITUS PÄÄLLÄ / POIS PÄÄLTÄ 27 LATAUS PÄÄLLÄ / VIRTA PÄÄLLÄ 28 DC-TULOLIITIN Soittimen virtalähteenä toimii litium-polymeeriakku, joka antaa paljon energiaa, vaikka painaakin vähän. Akku voidaan ladata milloin vain riippumatta siitä, onko se osittain vai kokonaan tyhjentynyt. Akun lataaminen täyteen kestää noin 2,5 tuntia. Täyteen ladattua akkua voidaan käyttää jopa kaksi tuntia. Liitä mukana tuleva AC/DC-adapteri laitteen DC INPUT (DC-TULO) -liittimeen ja kytke adapteri AC -pistorasiaan. Huom: Varmista ennen lataamista, että laite on sammutettu.

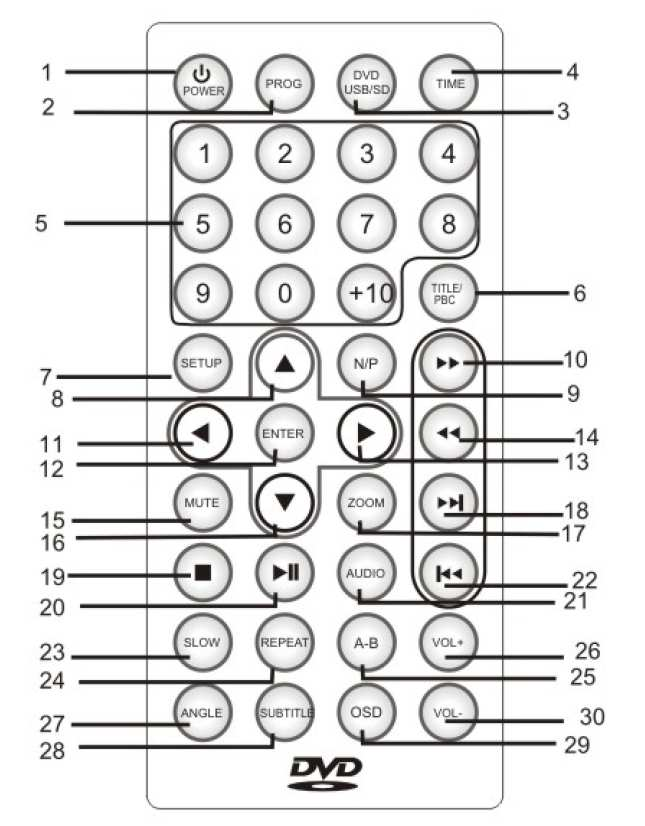

8 Hallintanäppäimet Kaukosäädin 1. POWER (VIRTA) 2. PROG (OHJELMOINTI) 3. DVD/USB/SD 4. TIME (AIKA) 5 NUMERONÄPPÄIMET 6. TITLE/PBC (NIMIKE/PBC) 7. SETUP (ASETUKSET) NUOLINÄPPÄIMET YLÖS / ALAS / VASEN / OIKEA 9. N/P 10. SELAA ETEENPÄIN 12. ENTER (VAHVISTUS) 14. SELAA TAAKSEPÄIN 15. MUTE (MYKISTYS) 17. ZOOM (ZOOMAUS) 18. SEURAAVA 19. PYSÄYTYS 20. TOISTO/TAUKO 21. AUDIO (ÄÄNIRAITA) 22. EDELLINEN 23. SLOW (HIDASTUS) 24 REPEAT (UUDELLEENTOISTO) 25. A-B (UUDELLEENTOISTO VÄLILLÄ A-B) 26. VOL + (ÄÄNENVOIMAKKUUS +) 27. ANGLE (KUVAKULMA) 28 SUBTITLE (TEKSTITYS) 29. OSD (NÄYTTÖVALIKKO) 30. VOL - (ÄÄNENVOIMAKKUUS -)

9 Hallintanäppäimet Paristojen laitto kaukosäätimeen Ennen käyttöönottoa DVD-levyjen esittely DVD±R/RW DVD-R ja DVD+R ovat kaksi eri DVD-asemien ja -levyjen standardia. Näille levyille voidaan tallentaa tietoa vain kerran. DVD-RW ja DVD+RW ovat uudelleenkirjoitettavien levyjen standardeja. Levyn sisältö voidaan poistaa, ja sille voidaan tallentaa uudelleen. Yksipuolisille levyille mahtuu 4,38 gigabittiä tietoa, kaksipuolisille kaksi kertaa enemmän. Kaksikerroksisia, yksipuolisia levyjä ei saa uudelleenkirjoittavina. Katso kuvaa. Irrota kaukosäätimen takaa paristokotelon kansi ja tyhjä paristokotelo. Paristoihin on tehtaalla pantu erotusnauha. Irrota nauha. Pane paristot koteloon ja kotelo takaisin paikalleen. Kaukosäädin toimii parhaalla tavalla, kun se suunnataan soittimen sensoriin. Kaukosäätimen toimintasäde on viisi metriä ja 60 astetta. Normaalissa käytössä paristot kestävät vuoden. Ota paristot pois kaukosäätimestä säilytyksen ajaksi tai jos soitinta ei käytetä pitkään aikaan. VIDEO CD (VCD) VCD-levylle mahtuu 74 minuuttia (650 Mb) tai 80 minuuttia (700 Mb) MPEG1-formaatissa tallennettua liikkuvaa kuvaa hyvälaatuisen stereoäänen kera. MPEG MPEG on kansainvälinen kuvan ja äänen pakkausstandardi. MPEG1-formaattia käytetään kuvan tallentamiseen VCD-levyille sekä äänen tallentamiseen PCM- Dolby Digital tai MPEG-muodossa. WMA Windows Media Audio -tiedosto. Microsoftin kehittämä koodaus-/dekoodaustapa. JPEG Joint Pictures Expert Group. JPEG on kuvanpakkausformaatti, jolla kuvat voi pakata värien määrää rajoittamatta.

10 Ennen käyttöönottoa DVD-levyjen esittely Nimike (vain DVD-levyt) Nimike on yleensä DVD-levyn erillinen osa. Esimerkiksi itse elokuva voi olla nimike 1, elokuvan tekoa kuvaava dokumentti nimike 2 ja näyttelijöiden haastattelut nimike 3. Nimikkeet on numeroitu, jotta ne löytyvät helposti. Luku (vain DVD-levyt) Luku on nimekkeen osa, esimerkiksi elokuvan kohtaus tai haastattelusarjan yksi haastattelu. Jokaisella luvulla on oma numero, jonka avulla niitä voi selata helposti. Levystä riippuen lukuja ei ehkä ole tallennettu levylle. TFT-näytön säätäminen Määritä TFT-näytön asetukset näppäimellä "MODE" tai paneelin näppäimillä Huom: " ". Voit säätää asetuksia "BRIGHTNESS" (kirkkaus), "CONTRAST" (kontrasti), "HUE" (sävy) ja "SCREEN MODE": 16:9/4:3 (kuvasuhde 16:9/4:3). Jos haluat vaihtaa asetukset oletusasetuksiin, avaa valikko "setup" (asetukset) ja valitse kohta "Default" (oletus). Lisätietoja kohdassa "oletusasetusten palauttaminen". PBC Toistonhallinta (vain Video CD -levyt) Toistonhallintaominaisuus on VCD 2.0 -levyillä. PBC mahdollistaa interaktiiviset toiminnot valikkojen, hakutoimintojen tai muiden normaalisti tietokoneessa saatavilla olevien toimintojen avulla. Tämän lisäksi levyltä voidaan toistaa kuvaa, joka on tallennettu korkealla resoluutiolla. Video CD-levyt, joissa PBC-toimintoa ei ole (versio 1.1), toimivat samalla tavalla kuin äänilevyt. Raita: Audiovisuaalisen tiedon tärkeä elementti, kuten kuva, tietynkielinen ääniraita (DVD) tai musiikkikappale video- tai äänilevyllä. Jokaisella raidalla on oma numero, jonka avulla niitä voi selata helposti. DVD-levyille voi tallentaa yhden videoraidan (lukuisilla kuvakulmilla) sekä useita ääniraitoja.

11 Ennen käyttöönottoa DVD- tai Video CD -levyn toisto Ennen toistoa 1. Kytke virta päälle soittimen vasemmassa kyljessä olevasta virtakytkimestä. 2. Avaa levypesä painikkeella OPEN. Pane soittimeen levy toistopuoli alaspäin. 3. Sulje levypesä. Toisto alkaa automaattisesti. DVD Valitse nimeke/luku nuolinäppäimillä Palaa levyn valikkoon näppäimellä MENU.. Aloita toisto näppäimellä ENTER. VCD Valitse raita numeronäppäimillä. Palaa levyn valikkoon näppäimellä MENU. Valikkojen toiminnot ja käyttö voivat vaihdella. Noudata valikon ohjeita. Huom: 1. Jos lapsilukko on aktivoitu ja katsottavan levyn ikäraja ylittää lapsilukon rajan, syötä salasana. (Lisätietoja luvussa "lapsilukko" sivulla 21). 2. DVD-levyillä voi olla aluekoodit. Jos levyn aluekoodi ei ole sama kuin soittimen, levyä ei toisteta. 3. Ellei toisin mainita, kuvattuja toimintoja ohjataan kaukosäätimellä. Joitakin toimintoja voidaan ohjata myös asetusvalikosta. Siirtyminen toiseen LUKUUN/RAITAAN Kun levyn nimekkeessä on enemmän kuin yksi luku tai raita, siirtyminen seuraavan lukuun/raitaan tapahtuu seuraavasti: 1. Siirry seuraavaan lukuun/raitaan tai toistettavan luvun/raidan alkuun painamalla toiston aikana lyhyesti näppäintä tai. 2. Siirry edelliseen lukuun/raitaan painamalla kahdesti näppäintä. 3. Siirry suoraan tiettyyn lukuun DVD-levyn toiston aikana syöttämällä luvun numero. Äänikanavan vaihtaminen Paina toistuvasti näppäintä AUDIO toiston aikana. Äänikanava vaihtuu järjestyksessä Stereo, vasen ja oikea. Uudelleentoisto välillä A-B Toista haluttu jakso uudelleen. 1. Paina näppäintä A-B halutussa aloituskohdassa. Ruudulla näkyy symboli 2. Paina uudelleen näppäintä A-B halutussa lopetuskohdassa. Symboli näkyy ruudussa ja uudelleentoisto alkaa. 3. Peruuta uudelleentoisto painamalla kolmannen kerran näppäintä A-B. Uudelleentoisto Toista uudelleen levyn nimeke/luku/raita/koko levy. Valitse uudelleentoistotila toiston aikana painamalla toistuvasti näppäintä REPEAT.

12 Ennen käyttöönottoa DVD- tai Video CD -levyn toisto DVD-levyt - uudelleentoisto: luku/nimeke/pois päältä Luku: Toistaa nykyisen luvun uudelleen. Nimeke: Toistaa nykyisen nimekkeen uudelleen. Kaikki: Toistaa koko levyn uudelleen. Pois päältä: Uudelleentoisto pois päältä. Video CD -levyt - uudelleentoisto: luku/nimeke/pois päältä Raita: Toistaa nykyisen raidan uudelleen. Kaikki: Toistaa koko levyn uudelleen. Pois päältä: Uudelleentoisto pois päältä. Huom: 1. Jos Video CD -levyn PBC-toiminto on päällä, se on sammutettava uudelleentoiston ajaksi. 2. Uudelleentoisto peruuntuu, jos painat näppäimiä tai toiston aikana. Zoomaus Suurenna videokuvaa: 1. Paina tauon tai toiston aikana kerran näppäintä ZOOM. Ruudun oikeassa alanurkassa näkyy kehys. 2. Jokainen näppäimen painallus muuttaa zoomaussuhdetta seuraavasti: koko x2 koko x3 koko x4 koko 1/2 koko 1/3 koko 1/4 normaali koko. 3. Vaihda zoomauskohtaa näppäimillä. 4. Palaa normaaliin kuvaan painamalla toistuvasti näppäintä ZOOM. HUOM: Zoom-toiminto ei ehkä toimi kaikilla levyillä. DVD-levyjen sisällöstä riippuvat erikoistoiminnot: Valikot: DVD-levyissä voi olla valikoita, joiden avulla voidaan käyttää erikoistoimintoja. Avaa levyn valikko näppäimellä MENU. Syötä numero tai korosta valinta nuolinäppäimillä. Vahvista valinta painamalla näppäintä ENTER. DVD-levyn valikko 1. Paina näppäintä DVD MENU. Jos toistettavassa nimekkeessä on valikko, se aukeaa ruudulle. 2. VALIKKO sisältää toimintoja kuten kuvakulmat, ääniraidan kieli, tekstityksen kielivaihtoehdot sekä nimekkeen luvut. 3. Poistu näppäimellä DVD MENU. Kuvakulma Jos levylle on tallennettu kohtauksia eri kuvakulmista kuvattuna, kuvakulmaa voidaan vaihtaa tällä näppäimellä. Valitse kuvakulma painamalla toistuvasti näppäintä ANGLE. Ruudussa näkyy valitun kuvakulman numero. HUOM: Toistettaessa useista eri kuvakulmista tallennettuja kohtauksia kuvakulman symboli vilkkuu näytöllä. Ääniraidan kielen vaihtaminen Vaihda ääniraidan kieltä tai ääniraitaa painamalla toistuvasti näppäintä AUDIO toiston aikana. Jos DVD-RW-levy on tallennettu VR-muodossa ja siinä on sekä kaksikielinen että yksikielinen ääniraita, voidaan ääniraitaa vaihtaa seuraavasti: ensisijainen (yksikielinen) ääniraita (L), kaksikielinen ääniraita (R) tai molemmat. Tekstitys Selaa tekstityskieliä painamalla toistuvasti näppäintä SUBTITLE toiston aikana. NIMEKE DVD-levy: Paina näppäintä TITLE. DVD-levyn valikko tai nimekelista aukeaa ruudulle. Valitse ohjelma nuolinäppäimillä ja näppäimellä ENTER.

13 Perustoiminnot Ääni-CD-levyjen ja WMA-levyjen toiminnot Levyt Soitin toistaa CD-, MP3- ja WMA-formaatin äänitteitä CD-R-, CD-RW-, DVD±R- ja DVD±RW-levyiltä. Äänilevy Kun soittimeen pannaan äänilevy, se toistetaan automaattisesti. Levyn tiedot (esim. aika, jota levyä on toistettu) näkyvät ruudussa. 1. Valitse kansio näppäimellä tai. Tuo kansion sisältö näkyviin näppäimellä ENTER. 2. Valitse raita näppäimellä tai ja aloita toisto näppäimellä tai ENTER. Tiedostojen nimet eivät saa olla yli 8 merkkiä pitkiä, ja niissä on oltava.wma -tarkenne. Nimissä ei saa olla erikoismerkkejä, kuten /? * : < > Yhden levyn tiedostomäärä ei saa ylittää 650 kappaletta. Soitin vaatii levyiltä ja tallenteilta tiettyä teknistä standardia, jotta toiston laatu olisi paras mahdollinen. Tehdasvalmisteiset DVD-levyt ovat automaattisesti standardien mukaisia, kun taas monet levyformaatit, joille käyttäjä voi itse tallentaa tietoa (mukaan lukien WMA tiedostoja sisältävät CD-R-levyt), vaativat tiettyjen ehtojen täyttymistä (kts yllä), jotta niitä voidaan toistaa ongelmitta. Asiakkaiden tulee huomata, että WMA-tiedostojen lataaminen internetistä vaatii aina luvan. Tuotteen valmistajalla ei ole oikeutta myöntää lupaa, vaan se on aina pyydettävä tekijänoikeuksien haltijalta. -levyjen yhteensopivuus soittimen kanssa: 1. Näytteenottotaajuus: khz ( ). 2. Bittinopeus: kbps ( ). Soitin ei tunnista -tiedostoja, jos tiedoston tarkenne ei vastaa WMA-tiedoston tarkennetta. CD-R-levyn fyysisen formaatin tulee olla ISO WMA-tiedostoja ei voida toistaa, jos levy on luotu ohjelmistolla, joka ei tue tiedostojärjestelmiä (esim. Direct-CD). Suosittelemme Easy-CD-Creatoria, joka luo ISO 9660 mukaisen tiedostojärjestelmän.

14 Perustoiminnot Äänilevyn tai WMA-tiedostojen toisto Tauko 1. Paina toiston aikana näppäintä. 2. Aloita toisto uudelleen näppäimellä. Siirtyminen toiseen RAITAAN 1. Siirry seuraavaan lukuun/raitaan tai toistettavan luvun/raidan alkuun painamalla toiston aikana lyhyesti näppäintä tai. 2. Siirry edelliseen lukuun/raitaan painamalla kahdesti näppäintä. 3. Valitse toistettava raita suoraan syöttämällä raidan numero. Uudelleentoisto raita/kansio/koko levy/pois päältä Toista uudelleen levyn kansio/raita/koko levy. 1. Paina toiston aikana näppäintä REPEAT. Ruutuun ilmestyy uudelleentoistosta kertova kuvake. 2. Valitse uudelleentoistotila toiston aikana painamalla toistuvasti näppäintä REPEAT. Raita: Toistaa nykyisen raidan uudelleen. (CD) Kansio: Toistaa nykyisen kansion uudelleen. Kaikki: Toistaa koko levyn uudelleen. (CD) Pois päältä (ruudussa ei kuvaketta): Normaali toisto. HUOM: Uudelleentoisto peruuntuu, jos toiston aikana painetaan näppäintä. Uudelleentoisto välillä A-B 1. Toista valittu jakso uudelleen painamalla jakson aloituskohdassa näppäintä A-B. Uudelleentoistosta kertova kuvake "A" syttyy ruudulle. 2. Merkitse jakson lopetuskohta painamalla uudelleen näppäintä A-B Uudelleentoistosta kertova kuvake "AB" syttyy ruudulle, ja jakson uudelleentoisto alkaa. 3. Palaa normaaliin toistotilaan painamalla kolmannen kerran näppäintä A-B. Uudelleentoistosta kertova kuvake sammuu ruudusta. JPEG-levyjen toisto Diaesitys Diaesityksien vaihtoehtoja on 16. Valitse diaesitys painamalla toistuvasti näppäintä PROGRAM. Pysäytyskuva 1. Paina diaesityksen aikana näppäintä. Diaesitys keskeytyy. 2. Palaa diaesitykseen painamalla uudelleen näppäintä. JPEG-kuvien katselu Voit katsella soittimella Kodakin kuva-cd-levyjä sekä JPEG-tiedostoja. 1. Pane levy soittimeen. Tiedostovalikko aukeaa ruudulle. 2. Valitse kansio ja vahvista valinta näppäimellä ENTER. Kansion sisältämät tiedostot listataan ruudulle. Palaa tiedostolistasta takaisin kansiolistaan korostamalla kansio ja painamalla näppäintä ENTER. 3. Valitse tietty tiedosto korostamalla se ja painamalla näppäintä ENTER tai. Kuva aukeaa ruudulle. 4. Jos katselet kuvia Kodakin kuva-cd-levyltä, toisto alkaa automaattisesti. HUOM: Siirry seuraavalle sivulle näppäimellä, edelliseen kansioon näppäimellä ja valikkoon näppäimellä MENU. Zoom 1. Paina näppäintä ZOOM. 2. Suurenna kuvaa näppäimellä ja pienennä näppäimellä.

15 Perustoiminnot JPEG-levyjen toisto Kuvan kääntäminen Käännä kuvaa myötä- tai vastapäivään. WMA-tiedostojen kuuntelu kuvia katseltaessa Soittimella voi kuunnella kuvalevylle tallennettuja WMA-tiedostoja kuvia katsellessa. 1. Valitse WMA-tiedosto. 2. Valitse kuva. JPEG-levyjen yhteensopivuus soittimen kanssa: 1. JPEG-tiedostojen lukumäärä ja koko vaikuttavat siihen, kuinka kauan soittimelta kestää lukea levyn sisältö. Jos ruudussa ei tapahdu mitään useaan minuuttiin, jotkin tiedostot voivat olla liian suuria. Pienennä tällöin JPEG-tiedostojen koko alle 2 megapikseliin (2 760 pikseliä X pikseliä) ja polta levy uudelleen. 2. Levyllä olevien tiedostojen ja kansioiden lukumäärä ei saa ylittää 650 kappaletta. Joitakin levyjä ei ehkä voida toistaa yhteen sopimattoman tallennusformaatin tai levyn takia. Varmista, että kaikkien tiedostojen tarkenne CD-levylle kopioitaessa on.jpg. Jos tiedostojen tarkenne on jokin muu kuin.jpg tai.jpeg, nimeä tiedostot uudelleen.jpg-tarkenteella. Soitin ei toista kuvatiedostoja muilla tarkenteilla, vaikka tiedostot näkyisivätkin Windowsin tiedostojenhallinnassa JPEG-kuvatiedostoina. DVD VR -formaatin levyjen toisto Soitin toistaa DVD-R/RW-levyjä, joihin on tallennettu tietoja DVD-Video-formaatissa ja jotka on viimeistelty DVD-tallentimella. Soitin toistaa DVD-RW-levyjä, jotka on tallennettu Video Recording (VR) -formaatissa. 1. Pane levy soittimeen. DVD-VR-valikko aukeaa ruudulle. 2. Valitse raita näppäimellä ja aloita toisto näppäimellä TOISTA tai ENTER. Huom: Viimeistelemättömiä DVD-R/RW-levyjä ei voi toistaa tällä soittimella. Jotkin DVD-VR-levyt on tehty DVD-TALLENTIMELLA, ja niissä on mukana CPRM-tietoja. Soitin ei toista tällaisia levyjä, ja ruudussa näkyy teksti unknown disc (tuntematon levy). Mikä on "CPRM" CPRM on kopiosuojausjärjestelmä (muokkaussalaus mukana), joka antaa tallentaa vain "Copy once" (kopioi kerran) -ohjelmia. Lyhenne CPRM tulee sanoista Content Protection for Recordable Media (tallennettavan median sisältösuojaus). Soitin on CPRM-yhteensopiva, eli käyttäjä voi tallentaa copy once -ohjelmia. Tallennetuista ohjelmista ei kuitenkaan voi tehdä lisäkopioita. CPRM-tallenteet voidaan tehdä vain DVD-RW-levyille, jotka on formatoitu VR-tilassa, eikä CPRM-tallenteita voi toistaa muissa kuin CPRM-yhteensopivissa soittimissa.

16 Perustoiminnot MPEG4-elokuvalevyjen toisto Tällä soittimella voi toistaa MPEG4-tiedostoja sisältäviä levyjä. 1. Pane levy soittimeen. Kansiovalikko aukeaa ruudulle. 2. Valitse kansio näppäimellä tai ja vahvista valinta näppäimellä ENTER. Kansion sisältämät tiedostot listataan ruudulle. Palaa tiedostolistasta takaisin kansiolistaan korostamalla kohta näppäimellä tai ja painamalla näppäintä ENTER. 3. Valitse tietty tiedosto korostamalla se näppäimellä tai ja painamalla näppäintä ENTER tai PLAY. 4. Poistu näppäimellä. 5. Siirry seuraavalle sivulle näppäimellä. MPEG4-levyjen yhteensopivuus soittimen kanssa: 1. MPEG4-tiedostojen resoluution tulee olla alle 720 X 576 pikseliä (L X K). 2. MPEG4-tekstitystiedostojen nimen pituus ei saa ylittää 56 merkkiä. 3. Jos MPEG4-tiedostossa on tuntematon koodi, ruudussa voi näkyä merkki _. Ohjelmoitu toisto (ei koske kuva-cd-levyjä ) DVD/VCD/CD Voit ohjelmoida raitoja miltä tahansa levyltä soittimen muistiin. 1. Paina näppäintä PROGRAM. Ohjelmointivalikko aukeaa. 2. Syötä nimekkeen, luvun tai raidan numero numeronäppäimillä (jos järjestysnumero on yksinumeroinen, syötä eteen 0, esim. 05) 3. Valitse kohta START korostamalla se nuolinäppäimillä. Jos tiedoston ruutumäärä sekuntia kohti on yli 30, soitin ei ehkä toista tiedostoa normaalisti. Jos tallennetun tiedoston audio- ja videotietoja ei ole lomitettu, ääntä ei kuulu eikä kuvaa näy. 4. Paluu normaaliin toistoon: Paina näppäintä PROGRAM ja ohjelmointivalikossa näppäintä. Toistettavat MPEG4-tiedostot: ".avi ", ".mpg ", ".mpeg". Toistettavat audioformaatit: "AC3 ", "PCM ", "WMA ". Näytteenottotaajuus: 8-48 khz, khz (WMA) Bittinopeus: 8-320kbps, kbps (WMA) Vinkki: - Soittolistan voi ohjelmoida vain, kun soittimessa on levy. - Soittimen asetuksia ei voi muuttaa ohjelmoinnin aikana.

17 ASETUKSET-valikko Valikon käyttö ja yleiset asetukset Valikon käyttö 1. Avaa Asetukset-valikko näppäimellä SETUP. 2. Valitse seuraavan tason alivalikko ja vahvista valinnat näppäimellä ENTER. 3. Avaa alivalikko ja palaa edelliseen valikkoon näppäimillä. 4. Korosta haluttu valikko näppäimillä. Valikosta poistuminen Paina näppäintä SETUP asetukset tallentuvat soittimen muistiin, vaikka soitin sammutetaan. 1. Korosta kohta Kuvasuhde näppäimillä. 2. Avaa alivalikko näppäimellä. 3. Valitse kohta korostamalla se nuolinäppäimillä. Yleiset asetukset Yleisissä asetuksissa voit määrittää seuraavat asetukset: "TV Display" (Kuvasuhde), "Angle Mark" (Kuvakulman näyttö), "OSD lang" (Näyttövalikon kieli), "Captions" (Closed Caption -tekstitys), "Screen Saver" (Näytönsäästäjä), "last Memory" (Viimeisin tallennettu) Seuraa alla olevia ohjeita. NORMAL / PS Normaalitelevisiossa sovittaa kuvan ruudulle ja jättää kuvan reunat ulkopuolelle. NORMAL / LB Normaalitelevisiolle. Kuva näytetään laajakuvana, ja ruudun ylä- ja alaosassa on mustat palkit. Laajakuva Laajakuvatelevisiolle. 1. Avaa Asetukset-valikko näppäimellä SETUP. 2. Valitse Yleiset asetukset näppäimillä. TV:n kuvasuhde Valitse soittimen kuvasuhde television mukaan.

18 ASETUKSET-valikko Yleiset asetukset Kuvakulman näyttö Jos levylle on tallennettu useita kuvakulmia, soitin ilmoittaa siitä oikeassa ylänurkassa näkyvällä kuvakkeella. 1. Korosta kohta OSD Lang näppäimillä. 2. Avaa alivalikko näppäimellä. 3. Valitse kohta korostamalla se nuolinäppäimillä. 4. Valitse kieli ja vahvista valinta näppäimellä ENTER. 1. Korosta kohta Kuvakulman näyttö näppäimillä. 2. Avaa alivalikko näppäimellä. 3. Valitse kohta korostamalla se nuolinäppäimillä. Päällä: Kuvakulman näyttö on päällä. Pois päältä: Kuvakulman näyttö -kuvaketta ei näytetä. Näyttövalikon kieli Valitse kieliasetukset. Soitin vaihtaa automaattisesti valitulle kielelle, kun lataat levyn. Jos valittua kieltä ei ole saatavilla, käytetään levyn oletuskieltä. Näyttövalikon kieli pysyy samana levystä riippumatta.

19 ASETUKSET-valikko Yleiset asetukset Closed Caption -tekstitys Closed Caption -tekstitykset ovat tietoja, joita on tallennettu joillekin levyille. Ne on tarkoitettu lähinnä kuulovammaisille, ja niissä kerrotaan tärkeimmistä ääniefekteistä (esim. puhelin soi, askelten ääniä). Ennen kuin aktivoit Closed Caption -tekstitykset, varmista, että tiedot löytyvät levyltä ja että televisio tukee toimintoa. Ääniasetukset 1. Korosta kohta Näytönsäästäjä näppäimillä. 2. Avaa alivalikko näppäimellä. 3. Valitse kohta korostamalla se nuolinäppäimillä. Päällä: Kun katselu on pysäytetty, keskeytetty tai soittimessa ei ole levyä eikä mitään näppäintä paineta noin kolmeen minuuttiin, näytönsäästäjä menee päälle. Pois päältä: Näytönsäästäjä on pois päältä. Viimeisin tallennettu Tällä toiminnolla voit ottaa käyttöön toiminnon palauttamisen tai poistaa sen käytöstä. 1. Korosta kohta Closed Captions -tekstitys näppäimillä. 2. Avaa alivalikko näppäimellä. 3. Valitse kohta korostamalla se nuolinäppäimillä. Päällä: Closed Caption -tekstitys päällä. Pois päältä: Closed Caption -tekstitys pois päältä. Ääniasetukset Ääniasetuksissa voit määritellä seuraavat asetukset: "Speaker Setup" (kaiuttimen asetukset), "Spdif Setup" (Spdif-asetukset), "Dolby Digital Setup" (Dolby Digital -asetukset), "Equalizer" (taajuuskorjain), "3d Processing" (3D-prosessointi), "Hdcd". Näytönsäästäjä Aseta näytönsäästäjä päälle tai pois päältä. 1. Paina näppäintä SETUP. 2. Valitse Ääniasetukset näppäimillä.

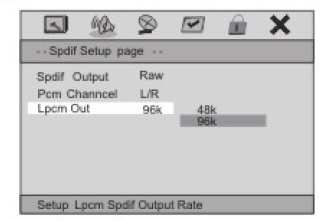

20 ASETUKSET-valikko Ääniasetukset Spdif-asetukset: Downmix Säädä soittimen analogista stereoääntä. 1. Korosta kohta "Spdif Setup" näppäimillä. 2. Avaa alivalikko näppäimellä "Enter" tai " ". 1. Korosta kohta "Speaker Setup" näppäimillä. 2. Avaa alivalikko näppäimellä "Enter" tai " ". 3. Valitse kohta korostamalla se nuolinäppäimillä. LT/RT: Tämä määritys valitaan, kun soitin on yhdistetty Dolby Pro Logic -dekookeriin. Stereo: Tämä määritys valitaan, kun ääntä kuunnellaan vain kahdesta etukaiuttimesta. V Surr: Tämä määritys valitaan, kun kahta kanavaa käytetään simuloimaan surround- tai 5.1-ääntä. Post Drc 1. Korosta kohta "Speaker Setup" näppäimillä. Paina "Enter" ja valitse "Post Drc". 2. Avaa alivalikko näppäimellä "Enter" tai " ". 3. Valitse kohta korostamalla se nuolinäppäimillä. Spdif off: Lähtösignaali on virtuaalinen Spdif/Raw: DVD-levyn alkuperäinen koodi lähetetään Spdif/PCM: Dekoodauksen jälkeinen koodi ohjelmoidaan digitaaliseksi PCM-signaaliksi Lpcm-lähtö: 1. Korosta kohta "Spdif Setup" näppäimillä. Valitse "Lpcm Out". 2. Avaa alivalikko näppäimellä "Enter" tai " ". 3. Valitse kohta korostamalla se nuolinäppäimillä. ASETA Lpcm spdif -lähtöarvo. 3. Valitse kohta korostamalla se nuolinäppäimillä. on: päällä Off: Pois päältä Auto:

21 ASETUKSET-valikko Ääniasetukset Digitaalisen Dolby-äänen asetukset Seuraavia digitaalisen Dolby-äänen asetuksia voi muokata: "Dual Mono" (Kaksoismono) ja "Dynamic" (Dynaaminen ääni). Valitse asetus, joka vastaa soittimeen liitettyjen kaiuttimien määrää. Taajuuskorjain: Dynaaminen alue Dynaamisen äänen optimoimiseksi äänenvoimakkuudeltaan korkeat äänet pehmennetään. Pystyt katsomaan lempielokuviasi häiritsemättä muita. Dynaamisen alueen vaihtoehdot: Full (Täysi), 1/8, 1/4, 3/8, 1/2, 8,1/8, 3/4,5, 7/4, Off (Pois päältä). 1. Korosta kohta "Dolby Digital Setup" näppäimillä. 2. Avaa alivalikko näppäimellä "Enter" tai " ". 3. Valitse kohta korostamalla se nuolinäppäimillä. Kaksoismono 1. Avaa alivalikko näppäimellä "Enter" tai " ". 2. Valitse kohta korostamalla se nuolinäppäimillä. Määritä kanava-asetus. Stereo: Stereo-tila L-Mono Vasemman puolen mono R-Mono: Oikean puolen mono Mix-Mono: Sekoittaa monoäänet 1. Avaa alivalikko näppäimellä "Enter" tai " ". 2. Valitse kohta korostamalla se nuolinäppäimillä. Sivulla taajuuskorjain voidaan määritellä SEURAAVAT ASETUKSET: Eq Type (taajuuskorjaimen tyyppi), Bass Boost (basson vahvistus), Super Bass (superbasso) ja Treble Boost (diskantin vahvistus). Eq Type (taajuuskorjaimen tyyppi), Bass Boost (basson vahvistus), SuperBass (superbasso), Treble Boost (diskantin vahvistus): Näillä asetuksilla määritellään äänen lähdön tila. Eq Type: Määritä soittimen äänilähdön tyyppi. Taajuuskorjaimen asetuksella voidaan simuloida erilaisia musiikkityylejä. Bass Boost: Määritä basson vahvistus Super Bass: Määritä superbasson vahvistus Treble Boost: Määritä diskantin vahvistus 3D Prosessointi: 1. Avaa alivalikko näppäimellä "Enter" tai " ". 2. Valitse kohta korostamalla se nuolinäppäimillä. Valitse tehoste

22 ASETUKSET-valikko HDCD-asetukset Paneelin laadun asetukset Sivulla Paneelin laatu voidaan määritellä seuraavat asetukset: Sharpness (terävyys), Brightness (kirkkaus), Contrast (kontrasti), Gamma, HUE (sävy), Saturation (värikylläisyys). 1. Avaa alivalikko näppäimellä "Enter" tai " ". 2. Valitse kohta korostamalla se nuolinäppäimillä. Kuva-asetukset: Kuva-asetukset: Kuva-asetuksissa voidaan määritellä seuraavat asetukset: Quality (laatu), Panel Quality (paneelin laatu), MPEG4 VOD. Kuvan laadun asetukset Sivulla Kuva-asetukset voidaan määritellä seuraavat asetukset: Sharpness (terävyys), Brightness (kirkkaus), Contrast (kontrasti), Gamma, HUE (sävy), Saturation (värikylläisyys), Luma Delay (luminanssin viive). 1. Avaa alivalikko näppäimellä "Enter" tai " ". 2. Valitse kohta korostamalla se nuolinäppäimillä. MPEG4 VOD Hanki MPEG4-rekisteröintikoodi tästä kohdasta. 1. Avaa alivalikko näppäimellä "Enter" tai " ". 2. Valitse kohta korostamalla se nuolinäppäimillä. Säädä kuvan tehostetta Valitse matala asetus, jos haluat katsoa pehmeää kuvaa, ja korkea asetus, jos haluat katsoa tummaa kuvaa. 1. Avaa alivalikko näppäimellä "Enter" tai " ". 2. Siirrä kursori kohtaan "OK" näppäimellä ja paina Enter.

23 ASETUKSET-valikko Käyttöasetukset Ääniraidan, Tekstityksen ja Valikon kieli Valitse oletuskieli ääniraidalle, tekstitykselle ja levyn valikolle. Käyttöasetukset Käyttöasetuksissa voidaan määritellä seuraavat asetukset: TV Type (värijärjestelmä), Pbc. Audio (Pbc-ääniraita), Subtitle (tekstitys), Disc Menu (levyn valikko), Parental (lapsilukko) ja Default (oletus). Värijärjestelmä Valitse asetus soittimeen liitetyn television mukaan. Esimerkiksi: Eurooppalainen värijärjestelmä on PAL, yhdysvaltalainen värijärjestelmä on NTSC. - Audio (levyn ääniraita) - Subtitle (tekstitys) - Disc Menu (levyn valikko) 1. Korosta valikon kohta näppäimillä. 2. Avaa alivalikko näppäimellä. 3. Valitse kieli ja vahvista valinta näppäimellä ENTER. 4. Valitse muut kielet toistamalla kohdat 1-3. PBC Määritä PBC:n tila.

24 ASETUKSET-valikko Käyttöasetukset Lapsilukko Joillekin DVD-levyille on tallennettu ikärajasuositus koskien joko koko levyä tai tiettyjä kohtauksia. Joillakin levyillä saattaa olla myös vaihtoehtoisia kohtauksia. Tällä asetuksella voidaan estää tietyn ikärajan ylittävien levyjen katselu. Lapsilukon vaihtoehtoja on kahdeksan, ja ne ovat maakohtaisia. VCD-, SVCD- ja CD-levyille ei tietoja voida tallentaa, joten niiden katselua ei voida rajoittaa. Myös laittomia DVD-levyjä toistettaessa toiminto on yleensä pois käytöstä. 2 G - Kaikenikäiset: kaikenikäisille suunnatut ohjelmat. 3 PG - Suositellaan katseltavaksi vanhempien kanssa. 4 PG13 - Kielletty alle 13-vuotiailta. 5-6 PG-R - Suositellaan katseltavaksi vanhempien kanssa, kun katsoja on alle 17-vuotias. 7 NC17 - Kielletty alle 17-vuotiailta. 8 ADULT - Vain aikuisille suunnattuja ohjelmia kielenkäytön tai yksityiskohtaisesti kuvatun seksuaalisen materiaalin tai väkivallan takia. OFF (POIS PÄÄLTÄ) - Kaikki levyt toistetaan. 1. Korosta kohta Lapsilukko näppäimillä. 2. Avaa alivalikko näppäimellä. 3. Valitse soittimessa olevan levyn ikäraja näppäimillä. Jos DVD-levyn ikäraja on asetettua korkeampi, ne toistetaan vasta käyttäjän syötettyä nelinumeroisen tunnusluvun ja valittua korkeamman ikäraja-asetuksen. Ota toiminto pois päältä ja salli kaikkien levyjen toisto valitsemalla Pois päältä. Vinkki: - Ikärajaa ei ole tallennettu kaikille levyille, vaikka se näkyisikin levyn kannessa. Tällöin lapsilukkotoiminto ei ole käytössä. Ikärajojen selitykset 1 KID SAF - Lastenohjelmat: Erityisesti lapsille tai kaikenikäisille suunnatut ohjelmat. Oletusasetukset Kohdassa Oletusasetukset käyttäjä voi palauttaa kaikkien asetusten tehdasasetukset. Kaikki henkilökohtaiset asetukset nollataan. Korosta kohta Oletusasetukset näppäimillä. Korosta kohta Nollaa näppäimellä. Vahvista valinta näppäimellä ENTER. HUOM: - Toiminto palauttaa kaikki asetukset tehdasasetuksille. Huom: Jotkin käyttöasetukset voidaan määritellä vain, jos soittimessa ei ole levyä ("No Disc") tai toisto on pysäytetty ("STOP").

25 ASETUKSET-valikko SALASANAN ASETTAMINEN Salasana Moodi Kytke salasanan kysyminen päälle tai pois päältä. Kun salasanasivu avataan, ruudussa näkyy alla oleva valikko. 1. Korosta kohta "Password" näppäimillä. 2. Avaa alivalikko näppäimellä. 3. Avaa sivu "New Password" (uusi salasana) näppäimellä ENTER. Salasana Vaihda salasanaa tässä kohdassa. Jos salasana vaihdetaan, myös lapsilukon salasana ja levyn lukituskoodi vaihtuvat. Oletussalasana on tai Syötä nelinumeroinen oletussalasana. 2 Anna uusi nelinumeroinen salasana. 3 Syötä uusi salasana uudelleen. Uusi salasana on käytössä. 4. Poistu näppäimellä OK. POISTU POISTU Poistu asetusvalikosta valitsemalla tämä kohta.

26 Teknisiä tietoja Akku Akun tiedot: Teho: 7.4V Ylläpito ja huolto Etsi vastausta ongelmiin tästä luvusta ennen laitteen viemistä huoltoon. Laitteen käsittely Latausaika/käyttöaika: 1. Normaali latausaika:3~ 5h 2. Normaali purkautumisaika: 2 tuntia Laitetta kuljetettaessa Säilytä laitteen alkuperäiset pakkaus- ja kuljetusmateriaalit. Pakkaa laite kuljetuksen ajaksi samalla tavalla kuin se oli ostohetkellä pakattu. Säilytys- ja käyttöolosuhteet: 1. Säilytysolosuhteet Lämpötila Kosteus 6 kuukautta -20 C C 65 ± 20 % 1 viikko -20 C C 65 ± 20 % Laitteen ulkopinnan pitäminen puhtaana Älä käytä voimakkaita nesteitä, kuten hyönteismyrkkyjä, laitteen lähellä. Älä säilytä kumi- tai muoviesineitä kosketuksissa laitteen kanssa, koska niistä voi jäädä jälkiä kotelon pintaan. 2. Käyttöolosuhteet Lämpötila Kosteus Akun lataus 0 C C 65 ± 20 % Latauksen purku -20 C C 65 ± 20 % Laitteen puhdistaminen Käytä puhdistamiseen pehmeää, kuivaa liinaa. Jos pinta on erittäin likainen, käytä pehmeää liinaa, joka on kostutettu miedolla pesuainevedellä. Älä käytä voimakkaita pesuaineita kuten alkoholia, bentseeniä tai tinneriä, koska ne saattavat vahingoittaa laitteen pintaa. Laitteen huolto DVD-soitin on herkkä tekniikkalaite. Jos optinen linssi tai levyaseman osat kuluvat tai likaantuvat, kuvanlaatu voi huonontua. Käyttöolosuhteista riippuen säännöllistä tarkastusta ja huoltoa suositellaan noin käyttötunnin välein. Lisätietoja saat valtuutetusta huoltoliikkeestä.

27 Teknisiä tietoja Laitteen tekniset tiedot Kohta Laitteen tiedot Virran tarve : AC V, 50/60 Hz Mitat (noin) : 200(p)X150(l)X38.8(k)mm Virrankulutus : <10W Paino (noin) : 0.66kg Käyttötilan kosteus : 5 % to 90 % Laitteisto Laser Taajuusvaste Ääni-/kohinasuhde Dynaaminen vaihteluväli : puolijohdelaser, aallonpituus 650 nm : 20Hz - 20 khz(1db) : yli 80 db (ANALOGISTEN ULOSTULOLIITÄNTÖJEN kautta) : yli 85 db (DVD/CD) Ulostulot VIDEON ULOSTULO ÄÄNEN ULOSTULO Ääni :1Vp-p (75Ω) :1.4 Vrms (1 KHz, 0 Db) : Kaiutin: 1W x 2, 2 x kuulokeliitin HUOM: Malli ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

28 Vianetsintä Yleisiä vikoja Käy alla oleva tarkistuslista läpi ennen laitteen viemistä huoltoon. Ei ääntä tai ääni on vääristynyt: Varmista laitteiden liitännät. Varmista, että TV:n ja äänen asetukset on määritetty oikein. Ei kuvaa: Varmista laitteiden liitännät. Varmista, että LCD-paneeli on päällä. Vianetsintä (DVD) Toisto ei ala, vaikka nimeke on valittu: Varmista lapsilukon asetukset. Ääniraidan ja/tai tekstityksen kieli ei ole sama kuin asetuksissa: Kyseistä kieltä ei ole tallennettu levylle. Tällöin toistetaan levyn oletuskielen mukaiset tekstitykset ja ääniraita. Tekstitys ei näy: Tekstitykset näkyvät vain, jos ne on tallennettu levylle. Levyä ei toisteta: Laitteen sisälle on tiivistynyt kosteutta: odota 1-2 tuntia, jotta soitin kuivuu. Soittimella voidaan toistaa vain käyttöohjeessa mainittuja levyformaatteja. Levy voi olla likainen. Varmista, että levyn etikettipuoli on ylöspäin. Kaukosäädin ei toimi: Varmista, että paristot ovat oikein päin. Paristot ovat kuluneet. Vaihda paristot. Osoita kaukosäätimellä laitteen sensoriin. Siirrä kaukosäätimen ja sensorin välissä olevat esteet. Kaukosäädin ei toimi yli 8 metrin säteellä laitteen sensorista. Vaihtoehtoista ääniraidan (tai tekstityksen) kieltä ei voi valita: Jos levylle on tallennettu vain yksi kieli, muita ei voi valita. Joillakin levyillä kieltä ei voi vaihtaa näppäimillä AUDIO ja SUBTITLE. Valitse tällöin kieli DVD-levyn valikosta. Kuvakulmaa ei voi muuttaa: Tämä toiminto on levykohtainen. Vaikka levylle on tallennettu useita kuvakulmia, niitä saattaa olla saatavilla vain tietyille kohtauksille. Mikään näppäin (laitteessa ja/tai kaukosäätimessä) ei toimi: Sammuta laite ja kytke virta uudestaan päälle. Vaihtoehtoisesti sammuta laite, irrota se verkkovirrasta ja kytke takaisin verkkovirtaan. (Soitin ei ehkä toimi salaman, staattisen sähkön tai muiden ulkoisten tekijöiden vuoksi.) Akku ei toimi Tarkista, on akku ladattu ja oikein päin.

29 Termien määritelmiä Termien määritelmiä Kuvakulma: Joillekin DVD-levyille on tallennettu kohtauksia useista kuvakulmista kuvattuina (esim. sama kohtaus on kuvattu edestä, vasemmalta puolelta, oikealta puolelta jne.). Tällöin levyn kuvakulmaa voidaan vaihtaa näppäimellä ANGLE. Raidan numero CD-levy on jaettu numeroituihin raitoihin. Numeron avulla tietty raita voidaan etsiä nopeasti. DVD DVD-levyt ovat paljon tietoa sisältäviä optisia levyjä, joille on tallennettu korkealaatuista kuvaa ja ääntä digitaalisia signaaleja käyttäen. Uudella kuvanpakkausmenetelmällä (MPEG2) ja suuritiheyksisillä tallennusmenetelmillä DVD-levyille voidaan tallentaa paljon esteettisesti kaunista liikkuvaa kuvaa (esimerkiksi kokonainen elokuva voidaan tallentaa yhdelle levylle). DVD-levy koostuu kahdesta 0,6 millimetrin paksuisesta, yhteen liitetystä levystä. Levyn ohuudesta ja pakkausmenetelmistä johtuen DVD-levyn tallennuskapasiteetti on suurempi kuin 1,2 millimetrin paksuisessa levyssä. Koska kaksi levyä on liitetty yhteen, kaksipuolisilla levyillä saavutetaan vielä suurempi tallennuskapasiteetti. Luvun numero DVD-levyille on tallennettu nimeke, joka on jaettu numeroituihin lukuihin. Tietty levyn kohta voidaan hakea nopeasti lukuja käyttäen. Tekstitys Ruudun alalaidassa näkyvää tekstiä, jossa on dialogin käännös tai litterointi. Tekstitys on tallennettu DVD-levylle.

30 KAIKKI OIKEUDET PIDÄTETÄÄN. TEKIJÄNOIKEUS DENVER ELECTRONICS A/S Täytä tyhjään kohtaan laitteen mallinumero mahdollista tulevaa tarvetta varten. Mallinumero:
