1 Sisältö Sisältö...1 Käyttöhuomautus...2 Tietoa turvallisuudest...2 Varotoimet...3 Turvallisuusohjeita...5 Esittely...6 Toiminnot...6 Pakkauksen sisältö...7 Tuote...8 Pääyksikkö... 8 Ohjauspaneeli... 9 Liitänt äportit Kaukosäädin Asennus...12 Projektorin liittäminen...12 Projektorin kytkeminen päälle/pois päältä...13 Projektorin kytkeminen päälle Projektorin kytkeminen pois päältä Varoitin Heijastetun kuvan säätäminen...15 Projektorin korkeuden säätö Heijastetun kuvan zoomaus/tarkentaminen Heijastetun kuvan koon säätäminen Käyttäjän ohjaimet...17 Ohjauspaneeli & Kaukosäädin...17 Näyttövalikot...20 Käyttö Valikkopuu Kuva Näyttö Asetus Valinnat Liitteet...35 Vianetsintä...35 Ongelmat kuvassa Lähetysongelmat Merkkivalo-ongelmat Kaukosäätimen ongelmat Lampun vaihtaminen...40 Yhteensopivuus tilat...41 Kattoasennus...42 Optoman maailmanlaajuiset toimistot

2 Käyttöhuomautus Tietoa turvallisuudesta Nuolipäinen salamasymboli kolmion sisällä varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä vaarallisesta jännitteestä, joka voi olla riittävän voimakas aiheuttamaan sähköiskun vaaran ihmisille. Huutomerkki kolmion sisällä osoittaa käyttäjälle tärkeän käyttö- tai huolto-ohjeen laitteen mukana tulevassa ohjekirjassa. 2 VAROITUS: JOTTA TULIPALON TAI SÄHKÖISKUN VAARA OLISI PIENEMPI, ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE. LAITTEEN SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. JÄTÄ HUOLTO VALTUUTETUILLE HENKILÖILLE. Luokan B säteilyrajoitukset Tämä luokan B digitaalinen laite täyttää kaikki kanadalaiset häiriötä aiheuttavien laitteiden säännökset. Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet - ennen projektorin käyttöä. 2. Säilytä nämä ohjeet - tulevaa tarvetta varten. 3. Noudata kaikkia ohjeita. 4. Asenna valmistajan ohjeiden mukaisesti A. Älä peitä tuuletusaukkoja Jotta projektori toimisi luotettavasti eikä se ylikuumenisi, aseta projektori paikkaan, joka ei estä sen kunnollista tuuletusta. Älä esimerkiksi aseta projektoria sängylle, sohvalle, matolle tai vastaavalle pinnalle, joka voi peittää tuuletusaukot. Älä aseta suljettuun paikkaan, kuten kirjahyllyyn tai kaappiin, joka saattaa estää ilman kulkemisen tuuletusaukkojen kautta. B. Älä käytä tätä projektoria veden tai kosteuden lähellä. Tulipalon ja sähköiskun vaaran vähentämiseksi projektoria ei saa altistaa sateelle tai kosteudelle. C. Älä asenna lähelle lämmönlähteitä, kuten patteria, lämmitintä, uunia tai muuta lämpöä tuottavaa laitetta (mukaan lukien vahvistimet). 5. Puhdista vain kuivalla kankaalla. 6. Käytä ainoastaan valmistajan määrittämiä liitännäisiä/lisälaitteita. 7. Jätä kaikki huoltotoimenpiteet pätevälle huoltohenkilökunnalle. Huoltoa tarvitaan, kun projektori on vahingoittunut millään tavalla, kuten: Jos virtajohto tai virtapistoke on vahingoittunut. Nestettä on läikkynyt tai esineitä pudonnut laitteeseen. Projektori on ollut alttiina sateelle tai kosteudelle, se ei toimi oikein tai se on pudotettu. Älä yritä huoltaa tätä projektoria itse. Kotelon avaaminen tai poistaminen saattaa altistaa sinut vaarallisille jännitteille tai muille vaaroille. Soittamalla Optomalle saat tietää läheisen valtuutetun huoltopisteen. 8. Älä anna esineiden tai nesteiden joutua projektorin sisään, sillä ne saattavat koskettaa vaarallisia jännitepisteitä tai oikosulkea osia, mistä voi olla seurauksena tulipalo tai sähköisku. 9. Katso projektorin kotelosta turvallisuusmerkinnät. 10. Projektoria ei saa säätää tai huoltaa muu kuin pätevä huoltohenkilökunta.

3 Käyttöhuomautus Varotoimet Noudata kaikkia tämän ohjekirjan suosittelemia varoituksia, varotoimenpiteitä ja huolto-ohjeita. Varoitus- Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo saattaa vahingoittaa silmiäsi. Kun lampun käyttöikä loppuu, projektori ei kytkeydy päälle ennen kuin lamppumoduuli on vaihdettu. Voit vaihtaa lampun noudattamalla sivun 40 osiota Lampun vaihtaminen. Varoitus- Estääksesi tulipalosta tai sähköiskuista aiheutuvat vauriot, älä altista tätä laitetta sateelle tai kosteudelle. Varoitus- Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun. Varoitus- Kun vaihdat lamppua, anna laitteen jäähtyä ja seuraa kaikkia vaihto-ohjeita. Katso sivu 40. Varoitus- Laite ilmoittaa kun lamppu on syytä vaihtaa. Vaihda lamppu saatuasi varoitusviestin. Varoitus- Suorita Lampun nollaus -toiminto kuvaruutunäytön valikosta Valinnat Lamppuaset. sen jälkeen, kun olet vaihtanut lamppumoduulin (katso sivu 34). Varoitus- Kun projektori kytketään pois päältä, varmista että sen jäähdytyskierros on loppunut ennen virran katkaisemista. Anna projektorin jäähtyä 90 sekuntia. Varoitus- Käynnistä ensin projektori ja vasta sitten signaalin lähteet. Varoitus- Kun lamppu alkaa lähestyä käyttöiän loppua, viesti Lampun vaihtoa suositellaan tulee ruutuun. Ota yhteyttä paikalliseen jälleenmyyjään tai huoltopisteeseen mahdollisimman nopeasti lampun vaihtoa varten. 3

4 Käyttöhuomautus Tee näin: Käännä laite pois päältä ennen puhdistamista. Käytä kotelon puhdistamiseen pehmeää, miedolla pesuaineella kostutettua liinaa. Irrota pistoke AC-virtalähteestä, jos laitetta ei käytetä pitkään aikaan. Älä tee näin: Peitä laitteen tuuletusaukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä käytä laitetta seuraavanlaisissa olosuhteissa: - Äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä. - Pölyisessä tai likaisessa ympäristössä. - Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. - Älä aseta laitetta suoraan auringonvaloon. 4

5 Käyttöhuomautus Turvallisuusohjeita Vältä katsomasta suoraan projektorin valonsäteeseen. Seiso mahdollisimman vähän kasvot kohti sädettä. Pidä selkäsi sädettä kohti niin paljon kuin mahdollista. Keppiä tai laserosoitinta suositellaan, jotta käyttäjän ei tarvitse mennä säteen eteen. Varmista, että projektori ei sijaitse ruudulta katsottaessa yleisön edessä. Tällöin esitelmöitsijän ei tarvitse katsoa projektorin lamppua samalla kun hän katsoo yleisöä. Tämä onnistuu parhaiten kattoasennuksella lattia- tai pöytäasennuksen sijaan. Kun projektoria käytetään luokassa, valvo oppilaita riittävästi kun heidän tulee näyttää jotakin ruudulta. Lampun vaatiman voiman minimoimiseksi käytä pimennysverhoja taustavalon vähentämiseksi. 5

6 Esittely Toiminnot Tämä tuote on yksisiruinen WXGA 0,65 DLP TM -projektori. Loistaviin ominaisuuksiin kuuluu: Yksi 16: x 768 Dark Chip2 TM DLP TM -tekniikalla Kahden resoluution tuki: -16:10 (1280 x 768) -16:9 (1280 x 720 ) natiivina 720P HDTV -toimivuutta varten Käyttää 7 segmentin väripyörää GRBWGRB-kierroksella 480i - NTSC/NTSC 4,43 576i - PAL/PAL-M/PAL-N/SECAM HDTV-yhteensopiva (480p, 576p, 720p, 1080i) Lomituksen poisto Faroudja DCDi Täysitoimintoinen infrapunakaukosäädin, jossa on taustavalo Kehittynyt digitaalinen 2D-trapetsikorjaus ja laadukas koko ruudun kuvan skaalaus Käyttäjäystävällinen ohjauspaneeli SXGA+, SXGA-pakkaus ja HD-, XGA-, SVGA-, VGAkoonmuutos Macintosh-yhteensopiva Optoma O 2 Air TM Photo Catalyst -ilmanpuhdistustekniikka (patentti vireillä) HDMI- & DVI-tuki, HDCP:n mukainen True Vivid ja Brilliant Color TM Image -tekniikka 16:10 / 16:9, sisäänrakennettuna täydellisillä kuvatoiminnoilla: Muoto, Yliskannaus, Digitaalinen kuvansiirto pysty- ja vaakasuunnassa. 6

7 Esittely Pakkauksen sisältö Projektorin mukana tulee kaikki alla näytetyt osat. Tarkista, että laitteesi sisältää kaikki osat. Ota heti yhteys jälleenmyyjään, jos huomaat jonkin osan puuttuvan. Projektori linssin suojuksella Virtajohto 1,8m S-videokaapeli 1,8m Komposiittivideokaapeli 1,8 m RCA-komponettikaapeli YPbPr:lle 2,0 m RS232-kaapeli 1,8 m Eri maiden välisten laitteiden erojen vuoksi eri alueilla voi olla eri osia. Infrapunakaukosäädin 2 x AA-paristo Asiakirjat : Käyttöopas Takuulappu Pikakäynnistys-kortti Vain eurooppalaisessa versiossa SCART RGB/S-videoadapteri DVI-VGA-muunnin VGA-kaapeli1,8m 7

8 Esittely Tuotekuvaus Pääyksikkö Ohjauspaneeli 2. Zoom-kytkin 3. Tarkennusrengas 4. Säätimen painike (yksi molemmilla puolilla) 5. Nostojalka 6. Zoom-objektiivi 7. Infrapunavastaanottimet 8. Liitäntäportit 9. Virtapistoke ja päävirtakytkin 10. Kallistuksensäätöjalka 8

9 Esittely Ohjauspaneeli Lampun ilmaisin LED 2. Lämpötilan ilmaisin LED 3. Standby-/virtavalo 4. Valikko (Päällä/Pois) 5. Valinta (Enter) 6. Infrapunavastaanotin 7. Nelisuuntaiset valintanäppäimet 8. Synkroninti 9. Lähdevalinta 9

10 Esittely Liitäntäportit HDMI-liitin 2. DVI-tuloliitin (PC Digital ja DVI-HDCP) 3. Komponenttivideon tuloliitäntä 4. Yhdistelmä-videotuloliitin 5. S-video tuloliitin 6. RS232-tuloliitäntä 7. Liitäntä V releliitäntä 9. Päävirtakytkin 10. Virtapistoke 11. Kensington Microsaver TM -lukko 10

11 Esittely Kaukosäädin 1 1. Virta päälle/pois 2. Kontrasti 3. Kuvan siirto 4. Vaaka kuvankorjaus 5. Pysty kuvankorjaus 6. Valinta (Enter) 7. Nelisuuntaiset valintanäppäimet 8. Näyttötila 9. Zoom 10. Kirkkaus 11. Valikko 12. Yliskannaus 13. 4: :9 15. DVI-D-lähde 16. YPbPr-lähde 17. DVI-A-lähde 18. S-Video 19. Letterbox 20. Natiivi 21. HDMI-lähde 22. Komposiittivideolähde

12 Asennus Projektorin liittäminen Scart-DVD-soitin 7 RGB DVI +12 V relelähtö Eri maissa saattaa olla erilaisia lisävarusteita. S-Video-ulos Video-ulos DVD-soitin, TV-sovitin, HDTV-vastaanotin Virtajohto 2....DVI-VGA-muunnin (vain Euroopassa) RS232-kaapeli 4....S-videokaapeli Yhdistelmävideokaapeli RCA-komponettikaapeli YPbPr:lle 7....SCART RGB/S-Video-muunnin (vain Euroopassa) 8....VGA-kaapeli (vain Euroopassa) DVI-kaapeli (Valinnainen lisävaruste) 12

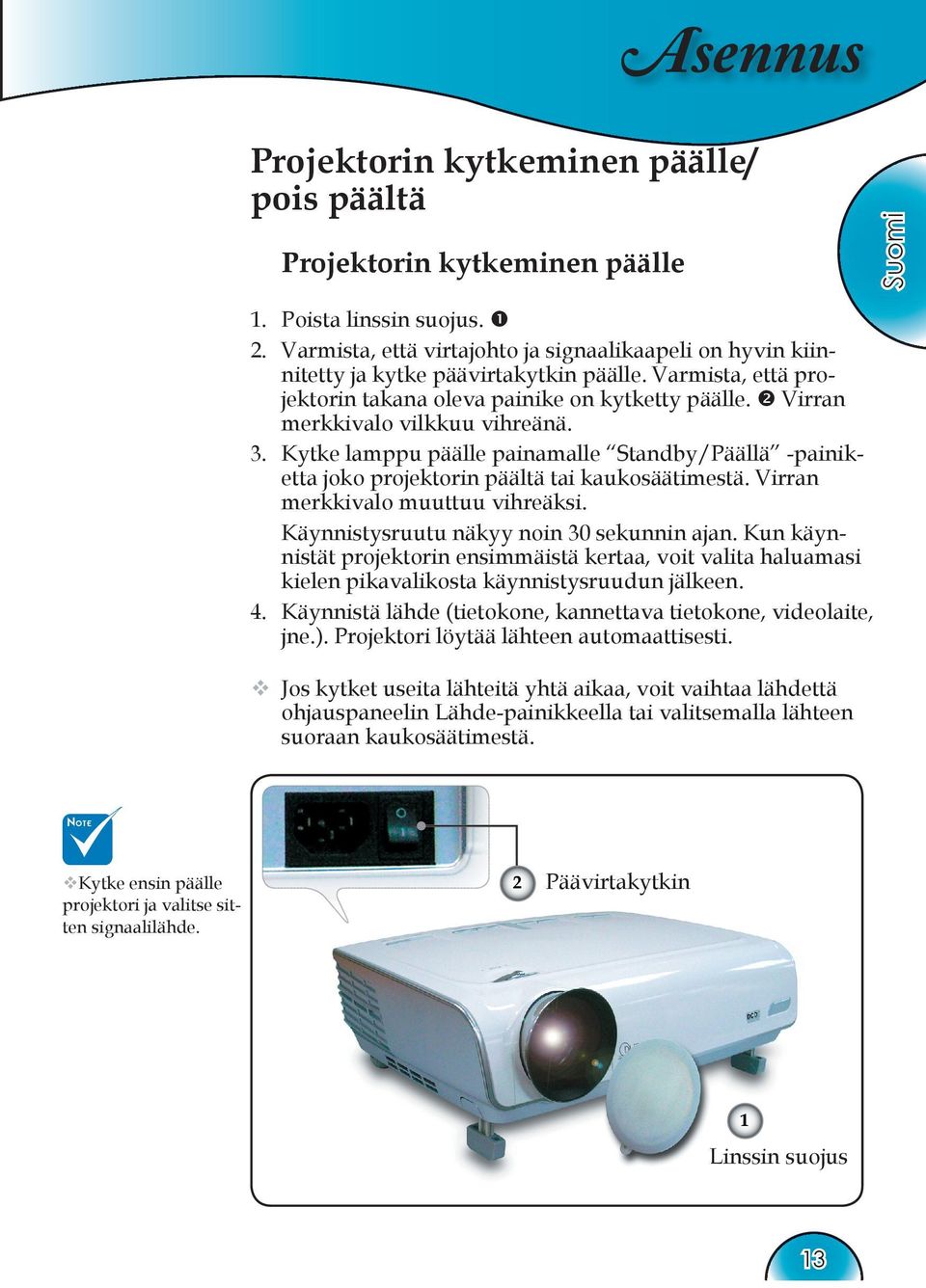

13 Asennus Projektorin kytkeminen päälle/ pois päältä Projektorin kytkeminen päälle 1. Poista linssin suojus. 2. Varmista, että virtajohto ja signaalikaapeli on hyvin kiinnitetty ja kytke päävirtakytkin päälle. Varmista, että projektorin takana oleva painike on kytketty päälle. Virran merkkivalo vilkkuu vihreänä. 3. Kytke lamppu päälle painamalle Standby/Päällä -painiketta joko projektorin päältä tai kaukosäätimestä. Virran merkkivalo muuttuu vihreäksi. Käynnistysruutu näkyy noin 30 sekunnin ajan. Kun käynnistät projektorin ensimmäistä kertaa, voit valita haluamasi kielen pikavalikosta käynnistysruudun jälkeen. 4. Käynnistä lähde (tietokone, kannettava tietokone, videolaite, jne.). Projektori löytää lähteen automaattisesti. Jos kytket useita lähteitä yhtä aikaa, voit vaihtaa lähdettä ohjauspaneelin Lähde-painikkeella tai valitsemalla lähteen suoraan kaukosäätimestä. Kytke ensin päälle projektori ja valitse sitten signaalilähde. 2 Päävirtakytkin 1 Linssin suojus 13

14 Asennus Projektorin kytkeminen pois päältä 1. Kun sammutat projektorin lampun painamalla Standby/ Päällä -painiketta, projektorin ruutuun tulee viesti. Vahvista painamalla Standby/Päällä -painiketta uudelleen, muuten viesti katoaa 5 sekunnin jälkeen. 2. Tuulettimet jatkavat pyörimistä noin 30 sekunnin jäähdytyskierroksen ajan ja virran merkkivalo muuttuu vihreäksi. Kun virtavalo alkaa vilkkua, projektori on mennyt standbytilaan. Jos haluat käynnistää projektorin uudelleen, sinun tulee odottaa, että projektorin jäähdytyskierto on suoritettu ja että se on siirtynyt valmiustilaan. Projektorin ollessa valmiustilassa, paina Standby/Päällä -näppäintä käynnistääksesi projektorin uudelleen. 3. Irrota virtajohto virtalähteessä ja projektorista. 4. Älä käynnistä projektoria heti sen päältä kytkemisen jälkeen. Varoitin Kun LAMPPU -ilmaisin loistaa punaisena, projektorin virta katkeaa itsestään. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseemme. Katso sivu 43. Kun TEMP -merkkivalo palaa punaisena, projektori on ylikuumentunut. Projektori sammuu automaattisesti. Normaaleissa olosuhteissa projektori voidaan käynnistää uudelleen sen jäähdyttyä. Jos ongelma jatkuu, ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseemme. Katso sivu 43. Kun TEMP -merkkivalo vilkkuu punaisena, tuuletin on epäkunnossa. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseemme. Katso sivu

15 Asennus Heijastetun kuvan säätäminen Projektorin korkeuden säätö Projektori on varustettu nostojaloilla, joilla voi säätää kuvan korkeutta. Nostaaksesi kuvaa: 1. Paina hissipainiketta. 2. Nosta kuva haluttuun korkeuteen ja vapauta sitten painike, jotta nostojalka lukkiutuu paikalleen. 3. Voit hienosäätää näyttökulmaa jalkojen ruuveilla. Laskeaksesi kuvaa: 1. Paina hissipainiketta. 2. Laske kuvaa ja vapauta sitten painike, jotta nostojalka lukkiutuu paikalleen. 3. Voit hienosäätää näyttökulmaa jalkojen ruuveilla. Kallistuksensäätöjalka 3 Hissipainike Nostojalka

16 Asennus Heijastetun kuvan zoomaus/tarkentaminen Kääntämällä zoom-kytkintä voit zoomata lähemmäs tai kauemmas. oit tarkentaa kuvaa kääntämällä tarkennusrengasta kunnes näet selvän kuvan. Projektori tarkentaa etäisyydeltä 4,9-39,4 jalkaa (1,5-12,0 metriä) ja projektioruudun koko on 0,92 m - 8,857 m ( ) 16:10-tilassa. Zoom-kytkin Tarkennusrengas Heijastettavan kuvan koon säätäminen Näkymä sivusta Näkymä edestä W1 (1024X768) B(1280X768) H(1280X768) L A H' D(1280X768) W0 (1280X768) Heittosuhde (TR) = 1,96 Wide-tilassa A=6,52 B (1280x768)=25,54 W 0 (1280x768)=L/R H'=L X tan(a) W 1 (1024x768)=W 0 (1280x768) X 0,8 H (1280x768)=W 0 (1280x768) X 0,86 H (1024x768)=W 1 (1024x768) X 0,75 Näyttötila A B L (cm) W (cm) H (cm) H (cm) D (cm) 16:10 (1280x768) 6,52 25, ,68 78,41 29,01 152,40 60,00 4:3 (1024x768) 6,52 25, ,52 78,41 29,01 130,66 51,44 Projektioetäisyys (m) 2,0 2,5 3,0 3,5 4,0 5,0 6.0 Ruudun koko 16:10 (tuumaa) Ruudun koko 4:3 (tuumaa) D (in) Max 58,8 73,5 88,2 102,8 117,5 146,9 176,3 Min 48,9 61,1 73,3 85,5 97,7 122,2 146,6 Max 47,02 55,77 70,53 82,28 94,04 117,55 141,06 Min 39,48 49,35 59,21 69,08 78,95 98,69 118,43 16

17 Käyttäjän ohjaimet Ohjauspaneeli & Kaukosäädin Voit käyttää toimintoja kahdella tavalla: ohjauspaneelilla ja kaukosäätimellä. Ohjauspaneeli Kauko-ohjain Ohjauspaneelinkäyttö Source (Lähde) Menu (Valikko) Four Directional Select Keys (Nelisuuntainen valintanäppäin) Select (Valinta) Re-Sync (Synkronointi) Painamalla Lähde -painiketta voit valita seuraavien lähteiden väliltä: analoginen DVI (DVI-A) tai digitaalinen DVI (DVI-D), RGB, komponentti-p, komponentti-i, S-Video, komposiittivideo, HTDV ja HDMI. Paina Vakikko, saadaksesi esiin käyttövalikon. Poistuaksesi valikkonäytöstä, paina uudelleen Valikko -näppäintä. Käytä valitaksesi kohteita tai tehdäksesi muutoksia valintaasi. Näyttää projektorin kuvaruutunäytön valikkoja tai poistuu niistä. Synkronoi automaattisesti projektorin tulolähteen kanssa. 17

18 Käyttäjän ohjaimet Kauko-ohjaimen käyttö Power (Virta) Brightness (Kirkkaus) Contrast (Kontrasti) Image Shift (Kuvan siirto) H. Keystone (Vaaka kuvankorjaus) / V. Keystone (Pysty kuvankorjaus) / Zoom Display Mode (Näyttötila) Menu (Valikko) Four Directional Select Keys (Nelisuuntaiset valintanäppäimet) Select (Enter) (Valinta (Enter)) Overscan (Yliskannaus) Katso osion Projektorin virran kytkeminen päälle/pois päältä sivuja Säädä kuvan kirkkautta. Säädä kuvan valoisimpien ja tummimpien kohtien eroja. Säädä kuvan vaakasijaintia. Säädä kuvan vääristymää vaakatasossa ja tee kuvasta neliömäisempi. Säädä kuvan vääristymää pystytasossa ja tee kuvasta neliömäisempi. Zoomaa kuvaan ja kuvasta painamalla zoom-painiketta. Valitse näyttötilaksi Elokuva, Kirkas, TV, srgb tai Käyttäjä. Paina Vakikko, saadaksesi esiin käyttövalikon. Poistuaksesi valikkonäytöstä, paina uudelleen Valikko -näppäintä. Käytä valitaksesi kohteita tai tehdäksesi muutoksia valintaasi. Näyttää projektorin kuvaruutunäytön valikkoja tai poistuu niistä. Piilota muutama pikseli näytettävän kuvan joka laidalta. Käytä tätä toimintoa, jos kuvalähteessä on häiriötä kuvan laidalla. 4:3 Skaalaa kuva 4:3-kuvasuhteeseen. 16:9 Skaalaa kuva 16:9-kuvasuhteeseen. 18

19 Käyttäjän ohjaimet Native (Natiivi) Letterbox DVI-D DVI-A HDMI YPbPr Video S-Video Tulolähde näytetään ilman skaalausta. Mahdollistaa letterbox-kuvallisen eianamorfisesti parannetun elokuvan koko ruudun leveydellä. Osa alkuperäisestä kuvasta kadotetaan, jos kuvasuhde on pienempi kuin 1,78:1. Painamalla DVD-D voit valita digitaalisen signaalilähteen DVI-I-liitännästä. Painamalla DVD-A voit valita analogisen signaalilähteen DVI-I-liitännästä. Painamalla HDMI voit vaihtaa lähteeksi HDMI-liittimen. Painamalla YPbPr voit valita lähteeksi komponenttivideolähteen. Painamalla Video voit valita lähteeksi komposiittivideolähteen. Painamalla S-Video voit valita lähteeksi S-videolähteen. 19

20 Käyttäjän ohjaimet Näyttövalikot Projektorissa on monikielisiä valikkonäyttöjä, joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Projektori löytää lähteen automaattisesti. Käyttö 1. Voit avata kuvaruutunäytön valikon painamalla Valikko -painiketta kaukosäätimestä tai ohjauspaneelista. 2 Kun valikkonäyttö tulee esiin käytä näppäimiä valitaksesi minkä tahansa päävalikon valinnoista. Kun teet valinnan tietyllä sivulla, voit siirtyä alivalikkoon painamalla -painiketta. tai Valinta (Enter) 3. Käytä näppäimiä valitaksesi halutun kohdan ja säädä astuksia käyttämällä näppäintä. 4. Valitse seuraava säädetäävä kohta alavalikosta ja säädä edellä kuvatulla tavalla. 5. Vahvista Valinta (Enter) ja ruutu palaa takaisin päävalikkoon. 6. Voit poistua valikosta painamalla Valikko uudestaan. Valikkonäyttö sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alavalikko Asetukset 20

21 Käyttäjän ohjaimet Valikkopuu 21

22 Käyttäjän ohjaimet Kuva Tila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Elokuva: Kotiteatteria varten. Kirkas TV srgb: Tavallista väriä varten. Käyttäjä : Käyttäjän asetusten tallentaminen. Kontrasti Kontrasti säätelee kuivien tummimpien ja vaaleimpien kohtien välistä suhdetta. Kontrastin säätäminen muuttaa kuvan valkoisen ja mustan määrää. Paina vähentääksesi kontrastia. Paina vlisätäksesi kontrastia. Kirkkaus Säädä kuvan kirkkautta. Paina Paina Väri tummentaaksesi kuvaa. vaalentaaksesi kuvaa. Säätää videokuvan mustavalkoisesta täysvärikuvaan. Paina Paina vähentääksesi kuvan värin määrää. lisätäksesi kuvan värin määrää. 22

23 Käyttäjän ohjaimet Värisävy Säätää punaisen ja vihreän väritasapainoa. Paina lisätäksesi kuvan vihreän värin määrää. Paina lisätäksesi kuvan punaisen värin määrää. Terävöitys Säätää kuvan terävyyttä. Paina Paina vähentääksesi terävyyttä. lisätäksesi terävyyttä. 23

24 Käyttäjän ohjaimet KUVA Erityis Degamma Tällä voit valita gammataulun, joka on hienosäädetty antamaan paras kuvanlaatu tulevalle kuvalle. Valkoisuus. Filmi: Kotiteatteria varten. Video: Video- tai tv-lähdettä varten. Grafiikka: Kuvalähdettä varten. PC: Tietokonelähdettä varten. Brilliant Color Tämä säädettävä kohta käyttää uutta väriprosessointialgoritmia ja järjestelmätason parannuksia, jotka mahdollistavat kirkkaamman kuvan, jossa on silti aidot, elävämmät värit. Ala on Jos pidät voimakkaasta kuvasta, säädä asetusta lähelle maksimiasetusta. Pehmeämmän, luonnollisemman kuvan saa säätämällä lähemmäs minimiasetusta. Eläväinen Tämä säädettävä kohta käyttää uutta väriprosessointialgoritmia ja parannuksia, jotka tekevät kuvasta merkittävästi eläväisemmän. Ala on 0-3. Värilämpötila Säädä värilämpöä. Asteikko on 0 2. Korkeammassa lämmössä ruutu näyttää kylmemmältä, matalammassa ruutu näyttää lämpimämmältä. Kuva AI Kuva AI parantaa kuvan kontrastia optimoimalla lampun kirkkautta kuvan sisällön mukaan. 24

25 Käyttäjän ohjaimet Päälle: Dynaaminen kuvankäsittelijä on aktiivinen ja varmistaa, että nautit suuresti kuinka pimeimmätkin yksityiskohdat paljastuvat dynaamisesti ja kuva on elävää ja kirkasta kaiken aikaa. Pois: Dynaaminen kuvan parantaja on valmiustilassa. RBG/Vahv/Säät Siirry seuraavaan valikkoon painamalla tai ja valitse sitten kohta painamalla tai Valitse painikkeilla tai punainen, vihreä tai sininen kirkkautta (Vahvistus) ja kontrastia (Säätö) varten. DCDi DCDi tarkoittaa Faroudjan tekniikkaa Directional Correlation De-Interlacing. DCDi -prosessoinnin tarkoituksena on poistaa sahalaidat, joita tulee näkyviin kun tällä projektorilla katsotaan tavallista lomitettua videota. Faroudja DCDi -tekniikka parantaa ristiväritystä ja poistaa sahalaitoja, minkä seurauksena projektion kuvanlaatu on elokuvateatterimaisen laadukas. 25

26 Käyttäjän ohjaimet Päällä: Tarjoaa pehmeämmän ja selkeämmän kuvan DCDi -tekniikalla kun lähde on lomitettu. Pois: Kytke toiminto pois. Lomit. pois Tämä toiminto muuntaa lomitetun videosignaalin progressiiviseksi signaaliksi. Automaattinen: Vaihtaa automaattisesti lomituksen poiston tilaa. Video: Kytke lomituksenpoistotila videotilaksi videolähdettä tai tv-lähdettä varten. Kohinavaim. Liikkeen mukainen kohinan vaimennus parantaa suuresti lomitetun kuvan laatua. DCDi -kohinanvaimennus säätää kohinan vaimennusta tekemällä 3-2 alasvetolomituksenpoistoprosessia filmin kaltaista kuvanlaatua varten. Automaattinen: Tunnista ja säädä kohina automaattisesti. Käsikäyttöinen: Ala on Pystyterävöitys Säädä kuvan pystyterävöitystä. Ala on Vaakaterävöitys Säädä kuvan vaakaterävöitystä. Ala on

27 Käyttäjän ohjaimet Sisääntulot Kytke tulolähteet päälle. Siirry seuraavaan valikkoon painamalla tai ja valitse sitten kohta painamalla tai. Vahvista valinta painamalla Valinta (Enter). Projektori ei etsi tulolähteitä, joita ei ole valittu. Väriavaruus Valitse sopivaksi värimatriisityypiksi RGB tai YPbPr. 27

28 Käyttäjän ohjaimet Näyttö Muoto Tällä toiminnolla voit valita halutun kuvasuhteen. 4:3 : Tämä muoto on 4:3-tulolähteille, jotka eivät ole tehty laajakuvatelevisiota varten. 16:9 : Tämä muoto on 16:9-tulolähteille, kuten HDTV ja DVD laajakuvatelevisiota varten. Natiivi: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. LBX: Tämä muoto on ei-16:9-letterbox-lähteelle ja käyttäjille, jotka haluavat käyttää ulkoista 16:9-linssiä näyttämään 2,35-kuvasuhteen täydellä resuluutiolla. Tulosignaali Näyttöalue Kuva-alue Näkymä ruudulla 4:3 Muoto Tai 16:9 Muoto LBX Muoto 28

29 Käyttäjän ohjaimet Tarkempaa tietoa LBX-tilasta : 1. Jotkin Letterbox-DVD-sisällöt eivät ole suunniteltu 16:9-tv: lle, jolloin kuva ei näytä oikealta 16:9-näytöllä. Voit käyttää 4:3-tilaa jos haluat nähdä oikeat tiedot. Mutta jos sisältö ei itsessään ole 4:3, sen ympärillä on 16:9- tilassa mustat palkit. Tällaista sisältöä varten voit käyttää LBX-tilaa täyttämään ruudun 16:9-näytöllä mahdollisimman hyvin. 2. Jos käytät ulkoista 16:9-linssiä, tämä LBX-tila mahdollistaa myös anamorfista laajakuvaa tukevan 2,35:1-sisällön (mukaan lukien anamorfinen DVD- ja HDTV-filmilähde), joka on tehty 16:9-tilaan, leveänä 2,35:1-kuvana. Tässä tapauksessa mustia palkkeja ei ole ja lampun täysi teho ja pystyresoluutio hyödynnetään täysin parasta katselua varten. Näitä kahta tilannetta lukuun ottamatta tulisi pysyä 16:9- ja 4:3-t ilassa useimmissa tapauksissa. Zoom Pienennä kuvan kokoa painamalla. Suurenna projektioruudulla olevan kuvan kokoa painamalla. Yliskannaus Yliskannaustoiminto poistaa kohinaa videokuvasta. Yliskannaamalla kuvan voit poistaa videokoodauksesta tullutta kohinaa videolähteen reunoilta. Vaaka kuvansiirto Säädä kuvan vaakasijaintia. Pysty kuvansiirto Säädä kuvan pystysijaintia. Vaaka kuvankorjaus Painamalla tai voit säätää vaakavääristymää ja tehdä kuvasta neliömäisemmän. Pysty kuvankorjaus Painamalla tai voit säätää pystyvääristymää ja tehdä kuvasta neliömäisemmän. 29

30 Käyttäjän ohjaimet PC-tila -toimintoa tuetaan vain RGBlähteestä DVI-I-liitännän kautta. PC-tila Tämä tila on käytössä vain kun HD72:ta käytetään PC-signaalin kanssa joko analogisena tai digitaalisena DVI-I-liitännän kautta. Laajakuva : Jos PC-lähtö on laajakuvamuodossa, tämä asetus tulee valita. Esimerkkejä laajakuvaresoluutioista: 720 x 400/854 x x 720/1280 x 768/1920 x Normaali : Jos PC-lähtö on tavallisessa 4:3-muodossa, tämä asetus tulee valita. Esimerkkejä tavallisista resoluutioista: 640 x 480/800 x 600/1024 x 768/1152 x 870 (*Mac)/1280 x 1024/1400 x *Kaikki tuetut resoluutiot luetellaan sivulla

31 Käyttäjän ohjaimet Asetus Kieli valitse monikielinen valikkonäyttö-valikko. Mene alivalikkoon painamalla tai ja aseta sitten haluamasi kieli tai - painikkeella. Vahvista valinta painamalla Valinta (Enter). Projisointi Etuprojektio Tehdasasetus. Takaprojektio Valitessasi tämän toiminnon, projektori kääntää kuvan niin, että voit heijastaa läpikuultavan valkokankaan takana. Etuprojektio Katosta Valitessasi tämän toiminnon, projektori kääntää kuvan ylösalaisin katosta heijastamista varten. Takaprojektio Katosta Valitessasi tämän toiminnon, projektori kääntää kuvan samanaikaisesti sivu- ja pystysuunnassa. Voit heijastaa katosta valkokankaan takaa. Näyttötyyppi Valitse näyttötyypiksi 16:9 (1280 x 720 ) tai 16:10 (1280 x 768 ). 31

32 Käyttäjän ohjaimet Signaali Vaihe: Muuta näyttötiedon taajuus vastaamaan tietokoneen näytönohjaimen taajuutta. Kun ruudulla on pystysuuntainen vilkkuva palkki, käytä tätä toimintoa säätämiseen. Kun ruudulla on vaakasuuntainen vilkkuva palkkia, käytä tätä toimintoa säätämiseen. Seuranta: Synkronoi näytön signaalin ajastuksen näytönohjaimen kanssa. Jos kuva on epävakaa tai vilkkuva, käytä tätä toimintoa sen korjaamiseen. Vaakakohta: Säätää vaakasijaintia. Pystykohta: Säätää pystysijaintia. 32

33 Käyttäjän ohjaimet Valinnat Valikon sijainti Valitse valikon sijainti valikkonäytöllä. Lampun muistutus Kun tämä toiminto on kytketty pois, projektori etsii muita signaaleja, jos nykyinen signaali katoaa. Kun tämä toiminto on kytketty päälle, se etsii määritettyä liitäntäporttia. Korkea paikka Valitse Päällä jos haluat kytkeä Suuri korkeus tilan. Käyttää tuulettimia jatkuvasti täydellä teholla, jotta projektori saisi riittävästi jäähdytystä suuressa korkeudessa. Autom. sammutus (min) Asettaa järjestelmän sammutusviiveen, kun signaalia ei ole. (Minuutteina) Alkuasetus Palauttaa säädöt ja asetukset tehtaan oletusarvoihin. Nykyinen: Palauttaa nykyisen valikon asetukset oletusasetuksiin. Kaikki: Palauttaa kaikki valikot oletusasetuksiin. 33

34 Käyttäjän ohjaimet Valinnat Lamppuaset. Lampun tunnit Näyttää lampun kumulatiivisen käyttöajan. Lampun muistutus Valitse tämä toiminto näyttääksesi tai piilottaaksesi varoitusilmoituksen lampunvaihtoilmoituksen tullessa esiin. Viesti tulee näkyviin 30 tuntia ennen ehdotettua lampun vaihtamista. Täysi valoteho Valitsemalla Päälle voit lisätä kirkkautta. Valitsemalla Pois voit palata tavalliseen tilaan. Lampun nollaus Nollaa lampun tunnit lampun vaihdon jälkeen. 34

35 Liitteet Vianetsintä Jos koet ongelmia projektorin käytössä, katso seuraavia ohjeita. Jos ongelma jatkuu, ota yhteys jälleenmyyjään tai huoltopisteeseen (Katso lisätietoja sivulta 43) Ongelmat kuvassa Näytölle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla, Asennus -osiossa kuvatulla tavalla. Tarkista, että liittimet ovat ehjiä. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso Lampun asentaminen -osiota. Varmista, että olet poistanut linssin suojan ja että projektori on päällä. Osittain, vyöryvä tai virheellisesti esitetty kuva Paina Uudelleensynkronointi kaukosäätimestä tai ohjauspaneelista. Jos käytät PC:tä: Windows 95, 98, 2000, XP: 1. Avaa Oma tietokone -kuvakkeesta Ohjauspaneeli ja kaksoisnapsauta Näyttö -kuvaketta. 2. Valitse Asetukset painike. 3. Varmista, että näytön tarkkuus on korkeintaan SXGA+ (1400 x 1050). (*) 4. Napsauta Lisäasetukset -painiketta. Jos projektori ei vieläkään heijasta koko kuvaa, tulee sinun vaihtaa käyttämäsi monitorinäyttö. Noudata seuraavia kohtia. (*) WXGA-resoluutiota (1280 x 768) suositellaan tietokonesignaalia varten. 5. Varmista, että näytön tarkkuus on korkeintaan SXGA+ (1400 x 1050). 35

36 Liitteet 6. Valitse Näyttö -painikkeen alla oleva Vaihda -painike. 7. Napsauta kohtaa Näytä kaikki yhteensopivat. Valitse sen jälkeen Tavalliset näyttötyypit SP-laatikon alta ja valitse tarvitsemasi resoluutiotila Mallit -laatikon alta. 8. Varmista, että näytön tarkkuus on korkeintaan SXGA+ (1400 x 1050). (*) Jos käytät Notebook PC-tietokonetta: 1. Seuraa ensin edeltäviä ohjeita tietokoneen resoluution säätämisestä. 2. Paina lähtöasetusten muuttamista, esimerkiksi: [Fn]+[F4] Compaq=> [Fn]+[F4] Packard Dell => [Fn]+[F8] Hewlett => [Fn]+[F4] Gateway=> [Fn]+[F4] NEC=> [Fn]+[F3] IBM=> [Fn]+[F7] Toshiba => [Fn]+[F5] Mac Apple: System Preference-->Display-->Arrangement-->Mirror display Jos koet vaikeuksia resoluution vaihtamisessa tai näyttösi jämähtää, käynnistä uudelleen kaikki laitteet, mukaan lukien projektori. Notebook- tai PowerBook tietokoneesi näyttä ei näytä esitystä Jos käytät Notebook PC-tietokonetta: Jotkin kannettavat tietokoneet saattavat kytkeä oman ruutunsa pois päältä kun toinen näyttölaite on käytössä. Jokaisessa on erilainen tapa käynnistää se uudelleen. Katso lisätietoja tietokoneen ohjekirjasta. Epävakaa tai vilkkuva kuva Käytä Seuranta sen korjaamiseksi. Katso lisätietoja sivulta 32. Vaihda näytön väriasetuksia tietokoneelta. (*) Resoluutiota WXGA (1280 x 768) suositellaan tälle projektorille. Kuvassa on vilkkuva pystysuora palkki Voit tehdä säätöjä kohdasta Vaihe. Katso lisätietoja sivulta 32. Tarkista ja aseta uudelleen grafiikkakorttisi näyttötila, jotta se on yhteensopiva laitteen kanssa. 36

37 Liitteet Kuva ei ole tarkka Varmista, että linssisuojus on poistettu. Säädä projektorin linssin tarkennusrenkaalla. Varmista, että projektorin näyttö on vaaditun etäisyyden päässä projektorista (1,5 12 metriä). Katso sivu 17. Kuva on venynyt kun näytetään 16:9-kuvasuhteen DVD-levy Kun toistat anamorfisen DVD:n tai 16:9-DVD:n, projektori näyttää parhaan kuvan projektorin 16:9-tilassa. Jos toistat LBX-muotoisen DVD-levyn, vaihda muodoksi LBX projektorin valikosta. Jos toistat 4:3-muotoisen DVD-levyn, vaihda muodoksi 4:3 projektorin valikosta. Jos kuva on yhä venynyt, kuvasuhdetta tulee muuttaa vielä seuraavasti: Aseta näyttömuodoksi 16:9-kuvasuhde (laajakuva) DVD-soittimesta. Kuva on liian pieni tai liian suuri Säädä projektorin päällä olevaa zoom-kytkintä. Siirrä projektoria lähemmäs ruutua tai kauemmas siitä.. Paina [4:3], [16:9], [Letterbox], [Natiivi] -painikkeita kaukosäätimestä tai projektorin paneelista [Projector menu] ja Näyttö -->Muoto. Kokeile eri asetuksia. Trapetsikorjauksen käyttöä ei suositella. Kuvan reunat ovat vinot: Jos mahdollista, aseta projektori niin että se on ruudun keskellä vaakatasossa ja ruudun alalaidan alla. Paina kaukosäätimen Trapetsikorjaus +/- -painiketta kunnes molemmat laidat ovat pystysuorat. Kuva on käänteinen Valitse kuvaruutunäytöstä Asetus-->Projisointi ja säädä projektion suuntaa. Lähetysongelmat Projektori ei vastaa mihinkään ohjaimiin 37

38 Liitteet Jos mahdollista, sammuta projektori ja irrota sitten virtajohto ja odota ainakin 20 sekuntia ennen virran uudelleenkytkemistä. Lamppu palaa loppuun tai päästää poksahtavan äänen Kun lamppu tulee elinkaarensa loppuun, se palaa loppuun ja saattaa päästää kovan poksahtavan äänen. Mikäli nain tapahtuu, projektori ei mene päälle ennen kuin lamppumoduuli on vaihdettu. Voit vaihtaa lampun seuraamalla toimenpiteitä, jotka kerrotaan osassa Lampun vaihtaminen sivulla 40. Merkkivalo-ongelmat LED-valoviesti Vihreä Standby-/virtavalo (Vihreä) Lämpötila LED Lamppu LED Valmiustila (tulovirtajohto) Vilkkuu Virta päällä (Lämpenee) Valo Virta pois päältä (jäähdytys) Vika (lamppuvika) Vika (Tuuletinvirhe) Vilkkuu Tasainen valo => Ei valoa => Vika (ylikuumeneminen) Ongelma Muistutukset Tuuletinvirhe: Ylikuumeneminen: 38

39 Liitteet Lämpövaroitus: Lampun vaihtaminen: Kaukosäätimen ongelmat Jos kaukosäädin ei toimi Varmista, että kaukosäätimen käyttökulma on noin ±22,5. Varmista, että kaukosäätimen ja projektorin välillä ei ole esteitä. Liiku kuuden metrin (20 jalan) sisälle projektorista. Varmista, että paristot on asetettu oikein. Varmista, että paristot eivät ole loppu. Jos ovat, vaihda kaukosäätimen käytetyt paristot uusiin. 39

40 Liitteet Lampun vaihtaminen Projektori tunnistaa automaattisesti lampun käyttöiän. Kun lampun käyttöikä lähenee loppuaan, näet varoitusviestin. Varoitus: Lampun kotelo on kuuma! Anna sen jäähtyä, ennen kuin vaihdat lampun! Kun näet tämän viestin, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen mahdollisimman nopeasti lampun vaihtoa varten. Varmista, että projektori on ehtinyt jäähtyä vähintään 30 minuutin ajan ennen lampun vaihtamista Varoitus: Henkilövahinkojen välttämiseksi; älä pudota lamppua tai koske hehkulamppuun. Hehkulamppu saattaa rikkoutua ja aiheuttaa vahinkoja tippuessaan. Lampun vaihtotoimenpiteet: 1. Kytke projektorin virta pois painamalla virtapainiketta. 2. Anna projektorin jäähtyä vähintään 30 minuutin ajan. 3. Irrota virtajohto. 4. Käytä ruuvitalttaa kotelon ruuvin irrottamiseen. 5. Työnnä kotelo ylös ja irrota se. 6. Poista 2 lampun kotelon ruuvia. 7. Vedä lampun moduuli ulos. Tee tämä käänteisessä järjestyksessä kiinniittääksesi lampun moduulin.stegene. 8. Kytke projektori päälle ja suorita Lampun nollaus kun lamppumoduuli on vaihdettu. Lampun nollaus: (i) Paina Valikko -> (ii) Valitse Valinnat -> (iii) Valitse Lamppuaset. ->(iv) Valitse Lampun nollaus -> (v) Valitse Kyllä. 40

41 Liitteet Yhteensopivuus tilat Huomautus : * pakattu tietokonekuva. Tila Piirtotarkkuus V.Frequency (Hz) VESA VGA 640 x /72/75/85 VESA VGA 848 x /75/85 VESA VGA 720 x /85 VESA SVGA 800 x /60/72/75/85 VESA XGA 1024 x /60/70/75/85 VESA WXGA 1280 x /60/70/72/75/85 HD 1280 x /60/72 * HD 1920 x /60/72 * SXGA 1280 x /60/70/72/75/85 * SXGA x /60/70/72/75 * MAC 1152 x ,06 MAC G4 640 x i MAC DV 1024 x

42 Liitteet Kattoasennus 1. Jotta välttäisit vahingot projektorille, käytä asennukseen kattoasennuspakkausta. 2. Jos haluat käyttää kolmannen osapuolen kattoasennussarjaa, varmista että projektorin kiinnitykseen käytetään oikeanlaisia ruuvejä: Max. / Min / Varoitus: 1. Jos ostat kattoasennussarjan muulta yhtiöltä, varmista että projektorin pohjalevyn ja katon väliin jää ainakin 10 cm. 2. Vältä sijoittamasta projektoria lähelle lämmönlähteitä, kuten ilmastointilaitetta tai lämmitintä, sillä se saattaa muuten ylikuumentua ja sammua Huomaa, että virheellisestä asennuksesta johtuvat vauriot mitätöivät takuun. Ruuvityyppi: M3 Maksimipituus ruuville: 10 mm Minimipituus ruuville: 7,5 mm

43 Liitteet Optoman maailmanlaajuiset toimistot Huoltoa tai tukea varten ota yhteys paikalliseen toimistoon. USA 715 Sycamore Drive Puh : Milpitas, CA 95035, USA Fax: Palvelu : service@optoma.com Kanada 120 West Beaver Creek Road Unit #9 Richmond Hill, ON L4B 1L2, Canada Puh : Fax: Eurooppa 42 Caxton Way, The Watford Business Park Watford, Hertfordshire, WD18 8QZ, UK Puh : +44 (0) Fax: +44 (0) Palvelupuh : +44 (0) Palvelu : service@tsc-europe.com Taiwan 5F., No. 108, Minchiuan Rd. Puh : Shindian City, Taipei Taiwan 231, Fax: R.O.C. Palvelu : services@optoma.com.tw asia.optoma.com Hongkong Unit 901, 9/F., Vogue Centre, No. 696 Castle Peak Road, Kowloon, Hong Kong Puh : Fax: Kiina 5F, No. 1205, Kaixuan Rd., Puh : Changning District Fax: Shanghai, , China Latinalainen Amerikka 715 Sycamore Drive Puh : Milpitas, CA 95035, USA Fax:
