1 Digitaalinen projektori DX70i Käyttäjän ohjekirja Tärkeitä huomautuksia Lue Laitteen turvaohjeet ja nämä ohjeet ennen käyttöä, jotta ymmärrät ohjeet ja osaat käyttää laitetta oikein. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. 3M Projection Systems 6801 River Place Boulevard Austin, Texas Digitaalisen projektorin käyttäjän opas 3M Kaikki oikeudet pidätetään

2 Ota yhteyttä 3M:än Siinä tapauksessa että varusteita on kadonnut ja / tai vaurioitunut tai sinulla on teknisiä kysymyksiä, seuraavat tiedot voivat auttaa asennuksen loppuunsaattamisessa. Asiakaspalvelu (US) 3M-logo ja 3M ovat 3M-yhtiön tavaramerkkejä. Tärkeitä huomautuksia Kaikki 3M:n tuotteisiin liittyvät selostukset, tekniset tiedot ja suositukset perustuvat tietoon, jonka uskotaan olevan luotettavaa mutta niiden virheettömyyttä tai täydellisyyttä ei taata. Ennen kuin käytät tätä tuotetta tai välinettä sinun täytyy arvioida ne ja määrittää ovatko ne sopivia tarkoittamaasi käyttöön tai tilanteeseen.kaikki riskit ja vastuu tällaisesta käytöstä ovat sinun. Mitkään tähän tuotteeseen liittyvät lausunnot, joita ei ole 3M:n julkaisuissa tai mitkään päinvastaiset lausunnot, jotka ovat tilauksessasi eivät ole lainvoimaisia ellei niistä ole erikseen kirjallisesti sovittu 3M:n virallisen edustajan kanssa. Kaikki oikeudet pidätetään. Mitään osaa tästä kirjasta, jota suojaavat tekijänoikeudet, elektronisesti tai mekaanisesti, mukaan lukien valokopiointi, nauhoittaa tai tiedontallennus ja -toistosysteemeillä - ilman 3M:n kirjallista lupaa. 2 3M Kaikki oikeudet pidätetään

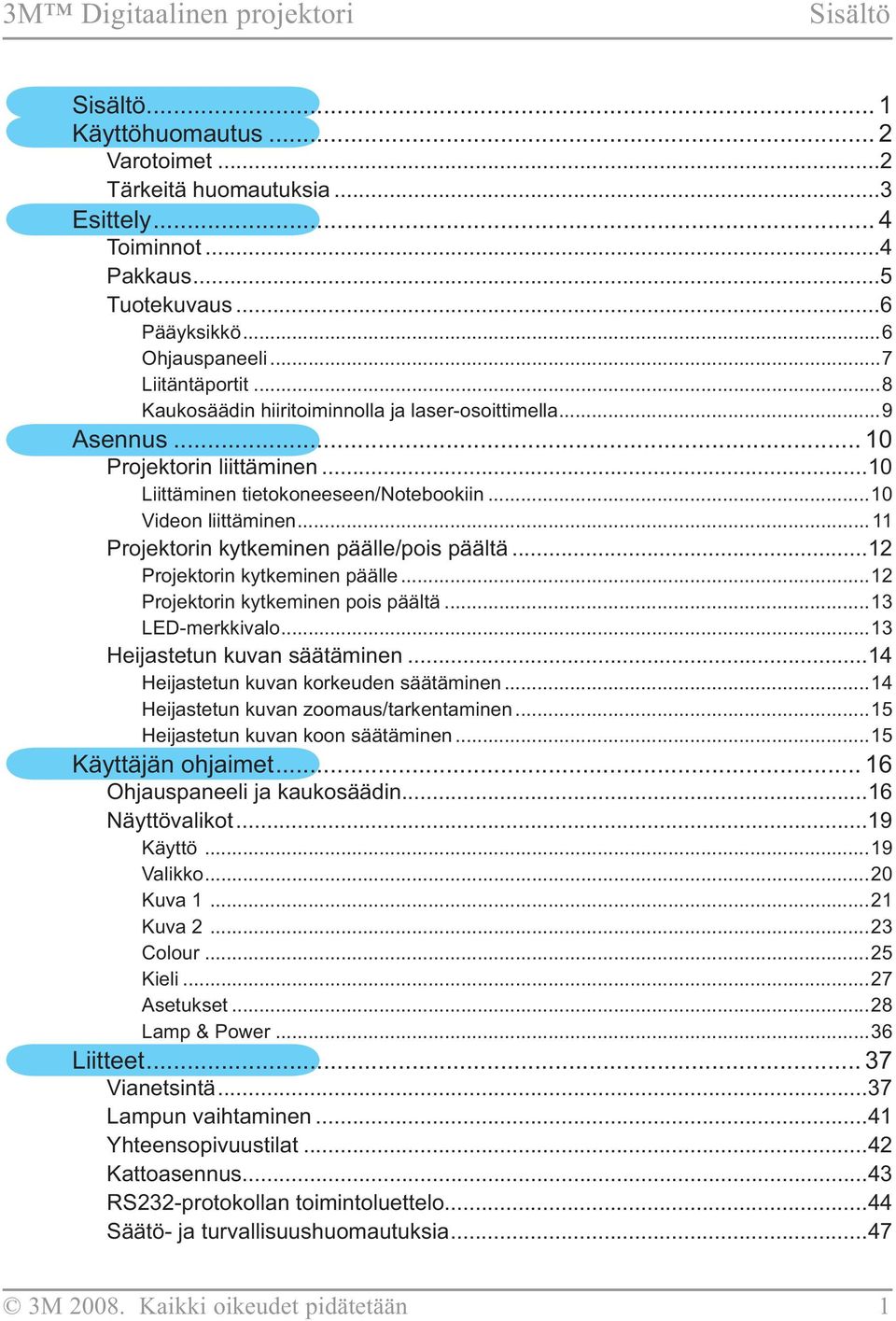

3 3M Digitaalinen projektori Sisältö Sisältö... 1 Käyttöhuomautus... 2 Varotoimet...2 Tärkeitä huomautuksia...3 Esittely... 4 Toiminnot...4 Pakkaus...5 Tuotekuvaus...6 Pääyksikkö...6 Ohjauspaneeli...7 Liitäntäportit...8 Kaukosäädin hiiritoiminnolla ja laser-osoittimella...9 Asennus Projektorin liittäminen...10 Liittäminen tietokoneeseen/notebookiin...10 Videon liittäminen Projektorin kytkeminen päälle/pois päältä...12 Projektorin kytkeminen päälle...12 Projektorin kytkeminen pois päältä...13 LED-merkkivalo...13 Heijastetun kuvan säätäminen...14 Heijastetun kuvan korkeuden säätäminen...14 Heijastetun kuvan zoomaus/tarkentaminen...15 Heijastetun kuvan koon säätäminen...15 Käyttäjän ohjaimet Ohjauspaneeli ja kaukosäädin...16 Näyttövalikot...19 Käyttö...19 Valikko...20 Kuva Kuva Colour...25 Kieli...27 Asetukset...28 Lamp & Power...36 Liitteet Vianetsintä...37 Lampun vaihtaminen...41 Yhteensopivuustilat...42 Kattoasennus...43 RS232-protokollan toimintoluettelo...44 Säätö- ja turvallisuushuomautuksia M Kaikki oikeudet pidätetään 1

4 Käyttöhuomautus 3M Digitaalinen projektori Varotoimet Noudata tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä laiteen eliniän pidentämiseksi. Varoitus- Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo saattaa vahingoittaa silmiäsi. Varoitus- Vähentääksesi silmien vahingoittumisriskiä, älä katso suoraan kaukosäätimen laservaloon äläkä suuntaa laseria kenenkään silmiin. Tässä kaukosäätimessä on II-luokan laser, joka lähettää säteilyä. Varoitus- Varoitus- Varoitus- Älä altista tätä tuotetta sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun. Anna laitteen jäähtyä ennen lampun vaihtamista ja noudata sitten lampunvaihto-ohjeita. Tee näin: Sammuta laite ennen sen puhdistamista. Puhdista laitteen ulkokuori miedolla puhdistusaineella kostutetulla, pehmeällä liinalla. Irrota virtapistoke pistorasiasta, jos laitetta ei käytetä pitkään aikaan. Älä tee tätä: Älä tuki laitteen ilmankiertoaukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. 2 3M Kaikki oikeudet pidätetään

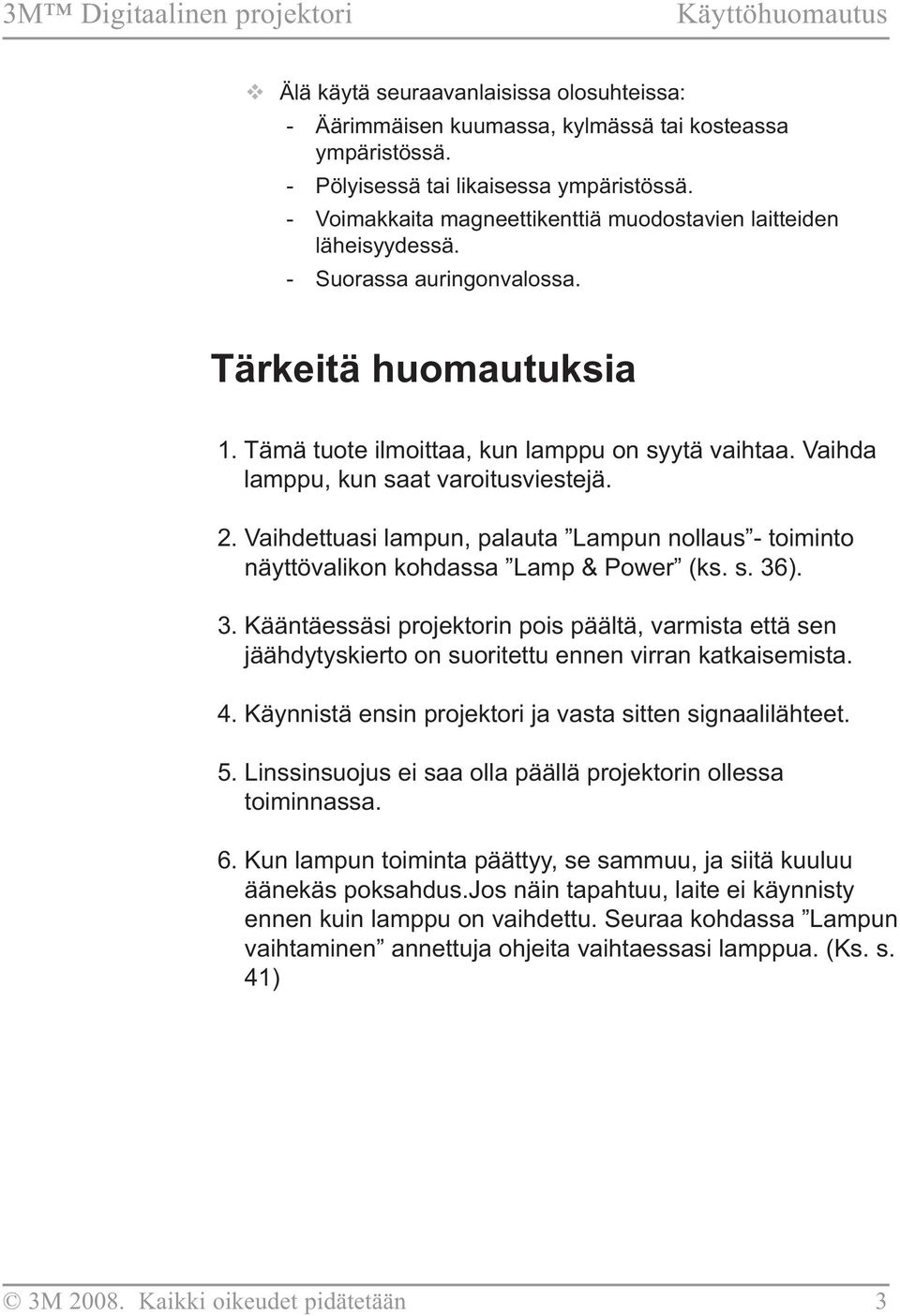

5 3M Digitaalinen projektori Käyttöhuomautus Älä käytä seuraavanlaisissa olosuhteissa: - Äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä. - Pölyisessä tai likaisessa ympäristössä. - Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. - Suorassa auringonvalossa. Tärkeitä huomautuksia 1. Tämä tuote ilmoittaa, kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat varoitusviestejä. 2. Vaihdettuasi lampun, palauta Lampun nollaus - toiminto näyttövalikon kohdassa Lamp & Power (ks. s. 36). 3. Kääntäessäsi projektorin pois päältä, varmista että sen jäähdytyskierto on suoritettu ennen virran katkaisemista. 4. Käynnistä ensin projektori ja vasta sitten signaalilähteet. 5. Linssinsuojus ei saa olla päällä projektorin ollessa toiminnassa. 6. Kun lampun toiminta päättyy, se sammuu, ja siitä kuuluu äänekäs poksahdus.jos näin tapahtuu, laite ei käynnisty ennen kuin lamppu on vaihdettu. Seuraa kohdassa Lampun vaihtaminen annettuja ohjeita vaihtaessasi lamppua. (Ks. s. 41) 3M Kaikki oikeudet pidätetään 3

6 Esittely 3M Digitaalinen projektori Toiminnot Tämä tuote on XGA yhden sirun 0,7 Darkchip3 DLP -projektori. Laitteen eriomaisia toimintoja ovat: True XGA, 1024 x 768 osoitettavaa pikseliä Texas Instruments Single chip DLP -teknologia NTSC-/NTSC 4,43 -/PAL-/PAL-M-/PAL-N-/SECAM ja HDTV-yhteensopiva (480i/p, 576i/p, 720p, 1080i) Multi-Auto toiminnot: Automaattinen havainti, automaattinen säätöjen tallennus Infrapunakaukosäädin laser-osoittimella Käyttäjäystävällinen, monikielinen näyttövalikko Digitaalinen kuvan muodon korjaus ja korkealaatuinen koko ruudun näyttö Käyttäjäystävällinen ohjauspaneeli Kaksi sisäänrakennettua kaiutinta 2 W vahvistimella Multiaudio-sisääntulot UXGA-, SXGA+-, SXGA-pakkaus ja SVGA-, VGA-koon hallinta Mac-yhteensopiva DVI tuki (HDCP-yhteensopiva) Tukee lähiverkkotoimintoa (LAN/RS232) 4 3M Kaikki oikeudet pidätetään

7 3M Digitaalinen projektori Esittely Pakkaus Projektoripakkauksessa on mukana kaikki alla kuvatut osat. Tarkista, että laitteesi sisältää kaikki osat. Ota heti yhteys jälleenmyyjään, jos huomaat jonkin osan puuttuvan. Projektori linssinsuojuksella Virtajohto VGA-kaapeli 1,8 m Komposiittivideokaapeli 1,8 m USB-kaapeli 1,8m RS232-kaapeli 1,8m Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. S-video-kaapeli 1,8 m 2 x AAA paristo Langaton kaukosäädin Asiakirjat : Kantolaukku Käyttäjän ohjekirja Pikakäynnistyskortti Takuukortti 3M Kaikki oikeudet pidätetään 5

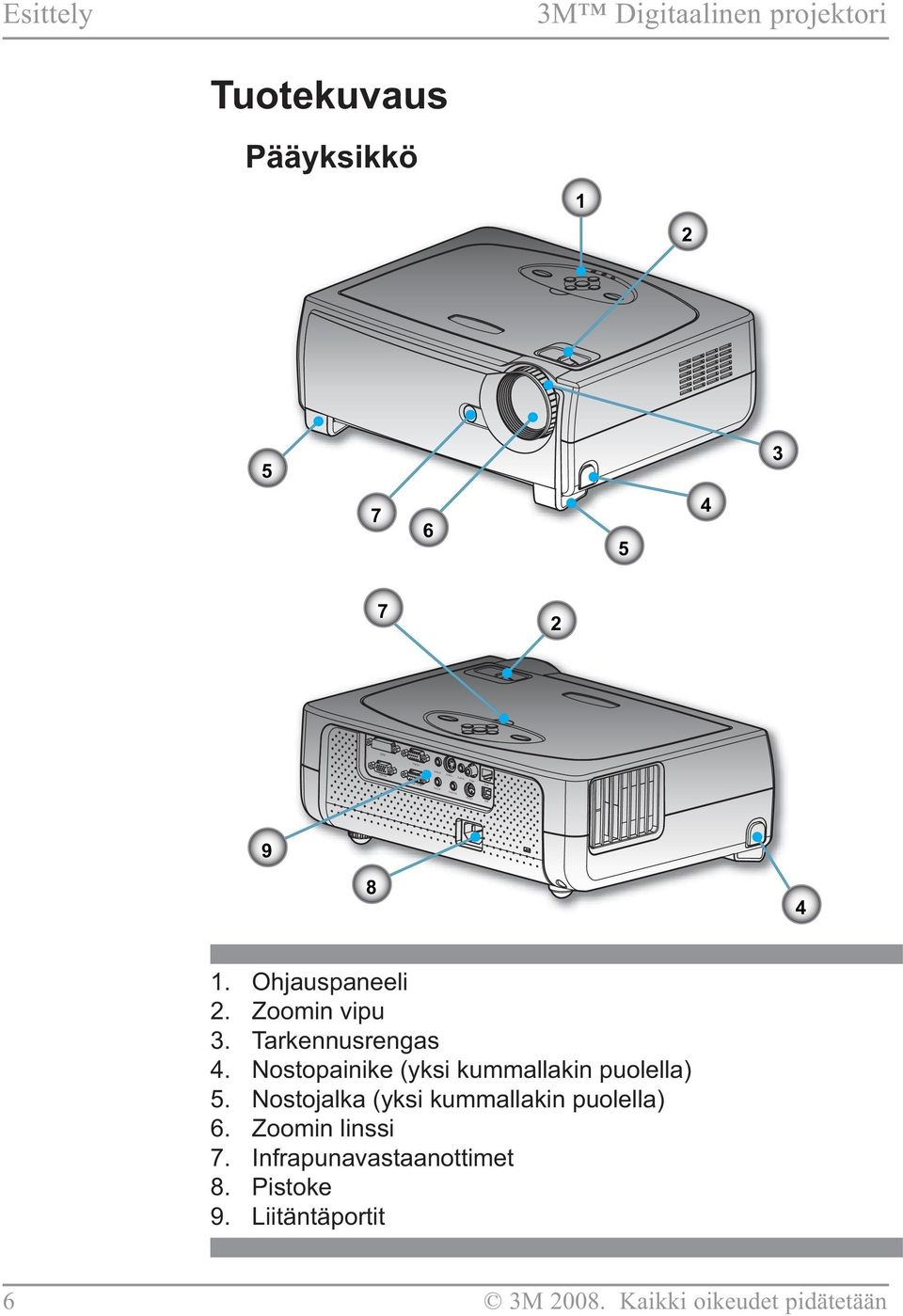

8 DVI-D VGA-Out VGA1-In VGA2-In /SCART Audio-In Audio-Out RS-232 Esittely 3M Digitaalinen projektori Tuotekuvaus Pääyksikkö Audio-In S-Video Audio-In Video RJ45 USB Ohjauspaneeli 2. Zoomin vipu 3. Tarkennusrengas 4. Nostopainike (yksi kummallakin puolella) 5. Nostojalka (yksi kummallakin puolella) 6. Zoomin linssi 7. Infrapunavastaanottimet 8. Pistoke 9. Liitäntäportit 6 3M Kaikki oikeudet pidätetään

9 3M Digitaalinen projektori Esittely Ohjauspaneeli MENU SOURCE RE-SYNC POWER/ STANDBY TEMP POWER LAMP Infrapunavastaanotin 2. Virta/Valmiustila LED-merkkivalo 3. Lämpötilan LED-merkkivalo 4. Lampun LED-merkkivalo 5. Keystone correctie +/- 6. Re-Sync 7. Virta/Valmiustila 8. Nelisuuntaiset valintanäppäimet 9. Valikko (Päälle/Pois) 10. Lähteen valinta 11. Enter 3M Kaikki oikeudet pidätetään 7

10 Esittely 3M Digitaalinen projektori Liitäntäportit DVI-D VGA1-In Audio-In S-Video Audio-In Video RJ45 VGA-Out VGA2-In / SCART Audio-In Audio-Out RS-232 USB DVI-D-tuloliitin (PC Digital -/HDTV-/HDCP-tulo) 2. VGA1-tuloliitin (PC Analog -signaali-/hd-/ komponenttivideotulo) 3. Audiotuloliitin (DVI-D tai VGA1-In) 4. S-video-tuloliitin 5. Audiotuloliitin (S-video tai komposiitti) 6. Komposiittivideotuloliitin 7. Verkkoliitin RJ45 8. Monitorin ketjutusulostuloliitin 9. VGA2-tulo SCART -liitin (PC Analog -signaali-/scart RGB -/HD-/komponenttivideotuloliitin) 10. Audiotuloliitin (VGA2-In SCART) 11. Audiolähtöliitin 12. RS232-liitin 13. Pistoke 14. USB-liitin (Liitetään tietokoneeseen langatonta hiirtä varten) 15. Kensington TM Lock Port 8 3M Kaikki oikeudet pidätetään

11 3M Digitaalinen projektori Esittely Kaukosäädin hiiritoiminnolla ja laserosoittimella Virta 2. Re-Sync 3. Keystone (Keystone correctie) 4. Näyttömuoto 5. Hiiri 6. Napsautus hiiren oikeanpuoleisella painikkeella 7. Sivu ylös 8. Sivu alas 9. Nelisuuntaiset valintanäppäimet 10. Enter 11. S-video-lähde 12. Komposiittivideolähde 13. DVI-lähde 14. Signaalin lukitus 15. Painike LED 16. Laser-painike 17. AV-vaimennin 18. Pysäytys 19. Esitysmoodi 20. Napsautus hiiren vasemmanpuoleisella painikkeella 21. Zoomaus sisään 22. Zoomaus ulos 23. Pyyhi 24. Valikko 25. VGA1-lähdeource 26. VGA2-lähde 27. Numeropainikkeet 3M Kaikki oikeudet pidätetään 9

12 Asennus 3M Digitaalinen projektori Projektorin liittäminen Liittäminen tietokoneeseen/notebookiin DVI VGA RS232 USB Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. 8 Audiolähtö (aktiivikaiuttimet) 1...Virtajohto 2...USB-kaapeli 3... Verkkokaapeli (Valinnainen lisävaruste) 4... RS232-kaapeli 5...Audio-tulokaapeli (Valinnainen lisävaruste) 6...VGA-kaapeli 7...DVI-DVI-kaapeli (Valinnainen lisävaruste) 8... Audiolähtökaapeli (Valinnainen lisävaruste) 10 3M Kaikki oikeudet pidätetään

13 3M Digitaalinen projektori Asennus Videon liittäminen DVD-soitin, TV-sovitin, HDTV-vastaanotin S-video-lähtö Videolähtö 1 Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita Audiolähtö (aktiivikaiuttimet) DVD-soitin, TV-sovitin, HDTV-vastaanotin 1...Virtajohto 2... Komposiittivideokaapeli 3...Audio-tulokaapeli (Valinnainen lisävaruste) 4...S-video-kaapeli 5...VGA - 3 RCA -komponentti/hdtv-sovitin (Valinnainen lisävaruste) 6... RCA-komponenttikaapeli YPbPr (Valinnainen lisävaruste) 7...HDMI-DVI-sovitin (Valinnainen lisävaruste) 8...HDMI-kaapeli (Valinnainen lisävaruste) 9...VGA-kaapeli Audiolähtökaapeli (Valinnainen lisävaruste) 3M Kaikki oikeudet pidätetään 11

14 Asennus 3M Digitaalinen projektori Tekstimalli Projektorin kytkeminen päälle/pois päältä Projektorin kytkeminen päälle 1. Poista linssinsuojus. 2. Varmista, että virtajohto ja signaalikaapeli on liitetty kunnolla. Virtamerkkivalo muuttuu punaiseksi. 3. Sytytä lamppu painamalla ohjauspaneelin Virta/Valmiustila - painiketta. Merkkivalo muuttuu vihreäksi. 4. Käynnistä lähde (tietokone, kannettava tietokone, videolaite, jne.). Projektori löytää lähteen automaattisesti Asetukset -valikossa; tarkista, että Signaalin lukitus on asetettu tilaan Lukitus. Jos näytössä näkyy viesti Ei signaalia, varmista, että signaalikaapelit on liitetty kunnolla. Siirtyäksesi sisäänrakennettuun testikuvioon, paina AV vaimennin - painiketta ja sitten Ylös-nuolta. Jos liität samanaikaisesti useita lähteitä, käytä vaihtamiseen kaukosäätimen tai ohjauspaneelin Lähde -painiketta. Käynnistä ensin projektori ja vasta sitten signaalilähteet. RE-SYNC POWER/ STANDBY 1 Linssinsuojus 2 Virta/Valmiustila 12 3M Kaikki oikeudet pidätetään

15 3M Digitaalinen projektori Asennus Projektorin kytkeminen pois päältä 1. Paina Virta/Valmiustila -painiketta sammuttaaksesi lampun ja näytölle tulee viesti Paina Virta/Valmiustila painiketta uudestaan vahvistaaksesi. 2. Tuulettimet jatkavat toimintaansa noin 2 minuuttia jäähdytysjaksoa varten ja virta-led välähtää punaisena. Kun virtamerkkivalo ei enää vilku, projektori on siirtynyt valmiustilaan. Paina valmiustilassa Virta/Valmiustila -painiketta käynnistääksesi projektorin uudelleen. 3. Irrota virtajohto virtalähteessä ja projektorista. 4. Älä käynnistä projektoria heti sen päältä kytkemisen jälkeen. LED-merkkivalo Kun TEMP -varoitusvalo muuttuu punaiseksi, projektori on ylikuumentunut. Projektori kytkeytyy automaattisesti pois päältä. Kun LAMP -merkkivalo muuttuu punaiseksi, lampussa on vikaa. Käännä projektori pois päältä ja irrota virtajohto pistokkeesta, ota sitten yhteyttä jälleenmyyjään tai paikalliseen huoltokeskukseemme. Kun LAMP -merkkivalo vilkkuu punaisena, tuulettimessa on vikaa. Käännä projektori pois päältä ja irrota virtajohto pistokkeesta, ota sitten yhteyttä jälleenmyyjään tai paikalliseen huoltokeskukseemme. 3M Kaikki oikeudet pidätetään 13

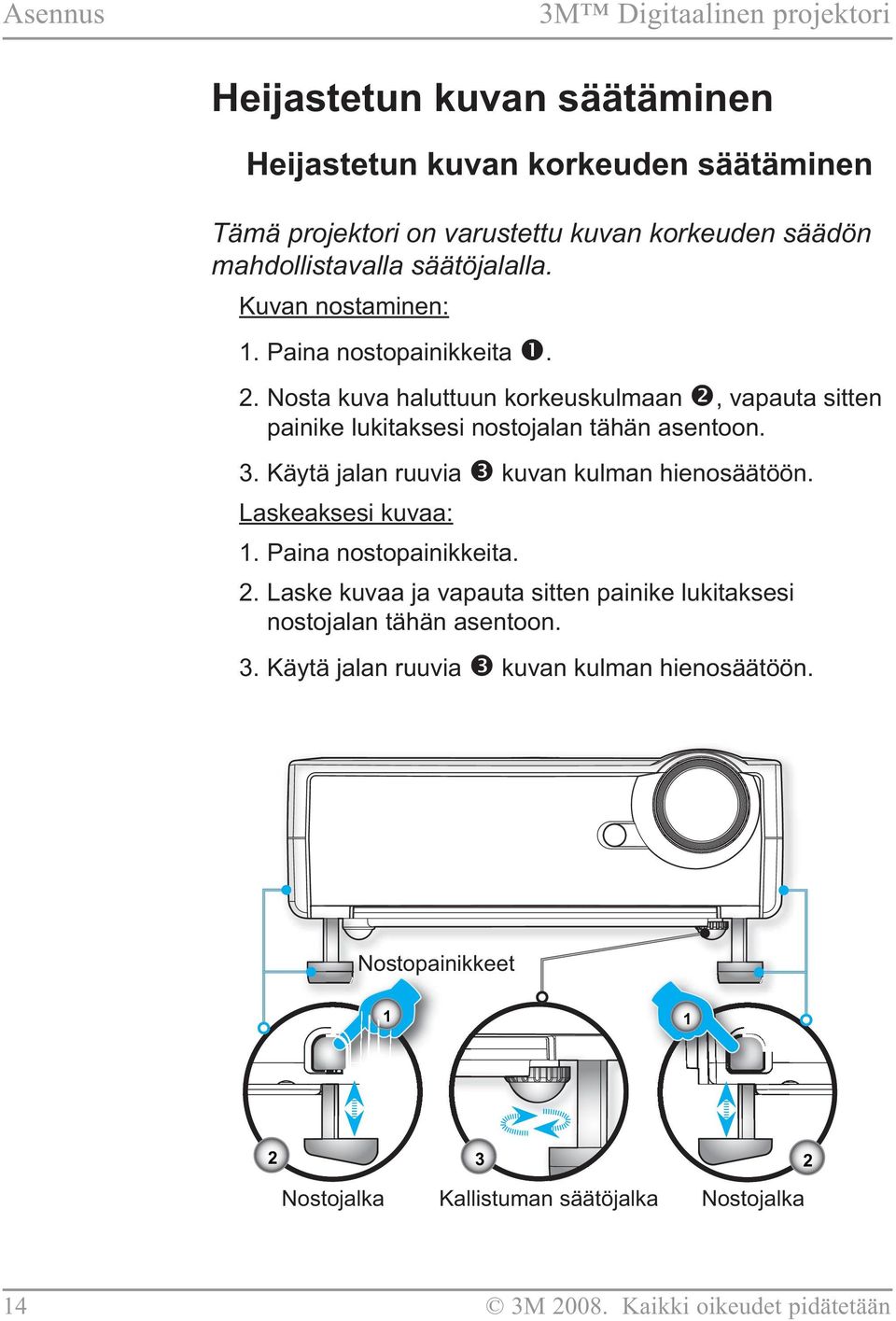

16 Asennus 3M Digitaalinen projektori Heijastetun kuvan säätäminen Heijastetun kuvan korkeuden säätäminen Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla säätöjalalla. Kuvan nostaminen: 1. Paina nostopainikkeita. 2. Nosta kuva haluttuun korkeuskulmaan, vapauta sitten painike lukitaksesi nostojalan tähän asentoon. 3. Käytä jalan ruuvia kuvan kulman hienosäätöön. Laskeaksesi kuvaa: 1. Paina nostopainikkeita. 2. Laske kuvaa ja vapauta sitten painike lukitaksesi nostojalan tähän asentoon. 3. Käytä jalan ruuvia kuvan kulman hienosäätöön. Nostopainikkeet Nostojalka Kallistuman säätöjalka Nostojalka 14 3M Kaikki oikeudet pidätetään

17 3M Digitaalinen projektori Asennus Heijastetun kuvan zoomaus/tarkentaminen Voit kiertää zoomausrengasta sisään- ja ulospäin. Tarkenna kuva kiertämällä tarkennusrengasta, kunnes kuva on kirkas. Projektorin tarkkuusalue on 1,0-12,2 metriä. Zoomin vipu Tarkennusrengas Heijastetun kuvan koon säätäminen Diagonal Width 24,6" (62,5cm) 20,5" (52,1cm) Height 73,8" (187,5cm) 61,5" (156,3cm) 123,0" (312,5cm) 102,5" (260,4cm) 172,2" (437,5cm) 143,5" (364,6cm) 221,5" (562,5cm) 184,5" (468,8cm) 300,2" (762,5cm) 250,2" (635,4cm) Hd 3,3'(1,0m) 9,8'(3,0m) 16,4'(5,0m) 23,0'(7,0m) 29,5'(9,0m) 40,0'(12,2m) Näyttö (Diagonaalinen) Maks. 24,6 (62,5cm) 73,8 (187,5cm) 123,0 (312,5cm) 172,2 (437,5cm) 221,5 (562,5cm) 300,2 (762,5cm) Min. 20,5 (52,1cm) 61,5 (156,3cm) 102,5 (260,4cm) 143,5 (364,6cm) 184,5 (468,8cm) 250,2 (635,4cm) Maks. 19,68 x 14,76 59,04 x 44,28 98,4 x 73,8 137,76 x 103,32 177,20 x 132,90 240,16 x 180,12 Näytön koko (LxK) Min. 50,0 x 37,5cm 16,40 x 12,30 150,0 x 112,5cm 49,20 x 36,90 250,0 x 187,5cm 82,0 x 61,5 350,0 x 262,5cm 114,8 x 86,1 450,0 x 337,5cm 147,6 x 110,7 610,0 x 457,5cm 200,16 x 150,12 (LxK) 41,7 x 31,3cm 125,0 x 93,8cm 208,3 x 156,2cm 291,7 x 218,8cm 375,0 x 281,3cm 508,3 x 381,2cm Hd Maks. 2,21 (5,6cm) 6,64 (16,9cm) 11,07 (28,1cm) 15,50 (39,4cm) 19,94 (50,6cm) 27,02 (68,6cm) Min. 1,85 (4,7cm) 5,54 (14,1cm) 9,23 (23,4cm) 12,92 (32,8cm) 16,61 (42,2cm) 22,52 (57,2cm) Etäisyys 3,3 (1,0m) 9,8 (3,0m) 16,4 (5,0m) 23,0 (7,0m) 29,5 (9,0m) 40,0 (12,2m) Tämä kaavio on tarkoitettu vain viitteeksi käyttäjälle. 3M Kaikki oikeudet pidätetään 15

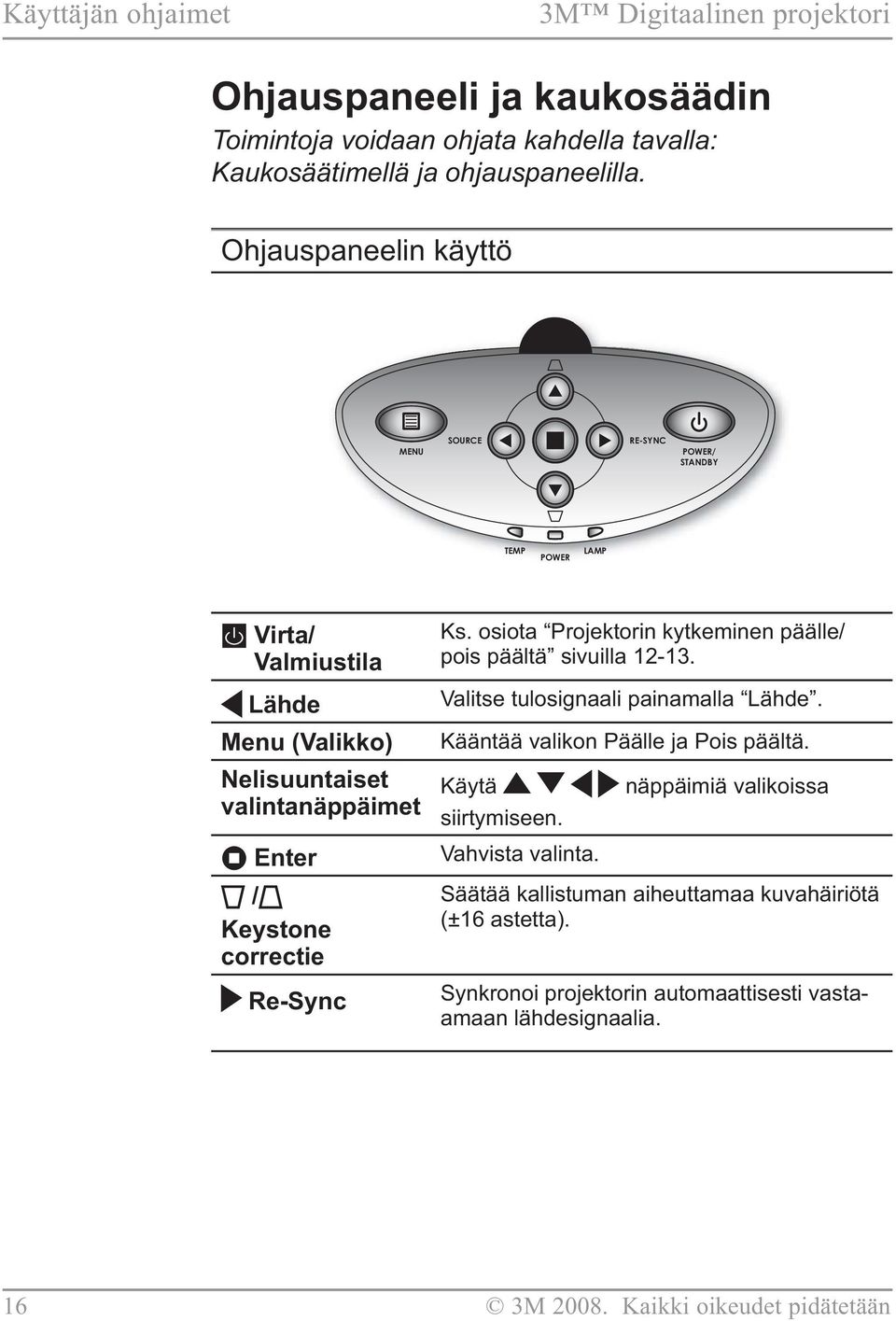

18 Käyttäjän ohjaimet 3M Digitaalinen projektori Ohjauspaneeli ja kaukosäädin Toimintoja voidaan ohjata kahdella tavalla: Kaukosäätimellä ja ohjauspaneelilla. Ohjauspaneelin käyttö MENU SOURCE RE-SYNC POWER/ STANDBY TEMP POWER LAMP Virta/ Valmiustila Lähde Menu (Valikko) Nelisuuntaiset valintanäppäimet Enter / Keystone correctie Re-Sync Ks. osiota Projektorin kytkeminen päälle/ pois päältä sivuilla Valitse tulosignaali painamalla Lähde. Kääntää valikon Päälle ja Pois päältä. Käytä siirtymiseen. Vahvista valinta. näppäimiä valikoissa Säätää kallistuman aiheuttamaa kuvahäiriötä (±16 astetta). Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. 16 3M Kaikki oikeudet pidätetään

19 3M Digitaalinen projektori Käyttäjän ohjaimet Kaukosäätimen käyttö Virta Re-Sync Keystone (Key stone correctie) Display Format (Näyttömuoto) Laser-painike AV Mute (AV-vaimennin) Freeze (Pysäytys) Display Mode (Esitysmoodi) Hiiri Napsautus hiiren oikeanpuoleisella painikkeella Napsautus hiiren vasemmanpuoleisella painikkeella Pg Sivu ylös Pg Sivu alas Ks. osiota Projektorin kytkeminen päälle/ pois päältä sivuilla Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Säätää kallistuman aiheuttamaa kuvahäiriötä (±16 astetta). Näyttää näyttövalikon Kuvasuhde - osion halutun kuvan muotosuhteen valitsemiseksi. Suuntaa kaukosäädin näyttöä kohti ja paina painiketta laser-osoittimen aktivoimiseksi. Kääntää videon ja audion pois päältä hetkellisesti. Paina tätä painiketta uudelleen vapauttaaksesi lukituksen. Paina Pysäytys, kun haluat pysäyttää kuvan. Paina tätä painiketta uudelleen vapauttaaksesi lukituksen. Valitse esitysmoodiksi PC, Photo, Video, srgb tai käyttäjä. Käytä tätä painiketta hiiren liikuttamiseen näytöllä. Napsautus hiiren oikeanpuoleisella painikkeella. Napsautus hiiren vasemmanpuoleisella painikkeella. Tällä näppäimellä voit siirtyä sivun ylöspäin. Tällä näppäimellä voit siirtyä sivun alaspäin. Zoomaus sisään Zoomaus ulos Zoomaus sisään suurentaa kuvaa. Zoomaus ulos pienentää kuvaa. 3M Kaikki oikeudet pidätetään 17

20 Käyttäjän ohjaimet 3M Digitaalinen projektori Nelisuuntaiset valintanäppäimet Menu (Valikko) Clear (Pyyhi) Enter Source Lock (Signaalin lukitus) Video S-Video VGA1 VGA2 DVI Käytä näppäimiä valikoissa siirtymiseen. Näyttää tai poistuu projektorin näyttövalikoista. Pyyhi valinta. Vahvista valinta. Valitse kaikkien porttien automaattinen havaitseminen tai lukitse kyseinen liitinportti. (Ks. lisätietojas. 28) Valitse komposiittivideon lähde. Valitse S-video-lähde. Valitse ensisijainen VGA-In-lähde. Valitse toissijainen VGA-In- tai SCART lähde. Valitse DVI-D-lähde. 18 3M Kaikki oikeudet pidätetään

21 3M Digitaalinen projektori Käyttäjän ohjaimet Näyttövalikot (OSD) Projektorissa on monikielisiä valikkonäyttöjä, joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Projektori löytää lähteen automaattisesti. Käyttö 1. Avaa OSD-valikko painamalla kaukosäätimen tai ohjauspaneelin Valikko -painiketta. 2. Kun OSD-näyttö tulee näkyviin, paina -näppäimiä valitaksesi jonkin päävalikon kohdista. Tehdessäsi valinnan tietyllä sivulla, paina -näppäintä siirtyäksesi alavalikkoon. 3. Valitse haluamasi kohta näppäimillä ja säädä sitten asetuksia näppäimellä. 4. Valitse seuraava säädettävä kohta alavalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Paina Valikko vahvistaaksesi valinnan, ja päävalikko palautuu näytölle. 6. Poistu painamalla Valikko -painiketta uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alavalikko Asetus 3M Kaikki oikeudet pidätetään 19

22 Käyttäjän ohjaimet 3M Digitaalinen projektori Valikko Kuva 1 Video Kuva 2 Computer Computer Computer Computer 16:9 Colour Kieli Esitysmoodi Kirkkaus Kontrasti Valkoisen painotus Värilämpötila Värikylläisyys Terävöitys Taajuus Vaihe Vaakakohta Pystykohta Degamma Kuvasuhde Pystysiirto (16:9) Punainen Vihreä Sininen Keltainen Cyan Magenta PC/Photo/Video/sRGB/Käyttäjä Low/Mid./High/sRGB/Käyttäjä 4:3/16:9/Window/LetterBox English/Français/Deutsch/Italiano/Español/Português/Svenska Nederlands/Suomi/ /Dansk/Norsk/Polski/ ( )/ ( )/ / Asetukset Turva-asetukset LAN Lamp & Power Valikon sijainti Projisointitapa Signaalin lukitus Vaakas.kuvamuodonkorj. Pystys.kuvamuodonkorj. Zoom Äänenvoimakkuus Tiedot Alkuasetus PIP PIP Position PIP Source Switch Logo Logo Capture Turva-asetukset LAN RS232 Port Projektorin tunnus Turva-ajastin Vahda salasana Turva-asetukset Network State DHCP IP Address Aliverkon peite Yhdyskäytävä DNS Apply STD Mode Korkea paikka Autom. Sammutus Uniajastin Projisointitunnit Lampun käyttötunnit Lampun nollaus Automaattinen/Lukitus Päälle/Pois Päälle/Pois 3M/Käyttäjä RS232/Network Kuukausi/Päivä/Tunti Kytke päälle/kytke pois Kytke päälle/kytke pois Päälle/Pois Päälle/Pois 20 3M Kaikki oikeudet pidätetään

23 3M Digitaalinen projektori Käyttäjän ohjaimet Kuva 1 Esitysmoodi Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. PC: Tietokone tai Notebook. (kirkkain kuva) Photo: Optimaalinen väri ja kirkkaus. Video: Videokuvan toistamiseen kirkkaassa ympäristössä. srgb: Standardi PC-väri. (paras värintoisto) käyttäjä: Muistaa käyttäjän asetukset. Kirkkaus Säädä kuvan kirkkautta. Paina tummentaaksesi kuvaa. Paina valaistaksesi kuvaa. Kontrasti Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Kontrastin säätäminen muuttaa valkoisen ja mustan määrää kuvassa. Paina vähentääksesi kontrastia. Paina lisätäksesi kontrastia. Valkoisen painotus Käytä valkoisen painotuksen hallintaa asettaaksesi DMD chipin valkoisen painotustason. 0 tarkoittaa minimaalista piikitystä, 10 maksimaalista. Jos haluat kirkkaamman kuvan, säädä maksimiasetusta kohti. Saadaksesi pehmeän ja luonnollisen kuvan, säädä minimiasetusta kohti. 3M Kaikki oikeudet pidätetään 21

24 Käyttäjän ohjaimet 3M Digitaalinen projektori Värilämpötila Säädä värilämpötilaa. Korkeammissa lämpötiloissa näytön kuva näyttää kylmemmältä ja alhaisimmissa lämpötiloissa lämpimämmältä. Kullakin esitysmoodilla on oma värilämpötilansa, ja ne voidaan tallentaa käyttäjän valintaan. Esimerkki: Esitysmoodi PC Photo Video srgb käyttäjä Värilämp. srgb Low käyttäjä High Mid. Oletusasetus Mid. High High srgb High Kun säädät väriasetuskohtaa, värilämpötila asetetaan automaattisesti tilaan käyttäjä, ja tämä asetettu käyttäjä on sama kaikissa esitysmoodeissa. (Katso lisätietoja osiosta Colour ). Värikylläisyys Säätää videokuvan mustavalkoisesta täysvärikuvaan. Värikylläisyys toiminnot ovat tuettuja vain Videotilassa. Paina vähentääksesi kuvan saturaatioarvoa. Paina lisätäksesi kuvan saturaatioarvoa. Terävöitys Säätää kuvan terävyyttä. Paina vähentääksesi terävyyttä. Paina lisätäksesi terävyyttä. 22 3M Kaikki oikeudet pidätetään

25 3M Digitaalinen projektori Käyttäjän ohjaimet Kuva 2 Taajuus -, Vaihe -, Vaakakohta - ja Pystykohta - toiminnot ovat tuettuja vain tietokonemoodissa. Taajuus Taajuus muuttaa näytön taajuutta niin, että se vastaa tietokoneesi toimintoa sen korjaamiseen. Vaihe Jos kuva on epävakaa, käytä tätä toimintoa sen korjaamiseen. Vaakakohta Paina siirtääksesi kuvaa vasemmalle. Paina siirtääksesi kuvaa oikealle. Pystykohta Paina siirtääksesi kuvaa alaspäin. Paina siirtääksesi kuvaa ylöspäin. Degamma Tämän avulla voit valita gammakorjauksen, joka on hienosäädetty parhaan kuvanlaadun saavuttamiseksi. Kuvasuhde Valitse kuvan muotosuhde tällä toiminnolla. 4:3 : Lähde sovitetaan heijastusnäytön kokoiseksi. 16:9 : Lähde sovitetaan näytön levyiseksi. Window: 4:3 kuvan ollessa suurempi kuin 16:9 näyttö, valitse Window -tila saadaksesi kuvan mahtumaan näytölle muuttamatta projektorin etäisyyttä. 3M Kaikki oikeudet pidätetään 23

26 Käyttäjän ohjaimet 3M Digitaalinen projektori Letter Box: Tämä muoto on ei-16 x 9, letterbox-lähde ja se on tarkoitettu käyttäjille, jotka käyttävät ulkoista 16 x 9 linssiä 2.35:1 muotosuhteen näyttämiseksi täydellä resoluutiolla. Näytön ala Kuvan ala Tulosignaali Näyttöikkuna Pystysiirto (16:9) : kuvan sijaintia ikkunatilassa muutetaan sen mukaisesti. Pystysiirto (16:9) Säädä kuvan sijaintia ylös tai alas, kun valitset muotosuhteen 16:9. Paina siirtääksesi kuvaa alaspäin. Paina siirtääksesi kuvaa ylöspäin. 24 3M Kaikki oikeudet pidätetään

27 3M Digitaalinen projektori Käyttäjän ohjaimet Colour Colour Koko valikoima: Säädä Punainen, Vihreä ja Sininen väriä kaikille näytöille. Lisää yksilöllinen : Säädä punainen, vihreä, sininen, keltainen, Cyan ja magenta asettaaksesi yksilölliset värisäädöt. - Punainen Lisää yksilöllinen + Punainen Koko valikoima: + Punainen Kun säädät väriasetuskohtaa, värilämpötila asetetaan automaattisesti tilaan käyttäjä, ja tämä asetettu käyttäjä on sama kaikissa esitysmoodeissa. Esimerkki: PC Photo Video srgb käyttäjä L S H L M U S H L M U S H L M U S H L M U S H Samasta colour 3M Kaikki oikeudet pidätetään 25

28 Käyttäjän ohjaimet 3M Digitaalinen projektori Erilaiset väriasetukset tallennetaan neljään eri lähderyhmään. Ne pysyvät kuitenkin samoina samassa lähteessä. DVI/VGA Komponentti-p (480p/576p/720p/1080i) Komponentti-i (480i/576i) Video / S-Video Kun säädämme väriasetuksia, nykyinen värilämpötila tallennetaan, ennen kuin se kytkeytyy automaattisesti asetukseen käyttäjä, koska tallennettu värilämpötila toimii perustana käyttäjä - asetukselle. Esimerkki: 1.) Värilämp. on High (korkea) 2.) Käyttäjä luo mielivärinsä, joka perustuu värilämpötilaasetukseen High. Kun käyttäjä kytkee värilämpötilan asetukseen käyttäjä, löytyy kuvan värilämpötila läheltä High -asetusta. 26 3M Kaikki oikeudet pidätetään

29 3M Digitaalinen projektori Käyttäjän ohjaimet Kieli Kieli Valitse monikielinen näyttövalikko. Käytä - tai -näppäimiä valitaksesi halutun kielen. Paina Enter päättääksesi valinnan. 3M Kaikki oikeudet pidätetään 27

30 Käyttäjän ohjaimet 3M Digitaalinen projektori Asetukset Valikon sijainti Valitse valikon sijainti näytöllä. Projisointitapa Työpöydän etuosa Tehdasasetus. Etukatto Valitessasi tämän toiminnon, projektori kääntää kuvan ylösalaisin katosta heijastamista varten. Työpöydän takaosa Valitessasi tämän toiminnon, projektori kääntää kuvan niin, että voit heijastaa läpikuultavan valkokankaan takaa. Takakatto Valitessasi tämän toiminnon, projektori kääntää kuvan samanaikaisesti sivu- ja pystysuunnassa. Voit heijastaa katosta valkokankaan takaa. Signaalin lukitus Automaattinen: Projektori etsii kaikki yhteysportit. Lukitus: Projektori lukitsee yhteysportin. Vaakas.kuvamuodonkorj. Paina tai säätääksesi kuvan kallistumista vaakasuunnassa ja kuvan muotoa lähemmäs nelikulmiota. Pystys.kuvamuodonkorj. Paina tai säätääksesi kuvan kallistumista pystysuunnassa ja kuvan muotoa lähemmäs nelikulmiota. 28 3M Kaikki oikeudet pidätetään

31 3M Digitaalinen projektori Käyttäjän ohjaimet Zoom Paina pienentääksesi kuvan kokoa. Paina suurentaaksesi kuvaa heijastusnäytöllä. Äänenvoimakkuus Paina vähentääksesi äänenvoimakkuutta. Paina lisätäksesi äänenvoimakkuutta. Tiedot Lähdetietojen näyttämiseen näytöllä. Alkuasetus Valitse Enter palauttaaksesi säädöt ja asetukset tehdasasetuksiksi. 3M Kaikki oikeudet pidätetään 29

32 Käyttäjän ohjaimet 3M Digitaalinen projektori Asetukset PIP Valitse Päällä valitaksesi PIP-näytön päälle, valitse Pois valitaksesi PIP-näytön pois päältä. PIP Position Valitse PIP-näytön sijainti näytöllä. Vasen ylä Oikea ylä Vasen ala Oikea ala PIP Source Switch Paina Enter kytkeäksesi PIP-lähteiden välillä. PIP-SÄÄNTÖTAULUKKO Alalähde Päälähde DVI-D VGA Komponentti-p S-video Video DVI-D (digital RGB / HDCP) VGA (analog RGB) Komponentti-p (480p/576p/720p/1080i) S-video Video Logo Valitse haluamasi aloitusnäytön muotosuhde tällä toiminnolla. Jos vaihdat asetuksesta toiseen ja poistut näyttövalikosta, uusi asetus säilyy seuraavalla avauskerralla. 30 3M Kaikki oikeudet pidätetään

33 3M Digitaalinen projektori Käyttäjän ohjaimet 3M: 3M-projektorin oletusaloitusnäyttö. käyttäjä: Käytä Logo Capture -toiminnon Muista kuvatoimintoa. Logo Capture Paina Enter kaapataksesi välittömästi näytöllä olevan kuvan. Turva-asetukset Ensimmäistä kertaa: 1. Paina Enter asettaaksesi salasanan. 2. Salasanassa on 4 numeroa, OLETUSARVO on (Ensimmäistä kertaa) 3. Valitse salasana kaukosäätimen numeronäppäimillä ja vahvista valinta painamalla Enter -näppäintä. Turva-ajastin: Ajastimen avulla voidaan valita tuntimäärä jona projektoria voidaan käyttää (kuukausi/ päivä/tunnit). Kun aika on kulunut, salasanaa kysytään uudelleen. (Käytä kaukosäätimen numeronäppäimiä. Jos haluat muuttaa salasanan, seuraa ylempänä olevia ohjeita). Vahda Salasana: 1. Paina Enter antaaksesi vanhan salasanan. 2. Valitse nykyinen salasana numeronäppäimillä ja paina uudelleen Enter -näppäintä saadaksesi esiin seuraavan näyttövalikon. 3. Vieritä alaspäin korostaaksesi salasanan ja paina sitten Enter aktivoidaksesi sen. 4. Anna uusi salasana (4 numeroa) kaukosäätimen numeronäppäimillä ja vahvista se painamalla Enter - painiketta. 5. Anna uusi salasana uudelleen ja vahvista se painamalla Enter. Turva-asetukset: Kytke päälle: Valitse Kytke päälle ottaaksesi käyttöön varmennuksen, kun projektori käynnistetään. Kytke pois: Valitse Kytke pois, jos haluat, että projektori voidaan käynnistää ilman salasanaa. 3M Kaikki oikeudet pidätetään 31

34 Käyttäjän ohjaimet 3M Digitaalinen projektori LAN Paina Enter käyttääksesi LAN-asetuksia. Jos yhteys on saatu luotua, OSD-näytössä näkyy seuraava valintaikkuna. Network State: Verkkotietojen esittämiseen. DHCP: Kytke päälle: Antaa projektorille automaattisesti IP-osoitteen DHCP-palvelimesta. Kytke pois: Anna IP-osoite manuaalisesti. IP-Address: Valitse IP-osoite. Aliverkon peite: Valitse aliverkon peitenumero. Yhdyskäytävä: Valitse projektoriin yhdistetty verkon oletusyhdyskäytävä. DNS: Valitse DNS-numero. Apply: Paina Enter käyttääksesi valintaa. RS232 Port RS232: Mahdollistaa yksittäisen projektorin hallinnan RS232- ohjaimella. Network: Mahdollista projektorin hallinnan lähiverkossa (LAN) verkkoselaimella (Internet Explorer). Projektorin tunnus ID määritelmä voidaan asettaa valikossa (alue 01~99), ja käyttäjä voi ohjata yksittäistä projektoria RS232:lla. Katso vastaava järjestys sivulla M Kaikki oikeudet pidätetään

35 3M Digitaalinen projektori Käyttäjän ohjaimet Verkkoselaimen käyttö projektorin hallinnassa 1. Täytä valintaikkunassa uusi IP-osoite, aliverkon peite, yhdyskäytävä ja DNS: 2. Valitse sitten Käytä ja paina Enter -painiketta ottaaksesi määritykset käyttöön. 3. Avaa verkkoselain ja mene sovellukseen OSD LAN-näytöstä, jolloin näyttöön tulee alla oleva verkkosivu. Käyttäessäsi projektorin IP- Address, et saa yhteyttä normaalisti käytettävään palvelimeen. 4. Avaa Control Panel i ohjataksesi projektoria. 3M Kaikki oikeudet pidätetään 33

36 Käyttäjän ohjaimet 3M Digitaalinen projektori Esimerkki: Käytä Microsoft Internet Explorer (IE) verkkoselainta projektorin ohjaukseen, IP-osoite on http: // Vaihe 1: Etsi projektorin LAN-toiminnosta IP-osoite ( ). Vaihe 2: Valitse Käytä ja paina Enter -painiketta toiminnon ottamiseksi käyttöön tai paina Menu poistuaksesi. Vaihe 3: Avaa verkkoyhteydet napsauttamalla Käynnistä, Control Panel, Network- ja Internetyhteydet ja napsauta sitten Verkkoyhteydet guroida ja napsauta sen jälkeen kohdassa Verkkotehtävät, kohtaa Muuta tämän yhteyden asetukset. Vaihe 4: Napsauta Yleisetvälilehdellä kohdassa Tämä yhteys käyttää seuraavia kohtia kohtaa Internetprotokolla (TCP/ IP) ja napsauta kohtaa Ominaisuudet. Vaihe 5: Napsauta kohtaa Käytä seuraavaa IP-osoitetta ja kirjoita tiedot, kuten alla: 1) IP-osoite: XXX 2) Aliverkon peite: ) Oletusyhdyskäytävä : Vaihe 6: Avataksesi Internetasetukset, napsauta IE-verkkoselainta, valitse Internetasetukset, valitse Yhteydet-välilehti ja napsauta LAN-asetukset. 34 3M Kaikki oikeudet pidätetään

37 3M Digitaalinen projektori Käyttäjän ohjaimet Vaihe 7: Lähiverkon (LAN) asetusten valintaikkuna tulee näkyviin, peru Välityspalvelin-alueella kohta Käytä välityspalvelinta LAN-valintaruudussa ja napsauta sitten OK -painiketta kahdesti. Vaihe 8: Avaa IE-selain ja kirjoita osoiteriville IP-osoite ja paina Enter -painiketta. Näkyviin tulee alla oleva verkkosivu: Vaihe 9: Avaa Control Panel ohjataksesi projektoria. 3M Kaikki oikeudet pidätetään 35

38 Käyttäjän ohjaimet 3M Digitaalinen projektori Lamp & Power STD Mode Valitse Päälle himmentääksesi projektorin lamppua virrankulutuksen säästämiseksi ja lampun keston pidentämiseksi jopa 130 prosentilla. Valitse Pois palataksesi BRIGHT (Kirkas) -tilaan. Korkea paikka Valitse Päälle valitaksesi Korkea paikka -tilan. Tuulettimet toimivat jatkuvasti täydellä nopeudella projektorin jäähdyttämiseksi sopivalla korkean paikan jäähdytyksellä. Autom. sammutus Asettaa laskettavan ajanjakson. Ajastin käynnistyy, kun projektoriin ei enää tule signaaleja. Projektori sammuu automaattisesti, kun laskenta on päättynyt. (minuuteissa) Uniajastin Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa ilman signaalituloa tai sen kanssa. Projektori sammuu automaattisesti, kun uniajastimen laskenta on päättynyt. (minuuteissa) Projisointitunnit Näyttää heijastusajan. Lampun käyttötunnit Näyttää lampun kertyvän käyttöajan. Lampun nollaus Palauttaa lampun tuntilaskun nollaan, kun lamppu on vaihdettu. 36 3M Kaikki oikeudet pidätetään

39 3M Digitaalinen projektori Liitteet Vianetsintä Jos kohtaat ongelmia käyttäessäsi projektoria, katso seuraavia ohjeita. Om problemet kvarstår, kontakta din lokala återförsäljare eller servicecenter. Ongelma: Ruudulle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla Asennus -osiossa kuvatulla tavalla. Tarkista, että liittimet ovat ehjiä. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso Lampun vaihtaminen -osiota. Varmista, että olet poistanut linssinsuojuksen, ja että projektori on päällä. Tarkista, ettei AV-vaimennin ole päällä. Ongelma: Kuvan oikea tai vasen reuna puuttuu tai kuva on epäselvä tai epävakaa Paina kaukosäätimen tai ohjauspaneelin Re-Sync -painiketta. Jos käytät PC-tietokonetta: Windows 3.x: 1. Windowsin Program Manager, kohdassa kaksoisnapsauta pääryhmän Windows asennus -kuvaketta. 2. Tarkista, että näytön resoluutio on pienempi tai yhtä suuri kuin 1600 x Windows 95, 98, 2000, XP: 1. Avaa ohjauspaneelin Oma tietokone -kuvake, avaa Control Panel -kansio ja kaksoisnapsauta sitten Näyttö kuvaketta. 2. Valitse Asetukset -välilehti. 3. Napsauta Lisäasetukset -painiketta. Jos projektori ei vieläkään heijasta koko kuvaa, sinun on vaihdettava käyttämäsi monitorinäyttö. Noudata seuraavia kohtia. 4. Varmista, että näyttösi kuvatarkkuusasetus on enintään 1600 x M Kaikki oikeudet pidätetään 37

40 Liitteet 3M Digitaalinen projektori 5. Valitse Näyttö -välilehden Vaihda -painike. 6. Napsauta kohtaa Näytä kaikki laitteet. Valitse sitten Standardit näyttötyypit kohdassa SP ; valitse tarvitsemasi piirtotarkkuus kohdassa Mallit. Jos käytät Notebookia: 1. Noudata edellä annettuja ohjeita säätäessäsi tietokoneen resoluutiota. 2. Paina Anna ulostuloasetukset, esimerkki: [Fn]+[F3] Compaq [Fn]+[F4] Dell [Fn]+[F8] Gateway [Fn]+[F4] IBM [Fn]+[F7] Hewlett Packard [Fn]+[F4] NEC [Fn]+[F3] Toshiba [Fn]+[F5] Mac Apple: Järjestelmäasetukset Näyttö Asettelu Peilinäyttö Jos kohtaat vaikeuksia vaihtaessasi monitorisi piirtotarkkuutta tai jos monitorisi pysähtyy, käynnistä kaikki laitteet ja projektori uudelleen. Ongelma: Notebook- tai PowerBook-tietokoneen näyttö ei näytä esitystä Notebook PC: Joktin PC-tietokoneet saattavat kääntää omat näyttönsä pois päältä, kun toinen näyttölaite on kytketty päälle. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta. Ongelma: Kuva on epävakaa Käytä toimintoa Vaihe sen korjaamiseen. (Ks. sivu 23) Vaihda tietokoneesi väriasetuksia. Ongelma: Kuvassa on pystysuora palkki Käytä Taajuus -toimintoa sen säätämiseen. (Ks. sivu 23) yhteensopiva laitteen kanssa. 38 3M Kaikki oikeudet pidätetään

41 3M Digitaalinen projektori Liitteet Ongelma: Kuva ei ole tarkka Säädä projektorin linssin tarkennusrenkaalla. Varmista, että projektorin heijastusnäyttö on vaaditun etäisyyden päässä projektorista (1,0 12,2 metriä). (Ks. s. 15) Ongelma: Kuva on venynyt 16:9 DVD -tilassa Projektori havaitsee 16:9 DVD -tilan automaattisesti ja säätää muotosuhteen digitalisoimalla kokonäytön 4:3 oletusasetuksella. Jos kuva on yhä venynyt, säädä kuvasuhdetta seuraavalla tavalla: Valitse DVD-soittimen muotosuhdetyypiksi 4:3, jos toistat 16:9 DVD:tä. Jos et voi valita 4:3 muotosuhdetta DVD-soittimesta, valitse 4:3 muotosuhde näyttövalikosta. Ongelma: Kuva näkyy peilikuvana Valitse valikkonäytön kohta Asetukset Projisointitapa ja säädä heijastuksen suunta. (Ks. s. 28) Ongelma: Lamppu palaa loppuun tai siitä kuuluu poksahtava ääni Kun lampun toimintaikä päättyy, se sammuu ja siitä kuuluu äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Vaihtaessasi lampun, seuraa kohdassa Lampun vaihtaminen annettuja ohjeita. (Ks. s. 41) Ongelma: LED-valoviesti Viesti Valmiustila (Virtajohto) Lämpenee Normaalitila Jäähtyy Virtamerkkivalo (Vihreä) (Punainen) Vilkkuu Vilkkuu Lämp.-LED Lampun-LED Tasainen valo Ei valoa Virhe (Vika lampussa) Virhe (Vika tuulettimessa) Virhe (Ylikuum.) Vilkkuu 3M Kaikki oikeudet pidätetään 39

42 Liitteet 3M Digitaalinen projektori Ongelma: Viesti Tuuletinvika: Ylikuumeneminen: Virta pois päältä: Vaihda lamppu: 40 3M Kaikki oikeudet pidätetään

43 3M Digitaalinen projektori Liitteet Lampun vaihtaminen Projektori pitää kirjaa lampun käytöstä. Tulet näkemään varoitusviestin: Varoitus: Lampunkotelo onkuuma! Anna sen jäähtyä 30 minuuttia, ennen kuin vaihdat lampun! Nähdessäsi tämän viestin, vaihda lamppu niin pian kuin mahdollista. Varmista, että projektori on ehtinyt jäähtyä vähintään 30 minuuttia, ennen kuin vaihdat lampun Varoitus: Henkilövahinkojen välttämiseksi älä pudota lamppumoduulia tai koske hehkulamppuun. Hehkulamppu saattaa rikkoutua ja aiheuttaa vahinkoja pudotessaan. Lampun vaihtaminen: 1. Sammuta virta painamalla Virta/Valmiustila-painiketta. 2. Anna projektorin jäähtyä vähintään 30 minuutin ajan. 3. Irrota virtajohto. 4. Työnnä kotelo ylös ja irrota se. 5. Käytä ruuvitalttaa lamppumoduulin kolmen (3) ruuvin irrottamiseen. 6. Vedä lamppumoduuli ulos. Tee tämä käänteisessä järjestyksessä, kun kiinnität lamppumoduulin. 3M Kaikki oikeudet pidätetään 41

44 Liitteet 3M Digitaalinen projektori Yhteensopivuustilat Huomautukset : * pakattu tietokonekuva. Tila Resoluutio (ANALOGINEN) V. taajuus (Hz) H. taajuus (khz) V. taajuus (Hz) (DIGITAL) H. taajuus (khz) VESA VGA 640 x , ,5 VESA VGA 640 x , ,9 VESA VGA 640 x , ,9 VESA VGA 640 x , ,5 VESA VGA 640 x , ,9 VESA VGA 640 x , ,5 VESA VGA 640 x , ,3 VESA VGA 720 x , ,5 VESA VGA 720 x , ,9 VESA SVGA 800 x , ,2 VESA SVGA 800 x , ,9 VESA SVGA 800 x , ,1 VESA SVGA 800 x , ,9 VESA SVGA 800 x , ,7 VESA XGA 1024 x , ,4 VESA XGA 1024 x , ,5 VESA XGA 1024 x , ,0 VESA XGA 1024 x , ,7 * VESA SXGA 1152 x , ,8 * VESA SXGA 1152 x , ,5 * VESA SXGA 1152 x , ,1 * VESA SXGA 1280 x , ,98 * VESA SXGA 1280 x , ,98 * VESA SXGA 1280 x , ,1 * VESA SXGA x , ,98 * VESA UXGA 1600 x Tila Resoluutio (ANALOGINEN) V. taajuus (Hz) H. taajuus (khz) V. taajuus (Hz) (DIGITAL) H. taajuus (khz) MAC LC x ,66 34,98 *** *** MAC II x ,68 35 *** *** MAC x ,55 49,725 *** *** MAC x ,24 *** *** * MAC 1152 x ,06 68,68 *** *** MAC G4 640 x ,35 *** *** i MAC DV 1024 x *** *** * i MAC DV 1152 x ,49 *** *** * i MAC DV 1280 x *** *** 42 3M Kaikki oikeudet pidätetään

45 3M Digitaalinen projektori Liitteet Kattoasennus Huomaa, että vääränlaisesta asennuksesta aiheutuneet vahingot eivät kuulu takuun piiriin. 1. Käytä kattoasennuspakkausta projektorin vahingoittumisen välttämiseksi. 2. Jos haluat käyttää kolmannen osapuolen valmistamaa asennusmenetelmää, varmista että se täyttää seuraavat vaatimukset: Ruuvityyppi: M3 Ruuvin enimmäispituus: 10mm Ruuvin vähimmäispituus: 8mm Jos ostat toisen valmistajan valmistaman asennuspakkauksen, varmista, että katon ja projektorin väliin jää vähintään 10 cm tilaa. Älä sijoita projektoria lämmönlähteiden, kuten ilmastointi- tai lämmityslaitteiden läheisyyteen,sillä projektori saattaa ylikuumentua ja kääntyä pois päältä automaattisesti (To Lens Center) (Min.)/596.60(Max.) 3M Kaikki oikeudet pidätetään 43

46 Liitteet 3M Digitaalinen projektori RS232-protokollan toimintoluettelo Baud Rate : 9600 Data Bits: 8 Parity: None Stop Bits: 1 Flow Control : None UART16550 FIFO: Disable SEND to projector ASCII Code HEX Code Function Projector Return Description IDnnIR Power ON OK nn=01 99, projector's ID, nn=00 is for all projectors. IDnnIR Power OFF OK IDnnIR Eco. mode on OK IDnnIR Eco. mode off OK IDnnIR Resync. OK IDnnIR Freeze OK IDnnIR Unfreeze OK IDnnIR Source lock on OK IDnnIR Source lock off OK IDnnIR A/V mute on OK IDnnIR A/V mute off OK IDnnIR zoom plus OK IDnnIR zoom minus OK IDnnIR up ( Pan under zoom) OK IDnnIR down ( Pan under zoom) OK IDnnIR left ( Pan under zoom) OK IDnnIR right ( Pan under zoom) OK IDnnIR reset OK IDnnIR Information on OK IDnnIR Information off OK IDnnIR Source select DVI-D OK IDnnIR D-sub1 OK IDnnIR D-sub2 OK IDnnIR S-video OK IDnnIR Video OK IDnnIR Display forma 16:9 OK IDnnIR :3 OK IDnnIR window OK IDnnIR LetterBox OK IDnnIR Color temp. low OK IDnnIR medium OK IDnnIR high OK IDnnIR srgb OK IDnnIR User OK IDnnIR Display mode PC OK IDnnIR Photo OK IDnnIR Video OK IDnnIR srgb OK IDnnIR User OK IDnnIR Projection way front OK IDnnIR front + ceiling OK IDnnIR rear OK IDnnIR rear + ceiling OK IDnnIR PIP enable OK IDnnIR PIP disable OK IDnnIR PIP location Top-Left OK IDnnIR Top-Right OK IDnnIR Bottom-Left OK IDnnIR Bottom-Right OK IDnnIR080nnn brightness OK nnn= , osd show value 0~100. IDnnIR081nnn contrast OK nnn= , center is 50 IDnnIR082nnn volume OK nnn= , center is 15 IDnnIR083nnn white intensity OK nnn= IDnnIR084nnn sharpness OK nnn= IDnnIR085nnn phase OK nnn= IDnnIR086nnn digamma OK nnn= IDnnIR087nnn vert. shift(16:9 only) OK nnn= IDnnIR088nnn hor.keystone OK nnn= , eg: IR will set hor.keystone value as -35 IDnnIR089nnn ver.keystone OK nnn= , eg: IR will set ver.keystone value as +35 IDnnIR090nnn auto power off OK nnn= IDnnIR091nnn sleep timer OK nnn= IDnnIR092nnn color OK nnn= SEND from projector automatically when got invalid command NG when standby/warming/cooling/out of range INFOn n : 0/1/2/3 = standby / warming / cooling / out range M Kaikki oikeudet pidätetään

47 3M Digitaalinen projektori Liitteet READ from projector ASCII Code HEX Code Function Projector Return Description IDnnIR Information OKabbbbcdddde a : 1/0=on/off bbbb: LampHour c: source 0/1/2/3/4/5= none/dvi/vga1/vga2/s-video/video dddd: FW version e : display mode IDnnIR Info. to web only OK[data] (!!! Caution!!! data[ ] are all ASIC character.) data[0] : 1/0=on/off data[1..4] : LampHour XXXX data[5] : source 0/1/2/3/4/5= none/dvi/vga1/vga2/s-video/video data[6..9] : FW version data[10] : display format 0/1/2/3=4:3/16:9/window/native data[11] : display mode 0/1/2/3/4=PC/Photo/Video/sRGB/User data[12..13] : volume XX data[14..16] : brightness XXX data[17..19] : contrast XXX data[20..22] : colour XXX data[23] : AV mute 1/0=on/off data[24] : Freeze 1/0=on/off data[25] : Lamp lite 1/0= ok/failed. data[26] : (bright mode) Economic mode 0/1= off/on. data[27] : (screen) pip 0/1=disable/enable data[28] : pip location 0/1/2/3/4=left-top/right-top/center/left-bottom/right-bottom data[29] : colour temperature 0/1/2/3/4=low/med/high/sRGB/user data[30] : projection 0/1/2/3=front/front-ceiling/rear/rear-ceiling. data[31] : digamma X data[32..33] : language XX 0=English 1=Français 2=Deutsch 3=Italiano 4=Español 5=Português 6=Svenska 7=Nederlands 8=Finnish 9=Greek 10=Danish 11=Norsk 12=Polski 13= 14= 15= 16= 17= data[34..35] : sharpness XX data[36..37] : tracking XX data[38..39] : white peaking XX data[40..41] : (zoom value) zoom XX data[42..43] : vertical shift XX data[44..46] : vertical position XXX data[47..49] : horizontal position XXX data[50..52] : vertical keystone XXX data[53..55] : horizontal keystone XXX data[56..58] : (auto shutdown) auto power off XXX 3M Kaikki oikeudet pidätetään 45

48 Liitteet 3M Digitaalinen projektori RS232-liitin VGA-tuloliitin Nasta nro. Nimi I/O (Projektorin puolelta) 1 TXD ULOS 2 RXD SISÄÄN 3 GND Nasta nro. Spec. 1 R(Punainen)/Cr 2 G(Vihreä)/Y 3 B(Sininen)/Cb 4 NC 5 GND 6 GND 7 GND 8 GND 9 DDC 5V 10 HOT DET 11 NC 12 DDC päivämäärä 13 HS/CS 14 VS 15 DDC-kello 46 3M Kaikki oikeudet pidätetään

49 3M Digitaalinen projektori Liitteet Säätö- ja turvallisuushuomautuksia Tässä liitteessä on luettelo projektorin yleisistä huomautuksista. FCC-vaatimustenmukaisuusvakuutus Tämä laite on testattu, ja sen on havaittu olevan FCC: n B-luokan digitaalilaitteille määrittämien rajoitusten osan 15 vaatimusten mukainen. Näiden rajoitusten tarkoitus on varmistaa, että laite on kohtuullisesti häiriösuojattu asuinhuoneistoissa käyttämistä varten. Tämä laite tuottaa ja käyttää radioaaltoja ja saattaa säteillä niitä ympäristöönsä. Jos laitetta ei asenneta tai käytetä ohjeiden mukaan, se voi aiheuttaa häiriöitä radioliikenteelle. Ei voida kuitenkaan täysin taata, ettei häiriöitä esiinny tietyssä asennuksessa. Jos tämä laite häiritsee radio- tai televisiovastaanottoa, minkä voi todeta sulkemalla laitteen ja käynnistämällä sen uudelleen, tilannetta voi yrittää korjata seuraavilla toimenpiteillä: pistorasia, johon vastaanotin on kytketty. TVasentajalta. Huomautus: Suojatut kaapelit Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla, jotta FCC-säännökset täyttyvät. Varoitus Muutokset tai mukautukset, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä Federal Communications Commissionin käyttäjälle myöntämän oikeuden käyttää tätä laitetta. 3M Kaikki oikeudet pidätetään 47
