1 H30A käy öohje

2 Sisällysluettelo Huomioitavaa Varotoimenpiteet...2 Esittely Laitteen ominaisuudet...4 Pakkauksen sisältö...5 Laite yleisesti...6 Projektori...6 Käyttöpaneeli...7 Liitännät...8 Langaton kauko-ohjain...9 Asennus Projektorin kytkeminen...10 Projektorin virta päälle/pois...11 Projektorin virta päälle...11 Projektorin virta pois...12 Projisoidun kuvan säätäminen...13 Projektorin korkeudensäätö...13 Projektorin zoomaus/tarkennus...14 Käytönohjaus Ohjauspaneeli & kauko-ohjain...15 Kuvaruudun menu valikot...18 Kuinka valikot toimivat...18 Valikkojen rakenne...19 Kuvan perussäädöt...20 Edistyneemmät kuvasäädöt...22 Järjestelmä...24 Näyttö...25 Liitteet Ongelmien ratkaiseminen...27 Lampun vaihtaminen...30 Asennus kattotelineeseen

3 Huomioitavaa Varotoimenpiteet Noudata huolellisesti seuraavia ohjeita, varoituksia ja ohjekirjan huoltoohjeita. Varoitus Varoitus Varoitus Varoitus Varoitus Älä katso linssiin. Kirkas valo voi aiheuttaa silmien vahingoittumisen. Välttääksesi sähköiskun vaaraa, älä anna laitteen joutua kosketuksiin veden tai kosteuden kanssa. Välttääksesi sähköiskun vaaraa, älä avaa tai pura laitetta. Anna laitteen jäähtyä riittävästi ennen kuin vaihdat lampun. Noudata huolellisesti ohjeita lampun vaihdosta sivulla 30 Lampun vaihto. Tämä laite valvoo lampun käyttötunteja ja ilmoittaa milloin lampun käyttötunnit täyttyvät. Kun varoitusteksti ilmestyy näytölle, tulee lamppu vaihtaa. Varoitus Lampun vaihtamisen jälkeen nollaa lampun käyttötuntimittari kuvaruutuvalikosta. Varoitus Varoitus Varoitus Varoitus Ennenkuin kytket virran pois päävirtakytkimestä, varmista että tuuletin on jäähdyttänyt laitteen. Laita projektoriin virta päälle ennen signaalilähteen valintaa. Älä käytä linssinsuojusta projektorin käydessä Kun lamppu saavuttaa täydet käyttötunnit, niin se palaa. Tämä saattaa kuulostaa poksahdukselta. Mikäli näin tapahtuu, projektori ei käynnisty ennenkuin lampun moduuli on vaihdettu. Vaihtaaksesi lampun, noudata ohjeita sivulla sivulla 30 Lampun vaihto. 2

4 Huomioitavaa Toimi näin: Sammuta virta ennenkuin puhdistat laitetta Käytä pehmeää, miedolla pesuaineella kostutettua kangasta laitteen koteloa puhdistaessasi Irrota laite kokonaan verkkovirrasta, mikäli se on pidempään käyttämättä Älä tee näin: Tuki ilmanvaihtoaukot projektorin päällä ja sivuilla Sijoita suoraan auringonvaloon Käytä hiovia aineita, vahaa tai liuottimia puhdistukseen Käytä seuraavissa olosuhteissa: - Hyvin kuumassa, kylmässä tai kosteassa - Hyvin likaisessa tai pölyisessä paikassa - Laitteiden lähellä, joista lähtee voimakas magneettikenttä 3

5 Esittely Laitteen ominaisuudet Tämän yksisiru DLP TM projektorin ominaisuudet: Resoluutio 854 x 480 pikseliä Yksilastu 480p DarkChip2 TM DLP TM teknologia HDTV yhteensopiva (480i/p, 576i/p, 720p, 1080i ) NTSC/NTSC4.43/PAL/PAL-M/PAL-N/SECAM ja HDTV yhteensopiva HDCP yhteensopiva Hi-Tech DVI-I liitäntä digitaaliselle ja analogiselle video liitännälle Progressiivinen skannaus 3:2 ja 2:2 korjauslaskenta Langaton kauko-ohjain Käyttäjäystävällinen monikielinen kuvaruutuvalikko Edistyksellinen digitaalinen kuvavääristymän korjaus sekä laadukas, koko kuva-alan uudelleen skaalaus Käyttäjäystävällinen käyttöpaneeli 4

6 Esittely Pakkauksen sisältö Projektorin mukana tulee alla näkyvä varustus. Tarkista, että toimitus sisältää nämä osat. Projektori linssinsuojuksella Virtajohto 1.8m RS232 Kaapeli 1.8m S-Videokaapeli 2.0m Komposiittivideokaapeli 1.8m DVI - HDMI adaptori Johtuen eri maiden DVI - D-Sub adaptori erilaisista sovelluksista, joillakin alueilla saattaa toimitettu varustus poiketa ylläkuvatuista varusteista. SCART RGB/S-Video adaptori (Vain Eurooppassa käytettävä) Langaton kauko-ohjain Kantolaukku Patteri x 2 Dokumentit: Käyttöohjekirja Takuukortti 5

7 Esittely Laitteen esittely Projektori Ohjauspaneeli 2. Zoomausrengas 3. Tarkennusrengas 4. Zoomlinssi 5. IR vastaanottimet 6. Liitäntäportit 7. Virransyöttö 6

8 Esittely Ohjauspaneeli Virta/lepotila 2. Lämpötilan LED 3. Lampun LED 4. Keystonesäätö 5. Uudelleen synkronointi 6. Signaalilähteen valinta 7. Menu/poistuminen 8. Neljä suuntanäppäintä 9. Vahvista komento 7

9 Esittely Liitäntäportit Virtaliitin 2. DVI-I sisääntulon liitin (PC digitaalinen ja analoginen signaali/ SCART RGB/HDTV/HDCP/Komponenttivideon sisääntulo 3. Komposiittivideon sisääntulon liitin 4. S-Videon sisääntulon liitin 5. RS232-sisääntulon liitin 6. Komponenttivideon sisääntulon RCA-liitin 7. IR-vastaanotin 8. Kensington TM lukon kiinnitys 8

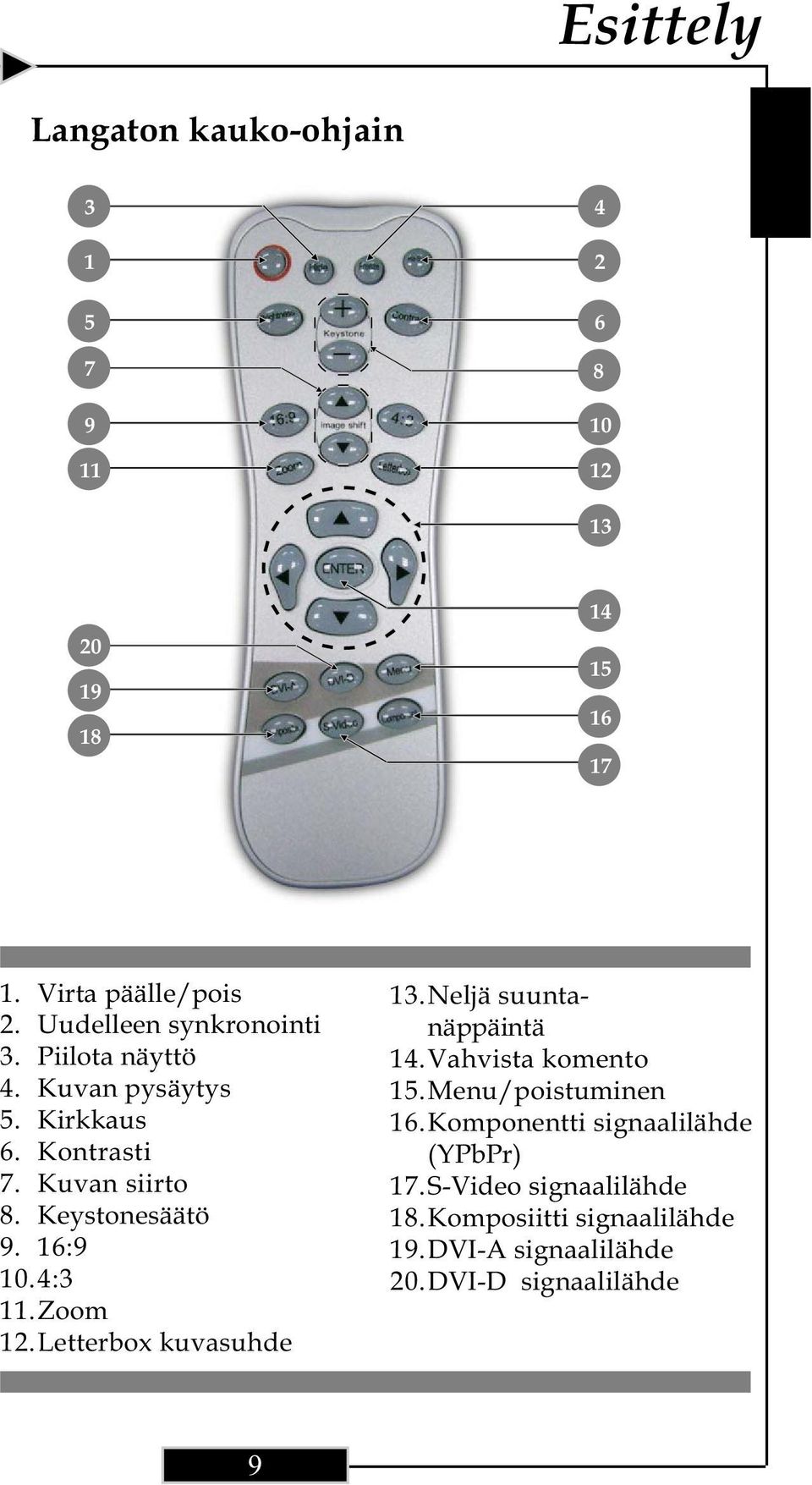

10 Esittely Langaton kauko-ohjain Virta päälle/pois 2. Uudelleen synkronointi 3. Piilota näyttö 4. Kuvan pysäytys 5. Kirkkaus 6. Kontrasti 7. Kuvan siirto 8. Keystonesäätö 9. 16:9 10.4:3 11.Zoom 12.Letterbox kuvasuhde 13.Neljä suuntanäppäintä 14.Vahvista komento 15.Menu/poistuminen 16.Komponentti signaalilähde (YPbPr) 17.S-Video signaalilähde 18.Komposiitti signaalilähde 19.DVI-A signaalilähde 20.DVI-D signaalilähde 9

11 Asennus Projektorin liitännät RS232 DVI 9 DVD Soitin, DigiBoxi, HDTV vastaanotin 5 3 Video ulostulo 8 2 S-Video ulostulo 4 1.Virtajohto 2. S-Videokaapeli 3. Komposiittivideokaapeli 4. RS232 kaapeli 5. DVI - D-Sub adapteri 6.DVI-HDMIadapteri 7. SCART RGB/S-Video adapteri (vain Euroopassa käytettävä) 8. DVI - DVI kaapeli (lisävaruste) 9. DVI - RCA kaapeli YPbPr (lisävaruste) 10

12 Virta päälle / pois projektorista Virran kytkeminen projektoriin Asennus 1. Poista linssisuoja. 2. Varmista, että virtajohto ja signaalijohto ovat huolella kytketty. 3. Kytke virta ja lamppu päälle painamalla Power nappia kontrollipaneelista. Käynnistysvalikko ilmestyy valkokankaalle n. 1 minuutissa. 4. Käynnistä signaalilähde (tietokone, digiboxi, videot jne), projektori tunnistaa signaalilähteen automaattisesti. Mikäli näyttöön tulee teksti No Signal, varmista että signaalikaapelit on kytketty huolellisesti Mikäli olet liittänyt useamman signaalilähteen, käytä Source nappia ohjauspaneelissa valitaksesi haluamasi signaalilähteen Käynnistä projektori ensin ja signaalilähde seuraavaksi. Virtakytkin 11

13 Asennus Virran kytkeminen pois projektorista 1. Paina Power nappia sammuttaaksesi projektorin lampun, näet seuraavan viestin Power off the lamp? heijastettuna valkokankaalle. 2. Paina Power nappia uudelleen ja laite sammuu. Muussa tapauksessa viesti häviää 5 sekunnin kuluttua. 3. Puhaltimet jäähdyttävät laitetta n. 120 sekunnin ajan ja virta LED muuttuu punaiseksi. Kun valo lakkaa vilkkumasta, on projektori asettunut valmiustilaa Mikäli haluat käynnistää projektorin uudelleen, sinun tulee odottaa, kunnes se on jäähtynyt ja on valmiustilassa. Kun laite on jälleen valmiustilassa, voit käynnistää sen uudelleen yksinkertaisesti painamalla Power nappia 4. Irrota virtajohto pistokkeesta ja projektorista. 5. Älä käynnistä projektoria uudelleen välittömästi virrankatkaisun jälkeen.. Mikäli LAMP osoittimessa palaa oranssi valo, lamppu voi olla palanut. Siinä tapauksessa ota yhteys laitteen myyjään tai huoltokeskukseen.. Mikäli TEMP osoitin vilkkuu oranssia valoa suurinpiirtein 10 sekuntia ja näet viestin Fan Fail tai Over Temperature näytöllä. Projektori sammuttaa silloin itsensä automaattisesti. Projektorin jäähdyttyä, voit normaaliolosuhteissa painaa Power nappia käynnistääksesi laitteen uudelleen. Mikäli ilmiö kuitenkin toistuu, niin ota yhteys laitteen myyjään tai huoltokeskukseen. 12

14 Projisoidun kuvan säätäminen Kuvakorkeuden säätö Asennus Tämä projektori on varustettu nostojalalla kuvakorkeuden säätämiseksi. Nostaaksesi tai laskeaksesi kuvaa : 1. Käännä projektori ympäri. Painan nostojalan nappia vapauttaaksesi nostojalka säätöä varten. 2. Pidä nappi painettuna, säädä projektorin kuva haluamallesi korkeudelle ja vapauta nappi lukitaksesi nostojalka valitulle korkeudelle. 3. Käytä säätöjalkoja sivukallistuksen säätöön. 4. Aseta projektori jalkojen varaan ja hienosäädä tarpeen mukaan. 1 Nostojalka 3 2 Kallistuksensäätöjalat Nostojalka 13

15 Asennus Projektorin tarkennuksen / kuvakoon säätö Voit säätää projektorin kuvakokoa kiertämällä zoomausrengasta myötä- tai vastapäivään. Tarkenna kuva kiertämällä tarkennusrengasta myötä- tai vastapäivään, kunnes kuva on tarkka. Projektori tarkentuu välillä m. Zoomausrengas Tarkennusrengas 14

16 Projektorin käyttö Kauko-ohjain ja ohjauspaneeli Valittavanasi on kaksi tapaa ohjata laitetta: Ohjauspaneeli tai kauko-ohjain. Kauko-ohjain Ohjauspaneeli Kauko-ohjaimen käyttö Power Power kytkee päälle projektorin lampun, lisätietoa Virran kytkeminen pois projektorista sivuilla Hide Hide muuttaa kuvan välittömästi mustaksi. Paina Hide uudelleen palauttaaksesi näyttö normaliksi. Freeze Paina Freeze pysäyttääksi kuva. Paina Freeze uudelleen palauttaaksesi kuva normaaliksi. Re-Sync Synkronoi automaattisesti projektorin signaalilähteeseen. 15

17 Projektorin käyttö Brightness Säätää kuvan kirkkautta. Zoom Kuvakoon muutos + / -. Contrast säätää kontrastin eroa kuvan vaaleimpien ja tummimpien alueiden välillä. Keystone +/- Korjaa projektorin vaakakallistuksen kuvavääristymän. 4 : 3 Skaalaa kuvan 4:3 kuvasuhteeseen. 16 : 9 Skaalaa kuvan 16:9 kuvasuhteeseen. Letterbox Kasvattaa letterbox kokoisen, ei anamorphisesti laajennetun elokuvan koko ruudun leveydelle. Osa alkuperäisestä kuvasta häviää, mikäli kuvasuhde on pienempi kuin 1.78:1. Image shift Siirtää projisoitua kuvaa pystysuunnassa. Neljä suuntavalinta näppäintä Paina Menu ja sitten toiminnon valintaan tai muuttaaksesi valittun toiminnon asetuksia. Enter Vahvistaa annetun komennon. Menu/Exit Tuo esiin/poistaa kuvaruutuvalikon. DVI-A Valitsee DVI-analoginen signaalilähteen. DVI-D Valitsee DVI-digitaalinen signaalilähteen. Composite Valitsee videosignaalilähteen. S-Video Valitsee S-video signaalilähteen. Component Valitsee komponentti-i ja komponentti-p signaalilähteen. 16

18 Projektorin käyttö Ohjauspanelin käyttö Virta päälle /pois projektorista Katso Virta päälle/pois projektorista sivuilla Source Paina Source valitaksesi RGB, S-Video, SCART RGB, komposiitti, komponentti tai HDTV signaalilähde. Menu/Exit Tuo esiin/poistaa kuvaruutuvalikon. Keystone + /- Korjaa projektorin vaakakallistuksen kuvavääristymän (±16 astetta). Neljä suuntavalinta näppäintä Paina Menu ja sitten toiminnon valintaan tai muuttaaksesi valitun toiminnon asetuksia. Enter Vahvistaa annettun komennon. Re-Sync Synkronoi automaattisesti projektorin signaalilähteeseen. 17

19 Projektorin käyttö Kuvaruutunäytön menuvalikot Kuinka toimia Projektorissa on monikieliset kuvaruutunäytön menuvalikot, joista saa säädettyä kuvaa ja pystyy muuttamaan valikoimaa eri asetuksia Projektori tunnista automaattisesti tulosignaalin. Paina Menu nappia kauko-ohjaimesta tai ohjauspaneelista. Kun päämenu on näytöllä, käytä päästäksesi haluamaasi valikkoon. Hyväksy painamalla Enter päästäksesi valittuun valikkoon. Poistuaksesi päävalikosta, paina Menu. Kun alavalikkoon on näytöllä, käytä toimintoon ja säädä sitä. päästäksesi haluamaasi Poistuaksesi alavalikosta, paina Menu. Käytettyäsi muutoksen tekemiseen alavalikkoon, paina Enter vahvistaaksesi muutokset ja palataksesi takaisin alavalikkoon. Paina Menu palataksesi päävalikkoon. Mikäli et paina Enter vahvistaaksesi tekemiäsi muutoksia ennen paluuta päävalikkoon, niin ne eivät tallennu ja vanha asetus palautuu takaisin. PICTURE Mode Contrast Cinema 50 Mode Brightness 50 Color 50 Tint 50 Cinema Normal Vivid User 1 User 2 Sharpness 50 Gamma 1 Reset Kohde Päävalikko Alavalikko 18

20 Projektorin käyttö Päävalikot PICTURE... Mode Contrast Brightness Color (Video only) Tint (Video only) Sharpness Gamma Reset IMAGE... White Peaking Color Temp Image Mode Advanced Adjustment Signal Reset Cinema/Normal/Vivid/User 1/User 2 Current/All 1/2/3 Film/Video/Graphics/PC R Contrast/G Contrast/B Contrast/R Brightness/G Brightness/B Brightness Horizontal/Vertical/Frequency/Phase Current/All SYSTEM... Language Bulb Source Lock Auto Shutdown Blanking Brite Mode High Altitude English/Français/Deutsch/Español/ Italiano/Português/ / / / Lamp Hour/Lamp Reminding/ Lamp Reset On/Off On/Off Blue/Black On/Off On/Off DISPLAY... Projection Format Keystone Zoom Mode Full Screen Mode 4:3 Mode 1080i Mode Lens Shift Preset Edge Mask Front Desktop/Front Ceiling/Rear Desktop/Rear Ceiling 4:3/16:9 Normal/1.66/1.85/2.35 1/2/3 1/2 1/2/Off On/Off 19

21 Projektorin käyttö PICTURE Tint alavalikko ei ole käytettävissä komponenttivideo tai analogisella RGB signaalilähteellä. Mode Contrast Brightness Color Tint Sharpness Gamma Reset Mode (Tila) 20 PICTURE Projektorissa on kolme esiasetusta optimoituna erilaisille kuvalähteille Cinema (elokuva), Normal(normaali) ja Vivid (vilkas). Voit muokata jokaisen asetuksen kontrastia, kirkautta, voimakkuutta, väriä, sävyä, terävöitystä sekä gamma (jyrkkyys) asetusta. Contrast (Kontrasti) Säätää kuvan tummien ja vaaleiden sävyjen keskinäistä suhdetta. Kontrastin muuttaminen vaikuttaa mustan ja valkean määrään kuvassa. vähentääksesi kontrastia Paina Paina Brightness (Kirkkaus) lisätäksesi kontrastia Säätää kuvan kirkkautta. Paina Paina Color (Väri) tummentaaksesi kuvaa vaalentaaksesi kuvaa Säätää videokuvaa mustavalkoisesta täysin värikylläiseen väriin saakka. Paina vähentääksesi värimäärää kuvassa Paina lisätäksesi värimäärää kuvassa Tint (Värisävy) Säätää punaisen ja vihreän keskinäistä väritasapainoa lisätäksesi vihreyttä kuvassa Paina Paina Sharpness (Terävyys) lisätäksesi punaisuutta kuvassa Säätää kuvan terävyyttä. Paina Paina Cinema vähentääksesi terävöitystä lisätäksesi terävöitystä

22 Projektorin käyttö PICTURE Mode Contrast Brightness Color Tint Sharpness Gamma Reset Cinema Gamma (Jyrkkyys) PICTURE Gamma vaikuttaa kuinka kuvan tummat alueet toistuvat. Suuremmalla gamma arvolla kuvan tummat kohdat vaalenevat. Säädä gamma arvoa Reset (Asetusten palautus) Palauttaa asetukset / säädöt tehtaan alkuperäisiksi asetuksiksi. Current: Palauttaa aktiivisen menun asetukset/säädöt alkuperäisiksi asetuksiksi All: Palauttaa kaikki asetukset/säädöt alkuperäisiksi asetuksiksi 21

23 Projektorin käyttö Image White Peaking Color Temp. Image Mode 10 1 Film Signal alavalikko toimii käytettäessä Analogista RGB ja Analogista YPbPr signaali lähdettä. Advanced Adjustment Signal Reset IMAGE White Peaking (Valkoisen huippuvalo) Käytä valkoisen huippuvalo säätöä määrittelemään DMD sirun peilin antama maksimi valkoisen valon määrä. 0 on minimi huippuvalo ja 10 maksimi. Mikäli haluat kuvasta voimakkaamman, niin käytä lähempää maksimia olevaa arvoa. Pehmeämpi ja luonnollisempi kuva syntyy läheltä minimiarvoa olevalla arvolla. Color Temp (Värilämpö) Säätää värilämpötilaa. Asteikko on 1-3. Korkeammalla asetuksella värit näyttävät "kylmemmiltä ja matalammalla asetuksella värit näyttävät lämpimimmiltä. Image Mode (Kuvan tila) Projektorissa on 3 optimoitua esiohjelmoitua asetusta erityyppisille kuvalähteille: Film : Kotiteatteri Video : Videotila TV : TV:tä varten Advanced Adjustment (Edistyneemmät kuvasäädöt) Käytä tai valittuasi R (Punainen), G (Vihreä) tai B (Sininen) kirkkauden ja kontrastin säätämiseksi osaväreittäin. Signal (Signaali) Horizontal: Säätää kuvan paikkaa vaakasuuntaisesti. Vertical: Säätää kuvan paikkaa pystysuuntaisesti. Frequency: Muuttaa näytön taajuutta vastaamaan tietokoneen näytönohjaimen taajuutta. Käytä toimintoa korjaamaan taajuus, jos kuvassa on vaakasuora, vilkkuva palkki. 22

24 Projektorin käyttö IMAGE White Peaking Color Temp. Image Mode AdvancedAdjustment Signal 10 1 Film Reset IMAGE Phase : Synkronoi signaalin ajoituksen projektorin ja näytönohjaimen välillä. Mikäli kuva vilkkuu tai on epävakaa, niin käytä tätä toimintoa korjataksesi kuvan. Reset (Asetusten palautus) Palauttaa asetukset / säädöt tehtaan alkuperäisiksi asetuksiksi. Current: Palauttaa aktiivisen menun asetukset/säädöt alkuperäisiksi asetuksiksi All: Palauttaa kaikki asetukset/säädöt alkuperäisiksi asetuksiksi 23

25 Projektorin käyttö SYSTEM Language Bulb Source Lock AutoShutdown Blanking Brite Mode English On Off Blue On High Altitude Off Language (Kieli) SYSTEM Näyttää monikielisen valikon. Käytä ja valitaksesi haluamasi kielen. Bulb (Lamppu) Lamp Hours: Näyttää lampun kumulatiivisen käyttöajan. Lamp Reminding: Valitse tämä toiminto näyttääksesi tai piilottaaksesi lampun vaihdon varoitusviestin. Viesti tulee näytölle kun lamppu saavuttaa 1500 käyttötuntia. Lamp Hour Reset: Nollaa lampun käyttötuntimittarin, kun lamppu vaihdettu uuteen. (Nollaa vain vaihdettuasi lampun!) Source Lock (Signaalilähteen lukitus) Kun lukitus ei ole päällä (off), projektori etsii uuden signaalin, mikäli sen hetkinen signaali katoaa. Kun lukitus on päällä (on), niin projektori yrittää etsiä samaa signaalilähdettä, kun Source nappulaa on painettu. Auto Shutdown (Automaattinen virrankatkaisu) Määritä aika, minkä jälkeen projektori sammuttaa virran, jos signaalia ei havaita. Valitse valikosta On katkaistaksesi virta automaattisesti. Blanking (Tyhjä ruutu) Käytä tätä ominaisuutta valitaksesi joko sinisen (blue) tai mustan (black) kuvaruutunäytön, kun projektori ei löydä signaalia. Brite Mode (Kirkas tila) Valitse On, lisätäksesi valotehoa. Valitse Off, palataksesi normaali tilaan. High Altitude (Ohut ilmanala) Valitse On, jolloin High Altitude tila pitää puhaltimen täydellä nopeudella, varmistaakseen projektorin jäähdytyksen ohuessa ilmanalassa. 24

26 Projektorin käyttö DISPLAY Projection Front Desktop Format 4:3 Keystone 0 Zoom Mode 0 Full Screen Mode Normal 4:3 Mode i Mode 1 Lens Shift Preset 1 Edge Mask On Projection (Heijastus) DISPLAY Front-Desktop (Pöydällä valkokankaan edessä) Oletusarvo. Rear-Desktop (Pöydällä valkokankaan takana) Asetus kääntää projektorin kuvan peilikuvaksi, jolloin se voidaan projisoida sopivalle kankaalle takaapäin. Front-Ceiling (Katossa valkokankaan edessä) Asetus kääntää projektorin kuvan ylösalaisin katto-asennusta varten. Rear-Ceiling (Katossa valkokankaan takana) Asetus kääntää projektorin kuvan peilikuvaksi ja samalla ylösalaisin. Käyttäessäsi tätä asetusta voit katto-asennetusta projektorista heijastaa kuvan sopivalle kankaalle takaapäin. Format (Kuvan formaatti) Käytä tätä asetusta määrittelemään kuvan formaatti. 4:3 Signaali skaalataan sopimaan valkokankaalle 16:9 Signaali skaalataan sopimaan valkokankaan leveyteen Keystone Korjaa projektorin vaakakallistumisen virheen. Zoom Mode (Digitaalinen Kuvasuurennos) Tarjoaa erilaisia suurennussuhteita kuvakoon kasvattamiseksi. Kuva keskitetään zoomauksen jälkeen. Full Screen Mode (Täyskuvatila) Yrittää täyttää 16:9 kankaan signaalista missä kuvasuhde on 1.85:1, 1.66:1, 2.35:1 ja Normal (alkuperäinen pikselimäärä). 25

27 Projektorin käyttö DISPLAY Projection Front Desktop Format 4:3 Keystone 0 Zoom Mode 0 Full Screen Mode Normal 4:3 Mode Mode i Mode Mode 1 Lens Shift Preset Off Edge Mask On DISPLAY 4:3 Mode (4:3 tila) 1 : Skaalaus 640 x 480 pixeliin 2 : Skaalaus 854 x 480 pixeliin venytys vaakasuuntaisesti 3 : Skaalaus 854 x 638 pixeliin, rajaus 854 x 480 pixeliin 1080i Mode (1080i tila) 1 : Skaalaus 854 x 480 pixeliin. 2 : Skaalaa 1080i signaalin 960 x 540 ja näyttää keskellä 854 x 480 pixeliä Lens Shift Preset (Linssin siirron esiasetukset) Siirtää projisoitua kuvaa pystysuunnassa. 0 on keskellä kangasta. Voit tallentaa arvot valitsemalla joko memory 1 tai memory 2 tai OFF ennen kuvan säätämistä. Edge Mask (Reunamaski) Valitse On piilottaaksesi muutama pixelin kuvan ympäriltä. Käytä Edge Mask On, mikäli kuvalähteessä on koodausvirhe missä tahansa kuvan reuna-alueella. 26

28 Ongelmien ratkaiseminen Lisätiedot Mikäli sinulla on ongelma projektorin kanssa, tutustu huolella oheisiin ohjeisiin. Mikäli ongelma uusiutuu, niin ota heti yhteys laitteen myyjään tai huoltokeskukseen. Ongelma: Kuva ei tule valkokankaalle. Varmista että virtajohto ja signaalikaapelit huolellisesti kytketty kuten esitetetään Asennus osiossa. Varmista, että liittimien pinnit eivät ole taipuneet tai poikki. Varmista, että projektorin lamppu on oikein paikoillaan. Lisätietoa Lampunvaihto osiossa. Varmista, että linssinsuojus on poistettu ja että projektorissa on virta päällä. Varmista, että Hide toiminto ei ole valittuna. Ongelma: Osittainen, pyörivä tai epätäydellisesti näkyvä kuva. Paina Re-Sync nappia kauko-ohjaimesta tai ohjauspaneelista. Mikäli käytät PC:tä Windows 3.x: 1. Valitse Windowsin Program Manager, tupla "klikkaa" Windows Setup ikonia. 2. Varmista, että näytön resoluutioksi on valittu 1280 x 1024 tai pienempi arvo. Windows 95, 98, 2000, XP: 1. Mene käynnistä valikkoon, valitse asetukset ja ohjauspaneeli. Tupla "klikkaa" Näyttö ikonia. 2. Valitse Asetukset. 3. Klikkaa Lisäominaisuudet nappia. Varmista, että näytön resoluutioksi on valittu 1280 x 720 tai pienempi arvo. Mikäli projektori ei vieläkään projisoi kuvaa, saatat joutua säätämään tietokoneen näytön asetuksia. Näin tehdäksesi seuraa seuraavia ohjeita. 27

29 Lisätiedot 4. Varmista, että näytön resoluutio on 1280 x 1024 tai pienempi. 5. Valitse Lisäasetukset nappi, Näyttö napin alta. 6. Klikkaa Näyttölaite. Seuraavaksi, valitse vakiomonitorit näytön tyypit laatikon alta ja valitse sopiva resoluutio Näytön asetukset laatikon alta. 7. Varmista, että näytön resoluutioksi on valittu 1280 x 1024 tai pienempi arvo. Mikäli käytät kannettavaa PC:tä 1. Ensin, seuraa edellä mainittuja ohjeita säätääksesi tietokoneen resoluutio sopivaksi. 2. Kytke kannettavan PC:n näyttö vain ulkoinen näyttö tai vain CRT tilaan. Mikäli sinulla on vaikeuksia muuttaa resoluutiota tai näyttö jäätyy, uudelleen käynnistä kaikki laitteet, myös projektori. Ongelma: Kannettava PC tai PowerBook tietokoneen näyttö ei toimi. Mikäli laite on kannettava PC Jotkin kannettavat PC:t saattavat sammuttaa oman näyttönsä silloin kun toinen näyttölaite otetaan käyttöön. Kaikki laitteet aktivoivat oman näytön uudelleen eri tavoin. Asia selviää tarkemmin tietokoneesi omasta käyttö-ohjekirjasta. Ongelma: Kuva on epävakaa tai se vilkkuu Käytä Phase valikkoa säätäksesi kuvaa. Lisää infoa sivulla 23. Muuta tietokoneen näytön väriasetukset tai virkistystaajuus. Ongelma: Kuvassa on pystysuora vilkkuva palkki Käytä Frequency valikkoa säätäksesi kuvaa. Lisää infoa sivulla 22. Tarkista ja korjaa näytönohjainkortin asetukset varmistaaksesi laitteiden yhteensopivuus. 28

30 Lisätiedot Ongelma: Kuva on epäterävä Tarkenna linssi uudelleen (s.14) Varmista, että projektiokangas on sopivalla etäisyydellä eli metriä projektorista. Ongelma: Kuva on peilikuva Paina Menu nappia ja valitse Display korjataksesi ongelman. Ongelma: Lamppu palaa tai kuuluu poksahdus Kun lamppu saavuttaa täydet käyttötunnit, niin se palaa, mikä saattaa kuulostaa poksahdukselta. Mikäli näin tapahtuu, projektori ei käynnisty ennenkuin lampun moduuli on vaihdettu. Vaihtaaksesi lampun noudata ohjeita sivulla 30 Lampun vaihto. Ongelma: LED valojen viestit ViestiV Virta LED Lämpö Lamppu Vihreä Oranssi e LED LED Valmiustila (Virtajohto) Vilkkuu Pois Pois Pois Lamppu päällä Päällä Pois Pois Pois Virta päällä Päällä Pois Pois Pois Virta pois päältä Pois Päällä Pois Pois Virhe (Lamppu rikki) Pois Pois Pois Päällä Virhe (Lämpökytkin) Pois Päällä Päällä Pois Virhe (Tuuletin) Pois Päällä Vilkkuu Pois Virhe (Ylikuum.) Pois Päällä Vilkkuu Pois Virhe (Lamppu palanut) Pois Päällä Pois Päällä Ongelma: Muistutusviesti Lamp may fail soon! Replacement suggested! on näytössä noin 10 sekunnin ajan. (Lamppu saattaa palaa pian! Vaihto suositeltavaa!) Over Temperature teksti tulee hetkeksi näyttöön kun laite on ylikuumentunut Fan Fail teksti tulee näyttöön kun tuuletin on rikki 29

31 Lisätiedot Lampun vaihtaminen Kun projektorin lamppu saavuttaa 1500 h, näyttöön tulee varoitus Lamp may fail soon! Replacement Suggested! Kun näet tämän viestin, niin ota yhteys laitteen myyjään tai huoltokeskukseen. Varmista, että projektori on saanut jäähtyä ainakin 30 minuuttia ennenkuin vaihdat lampun. Varoitus: Lampun asennustila on kuuma! Anna sen jäähtyä hyvin ennen 1 3 lampun vaihtoa! 2 4 Varoitus: Vähentääksesi loukkaantumisen riskiä, älä pudota lamppu modulia tai koske lampputosaan. Mikäli moduli putoaa, niin lamppuosa voi sirpaloitua ja aiheuttaa vahingon. Toimenpiteet lampun vaihtamiseksi: 1. Katkaise laitteen virta virtanapista. Tarkat tiedot: katso sivut Anna projektorin jäähtyä ainakin 30 minuuttia 3. Irroita virtajohto. 4. Käytä ruuvi-avainta poistaaksesi ruuvit laitteen kannesta. 5. Paina ylöspäin ja nosta kansi pois. 6. Avaa 3 ruuvia lampun modulista. 7. Vedä ulos lampun moduli. Vaihtaaksesi lampun modulin, toista edellämainittu käännetysti! 30

32 Asennus kattotelineeseen Lisätiedot Huomioi, että vauriot jotka ovat aiheutuneet virheellisestä asennuksesta, päättävät takuun voimassaolon. 1. Välttääksesi vioittamasta projektoria, käytä alkuperäistä ThemeScene kattotelinettä. 2. Mikäli haluat käyttää toisen valmistajan telinettä, varmista että siinä käytettävät ruuvit täyttävät seuraavat vaatimukset: Ruuvin tyyppi: M3 Ruuvin maksimipituus: 6mm Max. / Min /

33 Lisätiedot Heijastuskulma Sivukuva Etukuva W(640X480) B(854X480) H(854X480) L A H' D(854X480) W(854X480) Heijastussuhde (TR) = 1.64 Wide tilassa A = 7.42 B (854 x 480) = W (854 x 480) = L/TR W (640 x 480) = W (854 x 480) x 0.75 H = L x tan (A) H (854 x 480) = W (854 x 480) x , H (640 x 480) = W (640 x 480) x 0.75 Näyttöformaatti A B L (cm) W (cm) H (cm) H' (cm) D (cm) D (in) 16:9 854 x :3 640 x
