1 Sisällysluettelo Käyttöhuomautus... 2 Turvallisuustietoja...2 Luokan B päästörajoitukset...2 Tärkeä turvaohje...2 Varotoimet...4 Silmän turvallisuusvaroitukset...6 Tuotteen toiminnot...7 Johdanto... 7 Pakkaus...8 Tuotekuvaus...9 Pääyksikkö...9 Ohjauspaneeli...10 Näkymä takaa...11 Kaukosäädin...12 Asennus Projektorin liittäminen...13 Liittäminen tietokoneeseen/notebookiin...13 Videolähteisiin liittäminen...14 Valinnaisen linssin asentaminen taiirrottaminen...15 Linssin irrottaminen projektorista...15 Uuden linssin asentaminen...16 Projektorin kytkeminen päälle/pois päältä...17 Projektorin kytkeminen päälle...17 Projektorin kytkeminen pois päältä...19 Varoitusvalo...19 Heijastetun kuvan säätäminen...20 Projektorin korkeuden säätäminen...20 Projektiokuvan sijainnin säätäminen PureShiftillä...20 Pystysuuntaisen kuvasijainnin säätö...21 Vaakasuuntaisen kuvasijainnin säätö...22 PureShift-vaihteluväli...22 Zoomauksen/Tarkentamisen säätö...23 Projektion kuvakoon asettaminen (XGA)...24 Projektion kuvakoon asettaminen (WXGA)...25 Käyttäjän ohjaimet Ohjauspaneeli...26 Kaukosäädin...27 Näyttövalikot...29 Käyttö...29 Valikkopuu...30 Kuva...31 Kuva...32 Näyttö...37 Valinnat...50 Verkko/RJ Liitteet Vianetsintä/Näyttövalikon ohje...58 Kuvaongelmat...58 Keskeytysongelmat...63 HDMI - Kysymyksiä ja vastauksia...64 Projektorin tilan ilmaisu...65 Merkkivalojen virhekoodiviestit...66 Kaukosäädinongelmat...67 Ääniongelmat...68 Lampun vaihtaminen...69 Projektorin puhdistaminen...71 Linssin puhdistaminen...71 Kotelon puhdistaminen...71 Yhteensopivuustilat...72 RS232-komennot...74 RS232-protokollatoimintoluettelo...75 Kattoasennus...82 Optoman maailmanlaajuiset toimistot...83 Säätö- ja turvallisuushuomautuksia...85 Käyttöolosuhteet...86

2 Käyttöhuomautus Turvallisuustietoja Nuolella varustettu salamasymboli tasasivuisen kolmion sisällä varoittaa käyttäjää laitteen kotelon sisällä olevasta eristämättömästä "vaarallisesta jännitteestä". joka saattaa olla voimakkuudeltaan riittävä aiheuttamaan henkilöille sähköiskuvaaran. Huutomerkki tasasivuisen kolmion sisässä on tarkoitettu kiinnittämään käyttäjän huomio laitteen mukana tulevissa dokumenteissa oleviin tärkeisiin käyttö- ja huoltoohjeisiin. VAROITUS: VÄHENTÄÄKSESI TULIPALON TAI SÄHKÖISKUN VAARAA ÄLÄ ALTISTA TÄTÄ PROJEKTORIA SATEELLE TAI KOSTEUDELLE. KOTELON SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. Suomi TURVAUDU HUOLLOSSA VAIN PÄTEVÄÄN HENKILÖKUNTAAN. Luokan B päästörajoitukset Tämä luokan B digitaalinen laite on Kanadan häiriötä aiheuttavien laitteiden kaikkien säädösten mukainen. Tärkeä turvaohje 1. Lue nämä ohjeet Ennen projektorin käyttöönottoa. 2. Säilytä nämä ohjeet Tulevaa käyttöä varten. 3. Noudata kaikkia ohjeita. 4. Asenna laite valmistajanohjeiden mukaisesti: Älä tuki tuuletusaukkoja. Projektorin luotettavan toiminnan varmistamiseksi ja ylikuumenemiselta suojelemiseksi sijoita projektori paikkaan. jossa ei ole esteitä sen kunnolliselle tuuletukselle. Älä esimerkiksi aseta projektoria vuoteelle. sohvalle. matolle tai vastaavalle pinnalle. joka voi tukkia tuuletusaukot. Älä aseta projektoria suljettuun tilaan. kuten kirjahyllyyn tai kaappiin. joka voi estää tuuletusaukkojen ilmavirtauksen. Älä käytä projektoria lähellä vettä tai kosteassa paikassa. Vähentääksesi tulipalon tai sähköiskun vaaraa älä altista projektoria sateelle tai kosteudelle. Älä asenna lähelle mitään lämmönlähteitä. kuten lämpöpatteria. lämmitintä. liettä tai muuta laitetta (mukaanlukien vahvistin). joka tuottaa lämpöä. 5. Pyyhi ainoastaan kuivalla liinalla. 6. Käytä ainoastaan valmistajan määrittämiä lisälaitteita. 7. Turvaudu huollossa ainoastaan pätevään huoltohenkilöstöön. Huoltoa vaaditaan. kun projektori on millään tavoin vahingoittunut. kuten: r Virtajohto tai pistoke on vahingoittunut. r Nestettä on kaatunut tai esineitä joutunut laitteen sisään. r Projektori on altistunut sateelle tai kosteudelle. ei toimi normaalisti tai on pudonnut.

3 Käyttöhuomautus Älä yritä huoltaa projektoria itse. Suojakuorten avaaminen tai poistaminen voi altistaa sinut vaarallisille jännitteille tai muille vaaroille. Ota yhteys Optomaan. josta sinut ohjataan lähimpään valtuutettuun huoltokeskukseen. 8. Älä anna esineiden tai nesteiden joutua projektorin sisään. sillä ne voivat koskettaa osia. joissa on vaarallisia jännitteitä tai aiheuttaa oikosulun. josta voi seurata tulipalo tai sähköisku. 9. Katso projektorin kotelosta turvallisuuteen liittyvät merkinnät. 10. Projektoria saa säätää tai korjata ainoastaan pätevöitynyt huoltohenkilökunta.

4 Käyttöhuomautus Varotoimet Noudata kaikkia tässä käyttöoppaassa suositeltuja varoituksia. varotoimia ja huoltoja. Varoitus -..Älä katso projektorin linssiä. kun lamppu palaa. Kirkas valo voi vahingoittaa silmiäsi. Varoitus -..Vähentääksesi tulipalon tai sähköiskun vaaraa älä altista projektoria sateelle tai kosteudelle. Varoitus -..Älä avaa tai pura tätä projektoria. sillä se voi aiheuttaa sähköiskun. Varoitus -..Kun vaihdat lampun. anna yksikön jäähtyä ja noudata kaikkia vaihto-ohjeita. Ks. sivu 69. v Kun lampun toimintaikä päättyy. projektori ei käynnisty. ennen kuin lamppumoduuli on vaihdettu. Vaihtaessasi lampun. noudata kohdassa Lampun vaihtaminen annettuja ohjeita sivuilla 69. Varoitus -..Tämä projektori havaitsee lampun käyttöiän itse. Varmista. että vaihdat lampun. kun projektori näyttää aroitusviestejä. Varoitus -..Käytä Asetukset Lampun asetukset -näyttövalikon kohdan Lampun nollaus -toimintoa vaihdettuasi lamppumoduulin (Ks. sivu 53). Varoitus -..Kun sammutat projektorin. varmista. että jäähdytyskierto on lopussa. ennenkuin katkaiset virran. Anna projektorin jäähtyä 90 sekuntia. Varoitus -..Älä käytä linssinsuojusta. kun projektori on käytössä. Varoitus -..Kun lampun käyttöikä lähenee loppua. ilmoitus "Lamppu lähestyy loppuaan" tulee näyttöön. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. Varoitus -..Vähentääksesi silmien vahingoittumisen vaaraa älä katso suoraan kaukosäätimen laser-säteeseen äläkä osoita laser-säteellä kenenkään silmiin. Tämä kaukosäädin on varustettu luokan II laserilla. joka päästää säteilyä. Suomi

5 Tee näin: v Sammuta laite ennen puhdistusta. Käyttöhuomautus v Käytä miedolla pesuaineliuoksella kostutettua liinaa näyttökotelon puhdistukseen. v Irrota pistoke pistorasiasta. jos laitetta ei käytetä pitkään aikaan. Älä: v Tuki tuuletusaukkoja ja laitteen aukkoja. v Käytä hankaavia puhdistusaineita. vahaa tai liuottimia laitteen puhdistukseen. v Käytä seuraavanlaisissa olosuhteissa: - Erittäin kuumassa. kylmässä tai kosteassa ympäristössä. Varmista. että huonelämpötila on 5-40 C celsiusastetta ja suhteellinen kosteus % (maks.). ei-kondensoituva. - Alueilla. jotka ovat alttiita liialliselle pölylle ja lialle. - Lähellä voimakkaita magneettikenttiä tuottavia laitteita. - Suorassa auringonvalossa.

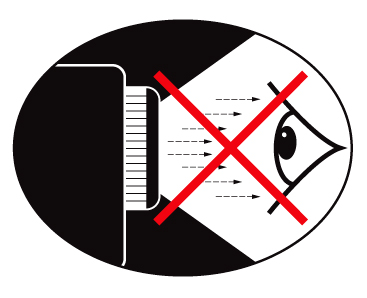

6 Käyttöhuomautus Silmän turvallisuusvaroitukset Vältä aina katsomasta suoraan projektorin valonsäteeseen. Seiso valoon päin mahdollisimman lyhyen aikaa. Pidä selkäsi käännettynä valoon päin niin paljon kuin mahdollista. Karttakepin tai laser-osoittimen käyttö on suositeltavaa. jotta vältetään esityksen pitäjän meneminen valokeilaan. Varmista. että projektori on pois näkölinjalta valkokankaan ja yleisön välissä. Tällä varmistetaan. ettei esityksen pitäjän tarvitse katsoa projektorin lamppuun yleisöä katsoessaan. Tämä toteutuu paremmin projektorin kattokiinnityksellä kuin asettamalla laite lattialle tai pöydälle. Kun projektria käytetään luokkahuoneessa. valvo oppilaita asianmukaisesti. kun heitä pyydetään näyttämään jotakin kohtaa valkokankaalla. Pitääksesi tarvittavan lampputehon mahdollisimman pienenä vähennä huoneen valaistusta sälekaihtimilla.. Suomi

7 Johdanto Tuotteen toiminnot Tämä tuote on yhden sirun 0,7 XGA - ja 0,65 WXGA -sarjan DLP -projektori. Laitteen erinomaisia toimintoja ovat: u Texas Instruments Single chip DLP -teknologia u Tietokoneyhteensopivuus: Apple Macintosh -. imac- ja VESA-standardit:. UXGA, SXGA+, SXGA, WXGA, WUXGA, XGA, SVGA, VGA u Videoyhteensopivuus: NTSC. NTSC4.43 PAL/PAL-M/PAL-N/SECAM SDTV- ja EDTV-yhteensopiva HDTV-yhteensopiva (720p, 1080i, 1080p) u Automattinen lähteen havaitseminen ja käyttäjän määrittämät asetukset u Fully featured IR remote control with laser pointer and mouse control u Käyttäjäystävällinen. monikielinen näyttövalikko u Digitaalinen kuvan muodon korjaus ja korkealaatuinen koko ruudun näyttö u Käyttäjäystävällinen ohjauspaneeli u Kaksi sisäänrakennettua kaiutinta 3 W: n vahvistimella u Macintosh- ja PC-yhteensopiva u HDMI 1.3 -yhteensopiva u Ruudun pikaohje u Tekstitys-toiminto

8 Display Menu Brightness HDMI 2 Component Pg Pg Format 1 Source 3 4 DVI BNC VGA-1 Video Volume S-Video Enter/Help VGA Johdanto Pakkaus Projektoripakkauksessa on mukana kaikki alla kuvatut osat. Tarkista. että laitteesi sisältää kaikki osat. Ota heti yhteys jälleenmyyjään. jos huomaat jonkin osan puuttuvan. Projektori linssinsuojuksella Infrapunakaukosäädin. (2 x AA paristo) Valinnainen linssi (Standardilinssi. long throw -linssi. short throw -linssi) Komposiittivideokaapeli 1,8 m. (ei saatavilla eurooppalaisessa versiossa) Virtajohto 1,8 m v Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. VGA-kaapeli. 1,8 m USB-kaapeli. (A-B) 1,.8 m. (valinnainen) SCART RGB & S- Videosovitin. (valinnainen) Kirjalliset dokumentit: þ Käyttöopas þ Takuukortti þ Pika-aloituskortti þ WEEE-kortti Suomi

9 Tuotekuvaus Pääyksikkö 2 Johdanto Etuinfrapunavastaanotin 10. Tarkennus 2. Yläkansi 11. Linssinsuojus 3. Linssin vapautuspainike 12. Virtapainike 4. Pysty- ja vaakasuuntainen linssi 13. Merkkivalot Siirron säätöohjaimet 14. Tulo-/Lähtöliitännät 5. Ohjauspaneeli 15. Takainfrapunavastaanotin 6. Linssinsuojus 16. Virtakytkin 7. Kallistuman säätöjalka 17. Virtapistorasia 8. Zoom 18. Ketjuturvalukko 9. Linssi 19. Kensington -lukko

10 Johdanto Ohjauspaneeli Lähde / 2. Trapetsikorjaus +/ 3. Synkronointi / 4. Valikko 5. Enter / Ohje. (Katso lisätietoja ohjetoiminnosta sivulta 58 Liitteetkohdasta.) 6. Trapetsikorjaus - / Suomi 10

11 Johdanto Näkymä takaa Lämpötilan merkkivalo V OUT A/B -liitin 2. Lampun merkkivalo 15. AUDIO IN L/R RCA -liittimet 3. DVI-D-liitin 16. AUDIO IN L/R RCA -liittimet 4. VGA 2/YPbPr-liitin 17. VIDEO-liitin 5. HDMI-liitin 18. S-VIDEO-liitin 6. USB-liitin 19. YPbPr-liittimet 7. RJ-45-liitin 20. BNC-liittimet 8. AUDIO IN -liitin 21. Virtapistorasia 9. VGA OUT 22. Virtakytkin 10. AUDIO OUT 3,5 mm:n. miniliitin 23. AUDIO IN -liitin 11. Takainfrapunavastaanotin 24. VGA 1/SCART/YPbPr-liitin 12. AUDIO IN -liitin 25. Virtapainike 13. RS-232-liitin 26. Virran merkkivalo 11

12 Johdanto Kaukosäädin v Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. 1. AV-mykistys 2. Power On/Off (Virta päälle/pois) 3. Synkronointi 4. Pysäytys 5. Trapetsikorjaus 6. Sivu ylös 7. Äänenvoimakkuus +/- 8. Sivu alas 9. PC/Hiiriohjain 10. Napsautus hiiren oikealla painikkeella 11. Enter/Ohje 12. Nelisuuntaiset valintanäppäimet 13. Muoto/1 (Numeropainike salasanan antamiseen) 14. Lähde/4 15. Komponentti/3 16. VGA-1/7 17. VGA-2/0 18. S-Video/9 19. BNC/6 20. Video/8 21. DVI/5 22. HDMI/2 23. Kirkkaus 24. Valikko 25. Napsautus hiiren vasemmalla painikkeella 26. Loitonnus 27. Lähennys 28. Näyttö 29. Laserosoitin Display Pg Volume Pg Menu Enter/Help Format 1 Brightness HDMI Source Component DVI 5 BNC 6 VGA-1 7 Video S-Video VGA Suomi 12

13 Asennus Projektorin liittäminen Liittäminen tietokoneeseen/notebookiin vmaakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. 1. Virtajohto 2. VGA2-kaapeli 3. VGA1-kaapeli 4. Audio-in-kaapeli 5. DVI-D-kaapeli (valinnainen) 6. HDMI-kaapeli (valinnainen) 7. USB-kaapeli 8. VGA-out-kaapeli (Käytettävissä VGA1 - VGA-signaalisilmukalle) 9. Audio-out (valinnainen RCA mm:n miniliitinkaapeli) 10. RS-232-kaapeli (valinnainen) 11. Audio-in-kaapeli 12. Videokaapeli 13. S-Videokaapeli 14. BNC-kaapeli 13

14 Asennus Videolähteisiin liittäminen DVD-soitin, tv-sovitin, HDTV-vastaanotin v Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. 1. Virtajohto 2. Komponenttivideokaapeli (valinnainen) 3. DVI-D-kaapeli (valinnainen) 4. HDMI-kaapeli (valinnainen) 5. BNC-kaapeli (valinnainen) 6. Audio-in-kaapeli 7. Audio-in-kaapeli 8. Videokaapeli (valinnainen) 9. S-Videokaapeli (valinnainen) 10. VGA-kaapeli SCART - RGB ja S-Videosovitin (valinnainen) 12. RGB - komponenttisovitin (valinnainen) 9 DVD-soitin, tv-sovitin, HDTV-vastaanotin Videolähtö Suomi 14

15 Valinnaisen linssin asentaminen tai. irrottaminen Varoitus Älä ravista projektoria tai linssikomponentteja tai altista niitä suurelle paineelle. koska projektori ja linssikomponentit sisältävät herkkiä osia. Ennen linssin irrottamista tai asentamista sammuta projektori. odota tuulettimien pysähtymistä ja kytke virtakytkin pois päältä. Älä kosketa linssin pintaa irrottaessasi tai asentaessasi linssiä. Älä altista linssin pintaa sormenjäljille. pölylle tai öljylle. Älä naarmuta linssin pintaa. Työskentele pehmeällä kankaalla päällystetyllä tasaisella pinnalla. jotta linssi ei naarmuuntuisi. Jos irrotat ja varastoit linssin. aseta projektoriin linssinsuojus pölyltä ja lialta suojaamista varten. Linssin irrottaminen projektorista 1. Avaa painamalla ja vapauttamalla kansi. 2. Avaa lukitus painamalla LINSSIN VAPAUTUS -painiketta. 3. Ota linssistä kiinni. Asennus 4. Irrota linssi vastapäivään kiertämällä. 15

16 Asennus 5. Vedä projektorin linssi varovasti pois. Uuden linssin asentaminen 1. Aseta lovet oikeansuuntaisesti ja aseta sähköinen kontaktialusta oikein kuvan mukaisesti. v Iiriksen nastan tulisi osoittaa kuvan mukaiseen suuntaan. Iiriksen nasta 2. Käännä linssiä. myötäpäivään. kunnes se napsahtaa paikalleen. Suomi 16

17 v Kytke projektori ensin päälle ja valitse sitten signaalilähteet.. Kun kytket projektorin päälle ensimmäistä kertaa: Muista valita asentamasi linssityyppi. Katso lisätietoja sivulta 51. Projektorin kytkeminen päälle/pois päältä Projektorin kytkeminen päälle 1. Poista linssinsuojus. 2. Liitä virtajohto projektoriin. 3. Käynnistä liitetyt laitteet. Asennus 4. Varmista. että virran merkkivalo muuttuu keltaiseksi ja kytke sitten projektori päälle painamalla virta-.painiketta. painiketta.. Virran merkkivalo vilkkuu nyt sinisenä... Käynnistysnäyttö pysyy näkyvissä noin 30 sekuntia. Kun käytät projektoria ensimmäistä kertaa. voit valita haluamasi kielen ja virtatila-asetuksen. kun aloitusnäyttö tulee näkyviin. Projektori välkyttää näyttöjä ja liitetyt laitteet havaitaan. Jos liitetty laite on tietokone. paina tietokoneen näppäimistön asiaankuuluvia näppäimiä vaihtaaksesi näyttölähdöksi projektorin. (Tarkista tietokoneen käyttöoppaasta mikä on oikea Fn-näppäinyhdistelmä näyttölähdön vaihtamiseen.) 17

18 Asennus Katso sivulta 43 Turva-asetukset. jos turvalukko on päällä. 5. Jos useampia kuin yksi tulolaite on kytketty. voit vaihtaa laitteiden välillä painamalla Lähde-painiketta. Katso ohjeet suorasta lähteen valinnasta. Ks. sivu 28. Suomi 18

19 Asennus Projektorin kytkeminen pois päältä 1. Paina VIRTAPAINIKE käynnistääksesi projektorin lampun. Projektorin näyttöön tulee viesti. 2. Vahvista painamalla VIRTAPAINIKE uudelleen. muuten viesti katoaa 15 sekunnissa. 3...Jäähdytystuulettimet jatkavat toimintaansa noin 10 sekunnin jäähdytyskierroksen ajan ja virran merkkivalo muuttuu siniseksi. Kun valo palaa tasaisesti keltaisena. projektori on siirtynyt valmiustilaan. (Jos haluat kytkeä projektorin takaisin päälle. sinun on odotettava. kunnes jäähdytyskierto on valmis ja laite mennyt valmiustilaan. Paina VIRTAPAINIKE virtapainiketta käynnistääksesi projektorin uudelleen.) 4. Sammuta laite päävirtakytkimestä. Irrota virtajohto virtalähteessä ja projektorista. 5. Älä käynnistä projektoria heti sen päältä kytkemisen jälkeen. Varoitusvalo v Kun LAMP (Lamppu) -merkkivalo palaa punaisena. projektori kytkeytyy automaattisesti pois päältä. Ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseemme. Ks. sivu vkun LÄMP. MERKKIVALO palaa tasaisesti (ei vilku) oranssina. projektori sammuu automaattisesti itsestään. Normaaliolosuhteissa projektorin voi kytkeä uudelleen päälle. kun se on jäähtynyt. Jos ongelma ei poistu. ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseemme. Ks. sivu vkun LÄMP. MERKKIVALO vilkkuu punaisena. tuulettimessa on vikaa. Ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseemme. Ks. sivu

20 Asennus Heijastetun kuvan säätäminen Projektorin korkeuden säätäminen Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla säätöjalalla. Kuvan nostaminen: Käytä jalassa olevaa ruuvia u kuvan nostamiseksi halutulle korkeudelle ja haluttuun kulmaan ja hienosäädä näyttökulma. Laskeaksesi kuvaa: Käytä jalassa olevaa ruuvia u kuvan laskemiseksi halutulle korkeudelle ja haluttuun kulmaan ja hienosäädä näyttökulma. 1 1 Kallistuman säätöjalka Kallistuman säätöjalka Projektiokuvan sijainnin säätäminen PureShiftillä Linssin vapautus Vaakasuuntainen linssin säätövipu Pystysuuntainen linssin säätövipu Suomi 20

21 PureShift-toiminto on linssinsiirtotoiminto. jolla projektiokuvan sijaintia voi siirtää vaaka- tai pystysuunnassa seuraavan vaihteluvälin mukaisesti. PureShift on ainutlaatuinen järjestelmä. joka mahdollistaa linssinsiirron. mutta säilyttää paljon korkeamman ANSI-kontrastisuhteen kuin tavalliset linssinsiirtojärjestelmät. Pystysuuntaisen kuvasijainnin säätö Pystysuuntaista kuvan korkeutta voi XGA:lla säätää 100 % %. WXGA:lla 105 % %. Huomaa. että kuvan vaakasijainti voi rajoittaa kuvan suurinta mahdollista korkeussäätöä. Ei ole mahdollista saavuttaa suurinta mahdollista pystysijaintia. jos kuvan vaakasijainti on maksimissa. Katso seuraavasta PureShiftvaihteluvälikuviosta lisätietoja. Näyttö Asennus Ruudun korkeus (H) 100% H x 35% H x 15% H x 55% H x 5% Etäisyys (L) WXGA Näyttö Ruudun korkeus (H) 100% H x 40% H x 10% H x 50% Etäisyys (L) XGA 21

22 Asennus Vaakasuuntaisen kuvasijainnin säätö Kun linssi on keskiasennossa. kuvan vaakasijaintia voidaan säätää vasemmalle tai oikealle korkeintaan 5 % kuvanleveydestä. Huomaa. että kuvan pystysijainti voi rajoittaa kuvan suurinta mahdollista vaakasäätöä. Ei ole mahdollista saavuttaa suurinta mahdollista vaakasijaintia. jos kuvan pystysijainti on maksimissa. Katso lisätietoja seuraavasta PureShift-vaihteluvälikuviosta. Ruudun leveys (W) Vasen puoli Oikea puoli (W/2) x 10% (W/2) x 10% PureShift-vaihteluväli Wx5% Wx5% W Hx105% Hx100% H=Kuvan korkeus Hx15% Kuvan maksimikorkeussiirtymä = Hx105% Kuvan maksimileveyssiirtymä = Wx5% Kun Lx5%, kuvan maksimisiirtymä= Hx100% Kun Kx105%, kuvan maksimisiirtymä= Wx0% WXGA Wx5% Wx5% W H=Kuvan korkeus Hx100% Hx10% Kuvan maksimikorkeussiirtymä = Hx100% Kuvan maksimileveyssiirtymä = Wx5% Kun Lx5%, kuvan maksimisiirtymä= Hx100% Kun Kx100%, kuvan maksimisiirtymä= Wx0% Suomi 22 XGA

23 Asennus Zoomauksen/Tarkentamisen säätö Voit kiertää zoomausrengasta sisään- ja ulospäin. Tarkenna kuva kiertämällä tarkennusrengasta. kunnes kuva on terävä. Projektori tarkentuu eri etäisyyksillä. Ks. sivut Zoomausrengas Tarkennusrengas Käytä Kuvankorjaus-painikkeita kuvan vääristymän korjaamiseen. Ne sijaitsevat kaukosäätimessä ja projektorin ohjauspaneelissa. Display Volume Pg Pg Menu Enter IP module Format 1 HDMI Source Component D I V BNC VGA Video S-Video VGA

24 Asennus Projektion kuvakoon asettaminen (XGA) 65,6' (20,00m) Halkaisija Leveys Korkeus 6,6' (2,00m) 4,9' (1,50m) 1,6' (0,50m) 18,4' (5,60m) 8,9' (2,72m) 3,3' (1,00m) 30,2' (9,20m) 14,4' (4,40m) 4,9' (1,50m) 42,0' (12,80m) 20,2' (6,16m) 6,6' (2,00m) 53,8' (16,40m) 26,2' (8,00m) 8,2' (2,50m) 32,0' (9,76m) 9,8' (3,00m) Hd STD-linssi: poikkeama = 100 % Näyttö Maks. 46,1. (117,2cm) 83,7 (212,5cm) 135,3 (343,8cm) 189,5 (481,3cm) 246,1 (625,0cm) 300,2 (762,5cm) (Diagonaalinen) Min. 36,9. (93,8cm) 66,9 (170,0cm) 108,3 (275,0cm) 151,6 (385,0cm) 196,9 (500,0cm) 240,2 (610,0cm) Heijastuspinnan koko Maks.. (LxK). Min.. (LxK). 36,9 x27,7 93,8x70,3cm 29,5 x22,1 75,0 x56,3cm 66,9 x50,2. 170,0 x127,5cm 53,5 x40,2. 136,0 x102,0cm 108,3 x81,2. 275,0 x206,3cm 86,6 x65,0. 220,0 x165,0cm 151,6 x113,7. 385,0 x288,8cm 121,3 x90,9. 308,0 x231,0cm 196,9 x147,6. 500,0 x375,0cm 157,5 x118,1. 400,0 x300,0cm 240,2 x180,1. 610,0 x457,5cm 192,1 x144,1. 488,0 x366,0cm Etäisyys 4,9 (1,50m) 8,9 (2,72m) 14,4 (4,40m) 20,2 (6,16m) 26,2 (8,00m) 32,0 (9,76m) Pitkä linssi: poikkeama = 100 % Näyttö Maks. 49,2. (125,0cm) 137,8. (350,0cm) 226,4. (575,0cm) 315,0. (800,0cm) 403,5 (1025,0cm) 492,1 (1250,0cm) (Diagonaalinen) Min. 32,8. (83,3cm) 91,9. (233,3cm) 150,9. (383,3cm) 210,0. (533,3cm) 269,0. (683,3cm) 328,1. (833,3cm) Heijastuspinnan koko Maks.. (LxK). Min.. (LxK). 39,4 x29,5 100,0x75,0cm 26,2 x19,7 66,7x50,0cm 110,2 x82,7 280,0x210,0cm 73,5 x55,1 186,7x140,0cm 181,1 x135,8 460,0x345,0cm 120,7 x90,6 306,7x230,0cm 252,0 x189,0 640,0x480,0cm 168,0 x126,0 426,7x320,0cm 322,8 x242,1 820,0x615,0cm 215,2 x161,4 546,7x410,0cm 393,7 x295,3 1000,0x750,0cm 262,5 x196,9. 666,7x500,0cm Etäisyys 6,6 (2,00m) 18,4 (5,60m) 30,2 (9,20m) 42,0 (12,80m) 53,8 (16,40m) 65,6 (20,00m) Lyhyt linssi: poikkeama = 100 % Näyttö (Diagonaalinen) 30,8. (78,1cm) 61,5. (156,3cm) 92,3. (234,4cm) 123,0. (312,5cm) 153,8. (390,6cm) 184,5. (468,8cm) Heijastuspinnan koko 24,6 x18,5 62,5x46,9cm 49,2 x36,9 125,0x93,8cm 73,8 x55,4 187,5x140,6cm 98,4 x73,8 250,0x187,5cm 123,0 x92,3 312,5x234,4cm 147,6 x110,7 375,0x281,3cm Etäisyys 1,6 (0,50m) 3,3 (1,00m) 4,9 (1,50m) 6,6 (2,00m) 8,2 (2,50m) 9,8 (3,00m) Suomi 24

25 Asennus Projektion kuvakoon asettaminen (WXGA) 65,6' (20,00m) Halkaisija Leveys Korkeus 6,6' (2,00m) 4,9' (1,50m) 1,6' (0,50m) 18,4' (5,60m) 9,6' (2,92m) 3,3' (1,00m) 30,2' (9,20m) 15,5' (4,72m) 4,9' (1,50m) 42,0' (12,80m) 21,7' (6,61m) 6,6' (2,00m) 53,8' (16,40m) 28,2' (8,59m) 8,2' (2,50m) 34,4' (10,47m) 9,8' (3,00m) Hd STD-linssi: poikkeama = 110 % Näyttö Maks. 43,0. (109,2cm) 83,7. (212,6cm) 135,3. (343,6cm) 189,4. (481,2cm) 246,2. (625,3cm) 300,1. (762,1cm) (Diagonaalinen) Min. 34,3. (87,1cm) 66,8. (169,6cm) 107,9. (274,2cm) 151,2. (384,0cm) 196,5. (499,0cm) 239,5. (608,2cm) Heijastuspinnan koko Maks.. (LxK). Min.. (LxK). 36,5 x22,8 92,6x57,9cm 29,1 x18,2 73,9x46,2cm 71,0 x44,4 180,2x112,7cm 56,6 x35,4 143,8x89,9cm 114,7 x71,7 291,4x182,1cm 91,5 x57,2 232,5x145,3cm 160,6 x100,4 408,0x255,0cm 128,2 x80,1 325,6x203,5cm 208,8 x130,5 530,2x331,4cm 166,6 x104,1 423,2x264,5cm 254,4 x159,0. 646,3x403,9cm 203,1 x126,9 515,8x322,4cm Hd Maks. 1,1 (2,9cm) 2,2 (5,6cm) 3,6 (9,1cm) 5,0 (12,8cm) 6,5 (16,6cm) 8,0 (20,2cm) Min. 0,9 (2,3cm) 1,8 (4,5cm) 2,9 (7,3cm) 4,0 (10,2cm) 5,2 (13,2cm) 6,3 (16,1cm) Etäisyys 4,9 (1,50m) 9,6 (2,92m) 15,5 (4,72m) 21,7 (6,61m) 28,2 (8,59m) 34,4 (10,47m) Pitkä linssi: poikkeama = 110 % Näyttö Maks. 45,7. (116,2cm) 128,1. (325,3cm) 210,4. (534,4cm) 292,7. (743,6cm) 375,1. (952,7cm) 457,4 (1161,8cm) (Diagonaalinen) Min. 30,4. (77,3cm) 85,2. (216,5cm) 140,0. (355,7cm) 194,8. (494,9cm) 249,6. (634,1cm) 304,4. (773,3cm) Heijastuspinnan koko Maks.. (LxK). Min.. (LxK). 38,8 x24,2 98,5x61,6cm 25,8 x16,1 65,6x41,0cm 108,6 x67,9 275,9x172,4cm 72,3 x45,2 183,6x114,8cm 178,4 x111,5 453,2x283,3cm 118,8 x74,2 301,6x188,5cm 248,2 x155,2 630,5x394,1cm 165,2 x103,3 419,7x262,3cm 318,1 x198,8 807,9x504,9cm 211,7 x132,3 537,7x336,1cm 387,9 x242,4 98 5,2x615,8cm 258,2 x161,4 65 5,7x409,8cm Hd Maks. 1,2 (3,1cm) 3,4 (8,6cm) 5,6 (14,2cm) 7,8 (19,7cm) 9,9 (25,2cm) 12,1 (30,8cm) Min. 0,8 (2,0cm) 2,3 (5,7cm) 3,7 (9,4cm) 5,2 (13,1cm) 6,6 (16,8cm) 8,1 (20,5cm) Etäisyys 6,6 (2,00m) 18,4 (5,60m) 30,2 (9,20m) 42,0 (12,80m) 53,8 (16,40m) 65,6 (20,00m) Lyhyt linssi: poikkeama = 110 % Näyttö (Diagonaalinen) 28,7 (72,8cm) 57,3 (145,6cm) 86,0 (218,4cm) 114,6 (291,2cm) 143,3 (364,0cm) 172,0 (436,8cm) Heijastuspinnan koko 24,3 x15,2 61,7x38,6cm 48,6 x30,4 123,5x77,2cm 72,9 x45,6 185,2x115,7cm 97,2 x60,8 246,9x154,3cm 121,5 x75,9 308,6x192,9cm 145,8 x91,1. 370,4x231,5cm Hd 0,8 (1,9cm) 1,5 (3,9cm) 2,3 (5,8cm) 3,0 (7,7cm) 3,8 (9,6cm) 4,6 (11,6cm) Etäisyys 1,6 (0,50m) 3,3 (1,00m) 4,9 (1,50m) 6,6 (2,00m) 8,2 (2,50m) 9,8 (3,00m) 25

26 Käyttäjän ohjaimet Ohjauspaneeli Ohjauspaneelin käyttö / Kuvankorjaus + (Ylänuoli) /Lähde (Vasen nuoli) Enter/Ohje /Re-Sync (Ylänuoli).Säätää kuvan muodon korjausta positiiviseen suuntaan..navigoidaan ja muutetaan asetuksia näyttövalikossa. Valitse tulosignaali painamalla Lähde. Navigoidaan ja muutetaan asetuksia näyttövalikossa. Vahvista valinta. Aktivoi Ohje-toiminto (pois käytöstä näyttövalikossa). Katso sivun 58 Liitteistä Ohje-toiminto. Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia..navigoidaan ja muutetaan asetuksia näyttövalikossa. Valikko Paina Valikko käynnistääksesi näyttövalikon (OSD). Poistu näyttövalikosta painamalla kohtaa Valikko uudelleen. Suomi 26

27 Kaukosäädin Käyttäjän ohjaimet Display Menu Brightness HDMI 2 Component v Maakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. Pg Pg Format 1 Source 3 4 DVI BNC VGA-1 Video Volume S-Video Enter/Help VGA Kaukosäätimen käyttö Katso osiota Projektorin virran Virta kytkeminen päälle/pois päältä sivulla 17. Suuntaa kaukosäädin näyttöä kohti Laser ja paina painiketta laserosoittimen aktivoimiseksi. AV-mykistys Kääntää videon ja audion hetkellisesti pois/päälle. Synkronointi Synkronoi projektori automaattisesti vastaamaan tulolähdettä. Näyttö Pysäytys Trapetsikorjaus Zoom+ Äänenvoimakkuus +/- Sivu + Zoom- Sivu - PC/Hiiriohjain L-painike R-painike Valikko Pg Pg Valitse näyttötila painamalla Näyttöpainiketta. Voit pysäyttää kuvan painamalla Pysäytys-painiketta. Korjaa projektorin kallistuman aiheuttamaa kuvan vääristymää. (±30 astetta) Voit lähentää kuvaa painamalla -painiketta. Säätää äänenvoimakkuuden lisäämistä/ vähentämistä. Tällä näppäimellä voit siirtyä sivun ylöspäin. Voit loitontaa kuvaa painamalla -painiketta. Tällä näppäimellä voit siirtyä sivun alaspäin. PC/Hiiriohjainta voi käyttää hiiren liikkeen ohjaamiseen. Hiiri on otettu käyttöön USB-kaapelilla tietokoneen ja projektorin yhdistämiseksi. Napsautus hiiren vasemmalla painikkeella Napsautus hiiren oikealla painikkeella Käynnistä näyttövalikko (OSD) painamalla Valikko-painiketta. Voit poistua näyttövalikosta painamalla Valikko-painiketta uudelleen. 27

28 Käyttäjän ohjaimet Display Menu Brightness HDMI 2 Component vmaakohtaisten sovellusten vuoksi pakkauksissa saattaa olla eri lisälaitteita. Pg Pg Format 1 Source 3 4 DVI BNC VGA-1 Video Volume S-Video Enter/Help VGA Kaukosäätimen käyttö Nelisuuntaiset valintanäppäimet Kirkkaus Muoto HDMI Komponentti Lähde DVI BNC VGA-1 Video S-Video VGA-2 Käytä näppäimiä valitaksesi kohtia tai tehdäksesi säätöjä valintaasi. Säädä kuvan kirkkautta. Valitse kuvasuhde painamalla Muotopainiketta. Valitse HDMI-lähde painamalla HDMI-painiketta. Valitse komponenttilähde painamalla Komponentti-painiketta. Valitse tulosignaali painamalla Lähde-painiketta. Valitse lähde DVI-D-liittimestä painamalla DVI-painiketta. Valitse BNC-lähde painamalla BNCpainiketta. Valitse lähde VGA IN -liittimestä painamalla VGA-1-painiketta. Valitse komposiittivideolähde painamalla Video-painiketta. Valitse S-videolähde painamalla S-Video-painiketta. Valitse lähde VGA IN -liittimestä painamalla VGA-2-painiketta. Suomi 28

29 Käyttäjän ohjaimet Näyttövalikot Projektorissa on monikielisiä näyttövalikkoja. joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Projektori löytää lähteen automaattisesti. Käyttö 1. Avaa OSD-valikko painamalla Valikko kaukosäätimellä tai projektorin ohjauspaneelissa. 2. Kun OSD-näyttö tulee näkyviin. paina -näppäimiä valitaksesi jonkin päävalikon kohdista. Tehdessäsi valinnan tietyllä sivulla. paina tai Enter-näppäintä päästäksesi alavalikkoon. 3. Valitse -näppäimillä haluamasi kohtat ja säädä asetuksia näppäimillä. 4. Valitse seuraava säädettävä kohta alavalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Paina Enter vahvistaaksesi valinnan. jolloin päävalikko palautuu näytölle. 6. Poistu painamalla kohtaa Valikko uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alavalikko Asetus 29

30 Käyttäjän ohjaimet Valikkopuu KUVA KUVA Lisäasetukset NÄYTTÖ Näyttömoodi Kirkkaus Kontrasti Terävöitys Värikylläisyys Sävy Väriasetukset Lisäasetukset BrilliantColor TM Degamma Värilämpötila Väriavaruus Kuvalähteet Lomittamaton Lopetus Muoto Overscan Zoom Vaakakohta Pysty kuvan siirto (16:9) Pysty kuvankorjaus 3D 3D Sync invert Esitys/Kirkas/Elokuva/sRGB/Liitutaulu/Luokkahuone/Käyttäjä 1/Käyttäjä 2 Punainen/Virheä/Sininen/Syaani/Keltainen/Magenta/Palautus/Lopetus Elokuva/Video/Grafiikka/PC Lämmin/Keski/Kylmä Automaattinen/RGB/YUV HDMI/DVI-D/BNC/VGA 1/VGA 2/Component/S-Video/Video/Lopetus Päälle/Pois 4:3/16:9 I/16:9 II/Alkuperäinen/Automaattinen (XGA) 4:3/16:9 /16:10 /Alkuperäinen/Automaattinen (WXGA) Pois/DLP-Link Päälle/Pois ASETUKSET Kieli English/Deutsch/Français/Italiano/Español/Português/Polski/ Pois Nederlands/Svenska/Norsk/Dansk /Suomi/Ελληνικά/ 繁 體 中 文 / 简 体 中 文 / 日 本 ไทย/Türkçe /عربي/ 語/ / /Magyar/Čeština Projisointi Valikon sijainti ASETUKSET Turvallisuus ASETUKSET Ääni Signaali Turvallisuus Projektorin ID Ääni RS232 Linssityyppi Verkko Lisäasetukset Turva-ajastin Vaihda salasana Turva-asetukset Lopetus Mykistä Äänenvoimakkuus Lopetus Taajuus/Vaihe/Vaakasijainti/Pystysijainti/Lopetus RS232/Verkko Normaali/Lyhyt/Pitkä Verkko/DHCP/IP-osoite/Aliverkon peite/yhdyskäytävä/dns/käytä/lopetus Kuukausi/Päivä/Tunti/Lopetus Ota käyttöön/ota pois käytöstä Päälle/Pois ASETUKSET Lisäasetukset Logo Logon kaappaus Close Caption Lopetus Optoma/Käyttäjä CC1/CC2/Pois VALINNAT Lähteen lukitus Suuri korkeus Tiedon piilotus Näppäimistölukko Taustaväri Lisäasetukset Lampun asetukset Palautus Päälle/Pois Päälle/Pois Päälle/Pois Päälle/Pois Sininen/Black/Punainen/Virheä/Valkoinen Kyllä/Ei VALINNAT Lisäasetukset VALINNAT Lampun asetukset Suorakäynnistys Autom. sammutus (min) Uniajastin (min) Virtatila(Valmiustila) Lopetus Lampputunnit Lamppumuistutus Kirkastila Päälle/Pois ECO Mode/Aktiivinen tila Päälle/Pois Kirkas/Normaali Suomi 30 Lampun nollaus Lopetus Kyllä/Ei

31 Kuva Käyttäjän ohjaimet Näyttömoodi Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. 4 Esitys: hyvä väri ja kirkkaus PC-tulosta. Kirkas: maksimikirkkaus PC-tulosta Elokuva: kotiteatteria varten. srgb: standardisoitu tarkka väri. Liitutaulu: Säädetty liitutaulukäyttöä varten. Luokkahuone: Suositellut asetukset luokkahuoneeseen. Käyttäjä 1: käyttäjänomat asetukset. Käyttäjä 2: käyttäjänomat asetukset. Tämän tilan aloitusoletusasetus on Elokuvatila.. Kaikki käyttäjän Käyttäjä 1/2 -tilassa tekemät lisäsäädöt tallennetaan tähän tilaan myöhempää käyttöä varten. Kirkkaus Säädä kuvan kirkkautta. 4 Paina tummentaaksesi kuvaa. Paina valaistaksesi kuvaa. 4 Kontrasti Kontrasti säätää kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. 4 Paina vähentääksesi kontrastia. Paina lisätäksesi kontrastia. 4 Terävöitys Säätää kuvan terävyyttä. 4 4 Paina vähentääksesi terävyyttä. Paina lisätäksesi terävyyttä. 31

32 Käyttäjän ohjaimet Kuva Värikylläisyys Säädetään videokuvaa mustavalkoisesta täyteen värikylläisyyteen. 4 Paina vähentääksesi kuvan värikylläisyyttä. 4 Paina lisätäksesi kuvan värikylläisyyttä. Sävy Säätää punaisen ja vihreän väritasapainoa. 4 Paina lisätäksesi vihreän määrää kuvassa. 4 Paina lisätäksesi punaisen määrää kuvassa. Väriasetukset Siirry Väriasetukse-valikkoon. Valitse Punainen/Vihreä/Sininen vahvistus kirkkauden säätöä varten ja Poikkeama koko kuvan kontrastin säätöön. Myös yksittäisiä väriasetuksia voi säätää väreille syaani. magenta ja keltainen. Katso lisätietoja sivulla 33. Lisäasetukset Siirry Lisäasetukset-valikkoon. Valitse lisänäyttövalintoja. kuten BrilliantColor TM. Degamma. Värilämpötila. Väriavaruus. Kuvalähteet. Lomittamaton ja Poistu. See page 35 for more information. Suomi 32

33 Kuva Väriasetukset Käyttäjän ohjaimet Punainen Lisää tai vähentää punaisen väriarvoa. Vihreä Lisää tai vähentää vihreän väriarvoa. Sininen Lisää tai vähentää sinisen väriarvoa. Syaani Lisää tai vähentää syaanin väriarvoa. Keltainen Lisää tai vähentää keltaisen väriarvoa. Magenta Lisää tai vähentää magentan väriarvoa. Alkuasetukset Nollaa kaikki väriasetukset tehtaan oletusasetuksiin. 33

34 Käyttäjän ohjaimet Kuva Väriasetus / HSG Värisävy Säätää punaisen ja vihreän väritasapainoa. 4 Voit lisätä vihreän määrää kuvassa painamalla -painiketta. 4 Voit lisätä punaisen määrää kuvassa painamalla -painiketta. Värikylläisyys Säätää videokuvan mustavalkoisesta täysin värikylläiseen kuvaan. 4 Voit vähentää kuvan värikylläisyyden määrää painamalla -painiketta. 4 Voit lisätä värikylläisyyden määrää kuvassa painamalla -painiketta. Vahvistus Säädä kirkkautta asettamalla punainen vahvistus: v Vihreä. Sininen. Syaani. Keltainen ja Magenta voidaan säätää erikseen kunkin värin HSG:llä. 4 Lisää tai vähentää punaisen lisäysarvoa. Suomi 34

35 Kuva Lisäasetukset Käyttäjän ohjaimet v Lomittamaton tukee vain 480i/576i/. 1080i-signaalia Komponentti/ S-Video/Videovalinnan kautta. LoistavaVari Tämä säädettävä kohta käyttää hyväkseen uutta väriprosessointialgoritmia ja järjestelmätason parannuksia mahdollistamaan korkeamman kirkkauden antaen samalla kuvalle luonnollisemmat. sävykkäämmät värit. Asteikko on Jos haluat voimakkaammin parannetun kuvan. säädä maksimiasetusta kohti. Saadaksesi pehmeämmän ja luonnollisemman kuvan. säädä minimiasetusta kohti. Degamma Tällä voit valita gammakorjauksen. joka on hienosäädetty parhaan kuvanlaadun saavuttamiseksi. 4 Elokuva kotiteatteria varten. 4 Video videota tai TV-lähdettä varten. 4 Grafiikka kuvalähdettä varten. PC PC:tä tai tietokonelähdettä varten. 4 Värilämpötila Säädä värilämpötilaa. Alhaisilla lämpötiloilla näyttö näyttää kylmemmältä ja korkeilla lämpimämmältä. Väriavaruus Valitse asianmukainen värimatriisityyppi asetuksista AUTO. RGB. YUV. Kuvalähteet Siirry Kuvalähteet-alavalikkoon. Valitse käynnistyksessä skannattavat kuvalähteet. Katso lisätietoja sivulla 36. Lomittamaton Paina kohdistinta tai valitaksesi eri Lomittamaton-tiloja. Tämä toiminto muuntaa lomitetun videosignaalin progressiiviseksi signaaliksi. 4 Päälle: Käytä tätä tilaa elokuvia varten. Pois: Käytä tätä tilaa video- ja tv-lähdettä varten. 4 35

36 Käyttäjän ohjaimet Kuva Lisäasetukset Kuvalähteet v Jos valinta on poistettu kaikista lähteistä. projektori ei voi näyttää kuvia. Jätä aina vähintään yksi lähde valituksi. Kuvalähteet Käytä tätä valintaa ottaaksesi tulolähteitä käyttöön/pois käytöstä. Valitse lähde painamalla tai ja ota se sitten käyttöön/pois käytöstä painamalla tai. Paina Enter päättääksesi valinnan. Projektori ei etsi tuloja. joiden valinta on poistettu. Suomi 36

37 Näyttö Käyttäjän ohjaimet Muoto Valitse kuvan muotosuhde tällä toiminnolla. 4..4:3: Tämä muoto on 4 x 3 tulolähteille. joita ei ole parannettu laajakuva- TV:tä varten :9 I (XGA) 16:9 (WXGA): Tämä muoto on 16 x 9 tulolähteille. kuten HDTV ja DVD. joita on parannettu laajakuva-tv:tä varten..16:9 II (XGA) 16:10 (WXGA): Projektorin ei-standardinmukainen laajakuvamuoto. Osa alkuperäisestä kuvasta leikataan. jos muotosuhde on pienempi kuin 1.67:1. 4Alkuperäinen: Riippuu tulolähteen resoluutiosta - skaalausta ei suoriteta. 4 Automaattinen: Valitsee automaattisesti oikean muodon. 37

38 Käyttäjän ohjaimet Näyttö Overscan Overscan-toiminto poistaa kohinaa videokuvasta. Yliskannaa kuvaa poistaaksesi videokoodauksen aiheuttamaa kohinaa videolähteen reunoilta. Zoom 4 Paina pienentääksesi kuvan kokoa. 4 Paina suurentaaksesi kuvaa projektionäytöllä. Vaakakohta Muuttaa heijastetun kuvan sijaintia vaakasuunnassa. 4 Paina siirtääksesi kuvaa vasemmalle projektionäytöllä. 4 Paina siirtääksesi kuvaa oikealle projektionäytöllä. Pysty kuvan siirto (vain 16:9) Siirtää projisoidun kuvan sijaintia pystysuunnassa (vain 16:9 muodossa). 4 Paina siirtääksesi kuvaa ylös projektionäytöllä. 4 Paina siirtääksesi kuvaa alas projektionäytöllä. Pysty kuvankorjaus Paina tai kompensoidaksesi kuvan vääristymää. kun projektori on sijoitettu kulmassa heijastuskankaaseen nähden. 3D Paina painiketta tai ottaaksesi 3D-toiminnon käyttöön tai pois käytöstä. Kun 3D-toiminto on käytössä. nykyinen kuvatilan säätö on pois käytöstä. 3D Sync invert Paina painiketta tai ottaaksesi 3D Sync invert -toiminnon käyttöön tai pois käytöstä. Suomi 38

39 Käyttäjän ohjaimet Asetukset Kieli Siirry Kielivalikkoon. Valitse monikielinen näyttövalikko. Katso lisätietoja sivulla 35. Projisointi Valitse projisointitapa: Pöydällä. edessä Kirkastehdasasetus. Pöydällä. takana Valitessasi tämän toiminnon. projektori kääntää kuvan niin. että voit heijastaa kuvan läpikuultavan valkokankaan takaa. Katto. edessä Valitessasi tämän toiminnon projektori kääntää kuvan ylösalaisin kattokiinnitysheijastamista varten. Katto. takana Valitessasi tämän toiminnon. projektori kääntää kuvan samanaikaisesti sivu- ja pystysuunnassa. Voit heijastaa kattokiinnityksestä läpikuultavan valkokankaan takaa. Valikon sijainti Valitse valikon sijainti näytöllä. 39

40 Käyttäjän ohjaimet Asetukset Signaali Siirry Signaalivalikkoon. Aseta projektorin signaaliominaisuudet. Katso lisätietoja sivulla 36. Turvallisuus Siirry Turvallisuusvalikkoon. Siirry projektorin suojaustoimintoihin. Katso lisätietoja sivulla 37. Projektorin tunnus Valitse kaksinumeroinen projektoritunnus väliltä 0 ja 99. Audio Siirry audiovalikkoon. Aseta audiotason ominaisuudet. Katso lisätietoja sivulla 40. RS232 Mahdollistaa projektorin hallinnan RS232-ohjaimella. Linssityyppi Käytetään asennetun linssityypin asettamiseen. Tämä tehdään linssin iiriksen oikean toiminnan varmistamiseksi. Verkko Mahdollista projektorin hallinnan lähiverkossa (LAN) verkkoselaimella (Internet Explorer). Katso lisätietoja sivuilta 49. Lisäasetukset Suomi 40 Siirry Lisäasetukset-valikkoon. Valitse käynnistyksen aikana näkyvä näyttö. Katso lisätietoja sivulla 47.

41 Asetukset Kieli Käyttäjän ohjaimet Kieli Valitse monikielinen näyttövalikko. Paina ENTER ( ) siirtyäksesi alavalikkoon ja valitse haluamasi kieli Vasen ( ) tai Oikea ( ) -näppäimellä. 41

42 Käyttäjän ohjaimet Asetukset Signaali Taajuus Muuta näytön taajuus vastaamaan tietokoneen grafiikkakortin taajuutta. computer s graphics card. Ios kuvassa on pystysuora välkkyvä palkki. käytä tätä toimintoa sen korjaamiseen. Vaihe Vaihe synkronoi näytön signaaliajastuksen grafiikkakortin kanssa. Jos kuva on epävakaa tai se vilkkuu. käytä tätä toimintoa sen korjaamiseen. Vaakasijainti 4 Paina siirtääksesi kuvaa vasemmalle. 4 Paina siirtääksesi kuvaa oikealle. Pystysijianti 4 Paina siirtääksesi kuvaa alas. 4 Paina siirtääksesi kuvaa ylös. Suomi 42

43 Käyttäjän ohjaimet Asetukset Turvallisuus Turva-ajastin Siirry Turva-ajastin-alavalikkoon. v Asennukseen siirtymiseen ei tarvita ASETUKSET Turvallisuus unlsee. Turvaajastin tai Suojaus-. asetukset otettu käyttöön. Anna kuukaudet. päivät ja tunnit. joiden ajan projektoria voidaan käyttää antamatta Asetukset. Poistuminen asetusvalikkoon aktivoi Turva-ajastimen. Kun turva-ajastin on aktivoitu. projektori vaatii salasanan antamista määritettyinä päivämäärinä ja aikoina virransaannin mahdollistamiseksi ja siirtymiseksi suojausvalikkoon. Jos projektori on käytössä ja turva-ajastin on aktiivinen. seuraava näyttö näkyy 60 sekuntia. ennen kuin salasanaa vaaditaan. 43

44 Käyttäjän ohjaimet Asetukset Turvallisuus v Jos salasana annetaan väärin kolme kertaa. laite sammuu automaattisesti 10 sekunnin kuluttua. Vahda salasana Käytä tätä alavalikkoa projektorin salasanan vaihtamiseen. 1. Valitse Vaihda salasana Turvallisuus-alavalikosta. Vahvista salasanan vaihtaminen -valintaikkuna tulee näyttöön. 2. Valitse Kyllä. 3. Anna oletussalasana <1> <2> <3> <4> <5>. Toinen salasananäyttö tulee näkyviin. v Jos uusi salasana ei täsmää. näyttöön tulee salasanaikkuna. 4. Anna uusi salasana kahdesti vaihdon varmennukseksi. Suomi 44

45 Käyttäjän ohjaimet Asetukset Turvallisuus Turva-asetukset Ota salasana käyttöön tai pois käytöstä. 4 Käytössänykyinen salasana vaaditaan virran kytkemiseksi projektoriin ja turvallisuusvalikkoon siirtymiseen. 4 Pois käytöstä salassanaa ei tarvita mihinkään toimintoon. Kun turvallisuus on käytössä. seuraava näyttö näkyy käynnistyksen yhteydessä ennen kuin pääsy turvallisuusvalikkoon sallitaan: 45

46 Käyttäjän ohjaimet Asetukset Audio Äänenvoimakkuus Paina pienentääksesi puheäänenvoimakkuutta. Paina suurentaaksesi puheäänenvoimakkuutta. Mykistä Vaihda audio päälle tai pois. 4 Pois kaiuttimen äänenvoimakkuus on kytketty päälle. 4 Päälle kaiuttimen äänenvoimakkuus on kytketty pois päältä. Suomi 46

47 Käyttäjän ohjaimet Asetukset / Lisäasetukset Logo Valitse käynnistyksen aikana näkyvä näyttö. 4 Optomalaitteen mukana toimitettu oletusaloitusnäyttö. 4..Käyttäjämukautettu kuvakaappaus. jossa käytetään Logon kaappaustoimintoa. Logon kaappaus Kaappaa näkyvä näyttö käytettäväksi käynnistysnäyttönä. 1. Näytä haluttu näyttö projektorilla. 2. Valitse Logon kaappaus Lisäasetukset-valikosta. Näkyviin tulee varmistusviesti. v Vain yksi käynnistysnäyttö voidaan tallentaa kerrallaan. Seuraavat kaappaukset korvaavat aiemmat tiedostot. joiden kokorajoitus on 1.5 Mt. 3. Valitse OK. Näytön kaappaus käynnissä. Kun olet valmis. näyttöön tulee viesti Näytön kaappaus onnistui. Kaapattu näyttö on tallennettu nimelläkäyttäjä Logo-valikossa. Close Caption Valitse näyttö. jossa closed captioning näytetään. 4 Pois toimitukseen kuuluva oletusasetus..cc1 I CC2 suljettu tekstitysteksti näytetään. jos käytettävissä. 4 47

48 Käyttäjän ohjaimet Asetukset RS232 RS-232 Siirry RS232:n alivalikkoon painamalla Enter-painiketta ja valitse vasemmalla ( ) tai oikealla ( ) nuolinäppäimellä haluamasi RS232-hallinta. Jos valitset Verkko. näyttöön tulee seuraava viesti:. Suomi 48

49 Asetukset Verkko Käyttäjän ohjaimet Verkko Voit ottaa verkkoasetukset käyttöön painamalla Enter. Jos yhteys on saatu luotua. näyttövalikossa näkyy seuraava valintaikkuna. 4 Verkon tila Näyttää verkkotiedot. 4 DHCP: Päälle: Anna projektorille IP-osoite automaattisesti DHCP-palvelimelta. Pois: Anna IP-osoite manuaalisesti. 4 IP-osoite Valitse IP-osoite Aliverkon peite Valitse aliverkon peitteen numero Yhdyskäytävä Valitse projektoriin liitetyn verkon oletusyhdyskäytävä. DNS Valitse DNS-numero. Käytä Ota valinta käyttöön painamalla Enter. 49

50 Käyttäjän ohjaimet Valinnat Lähteen lukitus Lukitse nykyinen lähde ainoaksi käytössä olevaksi. vaikka kaapeli olisi irti. 4 Päällävain nykyinen lähde tunnistetaan kuvalähteeksi. 4 Poiskaikki lähteet. jotka on valittu kohdassa Kuva Lisäasetukset Kuvalähteet tunnistetaan kuvalähteiksi. Suuri korkeus Säädä tuulettimen nopeus olosuhteita vastaavaksi. 4 Päällälisää tuulettimen nopeutta tiloissa. joissa on korkea lämpätila tai kosteutta. tai jotka sijaitsevat korkealla paikalla. 4 Poisnormaali tuulettimen nopeus normaaleissa olosuhteissa. Tiedon piilotus Piilottaa informatiiviset viestit heijastetulta näytöltä. 4 Päällätilaviestejä ei näy näytöllä käytön aikana. 4 Pois tilaviestit näkyvät normaalisti näytöllä käytön aikana. Näppäimistölukko Lukitsee projektorin yläpaneelin painikkeet. 4 Päällä varoitusviesti varmistaa näppäimistön olevan lukittu. Suomi 50 4 Poisprojektorin näppäimistö toimii normaalisti.

51 Valinnat Käyttäjän ohjaimet Taustaväri Valitse haluttu taustaväri projisoidulle kuvalle. kun lähdettä ei ole löydetty. Lisäasetukset Siirry Lisäasetukset-valikkoon. Katso lisätietoja sivulla 52. Lampun asetukset Siirry Lampun asetukset -valikkoon. Katso lisätietoja sivulla Palautus Palauta kaikki asetukset tehdasasetuksiksi. 51

52 Käyttäjän ohjaimet Valinnat Lampun asetukset Suorakäynnistys Ota Suorakäynnistys käyttöön tai pois käytöstä. 4 Päälläprojektori käynnistyy automaattisesti. kun virta kytketään. 4 Pois - projektori on käynnistettävä kuten normaallisti. Autom. sammutus Aseta automaattisen sammutuksen aika. Projektori sammuttaa lampun automaattisesti 30 minuutin oletuksena. kun signaalia ei saada. Seuraava varoitus näkyy 60 sekuntia ennen virran katkaisua. Uniajastin Aseta uniajastimen aika. Projektori sammuu määritetyn epäaktiivisuusajan kuluttua (signaalista riippumatta). Seuraava varoitus näkyy 60 sekuntia ennen virran katkaisua. Virtatila Aseta projektori säästötilaan tai aktiiviseen tilaan. Suomi 52

53 Käyttäjän ohjaimet Valinnat Lampun asetukset Lampputunnit Näyttää tuntimäärän. jonka lamppu on ollut aktiivinen. Tämä kohta on vain katsottavissa. Lamppumuistutus Ota lamppuaikamuistus käyttöön tai pois käytöstä. 4 Päällä näyttöön tulee varoitusviesti. kun lamppuaikaa on jäljellä alle 30 tuntia. 4 Poisvaroitusviestiä ei näytetä. Kirkastila Valitse lampun kirkastila. 4 Kirkastehdasasetus. 4 Normaali - pienennä kirkkausasetusta lamppuiän säästämiseksi. 53

54 Käyttäjän ohjaimet Valinnat Lampun asetukset Lampun nollaus Kun olet vaihtanut lampun. nollaa lamppulaskuri. jotta se ilmaisee tarkasti uuden lamppuiän. 1. Valitse Lampun nollaus. Näkyviin tulee varmistusviesti. 2. Valitse Kyllä nollataksesi lamppulaskurin nollaan. Suomi 54

55 Käyttäjän ohjaimet v Projektori kytketään verkkoon tavallisella Ethernet-johdolla. v Tietokone kytketään suoraan projektoriin ristiinkytketyllä Ethernet-johdolla. Verkko/RJ-45 Yksinkertaisuuden ja helppokäyttöisyyden vuoksi Optoma-projektoreissa on monia verkko- ja etähallintatoimintoja. Projektorin Verkko/RJ-45-toiminnolla verkon kautta voi esimerkiksi hallita seuraavia: Virta päälle/pois. kirkkaus- ja kontrastiasetukset. Lisäksi projektorin tilatiedot. kuten: videolähde. äänen mykistys jne. Verkko/RJ Kytke RJ-45-johto projektorin ja tietokoneen (kannettava) RJ-45-portteihin. 2. Valitse tietokoneelta (kannettava) Start ->Käynnistä -> Ohjauspaneeli -> Verkkoyhteydet. 55

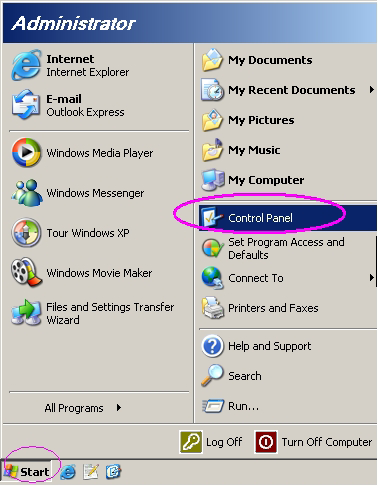

56 Käyttäjän ohjaimet 3. Napsauta oikealla painikkeella Lähiverkkoyhteys ja valitse Ominaisuudet. 4. Valitse Properties (Ominaisuudet) -ikkunasta Yleiset -välilehti ja valitse Internet-protokolla -kohtaan TCP/IP. 5. Valitse Ominaisuudet. 6. Kirjoita IP-osoite ja aliverkon peite ja paina OK. Suomi 56

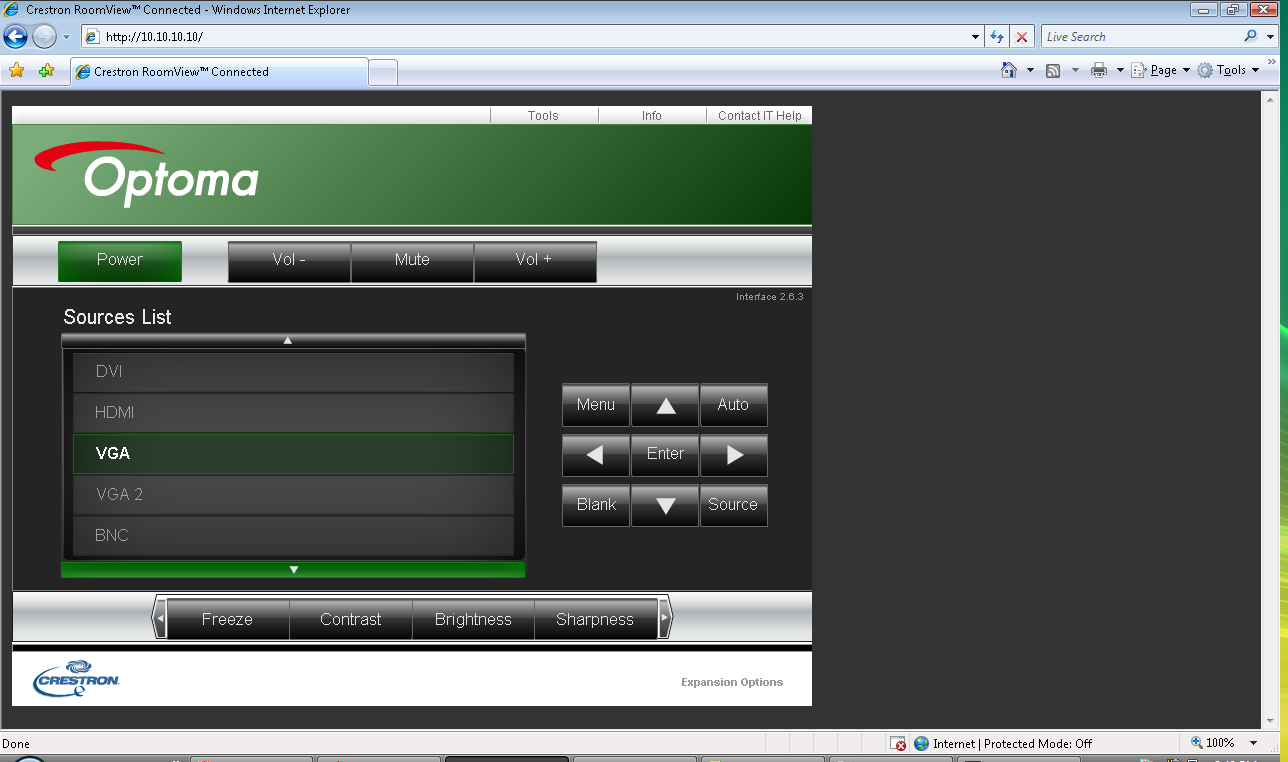

57 7. Paina projektorin Valikko-painiketta. 8. Valitse Näyttövalikko -> Asetukset -> Verkko -> Käytössä. 9. Kirjoita seuraavat: 4 IP-osoite: Aliverkon peite: Yhdyskäytävä: Käyttäjän ohjaimet DNS: Vahvista asetukset painamalla Apply (Käytä) /Enter. 11. Avaa verkkoselain (esim. Microsoft Internet Explorer ja Adobe Flash Player 9.0 tai uudempi). 12. Kirjoita osoiteriville IP-osoite: Paina Käytä-painiketta. Projektori on asetettu etähallintaa varten. Verkko/RJ-45-toiminto näkyy seuraavasti. v Saat lisätietoja osoitteesta crestron.com 57

58 Liitteet Vianetsintä/. Näyttövalikon ohje Jos kohtaat ongelmia käyttäessäsi projektoria. katso seuraavia ohjeita. Jos ongelma ei poistu. ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskuksee. Kuvaongelmat Ruudulle ei ilmesty kuvaa Suomi 58 4 Va rmista. että kaikki kaapelit ja virtakytkökset on liitetty kunnolla Asennus-osiossa kuvatulla tavalla. 4 Tarkista. etteivät liittimien nastat ole taipuneita tai murtuneita.

59 Liitteet 4 Tarkista. että projektorin lamppu on asennettu kunnolla. Katso Lampun vaihtaminen -osio. 4 Varmista. että olet poistanut linssinsuojuksen. ja että projektori on päällä. Osittainen. vierivä tai väärin näkyvä kuva 4 Paina kaukosäätimen Re-Sync -painiketta. 4 Jos käytät PC-tietokonetta: Windows XP: 1. Avaa Oma tietokone-kuvake. Ohjauspaneeli-kansio ja kaksoisnapsauta sitten Näyttö-kuvaketta. 2. Valitse Asetukset-välilehti. 3. Tarkista. että näytön resoluutio on pienempi tai yhtä suuri kuin UXGA (1600 x 1200). 4. Napsauta Lisäasetukset-painiketta. Jos projektori ei vieläkään heijasta koko kuvaa. sinun on vaihdettava myös käyttämäsi monitorinäyttö. Toimi seuraavien vaiheiden mukaisesti. 5. Varmista. että resoluutioasetus on pienempi tai yhtäsuuri kuin UXGA.(1600 x 1200). 6. Valitse Vaihda-painike Näyttö-välilehdellä. 7. Napsauta Näytä kaikki laitteet. Valitse sitten SP-ruudussa Standardinäyttötyypit ja valitse tarvitsemasi piirtotarkkuus kohdassa "Mallit". 8. Tarkista. että näytön resoluutioasetus on pienempi tai yhtä suuri kuin UXGA (1600 x 1200). (*) 59

60 Liitteet 4 Jos käytät Notebookia: 1. Noudata edellä annettuja ohjeita säätäessäsi tietokoneen resoluutiota. 2. Paina Aseta tulostusasetukset. Esimerkki: [Fn]+[F4] Jos kohtaat vaikeuksia vaihtaessasi monitorisi piirtotarkkuutta tai jos monitori pysähtyy. käynnistä kaikki laitteet ja projektori uudelleen. Suomi 60

61 Liitteet Notebook- tai PowerBook-tietokoneen näyttö ei näytä esitystä 4 Jos käytät Notebookia: Jotkin Notebook-tietokoneet saattavat kääntää omat näyttönsä pois päältä. kun toinen näyttölaite on käytössä. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta. Kuva on epävakaa tai vilkkuu 4 Käytä toimintoa Vaihe sen korjaamiseen. Katso lisätietoja sivulla Vaihda tietokoneesi väriasetuksia. 61

62 Liitteet Kuvassa on pystysuora. vilkkuva palkki 4 Käytä Taajuus-toimintoa sen säätämiseen. Katso lisätietoja sivulla Tarkista ja aseta uudelleen grafiikkakorttisi näyttötila. jotta se on yhteensopiva projektorin kanssa. Kuva ei ole tarkka 4 Tarkista onko linssinsuojus poistettu. 4 Säädä kuvaa projektorin linssin tarkennusrenkaalla. 4 Varmista. että heijastusnäyttö sijaitsee vaaditulla etäisyydellä projektorista. Katso lisätietoja sivulla Kuva on venynyt näytettäessä 16:9 DVD:tä Kun toistat anamorfista DVD:tä tai 16:9 DVD:tä. projektori näyttää parhaan kuvan 16:9 muodossa. Jos toistat 4:3 -muotoista DVD:tä. vaihda muoto 4:3 :ksi projektorin näyttövalikossa. Jos kuva on yhä venynyt. säädä kuvasuhdetta seuraavalla tavalla: 4 Aseta näyttömuoto 16:9 (leveä) muotosuhdetyypiksi DVDsoittimessa. Kuva on liian pieni tai iso 4 Säädä zoomausrengasta projektorin päällä. 4 Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. 4 Paina [Valikko]-painiketta kaukosäätimisessä tai projektorin pa neelissa. siirry kohtaan Näyttö Muoto ja kokeile eri asetuksia. Suomi 62
