1 Sisältö Sisältö...1 Käyttöhuomautus...2 Turvallisuustietoja...2 Varotoimet...3 Silmän turvallisuusvaroitukset...5 Tuoteominaisuudet...5 Esittely...6 Pakkaus...6 Tuotekuvaus...7 Pääyksikkö... 7 Ohjauspaneeli... 8 Tulo-/lähtöliitännät... 9 Kaukosäädin Asennus...11 Projektorin liittäminen...11 Tietokoneeseen/kannettavaan liittäminen Videolähteisiin liittäminen Projektorin kytkeminen päälle/pois päältä...13 Projektorin kytkeminen päälle Projektorin kytkeminen pois päältä Varoitusvalo Heijastetun kuvan säätäminen...15 Projektorin korkeuden säätäminen Heijastetun kuvan säätäminen Projektion kuvakoon asettaminen Käyttäjän ohjaimet...18 Ohjauspaneeli ja kaukosäädin...18 Ohjauspaneeli Kaukosäädin Näyttövalikot...21 Käyttö Valikon rakenne KUVA KUVA Lisäasetukset NÄYTTÖ NÄYTTÖ 3D ASETUKSET ASETUS Turvallisuus ASETUS Signaali ASETUKSET Ääniasetukset VALINNAT VALINNAT Lisäasetukset VALINNAT LAMPPUASETUKSET Liitteet...40 Vianmääritys...40 Lampun vaihtaminen...45 Yhteensopivuustilat...47 Tietokoneen yhteensopivuus Videoyhteensopivuus D sisääntulo yhteensopivuus RS-232-komennot ja protokollatoimintoluettelo...50 RS-232-nastamääritykset RS-232-protokollatoimintoluettelo Kattoasennus...54 Optoman maailmanlaajuiset toimistot...55 Säädös- ja turvallisuushuomautukset. 57 1

2 Käyttöhuomautus Turvallisuustietoja Tasasivuisessa kolmiossa olevan nuolipäisen salamaniskun tarkoitus on varoittaa käyttäjää eristämättömästä, tuotteen kotelon sisässä olevasta vaarallisesta jännitteestä, joka on riittävän suuri muodostamaan sähköiskun vaaran. Huutomerkki tasasivuisen kolmion sisällä on tarkoitettu osoittamaan käyttäjälle tärkeät käyttö- ja ylläpito- tai huolto-ohjeet laitteen mukana tulevissa asiakirjoissa. VAROITUS: ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE PIENENTÄÄKSESI SÄHKÖISKUN TAI TULIPALON VAARAA. KOTELON SISÄLLÄ ON VAARALLISEN KORKEITA JÄNNITTEITÄ. ÄLÄ AVAA KOTELOA. TURVAUDU HUOLLOSSA VAIN PÄTEVÄÄN HUOLTOHENKILÖSTÖÖN. Luokan B säteilyrajat Tämä luokan B laite on kaikkein Kanadan häiriötä aiheuttavien laitteiden säädösten mukainen. Tärkeä turvaohje 1. Älä tuki tuuletusaukkoja. Jotta voisit varmistaa projektorin luotettavan käytön ja suojata sitä ylikuumenemiselta, on suositeltavaa asentaa se sijaintiin, jossa sen tuuletus ei esty. Älä esimerkiksi aseta projektoria täydelle kahvipöydälle, sohvalle, sänkyyn jne. Älä aseta projektoria syvennykseen, kuten kirjahyllyyn tai hyllyyn, joka rajoittaa ilman virtausta. 2. Älä käytä projektoria lähellä vettä tai kosteissa paikoissa. Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. 3. Älä asenna laitetta lähelle lämmönlähteitä (esim. lämpöpattereita, lämmittimiä ja liesiä) tai muita lämpöä tuottavia laitteita (esim. vahvistimia). 4. Puhdista vain kuivalla liinalla. 5. Käytä vain valmistajan määrittämiä liitäntöjä/lisälaitteita. 6. Älä käytä laitetta, jos se on fyysisesti vahingoittunut tai vaurioitunut. Fyysisiin vahinkoihin tai vaurioihin kuuluu (rajoittamatta): Laite on pudotettu. Virtajohto tai -pistoke on vahingoittunut. Nestettä on läikkynyt projektoriin. Projektori on ollut alttiina sateelle tai kosteudelle. Jotain on pudonnut projektorin sisään tai sisällä on jotain irtonaista. Älä yritä huoltaa laitetta itse. Kansien avaaminen saattaa altistaa sinut vaarallisille jännitteille tai muille vaaroille. Soita Optomalle ennen kuin lähetät laitteen korjattavaksi. 7. Älä anna esineiden tai nesteiden joutua projektorin sisään. Ne saattavat koskettaa vaarallisia jännitepisteitä tai oikosulkea osia, mistä saattaa seurata tulipalo tai sähköisku. 8. Katso projektorin kotelosta turvallisuuteen liittyvät merkinnät. 9. Vain pätevän huoltohenkilöstön tulee korjata laite. 2

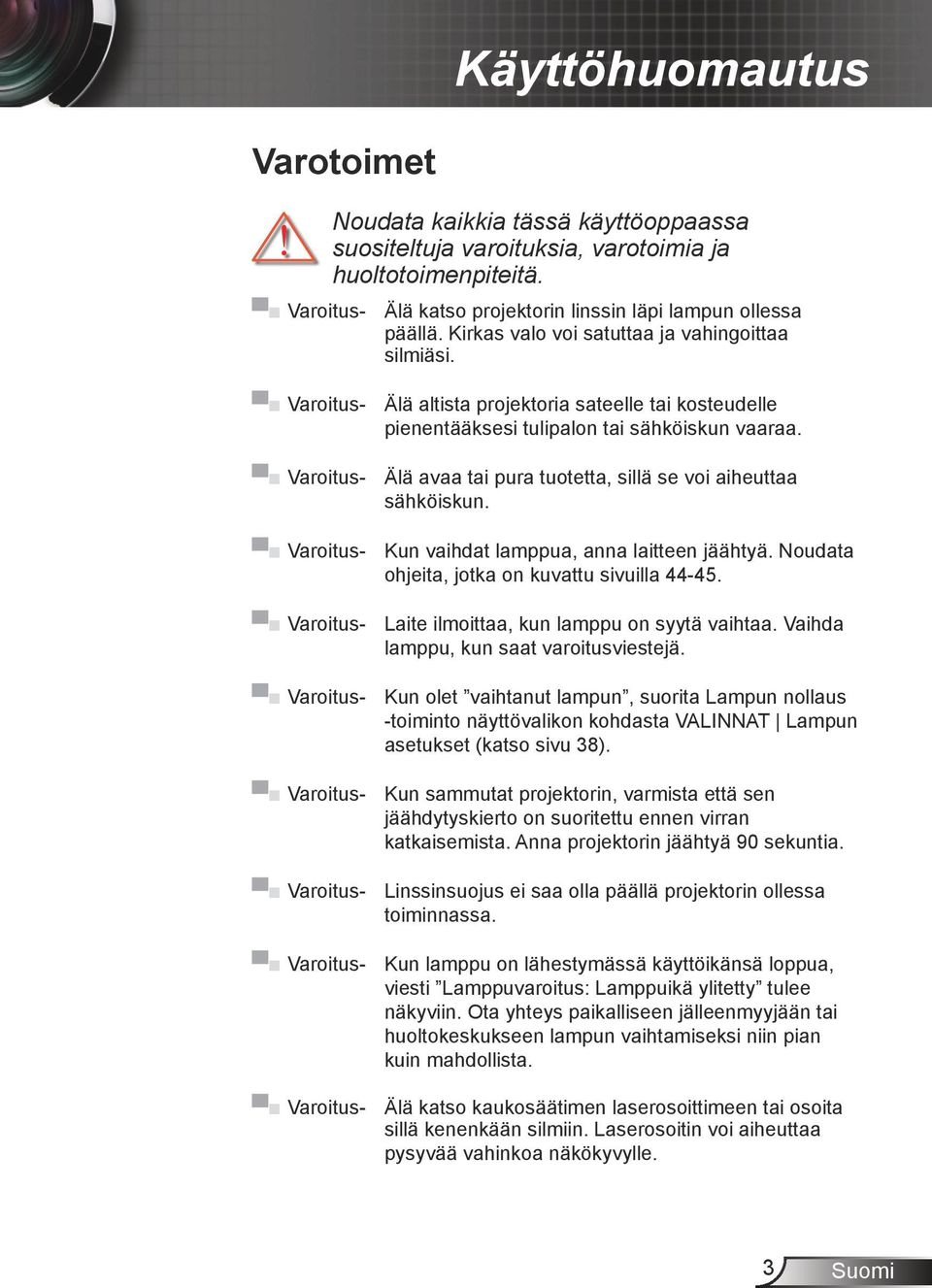

3 Käyttöhuomautus Varotoimet Noudata kaikkia tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä. Varoitus- Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo voi satuttaa ja vahingoittaa silmiäsi. Varoitus- Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Varoitus- Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun. Varoitus- Kun vaihdat lamppua, anna laitteen jäähtyä. Noudata ohjeita, jotka on kuvattu sivuilla Varoitus- Laite ilmoittaa, kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat varoitusviestejä. Varoitus- Kun olet vaihtanut lampun, suorita Lampun nollaus -toiminto näyttövalikon kohdasta VALINNAT Lampun asetukset (katso sivu 38). Varoitus- Kun sammutat projektorin, varmista että sen jäähdytyskierto on suoritettu ennen virran katkaisemista. Anna projektorin jäähtyä 90 sekuntia. Varoitus- Linssinsuojus ei saa olla päällä projektorin ollessa toiminnassa. Varoitus- Kun lamppu on lähestymässä käyttöikänsä loppua, viesti Lamppuvaroitus: Lamppuikä ylitetty tulee näkyviin. Ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. Varoitus- Älä katso kaukosäätimen laserosoittimeen tai osoita sillä kenenkään silmiin. Laserosoitin voi aiheuttaa pysyvää vahinkoa näkökyvylle. 3

4 Käyttöhuomautus Tee näin: Sammuta laite ja irrota virtapistoke pistorasiasta, ennen kuin puhdistat tuotteen. Käytä kotelon puhdistamiseen pehmeää, kuivaa kangasta, joka on kostutettu miedolla pesuaineella. Irrota virtajohto virtalähteestä, jos laitetta ei käytetä pitkään aikaan. Älä: Älä tuki laitteen ilmankiertoaukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä käytä seuraavanlaisissa olosuhteissa: - Äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä. Varmista, että huoneen lämpötila on 5-35 C. Suhteellisen kosteuden on oltava 5-35 C, 80 % (maks.), ei-kondensoituva. - Pölyisessä tai likaisessa ympäristössä. - Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. - Suorassa auringonvalossa. 4

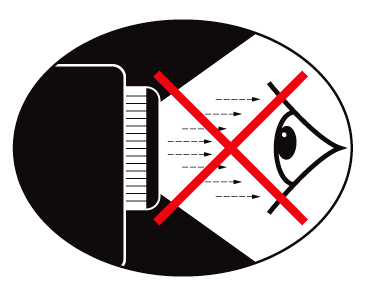

5 Käyttöhuomautus Silmän turvallisuusvaroitukset Vältä aina katsomasta suoraan projektorin säteeseen. Ole selin säteeseen niin paljon kuin mahdollista. Kun projektoria käytetään luokkahuoneessa, valvo oppilaita asianmukaisesti, kun heitä pyydetään osoittamaan jotakin ruudulta. Vähennä ympäristön hajavaloa huoneen verhoilla lampun tarvitseman virran minimoimiseksi. Tuoteominaisuudet WXGA (1280 x 800)-natiiviresoluutio HD-yhteensopiva 1080p-tuki BrilliantColor TM -tekniikka Turvapalkki ja Kensington-lukko RS-232-hallinta Nopea sammutus Sisäinen kaiutin 5

6 Esittely Pakkaus Pura pakkaus ja tarkista sisältö. Varmista, että kaikki seuraavat osat ovat pakkauksessa. Jos jotakin puuttuu, ota yhteyttä lähimpään asiakaspalvelukeskukseen. Projektori ja linssinsuojus Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. 2 AAA-paristoa Asiakirjat: Käyttöopas Takuukortti Pikaopas W EEE-kortti (vain EMEA) 6 Virtajohto 1,8 m Infrapunakaukosäädin VGA-kaapeli 1,8 m VGA/RCA adapteri

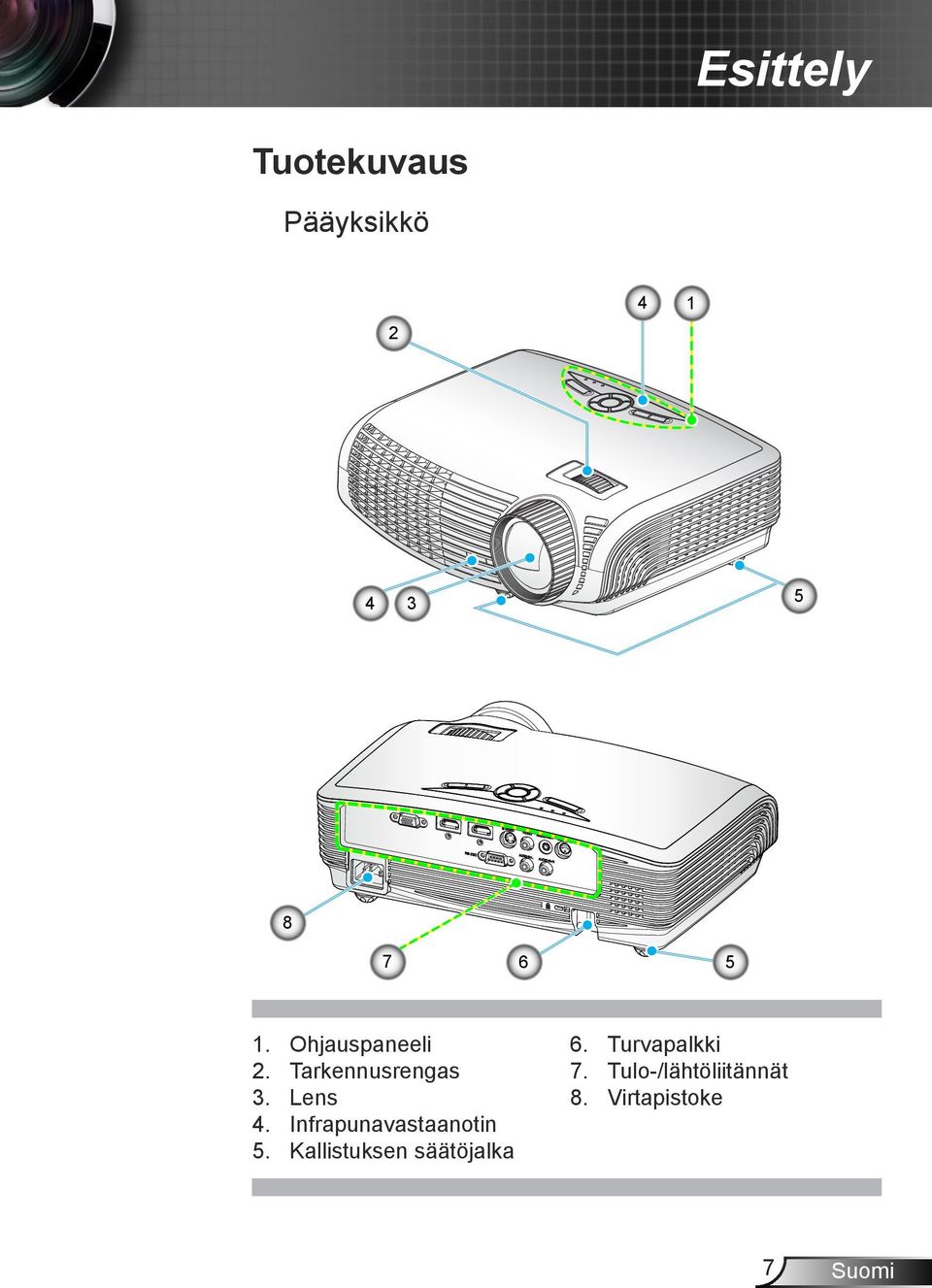

7 Esittely Tuotekuvaus Pääyksikkö Ohjauspaneeli Tarkennusrengas Lens Infrapunavastaanotin Kallistuksen säätöjalka Turvapalkki 7. Tulo-/lähtöliitännät 8. Virtapistoke 7

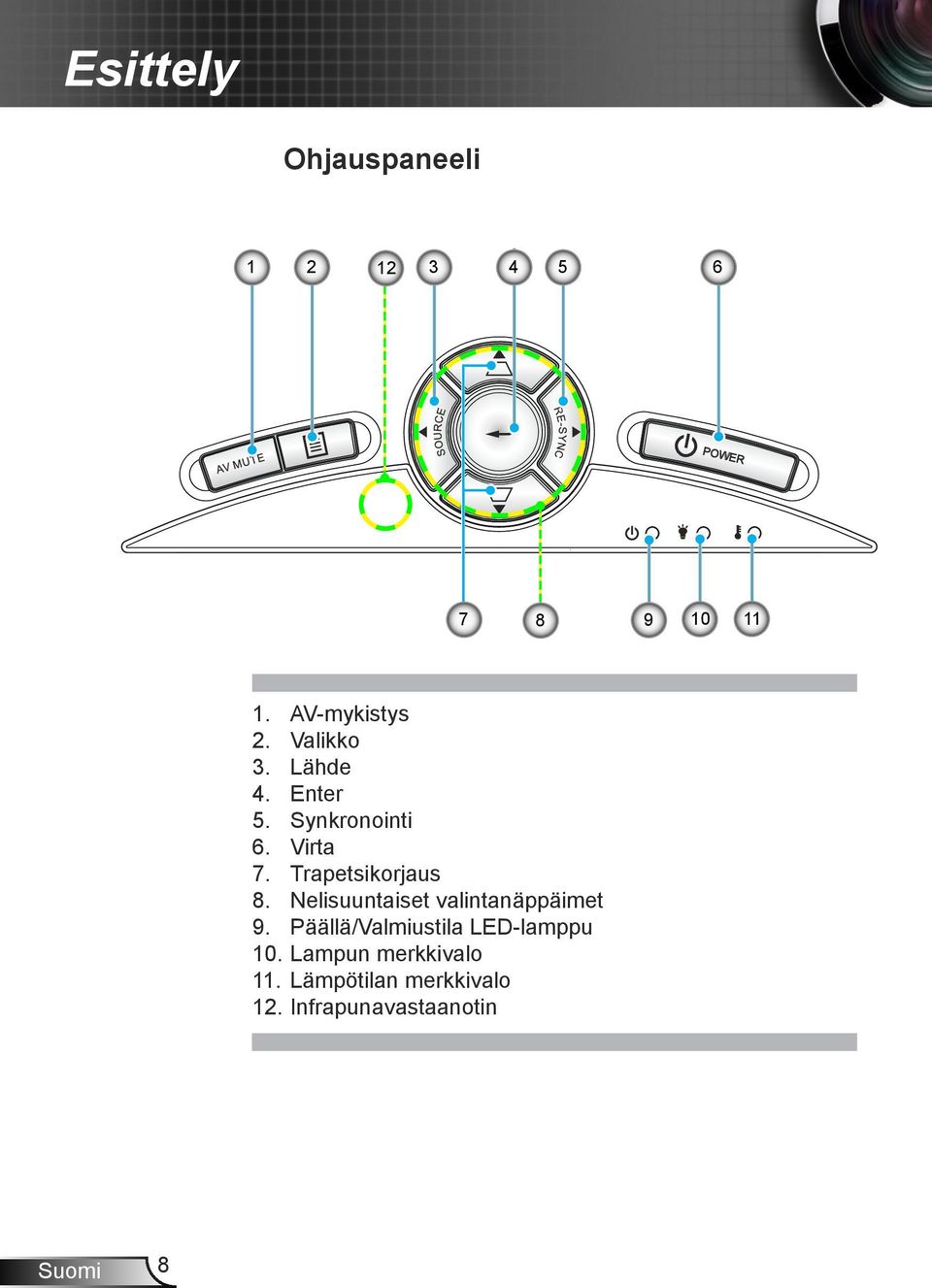

8 Esittely Ohjauspaneeli POWER AV-mykistys 2. Valikko 3. Lähde 4. Enter 5. Synkronointi 6. Virta 7. Trapetsikorjaus 8. Nelisuuntaiset valintanäppäimet 9. Päällä/Valmiustila LED-lamppu 10. Lampun merkkivalo 11. Lämpötilan merkkivalo 12. Infrapunavastaanotin 8

9 Esittely Tulo-/lähtöliitännät HDMI 1 HDMI 2 VGA / YPbPr S-VIDEO VIDEO AUDIO-OUT 3D SYNC Out (5V) AUDIO-IN-L AUDIO-IN-R RS VGA/YpbPr/liitäntä (Analoginen PC-signaali/komponenttivideon sisääntulo/ HDTV/YpbPr) 2. HDMI 1liitäntä 3. HDMI 2liitäntä 4. S-Videotuloliitäntä 5. Komposiittivideotuloliitäntä 6. Audio -tuloliitäntä (3,5 mm:n miniliitin) 7. 3D synk. tulo (5V) 8. Virtapistoke 9. RS-232-liitäntä (9 nastaa) 10. Vasen RCA äänen sisääntuloliitäntä 11. Oikea RCA äänen sisääntuloliitäntä 12. Kensington -lukkoportti 13. Turvapalkki 9

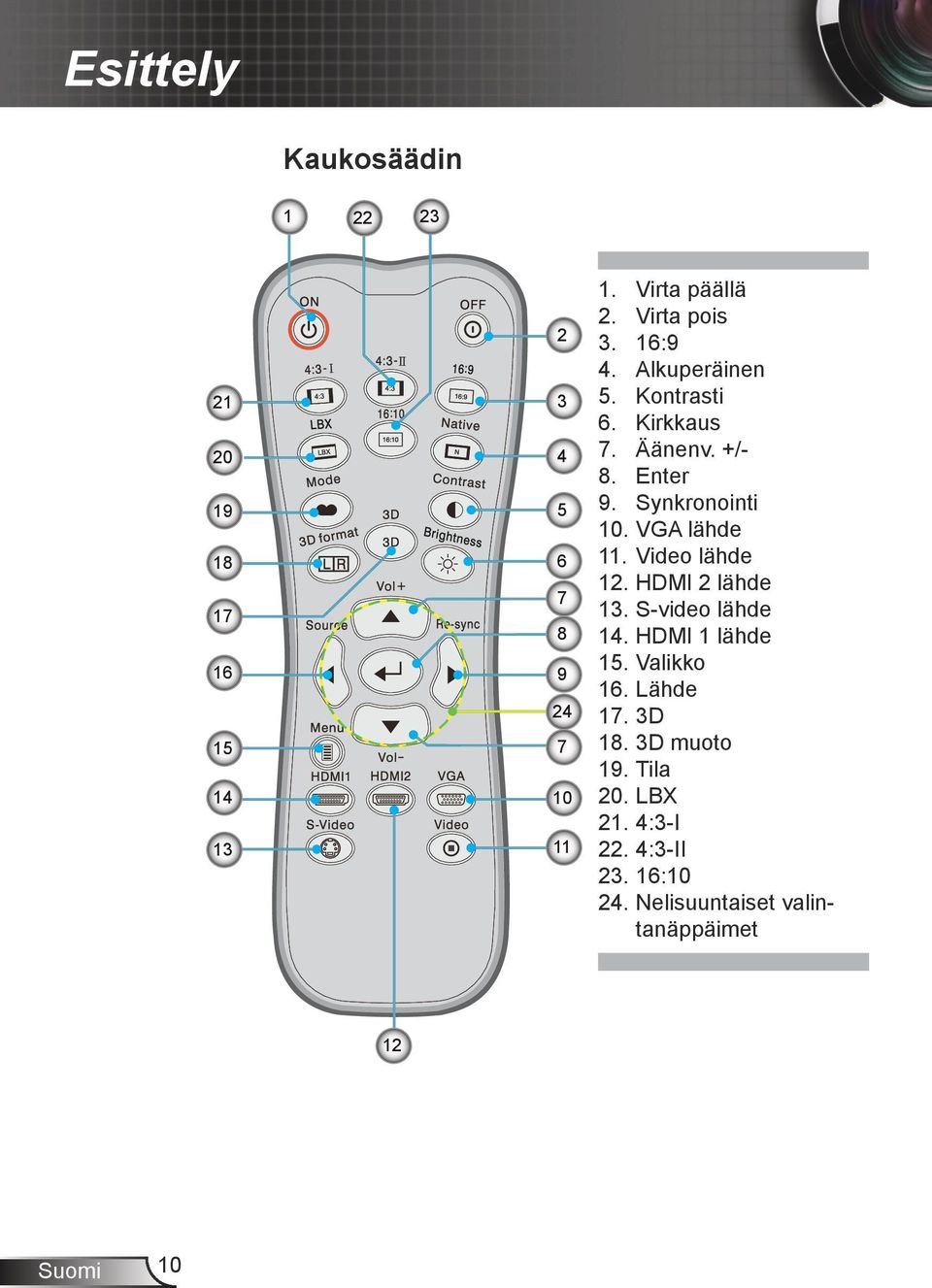

10 Esittely Kaukosäädin Virta päällä 2. Virta pois 3. 16:9 4. Alkuperäinen 5. Kontrasti 6. Kirkkaus 7. Äänenv. +/- 8. Enter 9. Synkronointi 10. VGA lähde 11. Video lähde 12. HDMI 2 lähde 13. S-video lähde 14. HDMI 1 lähde 15. Valikko 16. Lähde 17. 3D 18. 3D muoto 19. Tila 20. LBX 21. 4:3-I 22. 4:3-II : Nelisuuntaiset valintanäppäimet 12 10

11 E62405SP R Asennus Projektorin liittäminen Tietokoneeseen/kannettavaan liittäminen Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. 1 HDMI 1 HDMI 2 3D SYNC VGA / YPbPr S-VIDEO VIDEO AUDIO-OUT Out (5V) AUDIO-IN-L AUDIO-IN-R RS-232 (*) Valinnainen lisävaruste 1...Virtajohto 2...*DVI/HDMI-kaapeli 3...VGA-kaapeli 4... *RS-232-kaapeli 5...*Audiotulokaapeli 6... *Lähetinkaapeli 11

12 E62405SP R Asennus Videolähteisiin liittäminen DVD-soitin, tv-sovitin, HDTV-vastaanotin 6 S-Videolähtö Komposiittivideolähtö HDMI 1 HDMI 2 3D SYNC VGA / YPbPr S-VIDEO VIDEO AUDIO-OUT Out (5V) Äänen ulostulo 1 RS-232 AUDIO-IN-L AUDIO-IN-R Koska eri maissa on eri sovelluksia, joillakin alueillavoi olla eri lisävarusteita. (*) Valinnainen lisävaruste 1...Virtajohto 2...*HDMI-kaapeli 3...VGA/RCA adapteri 4... *S-Videokaapeli 5...*Komposiittivideokaapeli 6... *Audiokaapeliliitin/RCA 7... *Lähetinkaapeli 7 12

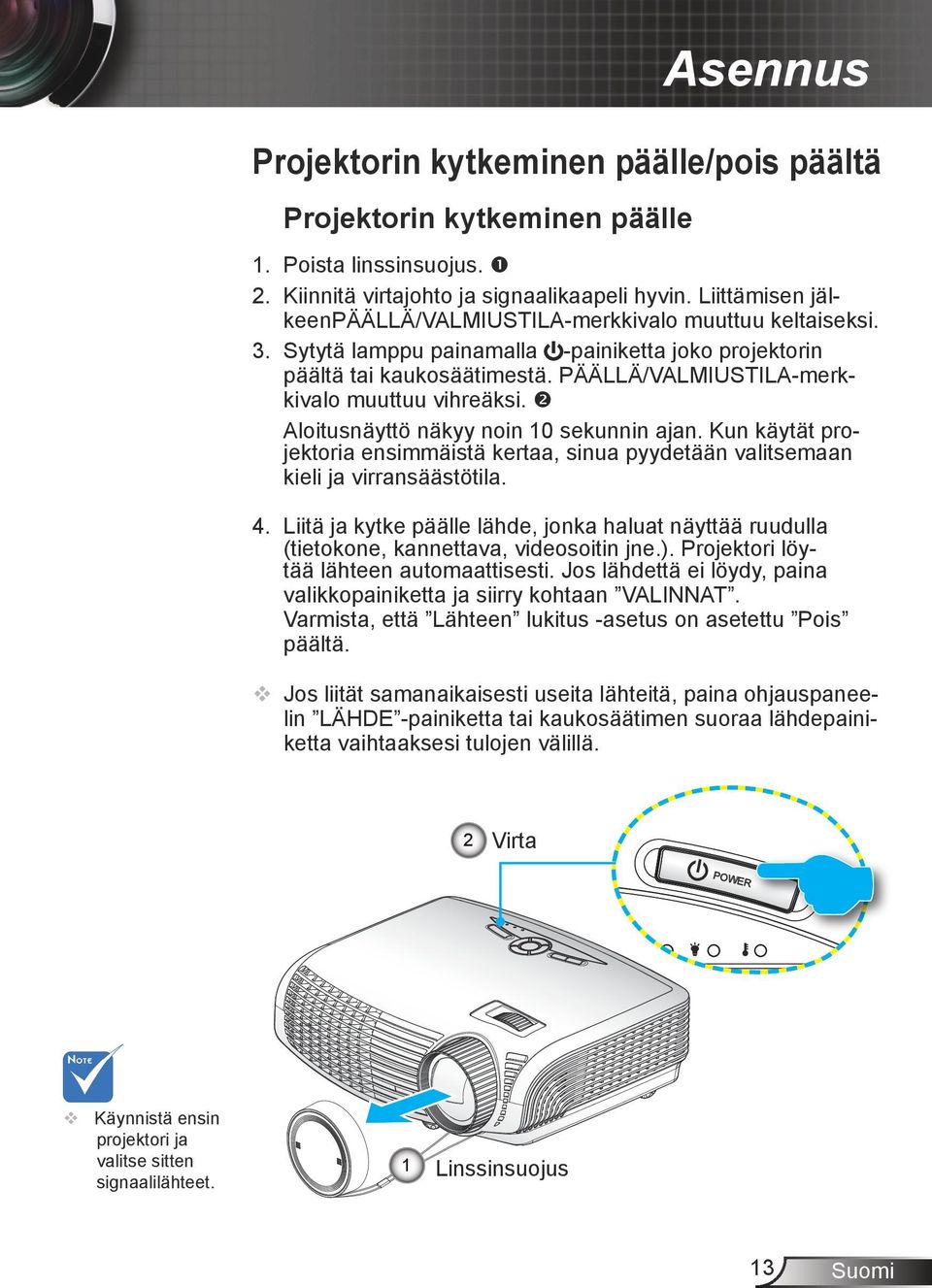

13 Asennus Projektorin kytkeminen päälle/pois päältä Projektorin kytkeminen päälle 1. Poista linssinsuojus. 2. Kiinnitä virtajohto ja signaalikaapeli hyvin. Liittämisen jälkeenpäällä/valmiustila-merkkivalo muuttuu keltaiseksi. 3. Sytytä lamppu painamalla -painiketta joko projektorin päältä tai kaukosäätimestä. PÄÄLLÄ/VALMIUSTILA-merkkivalo muuttuu vihreäksi. Aloitusnäyttö näkyy noin 10 sekunnin ajan. Kun käytät projektoria ensimmäistä kertaa, sinua pyydetään valitsemaan kieli ja virransäästötila. 4. Liitä ja kytke päälle lähde, jonka haluat näyttää ruudulla (tietokone, kannettava, videosoitin jne.). Projektori löytää lähteen automaattisesti. Jos lähdettä ei löydy, paina valikkopainiketta ja siirry kohtaan VALINNAT. Varmista, että Lähteen lukitus -asetus on asetettu Pois päältä. Jos liität samanaikaisesti useita lähteitä, paina ohjauspaneelin LÄHDE -painiketta tai kaukosäätimen suoraa lähdepainiketta vaihtaaksesi tulojen välillä. 2 Virta POWER Käynnistä ensin projektori ja valitse sitten signaalilähteet. 1 Linssinsuojus 13

14 Asennus Projektorin kytkeminen pois päältä 1. Kytke projektori päälle painamalla -painiketta kaukosäätimestä tai ohjauspaneelista. Seuraava viesti näytetään ruudulla. Vahvista painamalla -painiketta uudelleen, muuten viesti poistuu 15 sekunnin kuluessa. Kun painat -painiketta toistamiseen, projektori näyttää ajastinlaskurin ja sammuu. 2. Jäähdytystuulettimien toiminta jatkuu noin 10 sekunnin ajan ja PÄÄLLÄ/VALMIUSTILA-merkkivalo vilkkuu vihreänä. Kun PÄÄLLÄ/VALMIUSTILA-merkkivalo palaa tasaisesti keltaisena, projektori on siirtynyt valmiustilaan. Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes jäähdytyskierto on suoritettu ja laite mennyt valmiustilaan. Paina valmiustilassa -painiketta, jos haluat käynnistää projektorin uudelleen. 3. Irrota virtajohto pistorasiasta ja projektorista. 4. Älä käynnistä projektoria heti sen sammuttamisen jälkeen. Ota yhteyttä lähimpään huoltokeskukseen, jos projektorissa on näitä oireita. Katso lisätietoja sivuilta Varoitusvalo Kun varoitusosoittimet (katso seuraavasta) menevät päälle, projektori sammuu automaattisesti: Lampun merkkivalo palaa punaisena ja PÄÄLLÄ/ VALMIUSTILA -merkkivalo vilkkuu keltaisena. Lämpötilan merkkivalo palaa punaisena ja PÄÄLLÄ/ VALMIUSTILA -merkkivalo vilkkuu keltaisena. Tämä osoittaa, että projektori on ylikuumentunut. Tavallisissa oloissa projektori voidaan kytkeä takaisin päälle. Lämpötilan merkkivalo vilkkuu punaisena ja PÄÄLLÄ/ VALMIUSTILA -merkkivalo vilkkuu keltaisena. Irrota virtajohto projektorista, odota 30 sekuntia ja yritä uudelleen. Jos varoitusvalo syttyy uudelleen, ota yhteyttä lähimpään huoltokeskukseen apua varten. 14

15 Heijastetun kuvan säätäminen Projektorin korkeuden säätäminen Asennus Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla nostojalalla. 1. Paikanna projektorin alta säädettävä jalka, jota haluat muokata. 2. Nosta projektoria kääntämällä säädettävää rengasta myötäpäivään tai laske kääntämällä vastapäivään. Toista tarvittaessa muille jaloille. Kallistuksen säätöjalka Kallistuksen säätörengas 15

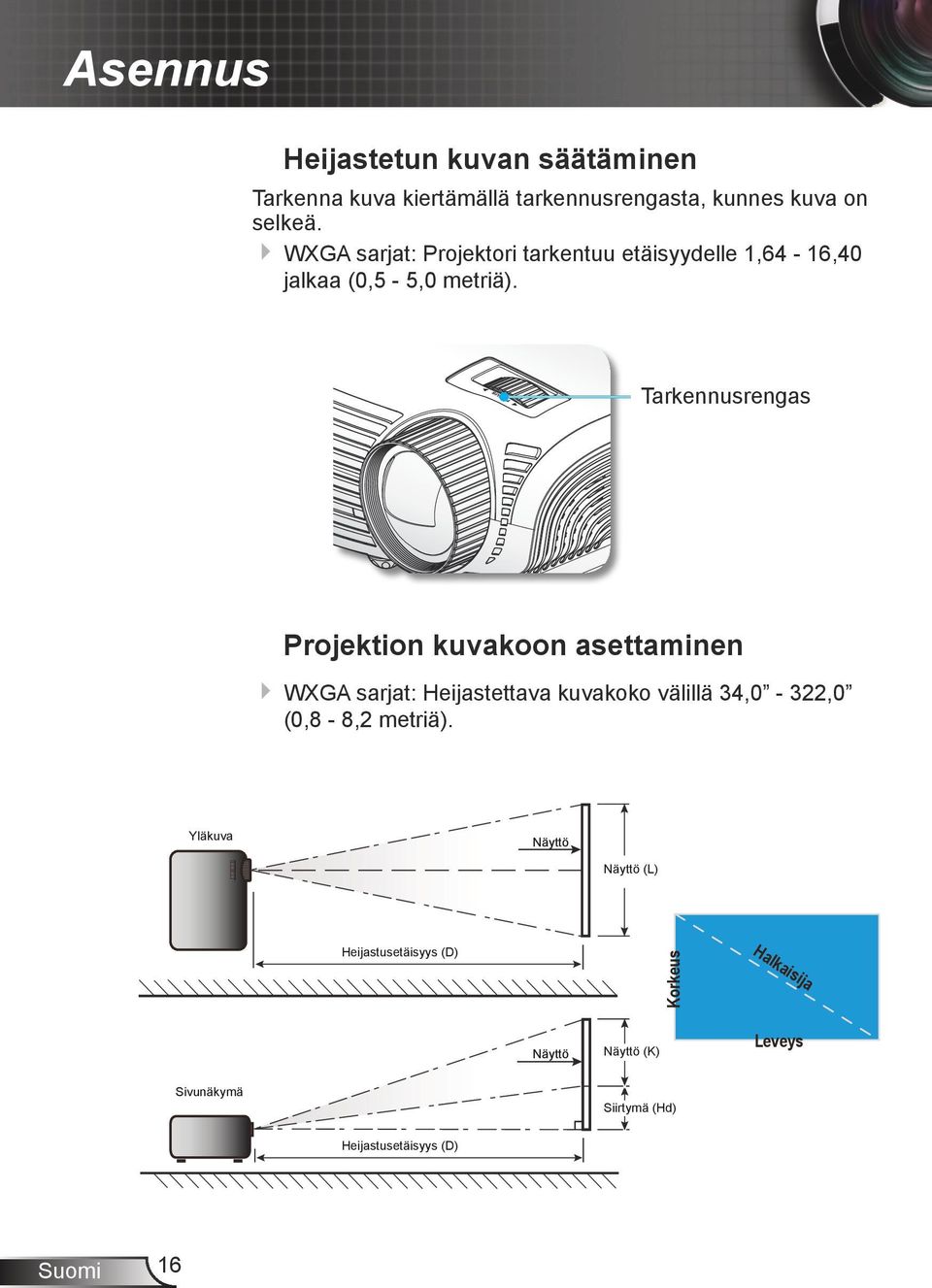

16 Asennus Heijastetun kuvan säätäminen Tarkenna kuva kiertämällä tarkennusrengasta, kunnes kuva on selkeä. WXGA sarjat: Projektori tarkentuu etäisyydelle 1,64-16,40 jalkaa (0,5-5,0 metriä). Tarkennusrengas Projektion kuvakoon asettaminen WXGA sarjat: Heijastettava kuvakoko välillä 34,0-322,0 (0,8-8,2 metriä). Yläkuva Näyttö Näyttö (L) Heijastusetäisyys (D) Korkeus Halkaisija Näyttö Näyttö (K) Leveys Sivunäkymä Siirtymä (Hd) Heijastusetäisyys (D) 16

17 Asennus WXGA Vinoittainen pituus (tuumaa) koko 16:10 näytölle Ruutu Koko L x K Heijastusetäisyys (D) (m) (tuumaa) (m) (jalka) Tämä taulukko on tarkoitettu vain viitteeksi käyttäjälle. Siirtymä (Hd) Leveys Korkeus Leveys Korkeus leveä leveä (m) (jalka) 36,30 0,78 0,49 30,78 19,24 0,56-0,06 0,20 44,00 0,95 0,59 37,31 23,32 0,68 2,24 0,07 0,24 60,00 1,29 0,81 50,87 31,80 0,93 3,05 0,10 0,33 70,00 1,51 0,94 59,35 37,10 1,09 3,56 0,12 0,38 80,00 1,72 1,08 67,83 42,40 1,24 4,07 0,13 0,44 90,00 1,94 1,21 76,31 47,69 1,40 4,58 0,15 0,49 100,00 2,15 1,35 84,79 52,99 1,55 5,09 0,17 0,55 120,00 2,58 1,62 101,75 63,59 1,86 6,10 0,20 0,66 150,00 3,23 2,02 127,19 79,49 2,33 7,63 0,25 0,82 180,00 3,88 2,42 152,62 95,39 2,79 9,16 0,30 0,99 250,00 5,38 3,37 211,98 132,49 3,88 12,72 0,42 1,37 302,00 6,50 4,07 256,07 160,04 4,68 15,36 0,50 1,65 362,00 7,80 4,87 306,94 191,84 5,61 18,41 0,60 1,98 17

18 Käyttäjän ohjaimet Ohjauspaneeli ja kaukosäädin Ohjauspaneeli POWER Ohjauspaneelin käyttäminen Virta SYNKRONOINTI Enter LÄHDE Valikko AV-MYKISTYS Katso sivuilta osiota Projektorin virran kytkeminen päälle/pois päältä. Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Vahvista valinta. Valitse tulosignaali painamalla LÄHDE -painiketta. Käynnistä näyttövalikko (OSD) painamalla Valikko - painiketta. Voit poistua näyttövalikosta painamalla Valikko -painiketta uudelleen. Kääntää videon ja audion hetkellisesti pois/päälle. Nelisuuntaiset valintanäppäimet Käytä painikkeita tai valinnan säätämiseen. kohtien valitsemiseen Kuvankorjaus Lampun merkkivalo Lämpötilan merkkivalo PÄÄLLÄ/ VALMIUSTILA LED-LAMPPU Säädä projektorin kallistuman aiheuttamaa kuvavääristymää painikkeella. (±40 astetta) Näyttää projektorin lampun tilan. Näyttää projektorin lämmön tilan. Osoittaa projektorin tilan. 18

19 Käyttäjän ohjaimet Kaukosäädin Kaukosäätimen käyttäminen Virta päällä Katso osiota Virta päällä sivulta 13 Virta pois Tila 4:3-I 4:3-II 16:9 16:10 LBX Alkuperäinen Kirkkaus Kontrasti Katso osiota Projektorin virran kytkeminen päälle/pois päältä sivulta 14. Valitse näyttötila seuraavista: teatteri, kirkas, valokuva, viittaus ja käyttäjä. Skaalaa kuvaa kuvasuhteessa 4:3-I (960 x 720). Skaalaa kuvaa kuvasuhteessa 4:3-II (1066 x 800). Skaalaa kuvaa kuvasuhteessa 16:9 (1280 x 720). Skaalaa kuvaa kuvasuhteessa 16:10 (1280 x 800). Pystytään katselemaan letterbox-mustapalkitettua ei-anamorfiinisesti korostettua elokuvaa koko näytön laajuudella. Osa alkuperäisestä kuvasta häviää, jos kuvasuhde on pienempi kuin 2.35:1. Sisääntulolähde esitetään ilman skaalausta. Säädä kuvan kirkkautta. Säätelee kuvan vaaleimpien ja tummimpien kohtien välisiä sävyeroja. 3D muoto 3D 3D signaalin lähettäminen 3D muotona. Paina 3D kytkeäksesi 3D OSD-valikon päälle/pois päältä. 19

20 Käyttäjän ohjaimet Kaukosäätimen käyttäminen Äänenv. +/ Äänenv. - Säädä lisäämällä/vähentämällä äänenvoimakkuutta. Enter Lähde Synkronointi Valikko HDMI 1 HDMI 2 VGA S-Video Video Nelisuuntaiset valintanäppäimet Vahvista valinta. Valitse tulosignaali painamalla Lähde - painiketta. Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia. Esitä tai poista näytölle tulevat projektorin näyttövalikot. Paina HDMI 1 valitaksesi lähteeksi HDMI 1-kytkentä. Paina HDMI 2 valitaksesi lähteeksi HDMI 2-kytkentä. Paina VGA valitaksesi lähteeksi VGA/ SCART/YPbPr-kytkentä. Paina S-Video valitaksesi S-videon lähteen. Painamalla Video-painiketta voit valita komposiittivideolähteen. Käytä painikkeita kohtien valitsemiseen tai valinnan säätämiseen.. 20

21 Näyttövalikot Käyttäjän ohjaimet Projektorissa on monikielisiä näyttövalikkoja, joiden avulla voit säätää kuvia ja muuttaa useita asetuksia. Projektori löytää lähteen automaattisesti. Käyttö 1. Avaa näyttövalikko painamalla Valikko-painiketta kaukosäätimestä tai projektorin näppäimistöstä. 2. Kun näyttövalikko tulee näkyviin, voit valita päävalikon kohteita näppäimillä. Tehdessäsi valinnan tietyllä sivulla, siirry alivalikkoon painamalla - tai Enter-näppäintä. 3. Valitse haluamasi kohta näppäimillä ja säädä sitten asetuksia näppäimillä. 4. Valitse seuraava säädettävä kohta alivalikosta ja säädä sitä edellä kuvatulla tavalla. 5. Vahvista valinta painamalla Enter -painiketta, jolloin näyttö palaa päävalikkoon. 6. Voit poistua painamalla VALIKKO -painiketta uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alivalikko Asetukset 21

22 Käyttäjän ohjaimet Valikon rakenne Main Menu Kuva NÄYTTÖ ASETUKSET Sub Menu Näyttötila Elokuva / Kirkas / Esitys / Riistan / Liitutaulu / Luokkahuone / 3D / Käyttäjä Kirkkaus -50 ~ +50 Kontrasti -50 ~ +50 Terävöitys 1~15 #1 Väri -50 ~ +50 #1 Sävy -50 ~ +50 Lisäasetukset Gamma Elokuva / Video / Grafiikka / Standardi BrilliantColor 0~10 Värilämpötila Lämmin / Keski / Viileä Väri Punainen vahvistus / Vihreä vahvistus / Sininen vahvistus / Punainen säätö / Vihre ä säätö / Sininen säätö / Syaani / Magenta / Keltainen / Alkuasetukset / Lopeta Väriavaruus AUTO / RGB / YUV #2 AUTO / RGB (0-255) / RGB (16-235) / YUV Tulolähde VGA / S-Video / Video/ HDMI 1 / HDMI 2 Lopeta Muoto 4:3-1 / 4:3-II / 16:9 / 16:10 / LBX / Alkuper äinen / AUTO Reunan maski 0~10 Zoomi -5 ~ +25 Pysty kuvan siirto -50 ~ +50 Pysty kuvankorjaus -40 ~ +40 3D 3D-tila DLP-linkki / VESA 3D 3D->2D 3D / L / R 3D-Muoto AUTO / SBS Mode / Top and Bottom / Frame Sequential #3 3D-synk. kääntö Päälle / Pois Lopeta Kieli English / Deutsch / Français / Italiano / Espa ñol / Português / Svenska / Nederlands / Norsk/Dansk / Polski / / Русский / ελ ληνικά / Magyar / Čeština / یعربي / فارس / 繁 體 中 文 / 简 体 中 文 / 日 本 語 /한국어 / ไทย / Türkçe Projisointi Valikon sijainti Settings #4 Signaali AUTO Ota käyttöön / Poista käytöstä Taajuus (VGA) -5~5 Vaihe (VGA) 0~63 Vaakasijainti (VGA) -5~5 Pystysijainti (VGA) -5~5 Lopeta 22

23 Käyttäjän ohjaimet Main Menu Sub Menu Settings ASETUKSET VALINNAT Turvallisuus Turvallisuus Päälle / Pois Turva-ajastin Kuukausi / Päivä / Tunti Vaihda salasana Lopeta Projektorin tunnus 0~99 Ääniasetukset Sisäänrakennettu kaiutin Päälle / Pois Mykistys Päälle / Pois Äänenvoimakkuus 0~10 Audiotulo Oletus / Audio / HDMI Lopeta Lähteen lukitus Päälle / Pois Korkea paikka Päälle / Pois Tiedon piilotus Päälle / Pois Näppäimistölukko Päälle / Pois Taustaväri Musta / Punainen / Sininen / Virheä / Valkoinen Testikuvio Ei mitään / Ruudukko / Valkoinen kuvio Lisäasetukset Suorakäynnistys Päälle / Pois Autom. Sammutus 0~180 Uniajastin (min) 0~995 Lopeta Lampun asetukset Lampputunnit Lamppumuistutus Päälle / Pois Kirkkaustaso Standardi / Kirkas Lampun nollaus Kyllä / Ei Lopeta Alkuasetukset Kyllä / Ei Huomaa että näytön näyttövalikot (OSD) vaihtelevat valitun signaalin tyypin ja käyttämäsi projektorin mallin mukaisesti. (#1) Väri ja Sävy ovat tuettuja vain videotilassa. (#2) Ainoastaan HDMI-lähteelle. (#3) 3D-synk. kääntö on käytettävissä vain, kun 3D on käytössä. (#4) Signaali on tuettu vain analogisella VGA (RGB) -signaalilla. 23

24 Käyttäjän ohjaimet KUVA Näyttötila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. 24 Esitys: Hyvä väri ja kirkkaus PC-tulosta. Kirkas: Maksimikirkkaus PC-tulosta. Teatteri: Kotiteatteria varten. Peli: pelitilalle. Liitutaulu: Valitse tämä tila, kun heijastat kuvaa liitutaululle (vihreä), jotta väriasetukset ovat optimaaliset. Luokkahuone: Suosittelemme tämän tilan käyttämistä, kun kuvaa heijastetaan luokkahuoneessa. Käyttäjä: Käyttäjän asetukset. 3D: 3D-tilan suositeltu asetus käytössä. Kaikki muut käyttäjän tekemät 3D-tilan säädöt tallennetaan tähän tilaan jatkossa käytettäväksi. Kontrasti Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Painamalla Painamalla Kirkkaus Säädä kuvan kirkkautta. Painamalla Painamalla voit vähentää kontrastia. voit lisätä kontrastia. voit tummentaa kuvaa. voit vaalentaa kuvaa.

25 Käyttäjän ohjaimet Väri ja Sävy ovat tuettuja vain videotilassa. Väri Säädä videokuvaa mustavalkoisesta täysvärikuvaan. Painamalla Painamalla Sävy voit vähentää kuvan värikylläisyyttä. voit lisätä kuvan värikylläisyyttä. Säädä punaisen ja vihreän väritasapainoa. Painamalla Painamalla Terävöitys Säädä kuvan terävyyttä. Painamalla Painamalla voit lisätä vihreän määrää kuvassa. voit lisätä punaisen määrää kuvassa. voit vähentää terävyyttä. voit lisätä terävyyttä. 25

26 Käyttäjän ohjaimet KUVA Lisäasetukset BrilliantColor Tämä säädettävä kohta käyttää uutta väriprosessointialgoritmia ja järjestelmätason parannuksia, jotka mahdollistavat korkeamman kirkkauden ja antavat samalla kuvalle luonnollisemmat, sävykkäämmät värit. Asteikko on Jos haluat voimakkaammin parannetun kuvan, säädä maksimiasetusta kohti. Saadaksesi pehmeämmän ja luonnollisemman kuvan, säädä minimiasetusta kohti. Gamma Sallii käyttäjän asentaa gammakäyrän tyypin. Käynnistysasetuksen ja hienosäädön jälkeen voit hyödyntää gammasäätöä optimoidaksesi tulevan kuvan laadun. Elokuva: kotiteatteria varten. Video: videota tai tv-lähdettä varten. Grafiikka: kuvalähdettä varten. Standardi: standardiasetuksille. Värilämpötila Jos asetettu kylmälle värille, kuva näyttää sinisemmältä (kylmä kuva) Jos asetettu lämpimälle värille, kuva näyttää punaisemmalta (lämmin kuva) 26

27 Käyttäjän ohjaimet Väriasetukset Paina siirtyäksesi seuraavaan valikkoon kuten alhaalla ja paina sitten tai valitaksesi osion. Punainen/Virheä/Sininen/Syaani/Magenta/Keltainen: Paina tai valitaksesi Punainen, Virheä, Sininen, Syaani, Magenta ja Keltainen väri. Aseta uudelleen: Valitse Kyllä palataksesi värisäädön tehdasasetuksiin. (*) Vain HDMI. Väriavaruus Valitse asianmukainen värimatriisityyppi seuraavista: AUTO, RGB, RGB (0-255) (*), RGB (16-235) (*) taiyuv. Tulolähde Käytä tätä valintaa, jos haluat ottaa tulolähteitä käyttöön/pois käytöstä. Painamalla voit siirtyä alivalikkoon ja valita, mitä lähteitä tarvitset. Vahvista valinta painamalla Enter. Projektori ei etsi tuloja, joita ei ole valittu. 27

28 Käyttäjän ohjaimet NÄYTTÖ Muoto Säädä kuvasuhde tämän toiminnon avulla. 4:3-I: Tämä muoto on 4:3-I-tulolähteille. 4:3-II: Tämä muoto on 4:3-II-tulolähteille. 16:9: Tämä muoto on 16:9-tulolähteille, kuten HDTV ja DVD, joita on parannettu laajakuvatelevisiota varten. 16:10: Tämä formaatti sopii 16x10 syötön lähteille kuten laajakuvakannettaville. LBX: Tämä formaatti sopii muille kuin 16 x 9, letterbox-lähteelle ja käyttäjille, jotka käyttävät ulkoista 16 x 9 linssiä esittääkseen 2.35:1 kuvasuhteen käyttämällä täyttä resoluutiota. Alkuperäinen: Tämä muoto näyttää alkuperäisen kuvan ilman skaalausta. AUTOMAATTINEN: Valitsee sopivan näyttömuodon automaattisesti. 28 Kuvasuhde (lähde havaittu) 4:3-I 4:3-II Muuta kuvan kokoa WXGA-malli 960 x 720 keskitetty 1066 x 800 keskitetty 16: x 720 keskitetty 16: x 800 keskitetty LBX Natiivi 1280 x 960 keskitetty, sen jälkeen hae keskiö 1280 x 800 kuvan esitykselle Muuttaa alkuperäisen kuvan kokoa ylläolevan kuvauksen mukaisesti, eikä kuvapistetarkkuuden mukaisesti.

29 Käyttäjän ohjaimet Jokaisella I/O on erilainen Reunan maski - korjausasetus. Reunan maski - korjausasetus ja Zoomi eivät toimi samanaikaisesti Yksityiskohtia LBX tilasta: 1. Jotkut Letter-box DVD:t eivät ole sovitettu 16 x 9 TV:lle. Tällöin kuva ei näy oikeana kun esitystilana on 16:9. Tässä tilanteessa voit kokeilla 4:3 tilaa DVD:n katseluun. Jos sisältö ei ole kokoa 4:3, mustat palkit tulevat näkyviin 16:9 kuvan sivuille. Tämän tyyppisessä sisällössä voit käyttää LBXtilaa täyttämään kuvan kun näyttönä on 16:9. 2. Jos käytät ulkopuolista anamorfista linssiä, LBX-tila sallii sinun katsella 2.35:1 kuvasuhteista sisältöä (mukaanlukien anamorfisen DVD:n ja HDTV-filmin lähteen) joka tukee anamorfista laajakuvaa vahvistettuna näytölle 16x9 laajakulmaisena 2.35:1 kuvana. Zoomi Tällöin mustia palkkeja ei näy. Lampun virta ja pystysuora resoluutio on täysin käytetty hyväksi. Painamalla Painamalla Reunan maski voit pienentää kuvan kokoa. voit suurentaa kuvaa projektiopinnalla. Reunan peite poistaa kohinaa videokuvasta. Peitä kuvan reunaa poistaaksesi videokoodauksen aiheuttamaa kohinaa videolähteen reunoilta. Pysty kuvan siirto Muuttaa heijastetun kuvan sijaintia pystysuunnassa. Pysty kuvankorjaus Säädä kuvan pystysuuntaista vääristymää painamalla tai. Jos kuva näyttää trapetsoidilta, tämän asetuksen avulla siitä voi tehdä suorakulmion. 29

30 Käyttäjän ohjaimet NÄYTTÖ 3D 3D-synk. kääntö toiminto ei tallenna asetusta. Se Poistetaan käytöstä kun virta on päällä ja lähde vaihtuu. 3D muoto on tuettuna vain 3D ajoituksessa, sivulla 49. 3D-tila DLP linkki: Valitse DLP Linkki kun haluat optimoida DLP linkin 3D kuvien asetukset. (DLP lasit, lisätietoja sivulta 15). VESA 3D: Valitse VESA 3D käyttääksesi optimoitua asetusta VESA 3D kuville. (3D lähettimen tietoja sivulta 13). 3D -> 2D 3D: Näyttää 3D sisällön vasemman ja oikean kehyksen. L(vasen): Näyttää 3D sisällön vasemman kehyksen. R (oikea): Näyttää 3D sisällön oikean kehyksen. 3D-Muoto Auto: Kun 3D tunnistussignaali löytyy, valitaan 3D muoto automaattisesti. SBS: Näyttää 3D signaalin Vierekkäin -muodossa. Ylhäältä alas: Näyttää 3D signaalin Ylhäältä alas -muodossa. Peräkkäiskehykset: Näyttää 3D signaalin Peräkkäiskehykset - muodossa. 3D-synk. kääntö Valitse Päälle, jos haluat kääntää vasemman ja oikean kehyksen sisällön. Valitse Pois, jos haluat käyttää kehysten oletussisältöjä. 30

31 Käyttäjän ohjaimet ASETUKSET Kieli Valitse monikielinen näyttövalikko. Paina tai siirtyäksesi alivalikkoon ja sen jälkeen tai -näppäintä valitaksesi halutun kielen. Vahvista valinta painamalla Enter. Molemmat takaprojektiot ovat tarkoitettu käytettäväksi läpinäkyvän ruudun kanssa. Projisointi Etuprojektio Tämä on oletusasetus. Kuva projisoidaan suoraan ruudulle. Takaprojektio Tällä asetuksella kuva näkyy käänteisenä. Etuprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin. 31

32 Käyttäjän ohjaimet Takaprojektio katosta Tällä asetuksella kuva näkyy ylösalaisin ja käännettynä. Valikon sijainti Valitse valikon sijainti näytöllä. Projektorin tunnus Tunnuksen määritys voidaan asettaa valikosta (0-99) ja käyttäjille voidaan määrittää yksittäisen projektorin hallinta RS-232- komennoilla. Voit katsoa sivulta täyden luettelon RS-232- komennoista. 32

33 Käyttäjän ohjaimet ASETUS Turvallisuus Turvallisuus Päälle: Valitse Päälle, jos haluat ottaa käyttöön varmennuksen, kun projektori käynnistetään. Pois: Valitse Pois, jos haluat, että projektori voidaan käynnistää ilman salasanaa. Salasanan oletusarvo on «1234» (ensimmäisellä kerralla). Turva-ajastin Valitse aikatoiminto (kuukausi/päivä/tunti) ja aseta projektorin sallittu käyttöaika. Ajan kuluessa loppuun pyydetään salasana uudelleen. Vaihda salasana Ensimmäistä kertaa: 1. Aseta salasana painamalla. 2. Salasanan on oltava 4 numeroa. 3. Valitse salasana kaukosäätimen numeropainikkeilla ja vahvista salasana painamalla -näppäintä. Vaihda salasana: 1. Paina antaaksesi vanhan salasanan. 2. Anna nykyinen salasana numeropainikkeilla ja vahvista painamalla. 3. Anna uusi salasana (4 numeroa) kaukosäätimen numeropainikkeilla ja vahvista se painamalla -painiketta. 4. Anna uusi salasana uudelleen ja vahvista se painamalla. 33

34 Käyttäjän ohjaimet Jos väärä salasana annetaan 3 kertaa, projektori sammuu automaattisesti. Jos olet unohtanut salasanan, ota yhteyttä paikalliseen toimistoon tukea varten. 34

35 Käyttäjän ohjaimet ASETUS Signaali Signaali ontuettu vain analogisella VGA (RGB) -signaalilla. AUTOMAATTINEN Valitsee automaattisesti signaalin. Jos käytät tätä toimintoa, vaiheja taajuus-osiot ovat himmennettyjä eivätkä ole käytössä, ja jos signaali ei ole automaattinen, vaihe- ja taajuus-osiot ovat näkyvissä ja käyttäjä voi manuaalisesti hienosäätää ja tallentaa asetukset seuraavaa kertaa varten, jolloin projektori kytketään pois päältä ja uudelleen päälle. Vaihe Synkronoi näytön signaaliajastuksen näytönohjaimen kanssa. Jos kuva on epävakaa tai vilkkuu, korjaa se tällä asetuksella. Taajuus Muuttaa näytön taajuutta niin, että se vastaa tietokoneen näytönohjaimen taajuutta. Käytä tätä toimintoa vain, jos kuva näyttää vilkkuvan pystysuunnassa. Vaakasijainti Painamalla Painamalla voit siirtää kuvaa vasemmalle. voit siirtää kuvaa oikealle. Pystysijainti Painamalla Painamalla voit siirtää kuvaa alaspäin. voit siirtää kuvaa ylöspäin. 35

36 Käyttäjän ohjaimet ASETUKSET Ääniasetukset Sisäänrakennettu kaiutin Valitse Päällä tai Pois päältä ja käynnistä tai sammuta sisäinen kaiutin. Mykistys Valitsemalla Päälle voit mykistää äänen. Valitsemalla Pois pois lopettaa mykistyksen. Äänenvoimakkuus Painamalla Painamalla Audiotulo voit vähentää äänenvoimakkuutta. voit lisätä äänenvoimakkuutta. Äänen vakioasetusnapit löytyvät projektorin takakannesta. Käytä tätä mahdollisuutta ja aseta jokin äänen sisääntuloista senhetkiselle kuvalähteelle. AUDIO: Äänen liitinportti. HDMI: HDMI liitinportti. 36

37 Käyttäjän ohjaimet VALINNAT Lähteen lukitus Päälle: Projektori hakee vain nykyistä tulolähdettä. Pois: Projektori etsii muita signaaleja, jos tämä signaali häviää. Korkea paikka Kun Päälle on valittuna, tuulettimet pyörivät nopeammin. Tämä toiminto on hyödyllinen suurissa korkeuksissa, joissa ilma on ohutta. Tiedon piilotus Päälle: Valitse Päälle, jos haluat piilottaa tietoviestit. Pois: Valitse Pois, jos haluat näyttää hakuviestin. Voit kytkeä näppäimistölukon pois painamalla ja pitämällä projektorin päällä olevaa Enter-painiketta painettuna 5 sekuntia. Näppäimistölukko Kun näppäimistölukkotoiminto on kytketty Päälle, ohjauspaneeli on lukittu, mutta projektoria voi silti käyttää kaukosäätimellä. Voit taas käyttää ohjauspaneelia kun valitset Pois. Taustaväri Näyttö on tämän toiminnon mukaan Musta, Punainen, Sininen, Vihreä tai Valkoinen, jos signaalia ei ole käytettävissä. Testikuvio Esittää testimallin, jotka ovat ruudukko, valkoinen ja tyhjä. Alkuasetukset Valitse Kyllä, jos haluat palauttaa kaikkien valikkojen näyttöparametrit tehtaan oletusasetuksiksi. 37

38 Käyttäjän ohjaimet VALINNAT Lisäasetukset Suorakäynnistys Asettamalla asetuksen Päälle voit aktivoida suorakäynnistystilan. Projektori kytkeytyy automaattisesti päälle, kun se yhdistetään verkkovirtaan painamatta projektorin ohjauspaneelin tai kaukosäätimen -näppäintä. Autom. sammutus Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa, kun projektori ei enää vastaanota signaaleja. Laskennan loputtua (minuuteissa) projektori sammuu automaattisesti. Uniajastin (min) Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa, vastaanotti projektori signaaleja tai ei. Laskennan loputtua (minuuteissa) projektori sammuu automaattisesti. 38

39 Käyttäjän ohjaimet VALINNAT LAMPPUASETUKSET Lampputunnit Näyttää heijastusajan. Lamppumuistutus Valitse tämä toiminto näyttääksesi tai piilottaaksesi varoitusilmoituksen lampunvaihtoilmoituksen tullessa esiin. Viesti tulee näkyviin 30 tuntia ennen ehdotettua lampun vaihtoa. Kirkkaustaso Standardi: Valitse Standardi, jos haluat himmentää projektorin lamppua pienentääksesi virrankulutusta ja pidentääksesi lampun kestoa. Kirkas: Valitse Kirkas, jos haluat kasvattaa kirkkautta. Kuva AI: Kuva AI parantaa kuvakontrastia optimoimalla lampunkirkkautta kuvansisällön mukaan. Kuva A1 auttaa varmistaamaan sen että tummatkin alueet tulevat näkyviin samalla kun kuvien kirkkaus ja eloisuus säilyy. Lampun nollaus Palauttaa lampun tuntilaskurin nollaan, kun lamppu on vaihdettu. 39

40 Liitteet Vianmääritys Jos projektoria käyttäessäsi esiintyy ongelmia, katso seuraavia ohjeita. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen. Ruudulle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtaliitännät on liitetty kunnolla Asennus -osiossa kuvatulla tavalla. Tarkista, että liittimien nastat eivät ole katkennetita tai vääntyneitä. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso Lampun vaihtaminen -osiota. Varmista, että olet poistanut linssinsuojuksen, ja että projektori on päällä. Varmista, että AV-mykistys -ominaisuutta ei ole kytketty päälle. Osittainen, vierivä tai väärin näkyvä kuva Paina SYNKRONOINTI -näppäintä kaukosäätimestä. Jos käytät PC-tietokonetta: Windows 95, 98, 2000, XP, Windows 7: 1. Napsauta Ohjauspaneeli -kansion Oma tietokone -kuvaketta ja kaksoisnapsauta sitten Näyttö -kuvaketta. 2. Valitse Asetukset-välilehti. 3. Tarkista, että näytön resoluution asetus on pienempi tai yhtä suuri kuin UXGA ( ). 4. Napsauta Lisäasetukset -painiketta. Jos projektori ei vieläkään heijasta koko kuvaa, sinun on vaihdettava käyttämäsi monitorinäyttö. Noudata seuraavia kohtia. 5. Tarkista, että näytön resoluutio on pienempi tai yhtä suuri kuin UXGA ( ). 6. Valitse Näyttö-painikkeen alla oleva Vaihda-painike. 40

41 Liitteet 7. Napsauta kohtaa Näytä kaikki laitteet. Valitse sitten Standardinäyttötyypit kohdasta SP. Valitse tarvitsemasi resoluutio kohdasta Mallit. 8. Tarkista, että monitorin näytön resoluution asetus on pienempi tai yhtä suuri kuin UXGA ( ). Jos käytät kannettavaa tietokonetta: 1. Noudata edellä annettuja ohjeita säätäessäsi tietokoneen resoluutiota. 2. Paina kannettavaan tietokoneeseesi soveltuvia painikkeita alla kuvatuista lähettääksesi signaalin kannettavalta tietokoneelta projektoriin. Esimerkki: [Fn]+[F4] Acer Asus Dell Gateway [Fn]+[F5] [Fn]+[F8] [Fn]+[F8] [Fn]+[F4] IBM/Lenovo HP/Compaq NEC Toshiba [Fn]+[F7] [Fn]+[F4] [Fn]+[F3] [Fn]+[F5] Mac Apple: Järjestelmäasetukset Näyttö Järjestys Peilaa näyttö Jos kohtaat vaikeuksia vaihtaessasi monitorisi resoluutiota tai jos näyttö pysähtyy, käynnistä kaikki laitteet ja projektori uudelleen. Notebook- tai PowerBook-tietokoneen näyttö ei näytä esitystä Kannettava PC-tietokone Jotkin PC-tietokoneet saattavat kääntää omat näyttönsä pois päältä, kun toinen näyttölaite on kytketty päälle. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta. Kuva on epävakaa tai vilkkuva Käytä Vaihe -toimintoa sen korjaamiseen. Katso lisätietoja sivulta 35. Vaihda tietokoneesi väriasetuksia. Kuvassa on pystysuora palkki Käytä Taajuus -toimintoa sen säätämiseen. Katso lisätietoja sivulta 35. Tarkista ja aseta uudelleen grafiikkakorttisi näyttötila, jotta se on yhteensopiva projektorin kanssa. 41

42 Liitteet Kuva ei ole tarkka Tarkista onko linssinsuojus poistettu. Säädä projektorin linssin tarkennusrengasta. Varmista, että ruutu on vaaditun etäisyyden päässä. Katso sivu 16. Kuva on venynyt näytettäessä 16:9-muotoista DVD-levyä Kun toistat anamorfista DVD-levyä tai 16:9-suhteen DVD-levyä, projektori näyttää parhaan kuvan, jos projektorin näyttötilaksi on asetettu näyttövalikosta 16:9. Jos toistat 4:3-muotoista DVD:tä, vaihda muodoksi 4:3 projektorin näyttövalikossa. Jos kuva on yhä venynyt, säädä kuvasuhdetta seuraavalla tavalla: Aseta näyttömuodoksi 16:9-laajakuvasuhde DVD-soittimesta. Kuva on liian pieni tai iso Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. Paina kaukosäätimen tai projektorin ohjauspaneelin Valikko -painiketta, siirry kohtaan NÄYTTÖ Muoto ja kokeile muita asetuksia. Trapetsikorjausnäppäimen käyttö ei ole suositeltavaa. Kuva on kallistunut sivuilta Jos mahdollista, sijoita projektori uudelleen niin, että se on keskitetty valkokankaaseen ja sijaitsee sen alareunan alapuolella. Paina kaukosäätimen Trapetsikorjaus +/- -painiketta tai projektorin paneelin painikkeita /, kunnes sivut ovat pystysuuntaisia. Kuva on käänteinen Valitse näyttövalikon kohta ASETUS Projisointi ja säädä projektion suunta. 42

43 Liitteet Projektori lakkaa vastaamasta hallintalaitteisiin Jos mahdollista, sammuta projektori, irrota virtajohto ja odota vähintään 60 sekuntia, ennen kuin yhdistät virtajohdon uudelleen. Tarkista, että Näppäimistölukkoa ei ole aktivoitu kokeilemalla hallita projektoria kaukosäätimellä. Lamppu palaa tai siitä kuuluu poksahtava ääni Kun lampun käyttöikä päättyy, se sammuu ja siitä saattaa kuulua äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Voit vaihtaa lampun noudattamalla sivuilla kohdassa Lampun vaihtaminen annettuja ohjeita. Merkkivalojen merkitys Viesti PÄÄLLÄ/VALM- IUSTILA LED- LAMPPU Lämpötilan merkkivalo Lampun merkkivalo (Vihreä/ Kullanruskea) (Punainen) (Punainen) Valmiustila (Virtajohto) Keltainen Virta päällä (lämmitys) Vilkkuu vihreänä Lamppu valaisee Vihreä Virta pois (jäähdytys) Vilkkuu vihreänä Tasainen valo Ei valoa Virhe (ylikuumentunut) Virhe (vika tuulettimessa) Vilkkuu keltaisena Vilkkuu keltaisena Vilkkuu Virhe (vika lampussa) Vilkkuu keltaisena * PÄÄLLÄ/VALMIUSTILA LED-valo on PÄÄLLÄ kun OSD näkyvissa, POIS PÄÄLTÄ kun OSD katoaa. 43

44 Liitteet Näyttöviestit Lämpötilavaroitus: Tuuletinvika: Lamppuvaroitus: Näyttöalueen ulkopuolella: Jos kaukosäädin ei toimi Tarkista, että kaukosäätimen käyttökulma on sekä vaaka- että pystytasossa ±15 projektorin infrapunavastaanottimista. Tarkista, ettei kaukosäätimen ja projektorin välillä ole esteitä. Siirrä se 7 metrin (±0 ) säteelle projektorista. Varmista, että paristot on asetettu oikein. Vaihda paristot, jos ne ovat loppuneet. 44

45 Liitteet Lampun vaihtaminen Projektori havaitsee automaattisesti lampun käyttöiän loppumisen. Kun lamppu lähestyy loppuaan, näyttöön tulee varoitusviesti. Kun näet tämän viestin, ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen lampun vaihtamiseksi niin pian kuin mahdollista. Varmista, että projektori on ehtinyt jäähtyä vähintään 30 minuuttia, ennen kuin vaihdat lampun. Varoitus: Jos monitori on kiinnitetty kattoon, ole varovainen avatessasi lampun käyttöpaneelia. On suositeltavaa käyttää suojalaseja vaihdettaessa kattoon kiinnitetyn projektorin lamppua. Ole varovainen, ettei mitään irrallisia esineitä putoa projektorista. Varoitus: Lampun kotelo voi olla kuuma! Anna sen jäähtyä, ennen kuin vaihdat lampun! Varoitus: Henkilövahinkojen välttämiseksi älä pudota lamppumoduulia tai koske hehkulamppuun. Hehkulamppu saattaa rikkoutua ja aiheuttaa vahinkoja pudotessaan. 45

46 Liitteet 1 Lampun kannen ruuveja ja lamppua ei voi irrottaa. Projektoria ei voida käynnistää, jos lampun kantta ei ole asetettu paikalleen projektoriin. Älä koske mihinkään lampun lasialueeseen. Käden rasva voi aiheuttaa lampun särkymisen. Pyyhi lamppumoduuli kuivalla kankaalla, jos sitä kosketetaan vahingossa Lampun vaihtaminen: 1. Sammuta projektorin virta painamalla -painiketta. 2. Anna projektorin jäähtyä vähintään 30 minuutin ajan. 3. Irrota virtajohto. 4. Irrota kannen kaksi ruuvia Nosta kotelo ja irrota se Irrota lamppumoduulin kaksi ruuvia Nosta lampun kahvasta ja irrota lamppumoduuli hitaasti ja varovasti. 4 Tee tämä käänteisessä järjestyksessä, kun kiinnität lamppumoduulin. 8. Kytke projektori päälle ja suorita Nollaa lamppu -toiminto, kun lamppumoduuli on vaihdettu. Lampun nollaus: (i) Paina Valikko (ii) Valitse VALINNAT (iii) Valitse Lampun asetukset (iv) Valitse Lampun nollaus (v) Valitse Kyllä. 46

47 Liitteet Yhteensopivuustilat Tietokoneen yhteensopivuus Tila Resoluutio Pystysynkronointi.(Hz) Vaakasynkronointi.(KHz) Analoginen Digitaalinen Analoginen Digitaalinen VGA ,50 31,50 VGA ,90 37,90 VGA ,90 37,90 VGA ,50 31,50 VGA VGA ,90 37,90 VGA ,50 37,50 Laajakuvaresoluutiolla (WXGA) yhteensopivuuteen vaikuttaa kannettavan tietokoneen malli. 120 Hz:n tulosignaalit voivat olla riippuvaisia grafiikkakortin tuesta. VGA ,50 31,50 VGA ,90 37,90 SVGA ,20 35,20 SVGA ,90 37,90 SVGA ,10 48,10 SVGA ,90 46,90 SVGA XGA ,40 48,40 XGA ,50 56,50 XGA ,00 60,00 XGA WXGA ,68 49,64 SXGA ,98 63, ,94 55, SXGA ,98 63,98 UXGA ,00 75,00 WSXGA ,00 65,00 HD ,00 45,00 HD HD

48 Liitteet Tietokoneen yhteensopivuus Tila Resoluutio Pystysynkronointi (Hz) Vaakasynkronointi (KHz) MAC LC ,66 34,98 MAC II ,68 35,00 MAC ,55 49,73 MAC ,24 MAC ,06 68,68 MAC G ,35 i MAC DV ,00 i MAC DV ,49 Videoyhteensopivuus NTSC M (3.58MHz), 4.43 MHz PAL SECAM SDTV/HDTV B, D, G, H, I, M, N B, D, G, K, K1, L 480i/p, 576i/p, 720p@50Hz/60Hz, 1080i/p@50Hz/60Hz 48

49 Liitteet 3D sisääntulo yhteensopivuus HDMI 1.4a 3D ajoitus Formaatit Tilat Tarkkuus Ylhäältä alas Vierekkäin (puoli) V.taajuus (Hz) H.taajuus (KHz) Kuvapistetaajuus (MHz) DLP linkki VESA 3D Auto 3D formaatti L/V kehikon autom. havaitseminen Kolmiulotteisesta kaksiulotteiseksi 720p 1280x ,5 O O O O O 720p 1280x ,5 O O O O O 1080p 1920x ,5 O O O O O 720p 1280x ,5 74,25 O O O O O 720p 1280x ,25 O O O O O 1080p 1920x ,25 O O O O O 1080i 1920x (25) 33,75 74,25 O O O O O 1080i 1920x (30) 33,75 74,25 O O O O O HDMI 1.3 3D ajoitus Formaatit Tilat Tarkkuus Vierekkäin (puoli) Ylä & Ala (puoli) V.taajuus (Hz) H.taajuus (KHz) Kehikon pakkaus Kuvapistetaajuus (MHz) DLP linkki VESA 3D Auto 3D formaatti SVGA 800x ,3 73,25 O O X X O XGA 1024x ,6 115,5 O O X X O 720p 1280x /60 O O X X O 1080i 1920x (25) 33,75 74,25 O O X X O 1080i 1920x (30) 33,75 74,25 O O X X O 1080i 1920x (25) 33,75 74,25 O O X X O 1080i 1920x (30) 33,75 74,25 O O X X O VGA 1.3 3D ajoitus Formaatit Tilat Tarkkuus V.taajuus (Hz) H.taajuus (KHz) L/V kehikon autom. havaitseminen Kolmiulotteisesta kaksiulotteiseksi Peräkkäiskehykset Kuvapistetaajuus (MHz) DLP linkki VESA 3D Auto 3D formaatti SVGA 800x ,3 73,25 O O X X X XGA 1024x ,6 115,5 O O X X X 720p 1280x /60 O O X X X CVBS/S-Video Formaatit Tilat Tarkkuus Kolmiulotteisesta kaksiulotteiseksi Peräkkäiskehykset V.taajuus (Hz) H.taajuus (KHz) L/V kehikon autom. havaitseminen Kolmiulotteisesta kaksiulotteiseksi Peräkkäiskehykset Kuvapistetaajuus (MHz) DLP linkki VESA 3D Auto 3D formaatti L/V kehikon autom. havaitseminen NTSC 720x ,73 O O X X X PAL 720x ,63 O O X X X 49

50 Liitteet RS-232-komennot ja protokollatoimintoluettelo RS-232-nastamääritykset Nastanro Tiedot (projektorin sivusta) 1 N/A 2 RXD 3 TXD 4 N/A 5 GND 6 N/A 7 N/A 8 N/A 9 N/A 50

51 Liitteet RS-232-protokollatoimintoluettelo Optoma Data and HT Projectors GT750 Baud Rate 9600 Data Bits 8 Parity None Stop Bits 1 Flow Control None UART16550 FIFO Disable ~ X X X X X n CR Lead Code Projector ID Command ID space variable carriage return Function ASCII Pass Fail Power On/Off n=1/n=0 & 2 ~XX00 n P F Power On with Password ~XX00 1 ~nnnn P F Re-sync ~XX01 n P F AV Mute On/Off n=1/n=0 & 2 ~XX02 n P F Mute On/Off n=1/n=0 & 2 ~XX03 n P F Freeze n=1 ~XX04 n P F Unfreeze n=0 & 2 Zoom Plus n=1 ~XX05 n P F Zoom Minus n=1 ~XX06 n P F HDMI 1 n=1 ~XX12 n P HDMI 2 n=15 VGA 1 n=5 Direct Source Commands VGA 1 SCART n=7 VGA 1 Component n=8 S-Video n=9 Video n=10 Presentation n=1 ~XX20 n P F Cinema n=11 Bright n=2 User n=5 Display Mode Blackboard n=7 Classroom n=8 3D n=9 Game n=12 Brightness n= ~XX21 n P F Contrast n= ~XX22 n P F Sharpness n= ~XX23 n P F Tint n= ~XX44 n P F Color n= ~XX45 n P F Red Gain n= ~XX24 n Green Gain n= ~XX25 n Blue Gain n= ~XX26 n Red Bias n= ~XX27 n Green Bias n= ~XX28 n Color Settings RGB Gain/Bias Blue Bias n= ~XX29 n Cyan Gain n= ~XX30 n IMAGE Yellow Gain n= ~XX31 n Magenta Gain n= ~XX32 n Reset n=1 ~XX33 n BrilliantColor n= 0-10 ~XX34 n P F Advanced Film n=1 ~XX35 n P F Video n=2 ~XX35 n Gamma Graphics n=3 ~XX35 n PC\Standard n=4 ~XX35 n Warm n=1 ~XX36 n P F Color Temp. Medium n=2 Cold n=3 Auto n=1 ~XX37 n P F RGB \ RGB (0-255)* * supports when HDMI is n=2 Color Space RGB(16-235)* detected n=4 YUV n=3 HDMI 1 n=1 ~XX39 n P F HDMI 2 n=7 Input Source Filters VGA 1 n=5 S-Video n=9 Video n=10 4:3 n=1 ~XX60 n P F 16:09 n=2 16:10 n=3 Format LBX n=5 Native n=6 AUTO n=7 4:3-II n=10 Edge masking n = 0-10 ~XX61 n P F Zoom n=0-10 ~XX62 n P F H Image Shift n= ~XX63 n P F V Image Shift n= ~XX64 n P F DISPLAY V Keystone n= ~XX66 n P F DLP Link/VESA 3D Mode n=1/n=3 ~XX230 n 3D P F 2D->2D; 3D- 3D->2D 3D / L / R >3D / 3D->L ~XX400 n n=0/n=1/n=2 /3D->R P F 3D Settings SBS/Top and Decoding Bottom/Frame n=1/ 3D Format HDMI1.3 3D ~XX405 n Sequential/ n=3/n=4/n=5 timing Auto SETUP Language 3D Sync. Invert On/Off n=0/n=1 ~XX231 n n=1 ~XX70 n English P F German n=2 French n=3 Italian n=4 Spanish n=5 Portuguese n=6 Polish n=7 Dutch n=8 Swedish n=9 Norwegian/Danish n=10 Finnish n=11 Greek n=12 Traditional Chinese n=13 Simplified Chinese n=14 Japanese n=15 Korean n=16 Russian n=17 Hungarian n=18 Czech n=19 51

52 Liitteet ~ X X X X X n CR Lead Code variable carriage return Projector ID Command ID space Arabic n=20 Thai n=21 Language Turkish n=22 Farsi n=23 Front-Desktop n=1 ~XX71 n P F Rear-Desktop n=2 Projection Front-Ceiling n=3 Rear-Ceiling n=4 Top Left n=1 ~XX72 n P F Top Right n=2 Menu Location Centre n=3 n=4 Bottom Left Bottom Right n=5 SETUP Automatic Enable/Disable n=1/n=0 ~XX91 n Frequency n= ~XX73 n P F Signal Phase n= 0-63 ~XX74 n P F H. Position n= ~XX75 n P F V. Position n= ~XX76 n P F Security Timer nnnnnn ~XX77 n P F Month/Day/Hour Security Change Password send back the password to confirm ~XX78 n P Security On/Off n=1/n=0 & 2 F n=00-99 ~XX79 n P F Projector ID Internal Speaker On/Off n=1/n=0 & 2 ~XX310 n P F Mute On/Off n=1/n=0 & 2 ~XX80 n P F Volume n=0-10 ~XX81 n P F Audio Input Default/Audio/HDMI n=1/n=2/n=6 ~XX89 n F P Source Lock On/Off n=1/n=0 & 2 ~XX100 n P F High Altitude On/Off n=1/n=0 & 2 ~XX101 n P F Information Hide On/Off n=1/n=0 & 2 ~XX102 n P F Keypad Lock On/Off n=1/n=0 & 2 ~XX103 n P F test Pattern None / Grid / White Pattern n=0/n=1/n=2 ~XX195 n n=1 ~XX104 n P F Blue Black n=2 Background Color Red n=3 Green n=4 White n=5 Direct Power On On/Off n=1/n=0 & 2 ~XX105 n P F Auto Power Off (min) n=0-180 ~XX106 n P F OPTIONS Advanced Sleep Timer (min) n= ~XX107 n P F nnnn Lamp Hour n=1 ~XX108 n F Lamp Reminder On/Off n=1/n=0 & 2 ~XX109 n P F Brightness Mode Bright/STD n=1/n=2 ~XX110 n P F Yes n=1 ~XX111 n P F Lamp Reset No n=2 Yes n=1 ~XX112 n P F Reset No n=2 Information from Projector Automatically when: Standby Mode a=0 INFOa INFOa Warming up a=1 INFOa Cooling Down a=2 INFOa Out of Range a=3 Lamp Fail a=4 Thermal Switch Error a=5 Fan Lock a=6 Over Temperature a=7 Lamp Hours Running Out a=8 READ/Return Information from projector Information n=1 ~XX150 n a=0/1 a = Power State Off\On b = Lamp Hour bbbb c = Input Source Commands None c=00 VGA1 c=02 S-Video c=04 Video c=05 HDMI1 c=07 HDMI2 c=08 d = Firmware Version dddd e = Display mode None e=0 Presentation e=1 Bright e=2 Cinema e=11 User(1) e=5 ISF Day / Blackboard e=7 ISF Night / Classroom e=8 Game e=12 3D e=9 n = 1 Model Name GT750 a=21 ~XX151 n Depends a=0/1/2 Okabbbbccdddde Oka None/DVI/VGA-1/VGA-2/S- a=0/1/2/3/4/5/6/7/8/9/1 Video/Video/BNC/HDMI1/HDMI2/HDMI3/Wireles n=1 ~XX121 n Oka 0/11 Input Source Commands s/component Software Version n=1 ~XX122 n Okdddd None/Presentation(Cinema)/Bright/Movie(Photos )/srgb(reference)/user(1)/user2/ ISF n=1 Oka a=0/1/2/5/7/8/9/10/11 Day(Backboard)/ISF Display Mode Night(Classroom)/3D/Game/Cinema ~XX123 n Power State On/Off n=1 ~XX124 n Oka a=1/0 Brightness n=1 ~XX125 n Oka Contrast n=1 ~XX126 n Oka 52

53 Liitteet ~ X X X X X n CR Lead Code variable carriage return Projector ID Command ID space a=1/2/3/5/6/7/10 for 4:3/16:9-I/16:9-4:3/16:9-I/16:9- II(16:10)/Window/LBX/Native/AutoAuto235/Super n=1 ~XX127 n Oka II(16:10)/LBX/Native/A wide/4:3-ii Aspect Ratio uto/4:3-ii Color Temperature Warm Medium Cold n=1 ~XX128 n Oka a=0/1/2 Warm/Medium/Cold a=0/1/2/3 for Front- Front-Desktop Rear-Desktop Front-Ceiling Desktop/Rear-Desktop n=1 Oka Rear-Ceiling /Front-Ceiling/Rear- Projection Mode ~XX129 n Ceiling Output 3D State n : 0/1 = 2D/3D ~XX503 Okn n:0/1=2d/3d 53

54 Liitteet Kattoasennus Vääränlaisesta asennuksesta johtuvat vahingot lopettavat takuun. 1. Käytä Optoma-kattopidikettä projektorin vahingoittumisen välttämiseksi. 2. Jos haluat käyttää kolmannen osapuolen valmistamaa kattoasennussarjaa, varmista että se täyttää seuraavat projektorin vaatimukset: Ruuvityyppi: M3*3 Ruuvin enimmäispituus: 10 mm Ruuvin vähimmäispituus: 7,5 mm Varoitus: 1. Jos ostat kattoasennussarjan muulta yhtiöltä, varmista että se käyttää oikeankokoisia ruuveja. Ruuvikokoon vaikuttaa kiinnityslevyn paksuus. 2. Varmista, että katon ja projektorin pohjan välillä on vähintään 10 cm. 3. Vältä asentamasta projektoria lämmönlähteen lähelle Linssi Yksikkö: mm 54

55 Liitteet Optoman maailmanlaajuiset toimistot Jos laite tarvitsee huoltoa, ota yhteys paikalliseen myyntipisteeseen. USA 3178 Laurelview Ct Fremont, CA 94538, USA Kanada 2420 Meadowpine Blvd., Suite # Mississauga, ON, L5N 6S2, Canada Eurooppa 42 Caxton Way, The Watford Business Park Watford, Hertfordshire, WD18 8QZ, UK +44 (0) (0) Service Tel : +44 (0) service@tsc-europe.com Ranska Bâtiment E avenue Edouard Vaillant Boulogne Billancourt, France savoptoma@optoma.fr Espanja C/ José Hierro,36 Of. 1C Rivas VaciaMadrid, Spain Saksa Wiesenstrasse 21 W +49 (0) D40549 Düsseldorf, +49 (0) Germany info@optoma.de Skandinavia Lerpeveien Drammen Norway info@optoma.no PO.BOX Drammen Norway 55
