1 Vaihdemoottorit \ Teollisuusvaihteet \ Käyttötekniikan elektroniikka \ Käyttötekniikan automaatio \ Palvelut Käyttölaitejärjestelmä hajautettuun asennukseen InterBus-liitännät, -kenttäjakolaitteet Julkaisuajankohta 07/ / FI FC Käsikirja

2 SEW-EURODRIVE Driving the world

3 Sisällysluettelo 1 Komponentit, joita koskee Tärkeää tietää Turvaohjeet MOVIMOT -käyttölaitteita koskevat turvaohjeet Kenttäjakolaitetta koskevia täydentäviä turvaohjeita Laitteen rakenne Kenttäväyläliityntäyksiköt InterBus-liityntäyksiköiden tyyppimerkintä Kenttäjakolaite InterBus-kenttäjakolaitteiden tyyppimerkinnät MOVIMOT -taajuusmuuttaja (integroituna kenttäjakolaitteeseen Z.7/Z.8) Mekaaninen asennus Asennusohjeet Kiristysmomentit Kenttäväyläliityntäyksiköt MF../MQ Kenttäjakolaite Sähköinen asennus Asennuksen suunnittelu EMC-näkökohdat huomioiden Kenttäväyläliityntäyksiköiden ja kenttäjakolaitteiden asennusmääräykset Kupariliitäntäinen InterBus-väylä Kuitukaapeliliitäntäinen InterBus-väylä Kenttäväyläliityntäyksiköiden MF../MQ.. tulojen ja lähtöjen (I/O:iden) liitäntä Lähestymiskytkimen NV26 liitäntä Pulssianturin ES16 liitäntä Valmiskaapeleiden liitäntä Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) Käyttöönotto Tee DIP-kytkimen asetukset InterBus-isäntälaitteen konfigurointi Prosessidatan kuvauksen laatiminen InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) Prosessidata ja anturi/toimilaite-liikenne MFI-yksikön I/O-sanan rakenne LED-merkkivalojen merkitys MFI-järjestelmäviat/MOVIMOT -viat Diagnosointi InterBus-isäntälaitteen (G4) välityksellä Prosessidatan valvonta Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) Käyttöönotto Tee DIP-kytkimen asetukset InterBus-isäntälaitteen konfigurointi Prosessidatan kuvauksen laatiminen InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) Prosessidata- ja anturi/toimilaite-liikenne MFI 23 / MFI 33-yksiköiden I/O-sanan rakenne InterBus-oheislaitevika LED-merkkivalojen merkitys MFI-järjestelmäviat/MOVIMOT -viat Diagnosointi InterBus-isäntälaitteen (G4) välityksellä Prosessidatan valvonta Käsikirja InterBus-liitännät, -kenttäjakolaitteet 3

4 Sisällysluettelo 11 Käyttöönotto InterBus-liityntäyksikköä MQI (kuparikaapeli) käyttäen Käyttöönotto Tee DIP-kytkimen asetukset InterBus-isäntälaitteen konfigurointi Prosessidatan kuvauksen laatiminen InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta Oletusohjelma Ohjaus InterBus-väylän välityksellä PCP-liityntä Parametroinnin palautekoodit InterBus-oheislaitevika LED-merkkivalojen merkitys Vikatilat Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita Kenttäjakolaitteet MF.../Z.6., MQ.../Z Kenttäjakolaitteet MF.../MM../Z.7., MQ.../MM../Z Kenttäjakolaitteet MF.../MM../Z.8., MQ.../MM../Z MOVIMOT -taajuusmuuttaja kenttäjakolaitteeseen integroituna Operointipaneelit Operointipaneeli MFG11A Operointipaneeli DBG60B MOVILINK -laiteprofiili Prosessidatan koodaus Ohjelmaesimerkki Simatic S7-logiikkaa ja kenttäväylää käytettäessä Parametrit MQ..-parametriluettelo Väylän diagnoosi MOVITOOLS -ohjelman avulla Kenttäväylän diagnoosi moduulien MF../MQ.. kautta Diagnostiikkaliityntä Kenttäväyläliityntäyksiköiden vianhakutaulukko MOVIMOT -diagnostiikka Tilatieto-LED Vikataulukko Tekniset tiedot InterBus-liityntäyksiköiden MFI21, MFI22, MFI32 (kuparikaapeli) tekniset tiedot InterBus-liityntäyksiköiden MFI21, MFI22, MFI32 (kuparikaapeli) tekniset tiedot Tekniset tiedot InterBus-liitynnät MFI23, MFI33 (kuitukaapeli) Kenttäjakolaitteiden tekniset tiedot Muutosindeksi Käsikirja InterBus-liitännät, -kenttäjakolaitteet

5 Komponentit, joita koskee 1 Käsikirja 1 Komponentit, joita koskee Tämä käsikirja koskee seuraavia tuotteita:29 Liitäntämoduuli..Z.1. kenttäväyläliityntäyksiköineen 4 x I / 2 x O (riviliittimet) 4 x I / 2 x O (M12) 6 x I (M12) InterBus (kupari) MFI 21A / Z11A MFI 22A / Z11A MFI 32A / Z11A InterBus (kuitukaapeli) MFI 23F / Z11A MFI 33F / Z11A InterBus (kupari) + integroitu pienlogiikka MQI 21A / Z11A MQI 22A / Z11A MQI 32A / Z11A Liitäntämoduuli..Z.3. kenttäväyläliityntäyksiköineen ei yhtään I/O-liityntää 4 x I / 2 x O (M12) 6 x I (M12) InterBus (kupari) MFI 21A / Z13A MFI 22A / Z13A MFI 32A / Z13A InterBus (kuitukaapeli) MFI 23F / Z13A MFI 33F / Z13A InterBus (kupari) + integroitu pienlogiikka MQI 21A / Z13A MQI 22A / Z13A MQI 32A / Z13A Liitäntämoduuli..Z.6. kenttäväyläliityntäyksiköineen 4 x I / 2 x O (riviliittimet) 4 x I / 2 x O (M12) 6 x I (M12) InterBus (kupari) MFI 21A / Z16F / AF0 MFI 22A / Z16F / AF0 MFI 32A / Z16F / AF0 InterBus (kuitukaapeli) MFI 23F / Z16F / AF0 MFI 33F / Z16F / AF0 InterBus (kupari) + integroitu pienlogiikka MQI 21A / Z16F / AF0 MQI 22A / Z16F / AF0 MQI 32A / Z16F / AF0 Liitäntämoduuli..Z.7. kenttäväyläliityntäyksiköineen 4 x I / 2 x O (riviliittimet) 4 x I / 2 x O (M12) 6 x I (M12) InterBus (kupari) MFI21A/MM../Z17F. MFI22A/MM../Z17F. MFI32A/MM../Z17F. InterBus (kuitukaapeli) MFI23F/MM../Z17F. MFI33F/MM../Z17F. InterBus (kupari) + integroitu pienlogiikka MQI21A/MM../Z17F. MQI22A/MM../Z17F. MQI32A/MM../Z17F. Liitäntämoduuli..Z.8. kenttäväyläliityntäyksiköineen 4 x I / 2 x O (riviliittimet) 4 x I / 2 x O (M12) 6 x I (M12) InterBus (kupari) MFI21A/MM../Z18F./AF0 MFI22A/MM../Z18F./AF0 MFI32A/MM../Z18F./AF0 InterBus (kuitukaapeli) MFI23F/MM../Z18F./AF0 MFI33F/MM../Z18F./AF0 InterBus (kupari) + integroitu pienlogiikka MQI21A/MM../Z18F./AF0 MQI22A/MM../Z18F./AF0 MQI32A/MM../Z18F./AF0 Käsikirja InterBus-liitännät, -kenttäjakolaitteet 5

6 2 Tärkeää tietää 2 Tärkeää tietää Turvaohjeet ja varoitukset Tässä julkaisussa annettuja turvaohjeita ja varoituksia tulee ehdottomasti noudattaa! Sähkövirran aiheuttama uhkaava vaara. Mahdolliset seuraukset: hengen menetys tai vakava vammautuminen. Uhkaava vaara. Mahdolliset seuraukset: hengen menetys tai vakava vammautuminen. Vaarallinen tilanne. Mahdolliset seuraukset: lievä tai vähäinen vammautuminen. Vahingollinen tilanne. Mahdolliset seuraukset: laitteen tai ympäristön vahingoittuminen. Käyttövinkkejä ja hyödyllistä tietoa. Muut voimassaolevat ohjeet Käyttöohje "MOVIMOT MM..C" Käyttöohje "AC-moottorit DR/DV/DT/DTE/DVE, asynkroniset servomoottorit CT/CV" Käsikirja "Paikoitus- ja sekvenssiohjausjärjestelmä IPOS plus " Käytettäessä MOVIMOT -taajuusmuuttajia tai kenttäjakolaitteita turvasovelluksissa on noudatettava täydentäviä dokumentteja "MOVIMOT -käyttölaitteiden turvallinen poiskytkentä Lisävarusteet" ja "MOVIMOT -käyttölaitteiden turvallinen poiskytkentä Sovellukset". Turvasovelluksissa saa käyttää vain SEW-EURODRIVEn erityisesti kyseiseen sovellukseen toimittamia komponentteja! Määräystenmukainen käyttö MOVIMOT -käytöt on tarkoitettu teollisuuskäyttöön. Ne vastaavat voimassaolevia standardeja ja määräyksiä ja täyttävät pienjännitedirektiivin 73/23/ETY vaatimukset. MOVIMOT sopii käytettäväksi nostolaitesovelluksissa vain rajoitetusti! Tekniset tiedot ja sallitut käyttöolosuhteet löytyvät tehokilvestä ja tästä käyttöohjeesta. Annettuja ohjeita ja arvoja on ehdottomasti noudatettava! Käyttöönotto (määräystenmukaisen käytön aloittaminen) on kielletty, kunnes on todettu, että kone täyttää EMC-direktiivin 89/336/ETY ja lopputuotteen sekä konedirektiivin 98/37/EY yhdenmukaisuus on varmistettu (standardia EN on noudatettava). 6 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

7 Tärkeää tietää 2 Käyttöolosuhteet Kiellettyä on, ellei kyseessä ole nimenomaan ao. käyttöön tarkoitettu versio: käyttö räjähdysvaarallisilla alueilla käyttö kohteissa, joissa esiintyy haitallisia öljyjä, happoja, kaasuja, höyryjä, pölyjä, säteilyä jne. käyttö siirrettävissä sovelluksissa, joissa esiintyy standardin EN määräykset ylittäviä mekaanisia tärinä- ja iskukuormituksia käyttö sovelluksissa, joissa MOVIMOT -taajuusmuuttaja yksin (ilman ylemmän tason turvajärjestelmiä) hoitaa turvallisuustoimintoja, joiden varassa on koneiden ja ihmisten turvallisuus Hävittäminen Tuotteen valmistusaineina on käytetty: rautaa alumiinia kuparia muovia elektroniikkakomponentteja Hävitä osat voimassaolevien määräysten mukaisesti! Käsikirja InterBus-liitännät, -kenttäjakolaitteet 7

8 3 Turvaohjeet MOVIMOT -käyttölaitteita koskevat turvaohjeet 3 Turvaohjeet 3.1 MOVIMOT -käyttölaitteita koskevat turvaohjeet Älä koskaan asenna tai ota käyttöön vaurioituneita tuotteita. Tee kuljetusvaurioista välittömästi reklamaatio kuljetusliikkeelle. Asennus-, käyttöönotto- ja huoltotöitä saa tehdä vain asianmukaisen tapaturmien torjuntakoulutuksen saanut sähköalan ammattihenkilöstö; töissä on noudatettava voimassaolevia määräyksiä (esim. EN 60204, VBG 4 ja DIN-VDE 0100/0113/0160). Turvatoimenpiteiden ja -laitteiden on vastattava voimassaolevia määräyksiä (esim. standardia EN tai EN 50178). Välttämätön turvatoimenpide: MOVIMOT -taajuusmuuttajan ja kenttäjakolaitteen maadoittaminen. Laite täyttää kaikki standardin EN mukaiset teho- ja elektroniikkaliitäntöjen turvallista erottamista koskevat vaatimukset. Turvallisen erottamisen varmistamiseksi on myös kaikkien liitettyjen virtapiirien täytettävä turvallista erottamista koskevat vaatimukset. MOVIMOT -taajuusmuuttaja on ennen laitteen irrottamista erotettava sähköverkosta. Vaarallisia jännitteitä voi esiintyä vielä 1 minuutin ajan verkosta erottamisen jälkeenkin. Ennen kuin MOVIMOT -taajuusmuuttaja tai kenttäjakolaite kytketään sähköverkkoon, on liitäntärasian ja/tai kenttäjakolaitteen oltava suljettuna ja MOVIMOT - taajuusmuuttajan kotelon on oltava ruuvattuna kiinni. Toimintatilan LED-merkkivalon ja muiden näyttöelementtien sammuminen ei ole merkki siitä, että laite olisi erotettu verkosta ja jännitteetön. Laitteen sisäiset suojatoiminnot tai mekaaninen jumiutuminen voivat aiheuttaa moottorin pysähtymisen. Kun vian syy eliminoidaan tai vikailmoitus kuitataan, moottori voi käynnistyä itsestään uudestaan. Mikäli tätä ei käytettävällä koneella saa turvallisuussyistä tapahtua, on MOVIMOT -taajuusmuuttaja erotettava verkosta ennen vian korjaustoimenpiteitä. Huom! Palovamman vaara: MOVIMOT -taajuusmuuttajan (erityisesti jäähdytyselementin) pintalämpötila voi olla käytön aikana yli 60 C! MOVIMOT -taajuusmuuttajaa tai kenttäjakolaitetta turvasovelluksissa käytettäessä on noudatettava myös täydentävän julkaisun "MOVIMOT -laitteen turvallinen poiskytkentä" ohjeita. Turvasovelluksissa saa käyttää vain SEW-EURODRIVEn erityisesti kyseiseen sovellukseen toimittamia komponentteja! 8 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

9 Turvaohjeet Kenttäjakolaitetta koskevia täydentäviä turvaohjeita Kenttäjakolaitetta koskevia täydentäviä turvaohjeita MFZ.3. Ennen väylämoduulin tai moottorin pistokkeen irrottamista on laite erotettava syöttävästä sähköverkosta. Vaarallisia jännitteitä voi esiintyä vielä 1 minuutin ajan verkosta erottamisen jälkeenkin. Käytön aikana on väylämoduulin sekä hybridikaapelin liittimen oltava paikoillaan ja kiinniruuvattuna kenttäjakolaitteessa. MFZ.6. Ennen verkkoliitäntään käytettävän liitäntärasian avaamista on laite erotettava syöttävästä sähköverkosta. Vaarallisia jännitteitä voi esiintyä vielä 1 minuutin ajan verkosta erottamisen jälkeenkin. Huom! Kytkin erottaa ainoastaan MOVIMOT -taajuusmuuttajan verkosta. Kenttäjakolaitteen ruuviliittimet ovat yhteydessä verkkoon senkin jälkeen, kun taajuusmuuttaja on erotettu huoltokytkimestä. Käytön aikana on verkkoliitäntään käytettävän liitäntärasian oltava kiinni sekä hybridikaapelin liittimen oltava paikoillaan ja kiinniruuvattuna kenttäjakolaitteessa. MFZ.7. MOVIMOT -taajuusmuuttaja on ennen laitteen irrottamista erotettava sähköverkosta. Vaarallisia jännitteitä voi esiintyä vielä 1 minuutin ajan verkosta erottamisen jälkeenkin. MOVIMOT -taajuusmuuttajan sekä hybridikaapelin liittimen on käytön aikana oltava paikoillaan ja kiinniruuvattuna kenttäjakolaitteessa. MFZ.8. Ennen verkkoliitäntään käytettävän liitäntärasian kannen tai MOVIMOT - taajuusmuuttajan avaamista on laite erotettava sähköverkosta. Vaarallisia jännitteitä voi esiintyä vielä 1 minuutin ajan verkosta erottamisen jälkeenkin. Huom! Huoltokytkin erottaa vain liitetyn moottorin verkosta. Kenttäjakolaitteen ruuviliittimet ovat yhteydessä verkkoon senkin jälkeen, kun taajuusmuuttaja on erotettu huoltokytkimestä. Käytön aikana on verkkoliitäntään käytettävän liitäntärasian ja MOVIMOT -taajuusmuuttajan kotelon oltava suljettuina sekä hybridikaapelin liittimen oltava paikoillaan ja kiinniruuvattuna kenttäjakolaitteessa. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 9

10 4 Laitteen rakenne Kenttäväyläliityntäyksiköt 4 Laitteen rakenne 4.1 Kenttäväyläliityntäyksiköt Kenttäväyläliityntäyksiköt MF.21/MQ AXX 1 Diagnostiikka-LEDit 2 Diagnostiikkaliityntä (kierrekannen alla) Kenttäväyläliityntäyksiköt MF.22, MF.32, MQ.22 ja MQ AXX 1 Diagnostiikka-LEDit 2 Diagnostiikkaliityntä (kierrekannen alla) 3 M12-naarasliitin 4 Tilatieto-LED 10 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

11 Laitteen rakenne Kenttäväyläliityntäyksiköt 4 Moduulin alapuoli (kaikki MF../MQ..- muunnokset) CDE 1 Yhteys liitäntämoduuliin 2 DIP-kytkin (riippuu versiosta) 3 Tiiviste Laitteen rakenne: kenttäjakolaite MFZ AXX 1 Riviliitinrima (X20) 2 Potentiaalivapaa riviliitinrima 24 V -läpijohdotusta varten (Huom: ei saa käyttää häiriösuojauksen maadoituspisteenä!) 3 Kaapeliläpivienti, M20 4 Kaapeliläpivienti, M12 5 Maadoitusliitin 6 DeviceNet- ja CANopen-väylien yhteydessä: Micro-Style-liitin/M12-urosliitin (X11) AS-väylän yhteydessä: AS-liitynnän M12-urosliitin (X11) Toimitussisältöön kuuluu kaksi EMC-kelpoista kaapeliläpivientiä. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 11

12 4 Laitteen rakenne InterBus-liityntäyksiköiden tyyppimerkintä Kenttäväyläliityntäyksiköt MFI23 ja MFI33 Rugged-Linepistokeliittimellä (vain InterBus) IB DIAG FO1 FO2 SYS-F DI1 DI3 DI5 RC US1 DI0 DI2 DI4 TR US2 RD MFI INTERBUS RL 4 3 Remote OUT (X12) Remote IN (X11) 5 1 Diagnostiikka-LEDit 2 Diagnostiikkaliityntä (kierrekannen alla) 3 M12-naarasliitin 4 Tilatieto-LED 5 Rugged-Line-liitäntää "Remote IN" (saapuva kaukoväylä ja 24 V DC -tehonsyöttö) 6 Rugged-Line-liitäntää "Remote OUT" (edemmäs vievä kaukoväylä ja 24 V DC -tehonsyöttö) 50320AXX 4.2 InterBus-liityntäyksiköiden tyyppimerkintä MFI 21 A / Z11 A Versio Liitäntämoduuli: Z11 = InterBus-väylään Z21 = PROFIBUS-väylään Z31 = DeviceNet- ja CANopen-väyliin Z61 = AS-väylään Versio 21 = 4 x I / 2 x O (liitäntä riviliittimillä) 22 = 4 x I / 2 x O (liitäntä pistoke- ja riviliittimillä) 32 = 6 x I (liitäntä pistoke- ja riviliittimillä) 23 = 4 x I / 2 x O (Rugged-Line-kuitukaapeli, vain InterBus-väylään) 33 = 6 x I (Rugged-Line-kuitukaapeli, vain InterBus-väylään) MFI.. = InterBus MQI.. = InterBus + integroitu pienlogiikka MFP.. = PROFIBUS MQP.. = PROFIBUS + integroitu pienlogiikka MFD.. = DeviceNet MQD.. = DeviceNet + integroitu pienlogiikka MFO.. = CANopen MFK.. = AS-Interface 12 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

13 Laitteen rakenne Kenttäjakolaite Kenttäjakolaite Kenttäjakolaitteet MF.../Z.3., MQ.../Z AXX 1 2 x M16 x 1,5 (toimitussisältöön kuuluu 2 EMC-kelpoista kaapeliläpivientiä) 2 2 x M25 x 1,5 3 2 x M20 x 1,5 4 Potentiaalintasausliitäntä 5 Hybridikaapelin liitäntä MOVIMOT -taajuusmuuttajan suuntaan (X9) 6 Riviliittimet kenttäväyläliitäntää varten (X20) 7 Riviliittimet 24 V -liitäntää varten (X21) 8 Riviliittimet verkko- ja PE-liitäntää varten (X1) 9 DeviceNet- ja CANopen-väylien yhteydessä: Micro-Style-liitin/M12-urosliitin (X11) 10 AS-väylän yhteydessä: AS-Interface-M12-urosliitin (X11) Käsikirja InterBus-liitännät, -kenttäjakolaitteet 13

14 4 Laitteen rakenne Kenttäjakolaite Kenttäjakolaitteet MF.../Z.6., MQ.../Z Hybridikaapelin liitäntä MOVIMOT -taajuusmuuttajan suuntaan (X9) 2 Potentiaalintasausliitäntä 3 Huoltokytkin johdonsuojineen (3-kertaisesti lukittavissa, väri: musta/punainen) Vain MFZ26J-version yhteydessä: Integroitu huoltokytkimen asento -palauteviestin mahdollisuus. Palauteviesti johdetaan evaluoitavaksi digitaalitulon DI0 kautta (ks. kappale "Kenttäväyläliityntäyksiköiden MF../MQ.. I/O-liitäntä) Ø 5...Ø 8 mm 05903AXX I ON I ON 0 OFF 0 OFF 03546AXX 4 Riviliittimet verkko- ja PE-liitäntää varten (X1) 5 2 x M25 x 1,5 6 Riviliittimet väylä, anturi-, toimilaite- ja 24 V -liitäntöjä varten (X20) 7 6 x M20 x 1,5 (toimitussisältöön kuuluu 2 EMC-kelpoista kaapeliläpivientiä) DeviceNet- ja CANopen-väylien yhteydessä: Micro-Style-liitin/M12-urosliitin (X11), ks. seuraava kuva AS-väylän yhteydessä: AS-liitynnän M12-urosliitin (X11), ks. seuraava kuva 06115AXX 8 Riviliitinrima 24 V -läpijohdotusta varten (X29), sisäisesti yhteydessä 24 V -liitäntään liittimellä X20 9 Pistokkeellinen riviliitin MOVIMOT -taajuusmuuttajan 24 voltin "Safety Power" -tehonsyöttöä varten (X40) 14 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

15 Laitteen rakenne Kenttäjakolaite 4 Kenttäjakolaitteet MF.../MM../Z.7., MQ.../MM../Z AXX 1 MOVIMOT -taajuusmuuttaja 2 Hybridikaapelin liitäntä kolmivaihemoottorin suuntaan (X9) 3 Potentiaalintasausliitäntä 4 Riviliittimet väylä, anturi-, toimilaite- ja 24 V -liitäntöjä varten (X20) 5 Pistokkeellinen riviliitin MOVIMOT -taajuusmuuttajan 24 voltin "Safety Power" -tehonsyöttöä varten (X40) 6 Kaapeliläpivienti 5 x M20 x 1,5 (toimitussisältöön kuuluu 2 EMC-kelpoista kaapeliläpivientiä) DeviceNet- ja CANopen-väylien yhteydessä: Micro-Style-liitin/M12-urosliitin (X11), ks. seuraava kuva AS-väylän yhteydessä: AS-liitynnän M12-urosliitin (X11), ks. seuraava kuva 51325AXX 7 Riviliitinrima 24 V -läpijohdotusta varten (X29), sisäisesti yhteydessä 24 V -liitäntään liittimellä X20 8 Kaapeliläpivienti 2 x M25 x 1,5 9 Riviliittimet verkko- ja PE-liitäntää varten (X1) 10 Yhteys taajuusmuuttajaan 11 Integroidun jarruvastuksen riviliitin 12 Pyörimissuunnan aktivointiriviliittimet Käsikirja InterBus-liitännät, -kenttäjakolaitteet 15

16 4 Laitteen rakenne Kenttäjakolaite Kenttäjakolaitteet MF.../MM../Z.8., MQ.../MM../Z AXX 1 Riviliittimet verkko- ja PE-liitäntää varten (X1) 2 Huoltokytkin (3-kertaisesti lukittavissa, väri: musta/punainen) Vain MFZ28J-version yhteydessä: Integroitu huoltokytkimen asento -palauteviestin mahdollisuus. Palauteviesti johdetaan evaluoitavaksi digitaalitulon DI0 kautta (ks. kappale "Kenttäväyläliityntäyksiköiden MF../MQ.. I/O-liitäntä) Ø 5...Ø 8 mm I ON I ON 0 OFF 0 OFF 03546AXX 3 Kaapeliläpivienti 2 x M25 x 1,5 4 Riviliittimet väylä, anturi-, toimilaite- ja 24 V -liitäntöjä varten (X20) 5 Kaapeliläpivienti 6 x M20 x 1,5 (toimitussisältöön kuuluu 2 EMC-kelpoista kaapeliläpivientiä) DeviceNet- ja CANopen-väylien yhteydessä: Micro-Style-liitin/M12-urosliitin (X11), ks. seuraava kuva AS-väylän yhteydessä: AS-liitynnän M12-urosliitin (X11), ks. seuraava kuva 06115AXX 6 MOVIMOT -taajuusmuuttaja 7 Potentiaalintasausliitäntä 8 Hybridikaapelin liitäntä kolmivaihemoottorin suuntaan (X9) 9 Riviliitinrima 24 V -läpijohdotusta varten (X29), sisäisesti yhteydessä 24 V -liitäntään liittimellä X20 10 Pistokkeellinen riviliitin MOVIMOT -taajuusmuuttajan 24 voltin "Safety Power" -tehonsyöttöä varten (X40) 16 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

17 Laitteen rakenne InterBus-kenttäjakolaitteiden tyyppimerkinnät InterBus-kenttäjakolaitteiden tyyppimerkinnät Esimerkki MF.../Z.3., MQ.../Z.3. MFI21A/Z13A Liitäntämoduuli Z13 = InterBus-väylään Z23 = PROFIBUS-väylään Z33 = DeviceNet- ja CANopen-väyliin Z63 = AS-väylään Kenttäväyläliityntäyksikkö MFI../MQI.. = InterBus MFP../MQP.. = PROFIBUS MFD../MQD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface Esimerkki MF.../Z.6., MQ.../Z.6. MFI21A/Z16F/AF0 Liitäntätekniikka AF0 = kaapeliläpivienti, metrijärjestelmän muk. AF1 = Micro-Style-liittimellä/M12-urosliittimellä DeviceNet- ja CANopen-väyliä varten AF2 = M12-urosliitin PROFIBUS-väylään AF3 = M12-urosliitin PROFIBUS-väylään M12-urosliitin 24 V DC -tehonsyöttöä varten AF6 = M12-urosliitin AS-Interface-liitäntää varten Liitäntämoduuli Z16 = InterBus-väylään Z26 = PROFIBUS-väylään Z36 = DeviceNet- ja CANopen-väyliin Z66 = AS-väylään Kenttäväyläliityntäyksikkö MFI../MQI.. = InterBus MFP../MQP.. = PROFIBUS MFD../MQD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface Käsikirja InterBus-liitännät, -kenttäjakolaitteet 17

18 4 Laitteen rakenne InterBus-kenttäjakolaitteiden tyyppimerkinnät Esimerkki MF.../MM../Z.7., MQ.../MM../Z.7. MFI22A/MM15C /Z17F 0 Kytkentätapa 0 = / 1 = Liitäntämoduuli Z17 = InterBus-väylään Z27 = PROFIBUS-väylään Z37 = DeviceNet- ja CANopen-väyliin Z67 = AS-väylään MOVIMOT -taajuusmuuttaja Kenttäväyläliityntäyksikkö MFI../MQI.. = InterBus MFP../MQP.. = PROFIBUS MFD../MQD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface Esimerkki MF.../MM../Z.8., MQ.../MM../Z.8. MFI22A/MM22C /Z18F 0/AF0 Liitäntätekniikka AF0 = kaapeliläpivienti, metrijärjestelmän muk. AF1 = Micro-Style-liittimellä/M12-urosliittimellä DeviceNet- ja CANopen-väyliä varten AF2 = M12-urosliitin PROFIBUS-väylään AF3 = M12-urosliitin PROFIBUS-väylään M12-urosliitin 24 V DC -tehonsyöttöä varten AF6 = M12-urosliitin AS-Interface-liitäntää varten Kytkentätapa 0 = / 1 = Liitäntämoduuli Z18 = InterBus-väylään Z28 = PROFIBUS-väylään Z38 = DeviceNet- ja CANopen-väyliin Z68 = AS-väylään MOVIMOT -taajuusmuuttaja Kenttäväyläliityntäyksikkö MFI../MQI.. = InterBus MFP../MQP.. = PROFIBUS MFD../MQD.. = DeviceNet MFO.. = CANopen MFK.. = AS-Interface 18 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

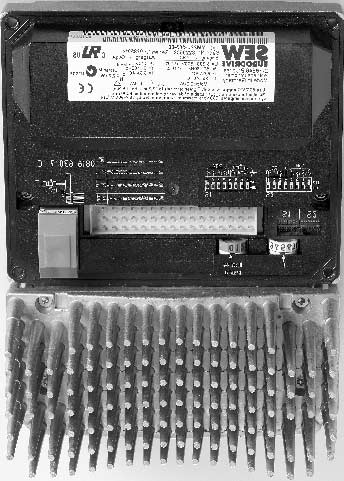

19 Laitteen rakenne MOVIMOT -taajuusmuuttaja (integroituna kenttäjakolaitteeseen Z.7/Z.8) MOVIMOT -taajuusmuuttaja (integroituna kenttäjakolaitteeseen Z.7/Z.8) AXX 1. Jäähdytyselementti 2. Liitäntäyksikön ja taajuusmuuttajan liitäntäpistoke 3. Elektroniikan tyyppikilpi 4. Taajuusmuuttajan elektroniikan suojakansi 5. Ohjearvopotentiometri f1 (ei näkyvissä), käsiksipääsy liitäntärasian kannen yläsivulla olevan kaapeliläpiviennin kautta 6. Ohjearvokytkin f2 (vihreä) 7. Integraattorin rampin kytkin t1 (valkea) 8. DIP-kytkimet S1 ja S2 (asetukset: ks. luku "Käyttöönotto") 9. Tilatieto-LED (näkyvissä liitäntärasian kannen yläsivulla, ks. kappale "Diagnostiikka") Käsikirja InterBus-liitännät, -kenttäjakolaitteet 19

20 5 Mekaaninen asennus Asennusohjeet 5 Mekaaninen asennus 5.1 Asennusohjeet Kenttäjakolaitteita toimitettaessa on moottorilähdön (hybridikaapelin) liitin varustettu kuljetussuojalla. Tällä päästään vain kotelointiluokkaan IP40. Määritysten mukaiseen kotelointiluokkaan pääsemiseksi on kuljetussuoja irrotettava ja sen tilalle on kierrettävä yhteensopiva liitinvastake. Asennus Kenttäväyläliityntäyksiköt saa asentaa vain tasaiselle, tärinättömälle ja vääntöjäykälle alustarakenteelle Käytä kenttäjakolaitteiden MFZ.3 kiinnitykseen M5-kokoisia ruuveja ja sopivia aluslevyjä. Kiristä ruuvit momenttiavainta käyttäen (sallittu kiristysmomentti 2,8-3,1 Nm ( lb.in)) Käytä kenttäjakolaitteiden MFZ.6, MFZ.7 tai MFZ.8 kiinnitykseen M6-kokoisia ruuveja ja sopivia aluslevyjä. Kiristä ruuvit momenttiavainta käyttäen (sallittu kiristysmomentti 3,1 3,5 Nm ( lb.in)) Asennus kosteisiin tiloihin tai ulos Käytä kaapelikokojen mukaisia, sopivia läpivientiholkkeja (tarvittaessa supistuskappaleita käyttäen). Tuki käyttämättä jäävät kaapeliläpiviennit ja M12-naarasliittimet kierretulppia käyttäen Käytä tippuvesimutkaa tuotaessa kaapeli sisään sivulta. Tarkista tiivistysvastinpinnat ennen väylämoduulin / liitäntärasian kannen takaisinasennusta ja puhdista ne tarvittaessa 20 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

21 Mekaaninen asennus Kiristysmomentit Kiristysmomentit MOVIMOT -taajuusmuuttaja: 57670AXX Kiristä MOVIMOT -taajuusmuuttajan kiinnitysruuvit momenttiin 3,0 Nm (27 lb.in) ristiin kiristäen. Kenttäväyläliityntäyksiköt/liitäntärasioiden kannet: 57671AXX Kiristä kenttäväyläliityntäyksiköiden ja liitäntärasioiden kansien kiinnitysruuvit momenttiin 2,5 Nm (22 lb.in) ristiin kiristäen. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 21

22 5 Mekaaninen asennus Kiristysmomentit Kaapeliläpivientien sokkotulpat, F1-potentiometrin aukon tulppa 57672AXX Kiristä kaapeliläpivientien sokkotulpat ja F1-potentiometrin aukon tulppa momenttiin 2,5 Nm (22 lb.in). EMC-kaapeliläpiviennit 56360AXX Kiristä SEW-EURODRIVEn toimittamat EMC-kelpoiset kaapeliläpiviennit seuraaviin momentteihin: Läpivientiholkki M12 x 1,5 M16 x 1,5 M20 x 1,5 M25 x 1,5 Kiristysmomentti 2,5 Nm... 3,5 Nm ( lb.in) 3,0 Nm... 4,0 Nm ( lb.in) 3,5 Nm... 5,0 Nm ( lb.in) 4,0 Nm... 5,5 Nm ( lb.in) Kaapelin ja läpiviennin välisessä kiinnityksessä on päästävä seuraavaan vetolujuuteen: Kaapelin ulkoläpimitta > 10 mm: 160 N Kaapelin ulkoläpimitta < 10 mm: = 100 N Moottorikaapeli Kiristä moottorikaapelin liitäntäruuvit momenttiin 1,2... 1,8 Nm ( lb.in) AXX 22 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

23 Mekaaninen asennus Kenttäväyläliityntäyksiköt MF../MQ Kenttäväyläliityntäyksiköt MF../MQ.. Kenttäväyläliityntäyksiköt MF../MQ.. voidaan asentaa seuraavasti: Asennus MOVIMOT -liitäntärasiaan Asennus kentälle Asennus MOVIMOT - liitäntärasiaan 1. Murra MFZ-laitteen alaosassa olevat murtokohdat sisältä ulospäin seuraavasta kuvasta ilmenevään tapaan: X [1] MFZ.. X 57561AXX [1] Murrettaessa mahdollisesti muodostuvat reunajäysteet on poistettava! Käsikirja InterBus-liitännät, -kenttäjakolaitteet 23

24 5 Mekaaninen asennus Kenttäväyläliityntäyksiköt MF../MQ.. 2. Asenna kenttäväyläliityntäyksikkö seuraavan kuvan mukaisella tavalla MOVIMOT - liitäntärasiaan: MF../MQ.. MF../MQ.. MFZ AXX 24 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

25 Mekaaninen asennus Kenttäväyläliityntäyksiköt MF../MQ.. 5 Asennus kentälle Seuraava kuva esittää kenttäväyläliityntäyksikön MF../MQ.. asennusta kentälle: 102 mm 51 mm 82,5 mm M4 MFZ... M4 [1] MF../MQ.. MF../MQ AXX [1] Ruuvien pituus min. 40 mm Käsikirja InterBus-liitännät, -kenttäjakolaitteet 25

26 5 Mekaaninen asennus Kenttäjakolaite 5.4 Kenttäjakolaite Kenttäjakolaitteiden MF.../Z.3., MQ.../Z.3. asennus Seuraavasta kuvasta ilmenevät kenttäjakolaitteen..z.3. asennusmitat: M5 175 mm 50 mm 100 mm M AXX 26 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

27 Mekaaninen asennus Kenttäjakolaite 5 Kenttäjakolaitteiden MF.../Z.6., MQ.../Z.6. asennus Seuraavasta kuvasta ilmenevät kenttäjakolaitteen..z.6. asennusmitat: 365 mm M6 180 mm M AXX Käsikirja InterBus-liitännät, -kenttäjakolaitteet 27

28 5 Mekaaninen asennus Kenttäjakolaite Kenttäjakolaitteiden MF.../MM../ Z.7., MQ.../MM../ Z.7. asennus Seuraavasta kuvasta ilmenevät kenttäjakolaitteen..z.7. asennusmitat: mm M6 59,5 mm M AXX 28 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

29 Mekaaninen asennus Kenttäjakolaite 5 Kenttäjakolaitteiden MF.../ MM03-MM15/Z.8., MQ.../MM03- MM15/Z.8. asennus (rakennekoko 1) Seuraavasta kuvasta ilmenevät kenttäjakolaitteen..z.8. asennusmitat (rakennekoko 1): 200 mm M6 290 mm 270 mm M AXX Käsikirja InterBus-liitännät, -kenttäjakolaitteet 29

30 350mm 5 Mekaaninen asennus Kenttäjakolaite Kenttäjakolaitteiden MF.../ MM22-MM3X/Z.8., MQ.../MM22- MM3X/Z.8. asennus (rakennekoko 2) Seuraavasta kuvasta ilmenevät kenttäjakolaitteen..z.8. asennusmitat (rakennekoko 2): 205 mm M6 290 mm M AXX 30 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

31 Sähköinen asennus Asennuksen suunnittelu EMC-näkökohdat huomioiden 6 6 Sähköinen asennus 6.1 Asennuksen suunnittelu EMC-näkökohdat huomioiden Asennettavien komponenttien järjestelyä ja johdotusta koskevia ohjeita Oikea johtojen valinta, asianmukainen maadoitus ja toimiva potentiaalintasaus ovat ratkaisevan tärkeitä seikkoja hajautettujen käyttölaitteiden asennuksen onnistumisen kannalta. Periaatteena on, että asiaa koskevia standardeja on noudatettava. Lisäksi on huomioitava erityisesti seuraavat seikat: Potentiaalintasaus käyttömaasta (suojajohtimen kytkennästä) riippumatta on huolehdittava pieniresistanssisesta, suurtaajuuskelpoisesta potentiaalintasauksesta (ks. myös VDE 0113 tai VDE 0100, osa 540); tämä tapahtuu esim. yhdistämällä metalliset (laitteiston) osat laajapinta-alaisesti toisiinsa käyttämällä litteitä (monisäikeisiä, suurtaajuuskelpoisia) maajohtimia 03643AXX datajohdinten sähköistä häiriösuojajohdinta ei saa käyttää potentiaalintasaukseen Datajohtimet ja 24 V -tehonsyöttö tulee vetää erillään häiriöllisistä johtimista (esim. magneettiventtiileiden ohjausjohtimista ja moottorin syöttökaapelista) Kenttäjakolaite kenttäjakolaitteen ja moottorin väliseen yhdysjohdotukseen on suositeltavaa käyttää erityisesti tähän tarkoitukseen valmistettua SEW-hybridikaapelia (yhdistelmäkaapelia) 03047AXX Kaapeliläpiviennit valittavassa läpivientiholkissa tulee muodostua laajapinta-alainen kosketus häiriösuojajohtimeen (noudata kaapeliläpivientien valinta- ja asennusohjeita) Johdinten sähköinen suojaus oltava EMC-ominaisuuksiltaan hyvälaatuista (suuri vaimennuskyky) ei saa olla ainoastaan johtimen mekaaniseksi suojaukseksi tarkoitettua tyyppiä johdon päiden on saatava laajapinta-alainen kosketus laitteiden metallikuoreen (noudata kaapeliläpivientien valinta- ja asennusohjeita) Lisätietoja SEW-julkaisusta "Drive Engineering Practical Implementation Electromagnetic Compatibility (EMC) in Drive Engineering" Käsikirja InterBus-liitännät, -kenttäjakolaitteet 31

32 6 Sähköinen asennus Asennuksen suunnittelu EMC-näkökohdat huomioiden Esimerkki kenttäväylämoduulin MF../MQ.. ja MOVIMOT - taajuusmuuttajan välisestä yhteydestä Asennettaessa kenttäväylämoduuli MF../MQ.. ja MOVIMOT -taajuusmuuttaja erilleen on RS-485-yhteys toteutettava seuraavasti: Tuotaessa 24 V DC -tehonsyöttömukana käytä suojattuja johtoja yhdistä häiriösuoja molemmissa laitteissa EMC-kelpoisten metallisten kaapeliläpivientien avulla laitteen runkoon (noudata EMC-kelpoisten kaapeliläpivientien asennusohjeita). kierretty parikaapeli (ks. seuraava kuva) RS+ RS- 24V GND RS+ GND 24V RS AXX Ellei 24 V DC -tehonsyöttöä tuoda mukana Mikäli MOVIMOT -taajuusmuuttajan tehonsyöttö tapahtuu erillään tuodulla 24 V DC -syöttöjännitteellä on RS-485-yhteys toteutettava seuraavalla tavalla: käytä suojattuja johtoja yhdistä häiriösuoja molemmissa laitteissa EMC-kelpoisten metallisten kaapeliläpivientien avulla laitteen runkoon (noudata EMC-kelpoisten kaapeliläpivientien asennusohjeita). vertailupotentiaali GND tulee yleensä aina tuoda RS-485-liitynnän mukana kierretyt johtimet (ks. seuraava kuva) RS+ RS- GND 06174AXX 32 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

33 Sähköinen asennus Kenttäväyläliityntäyksiköiden ja kenttäjakolaitteiden asennusmääräykset Kenttäväyläliityntäyksiköiden ja kenttäjakolaitteiden asennusmääräykset Verkkokaapelien liitäntä MOVIMOT -taajuusmuuttajan nimellisjännitteen ja -taajuuden on vastattava syöttävän sähköverkon arvoja. Johdinpoikkipinta-ala: mitoita nimellisverkkovirran I verkko mukaan nimellisteholla (katso tekniset tiedot). Asenna johdonsuojat tulevien verkkojohtojen alkupäähän, virtakiskojen haarakohdan jälkeen. Käytä D-, D0- tai NH-tyyppisiä varokkeita tai johdonsuojakytkimiä. Mitoita sulakkeet kaapelin poikkipinnan mukaan. Tavallisen vikavirtasuojakytkimen käyttö suojalaitteena ei ole sallittua. Sekä tasaettä vaihtovirralle herkät vikavirtasuojakytkimet ("tyyppi B") ovat turvalaitteina sallittuja. Normaalissa MOVIMOT -käyttölaitteiden käytössä saattaa esiintyä vuotovirtoja > 3,5 ma. Standardin EN mukaan tarvitaan suojamaajohtimen (PE) rinnalle toinen, poikkipinta-alaltaan vähintään tulevaa verkkojohtoa vastaava suojamaayhteys galvaanisesti erillään olevien liitäntäkohteiden välille. Laitteen toimiessa voi esiintyä vuotovirtoja > 3,5 ma. MOVIMOT -taajuusmuuttajan päälle-/poiskytkentään tulee käyttää standardin IEC 158 käyttöluokan AC-3 mukaisia kontaktorin pääkoskettimia. SEW suosittelee pulssikoodimenetelmällä mittaavien eristystilan valvontalaitteiden käyttöä niissä jänniteverkoissa, joissa on maadoittamaton tähtipiste (IT-verkot). Siten vältetään mahdolliset eristystilan valvontalaitteiden turhat, taajuusmuuttajan maakapasitanssista johtuvat laukaisut. PE-liitäntää ja/tai potentiaalintasausta koskevat ohjeet Noudata PE-liitännän ja/tai potentiaalintasauksen osalta seuraavia ohjeita. Kaapeliläpivientien sallittu kiristysmomentti on 2,0... 2,4 Nm ( lb.in). Ei-sallittu asennustapa Suositus: asennus haarukkatyyppistä kaapelikenkää käyttäen Sallittu kaikkien johdinläpimittojen yhteydessä M5 Asennus yksisäikeistä (massiivista) liitäntäjohtoa käyttäen Sallittu johdinläpimitan ollessa enintään 2,5 mm 2 M5 [1] 2.5 mm² 57461AXX 57463AXX 57464AXX [1] Haarukkamainen, M5-kokoisten PE-ruuvien yhteyteen sopiva kaapelikenkä Käsikirja InterBus-liitännät, -kenttäjakolaitteet 33

34 6 Sähköinen asennus Kenttäväyläliityntäyksiköiden ja kenttäjakolaitteiden asennusmääräykset Riviliitinten sallittu liitäntäpoikkipinta-ala ja virtakuormitettavuus Teholiittimet X1, X21 (ruuviliittimet) Ohjausriviliittimet, rima X20 (jousivoimatoimiset riviliittimet) Liitäntäpoikkipinta-ala (mm 2 ) 0,2 mm 2 4 mm 2 0,08 mm 2 2,5 mm 2 Liitäntäpoikkipinta-ala (AWG) AWG 24 AWG 10 AWG 28 AWG 12 Virtakuormitettavuus 32 A jatkuvaa maksimivirtaa 12 A jatkuvaa maksimivirtaa Tehonsyöttöliittimien sallittu kiristysmomentti on 0,6 Nm (5 Ib.in). 24 V DC -syöttöjännitteen edelleensyöttö moduulialustan (kenttäjakolaitteen) MFZ.1 yhteydessä: 24 V DC -liittimen tuntumassa on 2 kpl M4 x 12 -ruuveja. Ruuveja voidaan käyttää 24 V DC -syöttöjännitteen edelleensyöttämiseen. Liitäntätappien virtakuormitettavuus on 16 A. Kuusiomuttereiden sallittu kiristysmomentti on 1,2 Nm (11 Ib.in) ± 20 % AXX 34 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

35 Sähköinen asennus Kenttäväyläliityntäyksiköiden ja kenttäjakolaitteiden asennusmääräykset 6 Lisäliitäntämahdollisuudet kenttäjakolaitteita MFZ.6, MFZ.7 ja MFZ.8 käytettäessä 24 V DC -syöttöjännitteen liitännän tuntumassa on riviliitinrima X29, jossa 2 kpl ruuveja M4 x 12 ja pistoketyyppinen liitin X AXX Liitinrimaa X29 voidaan käyttää liittimen X20 vaihtoehtona 24 V DC -syöttöjännitteen edelleensyöttämiseen. Molemmat ruuvit ovat sisäisesti yhteydessä liittimellä X20 olevaan 24 V-liitäntään. Liittimen nastajärjestys Nro Nimi Toiminto X V Moduulielektroniikan ja antureiden 24 V -syöttöjännite (ruuvit, sillattu yhteen liittimen X20/11 kanssa) 2 GND Moduulien elektroniikan ja antureiden 0V24-vertailupotentiaali (ruuvit, sillattu yhteen liittimen X20/13 kanssa) Pistokkeellinen riviliitin X40 ("Safety Power") on tarkoitettu 24 V DC -tehonsyöttöön MOVIMOT -taajuusmuuttajalle. Sen avulla voidaan MOVIMOT -käyttölaitetta käyttää turvasovelluksissa. Tätä koskevia tietoja löytyy julkaisuista "Turvallinen poiskytkentä MOVIMOT MM..C lisälaitteet" ja "Turvallinen poiskytkentä MOVIMOT MM..C sovellukset" Liittimen nastajärjestys Nro Nimi Toiminto X V 24 V -tehonsyöttö MOVIMOT -taajuusmuuttajan turvakatkaisimella tapahtuvaa poiskytkentää varten 2 GND 0V24-vertailupotentiaali MOVIMOT -taajuusmuuttajan turvakatkaisimella tapahtuvaa poiskytkentää varten Tehdasasetuksena X29/1 on sillattu liittimen X40/1 ja X29/2 liittimen X40/2 kanssa, joten MOVIMOT -taajuusmuuttajaa voidaan syöttää samalla 24 V DC -jännitteellä kuin kenttäväylämoduuliakin. Ruuvien virtakuormitettavuus on 16 A ja kuusiomuttereiden sallittu kiristysmomentti 1,2 Nm (11 Ib.in) ± 20 %. Riviliittimen X40 virtakuormitettavuus on 10 A ja johdinpoikkipinta-ala 0,25 mm ,5 mm 2 (AWG24... AWG12) sekä sallittu kiristysmomentti 0,6 Nm (5 Ib.in). Käsikirja InterBus-liitännät, -kenttäjakolaitteet 35

36 6 Sähköinen asennus Kenttäväyläliityntäyksiköiden ja kenttäjakolaitteiden asennusmääräykset Asennuskorkeus yli 1000 m merenpinnan yläpuolella MOVIMOT -käyttölaitteet, joiden verkkojännite on V, voidaan asentaa seuraavien reunaehtojen täyttyessä 1000 m metrin korkeuteen merenpinnasta 1). Jatkuva nimellisteho redusoituu jäähdytyksen heikkenemisen johdosta yli 1000 metrin korkeudessa (ks. MOVIMOT -käyttöohje). Ilma- ja ryömintävälit riittävät yli 2000 metrin korkeudessa vain ylijänniteluokkaan 2. Jos asennukseen vaaditaan ylijänniteluokka 3, on varmistettava ulkoisen lisäylijännitesuojan avulla, että ylijännitehuiput rajoittuvat 2,5 kv:iin (vaihe-vaihe ja vaihe-maa). Turvallinen erotus (turvallinen erotus standardin EN mukaan) on tarvittaessa toteutettava yli 2000 m korkeudessa merenpinnasta laitteen ulkopuolella. Sallittu nimellisverkkojännite on 2000 metrin korkeuteen asti 3 x 500 V; se vähenee jokaista ylittävää 100 metriä kohden 6 V ja on 4000 metrin korkeudessa enimmillään 3 x 380 V. Turvalaitteet MOVIMOT -käyttölaitteisiin on integroitu suojalaitteet ylikuormitusta vastaan, minkä johdosta ulkoisia suojalaitteita ei tarvita. UL-vaatimusten mukainen kenttäjakolaitteiden asennus Käytä liittäntäkaapelina ainoastaan kuparijohtimia, joiden lämpötila-alue on 60/75 C. MOVIMOT soveltuu käytettäväksi jänniteverkoissa, joissa on maadoitettu tähtipiste (TN- ja TT-verkot), jotka kykenevät tuottamaan verkkoon virtaa enintään 5000 A AC ja joiden nimellisjännite on enintään 500 V AC. UL-vaatimusten mukainen MOVIMOT -taajuusmuuttajien käyttö edellyttää, että varokkeina käytetään enimmillään arvoihin 35 A/600 V yltäviä sulakkeita. Ulkoisina 24 V DC -jännitelähteinä saa käyttää ainoastaan testattuja laitteita, joissa on rajoitettu lähtöjännite (U max = 30 V DC ) ja rajoitettu lähtövirta (I = 8 A). UL-sertifiointi pätee vain, jos laitetta käytetään jänniteverkoissa, joissa jännite on enimmillään 300 V maata vasten. 1) Enimmäiskorkeutta rajoittavat ryömintävälit ja koteloidut rakenneosat, esim. elektrolyyttikondensaattorit. 36 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

37 Sähköinen asennus Kenttäväyläliityntäyksiköiden ja kenttäjakolaitteiden asennusmääräykset 6 EMC-kelpoiset metalliset kaapelin läpivientiholkit SEW:n toimittamat metallirakenteiset, EMC-kelpoiset kaapelin läpivientiholkit on asennettava seuraavalla tavalla: [1] [1] Huom! Älä taita eristekalvoa taaksepäin vaan katkaise se AXX Käsikirja InterBus-liitännät, -kenttäjakolaitteet 37

38 6 Sähköinen asennus Kenttäväyläliityntäyksiköiden ja kenttäjakolaitteiden asennusmääräykset Johdotuksen tarkastus Ennen kuin jännite kytketään päälle ensimmäistä kertaa, on johdotus tarkastettava henkilö-, laitos- ja laitevahinkojen välttämiseksi. Vedä kaikki väylämoduulit irti liitäntämoduulista Irrota MOVIMOT -taajuusmuuttaja liitäntämoduulista (koskee vain tapauksia MFZ.7 ja MFZ.8) Irrota kaikki moottorilähtöjen (hybridikaapelien) pistokeliittimet kenttäjakolaitteesta. Suorita eristyksen koestus voimassaolevien kansallisten standardien mukaisella tavalla. Maadoituksen tarkastus Verkkojohdon ja 24 V DC -johtimen välisen eristyksen tarkistus Verkko- ja tiedonsiirtojohtojen välisen eristyksen tarkistus 24 V DC -johtimen napaisuuden tarkistus Tiedonsiirtojohdon napaisuuden tarkistus Verkon vaihejärjestyksen tarkistus Kenttäväyläliityntäyksiköiden välisen potentiaalintasauksen varmistus Johdotuksen tarkistuksen jälkeiset toimet Asenna kaikki moottorilähdöt (hybridikaapelit) paikoilleen ja ruuvaa ne kiinni Pistä kaikki väylämoduulit paikoilleen ja ruuvaa ne kiinni Pistä MOVIMOT -taajuusmuuttaja paikoilleen ja ruuvaa se kiinni (koskee vain tapauksia MFZ.7 ja MFZ.8) Asenna kaikki liitäntärasioiden kannet paikoilleen Tuki/tiivistä kaikki liitännät, jotka eivät ole käytössä 38 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

39 Sähköinen asennus Kupariliitäntäinen InterBus-väylä Kupariliitäntäinen InterBus-väylä InterBusyhteyden muunnelmat Kenttäväyläliityntäyksiköitä MFI/MQI voidaan käyttää sekä kaukoväylään että järjestelmäkaukoväylään liitettyinä. Näiden muunnelmien oleellinen ero ilmenee väyläkaapelin rakenteesta. Tavanomaiset kaukoväyläkaapelit muodostuvat datasiirtoon tarkoitetuista 3-parisista kierretyistä parikaapeleista. Järjestelmäkaukoväylässä voidaan siirtää datan ohella myös MFI/MQI-yksiköiden ja aktiivisten antureiden tehonsyöttö. Kaukoväyläyhteys IP20-kotelointiluokan laitteiden liittäminen kenttäväylään tapahtuu tyypillisesti 9-napaisella Sub-D-urosliittimellä. Seuraavista johdotusesimerkeistä ilmenee, kuinka MFI/MQI-yksiköt liitetään edeltäviin ja/tai jäljessä oleviin laitteisiin 9-napaisen Sub-D-urosliittimen avulla. INTERBUS Master [1] MFI/MQI UL RC MFI INTERBUS BA TR RD [2] SYS-F [1] MFI/MQI [3] UL RC MFI INTERBUS BA TR RD SYS-F [3] MFI/MQI UL RC MFI INTERBUS BA TR RD SYS-F [3] 06130AXX [1] max. 400 m (max ft.) [2] max. 12,8 km (max. 8 mailia) [3] Käyttölaite Käsikirja InterBus-liitännät, -kenttäjakolaitteet 39

40 6 Sähköinen asennus Kupariliitäntäinen InterBus-väylä Johdintyypp D9-MFI (9-napainen Sub-D MFI-yksikölle) Johdintyyppi MFI-D9 (MFI-yksiköstä 9-napaiseen Sub-D-liittimeen) Edeltävä InterBus-moduuli liittyy saapuvaan kaukoväylään 9-napaisella Sub-D-urosliittimellä Jäljempänä oleva InterBus-moduuli liitetään 9-napaisen Sub-D-naarasliittimen avulla. MFZ11 (InterBus) [4] X GN YE 3 PK GY 4 BN GN YE PK GY BN V DC [5] DO /DO DI /DI COM [1] [2] [2] [7] [3] 1 DO 6 /DO 2 DI 7 /DI 3 COM [7] [6] 05973AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 [1] saapuva kaukoväyläkaapeli [2] kytke tulevan/edespäin vievän kaukoväyläkaapelin häiriösuojajohdin EMC-kelpoisen metallisen kaapeliläpiviennin avulla MFZ-yksikön runkoon [3] edemmäs vievä kaukoväyläkaapeli [4] riviliitinten toiminnot alk. sivu 58 [5] 9-napainen Sub-D-urosliitin [6] 9-napainen Sub-D-naarasliitin [7] vedonpoisto 40 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

41 UL RC BA TR RD SYS-F UL RC BA TR RD SYS-F UL RC BA TR RD SYS-F Sähköinen asennus Kupariliitäntäinen InterBus-väylä 6 Järjestelmäkaukoväyläyhteys Järjestelmäkaukoväylään käytetään 8-napaista kaapelia. Siinä siirretään datan ohella myös MFI/MQI-väyläelektroniikan ja aktiivisten antureiden 24 V DC -tehonsyöttö. [1] [5] IBS IP CBK MFI/MQI MFI/MQI MFI/MQI [4] MFI INTERBUS MFI INTERBUS MFI INTERBUS [2] [3] [6] [6] [6] 05029ADE [1] saapuva kaukoväylä [2] edemmäs vievä kaukoväylä [3] 24 V -syöttöjännite [4] järjestelmäkaukoväylän riviliitin [5] järjestelmäkaukoväylä, max. 50 m [6] käyttölaite Järjestelmäkaukoväylän riviliittimeen kytkettävien moduulien maksimimäärä riippuu yksittäisten moduulien virrankulutuksesta. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 41

42 6 Sähköinen asennus Kupariliitäntäinen InterBus-väylä Johdintyyppi CCO-I MFI (IP-65-pyöröpistoke MFI-yksikön riviliittimet) Järjestelmäkaukoväyläsegmentin avaamiseen tarvitaan erityinen InterBus-järjestelmäkaukoväyläriviliitin. Tähän väyläriviliittimeen (esim. tyyppiin IBS IP CBK 1/24F) voidaan järjestelmäkaukoväylä liittää IP-65-tasoisella pyöröliittimellä (tyyppi CCO-I). MFZ11 (InterBus) X [4] GN YE PK GY BN [1] [2] [3] DO 1 /DO 2 DI 3 /DI 4 COM 5 RBST 9 PE V 7 0V 8 YE/GN RD BU 05974AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 [1] IP-65-pyöröpistoke [2] saapuvan järjestelmäkaukoväylän kaapeli [3] kytke järjestelmäkaukoväyläkaapelin häiriösuojajohdin metallisen EMC-kaapeliläpiviennin kautta MFZ-yksikön runkoon. [4] riviliitinten toiminnot alk. sivu Käsikirja InterBus-liitännät, -kenttäjakolaitteet

43 Sähköinen asennus Kupariliitäntäinen InterBus-väylä 6 MFZ11-yksikön liitäntä MOVIMOT -taajuusmuuttajaan (yksiköiden MFI/MQI21, MFI/MQI22 ja MFI/MQI23 yhteydessä) MFZ11 (INTERBUS) X20 [3] MOVIMOT MFZ V 24 V GND GND 24 V RS+ RS GND 24V R L f1/f2 K1a K1b RS- RS+ [2] MFI.. MQI.. [4] [4] [1] [1] V DC /DO DO /DI DI COM /DO DO /DI DI COM 06801AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 [1] Asennettaessa MFZ11 ja MOVIMOT erilleen: Yhdistä RS-485-kaapelin häiriösuojajohdin EMC-kelpoisen metallisen kaapelin läpivientiholkin avulla MFZ-yksikön ja MOVIMOT -taajuusmuuttajan laiterunkoon. [2] Varmista kaikkien väylään liittyvien asemien välinen potentiaalintasaus [3] Riviliitinten toiminnot alk. sivu 58 [4] EMC-kaapeliläpivienti (metallia) Liittimen nastajärjestys Nro Nimi Suunta Toiminto X20 1 /DO Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 2 DO Tulo saapuva kaukotason väylä, datan lähetyssuunta (keltainen) 3 /DI Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 4 DI Tulo saapuva kaukotason väylä, datan vastaanottosuunta (harmaa) 5 COM - Vertailupotentiaali (ruskea) 6 /DO Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 7 DO Lähtö lähtevä kaukotason väylä, datan lähetyssuunta (keltainen) 8 /DI Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 9 DI Lähtö lähtevä kaukotason väylä, datan vastaanottosuunta (harmaa) 10 COM - Vertailupotentiaali (ruskea) V Tulo Moduulielektroniikan ja antureiden 24 V -syöttöjännite V Lähtö 24 V -syöttöjännite (sillattu yhteen liittimen X20/11 kanssa) 13 GND - Moduulien elektroniikan ja antureiden 0V24-vertailupotentiaali 14 GND - Moduulien elektroniikan ja antureiden 0V24-vertailupotentiaali V Lähtö MOVIMOT -taajuusmuuttajan 24 V -syöttöjännite (sillattu yhteen liittimen X20/11 kanssa) 16 RS+ Lähtö Tiedonsiirtoyhteys MOVIMOT -taajuusmuuttajan liittimelle RS+ 17 RS- Lähtö Tiedonsiirtoyhteys MOVIMOT -taajuusmuuttajan liittimelle RS 18 GND - MOVIMOT -taajuusmuuttajan 0V24-vertailupotentiaali (sillattu yhteen X20/13:n kanssa) Käsikirja InterBus-liitännät, -kenttäjakolaitteet 43

44 6 Sähköinen asennus Kupariliitäntäinen InterBus-väylä Kenttäjakolaitteen liitäntä MFZ13-yksikköön MFI../MQI-yksikön avulla (järjestelmäkaukoväyläyhteys) Johdintyyppi IP-65-pyöröpistoke MFI/MQI-riviliittimet CCO-I MFI Järjestelmäkaukoväyläsegmentin avaamiseen tarvitaan erityinen InterBus-järjestelmäkaukoväyläriviliitin. Tähän väyläriviliittimeen (esim. tyyppiin IBS IP CBK 1/24F) voidaan järjestelmäkaukoväylä liittää IP-65-tasoisella pyöröliittimellä (tyyppi CCO-I). Liitäntämoduuli MFZ13 + kenttäväylämoduuli MFI/MQI21, MFI/MQI22 L3 L2 L1 PE L3 L2 L1 PE MFZ V2 GND2 MFI22 MQI22 MFI21 MQI21 YE/GN X mm (AWG10) PE L1 L1 L2 L2 L3 L3 PE 2.5 mm 2 (AWG12) 2 4 mm (AWG10) X20 X /DO DO /DI DI COM /DO DO /DI DI COM 24 V 24 V GND GND V2I24 V2I24 GND2 GND2 24V2 GND2 GN YE PK GY BN RD BU [1] [1] [2] DO /DO DI /DI COM 5 RBST 9 PE 6 +24V 7 0V 8 BU RD YE GN GY PK BN YE/GN [3] Kl.3/X21 Kl.1/X21 Kl.2/X20 Kl.1/X20 Kl.4/X20 Kl.3/X20 Kl.5/X20 PE [4] AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 2 = potentiaalitaso 2 [1] EMC-kaapeliläpivienti (metallia) [2] saapuva järjestelmäkaukoväyläkaapeli [3] edemmäs vievä järjestelmäkaukoväyläkaapeli [4] IP65-pyöröpistoke 44 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

45 Sähköinen asennus Kupariliitäntäinen InterBus-väylä 6 Liittimen nastajärjestys Nro Nimi Suunta Toiminto X20 1 /DO Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 2 DO Tulo saapuva kaukotason väylä, datan lähetyssuunta (keltainen) 3 /DI Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 4 DI Tulo saapuva kaukotason väylä, datan vastaanottosuunta (harmaa) 5 COM - Vertailupotentiaali (ruskea) 6 /DO Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 7 DO Lähtö lähtevä kaukotason väylä, datan lähetyssuunta (keltainen) 8 /DI Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 9 DI Lähtö lähtevä kaukotason väylä, datan vastaanottosuunta (harmaa) 10 COM - Vertailupotentiaali (ruskea) X V Tulo Moduulielektroniikan, antureiden ja MOVIMOT -taajuusmuuttajan 24 V -syöttöjännite 2 24 V Lähtö 24 V -syöttöjännite (sillattu yhteen liittimen X21/1 kanssa) 3 GND - Moduulielektroniikan, antureiden ja MOVIMOT -taajuusmuuttajan 0V24-vertailupotentiaali 4 GND - Moduulielektroniikan, antureiden ja MOVIMOT -taajuusmuuttajan 0V24-vertailupotentiaali 5 V2I24 Tulo Toimilaitteiden (digitaalilähtöjen) 24 V -syöttöjännite 6 V2I24 Lähtö Toimilaitteiden (digitaalilähtöjen) 24 V -syöttöjännite, sillattu yhteen liittimen X21/5 kanssa 7 GND2 - Toimilaitteiden 0V24-vertailupotentiaali 8 GND2 - Toimilaitteiden 0V24-vertailupotentiaali Käsikirja InterBus-liitännät, -kenttäjakolaitteet 45

46 6 Sähköinen asennus Kupariliitäntäinen InterBus-väylä Liitäntämoduuli MFZ13 + kenttäväylämoduuli MFI/MQI32 L3 L2 L1 PE L3 L2 L1 PE X PE L1 L1 L2 L2 L3 L3 PE 2 4 mm (AWG10) MFZ13 + MFI32 MQI32 YE/GN /DO X20 X DO /DI 2.5 mm 2 (AWG12) DI COM /DO DO /DI DI COM 24 V 24 V 4 mm 2 (AWG10) GND GN YE GND PK GY res. RD res. res. res. BU BN [1] [1] [2] DO /DO DI /DI COM 5 RBST 9 PE 6 +24V 7 0V 8 BU RD YE GN GY PK BN YE/GN [3] Kl.3/X21 Kl.1/X21 Kl.2/X20 Kl.1/X20 Kl.4/X20 Kl.3/X20 Kl.5/X20 PE [4] AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 [1] EMC-kaapeliläpivienti (metallia) [2] saapuva järjestelmäkaukoväyläkaapeli [3] edemmäs vievä järjestelmäkaukoväyläkaapeli [4] IP65-pyöröpistoke 46 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

47 Sähköinen asennus Kupariliitäntäinen InterBus-väylä 6 Liittimen nastajärjestys Nro Nimi Suunta Toiminto X20 1 /DO Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 2 DO Tulo saapuva kaukotason väylä, datan lähetyssuunta (keltainen) 3 /DI Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 4 DI Tulo saapuva kaukotason väylä, datan vastaanottosuunta (harmaa) 5 COM - Vertailupotentiaali (ruskea) 6 /DO Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 7 DO Lähtö lähtevä kaukotason väylä, datan lähetyssuunta (keltainen) 8 /DI Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 9 DI Lähtö lähtevä kaukotason väylä, datan vastaanottosuunta (harmaa) 10 COM - Vertailupotentiaali (ruskea) X V Tulo Moduulielektroniikan, antureiden ja MOVIMOT -taajuusmuuttajan 24 V -syöttöjännite 2 24 V Lähtö 24 V -syöttöjännite (sillattu yhteen liittimen X21/1 kanssa) 3 GND - Moduulielektroniikan, antureiden ja MOVIMOT -taajuusmuuttajan 0V24-vertailupotentiaali 4 GND - Moduulielektroniikan, antureiden ja MOVIMOT -taajuusmuuttajan 0V24-vertailupotentiaali varattu varattu varattu varattu Käsikirja InterBus-liitännät, -kenttäjakolaitteet 47

48 6 Sähköinen asennus Kupariliitäntäinen InterBus-väylä Kenttäjakolaitteiden MFZ16, MFZ17 ja MFZ18 liitäntä yksiköihin MFI../MQI.. (järjestelmäkaukoväyläyhteys) Johdintyyppi CCO-I MFI IP-65-pyöröpistoke MFI/MQI-riviliittimet Järjestelmäkaukoväyläsegmentin avaamiseen tarvitaan erityinen InterBus-järjestelmäkaukoväyläriviliitin. Tähän väyläriviliittimeen (esim. tyyppiin IBS IP CBK 1/24F) voidaan järjestelmäkaukoväylä liittää IP-65-tasoisella pyöröliittimellä (tyyppi CCO-I). Liitäntämoduulit MFZ16, MFZ17, MFZ18 + kenttäväylämodeemi MFI/MQI21, MFI/MQI22 MFZ16 L3 L2 L1 PE L3 L2 L1 PE X mm 2 (AWG10) MFZ17 PE L1 L1 L2 L2 L3 L3 PE [5] MFZ18 + MFI21 MFI22 MQI21 MFI22 24V2 GND2 YE/GN /DO DO /DI DI COM /DO DO /DI DI COM GN YE PK GY BN mm 2(AWG12) V 24 V GND GND V2I24 V2I24 GND2 GND2 RD BU X20 24V2 GND2 [1] [1] [2] DO /DO DI /DI COM 5 RBST 9 PE 6 +24V 7 0V 8 BU RD YE GN GY PK BN YE/GN [3] Kl.13 Kl.11 Kl.2 Kl.1 Kl.4 Kl.3 Kl.5 PE [4] AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 2 = potentiaalitaso 2 [1] EMC-kaapeliläpivienti (metallia) [2] saapuva järjestelmäkaukoväyläkaapeli [3] edemmäs vievä järjestelmäkaukoväyläkaapeli [4] IP65-pyöröpistoke [5] riviliitinten toiminnot alk. sivu Käsikirja InterBus-liitännät, -kenttäjakolaitteet

49 Sähköinen asennus Kupariliitäntäinen InterBus-väylä 6 Liittimen nastajärjestys Nro Nimi Suunta Toiminto X20 1 /DO Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 2 DO Tulo saapuva kaukotason väylä, datan lähetyssuunta (keltainen) 3 /DI Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 4 DI Tulo saapuva kaukotason väylä, datan vastaanottosuunta (harmaa) 5 COM - Vertailupotentiaali (ruskea) 6 /DO Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 7 DO Lähtö lähtevä kaukotason väylä, datan lähetyssuunta (keltainen) 8 /DI Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 9 DI Lähtö lähtevä kaukotason väylä, datan vastaanottosuunta (harmaa) 10 COM - Vertailupotentiaali (ruskea) V Tulo Moduulielektroniikan ja antureiden 24 V -syöttöjännite V Lähtö 24 V -syöttöjännite (sillattu yhteen liittimen X20/11 kanssa) 13 GND - Moduulien elektroniikan ja antureiden 0V24-vertailupotentiaali 14 GND - Moduulien elektroniikan ja antureiden 0V24-vertailupotentiaali 15 V2I24 Tulo Toimilaitteiden (digitaalilähtöjen) 24 V -syöttöjännite 16 V2I24 Lähtö Toimilaitteiden (digitaalilähtöjen) 24 V -syöttöjännite, sillattu yhteen liittimen X20/15 kanssa 17 GND2 - Toimilaitteiden 0V24-vertailupotentiaali 18 GND2 - Toimilaitteiden 0V24-vertailupotentiaali Käsikirja InterBus-liitännät, -kenttäjakolaitteet 49

50 6 Sähköinen asennus Kupariliitäntäinen InterBus-väylä Liitäntämoduulit MFZ16, MFZ17 ja MFZ18 + kenttäväylämoduuli MFI/MQI32 MFZ16 L3 L2 L1 PE L3 L2 L1 PE X mm (AWG10) MFZ17 PE L1 L1 L2 L2 L3 L3 PE [5] MFZ18 + MFI32 MQI32 YE/GN /DO DO /DI DI COM /DO DO /DI DI COM mm (AWG12) V 24 V GND GND res res res res. X20 GN YE PK GY BN RD BU [1] [1] [2] DO /DO DI /DI 4 COM 5 RBST 9 PE 6 +24V 7 0V 8 BU RD YE GN GY PK BN YE/GN [3] Kl.13 Kl.11 Kl.2 Kl.1 Kl.4 Kl.3 Kl.5 PE [4] AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 [1] EMC-kaapeliläpivienti (metallia) [2] saapuva järjestelmäkaukoväyläkaapeli [3] edemmäs vievä järjestelmäkaukoväyläkaapeli [4] IP65-pyöröpistoke [5] riviliitinten toiminnot alk. sivu Käsikirja InterBus-liitännät, -kenttäjakolaitteet

51 Sähköinen asennus Kupariliitäntäinen InterBus-väylä 6 Liittimen nastajärjestys Nro Nimi Suunta Toiminto X20 1 /DO Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 2 DO Tulo saapuva kaukotason väylä, datan lähetyssuunta (keltainen) 3 /DI Tulo saapuva kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 4 DI Tulo saapuva kaukotason väylä, datan vastaanottosuunta (harmaa) 5 COM - Vertailupotentiaali (ruskea) 6 /DO Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vihreä) 7 DO Lähtö lähtevä kaukotason väylä, datan lähetyssuunta (keltainen) 8 /DI Lähtö lähtevä kaukotason väylä, invertoitu datan lähetyssuunta (vaaleanpun.) 9 DI Lähtö lähtevä kaukotason väylä, datan vastaanottosuunta (harmaa) 10 COM - Vertailupotentiaali (ruskea) V Tulo Moduulielektroniikan ja antureiden 24 V -syöttöjännite V Lähtö 24 V -syöttöjännite (sillattu yhteen liittimen X20/11 kanssa) 13 GND - Moduulien elektroniikan ja antureiden 0V24-vertailupotentiaali 14 GND - Moduulien elektroniikan ja antureiden 0V24-vertailupotentiaali varattu varattu varattu varattu Käsikirja InterBus-liitännät, -kenttäjakolaitteet 51

52 TR TR 6 Sähköinen asennus Kuitukaapeliliitäntäinen InterBus-väylä 6.4 Kuitukaapeliliitäntäinen InterBus-väylä Tiedonsiirron ja 24 V DC - tehonsyötön liitäntä InterBus-väyläyhteys ja 24 V DC -tehonsyöttö hoituvat Rugged-Line-liittimen välityksellä. [1] [2] 51442AXX [1] Kuitukaapeli (InterBus-kaukoväylä) [2] US1/US2-tehonsyöttö Liittimet (valmistaja: Phoenix-Contact) eivät kuulu SEW:n toimitussisältöön. Noudata Rugged-Line-liitäntätekniikan osalta ehdottomasti Phoenix-Contactin konfigurointi- ja asennussääntöjä. Väylän liitäntäpistokkeiden asennus Liitäntäpistokkeet voidaan liittää väylämoduuliin tarpeen mukaan neljällä eri tavalla (ks. seuraava kuva). IB DIAG RC US1 MFI MFI INTERBUS INTERBUS RL RL US1 DI0 DI2 DI4 TR US2 RD FO1 DI1 DI3 DI5 FO2 IB DIAG DIAG RC US1 MFI MFI INTERBUS INTERBUS RL RL RD DI1 US1 DI0 DI0 DI2 DI2 DI4 DI4 TR US2 US2 RD FO1 DI1 DI3 DI3 DI5 DI5 FO2 SYS-F Remote OUT (X12) SYS-F Remote OUT (X12) IB DIAG RC US1 MFI MFI INTERBUS INTERBUS RL RL US1 DI0 DI2 DI4 TR US2 RD FO1 DI1 DI3 DI5 FO2 SYS-F Remote IN (X11) Remote IN (X11) IB DIAG IB DIAG MFI MFI INTERBUS INTERBUS RL RL RC RC US1 DI0 DI2 DI4 US2 RD FO1 DI1 DI3 DI5 FO2 Remote OUT (X12) SYS-F Remote IN (X11) Remote OUT (X12) Remote IN (X11) 51332AXX Liitäntäpistokkeet saa asentaa vain jännitteettömässä tilassa. Älä vedä pistoketta paikoilleen sen lukitsimesta vetäen. Huom! Käyttämättä jäävät liittimet on varustettava sokkotulpilla, jotta kotelointiluokka pysyy voimassa! 52 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

53 Sähköinen asennus Kuitukaapeliliitäntäinen InterBus-väylä 6 Asennus Katkaise syöttöjännite. Avaa lukitsin (1.) ja vie pistoke riittävän syvälle moduulielektroniikan (2.) sisään Sulje lukitsin (3.) IB DIAG DIAG RC RC US1 MFI INTERBUS INTERBUS RL TR RD DI1 US1 DI0 DI0 DI2 DI2 DI4 TR US2 US2 RD FO1 DI1 DI3 DI3 DI5 DI5 FO2 SYS-F IB DIAG DIAG MFI MFI INTERBUS INTERBUS RL RL US2 RC US1 DI0 TR US2 RD FO1 FO2 DI0 DI2 DI2 DI4 DI1 DI1 DI3 DI3 DI5 DI5 SYS-F AXX Irrotus Katkaise syöttöjännite. Avaa lukitsin ja vedä pistoke kaapelin suunnassa ulos moduulista. Syöttöjännite Kumpaakin käytössä olevaa syöttöjännitettä käytetään seuraavaan tapaan US1: 24 V DC -tehonsyöttö väylälogiikalle, antureille ja MOVIMOT -taajuusmuuttajalle US2: Toimilaitteiden tehonsyöttö (virrankulutus: ks. Tekniset tiedot) Kosketinjärjestys IB DIAG DIAG RC US1 MFI MFI INTERBUS INTERBUS RL RL TR US1 DI0 US2 TR US2 RD RD FO1 FO2 DI0 DI2 DI4 DI1 DI3 DI5 DI5 SYS-F +US1 US1 +US2 US2 +US1 +US2 US1 US2 +US1 US1 +US2 US2 +US1 +US2 US1 US AXX Käsikirja InterBus-liitännät, -kenttäjakolaitteet 53

54 6 Sähköinen asennus Kuitukaapeliliitäntäinen InterBus-väylä Kaapelin veto Pistokeliittimen tuntumaan on kaapeloinnissa jätettävä tyhjä väli, joka riippuu käytetyn kuitukaapelin taivutussäteestä (noudata Rugged-Line-liitäntätekniikan osalta Phoenix- Contactin konfigurointi- ja asennussääntöjä). R min R min 50329AXX Johdinpituudet < 1 m Johdinpituudet < 1 m ovat sallittuja ainoastaan Phoenix-Contactin erityisesti valmistamia valmiita IBS RL CONNECTION-LK -yhdyskaapeleita käyttäen (Noudata Rugged-Line-liitäntätekniikan osalta Phoenix-Contactin konfigurointi- ja asennussääntöjä). 54 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

55 Sähköinen asennus Kuitukaapeliliitäntäinen InterBus-väylä 6 Rugged-Linekaapeloinnilla varustettu InterBus-rakenne, topologiaesimerkki INTERBUS interface module MFI. 3 MFI. 3 Rugged line bus terminal Remote bus Remote bus connection Blind plug Remote bus (max km in copper and polymer fiber) Bus section (max. 400 m in copper max. 35m/50m in polymer fiber) Remote bus Remote bus MFI. 3 MFI. 3 MFI. 3 Remote bus Blind plug 06191AEN Kuitukaapelia käytettäessä voidaan kiinteästi asennettavilla polymeerikuiduilla yhdistää enintään 50 m:n päässä toisistaan sijaitsevia kenttäväyläasemia. Joustavasti asennettuja polymeerikuituja käytettäessä ovat 35 m:n etäisyydet mahdollisia. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 55

56 6 Sähköinen asennus Kuitukaapeliliitäntäinen InterBus-väylä MFZ11-yksikön liitäntä MOVIMOT -taajuusmuuttajaan (MFI23- ja MFI33-yksiköiden yhteydessä) MFZ11 (INTERB US) X20 [3] MOVIMOT MFZ res. 2 res res. res. res. res. res. res. res. res. res. res. res. res. 24 V RS+ RS- 18 GND 24V R L f1/f2 K1a K1b RS- RS+ [2] MFI23 MFI33 [1] [1] 05954AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 [1] Asennettaessa MFZ11 ja MOVIMOT erilleen: Yhdistä RS-485-kaapelin häiriösuojajohdin EMC-kelpoisen metallisen kaapelin läpivientiholkin avulla MFZ-yksikön ja MOVIMOT -taajuusmuuttajan laiterunkoon. [2] Varmista kaikkien väylään liittyvien asemien välinen potentiaalintasaus [3] Riviliitinten toiminnot alk. sivu 58 Liittimen nastajärjestys Nro Nimi Suunta Toiminto X varattu V Lähtö MOVIMOT -taajuusmuuttajan 24 V -syöttöjännite (sillattu yhteen liittimen X20/11 kanssa) 16 RS+ Lähtö Tiedonsiirtoyhteys MOVIMOT -taajuusmuuttajan liittimelle RS+ 17 RS- Lähtö Tiedonsiirtoyhteys MOVIMOT -taajuusmuuttajan liittimelle RS 18 GND MOVIMOT -taajuusmuuttajan 0V24-vertailupotentiaali (sillattu yhteen X20/13:n kanssa) 56 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

57 Sähköinen asennus Kuitukaapeliliitäntäinen InterBus-väylä 6 Kenttäjakolaitteen MFZ13 liitäntä yksiköihin MFI23 ja MFI33 L3 L2 L1 PE L3 L2 L1 PE X mm 2 (AWG10) MFZ13 + MFI23 MFI33 PE L1 L1 L2 L2 L3 L3 PE mm (AWG12) 2 4 mm (AWG10) X20 X res. res. res. res. res. res. res. res. res. res. res. res. res. res. res. res. res. res AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 2 = potentiaalitaso 2 Kenttäjakolaitteiden MFZ16, MFZ17 ja MFZ18 liitäntä yksiköihin MFI23 ja MFI33 MFZ16 L3 L2 L1 PE L3 L2 L1 PE MFZ17 [1] X PE L1 L1 L2 L2 L3 L3 PE 2 4 mm (AWG10) X MFZ mm (AWG12) MFI23 MFI33 res. res. res. res. res. res. res. res. res. res. res. res. res. res. res. res. res. res AXX 0 = potentiaalitaso 0 1 = potentiaalitaso 1 2 = potentiaalitaso 2 [1] Riviliitinten toiminnot alk. sivu 58 Käsikirja InterBus-liitännät, -kenttäjakolaitteet 57

58 6 Sähköinen asennus Kenttäväyläliityntäyksiköiden MF../MQ.. tulojen ja lähtöjen (I/O:iden) liitäntä 6.5 Kenttäväyläliityntäyksiköiden MF../MQ.. tulojen ja lähtöjen (I/O:iden) liitäntä Liitäntä riviliittimillä tapauksissa......kenttäväyläliityntäyksiköt, joissa 4 digitaalituloa ja 2 digitaalilähtöä: MFZ.1 MFZ.6 MFZ.7 MFZ.8 yhdessä seuraavien kanssa MF.21 MF.22 MF.23 MQ.21 MQ.22 X20 DI 0 GND VO24 DI 1 GND VO24 DI 2 GND VO24 DI 3 GND VO24 DO 0 GND2 DO1 GND2 V2I24 [1] GND AXX [1] vain MFI23: varattu kaikki muut MF.. moduulit: V2I24 1 = potentiaalitaso 1 2 = potentiaalitaso 2 Nro Nimi Suunta Toiminto X20 19 DI0 Tulo Anturin 1 kytkentäsignaali 1) 20 GND - Anturin 1 vertailupotentiaali 0V24 21 V024 Lähtö Anturin 1 syöttöjännite 24 V 1) 22 DI1 Tulo Anturin 2 kytkentäsignaali 23 GND - Anturin 2 vertailupotentiaali 0V24 24 V024 Lähtö Anturin 2 syöttöjännite 24 V 25 DI2 Tulo Anturin 3 kytkentäsignaali 26 GND - Anturin 3 vertailupotentiaali 0V24 27 V024 Lähtö Anturin 3 syöttöjännite 24 V 28 DI3 Tulo Anturin 4 kytkentäsignaali 29 GND - Anturin 4 vertailupotentiaali 0V24 30 V024 Lähtö Anturin 4 syöttöjännite 24 V 31 DO0 Lähtö Toimilaitteen 1 kytkentäsignaali 32 GND2 - Toimilaitteen 1 vertailupotentiaali 0V24 33 DO1 Lähtö Toimilaitteen 2 kytkentäsignaali 34 GND2 - Toimilaitteen 2 vertailupotentiaali 0V24 35 V2I24 Tulo Toimilaitteiden 24 V -syöttöjännite vain MFI23:n yhteydessä: varattu vain MFZ.6:n, MFZ.7:n ja MFZ.8:n yhteydessä: sillattu yhteen liittimen 15 tai 16 kanssa 36 GND2 - Toimilaitteiden vertailupotentiaali 0V24 vain MFZ.6:n, MFZ.7:n ja MFZ.8:n yhteydessä: sillattu yhteen liittimen 17 tai 18 kanssa 1) Käytössä kenttäjakolaitteiden MFZ26J ja MFZ28J yhteydessä huoltokytkimen palauteviestisignaalia varten (sulkeutuva kosketin). Signaali on evaluoitavissa ohjausjärjestelmässä 58 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

59 Sähköinen asennus Kenttäväyläliityntäyksiköiden MF../MQ.. tulojen ja lähtöjen (I/O:iden) liitäntä 6 Liitäntä riviliittimillä tapauksissa......kenttäväyläliityntäyksiköt, joissa 6 digitaalituloa: MFZ.1 MFZ.6 MFZ.7 MFZ.8 yhdessä seuraavien kanssa MF.32 MF.33 MQ.32 X20 DI 0 GND VO24 DI 1 GND VO24 DI 2 GND VO24 DI 3 GND VO24 DI 4 GND DI 5 GND res. GND = potentiaalitaso AXX Nro Nimi Suunta Toiminto X20 19 DI0 Tulo Anturin 1 kytkentäsignaali 1) 20 GND - Anturin 1 vertailupotentiaali 0V24 21 V024 Lähtö Anturin 1 syöttöjännite 24 V 1) 22 DI1 Tulo Anturin 2 kytkentäsignaali 23 GND - Anturin 2 vertailupotentiaali 0V24 24 V024 Lähtö Anturin 2 syöttöjännite 24 V 25 DI2 Tulo Anturin 3 kytkentäsignaali 26 GND - Anturin 3 vertailupotentiaali 0V24 27 V024 Lähtö Anturin 3 syöttöjännite 24 V 28 DI3 Tulo Anturin 4 kytkentäsignaali 29 GND - Anturin 4 vertailupotentiaali 0V24 30 V024 Lähtö Anturin 4 syöttöjännite 24 V 31 DI4 Tulo Anturin 5 kytkentäsignaali 32 GND - Anturin 5 vertailupotentiaali 0V24 33 DI5 Tulo Anturin 6 kytkentäsignaali 34 GND - Anturin 6 vertailupotentiaali 0V24 35 varattu - varattu 36 GND - antureiden vertailupotentiaali 0V24 1) Käytössä kenttäjakolaitteiden MFZ26J ja MFZ28J yhteydessä huoltokytkimen palauteviestisignaalia varten (sulkeutuva kosketin). Signaali on evaluoitavissa ohjausjärjestelmässä Käsikirja InterBus-liitännät, -kenttäjakolaitteet 59

60 6 Sähköinen asennus Kenttäväyläliityntäyksiköiden MF../MQ.. tulojen ja lähtöjen (I/O:iden) liitäntä Liitäntä M12- pistokeliittimen kautta tapauksissa... Kenttäväyläliityntäyksiköt MF.22, MQ.22 ja MF.23, joissa 4 digitaalituloa ja 2 digitaalilähtöä: Kytke anturit/toimilaitteet joko M12-naarasliittimien tai riviliittimien välityksellä. Lähtöjen ollessa käytössä: yhdistä 24 V liitäntänapoihin V2I24 / GND2 Kytke kaksikanavaiset anturit / toimilaitteet tuloihin DI0 ja DI2 sekä lähtöön DO0. I/O-liitännät DI1, DI3 ja DO1 eivät ole enää käytettävissä. 24 V (V024) DI0 [1] 24 V (V024) DI1 DI3 DO1 DI2 DO0 GND GND GND2 DIO DI2 DO0 24 V (V024) DI1 24 V (V024) DI3 DO DI1 GND DI3 GND DO1 GND AXX [1] Kenttäjakolaitteiden MFZ26J ja MFZ28J yhteydessä ei liitäntää DI0 saa käyttää. Huom! Käyttämättä jäävät liittimet on varustettava M12-sulkutulpilla, jotta kotelointiluokka IP65 pysyy voimassa! 60 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

61 Sähköinen asennus Kenttäväyläliityntäyksiköiden MF../MQ.. tulojen ja lähtöjen (I/O:iden) liitäntä 6 Liitäntä M12- pistokeliittimen kautta tapauksissa... Kenttäväyläliityntäyksiköt MF.32, MQ.32 ja MF.33, joissa 6 digitaalituloa: Kytke anturit / toimilaitteet joko M12-naarasliittimen tai ruuviliittimien välityksellä. Kytke kaksikanavaiset anturit digitaalituloihin DI0, DI2 ja DI4. Tulot DI1, DI3 ja DI1 eivät ole enää käytettävissä. 24 V (V024) 24 V (V024) 24 V (V024) DI1 DI3 DI5 DI0 [1] DI2 DI4 GND GND GND DIO DI2 DI4 DI1 DI3 DI5 24 V (V024) 24 V (V024) 24 V (V024) DI1 GND DI3 GND DI5 GND 06798AXX [1] Kenttäjakolaitteiden MFZ26J ja MFZ28J yhteydessä ei liitäntää DI0 saa käyttää. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 61

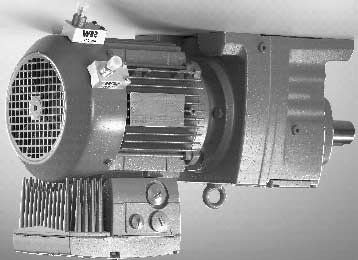

62 6 Sähköinen asennus Lähestymiskytkimen NV26 liitäntä 6.6 Lähestymiskytkimen NV26 liitäntä Ominaisuudet Lähestymiskytkimen NV26 ominaisuudet ovat seuraavanlaiset: 2 anturia, 6 pulssia/kierros 24 jako-osaa/kierros, 4-kertainen evaluointi Anturin valvonta ja evaluointi mahdollista kenttäväyläliityntäyksikön MQ.. yhteydessä 05767AXX Anturien välisen kulman on oltava 45. Liitäntä Yhdistä lähestymiskytkin NV26 suojatulla M12-kaapelilla kenttäväyläliityntäyksikön MQ.. tuloihin DI0 ja DI1 MOVIMOT MQ.. NV AXX Hetkellinen paikka on luettavissa muuttujan H511 (ActPosMot) avulla. SEW-EURODRIVE suosittelee laitteen valvonnan aktivointia parametrin "P504 Laitteen valvonta moottori" avulla. 62 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

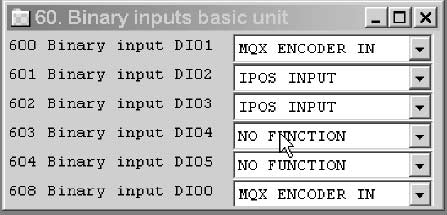

63 Sähköinen asennus Lähestymiskytkimen NV26 liitäntä 6 Anturien evaluointi Kenttäväyläliityntäyksikön MQX tuloissa on tehdasasetuksena suodatus, jonka aikavakio on 4 ms. Liitinpaikkaan "MQX GEBER IN" saatu signaali kytkee tämän suodatuksen pois lähestymiskytkimen evaluointia varten EN Tarkempia tietoja löytyy käsikirjasta "Paikoitus ja sekvenssilogiikka IPOS plus ", luvusta "MQX-yksiköille tarkoitettu IPOS", erityisesti kappaleesta "Lähestymiskytkinten evaluointi" Käsikirja InterBus-liitännät, -kenttäjakolaitteet 63

64 6 Sähköinen asennus Pulssianturin ES16 liitäntä 6.7 Pulssianturin ES16 liitäntä Ominaisuudet Pulssianturin ES 16 ominaisuudet ovat seuraavanlaiset: 6 pulssia/kierros 24 jako-osaa/kierros, 4-kertainen evaluointi Anturin valvonta ja evaluointi mahdollista kenttäväyläliityntäyksikön MQ.. yhteydessä 57285AXX Asennus kenttäväyläliityntäyksikköä MQ.. käytettäessä Yhdistä pulssianturi ES16 suojatulla M12-kaapelilla kenttäväyläliityntäyksikön MQ.. tuloihin, ks. kappale "Liitäntäkaavio". MQ.. ES16 MOVIMOT 57286AXX Hetkellinen paikka on luettavissa muuttujan H511 (ActPosMot) avulla. SEW-EURODRIVE suosittelee laitteen valvonnan aktivointia parametrin "P504 Laitteen valvonta moottori" avulla. 64 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

65 Sähköinen asennus Pulssianturin ES16 liitäntä 6 Liitäntäkaavio ES16 24 V (V024) MQ.. UB K1 K2 K0 K1 K2 K0 UB A B C A B C A (K1) A( K1) B (K2) B( K2) C (K0) C( K0) UB DI0 (PIN4) DI1 (PIN2) V024 (PIN1) GND (PIN3) DI0 DI1 GND DIO DI1 24 V (V024) DI1 GND AXX Tulopuolen naarasliittimeen DI1 ei saa kytkeä mitään ylimääräistä! Anturien evaluointi Kenttäväyläliityntäyksikön MQX tuloissa on tehdasasetuksena suodatus, jonka aikavakio on 4 ms. Liitinpaikkaan "MQX GEBER IN" saatu signaali kytkee tämän suodatuksen pois lähestymiskytkimen evaluointia varten EN Tarkempia tietoja löytyy käsikirjasta "Paikoitus ja sekvenssilogiikka IPOS plus ", luvusta "MQX-yksiköille tarkoitettu IPOS", erityisesti kappaleesta "Lähestymiskytkinten evaluointi" Pulssianturi ES16 käyttäytyy samaan tapaan kuin lähestymiskytkin NV26. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 65

66 6 Sähköinen asennus Valmiskaapeleiden liitäntä 6.8 Valmiskaapeleiden liitäntä Kenttäjakolaitteen MFZ.3. tai MFZ.6. ja MOVIMOT - taajuusmuuttajan välinen yhdyskaapeli (tuotenumero ) + DT/DV..MM MFZ.3 MFZ AXX Kaapelin johdinjärjestys MOVIMOT -riviliitin Johtimen väri / merkintä L1 musta / L1 L2 musta / L2 L3 musta / L3 24 V punainen / 24 V valkoinen / 0 V, valkoinen / 0 V RS+ oranssi / RS+ RS- vihreä / RS- PE-napa vihreä-keltainen + häiriösuojajohtimen pää Huomioi pyörimissuunnan aktivointi 24V 24V L R L R Molemmat pyörimissuunnat on aktivoitu Vain pyörimissuunta myötäpäivään on aktivoitu; vastapäivään-ohjearvo aiheuttaa laitteen pysähtymisen. 24V 24V L R L R Vain pyörimissuunta vastapäivään on aktivoitu; myötäpäivään-ohjearvo aiheuttaa laitteen pysähtymisen. Käyttölaite on lukitustilassa tai sitä ollaan pysäyttämässä. 66 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

67 Sähköinen asennus Valmiskaapeleiden liitäntä 6 Kenttäjakolaitteen MFZ.7. tai MFZ.8. ja MOVIMOTtaajuusmuuttajan välinen yhdyskaapeli (tuotenumero ) + DT/DV MFZ.8 MFZ AXX Kaapelin ulompi häiriösuojajohdin on yhdistettävä metallisen EMC-kaapeliläpiviennin avulla moottorin kytkentärasian runkoon. Kaapelin johdinjärjestys Moottorin ruuviliitin Johtimen väri / merkintä U1 musta / U1 V1 musta / V1 W1 musta / W1 4a punainen / 13 3a valkea / 14 5a sininen / 15 1a musta / 1 2a musta / 2 PE-napa vihreä-keltainen + häiriösuojajohtimen (sisemmän) pää Käsikirja InterBus-liitännät, -kenttäjakolaitteet 67

68 6 Sähköinen asennus Valmiskaapeleiden liitäntä Moottoreiden kenttäjakolaitteiden MF../MM../Z.7., MQ../MM../Z.7. väliset vastaavuudet /min: Teho [kw] 0,25 0,37 0,55 0,75 1,1 1,5 Moottori Kenttäjakolaite + kenttäväyläliityntäyksikkö MF.. + kenttäväyläliityntäyksikkö MQ.. DFR63L4 / TH MF../MM03C / Z.7F 0 / BW1 1) DFR63L4 / BMG / TH. DT71D4 / TH 1) Yhdistelmä, jossa korotettu lyhytaikaismomentti MQ../ MM03C / Z.7F 0 / BW1 1) MF../ MM03C / Z.7F 0 1) MQ../ MM03C / Z.7F 0 1) MF../MM03C / Z.7F 0 / BW1 MF../MM05C / Z.7F 0 / BW1 1) MQ../ MM03C / Z.7F 0 / BW1 MQ../ MM05C / Z.7F 0 / BW1 1) DT71D4 / BMG / TH. MF../ MM03C / Z.7F 0 MF../ MM05C / Z.7F 0 1) MQ../ MM03C / Z.7F 0 MQ../ MM05C / Z.7F 0 1) DT80K4 / TH MF../ MM05C / Z.7F 0 / BW1 MF../ MM07C / Z.7F 0 / BW1 1) MQ../ MM05C / Z.7F 0 / BW1 MQ../ MM07C / Z.7F 0 / BW1 1) DT80K4 / BMG / TH. MF../ MM05C / Z.7F 0 MF../ MM07C / Z.7F 0 1) MQ../ MM05C / Z.7F 0 MQ../ MM07C / Z.7F 0 1) DT80N4 / TH MF../ MM07C / Z.7F 0 / BW1 MF../ MM11C / Z.7F 0 / BW1 1) MQ../ MM07C / Z.7F 0 / BW1 MQ../ MM11C / Z.7F 0 / BW1 1) DT80N4 / BMG / TH. MF../ MM07C / Z.7F 0 MF../ MM11C / Z.7F 0 1) MQ../ MM07C / Z.7F 0 MQ../ MM11C / Z.7F 0 1) DT90S4 / TH MF../ MM11C / Z.7F 0 / BW1 MF../ MM15C / Z.7F 0 / BW1 1) MQ../ MM11C / Z.7F 0 / BW1 MQ../ MM15C / Z.7F 0 / BW1 1) DT90S4 / BMG / TH. MF../ MM11C / Z.7F 0 MF../ MM15C / Z.7F 0 1) MQ../ MM11C / Z.7F 0 MQ../ MM15C / Z.7F 0 1) DT90L4 / TH MF../ MM15C / Z.7F 0 / BW1 DT90L4 / BMG / TH. MF../ MM15C / Z.7F 0 MQ../ MM15C / Z.7F 0 / BW1 MQ../ MM15C / Z.7F /min: Teho [kw] 0,37 0,55 0,75 1,1 1,5 Moottori DFR63L4 / TH DFR63L4 / BMG / TH. DT71D4 / TH Kenttäjakolaite + kenttäväyläliityntäyksikkö MF.. + kenttäväyläliityntäyksikkö MQ.. MF../ MM03C / Z.7F 1 / BW1 MF../ MM05C / Z.7F 1 / BW1 1) 1) Yhdistelmä, jossa korotettu lyhytaikaismomentti MQ../ MM03C / Z.7F 1 / BW1 MQ../ MM05C / Z.7F 1 / BW1 1) MF../ MM03C / Z.7F 1 MQ../ MM03C / Z.7F 1 MF../ MM05C / Z.7F 1 1) MQ../ MM05C / Z.7F 1 1) MF../ MM05C / Z.7F 1 / BW1 MF../ MM07C / Z.7F 1 / BW1 1) MQ../ MM05C / Z.7F 1 / BW1 MQ../ MM07C / Z.7F 1 / BW1 1) DT71D4 / BMG / TH. MF../ MM05C / Z.7F 1 MF../ MM07C / Z.7F 1 1) MQ../ MM05C / Z.7F 1 MQ../ MM07C / Z.7F 1 1) DT80K4 / TH MF../ MM07C / Z.7F 1 / BW1 MF../ MM11C / Z.7F 1 / BW1 1) MQ../ MM07C / Z.7F 1 / BW1 MQ../ MM11C / Z.7F 1 / BW1 1) DT80K4 / BMG / TH. MF../ MM07C / Z.7F 1 MF../ MM11C / Z.7F 1 1) MQ../ MM07C / Z.7F 1 MQ../ MM11C / Z.7F 1 1) DT80N4 / TH MF../ MM11C / Z.7F 1 / BW1 MF../ MM15C / Z.7F 1 / BW1 1) MQ../ MM11C / Z.7F 1 / BW1 MQ../ MM15C / Z.7F 1 / BW1 1) DT80N4 / BMG / TH. MF../ MM11C / Z.7F 1 MF../ MM15C / Z.7F 1 1) MQ../ MM11C / Z.7F 1 MQ../ MM15C / Z.7F 1 1) DT90S4 / TH MF../ MM15C / Z.7F 1 / BW1 DT90S4 / BMG / TH. MF../ MM15C / Z.7F 1 MQ../ MM15C / Z.7F 1 / BW1 MQ../ MM15C / Z.7F 1 68 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

69 Sähköinen asennus Valmiskaapeleiden liitäntä 6 Moottoreiden kenttäjakolaitteiden MF../MM../Z.8., MQ../MM../Z.8. väliset vastaavuudet /min: Teho [kw] 0,25 0,37 0,55 0,75 1,1 1,5 2,2 3 Moottori DFR63L4 / TH DFR63L4 / BMG / TH. DT71D4 / TH DT71D4 / BMG / TH. DT80K4 / TH DT80K4 / BMG / TH. DT80N4 / TH DT80N4 / BMG / TH. DT90S4 / TH DT90S4 / BMG / TH. DT90L4 / TH DT90L4 / BMG / TH. DV100M4 / TH DV100M4 / BMG / TH. DV100L4 / TH DV100L4 / BMG / TH. 1) Yhdistelmä, jossa korotettu lyhytaikaismomentti Kenttäjakolaite + kenttäväyläliityntäyksikkö MF.. + kenttäväyläliityntäyksikkö MQ.. MF../ MM03C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM03C / Z.8F 0 / BW1 / AF.. 1) MF../ MM03C / Z.8F 0 / AF.. 1) MQ../ MM03C / Z.8F 0 / AF.. 1) MF../ MM03C / Z.8F 0 / BW1 / AF.. MF../ MM05C / Z.8F 0 / BW1 / AF.. 1) MF../ MM03C / Z.8F 0 / AF.. MF../ MM05C / Z.8F 0 / AF.. 1) MF../ MM05C / Z.8F 0 / BW1 / AF.. MF../ MM07C / Z.8F 0 / BW1 / AF.. 1) MF../ MM05C / Z.8F 0 / AF.. MF../ MM07C / Z.8F 0 / AF.. 1) MF../ MM07C / Z.8F 0 / BW1 / AF.. MF../ MM11C / Z.8F 0 / BW1 / AF.. 1) MF../ MM07C / Z.8F 0 / AF.. MF../ MM11C / Z.8F 0 / AF.. 1) MF../ MM11C / Z.8F 0 / BW1 / AF.. MF../ MM15C / Z.8F 0 / BW1 / AF.. 1) MF../ MM11C / Z.8F 0 / AF.. MF../ MM15C / Z.8F 0 / AF.. 1) MF../ MM15C / Z.8F 0 / BW1 / AF.. MF../ MM22C / Z.8F 0 / BW2 / AF.. 1) MF../ MM15C / Z.8F 0 / AF.. MF../ MM22C / Z.8F 0 / AF.. 1) MF../ MM22C / Z.8F 0 / BW2 / AF.. MF../ MM30C / Z.8F 0 / BW2 / AF.. 1) MF../ MM22C / Z.8F 0 / AF.. MF../ MM30C / Z.8F 0 / AF.. 1) MF../ MM30C / Z.8F 0 / BW2 / AF.. MF../ MM3XC / Z.8F 0 / BW2 / AF.. 1) MF../ MM30C / Z.8F 0 / AF.. MF../ MM3XC / Z.8F 0 / AF.. 1) MQ../ MM03C / Z.8F 0 / BW1 / AF.. MQ../ MM05C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM03C / Z.8F 0 / AF.. MQ../ MM05C / Z.8F 0 / AF.. 1) MQ../ MM05C / Z.8F 0 / BW1 / AF.. MQ../ MM07C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM05C / Z.8F 0 / AF.. MQ../ MM07C / Z.8F 0 / AF.. 1) MQ../ MM07C / Z.8F 0 / BW1 / AF.. MQ../ MM11C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM07C / Z.8F 0 / AF.. MQ../ MM11C / Z.8F 0 / AF.. 1) MQ../ MM11C / Z.8F 0 / BW1 / AF.. MQ../ MM15C / Z.8F 0 / BW1 / AF.. 1) MQ../ MM11C / Z.8F 0 / AF.. MQ../ MM15C / Z.8F 0 / AF.. 1) MQ../ MM15C / Z.8F 0 / BW1 / AF.. MQ../ MM22C / Z.8F 0 / BW2 / AF.. 1) MQ../ MM15C / Z.8F 0 / AF.. MQ../ MM22C / Z.8F 0 / AF.. 1) MQ../ MM22C / Z.8F 0 / BW2 / AF.. MQ../ MM30C / Z.8F 0 / BW2 / AF.. 1) MQ../ MM22C / Z.8F 0 / AF.. MQ../ MM30C / Z.8F 0 / AF.. 1) MQ../ MM30C / Z.8F 0 / BW2 / AF.. MQ../ MM3XC / Z.8F 0 / BW2 / AF.. 1) MQ../ MM30C / Z.8F 0 / AF.. MQ../ MM3XC / Z.8F 0 / AF.. 1) Käsikirja InterBus-liitännät, -kenttäjakolaitteet 69

70 6 Sähköinen asennus Valmiskaapeleiden liitäntä /min: Teho [kw] 0,37 0,55 0,75 1,1 1,5 2,2 3 Moottori DFR63L4 / TH DFR63L4 / BMG / TH. DT71D4 / TH DT71D4 / BMG / TH. DT80K4 / TH DT80K4 / BMG / TH. DT80N4 / TH DT80N4 / BMG / TH. DT90S4 / TH DT90S4 / BMG / TH. DT90L4 / TH DT90L4 / BMG / TH. DV100M4 / TH DV100M4 / BMG / TH. 1) Yhdistelmä, jossa korotettu lyhytaikaismomentti Kenttäjakolaite + kenttäväyläliityntäyksikkö MF.. + kenttäväyläliityntäyksikkö MQ.. MF../ MM03C / Z.8F 1 / BW1 / AF.. MF../ MM05C / Z.8F 1 / BW1 / AF.. 1) MF../ MM03C / Z.8F 1 / AF.. MF../ MM05C / Z.8F 1 / AF.. 1) MF../ MM05C / Z.8F 1 / BW1 / AF.. MF../ MM07C / Z.8F 1 / BW1 / AF.. 1) MF../ MM05C / Z.8F 1 / AF.. MF../ MM07C / Z.8F 1 / AF.. 1) MF../ MM07C / Z.8F 1 / BW1 / AF.. MF../ MM11C / Z.8F 1 / BW1 / AF.. 1) MF../ MM07C / Z.8F 1 / AF.. MF../ MM11C / Z.8F 1 / AF.. 1) MF../ MM11C / Z.8F 1 / BW1 / AF.. MF../ MM15C / Z.8F 1 / BW1 / AF.. 1) MF../ MM11C / Z.8F 1 / AF.. MF../ MM15C / Z.8F 1 / AF.. 1) MF../ MM15C / Z.8F 1 / BW1 / AF.. MF../ MM22C / Z.8F 1 / BW2 / AF.. 1) MF../ MM15C / Z.8F 1 / AF.. MF../ MM22C / Z.8F 1 / AF.. 1) MF../ MM22C / Z.8F 1 / BW2 / AF.. MF../ MM30C / Z.8F 1 / BW2 / AF.. 1) MF../ MM22C / Z.8F 1 / AF.. MF../ MM30C / Z.8F 1 / AF.. 1) MF../ MM30C / Z.8F 1 / BW2/ AF.. MF../ MM3XC / Z.8F 1 / BW2/ AF.. 1) MF../ MM30C / Z.8F 1 / AF.. MF../ MM3XC / Z.8F 1 / AF.. 1) MQ../ MM03C / Z.8F 1 / BW1 / AF.. MQ../ MM05C / Z.8F 1 / BW1 / AF.. 1) MQ../ MM03C / Z.8F 1 / AF.. MQ../ MM05C / Z.8F 1 / AF.. 1) MQ../ MM05C / Z.8F 1 / BW1 / AF.. MQ../ MM07C / Z.8F 1 / BW1 / AF.. 1) MQ../ MM05C / Z.8F 1 / AF.. MQ../ MM07C / Z.8F 1 / AF.. 1) MQ../ MM07C / Z.8F 1 / BW1 / AF.. MQ../ MM11C / Z.8F 1 / BW1 / AF.. 1) MQ../ MM07C / Z.8F 1 / AF.. MQ../ MM11C / Z.8F 1 / AF.. 1) MQ../ MM11C / Z.8F 1 / BW1 / AF.. MQ../ MM15C / Z.8F 1 / BW1 / AF.. 1) MQ../ MM11C / Z.8F 1 / AF.. MQ../ MM15C / Z.8F 1 / AF.. 1) MQ../ MM15C / Z.8F 1 / BW1 / AF.. MQ../ MM22C / Z.8F 1 / BW2 / AF.. 1) MQ../ MM15C / Z.8F 1 / AF.. MQ../ MM22C / Z.8F 1 / AF.. 1) MQ../ MM22C / Z.8F 1 / BW2 / AF.. MQ../ MM30C / Z.8F 1 / BW2 / AF.. 1) MQ../ MM22C / Z.8F 1 / AF.. MQ../ MM30C / Z.8F 1 / AF.. 1) MQ../ MM30C / Z.8F 1 / BW2/ AF.. MQ../ MM3XC / Z.8F 1 / BW2/ AF.. 1) MQ../ MM30C / Z.8F 1 / AF.. MQ../ MM3XC / Z.8F 1 / AF.. 1) 70 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

71 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) Käyttöönotto I Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) 7.1 Käyttöönotto 24 V DC -syöttöjännitteen katkaiseminen ennen väylämoduulin (MFP/MQP) irrottamista/ paikoilleenpanoa on suositeltavaa! Irrotettaessa väylämoduuli katkeaa InterBus-renkaan rakenne, ts. koko väyläjärjestelmä ei ole enää lainkaan toimintavalmiina! Noudata lisäksi luvussa "Kenttäjakolaitteen täydentävät käyttöönotto-ohjeet" annettuja ohjeita. 1. Tarkista, että MOVIMOT -taajuusmuuttaja ja InterBus-liitäntämoduuli (MFZ11, MFZ13, MFZ16, MFZ17 tai MFZ18) on liitetty toisiinsa oikein. 2. Aseta DIP-kytkin S1/1 (MOVIMOT issa) asentoon ON (= osoite 1). S1 S1 ON AXX 3. Aseta maksimikäyntinopeus ohjearvopotentiometrillä f f[hz] 75 f [1] 05066BXX [1] Potentiometrin asento 4. Asenna MOVIMOT-taajuusmuuttajan kannen ruuvattava sulkutulppa takaisin paikoilleen (tiivisteineen). 5. Aseta minimitaajuus f min kytkimellä f Toiminto Asetus Asento Minimitaajuus f min [Hz] Ellei ramppia aseteta kenttäväylän kautta (2 PD), aseta ramppiaika MOVIMOT - käyttölaitteen kytkimellä t1. Ramppiajat perustuvat ohjearvon askelmuutokseen, jonka suuruus on 50 Hz. Toiminto Asetus Asento Ramppiaika t1 [s] 0,1 0,2 0,3 0,5 0, Käsikirja InterBus-liitännät, -kenttäjakolaitteet 71

72 7 I 0 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) Käyttöönotto 7. Tarkista, onko haluttu pyörimissuunta aktivoituna (MOVIMOT -taajuusmuuttajassa). Liitin R Liitin L Merkitys aktivoitu aktivoitu Molemmat pyörimissuunnat on aktivoitu 24V R L aktivoitu ei aktivoitu Vain pyörimissuunta myötäpäivään on aktivoituna Vastapäivään-ohjearvo aiheuttaa laitteen pysähtymisen. 24V R L ei aktivoitu aktivoitu Vain pyörimissuunta vastapäivään on aktivoituna. Myötäpäivään-ohjearvo aiheuttaa käytön pysähtymisen. 24V R L ei aktivoitu ei aktivoitu Laite on lukittu tai käyttö pysäytetään. 24V R L 8. Tee MFI-DIP-kytkimen asetukset (ks. "MFI DIP-kytkimen asetusten teko" sivulla sivu 74). 9. Aseta MOVIMOT -taajuusmuuttaja ja MFI-yksikön kotelon kansi paikoilleen ja ruuvaa ne kiinni. 10.Kytke syöttöjännite (24 V DC ) InterBus-liityntäyksikölle MFI ja MOVIMOT - taajuusmuuttajalle. MFI-yksikön LEDien "UL" ja "RD" tulee nyt syttyä ja punaisen LEDin "SYS-FAULT" sammua. Ellei näin tapahdu, voidaan mahdollisia johdotus- ja/tai asetusvirheitä paikallistaa LEDien tilan perusteella (sivu 80). 11.Konfiguroi InterBus-liityntäyksikkö MFI InterBus-isäntälaitteessa (ks. "InterBus-isäntälaitteen konfigurointi", sivu 74). 72 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

73 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) Tee DIP-kytkimen asetukset I Tee DIP-kytkimen asetukset Prosessidatan leveys ja toimintatapa MFI-yksikönDIP-kytkimillä voidaan tehdä MOVIMOT -prosessidatan leveyden, MFI-yksikön toimintatavan ja fyysisen renkaan välityskytkennän asetukset. Prosessidatan leveyden asetus MOVIMOT -taajuusmuuttajaa varten tapahtuu DIP-kytkimillä 1 ja 2. InterBus-liityntäyksikkö MFI tukee MOVIMOT in yhteydessä prosessidatan leveyksiä 2 PD ja 3 PD. Valinnaisesti voidaan kytkeä päälle lisäsana digitaali-i/o:iden datan siirtoa varten DIP-kytkimen 5 (I/O) avulla. NEXT/END-kytkin NEXT/END-kytkin signaloi MFI-yksikölle, onko sen perässä vielä toinen InterBus-moduuli. Tämän johdosta on tämä kytkin asetettava asentoon "NEXT" liitettäessä edemmäs johtava kaukoväylä liittimiin Mikäli MFI on viimeinen InterBus-väylään liitetty moduuli, on tämä kytkin asetettava asentoon "END". Kaikkien varattujen kytkinten on oltava asennossa OFF. Muussa tapauksessa ei tapahdu InterBus-protokollapiirin alustusta. MFI ilmoittaa itsensä ID-koodilla "MP_Not_Ready" (ID-koodi 78 hex ). InterBus-isäntälaitteet antavat tässä tapauksessa alustusvirhe-vikailmoituksen. SEW-tehdasasetus ilmenee seuraavasta kuvasta: 3 PD MOVIMOT ille + 1 sana digitaali-i/o:ille = InterBus-dataleveys 64 bittiä seuraava InterBus-moduuli löytyy (NEXT) [1] [2] END 5 6 NEXT I/O [3] [4] 4 3 [5] ON [6] 06131AXX [1] MFI on viimeinen InterBus-moduuli, ei edemmäs johtavaa väyläkaapelia liitettynä [2] seuraava InterBus-moduuli löytyy, pidemmälle johtava väyläkaapeli on liitettynä [3] InterBus-pääte (terminointi) [4] ON = prosessidatan leveys + 1 digitaali-i/o:ita varten [5] varattu, asento = OFF [6] prosessidatan leveys MOVIMOT -taajuusmuuttajaa varten Käsikirja InterBus-liitännät, -kenttäjakolaitteet 73

74 7 I 0 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) InterBus-isäntälaitteen konfigurointi Seuraavassa taulukossa on esitetty InterBus-datan leveyden asetusvaihtoehdot DIP-kytkinten 1, 2 ja 5 avulla DIP 1: DIP 2: DIP 5: I/O Nimike/kuvaus Toiminto InterBus- datan leveys OFF OFF OFF varattu ei mitään IB-alustusvirhe ON OFF OFF varattu ei mahdollinen MOVIMOT issa IB-alustusvirhe OFF ON OFF 2 PD 2 PD MOVIMOT ille 32 bittiä ON ON OFF 3 PD 3 PD MOVIMOT ille 48 bittiä OFF OFF ON 0 PD + DI/DO vain I/O:t 16 bittiä ON OFF ON varattu ei mahdollinen MOVIMOT issa IB-alustusvirhe OFF ON ON 2 PD + DI/DO 2 PD MOVIMOT ille + I/O:ille 48 bittiä ON ON ON 3 PD + DI/DO 3 PD MOVIMOT ille + I/O:ille 64 bittiä 7.3 InterBus-isäntälaitteen konfigurointi Isäntälaitteessa olevan MFI-yksikön konfigurointi konfigurointiohjelmiston "CMD-Tool" (CMD = Configuration-Monitoring-Diagnosis) avulla tapahtuu kaksivaiheisesti. Ensimmäisessä vaiheessa laaditaan väylän rakenne. Tämän jälkeen seuraa prosessidatan kuvaus ja osoitteiden anto. Väylän rakenteen konfigurointi Väylän rakenne voidaan konfiguroida CMD-työkalun "IBS CMD" avulla online- tai offline-periaatteella. Offline-tilassa MFI konfiguroidaan toiminnon "Insert with Ident-Code" (liittäminen tunnuskoodeineen) avulla. Ohjelmaan on syötettävä seuraavat tiedot: Ohjelman asetus: Toiminto / merkitys Tunnuskoodi: 3 desim. Digitaalinen moduuli + I/O-data Prosessidatakanava: Tämä asetus riippuu MFI-yksikön kytkimistä 1, 2 ja 5 32 bittiä 2 PD 48 bittiä 3 PD tai 2 PD + I/O 64 Bit (tila toimitettaessa) 3 PD + I/O Väyläaseman laji: Kaukoväyläasema InterBus-datan leveyden asetusvaihtoehdot Offlinekonfigurointi: liittäminen tunnuskoodeineen Onlinekonfigurointi: Konfiguraatiokehyksen luku Aluksi voidaan myös asentaa InterBus-järjestelmä kokonaisuudessaan, johdottaa kaikki MFI-liitynnät ja tehdä DIP-kytkinten asetukset. Tämän jälkeen voidaan CMD-työkalun avulla lukea väylän rakenne (konfiguraatiokehys) kokonaisuudessaan. Tässä yhteydessä kaikki MFI-yksiköt asetettuine dataleveyksineen tunnistetaan automaattisesti. Kun prosessidatakanavan pituus on 48 bittiä, huomioi MFI-yksikön DIP-kytkinten 1, 2 ja 5 asetukset, koska prosessidatakanavan tätä pituutta käytetään sekä konfiguraatiolle 3 PD että 2 PD + DI/DO. Lukutapahtuman jälkeen MFI ilmestyy näkyviin digitaalisen I/O-moduulin (tyyppi DIO) muodossa. 74 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

75 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) Prosessidatan kuvauksen laatiminen I Prosessidatan kuvauksen laatiminen Yleensä CMD-työkalu tuottaa MFI-yksikön kaikkea prosessidataa koskevan oletuskuvauksen. Ohjainlaitteen I/O-aluetta voidaan osoittaa aloitusosoitteella. Tässä vaihtoehdossa ovat digitaali-i/o:iden osoitteet suoraan MOVIMOT -prosessidataosoitteiden perässä ja täten mahdollisesti ohjausjärjestelmän (analogisten) oheislaitteiden osoitealueella. Tässä tapauksessa I/O-sanan varatut bitit vievät turhaan ohjausjärjestelmän muistitilaa. Sopivalla prosessidatan kuvauksella voidaan varatut bitit poistaa ja jokaiselle prosessidatasanalle voidaan esimerkiksi antaa oma osoitteensa. Esimerkki 1: Prosessidatan oletuskuvaus Seuraavasta taulukosta ilmenee prosessidatan kuvauksen yksinkertaisin muunnos MFI-yksikön neljä prosessidatasanaa ilmaisevat, että on kyse prosessidatakokoonpanosta 3 PD+DI/DO. Tulo- ja lähtöalueita varten erikseen annetaan nyt alkuosoite P132. Kaikki prosessidatasanat ovat aukottomasti peräkkäin. Väyläaseman nimi ID T-Nro Prosessidatan nimi I/O Pituus Tavua Bittiä Valinta MOVIMOT + MFI MFI 21 IN I P132 MOVIMOT + MFI MFI21 OUT O P132 Seuraava kuva esittää kaaviomaisesti InterBus-isäntälaitteen osoitealueen prosessidataa. [1] [2] P132 P134 P136 P138 PO1 PO2 PO3 PO PO1 PO2 PO3 DO (Word) DO MOVIMOT + MFI [3] P132 P134 P136 P138 PI1 PI2 PI3 PI PI1 PI2 PI3 DI (Word) DI AXX [1] InterBus-isäntälaitteen osoitealue [2] lähtöjen osoitteet [3] tulojen osoitteet PO lähtevä prosessidata PO1 ohjaussana PO2 käyntinopeus [%] PO3 ramppi DO digitaalilähdöt PI tuleva prosessidata PI1 tilatietosana 1 PI2 lähtövirta PI3 tilatietosana 2 DI digitaalitulot Prosessidataan päästään nyt ohjausjärjestelmässä käsiksi seuraavasti: Kirjoittaminen osoitteisiin PO1..3: T PW 132, T PW 134, T PW 136 Lukeminen osoitteista PI1..3: L PW 132, L PW 134, L PW 136 Lähtöjen asettaminen: T PW 138 Tulojen lukeminen: L PW 138 Käsikirja InterBus-liitännät, -kenttäjakolaitteet 75

76 7 I 0 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) Prosessidatan kuvauksen laatiminen Esimerkki 2: MOVIMOT - ja DI/DOprosessidatan erotus ja optimointi Oleellisesti tehokkaampaa on erottaa MOVIMOT -prosessidata ja digitaali-i/o:iden I/O-data, joiden pitäisi säännönmukaisesti olla ohjausjärjestelmän bittiosoitettavalla alueella. Seuraavasta taulukosta ilmenee, kuinka tämä erotus tapahtuu. Väyläaseman nimi ID T-Nro Prosessidatan nimi I/O Pituus Tavua Bittiä Valinta MOVIMOT + MFI MFI 21 IN I P132 MOVIMOT + MFI MFI-PI1..3 I MOVIMOT + MFI MFI-DI I P100 MOVIMOT + MFI MFI 21 OUT O P132 MOVIMOT + MFI MFI-PO1..3 O MOVIMOT + MFI MFI-DO O P100 Seuraava kuva esittää kaaviomaisesti tätä InterBus-isäntälaitteen osoitealueen prosessidatan optimoitua muunnosta. [1] AB100 DO (Lowbyte) MOVIMOT + MFI [2] P132 P134 P136 EB100 PO1 PO2 PO3 PO1 PO2 PO3 PO DI (Lowbyte) DO [3] P132 P134 P136 PI1 PI2 PI3 PI1 PI2 PI3 PI DI AXX [1] InterBus-isäntälaitteen osoitealue [2] lähtöjen osoitteet [3] tulojen osoitteet PO lähtevä prosessidata PO1 ohjaussana PO2 käyntinopeus [%] PO3 ramppi DO digitaalilähdöt PI tuleva prosessidata PI1 tilatietosana 1 PI2 lähtövirta PI3 tilatietosana 2 DI digitaalitulot Prosessidataan päästään nyt ohjausjärjestelmässä käsiksi seuraavasti: Kirjoittaminen osoitteisiin PO1..3: T PW 132, T PW 134, T PW 136 Lukeminen osoitteista PI1..3: L PW 132, L PW 134, L PW 136 Lähtöjen asettaminen: AB 100 (esim. S A 100.0) Tulojen lukeminen: EB 100 (esim. U E 100.0) 76 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

77 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto) Prosessidatan kuvauksen laatiminen I 0 7 Esimerkki 3: MFI-yksikön prosessidatan tarkempi kuvaus Tässä esimerkissä tapahtuu samanlainen MOVIMOT - ja DI/DO-prosessidatan erotus kuin esimerkissä 2. Jokainen prosessidatasana kuvaillaan nyt kuitenkin yksitellen. Näin esitys saadaan oleellisesti selkeämmäksi. Prosessidataan päästään käsiksi samalla tavalla kuin esimerkissä 2. Väyläaseman nimi ID T-Nro Prosessidatan nimi I/O Pituus Tavua Bittiä Valinta MOVIMOT + MFI MFI 21 IN I MOVIMOT + MFI MFI-PI1 I P132 MOVIMOT + MFI MFI-PI2 I P134 MOVIMOT + MFI MFI-PI3 I P136 MOVIMOT + MFI MFI-DI I P100 MOVIMOT + MFI MFI 21 OUT O MOVIMOT + MFI MFI-PO1 O P132 MOVIMOT + MFI MFI-PO2 O P134 MOVIMOT + MFI MFI-PO3 O P136 MOVIMOT + MFI MFI-DO O P100 Ohjausjärjestelmän ohjelma Esimerkkiohjelma (yllämainitulle konfiguraatiolle sovitettuna) MOVIMOT -taajuusmuuttajan ohjaukseen InterBus-väylän kautta löytyy kappaleesta "Ohjelmaesimerkki kenttäväylän yhteydessä" Käsikirja InterBus-liitännät, -kenttäjakolaitteet 77

78 8 I 0 InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) Prosessidata ja anturi/toimilaite-liikenne 8 InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) 8.1 Prosessidata ja anturi/toimilaite-liikenne InterBus-liityntäyksiköt MFI mahdollistavat MOVIMOT -käyttölaitteiden ohjausjärjestelmän liittämisen ohella myös lisäantureiden ja -toimilaitteiden liittämisen neljään digitaaliseen tulo- ja kahteen digitaaliseen lähtöliitäntäriviliittimeen. InterBus-protokollaan liitetään tällöin MOVIMOT -prosessidatan perään ylimääräinen I/O-sana, joka kuvaa MFI-yksikön digitaalisia lisätuloja ja -lähtöjä. Prosessidatan koodaus tapahtuu yhtenäisen, integroiduille SEW-taajuusmuuttajille tarkoitetun MOVILINK -profiilin avulla (ks. kappale MOVILINK -laiteprofiili). InterBus Maximal -konfiguraatio "3 PD + DI/DO": MOVIMOT + MF.. Master PO PO1 PO2 PO3 DO PI1 PI2 PI3 PI DI AXX PO Lähtevä prosessidata PI Tuleva prosessidata PO1 ohjaussana PI1 tilatietosana 1 PO2 käyntinopeus [%] PI2 lähtövirta PO3 ramppi PI3 tilatietosana 2 DO digitaalilähdöt DI digitaalitulot 78 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

79 InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) MFI-yksikön I/O-sanan rakenne I MFI-yksikön I/O-sanan rakenne Seuraava kuva esittää kaaviomaisesti tulo- ja lähtösanan yksittäisten bittien ja riviliittimien vastaavuutta. Kaikki varatut bitit voidaan sulkea pois prosessidatan kuvauksen avulla InterBus CMD-työkalun puitteissa, jotta ohjausjärjestelmän muistitila ei vähene turhaan varattu, arvo = 0 Tuloriviliitin DI 1 Lähtöriviliitin DI 0 Digitaalilähdöt Digitaalitulot MFI 21/22 Tuloriviliitin DI 0 Tuloriviliitin DI 1 Tuloriviliitin DI 2 Tuloriviliitin DI 3 varattu, arvo = 0 InterBusisäntälaite InterBusisäntälaite Digitaalitulot MFI 32 Tuloriviliitin DI 0 Tuloriviliitin DI 1 Tuloriviliitin DI 2 Tuloriviliitin DI 3 Tuloriviliitin DI 4 Tuloriviliitin DI 5 varattu, arvo = 0 Käsikirja InterBus-liitännät, -kenttäjakolaitteet 79

80 8 I 0 InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) LED-merkkivalojen merkitys 8.3 LED-merkkivalojen merkitys InterBus-liityntäyksikössä MFI on viisi LEDiä InterBus-diagnostiikkaa varten sekä yksi lisä-led järjestelmävikojen ilmaisuun AXX LED UL "Logiikan jännite" (vihreä) Tila Merkitys Vikojen eliminointi päällä Syöttöjännite on päällä pois Syöttöjännite puuttuu Tarkista 24 V DC -tehonsyöttö ja MFI-yksikön johdotus LED RC "Kaukoväylän tarkistus" (vihreä) Tila Merkitys Vikojen eliminointi päällä Tuleva kaukoväyläyhteys kunnossa pois Tuleva kaukoväyläyhteys häiriytynyt Tarkista tulevan kaukoväylän kaapeli LED BA "Väylä aktiivinen" (vihreä) Tila Merkitys Vikojen eliminointi päällä Datasiirto InterBus-väylällä aktiivisena pois Ei datasiirtoa, InterBus ei toiminnassa Tarkista tulevan kaukoväylän kaapeli Hyödynnä vikojen paikannukseen muilta osin isäntälaitteen diagostiikkanäyttöä vilkkuu Väylä aktiivisena, ei syklistä datasiirtoa 80 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

81 InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) LED-merkkivalojen merkitys I 0 8 LED RD "Kaukoväylän deaktivointi" (punainen) Tila Merkitys Vikojen eliminointi päällä edemmäs johtava kaukoväylä poiskytkettynä (vain vikatapauksessa) pois edemmäs johtava kaukoväylä ei poiskytkettynä LED TR "Lähetys" (vihreä) Tila Merkitys Vikojen eliminointi päällä parametridatan siirto PCP:n kautta pois ei parametridatan siirtoa PCP:n kautta LED SYS-F "Järjestelmävika" (punainen) Tila Merkitys Vikojen eliminointi pois MFI-yksikön ja MOVIMOT in normaali toimintatila vilahtaa 1x MFI-yksikön toimintatila OK, MOVIMOT antaa vikailmoituksen vilkkuu 2x MOVIMOT ei reagoi InterBus-isäntälaitteelta saamiinsa ohjearvoihin, koska PO-dataa ei ole aktivoitu päällä Tiedonsiirtoyhteys MFI-yksikön ja MOVIMOT -taajuusmuuttajan välillä on häiriytynyt tai poikki Kenttäväyläliityntäyksikön huoltokytkin on OFF-asennossa Evaluoi ohjausjärjestelmän MOVIMOT -tilatietosanassa 1 oleva vian koodinumero Seuraa vian eliminoinnissa MOVIMOT in käyttöohjetta Nollaa tarvittaessa MOVIMOT ohjausjärjestelmän kautta (ohjaussanan 1 reset-bitin avulla) Tarkista MOVIMOT -taajuusmuuttajan DIP-kytkimet S1/1... S1/4 Aktivoi PO-data asettamalla RS-485-väylän osoitteeksi 1 Tarkista MFI-yksikön ja MOVIMOT -taajuusmuuttajan välinen sähköinen yhteys (liittimet RS+ ja RS ) ks. myös kappale "Sähköinen asennus" ja kappale "Asennuksen suunnittelu EMC-näkökohdat huomioiden" Tarkista kenttäjakolaitteen huoltokytkimen asetus LED "SYS-F" on PD-kokoonpanoissa 0 PD + DI/DO ja 0 PD + DI yleensä sammuneena, koska aktivoituna ovat tässä toimintatilassa vain MFI-yksikön I/O-toiminnot. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 81

82 8 I 0 InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) MFI-järjestelmäviat/MOVIMOT -viat 8.4 MFI-järjestelmäviat/MOVIMOT -viat MFI-yksikön ilmaistessa järjestelmävian (LED-merkkivalo "SYS-FAULT" palaa jatkuvasti), on MFI-yksikön ja MOVIMOT -taajuusmuuttajan välinen tiedonsiirtoyhteys katkennut tai häiriytynyt. Tieto tästä järjestelmäviasta välitetään vikakoodin 91 des muodossa prosessin tulodatan tilatietosanojen kautta PLC:lle. Koska tämä järjestelmävika viittaa yleensä johdotusongelmiin tai MOVIMOT -taajuusmuuttajan puuttuvaan 24 V -syöttöjännitteeseen, ei nollausta voi tehdä ohjaussanan avulla! Heti kun tiedonsiirtoyhteys palaa ennalleen, nollautuu vikailmoitus itsestään. Tarkista MFI-yksikön ja MOVIMOT -taajuusmuuttajan välinen sähköinen liitäntä. Prosessitulodata tuottaa järjestelmävian esiintyessä kiinteästi määritellyn bittikuvion, koska voimassaolevia MOVIMOT -tilatietoja ei ole enää käytettävissä. Täten voidaan ohjausjärjestelmän sisäiseen evaluointiin käyttää vain tilatietosanan bittiä 5 (vika/virhe) ja vikakoodia. Mitkään muut tilatiedot eivät ole voimassa! Prosessin tulosana Hex-arvo Merkitys PI1: tilatietosana 1 5B20 hex Vikakoodi 91, bitti 5 (vika/virhe) = 1 Mitkään muut tilatiedot eivät ole voimassa! PI2: virran oloarvo 0000 hex Tilatiedot eivät ole voimassa! PI3: tilatietosana hex Bitti 5 (vika/virhe) = 1 Mitkään muut tilatiedot eivät ole voimassa! Digitaalitulojen tulotavu XX hex Digitaalitulojen tulodata on yhä päivitettävänä! Digitaalitulojen tulodata on yhä päivitettävänä eikä niitä täten voi käyttää ohjausjärjestelmän sisäisessä evaluoinnissa. InterBus-väylän kautta tapahtuvan datasiirron pysähtyessä alkaa MFI-yksikön kenttäväylän aikavalvonta-ajastin toimia (oletusarvo 630 ms). Datasiirron katketessa fyysisesti on aika noin 25 ms. LED "BA" eli "Väylä aktiivinen" syttyy signaloiden, ettei InterBus-datasiirtoa tapahdu.. MOVIMOT -käyttölaite hidastuu heti viimeksi voimassa ollutta ramppia noudattaen; noin 1 sekunnin kuluttua rele "käyttövalmis" päästää ilmaisten täten vikatilan. Digitaalilähdöt nollautuvat heti kenttäväylän aikavalvonta-ajan kuluttua umpeen! InterBusaikavalvonta InterBusisäntälaite aktiivinen / ohjausjärjestelmä epäkunnossa Saatettaessa ohjausjärjestelmä tilasta RUN tilaan STOP asettaa InterBus-isäntälaite kaikkiin prosessilähtöihin arvon 0. MOVIMOT saa 3 PD -käytössä vain ramppiohjearvon = 0. InterBus-isäntälaite nollaa myös lähdöt DO 0 ja DO 1! 82 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

83 InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) Diagnosointi InterBus-isäntälaitteen (G4) välityksellä I Diagnosointi InterBus-isäntälaitteen (G4) välityksellä Kaikki 4. sukupolven InterBus-isäntälaitekortit tarjoavat laajat diagnostiikkamahdollisuudet sekä tila- ja diagnostiikkanäytön välityksellä että ohjausjärjestelmän sisällä. Koska MFI-yksikkö perustuu InterBus-protokollapiiriin SUPI 3, ovat kaikki oleelliset G4-diagnoosimahdollisuudet tuettuina. Lisätietoja diagnostiikasta löytyy isäntälaitteen dokumenteista. Seuraavasta taulukosta ilmenevät tärkeimmät MFI-yksikön yhteydessä ilmenevät vikakoodit sekä vikojen tarkemmat eliminointiohjeet. G4-isäntälaitekorttien tila- ja diagnoosinäytön kautta saatavat diagnoosiviestit Vian nimi Vikakoodi (hex) Kuvaus OUT1 0C8A Vika MFI-yksikön edemmäs johtavassa liitynnässä. Edemmäs johtava liityntä (OUT1) on aktivoitu, vaikka yhtään väyläasemaa ei ole liitetty tai konfiguroitu isäntälaitteeseen. DEV 0C40 Vika jossakin väyläasemassa (laitteessa). Kyseisen MFI-yksikön pituuskoodi ei täsmää konfiguraatiokehykseen syötetyn arvon kanssa. DEV 0C70 Datasiirto on katkennut, koska joko SUPI 3 -piirin alustus on epäonnistunut tai MFI-yksikkö on viallinen. Valittassa jokin jo varattu DIP-kytkimen asetus saadaan tämä vikakoodi myös näkyviin! PF TEN 0BB4 Kymmenen viimeisen oheislaitevian (PF) vikahistoria. MFI-yksikkö antaa ilmoituksen oheislaiteviasta (EMC-ongelmien tai laitevian johdosta) suoritetun mikroprosessorin nollauksen jälkeen. Vikojen eliminointi Tarkista DIP-kytkimen 6 (NEXT/END) asento. Ellei MFI ole viimeinen väyläasema, on tämän kytkimen oltava asennossa END. Tarkista MFI-yksikön DIP-kytkimen asetukset. Tarkista, että MFI-yksikön DIP-kytkimen asetukset ovat asianmukaiset. Tarkista MFI-yksikön johdotus ja sähköinen suojaus. Kytke MFI-yksikkö uudelleen päälle. Vian toistuessa vaihda MFI-elektroniikka tai käänny SEW-EURODRIVEn puoleen. Lisätietoja diagnostiikkaviesteistä löytyy InterBus-isäntälaitteen dokumenteista. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 83

84 8 I 0 InterBus-liityntäyksikön MFI.. toiminta (kuparijohto) Prosessidatan valvonta 8.6 Prosessidatan valvonta InterBus-väylän ollessa tilassa "RUN" voidaan isäntälaitteen ja MFI-yksikön välillä vaihdettavaa prosessidataa analysoida isäntälaitteen tila- ja diagnostiikkanäytön välityksellä valvonta- eli monitorointi-toimintatilassa ("MONI"). Tämän menetelmän avulla voidaan varsin yksinkertaisesti analysoida, mitä ohje- ja oloarvoja isäntälaitteen ja MFI-yksikön välillä vaihdetaan. Seuraava esimerkki selventää tämän valvontatoiminnon hyväksikäyttöä. Esimerkki prosessidatan valvonnasta: MFI-yksikköä käytetään kokoonpanossa "3 PD + DI/DO". Osoitteiden anto tapahtuu prosessidatan kuvauksessa seuraavasti: Prosessin lähtevä data InterBus-isäntälaitteesta MFI-yksikköön (OUT): MFI-PO 1..3: Osoitteet P MFI-DO: Osoite P100 Prosessin tuleva data MFI-yksiköstä InterBus-isäntälaitteeseen (IN): MFI-PI 1..3: Osoitteet P MFI-DI: Osoite P100 Toimintatilassa"MONI" voidaan MFI-prosessidataa nyt analysoida seuraavasti: Merkitys Prosessidatan Nimi Asetus dignostiikkanäytöllä: Toimintatila MONI (valvonta) Suunta Valinta Ohjaussana 1 MOVIMOT iin MFI-PO1 OUT P132 Käyntinopeusohjearvo [%] MOVIMOT iin MFI-PO2 OUT P134 Ramppi [ms] MOVIMOT iin MFI-PO3 OUT P136 Digitaalilähtöjen tilat MFI-yksiköstä MFI-DO OUT P100 Tilatietosana 1 MOVIMOT ista MFI-PI1 IN P132 Näennäisvirran oloarvo MOVIMOT ista MFI-PI2 IN P134 Tilatietosana 2 MOVIMOT ista MFI-PI3 IN P136 Digitaalitulojen tilat MFI-yksiköstä MFI-DI IN P Käsikirja InterBus-liitännät, -kenttäjakolaitteet

85 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) Käyttöönotto I Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) 9.1 Käyttöönotto 24 V DC -syöttöjännitteen katkaiseminen ennen (MFI-yksikön) kotelon kannen irrottamista/paikoilleenpanoa on suositeltavaa! Noudata lisäksi luvussa "Kenttäjakolaitteen täydentävät käyttöönotto-ohjeet" annettuja ohjeita. 1. Tarkista, että MOVIMOT -taajuusmuuttaja ja InterBus-liitäntämoduuli (MFZ11, MFZ13, MFZ16, MFZ17 tai MFZ18) on liitetty toisiinsa oikein. 2. Aseta DIP-kytkin S1/1 (MOVIMOT issa) asentoon ON (= osoite 1). S1 S1 ON AXX 3. Aseta maksimikäyntinopeus ohjearvopotentiometrillä f f [Hz] 75 f [1] 05066BXX [1] Potentiometrin asento 4. Asenna MOVIMOT-taajuusmuuttajan kannen ruuvattava sulkutulppa takaisin paikoilleen (tiivisteineen). 5. Aseta minimitaajuus f min kytkimellä f Toiminto Asetus Asento Minimitaajuus f min [Hz] Ellei ramppia aseteta kenttäväylän kautta (2 PD), aseta ramppiaika MOVIMOT - käyttölaitteen kytkimellä t1. Ramppiajat perustuvat ohjearvon askelmuutokseen, jonka suuruus on 50 Hz. Toiminto Asetus Asento Ramppiaika t1 [s] 0,1 0,2 0,3 0,5 0, Käsikirja InterBus-liitännät, -kenttäjakolaitteet 85

86 9 I 0 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) Käyttöönotto 7. Tarkista, onko haluttu pyörimissuunta aktivoituna (MOVIMOT -taajuusmuuttajassa). Liitin R Liitin L Merkitys aktivoitu aktivoitu Molemmat pyörimissuunnat on aktivoitu 24V R L aktivoitu ei aktivoitu Vain pyörimissuunta myötäpäivään on aktivoituna Vastapäivään-ohjearvo aiheuttaa laitteen pysähtymisen. 24V R L ei aktivoitu aktivoitu Vain pyörimissuunta vastapäivään on aktivoituna. Myötäpäivään-ohjearvo aiheuttaa käytön pysähtymisen. 24V R L ei aktivoitu ei aktivoitu Laite on lukittu tai käyttö pysäytetään. 24V R L 8. Tee MFI-DIP-kytkimen asetukset ("ks. MFI, DIP-kytkimen asetusten teko" sivu sivulla 87). 9. Aseta MOVIMOT -taajuusmuuttaja ja MFI-yksikön kotelon kansi paikoilleen ja ruuvaa ne kiinni. 10.Kytke syöttöjännite (24 V DC ) InterBus-liityntäyksikölle MFI ja MOVIMOT -taajuusmuuttajalle. MFI-yksikön LEDien "UL" ja "RD" tulee nyt syttyä ja punaisen LEDin "SYS-FAULT" sammua. Ellei näin käy, voidaan mahdolliset johdotus- ja/tai asetusvirheet paikallistaa LED-merkkivalojen tilojen perusteella (ks. luku "InterBus-liityntäyksikön MFI.. toiminta (kuparikaapeli) LED-näytön merkitys"). 11.Konfiguroi InterBus-liityntäyksikkö MFI InterBus-isäntälaitteessa (ks. luku "InterBus-isäntälaitteen (konfigurointi)"). 86 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

87 res. res. res. res. Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) Tee DIP-kytkimen asetukset I Tee DIP-kytkimen asetukset Prosessidatan leveys ja toimintatapa Tiedonsiirtonopeus Renkaan edelleenkytkentä NEXT/END MFI-yksikön DIP-kytkimillä voidaan asettaa MOVIMOT -prosessidatan leveys ja MFI-yksikön toimintatapa. Prosessidatan leveyden asetus MOVIMOT -taajuusmuuttajaa varten tapahtuu DIP-kytkimillä 1 ja 2. InterBus-liityntäyksikkö MFI tukee MOVIMOT in yhteydessä prosessidatan leveyksiä 2 PD ja 3 PD. Valinnaisesti voidaan kytkeä päälle lisäsana digitaali-i/o:iden datan siirtoa varten DIP-kytkimen 7 (I/O) avulla. Tiedonsiirtonopeuden asetus tapahtuu DIP-kytkimellä 8. Pidä huolta, että kaikille väyläasemille tulee yhtenäinen tiedonsiirtonopeusasetus! Kuitukaapeliliityntäinen MFI-moduuli tunnistaa automaattisesti, onko kyseessä InterBus-väylän viimeinen väyläasema. Renkaan fyysinen edelleenkytkentä ei ole mahdollista. SEW-tehdasasetus ilmenee seuraavasta kuvasta: 3 PD MOVIMOT ille + 1 sana digitaali-i/o:ille = InterBus-dataleveys 64 bittiä Siirtonopeus = 2 MBaud PD2 PD1 (2 1 ) ( 2 0 ) I/O 500 kbaud ON MBaud 04792AXX InterBus-datan leveyden asetusvaihtoehdot Seuraavasta taulukosta ilmenevät InterBus-datan leveyden asetusvaihtoehdot DIP-kytkinten 1, 2 ja 7 avulla DIP 1: DIP 2: DIP 7: I/O Nimike/kuvaus Toiminto InterBus- datan leveys OFF OFF OFF varattu ei mitään IB-alustusvirhe ON OFF OFF varattu ei mahdollinen MOVIMOT issa IB-alustusvirhe OFF ON OFF 2 PD 2 PD MOVIMOT ille 32 bittiä ON ON OFF 3 PD 3 PD MOVIMOT ille 48 bittiä OFF OFF ON 0 PD + DI/DO vain I/O:t 16 bittiä ON OFF ON varattu ei mahdollinen MOVIMOT issa IB-alustusvirhe OFF ON ON 2 PD + DI/DO 2 PD MOVIMOT ille + I/O:ille 48 bittiä ON ON ON 3 PD + DI/DO 3 PD MOVIMOT ille + I/O:ille 64 bittiä Käsikirja InterBus-liitännät, -kenttäjakolaitteet 87

88 9 I 0 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) InterBus-isäntälaitteen konfigurointi 9.3 InterBus-isäntälaitteen konfigurointi Isäntälaitteessa olevan MFI-yksikön konfigurointi konfigurointiohjelmiston "CMD-Tool" (CMD = Configuration-Monitoring-Diagnosis) avulla tapahtuu kaksivaiheisesti. Ensimmäisessä vaiheessa laaditaan väylän rakenne. Tämän jälkeen seuraa prosessidatan kuvaus ja osoitteiden anto. Väylän rakenteen konfigurointi Väylän rakenne voidaan konfiguroida CMD-työkalun IBS CMD avulla online -tai offline - periaatteella. Offline-tilassa MFI konfiguroidaan toiminnon "Insert with Ident-Code" (liittäminen tunnuskoodeineen) avulla. Ohjelmaan on syötettävä seuraavat tiedot: Ohjelman asetus: Toiminto / merkitys Tunnuskoodi: 3 desim. Digitaalinen moduuli + I/O-data Prosessidatakanava: Tämä asetus riippuu MFI-yksikön DIP-kytkimistä 1, 2 ja 7 32 bittiä 2 PD 48 bittiä 3 PD tai 2 PD + I/O 64 bittiä (tila toimitettaessa) 3 PD + I/O Väyläaseman laji: Kaukoväyläasema Offlinekonfigurointi: liittäminen tunnuskoodeineen Onlinekonfigurointi: konfigurointikehyksen luku Aluksi voidaan myös asentaa InterBus-järjestelmä kokonaisuudessaan, johdottaa kaikki MFI-liitynnät ja tehdä DIP-kytkinten asetukset. Tämän jälkeen voidaan CMD-työkalun avulla lukea väylän rakenne (konfiguraatiokehys) kokonaisuudessaan. Tässä yhteydessä kaikki MFI-yksiköt asetettuine dataleveyksineen tunnistetaan automaattisesti. Prosessidatakanavan pituuden ollessa 48 bittiä huomioi MFI-yksikön DIP-kytkinten 1, 2 ja 7 asetukset, koska prosessidatakanavan tätä pituutta käytetään sekä konfiguraatioille 3 PD että 2 PD + DI/DO. Lukutapahtuman jälkeen MFI ilmestyy näkyviin digitaalisen I/O-moduulin (tyyppi DIO) muodossa. 88 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

89 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) Prosessidatan kuvauksen laatiminen I Prosessidatan kuvauksen laatiminen Yleensä CMD-työkalu tuottaa MFI-yksikön kaikkea prosessidataa koskevan oletuskuvauksen. Ohjainlaitteen I/O-aluetta voidaan osoittaa aloitusosoitteella. Tässä vaihtoehdossa ovat digitaali-i/o:iden osoitteet suoraan MOVIMOT -prosessidataosoitteiden perässä ja täten mahdollisesti ohjausjärjestelmän (analogisten) oheislaitteiden osoitealueella. Tässä tapauksessa I/O-sanan varatut bitit vievät turhaan ohjausjärjestelmän muistitilaa. Sopivalla prosessidatan kuvauksella voidaan varatut bitit suodattaa pois ja esimerkiksi jokaiselle prosessidatasanalle voidaan antaa oma osoitteensa. Esimerkki 1: Prosessidatan oletuskuvaus Seuraavasta taulukosta ilmenee prosessidatan kuvauksen yksinkertaisin muunnos MFI-yksikön neljä prosessidatasanaa ilmaisevat, että on kyse prosessidatakokoonpanosta 3 PD+DI/DO. Tulo- ja lähtöalueita varten erikseen annetaan nyt alkuosoite P132. Kaikki prosessidatasanat ovat aukottomasti peräkkäin. Väyläaseman nimi ID T-Nro Prosessidatan nimi I/O Pituus Tavua Bittiä Valinta MOVIMOT + MFI MFI 23 IN I P132 MOVIMOT + MFI MFI23 OUT O P132 Seuraava kuva esittää kaaviomaisesti InterBus-isäntälaitteen osoitealueen prosessidataa. [1] [2] P132 P134 P136 P138 PO1 PO2 PO3 PO PO1 PO2 PO3 DO (Word) DO MOVIMOT + MFI [3] P132 P134 P136 P138 PI1 PI2 PI3 PI PI1 PI2 PI3 DI (Word) DI AXX [1] InterBus-isäntälaitteen osoitealue [2] lähtöjen osoitteet [3] tulojen osoitteet PO lähtevä prosessidata PO1 ohjaussana PO2 käyntinopeus [%] PO3 ramppi DO digitaalilähdöt PI tuleva prosessidata PI1 tilatietosana 1 PI2 lähtövirta PI3 tilatietosana 2 DI digitaalitulot Prosessidataan päästään nyt ohjausjärjestelmässä käsiksi seuraavasti: Kirjoittaminen osoitteisiin PO1..3: T PW 132, T PW 134, T PW 136 Lukeminen osoitteista PI1..3: L PW 132, L PW 134, L PW 136 Lähtöjen asettaminen: T PW 138 Tulojen lukeminen: L PW 138 Käsikirja InterBus-liitännät, -kenttäjakolaitteet 89

90 9 I 0 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) Prosessidatan kuvauksen laatiminen Esimerkki 2: MOVIMOT ja DI/DOprosessidatan erotus ja optimointi Oleellisesti tehokkaampaa on erottaa MOVIMOT -prosessidata ja digitaali-i/o:iden I/O-data, joiden pitäisi säännönmukaisesti olla ohjausjärjestelmän bittiosoitettavalla alueella. Seuraavasta taulukosta ilmenee, kuinka tämä erotus tapahtuu. Väyläaseman nimi ID T-Nro Prosessidatan nimi I/O Pituus Tavua Bittiä Valinta MOVIMOT + MFI MFI 23 IN I P132 MOVIMOT + MFI MFI-PI1..3 I MOVIMOT + MFI MFI-DI I P100 MOVIMOT + MFI MFI 23 OUT O P132 MOVIMOT + MFI MFI-PO1..3 O MOVIMOT + MFI MFI-DO O P100 Seuraava kuva esittää kaaviomaisesti tätä InterBus-isäntälaitteen osoitealueen prosessidatan optimoitua muunnosta. [1] AB100 DO (Lowbyte) MOVIMOT + MFI [2] P132 P134 P136 EB100 PO1 PO2 PO3 PO1 PO2 PO3 PO DI (Lowbyte) DO [3] P132 P134 P136 PI1 PI2 PI3 PI1 PI2 PI3 PI DI AXX [1] InterBus-isäntälaitteen osoitealue [2] lähtöjen osoitteet [3] tulojen osoitteet PO lähtevä prosessidata PO1 ohjaussana PO2 käyntinopeus [%] PO3 ramppi DO digitaalilähdöt PI tuleva prosessidata PI1 tilatietosana 1 PI2 lähtövirta PI3 tilatietosana 2 DI digitaalitulot Prosessidataan päästään nyt ohjausjärjestelmässä käsiksi seuraavasti: Kirjoittaminen osoitteisiin PO1..3: T PW 132, T PW 134, T PW 136 Lukeminen osoitteista PI1..3: L PW 132, L PW 134, L PW 136 Lähtöjen asettaminen: AB 100 (esim. S A 100.0) Tulojen lukeminen: EB 100 (esim. U E 100.0) 90 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

91 Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli) Prosessidatan kuvauksen laatiminen I 0 9 Esimerkki 3: MFI-yksikön prosessidatan tarkempi kuvaus Tässä esimerkissä tapahtuu samanlainen MOVIMOT - ja DI/DO-prosessidatan erotus kuin esimerkissä 2. Jokainen prosessidatasana kuvaillaan nyt kuitenkin yksitellen. Näin esitys saadaan oleellisesti selkeämmäksi. Prosessidataan päästään käsiksi samalla tavalla kuin esimerkissä 2. Väyläaseman nimi ID T-Nro Prosessidatan nimi I/O Pituus Tavua Bittiä Valinta MOVIMOT + MFI MFI 23 IN I MOVIMOT + MFI MFI-PI1 I P132 MOVIMOT + MFI MFI-PI2 I P134 MOVIMOT + MFI MFI-PI3 I P136 MOVIMOT + MFI MFI-DI I P100 MOVIMOT + MFI MFI 23 OUT O MOVIMOT + MFI MFI-PO1 O P132 MOVIMOT + MFI MFI-PO2 O P134 MOVIMOT + MFI MFI-PO3 O P136 MOVIMOT + MFI MFI-DO O P100 Ohjausjärjestelmän ohjelma Esimerkkiohjelma (yllämainitulle konfiguraatiolle sovitettuna) MOVIMOT -taajuusmuuttajan ohjaukseen InterBus-väylän kautta löytyy kappaleesta "Ohjelmaesimerkki kenttäväylän yhteydessä" Käsikirja InterBus-liitännät, -kenttäjakolaitteet 91

92 10 I 0 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) Prosessidata- ja anturi/toimilaite-liikenne 10 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) 10.1 Prosessidata- ja anturi/toimilaite-liikenne InterBus-liityntäyksiköt MFI mahdollistavat MOVIMOT -käyttölaitteiden ohjausjärjestelmän liittämisen ohella myös lisäantureiden ja -toimilaitteiden liittämisen neljään digitaaliseen tulo- ja kahteen digitaaliseen lähtöliitäntäriviliittimeen. InterBus-protokollaan liitetään tällöin MOVIMOT -prosessidatan perään ylimääräinen I/O-sana, joka kuvaa MFI-yksikön digitaalisia lisätuloja ja -lähtöjä. Prosessidatan koodaus tapahtuu yhtenäisen, integroiduille SEW-taajuusmuuttajille tarkoitetun MOVILINK -profiilin avulla (ks. kappale MOVILINK -laiteprofiili). InterBusmaksimikonfiguraatio "3 PD + DI/DO": Master PO MOVIMOT + MF.. PO1 PO2 PO3 DO PI1 PI2 PI3 PI DI AXX PO Lähtevä prosessidata PI Tuleva prosessidata PO1 ohjaussana PI1 tilatietosana 1 PO2 käyntinopeus [%] PI2 lähtövirta PO3 ramppi PI3 tilatietosana 2 DO digitaalilähdöt DI digitaalitulot 92 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

93 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) MFI 23 / MFI 33-yksiköiden I/O-sanan rakenne I MFI 23 / MFI 33-yksiköiden I/O-sanan rakenne varattu, arvo = 0 Tuloriviliitin DI 1 Lähtöriviliitin DI Digitaalilähdöt Digitaalitulot MFI23 Tuloriviliitin DI 0 Tuloriviliitin DI 1 Tuloriviliitin DI 2 Tuloriviliitin DI 3 varattu, arvo = 0 InterBusisäntälaite InterBusisäntälaite Digitaalitulot MFI33 Tuloriviliitin DI 0 Tuloriviliitin DI 1 Tuloriviliitin DI 2 Tuloriviliitin DI 3 Tuloriviliitin DI 4 Tuloriviliitin DI 5 varattu, arvo = 0 Käsikirja InterBus-liitännät, -kenttäjakolaitteet 93

94 10 I 0 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) InterBus-oheislaitevika 10.3 InterBus-oheislaitevika InterBus-liityntäyksiköt kykenevät ilmoittamaan seuraavat viat myös oheislaitevikoina InterBus-isäntälaitteelle: Vika 83 "Lähdön oikosulku" ja liian alhainen syöttöjännite US1. Viat voidaan kuitata InterBus-isäntälaitteessa CMD-työkalun avulla (lisäkortti, oikeanpuoleinen näppäin: Operate/Other services/accept module error) LED-merkkivalojen merkitys InterBus-liityntäyksikössä MFI on viisi LEDiä InterBus-diagnostiikkaa varten sekä yksi lisä-led järjestelmävikojen ilmaisuun. U L MFI INTERBUS RL RC BA RD TR US1 US2 FO1 FO2 DI0 DI2 DI4 SYS-F DI1 DI3 DI AXX LED UL "Logiikan jännite" (vihreä) Tila Merkitys Vikojen eliminointi päällä syöttöjännite on päällä pois syöttöjännite puuttuu Tarkista 24 V DC -tehonsyöttö ja MFI-yksikön johdotus LED RC "Kaukoväylän tarkistus" (vihreä) Tila Merkitys Vikojen eliminointi päällä tuleva kaukoväyläyhteys kunnossa pois tuleva kaukoväyläyhteys häiriytynyt Tarkista tulevan kaukoväylän kaapeli 94 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

95 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) LED-merkkivalojen merkitys I 0 10 LED BA "Väylä aktiivinen" (vihreä) Tila Merkitys Vikojen eliminointi päällä Datasiirto InterBus-väylällä aktiivisena pois Ei datasiirtoa, InterBus ei toiminnassa Tarkista tulevan kaukoväylän kaapeli Hyödynnä vikojen paikannukseen muilta osin isäntälaitteen diagnostiikkanäyttöä vilkkuu Väylä aktiivisena, ei syklistä datasiirtoa LED RD "Remote Bus Disable" (keltainen) Tila Merkitys Vikojen eliminointi päällä Edemmäs johtava kaukoväylä poiskytkettynä (vain vikatapauksessa) pois Edemmäs johtava kaukoväylä ei poiskytkettynä LED TR "Transmit" (vihreä) Tila Merkitys Vikojen eliminointi päällä Parametridatan siirto PCP:n kautta pois Ei parametridatan siirtoa PCP:n kautta LED SYS-F "System fault" (punainen) Tila Merkitys Vikojen eliminointi pois MFI-yksikön ja MOVIMOT in normaali toimintatila vilahtaa 1x MFI-yksikön toimintatila OK, MOVIMOT antaa vikailmoituksen vilkkuu 2x MOVIMOT ei reagoi InterBusisäntälaitteelta saamiinsa ohjearvoihin, koska PO-dataa ei ole aktivoitu päällä Tiedonsiirtoyhteys MFI-yksikön ja MOVIMOT -taajuusmuuttajan välillä on häiriytynyt tai poikki Kenttäväyläliityntäyksikön huoltokytkin on OFF-asennossa Evaluoi ohjausjärjestelmän MOVIMOT - tilatietosanassa 1 oleva vian koodinumero Noudata vian eliminoinnissa MOVIMOT -taajuusmuuttajan käyttöohjetta Nollaa tarvittaessa MOVIMOT ohjausjärjestelmän kautta (ohjaussanan 1 reset-bitin avulla) Tarkista MOVIMOT -taajuusmuuttajan DIP-kytkimet S1/1... S1/4 Aktivoi PO-data asettamalla RS-485-väylän osoitteeksi 1 Tarkista MFI-yksikön ja MOVIMOT - taajuusmuuttajan välinen sähköinen yhteys (liittimet RS+ ja RS ) Ks. myös kappale "Sähköinen asennus" ja kappale "Asennuksen suunnittelu EMC-näkökohdat huomioiden" Tarkista kenttäjakolaitteen huoltokytkimen asetus LED "SYS-F" on PD-kokoonpanoissa 0 PD + DI/DO ja 0 PD + DI yleensä sammuneena, koska aktivoituna ovat tässä toimintatilassa vain MFI-yksikön I/O-moduulin toiminnot. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 95

96 10 I 0 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) LED-merkkivalojen merkitys US1 (vihreä) Syöttöjännitteen U S1 valvonta Tila pois vilkkuu päällä Merkitys U S1 ei tarjolla U S1 sallitun jännitealueen alapuolella U S1 tarjolla US2 (vihreä) Syöttöjännitteen U S2 valvonta Tila päällä aus Merkitys U S2 tarjolla U S2 ei tarjolla tai sallitun jännitealueen alapuolella FO1 (keltainen) Saapuvan kuitukaapeliyhteysvälin valvonta Tila päällä pois Merkitys Saapuva kuitukaapeliyhteysväli epäkunnossa tai on päästy järjestelmän rajoille säädön alaisessa käytössä Saapuva kuitukaapeliyhteysväli kunnossa FO2 (keltainen) Edemmäs vievän kuitukaapeliyhteysvälin valvonta Tila päällä pois Merkitys Edemmäs vievä kuitukaapeliyhteysväli epäkunnossa tai on päästy järjestelmän rajoille säädön alaisessa käytössä Edemmäs vievä kuitukaapeliyhteysväli kunnossa tai ei varattuna 96 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

97 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) MFI-järjestelmäviat/MOVIMOT -viat I MFI-järjestelmäviat/MOVIMOT -viat MFI-yksikön ilmaistessa järjestelmävian (LED "SYS-FAULT" palaa jatkuvasti) on MFI-yksikön ja MOVIMOT -taajuusmuuttajan välinen tiedonsiirtoyhteys katkennut. Tieto tästä järjestelmäviasta välitetään vikakoodin 91 des muodossa prosessin tulodatan tilatietosanojen kautta PLC:lle. Koska tämä järjestelmävika viittaa yleensä johdotusongelmiin tai MOVIMOT -taajuusmuuttajan puuttuvaan 24 V -syöttöjännitteeseen, ei nollausta voi tehdä ohjaussanan avulla! Heti kun tiedonsiirtoyhteys palaa ennalleen, nollautuu vikailmoitus itsestään. Tarkista MFI-yksikön ja MOVIMOT -taajuusmuuttajan välinen sähköinen liitäntä. Prosessitulodata tuottaa järjestelmävian esiintyessä kiinteästi määritellyn bittikuvion, koska voimassaolevia MOVIMOT -tilatietoja ei ole enää käytettävissä. Täten voidaan ohjausjärjestelmän sisäiseen evaluointiin käyttää vain tilatietosanan bittiä 5 (vika/virhe) ja vikakoodia. Mitkään muut tilatiedot eivät ole voimassa! Prosessin tulosana Hex-arvo Merkitys PI1: Tilatietosana 1 5B20 hex Vikakoodi 91, bitti 5 (vika/virhe) = 1 Mitkään muut tilatiedot eivät ole voimassa! PI2: Virran oloarvo 0000 hex Tilatiedot eivät ole voimassa! PI3: Tilatietosana hex Bitti 5 (vika/virhe) = 1 Mitkään muut tilatiedot eivät ole voimassa! Digitaalitulojen tulotavu XX hex Digitaalituloissa vaikuttava tulodata päivittyy tästä eteenkinpäin! Digitaalitulojen tulodata on yhä päivitettävänä eikä niitä täten voi käyttää ohjausjärjestelmän sisäisessä evaluoinnissa. InterBus-väylän kautta tapahtuvan datasiirron pysähtyessä alkaa MFI-yksikön kenttäväylän aikavalvonta-ajastin toimia (oletusarvo 630 ms). Datasiirron katketessa fyysisesti on aika noin 25 ms. LED-merkkivalo IB DIAG (vihreä) vilkkuu (0,5 Hz) signaloiden, ettei InterBus-datasiirtoa tapahdu. MOVIMOT -käyttölaite hidastuu heti viimeksi voimassa ollutta ramppia noudattaen; noin 1 sekunnin kuluttua rele "käyttövalmis" päästää ilmaisten täten häiriötilan. Digitaalilähdöt nollautuvat heti kenttäväylän aikavalvonta-ajan kuluttua umpeen! InterBusaikavalvonta InterBusisäntälaite aktiivinen / ohjausjärjestelmä epäkunnossa Saatettaessa ohjausjärjestelmä tilasta RUN tilaan STOP asettaa InterBus-isäntälaite kaikkiin prosessilähtöihin arvon 0. MOVIMOT saa 3 PD -käytössä vain ramppiohjearvon = 0. InterBus-isäntälaite nollaa myös lähdöt DO 0 ja DO 1! Käsikirja InterBus-liitännät, -kenttäjakolaitteet 97

98 10 I 0 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) Diagnosointi InterBus-isäntälaitteen (G4) välityksellä 10.6 Diagnosointi InterBus-isäntälaitteen (G4) välityksellä Kaikki 4. sukupolven InterBus-isäntälaitekortit tarjoavat laajat diagnostiikkamahdollisuudet sekä tilatieto- ja diagnostiikkanäytön välityksellä että ohjausjärjestelmän sisällä. Koska MFI-yksikkö perustuu InterBus-protokollapiiriin SUPI 3, ovat kaikki oleelliset G4-diagnoosimahdollisuudet tuettuina. Lisätietoja diagnostiikasta löytyy isäntälaitteen dokumenteista. Seuraavasta taulukosta ilmenevät tärkeimmät MFI-yksikön yhteydessä ilmenevät vikakoodit sekä vikojen tarkemmat eliminointiohjeet. G4-isäntälaitekorttien tilatietoja diagnostiikkanäytön kautta saatavat diagnoosiviestit Vian nimi Vikakoodi (hex) Kuvaus DEV 0C40 Vika jossakin väyläasemassa (laitteessa). Kyseisen MFI-yksikön pituuskoodi ei täsmää konfiguraatiokehykseen syötetyn arvon kanssa. DEV 0C70 Datasiirto on katkennut, koska joko SUPI 3 -piirin alustus on epäonnistunut tai MFI-yksikkö on viallinen. Valittassa jokin jo varattu DIP-kytkimen asetus saadaan tämä vikakoodi myös näkyviin! PF TEN 0BB4 Kymmenen viimeisen oheislaitevian (PF) vikahistoria. MFI-yksikkö ilmaisee oheislaitevian, kun mikroprosessori on nollattu (EMC-häiriöiden tai laitevian johdosta) tai jännite US2 on pudonnut sallitun alueen alapuolelle. Vikojen eliminointi Tarkista MFI-yksikön DIP-kytkimen asetukset. Tarkista, että MFI-yksikön DIP-kytkimen asetukset ovat asianmukaiset. Tarkista MFI-yksikön johdotus ja sähköinen suojaus. Tarkista jännite US2. Kytke MFI-yksikkö uudelleen päälle. Vian toistuessa vaihda MFI-elektroniikka tai käänny SEW-EURODRIVEn puoleen. Lisätietoja diagnostiikkaviesteistä löytyy InterBus-isäntälaitteen dokumenteista. 98 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

99 InterBus-liityntäyksikön MFI.. toiminta (kuitukaapeli) Prosessidatan valvonta I Prosessidatan valvonta InterBus-väylän ollessa tilassa "RUN" voidaan isäntälaitteen ja MFI-yksikön välillä vaihdettavaa prosessidataa analysoida isäntälaitteen tilatieto- ja diagnostiikkanäytön välityksellä valvonta- eli monitorointi-toimintatilassa ("MONI"). Tämän menetelmän avulla voidaan varsin yksinkertaisesti analysoida, mitä ohje- ja oloarvoja isäntälaitteen ja MFI-yksikön välillä vaihdetaan. Seuraava esimerkki selventää tämän valvontatoiminnon hyväksikäyttöä. Esimerkki prosessidatan valvonnasta MFI-yksikköä käytetään kokoonpanossa "3 PD + DI/DO". Osoitteiden anto tapahtuu prosessidatan kuvauksessa seuraavasti: Prosessin lähtevä data InterBus-isäntälaitteesta MFI-yksikköön (OUT): MFI-PO 1..3: Osoitteet P MFI-DO: Osoite P100 Prosessin tuleva data MFI-yksiköstä InterBus-isäntälaitteeseen (IN): MFI-PI 1..3: Osoitteet P MFI-DI: Osoite P100 Toimintatilassa MONI voidaan MFI-prosessidataa nyt analysoida seuraavasti: Merkitys Prosessidatan nimi Asetus diagnostiikkanäytöllä: Toimintatila MONI (valvonta) Suunta Valinta Ohjaussana 1 MOVIMOT iin MFI-PO1 OUT P132 Käyntinopeusohjearvo [%] MOVIMOT iin MFI-PO2 OUT P134 Ramppi [ms] MOVIMOT iin MFI-PO3 OUT P136 Digitaalilähtöjen tilat MFI-yksiköstä MFI-DO OUT P100 Tilatietosana 1 MOVIMOT ista MFI-PI1 IN P132 Näennäisvirran oloarvo MOVIMOT ista MFI-PI2 IN P134 Tilatietosana 2 MOVIMOT ista MFI-PI3 IN P136 Digitaalitulojen tilat MFI-yksiköstä MFI-DI IN P100 Käsikirja InterBus-liitännät, -kenttäjakolaitteet 99

100 11 I 0 Käyttöönotto InterBus-liityntäyksikköä MQI (kuparikaapeli) käyttäen Käyttöönotto 11 Käyttöönotto InterBus-liityntäyksikköä MQI (kuparikaapeli) käyttäen 11.1 Käyttöönotto 24 V DC -syöttöjännitteen katkaiseminen ennen MQI-yksikön kotelon kannen irrottamista/paikoilleenpanoa on suositeltavaa! Irrotettaessa väylämoduuli katkeaa InterBus-renkaan rakenne, ts. koko väyläjärjestelmä ei ole enää lainkaan toimintavalmiina! Noudata lisäksi luvussa "Kenttäjakolaitteen täydentävät käyttöönotto-ohjeet" annettuja ohjeita. 1. Tarkista, että MOVIMOT -taajuusmuuttaja ja InterBus-liitäntämoduuli (MFZ11, MFZ13, MFZ16, MFZ17 tai MFZ18) on liitetty toisiinsa oikein. 2. Aseta DIP-kytkin S1/1 (MOVIMOT issa) asentoon ON (= osoite 1). S1 S1 ON AXX 3. Aseta maksimikäyntinopeus ohjearvopotentiometrillä f f [Hz] 75 f [1] 05066BXX [1] Potentiometrin asento Asenna MOVIMOT-taajuusmuuttajan kannen ruuvattava sulkutulppa takaisin paikoilleen (tiivisteineen). 5. Aseta minimitaajuus f min kytkimellä f2. Kytkin f2 Asento Minimitaajuus f min [Hz] Ellei ramppia aseteta kenttäväylän kautta (2 PD), aseta ramppiaika MOVIMOT - käyttölaitteen kytkimellä t1. Ramppiajat perustuvat ohjearvon askelmuutokseen, jonka suuruus on 50 Hz. Kytkin t1 Asento Ramppiaika t1 [s] 0,1 0,2 0,3 0,5 0, Käsikirja InterBus-liitännät, -kenttäjakolaitteet

101 Käyttöönotto InterBus-liityntäyksikköä MQI (kuparikaapeli) käyttäen Käyttöönotto I Tarkista, onko haluttu pyörimissuunta aktivoituna (MOVIMOT -taajuusmuuttajassa). Liitin R Liitin L Merkitys aktivoitu aktivoitu Molemmat pyörimissuunnat on aktivoitu 24V R L aktivoitu ei aktivoitu Vain pyörimissuunta myötäpäivään on aktivoituna Vastapäivään-ohjearvo aiheuttaa laitteen pysähtymisen. 24V R L ei aktivoitu aktivoitu Vain pyörimissuunta vastapäivään on aktivoituna. Myötäpäivään-ohjearvo aiheuttaa käytön pysähtymisen. 24V R L ei aktivoitu ei aktivoitu Laite on lukittu tai käyttö pysäytetään. 24V R L 8. Tee DIP-kytkimen asetukset (ks. sivu 102). 9. Aseta MOVIMOT -taajuusmuuttaja ja MQI-yksikön kotelon kansi paikoilleen ja ruuvaa ne kiinni. 10.Kytke syöttöjännite (24 V DC ) InterBus-liityntäyksikölle MQI ja MOVIMOT -taajuusmuuttajalle. MQI-yksikön LEDien "UL" ja "RD" tulee nyt syttyä ja punaisen LEDin "SYS-FAULT" sammua. Ellei näin käy, voidaan mahdolliset johdotus- tai asetusvirheet paikallistaa LED-merkkivalojen tilojen avulla (ks. luku "InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta LED-merkkivalojen merkitys"). 11.Konfiguroi InterBus-liityntäyksikkö MQI InterBus-isäntälaitteessa (ks. sivu 104). Käsikirja InterBus-liitännät, -kenttäjakolaitteet 101

102 11 I 0 Käyttöönotto InterBus-liityntäyksikköä MQI (kuparikaapeli) käyttäen Tee DIP-kytkimen asetukset 11.2 Tee DIP-kytkimen asetukset Seuraavasta kuvasta ilmenevät MQI-yksikön DIP-kytkinten asetukset: S1 END ON NEXT res. PCP 2 PCP 1 PD 4 PD 3 PD 2 PD 1 [4] [3] [2] [1] 05691AXX [1] prosessidatan leveyden asetus [2] PCP-pituuden asetus [3] varattu, asento = OFF [4] Next/End-kytkin Prosessidatan leveyden asetus DIP-kytkimillä S1/1... S1/4 asetetaan prosessidatan leveys 10 sanan pituuteen saakka (ks. seuraava taulukko). Prosessidatan avulla ohjataan MQI-yksikköön liitettyjä MOVIMOT -taajuusmuuttajia. Prosessidatakanava huolehtii ohjaus- ja tilatietoinformaation vaihdosta. Prosessidatasanojen lukumäärä määräytyy niiden IPOS-sovelluksen mukaan. IPOS käsittelee kaiken datan. S1/1 S1/2 S1/3 S1/4 Nimike/kuvaus Toiminto InterBus-datan leveys OFF OFF OFF OFF varattu ei mitään IB-alustusvirhe ON OFF OFF OFF 1 PD 1 PD MQI-yksikölle 16 bittiä OFF ON OFF OFF 2 PD 2 PD MQI-yksikölle 32 bittiä ON ON OFF OFF 3 PD 3 PD MQI-yksikölle 48 bittiä OFF OFF ON OFF 4 PD 4 PD MQI-yksikölle 64 bittiä ON OFF ON OFF 5 PD 5 PD MQI-yksikölle 80 bittiä OFF ON ON OFF 6 PD 6 PD MQI-yksikölle 96 bittiä ON ON ON OFF 7 PD 7 PD MQI-yksikölle 112 bittiä OFF OFF OFF ON 8 PD 8 PD MQI-yksikölle 128 bittiä ON OFF OFF ON 9 PD 9 PD MQI-yksikölle 144 bittiä OFF ON OFF ON 10 PD 10 PD MQI-yksikölle 160 bittiä 102 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

103 Käyttöönotto InterBus-liityntäyksikköä MQI (kuparikaapeli) käyttäen Tee DIP-kytkimen asetukset I 0 11 PCP-pituuden asetus PCP-kanava Kytkimillä S1/5... S1/6 asetetaan PCP-pituus. PCP on InterBus-väylän parametrikanava; sen avulla tapahtuu MQI-yksikön ja MOVIMOT -taajuusmuuttajan parametrointi. PCP-kanavan pituudeksi voidaan asettaa sanaa. Parametridatan vaihtoa varten on asetettava vähintään yksi sana. Asetuksen ollessa suurempi kasvaa siirtonopeuskin. PCP-Kanavan mahdolliset asetukset ilmenevät seuraavasta kuvasta: 0 PCP-sanaa 1 PCP-sana 2 PCP-sanaa 4 PCP-sanaa END ON NEXT res. PCP 2 PCP 1 PD 4 PD 3 PD 2 PD 1 END ON NEXT res. PCP 2 PCP 1 PD 4 PD 3 PD 2 PD 1 END ON NEXT res. PCP 2 PCP 1 PD 4 PD 3 PD 2 PD 1 END ON NEXT res. PCP 2 PCP 1 PD 4 PD 3 PD 2 PD AXX MQI tukee enimmillään 10 sanan dataleveyttä. Kelvolliset asetukset ilmenevät seuraavasta taulukosta: Prosessidatasanojen lukumäärä PCP-sanaa 1 PCP-sana 2 PCP-sanaa 4 PCP-sanaa = kelvollinen asetus Huom! Kytke MQI-yksikkö jännitteettömäksi ennen jokaista DIP-kytkimen asetusten muutosta. DIP-kytkinten S1/1... S1/6 asetukset astuvat voimaan vain alustuksen aikana. DIP-kytkinten S1/1... S1/6 ei-sallitut asetukset MQI-yksikkö ilmaisee tunnistekoodilla "Microprocessor not ready" (38h). NEXT/END-kytkin Kytkin S1/8 ilmaisee, onko InterBus-väylässä jäljempänä sijaitsevaa väyläasemaa (OFF = NEXT) vai onko MQI viimeinen väyläasema (ON = END). Käsikirja InterBus-liitännät, -kenttäjakolaitteet 103

104 11 I 0 Käyttöönotto InterBus-liityntäyksikköä MQI (kuparikaapeli) käyttäen InterBus-isäntälaitteen konfigurointi 11.3 InterBus-isäntälaitteen konfigurointi Isäntälaitteessa olevan InterBus MQI -yksikön konfigurointi konfigurointiohjelmiston "CMD-Tool" (CMD = Configuration-Monitoring-Diagnosis) avulla tapahtuu kaksivaiheisesti. Ensimmäisessä vaiheessa laaditaan väylän rakenne. Tämän jälkeen seuraa prosessidatan kuvaus ja osoitteiden anto. Väylän rakenteen konfigurointi Väylän rakenne voidaan konfiguroida CMD-työkalun "IBS CMD" avulla online-tai offline-periaatteella. Offline-tilassa MQI-yksikkö konfiguroidaan käskyllä "Insert with Ident Code". Ohjelmaan on syötettävä seuraavat tiedot: Offlinekonfigurointi: Insert with Ident Code Ohjelman asetus Toiminto / merkitys Tunnuskoodi: 3 desim. Digitaalinen moduuli + I/O-data 16 bittiä 1 PD 32 bittiä 2 PD 48 bittiä 3 PD 64 bittiä 4 PD Prosessidatakanava 80 bittiä 5 PD 96 bittiä 6 PD 112 bittiä 7 PD 128 bittiä 8 PD 144 bittiä 9 PD 160 bittiä 10 PD Tunnuskoodi: 227 desim. Drivecom 1 PCP-sana 16 bittiä 1 PD + 1-sanainen PCP 32 bittiä 2 PD + 1-sanainen PCP 48 bittiä 3 PD + 1 sanainen PCP 64 bittiä 4 PD + 1-sanainen PCP Prosessidatakanava 80 bittiä 5 PD + 1-sanainen PCP 96 bittiä 6 PD + 1-sanainen PCP 112 bittiä 7 PD + 1-sanainen PCP 128 bittiä 8 PD + 1-sanainen PCP 144 bittiä 9 PD + 1-sanainen PCP Tunnuskoodi: 224 desim. Drivecom 2 PCP-sanaa 16 bittiä 1 PD + 2-sanainen PCP 32 bittiä 2 PD + 2-sanainen PCP 48 bittiä 3 PD + 2-sanainen PCP Prosessidatakanava 64 bittiä 4 PD + 2-sanainen PCP 80 bittiä 5 PD + 2-sanainen PCP 96 bittiä 6 PD + 2-sanainen PCP 112 bittiä 7 PD + 2-sanainen PCP 128 bittiä 8 PD + 2-sanainen PCP 104 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

105 Käyttöönotto InterBus-liityntäyksikköä MQI (kuparikaapeli) käyttäen Prosessidatan kuvauksen laatiminen I 0 11 Ohjelman asetus Toiminto / merkitys Tunnuskoodi 225 desim. Drivecom 4 PCP-sanaa 16 bittiä 1 PD + 4-sanainen PCP 32 bittiä 2 PD + 4-sanainen PCP Prosessidatakanava 48 bittiä 3 PD + 4-sanainen PCP 64 bittiä 4 PD + 4-sanainen PCP 80 bittiä 5 PD + 4-sanainen PCP 96 bittiä 6 PD + 4-sanainen PCP Väyläaseman laji Kaukoväyläasema Onlinekonfigurointi: Konfiguraatiokehyksen luku Aluksi voidaan myös asentaa InterBus-järjestelmä kokonaisuudessaan, johdottaa kaikki MQI-liitynnät ja tehdä DIP-kytkinten asetukset. Tämän jälkeen voidaan CMD-työkalun avulla lukea väylän rakenne (konfiguraatiokehys) kokonaisuudessaan. Tässä yhteydessä kaikki MQI-yksiköt asetettuine dataleveyksineen tunnistetaan automaattisesti Prosessidatan kuvauksen laatiminen Yleensä CMD-työkalu tuottaa MQI-yksikön kaikkea prosessidataa koskevan oletuskuvauksen. Ohjainlaitteen I/O-aluetta voidaan osoittaa aloitusosoitteella. Seuraavasta taulukosta ilmenee prosessidatan kuvauksen yksinkertaisin versio 3 prosessidatasanan tapausta varten, ilman PCP-kanavaa: Väyläaseman nimi ID T-Nro Prosessidatan nimi I/O Pituus Tavua Bittiä Valinta MOVIMOT +MQI MQI IN I P132 MOVIMOT + MQI MQI OUT O P132 Seuraava kuva esittää kaaviomaisesti InterBus-isäntälaitteen osoitealueen prosessidataa. [1] [2] P132 P134 P136 PO1 PO2 PO3 PO PO1 PO2 PO3 MOVIMOT [3] P132 P134 P136 PI1 PI2 PI3 PI1 PI2 PI3 PI AXX PI Tuleva prosessidata PO Lähtevä prosessidata [1] InterBus-isäntälaitteen osoitealue [2] lähtöjen osoitteet [3] tulojen osoitteet Käsikirja InterBus-liitännät, -kenttäjakolaitteet 105

106 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta Oletusohjelma 12 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta Integroidulla ohjauslogiikalla varustetuilla PROFIBUS-moduuleilla MQI voidaan (samoin kuin MFI-moduuleillakin) järjestää MOVIMOT -käyttölaitteille kenttäväyläyhteys kätevällä tavalla. Lisäksi ne on varustettu ohjaustoiminnoilla, joiden avulla on mahdollista määrätä pitkälle itse käyttölaitteen käyttäytyminen ulkoisilla käskyillä kenttäväylää ja integroituja I/O-yksiköitä käyttäen. Täten järjestyy esimerkiksi mahdollisuus käsitellä anturisignaaleja suoraan kenttäväyläyksikössä tai määritellä käyttäjäkohtainen laiteprofiili kenttäväyläliityntäyksikön kautta tapahtuvaa tiedonsiirtoa varten. Käytettäessä lähestymiskytkintä NV26 tai ES16 saadaan aikaan yksinkertainen paikoitusjärjestelmä, joka voidaan integroida sovellukseen yhdessä MQI-yksikön ohjausohjelman kanssa. MQI-moduulien ohjaustoiminto saadaan aikaan ohjelmoitavaa IPOS plus -logiikkaa käyttäen. Integroituun IPOS-ohjausjärjestelmään päästään käsiksi moduulien diagnostiikka- ja ohjelmointiliitynnän kautta (etulevyssä, kaapeliläpivientiholkin alla). Optio UWS21B tai USB11A mahdollistaa PC-tietokoneen liittämisen. Ohjelmointi tapahtuu MOVITOOLS -ohjelmiston Compiler-osion avulla. Ohjelmointia koskevia lisätietoja löytyy käsikirjasta "Paikoitus- ja sekvenssilogiikka IPOS plus " Oletusohjelma MQI-moduulit toimitetaan vakiona varustettuina IPOS-ohjelmalla, joka emuloi pitkälle MFI-moduulien toimintoja. Aseta MOVIMOT -taajuusmuuttajan osoitteeksi 1 ja noudata laitteen käyttöönottoohjeita. Prosessidatan leveys on 4 sanaa (kiinteä) (huomioitava konfiguroinnissa/ käyttöönotossa). Ensimmäiset 3 sanaa vaihdetaan MOVIMOT -taajuusmuuttajan kanssa läpinäkyvällä tavalla; ne vastaavat MOVILINK -laiteprofiilia (ks. luku "MOVILINK - laiteprofiili). MQI-moduulien I/O:t siirretään 4. sanassa. DO1 DO Master PO MOVIMOT + MQI PO1 PO2 PO3 PO4 PI1 PI2 PI3 PI PI (DI5) (DI4) DI3 DI2 DI1 DI AXX Reagointi vikatapauksissa Keskeytys MQI-moduulin ja MOVIMOT -taajuusmuuttajan välisessä yhteydessä johtaa 1 sekunnin kuluttua poiskytkentään. Vikailmoitus sekoitetaan tilatietosanan 1 mukana siirrettäväksi (vikailmoitus 91). Koska tämä järjestelmävika viittaa yleensä johdotusongelmiin tai MOVIMOT -taajuusmuuttajan puuttuvaan 24 V -syöttöjännitteeseen, ei kuittausta voi tehdä ohjaussanan avulla! Heti kun tiedonsiirtoyhteys palaa ennalleen, nollautuu vikailmoitus itsestään. Kenttäväylä-isäntälaitteen ja MQI-yksikön välisen yhteyden katkos johtaa kenttäväylän aikavalvonta-ajan jälkeen siihen, että MOVIMOT -taajuusmuuttajalle siirrettävän lähtevän prosessidatan arvoksi asetetaan 0. Tämä reagointi vikatapauksiin on kytkettävissä pois MOVITOOLS - komentotulkkiohjelman (shell) parametrin 831 avulla. 106 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

107 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta Ohjaus InterBus-väylän välityksellä I Ohjaus InterBus-väylän välityksellä 12.3 PCP-liityntä InterBus-isäntälaitteen ja MQI-yksikön välinen datasiirto tapahtuu oheislaitealueen välityksellä. Prosessidata sijaitsee tällä alueella yhteenkuuluvana, esim PAW PAW 308 (lähtevä prosessidata) tai PEW PEW 308 (tuleva prosessidata). Kenttäväyläliityntäyksiköt MQI tarjoavat standardin mukaisen liityntärajapinnan PCP-protokollan "Peripherals Communication Protocol" avulla tapahtuvaan parametrointiin. Tämän tiedonsiirtokanavan kautta päästään täysimääräisesti käsiksi MQI-yksikön parametreihin sekä siihen liitetyn MOVIMOT -taajuusmuuttajan käyttöteknisiin parametreihin. Periaate yleiskatsaus Jotta MQI tai MOVIMOT voisi hyödyntää käsiksipääsyään parametrien arvoihin, on MQI-yksikön PCP-kanavan asetuksena oltava yksi, kaksi tai neljä sanaa (ks. luku "DIP-kytkimen asetukset"). PCP-sanojen lukumäärän kautta ohjataan nopeutta, jolla parametrien arvoihin päästään käsiksi PCP-kanavan kautta. PCP-liityntä toteutetaan MQI-yksiköissä PCP-protokollan version 3.0 avulla. PCP-palvelut Parametroinnin kannalta merkittäviä ovat seuraavat PCP-palvelut: Yhteyden muodostus (Initiate) Parametrien arvojen luku (Read) Parametrien arvojen kirjoitus (Write) Yhteyden lopettaminen (Abort) PCP-palvelujen seikkaperäisempi kuvaus löytyy InterBus-yksikön käyttäjän käsikirjasta. Tiedonsiirtoyhteyden muodostaminen palvelun "Initiate" avulla PCP-palvelun "Initiate" anulla muodostetaan tiedonsiirtoyhteys InterBus- ja MQI-yksiköiden välistä parametrointia varten. Yhteyden muodostamisen suorittaa periaatteessa InterBus-yksikkö. Yhteyttä muodostettaessa tarkistetaan erilaisia tiedonsiirtoyhteyttä koskevia sopimuksia, joita ovat esim. tuetut PCP-palvelut, hyötydatan pituus jne. Yhteyden muodostuessa MQI-yksikkö vastaa lähettämällä positiivisen "Initiate-Response" -viestin. Jos yhteyttä ei ole kyetty muodostamaan, eivät tiedonsiirtoyhteyttä koskevat sopimukset InterBus-ja MQI-yksikön välillä täsmää keskenään. MQI vastaa antamalla "Initiate-Error-Response" -viestin. Vertaa tässä tapauksessa InterBus-yksikön konfgurointilistaa "Communication relations" (tiedonsiirtosuhteet) MQI-yksikön vastaavaan. Yritys muodostaa jo olemassa oleva tiedonsiirtoyhteys uudelleen johtaa säännönmukaisesti keskeytykseen. Tämän jälkeen ei tiedonsiirtoyhteyttä enää ole; PCP-palvelu "Initiate" on suoritettava kolmannen kerran tiedonsiirtoyhteyden palauttamiseksi. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 107

108 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä Tiedonsiirtoyhteyden lopettaminen tapahtuu palvelun "Abort" avulla PCP-palvelun "Abort" avulla lopetetaan olemassaoleva InterBus- ja MQI-yksikön välinen tiedonsiirtoyhteys. Abort on vahvistamaton PCP-palvelu, jonka voi käynnistää joko InterBus- tai MQI-yksikkö. Parametrien arvojen luku palvelun "Read" avulla PCP-palvelun "Read" avulla InterBus-yksikkö pääsee käsiksi lukumielessä kaikkiin MQI-yksikön tai siihen liitetyn taajuusmuuttajan tiedonsiirtoobjekteihin (parametreihin). Luvussa "Parametriluettelo" on esitetty yksityiskohtaisemmin kaikki MQI-parametrit sekä niiden koodaus. Parametrien arvojen kirjoittaminen "Write"-palvelun avulla PCP-palvelun "Write" avulla InterBus-yksikkö voi päästä kirjoitusmielessä käsiksi MQI-yksikön tai siihen liitetyn taajuusmuuttajan kaikkiin parametreihin. Käytäessä johonkin parametriin käsiksi virheellisesti (esim. kirjoitettaessa sille liian suuri arvo) generoi MQI-yksikkö "Write-Error-Response"-viestin, jossa vian syy on ilmoitettu tarkasti. Objektiluettelossa olevat parametrit PCP-palveluilla "Read" ja "Write" InterBus-yksikkö pääsee käsiksi kaikkiin MQI-yksikön objektiluettelossa oleviin parametreihin. MQI-yksikön staattisessa objektiluettelossa ovat kaikki väyläjärjestelmän kautta saavutettavissa olevat kenttäväyläliityntäyksikön parametrit kuvattuina tiedonsiirto-objekteina (-kohteina). Kaikkia staattisen objektiluettelon objekteja osoitetaan indeksoimalla. Seuraavasta taulukosta ilmenee MQI-yksikön objektiluettelon rakenne. Indeksialue jakautuu kolmeen loogiseen alueeseen. Indekseillä 8300 des des osoitetaan MQI-parametreja. Parametrin indeksi löytyy luvusta "Parametriluettelo". Indeksiä 8300 des pienemmillä indekseillä päästään käsiksi objektiluettelosta puuttuviin parametreihin tai saadaan yhteys MQI-yksikköön liitettyihin MOVIMOT -taajuusmuuttajiin. Parametrin indeksi (desimaaliluku) Tiedonsiirto-objektin nimike 8288 Muuttuva datakanava asyklisellä reitityksellä (MQI ja liitettynä olevien taajuusmuuttajien parametrit saavutettavissa) 8296 Parametrilohkon etälataus 8297 Viimeinen PCP-indeksi 8299 Asyklinen MOVILINK -parametrikanava (vain MQI-parametrit saavutettavissa) MQI-parametrit MQI-parametrit tai MQI-yksikköön liitetyn MOVIMOT -taajuusmuutajan parametrit, joihin saadaan yhteys objektin 8288 kautta. >10000 MQI-yksikön tai MQI-yksikköön liitetyn MOVIMOT -taajuusmuuttajan taulukko-, ohjelma- ja muuttujamuistit. Näihin parametreihin saadaan yhteys objektin 8288 kautta. 108 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

109 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä I 0 12 MQI-yksikön tai käyttölaiteparametrien objektikuvaus Liitettyjen MOVIMOT -taajuusmuuttajien parametrit selostetaan yksityiskohtaisemmin "parametriluettelossa". Parametri-indeksien ohella sieltä löytyy lisätietoa koodauksesta, arvoalueesta sekä parametridatan merkityksestä. Objektiluettelossa olevat objektikuvaukset ovat kaikkien käyttölaiteparametrien osalta identtiset. Myös parametrit, joita voidaan pelkästään lukea, saavat objektiluettelossa attribuutin Read All/Write All, koska MOVIMOT suorittaa itse vastaavan testauksen ja tuottaa tarvittaessa palautekoodin. Seuraavasta taulukosta ilmenevät kaikkien käyttölaiteparametrien objektikuvaukset. Index: Object code 7 (Simple-Variable) Data type index 10 (Octet-String) Length 4 Local address Password Access groups Access rights Read all / Write all Name [16] - Extension length - Objekti "Muuttuva datakanava asyklisellä reitityksellä" Tällä objektilla päästään käsiksi kaikkiin MQI-yksikön ja siihen liitettyjen MOVIMOT - taajuusmuuttajien parametreihin. Objektissa on alakanavan ja osoitetietojen valinnan mahdollisuus kohdelaitteen valitsemista varten. Se sisältää tiedot datan pituudesta ja kehystyypistä sekä asyklisen MOVILINK -parametrikanavan. Haluttu palvelu ja datan arvo annetaan tässä. Pituudeksi on asetettu kiinteästi 12 tavua. Octet Merkitys Alakanavosoittyyppi pituus indeksi indeksi data Ala- Kehys- Datan Hallinta Varattu High- Low- MSB- Data Data LSBdata Reititystiedot Hienojaottelu Alakanava Karkea jaottelu Alaosoite Kehystyyppi Datan pituus Hallinta Varattu Parametriindeksi Asyklinen MOVILINK -parametrikanava 4-tavuinen data Alakanava päättää, mihin liityntään data lähetetään edelleen. Syötetty arvo "0" vaikuttaa siten, että osoitus kohdistuu MQI-yksikön itsensä parametreihin. Alaosoitteella ei ole tällöin mitään merkitystä. Alakanavaan syötetyllä arvolla "1" osoitus kohdistuu vakio-liityntärajapintaan. MQI-yksikön tapauksessa se on liitetyn MOVIMOT -taajuusmuuttajan RS-485-liityntä. Alaosoite tarjoaa mahdollisuuden kohdelaitteen valintaan. Halutessasi päästä käsiksi MQI-yksikköön RS-485-liityntään liitetyn MOVIMOT -taajuusmuuttajan parametreihin syötä tähän halutun MOVIMOT in RS-485-osoite. Kehystyypille on annettava kiinteä arvo 86 hex (vain asyklinen parametridata). Tämän kehystyypin datan pituus on kiinteät 8 tavua. Tiedot "asyklisestä" MOVILINK -parametrikanavasta löytyvät sivulta sivu 115. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 109

110 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä Muuttuva datakanava suorittaa"write"-tyyppisen palvelun Suoritettaessa datakanavan kautta Write-tyyppinen palvelu (esim. Write Parameter tai Write Parameter volatile), vastaa MQI palvelun suorituksen jälkeen antamalla asianmukaisen palvelunvahvistuksen. Jos Write-operaatiossa tapahtuu virhe, annetaan palautteena vastaava vikailmoituskoodi. Tämän muunnelman tarjoama etu on se, että kirjoituspalvelut tulevat suoritetuiksi jo lähetettäessä WRITE "MOVILINK -parametrikanava" kertaalleen ja palvelun vahvistus voi tapahtua evaluoimalla "Write-Confirmation". Seuraavasta taulukosta ilmenee Write-palvelujen suoritus muuttuvan datakanavan kautta. Ohjausjärjestelmä (isäntälaite) MQI (orjalaite) Parametrikanavassa koodatun palvelun suoritus tapahtuu toiminnolla WRITE objektiin "muuttuva datakanava" WRITE 8288 (muuttuva datakanava) Palvelun vahvistus (OK/vikailmoituskoodi) Parametrikanavaan koodattu WRITE-palvelu suoritetaan ja palvelun vahvistus annetaan suorana vastauksena. Muuttuva datakanava suorittaa "Read"-tyyppisen palvelun Parametrin lukemiseksi datakanavan kautta on ensin suoritettava PCP- WRITE-palvelu. PCP-WRITE-palvelulla määrätään, missä MQI-yksikön datan on oltava käytettävissä. Jotta data siirtyisi isäntälaitteeseen, on Read-palvelun tapahduttava muuttuvassa datakanavassa. Tämän johdosta ovat Read-palvelun suorittamiseksi muuttuvan datakanavan kautta aina tarpeen PCP-WRITE- ja sen jälkeen PCP-READ-toimenpiteet. Seuraavasta taulukosta ilmenee Read-palvelujen suoritus muuttuvan datakanavan kautta. Ohjausjärjestelmä (isäntälaite) MQI (orjalaite) 1. Parametrikanavassa koodatun palvelun suoritus saadaan aikaan toiminnolla WRITE objektiin "muuttuva datakanava" WRITE 8288 (muuttuva datakanava) OK 2. READ "muuttuva datakanava" ja parametrikanavan kautta saatavan palvelun vahvistuksen evaluointi READ 8288 (muuttuva datakanava) Data = muuttuva datakanava + tulos 1. Vastaanotto vahvistetaan heti, datakanava evaluoidaan ja vaadittu palvelu suoritetaan. 2. Palvelun vahvistus tulee merkityksi datakanavaan ja se on evaluoitavissa isäntälaitteessa suoritettavan READ-palvelun avulla. 110 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

111 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä I 0 12 Objekti "muuttuva datakanava asyklisellä reitityksellä" käsitellään nyt paikallisesti kenttäväyläliityntäyksikössä ja se määritellään seuraavan taulukon mukaisesti. Index: 8288 Object code 11 (String-Variable) Data type index 10 (Octet-String) Length 12 Local address Password Access groups Access rights Read all / Write all Name [16] - Extension length - Kohde "Parametrilohkon etälataus" Objektilla "etälataus-parametrilohko" voidaan kirjoittaa enimmillään 38 MQI-yksikön tai siihen liitetyn MOVIMOT -taajuusmuuttajan käyttölaiteparametria samanaikaisesti yhden ainoan Write-palvelun avulla. On myös mahdollista parametroida MOVIMOT - taajuusmuuttaja yhdellä Write-palvelun esiinkutsulla esimerkiksi käyttöönottovaiheessa. Koska yleensä on muutettava vain muutamaa parametria, riittää tämä enimmillään 38 parametria käsittävä parametrilohko jokseenkin kaikkiin sovelluksiin. Hyötydataalueeksi on määritelty 38 x tavua = 230 tavua (Octet String -tyyppi). Seuraavasta taulukosta ilmenee objektin "etälataus-parametrilohko" rakenne. Octet Merkitys Huomautus 0 Osoite Kohdeosoite: 0 tai 254 MQI-yksikölle RS-485-osoite MOVIMOT -taajuusmuuttajalle 1 Parametrien lukumäärä parametria 2 High-indeksi 1. Parametrit 3 Low-indeksi 4 Data, MSB 5 Data 6 Data 7 Data, LSB 8 High-indeksi 2. Parametrit Data, LSB 224 High-indeksi 38. Parametrit 225 Low-indeksi 226 Data, MSB 227 Data 228 Data 229 Data, LSB Käsikirja InterBus-liitännät, -kenttäjakolaitteet 111

112 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä Objekti "etälataus-parametrilohko" käsitellään nyt paikallisesti kenttäväyläliityntäyksikössä ja se määritellään seuraavan taulukon mukaisesti. Indeksi: 8296 Object code 7 (Simple-Variable) Data type index 10 (Octet-String) Length 230 Local address Password Access groups Access rights Write all Name [16] - Extension length - Kohteeseen "etälataus-parametrilohko" kohdistuvalla WRITE-palvelulla MQI-yksikkö käynnistää parametrointimekanismin, joka kirjoittaa peräkkäin kaikki objektin hyötydata-alueella annetut parametrit MQI-yksikössä tai siihen liitetyssä MOVIMOT - taajuusmuuttajassa ja ottaa täten huolekseen MQI-yksikön tai MOVIMOT -taajuusmuuttajan parametroinnin. Osoitus MQI-yksikköön tapahtuu osoitteella 0 tai 254. MQI -yksikköön liitettyyn MOVIMOT -taajuusmuuttajaan otetaan yhteyttä sen RS-485-osoitteella. Kun etälataus-parametrilohko on suoritettu onnistuneesti (kun kaikki InterBus-yksikön antamat parametrit on kirjoitettu), päättyy Write-palvelu positiivisen Write-palautteen myötä. Vikatapauksessa annetaan negatiivinen Write-palauteviesti. Palautekoodi sisältää tarkemmat tiedot vian laadusta ja lisäksi sen parametrin numeron (nrot 1 38), josaa vika/virhe on ilmennyt (ks. seuraava esimerkki). Esimerkki: Virhe kirjoitettaessa 11. parametria Write Error-Response: Error-Class: 8 Other Error-Code: 0 Other Additional-Code High: 11des Virhe kirjoitettaessa parametria 11 Additional-Code Low: 15hex arvo liian suuri Noudata etälataus-parametrilohkoa käytettäessä seuraavia ohjeita: Älä tee palautusta tehdasasetuksille etälataus-parametrilohkon puitteissa. Parametrien lukituksen aktivoinnin jälkeen tulevat kaikki seuraavassa kuvatut parametrit torjutuiksi. 112 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

113 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä I 0 12 Objekti "viimeinen PCP-indeksi" Tämä objekti on 4 tavun pituinen, se tuottaa luettaessa palautteena PCP-palvelujen kautta lukuarvon viimeksi suoraan käsiksikäytävissä olevaa indeksiä varten. PCP-käsiksikäynnit tätä lukuarvoa suurempiin indekseihin on suoritettava objektin 8288 "muuttuva datakanava asyklisellä reitityksellä" avulla. Jotta MQI-yksikön parametreihin päästäisiin käsiksi, on myös yhteydenotto objektin 8299 "MOVILINK -asyklinen parametrikanava" kautta mahdollista. Indeksi 8297 Object code 7 (Simple-Variable) Data type index 10 (Octet-String) Length 4 Local address Password Access groups Access rights Read all Name [16] - Extension length - Objekti "MOVILINK asyklinen parametrikanava" Objekti optinen "MOVILINK -parametrikanava" on 8 tavun pituinen ja sisältää MOVILINK -parametrikanavan. Tätä objektia voidaan käyttää asyklisiin yhteydenottoihin MQI-yksikköön, ts. aina otettaessa vastaan tähän objektiin kohdistuva WRITE-palvelu suorittaa MQI-yksikkö parametrikanavassa koodatun palvelun käsittelyn. Kättelybittiä ei evaluoida. Seuraava taulukko ilmentää asyklisen "MOVILINK -parametrikanavan" rakennetta. Octet Merkitys Hallinta varattu Highindeksi Lowindeksi Data, MSB Huomautus Hallinta varattu Parametri-indeksi 4-tavuinen data Data Data Data, LSB Käsikirja InterBus-liitännät, -kenttäjakolaitteet 113

114 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä Parametroitaessa taajuusmuuttaja asyklisen MOVILINK -parametrikanavan kautta erotetaan periaatteessa kaksi menettelytapaa: Parametrikanava suorittaa"write"-tyyppisen palvelun Parametrikanava suorittaa "Read"-tyyppisen palvelun Parametrikanava suorittaa"write"-tyyppisen palvelun Suoritettaessa asyklisen parametrikanavan kautta Write-tyyppinen palvelu (esim. Write Parameter tai Write Parameter volatile), vastaa MQI-yksikkö palvelun suorittamisen jälkeen asianmukaisella palvelun vahvistuksella. Jos Write-operaatiossa tapahtuu virhe, annetaan palautteena vastaava vikailmoituskoodi. Tämän muunnelman tarjoama etu on se, että kirjoituspalvelut tulevat suoritetuiksi jo lähetettäessä WRITE "MOVILINK-parametrikanava" kertaalleen ja palvelun vahvistus voi tapahtua evaluoimalla "Write-Confirmation". Seuraavasta taulukosta ilmenee Write-palvelujen suoritus asyklisenmovilink -parametrikanavan kautta. Ohjausjärjestelmä (isäntälaite) MQI (orjalaite) Suorittamalla WRITE objektiin "asyklinen MOVILINK -parametrikanava" saadaan aikaan parametrikanavaan koodatun palvelun suoritus WRITE 8299 (parametrikanava) Palvelun vahvistus (OK/vikakoodi) Parametrikanavaan koodattu WRITE-palvelu suoritetaan ja palvelun vahvistus annetaan suorana vastauksena. Parametrikanava suorittaa "Read"-tyyppisen palvelun Parametrin lukemiseksi datakanavan kautta on ensin suoritettava PCP- WRITE-palvelu. PCP-WRITE-palvelulla määrätään, missä MQI-yksikön datan on oltava käytettävissä. Jotta data siirtyisi isäntälaitteeseen, on Read-palvelun tapahduttava asyklisessä datakanavassa. Tämän johdosta ovat Read-palvelun suorittamiseksi parametrikanavan kautta aina tarpeen PCP-WRITE- ja sen jälkeen PCP-READ-toimenpiteet. Seuraavasta taulukosta ilmenee Read-palvelujen suoritus asyklisenmovilink -parametrikanavan kautta. Ohjausjärjestelmä (isäntälaite) MQI (orjalaite) 1. Suorittamalla WRITE objektiin "asyklinen MOVILINK -parametrikanava" saadaan aikaan parametrikanavaan koodatun palvelun suoritus WRITE 8299 (parametrikanava) OK 2. READ "MOVILINK syklinen parametrikanava" ja parametrikanavassa olevan palvelun vahvistuksen evaluointi READ 8299 (parametrikanava) Data = parametrikanava, jonka tulos 1. Vastaus vahvistetaan heti; parametrikanava evaluoidaan ja vaadittu palvelu suoritetaan. 2. Palvelun vahvistus tulee merkityksi datakanavaan ja se on evaluoitavissa isäntälaitteessa suoritettavan READ-palvelun avulla. 114 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

115 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä I 0 12 Asyklinen MOVILINK -parametrikanava suoritetaan vain paikallisesti MQI-yksikön toimesta ja se määritellään seuraavan taulukon mukaisesti. Indeksi 8299 Object code 7 (Simple-Variable) Data type index 10 (Octet-String) Length 8 Local address Password Access groups Access rights Read all / Write all Name [16] - Extension length - Parametrikanavan rakenne Parametrikanavan rakenne ilmenee seuraavasta taulukosta. Se muodostuu hallintatavusta, varatusta tavusta, indeksisanasta sekä neljästä datatavusta. Tavu 0 Tavu 1 Tavu 2 Tavu 3 Tavu 4 Tavu 5 Tavu 6 Tavu 7 Hallinta varattu Highindeksi Lowindeksi Data, MSB Data Data Data, LSB Hallinta varattu = 0 Parametri-indeksi 4 tavua dataa Parametrikanavan hallinta Parametroinnin koko kulkua koordinoidaan tavun 0 (hallintatavun) avulla. Tämän tavun avulla saadaan käyttöön palvelun tärkeät parametrit kuten palvelun tunnistus, datan pituus, toteutus ja suoritetun palvelun tila. Seuraavasta kuvasta ilmenee, että bitit 0, 1, 2 ja 3 sisältävät palvelun tunnisteen eli määrittelevät täten, mikä palvelu suoritetaan. Biteillä 4 ja 5 määritetään Write-palvelun datan pituus tavuina; SEW-taajuusmuuttajille se tulee yleensä asettaa 4 tavuksi. Bitti : MSB Tavu 0: Hallinta LSB Palvelun tunniste 0000 = ei palvelua 0001 = Read Parameter 0010 = Write Parameter 0011 = Write Parameter volatile 0100 = Read Minimum 0101 = Read Maximum 0110 = Read Default 0111 = Read Scale 1000 = Read Attribute Datan pituus: 00 = 1 tavu 01 = 2 tavua 10 = 3 tavua 11 = 4 tavua (oltava asetettuna!) Kättelybitti on syklisessä siirrossa vaihdettava jokaisen uuden tehtävän yhteydessä Tilabitti 0 = ei virhettä palvelun suorituksessa 1 = virhe palvelua suoritettaessa Bitti 6 toimii ohjausjärjestelmän ja MQI-yksikön välisenä kuittauksena. Se käynnistää MQI-yksikössä datasiirron kautta saadun palvelun suorituksen. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 115

116 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta PCP-liityntä Varattu tavu Tavu 1 tulee katsoa varatuksi ja sen arvoksi on yleensä asetettava 0x00. Indeksiosoitus Tavulla 2 (high-indeksi) ja tavulla 3 (low-indeksi) määritellään parametri, joka on määrä lukea tai kirjoittaa kenttäväyläjärjestelmän kautta. MQI-yksikön tai liitetyn MOVIMOT - taajuusmuuttajan parametreja osoitetaan yhtenäisellä indeksillä riippumatta siitä, millaiseen kenttäväyläjärjestelmään yksikkö tai muuttaja on liitetty. Luku "Parametriluettelo" sisältää kaikki MQx-parametrit indekseineen. Data-alue Data sijaitsee seuraavasta taulukosta ilmenevään tapaan parametrikanavan tavuissa 4 7. Täten voidaan siirtää enimmillään 4 tavua dataa kutakin palvelua kohden. Data kirjoitetaan periaatteessa oikeasuora-periaatteella, ts. tavu 7 sisältää merkitsevältä arvoltaan pienimmän datatavun (LSB-data), tavu 4 vastaavasti merkitsevältä arvoltaan suurimman datatavun (MSB-data). Tavu 0 Tavu 1 Tavu 2 Tavu 3 Tavu 4 Tavu 5 Tavu 6 Tavu 7 Hallinta varattu Highindeksi Lowindeksi Data, MSB Data Data Data, LSB High-tavu 1 High-sana Low-tavu 1 Kaksoissana High-tavu 2 Low-sana Low-tavu 2 Palvelun virheellinen suoritus Palvelun virheellinen suoritus signaloidaan asettamalla hallintatavun tilatietobitti. Vastaanotetun kättelybitin ollessa arvoltaan sama kuin lähetetty kättelybitti on MQI-yksikkö suorittanut palvelun. Jos tilatietobitti signaloi vain yhden virheen, kirjoitetaan parametrointisanoman data-alueelle vian koodi. Tavut 4-7 toimittavat palautekoodin strukturoidussa muodossa takaisin (ks. luku Palautekoodit). Tavu 0 Tavu 1 Tavu 2 Tavu 3 Tavu 4 Tavu 5 Tavu 6 Tavu 7 Hallinta varattu Highindeksi Lowindeksi Error- Class Errorkoodi Add. highkoodi Add. lowkoodi Tilatietobitti = 1: Palvelun virheellinen suoritus 116 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

117 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta Parametroinnin palautekoodit I Parametroinnin palautekoodit Parametroinnin ollessa virheellinen antaa MQI-yksikkö erilaisia palautekoodeja parametroivalle isäntälaitteelle. Vian syyn voi päätellä niistä yksityiskohtaisesti. Näiden palautekoodien rakenne on yleisluontoisesti standardin EN mukainen. Niistä erotetaan elementit: Error-Class Error-Code Additional-Code Nämä palautekoodit koskevat MQI-yksikön kaikkia tiedonsiirtoliityntöjä. Error-Class Elementillä Error-Class tulee vian/virheen laji yksityiskohtaisesti luokitelluksi. MQI tukee seuraavia, standardin EN (V2) mukaisesti määriteltyjä virheluokkia: Class (hex) Nimike/kuvaus Merkitys 1 vfd-state Virtuaalisen kenttälaitteen tilatietovirhe 2 application-reference Virhe sovellusohjelmassa 3 definition Määrittelyvirhe 4 resource Resurssivirhe 5 service Virhe palvelun suorituksessa 6 access Yhteys-/käsiksipääsyvirhe 7 ov Virhe objektiluettelossa 8 other Muu virhe (ks. Additional-Code) Virheluokan "Error-Class" generoi kenttäväyläyksikön tiedonsiirto-ohjelma tiedonsiirron ollessa virheellinen. Virheen tarkempi selvittely tapahtuu elementtien Error-Code ja Additional-Code avulla. Error-Code Elementti Error-Code mahdollistaa vian syyn tarkemman erittelyn virheluokan (Error-Class) sisällä; sen generoi MQI-yksikön tiedonsiirto-ohjelma tiedonsiirron ollessa virheellinen. Tapausta Error-Class 8 = "muu vika/virhe" varten on määritelty vain Error-Code 0 = "muu vikakoodi". Tarkempi erittely tapahtuu tässä tapauksessa Additional Code -elementin avulla. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 117

118 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta Parametroinnin palautekoodit Additional-Code Additional-Code sisältää SEW-kohtaiset, MQI-yksikön parametrointivirheitä koskevat palautekoodit. Ne lähetetään takaisin isäntälaitteelle tapauksen Error-Class 8 = "muu virhe" mukaisesti luokiteltuina. Seuraavasta taulukosta ilmenevät kaikki mahdolliset Additional-Code -koodaukset. Error-Class: 8 = "muu virhe" Additional-Code high (hex) Additional-Code low (hex) Merkitys Ei vikaa/virhettä Luvaton parametrin indeksi Toiminto/parametri toteuttamatta Vain luku sallittu Parametrin lukitus on aktivoitu Tehdasasetus on aktivoitu Parametrin arvo on liian suuri Parametrin arvo on liian pieni Tähän parametriin/toimintoon tarvittava lisäkortti puuttuu Virhe järjestelmäohjelmistossa Käsiksipääsy parametriin vain RS-485-prosessiliitynnän kautta (liitin X13) 00 1A Käsiksipääsy parametriin vain RS-485-diagnostiikkaliitynnän kautta 00 1B Parametri on suojattu (ei käsiksipääsyä) 00 1C Säädin lukittava 00 1D Luvaton parametrin arvo 00 1E Tehdasasetus on aktivoitu 00 1F Parametria ei ole tallennettu EEPROM-muistiin Parametria ei voi muuttaa pääteasteen ollessa lukittuna Copypen-loppumerkkijono saavutettu Copypen aktivoimatta Parametria saa muuttaa vain IPOS-ohjelman ollessa pysäytettynä Parametrin saa muuttaa vain Autosetup-toiminnon ollessa poiskytkettynä Erityispalautekoodit (erikoistapaukset) Parametrointivirheet, joita ei kenttäväyläjärjestelmän käyttäjän kerros eikä MQI-yksikön järjestelmäohjelmisto kykene tunnistamaan automaattisesti, käsitellään erikoistapauksina. Tällöin on kyse seuraavanlaisista virhemahdollisuuksista: Palvelun väärä koodaus parametrikanavan kautta siirrettäessä Palvelun väärä pituusilmoitus parametrikanavan kautta Väyläaseman tiedonsiirron konfigurointivirhe 118 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

119 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta InterBus-oheislaitevika I 0 12 Väärä palvelun tunniste parametrikanavassa Parametrikanavan kautta parametroitaessa on hallintatavussa annettu kelpaamaton palvelun tunniste. Seuraavasta taulukosta ilmenee palautekoodi tätä erikoistapausta varten. Koodi (des) Merkitys Error-Class: 5 Service Error-Code: 5 Luvaton parametri Add.-Code high: 0 Add.-Code high: 0 Parametrikanavan kautta parametroitaessa on Write-palvelun yhteydessä annettu 4 datatavusta poikkeava datan pituus. Palautekoodi ilmenee seuraavasta taulukosta. Koodi (des) Merkitys Error-Class: 6 Access Error-Code: 8 Type conflict Add.-Code high: 0 Add.-Code high: 0 Virheiden eliminointi: Tarkista parametrikanavan hallintatavun datapituutta ilmaisevat bitit 4 ja 5. Väärä pituusilmoitus parametrikanavassa Konfigurointivirhe "väyläaseman tiedonsiirto" Seuraavassa taulukossa esitetty palautekoodi annetaan takaisin yritettäessä osoittaa parametripalvelu väyläasemalle, jolle ei ole konfiguroitu parametrikanavaa. Koodi (des) Merkitys Error-Class: 6 Access Error-Code: 1 Olio (objekti) puuttuu Add.-Code high: 0 Add.-Code high: 0 Virheiden eliminointi: Parametroi yksi parametrikanava haluttua väyläasemaa varten InterBus-oheislaitevika InterBus-liityntäyksiköt kykenevät ilmoittamaan vian 83 "lähdön oikosulku" myös oheislaitevikana InterBus-isäntälaitteelle. Vika voidaan kuitata InterBus-isäntälaitteessa CMD-työkalulla (lisäkortti, hiiren oik.puol painike: Operate/Other services/accept module error). Käsikirja InterBus-liitännät, -kenttäjakolaitteet 119

120 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta LED-merkkivalojen merkitys 12.6 LED-merkkivalojen merkitys InterBus-liityntäyksikössä MFI on viisi LEDiä InterBus-diagnostiikkaa varten sekä yksi lisä-led järjestelmävikojen ilmaisuun. U L RC MQI INTERBUS BA RD TR SYS-F 51258AXX LED UL "Logiikan jännite" (vihreä) Tila Merkitys Vikojen eliminointi päällä Syöttöjännite on päällä pois Syöttöjännite puuttuu Tarkista 24 V DC -tehonsyöttö ja MQI-yksikön johdotus LED RC "Kaukoväylän tarkistus" (vihreä) Tila Merkitys Vikojen eliminointi päällä Tuleva kaukoväyläyhteys kunnossa pois Tuleva kaukoväyläyhteys Tarkista tulevan kaukoväylän kaapeli häiriytynyt LED BA "Väylä aktiivinen" (vihreä) Tila Merkitys Vikojen eliminointi päällä Datasiirto InterBus-väylällä aktiivisena pois Ei datasiirtoa, InterBus ei toiminnassa vilkkuu Väylä aktiivisena, ei syklistä datasiirtoa Tarkista tulevan kaukoväylän kaapeli Hyödynnä vikojen paikannukseen muilta osin isäntälaitteen diagnostiikkanäyttöä 120 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

121 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta LED-merkkivalojen merkitys I 0 12 LED RD "Kaukoväylän deaktivointi" (punainen) Tila Merkitys Vikojen eliminointi päällä Edemmäs johtava kaukoväylä poiskytkettynä (vain vikatapauksessa) pois Edemmäs johtava kaukoväylä ei poiskytkettynä LED TR "Lähetys" (vihreä) Tila Merkitys Vikojen eliminointi päällä Parametridatan siirto PCP:n kautta pois Ei parametridatan siirtoa PCP:n kautta LED SYS-F "järjestelmävika" (punainen) Tila Merkitys Vikojen eliminointi pois Normaali toimintatila. MQI-yksikkö on vaihtamassa dataa siihen liitetyn MOVIMOT - taajuusmuuttajan kanssa vilkkuu tasaisesti MQI-yksikkö on vikatilassa MOVITOOLS -tilatietoikkunassa näkyy vikailmoitus päällä MQIyksikkö ei vaihda dataa siihen liitetyn MOVIMOT -taajuusmuuttajan kanssa. MQIyksikköä ei ole konfiguroitu tai liitetyt MOVIMOT -taajuusmuuttajat eivät vastaa. Kenttäjakolaitteen huoltokytkin on OFF-asennossa Noudata vastaavan vian kuvauksen ohjeita (ks. luku "Kenttäväyläliityntäyksiköiden MQ.. vikataulukko") Tarkista MQI-yksikön ja siihen liitettyjen MOVIMOT -taajuusmuuttajien välinen RS-485-johdotus sekä MOVIMOT - taajuusmuuttajien tehonsyöttö. Tarkista, täsmäävätkö MOVIMOT - taajuusmuuttajiin asetetut osoitteet IPOS-ohjelmaan (käsky "MovcommDef") asetettujen osoitteiden kanssa. Tarkista, onko IPOS-ohjelma käynnistynyt Tarkista kenttäjakolaitteen huoltokytkimen asetus Käsikirja InterBus-liitännät, -kenttäjakolaitteet 121

122 12 I 0 InterBus-liityntäyksiköiden MQI (kuparikaapeli) toiminta Vikatilat 12.7 Vikatilat Kenttäväylän aikavalvonta Kenttäväylä-isäntälaitteen poiskytkentä tai kenttäväyläkaapeloinnin katkos johtaa MQI-moduulissa kenttäväylän aikavalvonnan reagoimiseen. Liitetyt MOVIMOT -käyttölaitteet pysäytetään lähettämällä niille prosessin lähtödatasana "0". Sen lisäksi asetetaan digitaalilähtöjen tilaksi "0". Tämä vastaa esimerkiksi pika-seis-toimintoa ohjaussanalla 1. Huom! Mikäli MOVIMOT -taajuusmuuttajan ohjaus tapahtuu 3 prosessidatasanalla, annetaan 3. sanassa ramppi, jonka aika = 0 s! Vikailmoitus "Kenttäväylän aikavalvonta" kuittautuu itsestään, ts. MOVIMOT -taajuusmuuttajat saavat kenttäväylän tiedonsiirron käynnistyttyä uudelleen ohjausjärjestelmästä välittömästi ajankohtaisen prosessilähtödatan. Reagointi vikatapaukseen voidaan kytkeä pois päältä MOVITOOLS - komentotulkkiohjelman (shell) parametrin P831 avulla. RS-485- aikavalvonta Mikäli yhteen tai useampaan MOVIMOT -taajuusmuuttajaan ei saada enää yhteyttä MQI-yksiköstä RS-485-väylän kautta, sekoitetaan tilatietosanaan 1 vikailmoituskoodi 91 "järjestelmävika". LED-merkkivalo "SYS-F" syttyy jääden palamaan. Vikailmoitus saadaan myös diagnostiikkaliitynnän kautta. MOVIMOT -taajuusmuuttajat, jotka eivät saa dataa, pysähtyvät 1 sekunnin kuluttua. Tämä edellyttää sitä, että MQI-moduulin ja MOVIMOT -taajuusmuuttajan välinen datan vaihto tapahtuu MOVCOMM-käskyjen avulla. MOVIMOT -taajuusmuuttajia, jotka saavat edelleen dataa, voidaan ohjata edelleen totuttuun tapaan. Aikavalvontavikailmoitus kuittautuu itsestään, ts. päivittynyttä prosessidataa vaihdetaan tavoittamatta jääneen MOVIMOT -taajuusmuuttajan kanssa taas välittömästi tiedonsiirron käynnistyttyä. Laiteviat MQI-kenttäväyläliityntäyksiköt kykenevät tunnistamaan joukon laitevikoja. Kun laitevika on havaittu, menevät laitteet lukitustilaan. Tarkempi reagointi vikatapauksiin ja korjaustoimenpiteet ilmenevät luvusta "Vikalista". Laitevika johtaa siihen, että kaikkien MOVIMOT -taajuusmuuttajien prosessin tulodatan tilatietosanaan 1 sekoitetaan vikakoodi 91. MQI-moduulissa oleva LED-merkkivalo "SYS-F" vilkkuu tasaiseen tahtiin. Vian tarkempi koodi on saatavissa näytölle diagnostiikkaliitynnän kautta, MOVITOOLS -ohjelmiston MQI-moduulin tilaa koskevassa osiossa. IPOS-ohjelmassa vikakoodi on luettavissa ja käsiteltävissä käskyn "GETSYS" avulla. 122 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

123 Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita Kenttäjakolaitteet MF.../Z.6., MQ.../Z.6. I Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita Käyttöönotto tapahtuu käytettävän kenttäväyläliityntäyksikön mukaan, seuraavan luvun mukaisesti: "Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuparijohto)" "Käyttöönotto InterBus-liityntäyksikköä MFI käytettäessä (kuitukaapeli)" "Käyttöönotto InterBus-liityntäyksikköä MQI käytettäessä (kuparijohto)" Noudata lisäksi kenttäjakolaitteiden käyttöönoton osalta seuraavia ohjeita Kenttäjakolaitteet MF.../Z.6., MQ.../Z.6. Huoltokytkin Kenttäjakolaitteen Z.6. huolto-/johdonsuojakytkin suojaa hybridikaapelia ylikuormitukselta ja kytkee MOVIMOT -taajuusmuuttajan syöttö verkosta 24 V DC -jännitteen kytkentätoiminnot MOVIMOT -taajuusmuuttajan osalta Huom! Huolto-/johdonsuojakytkin erottaa verkosta ainoastaan MOVIMOT -moottorin, ei kenttäjakolaitetta. Periaatteellinen kytkentäkaavio: X1 "Safety Power" X40 [1] X20 / X29 MF.. / MQ.. RS-485 RS+ RS- L1 L2 L3 24V GND 24V GND X9 [2] MFZ.6F X40 X29 X AXX [1] siltaus MOVIMOT -taajuusmuuttajan syöttämiseksi kenttäväylämoduulin MF../MQ.. jännitteestä 24 V DC (johdotettu tehtaalla) [2] hybridikaapelin liitäntä Käsikirja InterBus-liitännät, -kenttäjakolaitteet 123

124 13 I 0 Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita Kenttäjakolaitteet MF.../MM../Z.7., MQ.../MM../Z Kenttäjakolaitteet MF.../MM../Z.7., MQ.../MM../Z.7. Tarkista liitetyn moottorin kytkentä Tarkista seuraavan kuvan mukaisesti, että kenttäjakolaitteen valittu kytkentätapa sopii yhteen siihen liitetyn moottorin kanssa. W2 U2 V2 U1 V1 W1 W2 U2 V2 U1 V1 W AXX Huom! Jarrumoottoreissa ei jarrun tasasuuntaajaa saa asentaa moottorin kytkentäkoteloon! Kytkentäkaavio X1 "Safety Power" X40 [1] X20 / X29 L1 L2 L3 24V GND MF../MQ.. RS+ RS- 24V GND RS-485 MOVIMOT U V W X9 [2] TH1 TH2 MFZ.7F X40 X29 X AXX [1] siltaus MOVIMOT -taajuusmuuttajan syöttämiseksi kenttäväylämoduulin MF../MQ.. jännitteestä 24 V DC (johdotettu tehtaalla) [2] hybridikaapelin liitäntä 124 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

125 Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita Kenttäjakolaitteet MF.../MM../Z.7., MQ.../MM../Z.7. I 0 13 MOVIMOT - taajuusmuuttajan sisäinen johdotus kenttäjakolaitteessa [1] X4 24V TH L R X1 X6 TH [2] PE L1 L1 L2 L2 L3 L3 PE [3] 05986AXX [1] DIP-kytkin kytkentätavan asettamista varten Varmista, että liitettynä olevan moottorin kytkentätapa on DIP-kytkimen asetuksen mukainen. [2] Huomaa pyörimissuunnan aktivointi (molemmat pyörimissuunnat ovat aktivoituina vakiona) Molemmat pyörimissuunnat on aktivoitu Vain pyörimissuunta vastapäivään on aktivoitu Vain pyörimissuunta myötäpäivään on aktivoitu 24V TH L R 24V TH L R 24V TH L R ϑ ϑ ϑ TH TH TH [3] Sisäisen jarruvastuksen liitäntä (vain jarruttomissa moottoreissa) 04957AXX Käsikirja InterBus-liitännät, -kenttäjakolaitteet 125

126 13 I 0 Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita Kenttäjakolaitteet MF.../MM../Z.8., MQ.../MM../Z Kenttäjakolaitteet MF.../MM../Z.8., MQ.../MM../Z.8. Huoltokytkin Kenttäjakolaitteen Z.8. huoltokytkin kytkee MOVIMOT -taajuusmuuttajan syöttö verkosta 24 V DC -jännitteen kytkentätoiminnot MOVIMOT -taajuusmuuttajan osalta Huom! Huoltokytkin erottaa verkosta ainoastaan MOVIMOT -taajuusmuuttajan siihen liitettyine moottoreineen, ei kenttäjakolaitetta. Periaatteellinen kytkentäkaavio: X1 "Safety Power" X40 [1] X20 / X29 L1 L2 L3 24V GND MF../MQ.. RS+ RS- 24V GND RS-485 MOVIMOT U V W X9 [2] TH1 TH2 MFZ.8F X40 X29 X AXX [1] siltaus MOVIMOT -taajuusmuuttajan syöttämiseksi kenttäväylämoduulin MF../MQ.. jännitteestä 24 V DC (johdotettu tehtaalla) [2] hybridikaapelin liitäntä 126 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

127 Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita Kenttäjakolaitteet MF.../MM../Z.8., MQ.../MM../Z.8. I 0 13 Tarkista liitetyn moottorin kytkentä Tarkista seuraavan kuvan mukaisesti, että kenttäjakolaitteen valittu kytkentätapa sopii yhteen siihen liitetyn moottorin kanssa. W2 U2 V2 U1 V1 W1 W2 U2 V2 U1 V1 W1 MOVIMOT - taajuusmuuttajan sisäinen johdotus kenttäjakolaitteessa 03636AXX Huom! Jarrumoottoreissa ei jarrun tasasuuntaajaa saa asentaa moottorin kytkentäkoteloon! [1] X4 24V TH L R L1 L2 L3 TH [2] [3] [4] +24V DC L1 L2 L AXX [1] DIP-kytkin kytkentätavan asettamista varten Varmista, että liitettynä olevan moottorin kytkentätapa on DIP-kytkimen asetuksen mukainen. [2] Huomaa pyörimissuunnan aktivointi (molemmat pyörimissuunnat ovat aktivoituina vakiona) Molemmat pyörimissuunnat on aktivoitu Vain pyörimissuunta vastapäivään on aktivoitu Vain pyörimissuunta myötäpäivään on aktivoitu 24V TH L R 24V TH L R 24V TH L R ϑ ϑ ϑ TH TH TH [3] Sisäisen jarruvastuksen liitäntä (vain jarruttomissa moottoreissa) [4] Huoltokytkin 04957AXX Käsikirja InterBus-liitännät, -kenttäjakolaitteet 127

128 13 I 0 Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita MOVIMOT -taajuusmuuttaja kenttäjakolaitteeseen integroituna 13.4 MOVIMOT -taajuusmuuttaja kenttäjakolaitteeseen integroituna Seuraavassa luvussa selostetaan muutokset, jotka tarvitaan MOVIMOT -taajuusmuuttajan käyttämiseksi kenttäjakolaitteeseen eikä moottoriin integroituna. Noudata muutettuja tehdasasetuksia käytettäessä MOVIMOT -taajuusmuuttajaa integroituna kenttäjakolaitteeseen Z.7 tai Z.8. Muut asetukset ovat identtiset moottoriin integroidun MOVIMOT -taajuusmuuttajan asetusten kanssa. Noudata niiden osalta käyttöohjetta "MOVIMOT MM..C". DIP-kytkin S1: S Merkitys RS-485-osoite ON Pois 6 Moottorin teho Moottorin teho pienempi 7 Muuttuva (16, 8, 4 khz) 8 Muutettu tehdasasetus MOVIMOT - taajuusmuuttajan ollessa integroituna kenttäjakolaitteeseen Moottorinsuoja PWMtaajuus Tyhjäkäynninvaimennus Päällä OFF Päällä Sovitettu 4 khz Pois Ohjearvopotentiometri f1: f [Hz] f [1] 51261AXX [1] Tehdasasetus 128 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

129 Kenttäjakolaitteiden täydentäviä käyttöönotto-ohjeita MOVIMOT -taajuusmuuttaja kenttäjakolaitteeseen integroituna I 0 13 Lisätoiminnot kenttäjakolaitteeseen integroidun MOVIMOT - taajuusmuuttajan yhteydessä Seuraavat lisätoiminnot ovat (rajoitetusti) mahdollisia käytettäessä kenttäjakolaitteisiin Z.7/Z.8 integroituja MOVIMOT -taajuusmuuttajia. Lisätoimintojen seikkaperäinen kuvaus löytyy käyttöohjeesta "MOVIMOT MM..C". Lisätoiminto Rajoitus 1 MOVIMOT issa pidennetyt ramppiajat 2 MOVIMOT issa säädettävä virtaraja (vika, jos raja ylittyy) 3 MOVIMOT issa säädettävä virtaraja (muutettavissa liittimen f1/f2 kautta) 4 MOVIMOT in parametrointi väylän kautta on mahdollista vain kenttäväyläliityntäyksiköiden MQ.. yhteydessä 5 MOVIMOT -taajuusmuuttaja + kenttäjakolaitteessa Z.7/Z.8 oleva moottorinsuoja Väylän parametrointi on mahdollista vain kenttäväyläliityntäyksikön MQ.. yhteydessä 6 MOVIMOT in PWM-maksimitaajuus 8 khz 7 MOVIMOT issa pikakäynnistys/-seis Mekaanisen jarrun ohjaus saa tapahtua vain MOVIMOT - taajuusmuuttajan avulla. Relettä ei voi ohjata relelähdön kautta. 8 MOVIMOT in minimitaajuus 0 Hz 10 MOVIMOT in minimitaajuus 0 Hz ja alennettu vääntömomentti pienillä taajuuksilla 11 Verkkovaiheen puuttumisen valvonta deaktivoitu 12 MOVIMOT -taajuusmuuttaja + kenttäjakolaitteessa Z.7 tai Z.8 oleva pikakäynnistys-/pysäytysohjain ja moottorinsuoja 14 MOVIMOT, jossa deaktivoitu jättämän kompensointi Mekaanisen jarrun ohjaus saa tapahtua vain MOVIMOT - taajuusmuuttajan avulla. Relettä ei voi ohjata relelähdön kautta. Lisätoimintoa 9 "MOVIMOT nostinkäyttösovelluksiin" ja lisätoimintoa 13 "MOVIMOT nostinkäyttösovelluksiin, laajennetulla käyntinopeuden valvonnalla" ei saa käyttää MOVIMOT -taajuusmuuttajan ollessa integroituna kenttäjakolaitteeseen Z.7/Z.8! Käsikirja InterBus-liitännät, -kenttäjakolaitteet 129

130 14 I 0 Operointipaneelit Operointipaneeli MFG11A 14 Operointipaneelit 14.1 Operointipaneeli MFG11A Toiminto Operointipaneeli MFG11A liitetään pistoyksikkönä kenttäväyläliityntäyksikön tilalle vapaavalintaiseen MFZ..-kenttäjakolaitteeseen; sen avulla voidaan ohjata manuaalisesti MOVIMOT -käyttölaitetta. STOP 50030AXX 130 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

131 Operointipaneelit Operointipaneeli MFG11A I 0 14 Käyttö/sovellus Option MFG11A käyttö Näyttö Negatiivinen näyttöarvo esim. 50 = vastapäivään Positiivinen näyttöarvo esim. 50 = myötäpäivään Käyntinopeuden lisääminen Näytetty arvo perustuu ohjearvopotentiometrillä f1 asetettuun käyntinopeuteen. Esimerkki: Näyttö "50" = 50 % ohjearvopotentiometrillä asetetusta käyntinopeudesta. Huom! Näytön ollessa "0" käytön käyntinopeus on f min. Myötäpäivään: Vastapäivään: Käyntinopeuden alentaminen Myötäpäivään: Vastapäivään: MOVIMOT in lukitus Paina painiketta: STOP Näyttö = 0FF MOVIMOT in aktivointi tai Pyörimissuunnan vaihto myötäpäiväänsuunnasta vastapäiväiseen Pyörimissuunnan vaihto vastapäiväänsuunnasta myötäpäiväiseen Huom! MOVIMOT kiihdyttää aktivoinnin jälkeen viimeksi tallennettuun arvoon ja pyörimissuuntaan. 1. kunnes näyttö = 0 2. Uusi painallus vaihtaa pyörimissuunnan myötäpäiväisestä vastapäiväiseen. 1. kunnes näyttö = 0 2. Uusi painallus vaihtaa pyörimissuunnan vastapäiväisestä myötäpäiväiseen. Kun 24 V -syöttöjännite on kytketty uudelleen päälle, on moduuli yhä SEIS-tilassa (näyttö = OFF). Valittaessa pyörimissuunta nuolipainikkeella käynnistyy käyttölaite (ohjearvo) 0:sta alkaen. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 131

132 14 I 0 Operointipaneelit Operointipaneeli DBG60B 14.2 Operointipaneeli DBG60B Toiminto Operointipaneelin DBG60B avulla voidaan MOVIMOT -käyttölaitteita ohjata manuaalisesti kenttäväyläliityntäyksikön kautta (MFK-kenttäväyläliityntäyksiköt pois luettuina). Lisäksi voidaan prosessidatasanat saada näytölle valvonta-toimintatilassa. Varustus Valaistu, selväkielinen näyttö, asetettavissa enimmillään 7 kieltä. Painikepaneeli, jossa 21 painiketta Liitäntä jatkokaapelin DKG60B (5 m) avulla mahdollista Kotelointiluokka IP40 (EN 60529) Yleiskatsaus Operointipaneeli Kieli Tuotenumero DBG60B-01 DBG60B-02 DBG60B-03 DE/EN/FR/IT/ES/PT/NL (saksa/englanti/ranska/italia/espanja/portugali/hollanti) DE/EN/FR/FI/SV/DA/TR (saksa/englanti/ranska/suomi/ruotsi/tanska/turkki) DE/EN/FR/RU/PL/CS (saksa/englanti/ranska/venäjä/puola/tšekki) Jatkokaapeli Kuvaus (= toimitussisältö) Tuotenumero DKG60B Pituus 5 m napainen, suojattu kaapeli (AWG26) 56555AXX 132 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

133 Operointipaneelit Operointipaneeli DBG60B I 0 14 DBG60B:n mittapiirros BXX Yhteys kenttäväyläliityntäyksikön MF../MQ.. avulla Käsioperointipaneeli DBG60B liitetään suoraan kenttäväyläliityntäyksikön MF../MQ.. diagnostiikkaliityntään. Käsioperointipaneeli voidaan vaihtoehtoisesti liittää myös option DKG60B (5 m jatkokaapeli) avulla. MF../MQ.. DKG60B DBG60B 57877AXX Käsikirja InterBus-liitännät, -kenttäjakolaitteet 133

134 14 I 0 Operointipaneelit Operointipaneeli DBG60B DBG60Boperointipaneelin painikkeiden toiminnot [1] [2] [3] [4] [7] [8] [9] [10] [11] [5] [6] [12] 57483AXX [1] Seis [2] Viimeksi syötetyn datan mitätöinti [3] Kielen valinta [4] Valikon vaihtaminen [5] Luvut [6] Etumerkin vaihto [7] Nuoli ylös, siirtyminen valikon yhden kohdan verran ylöspäin [8] Käynnistys [9] OK, syötetyn datan vahvistaminen [10] Kohdevalikon aktivointi [11] Nuoli alas, siirtyminen valikon yhden kohdan verran alaspäin [12] Desimaalipilkku (-piste) 134 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

135 Operointipaneelit Operointipaneeli DBG60B I 0 14 Valitse haluttu kieli Kun DBG60B käynnistetään ensimmäistä kertaa tai aktivoidaan alkutilasta, tulee näyttöön muutaman sekunnin ajaksi seuraava teksti: SEW EURODRIVE Tämän jälkeen näytölle ilmestyy kielen valinnan symboli AXX Toimi seuraavalla tavalla valitessasi haluttua kieltä: Klikkaa painiketta [Language selection]. Näytölle ilmestyy lista, jolla ovat käytettävissä olevat kielet. Valitse painikkeiden [nuoli ylös] / [nuoli alas] avulla haluamasi kieli. Vahvista painikkeella [OK] valittu kieli. Näytölle tulee perusnäyttöruutu valitulla kielellä. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 135

136 14 I 0 Operointipaneelit Operointipaneeli DBG60B Valvontatila Aktivointi: Kytke DBG60B-paneeli kenttäväyläliityntäyksikön diagnostiikkaliityntään. Aluksi näkyy muutaman sekunnin ajan liitetyn MOVIMOT -taajuusmuuttajan tyyppimerkintä. Tämän jälkeen DBG60B-paneeli menee valvonta-toimintatilaan. VALVONTA PI1 PI2 PI tilatieto / vika KÄSIKÄYTTÖ VALVONTA DBG-TOIMITUS LAITTEEN ASETUKS. VALVONTA PO1 PO2 PO ms n=% / vika 57476AFI Ollessasi jossakin muussa toimintatilassa ja halutessasi päästä valvontatilaan menettele seuraavasti: Hae esiin kohdevalikko painikkeella [Activate context menu]. Valitse kohdevalikon kohta [MONITOR] painikkeilla [nuoli ylös] / [nuoli alas]. Vahvista valinta painikkeella [OK] valittu kieli. Operointipaneeli on nyt valvontatilassa. Valvontatilassa saadaan näytölle näkyviin prosessin lähtödata (PO) ja prosessin tulodata (PI). PO- ja PI-data kootaan yhteen kahdeksi erilliseksi valikoksi. Kohdevalikosta joudutaan aina PO-valikkoikkunaan. Täältä voidaan päästä painikkeella [nuoli ylös] PI-datan näyttöikkunaan. Paluu PO-valikkoikkunaan tapahtuu painikkeella [nuoli alas]. Kohdevalikkoon pääsemiseksi painetaan [DEL]-painiketta tai [Context menu]- painiketta. Näyttö Näyttö näyttää valvontatilassa prosessin lähtödatan osalta seuraavanlaiselta: MONITOR PO1 PO2 PO ms n=0% / error PO1 = ohjaussana, PO2 = käyntinopeus (%), PO3 = ramppi Lisäksi: Ramppiaika [ms] ja käyntinopeus [%]. Vikatapauksissa näytöllä vaihtelevat vian numero ja sitä koskeva selväkielinen teksti. Näyttö näyttää valvontatilassa prosessin tulodatan osalta seuraavanlaiselta: MONITOR PI1 PI2 PI Tilatieto / vikailmoitus PI1 = tilatietosana 1, PI2 = lähtövirta, PI3 = tilatietosana 2 PI-ikkunan tilatietorivillä näkyy joko tilatieto tai vikatapauksissa vuorotellen vian numero ja sitä kuvaava selväkielinen teksti. 136 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

137 Operointipaneelit Operointipaneeli DBG60B I 0 14 Käsikäyttötila Aktivointi Kytke DBG60B-paneeli moduulin diagnostiikkaliityntään. Aluksi näkyy muutaman sekunnin ajan liitetyn MOVIMOT -taajuusmuuttajan tyyppimerkintä. Tämän jälkeen DBG60B-paneeli menee valvonta-toimintatilaan. MANUAL MODE MONITOR DBG DELIVERY D UNIT MANUAL MODE IN% RAMP SPEED% AEN Halutessasi päästä käsikäyttötilaan menettele seuraavassa järjestyksessä: Hae esiin kohdevalikko painikkeella [Activate context menu]. Valitse kohdevalikosta valikon kohta [Manual operation] painikkeilla [Nuoli ylös] / [Nuoli alas]. Vahvista valinta painikkeella [OK] valittu kieli. Operointipaneeli on nyt käsikäyttötilassa. Huom! Käsikäyttöä ei voi valita käyttölaitteen ollessa automatiikka (väylä-) toimintatilan aktivoituna ollessa. Tällöin saadaan 2 sekunnin ajaksi viesti "MANUAL MODE NOTE 17: INV. ENABLED" ja DBG60B palaa takaisin kohdevalikkoon. Näyttö Käsikäyttötilassa näyttö näyttää seuraavanlaiselta: MANUAL MODE In% RAMP SPEED% ENABLE/NO ENABLE Näyttöarvot: Lähtövirta [% arvosta I n ] Asetusarvo: Ramppiaika [ms] (oletusarvo ms) Asetusarvo: Käyntinopeus [%] (oletusarvo 0 %) Käyttö Painikkeiden [nuoli ylös] / [nuoli alas] avulla tai suoraan lukujen 0..9 (5) avulla voidaan antaa käyntinopeusohjearvo [%]. "Etumerkin vaihtopainikkeella" voidaan pyörimissuunta muuttaa käänteisekseen. Syötetty käsky on vahvistettava painikkeella [OK]. Painikkeella [Change menu] päästään syöttämään ramppiaika. Tämä voidaan asettaa myös painikkeilla [nuoli ylös] / [nuoli alas] tai suoraan lukujen 0..9 avulla. Syötetty käsky vahvistetaan tämän jälkeen painikkeella [OK]. Painamalla painiketta [RUN] saadaan käyttölaite käynnistymään. Tilatietorivillä näkyy nyt pysyvä viesti "ENABLE". Painamalla painiketta [STOP] saadaan käyttölaite pysähtymään. Tilatietorivillä näkyy nyt vilkkuva viesti "NO ENABLE". Toiminnan aikana näkyy näytöllä moottorin nimellisvirta "I n " [%]. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 137

138 14 I 0 Operointipaneelit Operointipaneeli DBG60B Huom! Käsikäyttötilasta poistuttaessa saadaan vielä vastattavaksi kysymys "Activate automatic operation" (= aktivoidaanko automaattinen toimintatila). Siihen voidaan vastata painikkeella [kyllä = OK], [ei = DEL]. Valittaessa [ei = DEL] palataan takaisin käsikäyttötilaan. Valittaessa [kyllä = OK] menee käyttölaite välittömästi automatiikka-toimintatilaan, ts. käyttölaitteen väyläohjauksen aktivoituna ollessa toiminta jatkuu saman tien. Mikäli käsikäytöllä oltaessa ilmenee vika tai toimintahäiriö, tulee näkyviin vikailmoitusikkuna. Vikailmoitusikkunan tilatietorivillä näkyy vuorotellen vian numero ja vikaa luonnehtiva teksti. Vikailmoitusikkunasta voidaan poistua [OK]-painikkeella. Vikailmoitus kuittautuu tällä. 138 Käsikirja InterBus-liitännät, -kenttäjakolaitteet

139 MOVILINK -laiteprofiili Prosessidatan koodaus MOVILINK -laiteprofiili 15.1 Prosessidatan koodaus Ohjausta ja ohjearvon syöttöä varten kaikissa kenttäväyläjärjestelmissä käytetään samaa prosessidataa. Prosessidata koodataan SEW-taajuusmuuttajien yhtenäisellä MOVILINK -profiililla. MOVIMOT issa käytetään yleisesti seuraavia vaihtoehtoja: 2 prosessidatasanaa (2 PD) 3 prosessidatasanaa (3 PD) Master PO PO1 PO2 PO3 MOVIMOT PI1 PI2 PI3 PI 51334AXX PO = prosessin lähtödata PI = prosessin tulodata PO1 = ohjaussana PI1 = tilatietosana 1 PO2 = käyntinopeus (%) PI2 = lähtövirta PO3 = ramppi PI3 = tilatietosana 2 2 prosessidatasanaa Kun MOVIMOT -taajuusmuuttajaa ohjataan kahdella prosessidatasanalla, lähettää ylemmän tason automaatiolaite MOVIMOT -taajuusmuuttajalle prosessin lähtödatana "ohjaussanan" sekä "käyntinopeuden [%]" ja MOVIMOT -taajuusmuuttajasta siirtyvät prosessin tulodatana automaatiolaitteeseen "tilatietosana 1" ja "lähtövirta". 3 prosessidatasanaa Kolmella prosessidatasanalla ohjattaessa siirretään lisäksi prosessin lähtödatasanana ramppiaika ja kolmantena prosessin tulodatasanana tilatietosana 2. Käsikirja InterBus-liitännät, -kenttäjakolaitteet 139

140 15 MOVILINK -laiteprofiili Prosessidatan koodaus Prosessin lähtödata Ylemmän tason ohjausjärjestelmä siirtää prosessin lähtödatan (ohjaustiedot ja ohjearvot) MOVIMOT -taajuusmuuttajalle. Ne astuvat voimaan MOVIMOT -taajuusmuuttajassa kuitenkin vasta kun MOVIMOT -taajuusmuuttajan RS-485 -osoitteelle (DIP-kytkimet S1/1 - S1/4) on asetettu jokin muu arvo kuin 0. MOVIMOT ia voidaan ohjata seuraavalla prosessin lähtödatalla: PO1: ohjaussana PO2: käyntinopeus [%] (ohjearvo) PO3: ramppi Virtuaaliliittimet jarrun vapautukseen käyttölaitteen ollessa aktivoimaton, vain kun MOVIMOT -taajuusmuuttajan kytkin S2/2 = "ON" (Noudata MOVIMOT -käyttöohjetta) Perus-ohjauslohko PO1: Ohjaussana varattu lisätoiminnoille = "0" "1" = Kuittaus varattu = "0" "1 1 0" = aktivointi muutoin seis PO2: Ohjearvo Etumerkillä varustettu prosenttiluku / 0,0061 % Esimerkki: -80% / 0,0061 % = = CCC5 hex PO3: Ramppi (vain kolmen sanan protokollassa) Aika 0:sta 50 Hz:iin, ms (alue: ms) Esimerkki: 2,0 s = 2000 ms = 07D0 hex Ohjaussana, bitit Ohjaussana bitti 6 = kuittaus Käyntinopeus [%] Ramppi Ohjauskäsky "Aktivointi" annetaan biteillä syöttämällä ohjaussana = 0006 hex. MOVIMOT -taajuusmuuttajan aktivoimiseksi tulee lisäksi kytkeä (sillata) tuloliittimet MYÖTÄPÄIVÄÄN ja/tai VASTAPÄIVÄÄN potentiaaliin +24 V. Ohjauskäsky "seis" saadaan aikaa palauttamalla asetukseksi bitti 2 = "0". Käytä yhteensopivuussyistä muihin SEW-taajuusmuuttajiin nähden seis-komentoa 0002 hex. MOVIMOT laukaisee kuitenkin pysäytyksen aktiivisen rampin mukaan aina, kun bitti 2 = "0", riippumatta bittien 1 ja 0 tilasta. Vikatapauksessa bitillä 6 = "1" (kuittaus) voidaan kuitata vika. Vapaille ohjausbiteille annetaan yhteensopivuussyistä arvoksi 0. Käyntinopeuden ohjearvo ilmoitetaan prosentteina, suhteessa ohjearvopotentiometrillä f1 asetettuun maksimikäyntinopeuteen. Koodaus: C000 hex = -100 % (vastapäivään) 4000 hex = +100 % (myötäpäivään) Esimerkki: Laskelma: 1 digit = 0,0061 % 80 % f max, pyörimissuunta VASTAPÄIVÄÄN: 80 % / 0,0061 = des = CCC5 hex Jos prosessidatan vaihto tapahtuu kolmen prosessidatasanan avulla, aktiivinen integraattoriramppi siirretään prosessin lähtösanadatassa PO3. Kun MOVIMOT ia ohjataan kahden prosessidatan avulla, käytetään kytkimellä t1 asetettua integraattoriramppia. Koodaus: 1 digit = 1 ms Alue: ms Esimerkki: 2,0 s = 2000 ms = 2000 des = 07D0 hex 140 Käsikirja InterBus-liitännät, -kenttäjakolaitteet
