1 Telecom Tietoverkkotuotteet Tuoteluettelo

2 Onninen Oy Mittalinja 1, Vantaa Vaihde Telecom-palvelukeskus Faksi Onninen Oy 2010 Pidätämme oikeuden muutoksiin.

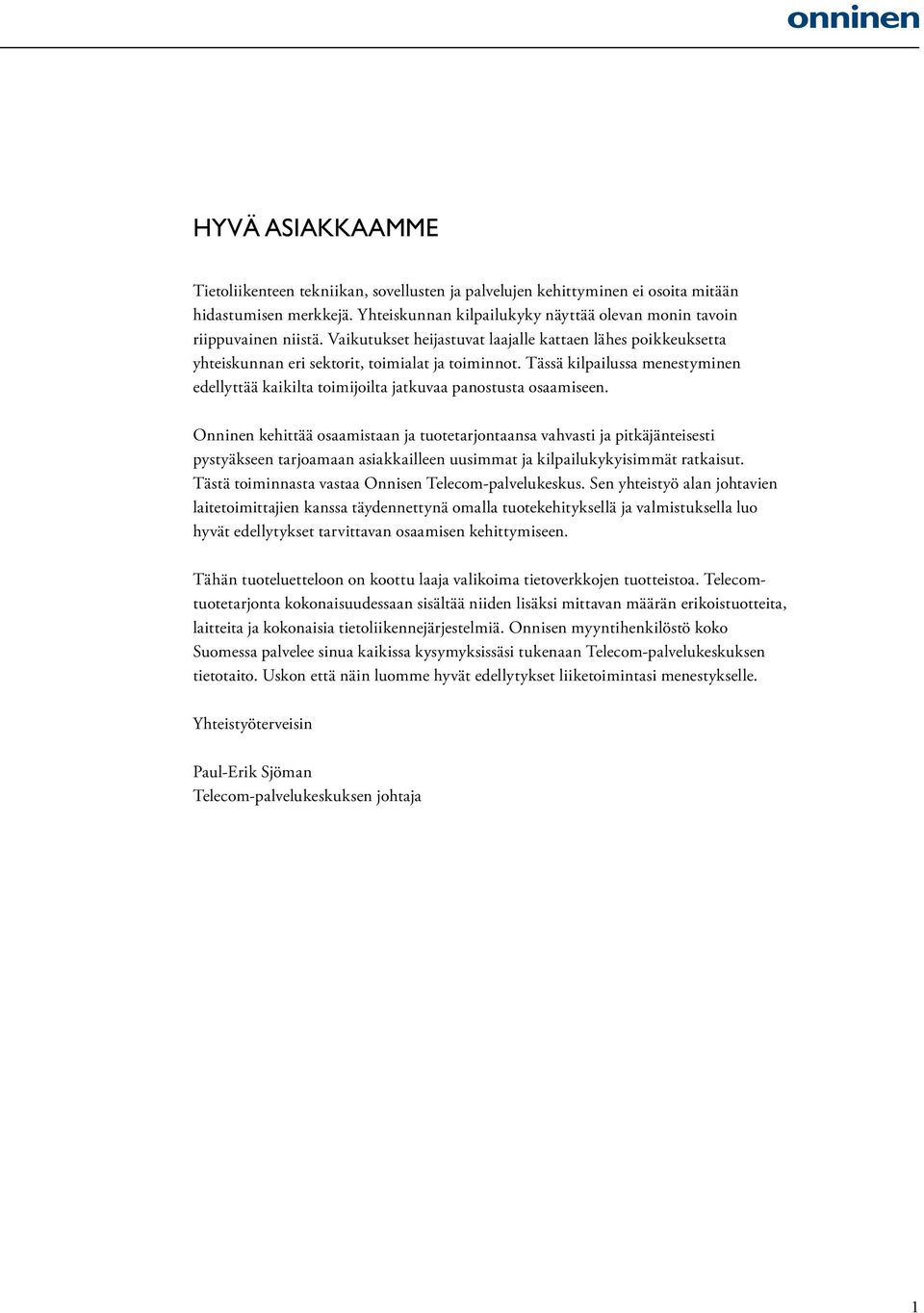

3 Hyvä asiakkaamme Tietoliikenteen tekniikan, sovellusten ja palvelujen kehittyminen ei osoita mitään hidastumisen merkkejä. Yhteiskunnan kilpailukyky näyttää olevan monin tavoin riippuvainen niistä. Vaikutukset heijastuvat laajalle kattaen lähes poikkeuksetta yhteiskunnan eri sektorit, toimialat ja toiminnot. Tässä kilpailussa menestyminen edellyttää kaikilta toimijoilta jatkuvaa panostusta osaamiseen. Onninen kehittää osaamistaan ja tuotetarjontaansa vahvasti ja pitkäjänteisesti pystyäkseen tarjoamaan asiakkailleen uusimmat ja kilpailukykyisimmät ratkaisut. Tästä toiminnasta vastaa Onnisen Telecom-palvelukeskus. Sen yhteistyö alan johtavien laitetoimittajien kanssa täydennettynä omalla tuotekehityksellä ja valmistuksella luo hyvät edellytykset tarvittavan osaamisen kehittymiseen. Tähän tuoteluetteloon on koottu laaja valikoima tietoverkkojen tuotteistoa. Telecomtuotetarjonta kokonaisuudessaan sisältää niiden lisäksi mittavan määrän erikoistuotteita, laitteita ja kokonaisia tietoliikennejärjestelmiä. Onnisen myyntihenkilöstö koko Suomessa palvelee sinua kaikissa kysymyksissäsi tukenaan Telecom-palvelukeskuksen tietotaito. Uskon että näin luomme hyvät edellytykset liiketoimintasi menestykselle. Yhteistyöterveisin Paul-Erik Sjöman Telecom-palvelukeskuksen johtaja 1

4 2

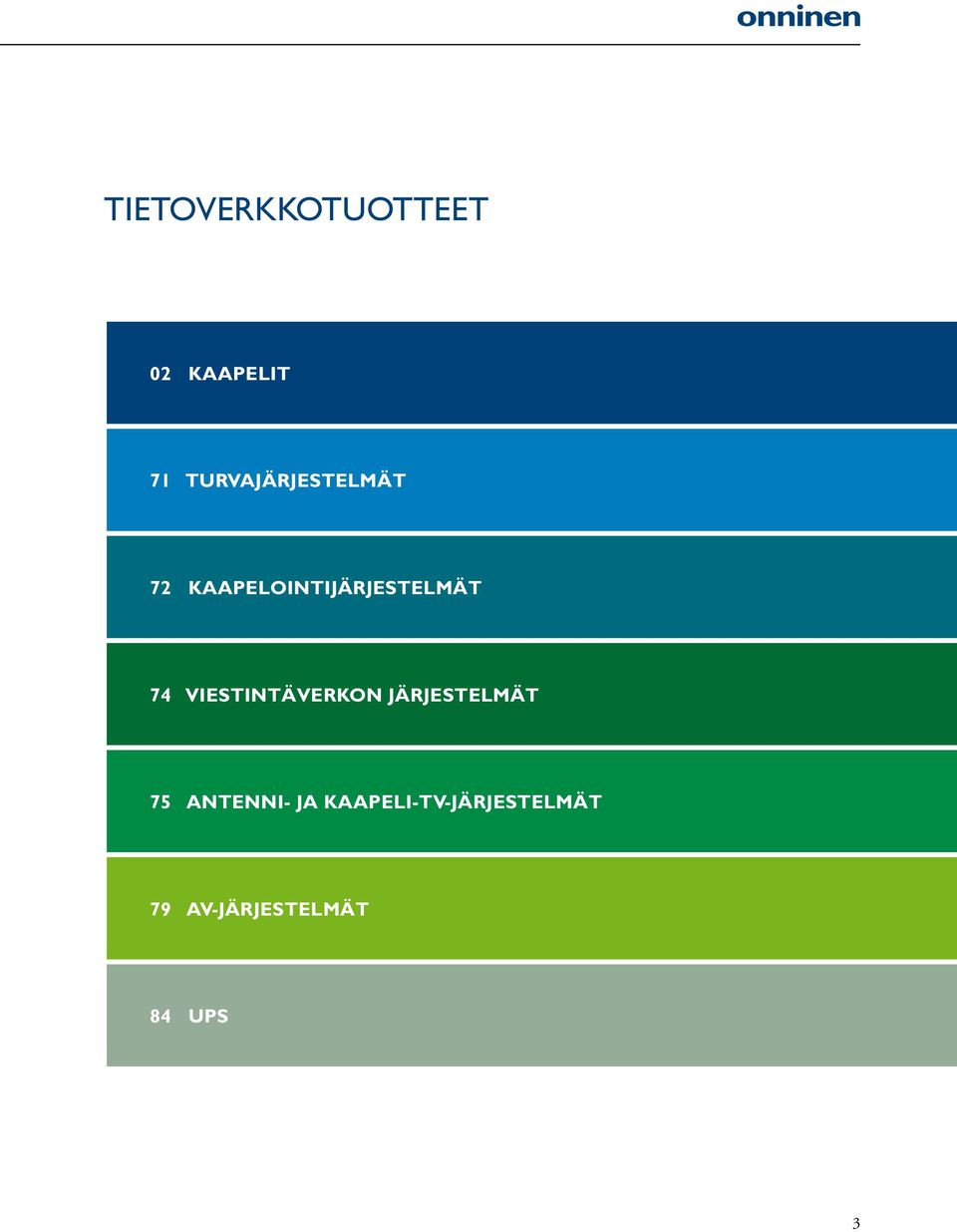

5 Tietoverkkotuotteet 02 KAAPELIT 71 TURVAJÄRJESTELMÄT 72 KAAPELOINTIJÄRJESTELMÄT 74 VIESTINTÄVERKON JÄRJESTELMÄT 75 ANTENNI- JA KAAPELI-TV-JÄRJESTELMÄT 79 AV-JÄRJESTELMÄT 84 UPS 3

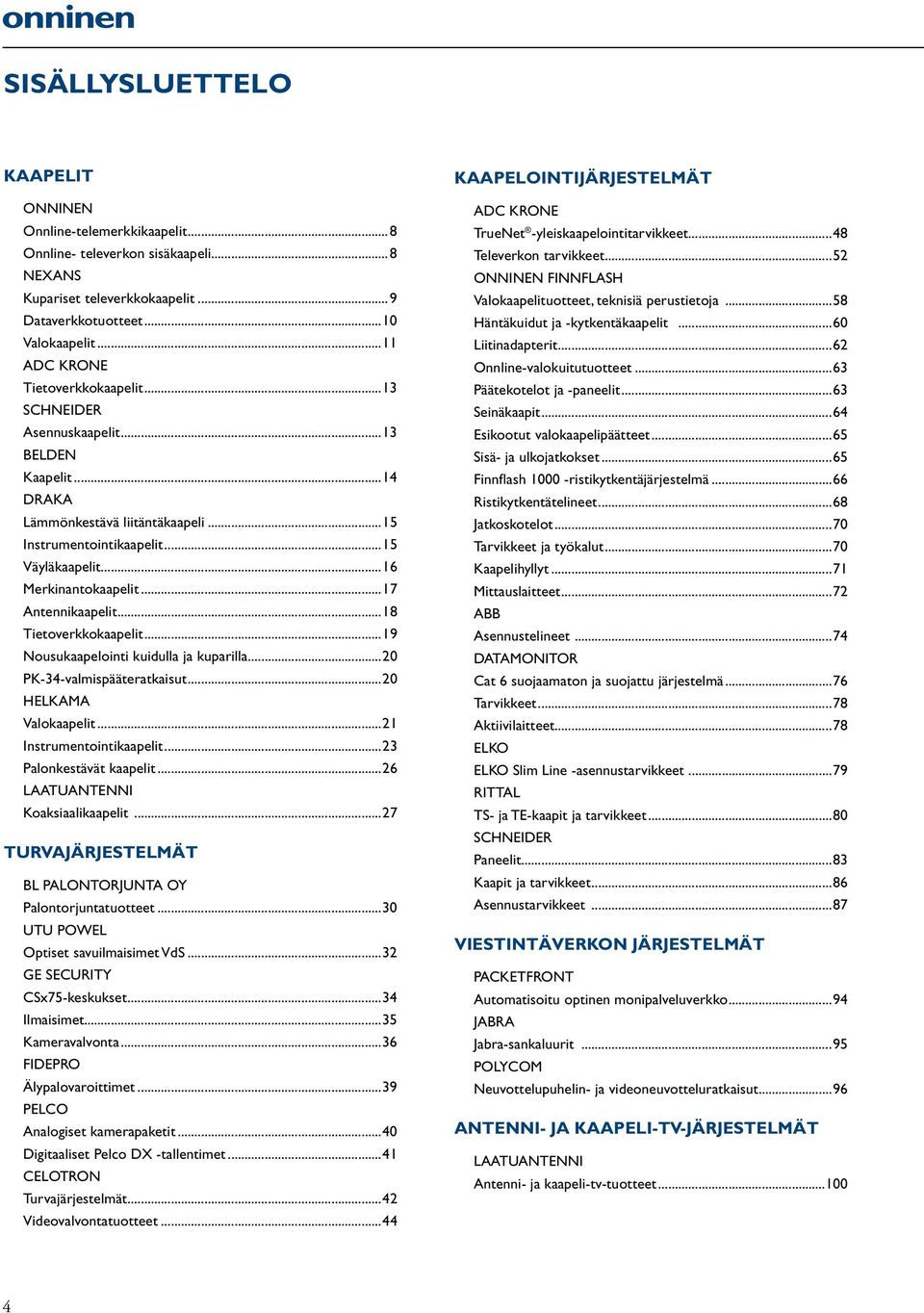

6 Sisällysluettelo KAAPELIT ONNINEN Onnline-telemerkkikaapelit...8 Onnline- televerkon sisäkaapeli...8 NEXANS Kupariset televerkkokaapelit...9 Dataverkkotuotteet...10 Valokaapelit...11 ADC KRONE Tietoverkkokaapelit...13 Schneider Asennuskaapelit...13 BELDEN Kaapelit...14 DRAKA Lämmönkestävä liitäntäkaapeli...15 Instrumentointikaapelit...15 Väyläkaapelit...16 Merkinantokaapelit...17 Antennikaapelit...18 Tietoverkkokaapelit...19 Nousukaapelointi kuidulla ja kuparilla...20 PK-34-valmispääteratkaisut...20 HELKAMA Valokaapelit...21 Instrumentointikaapelit...23 Palonkestävät kaapelit...26 LAATUANTENNI Koaksiaalikaapelit...27 TURVAJÄRJESTELMÄT BL PALONTORJUNTA OY Palontorjuntatuotteet...30 UTU POWEL Optiset savuilmaisimet VdS...32 GE SECURITY CSx75-keskukset...34 Ilmaisimet...35 Kameravalvonta...36 FIDEPRO Älypalovaroittimet...39 PELCO Analogiset kamerapaketit...40 Digitaaliset Pelco DX -tallentimet...41 CELOTRON Turvajärjestelmät...42 Videovalvontatuotteet...44 KAAPELOINTIJÄRJESTELMÄT ADC KRONE TrueNet -yleiskaapelointitarvikkeet...48 Televerkon tarvikkeet...52 ONNINEN FINNFLASH Valokaapelituotteet, teknisiä perustietoja...58 Häntäkuidut ja -kytkentäkaapelit...60 Liitinadapterit...62 Onnline-valokuitutuotteet...63 Päätekotelot ja -paneelit...63 Seinäkaapit...64 Esikootut valokaapelipäätteet...65 Sisä- ja ulkojatkokset...65 Finnflash ristikytkentäjärjestelmä...66 Ristikytkentätelineet...68 Jatkoskotelot...70 Tarvikkeet ja työkalut...70 Kaapelihyllyt...71 Mittauslaitteet...72 ABB Asennustelineet...74 DATAMONITOR Cat 6 suojaamaton ja suojattu järjestelmä...76 Tarvikkeet...78 Aktiivilaitteet...78 ELKO ELKO Slim Line -asennustarvikkeet...79 RITTAL TS- ja TE-kaapit ja tarvikkeet...80 SCHNEIDER Paneelit...83 Kaapit ja tarvikkeet...86 Asennustarvikkeet...87 VIESTINTÄVERKON JÄRJESTELMÄT PACKETFRONT Automatisoitu optinen monipalveluverkko...94 JABRA Jabra-sankaluurit...95 POLYCOM Neuvottelupuhelin- ja videoneuvotteluratkaisut...96 ANTENNI- JA KAAPELI-TV-JÄRJESTELMÄT LAATUANTENNI Antenni- ja kaapeli-tv-tuotteet

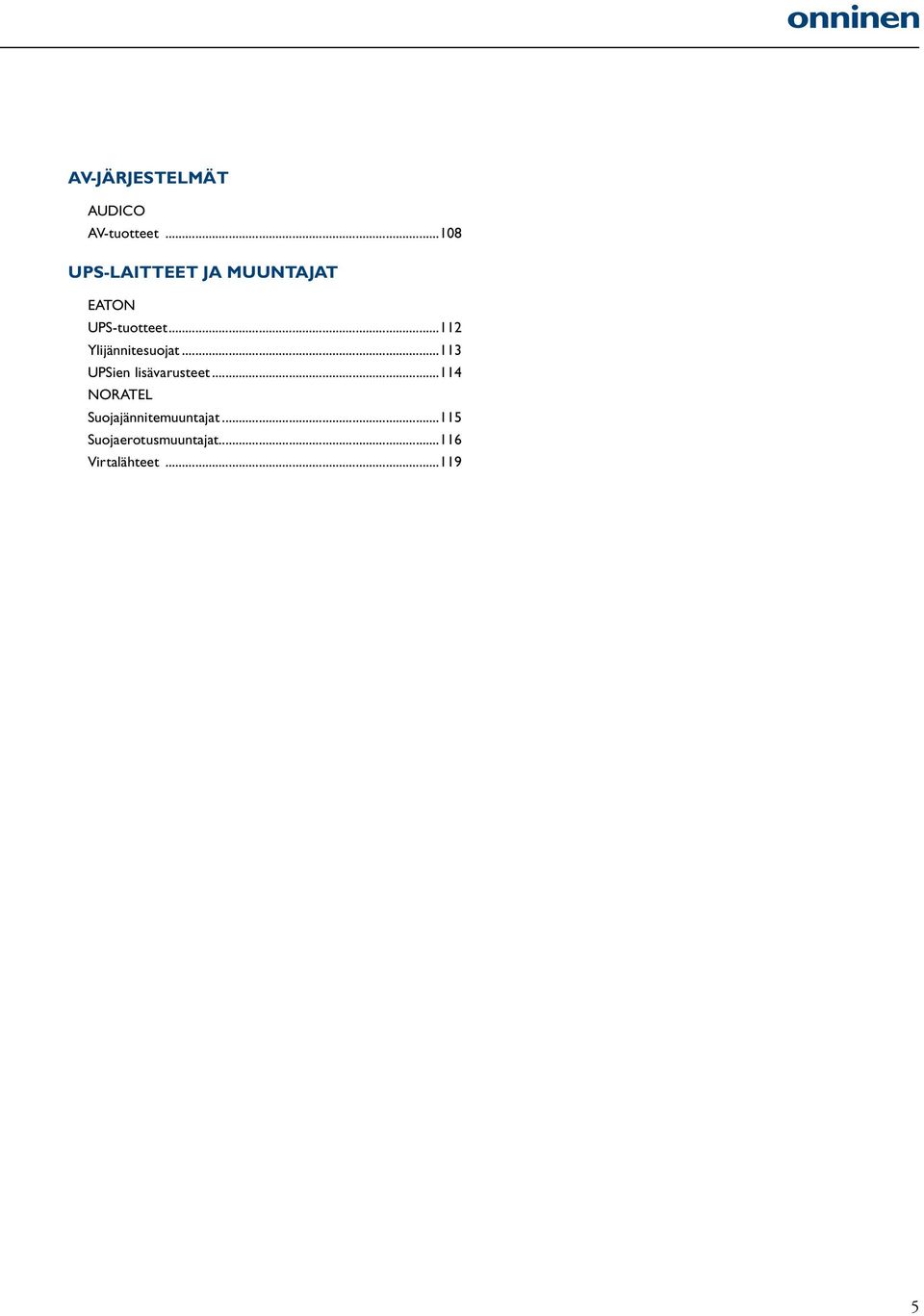

7 AV-JÄRJESTELMÄT AUDICO AV-tuotteet UPS-LAITTEET JA MUUNTAJAT EATON UPS-tuotteet Ylijännitesuojat UPSien lisävarusteet NORATEL Suojajännitemuuntajat Suojaerotusmuuntajat Virtalähteet

8 6

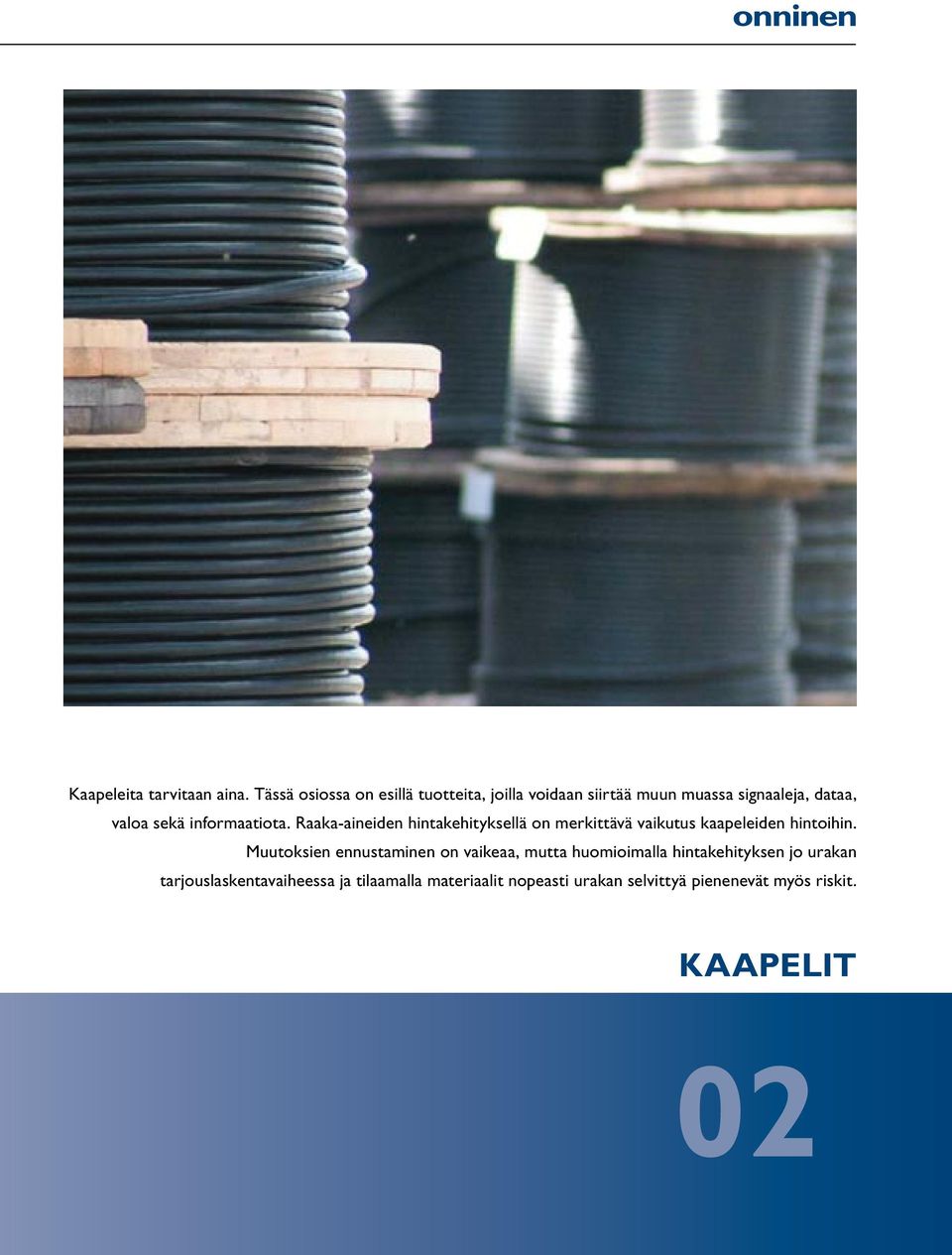

9 Kaapeleita tarvitaan aina. Tässä osiossa on esillä tuotteita, joilla voidaan siirtää muun muassa signaaleja, dataa, valoa sekä informaatiota. Raaka-aineiden hintakehityksellä on merkittävä vaikutus kaapeleiden hintoihin. Muutoksien ennustaminen on vaikeaa, mutta huomioimalla hintakehityksen jo urakan tarjouslaskentavaiheessa ja tilaamalla materiaalit nopeasti urakan selvittyä pienenevät myös riskit. KAAPELIT 02 7

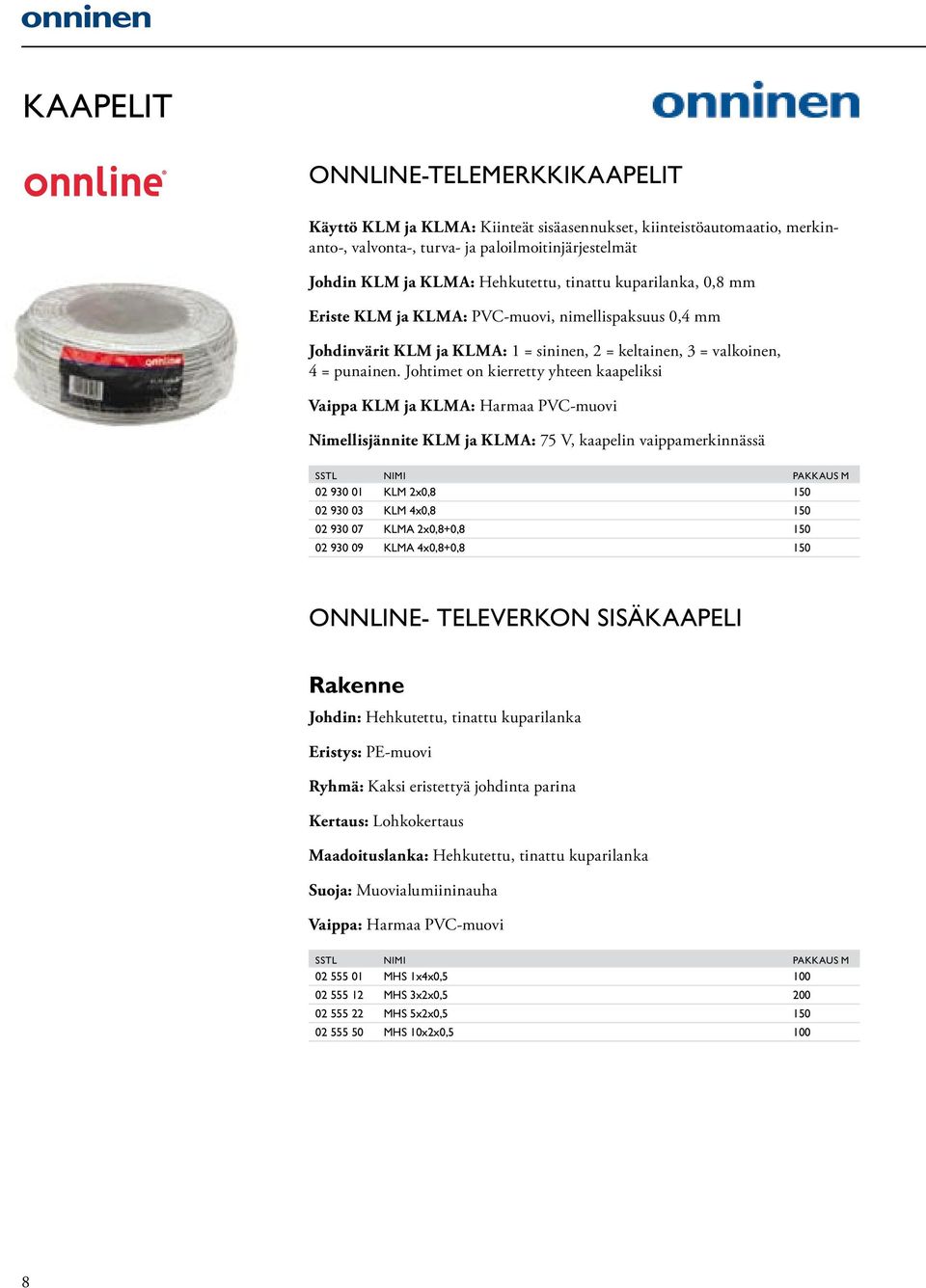

10 KaapeliT onnline-telemerkkikaapelit Käyttö KLM ja KLMA: Kiinteät sisäasennukset, kiinteistöautomaatio, merkinanto-, valvonta-, turva- ja paloilmoitinjärjestelmät Johdin KLM ja KLMA: Hehkutettu, tinattu kuparilanka, 0,8 mm Eriste KLM ja KLMA: PVC-muovi, nimellispaksuus 0,4 mm Johdinvärit KLM ja KLMA: 1 = sininen, 2 = keltainen, 3 = valkoinen, 4 = punainen. Johtimet on kierretty yhteen kaapeliksi Vaippa KLM ja KLMA: Harmaa PVC-muovi Nimellisjännite KLM ja KLMA: 75 V, kaapelin vaippamerkinnässä sstl nimi pakkaus M KlM 2x0, KlM 4x0, KlMa 2x0,8+0, KlMa 4x0,8+0,8 150 onnline- TeleveRKon sisäkaapeli Rakenne Johdin: Hehkutettu, tinattu kuparilanka Eristys: PE-muovi Ryhmä: Kaksi eristettyä johdinta parina Kertaus: Lohkokertaus Maadoituslanka: Hehkutettu, tinattu kuparilanka Suoja: Muovialumiininauha Vaippa: Harmaa PVC-muovi sstl nimi pakkaus M MHs 1x4x0, MHs 3x2x0, MHs 5x2x0, MHs 10x2x0,

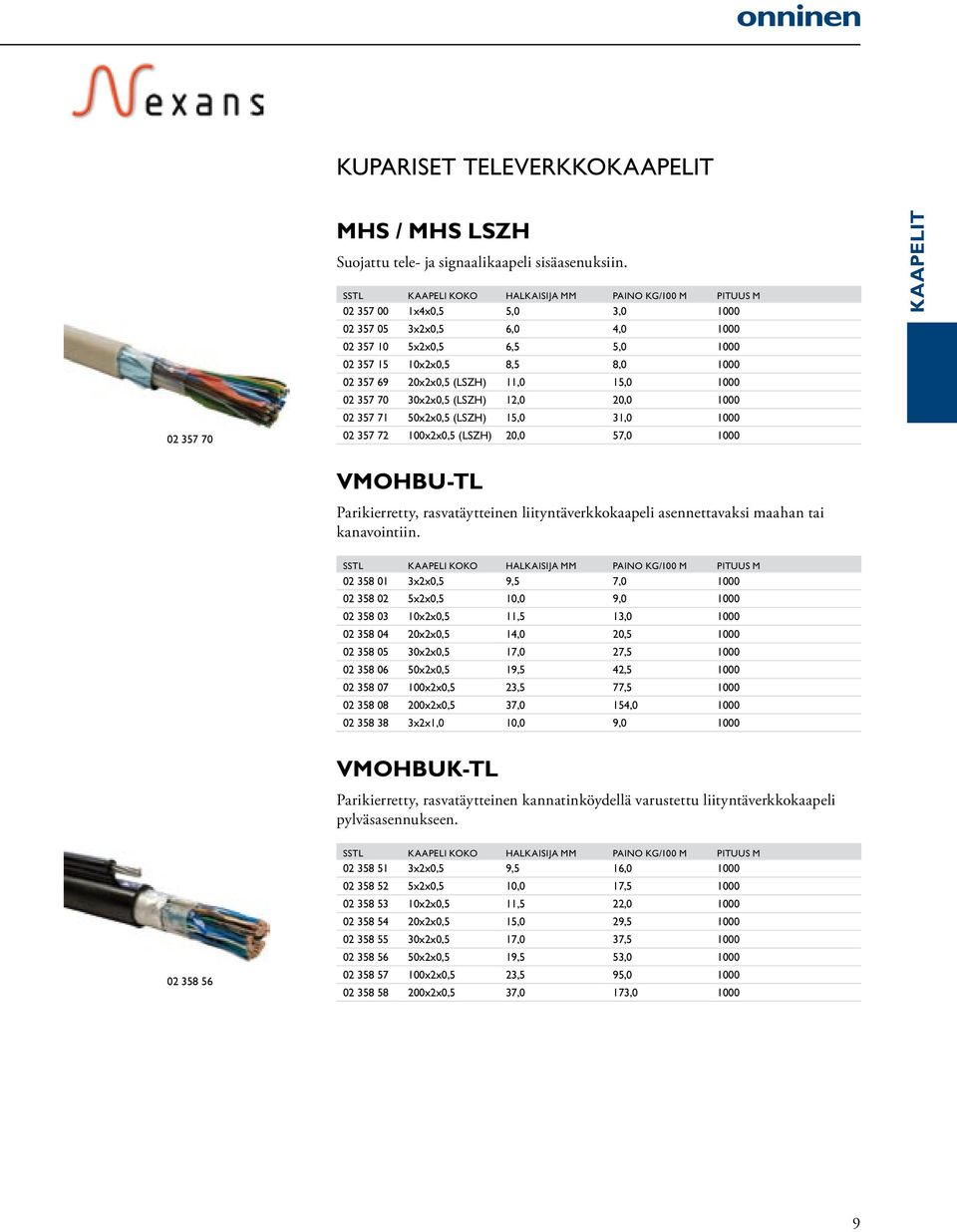

11 Kupariset televerkkokaapelit MHS / MHS LSZH Suojattu tele- ja signaalikaapeli sisäasenuksiin. Kaapeli koko Halkaisija mm Paino kg/100 m Pituus m x4x0,5 5,0 3, x2x0,5 6,0 4, x2x0,5 6,5 5, x2x0,5 8,5 8, x2x0,5 (LSZH) 11,0 15, x2x0,5 (LSZH) 12,0 20, x2x0,5 (LSZH) 15,0 31, x2x0,5 (LSZH) 20,0 57, KAAPELIT VMOHBU-TL Parikierretty, rasvatäytteinen liityntäverkkokaapeli asennettavaksi maahan tai kanavointiin. Kaapeli koko Halkaisija mm Paino kg/100 m Pituus m x2x0,5 9,5 7, x2x0,5 10,0 9, x2x0,5 11,5 13, x2x0,5 14,0 20, x2x0,5 17,0 27, x2x0,5 19,5 42, x2x0,5 23,5 77, x2x0,5 37,0 154, x2x1,0 10,0 9, VMOHBUK-TL Parikierretty, rasvatäytteinen kannatinköydellä varustettu liityntäverkkokaapeli pylväsasennukseen Kaapeli koko Halkaisija mm Paino kg/100 m Pituus m x2x0,5 9,5 16, x2x0,5 10,0 17, x2x0,5 11,5 22, x2x0,5 15,0 29, x2x0,5 17,0 37, x2x0,5 19,5 53, x2x0,5 23,5 95, x2x0,5 37,0 173,

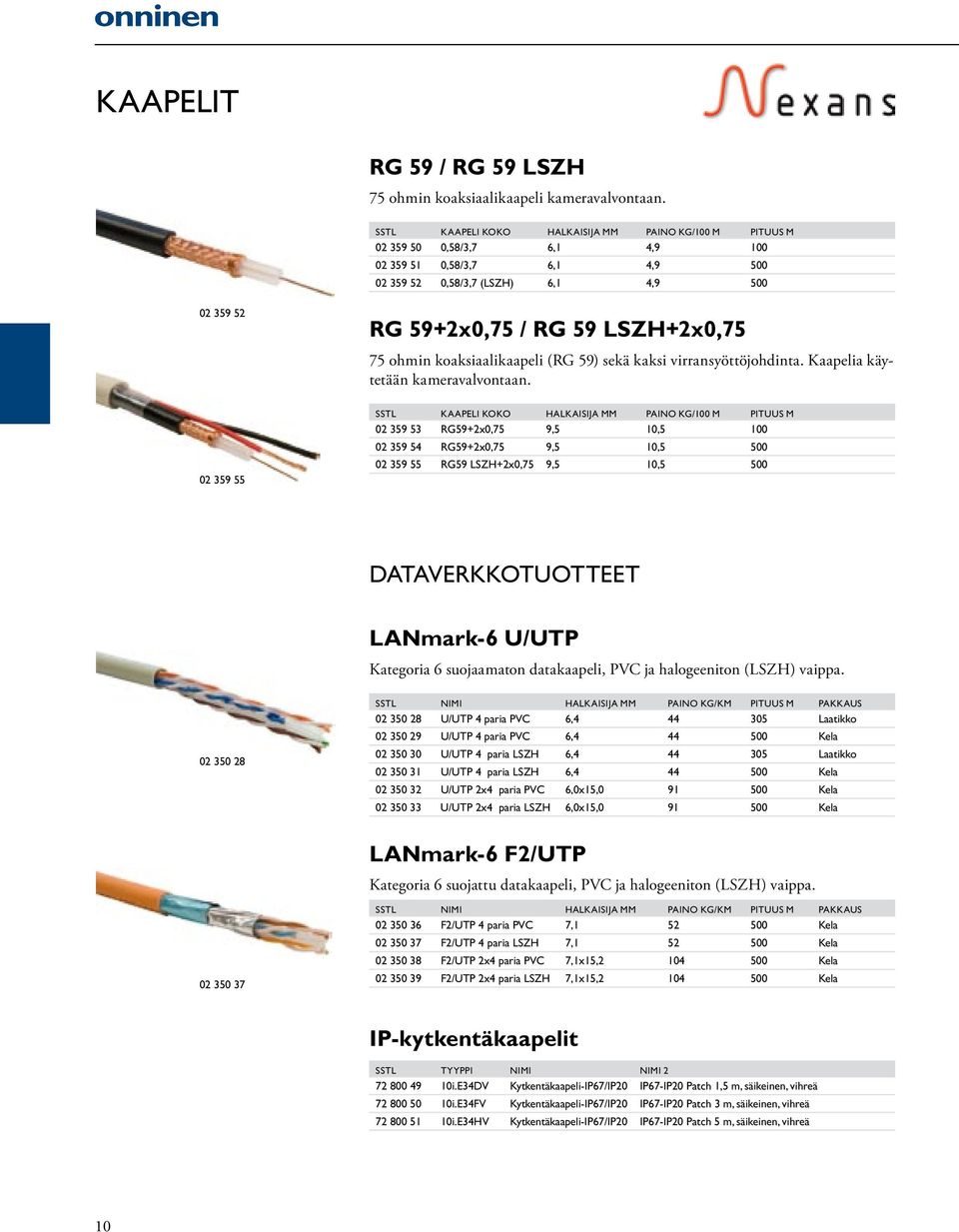

12 KAAPELiT RG 59 / RG 59 LSZH 75 ohmin koaksiaalikaapeli kameravalvontaan. Kaapeli koko Halkaisija mm Paino kg/100 m Pituus m ,58/3,7 6,1 4, ,58/3,7 6,1 4, ,58/3,7 (LSZH) 6,1 4, RG 59+2x0,75 / RG 59 LSZH+2x0,75 75 ohmin koaksiaalikaapeli (RG 59) sekä kaksi virransyöttöjohdinta. Kaapelia käytetään kameravalvontaan Kaapeli koko Halkaisija mm Paino kg/100 m Pituus m RG59+2x0,75 9,5 10, RG59+2x0,75 9,5 10, RG59 LSZH+2x0,75 9,5 10,5 500 Dataverkkotuotteet LANmark-6 U/UTP Kategoria 6 suojaamaton datakaapeli, PVC ja halogeeniton (LSZH) vaippa Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus U/UTP 4 paria PVC 6, Laatikko U/UTP 4 paria PVC 6, Kela U/UTP 4 paria LSZH 6, Laatikko U/UTP 4 paria LSZH 6, Kela U/UTP 2x4 paria PVC 6,0x15, Kela U/UTP 2x4 paria LSZH 6,0x15, Kela LANmark-6 F2/UTP Kategoria 6 suojattu datakaapeli, PVC ja halogeeniton (LSZH) vaippa Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus F2/UTP 4 paria PVC 7, Kela F2/UTP 4 paria LSZH 7, Kela F2/UTP 2x4 paria PVC 7,1x15, Kela F2/UTP 2x4 paria LSZH 7,1x15, Kela IP-kytkentäkaapelit Tyyppi NIMI Nimi i.E34DV Kytkentäkaapeli-IP67/IP20 IP67-IP20 Patch 1,5 m, säikeinen, vihreä i.E34FV Kytkentäkaapeli-IP67/IP20 IP67-IP20 Patch 3 m, säikeinen, vihreä i.E34HV Kytkentäkaapeli-IP67/IP20 IP67-IP20 Patch 5 m, säikeinen, vihreä 10

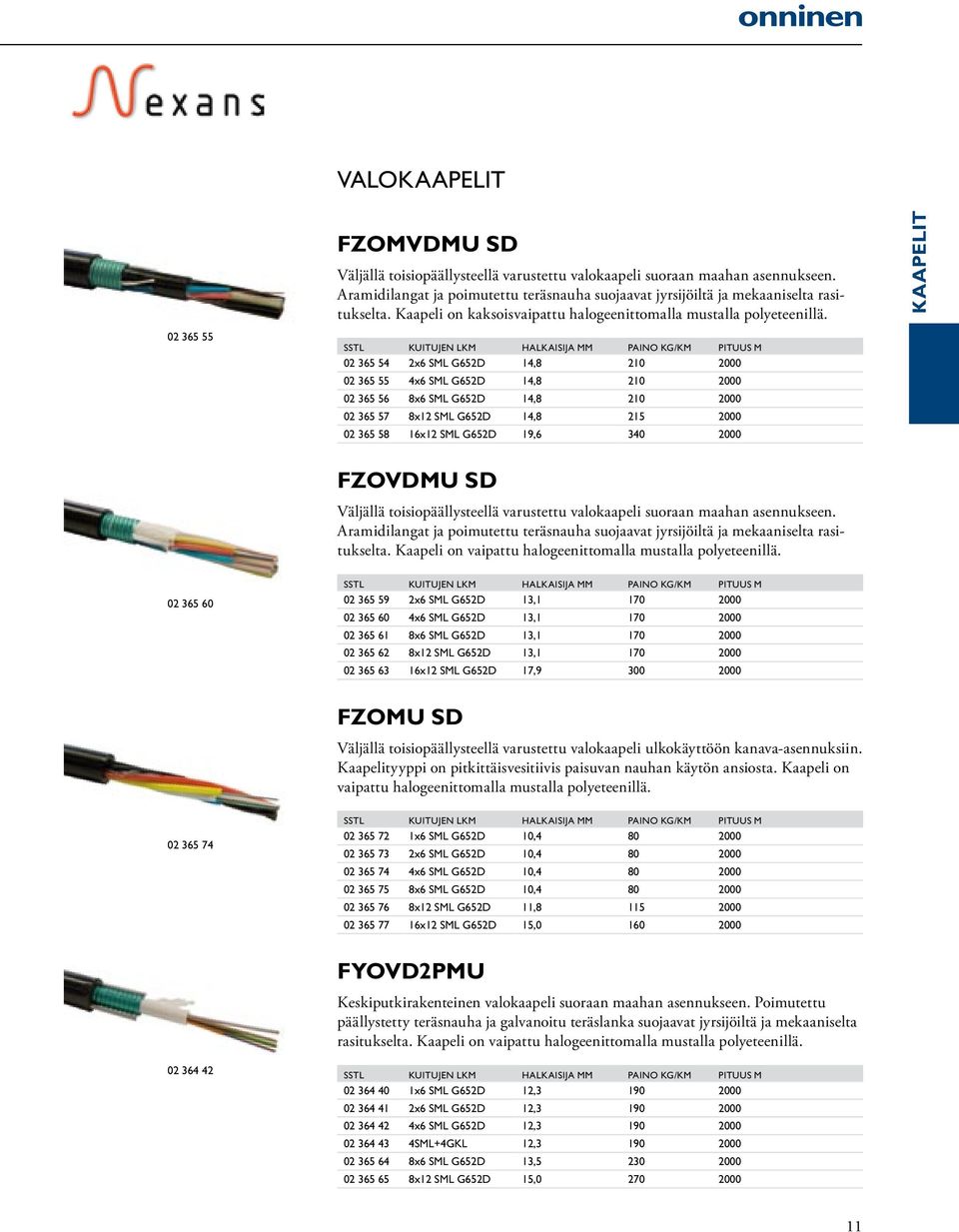

13 Valokaapelit FZOMVDMU SD Väljällä toisiopäällysteellä varustettu valokaapeli suoraan maahan asennukseen. Aramidilangat ja poimutettu teräsnauha suojaavat jyrsijöiltä ja mekaaniselta rasitukselta. Kaapeli on kaksoisvaipattu halogeenittomalla mustalla polyeteenillä. Kuitujen lkm Halkaisija mm Paino kg/km Pituus m x6 SML G652D 14, x6 SML G652D 14, x6 SML G652D 14, x12 SML G652D 14, x12 SML G652D 19, KAAPELIT FZOVDMU SD Väljällä toisiopäällysteellä varustettu valokaapeli suoraan maahan asennukseen. Aramidilangat ja poimutettu teräsnauha suojaavat jyrsijöiltä ja mekaaniselta rasitukselta. Kaapeli on vaipattu halogeenittomalla mustalla polyeteenillä Kuitujen lkm Halkaisija mm Paino kg/km Pituus m x6 SML G652D 13, x6 SML G652D 13, x6 SML G652D 13, x12 SML G652D 13, x12 SML G652D 17, FZOMU SD Väljällä toisiopäällysteellä varustettu valokaapeli ulkokäyttöön kanava-asennuksiin. Kaapelityyppi on pitkittäisvesitiivis paisuvan nauhan käytön ansiosta. Kaapeli on vaipattu halogeenittomalla mustalla polyeteenillä Kuitujen lkm Halkaisija mm Paino kg/km Pituus m x6 SML G652D 10, x6 SML G652D 10, x6 SML G652D 10, x6 SML G652D 10, x12 SML G652D 11, x12 SML G652D 15, FYOVD2PMU Keskiputkirakenteinen valokaapeli suoraan maahan asennukseen. Poimutettu päällystetty teräsnauha ja galvanoitu teräslanka suojaavat jyrsijöiltä ja mekaaniselta rasitukselta. Kaapeli on vaipattu halogeenittomalla mustalla polyeteenillä. Kuitujen lkm Halkaisija mm Paino kg/km Pituus m x6 SML G652D 12, x6 SML G652D 12, x6 SML G652D 12, SML+4GKL 12, x6 SML G652D 13, x12 SML G652D 15,

14 KAAPELiT FYO2PMU Keskiputkirakenteinen valokaapeli ulkokäyttöön kanava-asennuksiin. Pitkittäisvesitiivis polymeeritäyteaineen käytön ansiosta. FRP-vetoelementti suojaa mekaaniselta rasitukselta. Kaapeli on vaipattu halogeenittomalla mustalla polyeteenillä Kuitujen lkm Halkaisija mm Paino kg/km Pituus m x4 SML G652D 8, x6 SML G652D 8, x6 SML G652D 8, x6 SML G652D 10, TB LSZH Monikäyttöinen jakelukaapeli on tarkoitettu sisäkäyttöön tai ulkokäyttöön kanavointiin asennettavaksi. Aramidi lujite-elementit suojaavat mekaaniselta rasitukselta. Kaapeli on vaipattu halogeenittomalla, palonkestävällä mustalla polyeteenillä Kuitujen lkm Halkaisija mm Paino kg/km Pituus m SML G652D 4, SML G652D 5, SML G652D 6, SML G652D 6, SML G652D 8, FXMSU SD Putkirakenteinen urarunkoinen valokaapeli on tarkoitettu sisäkäyttöön tai ulkokäyttöön kanavointiin asennettavaksi. Pitkittäisvesitiivis vedenestolankojen ansiosta. Kaapeli on vaipattu halogeenittomalla, palonkestävällä vihreällä polyeteenillä Kuitujen lkm Halkaisija mm Paino kg/km Pituus m x8 SML G652D 10, x12 SML G652D 10, x6 SML G652D 10, x6 SML G652D 10, x12 SML G652D 16, FZOMSU SD Putkirakenteinen valokaapeli on tarkoitettu sisäkäyttöön tai ulkokäyttöön kanavointiin asennettavaksi. Pitkittäisvesitiivis vedenestolankojen ansiosta. Kaapeli on vaipattu halogeenittomalla, palonkestävällä vihreällä polyeteenillä Kuitujen lkm Halkaisija mm Paino kg/km Pituus m SML G652D 10, SML G652D 10, SML G652D 10, SML G652D 10, SML G652D 11,

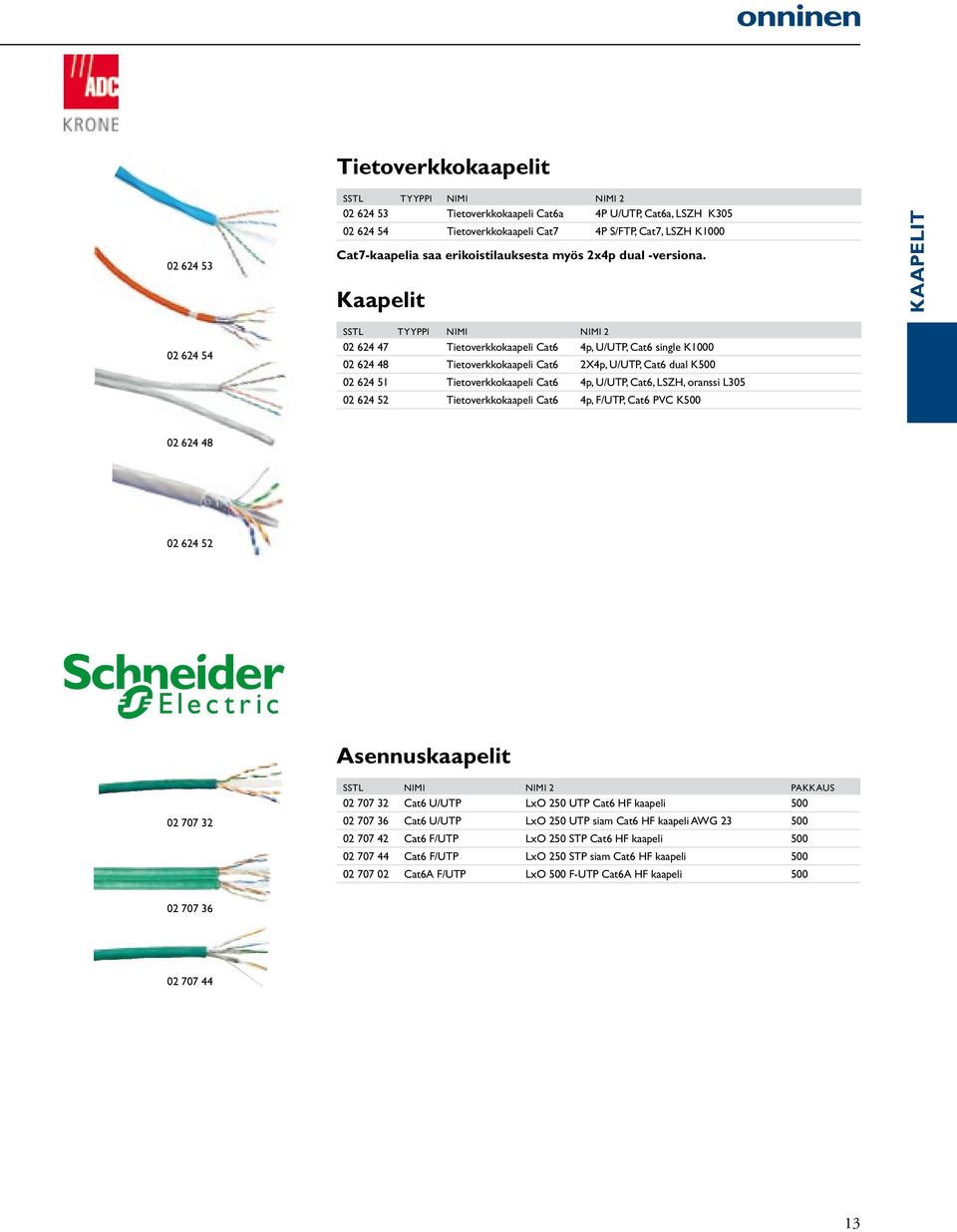

15 Tietoverkkokaapelit Tyyppi Nimi Nimi Tietoverkkokaapeli Cat6a 4P U/UTP, Cat6a, LSZH K Tietoverkkokaapeli Cat7 4P S/FTP, Cat7, LSZH K1000 Cat7-kaapelia saa erikoistilauksesta myös 2x4p dual -versiona. Kaapelit KAAPELIT Tyyppi Nimi Nimi Tietoverkkokaapeli Cat6 4p, U/UTP, Cat6 single K Tietoverkkokaapeli Cat6 2X4p, U/UTP, Cat6 dual K Tietoverkkokaapeli Cat6 4p, U/UTP, Cat6, LSZH, oranssi L Tietoverkkokaapeli Cat6 4p, F/UTP, Cat6 PVC K Asennuskaapelit Nimi Nimi 2 Pakkaus Cat6 U/UTP LxO 250 UTP Cat6 HF kaapeli Cat6 U/UTP LxO 250 UTP siam Cat6 HF kaapeli AWG Cat6 F/UTP LxO 250 STP Cat6 HF kaapeli Cat6 F/UTP LxO 250 STP siam Cat6 HF kaapeli Cat6A F/UTP LxO 500 F-UTP Cat6A HF kaapeli

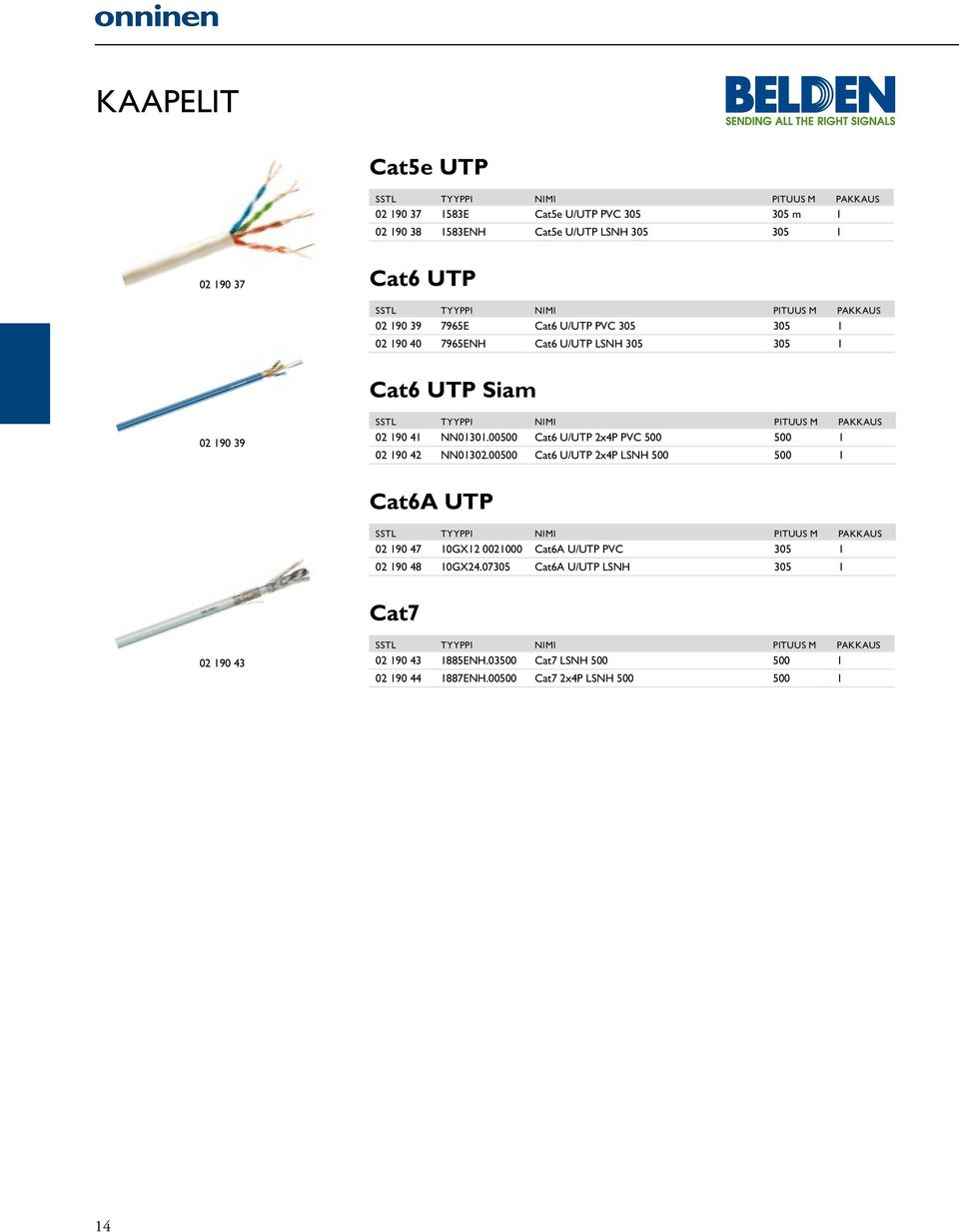

16 KAAPELiT Cat5e UTP TYYPPI Nimi pituus m Pakkaus E Cat5e U/UTP PVC m ENH Cat5e U/UTP LSNH Cat6 UTP TYYPPI Nimi pituus m Pakkaus E Cat6 U/UTP PVC ENH Cat6 U/UTP LSNH Cat6 UTP Siam TYYPPI Nimi pituus m Pakkaus NN Cat6 U/UTP 2x4P PVC NN Cat6 U/UTP 2x4P LSNH Cat6A UTP TYYPPI Nimi pituus m Pakkaus GX Cat6A U/UTP PVC GX Cat6A U/UTP LSNH Cat TYYPPI Nimi pituus m Pakkaus ENH Cat7 LSNH ENH Cat7 2x4P LSNH

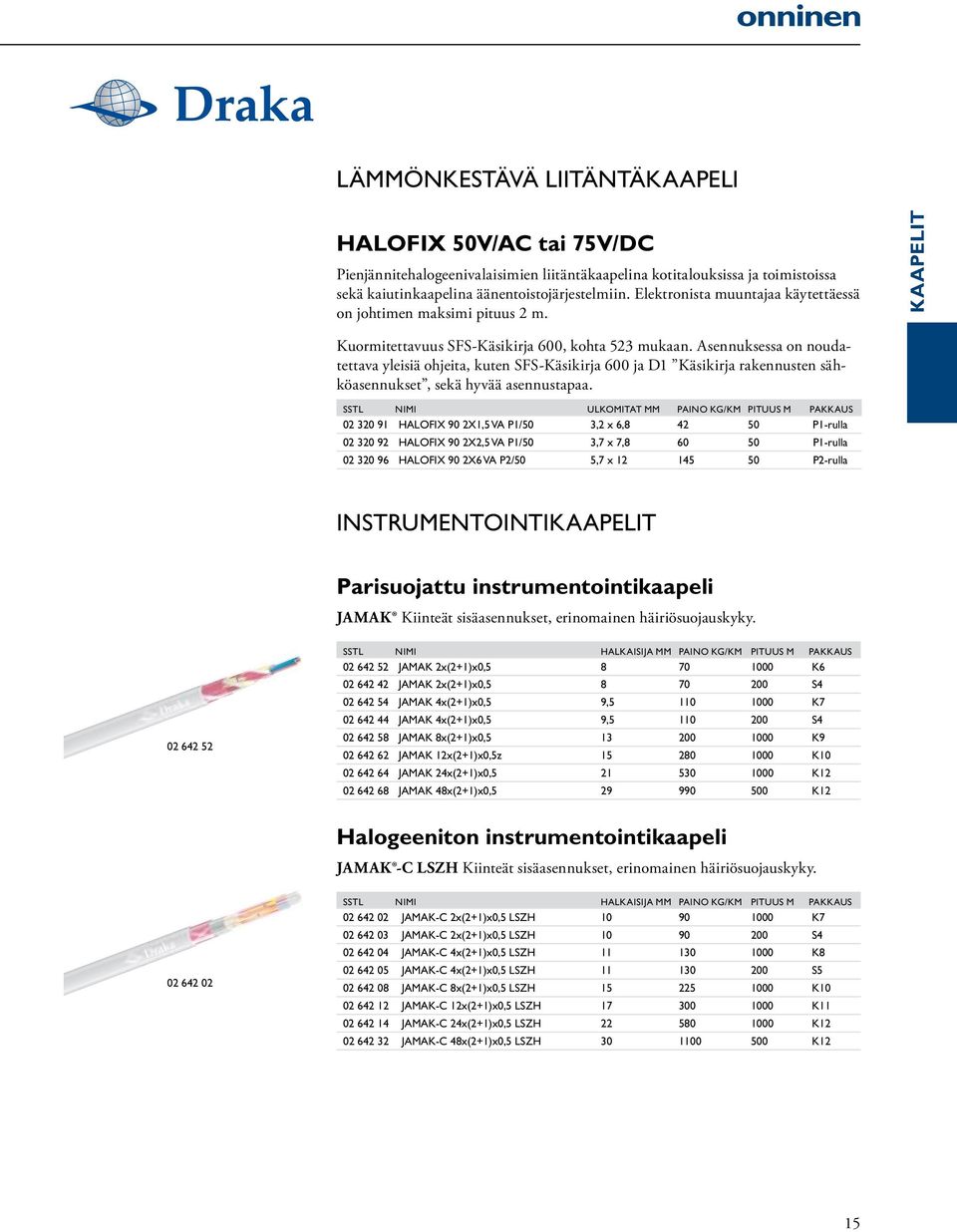

17 Lämmönkestävä liitäntäkaapeli HALOFIX 50V/AC tai 75V/DC Pienjännitehalogeenivalaisimien liitäntäkaapelina kotitalouksissa ja toimistoissa sekä kaiutinkaapelina äänentoistojärjestelmiin. Elektronista muuntajaa käytettäessä on johtimen maksimi pituus 2 m. KAAPELIT Kuormitettavuus SFS-Käsikirja 600, kohta 523 mukaan. Asennuksessa on noudatettava yleisiä ohjeita, kuten SFS-Käsikirja 600 ja D1 Käsikirja rakennusten sähköasennukset, sekä hyvää asennustapaa. Nimi Ulkomitat mm Paino kg/km Pituus m Pakkaus HALOFIX 90 2X1,5 VA P1/50 3,2 x 6, P1-rulla HALOFIX 90 2X2,5 VA P1/50 3,7 x 7, P1-rulla HALOFIX 90 2X6 VA P2/50 5,7 x P2-rulla Instrumentointikaapelit Parisuojattu instrumentointikaapeli JAMAK Kiinteät sisäasennukset, erinomainen häiriösuojauskyky Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus JAMAK 2x(2+1)x0, K JAMAK 2x(2+1)x0, S JAMAK 4x(2+1)x0,5 9, K JAMAK 4x(2+1)x0,5 9, S JAMAK 8x(2+1)x0, K JAMAK 12x(2+1)x0,5z K JAMAK 24x(2+1)x0, K JAMAK 48x(2+1)x0, K12 Halogeeniton instrumentointikaapeli JAMAK -C LSZH Kiinteät sisäasennukset, erinomainen häiriösuojauskyky Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus JAMAK-C 2x(2+1)x0,5 LSZH K JAMAK-C 2x(2+1)x0,5 LSZH S JAMAK-C 4x(2+1)x0,5 LSZH K JAMAK-C 4x(2+1)x0,5 LSZH S JAMAK-C 8x(2+1)x0,5 LSZH K JAMAK-C 12x(2+1)x0,5 LSZH K JAMAK-C 24x(2+1)x0,5 LSZH K JAMAK-C 48x(2+1)x0,5 LSZH K12 15

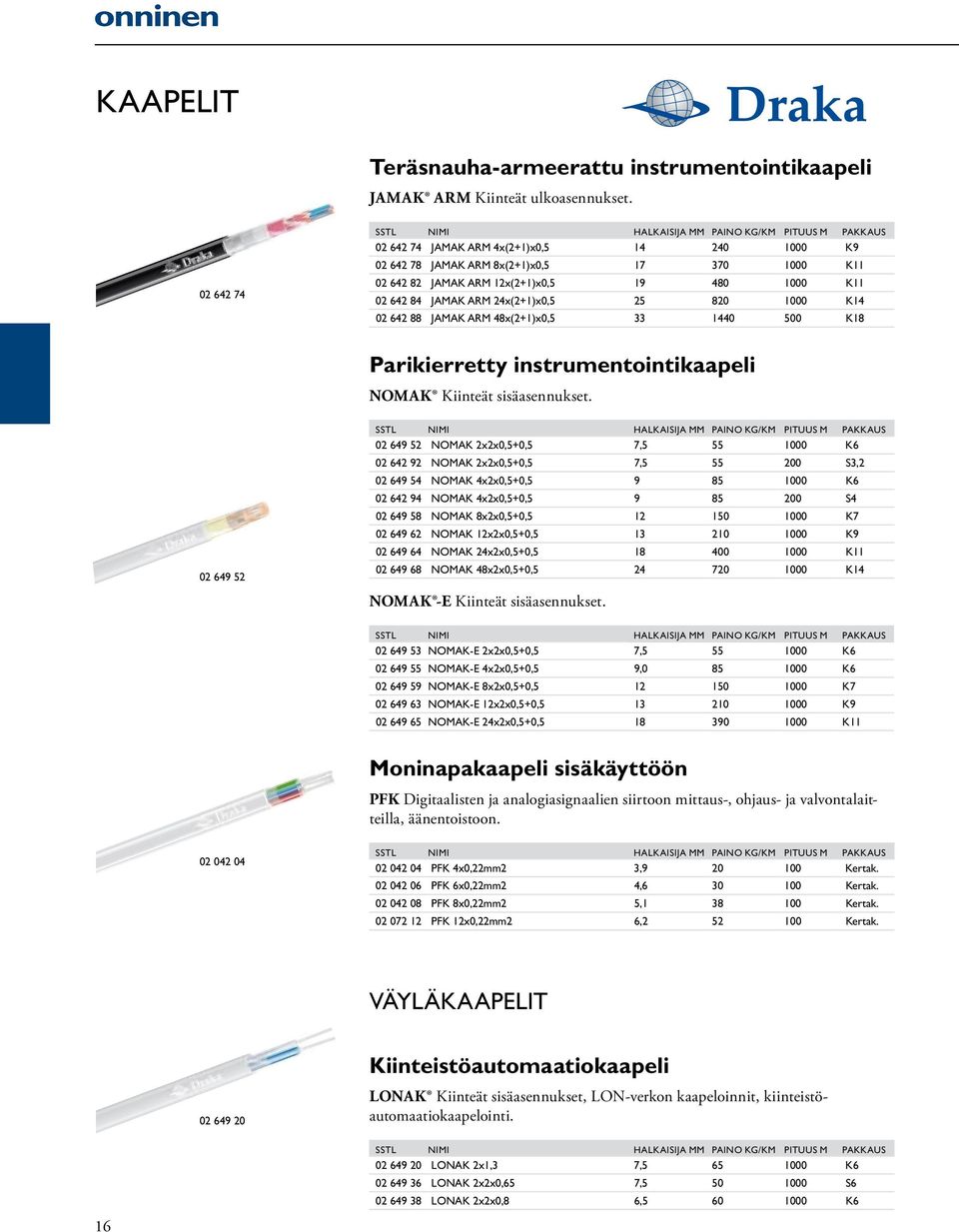

18 KAAPELiT Teräsnauha-armeerattu instrumentointikaapeli JAMAK ARM Kiinteät ulkoasennukset Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus JAMAK ARM 4x(2+1)x0, K JAMAK ARM 8x(2+1)x0, K JAMAK ARM 12x(2+1)x0, K JAMAK ARM 24x(2+1)x0, K JAMAK ARM 48x(2+1)x0, K18 Parikierretty instrumentointikaapeli NOMAK Kiinteät sisäasennukset Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus NOMAK 2x2x0,5+0,5 7, K NOMAK 2x2x0,5+0,5 7, S3, NOMAK 4x2x0,5+0, K NOMAK 4x2x0,5+0, S NOMAK 8x2x0,5+0, K NOMAK 12x2x0,5+0, K NOMAK 24x2x0,5+0, K NOMAK 48x2x0,5+0, K14 NOMAK -E Kiinteät sisäasennukset. Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus NOMAK-E 2x2x0,5+0,5 7, K NOMAK-E 4x2x0,5+0,5 9, K NOMAK-E 8x2x0,5+0, K NOMAK-E 12x2x0,5+0, K NOMAK-E 24x2x0,5+0, K11 Moninapakaapeli sisäkäyttöön PFK Digitaalisten ja analogiasignaalien siirtoon mittaus-, ohjaus- ja valvontalaitteilla, äänentoistoon Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus PFK 4x0,22mm2 3, Kertak PFK 6x0,22mm2 4, Kertak PFK 8x0,22mm2 5, Kertak PFK 12x0,22mm2 6, Kertak. Väyläkaapelit Kiinteistöautomaatiokaapeli LONAK Kiinteät sisäasennukset, LON-verkon kaapeloinnit, kiinteistöautomaatiokaapelointi. 16 Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus LONAK 2x1,3 7, K LONAK 2x2x0,65 7, S LONAK 2x2x0,8 6, K6

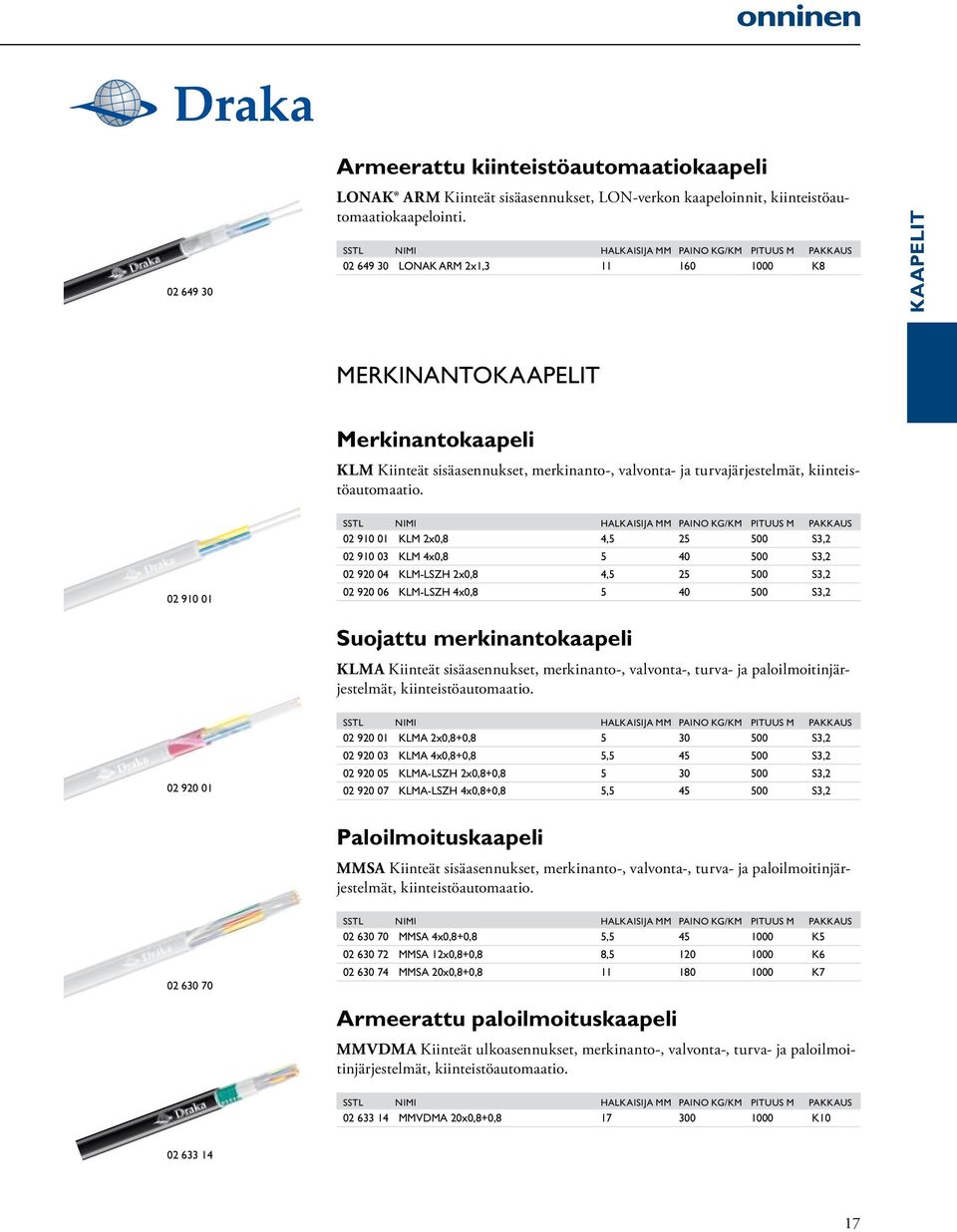

19 Armeerattu kiinteistöautomaatiokaapeli LONAK ARM Kiinteät sisäasennukset, LON-verkon kaapeloinnit, kiinteistöautomaatiokaapelointi. Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus LONAK ARM 2x1, K8 KAAPELIT Merkinantokaapelit Merkinantokaapeli KLM Kiinteät sisäasennukset, merkinanto-, valvonta- ja turvajärjestelmät, kiinteistöautomaatio Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus KLM 2x0,8 4, S3, KLM 4x0, S3, KLM-LSZH 2x0,8 4, S3, KLM-LSZH 4x0, S3,2 Suojattu merkinantokaapeli KLMA Kiinteät sisäasennukset, merkinanto-, valvonta-, turva- ja paloilmoitinjärjestelmät, kiinteistöautomaatio Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus KLMA 2x0,8+0, S3, KLMA 4x0,8+0,8 5, S3, KLMA-LSZH 2x0,8+0, S3, KLMA-LSZH 4x0,8+0,8 5, S3,2 Paloilmoituskaapeli MMSA Kiinteät sisäasennukset, merkinanto-, valvonta-, turva- ja paloilmoitinjärjestelmät, kiinteistöautomaatio Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus MMSA 4x0,8+0,8 5, K MMSA 12x0,8+0,8 8, K MMSA 20x0,8+0, K7 Armeerattu paloilmoituskaapeli MMVDMA Kiinteät ulkoasennukset, merkinanto-, valvonta-, turva- ja paloilmoitinjärjestelmät, kiinteistöautomaatio. Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus MMVDMA 20x0,8+0, K

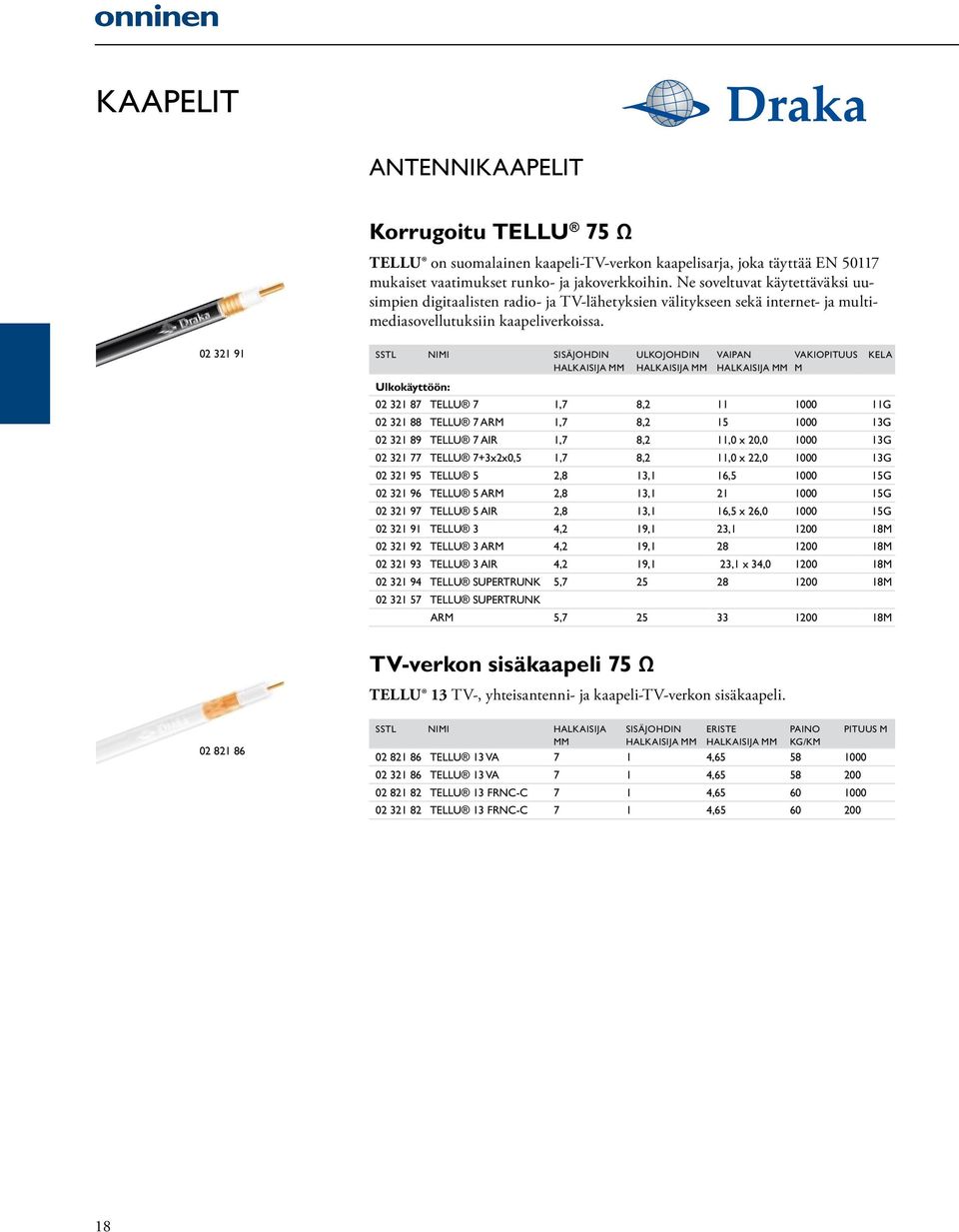

20 KAAPELiT Antennikaapelit Korrugoitu TELLU 75 Ω TELLU on suomalainen kaapeli-tv-verkon kaapelisarja, joka täyttää EN mukaiset vaatimukset runko- ja jakoverkkoihin. Ne soveltuvat käytettäväksi uusimpien digitaalisten radio- ja TV-lähetyksien välitykseen sekä internet- ja multimediasovellutuksiin kaapeliverkoissa Nimi Sisäjohdin halkaisija mm Ulkojohdin halkaisija mm Vaipan Vakiopituus halkaisija mm m Kela Ulkokäyttöön: TELLU 7 1,7 8, G TELLU 7 ARM 1,7 8, G TELLU 7 AIR 1,7 8,2 11,0 x 20, G TELLU 7+3x2x0,5 1,7 8,2 11,0 x 22, G TELLU 5 2,8 13,1 16, G TELLU 5 ARM 2,8 13, G TELLU 5 AIR 2,8 13,1 16,5 x 26, G TELLU 3 4,2 19,1 23, M TELLU 3 ARM 4,2 19, M TELLU 3 AIR 4,2 19,1 23,1 x 34, M TELLU SUPERTRUNK 5, M TELLU SUPERTRUNK ARM 5, M TV-verkon sisäkaapeli 75 Ω TELLU 13 TV-, yhteisantenni- ja kaapeli-tv-verkon sisäkaapeli Nimi halkaisija mm Sisäjohdin halkaisija mm Eriste halkaisija mm Paino kg/km TELLU 13 VA 7 1 4, TELLU 13 VA 7 1 4, TELLU 13 FRNC-C 7 1 4, TELLU 13 FRNC-C 7 1 4, Pituus m 18

21 TietoverkkokaapeliT Kategoria 6 UC400 Alue-, nousu- ja kerroskaapeloinnin kiinteät sisäasennukset. Tyyppi nimi Halkaisija mm Paino kg/km Pituus m Pakkaus L Cat6 U/UTP 4p 6, Kertak L Cat6 U/UTP 2x4p 6,2 x 12, Kertak L Cat6 U/UTP 4p LSHF 6, Kertak L Cat6 U/UTP 2x4p LSHF 6,2 x 12, Kertak L S23 Cat6 F/UTPP 4p 6, Kertak L S23 Cat6 F/UTP 2x4p 6,5 x 13, Kertak L S23 Cat6 F/UTP 4p LSHF 6, Kertak L S23 Cat6 F/UTP 2x4p LSHF 6,5 x 13, Kertak. KAAPELIT SuperCat 1000 Alue-, nousu- ja kerroskaapeloinnin kiinteät maa- ja ulkoasennukset Tyyppi nimi Halkaisija mm Paino kg/km Pituus m Pakkaus L KAT6 U/UTP 4p 6, Kertak L KAT6 U/UTP 4p ARM 9, Kertak. Kategoria 6A UC500 Alue-, nousu- ja kerroskaapeloinnin vaativiin ympäristöolosuhteisiin Tyyppi nimi Halkaisija mm Paino kg/km Pituus m Pakkaus L AS23 Cat6a F/FTP 4p LSHF 6, Kertak L AS23 Cat6a F/FTP 2x4p LSHF 6,5x Kertak. Kategoria 7 UC900 Alue-, nousu- ja kerroskaapeloinnin kiinteät sisäasennukset Tyyppi nimi Halkaisija mm Paino kg/km Pituus m Pakkaus L SS23 Cat7 S/FTP 4p LSHF 7, Kertak L SS23 Cat7 S/FTP 2x4p LSHF 7,5 x Kertak L SS23 Cat7 S/FTP 4p LSHF-FR 7, Kertak. UC1500 Tyyppi nimi Halkaisija mm Paino kg/km Pituus m Pakkaus L SS22 Cat7 S/FTP 4p LSHF 7, Kertak. ToughCat Cat7 Alue-, nousu- ja kerroskaapeloinnin vaativiin ympäristöolosuhteisiin Tyyppi nimi Halkaisija mm Paino kg/km Pituus m Pakkaus L S/FTP 4x2/0.27mm 2 LSHF-FR 8, Kertak. 19

22 KAAPELiT Nousukaapelointi kuidulla ja kuparilla Yhdistelmänousukaapeli Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus DrakaHybrid Cat6U/UTP+4xBBXS+Tellu13 7x Kertak Cat6 U/UTP+4xSM G657 BBXS Kertak. PK-34-Valmispääteratkaisut Valmispääte yhdistelmänousukaapelilla Nimi Halkaisija mm Paino kg/km Pituus m Pakkaus PK-34+Cat6+4xBBXS-20-4xSC+RJ45 7 1,1 20 Nippu PK-34+Cat6+4xBBXS-30-4xSC+RJ45 7 1,6 30 Nippu PK-34+Cat6+4xBBXS-40-4xSC+RJ45 7 2,1 40 Nippu PK-34+Cat6+4xBBXS-50-4xSC+RJ45 7 2,6 50 Nippu PK-34+Cat6+4xBBXS-60-4xSC+RJ45 7 3,1 60 Nippu PK-34+Cat6+4xBBXS-70-4xSC+RJ45 7 3,6 70 Nippu PK-34+Cat6+4xBBXS-80-4xSC+RJ45 7 4,1 80 Nippu PK-34+Cat6+4xBBXS-90-4xSC+RJ45 7 4,6 90 Nippu PK-34-Cat6+4xBBXS+T xSC+RJ45+F 7x14 2,1 20 Nippu PK-34-Cat6+4xBBXS+T xSC+RJ45+F 7x14 2,6 30 Nippu PK-34-Cat6+4xBBXS+T xSC+RJ45+F 7x14 3,1 40 Nippu PK-34-Cat6+4xBBXS+T xSC+RJ45+F 7x14 3,6 50 Nippu PK-34+Cat6+4xBBXS-20-4xLC+RJ45 7 1,1 20 Nippu PK-34+Cat6+4xBBXS-30-4xLC+RJ45 7 1,6 30 Nippu PK-34+Cat6+4xBBXS-40-4xLC+RJ45 7 2,1 40 Nippu PK-34+Cat6+4xBBXS-50-4xLC+RJ45 7 2,6 50 Nippu PK-34+Cat6+4xBB+T xSC+RJ45 7x14 2,1 20 Nippu PK-34+Cat6+4xBB+T xSC+RJ45 7x14 2,6 30 Nippu PK-34+Cat6+4xBB+T xSC+RJ45 7x14 3,1 40 Nippu PK-34+Cat6+4xBB+T xSC+RJ45 7x14 3,6 50 Nippu 20

23 Valokaapelit FXMSU Helkama SisU aluekaapelointiin ja rakennusten nousukaapelointiin, sisä- ja ulkotiloihin. Nimi pituus m Halkaisija m Paino km/kg FXMSU, 1x4 SML, OS , FXMSU, 1x6 SML, OS , FXMSU, 2x4 SML, OS , FXMSU, 2x6 SML, OS , FXMSU, 8x6 SML, OS , FXMSU, 1x4 GKL, OM , FXMSU, 2x4 GKL, OM , FXMSU, 3x4 GKL, OM , FXMSU, 4x6 GKL, OM , FXMSU, 8x6 GKL, OM , FXMSU, 1x4 SML+1x4 GKL, OS2 - OM , FXMSU, 1x4 SML+2x4 GKL, OS2 - OM , FXMSU, 2x4 SML+2x4 GKL, OS2 - OM , FXMSU, 1x6 SML+3x4 GKL, OS2 - OM , FXMSU, 2x6 SML+3x4 GKL, OS2 - OM , FXMSU, 4x6 SML+4x6 GKL, OS2 - OM , FXMSU, 1x4 OM3 L, OM , FXMSU, 2x4 OM3 L, OM , FXMSU, 3x4 OM3 L, OM , FXMSU, 4x6 OM3 L, OM , FXMSU, 8x6 OM3 L, OM , FXMSu, 1x4 SML + 2x4 OM3 L, OS2 - OM , FXMSu, 2x4 SML + 2x4 OM3 L, OS2 - OM , FXMSu, 1x6 SML + 3x4 OM3 L, OS2 - OM , FXMSu, 2x6 SML + 3x4 OM3 L, OS2 - OM ,4 75 KAAPELIT FXOMU Metalliton, rasvatäytteinen kanavakaapeli aluekaapelointiin Nimi pituus m Halkaisija m Paino km/kg FXOMU, 1x6, OS , FXOMU, 2x6, OS , FXOMU, 8x6, OS , FXOMU, 1x4 GKL, OM , FXOMU, 2x4 GKL, OM , FXOMU, 3x4 GKL, OM , FXOMU, 6x4 GKL, OM , FXOMU, 8x6 GKL, OM , FXOMU, 1x4 SML+2x4 GKL, OS2 - OM , FXOMU, 2x4 SML+2x4 GKL, OS2 - OM , FXOMU, 1x6 SML+3x4 GKL, OS2 - OM , FXOMU, 2x6 SML+3x4 GKL, OS2 - OM , FXOMU, 4x6 SML+4x6 GKL, OS2 - OM ,

24 KAAPELiT FXOVDMU Rasvatäytteinen, poimutetulla teräsnauhalla suojattu maa- ja kanavakaapeli Nimi pituus m Halkaisija m Paino km/kg FXOVDMU, 1x6, OS , FXOVDMU, 2x6, OS , FXOVDMU, 8x6, OS , FXOVDMU, 1x4 GKL, OM , FXOVDMU, 2x4 GKL, OM , FXOVDMU, 3x4 GKL, OM , FXOVDMU, 6x4 GKL, OM , FXOVDMU, 8x6 GKL, OM , FXOVDMU, 1x4 SML+2x4 GKL, OS2 - OM , FXOVDMU, 2x4 SML+2x4 GKL, OS2 - OM , FXOVDMU, 1x6 SML+3x4 GKL, OS2 - OM , FXOVDMU, 2x6 SML+3x4 GKL, OS2 - OM , FXOVDMU, 4x6 SML+4x6 GKL, OS2 - OM ,6 215 Asennuskaapelit Nimi pituus m Halkaisija m Paino km/kg FMS, 1 SMT (2mm), OS ,95 3, FMS, 2 SMT (2mm), OS ,95x4 7, FMS, 1 GKT (2mm), OM ,95 3, FMS, 2 GKT (2mm), OM ,95x4 7, FMS, 1 OM3T (2mm), OM ,95 3, FMS, 2 OM3T (2mm), OM ,95x4 7, FMMS, 2SMT (2mm), OS ,7x5, FMMS, 2GKT (2mm), OM ,7x5, FMMS, 2OM3T (2mm), OM ,7x5, FXMMS, 2 SMT (2mm), OS , FXMMS, 4 SMT (2mm), OS , FXMMS, 6 SMT (2mm), OS , FXMMS, 8 SMT (2mm), OS , FXMMS, 2 GKT (2mm), OM , FXMMS, 4 GKT (2mm), OM , FXMMS, 6 GKT (2mm), OM , FXMMS, 8 GKT (2mm), OM ,

25 instrumentointikaapelit KJAAM Instrumentointi-, prosessiohjaus- ja äänentoistojärjestelmien kaapeli. KJAAM on tarkoitettu digitaalisten ja pientehoisten analogisten signaalien siirtoon. Kaapeli antaa erinomaisen suojan sähkömagneettisia häiriöitä vastaan. nimi pituus m Halkaisija mm Paino km/kg x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, ,0 575 KAAPELIT KJAAM-HF x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , KJAAM GM Teräsnauha-armeerattu instrumentointi-, prosessiohjaus- ja äänentoistojärjestelmien kaapeli. KJAAM GM on tarkoitettu digitaalisten ja pientehoisten analogisten signaalien siirtoon. Kaapeli antaa erinomaisen suojan sähkömagneettisia häiriöitä vastaan. nimi pituus m Halkaisija mm Paino km/kg x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, ,0 840 NOVAK Instrumentointi- ja prosessiohjausjärjestelmien kaapeli kiinteään asennukseen nimi pituus m Halkaisija mm Paino km/kg x2x0,5+0, , x2x0,5+0, , x2x0,5+0, , x2x0,5+0, , x2x0,5+0, , x2x0,5+0, , x2x0,5+0, ,

26 KAAPELiT NOVAK-HF nimi pituus m Halkaisija mm Paino km/kg x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, , x(2+1)x0, ,0 415 NOVAK GM Teräsnauha-armeerattu Instrumentointi- ja prosessiohjaus- ja järjestelmäkaapeli. NOVAK GM antaa erinomaisen suojan sähkömagneettisia ja mekaanisia häiriöitä vastaan. nimi pituus m Halkaisija mm Paino km/kg x2x0,5+0, , x2x0,5+0, , x2x0,5+0, , x2x0,5+0, ,0 760 Kuitukaapeleitten asennuksesta sekä instru- ja valokuitukaapeleitten käyttötarkoitukset. 24

27 HEVAK Instrumentointi- ja prosessiohjausjärjestelmien kaapeli kiinteään asennukseen nimi pituus m Halkaisija mm Paino km/kg x2x0,5+0, , x2x0,5+0, , x2x0,5+0, , x2x0,5+0, , x2x0,5+0, ,0 415 KAAPELIT Telemerkkijohdot KLM KLMA Instrumentointi-, hälytysjärjestelmä- henkilöhakulaitteiden kaapelointiin. KLM SFS 2751 ja KLMA SFS 2755 nimi pituus m Halkaisija mm Paino km/kg KLM 2x0, , KLM 4x0, , KLMA 2x0,8+0, , KLMA 4x0,8+0, , KLM-HF 2x0, , KLM-HF 4x0, , KLMA-HF 2x0,8+0, , KLMA-HF 4x0,8+0, , PARIKIERRE 2x0.5 SI / PU 500 1,4 4, PROFIBUS 1x2x0, ,

28 Palonkestävät kaapelit Instrumentointikaapeli 250V parikierretty nimi pituus m Halkaisija mm Paino km/kg LifeCord-FRHF 1x2x0, , LifeCord-FRHF 2x2x0, , LifeCord-FRHF 4x2x0, , LifeCord-FRHF 8x2x0, , LifeCord-FRHF 12x2x0, ,5 680 Instrumentointikaapeli 250V parisuojattu nimi pituus m Halkaisija mm Paino km/kg LifeCord-FRHF(i) 2x2x0, , LifeCord-FRHF(i) 4x2x0, , LifeCord-FRHF(i) 8x2x0, , LifeCord-FRHF(i) 12x2x0, ,2 730 Palonkestävä valokuitukaapelit nimi pituus m Halkaisija mm Paino km/kg LifeCord-FRHF 1x6 SML (OS2) , LifeCord-FRHF 2x6 SML (OS2) , LifeCord-FRHF 4x6 SML (OS2) , LifeCord-FRHF 1x4 SML+2x4 GKL (OS2+OM1) , LifeCord-FRHF 1x6 SML+3x4 GKL (OS2+OM1) , LifeCord-FRHF 2x6 SML+3x4 GKL (OS2+OM1) ,5 196 Videokaapeli nimi Tasker 5x75 OHM + 4x0,22 harmaa 26

29 Koaksiaalikaapelit Kaapelin vaimennus ilmoitettu (db/400mhz/100m) TYYPPI Nimi AL 112TS/100 Kolmoissuojattu, 12,5 db, (100 m kela), valkoinen AL 112TS/250 Kolmoissuojattu, 12.5 db, (250 m kela), valkoinen AL 112TS/500 Kolmoissuojattu, 12.5 db, (500 m kela), valkoinen AL 112TS/1000 Kolmoissuojattu, 12.5 db, (1000 m kela), valkoinen AL 112TSM/100 Kolmoissuojattu, 12.5 db, (100 m kela), musta AS 112/100 Kolmoissuojattu, A+ luokka, 11,4dB, (100m kela), valkoinen AS 112/250 Kolmoissuojattu, A+ luokka, 11,4dB, (250m kela), valkoinen AL 117 Ulkoasennus kaapeli 7 db, (500 m kela), musta AL 118 Sisäasennus kaapeli 7 db, (500 m kela), valkoinen AL 270 Maakaapeli 5 db, (500 m kela), musta KAAPELIT Koaksiaalikaapelit HF TYYPPI Nimi AL 114 HF/250 Halogeenivap. kaapeli, LSZH, 11,8 db, (250 m kela), valkoinen AL 119 HF Halogeenivap. kaapeli, LSZH, 7 db, (500 m kela), harmaa TEKNISET TIEDOT RAKENNE AL 112 TS AL 117 Sisäjohdin materiaali Cu Cu ø mm 1,00 1,7 Eriste materiaali PE PEE ø mm 4,8 7,2 Ulkojohdin materiaali Al/Pet Al/Pet/Al folio % 100 verkko materiaali Cu CuSn verkon suojus % ø mm 0,1 Kaksoisfolio materiaali Al/Pet Ulkovaippa materiaali PVC PE ø mm 6,6 ± 0,1 10,2 ± 0,2 Minimitaivutussade: kerta-/jatkuva taivutus mm /120 Sahkoiset ominaisuudet Impedanssi Ohm 75 ± 3 75 ± 2 Kapasitanssi pf/m 53 ± 2 Nopeuskerroin % Vaimennus 20 C:ssa MHz 230 db/100m 5,9 MHz 300 db/100m 6,8 MHz 470 db/100m 14 8,5 MHz 860 db/100m 19,4 12,2 MHz 1750 db/100m 28 18,6 MHz 2050 db/100m 20,5 MHz 2150 db/100m 31,2 20,9 Heijastusvaimennus MHz db > 30 > 30 MHz db > 25 > 25 MHz db > 20 > 20 Suojausvaimennus MHz db > 75 > 80 Kelakoko m 100, 250, 500, Värit valkoinen musta 27

30 28

31 Onnisella on erittäin laaja tarjonta murtohälytin-, videovalvonta-, kulunvalvonta- ja paloilmoitinjärjestelmiä. Lisäksi tarjoamme perinteisiä palovaroittimia sekä älypalovaroittimia. Jatkuvasti kehittyvät tuotealueet uusiutuvat nopeasti. Pystymme aina tarjoamaan alan uusimpia ja kehittyneimpiä tuotteita ja ratkaisuja, olkoon kohteena kesämökki tai hotelli. TURVAJÄRJESTELMÄT 71 29

32 TURVAJÄRJESTELMÄT Sähköverkkoon 230 VAC liitettävät palovaroittimet Optinen palovaroitin Sähköverkkoon 230 VAC liitettävä. Paristovarmennus (9 VDC), virrankulutus <55 ma, käyttöympäristö T= C, kosteus %. Yhteenliitettäviä varoittimia maksimi 12, liitäntäväli maksimi 40 m. Hälytysääni 85 db/3m. Helppo asentaa suoraan rasiapohjaan tai kattoon asennuslevyllä (mukana pakkauksessa). Varoittimen d = 12 cm. Vaimennustoiminta. TYYPPI NIMI NORDIC GNS 1236S Optinen palovaroitin. Sähköverkkoon 230 VAC liitettävä Lämpötilavaroitin Sähköverkkoon 230 VAC liitettävä. Paristovarmennus (9 VDC), virrankulutus <40 ma, käyttöympäristö T= C, kosteus %. Hälytysraja 60 C. Yhteenliitettäviä varoittimia maksimi 12, liitäntäväli maksimi 40 m. Hälytysääni 85 db/3m. Asennus suoraan rasiapohjaan tai kattoon. Ontelolaattaan erillisellä asennuspohjalla NP-3. Snro: Varoittimen d = 12 cm. TYYPPI NIMI NORDIC GNS 1263 Lämpötilavaroitin. Sähköverkkoon 230 VAC liitettävä Järjestelmäpalovaroitinlaitteet Ionipalovaroitin Palovaroitinkeskuksen IMC-ME silmukkaan 8 kpl varoittimia. Kun yksi hälyttää, kaikki hälyttävät. Hälytysääni 85 db/3m. Asennuspidike mukana. Laitteen koko 10,5 x 7,5 x 3,5 cm (l x k x s). TYYPPI NIMI ICAS IIR 9M Ionipalovaroitin, 9 VDC, myös kylmiin tiloihin Järjestelmäpalovaroitin Maksimi 8 kpl silmukkaan. Kun yksi hälyttää, kaikki hälyttävät. Hälytysääni 85 db/3m. Varoittimen d = 11 cm. TYYPPI NIMI ICAS CHOR E Järjestelmäpalovaroitin, 9 VDC palovaroitinkeskukseen IMC-ME

33 ICAS 300 -SARJA Optinen palovaroitin 12 VDC / 24 VDC, potentiaalivapaa vaihtokosketin. TYYPPI NIMI ICAS 300 RE Optinen palovaroitin, 12 VDC / 24 VDC Optinen yhdistelmävaroitin: savu/lämpö 12 VDC / 24 VDC, potentiaalivapaa vaihtokosketin. TYYPPI NIMI ICAS 300 RT Optinen yhdistelmävaroitin: savu/lämpö, 12 VDC / 24 VDC TURVAJÄRJESTELMÄT Optinen yhdistelmävaroitin: savu ja lämpö 12 VDC / 24 VDC, potentiaalivapaa vaihtokosketin. TYYPPI NIMI ICAS 300 R&T Optinen yhdistelmävaroitin savu ja lämpö, 12 VDC / 24 VDC Lämpötilavaroitin 12 VDC / 24 VDC, potentiaalivapaa vaihtokosketin. TYYPPI NIMI ICAS 300 T Lämpötilavaroitin 12 VDC / 24 VDC Järjestelmäsireeni sisäkäyttöön Varoittimia maksimi 8 kpl IMC-ME:n silmukkaan. Hälytysääni 85 db/3m. Koko d = 11 cm. TYYPPI NIMI ICAS 300 SIR Järjestelmäsireeni sisäkäyttöön Palovaroitinkeskus kahdella silmukalla 9 VDC tai 12 VDC valittavissa. 8 varoitinta kumpaankin silmukkaan. Potentiaalivapaa vaihtokosketin. Sireeni/vilkkuohjaus. TYYPPI NIMI ICAS IMC ME Palovaroitinkeskus kahdella silmukalla, 9 VDC tai 12 VDC valittavissa Varakäyttöakku 16 Ah TYYPPI NIMI ICAS IMC ME Varakäyttöakku 16 Ah

34 TURVAJÄRJESTELMÄT UTU POWEL Oy Optiset savuilmaisimet VdS Savuilmaisimet on testattu seuraavien normien mukaan: DIN EN 14604: (normi norm. palovaroittimille) ja DIN EN 54-7 (normi paloilmaisimille ammattikäyttöön) Toimintaperiaate Prosessoriohjatun savutunnistimen ja -ilmaisimen toiminta perustuu ympäristöystävälliseen valon sironnan periaatteeseen. Savukammioon tunkeutuva savu tunnistetaan ja sen perusteella aktivoidaan voimakas äänihälytys (85 db etäisyydellä 3 m). Hälytystilanteessa vilkkuvan punaisen LED-merkkivalon lisäksi tunnistimessa syttyy valkoinen yleisvalo (LED). Optiset savuilmaisimet VdS, paristolla 9 V Jännitesyöttö: 9 V alkaliparisto (toimitetaan ilmaisimen mukana) TYYPPI NIMI Pakkaus TG500A Savuilmaisin VdS, paristo 9V, valkoinen TG500B Savuilmaisin VdS, paristo 9V, hopea TG500C Savuilmaisin VdS, paristo 9V, ruskea 1 Optiset savuilmaisimet VdS, 230 V AC paristovarmennuksella Jännitesyöttö: 230 V~ ja varmennus 9 V alkaliparistolla (toimitetaan ilmaisimen mukana) TYYPPI NIMI Pakkaus TG501A Savuilmaisin VdS, 230 V AC, valkoinen TG501B Savuilmaisin VdS, 230 V AC, hopea TG501C Savuilmaisin VdS, 230 V AC, ruskea 1 Lämpöilmaisimet Lämpöimaisimet on testattu seuraavien normien mukaan: DIN EN 54-5 (normi lämpöilmaisimille tulipalojen tunnistukseen) Toimintaperiaate Prosessoriohjatun lämpöilmaisimen toiminta perustuu nopean lämpötilan nousun mittaukseen. Mikäli huonetilan lämpötila nousee epänormaalisti tai lämpötila nousee välille 54 C - 70 C, aktivoidaan voimakas äänihälytys (85 db etäisyydellä 3 m). Hälytystilanteessa vilkkuvan punaisen LED-merkkivalon lisäksi tunnistimessa syttyy valkoinen yleisvalo (LED). Lämpöilmaisin VdS, 230 V AC TYYPPI NIMI Pakkaus TG531A Lämpöilmaisin VdS, 230 V AC, valkoinen 1 32

35 UTU POWEL Oy Asennus- ja relekannat savu- ja lämpöilmaisimille Ominaisuudet Asennus- ja relekantoihin voidaan liittää savu- ja lämpöilmaisia. Hälytystiedon ilmaisu saadaan ketjutettua riippumatta ilmaisimen tyypistä. Releasennuskantojen määrä vähentää yhtyeenketjutettavien ilmaisimien määrää (-1 ilmaisin /releasennuskanta). TYYPPI NIMI Pakkaus TPG580A Asennuskanta savu- ja lämpöilm., valkoinen TPG580B Asennuskanta savu- ja lämpöilm., alumiini TPG580C Asennuskanta savu- ja lämpöilm., ruskea TPG581 Relekortti asennuskannoille TPG580x TPG582A Releasennuskanta savu- ja lämpöilm., valkoinen 1 TURVAJÄRJESTELMÄT 33

36 TURVAJÄRJESTELMÄT CSx75-keskukset CSX75-vahtipaketit , -76 TYYPPI NIMI CS275-VAHTIPAKETTI CS275-keskus, LCD-käyttölaite, 2xEV100PI-IR, mg, optinen savuilmaisin, AS210N-sireeni, akku CS375-VAHTIPAKETTI CS375-keskus, LCD-käyttölaite, 2xEV100PI-IR, mg, optinen savuilmaisin, AS210N-sireeni, akku CSX75-murtohälytinkeskukset TYYPPI NIMI CS275SPSC 6-16 silmukan keskus, pieni polykarbonaattikotelo, muuntaja CS375SC 8-24 silmukan keskus, polykarbonaattikotelo, muuntaja CS575SC 8-48 silmukan keskus, polykarbonaattikotelo, muuntaja CSX75-käyttölaitteet TYYPPI NIMI CS5500 LCD-näppäimistö, suomenkielinen valikko CS1700 Etälukija, ulko- ja sisäkäyttöön (CS375SC ja CS575SC) ATS1477 Etätunniste, avaimenperämalli, ohut (10 kpl pakkaus), yht. sopiva CS1700-lukijaan CS1750 Etälukija, sisäkäyttöön (CS275MSC, CS375SC ja CS575SC) TAG1750 Etätunniste, avaimenperämalli, painettu sarjanumero, vain CS1750-lukijaan CSX75-lisälaitteet TYYPPI NIMI CS5003 UDX - ohjelmointiohjelma sis. lisenssin, suomenkielinen CS208 8-silmukan laajennuskortti, pelkkä piirikortti CS208H 8-silmukan laajennuskortti, koteloitu CS silmukan laajennuskortti, pelkkä piirikortti CS535 Puheviestimoduuli CS7002 GSM/GPRS-moduuli, mm. tekstiviestiohjaukset RX8I4CA-pcb Radiovastaanotin 433 MHz 8-kanavainen, pelkkä piirikortti RX16I4CA-pcb Radiovastaanotin 433 MHz 16-kanavainen, pelkkä piirikortti Langattomat ilmaisimet 433 MHz Yhteensopiva CSX75-sarjan keskuksiin , TYYPPI NIMI RF320I4-N Langaton magneettikosketin / yleismallinen lähetin RF310I4 Langaton magneettikosketin, uppoasennus RF352I4 Kaksipainikkeinen kauko-ohjain, hätäpainikkeeksi, päälle-/poiskytkentään RF354I4 Nelipainikkeinen kauko-ohjain, hätäpainikkeeksi, päälle-/poiskytkentään RF356I4 Vesitiivis rannekepainike RF360I4 Vesitiivis hätäpainike, kaulariipusmalli RF425I4 EV425-infrapunailmaisin, RF 433 MHz RF425I4PI EV425-infrapunailmaisin, RF 433 MHz, lemmikkiominaisuus RF572NSTI4 Optinen savu- ja lämpöilmaisin RF903I4 Kuunteleva lasinrikkoilmaisin 433 Mhz GSM-siirtolaite TYYPPI NIMI TS100T Dualtech GSM-terminaali, puhelinlinjan varmistus, SMS-viestit, releen etäohjaus. Yhteensopiva kaikkien robottipuhelimella varustettujen hälytinkeskuksien kanssa.

37 LIIKEILMAISIMET , GE:n ilmaisimissa käytetään turvamarkkinoiden kehittyneintä peilitekniikkaa. Patentoitu peilitekniikka yhdistettynä edistykselliseen signaalinkäsittelyyn tekee GE:n ilmaisimista luotettavia kaikissa olosuhteissa antaen paremman tunnistusherkkyyden ja luotettavan tunnistuksen. GE:n ainutlaatuinen peilitekniikka luo yhtenäisiä valvontaverhoja sekä estää ilmaisimen alapuolella toimimisen. Ilmaisin ei missään vaiheessa jätä tunnistamatta kohdetta valvonta-alueella. GE:n ilmaisimet on hyväksytty EN50131-standardin mukaisesti luokkaan 2 tai 3. Liikeilmaisimet IR (Peilitekniikka) TYYPPI NIMI EV m, 5 valvontaverhoa, ryömintäkeila EV100PI 10 m, 5 valvontaverhoa, ryömintäkeila, PET-versio EV m, 7 valvontaverhoa, ryömintäkeila EV m, 9 valvontaverhoa, ryömintäkeila, 3Brid-tekniikka EV1012PI 12 m, 9 valvontaverhoa, ryömintäkeila, 3Brid-tekniikka, PET-versio EV1012AM 12 m, 9 valvontaverhoa, ryömintäkeila, 3Brid-tekniikka, Antimasking EV m, 11 valvontaverhoa, ryömintäkeila, 3Brid-tekniikka EV1116AM 16 m, 11 valvontaverhoa, ryömintäkeila, 3Brid-tekniikka, Antimasking VE735 20/60 m, 11 valvontakeilaa, NC-rele, hälytysmuisti, patentoitu Pyro-sensori VE735AM 20/60 m, 11 valvontakeilaa, Antimasking, NC-rele, hälytysmuisti VE710 Lasersädetyökalu pitkän valvontamatkan säätämiseen VE-ilmaisimissa TURVAJÄRJESTELMÄT Liikeilmaisimet DUAL (IR/mikroaalto) TYYPPI NIMI DD100 IR/MA-ilmaisin, 10 m 86º, 5 valvontakeilaa DD100PI IR/MA-ilmaisin, 10 m 86º, 5 valvontakeilaa, PET-versio , -83 Asennusteline GE:n ilmaisimille TYYPPI NIMI SB02 Kevyt asennusteline EV-liikeilmaisimelle , Kattoilmaisimet, 360 TYYPPI NIMI EV669 Kattoilmaisin, 360º, Ø 20 m valvonta-alue, asennuskorkeus max 5 m DD669 Kattoilmaisin, Mikroaalto/IR, 360º, Ø 20 m valvonta-alue DD669AM Kattoilmaisin, Mikroaalto/IR, Antimasking, 360º, Ø 20 m valvonta-alue Palo- ja lämpöilmaisimet TYYPPI NIMI DP721R Optinen savuilmaisin, hälytysmuisti, itsediagnostiikka, relelähtö DP721RTA Optinen savu-/lämpöilmaisin, automaattikuittaus, relelähtö DT713-5R Lämpöilmaisin 60,5 ºC, relelähtö DB702 Asennuspohja kaikille DP- ja DT-ilmaisimille COE Häkävaroitin Safeair, 12 VDC 35

38 TURVAJÄRJESTELMÄT Sireenit ja magneettikoskettimet TYYPPI NIMI AS210N Sisäsireeni 103 db, kansisuojattu AS306 Torvimallinen ulkosireeni, 110 db, roiskevesitiivis, musta SE1072 Ulkosireeni metallikotelolla, kansisuojattu Puuoven uppokoskettimet ø 0,95 cm N Kiinnitys ruuveitta, valkoinen, kosketinväli 1,27 cm Oviportti- ja nosto-ovikoskettimet A-L Avautuva kosketintieto, 43 cm johtosuojus, kosketinväli 7,62 cm Puuoven pinta-asennuskoskettimet TW-N Avautuva kosketintieto, valkoinen, kosketinväli 3,18 cm Metallioven pinta-asennuskoskettimet T-N Avautuva kosketintieto, valkoinen, kosketinväli 3,18 cm Kytkentärasiat ja akku TYYPPI NIMI ES058W 7-nastainen, kansisuojattu, valkoinen, mitat: 80x24x18 mm ES060W 24-nastainen, kansisuojattu, valkoinen, mitat: 130x103x44 mm Lyijyhyytelöakku CT-Leader 12 V 7, 2 Ah kameravalvonta Kameravalvontapaketti TYYPPI NIMI Digia-Kit Kameravalvontapaketti, sis. Digia-tallentimen 4-kan, 160 Gt, 2 kpl TIR-600-sarjan kameraa, 15 TFT-näytön, 25 metrin jatkokaapelit ja virtalähteen kameroille , Kamerat TYYPPI NIMI GEC-sarjan kamerat UVC-EVRDN-HR-P Väri/mv-kamera, 540jv, 0,5/0,05lux/F1.2, BNC ja parikaapelilähetin, 12VDC/24VAC UVC-EVR2DN-HR-P Väri/mv-kamera, 540jv, 0,5/0,05lux/F1.2, BNC ja parikaapelilähetin, VAC Värikamerat TVC-KDB-MR-P 1/3" 480-jv, 0,5lux/F1.2, värikamera, PAL, 12VDC-24VAC, "Pikkumusta" KTC-815CP 1/3'' 480 juovaa, 0,5 lx/f1.2, värikamera, PAL, 12 VDC-24VAC KTC-816CP 1/3'' 480 juovaa, 0,5 lx/f1.2, värikamera, PAL, VAC Väriputkikamerat TIR-sarjan kamerat sis. virtalähteen ja asennusjalan TIR jv, 6 mm, 0,5 / 0 lx, väri / mv-kamera, LED-valot 10 m, IP68, 12 VDC TIR jv, 4,3 mm, 0,5 / 0 lx, väri / mv-kamera, LED-valot 10 m, IP68, 12 VDC TIR jv, 4,3 mm, 0,5 / 0 lx, väri / mv-kamera, LED-valot 10 m, IP68, 12 VDC TIR jv, 6 mm, 0,5 / 0 lx, väri / mv-kamera, LED-valot 10 m, IP68, 12 VDC T25-EXT Jatkokaapeli 25 m, TIR -sarjan kameroihin 36

39 TYYPPI NIMI TruVision Kamerat IR-valolla TVD-TIR-SR-P IR-kupukamera, 380 jv, 4,3 mm, 0,4/0,0 lux, IR-valot 10 m, IP67, 12VDC TVD-TIR-MR-P IR-kupukamera, 480 jv, 3,5-8 mm, 0,3/0,0 lux, IR-valot 20 m, IP66, 12VDC TVD-TIR-HR-P IR-kupukamera, 530 jv, 3,5-8 mm, 0,3/0,0 lux, IR-valot 20 m, IP66, 12VDC TVC-BIR-MR-P IR-putkikamera, 480 jv, 3,5-12 mm, 0,3/0,0 lux, IR-valot 25 m, IP67, 24VAC/12VDC TVC-BIR-HR-P IR-putkikamera, 530 jv, 6-50 mm, 0,5/0,0 lux, IR-valot 55 m, IP67, 24VAC/12VDC TVC-BIR-WM Seinäasennusjalka Tru Vision -putkikameroille 2" Minidome-kamera, sisältää seinäasennustelineen MD2-1500EP 2" Mini-Dome, väri, 3,6 mm optiikka, 480-jv, 12 VDC 5" Minidome-kamerat, sisältää seinäasennustelineen DM-1500-VFA3P Vari-View Dome, 480-jv, väri, säädettävä mm, F1.5 autoiris, 12 VDC DM-1500-VFA9P Vari-View Dome, 480-jv, väri, säädettävä 9-22 mm, F2.0 autoiris, 12 VDC TURVAJÄRJESTELMÄT Sääsuojakotelot TYYPPI NIMI CHF270/IP66 Fliptop-kotelo 270 mm, IP66, 230 VAC, lämmitys, seinäasennusjalka CHF270/IP66/24VAC Fliptop-kotelo 270 mm, IP66, 230 V lämmitys, 24 V muuntaja, seinäasennus Asennusjalka TYYPPI NIMI CB mm kamerajalka sisäkäyttöön, valkoinen Optiikat TYYPPI NIMI YV2.8x2.8LA-SA2 2,8-8 mm / F T360 / CS-kierre / Direct Drive-ohjaus YV10x5B-SA mm / F1.3 - T360, CS-kierre YV2.7x2.9LR4D-SA2 2,9-8 mm / F0.95, CS-kierre, auto iris -optiikka, IR-korjattu YV5x2.7R4B-SA2 2,7-13,5 mm / F1.3 - T360, CS-kierre, auto iris -optiikka, IR-korjattu YV10x5R4A-SA mm / F1.6 - T360 CS-kierre, auto iris -optiikka, IR-korjattu DIGIA2-sarjan digitaalitallentimet TYYPPI NIMI DIGIA EA 4-kanavainen, 160 Gb, MPEG4, Ethernet- ja USB-2-liitäntä DIGIA EA 9-kanavainen, 160 Gb, MPEG4, Ethernet- ja USB-2-liitäntä DIGIA EA 16-kanavainen, 160 Gb, MPEG4, Ethernet- ja USB-2-liitäntä TVR-10 digitaalitallennin TYYPPI NIMI TVR EA 4-kanavainen, 250 Gt. H.264-pakkaus, ethernet-liitäntä ja selainyhteys, sis. hiiri- ja IR-kauko-ohjaimen Valvontamonitorit TYYPPI NIMI GEL-15DVB TruVision LCD 15" valvontamonitori, video-/pc-liitäntä, XGA 1024x GEL-17DVB TruVision LCD 17" valvontamonitori, video-/pc-liitäntä, SXGA 1280x GEL-19DVB TruVision LCD 19" valvontamonitori, video-/pc-liitäntä, SXGA 1280x

40 TURVAJÄRJESTELMÄT Esimerkkijärjestelmä omakotitaloon u TALLENNIN numero Laite/ kuvaus Kpl 72 TALLENNIN KAMERA GEL-17DVB 17" LCD-monitori TVD-TIR-HR-P Kupukamera ulkotiloihin. Kamera vaatii ulkopuolisen 12Vcd virtalähteen! TVR EA Digitaalitallennin 250Gb, 4-kanavaa RIKOSILMOITIN CS275-keskuslaite sisältää robottipuhelimen ja muuntajan Akku 12V7,2 Ah CS5500 LCD-näppäimistö U AS210N-sisäsireeni AS306-ulkosireeni Aritech EV100PI-infrapunailmaisin immuuni alle 20 kg:n lemmikkieläimille 1085T-N magneettikosketin pinta-asennus 2 3 LISÄLAITTEET: DP721 -optinen paloilmaisin DB702 asennuspohja paloilmaisimelle DT713-5R-lämpöilmaisin DB702 asennuspohja lämpöilmaisimelle CS 1450-kosteusilmaisin WN106 6-johtiminen kaapeli CS7002-GSM/GPRS-moduuli Sentrol R5815NT-lasinrikkoilmaisin CS535-puheviestimoduuli 240-COE häkäilmaisin RX814CA-pcb 8-kanavainen radiovastaanotin 433 Mhz Kts. kuvastosta langattomat ilmaisimet
