4 Automaatiokaapelit Sisäkäyttö Ulkokäyttö Maahan asennus Palonkestävä Palosuojaus Halogeeniton EMC-häiriösuojaus UV-kestoisuus Instrumentointikaapelit A B JAMAK A C JAMAK -C LSZH A A JAMAK ARM - 1 A B JAMAK ARM LSZH B B NOMAK B B NOMAK -E B C NOMAK -E LSZH A B DATAJAMAK A C DATAJAMAK-LSZH Merkinantokaapelit B-D B LONAK B-C A LONAK ARM D B KLM D C KLM-LSZH B B KLMA B C KLMA-LSZH B B MMSA B A MMVDMA Vertailuluokat A = hyvä, B = tyydyttävä, C = heikohko, D = huono Palosuojaus 1 = Itsestään sammuva (IEC ) 3 = nippuna itsestään sammuva (IEC ) 6 Automaatiokaapelit 7

5 Instrumentointikaapelit Parisuojattu instrumentointikaapeli Tyyppi JAMAK JAMAK - Kiinteät sisäasennukset, erinomainen häiriösuojauskyky - Automaatio - Instrumentointi - Prosessinohjaus - Äänentoistojärjestelmät - Soveltuu Maxi Termi -point kytkentöihin Johdin: kerrattu, tinattu kuparijohdin Eriste: PE Ryhmä: muovialumiininauhalla suojattu, kierretty pari, maadoitusjohdin ja numeronauha Suoja: muovialumiininauha, maadoitusjohdin Vaippa: harmaa LINYL-PVC SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus JAMAK mm kg/km m JAMAK 2x(2+1)x0,5 L , K JAMAK 2x(2+1)x0,5 L , S JAMAK 4x(2+1)x0,5 L , K JAMAK 4x(2+1)x0,5 L , S JAMAK 8x(2+1)x0,5 L K JAMAK 12x(2+1)x0,5 L K JAMAK 24x(2+1)x0,5 L K JAMAK 48x(2+1)x0,5 L K12 8 Automaatiokaapelit 9

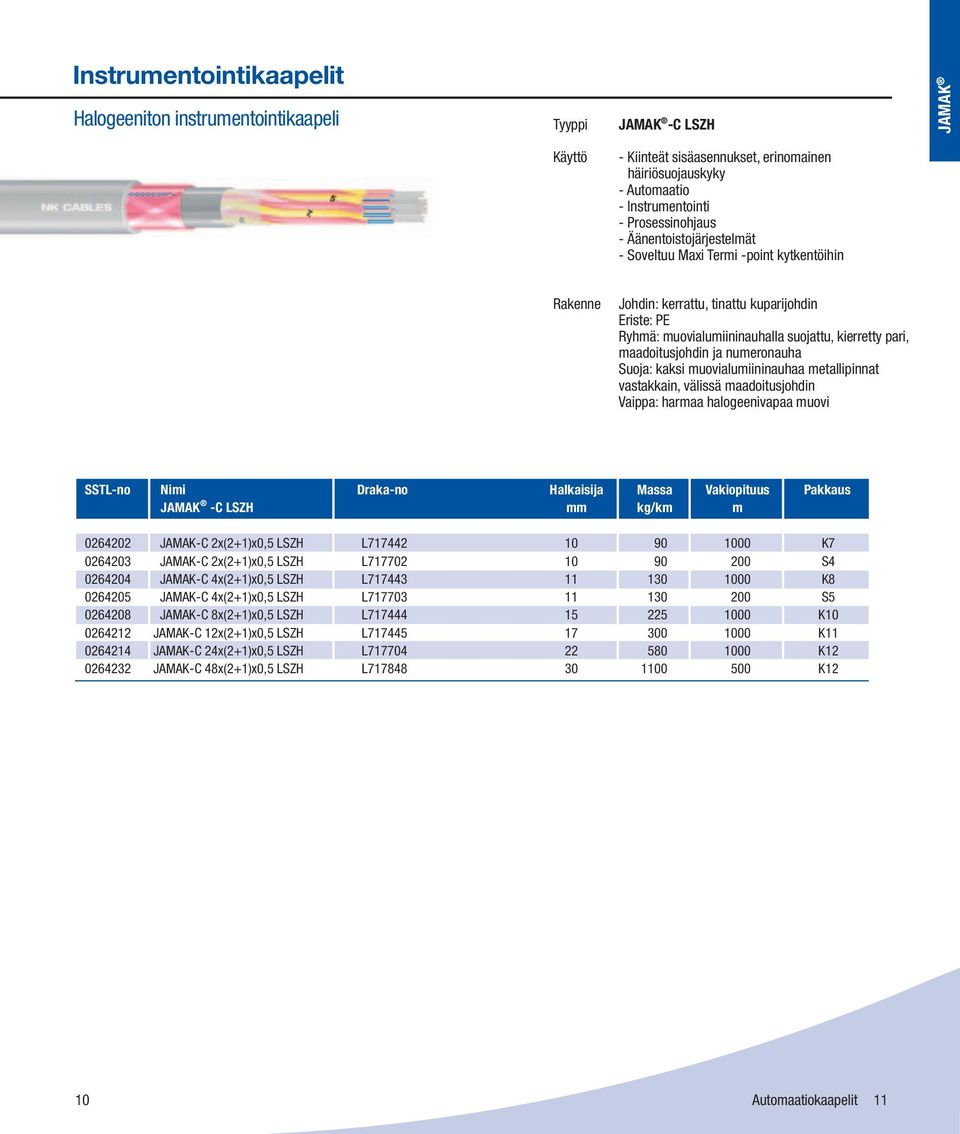

6 Instrumentointikaapelit Halogeeniton instrumentointikaapeli Tyyppi JAMAK -C LSZH JAMAK - Kiinteät sisäasennukset, erinomainen häiriösuojauskyky - Automaatio - Instrumentointi - Prosessinohjaus - Äänentoistojärjestelmät - Soveltuu Maxi Termi -point kytkentöihin Johdin: kerrattu, tinattu kuparijohdin Eriste: PE Ryhmä: muovialumiininauhalla suojattu, kierretty pari, maadoitusjohdin ja numeronauha Suoja: kaksi muovialumiininauhaa metallipinnat vastakkain, välissä maadoitusjohdin Vaippa: harmaa halogeenivapaa muovi SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus JAMAK -C LSZH mm kg/km m JAMAK-C 2x(2+1)x0,5 LSZH L K JAMAK-C 2x(2+1)x0,5 LSZH L S JAMAK-C 4x(2+1)x0,5 LSZH L K JAMAK-C 4x(2+1)x0,5 LSZH L S JAMAK-C 8x(2+1)x0,5 LSZH L K JAMAK-C 12x(2+1)x0,5 LSZH L K JAMAK-C 24x(2+1)x0,5 LSZH L K JAMAK-C 48x(2+1)x0,5 LSZH L K12 10 Automaatiokaapelit 11

7 Instrumentointikaapelit Teräsnauha-armeerattu instrumentointikaapeli Tyyppi JAMAK ARM JAMAK - Kiinteät ulkoasennukset - Automaatio - Instrumentointi - Prosessinohjaus - Äänentoistojärjestelmät - Soveltuu Maxi Termi -point kytkentöihin JAMAK ARM sopii erityisesti digitaalisten ja pienitasoisten analogisten signaalien siirtoon. Mekaanisen suojan lisäksi armeeraus antaa lisäsuojaa myös induktiivisia häiriöitä vastaan. Vaippa Johdin: kerrattu, tinattu kuparijohdin Eriste: PE Ryhmä : muovialumiininauhalla suojattu, kierretty pari, maadoitusjohdin ja numeronauha Suoja: muovialumiininauha, maadoitusjohdin Välivaippa: harmaa LINYL-PVC Armeeraus: kierretty teräsnauha Musta PVC Saatavilla myös halogeenittomia JAMAK ARM LSZH -tuotteita SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus JAMAK ARM mm kg/km m JAMAK ARM 4x(2+1)x0,5 L K JAMAK ARM 8x(2+1)x0,5 L K JAMAK ARM 12x(2+1)x0,5 L K JAMAK ARM 24x(2+1)x0,5 L K JAMAK ARM 48x(2+1)x0,5 L K18 12 Automaatiokaapelit 13

8 Instrumentointikaapelit Parikierretty instrumentointikaapeli Tyyppi NOMAK - Kiinteät sisäasennukset - Automaatio - Instrumentointi - Prosessinohjaus - Soveltuu Maxi Termi -point kytkentöihin Johdin: kerrattu, tinattu kuparijohdin Eriste: PVC-muovi Ryhmäys: numerokoodattu kierretty pari Suoja: muovialumiininauha, maadoitusjohdin Vaippa: harmaa LINYL-PVC NOMAK SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus NOMAK mm kg/km m NOMAK 2x2x0,5+0,5 L , K NOMAK 2x2x0,5+0,5 L , S NOMAK 4x2x0,5+0,5 L , K NOMAK 4x2x0,5+0,5 L , S NOMAK 8x2x0,5+0,5 L K NOMAK 12x2x0,5+0,5 L K NOMAK 24x2x0,5+0,5 L K NOMAK 48x2x0,5+0,5 L K14 14 Automaatiokaapelit 15

9 Instrumentointikaapelit Parikierretty instrumentointikaapeli Tyyppi NOMAK -E - Kiinteät sisäasennukset - Automaatio - Instrumentointi - Prosessinohjaus - Soveltuu Maxi Termi -point kytkentöihin Johdin: kerrattu, tinattu kuparijohdin Eriste: PVC-muovi Ryhmäys: värikoodattu kierretty pari Suoja: muovialumiininauha, maadoitusjohdin Vaippa: harmaa LINYL-PVC NOMAK Saatavilla myös halogeenittomia, NOMAK -E LSZH -tuotteita SSTL-no Nimi Draka-no Halkaisija Paino Vakiopituus Pakkaus NOMAK -E mm kg/km m NOMAK-E 2x2x0,5+0,5 L , K NOMAK-E 4x2x0,5+0,5 L , K NOMAK-E 8x2x0,5+0,5 L K NOMAK-E 12x2x0,5+0,5 L K NOMAK-E 24x2x0,5+0,5 L K11 16 Automaatiokaapelit 17

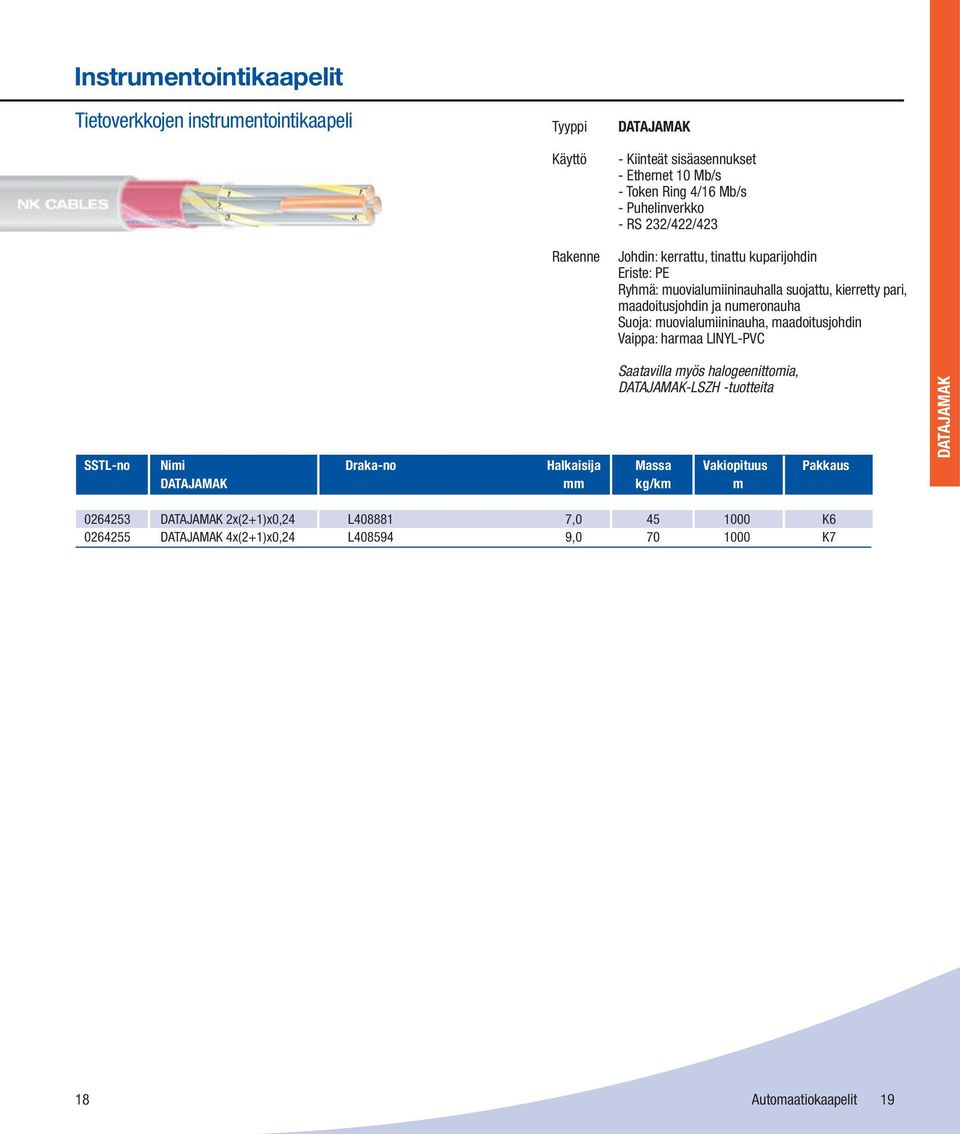

10 Instrumentointikaapelit Tietoverkkojen instrumentointikaapeli Tyyppi DATAJAMAK - Kiinteät sisäasennukset - Ethernet 10 Mb/s - Token Ring 4/16 Mb/s - Puhelinverkko - RS 232/422/423 Johdin: kerrattu, tinattu kuparijohdin Eriste: PE Ryhmä: muovialumiininauhalla suojattu, kierretty pari, maadoitusjohdin ja numeronauha Suoja: muovialumiininauha, maadoitusjohdin Vaippa: harmaa LINYL-PVC Saatavilla myös halogeenittomia, DATAJAMAK-LSZH -tuotteita SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus DATAJAMAK mm kg/km m DATAJAMAK DATAJAMAK 2x(2+1)x0,24 L , K DATAJAMAK 4x(2+1)x0,24 L , K7 18 Automaatiokaapelit 19

11 Merkinantokaapelit Kiinteistöautomaatiokaapeli Tyyppi LONAK - Kiinteät sisäasennukset - LON-verkon kaapeloinnit - Kiinteistöautomaatiokaapelointi Johdin: LONAK 2 x 1,3: kerrattu, tinattu kuparijohdin 1,3 mm 2 LONAK 2 x 2 x 0,65: kuparilanka 0,65 mm LONAK 2 x 2 x 0,8: kuparilanka 0,8 mm Eriste: PVC-muovi Ryhmäys: LONAK 2 x 1,3: kierretty pari LONAK 2 x 2 x 0,65: kierretty pari LONAK 2 x 2 x 0,8: nelikierre Suoja: LONAK 2 x 2 x 0,65 ja 2 x 2 x 0,8: muovialumiininauha, maadoitusjohdin Vaippa: harmaa LINYL-PVC SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus LONAK mm kg/km m LONAK 2x1,3 L , K LONAK 2x2x0,65 L , S LONAK 2x2x0,8 L , K6 Armeerattu kiinteistöautomaatiokaapeli Tyyppi LONAK ARM LONAK - Kiinteät ulkoasennukset - LON-verkon kaapeloinnit - Kiinteistöautomaatiokaapelointi Johdin: kerrattu, tinattu kuparijohdin 1,3 mm 2 Eriste: PE-muovi Ryhmäys: kierretty pari Vaippa: harmaa LINYL-PVC Armeeraus: kierretty teräsnauha Vaippa: musta PVC SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus LONAK ARM mm kg/km m LONAK ARM 2x1,3 L K8 20 Automaatiokaapelit 21

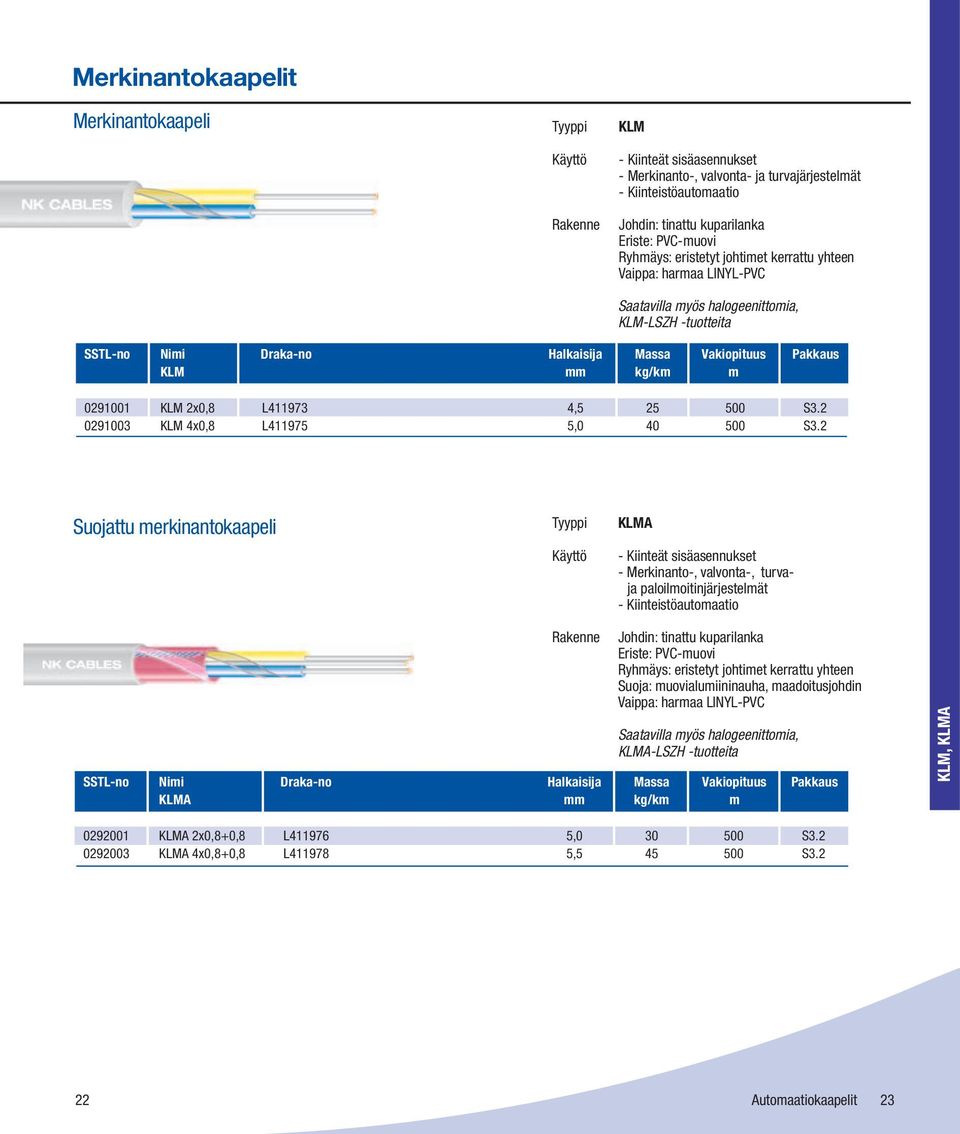

12 Merkinantokaapelit Merkinantokaapeli Tyyppi KLM - Kiinteät sisäasennukset - Merkinanto-, valvonta- ja turvajärjestelmät - Kiinteistöautomaatio Johdin: tinattu kuparilanka Eriste: PVC-muovi Ryhmäys: eristetyt johtimet kerrattu yhteen Vaippa: harmaa LINYL-PVC Saatavilla myös halogeenittomia, KLM-LSZH -tuotteita SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus KLM mm kg/km m KLM 2x0,8 L , S KLM 4x0,8 L , S3.2 Suojattu merkinantokaapeli Tyyppi KLMA - Kiinteät sisäasennukset - Merkinanto-, valvonta-, turvaja paloilmoitinjärjestelmät - Kiinteistöautomaatio Johdin: tinattu kuparilanka Eriste: PVC-muovi Ryhmäys: eristetyt johtimet kerrattu yhteen Suoja: muovialumiininauha, maadoitusjohdin Vaippa: harmaa LINYL-PVC Saatavilla myös halogeenittomia, KLMA-LSZH -tuotteita SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus KLMA mm kg/km m KLM, KLMA KLMA 2x0,8+0,8 L , S KLMA 4x0,8+0,8 L , S Automaatiokaapelit 23

13 Merkinantokaapelit Paloilmoituskaapeli Tyyppi MMSA - Kiinteät sisäasennukset - Merkinanto-, valvonta-, turva- ja paloilmoitinjärjestelmät - Kiinteistöautomaatio Johdin: tinattu kuparilanka Eriste: PVC-muovi Maasuoja: alumiininauha eristetyn johtimen päällä Ryhmäys: eristetyt johtimet kerrattu yhteen Vaippa: harmaa LINYL-PVC SSTL-no Nimi Draka-no Halkaisija Massa Vakiopituus Pakkaus MMSA mm kg/km m MMSA 4x0,8+0,8 L , K MMSA 12x0,8+0,8 L , K MMSA 20x0,8+0,8 L K7 Armeerattu paloilmoituskaapeli Tyyppi MMVDMA - Kiinteät ulkoasennukset - Merkinanto-, valvonta-, turva- ja paloilmoitinjärjestelmät - Kiinteistöautomaatio Johdin: tinattu kuparilanka Eriste: PVC-muovi Maasuoja: alumiininauha eristetyn johtimen päällä Kertaus: eristetyt johtimet kerrattu yhteen Välivaippa: harmaa LINYL-PVC Armeeraus: muovipinnoitettu korrugoitu teräsnauha Vaippa: musta PE SSTL-no Nimi Draka-no Halkaisija Paino Vakiopituus Pakkaus MMVDMA mm kg/km m MMVDMA 20x0,8+0,8 L K10 MMSA, MMVDMA 24 Automaatiokaapelit 25

14 Taivutussäteet Instrumentointikaapelit pienin suositeltava asennus- lopullisessa asennuksessa nopeuskerroin alin suositeltava taivutussäde vedossa kertataivutuksena asennuslämpötila JAMAK 15 x D 10 x D 0,66-5 JAMAK -C LSZH 15 x D 10 x D 0,66-5 JAMAK ARM 15 x D 10 x D 0,66-5 JAMAK ARM LSZH 15 x D 10 x D 0,66-5 NOMAK 15 x D 10 x D 0,60-5 NOMAK -E 15 x D 10 x D 0,60-5 NOMAK -E LSZH 15 x D 10 x D 0,60-5 DATAJAMAK 15 x D 10 x D 0,66-5 DATAJAMAK-LSZH 15 x D 10 x D 0,66-5 Merkinantokaapelit pienin suositeltava asennus- lopullisessa asennuksessa nopeuskerroin alin suositeltava taivutussäde vedossa kertataivutuksena asennuslämpötila LONAK 15 x D 10 x D 0,55-5 LONAK ARM 15 x D 10 x D 0,55-5 KLM 15 x D 10 x D -5 KLM-LSZH 15 x D 10 x D -5 KLMA 15 x D 10 x D -5 KLMA-LSZH 15 x D 10 x D -5 MMSA 15 x D 10 x D -5 MMVDMA 15 x D 10 x D -5 D = ulkohalkaisija 26 Automaatiokaapelit 27 Lisätietoja

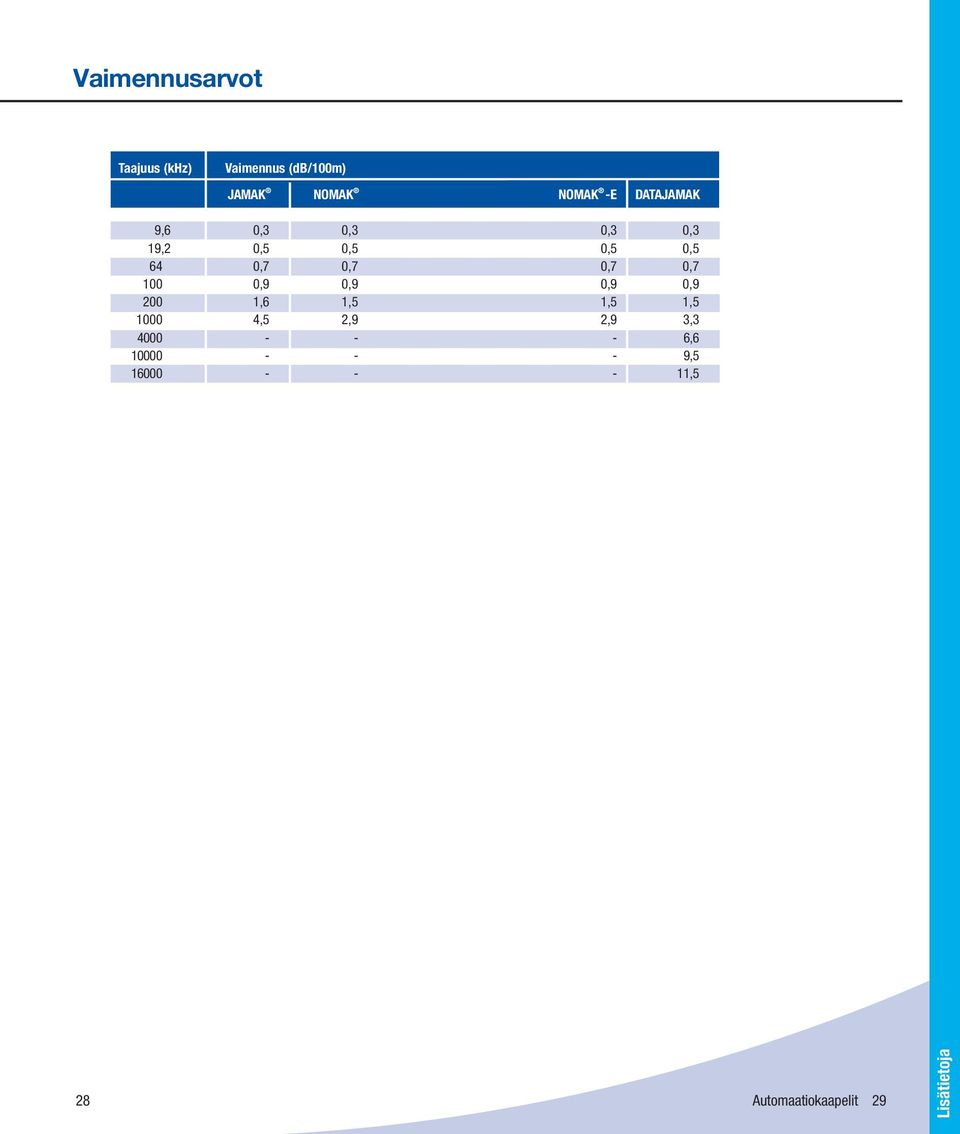

15 Vaimennusarvot Taajuus (khz) Vaimennus (db/100m) JAMAK NOMAK NOMAK -E DATAJAMAK 9,6 0,3 0,3 0,3 0,3 19,2 0,5 0,5 0,5 0,5 64 0,7 0,7 0,7 0, ,9 0,9 0,9 0, ,6 1,5 1,5 1, ,5 2,9 2,9 3, , , ,5 28 Automaatiokaapelit 29 Lisätietoja

16 Kelan nimi: K6 K7 K8 K9 K10 K11 K12 K14 K-keloille sopivat kaapelimäärät (m) Rumpu halkaisija (mm) Laipan halkaisija (mm) Sisä leveys (mm) Vapaa tila (mm) Kelan kuormitettavuus (kg) Keskireikä (mm) Valitse kela valokaapeleille niin että rummun halkaisija on vähintään 40 kertaa kaapelin halkaisija. Kaapelin Ø/mm K6 K7 K8 K9 K10 K11 K12 K Automaatiokaapelit 31 Lisätietoja kaapeleista

17 Kelan nimi: K16 K18 K20 K21 K22 K24 K26 K28 K-keloille sopivat kaapelimäärät (m) Rumpu halkaisija (mm) Laipan halkaisija (mm) Sisä leveys (mm) Vapaa tila (mm) Kelan kuormitettavuus (kg) Keskireikä (mm) Valitse kela valokaapeleille niin että rummun halkaisija on vähintään 40 kertaa kaapelin halkaisija. Kaapelin Ø/mm K16 K18 K20 K21 K22 K24 K26 K Automaatiokaapelit 33 Lisätietoja kaapeleista

18 Kaapelin Ø/mm Kelatyyppi 5C/m 6C/m 7E/m 8E/m 9F/m 11G/m 13G/m 15G/m 16L/m 18M/m 20P/m 22P/m Keloille sopivat kaapelimäärät Automaatiokaapelit 35 Lisätietoja

19 Mitat ja painot Kelatyyppi Kelan mitat/mm SSTL-no A B C D E Paino kg D B E C A K K K K K K K K K K K K K K K K K K C C E E F FV G GV G G L M P P P P U W Y Z OPG OPG OPG Automaatiokaapelit 37 Lisätietoja
