1 UUDET CAVEL KOAKSIAALIKAAPELIT 2017 Laatuantenni Oy toimii aktiivisten ja passiivisten antennijärjestelmien, antennikaapeleiden, kuitulaitteiden, mittalaiteiden ja projektien laitteiden sekä päätelaitteiden maahantuojana ja tukkuliikkeenä. Omat toimitilat sijaitsevat Pukinmäessä Helsingissä.

2 RP65B PVC/250 Kaksoissuojattu koaksiaalikaapeli PVC ulkovaipalla Snro: (RP65B/250) korvaa tuotteen (AL102A TSA/250) Valkoinen PVC ulkovaippa, sisäasennuksiin Kelakoko 250 m Vaimennus 18.8 db / MHz Korkea Suojausvaimennus A+ eli SA: MHz 95 db Kaksoissuojattu: Al/Pet liimattu folio ja Al punos 43 % peittoasteella Sisälanka Ø 1.0 mm Cu, PEG sisäeriste Ø 4.8 mm, ulko Ø 6.6 mm Samat liittimet sopivat RP65B kaapeliin kuin korvattavaan AL102A TSA/250 Liittimet mm: (F ), (F 56 CX3 7.0 QM), (FL 75/6.7 CMP), (F 56 CX3 7.0 QM SHORT)

3 DG61B PVC Kaksoissuojattu koaksiaalikaapeli PVC ulkovaipalla Snro: (DG61B PVC/100) korvaa tuotteen (AL112 TSA/100) Snro: (DG61B PVC/250) korvaa tuotteen (AL112 TSA/250) Snro: (DG61B PVC/500) korvaa tuotteen (AL112 TSA/500) Valkoinen PVC ulkovaippa, sisäasennuksiin Kelakoot: 100 m, 250 m ja 500 m Vaimennus 18.8 db / MHz Suojausvaimennus A eli SA: MHz 85 db Kaksoissuojattu: Al/Pet/Sur liimattu folio ja CuSn punos 45 % peittoasteella Sisälanka Ø 1.0 mm Cu, PEG sisäeriste Ø 4.75 mm, ulko Ø 6.6 mm Samat liittimet sopivat DG61B PVC kaapeliin kuin korvattavaan AL 112 TSA Liittimet mm: (F ), (F 56 CX3 7.0 QM), (FL 75/6.7 CMP), (F 56 CX3 7.0 QM SHORT)

4 DG61 ZHB Kaksoissuojattu koaksiaalikaapeli ZH ulkovaipalla Snro: (DG61 ZHB/250) korvaa tuotteen (AL112 TSHFA/250) Snro: (DG61 ZHB/500) uusi kelakoko tuotevalikoimaan Valkoinen LSZH ulkovaippa, sisä ja ulkoasennuksiin. UV säteilyn kestävä vesitiivis ulkovaippa Kelakoot: 250 m ja 500 m Vaimennus 18.8 db / MHz Suojausvaimennus A eli SA: MHz 85 db Kaksoissuojattu: Al/Pet/Sur liimattu folio ja CuSn punos 45 % peittoasteella Sisälanka Ø 1.0 mm Cu, PEG sisäeriste Ø 4.75 mm, ulko Ø 6.6 mm Nippupolttotestattu kaapeli Samat liittimet sopivat DG61 ZHB kaapeliin kuin korvattavaan AL 112 TSHFA Liittimet mm: (F ), (F 56 CX3 7.0 QM), (FL 75/6.7 CMP), (F 56 CX3 7.0 QM SHORT)

5 RP115PE Kaksoissuojattu maakaapeli PE ulkovaipalla Snro: (RP115PE) korvaa tuotteen (AL117 TSA) Musta PE ulkovaippa ulkoasennukseen tai maakaapeliksi Kelakoko 500 m Vaimennus 11.9 db / MHz Suojausvaimennus A eli SA: MHz 85 db Kaksoissuojattu: Al/Pet/Sur liimattu folio ja Al punos 49 % peittoasteella Sisälanka Ø 1.63 mm Cu, PEG sisäeriste Ø 7.20mm, ulko Ø 10.1 mm Samat liittimet sopivat RP115PE kaapeliin kuin korvattavaan AL 117 TSA Liittimet mm: (FM RG11 CX3 QM 10.5), (FM 32)

6 RP115B Kaksoissuojattu koaksiaalikaapeli PVC ulkovaipalla Snro: (RP115B) korvaa tuotteen (AL118 TSA) Valkoinen PVC ulkovaippa sisäasennuksiin Kelakoko 500 m Vaimennus 11.9 db / MHz Suojausvaimennus A eli SA: MHz 85 db Kaksoissuojattu: Al/Pet/Sur liimattu folio ja Al punos 49 % peittoasteella Sisälanka Ø 1.63 mm Cu, PEG sisäeriste Ø 7.20mm, ulko Ø 10.1 mm Samat liittimet sopivat RP115B kaapeliin kuin korvattavaan AL 118 TSA Liittimet mm: (FM RG11 CX3 QM 10.5), (FM 32)

7 RP115ZH Kaksoissuojattu koaksiaalikaapeli ZH ulkovaipalla Snro: (RP115ZH) korvaa tuotteen (AL119 TSHFA) Harmaa LSZH ulkovaippa, sisä ja ulkoasennuksiin. UV säteilyn kestävä vesitiivis ulkovaippa Kelakoko 500 m Vaimennus 11.9 db / MHz Suojausvaimennus A eli SA: MHz 85 db Kaksoissuojattu: Al/Pet/Sur liimattu folio ja Al punos 49 % peittoasteella Sisälanka Ø 1.63 mm Cu, PEG sisäeriste Ø 7.20mm, ulko Ø 10.1 mm Nippupolttotestattu kaapeli Samat liittimet sopivat RP115ZH kaapeliin kuin korvattavaan AL 119 TSHFA Liittimet mm: (FM RG11 CX3 QM 10.5), (FM 32)

8 DG11CU Kaksoissuojattu maakaapeli PE ulkovaipalla Snro: (DG11CU) korvaa tuotteen (CU117 PE) Musta PE ulkovaippa ulkoasennukseen tai maakaapeliksi Kelakoko 500 m Vaimennus 12.3dB / MHz Suojausvaimennus A eli SA: MHz 85 db Kaksoissuojattu: Cu/Pet folio ja Cu punos 46 % peittoasteella Sisälanka Ø 1.63 mm Cu, PEG sisäeriste Ø 7.20mm, ulko Ø 10.1 mm Samat liittimet sopivat DG11CU kaapeliin kuin korvattavaan CU 117 PE Liittimet mm: (FM RG11 CX3 QM 10.5), (FM 32)

9 KORVAAVUUSTAULUKKO AIKAISEMPI Snro ja tyyppi UUSI KORVAAVA Snro ja tyyppi Snro Tyyppi Snro Tyyppi AL 102A TSA/ RP65B PVC/ AL 112 TSA/ DG61B PVC/ AL 112 TSA/ DG61B PVC/ AL 112 TSA/ DG61B PVC/ AL 118 TSA RP115B 100 m HF kaapeli poistuu valikoimasta. Tilalle 500 m kela / AL 112 TSHFA/ AL 112 TSHFA/ DG61 ZHB/250 UUTUUS > DG61 ZHB/ AL 119 TSHFA RP115ZH AL 117 TSA RP115PE CU 117 PE DG11CU

10 Jo aiemmin valikoimassa olleet kaapelimallit

11 RP705B PVC Kaksoissuojattu koaksiaalikaapeli PVC ulkovaipalla Snro: (RP705B PVC/250) Snro: (RP705B PVC/500) Valkoinen PVC ulkovaippa, sisäasennuksiin Kelakoot: 250 m ja 500 m Vaimennus 17.2 db / MHz Korkea Suojausvaimennus A+ eli SA: MHz 95 db Kaksoissuojattu: Al/Pet folio ja Al punos 43 % peittoasteella Sisälanka Ø 1.13 mm Cu, PEG sisäeriste Ø 4.8 mm, ulko Ø 6.8 mm Liittimet mm: (F ), (F 56 CX3 7.0 QM), (FL 75/6.7 CMP), (F 56 CX3 7.0 QM SHORT)

12 RP705 ZHB Kaksoissuojattu koaksiaalikaapeli ZH ulkovaipalla Snro: (RP705 ZHB/250) Snro: (RP705 ZHB/500) Valkoinen LSZH ulkovaippa, sisä ja ulkoasennuksiin. UV säteilyn kestävä vesitiivis ulkovaippa Kelakoot: 250 m ja 500 m Vaimennus 17.2 db / MHz Korkea Suojausvaimennus A+ eli SA: MHz 95 db Kaksoissuojattu: Al/Pet folio ja Al punos 43 % peittoasteella Sisälanka Ø 1.13 mm Cu, PEG sisäeriste Ø 4.8 mm, ulko Ø 6.8 mm Nippupolttotestattu kaapeli Liittimet mm: (F ), (F 56 CX3 7.0 QM), (FL 75/6.7 CMP), (F 56 CX3 7.0 QM SHORT)

13 RP705P PE/100 Kaksoissuojattu koaksiaalikaapeli PE ulkovaipalla Snro: (RP705P PE/100) Musta PE ulkovaippa ulkoasennukseen Kelakoko 100 m Vaimennus 17.2 db / MHz Korkea Suojausvaimennus A+ eli SA: MHz 95 db Kaksoissuojattu: Al/Pet folio ja Al punos 43 % peittoasteella Sisälanka Ø 1.13 mm Cu, PEG sisäeriste Ø 4.8 mm, ulko Ø 6.8 mm Liittimet mm: (F ), (F 56 CX3 7.0 QM), (FL 75/6.7 CMP), (F 56 CX3 7.0 QM SHORT)

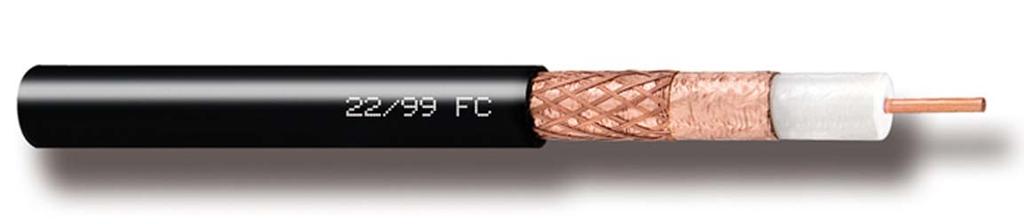

14 22/99FC Kaksoissuojattu maakaapeli PE ulkovaipalla Snro: (22/99FC) Musta PE ulkovaippa ulkoasennukseen tai maakaapeliksi Kelakoko 500 m Vaimennus 9.1 db / MHz Suojausvaimennus A eli SA: MHz 85 db Kaksoissuojattu: Cu/Pet folio ja Cu punos 55 % peittoasteella Sisälanka Ø 2.20 mm Cu, PEG sisäeriste Ø 9.90mm, ulko Ø 12.7 mm F urosliitin (FM 13)

15 22/99ZH Kaksoissuojattu koaksiaalikaapeli ZH ulkovaipalla Snro: (22/99ZH) Harmaa LSZH ulkovaippa, sisä ja ulkoasennuksiin. UV säteilyn kestävä vesitiivis ulkovaippa Kelakoko 500 m Vaimennus 9.1dB / MHz Suojausvaimennus A eli SA: MHz 85 db Kaksoissuojattu: Cu/Pet folio ja Cu punos 55 % peittoasteella Sisälanka Ø 2.20 mm Cu, PEG sisäeriste Ø 9.90mm, ulko Ø 12.7 mm Nippupolttotestattu kaapeli F urosliitin (FM 13)

16 27/115FC Kaksoissuojattu maakaapeli PE ulkovaipalla Snro: (27/115FC) Musta PE ulkovaippa ulkoasennukseen tai maakaapeliksi Kelakoko 500 m Vaimennus 7.7 db / MHz Suojausvaimennus A+ eli SA: MHz 95 db Kaksoissuojattu: Cu/Pet folio ja Cu punos 52 % peittoasteella Sisälanka Ø 2.70 mm Cu, PEG sisäeriste Ø 11.50mm, ulko Ø 15.0 mm F urosliitin (FM 44)

17 27/115ZH Kaksoissuojattu koaksiaalikaapeli ZH ulkovaipalla Snro: (27/115ZH) Harmaa LSZH ulkovaippa, sisä ja ulkoasennuksiin. UV säteilyn kestävä vesitiivis ulkovaippa Kelakoko 500 m Vaimennus 7.7 db / MHz Suojausvaimennus A+ eli SA: MHz 95 db Kaksoissuojattu: Cu/Pet folio ja Cu punos 52 % peittoasteella Sisälanka Ø 2.70 mm Cu, PEG sisäeriste Ø 11.50mm, ulko Ø 15.0 mm Nippupolttotestattu kaapeli F urosliitin (FM 44)

18 VSHD Kaksoissuojattu videovalvontakaapeli ZH ulkovaipalla Snro: (VSHD ) Sininen LSZH ulkovaippa, sisä ja ulkoasennuksiin. UV säteilyn kestävä vesitiivis ulkovaippa Kelakoko 500 m Vaimennus 2.5 db@ 5MHz / 100 m ja MHz/ 100 m Suojausvaimennus A eli SA: MHz 90 db Kaksoissuojattu: Al/Pet/Al folio ja CuSn punos 73 % peittoasteella Sisälanka Ø 0.7 mm Cu, PEG sisäeriste Ø 2.9 mm, ulko Ø 4.3 mm 2 kpl sähkökaapeli 0,75 mm2 Kaapelin koko sis. Koaksiaali ja sähkökaapelin 8.90 x 6.50 mm BNC urosliitin: / BNCM 60 CX3 MINI 4.5

19 LL50/48ZHN/250 Kaksoissuojattu 50 ohmin antennikaapeli ZH ulkovaipalla Snro: (LL50/48ZHN/250) Soveltuu DAS eli sisäverkon peittotuotteisiin sekä radioverkkoihin Musta LSZH ulkovaippa, sisä ja ulkoasennuksiin. UV säteilyn kestävä vesitiivis ulkovaippa Kelakoko 250 m Vaimennus: 12.7 db@ 900MHz, 18.9 db@1800 MHz ja 22.7 db@2500 MHz/100m Suojausvaimennus A+ eli SA: MHz 100 db ja MHz 105dB Kaksoissuojattu: Al/Pet/Al/Sur folio ja CuSn punos 83 % peittoasteella Sisälanka Ø 2.7 mm Cu, PEG sisäeriste Ø 7.2 mm, ulko Ø 10.3 mm N urosliitin: NM/50 201/50 AG/AG

20 Halogeenivapaat kaapelimme Halogeenittomat kaapelimme ovat turvasertifioituja. Halogeenittomat kaapelit on paloluokiteltu ja testattu alla olevien standardien mukaan: EN : Nippuna itsestään sammuva ja paloa levittämätön, paloluokka F4C EN : Yksistään itsestään sammuva ja paloa levittämätön, paloluokka F2 EN 61034: Vähäinen savunmuodostus EN 50267: Halogeeniton, savukaasujen alhainen syövyttävyys ISO : UV säteilyn kestävä (ASTM D2565) LSZH eli halogeenittomalla vaipalla olevat kaapelit soveltuvat käytettäväksi kaikissa kohteissa, joissa on korkea paloturvallisuusluokitus. LSZH vaipalla olevan kaapelin savunmuodostus on erittäin vähäistä eikä siitä muodostu myrkyllisiä kaasuja.

21 Halogeenivapaat kaapelimme UNI EN ISO 9001:2008 CERT. N 9125.ICON

22 Kysymyksiä?

23 Kiitos mielenkiinnosta Myynti tiimimme Pertti Kauko Jani Väisänen Otto Hartikainen Aimo Hujanen Mika Ruohonen Pasi Löppönen / Juha Karastie Sähköpostit: etunimi.sukunimi@laatuantenni.fi
