1 Jukka Ahoranta SÄHKÖASENNUSTEKNIIKKA HARJOITUSTYÖKIRJA Sanoma Pro Oy Helsinki I

2 Tiedustelut Sanoma Pro Oy, Helsinki puh sähköposti: Kustantaja: Sanoma Pro Oy 3., uudistettu painos, 2013 ISBN Toimitus: Tomi Uschanov, Pertti Vehkalahti Ulkoasu ja taitto: Jukka Ahoranta ja Seija Ahoranta Kansi: Timo Lagerkrans Kuvitus: Jukka Ahoranta Jukka Ahoranta ja Sanoma Pro Oy Tämä kirja on tehtäväkirja, joka on suojattu tekijänoikeuslailla (404/61). Tämän teoksen tai sen osan valokopiointi, skannaaminen tai muu digitaalinen kopiointi tai käyttö ja muuntelu on kokonaan kielletty. Kopioston kopiointiluvat eivät koske työ-, tehtävä- ja harjoituskirjoja. Lisätietoja luvista

3 SAATTEEKSI Tämä harjoituskirja muodostaa yhdessä Sähköasennustekniikka-oppikirjan kanssa yhtenäisiä ja käytännönläheisiä kokonaisuuksia sähköasennustekniikan perustöistä. Kirjan harjoitustyöt on ryhmitelty Sähköasennustekniikka-kirjan mukaisesti. Aluksi tutustutaan sähkölaitteiden liitin- ja kiinnitysruuveihin ja ruuvinvääntimen oikeaan valintaan. Kohdan 3 töissä keskitytään kytkin- ja suojalaitteiden merkintöihin, ominaisuuksiin, kytkentään ja toimintaan ja kohdan 4 harjoituksissa piiri- ja liitäntäkaavioiden tulkintaan, koestamiseen ja kytkentävirheiden paikantamiseen. Kohdan Sähköasennustekniikan perusteet harjoitustöissä puolestaan tutustutaan taipuisiin ja kiinteästi asennettaviin sähkökaapeleihin sekä tiedonsiirto-, antenni- ja automaatiokaapeleihin ja niiden kytkentään erilaisiin liittimiin. Töiden keskeisenä tavoitteena on oppia oikeat työtavat, joilla kaapelit kuoritaan ja johtimet kiinnitetään liittimiin ja irrotetaan niistä. Liitostyöt tehdään asennusohjeiden mukaisesti. Tavoitteena on, että liitoksista tulee luotettavia ja että tarvikkeita käytetään taloudellisesti. Valaistus- ja pistorasiakytkennöissä kiinnitetään erityistä huomiota siihen, että johtojen kiinnitykset ja laitekytkennät tehdään siististi ja luotettavasti ja tarvikkeita käytetään taloudellisesti. Kaikissa harjoitustöissä tulee korostaa turvallisten työtapojen käyttöä ja valmiin asennuksen turvallisuuden varmistamista tarkastuksin ja mittauksin. Yksityiskohtaiset työohjeet, viitaukset Sähköasennukset-kirjaan ja valokuvat valmiista asennuksesta ja keskeisistä työvaiheista mahdollistavat sen, että opiskelijat voivat edetä omaan tahtiinsa. Viittaukset laitetoimittajien Internet-sivuille taas antavat mahdollisuuden syventää ja laajentaa harjoitustyössä opittuja perustietoja ja -taitoja sekä oppitunneilla että itseopiskelussa. Opiskelijalle Harjoitustöissä opetellaan ja harjoitellaan niitä perustaitoja, jotka muodostavat erilaisten sähköjärjestelmien asennuksen ja toiminnan ytimen. Kaapeleiden, kojeiden ja tarvikkeiden merkintöjen ja ominaisuuksien tuntemus sekä huolellinen tutustuminen työkalujen käyttöohjeisiin ja laitteiden asennusohjeisiin luo perustan tietoiselle, luotettavalle ja turvalliselle asennustyön tekemiselle. Lue aina työohje läpi ennen harjoitustyön aloittamista ja kiinnitä erityistä huomiota harjoitustyön tarkoitukseen ja sen ydinkohtiin. Käytä hyväksesi valokuvien yksityiskohtia ja laitetoimittajien tuote- ja asennustietoja. Ole aktiivinen, pohdi ja keskustele opiskelutovereidesi ja opettajasi kanssa epäselviltä tuntuvista asioista. Pyri tekemään asennustyö vähintään yhtä siististi kuin kirjan esimerkkikuvissa. Ole huolellinen, kun kytket johtimia liittimiin ja irrotat niitä liittimistä. Tee liitäntä- ja purkutyöt niin, etteivät liittimet ja kiinnitysruuvit vaurioidu ja että ne ovat uudelleen käytettävissä. Kun palautat kalusteet ja asennustarvikkeet säilytyspaikoilleen, huolehdi, että ne tulevat 1

4 oikeille paikoilleen ja hyvään järjestykseen. Näin varmistat, että käytössäsi on uuden veroiset tarvikkeet ja voit aloittaa harjoitustyön sujuvasti. oikeille paikoilleen ja hyvään järjestykseen. Näin varmistat, että käytössäsi on uuden Toivotan sinulle innostavia ja tuloksellisia harjoitustöitä. Ole aktiivinen ja pohdi asioita, veroiset tarvikkeet ja voit aloittaa harjoitustyön sujuvasti. sillä sähköasennustekniikan töiden omaksuminen on tuloksellisinta asioiden ymmärtämisen Toivotan kautta. sinulle innostavia ja tuloksellisia harjoitustöitä. Ole aktiivinen ja pohdi asioita, sillä sähköasennustekniikan töiden omaksuminen on tuloksellisinta asioiden ymmärtämisen kautta. Opettajalle Opettajalle Harjoitustöiden sujumisen varmistamiseksi on tärkeää, että harjoitustyövälineet säilytetään työkohtaiseti omilla varastointipaikoillaan. Harjoitustöiden toteutustavan valintaan Harjoitustöiden vaikuttavat koulun sujumisen tilat, välineistö varmistamiseksi ja opiskelijamäärä. on tärkeää, että harjoitustyövälineet säilytetään työkohtaiseti omilla varastointipaikoillaan. Harjoitustöiden toteutustavan valintaan Sähköasennustekniikan harjoitustyökirjaan on opetuksen helpottamista varten saatavilla vaikuttavat koulun tilat, välineistö ja opiskelijamäärä. erillinen Opettajan kirja, joka sisältää harjoitustyövälineiden valmistusohjeet, tarvikeluettelot, esimerkkejä harjoitustyövälineiden harjoitustyökirjaan on varastoinnista, opetuksen helpottamista tehtävävastaukset varten ja saatavilla vinkkejä Sähköasennustekniikan erillinen opetuksen Opettajan toteutukseen. kirja, joka sisältää harjoitustyövälineiden valmistusohjeet, tarvikeluettelot, esimerkkejä harjoitustyövälineiden varastoinnista, tehtävävastaukset ja vinkkejä opetuksen Opettajan kirja toteutukseen. on hankittavissa Internet-osoitteesta????????????????? Opettajan Valkeakoskella kirja on kesäkuun hankittavissa 10. päivänä Internet-osoitteesta 2007????????????????? Jukka Ahoranta Valkeakoskella kesäkuun 10. päivänä 2007 Jukka Ahoranta Kirjan toiseen painokseen on sisällytetty harjoitustöiden 6 4, 6 8 ja 6 9 asennuskalusteiden muutokset. Kirjan toiseen painokseen on sisällytetty harjoitustöiden 6 4, 6 8 ja 6 9 asennuskalusteiden Valkeakoskella muutokset. toukokuun 19. päivänä 2009 Jukka Ahoranta Valkeakoskella toukokuun 19. päivänä 2009 Jukka Ahoranta Tähän painokseen on sisällytetty harjoitustöissä käytettyjen tuotteiden uusimmat mallit ja tuotetoimittajat. Tähän painokseen on sisällytetty harjoitustöissä käytettyjen tuotteiden uusimmat mallit Kirjan alkuun on lisätty harjoitustöiden yhteydessä olevia Internet-osoitteita yksilöidymmät yhteystiedot tuotetietoihin. Osoitteet helpottavat tuotetietojen löytämistä ja mahdol- ja tuotetoimittajat. Kirjan listavat alkuun omatoimisen on lisätty ja yksilöllisen harjoitustöiden tutustumisen yhteydessä tuotteiden olevia Internet-osoitteita ominaisuuksiin, yksilöidymmät asentamiseen. yhteystiedot Osoitteet tuotetietoihin. parantavat Osoitteet myös kirjan helpottavat käytettävyyttä tuotetietojen luokkaopetuksessa. löytämistä ja mahdol- käyttöön ja listavat omatoimisen ja yksilöllisen tutustumisen tuotteiden ominaisuuksiin, käyttöön ja asentamiseen. Valkeakoskella Osoitteet huhtikuun parantavat 20. päivänä myös 2013 kirjan käytettävyyttä luokkaopetuksessa. Valkeakoskella Jukka Ahorantahuhtikuun 20. päivänä 2013 Jukka Ahoranta

5 SISÄLTÖ JA HARJOITUSTÖIDEN SEURANTATAULUKKO Sivu Harjoitustyö Aikarele Rajakytkin aloitettu tehty Huomautuksia 2. KOJE- JA LAITEASENNUSTEN PERUSTEET Henkilökohtaiset työ- ja suojeluvälineet Ruuvit ja liitostarvikkeiden kierteet 3. KYTKINLAITTEET Johdotustyö Teollisuus- ja aikareleet Monitoimiset aikareleet Ohjelmoitava kellokytkin Moottorinsuojakontaktori Mekaaninen moottorinsuojakatkaisija Kosketus- ja lähestymiskytkimet 4. SÄHKÖKAAVIOT KOESTUKSESSA JA VIANETSINNÄSSÄ Moottorin ohjaus painikkeilla Moottorin ohjaus vääntökytkimellä Moottorin suunnanvaihtokytkentä Moottorin painikeohjaus kahdesta paikasta Lämpöreleen ohituskytkentä 6. SÄHKÖASENNUSTEKNIIKAN PERUSTEET Asennus- ja voimakaapelit Taipuisat liitäntä- ja jatkojohdot Tiedonsiirtokaapelit RJ 45 -liittimien kytkentä ja asennus Antennikaapelit ja -liittimien asennus Antennirasioiden kytkentä Automaatiokaapeleiden kytkentä Pinta-asennuskalusteet kuiviin tiloihin Pinta-asennuskalusteet kosteisiin tiloihin 137 Valaistuskytkentätyöt Valaistuskytkentätyö 1: uppoasennus Valaistuskytkentätyö 2: uppoasennus Valaistuskytkentätyö 3: putketon asennus MPLM-asennus levylle Mekaanisen moottorinsuojan asennus Moottorinsuojakontaktorin asennus Automaattisen YD-käynnistimen johdotus Automaattisen YD-käynnistimen asennus 6

6 2 1 HENKILÖKOHTAISET TYÖ- JA SUOJELUVÄLINEET Henkilökohtaisten työvälineiden ominaisuuksista ja käytöstä kerrotaan Sähköasennustekniikka-kirjan kohdissa 2.1 Mittaaminen, 2.2 Piir rottaminen, 2.3 Sahaaminen ja 2.6 Leikkaaminen sekä kohdassa 2.10 Pihdit ja vääntimet. Henkilökohtaisten suojainten käyttötietoa on puolestaan Sisäjohtoasennukset-kirjan työturvallisuutta käsittelevän osan kohdassa 1.3 Henkilökohtaiset suojaimet. Harjoitustyössä tarkastat mittareiden kunnon ja tutustut niiden käyttöohjeisiin tutustut suojavälineisiin ja niiden käyttö- ja hoito-ohjeisiin tarkastat työvälineiden kunnon ja tutustut niiden käyttöön ja hoito-ohjeisiin. Käytä hyväksesi työkaluluetteloita ja sähköalan opiskeluun liittyviä työturvallisuusohjeita. SISÄJOHTOASENNUKSET Harjoitustyössä tutustut henkilökohtaisiin työ- ja suojeluvälineisiisi sekä niiden ominaisuuksiin, käyttöön ja kunnosta huolehtimiseen. Sisäjohto asennukset Jukka Ahoranta Kiinteistöjen sähköasennukset -tikkukirja ISBN K Säilytä mittarit ja työvälineet hyvässä järjestyksessä laukussa tai pakissa! Huolehdi mittareiden ja työvälineiden kunnosta! Säilytä varoituskilvet ja mittareiden käyttöohjeet laukussa! Säilytä henkilökohtaiset suojavälineesi omissa suojakoteloissaan, jotta ne pysyvät puhtaina ja ehjinä. Tehtävä 1 Henkilökohtaiset testerit ja mittalaitteet Täydennä taulukkoon henkilökohtaisen testerin ja yleismittarin tyyppimerkinnät ja ominaisuudet. Mittari ja testeri Tyyppimerkki Mitattavat suureet ja mitta-alueet Kunto 2 1 Henkilökohtaiset työ- ja suojeluvälineet 7

7 Tehtävä 2 Henkilökohtaiset suojavaatteet, kengät, käsineet ja henkilösuojaimet Merkitse taulukkoon käytössäsi olevien suojavaatteiden, kenkien, käsineiden ja suojaimien tyyppimerkinnät ja arvioi niiden käyttökunto. Suojavaateet ja henkilösuojaimet Vyötäröhousut, avo- tai umpihaalari Riipputaskuliivi Takki Työkengät Työkäsineet Kuulonsuojaimet Suojalasit Suojakypärä Tehtävä 3 Henkilökohtaiset työvälineet Malli tai tyyppimerkintä Huomautuksia Kirjaa taulukkoon käytössäsi olevien työvälineiden tyyppimerkinnät ja koot. Työväline Malli tai tyyppimerkintä Ruuvitaltat, uraterä Ruuvitaltat, ristiterä Hylsyruuvitaltat Ruuvinvääntimen kärjet Kuusiokoloavaimet Kuorinta Pihdit Avaimet Sivuleikkurit Yleispihdit Kärkipihdit Puristuspihdit Kuorintapihti Kuorintatyökalu Kuorintaveitsi Mittausvälineet Merkitsemisvälineet Vasara Pienoissaha Puutyök. Puukko Puraisin Taskulamppu TKK-työkalu Henkilökohtaiset työ- ja suojeluvälineet

8 2 2 RUUVIT JA LIITOSTARVIKKEIDEN KIERTEET Harjoitustyössä tutustut sähköalan liitos- ja kiinnitystöissä käytettäviin ruuveihin ja niiden tyyppimerkintöihin vääntimen oikeaan valintaan kaapelitiivisteisiin ja niiden kierteisiin. Harjoitustyö havainnollistaa oppikirjan kohtia 2.9 Kierteittäminen, 2.10 Pihdit ja vääntimet ja 2.11 Liitostyöt. Harjoitustyössä nimeät ruuvit ja annat niiden kokomerkinnät määrittelet ruuvin uraan sopivan vääntimen nimeät holkkitiivisteiden kierteet tutustut ruuvien ja liitostarvikkeiden teknisiin tietoihin niiden merkinnöistä ja tuote-esitteistä. Harjoitustyössä tarvitset oppikirjan lisäksi ruuvi- ja tiivistetarvikelajitelman työntömitan ja avainsarjan ruuvien ja tiivisteiden tuote-esitteet. Ruuvit: Kaapelitiivisteet: Riviliittimet: Ruuvit ja liitostarvikkeiden kierteet 9

9 Tehtävä 2 Tiedonsiirtokaapeleiden 3, 4 ja 5 rakennetiedot ja kytkentä RJ 45 -liittimeen a) Kaapeleiden vaippamerkinnät: 3 ISO EN S AWG24 CAT6 PE(d) LSZH(D) UTP SOLID OUTDOOR M 4 TE ISO-EN CAT6A F/UTP SOLID PR04 AWG24 LSZH M 5 LANmark 6A F1/UTP Cat6A 500MHz LSZH 4PR 23AWG 68%NVP FF M Sno Sno b) Tutustu kaapeleiden teknisiin tietoihin ja niihin kytkettävien liittimien asennusohjeisiin. Kuori kaapelit asennusohjeiden mukaisesti. c) Täydennä kaapeleiden rakenne- ja käsittelytiedot taulukkoon. Kaapelin numero 3 Kaapelin valmistaja 4 Tyco Electronics/AMP Tyco Electronics/AMP Kaapelin tunnus 5 Nexans CAT-6 PE 4p CAT-6A 4p LANmark-6A 4p Cat 6 Cat 6A Cat 6A ,67 0,78 0,70 U/UTP F/UTP F/UTP 4x2xAWG24 4x2xAWG24 4x2 (23AWG) LSZH (sisäv. PE) LSZH LSZH mm 7,2 6,7 7,5 Alin asennuslämpötila C Korkein asennuslämpötila C Käyttölämpötila C Pienin taivutussäde asennusvedossa mm 8xD Pienin taivutussäde lopullisessa asennuksessa mm 4xD Sähkönumero Kategoria Ylärajataajuus MHz Nopeuskerroin EMC-suojausrakenne Johdinrakenne Vaippa Kaapelin halkaisija Suurin sallittu vetovoima N

10 Tehtävä 3 Tiedonsiirtokaapeleiden 6 ja 7 rakennetiedot ja kytkentä RJ 45 -liittimeen Sno (uusi valkovaippainen) 6 Sno Sno Sno a) Kaapelin 6 vaippamerkintä: LANmark 6 U/UTP Nexans Category 6 4PR 24 AWG LSZH b) Tutustu kaapeliin 6 kytkettävän liittimen asennusohjeeseen. Kuori kaapeli ohjeen mukaisesti. c) Kuvaile kaapelin 6 rakenne: Kategorian 6 kaapeli, jossa ei ole EMC-häiriösuojausta (U/UTP-rakenne). Kaapeli koostuu neljästä kierretytstä parista, jotka on sijoitettu muoviristikon kulmiin. Johdin on PE-eristeellä päällystetty hehkutettu kuparilanka, koko AWG 24. Kaapelin ulkovaippa on valkoista LSZH-muovia, joka muodostaa vähän savua ja on halogeeniton. d) Täydennä taulukkoon kaapelin 6 rakenne- ja käsittelytiedot. Suojausrakenteen lyhenne Ulkohalkaisija / mm Pienin taialin vutussäde Suurin käsittely- asennet- vetovoima lämpötila tuna 6,0 0 C 24 mm 100 N 7 TE/AMP Cat 6 X 6,3 20 C 4xD 90 N S/FTP Cat 6 X SF/UTP NEXANS U/FTP 6 F2/UTP Kategoria F/UTP Kaapelin valmistaja U/UTP Kaapeli e) Kytke kaapeliin 6 RJ 45 -liitin asennusohjeen mukaisesti. f) Kaapelin 7 vaippamerkintä: TE CONNECTIVITY AMP NETCONNECT ISO-EN PR04 CAT 6 LSZH UTP SOLID 23 AWG g) Kuori kaapeli 7 edellisen liitinohjeen mukaisesti. h) Kuvaile kaapelin 7 rakenne: i) Täydennä kaapelin 7 rakenne- ja käsittelytiedot kohdan d taulukkoon. j) Mikä on kaapeleiden 6 ja 7 ylärajataajuus? Entä mikä on niiden nopeuskerroin? Tietoa tarvitaan kaapeloinnin testauksessa.

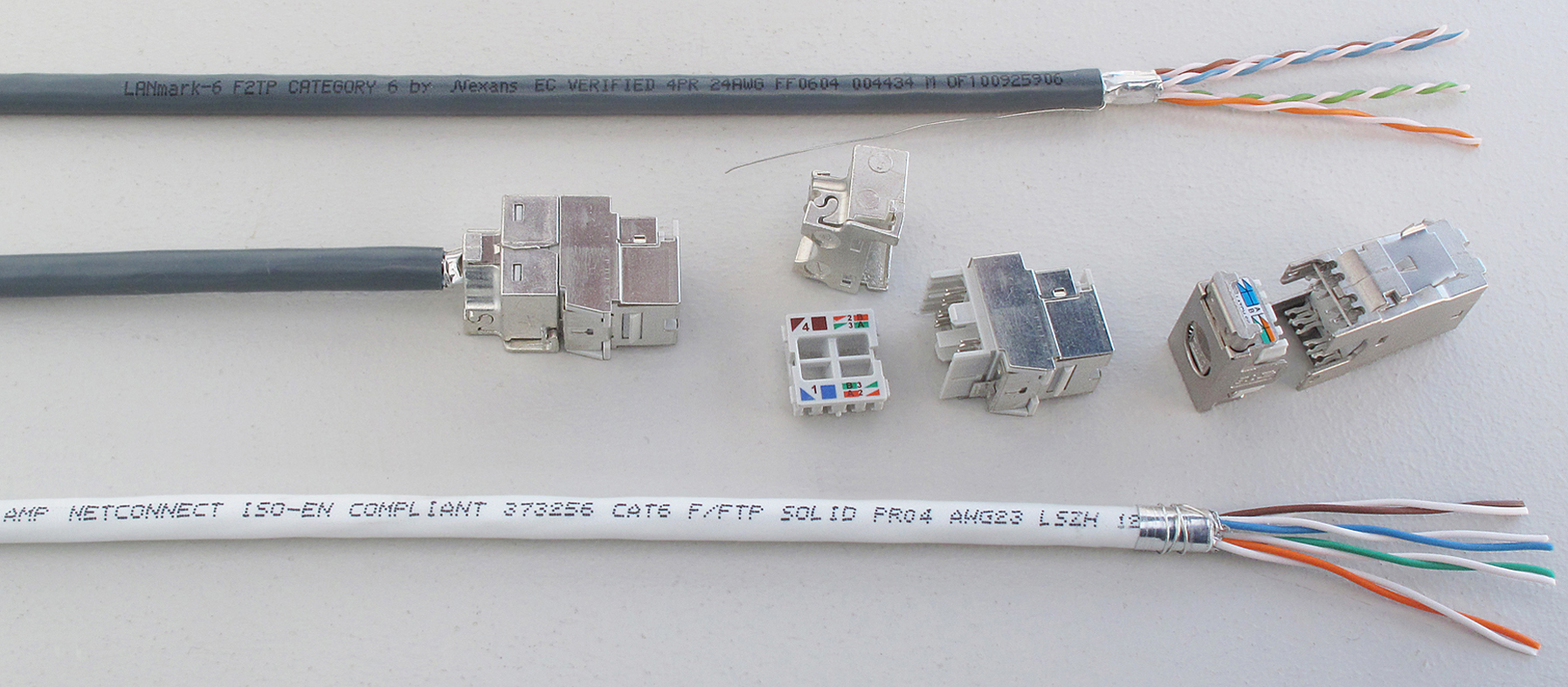

11 Tehtävä 4 Tiedonsiirtokaapeleiden 8 ja 9 rakennetiedot ja kytkentä RJ 45 -liittimeen Sno (uusi oranssivaippainen) Sno Sno Sno a) Kaapelin 8 vaippamerkintä: b) Tutustu kaapeliin 8 kytkettävän liittimen asennusohjeeseen. Kuori kaapeli ohjeen mukaisesti. c) Kuvaile kaapelin 8 rakenne: d) Kytke kaapeliin 8 RJ 45 -liitin asennusohjeen mukaisesti. e) Täydennä kaapelin 8 rakenne- ja käsittelytiedot taulukkoon. 9 TE/AMP 6 X X S/FTP 6 SF/UTP NEXANS F/FTP 8 F2/UTP Kategoria F/UTP Kaapelin valmistaja U/UTP Suojausrakenteen lyhenne Kaapeli Ulkohalkaisija / mm Pienin taialin vutussäde Suurin käsittely- asennet- vetovoima lämpötila tuna 7,1 0 C 35mm 100 N 7,4 0 C N f) Kaapelin 9 vaippamerkintä: TECONNECTIVITY AMP NETCONNECT ISO-EN CAT 6 F/FTP PR04 AWG 23 LSZH g) Tutustu kaapeliin 9 kytkettävän liittimen asennusohjeeseen. Kuori kaapeli ohjeen mukaisesti. h) Kuvaile kaapelin 9 rakenne: Kaapeli koostuu neljästä kierretytstä parista, jotka on sijoitettu muoviristikon kulmiin. Johdinkoko AWG 23. EMC-suojausrakenne F/FTP. Yksittäisten ohdinparien ympärillä alumiinifolio (alumiini ulkopinnassa). Ulkovaipan alla olevassa alumiinifoliossa alumiini on sisäpinnassa. Pari- ja vaippafolioden välissä tinattu kuparilanka (maadoituslanka). Kaapelin ulkovaippa on valkoista i) Täydennä kohdan e taulukkoon kaapelin 9 rakenne- ja käsittelytiedot. j) Kytke kaapeliin 9 RJ 45 -liitin asennusohjeen mukaisesti. LSZH-muovia.

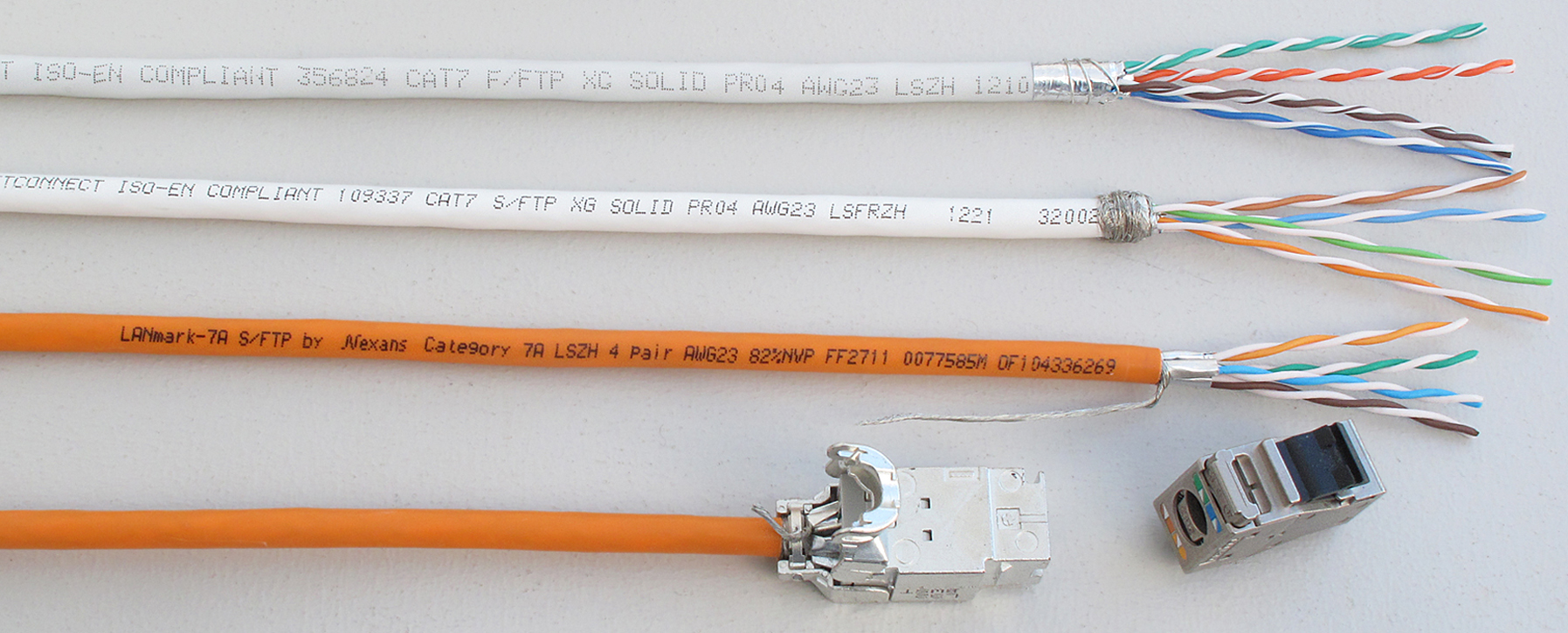

12 Tehtävä 5 Tiedonsiirtokaapeleiden 10, 11 ja 12 rakennetiedot Sno Sno Sno Sno Sno a) Kaapelin 10 vaippamerkintä: b) Tutustu kaapeliin 10 kytketyn liittimen asennusohjeeseen. Kuori kaapeli ohjeen mukaisesti. TE CONNECTIVITY AMP NETCONNECT ISO EN c) Kuvaile kaapelin 10 rakenne: CAT 7 F/FTP XC SOLID PR04 AWG 23 LSZN d) Täydennä kaapelin 10 rakenne- ja käsittelytiedot taulukkoon. Suojausrakenteen lyhenne 7 11 TE/AMP 7 X 12 NEXANS 7A X S/FTP SF/UTP TE/AMP F/FTP 10 F2/UTP Kategoria F/UTP Kaapelin valmistaja U/UTP Kaapeli X Ulkohalkaisija / mm Pienin taialin vutussäde Suurin käsittely- asennetvetovoima lämpötila tuna 7,4 0 C N 7,7 5 C 31 mm 210 N e) Kaapelin 11 vaippamerkintä: f) Kuori kaapeli 11 liitinohjeen mukaisesti. g) Kuvaile kaapelin 11 rakenne: h) Täydennä kaapelin 11 rakenne- ja käsittelytiedot kohdan d taulukkoon. i) Kaapelin 12 vaippamerkintä: LANmark 7A S/FTP Nexans Category 7A LSZH 4 PAIR AWG % NVP FF 2711 j) Kuori kaapeli 12 liitinohjeen mukaisesti. k) Kuvaile kaapelin 12 rakenne: EMC-suojausrakenne S/FTP. Yksittäisten ohdinparien ympärillä alumiinifolio ja halogeenittoman LSZH-lkovaipan alla kuparipalmikko. l) Täydennä kaapelin 12 rakenne- ja käsittelytiedot kohdan d taulukkoon. m) Mikä on kaapeleiden 8 ja 9 rajataajuus? 600 MHz Mikä on kaapelin 11 rajataajuus? Mikä on kaapelin 12 rajataajuus? Entä nopeuskerroin? 79 % Entä nopeuskerroin? 1000 MHz Entä nopeuskerroin? 82 %
