1 Tuotekuvasto 2015

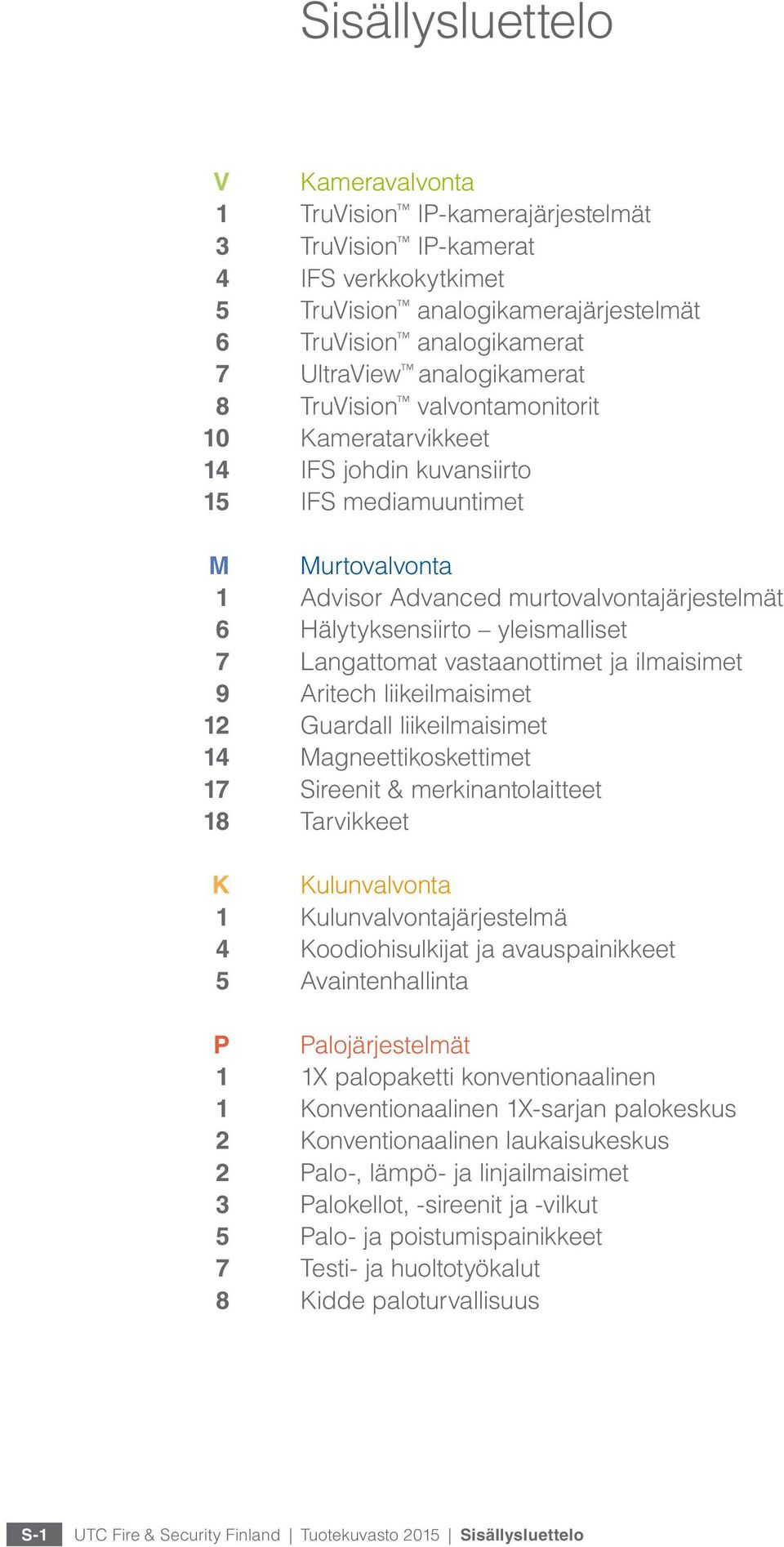

2 Sisällysluettelo V Kameravalvonta 1 TruVision IP-kamerajärjestelmät 3 TruVision IP-kamerat 4 IFS verkkokytkimet 5 TruVision analogikamerajärjestelmät 6 TruVision analogikamerat 7 UltraView analogikamerat 8 TruVision valvontamonitorit 10 Kameratarvikkeet 14 IFS johdin kuvansiirto 15 IFS mediamuuntimet M Murtovalvonta 1 Advisor Advanced murtovalvontajärjestelmät 6 Hälytyksensiirto yleismalliset 7 Langattomat vastaanottimet ja ilmaisimet 9 Aritech liikeilmaisimet 12 Guardall liikeilmaisimet 14 Magneettikoskettimet 17 Sireenit & merkinantolaitteet 18 Tarvikkeet K Kulunvalvonta 1 Kulunvalvontajärjestelmä 4 Koodiohisulkijat ja avauspainikkeet 5 Avaintenhallinta P Palojärjestelmät 1 1X palopaketti konventionaalinen 1 Konventionaalinen 1X-sarjan palokeskus 2 Konventionaalinen laukaisukeskus 2 Palo-, lämpö- ja linjailmaisimet 3 Palokellot, -sireenit ja -vilkut 5 Palo- ja poistumispainikkeet 7 Testi- ja huoltotyökalut 8 Kidde paloturvallisuus S-1 UTC Fire & Security Finland Tuotekuvasto 2015 Sisällysluettelo

3 Kameravalvonta

4

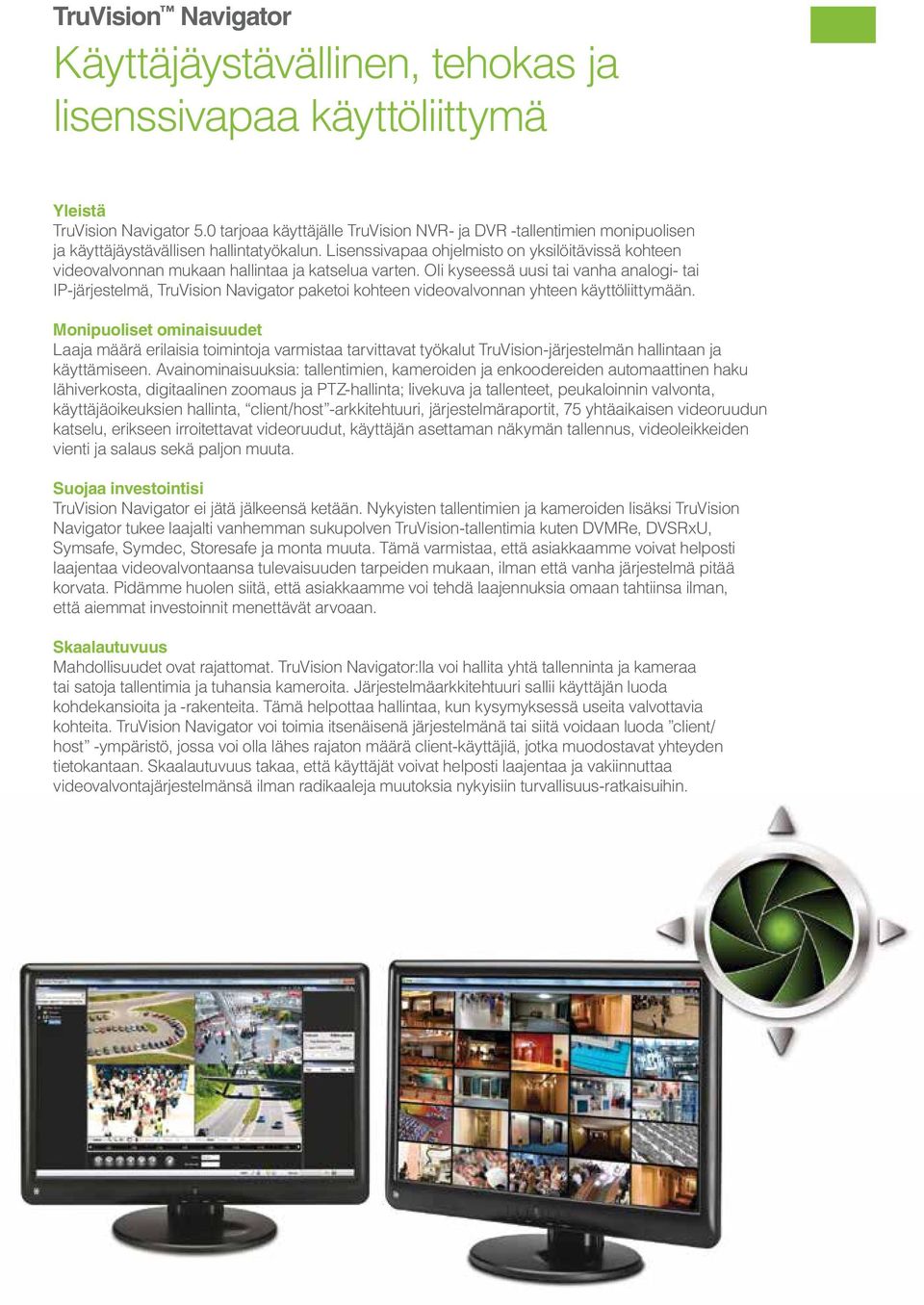

5 TruVision Navigator Käyttäjäystävällinen, tehokas ja lisenssivapaa käyttöliittymä Yleistä TruVision Navigator 5.0 tarjoaa käyttäjälle TruVision NVR- ja DVR -tallentimien monipuolisen ja käyttäjäystävällisen hallintatyökalun. Lisenssivapaa ohjelmisto on yksilöitävissä kohteen videovalvonnan mukaan hallintaa ja katselua varten. Oli kyseessä uusi tai vanha analogi- tai IP järjestelmä, TruVision Navigator paketoi kohteen videovalvonnan yhteen käyttöliittymään. Monipuoliset ominaisuudet Laaja määrä erilaisia toimintoja varmistaa tarvittavat työkalut TruVision-järjestelmän hallintaan ja käyttämiseen. Avainominaisuuksia: tallentimien, kameroiden ja enkoodereiden automaattinen haku lähiverkosta, digitaalinen zoomaus ja PTZ-hallinta; livekuva ja tallenteet, peukaloinnin valvonta, käyttäjäoikeuksien hallinta, client/host -arkkitehtuuri, järjestelmäraportit, 75 yhtäaikaisen videoruudun katselu, erikseen irroitettavat videoruudut, käyttäjän asettaman näkymän tallennus, videoleikkeiden vienti ja salaus sekä paljon muuta. Suojaa investointisi TruVision Navigator ei jätä jälkeensä ketään. Nykyisten tallentimien ja kameroiden lisäksi TruVision Navigator tukee laajalti vanhemman sukupolven TruVision-tallentimia kuten DVMRe, DVSRxU, Symsafe, Symdec, Storesafe ja monta muuta. Tämä varmistaa, että asiakkaamme voivat helposti laajentaa videovalvontaansa tulevaisuuden tarpeiden mukaan, ilman että vanha järjestelmä pitää korvata. Pidämme huolen siitä, että asiakkaamme voi tehdä laajennuksia omaan tahtiinsa ilman, että aiemmat investoinnit menettävät arvoaan. Skaalautuvuus Mahdollisuudet ovat rajattomat. TruVision Navigator:lla voi hallita yhtä tallenninta ja kameraa tai satoja tallentimia ja tuhansia kameroita. Järjestelmäarkkitehtuuri sallii käyttäjän luoda kohdekansioita ja -rakenteita. Tämä helpottaa hallintaa, kun kysymyksessä useita valvottavia kohteita. TruVision Navigator voi toimia itsenäisenä järjestelmänä tai siitä voidaan luoda client/ host -ympäristö, jossa voi olla lähes rajaton määrä client-käyttäjiä, jotka muodostavat yhteyden tietokantaan. Skaalautuvuus takaa, että käyttäjät voivat helposti laajentaa ja vakiinnuttaa videovalvontajärjestelmänsä ilman radikaaleja muutoksia nykyisiin turvallisuus-ratkaisuihin.

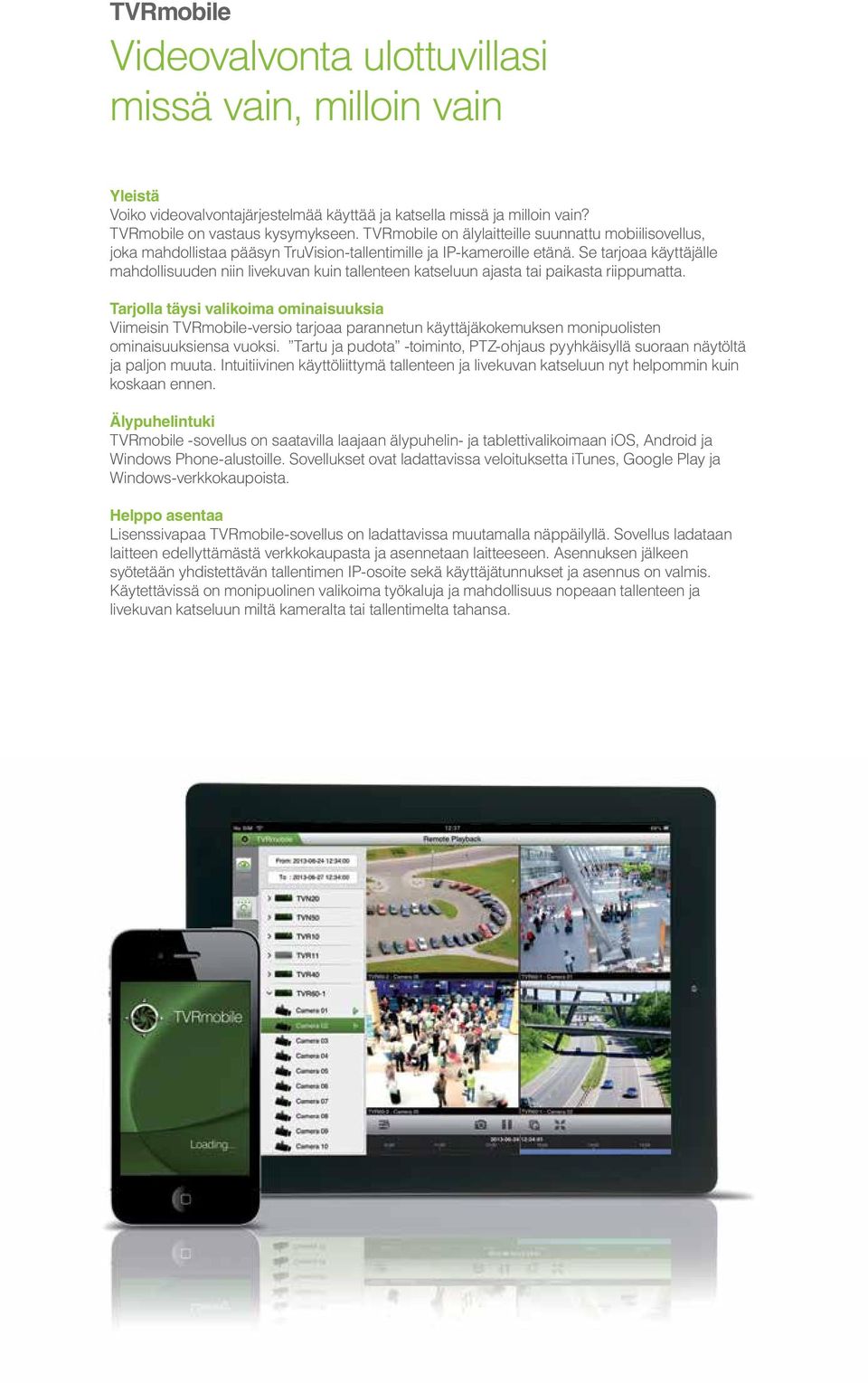

6 TVRmobile Videovalvonta ulottuvillasi missä vain, milloin vain Yleistä Voiko videovalvontajärjestelmää käyttää ja katsella missä ja milloin vain? TVRmobile on vastaus kysymykseen. TVRmobile on älylaitteille suunnattu mobiilisovellus, joka mahdollistaa pääsyn TruVision-tallentimille ja IP-kameroille etänä. Se tarjoaa käyttäjälle mahdollisuuden niin livekuvan kuin tallenteen katseluun ajasta tai paikasta riippumatta. Tarjolla täysi valikoima ominaisuuksia Viimeisin TVRmobile-versio tarjoaa parannetun käyttäjäkokemuksen monipuolisten ominaisuuksiensa vuoksi. Tartu ja pudota -toiminto, PTZ-ohjaus pyyhkäisyllä suoraan näytöltä ja paljon muuta. Intuitiivinen käyttöliittymä tallenteen ja livekuvan katseluun nyt helpommin kuin koskaan ennen. Älypuhelintuki TVRmobile -sovellus on saatavilla laajaan älypuhelin- ja tablettivalikoimaan ios, Android ja Windows Phone-alustoille. Sovellukset ovat ladattavissa veloituksetta itunes, Google Play ja Windows-verkkokaupoista. Helppo asentaa Lisenssivapaa TVRmobile-sovellus on ladattavissa muutamalla näppäilyllä. Sovellus ladataan laitteen edellyttämästä verkkokaupasta ja asennetaan laitteeseen. Asennuksen jälkeen syötetään yhdistettävän tallentimen IP-osoite sekä käyttäjätunnukset ja asennus on valmis. Käytettävissä on monipuolinen valikoima työkaluja ja mahdollisuus nopeaan tallenteen ja livekuvan katseluun miltä kameralta tai tallentimelta tahansa.

7 Kuvatarkkuus Kuvatarkkuus 5 MPx 3 MPx 2 MPx Monitoriformaatti Full HD 1080p 1.3 MPx Monitoriformaatti HD Ready 720p 4CIF VGA CIF QCIF Analogikamerat enintään 4CIF Tyypillinen kuvatarkkuus Tyyppi Pikselisuhde Kuvasuhde Pikselit Analogi QCIF 177 x 144 4: Analogi CIF 352 x 288 4: IP VGA 640 x 480 4: Analogi 4CIF 704 x 576 4: IP HD 720p 1280 x : IP 1.3 MPx 1280 x 960 4: IP Full HD 1080p 1920 x : IP 2 MPx 1600 x : IP 3 MPx 2048 x : IP 5 MPx 2560 x : IP-kamerat enintään 5 MPx

8 Käyttäjäystävällinen videovalvontaratkaisu kustannustehokkaasti INTEGROITU POE-KYTKIN Nopea ja helppo asennus 1 Asenna kamerat 2 Kytke ne tallentimeen 3 Käynnistä tallennin Täydellinen "all-in-one" IP-videoratkaisu Plug&Play -toiminto Varustettu sisäänrakennetulla PoE-kytkimellä HD-kuvanlaatu analogiratkaisun hinnalla Esittelyssä uudet TruVision NVR 10 Megapixelkamerapaketit Loistava paketti myymälöihin, huoltoasemille, apteekkeihin ja kotikäyttöön. TruVision NVR 10 IP-videopaketti on kustannustehokas ja erittäin helposti asennettavissa oleva täydellinen videovalvontaratkaisu. Valittavissasi on 4- ja 8-kanavaiset tallenninvaihtoehdot. Kaikki pakettivaihtoehdot sisältävät neljä TruVision IP-kameraa toimintavalmiilla asetuksilla. Asenna kamerat, kytke ne tallentimeen, käynnistä tallennin ja tallennus alkaa lähes välittömästi. Hallitaksesi useita tallentimia yhtäaikaisesti voit ladata TruVision Navigator -hallintaohjelmiston ja etäkäyttöä varten tarjolla TVRmobile-sovellus. Tallentimen ominaisuudet Kanavavalinta suoraan etupaneelin painikkeista Monitori- ja hiiriliitännät ei vaadi erillistä PC:tä Jatkuva, liike tai aikataulutettu tallennus Tallennus tapahtumasta One-push Archive -painike USB tallennukselle 4 tai 8 PoE-porttia 20 tai 40Mbps kaistaleveys 1 tai 2TB:n tallennustila Kameraominaisuudet 1.3MPx resoluutio H.264-pakkaus DWDR Aito Päivä/Yö Sisä-/ulkokäyttö IP66 luokiteltu PoE/12VDC PSIA ja ONVIF -tuki Hallintatyökalut TruVision Navigator TVRmobile HD -sovellus TruVision Device Finder

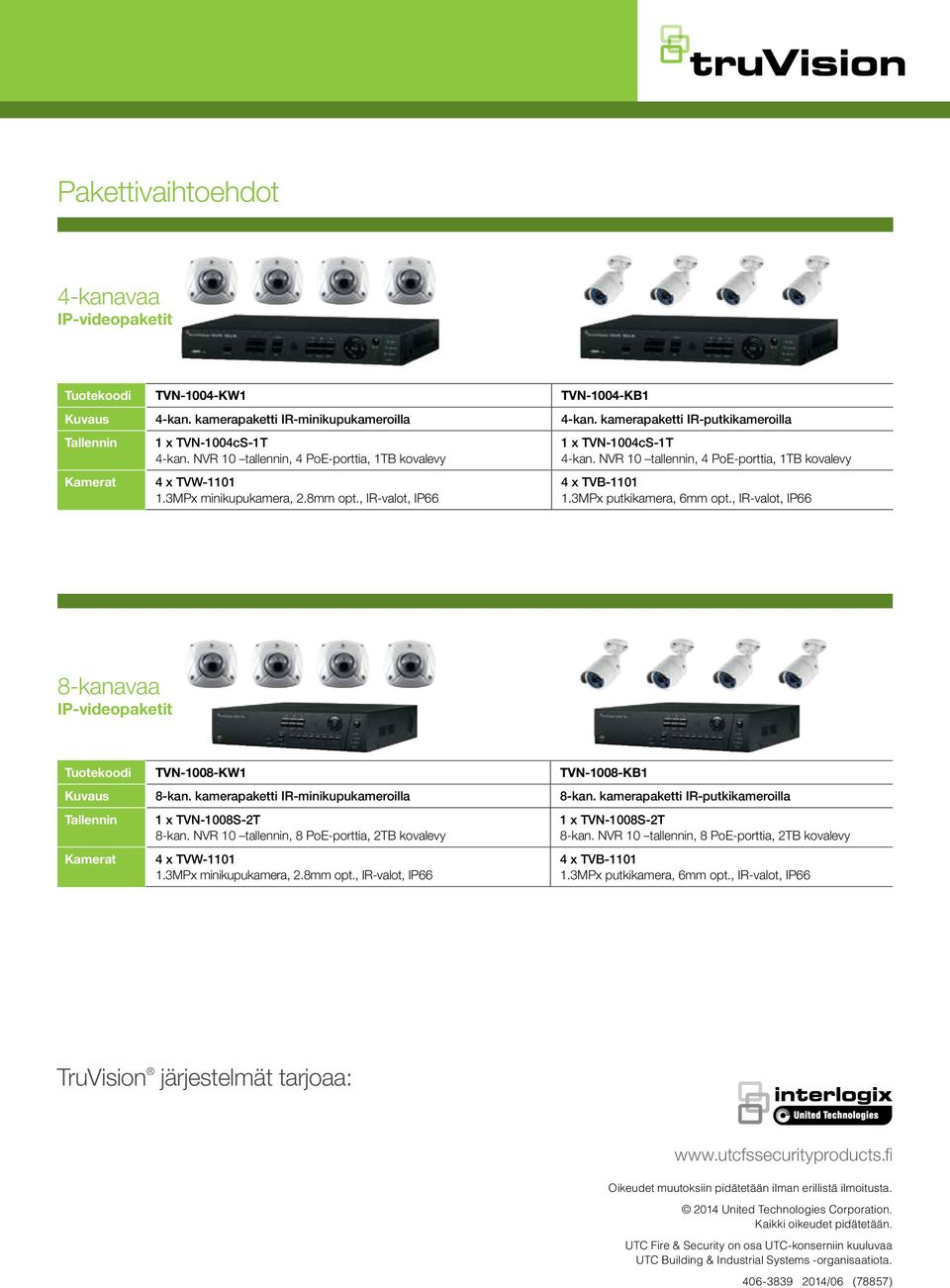

9 Pakettivaihtoehdot 4-kanavaa IP-videopaketit Tuotekoodi TVN-1004-KW1 TVN-1004-KB1 Kuvaus 4-kan. kamerapaketti IR-minikupukameroilla 4-kan. kamerapaketti IR-putkikameroilla Tallennin Kamerat 1 x TVN-1004cS-1T 4-kan. NVR 10 tallennin, 4 PoE-porttia, 1TB kovalevy 4 x TVW MPx minikupukamera, 2.8mm opt., IR-valot, IP66 1 x TVN-1004cS-1T 4-kan. NVR 10 tallennin, 4 PoE-porttia, 1TB kovalevy 4 x TVB MPx putkikamera, 6mm opt., IR-valot, IP66 8-kanavaa IP-videopaketit Tuotekoodi TVN-1008-KW1 TVN-1008-KB1 Kuvaus 8-kan. kamerapaketti IR-minikupukameroilla 8-kan. kamerapaketti IR-putkikameroilla Tallennin Kamerat 1 x TVN-1008S-2T 8-kan. NVR 10 tallennin, 8 PoE-porttia, 2TB kovalevy 4 x TVW MPx minikupukamera, 2.8mm opt., IR-valot, IP66 1 x TVN-1008S-2T 8-kan. NVR 10 tallennin, 8 PoE-porttia, 2TB kovalevy 4 x TVB MPx putkikamera, 6mm opt., IR-valot, IP66 TruVision järjestelmät tarjoaa: Oikeudet muutoksiin pidätetään ilman erillistä ilmoitusta United Technologies Corporation. Kaikki oikeudet pidätetään. UTC Fire & Security on osa UTC-konserniin kuuluvaa UTC Building & Industrial Systems -organisaatiota /06 (78857)

10

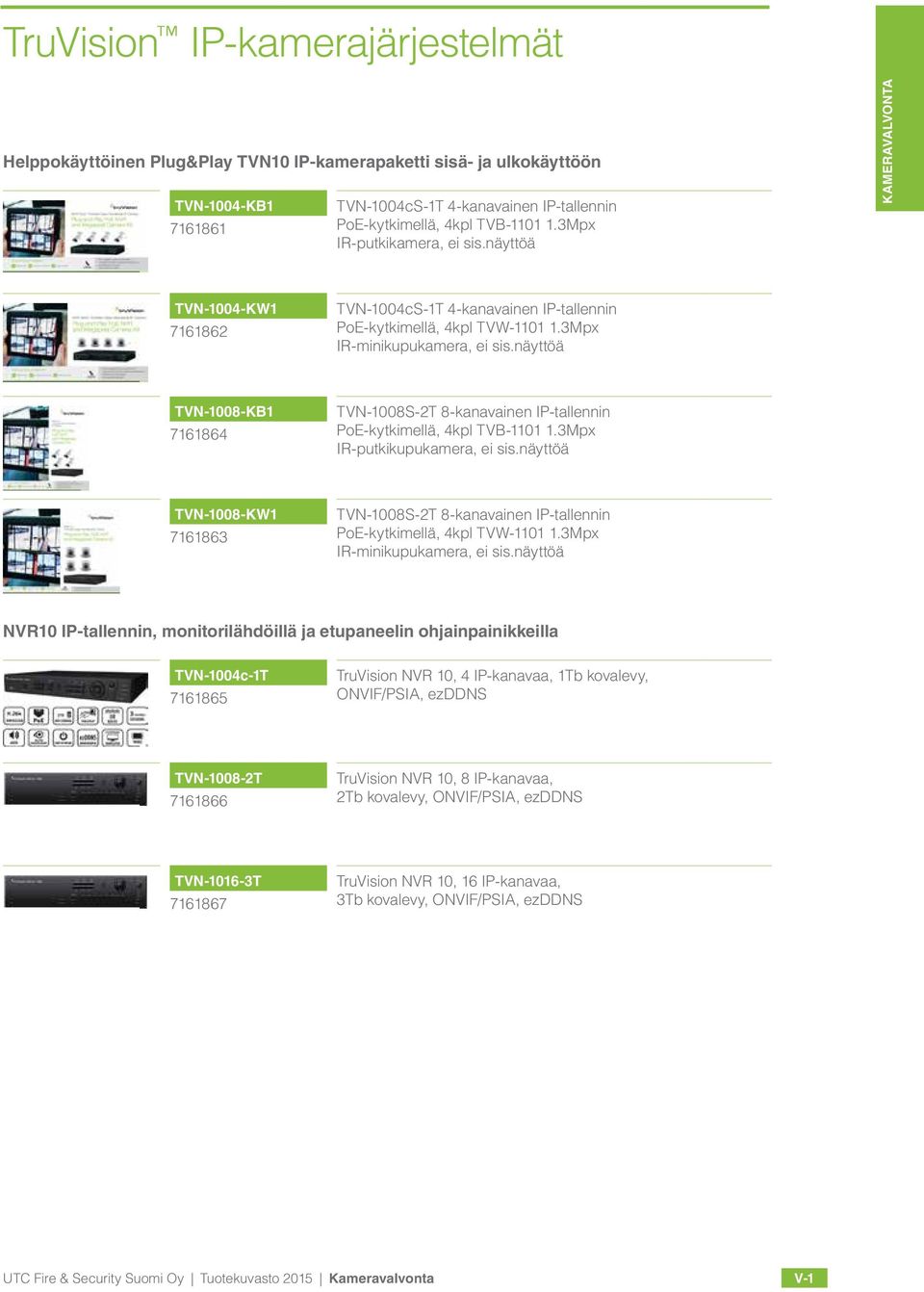

11 TruVision IP-kamerajärjestelmät Helppokäyttöinen Plug&Play TVN10 IP-kamerapaketti sisä- ja ulkokäyttöön TVN-1004-KB TVN 1004cS 1T 4 kanavainen IP tallennin PoE kytkimellä, 4kpl TVB Mpx IR putkikamera, ei sis.näyttöä Kameravalvonta TVN-1004-KW TVN-1008-KB TVN 1004cS 1T 4 kanavainen IP tallennin PoE kytkimellä, 4kpl TVW Mpx IR minikupukamera, ei sis.näyttöä TVN 1008S 2T 8 kanavainen IP tallennin PoE kytkimellä, 4kpl TVB Mpx IR putkikupukamera, ei sis.näyttöä TVN-1008-KW TVN 1008S 2T 8 kanavainen IP tallennin PoE kytkimellä, 4kpl TVW Mpx IR minikupukamera, ei sis.näyttöä NVR10 IP-tallennin, monitorilähdöillä ja etupaneelin ohjainpainikkeilla TVN-1004c-1T TruVision NVR 10, 4 IP kanavaa, 1Tb kovalevy, ONVIF/PSIA, ezddns TVN T TruVision NVR 10, 8 IP kanavaa, 2Tb kovalevy, ONVIF/PSIA, ezddns ACCESS CONTROL TVN T TruVision NVR 10, 16 IP kanavaa, 3Tb kovalevy, ONVIF/PSIA, ezddns UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-1

12 NVR10S IP-tallennin PoE-porteilla, monitorilähdöillä ja etupaneelin ohjainpainikkeilla Kameravalvonta TVN-1004cS-1T TVN-1008S-2T TruVision NVR 10, 4 IP kanavaa, 4 x PoE portti, 1Tb kovalevy, ONVIF/PSIA, ezddns TruVision NVR 10, 8 IP-kanavaa, 8 x PoE portti, 2Tb kovalevy, ONVIF/PSIA, ezddns TVN-1016S-3T TruVision NVR 10, 16 IP-kanavaa, 8 x PoE portti, 3Tb kovalevy, ONVIF/PSIA, ezddns NVR21 Premium IP-tallennin monitorilähdöillä ja etupaneelin ohjainpainikkeilla TVN-2132P-4T TruVision NVR 21P, 32 IP kanavaa, 4TB kovalevy, ONVIF/PSIA, ezddns TVN-2132P-8T TruVision NVR 21P, 32 IP kanavaa, 8TB kovalevy, ONVIF/PSIA, ezddns ACCESS CONTROL V-2 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta

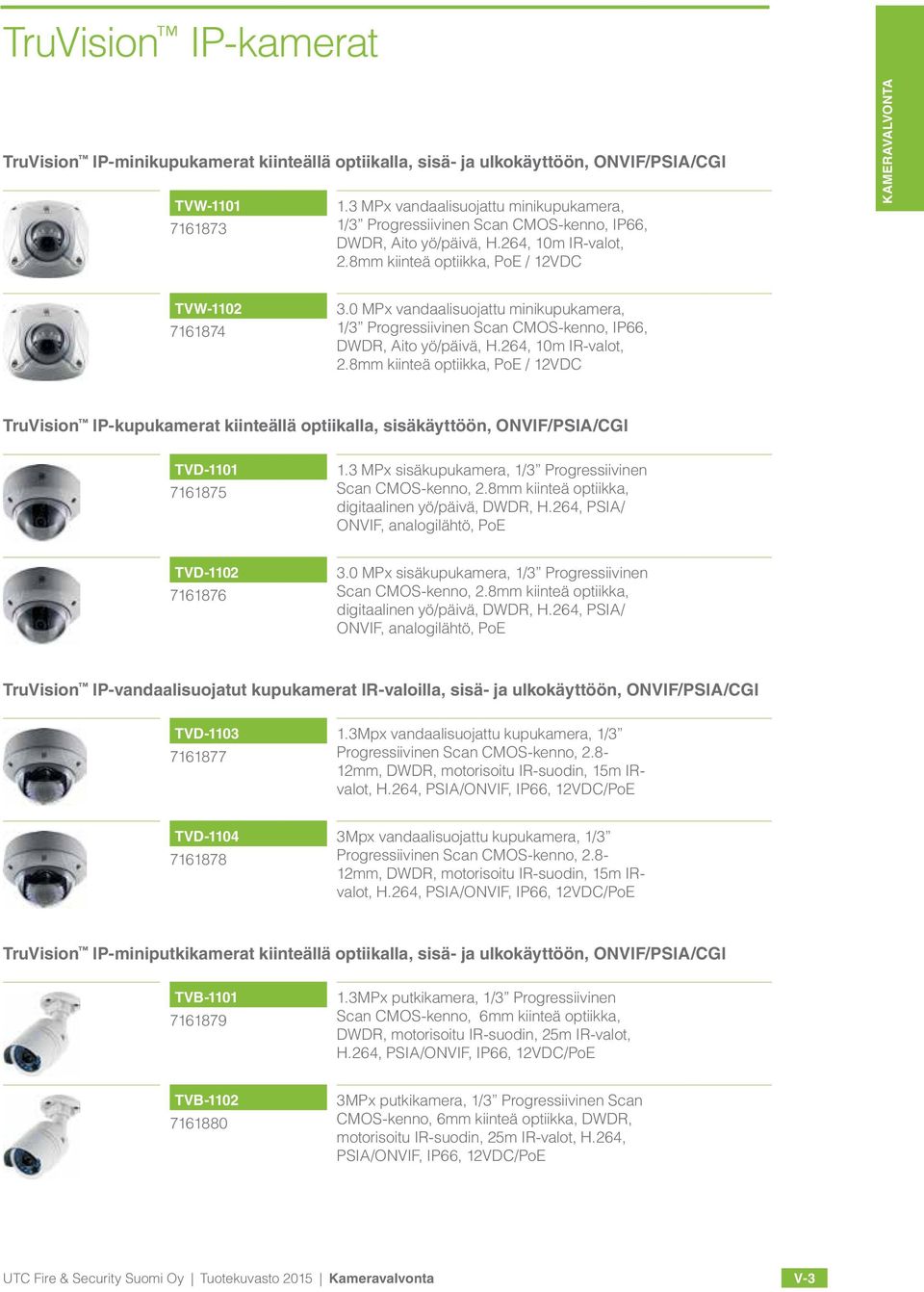

13 TruVision IP-kamerat TruVision IP-minikupukamerat kiinteällä optiikalla, sisä- ja ulkokäyttöön, ONVIF/PSIA/CGI TVW MPx vandaalisuojattu minikupukamera, 1/3 Progressiivinen Scan CMOS-kenno, IP66, DWDR, Aito yö/päivä, H.264, 10m IR-valot, 2.8mm kiinteä optiikka, PoE / 12VDC Kameravalvonta TVW MPx vandaalisuojattu minikupukamera, 1/3 Progressiivinen Scan CMOS-kenno, IP66, DWDR, Aito yö/päivä, H.264, 10m IR-valot, 2.8mm kiinteä optiikka, PoE / 12VDC TruVision IP-kupukamerat kiinteällä optiikalla, sisäkäyttöön, ONVIF/PSIA/CGI TVD TVD MPx sisäkupukamera, 1/3 Progressiivinen Scan CMOS-kenno, 2.8mm kiinteä optiikka, digitaalinen yö/päivä, DWDR, H.264, PSIA/ ONVIF, analogilähtö, PoE 3.0 MPx sisäkupukamera, 1/3 Progressiivinen Scan CMOS-kenno, 2.8mm kiinteä optiikka, digitaalinen yö/päivä, DWDR, H.264, PSIA/ ONVIF, analogilähtö, PoE TruVision IP-vandaalisuojatut kupukamerat IR-valoilla, sisä- ja ulkokäyttöön, ONVIF/PSIA/CGI TVD TVD Mpx vandaalisuojattu kupukamera, 1/3 Progressiivinen Scan CMOS-kenno, mm, DWDR, motorisoitu IR-suodin, 15m IRvalot, H.264, PSIA/ONVIF, IP66, 12VDC/PoE 3Mpx vandaalisuojattu kupukamera, 1/3 Progressiivinen Scan CMOS-kenno, mm, DWDR, motorisoitu IR-suodin, 15m IRvalot, H.264, PSIA/ONVIF, IP66, 12VDC/PoE ACCESS CONTROL TruVision IP-miniputkikamerat kiinteällä optiikalla, sisä- ja ulkokäyttöön, ONVIF/PSIA/CGI TVB MPx putkikamera, 1/3 Progressiivinen Scan CMOS-kenno, 6mm kiinteä optiikka, DWDR, motorisoitu IR-suodin, 25m IR-valot, H.264, PSIA/ONVIF, IP66, 12VDC/PoE TVB MPx putkikamera, 1/3 Progressiivinen Scan CMOS-kenno, 6mm kiinteä optiikka, DWDR, motorisoitu IR-suodin, 25m IR-valot, H.264, PSIA/ONVIF, IP66, 12VDC/PoE UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-3

14 IFS verkkokytkimet Kameravalvonta Verkkokytkimet, PoE ES2001-4P-4T porttinen 10/100 Fast Ethernet kytkin, jossa 4kpl PoE portteja, PoE af yhteisteho 55W, käyttölämpötila 0~50 C Verkkokytkimet, PoE+ ES3001-4P-4T porttinen 10/100/1000 Gigabit Ethernet kytkin, jossa 4kpl PoE portteja, PoE af yhteisteho 55W, käyttölämpötila 0~50 C NS3502-8P-2S NS P-4S porttinen 10/100/1000Base-Tx IEEE802.3af/ at verkkokytkin, 8Ethernet-porttia + 2 porttia 100/1000Base-T TP/ SFP, hallinnoitava (max 5x30W tai 8x15,4W / 150W PoE-teho), käyttölämpötila 0~50 C, yhteensopivat SFPmoduulit 1000Base-SX/BX/LX/LHX/ZX 24 porttinen verkkokytkin, 10/100/1000Base T, IEEE802.3at, 4 jaettua SFP paikkaa, hallinnoitava (24x 15,4W/ 12 x 30,8 W / 380W PoE yhteisteho) ja staattinen reititys, käyttölämpötila 0~50 C ACCESS CONTROL V-4 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta

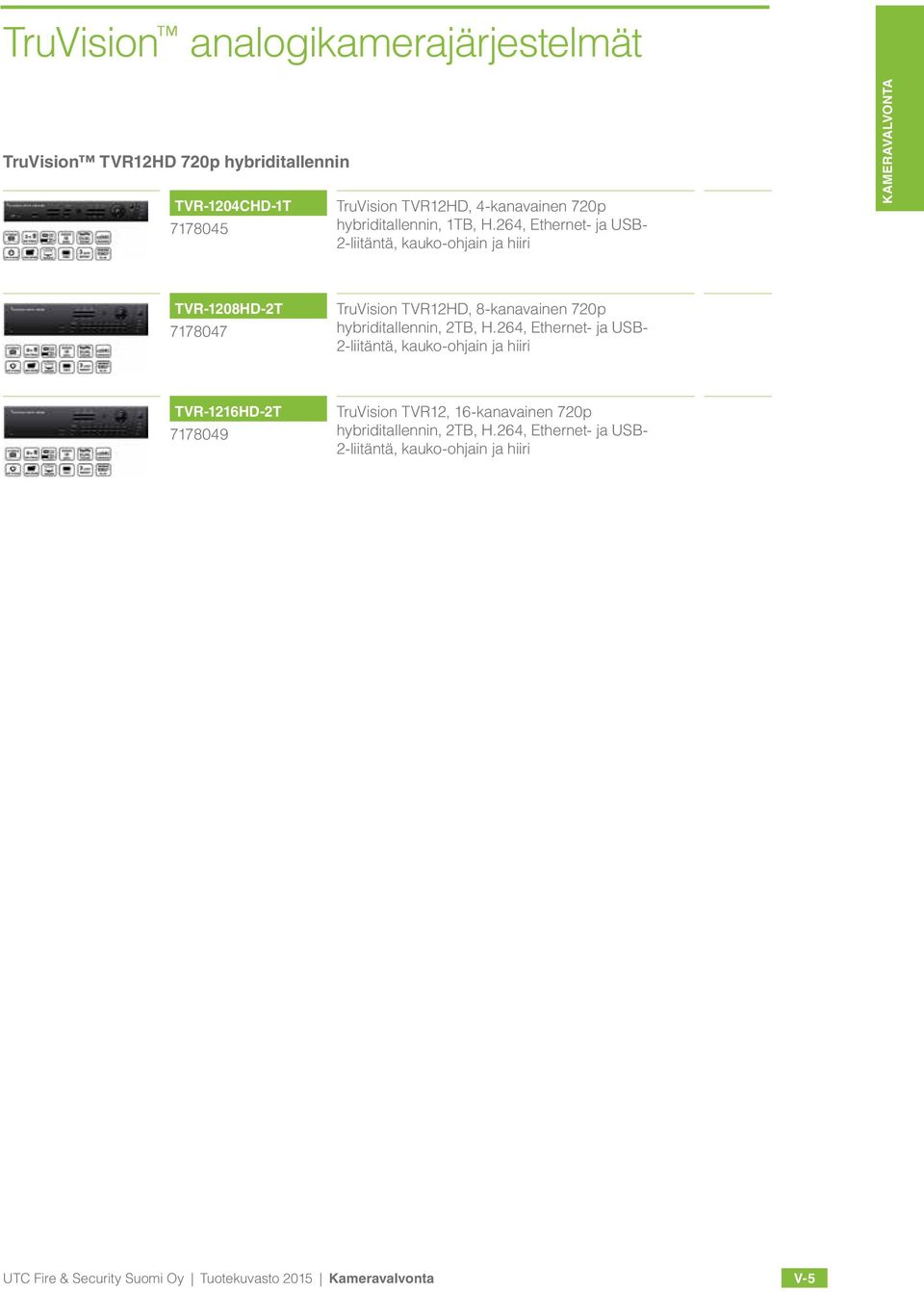

15 TruVision analogikamerajärjestelmät TruVision TVR12HD 720p hybriditallennin TVR-1204CHD-1T TruVision TVR12HD, 4-kanavainen 720p hybriditallennin, 1TB, H.264, Ethernet- ja USB- 2-liitäntä, kauko-ohjain ja hiiri Kameravalvonta TVR-1208HD-2T TVR-1216HD-2T TruVision TVR12HD, 8-kanavainen 720p hybriditallennin, 2TB, H.264, Ethernet- ja USB- 2-liitäntä, kauko-ohjain ja hiiri TruVision TVR12, 16-kanavainen 720p hybriditallennin, 2TB, H.264, Ethernet- ja USB- 2-liitäntä, kauko-ohjain ja hiiri ACCESS CONTROL UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-5

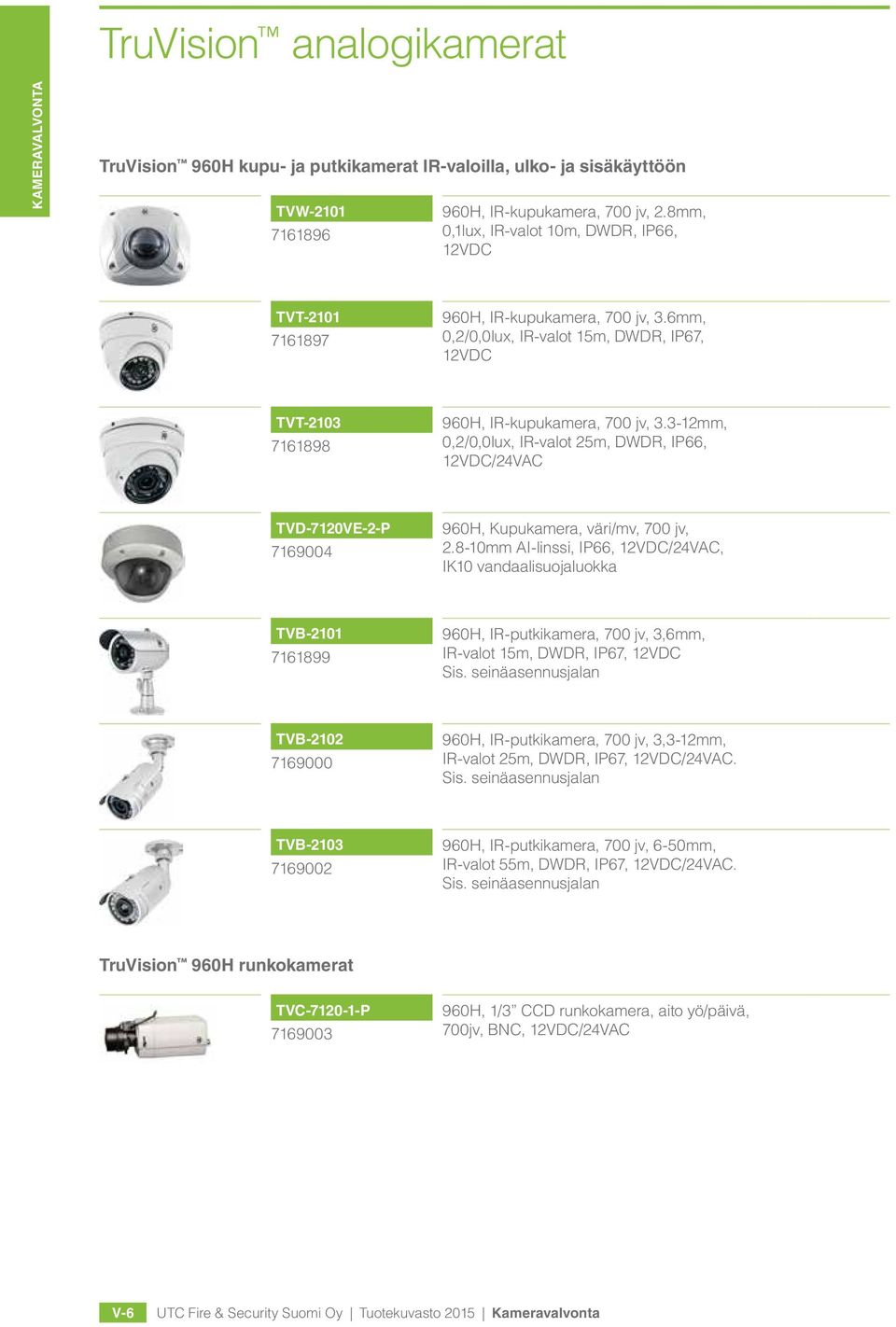

16 TruVision analogikamerat Kameravalvonta TruVision 960H kupu- ja putkikamerat IR-valoilla, ulko- ja sisäkäyttöön TVW H, IR kupukamera, 700 jv, 2.8mm, 0,1lux, IR valot 10m, DWDR, IP66, 12VDC TVT TVT H, IR kupukamera, 700 jv, 3.6mm, 0,2/0,0lux, IR valot 15m, DWDR, IP67, 12VDC 960H, IR kupukamera, 700 jv, mm, 0,2/0,0lux, IR valot 25m, DWDR, IP66, 12VDC/24VAC TVD-7120VE-2-P TVB H, Kupukamera, väri/mv, 700 jv, mm AI linssi, IP66, 12VDC/24VAC, IK10 vandaalisuojaluokka 960H, IR putkikamera, 700 jv, 3,6mm, IR valot 15m, DWDR, IP67, 12VDC Sis. seinäasennusjalan ACCESS CONTROL TVB TVB H, IR putkikamera, 700 jv, 3,3 12mm, IR valot 25m, DWDR, IP67, 12VDC/24VAC. Sis. seinäasennusjalan 960H, IR putkikamera, 700 jv, 6 50mm, IR valot 55m, DWDR, IP67, 12VDC/24VAC. Sis. seinäasennusjalan TruVision 960H runkokamerat TVC P H, 1/3 CCD runkokamera, aito yö/päivä, 700jv, BNC, 12VDC/24VAC V-6 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta

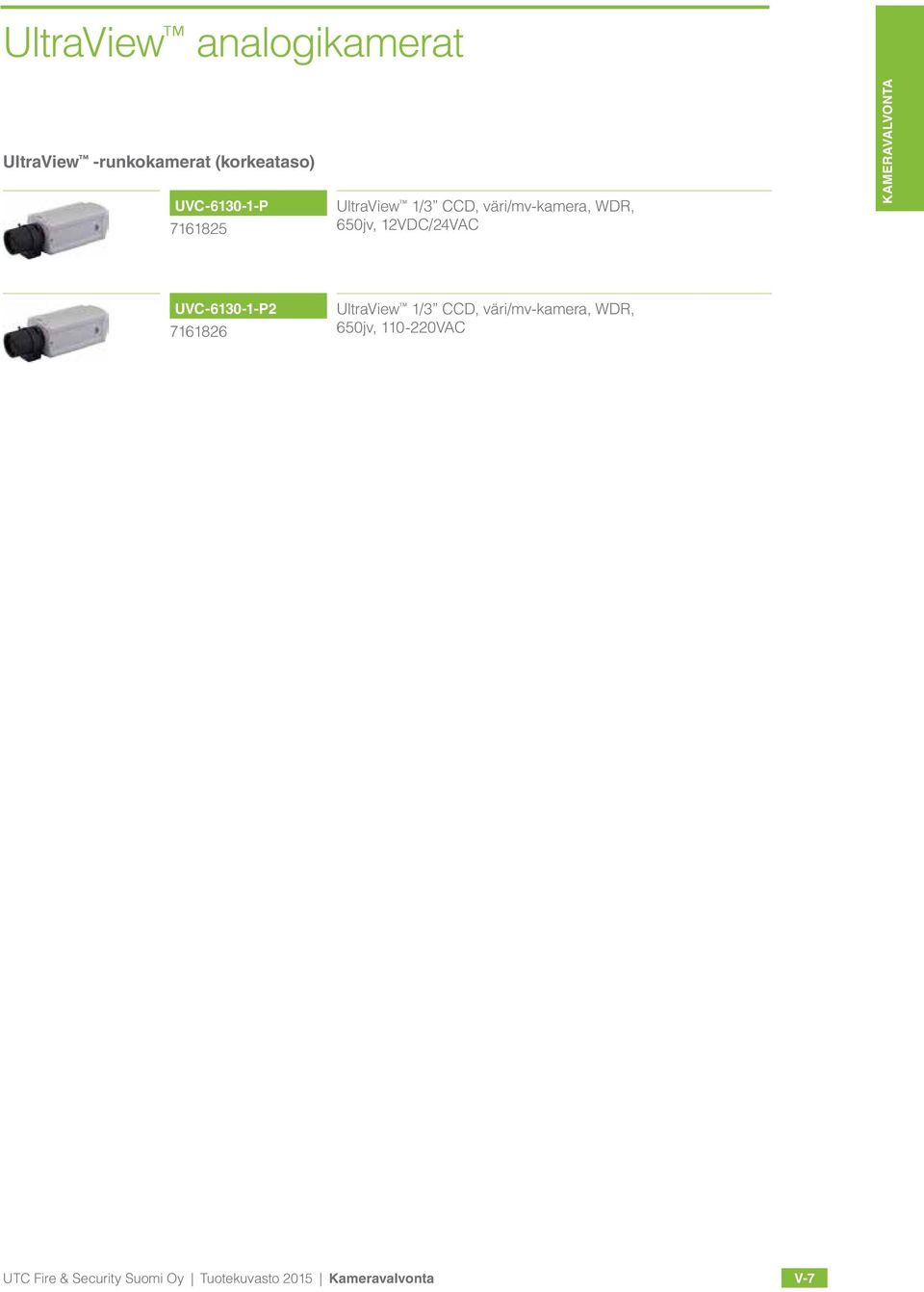

17 UltraView analogikamerat UltraView -runkokamerat (korkeataso) UVC P UltraView 1/3 CCD, väri/mv kamera, WDR, 650jv, 12VDC/24VAC Kameravalvonta UVC P UltraView 1/3 CCD, väri/mv kamera, WDR, 650jv, VAC ACCESS CONTROL UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-7

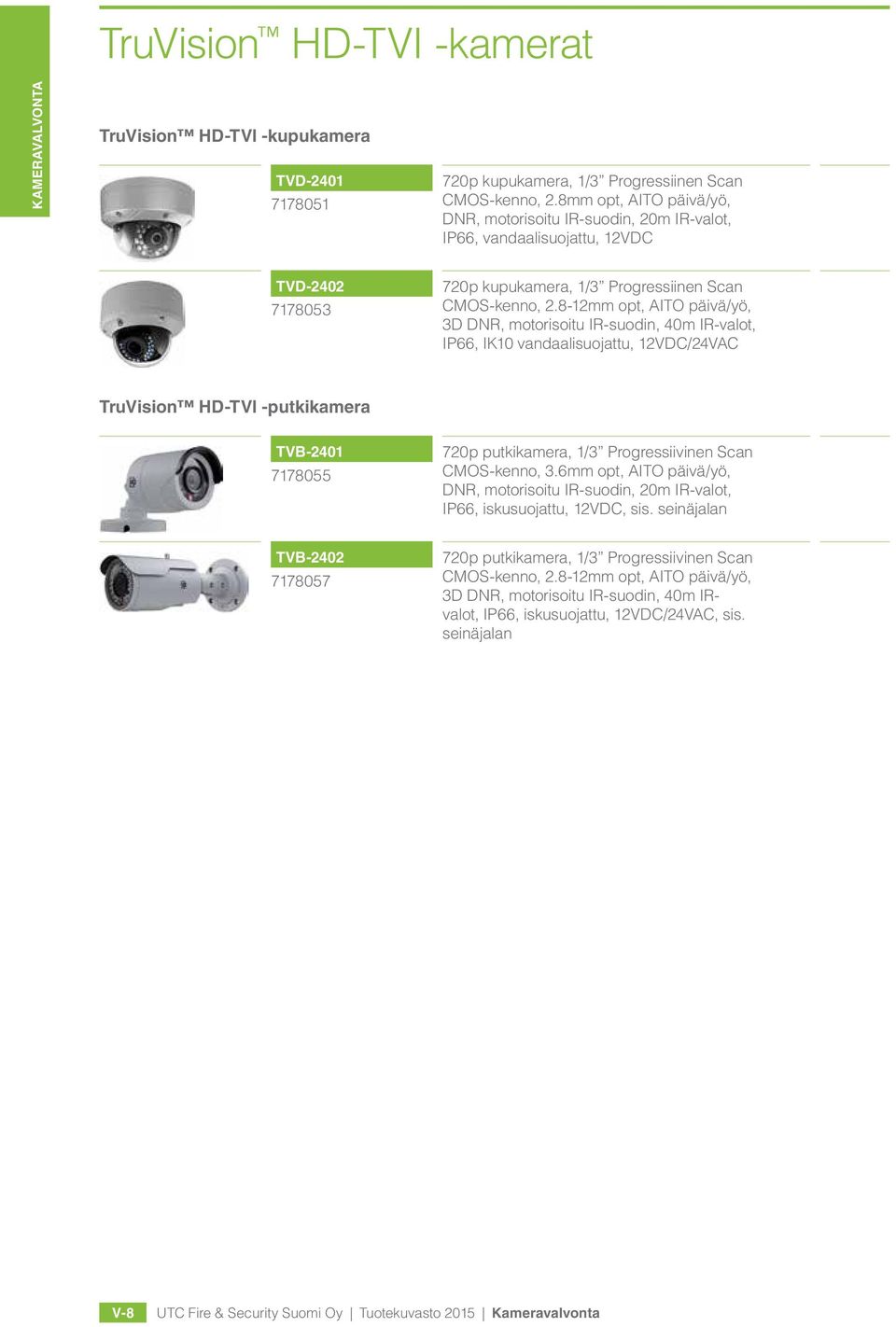

18 TruVision HD-TVI -kamerat Kameravalvonta TruVision HD-TVI -kupukamera TVD p kupukamera, 1/3 Progressiinen Scan CMOS-kenno, 2.8mm opt, AITO päivä/yö, DNR, motorisoitu IR-suodin, 20m IR-valot, IP66, vandaalisuojattu, 12VDC TVD TruVision HD-TVI -putkikamera 720p kupukamera, 1/3 Progressiinen Scan CMOS-kenno, mm opt, AITO päivä/yö, 3D DNR, motorisoitu IR-suodin, 40m IR-valot, IP66, IK10 vandaalisuojattu, 12VDC/24VAC TVB p putkikamera, 1/3 Progressiivinen Scan CMOS-kenno, 3.6mm opt, AITO päivä/yö, DNR, motorisoitu IR-suodin, 20m IR-valot, IP66, iskusuojattu, 12VDC, sis. seinäjalan TVB p putkikamera, 1/3 Progressiivinen Scan CMOS-kenno, mm opt, AITO päivä/yö, 3D DNR, motorisoitu IR-suodin, 40m IRvalot, IP66, iskusuojattu, 12VDC/24VAC, sis. seinäjalan ACCESS CONTROL V-8 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta

19 TruVision valvontamonitorit ja ohjelmistot TruVision valvontamonitorit TVM TruVision LED 17 valvontamonitori, 5:4 kuvasuhde, 1280x1024 resoluutio, BNC, VGA, HDMI, Audio, BNC tulo 960H (700jv) Kameravalvonta TVM TVM TruVision LED 19 valvontamonitori, 5:4 kuvasuhde, 1280x1024 resoluutio, BNC, VGA, HDMI, Audio, BNC tulo 960H (700jv) TruVision LED 18,5 HD valvontamonitori, 16:9 laajakuvasuhde, 1366x768 resoluutio, BNC, VGA, HDMI, Audio, BNC tulo 960H (700jv) Asennustelineet TVM TruVision LED 21,5 FULL HD valvontamonitori, 16:9 laajakuvasuhde, 1366x1080 resoluutio, BNC, VGA, HDMI, Audio, BNC tulo 960H (700jv) FPMA-W Seinäteline TFT monitorille (kiinteä, ohut), musta, 10 30, VESA FPMA-W Seinäteline TFT monitorille (1 nivel, säädettävä), musta, 10 21, VESA ACCESS CONTROL Testimonitori CCTV-TEST GEN CCTV testilaite/näyttö, 3,5 näyttö, domeohjaukset, parikaapelin testaus, RS485, DC12V/1A ulostulo, suoja laukku, yms. UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-9

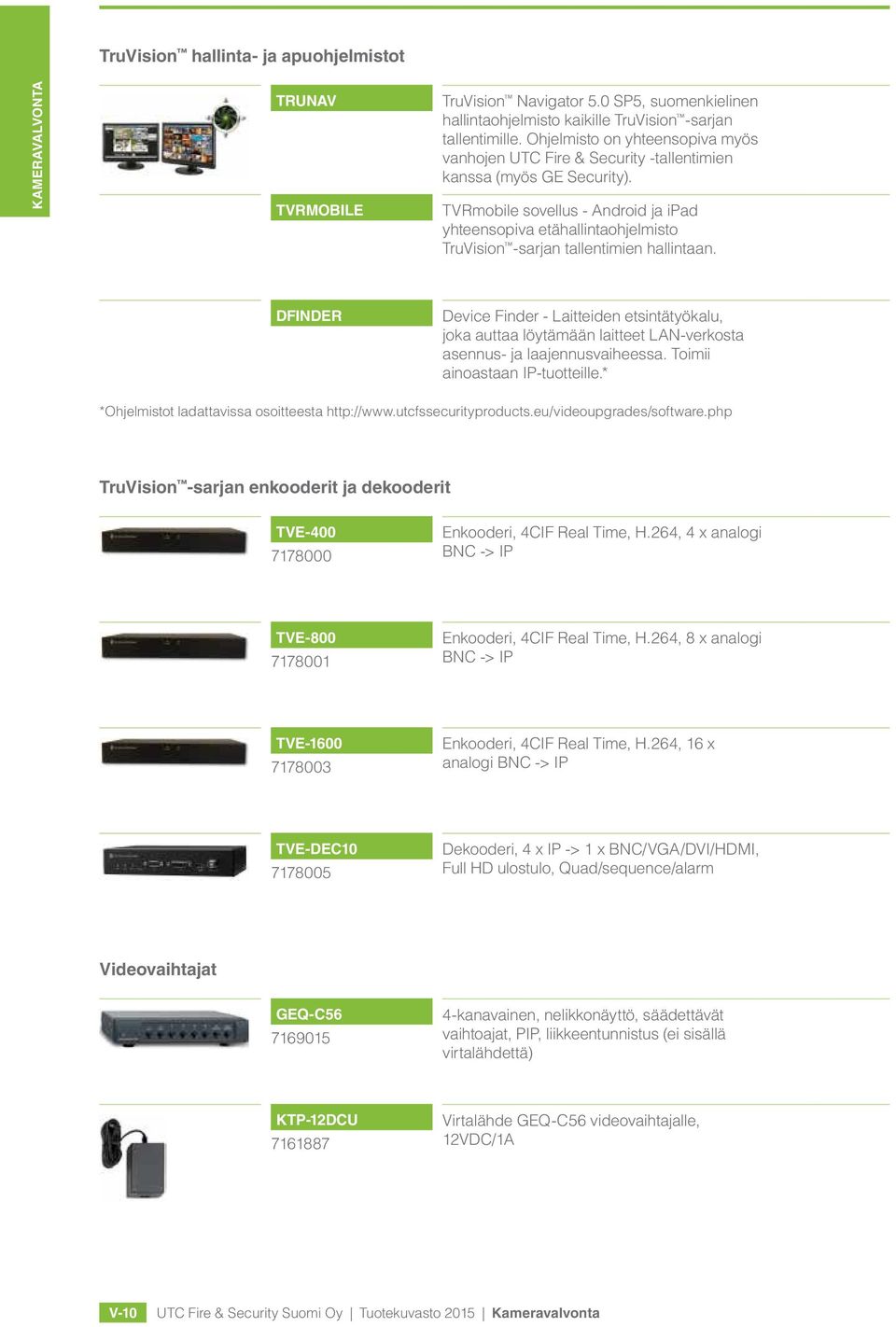

20 TruVision hallinta- ja apuohjelmistot Kameravalvonta TRUnaV TVrmoBILE TruVision Navigator 5.0 SP5, suomenkielinen hallintaohjelmisto kaikille TruVision sarjan tallentimille. Ohjelmisto on yhteensopiva myös vanhojen UTC Fire & Security tallentimien kanssa (myös GE Security). TVRmobile sovellus Android ja ipad yhteensopiva etähallintaohjelmisto TruVision sarjan tallentimien hallintaan. transmission DFINDER Device Finder Laitteiden etsintätyökalu, joka auttaa löytämään laitteet LAN verkosta asennus ja laajennusvaiheessa. Toimii ainoastaan IP tuotteille.* *Ohjelmistot ladattavissa osoitteesta TruVision -sarjan enkooderit ja dekooderit TVE TVE Enkooderi, 4CIF Real Time, H.264, 4 x analogi BNC > IP Enkooderi, 4CIF Real Time, H.264, 8 x analogi BNC > IP ACCESS CONTROL TVE TVE-DEC Enkooderi, 4CIF Real Time, H.264, 16 x analogi BNC > IP Dekooderi, 4 x IP > 1 x BNC/VGA/DVI/HDMI, Full HD ulostulo, Quad/sequence/alarm Videovaihtajat GEQ-C kanavainen, nelikkonäyttö, säädettävät vaihtoajat, PIP, liikkeentunnistus (ei sisällä virtalähdettä) KTP-12DCU Virtalähde GEQ C56 videovaihtajalle, 12VDC/1A V-10 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta

21 Kameratarvikkeet Sääsuojakotelot CHF270/IP Fliptop kotelo 270mm, IP66, 230V, lämmitys, seinäasennusjalka Kameravalvonta CHF270/HTR CHF270/IP66/24VAC Fliptop kotelo 270mm, IP66, 24V lämmitys, seinäasennusjalka Fliptop kotelo 270mm, IP66, 230V lämmitys, 24V muuntaja, seinäasennus CWH/ PA Pölysuojakotelo 270mm, seinäasennuksella, sisäkäyttö Tolppa asennusrauta yhdelle sääsuojakotelolle Runkokamerajalka CB Kameran seinäasennusjalka, 190mm, valkoinen ACCESS CONTROL UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-11

22 Kupukamerajalat Kameravalvonta TVD-SNB TVD-PPB Seinäasennusjalka, joutsenkaula, yht.sop. TVD CB2, CB3, CB5 Kattoasennusjalka, suora, yht.sop. TVD CB2, CB3, CB5 TVD-CB TVD-CB Kupukameran asennussovite, TruVision TVW 2101, TVW 1101 ja TVW1102 kameroille Kupukameran asennussovite, TVD analogiset kupukamerat, TVD IP sisäkupukamerat, UVD kupukamerat TVD-CB5A TVD-M-PMA Kupukameran asennussovite, TVD IP ulkokamerat Kupukameran tolppa asennusalusta, yhteensopiva TVD SNB ACCESS CONTROL TVD-M2-WEBM Kupukameran eristävä/korottava asennuspohja TVW-2101, TVW-1101 ja TVW 1102 kameroille V-12 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta

23 Optiikat 1/3 säädettävä polttoväli ja autoiris YV2.8x2.8LA-SA YV2.7x2.9LR4D-SA ,8-8 mm / F T360 / CS-kierre / Direct Drive-ohjaus 2,9 8 mm / F0.95 IR korjattu Kameravalvonta YV5x2.7R4B-SA YV10x5B-SA ,7 13,5 mm / F1.3 T360, CS kierre / DD ohjaus IR korjattu 5 50 mm / F1.3 T360, CS kierre Kamerakaapelit ja liittimet WRG RG 59 kaapelikela, musta, 100 m kela Suojajännitemuuntajat ja virtalähteet DSA125A5P DSA125A9P Virtalähde, 12VDC, 4A, 5 ulostuloa DC liittimillä Virtalähde, 12VDC, 4A, 9 ulostuloa, koteloitu ACCESS CONTROL DSA24V3A Virtalähde, 24VAC, 3A, 5 ulostuloa DC liittimillä DSA121A Pistotulppamuuntaja 230VAC / 3 12VDC/1A KTP-12DCU Virtalähde 12VDC/1A UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-13

24 IFS johdin kuvansiirto Kameravalvonta Passiiviset yksikanavaiset GEC-1PVTC-F kanavainen lähetin vastaanotin, passiivi, naaras BNC liitin GEC-PVTC-M kanavainen lähetin vastaanotin, passiivi, uros BNC liitin ACCESS CONTROL V-14 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta

25 IFS mediamuuntimet Ethernet Kuitu, (PoE af / PoE at) MC100FX-TX-POE Mediamuunnin + PoE injektori, 100base fx..10/100base tx (PS48VDC.38A EU virtalähde) Kameravalvonta MC201-1P/1FS PS48VDC.38A-EU Mediamuunnin + PoE injektori, 1 portti 10/100Base Tx IEEE802.3af + 1 portti 100Base FX (15Km) yksimuotokuitu (SC liitin) (1x 15,4W PoE), (0~50 C), käyttöjännite 48VDC Virtalähde mediamuuntimelle 48VDC 0.38A (virtalähde edellisiin) MC251-4P/1S PS48VDC240W-EU Mediamuunnin + PoE injektori, 4 porttia 10/100Base Tx IEEE802.3af + 1 x SFP, (4x 15,4W PoE), ( 40~75 C), käyttöjännite 24 48VDC tai 24VAC, asennus Din kiskoon tai seinään, yht. sop. ainoastaan SFP 100Base SX/FX/BX/LX Virtalähde mediamuuntimelle 48VDC 240W (virtalähde edelliseen) MC352-1P/1S Mediamuunnin + PoE+ injektori, 1 portti 10/100/1000Base T IEEE802.3af/at + 1 x SFP, (1x 30W PoE), ( 40~75 C), käyttöjännite 24 48VDC or 24VAC, asennus Din kiskoon tai seinään, yht. sop. ainoastaan SFP 100Base SX/FX/BX/LX ja 1000Base SX/BX/ LX/LHX/ZX ACCESS CONTROL PS48VDC65W-EU Virtalähde mediamuuntimelle 48VDC 65W (virtalähde edelliseen) UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-15

26 Ethernet Parikaapeli Kameravalvonta MCR200-1T-1TW PS5VDC2A-EU Ethernet/parikaapeli muunnin, VDSL2 teknologia (virtalähde PS5VDC2A EU) Virtalähde mediamuuntimelle 5VDC 2A Ethernet Koaksiaali MCR200-1T/1CX Ethernet/koaksiaali muunnin, VDSL2 teknologia (virtalähde PS5VDC2A EU) PS5VDC2A-EU Virtalähde mediamuuntimelle 5VDC 2A Ethernet Koaksiaali tai parikaapeli MC250-4T/1CXT porttinen ethernet/koaksiaali muunnin, VDSL2 teknologia ACCESS CONTROL MC251-4P/1CXT PS48VDC.38A-EU porttinen ethernet/koaksiaali muunnin, VDSL2 teknologia, PoE IEEE 802.3af, PoE teho 15.4W (virtalähde PS48VDC.38A EU) Virtalähde mediamuuntimelle 48VDC 0.38A (virtalähde edelliseen) V-16 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta

27 Ethernet Koaksiaali, PoE af / PoE at, PoE over Coax MC252-1P-1CX MC252-1P-1CXP Ethernet/koaksiaali lähetin, VDSL2 teknologia, PoE IEEE 802.3at, PoE teho 30W (virtalähde PS56VDC65W EU) Ethernet/koaksiaali vastaanotin, VDSL2 teknologia, PoE IEEE 802.3at, PoE teho 30W (virtalähde PS56VDC65W EU) Kameravalvonta PS48VDC65W-EU Virtalähde mediamuuntimelle 48VDC 65W (virtalähde edelliseen) ACCESS CONTROL UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Kameravalvonta V-17

28

29 Murtovalvonta Murtovalvonta

30

31 Advisor Advanced Safety Security Certainty Turvallisuusjärjestelmä joka parantaa elämänlaatua

32 Turvallisuus & elämäntyyli yhdessä Turvallisuusjärjestelmä, joka tarjoaa enemmän kuin pelkkää turvallisuutta Tämän päivän turvallisuusjärjestelmät eivät ole enää vain murtosuojaukseen, vaan niiden tulee myös sopia elämäntyyliisi ja parantaa elämänlaatuasi ilman kompromisseja. Advisor Advanced mahdollistaa molemmat, turvajärjestelmän ja integroinnin sinun jokapäiväiseen elämään. Esimerkiksi kun lapsesi palaavat koulusta kotiin, he voivat ohjata järjestelmän pois päältä heille määritetyllä koodilla tai luettamalla henkilökohtaista tunnistetta etuoven etälukijaan. Advisor Advanced voidaan ohjelmoida lähettämään tekstiviesti, kun lapsesi on saapunut kotiin. Tämä tuo mielenrauhan, joka ylittää perinteisen turvajärjestelmän toiminnan. Kuvittele itsesi ajamassa kesämökillesi. Muutama tunti ennen saapumistasi voit lähettää tekstiviestin keskukselle, joka ohjaa kiinteistön lämmityksen päälle. Saapuessasi perille on mökki lämmin. Tämä on todellista mukavuutta. Tämän ja paljon muuta mahdollistaa Advisor Advanced. Joustavuutta: Ohjaa kotiasi mistä päin maailmaa tahansa Järjestelmän edistykselliset viestintäominaisuudet mahdollistavat kätevän etähallinnan. Voit ohjata järjestelmälläsi oven sähkölukitusta, lämmitystä, valaistusta, ilmastointia jne. Ohjauskomentoja voidaan lähettää puhelinlinjan, GSM-verkon tai internetin välityksellä. Yksinkertaisimmillaan kaikki mitä sinun tarvitsee tehdä, on vain lähettää tekstiviesti matkapuhelimestasi mistä päin maailmaa tahansa. Räätälöidyt hälytykset Advisor Advanced mahdollistaa muutakin kuin perinteiset palvelut, joita asentaja ja hälytyskeskus normaalisti tarjoavat. Järjestelmä voi ilmoittaa useille eri henkilöille eri tapahtumista. Advisor Advanced antaa sinun valita kenelle ja milloin tekstiviestihälytys lähetetään.. Tämä voisi olla esimerkiksi ilmoitus lapsesi saapumisesta kotiin, ilmoitus sinulle ja naapureille järjestelmän teknisestä viasta tai hälytyskeskukselle jos kotiisi murtaudutaan. Sulautuu kotisi sisustukseen Jokainen Advisor Advanced -järjestelmän laitteista on suunniteltu tyylikkääksi ja huomaamattomaksi, niin että ne sulautuisivat kotisi sisustukseen. Valitessasi langattoman ratkaisun, voit sijoittaa laitteet siten että ne ovat lähes huomaamattomia ja silti täyttävät valvontatarkoituksensa. Helposti omaksuttava käyttö Advisor Advanced -käyttölaite ilmoittaa eri tapahtumista äänimerkein ja merkkivaloilla sekä näytön teksteillä. Näytön ja summerin säätäminen mahdollistaa niiden muokkauksen mieleiseksesi. Lisäksi käyttölaite mahdollistaa täydellisen ja nopean valikoiden, pikavalintojen ja vihjepainikkeen käytön. Järjestelmää voidaan käyttää koodilla, etätunnisteella tai kauko-ohjaimilla. Tarvittaessa voidaan myös määritellä, että järjestelmän käyttöön tarvitaan sekä koodi että etätunniste. Näin saadaan nostettua turvallisuustaso huippuluokkaan. Helposti päivitettävissä ja laajennettavissa Koko tämä ominaisuuksien kirjo voi olla sinun käytettävissä yksinkertaisesti korvaamalla vanhan hälytinlaite uudella Advisor Advanced -keskuksella. Normaalisti tähän ei tarvita isoja muutostöitä, kuten kaapelien vaihtamista, vaan jo olemassa olevat kaapelit ja ilmaisimet voidaan liittää uuteen keskukseen. Tarpeen vaatiessa järjestelmää voidaan myös laajentaa yksinkertaisesti lisäämällä siihen uusia ilmaisimia, kuten liike-, savu- tai lämpöilmaisimia. Lisäilmaisimet voivat olla myös langattomasti toimivia.

33 Luotettavaa turvallisuutta Luotettava järjestelmä antaa mielenrauhan Joka minuutti jossain päin Eurooppaa murtaudutaan jonkun kotiin. Advisor Advanced on luotettava turvallisuusjärjestelmä, joka ensisijaisesti ennalta ehkäisee murtoja, mutta murron sattuessa aiheuttaa siitä hälytyksen. Näin murtautumisesta aiheutuvat vahingot saadaan minimoitua. Paikallisesti annettava sireenihälytys karkoittaa tunkeutujan tehokkaasti. Vartiointiliikkeeseen välitetyn hälytyksen ansiosta vartija saapuu paikalle jopa minuuteissa hälytyksestä. Järjestelmä voi antaa hälytyksen myös alkavasta tulipalosta. Tiesitkö että 80% hengenvaarallisista tulipaloista tapahtuu kotitalouksissa? Turvallisuusjärjestelmän aikainen reagointi tulipaloon voi säästää sinut ja läheisesi isoilta ja vakavilta vahingoilta. Kaikki Advisor Advanced -järjestelmän laitteet täyttävät eurooppalaiset standardit ja ne on testattu valtuutettujen tarkastuslaitosten toimesta. Tämä on korkeaa turvallisuutta. Nykyaikainen ja tulevaisuuden käyttöön suunniteltu yhteys hälytyskeskukseen IP-verkon välityksellä (valvottu linja) ja yhteyden varmistus GSM/GPRS-yhteydellä mahdollistavat korkean turvallistason tiedonsiirrolle. Viestintä GSM / GPRS Advisor Advanced -turvajärjestelmän hallinta ei koskaan ole ollut helpompaa, kiitos GSM-viestinnän. Sinun puhelinnumerosi voidaan määrittää ensisijaiseksi tai toissijaiseksi ilmoitusten vastaanottajaksi, niin kuin itse haluat. Lähettämällä tekstiviestin voit tarkastaa järjestelmän tilatiedot, ohjata lämmitystäsi ja vastaanottaa hälytyksiä. Voit myös kytkeä järjestelmän päälle tai pois päästääksesi jonkun kotiisi, ilman että sinun tarvitsee antaa hänelle etätunnistetta tai käyttökoodia. Voit hallita järjestelmääsi 24/7 mistä päin maailmaa tahansa. PSTN / ISDN Voit halutessasi hyödyntää vanhaa puhelinlinjaasi. Voit myös liittää turvajärjestelmään puheviestimoduulin, jolloin järjestelmä soittaa hälytystapahtumista halutuille henkilöille puhelinlinjaasi käyttäen esiohjelmoituja puheviestejä. Näin saat viestin kun lapsesi saapuu kotiin tai naapurisi saa viestin järjestelmän tunnistaessa vikatai palohälytyksen. Hälytyskeskus Yhä useampi järjestelmän käyttäjä liittää järjestelmänsä vartiointiliikkeen palveluun. Nämä erikoistuneet yritykset eivät vain valvo järjestelmää kellon ympäri, vaan ne myös tarjoavat kattavan valikoiman eri palveluita sinun ja omaisuutesi turvaksi. IP IP-tiedonsiirto on nykyaikaa. Useimmissa kotitalouksissa ja yrityksissä on jo olemassa erinomainen internetyhteys, niin miksi sitä ei hyödynnettäisi? Internetyhteyden avulla voit lähettää ja vastaanottaa tietoja/komentoja Advisor Advanced -hälytysjärjestelmästäsi mistä tahansa internetyhteyden omaavasta laitteesta. Olet sitten kotona, töissä tai tienpäällä. Se on ilmaista ja helppoa.

34 Yksi laitevalmistaja tarjoaa kaiken Turvajärjestelmä on vain niin vahva kuin sen heikoin lenkki. Tästä syystä UTC Fire & Security kehittää ja toimittaa korkealaatuisia tuotteita ympäri maailmaa. Laitteet on täysin yhteensopivia toistensa kanssa, joka pienentää merkittävästi aiheettomien hälytyksien mahdollisuutta. Jokainen kohde on erilainen ja jokaisella käyttäjällä on erilaiset tarpeet. Tästä syystä meidän järjestelmämme on aina räätälöity asiakkaan tarpeiden mukaisesti. Voit aloittaa yksinkertaisesta järjestelmästä ja laajentaa sitä tarpeiden ja vaatimusten kasvaessa. Ammattitaitoiset asennusliikkeet auttavat järjestelmän suunnittelussa ja toteutuksessa. Käyttölaite Järjestelmää hallitaan käyttäjäystävälliseltä käyttölaitteelta. Yksi painallus päälle- tai poiskytkentään tekee käyttämisestä kaikille helppoa. Turvajärjestelmää voidaan ohjata myös kätevällä etätunnisteella. Käyttölaite sijoitetaan tyypillisesti ulko-oven läheisyyteen, mutta se voidaan sijoittaa muuallekin tarpeen vaatiessa. Liikeilmaisimet Yli 40 vuoden kokemuksella UTC Fire & Security on globaali sekä johtava valmistaja korkealaatuisille liiketunnistimille. Käytämme peilioptiikkaa ja passiivista infrapunateknologiaa parhaan mahdollisen tunnistuksen varmistamiseksi. Ilmaisimet asennetaan tärkeisiin paikkoihin, joista tunkeutuja todennäköisimmin murtautuisi. Ilmaisimet analysoivat jokaisen epäillyn liikkeen useilla eri kriteereillä ennen hälytyssignaalin lähettämistä keskusyksikölle. IR tai yhdistelmäilmaisinteknologialla ja antimask-ominaisuudella olevia Ilmaisimia on saatavilla m valvontaetäisyyksille.

35 Keskusyksikkö Keskusyksikön voi käytännössä unohtaa asennuksen jälkeen. Piilotettuna esimerkiksi kellariin keskusyksikkö toimii järjestelmän aivona. Heti kun murto-, palo- tai tekninen hälytys tunnistetaan, keskusyksikkö lähettää hälytyksen määritetyille henkilöille tai vartiointiliikkeelle. Akkuvarmistus takaa toiminnan sähkökatkoksen aikana. Sireenit Sireenejä/palokelloja käytetään murto- tai palohälytyksen ilmaisuun. Voit valita esimerkiksi hiljaisemman sisäsireenin ja äänekkäämmän ulkosireenin. Savuilmaisin Tulipalon aiheuttamat vahingot voivat olla laajat. Useimmat tulipalot alkavat kytevästä materiaalista, joka on helposti tunnistettavissa savuilmaisimella. Pieni investointi savuilmaisimeen suojaa sinua ja perhettäsi hengenvaaralta. Savuilmaisin asennetaan kohteeseen, jossa on suurin todennäköisyys tunnistaa tulipalo jo sen alkuvaiheessa. Magneettikytkin Tämä pieni ilmaisin asennetaan oviin ja ikkunoihin. Magneettikytkin tunnistaa oven tai ikkunan avauksen ja ilmaisee hälytyksen keskukselle. Magneettikytkimiä on saatavilla langallisina tai langattomina malleina.

36 Käyttölaite Tyylikäs ja yksinkertainen 06 Päällekytkentä 05 ohjelmoitavat alueen tilamerkkivalot 01 Käyttöjännite/ Vika 02 Hälytys/ Kulkuoikeus 03 Osakytkentä 1 13 nuolipainikkeet (x4) 04 Osakytkentä 2 10 toimintopainikkeet 12 Hyväksyntä (Enter) 14 Help (ohje) 08 Toimintopainike 07 Poiskytkentä 11 Valikko 09 Peruutus/ hylkäys 03 Osakytkentä 1: Tämä toiminto valitaan, kun haluat asettaa esimerkiksi ovien ja ikkunoiden valvonnan käyttöön. Tällöin sisätiloissa olevat ihmiset ja eläimet voivat vapaasti liikkua sisätiloissa. 04 Osakytkentä 2: Tämä toiminto valitaan, kun haluat asettaa esimerkiksi ovet, ikkunat ja tiettyjen liikeilmaisimien valvonnan käyttöön. (makuuhuoneiden liikeilmaisimet on tuolloin poistettu käytöstä) 06 Päällekytkentä: Tämä toiminto kytkee järjestelmän kokonaisuudessaan valvontatilaan.tämä toiminto valitaan tyypillisesti tilanteessa, kun viimeinen henkilö poistuu tiloista/rakennuksesta. Hälytykset voidaan kytkeä päälle usealla eri tavalla, kuten langattomalla kaukoohjaimella, koodilla tai etätunnisteella. 07 Poiskytkentä: Tämä toiminto kytkee järjestelmän pois valvontatilasta kokonaisuudessaan tai vain osan alueista. Advisor Advanced keskuksissa on paljon ominaisuuksia, joita voidaan ohjelmoida järjestelmän käyttäjän tarpeiden mukaan. Kysy lisätietoja asennusliikkeeltä.

37 Advisor Advanced PIRcam Safety Security Certainty Mitä tapahtuu? PIRcam kertoo sen silmänräpäyksessä

38 Älä menetä yöuniasi väärien hälytysten vuoksi Noin 95% hälytyksistä ovat aiheutuneet vahingossa tai ovat ns. vikahälytyksiä. Vikahälytyksiin liittyviä kustannuksia voidaan välttää tehokkaalla hälytysten vastaanotolla ja sen käsittelyllä. Päivä/yö kamera VGA-QVGA IR-valaistus Interaktiivinen LED 5 vuoden paristot Selkeä kuva hälytyksestä, varsinkin tilanteesta, jossa kyse on oikeasta hälytyksestä mahdollistaa välittömän reagoinnin ja toimintamallit. Uuden sukupolven kehittynyt teknologia tekee tämän päivän hälytinjärjestelmästä entistä suorituskykyisemmän tarjoamalla valmiudet hälytysten aiheuttajan tunnistamiseen. UTC:n PIRcam on kehityksen kärkeä ja mahdollistaa joustavan langattoman hälytinratkaisun. PIRcam:ssa yhdistyy visuaalinen hälytysten todennus PIR-ilmaisimen ja kameran avulla, joka tallentaa kuvasarjan hälytystapahtumista. PIRcam on suunniteltu asuinkiinteistöjen, sekä pienten ja keskikokoisten yritysten ratkaisuksi mahdollistaen: Hälytystapahtuman kuvallisen todentamisen Tieto tapahtumasta; joku saapuu valvotulle alueelle tai järjestelmän päälle/pois kytkennät jne. Advisor Advanced järjestelmän langattomien ominaisuuksien laajentamisen PIRcam erottuu joukosta tarjoten Suorituskykyisen havainnoinnin, tehokkaan vikahälytysten erottelun, jopa haastavissa käyttöolosuhteissa. Välittömän tiedon oikeasta hälytyksestä lähettämällä raportit ja kuvat nopeasti säilyttäen tietojen korkean turvatason. Selkeät raportit ja kuvat mahdollistavat hälytystiedon kiirellisyyden arvioimisen. Mahdollisuuden erotella vikahälytykset ja todelliset hälytykset. Tämä tehostaa valvomoiden ja hälytyskeskuksien käsittelyaikaa ja parantaa palvelun laatua merkittävästi. Koska ikinä vahinko tapahtuukaan Hälytyskeskuksen henkilökunta voi katsella kuvia tilanteesta PIRcam tallentaa kuvaa paikan päällä Kuvasarja lähetetään Advisor Advanced keskusyksikölle Loppukäyttäjä saa tiedon tapahtumasta

39 1. Korkea suorituskyky eliminoi vikahälytykset Vector liikeilmaisimien liikkeentunnistus teknologia on turvallisuusmarkkinoiden kehittynein innovaatio. Liikeilmaisimet ovat sananmukaisesti liikeilmaisimia, ne eivät ainoastaan havaitse liikettä, vaan tunnistavat myös sen suunnan jopa 12 metrin etäisyydeltä. Päivällä ja yöaikaan hämärässä valaistuksessa vector toiminto analysoi havaitun kohteen muodostamaa signaalia verraten sitä yleisimpiin ihmisen muodostamiin muotoihin. Hälytys laukeaa ainoastaan, kun kyseessä on oikeanlainen signaali. Nämä ominaisuudet nostavat PIRcam:n täysin omaan luokkaansa. 2. Välitön reagointi todellisiin hälytyksiin Hälytyksen tapahtuessa PIRcam aktivoituu automaattisesti ja ottaa jopa 9 kuvan sarjan korkea resoluutioisia kuvia, oli sitten päivä tai yö. Kolme kuvaa lähtee Advisor Advanced -keskukselle noin kahden sekunnin sisällä tapahtumasta. Nopea tiedonsiirto ei aiheuta kuville laatuvirheitä, eikä vaikuta tietoturvatasoon millään muotoa. Salaus varmistaa siirrettävän tiedon korkeimman mahdollisen turvallisuuden. 3. Mahdollistaa ammattilaisten palvelut Hälytysten käsittely Hälytysten sattuessa hälytysraportit ja niitä tukevat kuvat antavat hälytyskeskuksen henkilökunnalle mahdollisuuden palvella asiakastaan ammattimaisesti. Asiakkaat eivät halua tulla häirityksi tarpeettomasti tai jäädä ilman oleellista tilannetietoa tapahtumien edetessä. Hälytyskeskuksen henkilökunta voi tarkastella kameran taltioimia kuvia, saaden yksityiskohtaista tietoa tilanteesta. PIRcam antaa hälytyskeskuksille tehokkaan työkalun priorisoida tehtävien tärkeysjärjestestystä. Myös loppukäyttäjä voi tarvittaessa vastaanottaa raportteja ja kuvia älypuhelimellaan. Tämä antaa käyttäjälle paremman tiedon siitä mitä kotona tai yrityksessa tapahtuu. Loppukäyttäjällä on täydellinen hallinta tietosuojaasetuksiin. Lisäksi loppukäyttäjä voi vastaanottaa kuvia kaikista tapahtu- mista tai tilata kuvia kameralta tarvittaessa itse.

40 Advisor Advanced Safety Security Certainty Täydelliseen valvontaratkaisuun... Päivä/Yö -kamera ilmaisimen kanssa samalla katselukulmalla Patentoitu vector teknologian peilioptiikka 868 Gen2 -yhteensopiva Jopa 8 PIRcam ilmaisinta per järjestelmä Nopea kuvan tallennus ja lähetys ennen ilkivaltaa Raportointi valvomoon IP:n tai GPRS:n välityksellä 2-suuntainen MMS/SMS -tuki Tukee Mastermind -ohjelmistoa EN luokan 2 hyväksyntä 12m IR-valot hämärissä olosuhteissa Interaktiivinen LED asennuksenhelpottamiseksi 5 vuoden paristot OH Netrec vastaanotin GSM-moduuli ATS7310 PIRcam TX Advisor Advanced -keskusyksikkö ATS1000A-LP ATS1000A-IP-LP Langaton vastaanotin PIRcam:lle ja lang. ilmaisimille ATS1238 Tervetuloa verkkosivuillemme: United Technologies Corporation. All rights reserved. Ref FI

41 Advisor Advanced mobiilisovellus Turvallisuusratkaisu, jonka avulla pidät langat käsissäsi Uusi askel turvatekniikan saralla mahdollistaa täydellisen etähallinnan Advisor Advanced -turvajärjestelmälle. Advisor Advanced -mobiilisovellus tarjoaa yksityis- ja yritysasiakkaille helpon ja nopean tavan hallita turvajärjestelmää. Advisor Advanced -sovellus Nyt saatavana Android ja ios -alustoille Tarkista turvajärjestelmän tila Tutki tapahtumalokia ja seuraa tapahtumia Hallitse ja ohjaa järjestelmää ja kulkuoikeuksia Vieraile Google Play -kaupassa tai itunes App Store:ssa ja koe Advisor Advanced -sovelluksen edut. Ottaaksesi tämän ominaisuuden käyttöösi, ota yhteyttä maahantuojan tekniseen tukeen. Reititin Älylaite

42

43 Advisor Advanced murtovalvontajärjestelmät Advisor vahtipaketti Vahtipaketti 1000A SM RK ATS1000A SM keskus, ATS1115A näppäimistö, 7.2Ah akku, 2 x EV100PI ir ilm, DC137 magneettikosketin, DP721R savuilm, AS210N sireeni Murtovalvonta Advisor GSM-hälytinpaketti Advisor GSM hälytinpaketti langallinen ATS1000A MM keskus, ATS1135 näppäimistö lukijalla, ATS7310 GSM moduuli, 7.2Ah akku, 2 x EV1012PI IR ilm, DC137 magneettikosketin, AS210N sireeni Murtovalvonta Langaton Advisor GSM-hälytinpaketti Advisor GSM-hälytinpaketti langaton ATS1000A-MM-keskus, ATS1135 näppäimistö lukijalla, ATS7310 GSM-moduuli, ATS1235 lang.vastaanotin, 2 x TX liikeilmaisin, TX ovikosketin, AS210N sireeni, 7.2Ah-akku Advisor Advanced -keskuspaketit ATS1000A-MM-HK ATS1000A MM keskus (keskikoko) + ATS1135 näppäimistö etälukija ACCESS CONTROL ATS1000A-LP-HK ATS1000A LP keskus (Iso muovi) + ATS1135 näppäimistö lukija ATS1000A-IP-MM-HK ATS1000A MM IP keskus (keskikoko) + ATS1135 näppäimistö etälukija UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta M-1

44 Advisor Advanced -käyttölaitteet ja -etälukijat Murtovalvonta ATS1115A Näppäimistö+etälukija, 2x16 merkin LCD näyttö ATS Näppäimistö+etälukija, 2x16 merkin iso LCD näyttö Murtovalvonta Advisor Advanced-etälukijat ATS1160N Mifare etälukija, 3m johto ATS1161N ATS Mifare etälukija/näppäimistö, 3m johto ATS Smart Card etälukija, 2,5m johto ACCESS CONTROL ATS Vahvarakenteinen ATS Smart Card etälukija, 2,5m johto M-2 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta

45 Advisor Advanced-tunnisteet ATS ATS Smart Card -etätunniste, avaimenperä, muovi, kaiverrettu sarjanumero (Deister) Smart Card -etätunniste, avaimenperä, muovi, painettu sarjanumero Murtovalvonta ATS ATS Oletuskortti kortin ohjelmointilaitteelle Lukijan ohjelmointikortti, ATS1190, ATS1192 ja ATS1197 Smart Card -lukijoille Murtovalvonta ATS ATS Mifare lukijoiden ohjelmointikortti, ATS1160N / ATS1161N Etälukukorttien ohjelmointilaite, ATS147x tunnisteille ACT ACT430E Mifare etäkortti, 25 kpl pakkaus Mifare -etälukuavainperä ACCESS CONTROL Advisor Advanced -ohjelmistot ATS Advisor Advanced ohjelmointija hallintaohjelma UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta M-3

46 Advisor Advanced plug-in lisälaitteet Murtovalvonta ATS ATS silmukan plug in laajennuskortti 4 releen plug in laajennuskortti suoraan keskukseen Murtovalvonta Laajennuskortit ATS releen plug in lisälaajennuskortti, enintään 1kpl/keskus, liitetään ATS624:ään ATS (32) silmukan keskitin, sis. kotelon (ATS1640), teholähteen ja sireenilähdön ATS silmukan laajennuskortti väylään, liitäntä lähtökortille (muovikotelo) ACCESS CONTROL ATS silmukan laajennuskortti väylään, liitäntä lähtökortille (metallikotelo) Lisälaitteet ATS RS485 väylän erotin / jakovahvistin neljä lähtevää väylää M-4 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta

47 Advisor Advanced -tiedonsiirto ATS7200N ATS Puheviestimoduuli (ainoastaan hälytyksen siirto) GSM moduuli hälytyksensiirtoon ja etäohjelmointiin (uusi versio) Murtovalvonta ACCESS CONTROL Murtovalvonta UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta M-5

48 Hälytyksensiirto yleismalliset Murtovalvonta Murtovalvonta GSM -lähetin- ja ohjausyksikkö FS FS-32 CAM DSA12.2A GSM-lähetin -ja ohjausyksikkö, 2 sisääntuloa, 2 ohjattavaa relelähtöä, (6A max.230v), pulssilaskuri, 1 kpl kamera sis. tulo, 5-32VDC, hälytykset txt-viestillä tai s-postiin, -30 C +75 C Kamera FS 32, 3,7mm kiinteä optiikka, IR:ledit 8m, sis. 3 metrin kaapelin liittimillä, liitäntä suoraan FS 32 GSM modeemiin Virtalähde FS 32 GSM modeemille, 2A, 12VDC FS FS-TC530C GSM-lähetin -ja ohjausyksikkö 230VAC, 2 sis. tuloa + 1 lämpötila-anturille, 2 ohjattavaa relelähtöä, (5A max. 230V), hälytykset tekstiviestilla ja puhelulla, käyttölämpötia -20 C +50 C Lämpötila anturi FS 30:een, 2 metriä ACCESS CONTROL FS-TC530C FS-GSMANT-DIN Lämpötila anturi FS 30:een, 5 metriä Magneettijalka antenni FS 30:een M-6 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta

49 Langattomat vastaanottimet ja ilmaisimet Langattomat vastaanottimet 866 MHz GEN2 & 433 MHz ATS Langaton vastaanotin 868MHz GEN2, 32-kanavaa, muovikotelossa, 868MHz GEN2 ilmaisimille Murtovalvonta ATS Langaton vastaanotin 868MHz GEN2, 32-kanavaa, muovikotelossa, 868MHz GEN2 ilmaisimille ja 8:lle PIRcam:lle Murtovalvonta TX Toistin, 868Mhz GEN2, langattoman vastaanottimen kantaman parantamiseen haastavissa kohteissa Langattomat ilmaisimet 866 MHz GEN2 TX Ovi /ikkunakosketin, pienikokoinen, valkoinen, 868 Mhz GEN2 ACCESS CONTROL TX Yleismallinen kosketin, valkoinen, 868 Mhz GEN2 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta M-7

50 TX m IR-ilmaisin, 868 Mhz GEN2 Murtovalvonta TX m IR-ilmaisin, immuuni lemmikkieläimille, 868Mhz GEN2 Murtovalvonta TX TX PIRcam, VE-sarjan 12m IR-ilmaisin kameralla, 2-suunt., 868Mhz GEN2 Yhdistelmäilmaisin, 12m IR/MA, 868 Mhz GEN2 TX TX Ulkotilojen liikeilmaisin, 10, 20, 30m PIR, 868AM GEN2 Ulkotilojen mini liikeilmaisin, 13m PIR, 868AM GEN2 ACCESS CONTROL TX TX Kauko ohjain, 4 nappinen, 868Mhz GEN2 Paniikkipainike, 2 nappinen, valkoinen, 868Mhz GEN2 TX Tärinäilmaisin, valkoinen, 868Mhz GEN2 TX Savuilmaisin, 868 Mhz, GEN2 M-8 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta

51 Aritech liikeilmaisimet Liikeilmaisimet IR (Peilitekniikka) EV m, 86º, 5 valvontaverhoa, ryömintäkeila, EN 2 lk. Murtovalvonta EV100PI m, 86º, 5 valvontaverhoa, ryömintäkeila, PET versio, EN 2 lk. Murtovalvonta EV m, 86º 7 valvontaverhoa, ryömintäkeila, EN 2 lk. EV m, 86º, 9 valvontaverhoa, ryömintäkeila, 3Brid tekniikka, EN 2 lk. EV1012PI m, 86º, 9 valvontaverhoa, ryömintäkeila, 3Brid tekniikka, PET versio, EN 2 lk. EV1012AM m, 86º, 9 valvontaverhoa, ryömintäkeila, 3Brid tekniikka, Antimasking, EN 3 lk. ACCESS CONTROL EV m, 86º, 11 valvontaverhoa, ryömintäkeila, 3Brid tekniikka, EN 2 lk. EV1116AM m, 86º, 11 valvontaverhoa, ryömintäkeila, 3Brid tekniikka, Antimasking, EN 3 lk. UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta M-9

52 VE-sarjan ilmaisimet, käytäväkeila, Vector Technology Murtovalvonta VE VE735AM /60m 86º+ 5, 11 valvontakeilaa, NC rele, hälytysmuisti, patent. pyrosensori, EN 2 20/60m, 11 valvontakeilaa, Antimasking, NC rele, hälytysmuisti, EN 3 lk. Murtovalvonta VE Lasersädetyökalu pitkän valvontamatkan säätämiseen VE ilmaisimissa Liikeilmaisimet Dual, IR/mikroaalto DD IR/MA ilmaisin, 12m, 9 valvontakeilaa, EN 2 lk. DD1012PI IR/MA ilmaisin, 12m, 9 valvontakeilaa, PET malli, EN 2 lk. ACCESS CONTROL DD1012AM DDV IR/MA ilmaisin, 12m, 9 valvontakeilaa, Antimasking, EN 3 lk. IR/MA ilmaisin, 16m, 9 valvontakeilaa, Vector, EN 2 lk. DDV1016AM IR/MA ilmaisin, 16m, 9 valvontakeilaa, Vector, Antimasking EN 3 lk. M-10 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta

53 Asennustelineet EV-, VE- ja DD-sarjan ilmaisimille SB SB Asennusteline EV, VEja DD liikeilmaisimelle Kevyt asennusteline EV, VE ja DD liikeilmaisimelle Murtovalvonta Kattoilmaisimet, 360, peilitekniikka EV Kattoilmaisin, 360º, Ø 20m valvonta alue, korkeus max 5m, EN 2 lk. Murtovalvonta DD Kattoilmaisin, mikroaalto/ir, 360º, Ø 20m valvonta alue, EN 2 lk. DD669AM Kattoilmaisin, mikroaalto/ir, Antimasking, 360º, Ø 20m valvonta alue, EN 3 lk. Kaapeloitavat ulkoilmaisimet DI DDI602-F IR ilmaisin, säädettävä kantama 10/20/30m, NC/NO, 12V, IP65, EN 2 lk. IR/MA ilmaisin, säädettävä kantama 10/20/30m, NC/NO, 12V, IP65, EN 2 lk. ACCESS CONTROL DI601-WT Testityökalu DI601/DDI602 ilmaisimen valvonta alueen säätämiseen 6910P IR ilmaisin, säädettävä kantama 13m, NC, 12V, IP P IR/MA ilmaisin, säädettävä kantama 13m, NC, 12V, IP65 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta M-11

54 Guardall liikeilmaisimet Murtovalvonta IR-liikeilmaisimet (Fresnell-tekniikka) m PIR liikeilmaisin, 2 lk. Murtovalvonta 6540PI m PIR liikeilmaisin pieneläinlinssillä, 2 lk 15m PIR liikeilmaisin, 2 lk. 6550AM m PIR liikeilmaisin, antimask toiminto, 3 lk. 12m PIR/MA liikeilmaisin, 2 lk. ACCESS CONTROL 6640PI AM m PIR/MA liikeilmaisin pieneläinlinssillä, 2 lk 15m PIR/MA liikeilmaisin, antimask toiminto, 3 lk. M-12 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta

55 6530CM PIR liikeilmaisin, tunnistusala 9m, as.kork m 6630CM-N PIR/MA liikeilmaisin, tunnistusala 9m, as.kork m Murtovalvonta 6545-BP Asennusjalka 65XX sarjan ilmaisimille (10kp/ pkk) 6545-LR Käytävälinssi 26m, 10kpl/pkk, yht. sop Murtovalvonta 6545-CL Verholinssi 12m, 6, 10kpl/pkk, yht. sop ACCESS CONTROL UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta M-13

56 Magneettikoskettimet Murtovalvonta Puuoven uppokoskettimet Ø 0.95cm DC Avautuva kosketintieto, valk, kosketinväli 1,27cm (Abloy Ea501) (korvaa 1072 N) Murtovalvonta Puuoven uppokoskettimet Ø 0.95cm DC Kiinnitys ruuveitta, valkoinen, kosketinväli 1,27cm (korvaa 1075 N) Puuoven pinta-asennuskoskettimet DC Metallioven pinta-asennuskoskettimet Avautuva kosketintieto, valkoinen, kosketinväli 3,7cm (korvaa 1085TW N) ACCESS CONTROL DC Oviportti- ja nosto-ovikoskettimet DC Avautuva kosketintieto, valkoinen, kosketinväli 3,18cm (korvaa 1045T N) Avautuva kosketintieto, 2m kiinteä kaapeli+johtosuojus, kosketinväli 75mm (korvaa 2202A L) DC Vaihtokosketin, 2m kiinteä kaapeli+johtosuojus, kosketin väli 19 63mm M-14 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta

57 Hätäpainikkeet 3040-W W Hätäpainike merkkivalolla, vaihtokoskettimella, hälytysmuisti Hätäpäinike ilman merkkivaloa, avautuva kosketin Murtovalvonta Lasirikkoilmaisimet R5815NT Akustinen lasirikkoilmaisin, kaikki lasityypit, pyöreä, kansisuoja Murtovalvonta Lämpötila- ja kosteusilmaisimet TS TS300R Lämpötilantunnistin 0 +60ºC, yläja alalämpöhälytys Ulkoinen anturi TS300:aan, ºC C Kosteusilmaisin, 12V ACCESS CONTROL UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta M-15

58 Releelliset savu- ja lämpöilmaisimet hälytinkeskukseen, ei sis. sireeniä Murtovalvonta DP721R DP721RT Optinen savuilmaisin, hälytysmuisti, diagnostiikka, relelähtö Optinen savu /lämpöilmaisin, hälytysmuisti, diagnostiikka Murtovalvonta DP721RTA DT713-5R Optinen savu /lämpöilmaisin, automaattikuittaus, relelähtö Lämpöilmaisin 60, 5ºC, relelähtö DB Asennuspohja kaikille DP ja DT ilmaisimille ACCESS CONTROL M-16 UTC Fire & Security Suomi Oy Tuotekuvasto 2015 Murtovalvonta
