1 TP-LINK TD-8840 ADSL2/2+ päätelaitteen Käyttöohje

2 Tuotepakkauksen sisältö...2 Osa 1: Tietoa tuotteesta Tekniset tiedot Tuetut protokollat Tiedonsiirtonopeudet ATM-ominaisuudet Yhteensopivuus Käyttöympäristö Sähkönkulutus...4 Osa 2: Asennusohjeet Järjestelmävaatimukset Merkkivalojen (LED) selitykset Takapaneeli Asennus (kuva 2-1)...5 Osa 3: Asennusohjeet Tietokoneen konfiguroiminen Sisäänkirjautuminen WAN asetukset...9 Liite A: Oletusasetukset...23

3 Tuotepakkauksen sisältö Pakkaus sisältää seuraavat tuotteet: 1 kpl TD-8840 External ADSL2+ ROUTER 1 kpl AC virtalähde TD-8840 External ADSL2+ ROUTER 1 kpl asennus-cd (Resource CD) sisältäen: Tämän oppaan Muuta hyödyllistä tietoa Pika-asennusohjelman pika-asennusopas (Quick Installation Guide) 1 kpl RJ45-kaapeli 2 kpl RJ11-kaapeli 1 kpl ADSL-jakaja. Huoma: Mikäli tuotepakkauksesta puuttuu yksi tai useampi luetelluista osista tai jokin osa on viallinen ottakaa yhteys tuotteen jälleenmyyjään

4 Osa 1: Tietoa tuotteesta TP-LINK TD-8840 External ADSL2+ ROUTER on TP-LINKin suunnittelema ja valmistama tuote. Siinä yhdistyvät sekä erinomainen suunnittelu että korkeatasoinen valmistus. Tästä syystä takaamme laitteelle korkean suorituskyvyn, vakauden sekä käytön helppouden. TD-8840:ssä on integroitu ADSL2+ lähetin-vastaanotin sekä 256-MHz MIPS32 prosessori. TD-8840 on täydellinen plug-and-play ratkaisu, jonka voit kytkeä ethernet-liitännän kautta mihin tahansa 10M/100M Ethernet laitteeseen. Laite tukee myös Auto-MDIX toimintoa. TD-8840 modeemin konfigurointi on mahdollista Ethernet-liitännän kautta HTML-pohjaisena (Internet-selaimella). 1.1 Tekniset tiedot suorituskykyinen IC jonka integroitu AFE ja 256 MHz MIPS32 prosessori takaavat tehokkaan ja luotettavan käytön suurinopeuksinen epäsymmetrinen tiedonsiirtotila ja integroitu 4-porttinen kytkin mahdollistavat useamman käyttäjän jaetun laajakaistaisen internet-yhteyden tukee kaikkia ADSL2+ -standardeja tukee kaikkia keskeisimpiä DSLAM-laitteita päivitettävä ohjelmisto pieniin yrityksiin soveltuvat integroidut internet- ja reititintoiminnot edistynyt DMT-modulointi ja -demodulointi reaaliaikainen konfigurointi ja seuranta ylijännitesuojapiiri suojaa laitetta luotettavasti staattiselta sähköltä sekä ylijännitteeltä. 1.2 Tuetut protokollat - G (G.dmt) - Annex A/B/C - G (G.lite) - Annex A/B/C - ANSI T G (ADSL2) - Annex A/B/C/M ja Annex L (RE-DSL) -yhteensopiva - G (ADSL2+) Annex A/B/C ja Annex L (RE-DSL) -yhteensopiva - ADSL dual latency (fast path and interleaved path) - I.432 ATM physical layer -yhteensopiva - RFC2364 (PPPoA) -tuki - RFC2516 (PPPoE) -tuki - RFC1483 (EoA)(Bridged and Router) -tuki - RFC1577 (IPoA) -tuki 1.3 Tiedonsiirtonopeudet maksimi vastaanottonopeus: 24 Mbps maksimi lähetysnopeus: 1 Mbps maksimi linjapituus: 6 Km

5 1.4 ATM-ominaisuudet AAL0, AAL5, OAM, RM, ja Raw Cell -tuki laitteistotuki 4:lle VC:lle, lisäksi ohjelmistotuki RX VC:lle ja TX VC:lle 24-bittinen VPI (Virtual Path Identifier) ja VCI (Virtual Circuit Identifier). 1.5 Yhteensopivuus PVC NAT, DHCP jne IEEE 802.3, IEEE 802.3u 10Base-T/100BASE-TX full-duplex tai half duplex Ethernet Auto-MDIX. 1.6 Käyttöympäristö käyttölämpötila: 0 C~40 C säilytyslämpötila: -40 C~70 C kosteus: 10%~90%. 1.7 Sähkönkulutus virtalähde: 9 VAC/0.8 A 50 Hz tai 60 Hz virrankulutus: maksimi 6 W. Osa 2: Asennusohjeet TD-8840:ssä on viisi erillistä liitäntää, neljä Ethernet- ja yksi ADSL-liitäntä. Laitetta ei saa altistaa liialliselle kuumuudelle tai kosteudelle. Sijoita laite paikkaan, jossa se on turvallisesti kytkettynä eri laitteisiin sekä virtalähteeseen. 2.1 Järjestelmävaatimukset Tarkista, että tietokoneessasi on oikein asennettu verkkokortti (Nertwork Interface Card) ennen ADSL-reitittimen kytkemistä. Tuote edellyttää myös TCP/IP-protokollaa tukevaa käyttöjärjestelmää. 2.2 Merkkivalojen (LED) selitykset Laitteen etupaneelissa on punainen virtailmaisin sekä seitsemän vihreää toimintoilmaisinta. Ilmaisimien merkitykset näet seuraavasta taulukosta (Taulukko 1-1): Ilmaisin Selitys Tila Toiminnon kuvaus - 4 -

6 PWR ADSL ALARM ACT LAN 1~4 Virta ADSL-tila Virhe Tiedonsiirto Ethernet Päällä Pois Virta paella Ei virtaa Vilkkuu hitaasti Automaattinen tunnistus Vilkkuu nopeasti Yhdistäminen puhelinverkkoon Päällä Yhdistetty puhelinverkkoon Päällä Virhe ADSL:n tiedonsiirrossa Pois Normaali ADSL-toiminta Päällä Tiedonsiirto WAN-portin kautta Pois Tietoa ei siirry WAN-portin kautta Päällä LAN-yhteys normaalitilassa Pois LAN-yhteys poikkeava Vilkkuu LAN-portissa tiedonsiirtoa Taulukko Takapaneeli ON/OFF: Kytkee tai katkaisee virran laitteeseen Power (9VAC/0.8A input): Virtaliitäntä Huom: kolmannen osapuolen virta-adaptereiden käyttäminen saattaa vahingoittaa laitetta. RESET: oletusasetusten palauttaminen palauttaaksesi oletusasetukset laitteeseen sammuta ensin laitteesta virrat. Sitten paina Reset-nappulaa ja pidä nappula pohjassa ja samanaikaisesti kytke laitteeseen virrat. Pidä edelleen Reset nappulaa painettuna noin viiden sekunnin ajan ja vapauta nappula. Laite on tämän palautettu oletusasetuksille 1~4(LAN): yhdistää laitteen tietokoneeseen LINE(WAN): yhdistää laitteen ADSL-jakajaan tai suoraan puhelinlinjaan. 2.4 Asennus (kuva 2-1) Seuraavissa vaiheissa käydään läpi laitteen asennus peruspiirteittäin: Vaihe 1: Kytke puhelinkaapelin avulla laitteen takapaneelin LINE-liitäntä ADSL-jakajan MODEM-liitäntään. Mikäli haluat käyttää lankapuhelinta samassa puhelinliitännässä, kytke puhelin ADSL-jakajan PHONE-liitäntään. Vaihe 2: Kytke CAT5 RJ45-verkkokaapelin avulla laitteen takapaneelin LAN-liitäntä tietokoneesi verkkokorttiin. Vaihe 3: Kytke virta-adapteri laitteen takapaneelissa olevaan POWER-liitäntään. Vaihe 4: Tarkista, että olet suorittanut kytkennät oikein oheisen kuvan avulla. Kytke laitteeseen virta virtapainikkeesta

7 Kuva 2-1 Osa 3: Asennusohjeet Laitteessa on oletuksena päällä DHCP-palvelin, jolloin laite jakaa automaattisesti IP-osoitteen siihen kytketyille laitteille. Voit kuitenkin myös käyttää kiinteitä IP-osoitteita kytkiessäsi laitteeseen tietokoneita tai muita Ethernet-pohjaisia laitteita. Oletus IP-osoiteavaruus on /24. Laitteen oma IP on Jos haluat asettaa tietokoneeseen kiinteän IP-osoitteen, katso ohjeet seuraavasta luvusta (3.1). Muuten jatka kohtaan 3.2, laitteseen sisäänkirjautuminen. Huom! Mikäli Internetpalveluntarjoasi käyttää VPI -ja VCI-arvoja 0/100 (mm. Elisa), laitteen asetuksiin ei tarvitse tehdä mitään muutoksia. Internet-yhteys toimii laitteen oletusasetuksilla. Tällöin seuraavia muutoksia laitteen asetuksiin ei tarvitse tehdä. Jos palveluntarjoasi käyttää muita VPI/VCI arvoja, muuta laitteen asetuksia vastaavasti. Tarkemmat ohjeet kohdassa 3.3 (WAN asetukset). Oletuksena laitteessa on myös päällä osoitemuunnos (NAT) ja palomuuri, jolloin liikenne Internetistä päin kotiverkkoon on estetty. 3.1 Tietokoneen konfiguroiminen 1. Yhdistä laite edellisen ohjeen mukaisesti ja kytke laiteeseen virta. 2. Vaihda tietokoneesi IP-osoite (kuva 3-1): avaa verkkokorttisi TCP/IP-asetukset ja määritä - 6 -

8 IP-osoitteeksi * (* : Mikä tahansa luku 2:n ja 254:n välillä). Määritä aliverkon peitteeksi ja oletusyhdyskäytäväksi Saat tarvittaessa ensisijaisen ja vaihtoehtoisen DNS-palvelimen osoitteen Internet-palveluntarjoajaltasi. Kuva 3-1 Huom: Voit muuttaa IP-osoitteen TCP/IP-Asetuksista Windows 98 käyttöjärjestelmässä seuraavasti: Napsauta hiiren oikealla painikkeella työpöydän Verkkoympäristö kuvaketta (Network Neighborhood) -> Valitse Ominaisuudet (Properties)-> Kaksoisnapsauta TCP/IP PCI Fast Ethernet Adapter -kuvaketta. Voit muuttaa Windows 2000/NT/XP:n IP-asetuksia seuraavasti: Napsauta hiiren oikealla painikkeella työpöydän Verkkoympäristö (Network Neighborhood) -kuvaketta-> Valitse Ominaisuudet (Properties) -> Napsauta hiiren oikealla painikkeella Lähiverkkoyhteys (Local Connection) -> Valitse Ominaisuudet (Properties) -> Kaksoisnapsauta Internet-protokolla (TCP/IP) (Internet Protocol TCP/IP). HUOM: Tekstit saattavat poiketa tästä oppaasta Vinkki: Voit tarkistaa asetusten toiminnan PING-komennolla. Valitse Windowsista Käynnistä -> Suorita, ja kirjoita seuraava komento: Ping

9 Mikäli ruudulla näkyy seuraavasti, on kaikki kunnossa. Ping-isäntä , 32 tavun paketti: Vastaus isännältä : tavuja=32 aika<10ms TTL-128 Mikäli ruudulla näkyy seuraavaa, tarkista kytkennät ja asetukset ja yritä uudelleen. Ping-isäntä , 32 tavun paketti: Pyyntö aikakatkaistiin. 3.2 Sisäänkirjautuminen Käynnistä Internet-selaimesi (Internet Explorer) ja kirjoita osoitteeksi Anna käyttäjätunnukseksi (User name) admin ja salasanaksi (Password) admin. Mikäli yhteys ADSL-reitittimeen onnistuu ilmestyy kuvan 3-2 mukainen ikkuna. Kuva 3-2 Sisääkirjauduttuasi onnistuneesti saat näkyviin kuvan 3-3 mukaisen - 8 -

10 päävalikon. Kuva 3-3 Muuttaaksesi oletuskäyttäjätunnusta ja salasanaa siirry päävalikon kohtaan Management Access control Passwords ja noudata sivulla näkyviä ohjeita. (Kuva 3-4) Kuva WAN asetukset Valitse päävalikosta Advanced Setup WAN (kuva 3-5)

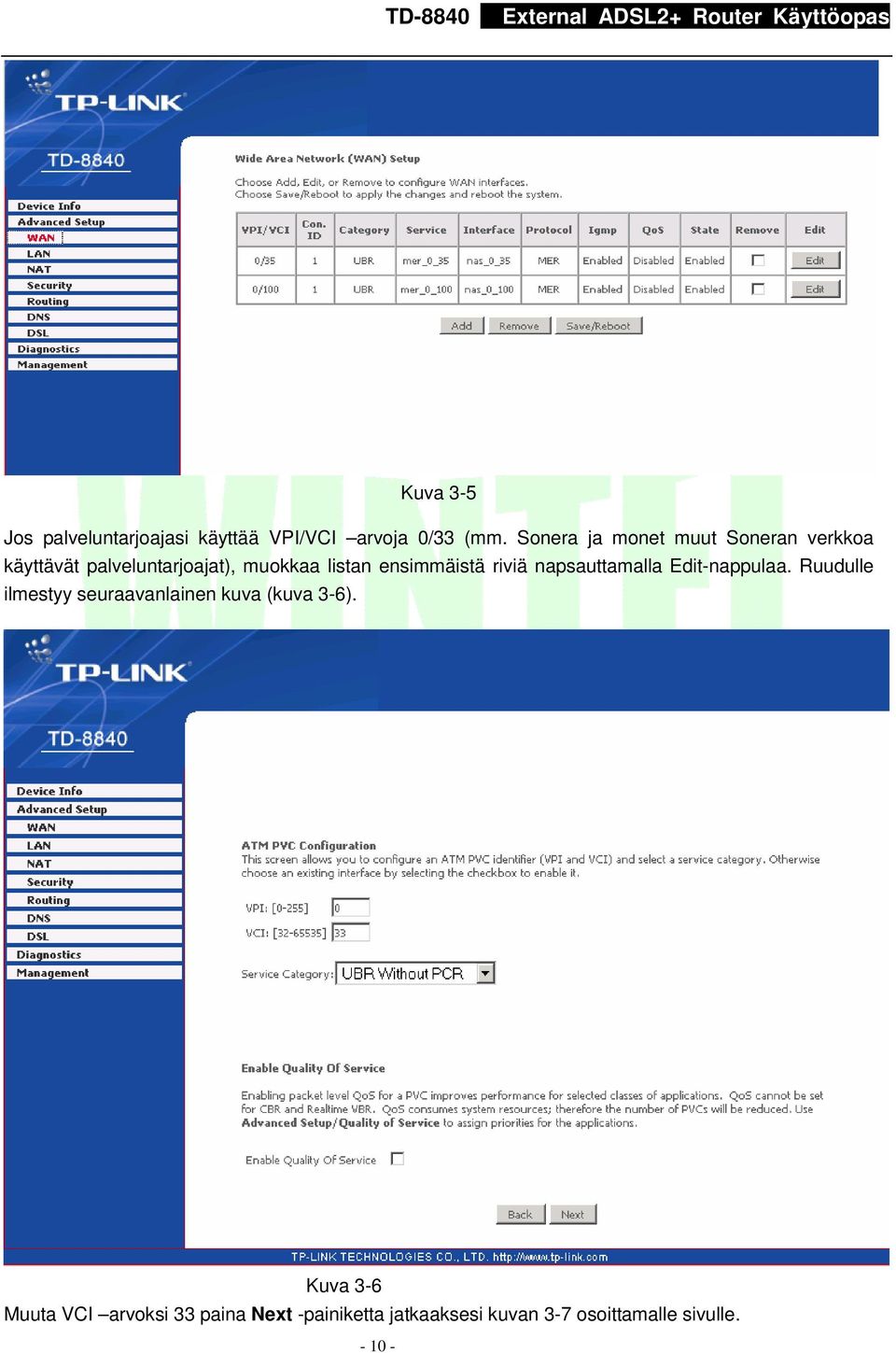

11 Kuva 3-5 Jos palveluntarjoajasi käyttää VPI/VCI arvoja 0/33 (mm. Sonera ja monet muut Soneran verkkoa käyttävät palveluntarjoajat), muokkaa listan ensimmäistä riviä napsauttamalla Edit-nappulaa. Ruudulle ilmestyy seuraavanlainen kuva (kuva 3-6). Kuva 3-6 Muuta VCI arvoksi 33 paina Next -painiketta jatkaaksesi kuvan 3-7 osoittamalle sivulle

12 Kuva 3-7 Tarkista että asetukset ovat kuvan (kuva 3-7) mukaiset ja valitse Next. Tarkista edellen että asetukset ovat kuvan mukaiset (kuva 3-8)

13 Kuva 3-8 Edelleen valitse Next ja tarkista asetukset seuraavan kuvan mukaisiksi (kuva 3-9)

14 Kuva 3-9 Voit muuttaa Service Name kenttään tekstiksi mer_0_33 (tai haluamasi tekstin), joka kuvaa yhteyden tyyppiä. Valitse Next ja tarkista, että asetukset ovat kuvan mukaiset (kuva 3-10)

15 Kuva 3-10 Valitse Save ja seuraavalla sivulla (kuva 3-11) napsauta Save/Reboot. Laite käynnistyy uudelleen ja on nyt määritetty toimimaan Soneran ja vastaavissa verkoissa. HUOM: Jos palveluntarjoasi käyttää jotain muuta protokollaa ja kapselointia esim. PPPoA, PPPoE tai siltaavaa (Bridging) protokollaa valitse oikea tyyppi Connection Type listasta (kuva 3-7) vastaavasti ja vaihda myös muut asetukset tarpeen mukaan. Seuraavassa kohdassa PPP over ATM ja siitä eteenpäin on esimerkkejä kyseisistä asetuksista. Tarkat arvot saat palveluntarjoajalta

16 Kuva 3-11 PPP over ATM (PPPoA) (kuva 3-12) Mikäli käytät PPP over ATM (PPPoA) protokollaa, kirjoita palveluntarjoajalta saamasi käyttäjätunnus (User Name) sekä salasana (Password) niille varattuihin kenttiin. Voit halutessasi muuttaa protokollan oletusasetuksia. Jatka painamalla Next-painiketta. Kuva 3-12 Voit tarvittaessa valita yhteydellesi IGMP Multicast sekä WAN Service toiminnot (Kuva 3-13). Hyväksy valintasi Next-painikkeella. Tarkista, että olet määrittänyt yhteyden palveluntarjoajalta saamiesi ohjeiden mukaiseksi (Kuva 3-14). Mikäli haluat tallentaa asetukset ja viimeistellä asennuksen, paina

17 Save-painiketta. Palataksesi tekemään muutoksia asetuksiin paina Back-painiketta. Kuva 3-13 Kuva 3-14 PPP over Ethernet (PPPoE) (Kuva 3-15) Jos käytät PPP over Ethernet (PPPoE) protokollaa, kirjoita palveluntarjoajalta saamasi käyttäjätunnus (User Name) sekä salasana (Password) niille varattuihin kenttiin. Voit halutessasi muuttaa protokollan oletusasetuksia. Jatka painamalla Next-painiketta

18 Kuva 3-15 Voit tarvittaessa valita yhteydellesi IGMP Multicast sekä WAN Service toiminnot (Kuva 3-16). Hyväksy valintasi Next-painikkeella. Tarkista, että olet määrittänyt yhteyden palveluntarjoajalta saamiesi ohjeiden mukaiseksi (Kuva 3-17). Mikäli haluat tallentaa asetukset ja viimeistellä asennuksen, paina Save-painiketta. Palataksesi tekemään muutoksia asetuksiin paina Back-painiketta. Kuva

19 Kuva 3-17 MAC Encapsulation Routing (MER) (Kuva 3-18) Valitse MAC Encapsulation Routing (MER) protokollaa varten asetussivulla palveluntarjoajaltasi saamat asetukset. Paina Next jatkaaksesi Kuva 3-18 Valitse seuraavaksi haluamasi toiminnot yhteydelle (Kuva 3-19). Paina Next-painiketta, kun olet valmis.

20 Tarkista, että olet määrittänyt yhteyden palveluntarjoajalta saamiesi ohjeiden mukaiseksi (Kuva 3-20). Mikäli haluat tallentaa asetukset ja viimeistellä asennuksen, paina Save-painiketta. Palataksesi tekemään muutoksia asetuksiin paina Back-painiketta. Kuva 3-19 Kuva 3-20 IP over ATM (IPoA) (Kuva 3-21) Valitse IPM over ATM (IpoA) protokollaa varten asetussivulla palveluntarjoajaltasi saamat asetukset. Paina Next jatkaaksesi

21 Kuva 3-21 Valitse seuraavaksi haluamasi toiminnot yhteydelle (Kuva 3-22). Paina Next-painiketta, kun olet valmis. Tarkista, että olet määrittänyt yhteyden palveluntarjoajalta saamiesi ohjeiden mukaiseksi (Kuva 3-23). Mikäli haluat tallentaa asetukset ja viimeistellä asennuksen, paina Save-painiketta. Palataksesi tekemään muutoksia asetuksiin paina Back-painiketta.. Kuva

22 Kuva 3-23 Bridging (Siltaus) (Kuva 3-24) Jos haluat käyttää siltausta (Bridging) tarkista, että Enable Bridge Service kohta on rastitettu ja paina Next-painiketta. Tarkista, että olet määrittänyt yhteyden palveluntarjoajalta saamiesi ohjeiden mukaiseksi (Kuva 3-25). Mikäli haluat tallentaa asetukset ja viimeistellä asennuksen, paina Save-painiketta. Palataksesi tekemään muutoksia asetuksiin paina Back-painiketta.. Kuva

23 Kuva 3-25 Huom: Viimeisteltyäsi asennuksen laite on käynnistettävä uudelleen. Paina Save/Reboot painiketta tallentaaksesi asetukset ja uudelleenkäynnistääksesi laitteen. (Kuva 3-26) Kuva 3-26 Asennus on valmis laitteen käynnistyttyä uudelleen
