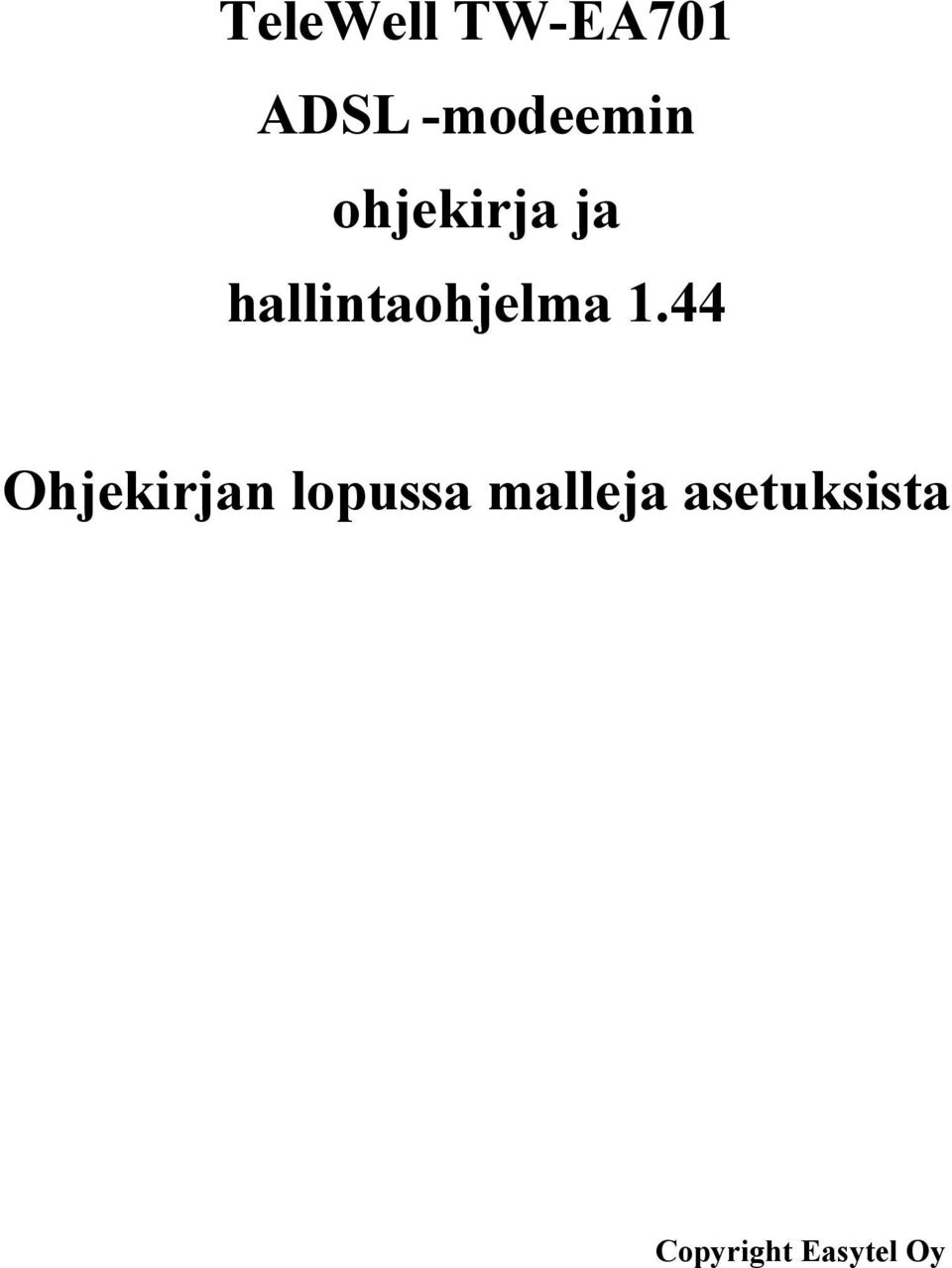

1 TeleWell TW-EA701 ADSL -modeemin ohjekirja ja hallintaohjelma 1.44 Ohjekirjan lopussa malleja asetuksista Copyright Easytel Oy

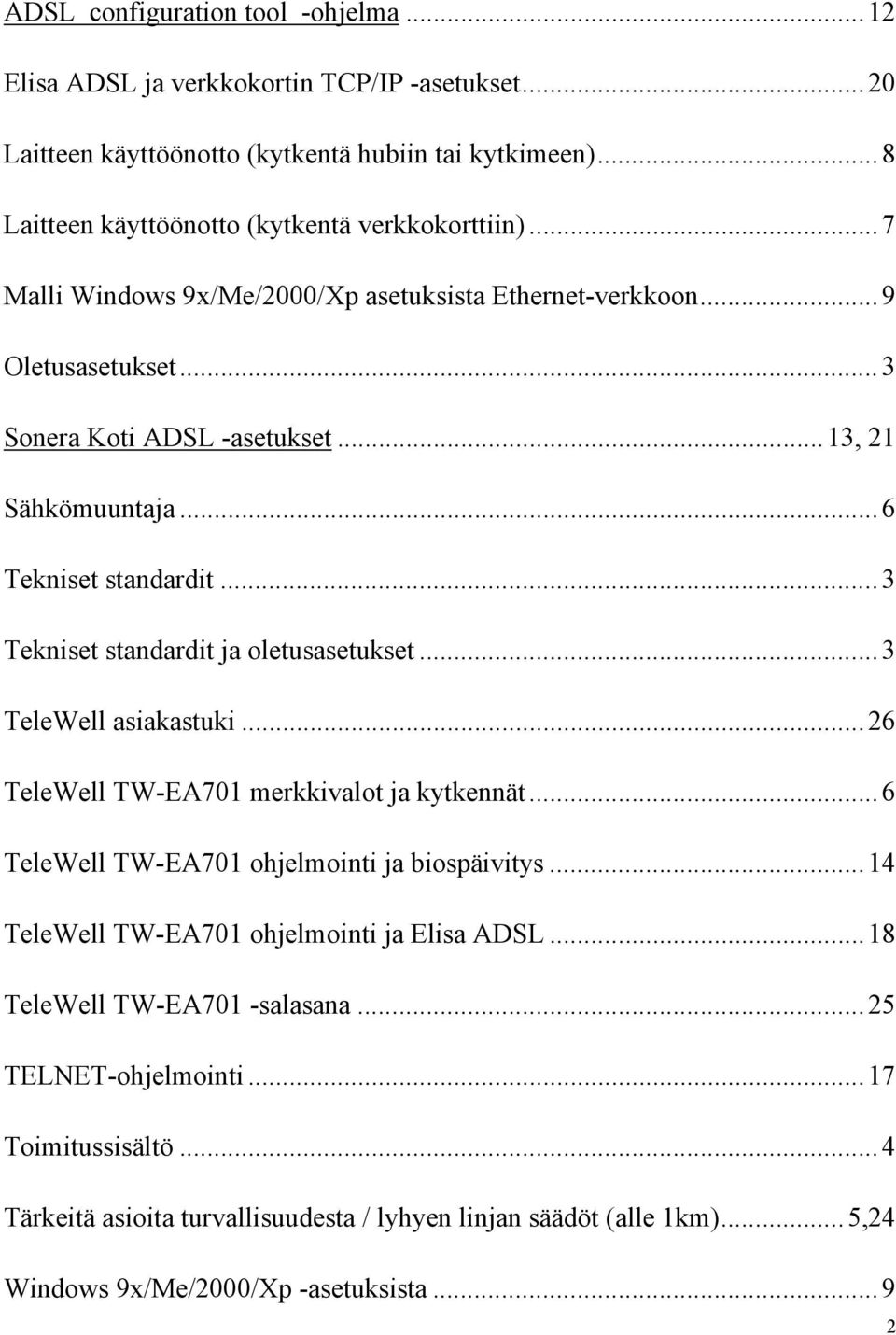

2 ADSL configuration tool -ohjelma Elisa ADSL ja verkkokortin TCP/IP -asetukset Laitteen käyttöönotto (kytkentä hubiin tai kytkimeen)... 8 Laitteen käyttöönotto (kytkentä verkkokorttiin)... 7 Malli Windows 9x/Me/2000/Xp asetuksista Ethernet-verkkoon... 9 Oletusasetukset... 3 Sonera Koti ADSL -asetukset...13, 21 Sähkömuuntaja... 6 Tekniset standardit... 3 Tekniset standardit ja oletusasetukset... 3 TeleWell asiakastuki TeleWell TW-EA701 merkkivalot ja kytkennät... 6 TeleWell TW-EA701 ohjelmointi ja biospäivitys TeleWell TW-EA701 ohjelmointi ja Elisa ADSL TeleWell TW-EA701 -salasana TELNET-ohjelmointi Toimitussisältö... 4 Tärkeitä asioita turvallisuudesta / lyhyen linjan säädöt (alle 1km)... 5,24 Windows 9x/Me/2000/Xp -asetuksista

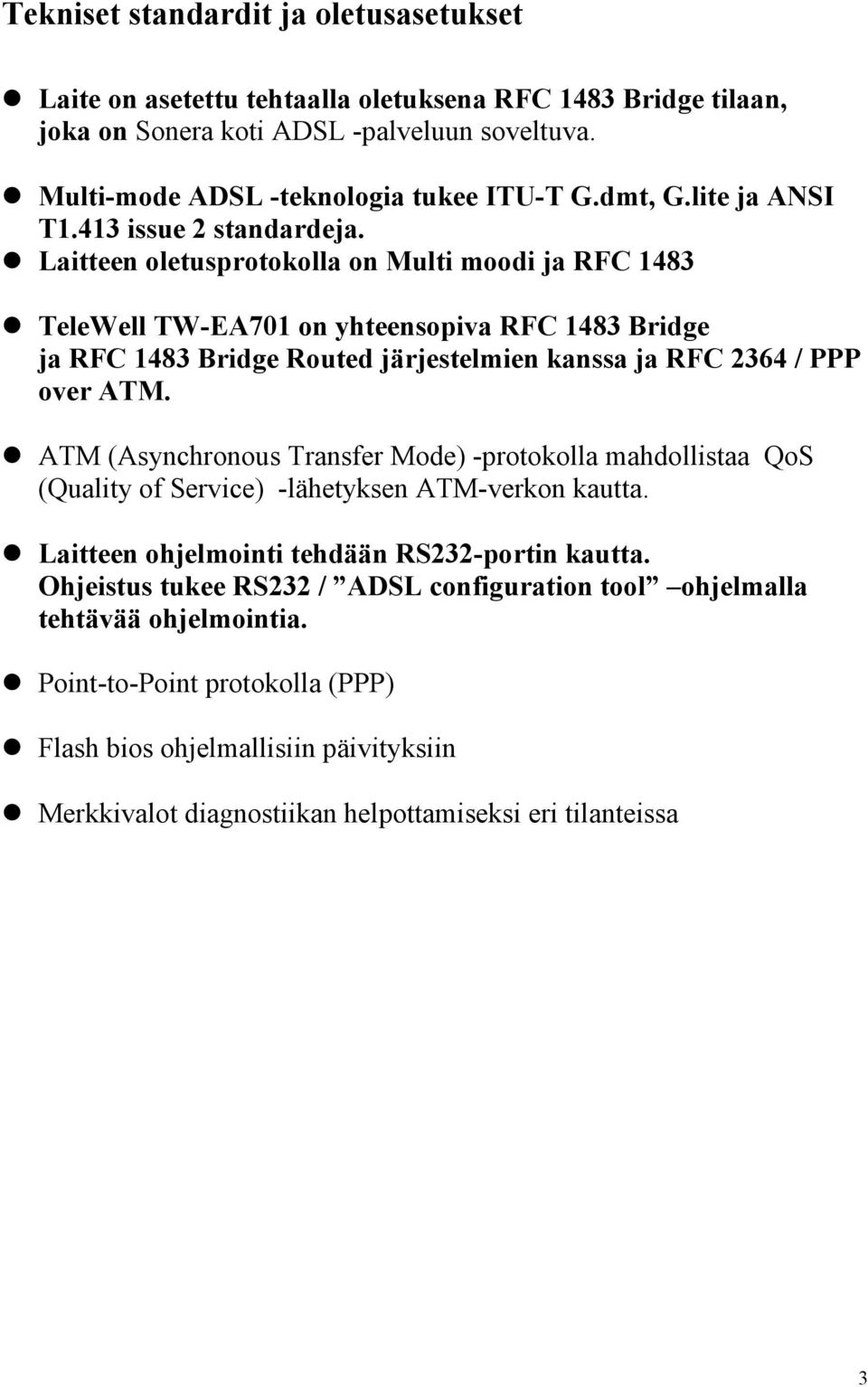

3 Tekniset standardit ja oletusasetukset Laite on asetettu tehtaalla oletuksena RFC 1483 Bridge tilaan, joka on Sonera koti ADSL -palveluun soveltuva. Multi-mode ADSL -teknologia tukee ITU-T G.dmt, G.lite ja ANSI T1.413 issue 2 standardeja. Laitteen oletusprotokolla on Multi moodi ja RFC 1483 TeleWell TW-EA701 on yhteensopiva RFC 1483 Bridge ja RFC 1483 Bridge Routed järjestelmien kanssa ja RFC 2364 / PPP over ATM. ATM (Asynchronous Transfer Mode) -protokolla mahdollistaa QoS (Quality of Service) -lähetyksen ATM-verkon kautta. Laitteen ohjelmointi tehdään RS232-portin kautta. Ohjeistus tukee RS232 / ADSL configuration tool ohjelmalla tehtävää ohjelmointia. Point-to-Point protokolla (PPP) Flash bios ohjelmallisiin päivityksiin Merkkivalot diagnostiikan helpottamiseksi eri tilanteissa 3

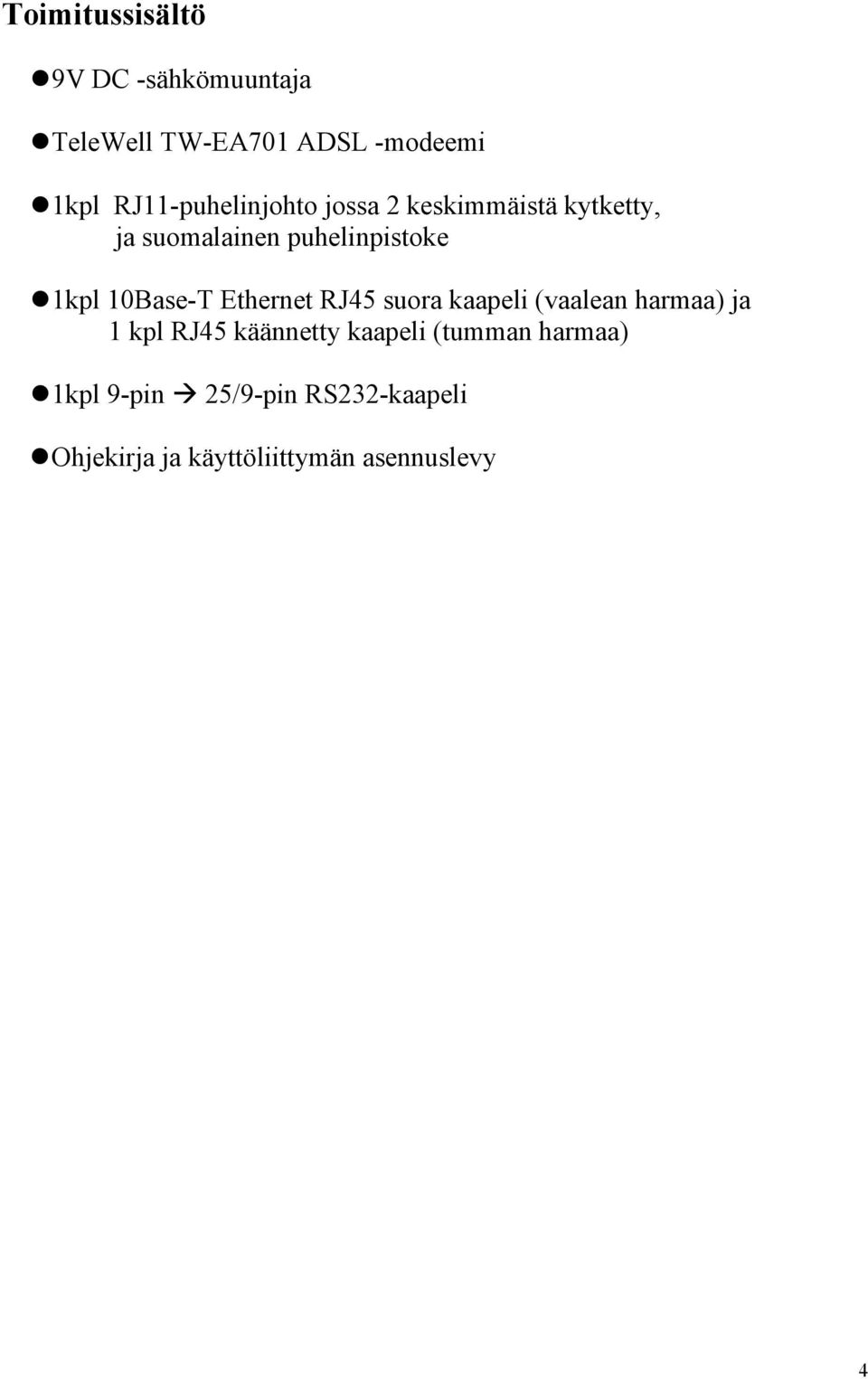

4 Toimitussisältö 9V DC -sähkömuuntaja TeleWell TW-EA701 ADSL -modeemi 1kpl RJ11-puhelinjohto jossa 2 keskimmäistä kytketty, ja suomalainen puhelinpistoke 1kpl 10Base-T Ethernet RJ45 suora kaapeli (vaalean harmaa) ja 1 kpl RJ45 käännetty kaapeli (tumman harmaa) 1kpl 9-pin 25/9-pin RS232-kaapeli Ohjekirja ja käyttöliittymän asennuslevy 4

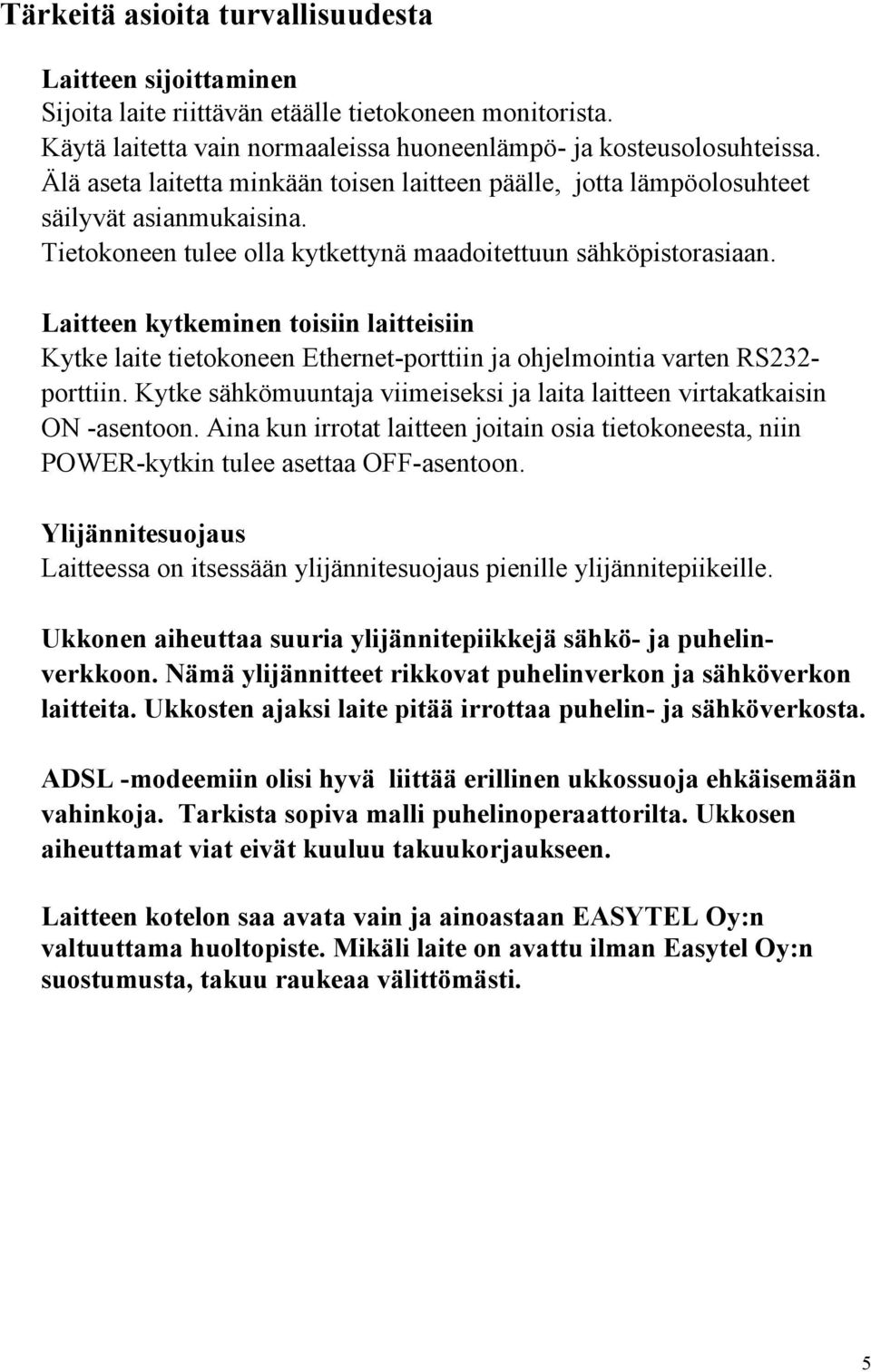

5 Tärkeitä asioita turvallisuudesta Laitteen sijoittaminen Sijoita laite riittävän etäälle tietokoneen monitorista. Käytä laitetta vain normaaleissa huoneenlämpö- ja kosteusolosuhteissa. Älä aseta laitetta minkään toisen laitteen päälle, jotta lämpöolosuhteet säilyvät asianmukaisina. Tietokoneen tulee olla kytkettynä maadoitettuun sähköpistorasiaan. Laitteen kytkeminen toisiin laitteisiin Kytke laite tietokoneen Ethernet-porttiin ja ohjelmointia varten RS232- porttiin. Kytke sähkömuuntaja viimeiseksi ja laita laitteen virtakatkaisin ON -asentoon. Aina kun irrotat laitteen joitain osia tietokoneesta, niin POWER-kytkin tulee asettaa OFF-asentoon. Ylijännitesuojaus Laitteessa on itsessään ylijännitesuojaus pienille ylijännitepiikeille. Ukkonen aiheuttaa suuria ylijännitepiikkejä sähkö- ja puhelinverkkoon. Nämä ylijännitteet rikkovat puhelinverkon ja sähköverkon laitteita. Ukkosten ajaksi laite pitää irrottaa puhelin- ja sähköverkosta. ADSL -modeemiin olisi hyvä liittää erillinen ukkossuoja ehkäisemään vahinkoja. Tarkista sopiva malli puhelinoperaattorilta. Ukkosen aiheuttamat viat eivät kuuluu takuukorjaukseen. Laitteen kotelon saa avata vain ja ainoastaan EASYTEL Oy:n valtuuttama huoltopiste. Mikäli laite on avattu ilman Easytel Oy:n suostumusta, takuu raukeaa välittömästi. 5

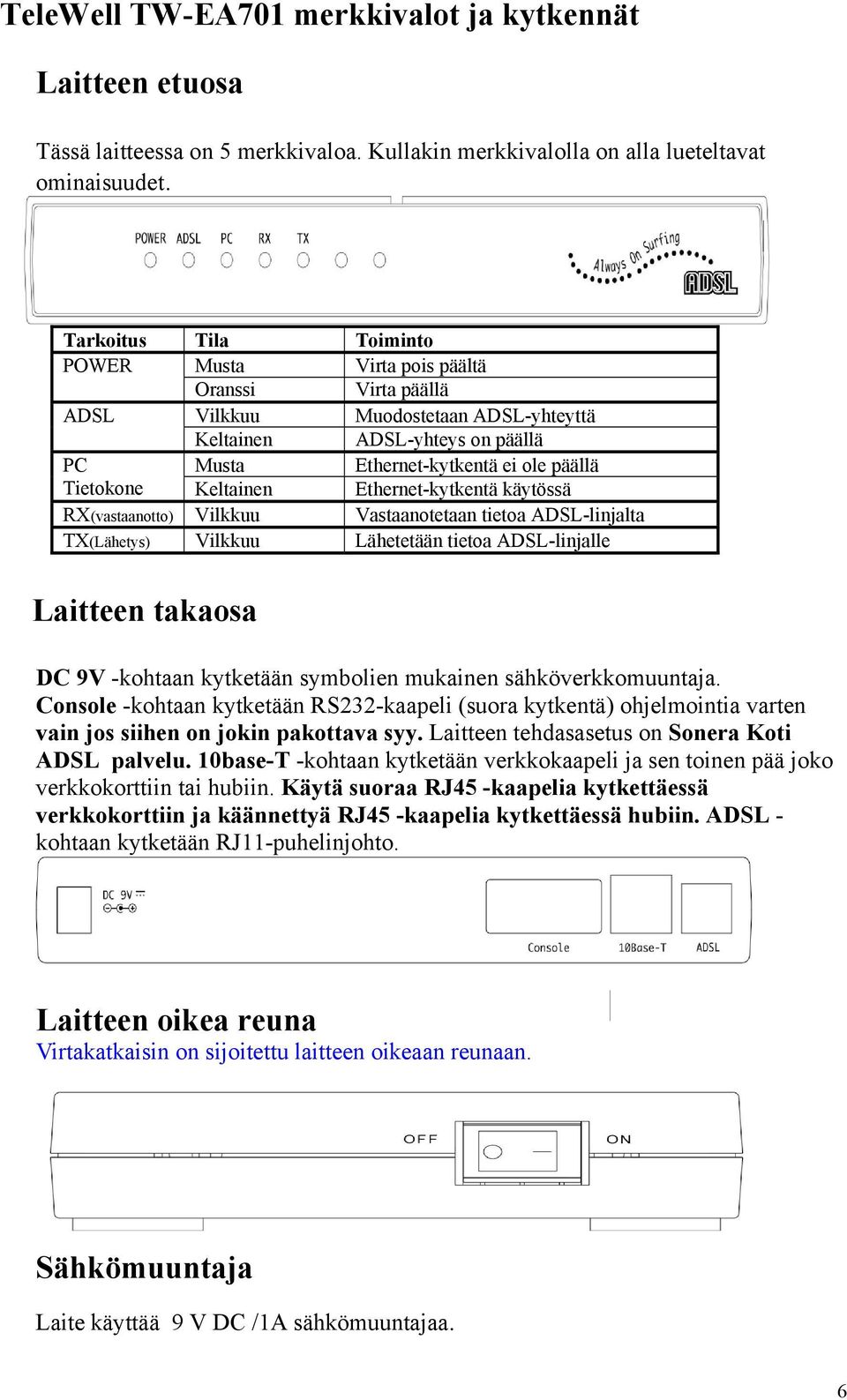

6 TeleWell TW-EA701 merkkivalot ja kytkennät Laitteen etuosa Tässä laitteessa on 5 merkkivaloa. Kullakin merkkivalolla on alla lueteltavat ominaisuudet. Tarkoitus Tila Toiminto POWER Musta Virta pois päältä Oranssi Virta päällä ADSL Vilkkuu Muodostetaan ADSL-yhteyttä Keltainen ADSL-yhteys on päällä PC Musta Ethernet-kytkentä ei ole päällä Tietokone Keltainen Ethernet-kytkentä käytössä RX(vastaanotto) Vilkkuu Vastaanotetaan tietoa ADSL-linjalta TX(Lähetys) Vilkkuu Lähetetään tietoa ADSL-linjalle Laitteen takaosa DC 9V -kohtaan kytketään symbolien mukainen sähköverkkomuuntaja. Console -kohtaan kytketään RS232-kaapeli (suora kytkentä) ohjelmointia varten vain jos siihen on jokin pakottava syy. Laitteen tehdasasetus on Sonera Koti ADSL palvelu. 10base-T -kohtaan kytketään verkkokaapeli ja sen toinen pää joko verkkokorttiin tai hubiin. Käytä suoraa RJ45 -kaapelia kytkettäessä verkkokorttiin ja käännettyä RJ45 -kaapelia kytkettäessä hubiin. ADSL - kohtaan kytketään RJ11-puhelinjohto. Laitteen oikea reuna Virtakatkaisin on sijoitettu laitteen oikeaan reunaan. Sähkömuuntaja Laite käyttää 9 V DC /1A sähkömuuntajaa. 6

7 Laitteen käyttöönotto (kytkentä verkkokorttiin) Käyttäjällä vain 1 tietokone Oletetaan, että ADSL-linja on jo kytkettynä puhelinkeskuksen ja puhelinpistorasian välille. Oletetaan, että tietokoneessa on jo verkkokortti 10Mbit. EA-701 tukee vain 10Mbit nopeutta. Verkkokortin asennusohje on käyttöjärjestelmässä itsessään, tai se tulee verkkokortin mukana. Käytettäessä Windows-käyttöjärjestelmää, verkkoasetuksissa tulee olla seuraavat tiedot: TCP/IP -protokolla, Microsoft verkkojen asiakas - palvelu ja TCP/IP Verkkokortti, jossa kohdassa on sen verkkokortin nimi joka koneeseen on asennettu. 1. Sammuta laite ja kytke RJ45-verkkokaapeli (suora) laitteen ja tietokoneen välille. 2. Kytke RS232-kaapeli tietokoneen RS232-porttiin ja laitteen consoleporttiin. 3. Kytke puhelinjohto laitteen ADSL-linjan ja puhelinpistorasian välille. 4. Kytke virta päälle laitteeseen. RS232-Portti Console-Portti Verkkoportti ADSL-keskus 7

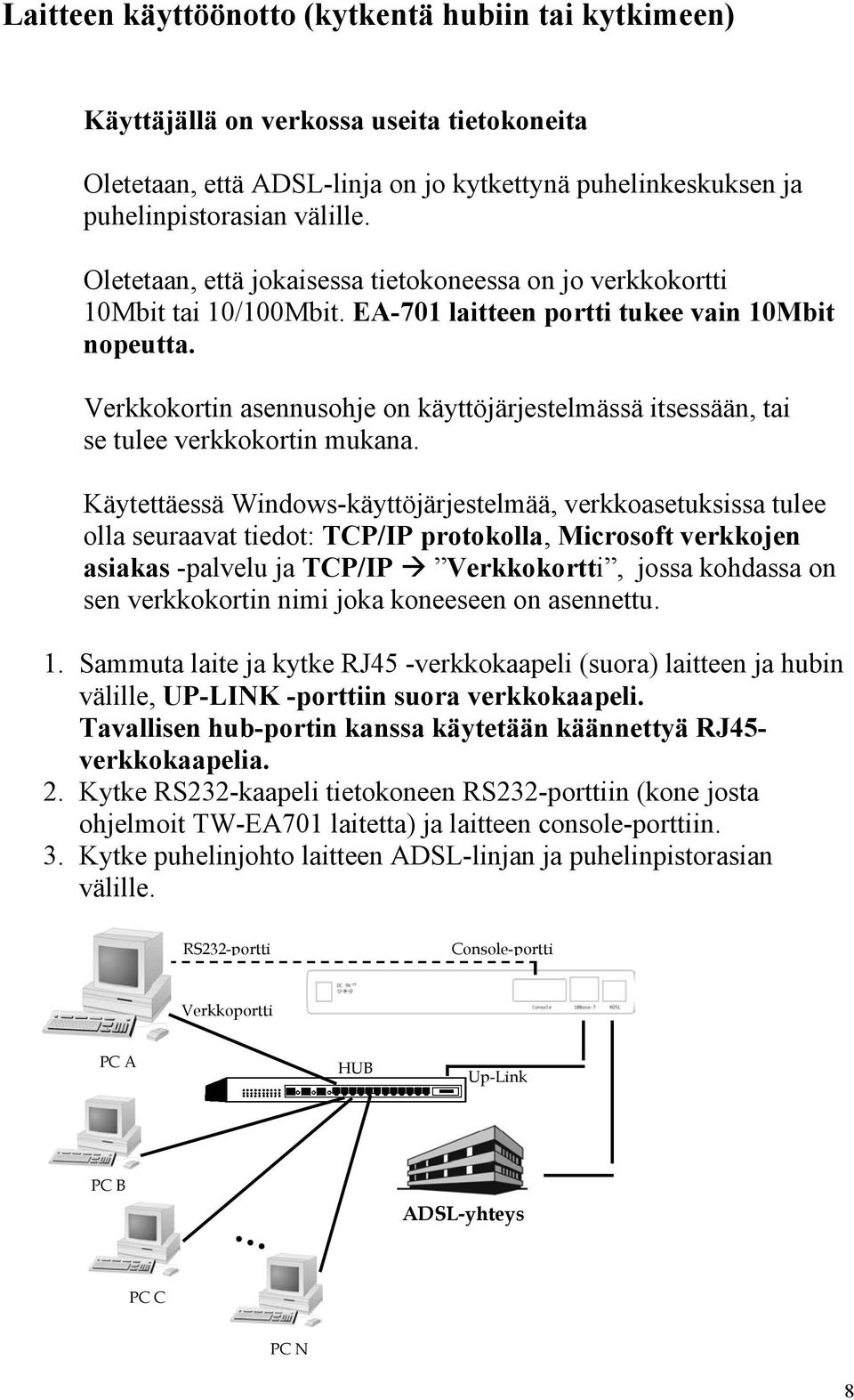

8 Laitteen käyttöönotto (kytkentä hubiin tai kytkimeen) Käyttäjällä on verkossa useita tietokoneita Oletetaan, että ADSL-linja on jo kytkettynä puhelinkeskuksen ja puhelinpistorasian välille. Oletetaan, että jokaisessa tietokoneessa on jo verkkokortti 10Mbit tai 10/100Mbit. EA-701 laitteen portti tukee vain 10Mbit nopeutta. Verkkokortin asennusohje on käyttöjärjestelmässä itsessään, tai se tulee verkkokortin mukana. Käytettäessä Windows-käyttöjärjestelmää, verkkoasetuksissa tulee olla seuraavat tiedot: TCP/IP protokolla, Microsoft verkkojen asiakas -palvelu ja TCP/IP Verkkokortti, jossa kohdassa on sen verkkokortin nimi joka koneeseen on asennettu. 1. Sammuta laite ja kytke RJ45 -verkkokaapeli (suora) laitteen ja hubin välille, UP-LINK -porttiin suora verkkokaapeli. Tavallisen hub-portin kanssa käytetään käännettyä RJ45- verkkokaapelia. 2. Kytke RS232-kaapeli tietokoneen RS232-porttiin (kone josta ohjelmoit TW-EA701 laitetta) ja laitteen console-porttiin. 3. Kytke puhelinjohto laitteen ADSL-linjan ja puhelinpistorasian välille. RS232-portti Console-portti Verkkoportti PC A HUB Up-Link PC B ADSL-yhteys PC C PC N 8

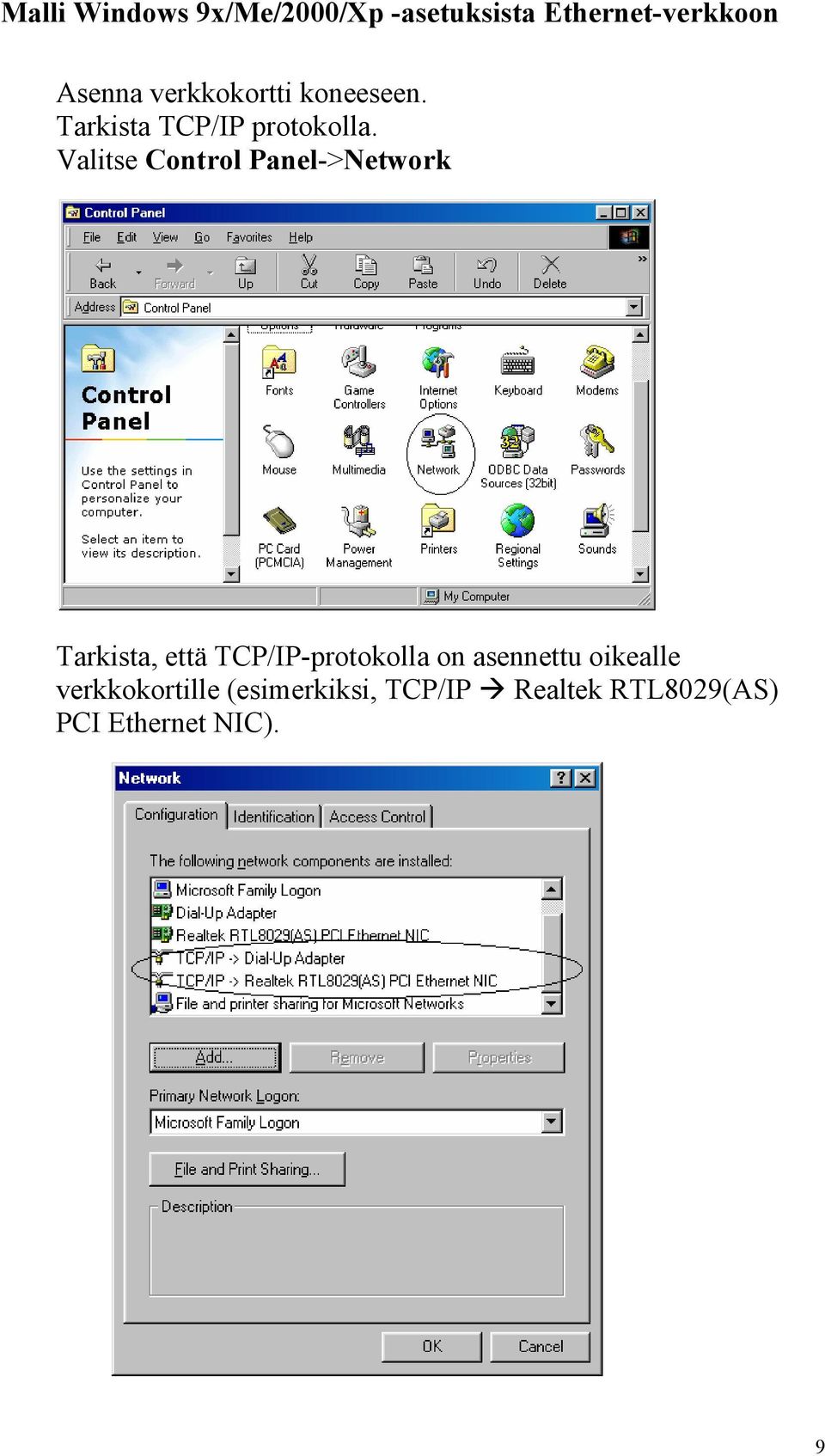

9 Malli Windows 9x/Me/2000/Xp -asetuksista Ethernet-verkkoon Asenna verkkokortti koneeseen. Tarkista TCP/IP protokolla. Valitse Control Panel->Network Tarkista, että TCP/IP-protokolla on asennettu oikealle verkkokortille (esimerkiksi, TCP/IP Realtek RTL8029(AS) PCI Ethernet NIC). 9

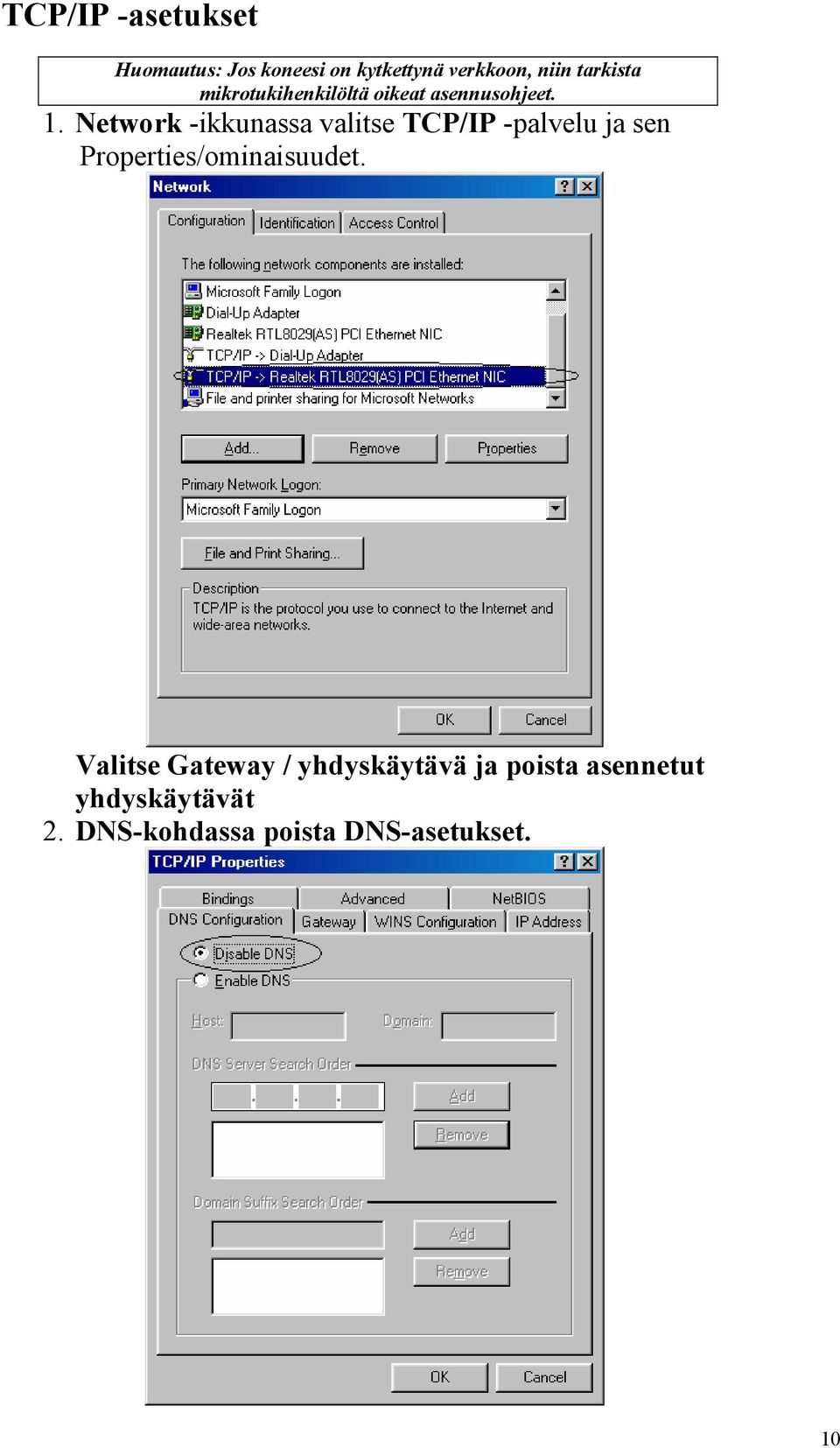

10 TCP/IP -asetukset Huomautus: Jos koneesi on kytkettynä verkkoon, niin tarkista mikrotukihenkilöltä oikeat asennusohjeet. 1. Network -ikkunassa valitse TCP/IP -palvelu ja sen Properties/ominaisuudet. Valitse Gateway / yhdyskäytävä ja poista asennetut yhdyskäytävät 2. DNS-kohdassa poista DNS-asetukset. 10

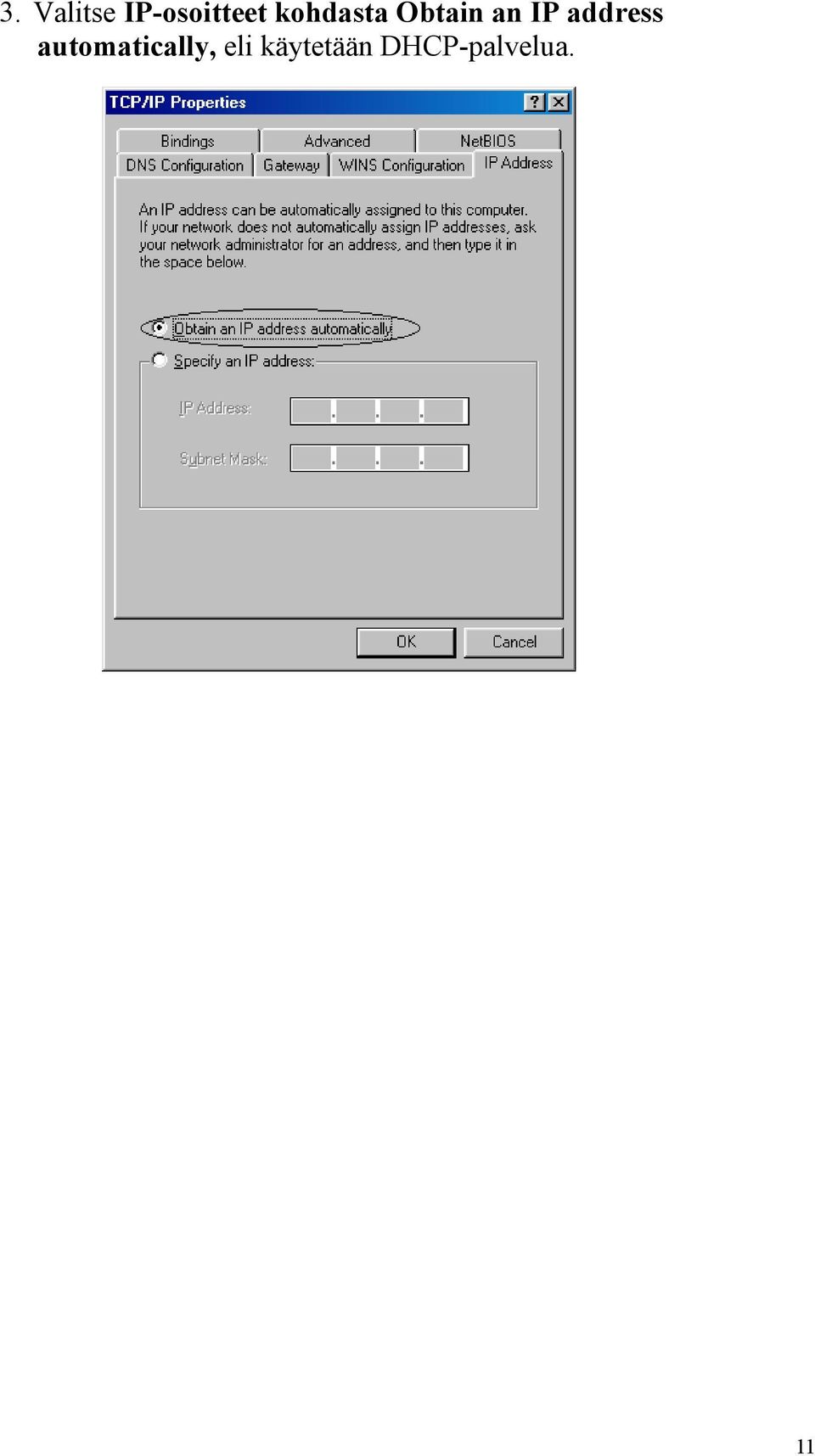

11 3. Valitse IP-osoitteet kohdasta Obtain an IP address automatically, eli käytetään DHCP-palvelua. 11

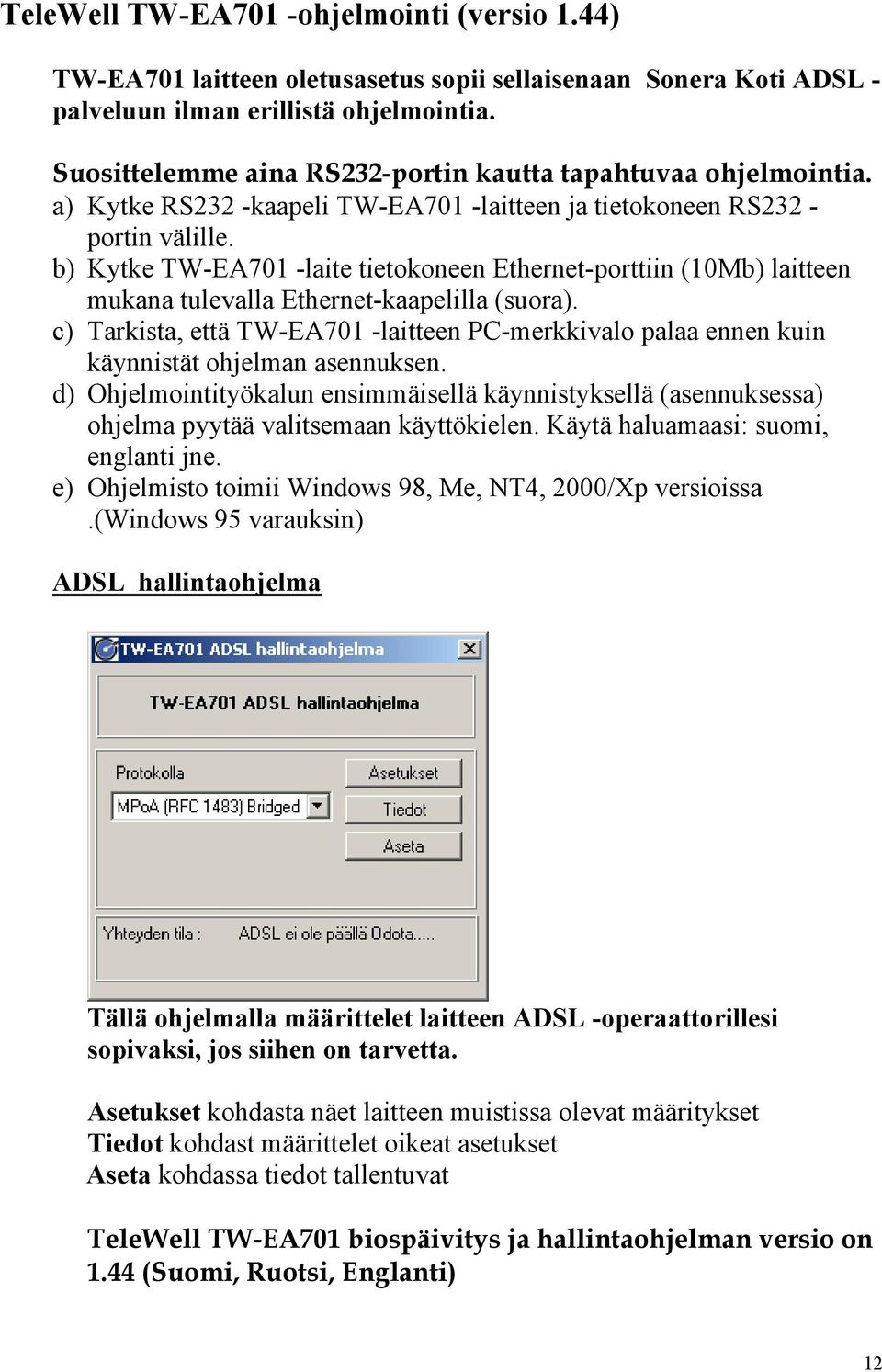

12 TeleWell TW-EA701 -ohjelmointi (versio 1.44) TW-EA701 laitteen oletusasetus sopii sellaisenaan Sonera Koti ADSL - palveluun ilman erillistä ohjelmointia. Suosittelemme aina RS232-portin kautta tapahtuvaa ohjelmointia. a) Kytke RS232 -kaapeli TW-EA701 -laitteen ja tietokoneen RS232 - portin välille. b) Kytke TW-EA701 -laite tietokoneen Ethernet-porttiin (10Mb) laitteen mukana tulevalla Ethernet-kaapelilla (suora). c) Tarkista, että TW-EA701 -laitteen PC-merkkivalo palaa ennen kuin käynnistät ohjelman asennuksen. d) Ohjelmointityökalun ensimmäisellä käynnistyksellä (asennuksessa) ohjelma pyytää valitsemaan käyttökielen. Käytä haluamaasi: suomi, englanti jne. e) Ohjelmisto toimii Windows 98, Me, NT4, 2000/Xp versioissa.(windows 95 varauksin) ADSL hallintaohjelma Tällä ohjelmalla määrittelet laitteen ADSL -operaattorillesi sopivaksi, jos siihen on tarvetta. Asetukset kohdasta näet laitteen muistissa olevat määritykset Tiedot kohdast määrittelet oikeat asetukset Aseta kohdassa tiedot tallentuvat TeleWell TW-EA701 biospäivitys ja hallintaohjelman versio on 1.44 (Suomi, Ruotsi, Englanti) 12

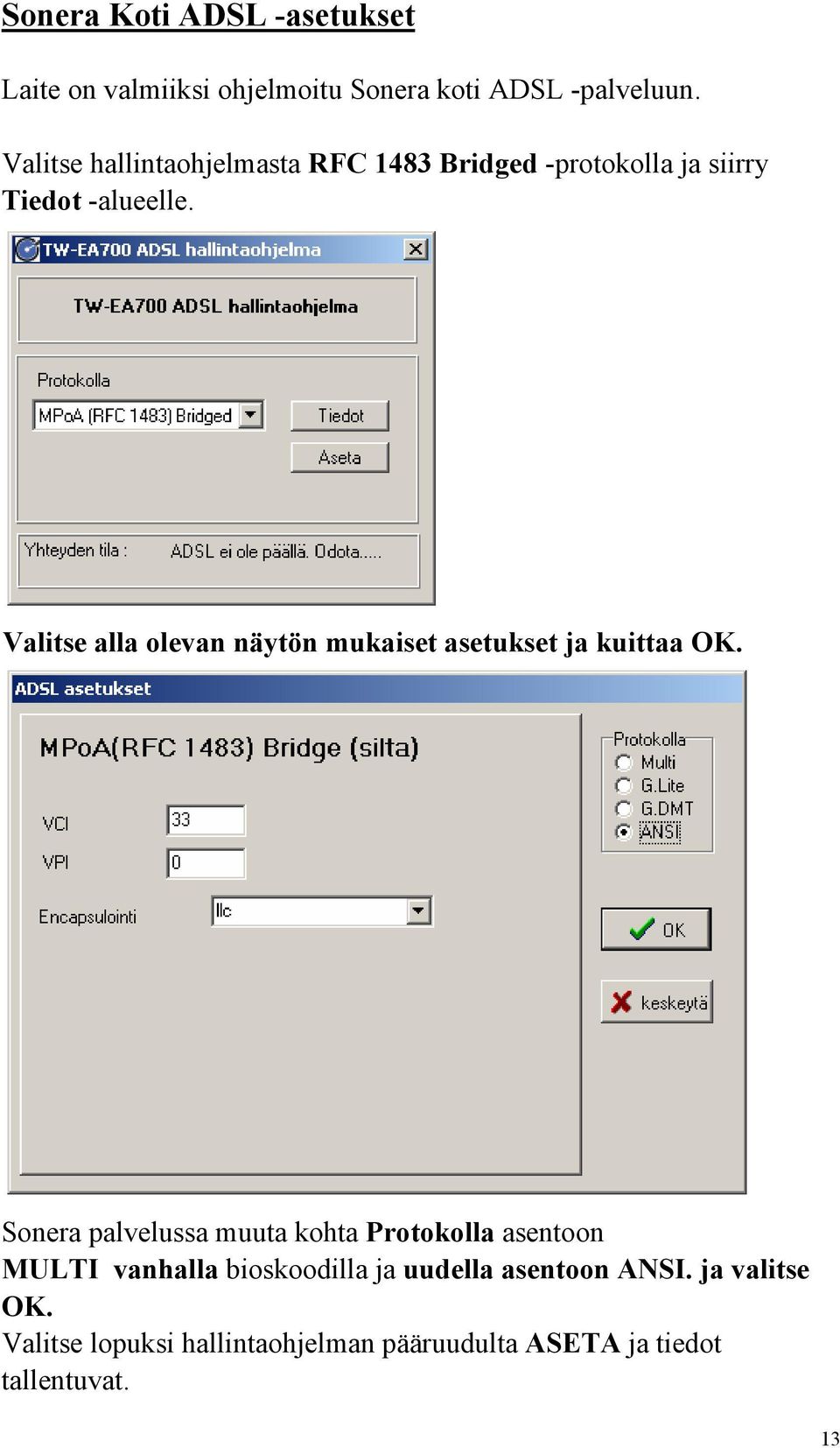

13 Sonera Koti ADSL -asetukset Laite on valmiiksi ohjelmoitu Sonera koti ADSL -palveluun. Valitse hallintaohjelmasta RFC 1483 Bridged -protokolla ja siirry Tiedot -alueelle. Valitse alla olevan näytön mukaiset asetukset ja kuittaa OK. Sonera palvelussa muuta kohta Protokolla asentoon MULTI vanhalla bioskoodilla ja uudella asentoon ANSI. ja valitse OK. Valitse lopuksi hallintaohjelman pääruudulta ASETA ja tiedot tallentuvat. 13

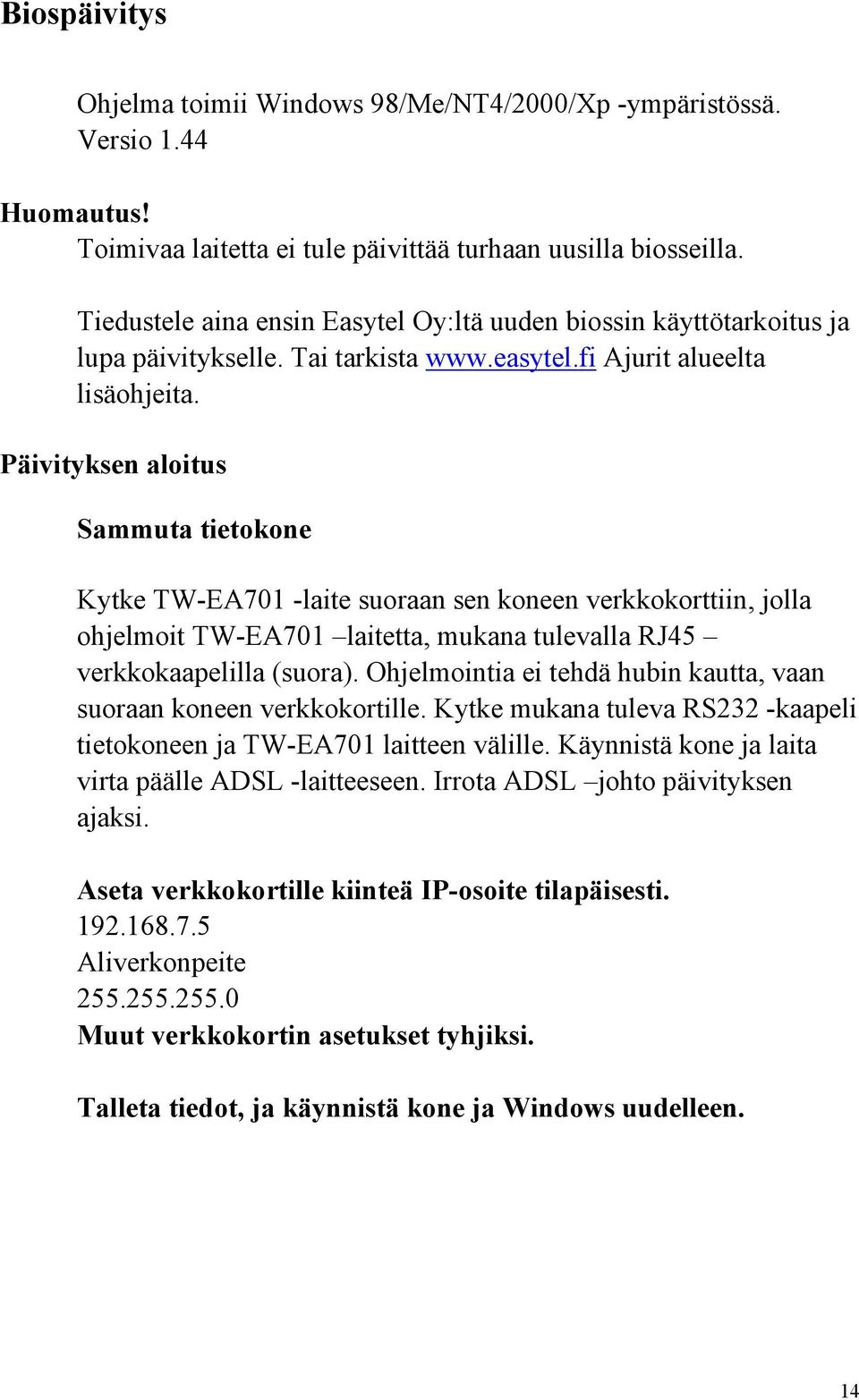

14 Biospäivitys Ohjelma toimii Windows 98/Me/NT4/2000/Xp -ympäristössä. Versio 1.44 Huomautus! Toimivaa laitetta ei tule päivittää turhaan uusilla biosseilla. Tiedustele aina ensin Easytel Oy:ltä uuden biossin käyttötarkoitus ja lupa päivitykselle. Tai tarkista Ajurit alueelta lisäohjeita. Päivityksen aloitus Sammuta tietokone Kytke TW-EA701 -laite suoraan sen koneen verkkokorttiin, jolla ohjelmoit TW-EA701 laitetta, mukana tulevalla RJ45 verkkokaapelilla (suora). Ohjelmointia ei tehdä hubin kautta, vaan suoraan koneen verkkokortille. Kytke mukana tuleva RS232 -kaapeli tietokoneen ja TW-EA701 laitteen välille. Käynnistä kone ja laita virta päälle ADSL -laitteeseen. Irrota ADSL johto päivityksen ajaksi. Aseta verkkokortille kiinteä IP-osoite tilapäisesti Aliverkonpeite Muut verkkokortin asetukset tyhjiksi. Talleta tiedot, ja käynnistä kone ja Windows uudelleen. 14

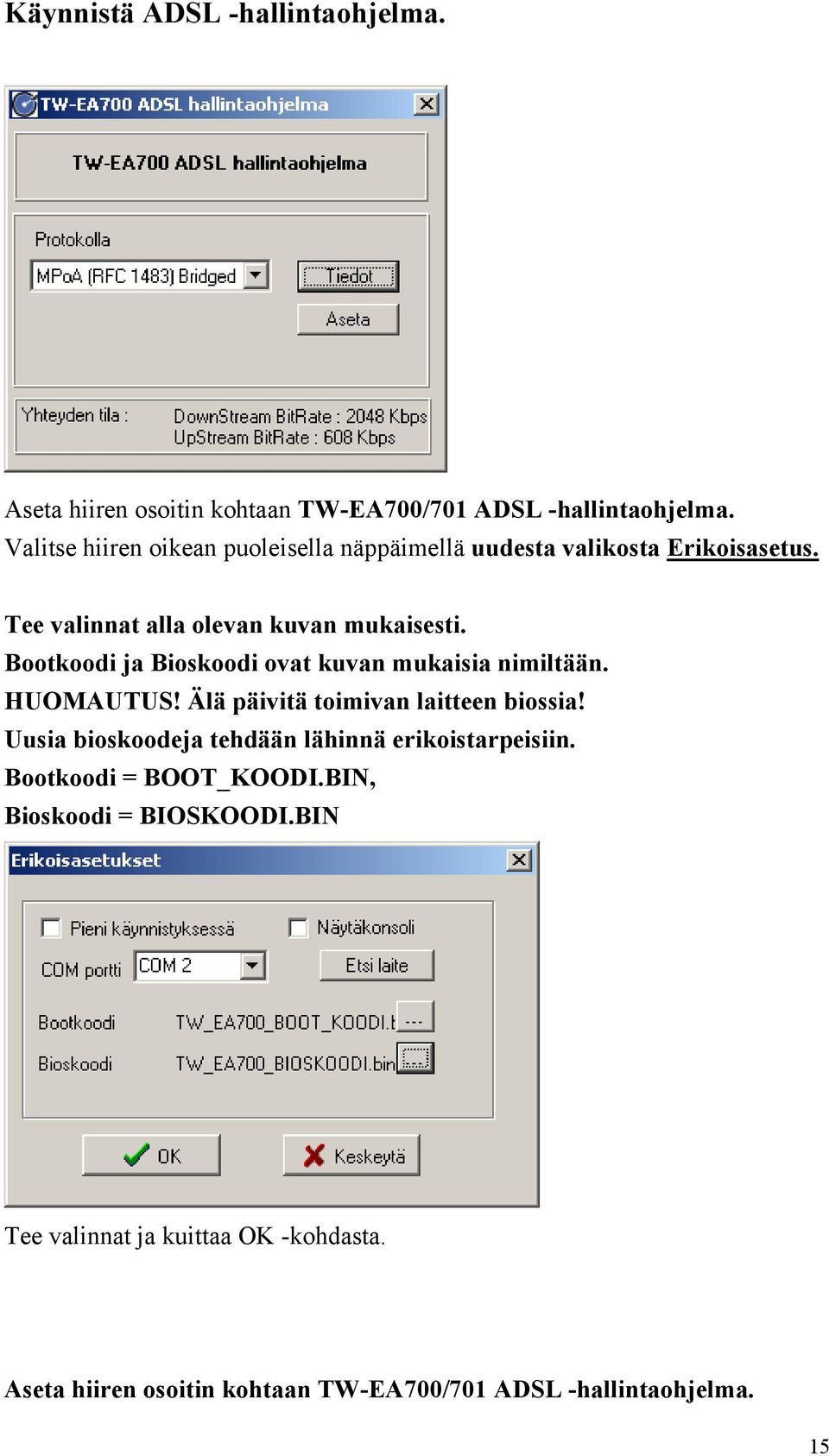

15 Käynnistä ADSL -hallintaohjelma. Aseta hiiren osoitin kohtaan TW-EA700/701 ADSL -hallintaohjelma. Valitse hiiren oikean puoleisella näppäimellä uudesta valikosta Erikoisasetus. Tee valinnat alla olevan kuvan mukaisesti. Bootkoodi ja Bioskoodi ovat kuvan mukaisia nimiltään. HUOMAUTUS! Älä päivitä toimivan laitteen biossia! Uusia bioskoodeja tehdään lähinnä erikoistarpeisiin. Bootkoodi = BOOT_KOODI.BIN, Bioskoodi = BIOSKOODI.BIN Tee valinnat ja kuittaa OK -kohdasta. Aseta hiiren osoitin kohtaan TW-EA700/701 ADSL -hallintaohjelma. 15

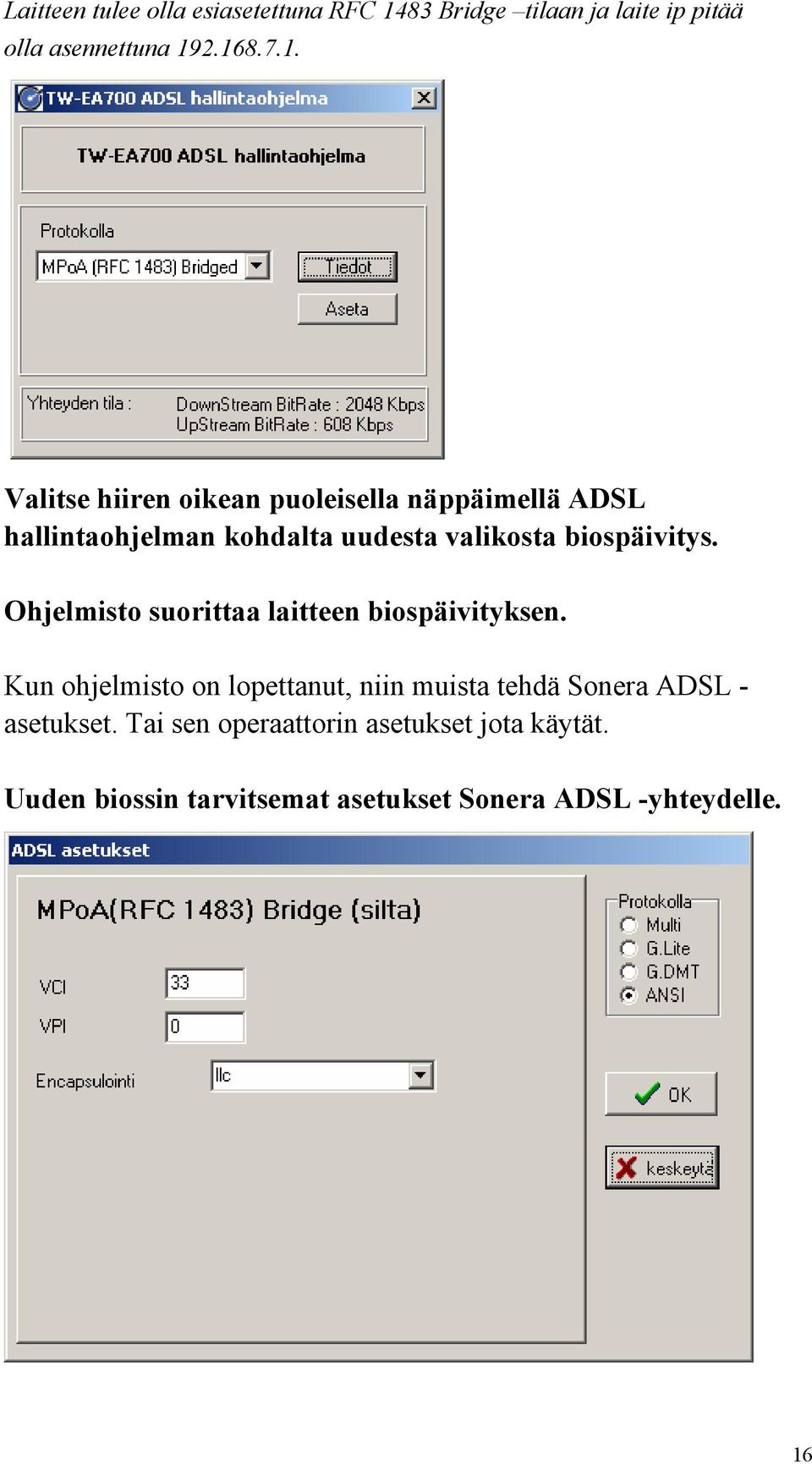

16 Laitteen tulee olla esiasetettuna RFC 1483 Bridge tilaan ja laite ip pitää olla asennettuna Valitse hiiren oikean puoleisella näppäimellä ADSL hallintaohjelman kohdalta uudesta valikosta biospäivitys. Ohjelmisto suorittaa laitteen biospäivityksen. Kun ohjelmisto on lopettanut, niin muista tehdä Sonera ADSL - asetukset. Tai sen operaattorin asetukset jota käytät. Uuden biossin tarvitsemat asetukset Sonera ADSL -yhteydelle. 16

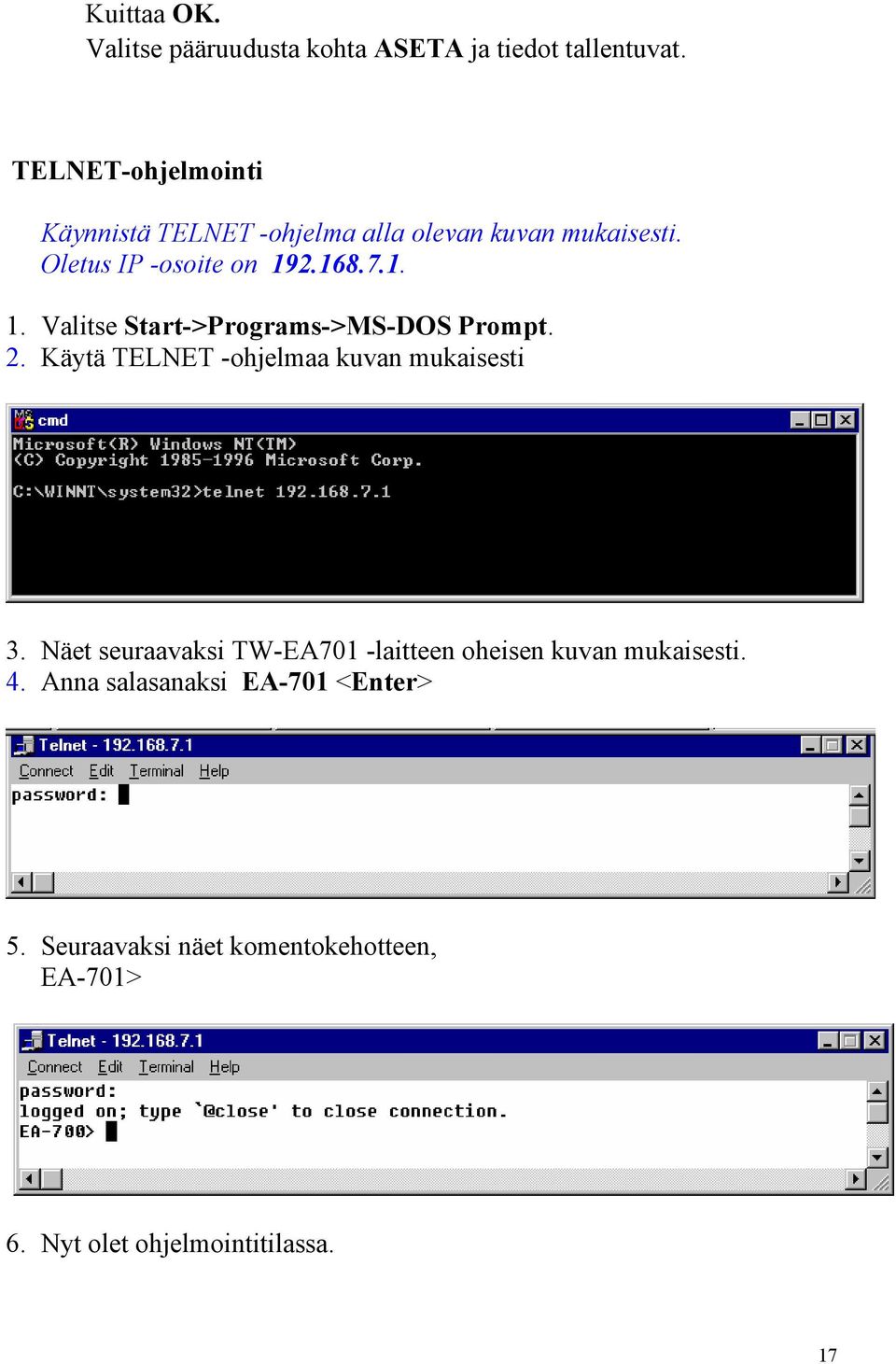

17 Kuittaa OK. Valitse pääruudusta kohta ASETA ja tiedot tallentuvat. TELNET-ohjelmointi Käynnistä TELNET -ohjelma alla olevan kuvan mukaisesti. Oletus IP -osoite on Valitse Start->Programs->MS-DOS Prompt. 2. Käytä TELNET -ohjelmaa kuvan mukaisesti 3. Näet seuraavaksi TW-EA701 -laitteen oheisen kuvan mukaisesti. 4. Anna salasanaksi EA-701 <Enter> 5. Seuraavaksi näet komentokehotteen, EA-701> 6. Nyt olet ohjelmointitilassa. 17

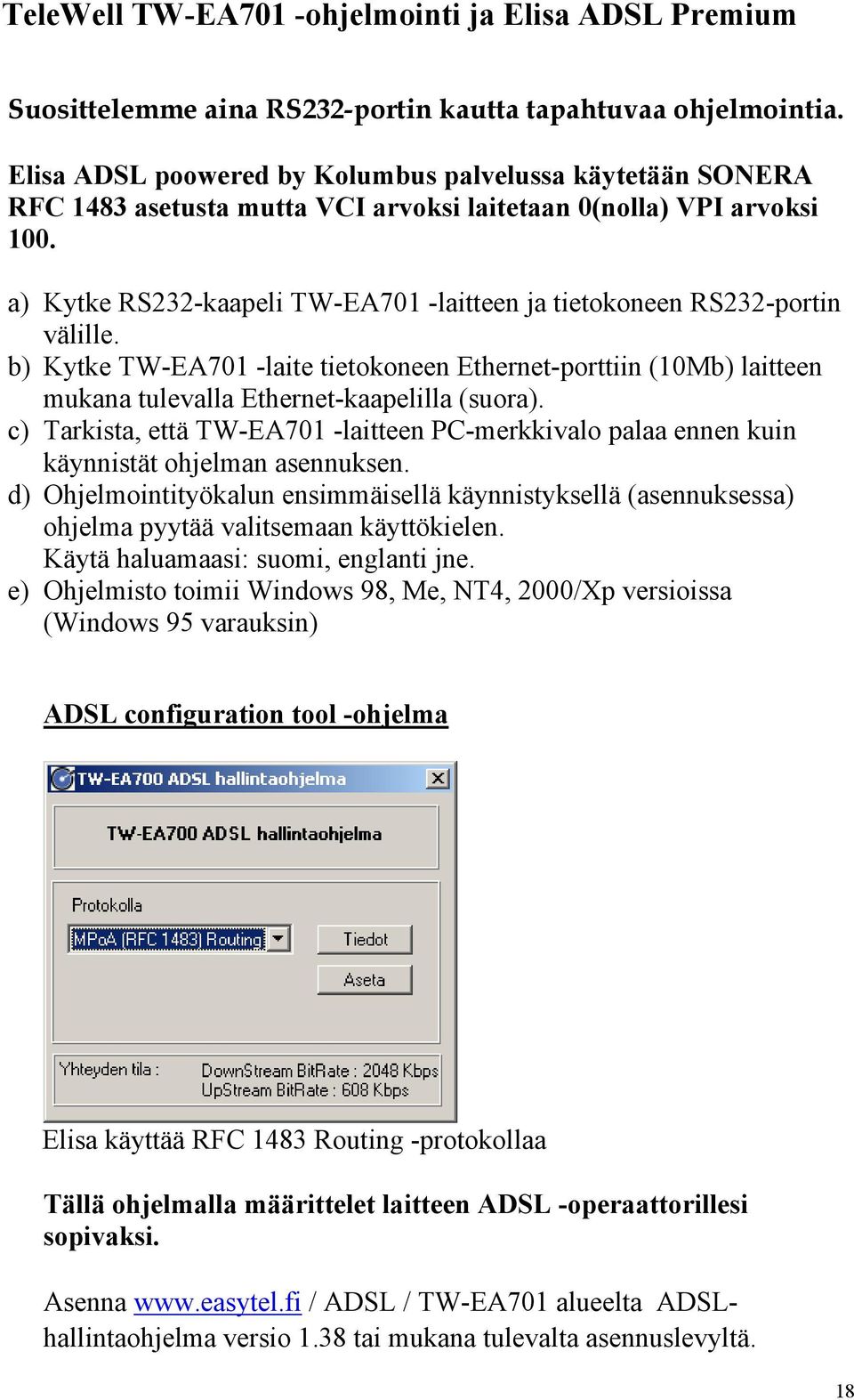

18 TeleWell TW-EA701 -ohjelmointi ja Elisa ADSL Premium Suosittelemme aina RS232-portin kautta tapahtuvaa ohjelmointia. Elisa ADSL poowered by Kolumbus palvelussa käytetään SONERA RFC 1483 asetusta mutta VCI arvoksi laitetaan 0(nolla) VPI arvoksi 100. a) Kytke RS232-kaapeli TW-EA701 -laitteen ja tietokoneen RS232-portin välille. b) Kytke TW-EA701 -laite tietokoneen Ethernet-porttiin (10Mb) laitteen mukana tulevalla Ethernet-kaapelilla (suora). c) Tarkista, että TW-EA701 -laitteen PC-merkkivalo palaa ennen kuin käynnistät ohjelman asennuksen. d) Ohjelmointityökalun ensimmäisellä käynnistyksellä (asennuksessa) ohjelma pyytää valitsemaan käyttökielen. Käytä haluamaasi: suomi, englanti jne. e) Ohjelmisto toimii Windows 98, Me, NT4, 2000/Xp versioissa (Windows 95 varauksin) ADSL configuration tool -ohjelma Elisa käyttää RFC 1483 Routing -protokollaa Tällä ohjelmalla määrittelet laitteen ADSL -operaattorillesi sopivaksi. Asenna / ADSL / TW-EA701 alueelta ADSLhallintaohjelma versio 1.38 tai mukana tulevalta asennuslevyltä. 18

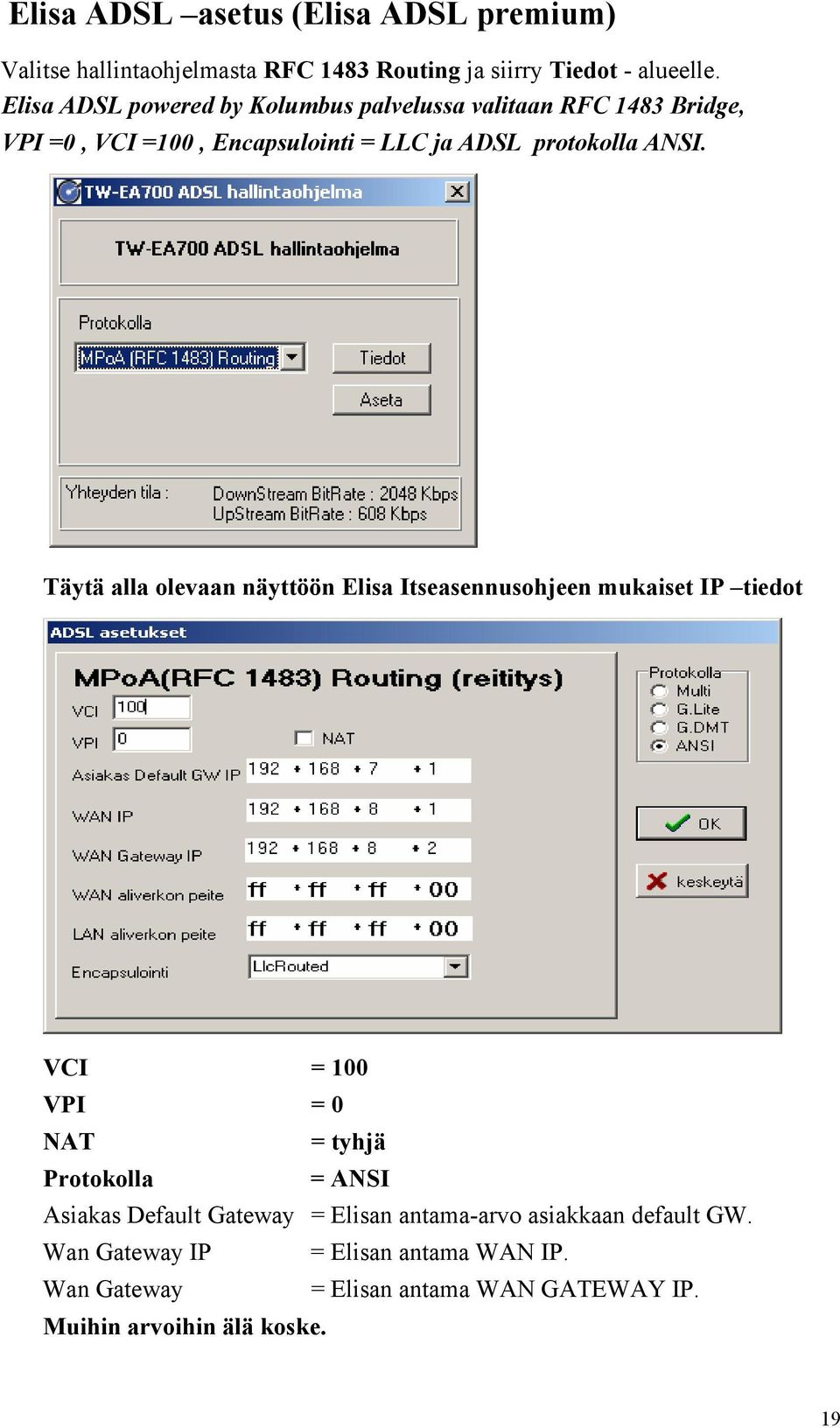

19 Elisa ADSL asetus (Elisa ADSL premium) Valitse hallintaohjelmasta RFC 1483 Routing ja siirry Tiedot - alueelle. Elisa ADSL powered by Kolumbus palvelussa valitaan RFC 1483 Bridge, VPI =0, VCI =100, Encapsulointi = LLC ja ADSL protokolla ANSI. Täytä alla olevaan näyttöön Elisa Itseasennusohjeen mukaiset IP tiedot VCI = 100 VPI = 0 NAT = tyhjä Protokolla = ANSI Asiakas Default Gateway = Elisan antama-arvo asiakkaan default GW. Wan Gateway IP = Elisan antama WAN IP. Wan Gateway = Elisan antama WAN GATEWAY IP. Muihin arvoihin älä koske. 19

20 Lopuksi kuittaa OK valinnalla. Valitse päävalikosta ASETA ja tiedot tallentuvat. Elisa ADSL ja verkkokortin TCP/IP -asetukset Tee Elisa ADSL itseasennusohjeen TCP/IP -määritykset verkkokortille ohjainpaneelin kohdassa verkkokortti/tcp/ip. Muista määritellä Internet-selaimen aloitusosoitteeksi -> portti.arenanet.fi Arenanet-käyttäjätunnus ja salasana ovat portti, portti Arenanettiin päästyäsi siirry haluttuun ADSL-palveluun ja käytä sen tunnuksia. Arenanet-yhteys pysyy auki pääsääntöisesti, mutta huoltojen takia se suljetaan ja tällöin kirjautuminen Arenanettiin ja haluttuun ADSL / Internet -palveluun tehdään uudelleen antamalla osoitteeksi selaimessa portti.arenanet.fi. 20

21 Sonera koti ADSL -ohjelmointi (RFC 1483 Bridge tila) TW-EA701 ADSL -modeemin asetuksena Sonera koti ADSL - palveluun käytetään alla olevan kuvan mukaisia asetuksia. Kohdassa Protokolla voi olla joko G.Lite tai Multi. Multi valintaa käytetään yli 2MB nopeuksilla. TeleWell TW-EA701 on valmiiksi asetettu Sonera koti ADSL -palveluun. VPI =0 VCI=33 Katso alla olevaa kuvaa käyttöliittymästä! Local PC Ethernet Link //r1483 EA- ADSL Link //r1483 NSP/DSLAM [ISP/DSLAM -asetukset] IP address : DHCP Subnet mask : DHCP Gateway : DHCP [PC:n asetukset] IP address : DHCP Subnet mask : DHCP Gateway : DHCP 21

22 TeleWell ADSL TW-EA701 -modeemin jakaminen muille käyttäjille. Elisa ADSL tukee suoraan 5 työasemaa, kun TW-EA701 on kytkettynä hubiin tai kytkimeen. Tällöin jokaisella koneella on oma IP osoite. Elisa ADSL jaetaan Puhelinverkkoyhteyden jako ohjelmalla omalla erillisellä verkkokortilla (johon TW-EA701 kytketään) Windows Me tai Windows 2000/Xp ympäristössä. Asenna Windows ME tai Windows 2000/Xp. Asenna verkkokortti johon kytket TW-EA701 -laitteen. Tee tarvittavat TCP/IP -määritykset operaattorin ohjeiden mukaisesti. Katso Elisa ADSL -itseasennustiedot. Sammuta kone ja asenna toinen verkkokortti sisäverkkojakoa varten. Käynnistä kone ja Windows, ja tee verkkokortin asetukset. Suorita Ohjattu Internet-yhteyden jakaminen koneessa (verkkokortin asetuksista). Tämä uusi sisäverkon verkkokortti asetetaan yhdyskäytäväksi muissa koneissa. (Eli kiinteä IP tälle koneelle ja sen tekee Internet-yhteyden jakaminen toiminto ja osoitteeksi tulee ) Käynnistä kone ja Windows, ja tämän jälkeen aseta muihin koneisiin yhdyskäytäväksi Internet -jaon sisältävän koneen IP-osoite. Sisäverkon IP:t eivät näy ulkopuolelle ja tällöin saadaan pieni palomuuritoiminto. 22

23 ADSL -linjan tilasta saatavat tiedot Tässä kappaleessa kerrotaan kuinka saat lisätietoa TeleWell TW-EA701 - laitteesta: Käytä Telnet -ohjelmaa tai Hyperterminaaliohjelmaa. Hyperterminaaliohjelman asetukset: Käytä suoraan COM -porttia, 9600,8,n,1 ja EI vuonohjausta. EA-710>adsl show <command> <Enter> Kaikki komennot annetaan pienillä kirjaimilla. <command> on jokin seuraavista komennoista: EA-701>adsl show perf<enter> show rate Komento: adsl show rate Kuvaus: Näyttää linjan nopeuden kun yhteys on päällä. down Komento: adsl down Kuvaus: ADSL -linjan kytkentä pois päältä. mode ansi Komento: adsl mode ANSI Kuvaus: Asetetaan laite ansi-tilaan. mode Komento: adsl mode Kuvaus: Näyttää ADSL -linjan protokollan. 23

24 mode multi Komento: adsl mode multi Kuvaus: Asetetaan täysi ADSL -tuki; automaattinen valinta G.Lite, G.DMT, Ansi T1.413 Issue 2. show perf Komento: adsl show perf Kuvaus: Näytetään linjan ominaisuudet. up Komento: adsl up Kuvaus: ADSL -linja päälle. show id Komento: adsl show id Kuvaus: Laitteen ID-tiedot. ADSL modeemin linjatasonsäätö lyhyellä matkalla (alle 1km) Debug (vain 1.38 ohjelma mukana tulevassa biossissa) ja TW-EA701 mallissa vakio ominaisuus. Tämä komento on käytettävissä vain tarvittaessa jos laite ei nouse linjalle eli ADSL valo vilkkuu jatkovasti. Toiminto on tarkoitettu vain ammattilaisille. Lue tämä ohje huolella. Debug komentoja ei saa antaa EA710> PROMPTISSA vaan pitää aina ensin siirtyä adsl alueelle. adsl <Enter> debug on <Enter> mode ansi <Enter> debug txclip 10 <Enter> (Arvoina tulee kokeilla ensin 13,16 tai 20) Mikäli laite ei nouse linjalle niin kokeile ensin arvoa 13, 16, 20 ja vasta sitten arvoa 40 home config save <Enter> Tallennus uudelle TXCLIP arvolle home restart <Enter> Uudelleen käynnistys 24

25 TeleWell TW-EA701/701 -salasana Salasana muutetaan Telnet- tai HyperTerminal -ohjelmalla. Jos salasana muutetaan, niin se on merkittävä muistiin jotta ensikerralla ohjelmointi onnistuisi. Hyperterminaali-ohjelmoinnissa ei tarvita salasanaa. (9600,8,n,1 ei vuonohjausta (none)) TW-EA700 mallissa EA-700 TW-EA701 mallissa EA-710 EA-710><enter> EA-710>snmp<enter> New password EA-710>access write password<enter> Delete old password EA-710>access delete EA-701<Enter EA-710>Config save<enter> EA-710 snmp>home<enter> EA-710>restart<Enter> 25

26 TeleWell asiakastuki: Alkuasennustuki annetaan tarvittaessa puh: ark (Käyttöjärjestelmän koulutus ei kuulu asiakastuen piiriin.) Asennustuki edellyttää, että asiakas on tutustunut ohjeeseen ja ensin itse yrittänyt asentaa tuotteen. Muu tuki puh ark ,90mk per min + pvm Asiakastuessa edellytetään, että Windows käyttöjärjestelmä on ADSL-sovitinta asennettaessa alkuperäisessä asennustilassa. Windows käyttöjärjestelmien Beeta -versioita ei tueta. ADSL-tuki / Internet-tuki: ADSL-palveluntarjoaja Sonera koti ADSL -tuki puh: VCI, VPI, DNS (nimipalvelin), IP ja Wins -asetukset Takuu on 12 kk materiaali- ja valmistusvioille. 26

27 TeleWell TW-EA701 ADSL reitittimen ohjelmointi v Tästä linkistä imuroit uuden hallintaohjelman LAITTEEN JAKAMINEN SAMAN SISÄVERKON TIETOKONEILLE 1 TCP/IP OSOITTEEN KANSSA Soveltuu Sonera Koti ADSL palveluun sekä Elisa ADSL premium ja Powerd by Kolumbus liittymiin Tällä uudella hallinta ohjelmalla 1.44 ja sen mukana tulevalla uudella bioskoodilla mahdollistat kevyen palomuurin jossa sisäverkko ja operaattorin verkko omaavat eri TCP/IP osoitteet ja verkot keskustelevat NAT käännöspalvelun kautta. Todellinen palomuuri on TeleWell TW Mb kytkimessä joka tulee TW-EA701 laitteen ja sisäverkon väliin. KÄYTTÖOHJE Tämä ohjelma ei sovellu TW-EA700 laitteelle vaan se on tehty pelkästään TW-EA701 mallille. Ohjelman mukana tuleva bioskoodi on testattu TW-EA701 mallissa kaikissa liittymätyypeissä jota ohjeistus koskee. Ohjelman käyttö edellyttää hyvää TCP/IP -protokollan hallintaa ja IP - reitityksen tuntemusta. Easytel Oy:n asiakastuki ei kouluta TCP/IP -protkollan käyttöä puhelimitse. Sammuta TW-EA701 laite ennen kuin kytket uusia kaapeleita kiinni. Kytke TW-EA701 ADSL modeemi suoraan sen koneen RS232 porttiin jossa teet ohjelmointia. Kytke TW-Ea701 ADSL modeemi suoraan sen koneen 10 Mb ethernet porttiin jossa teet ohjelmointia. Kytke sähkö TW-EA701 ADSL modeemiin. Tarkista että PC merkkivalo palaa TW-EA701 modeemissa (jos ei niin vaihda ethernet -kaapeli). Ethernet kaapelin pitää olla niin sanottu suorakytkentäinen CAT 5 ethernet kaapeli. TCP/IP ASETUKSET JA LAITETYYPIN TARKISTUS Hallintaohjelma 1.44 on tarkoitettu vain TW-EA701 malliin (katso laitteen pohjan tyyppi) Imuroi uusin TW-EA701 ADSL modeemin hallintaohjelma versio 1.44 jonka mukana tulee uusi tarvittava bios ja bootkoodi. Pura edellisen hallintaohjelman asennus ( ) Aseta kohdassa ohjainpaneeli / verkko / verkkokortti / TCP/IP asetuksessa 27

28 osoitteeksi ja aliverkon peitteeksi Asenna uusi hallintaohjelma suorittamalla imuroitu ohjelma TW-EA701_144. EXE (Purkautuu hakemistoon v:\tw-ea701_144 jonne asettuvat myös bioskoodit. Käynnistä tietokone uudelleen. Käynnistä TeleWell TW-EA701 hallintaohjelma Ohjelmat ryhmästä. Alla on kuva hallintaohjelman käyttöliittymän pääruudusta. Asetukset kohdasta näet laitteen oletusasetukset Protokolla kohdasta valitset oikean protokollan Tiedot kohdassa teet operaattorille sopivat asetukset 28

29 Aseta kohdassa Tiedot kohtaan valitut arvot tallentuvat TW-EA701 ADSL MODEEMIN BIOSIN PÄIVITYS Päivitys toimintoon pääset tekstikohdasta TW-EA701 ADSL hallintaohjelma hiiren oikean puoleisella näppäimellä kun hiiren osoitin on kyseisen tekstin kohdalla. Valitse kohta Erikoisasetus ja määrittele kuvan mukaiset tiedostonimet bioskoodi (ea701-2a3201-bioskoodi.bin) ja bootkoodi (ea701-bootkoodi-2xx101.bin) kenttiin. Tarkista tiedot kohdasta bioskoodin versio. Pitää olla ennen päivitystä vähintään 2.a

30 Tarkista tiedot kohdasta bioskoodin versio. Pitää olla ennen päivitystä vähintään 2.a Kuittaa OK valinnalla Käynnistä päivitys kohdasta biossin päivitys 30

31 Seuraa päänäytön Sinistä päivityksen kulkua seuraavaa palkkia. Katso kuvaa alla TW-EA701 ADSL modeemin päivitys käynnissä Päivitys on valmis kun ohjelma palaa päivitystilasta takaisin päänäytölle ja Yhteyden tila ilmoittaa linjanopeuden. Sammuta hallintaohjelma päivityksen jälkeen ja käynnistä uudelleen laite sekä ohjelma. 31

32 Tarkista laitteen Bioskoodi päivityksen jälkeen. Alla olevassa kuvassa näet oikean bios version. INTERNET-YHTEYDEN JAKAMINEN SAMASSA SISÄVERKOSSA Laitteen asetusten säätö sisäverkkoon sopivaksi Nämä asetukset sopivat Sonera Koti ADSL ja Elisa ADSL Powered by Kolumbus palveluihin joissa operaattori käyttää laitetta RFC 1483 sillatussa tilassa. Nyt myös ohje Elisa ADSL Premium liittymään jossa käytetään RFC 1483 Routed tilaa. Katso tarkemmin ohjeen loppuosaa. Jäljempänä kuvat hallintaohjelman 1.44 asetuksista joiden avulla laite hakee operaattorilta 1:n TCP/IP osoitteen ja jakaa sen saman verkon (hubin / kytkimen) kautta muille verkon koneille. TW-EA701 toimii yhdyskäytävänä operaattorin ja PC verkon välillä. Kaikki liikenne toimii 1 ja saman IP:n kautta. Sisäverkon IP ei näy ulkopuolelle (Internetiin). Laite suorittaa NAT käännöksen. Hallintaohjelman asetusten pitää olla alla olevan ruudun mukaiset. Sonera Koti ADSL VCI = 33 / Elisa ADSL Powered by Kolumbus VCI = 100 Muut asetukset ovat samoja molemmille operaattoreille. 32

33 DHCP PALVELIMEN ASETUKSET MIKÄLI VERKOSSA TARVITAAN DHCP PALVELUA Tämä DHCP palvelin on toiminto helpoin tapa antaa kullekin saman verkon tietokoneelle Internet -yhteydelle tarvittavat TCP/IP tiedot. Mikäli verkossa on jo DHCP palvelin niin tarkista että edellisen näytön kohdassa Määritä kiinteä sisäverkon IP on oikea IP omaan verkkoosi sopiva IP. 2 DHCP -palvelinta ei saa olla samassa verkossa. Tämä TCP/IP on kaikkien verkon laitteiden yhdyskäytävä ( Eli default gateway). Lisäksi kullekin työasemalle määritellään oikea DNS eli nimipalvelin tieto. Helpointa on käyttää TW-Ea701 laitteen oletusasetuksia. Kytketään DHCP palvelin päälle sekä DNS reley jolle määritellään oman operaattorisi nimipalvelin tieto. Ruudulla oleva tieto on Sonera Koti ADSL nimipalvelin osoite ( ). Elisan ADSL nimipalvelin on ( ). 33

34 Kuittaa OK Huomautus! Älä muuta asetuksia ellet tiedä mitä teet! Lopuksi valitse päänäytöltä Asetukset. Tiedot tallentuvat laitteelle Älä koske laitteeseen ja koneeseen enne kuin Linjanopeus on tullut näkyville. Sammuta Laite ja hallintaohjelma sekä muuta verkkoasetusten IP automaattiseksi. Koneesi käynnistyttyä tarkista netin toimivuus. SISÄVERKON TOIMIVUUS On useita tapoja kokeilla laitteiden toimivuutta. Yksinkertaisin tapa on käyttää Windows käyttöjärjestelmän ping toimintoa. Avaa MS-DOS kehote ja testaa seuraavat yhteydet TW-EA701 laitteen ja koneesi välinen yhteys kirjoita Ø ping <Enter> Ø Laite vastaa jos kaikki asetukset ovat OK Ø Kokeile PING internetiin Ø ping fi Jos osoite vastaa niin nettiyhteys on kunnossa. Ø ping TeleWell TW-EA701 hallintaohjelman tarjoamia oletusasetuksia ei ole syytä muuttaa, ellei ole varma miten TCP/IP protokolla toimii. 34

35 TÄRKEITÄ SEIKKOJA TCP/IP ASETUKSISTA Seuraavien IP osoitteiden pitää olla samat: Yhdyskäytävä IP,DNS palvelimen IP, Toimialue ( sama kaikissa koneissa) DNS -kohdassa pitää olla operaattorin oikea nimipalvelinosoite. Tarkista tieto operaattorilta! Lisäksi alla olevan näytön jossa on laitteen IP pitää olla saman kuin yhdyskäytävän ip. Elisa ADSL Premium asetukset Ohjelmoi aiempien ohjeiden mukaan uusi bios TW-EA701 laitteelle. Valitse TeleWell ADSL hallintaohjelmasta (1.44) oheisten kuvien mukaiset asetukset 35

36 Valitse TeleWell ADSL hallintaohjelmasta RFC 1483 Routing. Siirry kohtaan Tiedot Tee seuraavien kuvien mukaiset asetukset. Kaikkien tietojen tulee olla kuvien mukaisesti ellei tietoa pyydetä muuttamaan. a) WAN IP -kenttään 1 Elisan antamista "Asiakkaan IP -osoite 1 IP -riittää" b) WAN yhdyskäytävä -kenttään "Asiakkaan IP -osoite sama kuin yllä" Huomaa! Kohdissa A ja B sama IP -osoite!!! c) WAN aliverkon peite kenttään ff.ff.ff.f8 kuten näytöllä Muita Elisan antamia IP -tietoja ei tarvita 36

37 Valitse seuraavaksi DHCP palvelin "alue. Määrittele DNS asetus päälle ; IP on Kuittaa lopuksi OK yllä olevalle näytölle ja sitä seuraavalle näytölle Valitse ohjelman päänäytöltä kohta Aseta --> Tiedot tallentuvat laitteelle 37

38 Laitteen toiminta ohjelmoinnin jälkeen DHCP -palvelin on TW-EA701 laitteessa päällä sisäverkkoon päin. NAT -osoitteen muunnos päällä eli ulkoverkosta ei näe sisäverkkoa. (kevyt palomuuri) Laite käyttää Elisa ADSL premium palvelussa 1:tä Elisan antamaa IP -osoitetta ja muuntaa sen sisäverkkooon halutulle alueelle Jokainen työasema hakekee TW-EA701 laitteelta IP -osoitteen DHCP client - toiminnolla (haetaan IP -tiedot automaattisesti) Tarvittaessa annetaan yhdyskäytäväksi ja DNS -osoitteksi sekä Ensimmäinen käyttäjä antaa Internet selaimessa portti.arenanet.fi ja kirjautuu arenanettiin ja haluttuun Internet palveluun. Toisinaan operaattori voi tehdä ohjelmistopäivityksiä ja tällöin kirjautuminen joudutaan uusimaan. 38
