Teräsvaja. Asennusohjeet

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Teräsvaja. Asennusohjeet"

Transkriptio

1 Teräsvaja 300 x 300 cm HX81121 Asennusohjeet Vajan kokoaminen vaatii kaksi henkilöä ja se vie aikaa n. 2-3 tuntia. Korkeaseinäinen vaja Helppo ja nopea asentaminen Profiilivahvisteiset seinät Leveät kaksoisovet Saatavana useassa eri koossa ENNEN ALOITTAMISTA Tutustu paikallisiin rakennusmääräyksiin koskien perustusta, sijaintia ja muita vaatimuksia. Tutkimalla ja ymmärtämällä tämän kokoamisoppaan tärkeät tiedot ja neuvot, vajan asentaminen on helpompaa ja paljon nautittavampaa. Kokoamisohjeet: Ohjeet sisältävät kaikki tarpeelliset tiedot hankkimasi vajan kokoamiseksi. Tutki ohjeet huolellisesti ennen aloittamista ja noudata niitä vaihe vaiheelta oikeiden tulosten varmistamiseksi. Osat ja osalista: Tarkista osalistasta, että kaikki tarvittavat osat ovat mukana. Erottele pakkauslaatikon sisältö osanumeron mukaan samalla, kun tarkistat sen listasta. Alkuvaiheet näyttävät millä tavalla yhteenkuluvat osat kootaan suuremmiksi kokonaisuuksiksi, jotka liitetään yhteen sitten myöhemmin. Tutustu huolella tarvikkeisiin ja kiinnittimiin helpottaaksesi niiden käyttöä kokoamisen aikana. Tarvikkeet ja kiinnittimet ovat pakkauslaatikossa. Huomioi, että mukana on asentamista helpottavia ylimääräisiä kiinnittimiä. 1

2 SUUNNITTELE HUOLELLISESTI Tarkkaile säätä Varmista, että asennuspäivän sää on kuiva ja tyyni. Älä yritä koota vajaa tuulisella säällä. Noudata varovaisuutta asennuspaikan ollessa märkä tai mutainen. Ryhmätyöskentely Vähintään kahden henkilön on työskenneltävä yhdessä vajan kokoamiseksi. Yksi voi sijoittaa osia tai paneeleja, toisen käsitellessä kiinnittimiä ja työkaluja. Työkalut ja materiaalit Tarvitset joitakin perustyökaluja ja materiaaleja vajan asentamisessa. Päätä mitä ankkurointimenetelmää ja perustuksen tyyppiä haluat käyttää muodostaaksesi täydellisen listan tarvittavista materiaaleista. HOITAMINEN JA HUOLTO Ulkoseinät Puhdista vajan ulkopinnat ja vahaa ne säännöllisesti. Paikkaa havaitsemasi naarmut välittömästi: puhdista naarmuuntunut alue teräsharjalla ja lisää siihen hieman paikkamaalia valmistajan suosituksia noudattaen. (RAL6016) Katto Pidä katto puhtaana lehdistä ja lumesta pitkävartisella, pehmeäharjaksisella luudalla. Suuret lumimäärät katolla voi vahingoittaa vajaa ja tehdä siitä turvattoman. Ovet Pidä ovikiskot puhtaina liasta ja roskista, joka voi estää ovien helpon liukumisen. Voitele kiskot vuosittain huonekalukiillokkeella tai silikonisprayllä. Pidä ovet suljettuina ja lukittuina tuulivahinkojen välttämiseksi. Kiinnittimet Käytä mukana olevia aluslevyjä suojataksesi vajaa kosteuden sisääntunkeutumiselta ja estääksesi ruuveja naarmuttamasta metallia. Tarkista vaja säännöllisesti löysien ruuvien, pulttien, muttereiden tmv. varalta ja kiristä nämä aina tarvittaessa. Kosteus Aseta koko lattia-alueen alle muovikalvo (kosteussulku). Hyvä tuuletus vähentää kosteuden imeytymistä lattiarakenteisiin. Muita neuvoja Pese päällystettyihin paneeleihin liimatut osanumerolaput pois saippualla ja vedellä. Vajan kaikkiin saumoihin voi laittaa silikonitiivistettä vesitiiviyden parantamiseksi. Älä varastoi uima-allaskemikaaleja vajaan. Palavat ja syövyttävät aineet on säilytettävä ilmatiiviissä hyväksytyissä säiliöissä. 2

3 OSALISTA Osa Nro Maara Osa Nro Maara Osa Nro Maara A 1 P L 1 20C R L 1 21L R 1 21R L 1.o J G R 1 ()} GA G L 1 10R P1 2 P2 2 P3 2 P4L 2 P4R 2 P5 7 P6 1 P7 2 P8 1 GC 4 li GO 4 GE 2 11!!!!1!!!!11 GF 4 041' 0 F1 402 o-(!) F2 118 M4'10 04'25 F3 4 o-(!) M4' F ' 5 F ' 8 H 14 3

4 @ 1D!!e 2 s 11, I III J\. ubi lij I 4

5 Vaihe 1 Kiinnitä pohjakiskot (1-4R) toisiinsa ruuveilla (F1). Aseta sitten profiloitu kynnyskisko (5) pohjakiskojen (3L) ja (3R) päälle ja kiinnitä ruuveilla (F1). Katso alla oleva piirros. Varmista, että pohjakiskot muodostavat täydellisen neliön. Huom! Varo teräviä reunoja. 5

6 Vaihe 2 Aseta seinäpaneeli (P1, P2) pohjakiskojen (1), (2), (3L), (3R), (4L) ja (4R) päälle alla olevan piirroksen mukaisesti. Kohdista vajan sivuseinät pohjakiskoissa olevien reikien mukaan. Kiinnitä osat ruuveilla F1. Kierrä ruuvit aluslevyineen ulkopuolelta. Aseta seinäpaneeli (P3), (P5) ja (P6) pohjakiskojen (1), (2), (3L), (3R), (4L) ja (4R) päälle alla olevan piirroksen mukaisesti. Kohdista vajan sivuseinät pohjakiskoissa olevien reikien mukaan. Kiinnitä osat ruuveilla F1. Kierrä ruuvit aluslevyineen ulkopuolelta. Osa Nro Kpl 6

7 Vaihe 3 Asenna ovikisko (6) etuseinäpaneeliin (P1) ja aseta sitten luistikiskot (7) ja (8) etuseinäpaneelien päälle sisäpuolelta. Kohdista reiät seinäpaneelin kanssa. Kiinnitä osat ruuveilla (F1) ja aluslevyillä. Katso osien asennot alla olevasta piirroksesta. Huom! Varmista, että ulokeosa (G2) osoittaa sisäpuolta kohti. 7

8 Vaihe 4 Aseta yläkulmakiskot (9), (10L), (10R) ja (11) seinäpaneelien päälle. Kohdista reiät seinäpaneelien mukaan ja kiinnitä ne ruuveilla (F1). Aseta sitten seinäpaneelit (P2), (P3), (P5) ja (P6) pohjakiskojen ja yläkulmakiskojen väliin. Lukitse osat ruuveilla (F1) ja aluslevyillä. Huom! Varmista, että osat asettuvat limittäin piirroksen esittämällä tavalla. 8

9 Vaihe 5 Aseta vasen ovenkarmi (25L) pohjakiskon (3L) päälle ja kiinni seinäpaneeliin alla olevan piirroksen mukaisesti. Kiinnitä ovenkarmi (25L) ruuveilla (F1). Toista toimenpiteet oikeaa ovenkarmia (25R) varten. Kiinnitä osa 26 osiin 25L ja 25R. 9

10 Vaihe 6 Aseta päätypaneelit (21L) ja (21R) (4 kpl) kiskoluistien (7), (8) ja ylempien takakiskojen (10L), (10R) päälle. Kohdista reiät ja lukitse osat ruuveilla (F1) sisäpuolelta. Kiinnitä sitten liitäntäosat (B3) (2 kpl) symmetrisesti päätypaneeleihin (21L) ja (21R). Lukitse osat pulteilla ja muttereilla (F2), kuten piirros alla osoittaa. Kiinnitä osat B1 ja B2 vastaavasti päätypaneeleihin 21L ja 21R pulteilla ja muttereilla (F2). 10

11 Vaihe 7 Kiinnitä kattotuet 13 (2 kpl) osilla B3. Kiinnitä sitten B12 kisko osiin B1 ja B2, jotka on kiinnitetty päätypaneeleihin 21L ja 21R. Kohdista reiät ja lukitse pulteilla ja muttereilla. Huom! Varmista, että kahden keskimmäisen kattotuen teippi on samalla puolella alhaalta katsottuna. Osa Nro Kpl 11

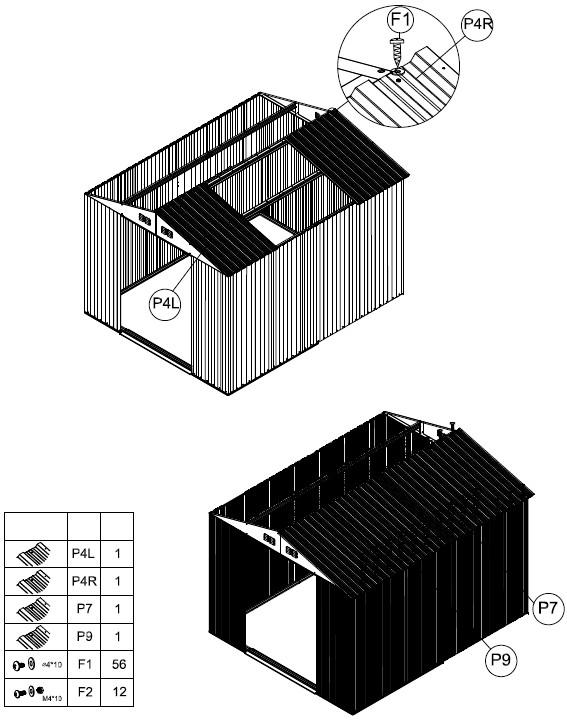

12 Vaihe 8 Aseta kattopaneelit P4R ja P4L päätypaneelien 21L ja 21R päälle. Lukitse osat ruuveilla F1 ja aluslevyillä. Asenna sitten kattopaneeli P7 ja P9. Lukitse osat ruuveilla F1 ja aluslevyillä. Kiinnitä osat P7 ja P9 osiin P4R ja P4L pultilla F2. Huom! Varmista, että kattopaneelien limitys on piirrossuurennuksen mukainen. 12

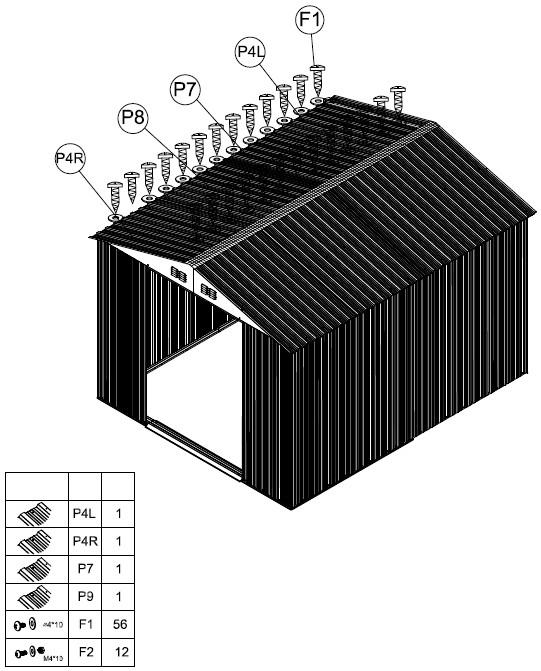

13 Vaihe 9 Aseta kattopaneelit P4R ja P4L päätypaneelien 21L ja 21R päälle. Kohdista reiät ja lukitse osat ruuveilla F1 sekä aluslevyillä. Aseta tämän jälkeen kattopaneelit P7 ja P9 paikoilleen, lukitse osat ruuveilla F1 ja aluslevyillä. Kiinnitä osat P7 ja P9 osiin P4R ja P4L pultilla F2. 13

14 Vaihe 10 Asenna katonreunalistat (16), (18) kattopaneeleihin. Lukitse osat ruuveilla (F1) ja aluslevyillä. Aseta sitten kulmapalat (GC) kaikkiin neljään kulmaan ja kiinnitä ne ruuveilla (F1) sekä aluslevyillä. 14

15 Vaihe 11 Aseta kaksi katonharjalistaa (19) keskelle kattopaneelien saumaa. Kohdista reiät ja kiinnitä listat ruuveilla (F1) sekä aluslevyillä. Työnnä sitten päätykappaleet (GE) katonharjakiskon molempiin päihin ja lukitse ne ruuveilla (F1) sekä aluslevyillä. Katso piirros alla. 15

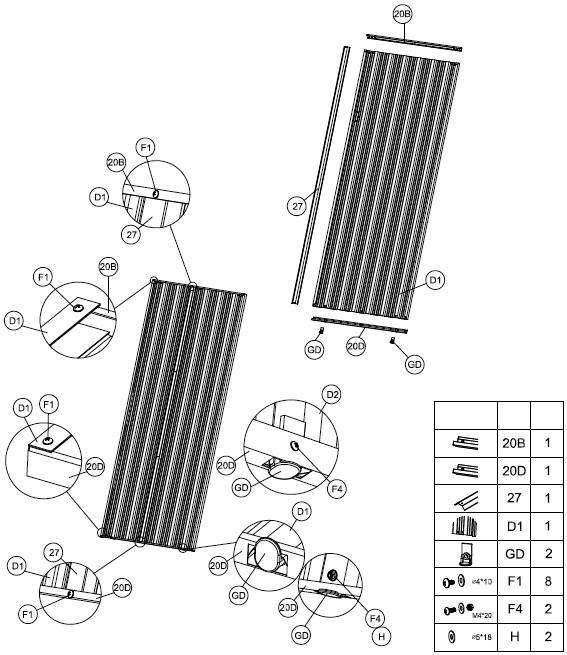

16 Vaihe 12 Paina ovilista 20B paikoilleen ylhäältä alaspäin. Kiinnitä ovi D1 osaan 27 ruuveilla (F1). Paina sitten ovilista 20D paikoilleen alhaalta ylöspäin ja kiinnitä se ruuveilla (F1). Kiinnitä liukukappale (GD) osan 20D päähän ruuvilla F4. Vasen ovi 16

17 Vaihe 13 Paina ovilista 20A paikoilleen alhaalta ylöspäin ja kiinnitä se ruuveilla (F1). Kytke ovi (D2) reunalistaan 27. Kiinnitä ovilista (20C) oven alapäähän. Työnnä lopuksi luisti (GD) ovilistaan 20C sen päästä. Lukitse ruuvilla F4. Oikea ovi 17

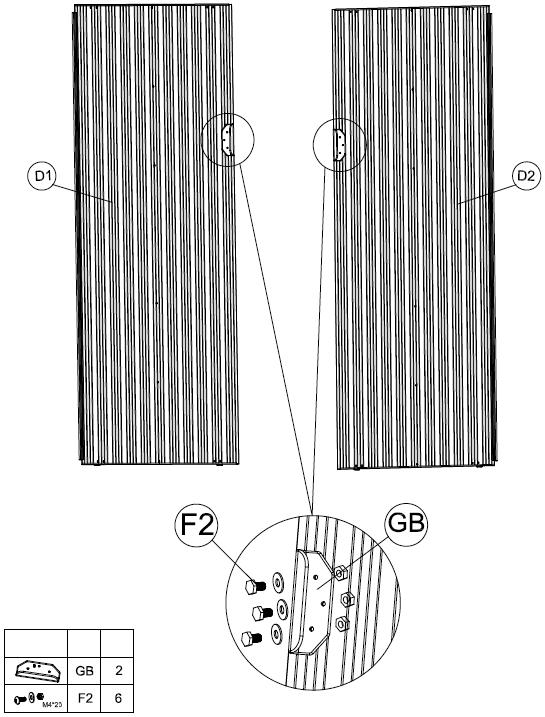

18 Vaihe 14 Kiinnitä kahvat (2 kpl) ovipaneeleihin D1 ja D2 sisäpuolelta pulteilla (F2) ja muttereilla. Osa Nro Kpl 18

19 Vaihe 15 Liuúta ovipaneeli pohjakiskoon (3L). Varmista, että alaluisti (GD) liukuu pohjakiskon (3L) sisällä. Kiinnitä sitten ovipaneeli (7) ja (8) sekä yläluisti (G2) yläkiskoon ruuveilla (F5). Katso piirrokset alla. Huom! Varmista, että kaikki ovipaneelireiät on kunnolla kohdistettu moitteettoman toiminnan varmistamiseksi. Valmistuttaja: Truebell Finland Oy Juurakkokuja 4, Vantaa Huolto:
