VANTAAN KAUPUNKI VANDA STAD. Kartta ja mittaus. Kaupunkimittausinsinööri Kimmo Junttila. kartta.vantaa.

Transkriptio

1 Kartta ja mittaus Kaupunkimittausinsinööri Kimmo Junttila kartta.vantaa.fi

2 Esityksen sisältö Mittausosaston esittely Resurssit Toiminnan painopistealueista Suoritteet ja saavutukset Kimmo Junttila

3 Vantaa kehittyvä kaupunki km 2, asukasta, 2500 asukasta lisää viime vuonna työpaikkaa, työpaikkaomavaraisuus 101%, työvoimasta 45% työskentelee Vantaalla - asemakaava-alue 116 km 2, jolla asukkaita uusia asuntoja 1800 kpl/v, joista 600 omakotitaloihin, 300 rivitaloihin - veroprosentti 18,50 - lainakanta 3109 /asukas - kaupungin investoinnit 80 M /vuosi Kimmo Junttila

4 VANTAAN KAUPUNKI Vantaata rakennetaan Kimmo Junttila

5 Mittausosasto Kaupungingeodeetti Kaupungingeodeetti Pekka Pekka Tervonen Tervonen Asiakaspalvelu Asiakaspalvelu Asiakaspalveluesimies Asiakaspalveluesimies Kari Rautavaara Kari Rautavaara Kiinteistörekisteri Kiinteistöinsinööri Kiinteistöinsinööri Jarno Jarno Mansner Mansner Kartta Kartta ja ja mittaus mittaus Kaupunkimittausinsinööri Kaupunkimittausinsinööri Kimmo Kimmo Junttila Junttila Kiinteistönmuodostus Kiinteistönmuodostus Kartastot Kartastot Kartastoinsinööri Kartastoinsinööri Kimmo Toivola Kimmo Toivola Länsipiiri Länsipiiri Piiriteknikko Piiriteknikko Samu Kuisma Samu Kuisma Paikkatiedot Paikkatiedot Paikkatietoesimies Paikkatietoesimies Oskari Larjamo Oskari Larjamo Kartanmyynti Kartanmyynti Karttatuote-esimies Karttatuote-esimies Timo Lehtola Timo Lehtola Keskipiiri Keskipiiri Piiriteknikko Piiriteknikko Ari Roivainen Ari Roivainen Itäpiiri Itäpiiri Piiriteknikko Piiriteknikko Pekka Vanhala Pekka Vanhala

6 Strategisia ratkaisuja kehittämiseen laatujärjestelmä - vuodesta 1994 alkaen - asiakaspalautteiden käsittely laatujohtoryhmässä - prosessit, toimintaohjeet, tuotevastaavat tulospalkkiojärjestelmä - vuodesta 2005 alkaen - koko mittausosasto mukana - tulospalkkio on palkan osa - max 3 % palkkasummasta - tasajako / työssäolopäivä

7 Osa mittausosaston henkilöstöstrategia oppisopimuskoulutus Valmistuneet: Seitsemän kartoittajaa Kaksi tietotekniikan perusammattitutkintoa Yksitoista kartoittajaa Kartoittaja Vaiheessa: Kuusi karttaoperaattoria (kartoittaja) Yksi oppisopimussuhteinen (kartoittaja) Alkamassa: Yksi kiinteistörekisterisihteeri (kartoittaja) Kimmo Junttila

8 Kolme maastomittauspiiriä geodeettinen runkoverkko kiinteistötoimitusten maastotyöt rakennustyön valvontamittaukset kartoitukset maanalaisten johtojen maastonäytöt hävinneiden rajamerkkien mittaukset Ei tehdä maaperätutkimuksia eikä maastomallimittauksia. Kimmo Junttila

9 Kolme maastomittauspiiriä piiriteknikko (3) paikkatietoinsinööri maanmittausteknikko (3) kartoittaja (23) mittausmies-autonkuljettaja mittausmies (6) Kaikki työntekijät kuukausipalkalla. Kimmo Junttila

10 Rakennustyön valvontamittaukset hoitaa Helsinki-Vantaan lentoasemalla Finavian Energia ja Vesi -yksikkö

11 Toimitilat

12 Mittausosaston mittauskalusto Takymetrit Geodimeter 6xx 4 kpl Trimble kpl Leica TCRA 11xx (r) 3 kpl Leica TCRA 120x 3 kpl Topcon GPT xxxx (r) 2 kpl Tarkkavaaitus Leica DNA03 1 kpl GPS Geotracer GTR kpl Trimble 5800 rover 3 kpl Trimble R8 GNSS Rover Kit 6 kpl Kaupungilla yhteensä 13 kpl RTK/VRS-keppiä - näistä 10 kpl GPS/GNSS Tukiasemapalvelut ostetaan kaksi VRS-lisenssiä 12 lisenssiä RTKyksittäistukiasemaratkaisulla Ohjelmistot 3D-Win -mittaustukiohjelma X-Local ja X-Global verkkotas.ohjelmat Trimble Business Center 3 kpl

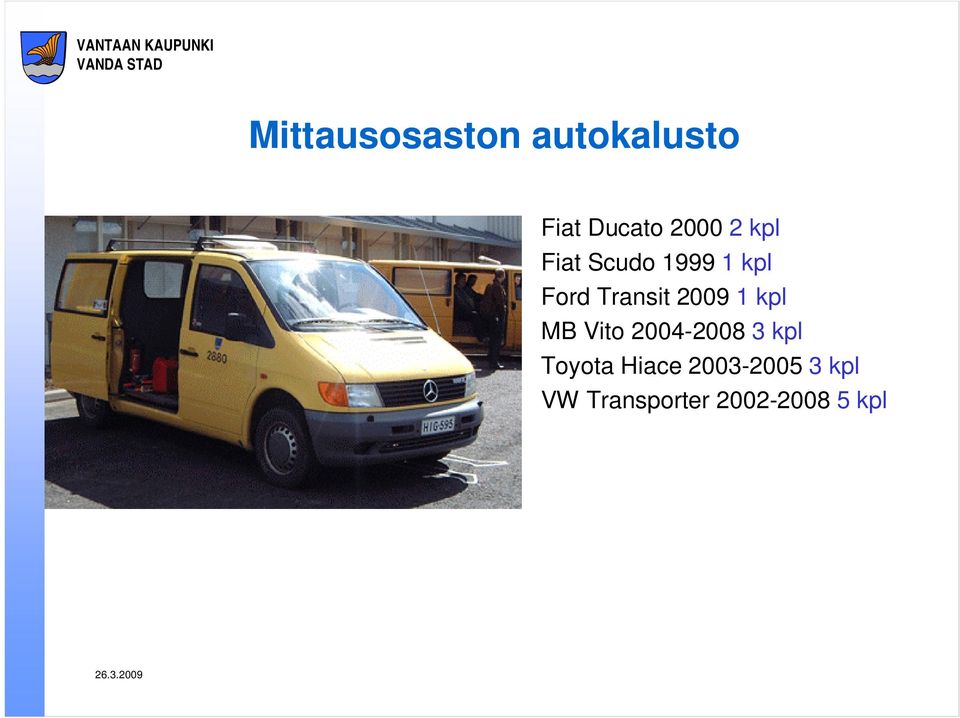

13 Mittausosaston autokalusto Fiat Ducato kpl Fiat Scudo kpl Ford Transit kpl MB Vito kpl Toyota Hiace kpl VW Transporter kpl

14 Vantaan kaupungin kiintopisteet (N43 ja VVJ) Korkeuspiste Kolmiopiste 4. lk piste 5. lk piste Seinäpiste Apupiste RTK/VRS/GPS-piste YHTEENSÄ Lisäksi Helsinki-Vantaan lentokentän alueella Ilmailulaitoksella 462 kiintopistettä. ETRS/GK25 ja N2000 käyttöön vuoteen 2011 mennessä.

15 Korkeuspisteitä 1951 kpl

16 Seinäpisteitä 745 kpl

17

18 VANTAAN KAUPUNKI Rakennustyön valvontamittaukset Vantaalla Vuonna 2008 mittausosasto sai rakennusvalvontamittaustuloja Muut valv.mitt. (mm. aidat) Muut rakennukset Teoll.-, yl. ja liikerak. Kerrostalot Rivita lot Omakotitalot Sija intika tse lmukse t Vuonna 2008 suoritettiin rakennuksen paikan merkintöjä 496 kpl ja sijaintikatselmuksia 753 kpl Vuosi VANTAAN KAUPUNKI Mitta us o s a s to

19 Rakennuksen paikan ja korkeusaseman maastoon merkinnän vaiheet Rakennuslupa Merkintätilaus Toimistovalmistelu Laskutus Maastotyöt Rekisteröinti

20 Valmistelutoimenpiteet virastotalolla asiakas tilaa puhelimitse merkinnän (suositus klo ) - Vantaalla yksi puhelinnumero ja sen takana ns. lineaarinen soittosarja - sovitaan yksityiskohdat mm. maastoon merkittävät nurkkapisteet tai uloimpien seinälinjojen leikkauspisteet (yleensä 4 kpl) - toimitusaika yksi viikko, merkinnän laajuus vaikuttaa hintaan rakennuksen paikan laskenta - asemakaavan ja vähimmäisetäisyyksien huomiointi 4 metriä kiinteistörajaan 8 metriä vapaata tilaa huoneen pääikkunan edessä - asemapiirroksen tarkistaminen ja vertaaminen pohjakuviin - tarvittaessa puutteellisen mitoituksen täsmentäminen suunnittelijan ja rakennusvalvonnan kanssa - merkintäkuvatiedoston teko (dgn) - koordinaattien laskenta ja siirto mittaustiedostoon (ASCII) merkintäkansion kokoaminen maastotöitä varten - kansilehti (hankkeen perustietoja, laskutustiedot, vaiheet) - yleisohje rakennuksen paikan merkinnästä rakentajalle - merkintäpiirroksen (2 kpl) ja laskupapereiden tulostus - kartat (verkkokartta ja pisteselityskortit, kantakartta, toimituskartta) - lupakuvat

21 Sijaintikatselmuksen vaiheet Perustukset tehty tehty Sijaintikatselmustilaus Valmistelutyöt tukikohdassa Maastotyöt Mittausaineiston muokkaus Rekisteröinti Sijaintikatselmustodistus -kertomus Rakennus kartalle kartalle Asiakirjojen arkistointi

22 Miten mittausosasto palvelee? Huolehdimme maanalaisten johtojen sijaintitietopalvelusta keskitetysti Vantaan alueella, mistä olemme sopineet johtoja omistavien laitosten kanssa. Vantaan Vesi

23

24

25

26 Kimmo Junttila

27 Kartastot-työpiste johtokartta kantakartta ja virastokartta ilmakuvamittaukset ja ortokuvien teko laserkeilausaineistot ja korkeusmalli yleiskartta kevyenliikenteen keskilinjakartta maanalaisten tilojen kartta

28 Kartastot-työpiste kartastoinsinööri paikkatietoinsinööri paikkatietoteknikko paikkatietosuunnittelija kartoittaja (2) kartanpiirtäjä karttaoperaattori (5) 5 ESPA-stereomittaustyöasemaa, joilla 6-8 henkilöä jatkuvasti mittaa. Tehdään myös ortoilmakuvia.

29 Kartanmyynti karttaotteiden myynti ja valmistus kartankäyttö- ja julkaisuluvat painetut kartat paikkatietoaineistojen arkistointi aineistojen skannaus kartta-aineistojen muunnokset opaskartan ylläpito teemakartat

30 1:1000 Asemakaavan pohjakartan tarkkuus 1:2000 1:500 Vantaa 241 km 2 Kimmo Junttila

31 Kartta- ja suunnittelujärjestelmä Vantaalla alustana Bentleyn MicroStation-ohjelma GeoGraphicspaikkatietolaajennuksella v8.5 (321 käyttäjää) - karttojen ylläpitäjät, kaavoittajat ja suunnittelijat - Stella-, StellaJohto-, StellaNet- ja Terra-sovellukset - I/RAS B binäärirasterieditointiin - InterPlot-tulostusohjelmisto - TerraScan Viewer laserpisteistön käsittelyyn (TerraModeler) - oheen integroitu erillinen Espa-stereomittausohjelmisto lisäksi Bentley PowerMap -katseluohjelmalla 214 käyttäjää CityGis Kiinteistötieto (kiinteistörekisterikartta, Intergraph GeoMedia) kartasto koostuu tuhansista tiedostoista, tietokantana Oracle Kimmo Junttila

32 Ajantasaisen kartan määritelmästä 15 vuotta sitten Vantaan mittausosastolla - luotettiin prosesseihin ja sitä kautta ajantasaistuksen riittävyyteen koko kunnan alueella - ohjeistettiin, että katutila ja tontit rakennuksiin saakka yritetään ylläpitää kuvausteknisten ohjeiden mukaisesti ongelmana riittämätön henkilökapasiteetti maastokartoitus peitteisillä tonteilla työlästä ja omakotiasukkaiden mielestä epämiellyttävää 10 vuotta sitten kaavoittajat reklamoivat voimakkaasti kantakartan laadu(ttomuude)sta koko kunnan alueella - ajantasalla kaikilta osin vain asemakaavan hyväksymishetkellä ko. asemakaavan alueella, muualla satunnaisesti - ratkaisuksi digitaaliset ilmakuvat - ilmakuvamittaus 2000-luvulla kartanpiirtäjät myös ilmakuvamittaajiksi kartoittajakoulutus ja lisäavuksi stereokartoitusohjeet mittamerkin saa huomaamatta myös takapihalle

33 Ajantasaisen kartan määritelmästä (2) täydennysrakentamista tukevan kaavoituksen ja rakennuskannan tihentämiseen tähtäävän tonttijaon laatimisen tarpeet kortteleiden sisällä - maanpinnan muoto (myös muokkausten jälkeen) - piharakennukset, patiot ja muut rakenteet tarkasti - ajotiet ja pysäköinti - avo-ojat kuivatuksen suunnittelua varten kadunrakentamisen (ulkoistettuun) prosessiin loppukartoitus ennen kadun luovutusta (primääristi katutietojärjestelmän tarpeet)

34 Kantakartta uudella alueella kiinteistönmuodostuksen ja rakennusvalvontamittausten jälkeen Merkittävät rakenteet kartoittamatta Tonteille sisäänajot puuttuvat Ei korkeuskäyriä Ei korkeuslukuja

35 Stereomittaustyöasema Laadukkaat CRT-näytöt CAD-tehotyöasema stereografiikkakortti Työtilassa epäsuora valaistus EspaCity Stereonäyttölaite MicroStation GG Stella Ortoilmakuva Polaarisaatiolasit

36

37 Stereokartoituskokemuksista kolmivuotinen kuvaussopimus OK , seuraava tavoitteena yksi iso kuvausalue vuosittain (500 kuvaa) kuvaukset useita vuosia mittauskelpoisia - aineiston orientointi tehdään vain yhden kerran ajantasaistuksen tärkeysjärjestys: 1. tiet 2. rakennukset 3. muut yksityiskohdat kartoittaja stereomittaa korkeintaan yhden päivän ja viimeistelee sen jälkeen aineiston kartalle - työ jaksottuu sopivasti (mm. silmien lepuutus) - ei kerry kartoituksia varastoon - ESPA - joka sään mittauslaite

38 Metatietojen tallennus Määritetty aineistokohtaiset yleiset kriteerit - tarkkuusluokka - kattavuus - ajantasaisuustavoite Jokaiselle yksittäiselle karttakohteelle tallennetaan - kohdenimi tai tasonimi - tarkkuus (erikseen taso ja korkeus) - mittausmenetelmä - aikaleimat ( ajantasaisuus ) historiapäivämäärä (ilmakuvaus, maastomittaus) viimeisin muokkauspäivämäärä tekninen muokkauspäivämäärä (aineistokonversio)

39 Ilmakuvaus Laserkeilaus Espa ja TerraScan Viewer Kartaston ylläpitoprosessit Stereomittaus KARTTATIEDOSTOT ortoilmakuvat 10 cm Vektorointi Asemakaavoitus Kiinteistönmuodostus Talonrakentaminen CityGis Stella Tonttijako Lohkominen Rakennusvalvontamittaukset kantakartta 579 kpl ka*.dgn 263 MB 157 kpl ka*.cit 39 MB johtokartta 30 kpl jt*.dgn 33 MB 30 kpl jz*.dgn 55 MB 30 kpl jk*.dgn 2 MB 30 kpl jl*.dgn 11 MB 30 kpl jv*.dgn 28 MB 30 kpl sv*.dgn 28 MB 30 kpl vj*.dgn 19 MB kiinteistöt 165 kpl ki*.dgn KTJ Johdettujen karttatuotteiden ylläpito virastokartta opaskartta yleiskartta Karttojen katselu Kadun- tmv. rakentaminen Espa Kartoitusmittaukset KARTTATIETOKANTA Oracle Iplot Kartanmyynti Tif-tulostus öisin Verkostorakentaminen StellaJohto ja StellaNet Johtokartoitukset Kohde- ja karttahallinta Kiinteistörekisterikartta Vesi- ja viemäriverkon verkkotietojärjestelmä Kimmo Junttila Ftp-siirrot Web-käyttö

40 Ylläpitotapahtumien määrä Kiinteistörekisterikartta - vuosittain 500 uutta tonttijakotonttia ja 550 lohkomista - (kaikki) vanhat rajamerkit löydettävä ja kartoitettava kpl / vuosi eivät näy tarkimmiltakaan ilmakuvilta Kantakartta (500 m*1000 m) - päivittäin muokataan tiedostoa (579 kpl) - vuosittain täydennyskartoitusta ha ilmakuvamittauksin ha maastomittauksin muokataan noin 1000 rakennusta Virastokartta (2 km*4 km) - päivittäin muokataan 1-5 karttalehteä (52 kpl) Johtokartta - päivittäin uusia tai muokattuja elementtejä kpl - vuosittain uusia maanalaisia johtoja 230 km (1600 tapahtumaa) Kimmo Junttila

41 Laserkeilausalueet Odotetaan valtakunnallisen KM2-keilauksen luokiteltua pistepilviaineistoa (2008).

42 VANTAAN KAUPUNKI Kaupunkikartta netissä Kimmo Junttila

43 Kiitos! Kaupunkimittausinsinööri Kimmo Junttila kartta.vantaa.fi
