Automaatiotekniikka, Virtuaalinen käyttöönotto, IoT. Teknologiademot on the Road

Transkriptio

1 Automaatiotekniikka, Virtuaalinen käyttöönotto, IoT Teknologiademot on the Road

2 Petteri Mäkelä Automaation perusteita

3 Automaatiojärjestelmä Automaatiojärjestelmä voi olla yksittäinen PLC tai koko tehtaan toiminnan ohjaamiseen tarkoitettu järjestelmä.

4 Automaatiojärjestelmä Alimmalla eli kenttälaitetasolla ovat yksittäiset ohjausyksiköt, lähettimet, anturit ja mittalaitteet sekä prosessia ohjaavat toimilaitteet. Seuraavalla tasolla ovat ohjainyksiköiden, säätimien ja toimilaitteiden ohjauksia kontrolloivat logiikkayksiköt (PLC). Ylimmälle tasolle sijoittuvat mm. valvomotietokoneet ja erilliset ohjauspäätteet ja hälytyskirjoittimet. Ylimmältä tasolta voidaan liittyä myös lähiverkkoon ja mahdollisesti Internetiin. Tuotannonohjaus (MES) - ja toiminnanohjausjärjestelmät (ERP)

5 Automaatiojärjestelmä

6 Ohjelmoitava logiikka Ohjelmoitava logiikka (eng.) Programmable Logic Controller, PLC tietokone, jota käytetään reaaliaikaisten automaatioprosessien ohjauksessa NC-kone, automaatiolinja jne

7 PLC:n rakenne

8 Tulot ja lähdöt Ohjelmoitavan logiikan ulkoisista liitännöistä käytetään yleisesti termejä tulo ja lähtö. Tuloporttien kautta logiikka saa tietoa järjestelmän tilasta, ja lähtöporttien kautta se voi ohjata järjestelmää Tulot Kytkennän osa, jolla PLC:lle viedään tietoa (kytkimet, painonapit, anturit, näppäimistö, hiiri, kosketusnäyttö ) Lähdöt Kytkennän osa, jolla PLC antaa tietoa ulkomaailmaan (moottorien ja venttiilien ohjaus, lmerkkivalot, näyttö )

9 Ohjelman suoritus Ohjelmakierron aikana PLC lukee tuloihin liitettyjen antureiden, kytkimien ja lähettimien välittämät tiedot sisäisiin muistipaikkoihin PLC suorittaa ohjelman (prosessointijakso) Tieto välittyy lähtöyksiköistä ohjausväylän kautta toimilaitteille

10 IEC standardi Standardi IEC Programmable controllers -Part 3: Programming languages koskee logiikoiden ohjelmointikieliä Petteri Mäkelä

11 IEC standardi Standardin IEC mukaan ohjelma koostuu itsenäisistä osista, joita kutsutaan Program Organization Uniteiksi (POU). POU:ta on kolmea tyyppiä Program eli ohjelma Function (funktio) Function block (toimilohko)

12 POU Program on varsinainen pääohjelma. Programissa määritellään mm. kuinka fyysiset tulot ja lähdöt linkitetään muuttujiin Funktiolle voidaan antaa parametreja. Funktiolla ei ole omaa muistia tilatiedoille. Ei muista mitään edelliseltä suorituskerralta Tuottaa aina saman ulostulon samoilla parametreilla Toimilohkolla (function block) on sisäinen muisti Ulostulon arvo riippuu parametrien lisäksi sisäisistä muuttujista

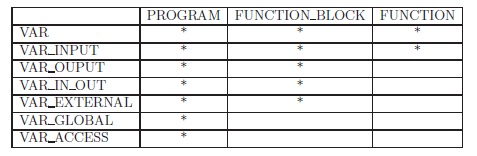

13 Muuttujat Muuttujat sisältävät POU:ssa käsiteltävän datan (declaration part). Muuttujat määritellään POU:n alussa Muuttujalle annetaan nimi muuttujan tyyppi ja tietotyyppi

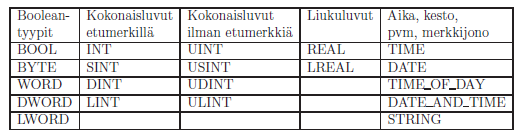

14 Muuttujat ja tietotyypit Muuttujan nimi yksilöi muuttujan Tietotyyppi kertoo, mitä arvoja muuttuja voi saada (bool, kokonaisluku, desimaaliluku, merkkijono, päivämäärä )

15 IEC ohjelmointikielet Standardi määrittelee viisi ohjelmointikieltä Tekstimuotoiset kielet Instruction lis (IL) Structured text (ST) Graafiset kielet Ladder diagram (tikapuukaavio) (LAD) Function Block Diagram (FBD) Sequential Function Chart (SFC)

16 Instruction List (IL) Instruction list (käskylistaus) muistuttaa assembleriä (konekieltä) Muut kielet on mahdollista kääntää ILmuotoon IL-kieli on matalimman tason kieli. Ohjelmat saattavat olla vaikeita ymmärtää koodin lukijalle

17 Structured text (ST) ST muistuttaa tavallisia ohjelmointikieliä (C, Pascal) Korkean abstraktiotason ohjelmointikieli ST-algoritmi koostuu lauseista ja lausekkeista

18 Ladder diagram (LAD) LD:n tausta on sähkötekniikassa. LD perustuu virran kulun kuvaamiseen relelogiikkaohjauksessa LD (tikapuukaavio) lienee yleisin logiikkaohjauskieli Sopii parhaiten yksinkertaisiin ohjauksiin, mutta sillä on mahdollista tehdä myös suuria järjestelmiä

19 Function block diagram (FBD) Function block diagram on graafinen ohjelmointikieli, joka muistuttaa digitaalitekniikan kurssilla käytettyjä IC-piirien piirikaavioita Toimilohko tai funktio koostuu sisääntuloista, itse lohkosta ja ulostuloista. Lohkoja voidaan yhdistää toisiinsa Ohjelma etenee samalla tavalla kuin tikapuuohjelma eli vasemmalta oikealle ja ylhäältä alas (Huom. FBD vs. FB. Function Blockeja voidaan käyttää myös tikapuukaavioissa)

20 Sequential function chart (SFC) Sequential function chart voidaan tehdä graafisena tai tekstimuotoisena SFC:n avulla voidaan jakaa suuri ohjelma pienempiin ja helpommin hallittaviin osiin SFC:llä kuvataan, kuinka ohjelman suoritus etenee näiden osien välillä SFC koostuu askelmista ja siirtymistä askelmien välillä

21 Loogiset operaatiot ja funktioblokit Petteri Mäkelä

22 Loogiset operaattorit yms Loogiset operaattorit Vertailijat Aritmeettiset laskutoimitukset Loogiset operaatiot Invertteri (NOT) AND OR XOR

23 Function Blocks Tässä luvussa on esitelty valmiita funktioblokkeja ja funktioita (Beckhoff)

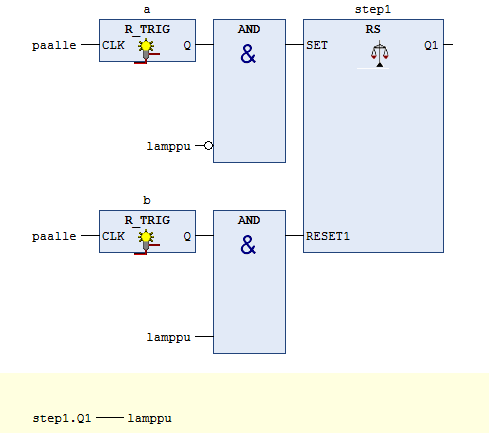

24 Esimerkki Lamppu voidaan sytyttää ja sammuttaa yhdellä painikkeella Triggeri, RS-kiikku ja AND

25 Arimeettiset operaatiot Mahdollisuus tehdä erilaisia laskutoimituksia Esimerkki: x = a * b c * d;

26 Muunnokset tietotyyppien välillä Usein täytyy tehdä muunnoksia tietotyyppien välillä

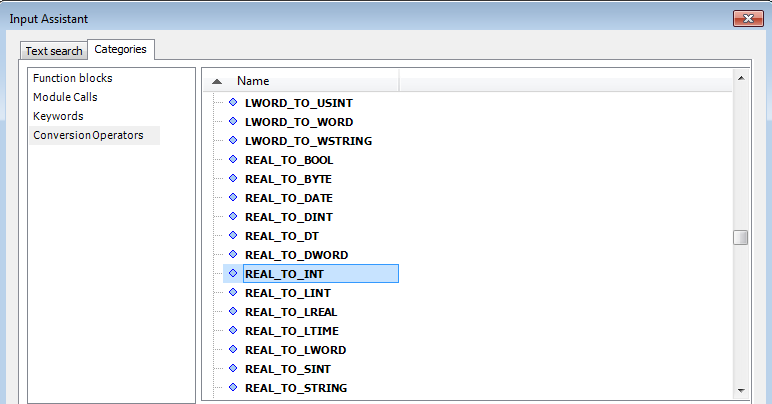

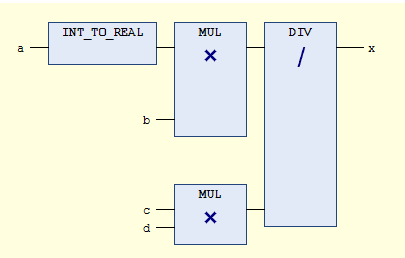

27 Muunnokset tietotyyppien välillä Kokonaisluvusta desimaaliluvuksi (INT_TO_REAL) a, b, c ja d ovat kokonaislukuja Pakotetaan a desimaaliluvuksi (INT_TO_REAL), että saadaan desimaalilukujen jakolasku Desimaaliluvusta kokonaisluvuksi (REAL_TO_INT) x ja y ovat tyyppiä REAL Katkaistaan desimaalit kertolaskun jälkeen (REAL_TO_INT)

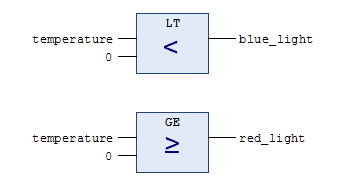

28 Vertailijat Vertailijat (yhtäsuuruus, erisuuruus, pienempi kuin, suurempi tai yhtä suuri kuin ) Hiiren oikea näppäin ja valitaan sopiva vertailija valikosta Pienempi kuin nolla (LT) Suurempi tai yhtä suuri kuin nolla (GE)

29 Ajastimet Kolme erilaista ajastinta TON: Timer on-delay Viivästyttää ulostulon päälle laittamista TOF: Timer off-delay Viivästyttää ulostulon laittamista pois päältä TP: Pulse timer Käytetään tietyn pituisen pulssin generointiin

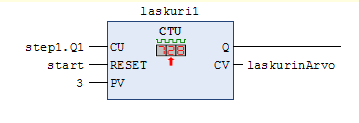

30 Laskurit Kolme erilaista laskuria CTU: Counter up Ylöspäin laskeva laskuri CTD: Counter down Alaspäin laskeva laskuri CTUD: Counter up/down Ylös ja alas laskeva laskuri

31 Omat funktiot ja toimilohkot 1/2 PLC-ohjelmat kannattaa jakaa moduuleihin samalla tapaa kuin esimerkiksi C- tai C#-ohjelmat Samaa koodia ei kannata monistaa moneen paikkaan ohjelmassa. Ohjelma on ymmärrettävämpi, jos sen toiminta jaetaan pienempiin osiin Ohjelmakoodin uudelleen käyttö helpottuu Metodien sijaan PLC-ohjelmissa tehdään funktioita ja funktioblokkeja IEC standardissa (v3) on mukana myös luokat ja oliot Voidaan tehdä myös kirjastoja

32 Omat funktiot ja toimilohkot 2/2 Funktiolle voidaan antaa parametreja. Funktiolla ei ole omaa muistia tilatiedoille. Ei muista mitään edelliseltä suorituskerralta Tuottaa aina saman ulostulon samoilla parametreilla Yksi paluuarvo Toimilohkolla (function block) on sisäinen muisti Ulostulon arvo riippuu parametrien lisäksi sisäisistä muuttujista Voi olla useita lähtöjä

33 Petteri Mäkelä Sekvenssiohjaus

34 Sekvenssiohjaukset Sekvenssiohjausta käytetään tehtäviin, joissa toiminnot tapahtuvat ajallisesti peräkkäin Seuraavaan askeleen mennään yleensä edellisen askeleen kautta, kun siirtoehto toteutuu Sekvenssiohjauksesta käytetään myös nimitystä tilakone

35 Sekvenssiohjaukset Sekvenssi etenee ylhäältä alas kuvan mukaan Seuraavaan tilaan (askel, step) siirrytään ehdon toteutuessa Kuva Hannu Reinilä

36 Sekvenssiohjaukset Function Block Diagramia (ja Ladderia) käytettäessä Sekvenssiohjaukset toteutetaan RSpitopiirien ketjuilla Tämä on yleisesti käytetty tapa ja varsin selkeä silloin, kun askelia on suhteellisen vähän Toinen vaihtoehto on käyttää Sequential Flow Chartia (SFC) tilojen (askelien) ja siirtoehtojen kuvaamiseen Kokeneet PLC-ohjelmoijat tekevät sekvenssiohjauksen yleensä lausekielisenä Structured Textillä (ST)

37 Sekvenssiohjaus Sekvenssiohjauksessa on yleensä yksi askel (step) aktiivinen. Muut askeleet ovat poissa päältä. Askeleesta seuraavaan siirrytään, kun edellinen askel on voimassa ja ehto uudelle askeleelle tulee todeksi Uusi askel nollaa edellisen askeleen asetuttuaan Lähde Hannu Reinilä

38 Sekvenssiohjaus Askeleeseen siirrytään, kun edellinen askel ja muut siirtoehdot ovat päällä (usein AND-piiri SETin vasemmalla puolella) Sekvenssin keskeyttävät toiminnot kerätään yhteen OR-toiminnolla ja kytketään RESETiin Usein seuraava askel resetoi edellisen askeleen RESETiin kytketään usein myös hätä-seis

39 Esimerkki Step1: Moottori ajaa kuljetinta eteenpäin, kun Start-painiketta on painettu Step2: Kuljetin vaihtaa suuntaa taakse päin, kun kappale saapuu rajakytkimelle 1 (raja 1) Step3: Kuljetin vaihtaa suuntaa taas eteenpäin, kun kappale saapuu rajakytkimelle 2 (raja2) Askeleet Step1, Step2 ja Step3 kuvataan RS-kiikkuina Set-tuloon määritellään ehdot, joilla tilaan siirrytään Resettiin määritellään ehdot, joilla tila nollataan Start-painike ja rajakytkimet 1 ja 2 ovat BOOL-tyyppisiä muuttujia

40 Esimerkki Kuva: SIMATIC STEP S7 Ohjelmointiohjelma, Seppo Mäkelä TAMK

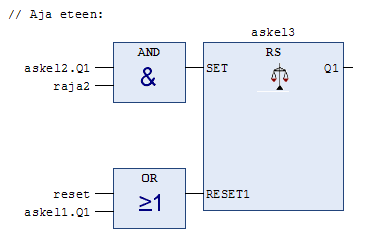

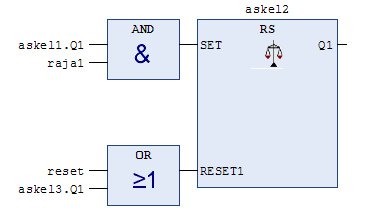

41 Esimerkki Kutakin askelta (step, tilaa) varten on määritelty RS-kiikku Ensimmäinen askel menee päälle, kun Startia on painettu Kun askel1 on päällä (askel1.q1) ja raja1 on päällä siirrytään askeleeseen 2 Siirtymisehdot on siis askeleen 2 vasemmalla puolella olevassa ANDissä Kun on siirrytty askeleeseen 2, nollautuu askel 1 Tämä on tehty askeleen 1 resetissä Kaikki askeleet voidaan nollata muuttujalle reset (Oriin tuleva tulo)

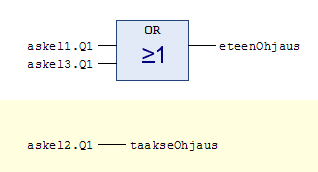

42 Esimerkki Sekvenssipiiri ei vielä ohjaa mitään. Moottorien ohjauksia ei kytketä suoraan askelia kuvaavien RS-kiikkujen lähtöihin Periaate: laitetta ohjataan vain yhdestä paikasta Ohjaukset on koottu ohjelman loppuun. Huom: eteenpäin ohjaus on kahdessa tilassa Eteenpäin ajetaan joko askeleessa 1 TAI 3 Taaksepäin ajetaan askeleessa 2

43 OPC Open connectivity via open standards

44 OPC, avoimen tiedonsiirron standardi Avoimen tiedonsiirron valmistajariippumaton standardi Taustalla OPC Foundation Käytetään automaatiosovelluksissa esim. Logiikoiden Valvomo-ohjelmistojen ja käyttöliittymien Pilvialustojen välisenä kommunikointirajapintana. Kaksisuuntainen yhteys

45 OPC, avoimen tiedonsiirron standardi Vanha OPC DA (Data Access) protokolla DA on vain Microsoft Windowsissa toimiva palvelin (Microsoft DCOM teknologia). Uusi OPC UA (Unified Architecture) protokolla Uusi (2008) modernimpi määrittely joka parantaa tietoturvaa ja poistaa esimerkiksi laiteriippuvuuteen liittyviä rajoituksia Kommunikointi ethernet-liitynnän kautta, joko TCP tai HTTP pohjainen

46 OPC, avoimen tiedonsiirron standardi OPC kommunikointi tapahtuu serverin (palvelin) ja clientin (asiakas) välillä Tavallisesti palvelin sijaitsee logiikassa tai siihen yhdistetyssä tietokoneessa ja asiakkaana toimii esimerkiksi käyttöliittymäohjelmisto PicRef: OPC and MES DAY Seminaari Espoossa

47 Virtuaalinen käyttöönotto (Virtual Commissioning) Jarkko Pakkanen

48 Virtuaalinen käyttöönotto PLC-ohjattu virtuaalimalli Virtual Commissioning virtuaalinen käyttöönotto Järjestelmän tai toimilaitteen ohjaus suunnitellaan virtuaalista mallia vasten Teknologialla voidaan validoida myös PLC-ohjausta Demossa käytössä Siemens NX MCD, joka sisältää fysiikkamallinnuksen Haasteet toimialalla: Nopea tuotekehityssykli Rinnakkaista suunnittelua tarvitaan Ongelmia käyttöönottovaiheessa Kokonaisuus ei toimikaan yhteen Onko meillä toimivat työkalut? Onko virtuaalisten käyttöönottomallien tarvitsema työmäärä hallittavissa?

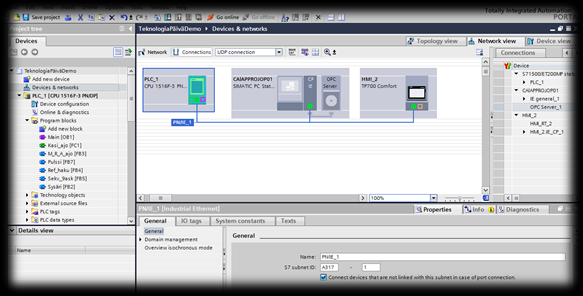

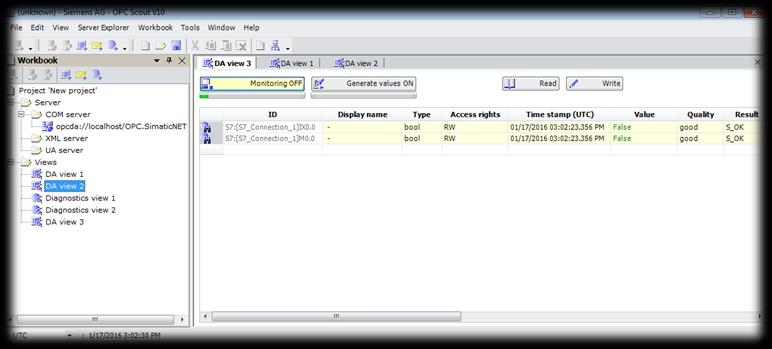

49 Virtuaalinen käyttöönotto PLC ohjattu mektroniikkakonseptisuunnittelu OPC Scout NX MCD TIA Portal

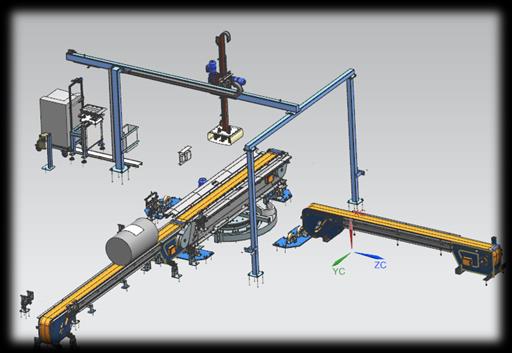

50 Virtuaalinen käyttöönotto Konseptoinnin vaiheet 1/2 Luodaan järjestelmän 3D malli Tavallisesti tuotetaan mekaniikkasuunnittelussa Tarvittaessa voidaan käyttää useita CAD-formaatteja Fysiikkamallin määrittely Rigid Bodies (yhtenäiset liikkuvat järjestelmän osat) Collision Bodies (kappaleet jotka voivat törmätä toisiinsa) Mallin kinemattiikan määrittely Miten systeemin osat liikkuvat Johteet, nivelet jne.

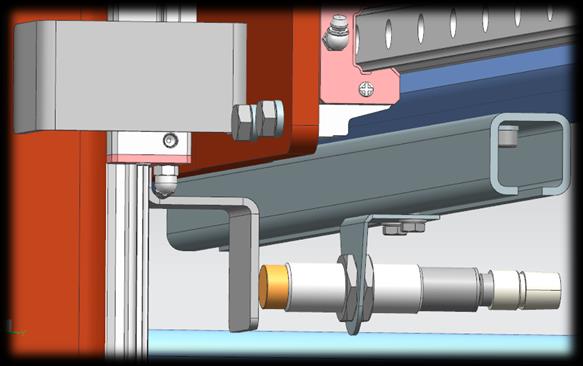

51 Virtuaalinen käyttöönotto Konseptoinnin vaiheet 2/2 Anturien ja käyttöjen määrittely Collision Sensors anturien tunnistusalueet Position Controls sijainnin ohjaaminen Speed Controls nopeuden ohjaaminen Signaalien määrittely ja mäppäys INPUTS - Sensor signals MCD OPS Server PLC OUTPUTS PLC OPS Server MCD Logiikan konfigurointi ja ohjelmointi (TIA Portal) PLC OPC Server PLC Program

52 Pilvipalvelut ja automaatio, data pilvessä Joitain esimerkkejä alustoista Petteri Mäkelä

53 Pilvipalveluiden tarjoajia Amazon Web Services (AWS) AWS IoT, Hadoop Big Data Microsoft Azure IoT Hub, IoT Suite, Hadoop Big Data ThingWorx Suomessa Elisan kautta Graafisesti konfiguroitava ympäristö Siemens Mindsphere Julkaistaan keväällä 2016 Perustuu SAP HANAan ovat alustoja oman sovellutuksen pohjaksi.

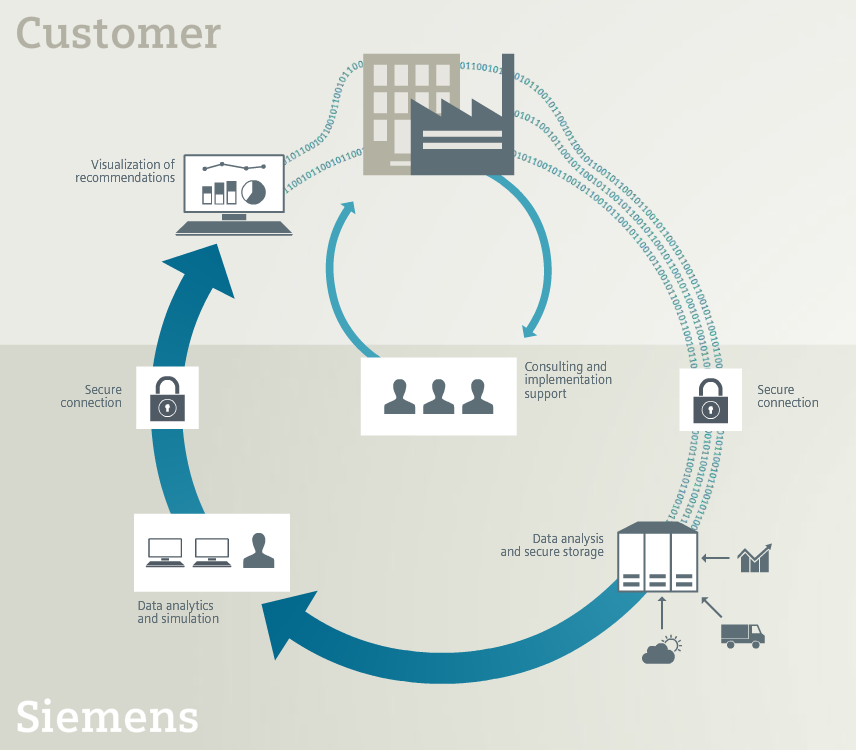

54 eritasoisia ratkaisuita/alustoja, myös IoT puolivalmisteita Siemens plant data services Data kerätään Siemensin ylläpitämälle palvelulle OEE: analysoidaan tuotannon tehokkuutta Markkinoilla on myös kymmeniä muita IoTpalveluja Suomessakin useita, esimerkiksi Wapicen IoT Ticket

55 Pilvipalvelu ja IoT Ekosysteemiajattelu on muuttunut. Esimerkiksi Microsoftin Azure tukee eri tyyppisiä laitteita (myös kilpailijoiden). Vastaavasti analysoinnin tulokset voidaan välittää myös kilpailijoiden toimittamiin järjestelmiin

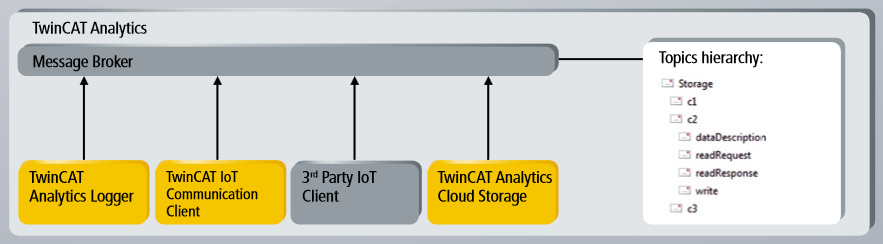

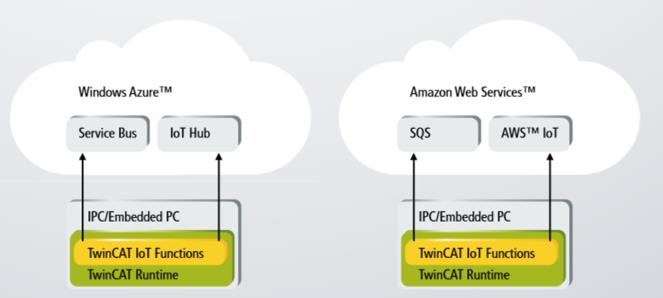

56 Pilvipalvelu ja IoT Toisaalta esimerkiksi Beckhoff tukee oman datan analysointiratkaisun lisäksi useita julkisia pilvipalveluita Beckhoff: Useita erilaisia ratkaisuja datan viemiseksi pilvipalveluun TwinCAT Analytics Analytics Logger Analytics Workbench Matlab, C++, IEC 61131,

57 Wapice IoT Ticket Joustava konfiguroitava alusta laitteiden kytkemiseksi pilveen Erilaisia analysointi ja raportointityökaluja Mahdollisuus koodata omaa analytiikkaa R-kielellä PicRef:

58 Azure IoT Suite Julkaistu syyskuussa 2015 Perustuu IoT Hubiin ja muihin Azure IoTpalveluihin Lähdekoodit GitHubissa Esimääritellyt sovellukset Predictive maintenance Remote monitoring Sovellusesimerkkejä on tulossa lisää

59 Azure IoT Suite Predictive Maintenance

60 Siemens Mindsphere Perustuu SAP HANAan Julkaistaan keväällä 2016 Tulevaisuudessa käyttäjät voivat tehdä omia sovelluksia (esim. predictive maintenance) Voidaan tehdä tehtaasta digitaalinen malli, johon voidaan syöttää dataa oikeasta prosessista Laitteet yhdistetään Connector Boxin (Simatic IPC) kautta Myös kilpailevien valmistajien laitteet (OPC UA:n kautta) Public cloud, private cloud, on-premises

61 Siemens Plant Cloud Services

62 Thingworx (Elisa IoT) Graafisesti konfiguroitava IoT-sovellusalusta ja pilvipalvelu Nopea sovelluksen tekeminen Elisa edustaa Suomessa

63 Jne Pilvipalveluita
