Malliperustainen ohjelmistokehitys - MDE Pasi Lehtimäki

Transkriptio

1 Malliperustainen ohjelmistokehitys - MDE Pasi Lehtimäki

2 MDE Miksi MDE? Mitä on MDE? MDA, mallit, mallimuunnokset Ohjelmistoja Eclipse, MetaCase Mitä jatkossa?

3 Akronyymiviidakko MDE, MDA, MDD, MDSD, UML, MOF, XMI, OCL, CIM, PIM, PSM, PDM, DSM, DSL, DSML, MTL, M2M, M2T

4 Miksi MDE? Ohjelmistojen kompleksisuus ja koko kasvaa Kokonaisuuden hallinta vaikeampaa Tarvitaan tehokkaampia työkaluja Mallintaminen pakottaa suunnittelemaan Järjestelmän arviointi ennen toteutusta

5 Abstraktiotaso

6 Mallin määritelmä Löyhä määritelmä / tiukka määritelmä Malli on: Systeemin yksinkertaistus Malli on systeemin (tai sen osan) kuvaus kirjoitettuna tarkasti määritellyllä kielellä. Tarkasti määritelty kieli on kieli, jolla on tarkasti määritetty muoto (syntaksi) ja merkitys (semantiikka), ja joka soveltuu automaattisesti tulkittavaksi tietokonneella. 1 1 Kleppe, A., Warmer, S. ja Bast, W., MDA Explained. The Model Driven Architecture: Practice and Promise. Addison-Wesley, April 2003

7 Mallit projekteissa vain koodi koodin visualisointi roundtrip engineering mallikeskeinen vain malli Malli Malli Malli Malli Ohjelmakoodi Ohjelmakoodi Ohjelmakoodi Ohjelmakoodi mikä malli? koodi on malli koodi ja malli elävät rinnakkain malli on koodi nyt suunnitelllaan

8 MDA Object Management Group - OMG MDA on yksi mahdollinen MDE:n toteutustapa Käytetään useita OMG:n standardeja Kattavasti dokumentoitu Herättänyt kritiikkiä

9 Mallit Malleja monessa tasossa Korkea abstraktiotaso -> matala abstraktiotaso Mallin syntaksi määritellään metamallilla

10 Mallit Liiketoiminnallisia vaatimuksia Ei teknistä tietoa Yhteinen sanasto teknisille ja ei teknisille sidosryhmille Toteutsalustasta riippumaton Computation Independent Model

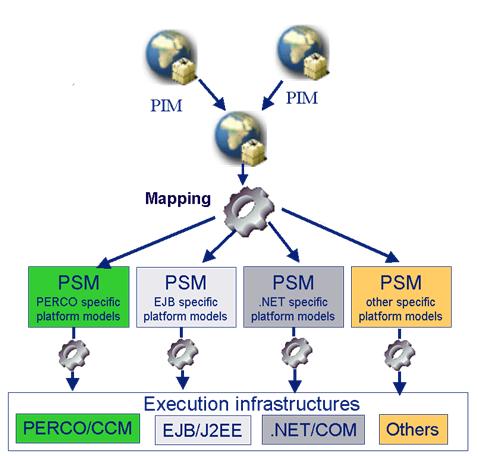

11 Mallit Platform Independent Model Vaatimusten analysointi Platform Specific Model Suunnitelma Ohjelmakoodi toteutus

12 Mallit

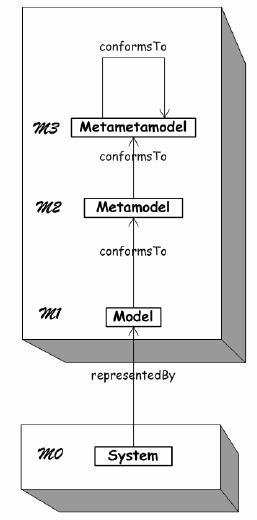

13 M3 metametamallit MOF mallihierarkia määrittelee metamallinnuskieliä määrittelee itse itsensä M2 metamalli määrittelee mallinnuskieliä M1 malli määrittelee järjestelmiä (M0 järjestelmä)

14 Mallimuunnokset Vähän niin kuin XSL, mutta ei sinnepäinkään... Marks Mapping Tietoa ohjelmistoalustasta Tuloksena toinen malli PIM -> PIM / PIM -> PSM / PSM -> code

15 Mallimuunnokset '

16 MDE, mutta ei MDA Domain specific (modeling) languages Oma mallinnuskieli kullekkin toimiallalle Esimerkiksi Locheed Martin Advanced Technology Laboratories Software factories Microsoft EFx Factory

17 Eclipse modeling project Scope: Abstract Syntax Development Concrete Syntax Development Model Transformation Model to Text Generation Industry Standards MOF, UML, XMI, QVT,... Domain-Specific Modeling

18 openarchitectureware - oaw Eclipse Modeling Projektin osa Mallimuunnokset Käyttöliittymiä mallintamiseen Eclipse integraatio Vahva tuki EMF:n malleille, mutta myös muille

19 openarchitectureware - oaw EMF metametamalli Mallihierarkia Editointityökaluja Editointityökaluja Lopputulos

20 MetaCase - MetaEdit+ Domain Specific Modeling Kehitetään sovellusalueelle sopiva mallinnuskieli ja sille sopiva editori Malleista generoidaan koodia

21 Muita ohjelmistoja The Jamda Project Malleista Java -koodiksi Open Source AndroMDA UML -> J2EE, Spring,... - Open Source IBM Rational tuoteperhe Mallinnustyökaluja ja paljon muita...

22 MDE Mitä seuraavaksi? MDE tuntuu loogiselta seuraavalta askeleelta ohjelmistokehityksessä Työkaluja nyt jo valtavasti saatavilla Joillain aloilla teollisuudessa MDE:tä käytetään jo. Esimerkiksi finanssi.

23 Linkkejä OMG:n MDA materiaalia IBM:n MDA aiheinen artikkeli: Planet MDE portaali Eclipse Modeling Project openarchitectureware
