IAV SE Asennusohjeet PREMODUL LEK. Savupiippujärjestelmä

Koko: px
Aloita esitys sivulta:

Download "611046 IAV SE 0620-2. Asennusohjeet PREMODUL LEK. Savupiippujärjestelmä"

Transkriptio

1 Asennusohjeet IAV SE PREMODUL Savupiippujärjestelmä

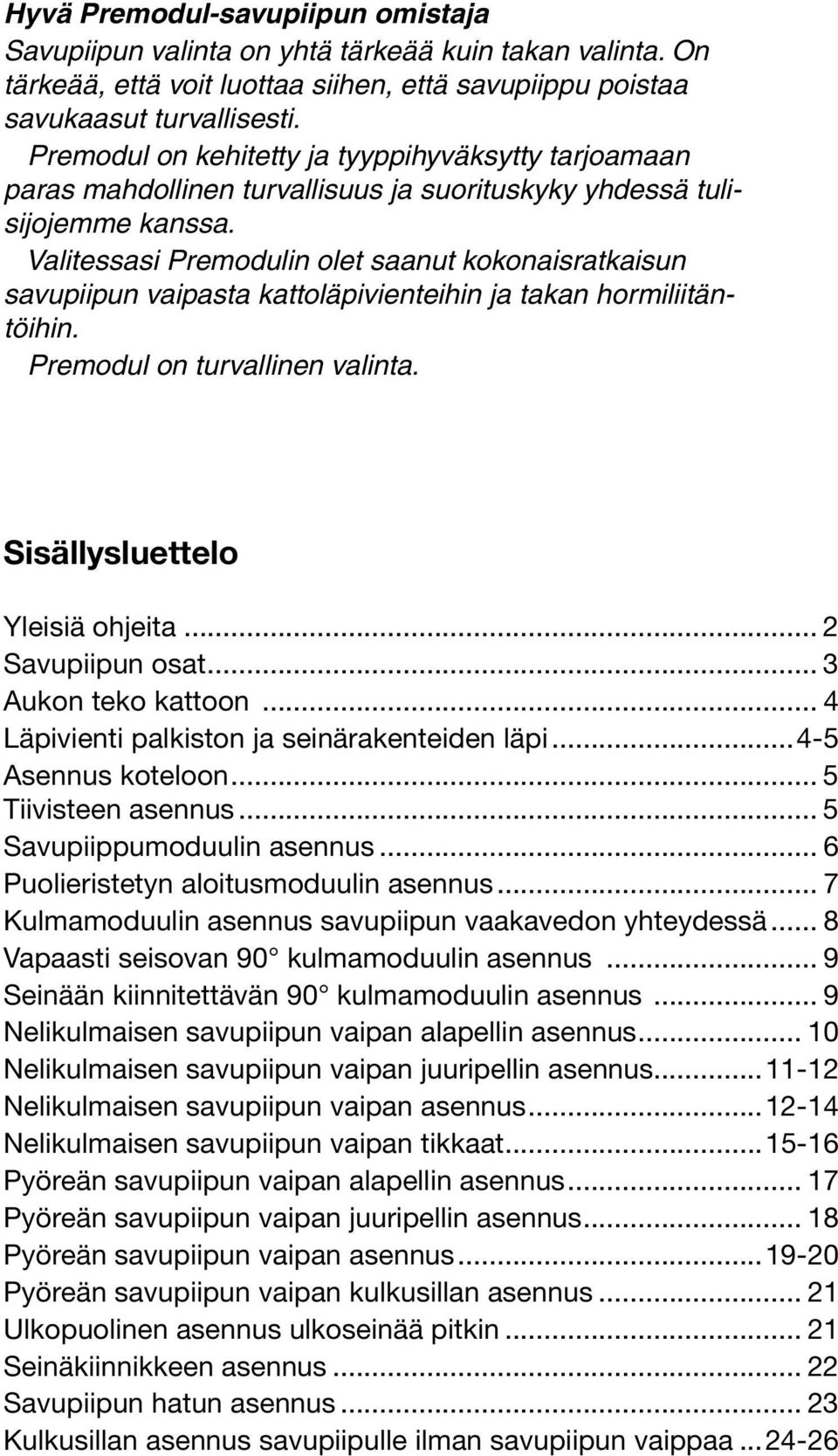

2 Hyvä Premodul-savupiipun omistaja Savupiipun valinta on yhtä tärkeää kuin takan valinta. On tärkeää, että voit luottaa siihen, että savupiippu poistaa savukaasut turvallisesti. Premodul on kehitetty ja tyyppihyväksytty tarjoamaan paras mahdollinen turvallisuus ja suorituskyky yhdessä tulisijojemme kanssa. Valitessasi Premodulin olet saanut kokonaisratkaisun savupiipun vaipasta kattoläpivienteihin ja takan hormiliitäntöihin. Premodul on turvallinen valinta. Sisällysluettelo Yleisiä ohjeita... 2 Savupiipun osat... 3 Aukon teko kattoon... 4 Läpivienti palkiston ja seinärakenteiden läpi Asennus koteloon... 5 Tiivisteen asennus... 5 Savupiippumoduulin asennus... 6 Puolieristetyn aloitusmoduulin asennus... 7 Kulmamoduulin asennus savupiipun vaakavedon yhteydessä... 8 Vapaasti seisovan 90 kulmamoduulin asennus... 9 Seinään kiinnitettävän 90 kulmamoduulin asennus... 9 Nelikulmaisen savupiipun vaipan alapellin asennus Nelikulmaisen savupiipun vaipan juuripellin asennus Nelikulmaisen savupiipun vaipan asennus Nelikulmaisen savupiipun vaipan tikkaat Pyöreän savupiipun vaipan alapellin asennus Pyöreän savupiipun vaipan juuripellin asennus Pyöreän savupiipun vaipan asennus Pyöreän savupiipun vaipan kulkusillan asennus Ulkopuolinen asennus ulkoseinää pitkin Seinäkiinnikkeen asennus Savupiipun hatun asennus Kulkusillan asennus savupiipulle ilman savupiipun vaippaa

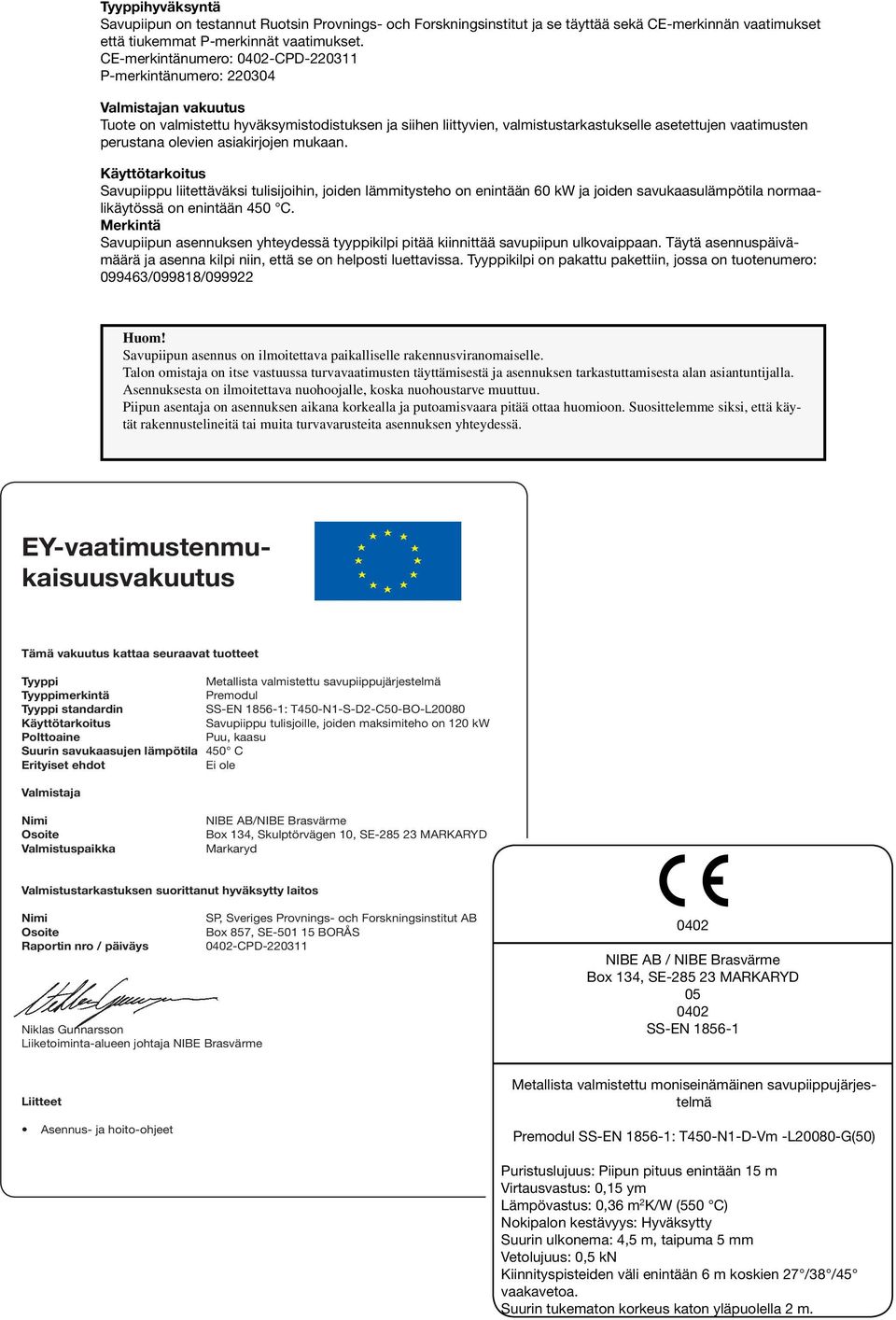

3 Tyyppihyväksyntä Savupiipun on testannut Ruotsin Provnings- och Forskningsinstitut ja se täyttää sekä CE-merkinnän vaatimukset että tiukemmat P-merkinnät vaatimukset. CE-merkintänumero: 0402-CPD P-merkintänumero: Valmistajan vakuutus Tuote on valmistettu hyväksymistodistuksen ja siihen liittyvien, valmistustarkastukselle asetettujen vaatimusten perustana olevien asiakirjojen mukaan. Käyttötarkoitus Savupiippu liitettäväksi tulisijoihin, joiden lämmitysteho on enintään 60 kw ja joiden savukaasulämpötila normaalikäytössä on enintään 450 C. Merkintä Savupiipun asennuksen yhteydessä tyyppikilpi pitää kiinnittää savupiipun ulkovaippaan. Täytä asennuspäivämäärä ja asenna kilpi niin, että se on helposti luettavissa. Tyyppikilpi on pakattu pakettiin, jossa on tuotenumero: /099818/ Huom! Savupiipun asennus on ilmoitettava paikalliselle rakennusviranomaiselle. Talon omistaja on itse vastuussa turvavaatimusten täyttämisestä ja asennuksen tarkastuttamisesta alan asiantuntijalla. Asennuksesta on ilmoitettava nuohoojalle, koska nuohoustarve muuttuu. Piipun asentaja on asennuksen aikana korkealla ja putoamisvaara pitää ottaa huomioon. Suosittelemme siksi, että käytät rakennustelineitä tai muita turvavarusteita asennuksen yhteydessä. Tämä vakuutus kattaa seuraavat tuotteet Tyyppi Metallista valmistettu savupiippujärjestelmä Tyyppimerkintä Premodul Tyyppi standardin SS-EN : T450-N1-S-D2-C50-BO-L20080 Käyttötarkoitus Savupiippu tulisjoille, joiden maksimiteho on 120 kw Polttoaine Puu, kaasu Suurin savukaasujen lämpötila 450 C Erityiset ehdot Ei ole Valmistaja Nimi Osoite Valmistuspaikka NIBE AB/NIBE Brasvärme Box 134, Skulptörvägen 10, SE MARKARYD Markaryd Valmistustarkastuksen suorittanut hyväksytty laitos Nimi Osoite Raportin nro / päiväys Niklas Gunnarsson Liiketoiminta-alueen johtaja NIBE Brasvärme EY-vaatimustenmukaisuusvakuutus SP, Sveriges Provnings- och Forskningsinstitut AB Box 857, SE BORÅS 0402-CPD NIBE AB / NIBE Brasvärme Box 134, SE MARKARYD SS-EN Liitteet Asennus- ja hoito-ohjeet Metallista valmistettu moniseinämäinen savupiippujärjestelmä Premodul SS-EN : T450-N1-D-Vm -L20080-G(50) Puristuslujuus: Piipun pituus enintään 15 m Virtausvastus: 0,15 ym Lämpövastus: 0,36 m 2 K/W (550 C) Nokipalon kestävyys: Hyväksytty Suurin ulkonema: 4,5 m, taipuma 5 mm Vetolujuus: 0,5 kn Kiinnityspisteiden väli enintään 6 m koskien 27 /38 /45 vaakavetoa. Suurin tukematon korkeus katon yläpuolella 2 m.

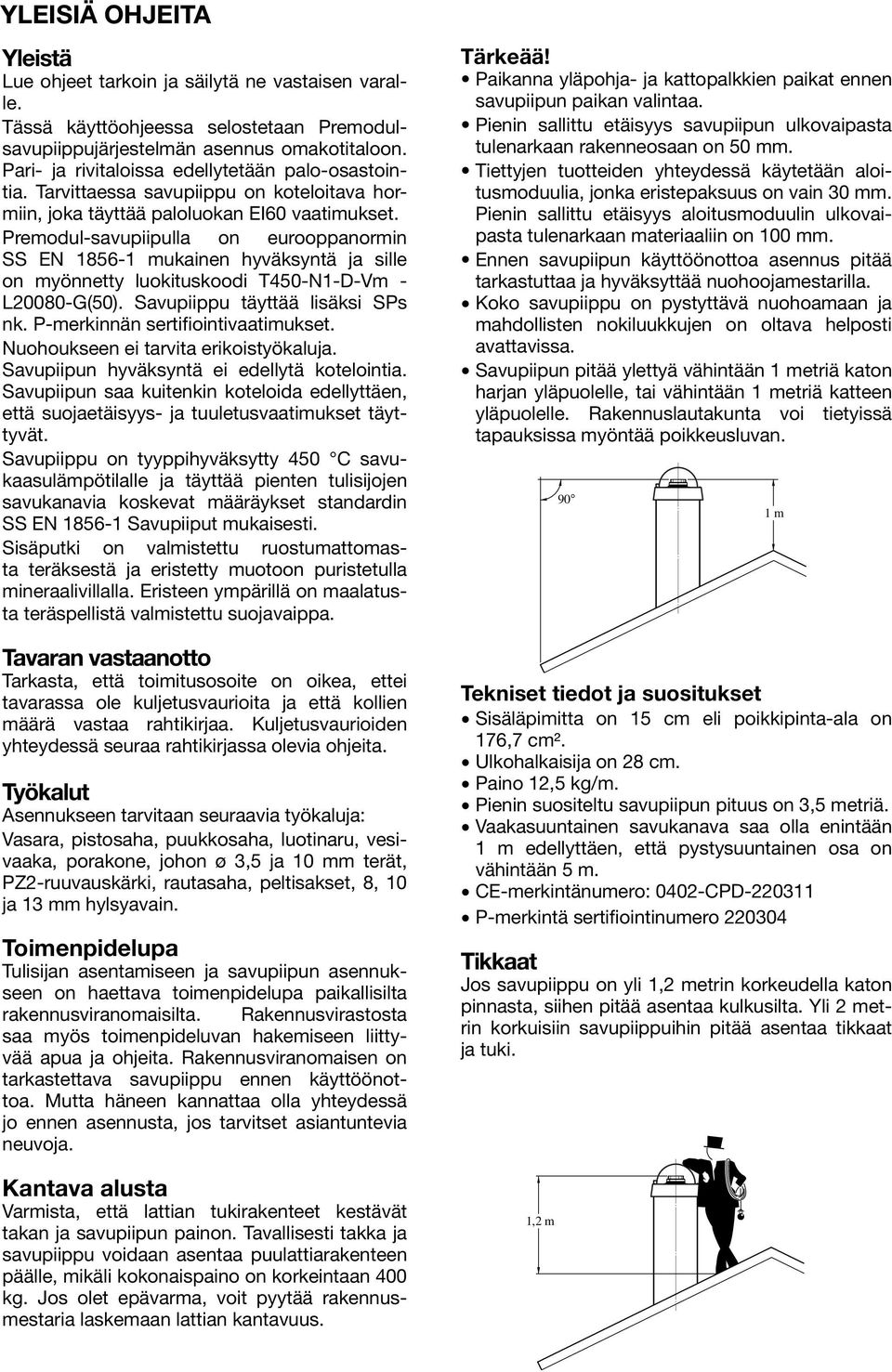

4 YLEISIÄ OHJEITA Yleistä Lue ohjeet tarkoin ja säilytä ne vastaisen varalle. Tässä käyttöohjeessa selostetaan Premodulsavupiippujärjestelmän asennus omakotitaloon. Pari- ja rivitaloissa edellytetään palo-osastointia. Tarvittaessa savupiippu on koteloitava hormiin, joka täyttää paloluokan EI60 vaatimukset. Premodul-savupiipulla on eurooppanormin SS EN mukainen hyväksyntä ja sille on myönnetty luokituskoodi T450-N1-D-Vm - L20080-G(50). Savupiippu täyttää lisäksi SPs nk. P-merkinnän sertifiointivaatimukset. Nuohoukseen ei tarvita erikoistyökaluja. Savupiipun hyväksyntä ei edellytä kotelointia. Savupiipun saa kuitenkin koteloida edellyttäen, että suojaetäisyys- ja tuuletusvaatimukset täyttyvät. Savupiippu on tyyppihyväksytty 450 C savukaasulämpötilalle ja täyttää pienten tulisijojen savukanavia koskevat määräykset standardin SS EN Savupiiput mukaisesti. Sisäputki on valmistettu ruostumattomasta teräksestä ja eristetty muotoon puristetulla mineraalivillalla. Eristeen ympärillä on maalatusta teräspellistä valmistettu suojavaippa. Tavaran vastaanotto Tarkasta, että toimitusosoite on oikea, ettei tavarassa ole kuljetusvaurioita ja että kollien määrä vastaa rahtikirjaa. Kuljetusvaurioiden yhteydessä seuraa rahtikirjassa olevia ohjeita. Työkalut Asennukseen tarvitaan seuraavia työkaluja: Vasara, pistosaha, puukkosaha, luotinaru, vesivaaka, porakone, johon ø 3,5 ja 10 mm terät, PZ2-ruuvauskärki, rautasaha, peltisakset, 8, 10 ja 13 mm hylsyavain. Toimenpidelupa Tulisijan asentamiseen ja savupiipun asennukseen on haettava toimenpidelupa paikallisilta rakennusviranomaisilta. Rakennusvirastosta saa myös toimenpideluvan hakemiseen liittyvää apua ja ohjeita. Rakennusviranomaisen on tarkastettava savupiippu ennen käyttöönottoa. Mutta häneen kannattaa olla yhteydessä jo ennen asennusta, jos tarvitset asiantuntevia neuvoja. Kantava alusta Varmista, että lattian tukirakenteet kestävät takan ja savupiipun painon. Tavallisesti takka ja savupiippu voidaan asentaa puulattiarakenteen päälle, mikäli kokonaispaino on korkeintaan 400 kg. Jos olet epävarma, voit pyytää rakennusmestaria laskemaan lattian kantavuus. Tärkeää! Paikanna yläpohja- ja kattopalkkien paikat ennen savupiipun paikan valintaa. Pienin sallittu etäisyys savupiipun ulkovaipasta tulenarkaan rakenneosaan on 50 mm. Tiettyjen tuotteiden yhteydessä käytetään aloitusmoduulia, jonka eristepaksuus on vain 30 mm. Pienin sallittu etäisyys aloitusmoduulin ulkovaipasta tulenarkaan materiaaliin on 100 mm. Ennen savupiipun käyttöönottoa asennus pitää tarkastuttaa ja hyväksyttää nuohoojamestarilla. Koko savupiippu on pystyttävä nuohoamaan ja mahdollisten nokiluukkujen on oltava helposti avattavissa. Savupiipun pitää ylettyä vähintään 1 metriä katon harjan yläpuolelle, tai vähintään 1 metriä katteen yläpuolelle. Rakennuslautakunta voi tietyissä tapauksissa myöntää poikkeusluvan. Tekniset tiedot ja suositukset Sisäläpimitta on 15 cm eli poikkipinta-ala on 176,7 cm². Ulkohalkaisija on 28 cm. Paino 12,5 kg/m. Pienin suositeltu savupiipun pituus on 3,5 metriä. Vaakasuuntainen savukanava saa olla enintään 1 m edellyttäen, että pystysuuntainen osa on vähintään 5 m. CE-merkintänumero: 0402-CPD P-merkintä sertifiointinumero Tikkaat Jos savupiippu on yli 1,2 metrin korkeudella katon pinnasta, siihen pitää asentaa kulkusilta. Yli 2 metrin korkuisiin savupiippuihin pitää asentaa tikkaat ja tuki. 1,2 m 90 1 m

5 SAVUPIIPUN OSAT Premodul Savupiipun hattu Jäykistyspelti Kulkusilta Yläpohjatiiviste Tikkaat, jatko-osa Teleskooppituki Savupiipun hattu Jäykistyspelti (peitetty) Vaipan jatke Jäykistyspelti (peitetty) Tikkaat, perusosa Ripustuskannatin Savupiippumoduuli Ripustuskannatin Kulmamoduuli 45 Savupiipun vaippa Juuripelti Alapelti (peitetty) Vinoliitos Adapteri Aloitusmoduuli Aloitusputki (peitetty) Liitäntä taaksepäin Savupiippumoduuli Peitepelti Yläpohjatiiviste (peitetty) Nuohousmoduuli Vapaasti seisova kulma 90 Aloitusputki 90 (peitetty) Jalka Premodul ulkopuolelle Savupiipun hattu Tuulipelti Savupiipun pää Kulkusilta Savupiipun hattu Tuulipelti Piipun vaippa Sadekaulus Juurikaulus Juuripelti Ripustuskannatin jatkeella Ripustuskannatin Seinäkiinnike Ulkoseinäpelti Kulmamoduuli 90 3

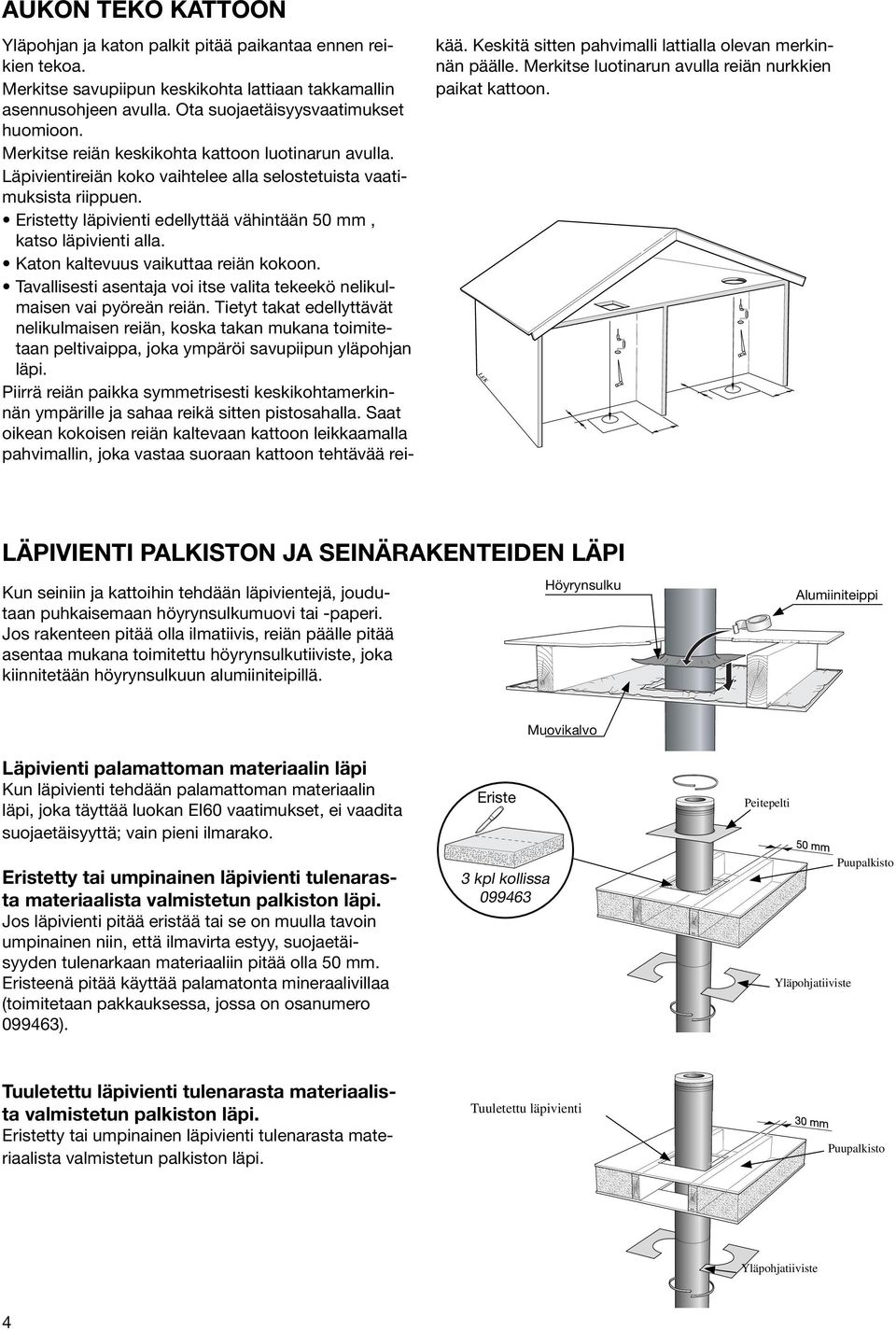

6 Mora kniv AUKON TEKO KATTOON Yläpohjan ja katon palkit pitää paikantaa ennen reikien tekoa. Merkitse savupiipun keskikohta lattiaan takkamallin asennusohjeen avulla. Ota suojaetäisyysvaatimukset huomioon. Merkitse reiän keskikohta kattoon luotinarun avulla. Läpivientireiän koko vaihtelee alla selostetuista vaatimuksista riippuen. Eristetty läpivienti edellyttää vähintään 50 mm, katso läpivienti alla. Katon kaltevuus vaikuttaa reiän kokoon. Tavallisesti asentaja voi itse valita tekeekö nelikulmaisen vai pyöreän reiän. Tietyt takat edellyttävät nelikulmaisen reiän, koska takan mukana toimitetaan peltivaippa, joka ympäröi savupiipun yläpohjan läpi. Piirrä reiän paikka symmetrisesti keskikohtamerkinnän ympärille ja sahaa reikä sitten pistosahalla. Saat oikean kokoisen reiän kaltevaan kattoon leikkaamalla pahvimallin, joka vastaa suoraan kattoon tehtävää reikää. Keskitä sitten pahvimalli lattialla olevan merkinnän päälle. Merkitse luotinarun avulla reiän nurkkien paikat kattoon. LÄPIVIENTI PALKISTON JA SEINÄRAKENTEIDEN LÄPI Kun seiniin ja kattoihin tehdään läpivientejä, joudutaan puhkaisemaan höyrynsulkumuovi tai -paperi. Jos rakenteen pitää olla ilmatiivis, reiän päälle pitää asentaa mukana toimitettu höyrynsulkutiiviste, joka kiinnitetään höyrynsulkuun alumiiniteipillä. Höyrynsulku Alumiiniteippi Muovikalvo Läpivienti palamattoman materiaalin läpi Kun läpivienti tehdään palamattoman materiaalin läpi, joka täyttää luokan EI60 vaatimukset, ei vaadita suojaetäisyyttä; vain pieni ilmarako. Eristetty tai umpinainen läpivienti tulenarasta materiaalista valmistetun palkiston läpi. Jos läpivienti pitää eristää tai se on muulla tavoin umpinainen niin, että ilmavirta estyy, suojaetäisyyden tulenarkaan materiaaliin pitää olla 50 mm. Eristeenä pitää käyttää palamatonta mineraalivillaa (toimitetaan pakkauksessa, jossa on osanumero ). Eriste 3 kpl kollissa Peitepelti Yläpohjatiiviste Puupalkisto Tuuletettu läpivienti tulenarasta materiaalista valmistetun palkiston läpi. Eristetty tai umpinainen läpivienti tulenarasta materiaalista valmistetun palkiston läpi. Tuuletettu läpivienti Puupalkisto Yläpohjatiiviste 4

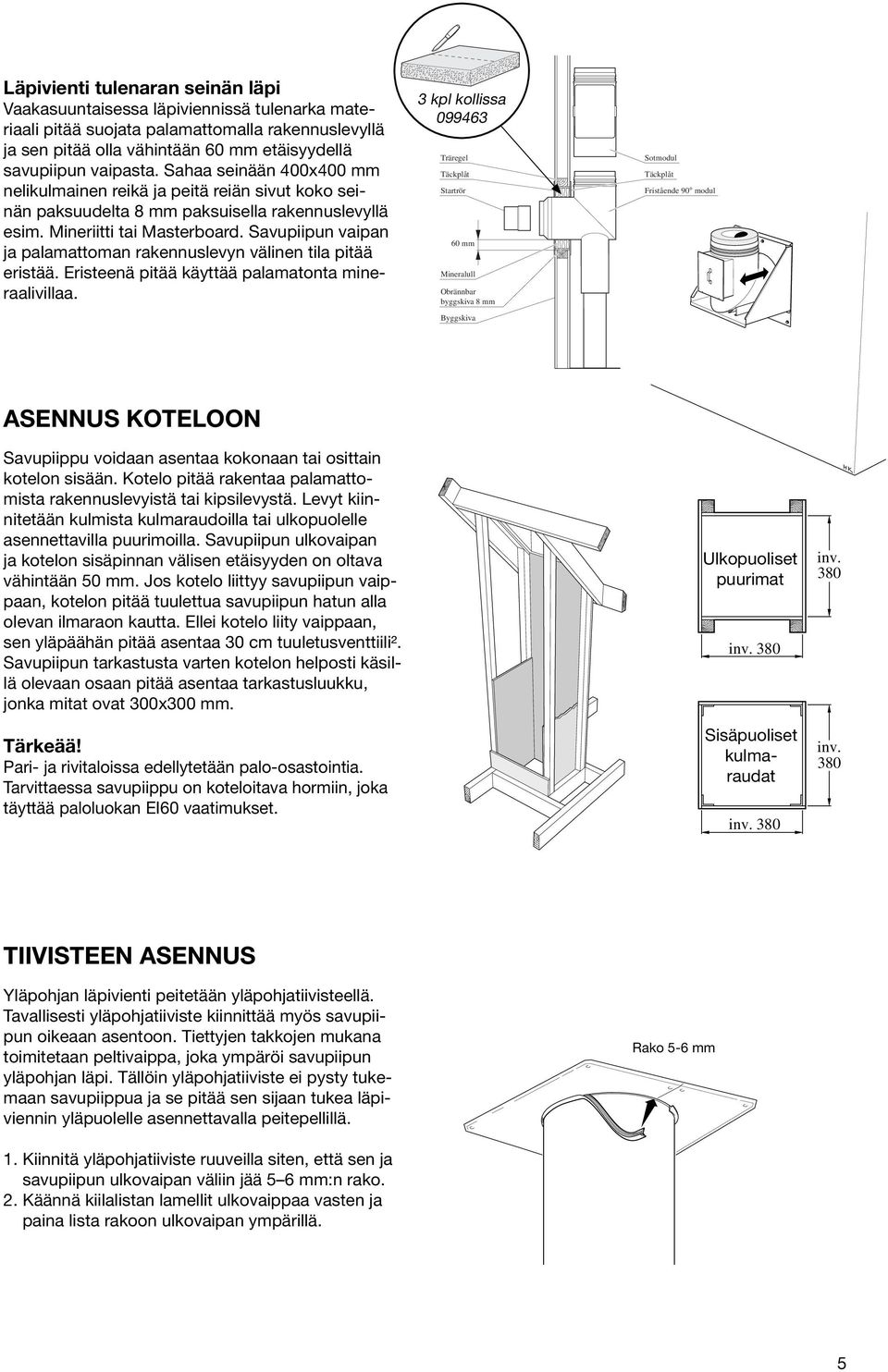

7 Mora kniv Läpivienti tulenaran seinän läpi Vaakasuuntaisessa läpiviennissä tulenarka materiaali pitää suojata palamattomalla rakennuslevyllä ja sen pitää olla vähintään 60 mm etäisyydellä savupiipun vaipasta. Sahaa seinään 400x400 mm nelikulmainen reikä ja peitä reiän sivut koko seinän paksuudelta 8 mm paksuisella rakennuslevyllä esim. Mineriitti tai Masterboard. Savupiipun vaipan ja palamattoman rakennuslevyn välinen tila pitää eristää. Eristeenä pitää käyttää palamatonta mineraalivillaa. 3 kpl kollissa Träregel Täckplåt Startrör 60 mm Mineralull Obrännbar byggskiva 8 mm Byggskiva Sotmodul Täckplåt Fristående 90 modul ASENNUS KOTELOON Savupiippu voidaan asentaa kokonaan tai osittain kotelon sisään. Kotelo pitää rakentaa palamattomista rakennuslevyistä tai kipsilevystä. Levyt kiinnitetään kulmista kulmaraudoilla tai ulkopuolelle asennettavilla puurimoilla. Savupiipun ulkovaipan ja kotelon sisäpinnan välisen etäisyyden on oltava vähintään 50 mm. Jos kotelo liittyy savupiipun vaippaan, kotelon pitää tuulettua savupiipun hatun alla olevan ilmaraon kautta. Ellei kotelo liity vaippaan, sen yläpäähän pitää asentaa 30 cm tuuletusventtiili². Savupiipun tarkastusta varten kotelon helposti käsillä olevaan osaan pitää asentaa tarkastusluukku, jonka mitat ovat 300x300 mm. Tärkeää! Pari- ja rivitaloissa edellytetään palo-osastointia. Tarvittaessa savupiippu on koteloitava hormiin, joka täyttää paloluokan EI60 vaatimukset. Ulkopuoliset puurimat inv. 380 Sisäpuoliset kulmaraudat inv. 380 inv. 380 inv. 380 TIIVISTEEN ASENNUS Yläpohjan läpivienti peitetään yläpohjatiivisteellä. Tavallisesti yläpohjatiiviste kiinnittää myös savupiipun oikeaan asentoon. Tiettyjen takkojen mukana toimitetaan peltivaippa, joka ympäröi savupiipun yläpohjan läpi. Tällöin yläpohjatiiviste ei pysty tukemaan savupiippua ja se pitää sen sijaan tukea läpiviennin yläpuolelle asennettavalla peitepellillä. 1. Kiinnitä yläpohjatiiviste ruuveilla siten, että sen ja savupiipun ulkovaipan väliin jää 5 6 mm:n rako. 2. Käännä kiilalistan lamellit ulkovaippaa vasten ja paina lista rakoon ulkovaipan ympärillä. Rako 5-6 mm 5

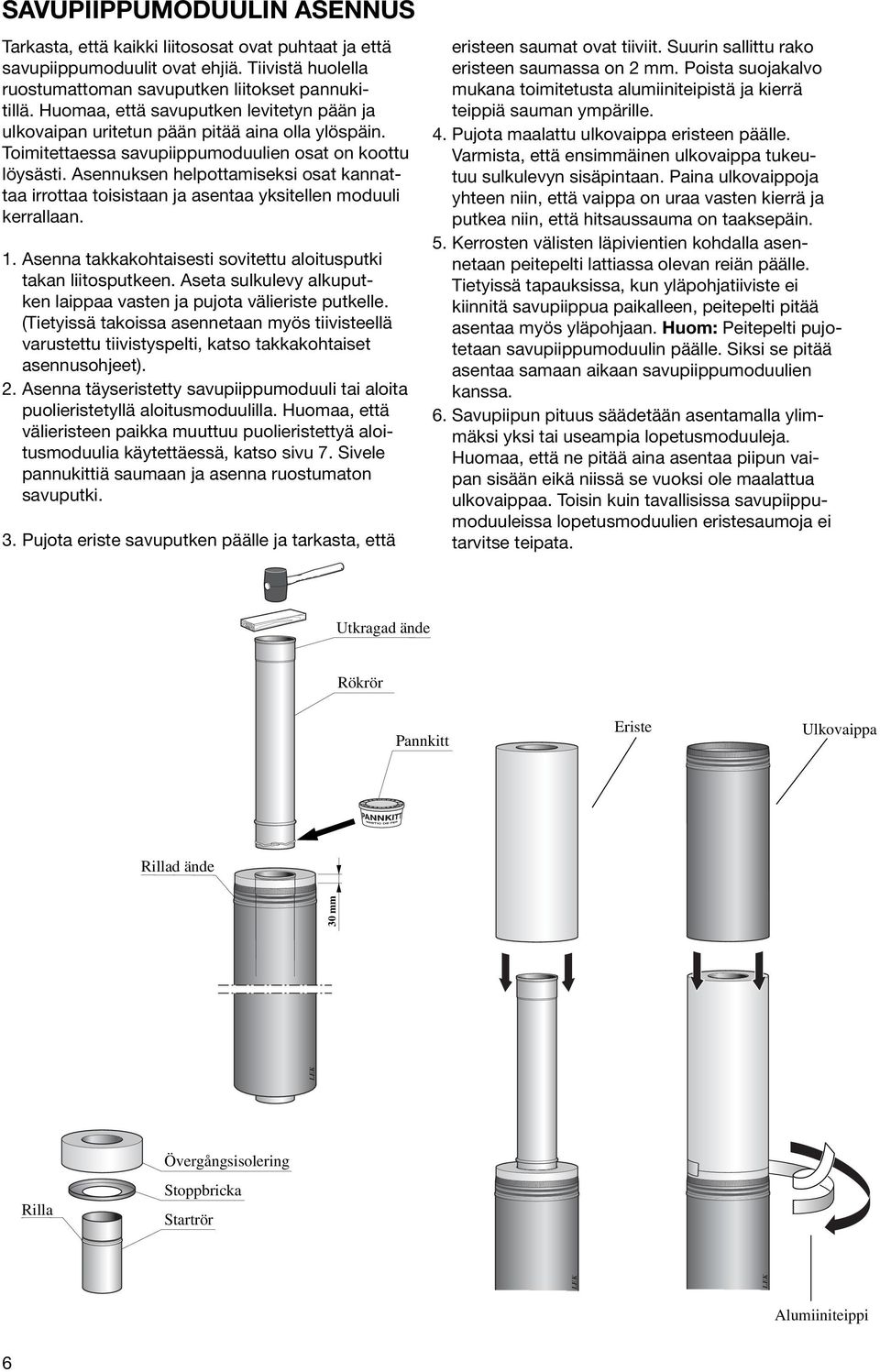

8 SAVUPIIPPUMODUULIN ASENNUS Tarkasta, että kaikki liitososat ovat puhtaat ja että savupiippumoduulit ovat ehjiä. Tiivistä huolella ruostumattoman savuputken liitokset pannukitillä. Huomaa, että savuputken levitetyn pään ja ulkovaipan uritetun pään pitää aina olla ylöspäin. Toimitettaessa savupiippumoduulien osat on koottu löysästi. Asennuksen helpottamiseksi osat kannattaa irrottaa toisistaan ja asentaa yksitellen moduuli kerrallaan. 1. Asenna takkakohtaisesti sovitettu aloitusputki takan liitosputkeen. Aseta sulkulevy alkuputken laippaa vasten ja pujota välieriste putkelle. (Tietyissä takoissa asennetaan myös tiivisteellä varustettu tiivistyspelti, katso takkakohtaiset asennusohjeet). 2. Asenna täyseristetty savupiippumoduuli tai aloita puolieristetyllä aloitusmoduulilla. Huomaa, että välieristeen paikka muuttuu puolieristettyä aloitusmoduulia käytettäessä, katso sivu 7. Sivele pannukittiä saumaan ja asenna ruostumaton savuputki. 3. Pujota eriste savuputken päälle ja tarkasta, että eristeen saumat ovat tiiviit. Suurin sallittu rako eristeen saumassa on 2 mm. Poista suojakalvo mukana toimitetusta alumiiniteipistä ja kierrä teippiä sauman ympärille. 4. Pujota maalattu ulkovaippa eristeen päälle. Varmista, että ensimmäinen ulkovaippa tukeutuu sulkulevyn sisäpintaan. Paina ulkovaippoja yhteen niin, että vaippa on uraa vasten kierrä ja putkea niin, että hitsaussauma on taaksepäin. 5. Kerrosten välisten läpivientien kohdalla asennetaan peitepelti lattiassa olevan reiän päälle. Tietyissä tapauksissa, kun yläpohjatiiviste ei kiinnitä savupiippua paikalleen, peitepelti pitää asentaa myös yläpohjaan. Huom: Peitepelti pujotetaan savupiippumoduulin päälle. Siksi se pitää asentaa samaan aikaan savupiippumoduulien kanssa. 6. Savupiipun pituus säädetään asentamalla ylimmäksi yksi tai useampia lopetusmoduuleja. Huomaa, että ne pitää aina asentaa piipun vaipan sisään eikä niissä se vuoksi ole maalattua ulkovaippaa. Toisin kuin tavallisissa savupiippumoduuleissa lopetusmoduulien eristesaumoja ei tarvitse teipata. Utkragad ände Rökrör Pannkitt Eriste Ulkovaippa Rillad ände 30 mm Rilla Övergångsisolering Stoppbricka Startrör Alumiiniteippi 6

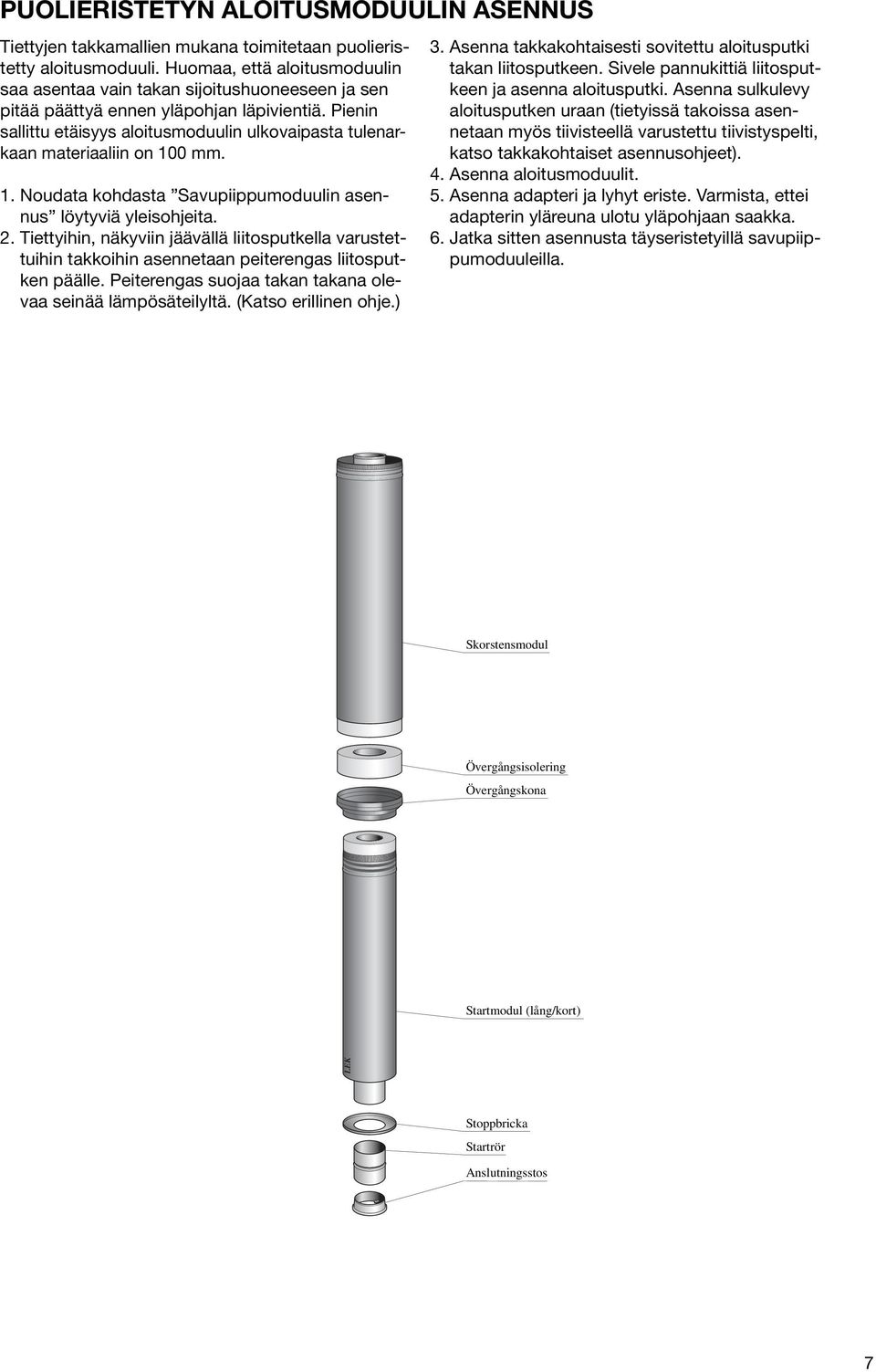

9 PUOLIERISTETYN ALOITUSMODUULIN ASENNUS Tiettyjen takkamallien mukana toimitetaan puolieristetty aloitusmoduuli. Huomaa, että aloitusmoduulin saa asentaa vain takan sijoitushuoneeseen ja sen pitää päättyä ennen yläpohjan läpivientiä. Pienin sallittu etäisyys aloitusmoduulin ulkovaipasta tulenarkaan materiaaliin on 100 mm. 1. Noudata kohdasta Savupiippumoduulin asennus löytyviä yleisohjeita. 2. Tiettyihin, näkyviin jäävällä liitosputkella varustettuihin takkoihin asennetaan peiterengas liitosputken päälle. Peiterengas suojaa takan takana olevaa seinää lämpösäteilyltä. (Katso erillinen ohje.) 3. Asenna takkakohtaisesti sovitettu aloitusputki takan liitosputkeen. Sivele pannukittiä liitosputkeen ja asenna aloitusputki. Asenna sulkulevy aloitusputken uraan (tietyissä takoissa asennetaan myös tiivisteellä varustettu tiivistyspelti, katso takkakohtaiset asennusohjeet). 4. Asenna aloitusmoduulit. 5. Asenna adapteri ja lyhyt eriste. Varmista, ettei adapterin yläreuna ulotu yläpohjaan saakka. 6. Jatka sitten asennusta täyseristetyillä savupiippumoduuleilla. Skorstensmodul Övergångsisolering Övergångskona Startmodul (lång/kort) Stoppbricka Startrör Anslutningsstos 7

10 KULMAN ASENNUS SAVUPIIPUN VAAKAVEDON YHTEYDESSÄ Vaakavedon riittävän vakavuuden varmistamiseksi pitää ulkovaippapeltien väliset saumat kiinnittää neljällä ruuvilla saumaa kohti. Kaikki saumat ylemmän ja alemman kulmakappaleen välillä pitää kiinnittää ruuveilla. Ripustuskannatin pitää aina asentaa ylemmän kulmakappaleen läheisyyteen. Kun kulmakappaleen kulma on alle 45, pitää kulmakappaleiden väliin asentaa nuohousluukku helposti käsillä olevaan paikkaan. Huomaa, että alustan nuohousluukun alla pitää olla palamaton ja sen pitää kerätä luukusta putoava noki puhdistuksen yhteydessä. 1. Ennen kulmankappaleen asennusta pitää alempaan savupiippumoduuliin tai kulmakappaleeseen asentaa liikuntasaumaholkki. Sivele pannukittiä liikuntaholkin ulkopintaan ja asenna se savupiippumoduulin levitykseen. 2. Kulmakappaleen molempiin päihin pitää ruostumattoman sisäputken ympärille asentaa teräksiset välikelevyt. Välikelevyjen asennusta kaltevaan osaan voi helpottaa, kun se kiinnitetään muutamalla alumiiniteipin palalla. 3. Asenna kulmakappale ja sovita naaraspuoli putkiholkkiin. Paina kulmaa varovasti alaspäin tiivisteiden läpi, kunnes ulkovaipat ovat vastakkain. 4. Asenna ripustuskannatin ylemmän kulmakappaleen läheisyyteen ja kiinnitä se kantavaan rakenneosaan. Jos sivusiirtymä on yli 0,5 m ja läpiviennin peitepellin ja alimman kulmakappaleen sauman välinen etäisyys on yli 1 m, pitää myös alimman kulmakappaleen läheisyyteen asentaa ripustuskannatin. Huom! Kun kaksi kulmakappaletta asennetaan vastakkain ilman väliin tulevaa savupiippumoduulia, pitää putkiholkki asentaa alemman kulmakappaleen levitykseen. Kulmakappaleiden väliseen saumaa asennetaan vain yksi välikelevy. Tärkeää! Liikuntasaumaholkin sisäpuolelle ei saa päästää pannukittiä. Upphängningskonsol Distansbricka Rörelseupptagande bussning Distansbricka Rökrör Distansbricka Isolering Yttermantel Distansbricka Huom! Vain ulkopuolelle. Isolering Rörelseupptagande bussning & HK Yttermantel 8

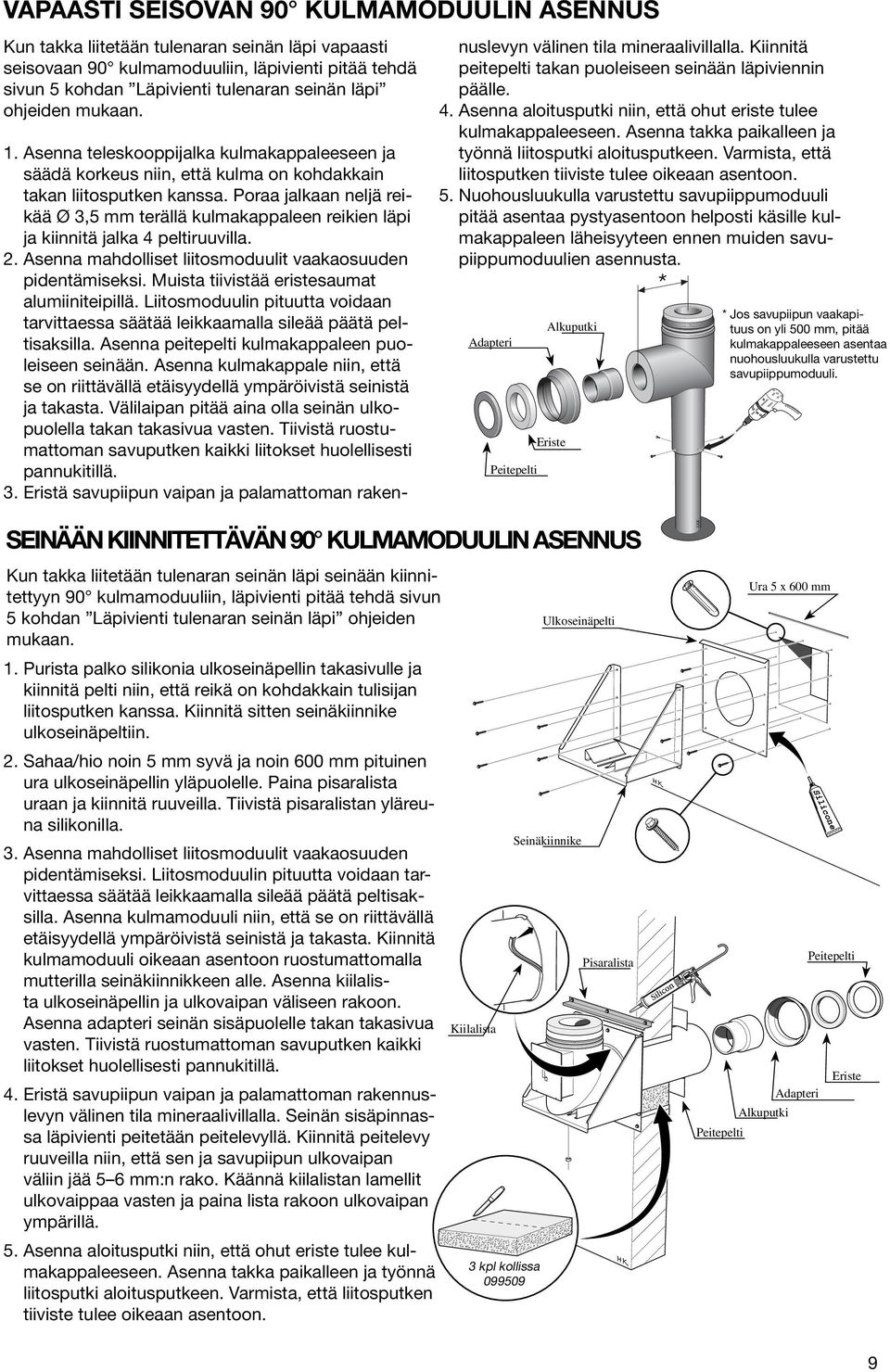

11 Mora kniv VAPAASTI SEISOVAN 90 KULMAMODUULIN ASENNUS Kun takka liitetään tulenaran seinän läpi vapaasti seisovaan 90 kulmamoduuliin, läpivienti pitää tehdä sivun 5 kohdan Läpivienti tulenaran seinän läpi ohjeiden mukaan. 1. Asenna teleskooppijalka kulmakappaleeseen ja säädä korkeus niin, että kulma on kohdakkain takan liitosputken kanssa. Poraa jalkaan neljä reikää Ø 3,5 mm terällä kulmakappaleen reikien läpi ja kiinnitä jalka 4 peltiruuvilla. 2. Asenna mahdolliset liitosmoduulit vaakaosuuden pidentämiseksi. Muista tiivistää eristesaumat alumiiniteipillä. Liitosmoduulin pituutta voidaan tarvittaessa säätää leikkaamalla sileää päätä peltisaksilla. Asenna peitepelti kulmakappaleen puoleiseen seinään. Asenna kulmakappale niin, että se on riittävällä etäisyydellä ympäröivistä seinistä ja takasta. Välilaipan pitää aina olla seinän ulkopuolella takan takasivua vasten. Tiivistä ruostumattoman savuputken kaikki liitokset huolellisesti pannukitillä. 3. Eristä savupiipun vaipan ja palamattoman rakennuslevyn välinen tila mineraalivillalla. Kiinnitä peitepelti takan puoleiseen seinään läpiviennin päälle. 4. Asenna aloitusputki niin, että ohut eriste tulee kulmakappaleeseen. Asenna takka paikalleen ja työnnä liitosputki aloitusputkeen. Varmista, että liitosputken tiiviste tulee oikeaan asentoon. 5. Nuohousluukulla varustettu savupiippumoduuli pitää asentaa pystyasentoon helposti käsille kulmakappaleen läheisyyteen ennen muiden savupiippumoduulien asennusta. Adapteri Peitepelti Alkuputki Eriste * * Jos savupiipun vaakapituus on yli 500 mm, pitää kulmakappaleeseen asentaa nuohousluukulla varustettu savupiippumoduuli. SEINÄÄN KIINNITETTÄVÄN 90 KULMAMODUULIN ASENNUS Kun takka liitetään tulenaran seinän läpi seinään kiinnitettyyn 90 kulmamoduuliin, läpivienti pitää tehdä sivun 5 kohdan Läpivienti tulenaran seinän läpi ohjeiden mukaan. 1. Purista palko silikonia ulkoseinäpellin takasivulle ja kiinnitä pelti niin, että reikä on kohdakkain tulisijan liitosputken kanssa. Kiinnitä sitten seinäkiinnike ulkoseinäpeltiin. 2. Sahaa/hio noin 5 mm syvä ja noin 600 mm pituinen ura ulkoseinäpellin yläpuolelle. Paina pisaralista uraan ja kiinnitä ruuveilla. Tiivistä pisaralistan yläreuna silikonilla. 3. Asenna mahdolliset liitosmoduulit vaakaosuuden pidentämiseksi. Liitosmoduulin pituutta voidaan tarvittaessa säätää leikkaamalla sileää päätä peltisaksilla. Asenna kulmamoduuli niin, että se on riittävällä etäisyydellä ympäröivistä seinistä ja takasta. Kiinnitä kulmamoduuli oikeaan asentoon ruostumattomalla mutterilla seinäkiinnikkeen alle. Asenna kiilalista ulkoseinäpellin ja ulkovaipan väliseen rakoon. Asenna adapteri seinän sisäpuolelle takan takasivua vasten. Tiivistä ruostumattoman savuputken kaikki liitokset huolellisesti pannukitillä. 4. Eristä savupiipun vaipan ja palamattoman rakennuslevyn välinen tila mineraalivillalla. Seinän sisäpinnassa läpivienti peitetään peitelevyllä. Kiinnitä peitelevy ruuveilla niin, että sen ja savupiipun ulkovaipan väliin jää 5 6 mm:n rako. Käännä kiilalistan lamellit ulkovaippaa vasten ja paina lista rakoon ulkovaipan ympärillä. 5. Asenna aloitusputki niin, että ohut eriste tulee kulmakappaleeseen. Asenna takka paikalleen ja työnnä liitosputki aloitusputkeen. Varmista, että liitosputken tiiviste tulee oikeaan asentoon. Kiilalista 3 kpl kollissa Ulkoseinäpelti Seinäkiinnike Pisaralista Ura 5 x 600 mm Peitepelti Eriste Adapteri Alkuputki Peitepelti 9

12 NELIKULMAISEN SAVUPIIPUN VAIPAN ALAPELLIN ASENNUS Kiinnitys Alapelti pitää kiinnittää kattoon tukevasti. Tarvittaessa pitää kattotuolien väliin tehdä tukikehikko puupalkeista (100x50 mm). Merkitse reiän keskikohta aluskatteeseen nostamalla savupiipun keskikohta ylös luotilangalla. Mittaa alapellin sisämitta ja sahaa vastaava aukko aluskatteeseen. Päällyskate, jonka alla kartonki- tai kangasaluskate Irrota päällyskate tai leikkaa siihen aukko ja katkaise ruoteet. Leikkaa aluskate kuvan mukaisesti ja pujota alapellin yläreuna aluskatteen alle. Keskitä alapelti savupiipun päälle ja kiinnitä alapelti aluskattoon. Asenna välikekulmat löysälle alapellin aukkoon. Keskitä savupiippu ja kiinnitä välikekulmat sekä alapeltiin että savupiipun ulkovaippaan. Käytä itseporautuvia peltiruuveja. Tärkeää! Varmista, ettei aluskatetta pitkin virtaava vesi voi päästä alapellin alle. Levitä tarvittaessa tiivistysmassaa alapellin ja aluskatteen väliseen saumaan. Välikekulma Distansvinkel Huopakatto Sivele bitumiliimaa alapellin ja kattohuovan väliseen saumaan ja kiinnitä alapelti kattoon. Asenna välikekulmat löysälle alapellin aukkoon. Keskitä savupiippu ja kiinnitä välikekulmat sekä alapeltiin että savupiipun ulkovaippaan. Käytä itseporautuvia peltiruuveja. Tiivistä alapellin ympäristö hitsattavalla kattohuovalla. Nosta kattohuopaa ylös alapellin kauluksen päälle. Huom! Kuvassa on esitetty kattohuovan asennus periaatetasolla. Hitsattavan kattohuovan asennus kannattaa teettää ammattilaisella voimassa olevien määräysten mukaisesti. 10

13 Asennus harjalle Harja-asennuksen alapelti toimitetaan kahdessa osassa. Kumpikin osa asennetaan niin, että alapellin kaulus on 200 mm päässä harjasta. Merkitse harjan paikka ja sahaa taitosta pitkin merkkiin saakka. Taita ylimäärä harjan yli ja kiinnitä alapelti aluskattoon. Asenna toinen osa laipat limittäin, kiinnitä laipat toisiinsa ja leikkaa ylimäärä pois peltisaksilla. Tiivistä leikkauskohta silikonilla. Keskitä savupiippu ja kiinnitä välikekulmat sekä alapeltiin että savupiipun ulkovaippaan. Käytä itseporautuvia peltiruuveja. 200 Välikekulma Distansvinkel Silicone Silicone Underbeslag NELIKULMAISEN SAVUPIIPUN VAIPAN JUURIPELLIN ASENNUS Tee puukehikko alapellin kauluksen ympärille. Tukikehikon pitää ulottua päällyskatteen yläpinnan tasoon. Huom! Ei koske huopakattoa! Asenna takaisin ja kiinnitä irtisahatut ruoteet. Jos katolle asennetaan kulkusilta tai tikkaat, varmista, että päällyskatto tukee juuripeltiä tikkaiden kohdalta. Ellei juuripellin alla ole tukea, aluskatteen päälle pitää asentaa puupalkki, jonka korkeus vastaa päällyskatetta. Juuripellin etureunaan asennetaan peitenauha, joka estää lumen tunkeutumisen juuripellin alle. Leikkaa peitenauha päällyskatteen profiilin mukaan ja kiinnitä se juuripellin alapintaan. Peitenauha sisältyy toimitukseen. Tiilikatto Leikkaa tiilet sopivan kokoisiksi ja asenna ne tukikehikon päälle alapellin ympärille. Keskitä juuripelti alapellin päälle ja säädä tiilien asentoa niin, että rakenne on mahdollisimman tiivis. Kiinnitä juuripelti alapeltiin kahdella ruuvilla molemmilla puolilla. Puhdista juuripelti kumikankaan kiinnityskohdasta. Irrota suojakalvo ja paina kumikangas kiinni juuripeltiin. Kiinnittymistä voidaan parantaa lämmittämällä liimanauhaa kuumailmapistoolilla asennuksen aikana. Pujota kumikangas kattotiilien alle ja kiinnitä kattoruoteisiin. Peitenauha 876 Tärkeää! Juuripellille pitää tehdä tukikehikko alapellin kauluksen ympärille. Seuraa tekstin ohjeita. Ei koske huopakattoa! Kumikangas Huopakatto Huopakaton yhteydessä ei käytetä juuripeltiä. Alapelti Peltikatto Keskitä juuripelti alapellin päälle. Kiinnitä juuripelti alapeltiin kahdella ruuvilla molemmilla puolilla. Asenna jatkopelti juuripellistä harjalle saakka. (Jatkopelti ei sisälly toimitukseen, vaan se pitää tilata peltisepältä). 807 Jatkopelti Kattopelti Juuripelti 11

14 Asennus harjalle Harja-asennuksen juuripelti toimitetaan kahdessa osassa. Kumpikin osa asennetaan niin, että juuripellin kaulus on enintään 225 mm päässä harjasta. Merkitse harjan keskikohta ja leikkaa merkintää pitkin. Kiinnitä juuripelti alapeltiin joka puolelta neljällä peltiruuvilla. Osien väliset saumat peitetään kahdella harjapellillä. Taita harjapellit oikeaan kulmaan ja kiinnitä ne peltiruuveilla juuripeltiin. Tiivistä leikkauskohta silikonilla. Juuripelti Nockbeslag Harjapelti Maks. 450 Max 450 Nockbeslag Harjapelti Silicone L=25 mm, musta ruuvi L=25 mm, musta ruuvi L=18 mm, musta ruuvi kumitiivisteellä NELIKULMAISEN SAVUPIIPUN VAIPAN ASENNUS Savupiipun vaippa kootaan neljästä irrallisesti vaipan sivusta. Yli 2 m korkeita savupiipun vaippoja varten toimitetaan jatko-osia, joiden rakennepituus on 1 m. Vaippa sovitetaan katon kaltevuuteen ja sopivan pituiseksi rakennuspaikalla. Vaipan sivujen leikkaaminen oikeaan pituuteen ja kulmaan 1. Vaipan vaadittu pituus määritellään mittaamalla etäisyys savuputken päästä juuripeltiin ja vähentämällä saadusta mitasta 100 mm (Hmitta). Pituus säädetään juuripeltiä vasten tulevan pään katkaisun yhteydessä. Mikään ei kuitenkaan estä pituuden säätöä savupiipun hatun puoleisesta päästä. 100 H 12

15 2. Asenna vaipan sivut musta puoli ylöspäin kuvan mukaisesti. Merkitse H-mitta vaipan keski-linjalle ja piirrä katon kallistus taulukon avulla. Sahaa taite rautasahalla ja leikkaa vaippa peltisaksilla. Katon kaltevuus Katkaisumitta mm mm mm mm mm mm mm mm Klippmått Mantelhöjd = H Mantelhöjd = H Vaipan sivujen asennus Aseta vaipan sivut kohtisuoraan toisiinsa nähden. Kiinnitä vaipan sivusaumat. Käytä kuminuijaa tai aseta puupala väliin, kun lyöt kiinni sivusaumoja. Varmista, että vaipan sivujen kulmat ovat samassa tasossa. Kumikankaan kiinnitys Puhdista kumikankaan kiinnityskohdat. Irrota suojakalvo ja kiinnitä kumikangas pitkän osan alareunaan sisäpuolelle. Kiinnitä se peltiin 60 mm välein. Vaipan asennuksen jälkeen kumikankaan toinen reuna kiinnitetään juuripeltiin kaksipuoleisella teipillä. Juuripelti Vaipan kylki Kumikangas, joka estää lumen tunkeutumisen vaipan sisään. Savupiipun vaipan asennus Nosta vaippa savupiippumoduulien päälle ja pujota se juuripellin päälle. Säädä vaipan asento vesivaa'alla. Poraa reiät Ø 3,5 mm terällä juuripellin läpi ja kiinnitä vaippa joka sivulta kolmella peltiruuvilla. Käytä tiivistelevyllä varustettuja peltiruuveja. 13

16 Mora kniv Jatkovaipan asennus 1. Aseta vaipan sivut kohtisuoraan toisiinsa nähden. Kiinnitä vaipan sivusaumat. Käytä kuminuijaa tai aseta puupala väliin, kun lyöt kiinni sivusaumoja. Varmista, että vaipan sivujen kulmat ovat samassa tasossa. 2. Asenna jäykistyspellit savupiipun vaipan sisäpuolelle kulman taitteen varaan. 3. Asenna jatkovaipan levitetty pää savupiipun vaipan päälle. Säädä jatkovaipan asento vesivaa'alla. Poraa reiät Ø 3,5 mm terällä peltien läpi ja kiinnitä jatkovaipan sauma joka sivulta kahdella peltiruuvilla. Käytä tiivistelevyllä varustettuja peltiruuveja. 4. Tiivistä vaipan ja jatkovaipan välisen sauman kulmat silikonilla. Silicone Vinkkejä korkeiden savupiippuvaippojen asennukseen Suosittelemme rakennustelineiden käyttöä korkeita savupiippuja asennettaessa. Vaihtoehtoisesti voidaan tikkaat ja tuet asentaa vasta savupiipun vaipan asennuksen jälkeen. Tikkaita voidaan käyttää apuna savupiippumoduuleja ja jatkovaippoja asennettaessa. Huomaa, että käytät tikkaita asennustelineenä omalla vastuullasi. Putoamisvaaran vuoksi töissä pitää aina käyttää turvavaljaita. Savupiipun hatun asennus 1. Asenna jäykistyspellit savupiipun vaipan sisäpuolelle kulman taitteen varaan. Kiinnitä jäykistyspellit vaipan vastakkaisille puolille kahdella ruuvilla. 2. Leikkaa ylimääräinen eriste savuputken ympärillä jäykistyspellin tasoon. 3. Asenna savupiipun hattu paikalleen ja kiinnitä se jäykistyspeltiin neljällä ruuvilla. Käytä tiivisteellä varustettuja peltiruuveja. 4. Pujota kumikaulus savuputken päälle ja paina se kiinni savupiipun hattuun. min 100 mm 14

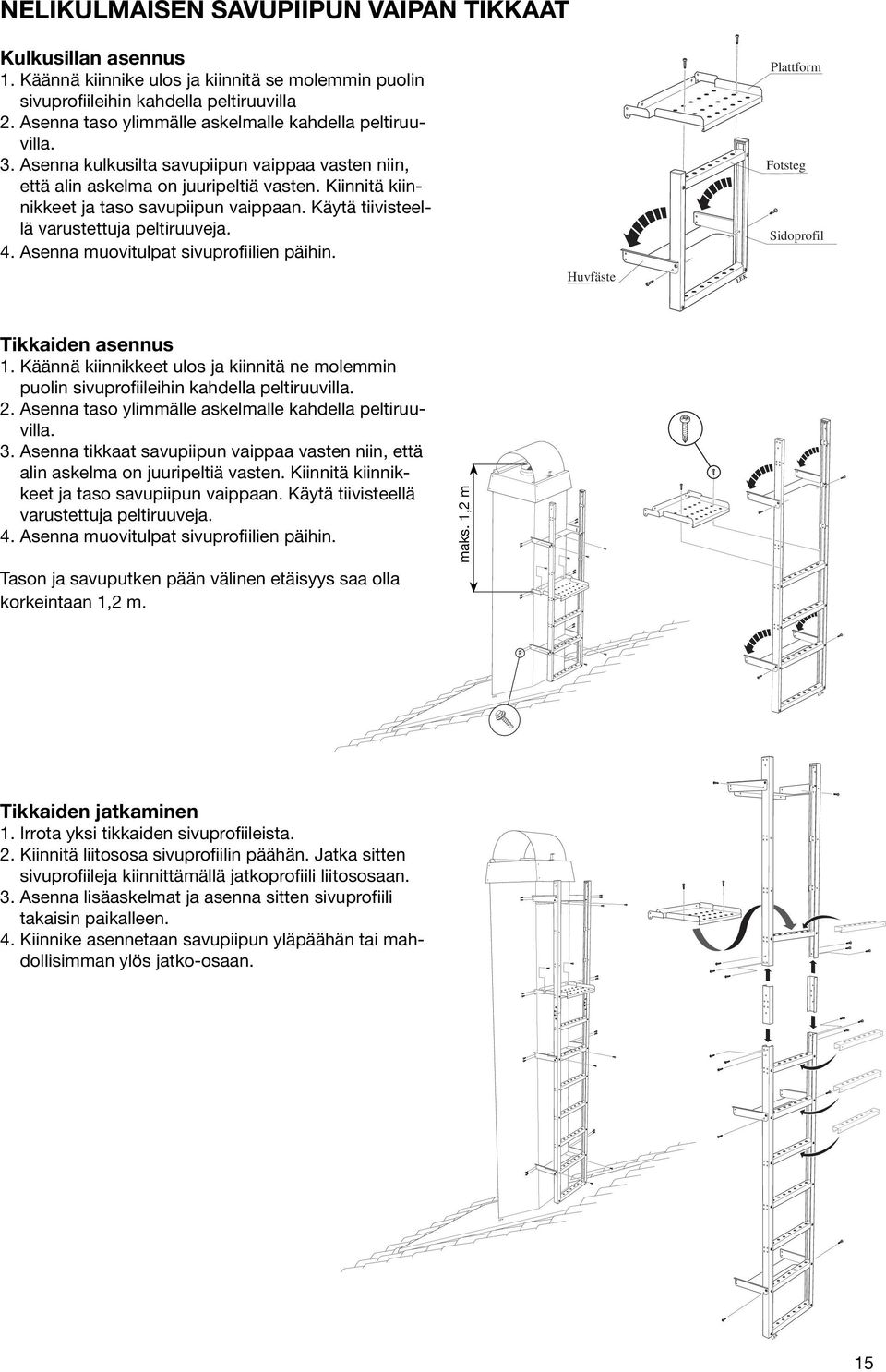

17 NELIKULMAISEN SAVUPIIPUN VAIPAN TIKKAAT Kulkusillan asennus 1. Käännä kiinnike ulos ja kiinnitä se molemmin puolin sivuprofiileihin kahdella peltiruuvilla 2. Asenna taso ylimmälle askelmalle kahdella peltiruuvilla. 3. Asenna kulkusilta savupiipun vaippaa vasten niin, että alin askelma on juuripeltiä vasten. Kiinnitä kiinnikkeet ja taso savupiipun vaippaan. Käytä tiivisteellä varustettuja peltiruuveja. 4. Asenna muovitulpat sivuprofiilien päihin. Huvfäste Plattform Fotsteg Sidoprofil Tikkaiden asennus 1. Käännä kiinnikkeet ulos ja kiinnitä ne molemmin puolin sivuprofiileihin kahdella peltiruuvilla. 2. Asenna taso ylimmälle askelmalle kahdella peltiruuvilla. 3. Asenna tikkaat savupiipun vaippaa vasten niin, että alin askelma on juuripeltiä vasten. Kiinnitä kiinnikkeet ja taso savupiipun vaippaan. Käytä tiivisteellä varustettuja peltiruuveja. 4. Asenna muovitulpat sivuprofiilien päihin. Tason ja savuputken pään välinen etäisyys saa olla korkeintaan 1,2 m. maks. 1,2 m Tikkaiden jatkaminen 1. Irrota yksi tikkaiden sivuprofiileista. 2. Kiinnitä liitososa sivuprofiilin päähän. Jatka sitten sivuprofiileja kiinnittämällä jatkoprofiili liitososaan. 3. Asenna lisäaskelmat ja asenna sitten sivuprofiili takaisin paikalleen. 4. Kiinnike asennetaan savupiipun yläpäähän tai mahdollisimman ylös jatko-osaan. 15

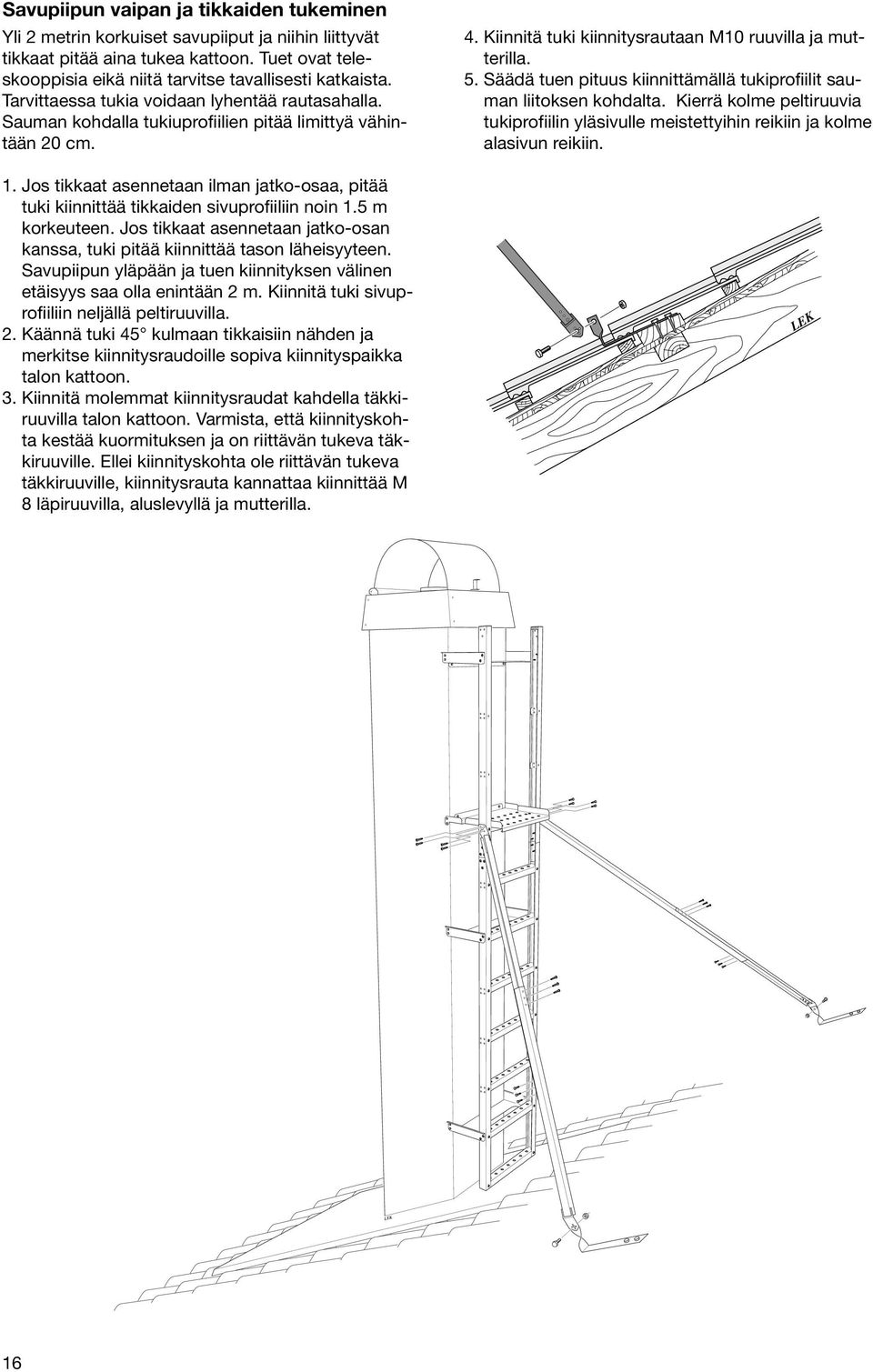

18 Savupiipun vaipan ja tikkaiden tukeminen Yli 2 metrin korkuiset savupiiput ja niihin liittyvät tikkaat pitää aina tukea kattoon. Tuet ovat teleskooppisia eikä niitä tarvitse tavallisesti katkaista. Tarvittaessa tukia voidaan lyhentää rautasahalla. Sauman kohdalla tukiuprofiilien pitää limittyä vähintään 20 cm. 1. Jos tikkaat asennetaan ilman jatko-osaa, pitää tuki kiinnittää tikkaiden sivuprofiiliin noin 1.5 m korkeuteen. Jos tikkaat asennetaan jatko-osan kanssa, tuki pitää kiinnittää tason läheisyyteen. Savupiipun yläpään ja tuen kiinnityksen välinen etäisyys saa olla enintään 2 m. Kiinnitä tuki sivuprofiiliin neljällä peltiruuvilla. 2. Käännä tuki 45 kulmaan tikkaisiin nähden ja merkitse kiinnitysraudoille sopiva kiinnityspaikka talon kattoon. 3. Kiinnitä molemmat kiinnitysraudat kahdella täkkiruuvilla talon kattoon. Varmista, että kiinnityskohta kestää kuormituksen ja on riittävän tukeva täkkiruuville. Ellei kiinnityskohta ole riittävän tukeva täkkiruuville, kiinnitysrauta kannattaa kiinnittää M 8 läpiruuvilla, aluslevyllä ja mutterilla. 4. Kiinnitä tuki kiinnitysrautaan M10 ruuvilla ja mutterilla. 5. Säädä tuen pituus kiinnittämällä tukiprofiilit sauman liitoksen kohdalta. Kierrä kolme peltiruuvia tukiprofiilin yläsivulle meistettyihin reikiin ja kolme alasivun reikiin. 16

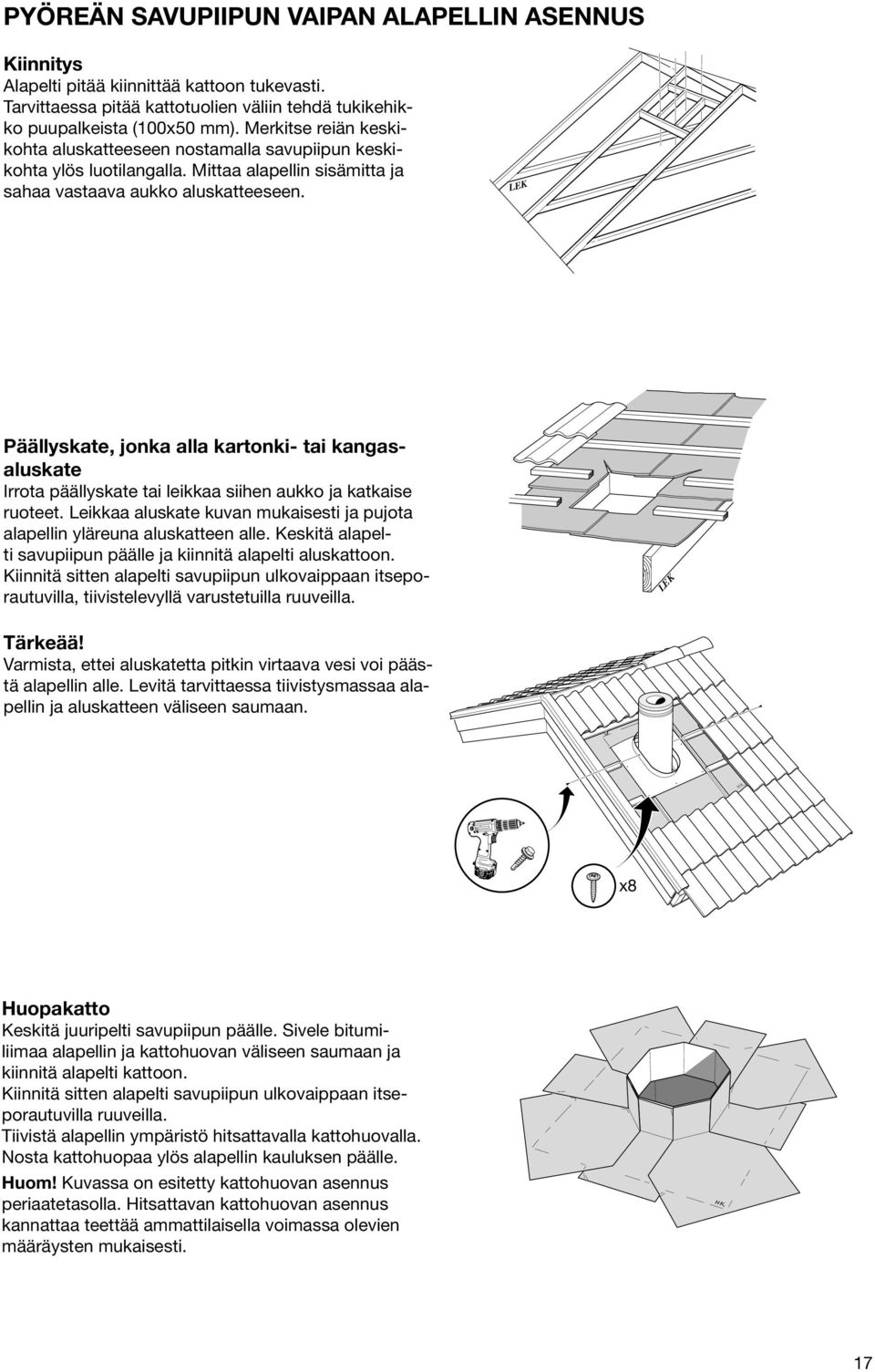

19 PYÖREÄN SAVUPIIPUN VAIPAN ALAPELLIN ASENNUS Kiinnitys Alapelti pitää kiinnittää kattoon tukevasti. Tarvittaessa pitää kattotuolien väliin tehdä tukikehikko puupalkeista (100x50 mm). Merkitse reiän keskikohta aluskatteeseen nostamalla savupiipun keskikohta ylös luotilangalla. Mittaa alapellin sisämitta ja sahaa vastaava aukko aluskatteeseen. Päällyskate, jonka alla kartonki- tai kangasaluskate Irrota päällyskate tai leikkaa siihen aukko ja katkaise ruoteet. Leikkaa aluskate kuvan mukaisesti ja pujota alapellin yläreuna aluskatteen alle. Keskitä alapelti savupiipun päälle ja kiinnitä alapelti aluskattoon. Kiinnitä sitten alapelti savupiipun ulkovaippaan itseporautuvilla, tiivistelevyllä varustetuilla ruuveilla. Tärkeää! Varmista, ettei aluskatetta pitkin virtaava vesi voi päästä alapellin alle. Levitä tarvittaessa tiivistysmassaa alapellin ja aluskatteen väliseen saumaan. x8 Huopakatto Keskitä juuripelti savupiipun päälle. Sivele bitumiliimaa alapellin ja kattohuovan väliseen saumaan ja kiinnitä alapelti kattoon. Kiinnitä sitten alapelti savupiipun ulkovaippaan itseporautuvilla ruuveilla. Tiivistä alapellin ympäristö hitsattavalla kattohuovalla. Nosta kattohuopaa ylös alapellin kauluksen päälle. Huom! Kuvassa on esitetty kattohuovan asennus periaatetasolla. Hitsattavan kattohuovan asennus kannattaa teettää ammattilaisella voimassa olevien määräysten mukaisesti. 17

20 PYÖREÄN SAVUPIIPUN VAIPAN JUURIPELLIN ASENNUS Tee puukehikko alapellin kauluksen ympärille. Tukikehikon pitää ulottua päällyskaton yläpinnan tasoon. Huom! Ei koske huopakattoa! Asenna takaisin ja kiinnitä irtisahatut ruoteet. Jos katolle asennetaan kulkusilta, varmista, että päällyskatto tukee juuripeltiä kulkusillan kohdalta. Ellei juuripellin alla ole tukea, aluskatteen päälle pitää asentaa puupalkki, jonka korkeus vastaa päällyskatetta. Juuripellin etureunaan asennetaan peitenauha, joka estää lumen tunkeutumisen pellin alle. Leikkaa peitenauha päällyskatteen profiilin mukaan ja kiinnitä se juuripellin alapintaan. Peitenauha sisältyy toimitukseen. Tärkeää! Juuripellille pitää tehdä tukikehikko alapellin kauluksen ympärille. Seuraa tekstin ohjeita. Ei koske huopakattoa! Tiilikatto Leikkaa tiilet sopivan kokoisiksi ja asenna ne tukikehikon päälle alapellin ympärille. Keskitä juuripelti savupiipun päälle ja säädä tiilien asentoa niin, että rakenne on mahdollisimman tiivis. Kiinnitä juuripelti molemmilta puolilta savupiipun ulkovaippaan yhdellä ruuvilla. Puhdista juuripelti kumikankaan kiinnityskohdasta. Irrota suojakalvo ja paina kumikangas kiinni juuripeltiin. Kiinnittymistä voidaan parantaa lämmittämällä liimanauhaa kuumailmapistoolilla asennuksen aikana. Pujota kumikangas kattotiilien alle ja kiinnitä kattoruoteisiin. Kumikangas Peitenauha Huopakatto Huopakaton yhteydessä ei käytetä juuripeltiä. Peltikatto Keskitä juuripelti savupiipun päälle. Kiinnitä juuripelti molemmilta puolilta savupiipun ulkovaippaan yhdellä ruuvilla. Asenna jatkopelti juuripellistä harjalle saakka. (Jatkopelti ei sisälly toimitukseen, vaan se pitää tilata peltisepältä). Alapelti (juuripellin alla) Juuripelti Jatkopelti Kattopelti 18

21 PYÖREÄN SAVUPIIPUN VAIPAN ASENNUS Asenna viimeinen savupiippumoduuli ja lopeta loppumoduuleilla, joissa ei ole ulkopuolista peltivaippaa Asenna etumainen ja taempi juurikaulus yhteen kuvan mukaisesti. Nosta juurikaulus savupiipun päälle ja keskitä se savupiipun ja juuripellin päälle. Kiinnitä juurikaulus molemmin puolin savupiipun ulkovaippaan ja juuripeltiin kahdella tiivisteellä varustetulla ruuvilla (katso kuva) Kiinnitä juurikauluksen tiiviste juurikauluksen yläpäähän. Pujota sitten hattu savupiipun päälle ja aseta se oikeaan asentoon juurikauluksen tiivisteen päälle. Juurikaulus Sadekaulus Juurikauluksen tiiviste 19

22 Savupiipun vaipan katkaisu Pyöreän vaipan vaadittu pituus määritellään mittaamalla etäisyys (L) savuputken päästä sadekauluksen laippaan ja vähentämällä saadusta mitasta 90 mm. Katkaise pyöreä savupiipun vaippa oikean mittaiseksi. Nosta katkaistu pää ylös ja pujota savupiipun vaippa savupiipun päälle alas sadekauluksen päälle. Kiinnitä vaippa sadekauluksen läpi savupiipun ulkovaippaan kolmella itseporautuvalla, tiivisteellä varustetulla ruuvilla. L H=L 90 mm noin 90 mm Leikkaa pois ylimääräinen eriste vaipan katkaistun pään tasoon. Tärkeää! Hattu pitää voida irrottaa nuohousta varten. Hatun asennuksessa ei sen vuoksi saa käyttää pannukittiä. Savupiipun hattu Savupiipun pää Kumikaulus Tuulipelti Pyöreä savupiipun vaippa Asenna savupiipun pää vaipan päälle ja kiinnitä neljällä itseporautuvalla, tiivisteellä varustetulla ruuvilla. Asenna tuulisuojus ja kiinnitä se savupiipun päähän kahdella itseporautuvalla ruuvilla. Pujota kumikaulus savupiipun hatun putken päälle kuvan mukaisesti ja työnnä hatun putki savuputkeen. Paina putkea kunnolla paikalleen, niin että kumikaulus tulee oikeaan asentoon ja putki painuu pohjaan saakka. 20

23 PYÖREÄN SAVUPIIPUN KULKUSILLAN ASENNUS Aseta tuki pystyasentoon työtason kiinnitysreikien alapuolelle ja kiinnitä se kahdella ruuvilla juuripeltiin. Kiinnitä työtaso kahdella ruuvilla tukeen ja asenna sitten kiinnityssanka savupiipun ympärille. Asenna muovitulpat peltiprofiilien päihin. ULKOPUOLINEN ASENNUS ULKOSEINÄÄ PITKIN Max 2,5 m Max 2 m Max 2,5 m Seinäkiinnikkeen asennus Seinäkiinnikkeiden pitää olla tasaisin välein enintään 2,5 m etäisyydellä toisistaan. Savupiipun vaakavedon yhteydessä seinäkiinnikkeet pitää asentaa juuri alemman kulmakappaleen alapuolelle ja juuri ylemmän kulmakappaleen yläpuolelle. Asennuksessa on suositeltavaa käyttää rakennustelineitä. 21

24 SEINÄKIINNIKKEEN ASENNUS Mittaa savupiipun ulkovaipasta seinään (M). Kokoa seinäkiinnike kuvan osoittamalla tavalla. Merkitse seinäkiinnikkeen paikka ja poraa reiät ruuveille tai ruuvitulpille. Kiinnitä seinäkiinnike ruuveilla. Kiinnitä savupiippu seinäkiinnikkeeseen sangalla ja viidellä tiivisteellä varustetulla ruuvilla kuvan mukaisesti. Toimitettaessa kiinnityssanka on suora ja se pitää taivuttaa savupiipun vaippaa vasten ennen asennusta. Suojaa vaippa suojamuovilla ennen taivutusta. Syvyys on säädettävissä välillä 50 mm mm. M Toimitettaessa kiinnityssanka on suora ja se pitää taivuttaa savupiipun vaippaa vasten ennen asennusta. Suojaa vaippa suojamuovilla ennen taivutusta. 22

25 Mora kniv SAVUPIIPUN HATUN ASENNUS Savupiipun hattu Tuulipelti Tärkeää! Savupiipun hattu pitää voida irrottaa nuohousta varten. Hatun asennuksessa ei sen vuoksi saa käyttää pannukittiä. Savupiipun pää Asenna savupiippumoduulit sivulla 6 olevien ohjeiden mukaan. Leikkaa pois ylimääräinen eriste vaipan katkaistun pään tasoon. Asenna savupiipun pää vaipan päälle ja kiinnitä se neljällä itseporautuvalla, tiivisteellä varustetulla ruuvilla. Asenna tuulisuojus ja kiinnitä se savupiipun päähän kahdella itseporautuvalla ruuvilla. Pujota kumikaulus savupiipun hatun putken päälle kuvan mukaisesti ja työnnä hatun putki savuputkeen. Paina putkea kunnolla paikalleen, niin että kumikaulus tulee oikeaan asentoon ja putki painuu pohjaan saakka. 23

26 KULKUSILLAN ASENNUS SAVUPIIPPUUN ILMAN SAVUPIIPUN VAIPPAA Kiinnitysrauta Kiinnitä molemmat kiinnitysraudat kahdella täkkiruuvilla aluskattoon. Varmista, että kiinnityskohta kestää kuormituksen ja on riittävän tukeva täkkiruuville. Ellei kiinnityskohta ole riittävän tukeva täkkiruuville, kiinnitysrauta kannattaa kiinnittää M 8 läpiruuvilla, aluslevyllä ja mutterilla. Ankkurointituki Kiinnitä ankurointituki kulkusiltaan kiertämällä neljä M6 ruuvia kiinnitysraudan kierteitettyihin reikiin. 24

27 Vinkki! Käytä suorakulmaa oikean kaltevuuden löytämiseen. Tukiprofiili x2 90 Säätöprofiili X4 Kattotuki Ø 3mm M6 (x2) Kiinnitä tukiprofiili asennettuun kattotukeen. Kiinnitä säätöprofiili oikeaan asentoon. x2 x2 Ø 3 mm Esiporaa ja kiinnitä koottu kattotuki ankkurointitukeen. Kiinnitä kulkusilta tukiprofiiliin kahdella ruuvilla. 25

28 Toimitettaessa kiinnityssanka on suora ja se pitää taivuttaa savupiipun vaippaa vasten ennen asennusta. Suojaa vaippa suojamuovilla ennen taivutusta. Tuki Huom! Ø 6 mm. Ei porauskärkeä. Kiinnitä tuki kiinnitysrautaan M10 ruuvilla ja mutterilla. Paina sitten tuki kattotukea vasten ja kiinnitä noin 450 mm kulkusillan yläpuolelle. Kiinnitä kiinnityssanka kulkusillan yhdelle sivulle ja taivuta savupiipun ympäri. Kiinnita sanka sitten vastakkaiselle puolelle. Asenna muovitulpat päihin kuvan mukaisesti. X4 Paina askelma tukiprofiilin uraan. Nosta askelma sitten paikalleen kuvan mukaisesti ja kiinnitä ruuveilla. 26

29 27

30 28

31 29

32 NIBE AB/NIBE Brasvärme Box Markaryd
