1 NVI 2000 moduulisavupiipun ASENNUSOHJEET 60/200 Tutustu piipun Rostfria asennusohjeisiin NVI 2000 huolellisesti ennen kan du asennusta både kröka och bygga utan schakt

2 NVI 2000 moduulipiippu Tavallisimmat NVI 2000-järjestelmän osat, piipun neliskulmainen suojapellitys ja pyöreän piipun suojaosat ulkokatolla. NVI 2000 on hyväksytty käytettäväksi tulisijoissa, joissa poistuvien savukaasujen lämpötila ei ylitä 350 C normaalikäytössä. (NVI-piippu on testattu 450 C käyttöolosuhteissa.) NVI moduulisavupiippu on rakennettu toisiinsa liitettävistä jatko-osista, eli moduuleista ja niihin soveltuvista erikoisosista. Sisäputki on rakenteeltaan 1mm vahvuista haponkestävää ruostumatonta terästä, jota ympäröi täysin saumaton 30 mm tai 60 mm puristettu mineraalivillaeriste. Teleskooppiosa Panta Suojapelti Sadehattu Piipunpään suoja Juuripelti Aluspelti Ulkovaippa on valmistettu 0,7 mm vahvuisesta kuumasinkitystä ja pulverimaalatusta pellistä. Maksimikorkeus ulkokatolla ilman tukea on 2 m. NVI 2000 on testattu ja hyväksytty asennettavaksi ilman kotelointia. Savupiipun ulkopinnan turvaetäisyys on vähintään 50 mm palava-aineisesta rakenteesta. Määräyksiä Tarkista kunnan rakennuslupamääräykset ja paloviranomaisen paloturvallisuusmääräykset, sekä ilmoita nuohoojalle aikomuksistasi. Tarkista, että savupiipun pituus ja sisäputken halkaisija vastaavat tulisijan valmistajan ja viranomaisten suosituksia. Juuripelti Juuripellin kaulus Liitososa Täyseristetty moduuli (sisäputki + 60 mm eriste) Täyseristetty moduuli (sisäputki + 60 mm eriste) Puolieristetty moduuli (sisäputki + 30 mm eriste) Adapteri Eristämätön moduuli Palosuoja On tärkeää, että savupiipun ulkovaippaa ei asenneta lähemmäksi kuin 50 mm palava-aineiseen materiaaliin. Tarkista ennen läpivientiaukon tekoa, ettei sisä-tai ulkokattopalkit tms. ole tiellä, ennenkuin määrität tulisijan ja savupiipun paikan. Liitososa Savupiipun korkeus katolla Suomen rakennusmääräyskokoelmasta (E3) löydät ohjeet vähimmäiskorkeudesta katolla. Ks. kuva alhaalla. Jalkajakso tai kulmajakso 0,8 m 0,8 m 3 m 1,0 m tai 1,5 m 3 m 3 m v 30 2

3 Varoitus! Huomioi että moduulin sisäputki, eriste ja ulkovaippa eivät ole toisiinsa kiinnitettyinä. Jos moduulia nostaa ulkovaipasta voi sisäputki valua ulos. 1. Asennus tulisijan päälle. Kuva 1 NVI 2000 moduulisavupiippu voidaan asentaa monella eri tavalla. Se on hyväksytty myös asennettavaksi ilman kotelointia mutta siinä tapauksessa on suojaetäisyyden palava-aineiseen materiaaliin oltava vähintään 50 mm. Aloita asennus tekemällä ensin läpimenoaukko välikattoon. Aukon on oltava niin suuri että savupiipun ulkopinnan etäisyys aukon reunoihin on vähintään 50 mm. Sama pätee ulkokatolla. Ks. kuva 11 tai 12. Liitosputki Huomioi että puolieristettyä tai täysin eristämätöntä moduuliputkiosaa saa käyttää ainoastaan samassa huoneessa, johon tulisija on sijoitettu. Jos tulisijaan liitetään puolieristetty moduuliputki on siirtymä adapterin avulla täyseristettyyn moduuliosaan asennettava näkyvästi aivan sisäkaton alapuolelle. Ks. kuva 12. Jos tulisija liitetään täysin eristämättömään moduuliputkeen (saa käyttää vain saunan löylyhuoneessa), on turvaetäisyys palava-aineiseen rakenteeseen vähintään 1000 mm. Ks. kuva 3. Suora savupiippu Aloita asennus liittämällä liitososa tulisijan liittymään. Jos tulisijan liittymän halkaisija on eri kuin liitososan tulee ensin asentaa muunnosadapteri. Ks. kuva 9. Jatka sen jälkeen moduuleilla kuvan 7 mukaan. Tiivistä jokainen liitos huolellisesti palokitillä. Huomioi A: Sisäputken naaraspuoli ja eristeen ja ulkovaipan urospuoli tulee aina ylöspäin. Ks. kuva 7. Huomioi B: Sisäkaton suojapelti on laitettava moduuliin ennen läpivientiä sisäkatosta. Savupiipun sivuttaissiirto NVI 2000:een voidaan tehdä 30 tai 15 asteen kulma. Asennus tapahtuu samalla periaatteella kuin suora piippu. Sivuttaissiirto täytyy kuitenkin ankkuroida, joko tukijalalla, riippuhihnalla tai NVI-seinäkiinnikkeellä. Riippuhihnojen etäisyys saa olla max 1,5 m. Ks. kuvat 5a ja 5b. 2. Asennus tulisijan takaa ulkoseinän läpi. Kuvat 6 ja 13 Jos ulkoseinä on kivestä tai muusta palamattomasta materiaalista, niin läpimenoaukosta tehdään vain vähän suurempi kuin moduuli. Mittaa huolella, että aukko tulee juuri tulisijan liitososan keskelle. Jos joku osa ulkoseinästä on palava-aineista materiaalia on läpimenoaukosta tehtävä niin suuri, että moduuli voidaan koteloida. Kotelon sisämittojen tulee olla 400x400 mm ja jos kyseessä on 200 mm savuputki on kotelon mitat oltava mm. Asenna seinämoduuli ja liitososa sekä mahdollinen muunnosadapteri tulisijasta seinän läpi. Asenna sen jälkeen seinäkannatin ja kulmajakso. Ks. kuva 13. Puuseinään seinäkannatin kiinnitetään läpipulttaamalla. Käytä vahvaa paisuntapulttia jos seinä on betonia tai kiveä. Täytä läpimenoaukon ympärystä eristeellä ennen peitelevyn asennusta. Jatka sen jälkeen asennusta moduuleilla kuvien 7 ja 8 mukaan. Jos savupiippu menee katon läpi, tulee aluspelti ja juuripelti asentaa. Ks. Pyöreän piipun suojaosien asennus katolla. 3. Asennus tulisijan takaa väliseinän läpi. Kuva 4 Tee läpimenoaukko seinään kuten osassa 2. (Asennus tulisijan takaa ulkoseinän läpi.) Asenna liitososa, mahdollinen muunnosadapteri tulisijasta sekä seinämoduuli, ks. kuva 15. Säädä tukijalka karkeasti sahaamalla se rautasahalla. Hienosäädä se sitten kierrejalalla. Mittaa kulmajaksosta /jalkajaksosta pystysuora linja kattoon ja tee läpivientiaukko, ks. osa 1. (Asennus tulisijan päälle.) Jatka sen jälkeen moduuleilla kuvan 7 mukaan. 4. Asennus tulisijan takaa. Kuvat 2 ja 3 Asenna jalkajakso / kulmajakso ja mahdollinen adapteri tulisijaan. Ks. kuva 16. Säädä tukijalka (kulmajakso) kuten osassa 3. (Asennus tulisijan takaa väliseinän läpi.) Jatka sen jälkeen moduuleilla kuvan 7 mukaan. Ennen savupiipun vientiä ulkokatolle, lue ohjeet piipun suojapellityksestä. 3

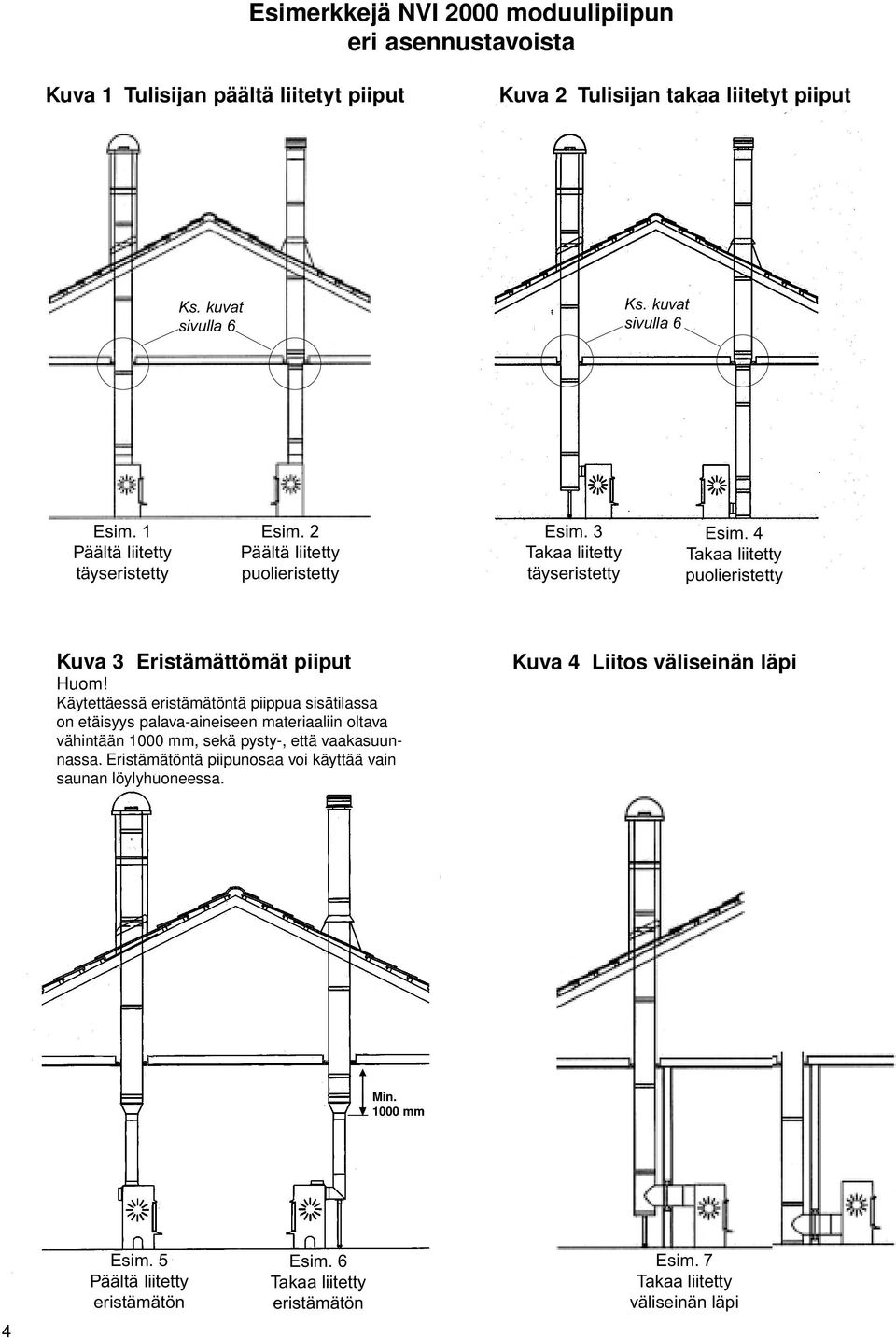

4 Esimerkkejä NVI 2000 moduulipiipun eri asennustavoista Kuva 1 Tulisijan päältä liitetyt piiput Kuva 2 Tulisijan takaa liitetyt piiput Ks. kuvat sivulla 6 Ks. kuvat sivulla 6 Esim. 1 Päältä liitetty täyseristetty Esim. 2 Päältä liitetty puolieristetty Esim. 3 Takaa liitetty täyseristetty Esim. 4 Takaa liitetty puolieristetty Kuva 3 Eristämättömät piiput Huom! Käytettäessä eristämätöntä piippua sisätilassa on etäisyys palava-aineiseen materiaaliin oltava vähintään 1000 mm, sekä pysty-, että vaakasuunnassa. Eristämätöntä piipunosaa voi käyttää vain saunan löylyhuoneessa. Kuva 4 Liitos väliseinän läpi Min mm Esim. 5 Päältä liitetty eristämätön Esim. 6 Takaa liitetty eristämätön Esim. 7 Takaa liitetty väliseinän läpi 4

5 Kuva 5a Kuva 5b Kuva 6 Max 30 Esimerkkejä sivuttaissiirrosta. Takaa liitetty ulkoseinän läpi Kuva 7 Palokitti Pannkitt Kuva 8 Suosittelemme moduulien liitoskohdan tiivistämistä silikonilla, mikä tulee tehdä ennen kiristyspannan asettamista. Kuva 9 Moduuli Liitososa Silikonitiivistys estää epämiellyttävän hajun syntymistä ensimmäisellä lämmityskerralla ja tekee liitoskohdista vesitiiviitä ulkotiloissa. Muunnosadapteri 5

6 Kuva 11 Läpivienti sisäkaton tai palkkien läpi täyseristetyllä moduulilla. Turvaetäisyys täyseristetystä moduulista palava-aineiseen materiaaliin on vähintään 50 mm. Kuva 12 Läpivienti sisäkaton tai palkkien läpi ja siirtymä puolieristetystä moduulista täyseristettyyn. Turvaetäisyys täyseristetystä moduulista palavaaineiseen materiaaliin on vähintään 50 mm. Turvaetäisyys puolieristetystä moduulista palavaaineiseen materiaaliin on vähintään 100 mm. Tämä peitepelti jää pois ullakkotiloista Palovilla min 50 mm Palovilla min 50 mm Min 100 mm Moduulin ja palavaaineisen materiaalin väli on täytettävä väh. 50 mm verkkovahvistetulla kivivillalla. Kuva 13 Kuva 14 Kulmajakso Eristetään palovillalla, 50 mm verkkovahvistettu kivivilla. Seinämoduuli Min 50 mm Seinäkannatin Kuva 15 Kuva 16 Ilmatila 50 mm 60 mm eristetty moduuli tai täysin eristetty elementti. Kulmajakso Kulmajakso Säädettävä tukijalka Säädettävä tukijalka 6

7 Kuinka poltetaan oikein? Polta aina vain kuivia puita Poltettaessa kosteita puita ei ehkä aina olla tietoisia siitä aiheutuvista ympäristöhaitoista. Varastoi puu viisaasti Ulkotiloissa puiden on oltava hyvin ilmastoidussa tilassa, jotta kosteus pääsee haihtumaan. Puupinon peittäminen muovilla ei siis ole kovin viisasta. Ilman täytyy päästä kiertämään joka puolelta. Älä koskaan polta roskia ja muovia Monet jätteet, kuten maalatut laudat, rakennuslevyt, muovit sekä kotitalousjätteet sisältävät usein muovi- ja liima-aineita, jotka palaessaan voivat muodostaa myrkyllisiä kaasuja. Anna tulisijalle runsaasti korvausilmaa Mahdollisimman täydellisen palamistuloksen aikaansaamiseksi, pidä veto riittävän suurella, samalla vältetään tervan ja noen muodostumista. Runsas noen ja tervan muodostuminen saattaa aiheuttaa nokipalo vaaran. Savupiipun käyttö ja huolto Tarkasta paikalliselta nuohoojalta, miten ja kuinka usein savupiippusi tulee puhdistaa. Nokipalosta on heti ilmoitettava aluehälytyskeskukseen, myös sammuneesta nokipalosta ja paikallisen nuohousmestarin on tutkittava piippu ennen uudelleen käyttöön ottoa. Ota yhteyttä paikalliseen nuohouksesta vastaavaan viranomaiseen jos haluat lisätietoja polttamisesta. Tulisijasta poistuvien savukaasujen lämpötila ei normaalikäytössä saa ylitää 350 C. Hyväksyntä Kun savupiippu on valmis, täytyy se tarkastuttaa ja hyväksyttää paikallisilla viranomaisilla. Takuu NVI 2000 moduulisavupiipuilla on 10 vuoden takuu, joka astuu voimaan toimituspäivästä lukien. Takuu koskee vain viallisia osia, jotka valmistaja korvaa uusilla osilla. Valmistaja ei vastaa työn seisauksesta aiheutuneista tai muista suorista tai epäsuorista kuluista tai vahingoista. Ota aina ennen asennusta selvää paikalliselta paloviranomaiselta säännöistä ja määräyksistä, sekä noudata aina tulisijan ja savupiipun valmistajan suosituksia. Niiden laiminlyönti voi vahingoittaa savupiippua tai aiheuttaa vaaratilanteita, kuten nokipalon. Huom! Ensimmäisten lämmityskertojen yhteydessä voi esiintyä epämiellyttävää hajua, joka muodostuu tulisijan (ei kaikkien) valmistuksesta jääneiden irrallisten pinnoiteaine jäännösten palaessa. Myös savupiipun mineraalivillaeriste voi ensimmäisen lämmityskerran yhteydessä aiheuttaa epämiellyttävää hajua. 7

8 Piipun suojapellityksen asennus ulkokatolla Yleistä Asennusohjeessa on kuvattu asennus tiilikatolle mutta sama ohje koskee myös muita kattomateriaaleja. Huomio seuraava: Peltikattoasennuksessa tarvitaan pelti, joka ulottuu harjalta savupiippuun asti ja se asennetaan siten, ettei vesi pääse valumaan piipun juuripellin alle. Ks. kuva 4. Huom! Ko. pelti ei kuulu toimitukseen. Toimituksessa mukana tuleva kumimatto soveltuu vain tiilikatteelle. Jos tukiraudat asennetaan, on ne kiinnitettävä vahvaan paikkaan, joko kattotuoliin tai muuhun vastaavaan rakenteeseen. Katso erityinen asennusohje Tikkaat ja tukiraudat. Sadehattu Piipunpään suoja Silikoni Sadekaulus Juuripelti Pyöreän piipun suojaosien asennus ulkokatolla Poista katemateriaali niin suurelta osalta, että aluspellit (kaksiosainen) voidaan kiinnittää kattorakenteeseen. (Samalla menetelmällä kuin kuvissa 1,2, ja 3). Asenna ensin aluspellin alempi puolisko piippua vasten ja vasta sen jälkeen ylempi puolisko, joka tulee osittain alemman puoliskon päälle. Tarkista että piippu on suorassa ja kiinnitä aluspellit kattoon. Aluspellien tehtävänä on tukea piippu sivu-suunnassa. Ks. kuva vasemmalla. Sen jälkeen asennetaan juuripelti, joka tulee katemateriaalin päälle. Peltikattoasennuksessa ks. Yleistä. Aluspelti Seinäkannake Jos katemateriaalina on tiili tai vastaava, laitetaan (toimituksessa mukana oleva) kumimatto juuripellin yläpuolelle jäävien tiilien alle ja kumimaton toinen pää juuripellin päälle, kuten (neliskulmaisen suojapellityksen) kuvassa 5. Aseta sen jälkeen piipunpään suoja paikoilleen ja poraa se kiinni peltiruuveilla. Aseta sadehattu paikoilleen ja tarkista että piippu on suorassa. Kiristä sadekaulus juuripellin yläpuolelle ja vesitiivistä sen ja piipun moduulin liitoskohta huolellisesti silikonilla. Jos tikkaat ja tukiraudat tarvitaan, ks. NVI tikkaiden ja tukirautojen asennus. Kuva 1 Neliskulmainen suojapellitys (Sijoitus harjalle, ks. kuva 11.) NVI neliskulmaisen suojapellityksen voi useissa tapauksissa asentaa myös vanhan savupiipun päälle. Poista katemateriaali (kattotiilet) suojapellityksen alalta ja katkaise tarvittavat ruodelaudat. Ks. kuva 1. Parhaan mahdollisen tiiviyden saavuttamiseksi tulee juuripellin kauluksen reunapelti työntää aluskatteen alle. Ks. kuva 1. Se tehdään ennen piipun asentamista ulkokatolle. Tukirenkaan tehtävänä on pitää piippu paikoillaan, se asennetaan ensin löysästi juuripellin kaulukseen. Ks. kuva 1. Sen jälkeen asennetaan piippu paikoilleen ja juuripellin kaulus naulataan kattorakenteeseen kiinni. Ruuvaa sen jälkeen tukirengas kiinni juuripellin kaulukseen ja piippuun. Ks. kuva 2. Puukehikko tulee naulata kuvan 3 esittämällä tavalla siten, että sen yläosa tulee samalle tasolle kattotiilien yläosan kanssa ja sen tulee kantaa sitä suojaava juuripelti. Laita sen jälkeen kattotiilet takaisin puukehikkoa vasten ja asenna juuripelti paikoilleen. Säädä juuripelti siten, että piippu tulee keskelle, ruuvaa sen jälkeen juuripelti kiinni juuripellin kaulukseen. Ks. kuvat 4 ja 5. Kuva 2 Kuva 3 Kuva 4 Lado kattotiilet takaisin puukehik koa vasten. Tarvittaessa leikkaa tiilet. 8 Huopakattoihin, joiden kaltevuus on 0-10, toimitetaan suora juuripellin kaulus ja kiinteä juuripelti.

9 Kuvasta 5 näkyy että toimituksessa mukana oleva kumimatto tulee asettaa savupiipun yläpuolella olevien kattotiilien alla ja liimata juuripeltiin, jotta sadevesi poistuu tehokkaasti. Suojapellin rakenne ja osat näkyvät kuvasta 6. Huomaa että panta yhdistää suojapellin seuraavaan suojapeltiin tai teleskooppiosaan. Kuva 5 Kuva 6 Sadesuoja Suojapellityksen kansi Teleskooppiosa Panta Kuva 7 Tutustu suojapellin liitosuriin. Ks. kuva 7. Älä lyö suoraan peltiin tavallisella vasaralla. Käytä joko puuvasaraa tai laita puupala vasaran ja pellin väliin. Kuva 8 Suojapelti Panta Suojapelti Katon kaltevuus..asteet Alimmainen suojapelti leikataan vinoon, jotta se sopii katon kaltevuuteen, ks. taulukko: Katon kaltevuus Cm ( Ks. kuva 8 ) cm Kuva 9 > Leikkaa pelti taulukon mukaan Tarkista että suojapelti on suorassa ja ruuvaa se kiinni juuripeltiin. Ks. kuva 9. Suojapelti- ja teleskooppiosat yhdistetään pannan avulla ja ruuvataan kuvan 9 osoittamalla tavalla. Ennen teleskooppiosan asennusta: A: Katso että sen päällä oleva liitosura tulee harjan puolelle. Muutoin sadesuoja kääntyy väärään suuntaan nuohouksen yhteydessä. B: Säädä teleskooppiosan korkeus siten, että savuputki tulee 10 mm sen reunan yläpuolelle. Aseta piipunpään suojaputki paikoilleen ja ruuvaa teleskooppiosa suojapelliin kiinni. Ks. kuvat 10 ja 9. Kuva 10 Kuva 11 Asennus harjalle Asennettaessa harjalle on juuripellin kaulus ja juuripelti kuvien 11 ja 12 muotoisia. Muuten työ tehdään edellä kerrotulla tavalla. Kuva 12 Kuva 13 Mikäli tilauksessa on mainittu katon kaltevuus (harjalle asennettaessa), toimittaa NVI valmiin juuripellin kauluksen ja juuripellin. 9

10 NVI Tikkaiden ja tukirautojen asennus Kuva 1 NVI tikkaat ja tukiraudat voidaan asentaa suoraan NVI suojapellitykseen. Tikkaat ja tukiraudat Työvaihe 1 Osat kootaan ennen piippuun asennusta. Ks. kuva 1. Tikkaiden kiinnitys neliskulmaiseen suojapellitykseen. Ks. kuva 2a. Tikkaiden kiinnitys pyöreään piippuun. Ks. kuva 2b. Pyöreään piippuun tikkaat kiinnitetään erityisellä kiinnityskaarella. Huomioitava tilattaessa tikkaita. Työvaihe 2 A. Tikkaiden täytyy seisoa erillisellä tuella (esim. lauta). Ne eivät saa roikkua suojapellityksestä. (Kuva A). Huomioi tukirautojen kiinnitys kattoon. B. Kiinnitys kattoon tulee tehdä pitkillä ruuveilla tukevasti kattopalkkiin asti. Kuva 2a Kuva 2b HUOM! Ylimmäinen leveä askelma ruuvataan suojapeltiin kiinni. Valmiit ruuvinreiät löytyvät alaspäin taitetusta saumasta. Myös tikkaat kiinnitetään suojapeltiin sekä ala-, että yläosasta. A. B. A. B. Huoltotaso Huoltotason kiinnitys pyöreään piippuun (Ks. kuva 3a) ja neliskulmaiseen suojapellitykseen (Ks. kuva 3b). Tukiraudat voidaan yhdistää kuvan 2 B osoittamalla tavalla. Tukiraudat kiinnitetään juuri suojapellityksen kannen alapuolelle. Kuva 3a Kuva 3b 10

11 Tyyppihyväksyntä Suomessa 11

12 NVI 2000 moduulisavupiiput nyt kaikissa Pohjoismaissa Pohjoismaissa on monessa suhteessa ainutlaatuinen ilmasto. Neljä toisistaan selvästi erottuvaa vuodenaikaa. Rannikkoseutu, joka poikkeaa sisämaan olosuhteista. Vaihtelevat talvet, ilma voi yhtenä päivänä olla hyvin kylmä ja tyyni ja toisena päivänä taas tuulinen ja lauha. Juuri tämän ilmastotyypin erikoisvaatimuksiin sopivaksi olemme kehittäneet NVI 2000 moduulisavupiiput. NVI 2000 toimii erityisen hyvin juuri Pohjoismaisissa ilmasto-olosuhteissa. Kun olet valmis..... Toimitus: Tuliko se ajallaan? Hyvin pakattuna? Puuttuiko mitään? Asennus: Tuliko ongelmia? Oliko asennusohjeet selkeät? Parannuksia? Jälleenmyyjä: Saitko hyvän palvelun? Selvät hintatiedot? Muuta:... Savupiippu toimitettiin:.../.. Jälleenmyyjä... ja NVI 2000 savupiippusi on paikoillaan, voi olla paikallaan kerrata kokemukset. Me NVI:llä olemme aina kiinnostuneita siitä, että asiakkaamme ovat tyytyväisiä. Kuuntelemme mielellämme kritiikkiä ja parannus ehdotuksia. Sillä se, minkä teemme hyvin tänään, haluamme tehdä vielä paremmin huomenna. Sen vuoksi olemme kiitollisia jos lähetät kommenttisi meille. Kiitos mielipiteistäsi. Carlolof Hallström NVI OY Asentaja.. NVI OY Pl. 111, HELSINKI Puh , Fax Internet:
