1 Johansson Björn Sähköasennus-standardit

2 Historiaa Me NIKOLAI Toinen, Koko Venäjänmaan Keisari ja itsevaltias, puolanmaan Tsaari, Suomen Suurruhtinas y. m., y. m., y. m. Teemme tiettäväksi: Laki sähkölaitoksista valon synnyttämistä tahi voiman siirtämistä varten. Vuosi oli 1901 Tukes perustettiin v

3 Sähkölaitteistojen turvallisuutta koskevat standardit (Tukes-ohje S10-11) Seuraavat standardit vastaavat kauppa- ja teollisuusministeriön päätöksessä (KTMp 1193/1999) esitettyjä oleellisia turvallisuusvaatimuksia: Standardisarja SFS 6000 (2007) Pienjännitesähköasennukset SFS 6001 (2001) + A1 (2005) + A2 (2009) Suurjännitesähköasennukset 3

4 SFS-EN (2009) Räjähdysvaaralliset tilat. Osa 14: Sähköasennusten suunnittelu, laitevalinta ja asentaminen [korvaa standardin SFS-EN (2003)] SFS-käsikirja (2009) Räjähdysvaaralliset tilat. Osa 2: Sähköasennukset, tarkastus ja huolto, Luku 3: Räjähdetilat SFS-EN (2003) Valomainokset ja valopurkausputkien asennukset yli 1 kv mutta alle 10 kv tyhjäkäyntijännitteellä. Osa 1: Yleiset vaatimukset SFS-EN (2000) Sähköisten testauslaitteistojen asennus ja käyttö SFS-EN (2001) Akkujen ja akkuasennusten turvallisuusvaatimukset. Osa 2: Paikallisakut 4

5 SFS-EN (2010) Railway applications Fixed installations Electric traction overhead contact lines SFS-EN (1998) Railway applications Fixed installations -- Part 1: Protective provisions relating to electrical safety and earthing SFS-EN (1999) + A1 (2002) Railway applications Fixed installations - Part 2: Protective provisions against the effects of stray current caused by d.c. traction systems SFS-EN (2001) + A1 (2004) + A2 (2005) Railway applications Insulation coordination Part 1: Basic requirements Clearances and creepage distances for all electrical and electronic equipment 5

6 SFS-EN (2002) + A1 (2010) + SFS-EN (2010) Vaihtosähköilmajohdot yli 45 kv jännitteillä. Osa 1: Yleiset vaatimukset. Yhteiset määrittelyt, Osa 3-7 Suomen kansalliset velvoittavat määrittelyt SFS-EN (2005) Vaihtosähköilmajohdot yli 1 kv ja korkeintaan 45 kv jännitteillä. Osa 1: Yleiset vaatimukset [standardia sovelletaan yhdessä standardien SFS-EN ja SFS-EN kanssa] SFS 6003 (2008) Pienjänniteilmajohdot [standardia sovelletaan yhdessä standardien SFS-EN , SFS-EN ja SFS-EN kanssa] 6

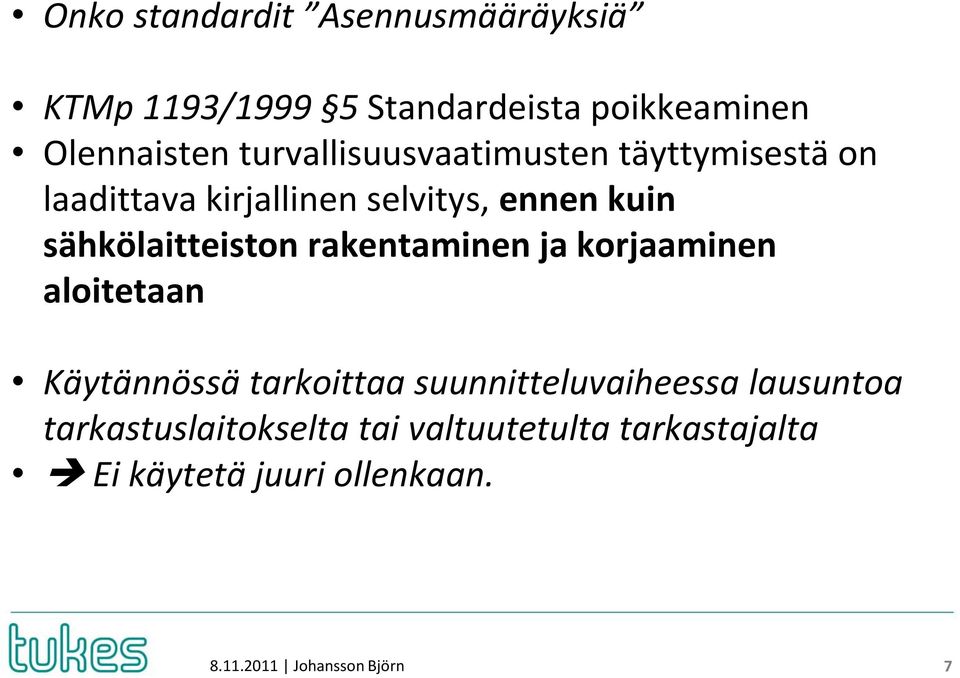

7 Onko standardit Asennusmääräyksiä KTMp 1193/ Standardeista poikkeaminen Olennaisten turvallisuusvaatimusten täyttymisestä on laadittava kirjallinen selvitys, ennen kuin sähkölaitteiston rakentaminen ja korjaaminen aloitetaan Käytännössä tarkoittaa suunnitteluvaiheessa lausuntoa tarkastuslaitokselta tai valtuutetulta tarkastajalta Ei käytetä juuri ollenkaan. 7

8 Standardisarja SFS 6000 (2007) 37 standardia (n. 550 sivua) SFS Pienjännitesähköasennukset. Osa 1: Perusperiaatteet, yleisten ominaisuuksien määrittely ja määritelmät SFS Pienjännitesähköasennukset. Osa 4-41: Suojausmenetelmät. Suojaus sähköiskulta SFS Pienjännitesähköasennukset. Osa 4-42: Suojausmenetelmät. Suojaus lämmön vaikutuksilta SFS Pienjännitesähköasennukset. Osa 4-43: Suojausmenetelmät. Ylivirtasuojaus SFS SFS SFS SFS SFS Pienjännitesähköasennukset. Osa 4-44: Suojausmenetelmät. Suojaus jännitehäiriöiltä ja sähkömagneettisilta häiriöiltä Pienjännitesähköasennukset. Osa 5-51: Sähkölaitteiden valinta ja asentaminen. Yleiset säännöt Pienjännitesähköasennukset. Osa 5-52: Sähkölaitteiden valinta ja asentaminen. Johtojärjestelmät Pienjännitesähköasennukset. Osa 5-53: Sähkölaitteiden valinta ja asentaminen. Erottaminen, kytkentä ja ohjaus Pienjännitesähköasennukset. Osa 5-54: Sähkölaitteiden valinta ja asentaminen. Maadoittaminen ja suojajohtimet SFS Pienjännitesähköasennukset. Osa 5-55: Sähkölaitteiden valinta ja asentaminen. Muut sähkölaitteet SFS Pienjännitesähköasennukset. Osa 6: Tarkastukset SFS SFS SFS SFS SFS SFS SFS SFS SFS Pienjännitesähköasennukset. Osa 7-701: Erikoistilojen ja -asennusten vaatimukset. Kylpy- ja suihkutilat Pienjännitesähköasennukset. Osa 7-702: Erikoistilojen ja -asennusten vaatimukset. Uima-altaat ja vastaavat Pienjännitesähköasennukset. Osa 7-703: Erikoistilojen ja -asennusten vaatimukset. Saunat Pienjännitesähköasennukset. Osa 7-704: Erikoistilojen ja -asennusten vaatimukset. Rakennustyömaat Pienjännitesähköasennukset. Osa 7-705: Erikoistilojen ja -asennusten vaatimukset. Maa- ja puutarhatalouden tilat Pienjännitesähköasennukset. Osa 7-706: Erikoistilojen ja -asennusten vaatimukset. Ahtaat johtavat tilat Pienjännitesähköasennukset. Osa 7-708: Erikoistilojen ja -asennusten vaatimukset. Leirintäalueet Pienjännitesähköasennukset. Osa 7-709: Erikoistilojen ja -asennusten vaatimukset. Venesatamat Pienjännitesähköasennukset. Osa 7-710: Erikoistilojen ja -asennusten vaatimukset. Lääkintätilat SFS SFS SFS SFS SFS SFS SFS SFS SFS SFS SFS SFS SFS SFS SFS SFS SFS Pienjännitesähköasennukset. Osa 7-711: Erikoistilojen ja -asennusten vaatimukset. Näyttelyt, esitykset ja näyttelyosastot Pienjännitesähköasennukset. Osa 7-712: erikoistilojen ja -asennusten vaatimukset. Aurinkosähköiset tehonsyöttöjärjestelmät Pienjännitesähköasennukset. Osa 7-713: Erikoistilojen ja -asennusten vaatimukset. Kalusteet Pienjännitesähköasennukset. Osa 7-714: Erikoistilojen ja -asennusten vaatimukset. Ulkovalaistusasennukset Pienjännitesähköasennukset. Osa 7-715: erikoistilojen ja -asennusten vaatimukset. Pienoisjännitteiset valaistusjärjestelmät Pienjännitesähköasennukset. Osa 7-717: Erikoistilojen ja -asennusten vaatimukset. Liikkuvat tai siirrettävät laitteistot Pienjännitesähköasennukset. Osa 7-721: Erikoistilojen ja -asennusten vaatimukset. Matkailuajoneuvojen sähköasennukset Pienjännitesähköasennukset. Osa 7-740: Erikoistilojen ja -asennusten vaatimukset. Huvipuistojen, tivolien ja sirkusten huvilaitteiden, myyntikojujen ja vastaavien tilapäiset sähköasennukset Pienjännitesähköasennukset. Osa 7-753: Erikoistilojen ja -asennusten vaatimukset. Lämmitysjärjestelmät Pienjännitesähköasennukset. Osa 8-801: Eräitä asennuksia koskevat täydentävät vaatimukset. Jakeluverkot Pienjännitesähköasennukset. Osa 8-802: Eräitä asennuksia koskevat täydentävät vaatimukset. Sähköasennusten korjaus-, muutos- ja laajennustyöt Pienjännitesähköasennukset. Osa 8-803: Eräitä asennuksia koskevat täydentävät vaatimukset. Sähkölaitekorjaamot ja laboratoriot Pienjännitesähköasennukset. Osa 8-804: Eräitä asennuksia koskevat täydentävät vaatimukset. Kuivat, kosteat ja märät tilat sekä ulkotilat Pienjännitesähköasennukset. Osa 8-810: Eräitä asennuksia koskevat täydentävät vaatimukset. Jakokeskukset Pienjännitesähköasennukset. Osa 8-812: Eräitä asennuksia koskevat täydentävät vaatimukset. Pistoliittimien asennus ja käyttö Pienjännitesähköasennukset. Osa 8-813: Eräitä asennuksia koskevat täydentävät vaatimukset. Pistokytkimien valinta ja asennus Pienjännitesähköasennukset. Osa Eräitä asennuksia koskevat täydentävät vaatimukset. Kaapelien asentaminen maahan tai veteen 8

9 SFS Pienjännitesähköasennukset. Osa 5-55: Sähkölaitteiden valinta ja asentaminen. Muut sähkölaitteet Määritelmä ( ) en safety services fi turvajärjestelmät Rakennuksen järjestelmät, jotka ovat välttämättömiä henkilöiden turvallisuuden takia ympäristöön ja materiaaleihin kohdistuvia vahinkojen välttämiseksi. 9

10 Esimerkkejä turvajärjestelmistä ovat turvavalaistus, (poistumisvalaistus) palopumput pelastuskäyttöön tarkoitetut hissit hälytysjärjestelmät, kuten palo-, savu-, häkä- ja murtohälytysjärjestelmät evakuointijärjestelmät savunpoistojärjestelmät välttämättömät lääkintälaitteet. 10

11 556 Turvajärjestelmät (n. 4 sivua) Yleiset vaatimukset Kulutuslaitteiden syötöt Erityisvaatimukset Kytkinlaitteet Sähkönsyöttöjärjestelmät Johtojärjestelmät Turvavalaistuspiirit 11

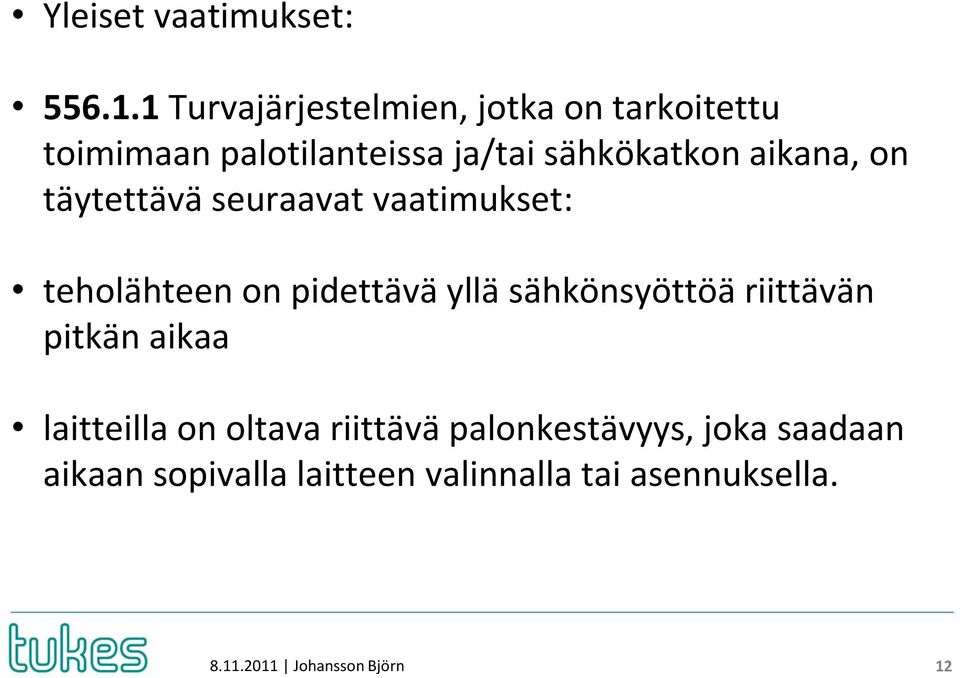

12 Yleiset vaatimukset: Turvajärjestelmien, jotka on tarkoitettu toimimaan palotilanteissa ja/tai sähkökatkon aikana, on täytettävä seuraavat vaatimukset: teholähteen on pidettävä yllä sähkönsyöttöä riittävän pitkän aikaa laitteilla on oltava riittävä palonkestävyys, joka saadaan aikaan sopivalla laitteen valinnalla tai asennuksella. 12

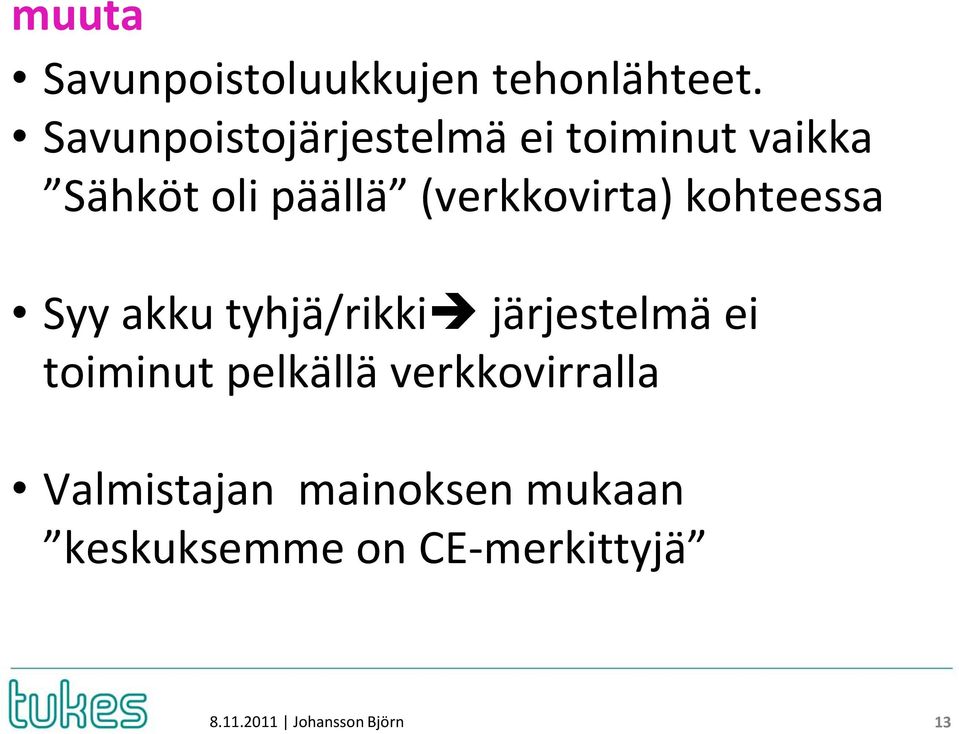

13 muuta Savunpoistoluukkujen tehonlähteet. Savunpoistojärjestelmä ei toiminut vaikka Sähköt oli päällä (verkkovirta) kohteessa Syy akku tyhjä/rikki järjestelmä ei toiminut pelkällä verkkovirralla Valmistajan mainoksen mukaan keskuksemme on CE-merkittyjä 13

14 pren Ohjauskeskukset tulee vasta vuoden 2012 alussa (?) Laki pelastustoimen laitteista voimaan 2007 SFS-EN Savunhallintajärjestelmät. Osa 10: Tehon lähteet (vahvistettu v. 2006, EN versio 2005) Rakennus valmistui vuonna

15 Vuonna 2002 valmistuneessa rakennuksessa voitu soveltaa joko sähkötarkastuskeskuksen julkaisua A 2-94 (==> ) tai Standardia SFS 6000: Pienjännitesähköasennukset 1999 ( ==>). Molemmissa kuitenkin suunnilleen sama teksti Turvasyöttöjärjestelmän virtapiirit eivät saa olla riippuvaisia muista virtapiireistä Sähkövika tai mikä tahansa tapahtuma tai muutos yhdessä järjestelmässä ei saa vaikuttaa toisen järjestelmän oikeaan toimintaan. 15

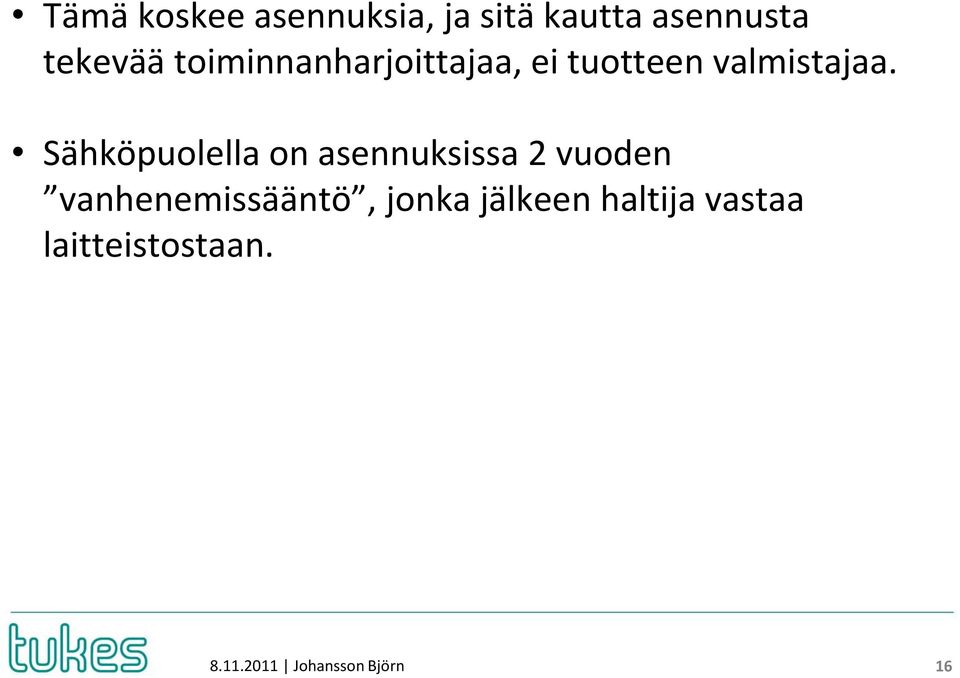

16 Tämä koskee asennuksia, ja sitä kautta asennusta tekevää toiminnanharjoittajaa, ei tuotteen valmistajaa. Sähköpuolella on asennuksissa 2 vuoden vanhenemissääntö, jonka jälkeen haltija vastaa laitteistostaan. 16

17 Kiitos 17
