(1A) Rakennuksen ulkonurkkien puutteellinen routasuojaus

Koko: px

Aloita esitys sivulta:

Download "(1A) Rakennuksen ulkonurkkien puutteellinen routasuojaus"

Anne Toivonen
8 vuotta sitten
Katselukertoja:

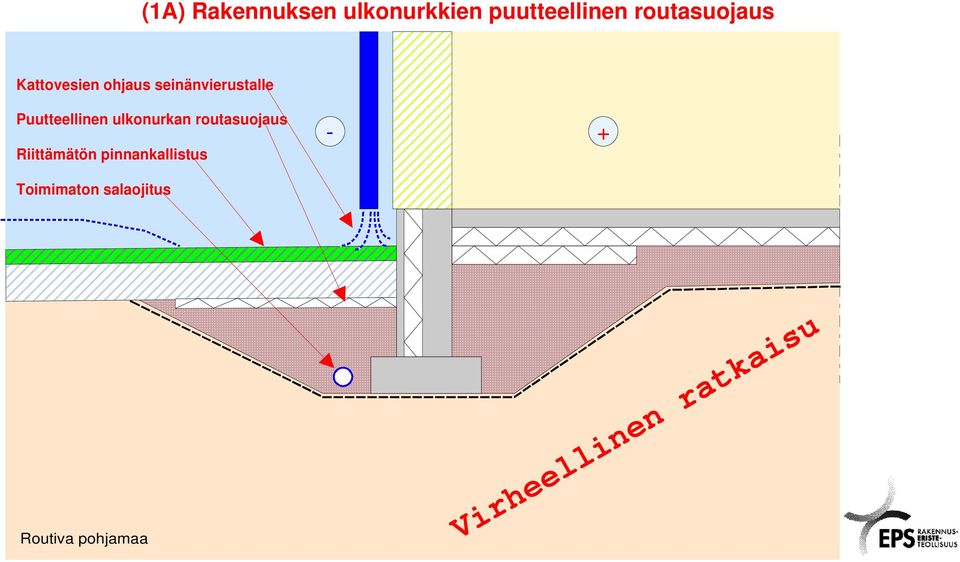

2 (1A) Rakennuksen ulkonurkkien puutteellinen routasuojaus Kattovesien ohjaus seinänvierustalle Puutteellinen ulkonurkan routasuojaus Riittämätön pinnankallistus Toimimaton salaojitus Virheellinen ratkaisu

Puutteellinen ulkonurkan routasuojaus Riittämätön

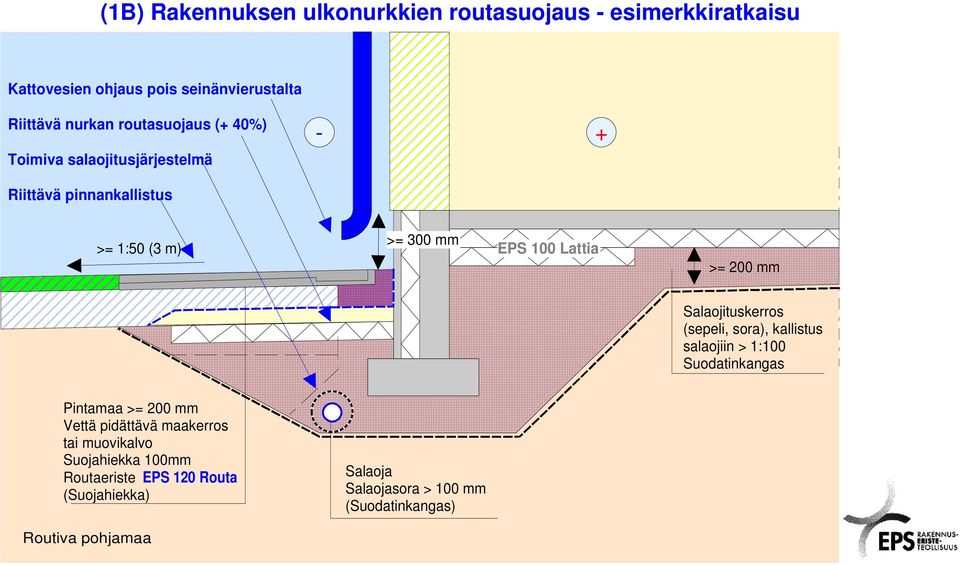

3 (1B) Rakennuksen ulkonurkkien routasuojaus esimerkkiratkaisu Kattovesien ohjaus pois seinänvierustalta Riittävä nurkan routasuojaus ( 40%) Toimiva salaojitusjärjestelmä Riittävä pinnankallistus >= 1:50 (3 m) >= 300 mm EPS 100 Lattia >= 200 mm Salaojituskerros (sepeli, sora), kallistus salaojiin > 1:100 Suodatinkangas Pintamaa >= 200 mm Vettä pidättävä maakerros tai muovikalvo Suojahiekka 100mm Routaeriste EPS 120 Routa (Suojahiekka) Salaoja Salaojasora > 100 mm (Suodatinkangas)

mm Salaojituskerros (sepeli, sora), kallistus salaojiin > 1:100 Suodatinkangas Pintamaa >= 200 mm Vettä pidättävä

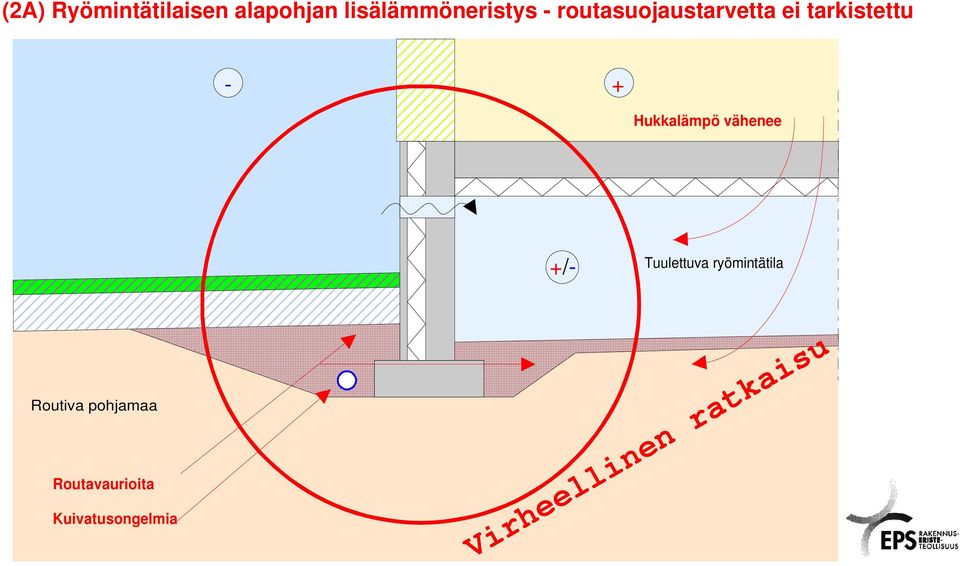

4 (2A) Ryömintätilaisen alapohjan lisälämmöneristys routasuojaustarvetta ei tarkistettu Hukkalämpö vähenee / Tuulettuva ryömintätila Routavaurioita Kuivatusongelmia Virheellinen ratkaisu

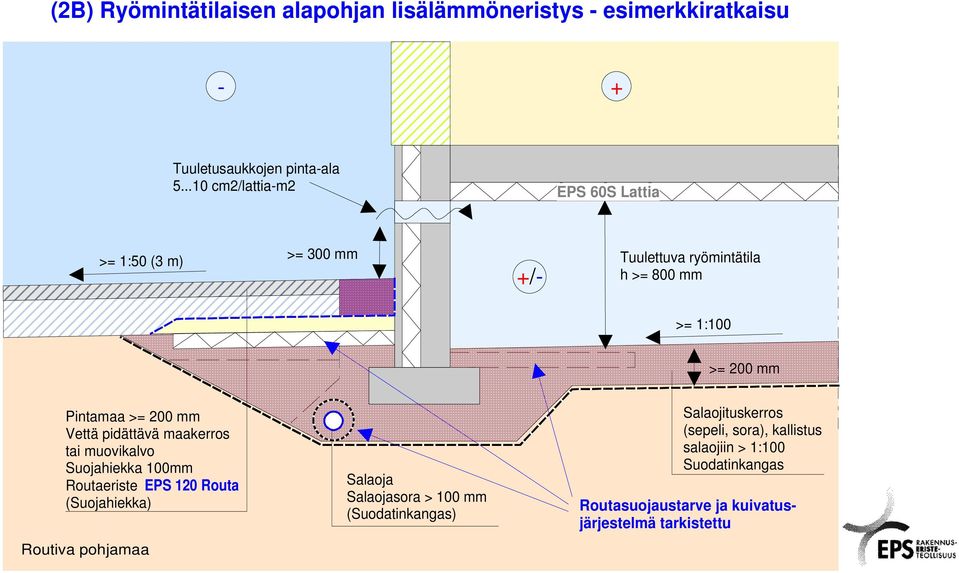

5 (2B) Ryömintätilaisen alapohjan lisälämmöneristys esimerkkiratkaisu Tuuletusaukkojen pintaala cm2/lattiam2 EPS 60S Lattia >= 1:50 (3 m) >= 300 mm / Tuulettuva ryömintätila h >= 800 mm >= 1:100 >= 200 mm Pintamaa >= 200 mm Vettä pidättävä maakerros tai muovikalvo Suojahiekka 100mm Routaeriste EPS 120 Routa (Suojahiekka) Salaoja Salaojasora > 100 mm (Suodatinkangas) Salaojituskerros (sepeli, sora), kallistus salaojiin > 1:100 Suodatinkangas Routasuojaustarve ja kuivatusjärjestelmä tarkistettu

200 mm Vettä pidättävä maakerros tai muovikalvo Suojahiekka 100mm Routaeriste EPS 120 Routa (Suojahiekka) Salaoja Salaojasora

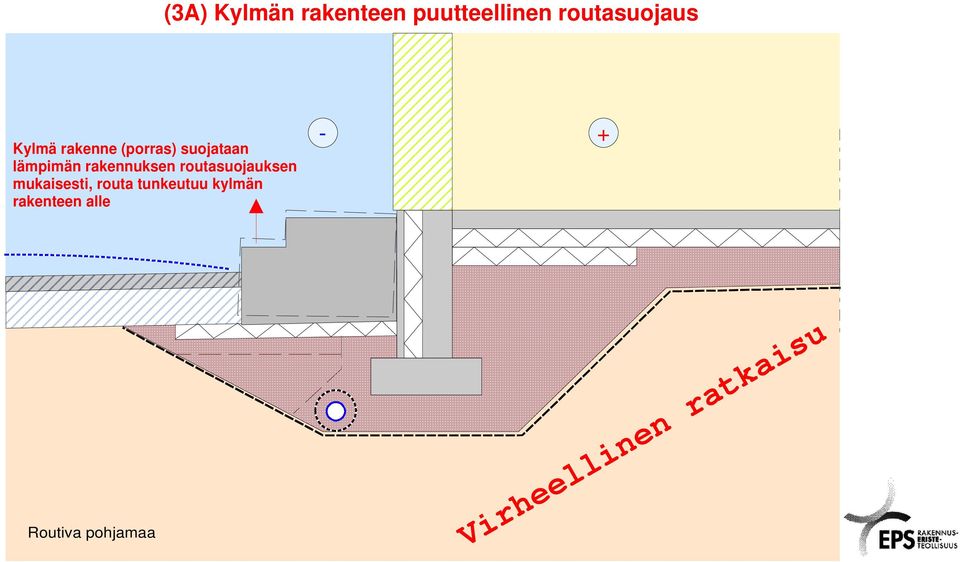

6 (3A) Kylmän rakenteen puutteellinen routasuojaus Kylmä rakenne (porras) suojataan lämpimän rakennuksen routasuojauksen mukaisesti, routa tunkeutuu kylmän rakenteen alle Virheellinen ratkaisu

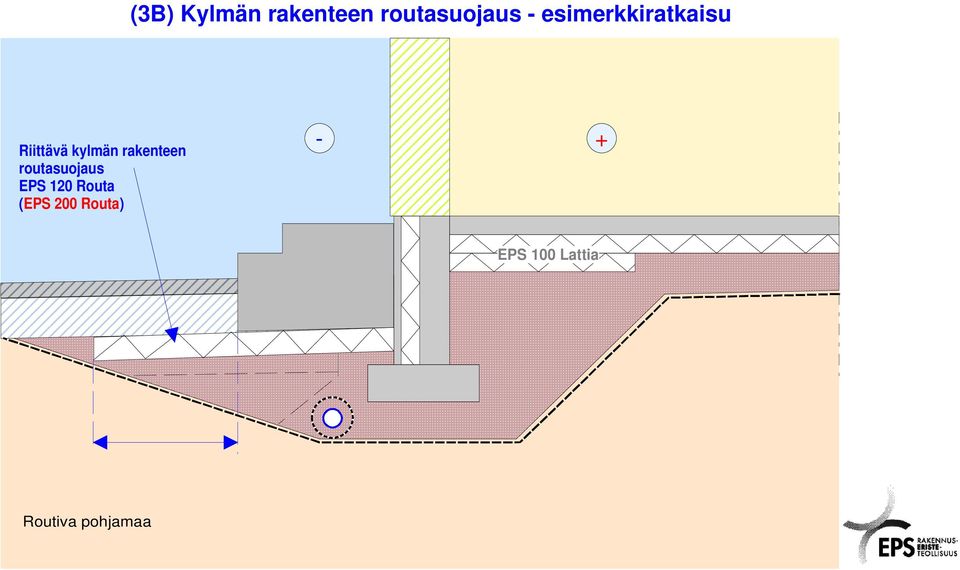

7 (3B) Kylmän rakenteen routasuojaus esimerkkiratkaisu Riittävä kylmän rakenteen routasuojaus EPS 120 Routa (EPS 200 Routa) EPS 100 Lattia

8 (4A) Salaojakaivon puutteellinen routasuojaus Routa tunkeutuu syvälle puutteellisesti eristetyn kaivon kautta t = 0 oc Virheellinen ratkaisu

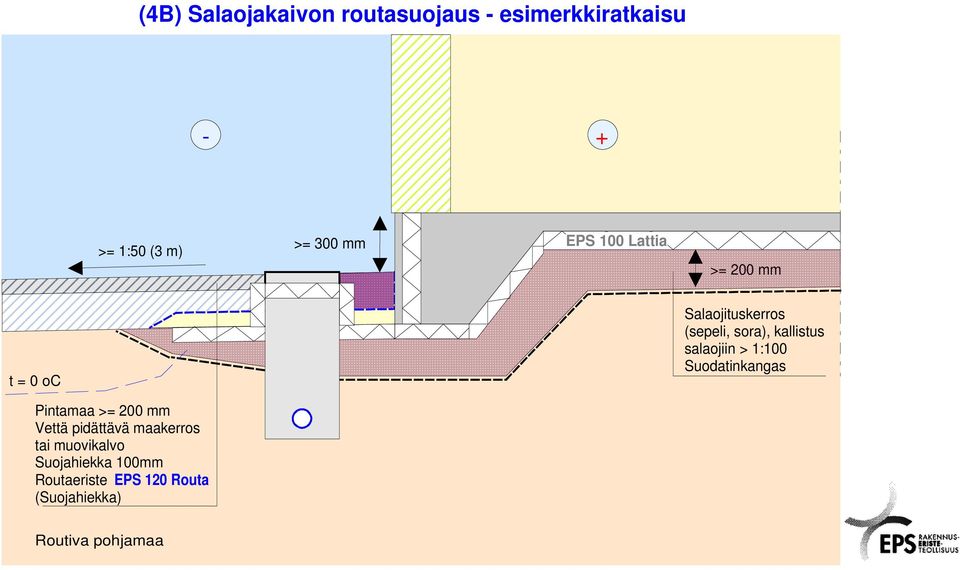

9 (4B) Salaojakaivon routasuojaus esimerkkiratkaisu >= 1:50 (3 m) >= 300 mm EPS 100 Lattia >= 200 mm t = 0 oc Salaojituskerros (sepeli, sora), kallistus salaojiin > 1:100 Suodatinkangas Pintamaa >= 200 mm Vettä pidättävä maakerros tai muovikalvo Suojahiekka 100mm Routaeriste EPS 120 Routa (Suojahiekka)

kallistus salaojiin > 1:100 Suodatinkangas Pintamaa >= 200 mm Vettä

10 (5A) Siirtymäkiilat puuttuvat jyrkkä routanousuero Perustusten routasuojaus oikein, siirtymäkiilat puuttuvat Rakennuksen korkeusasema liian alhaalla Ulkopuolinen maanpinta tasainen > Jyrkkä routanousuero, lammikoituminen seinustalle Virheellinen ratkaisu Erittäin routiva pohjamaa

korkeusasema liian alhaalla Ulkopuolinen maanpinta tasainen > Jyrkkä

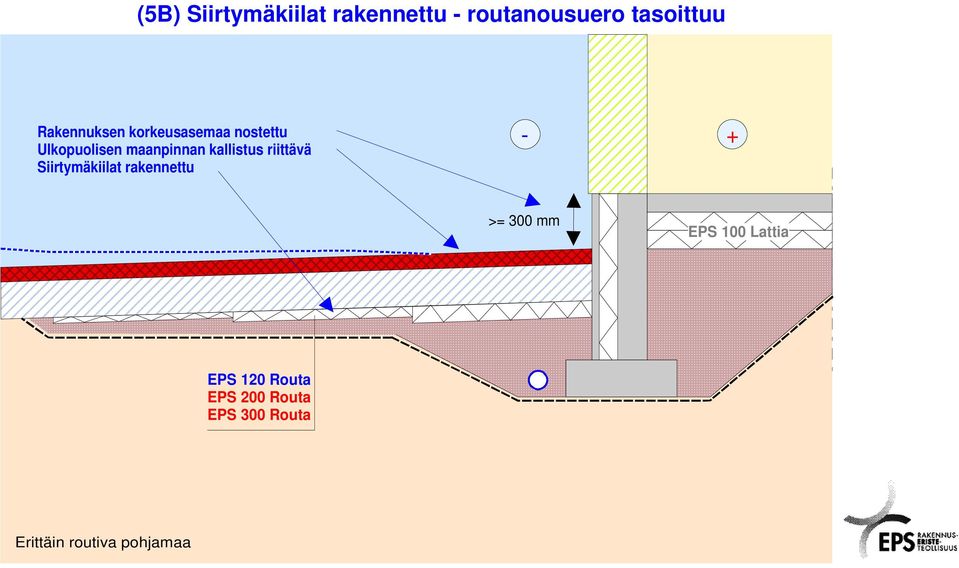

11 (5B) Siirtymäkiilat rakennettu routanousuero tasoittuu Rakennuksen korkeusasemaa nostettu Ulkopuolisen maanpinnan kallistus riittävä Siirtymäkiilat rakennettu >= 300 mm EPS 100 Lattia EPS 120 Routa EPS 200 Routa EPS 300 Routa Erittäin routiva pohjamaa

kallistus riittävä Siirtymäkiilat rakennettu >= 300 mm EPS 100

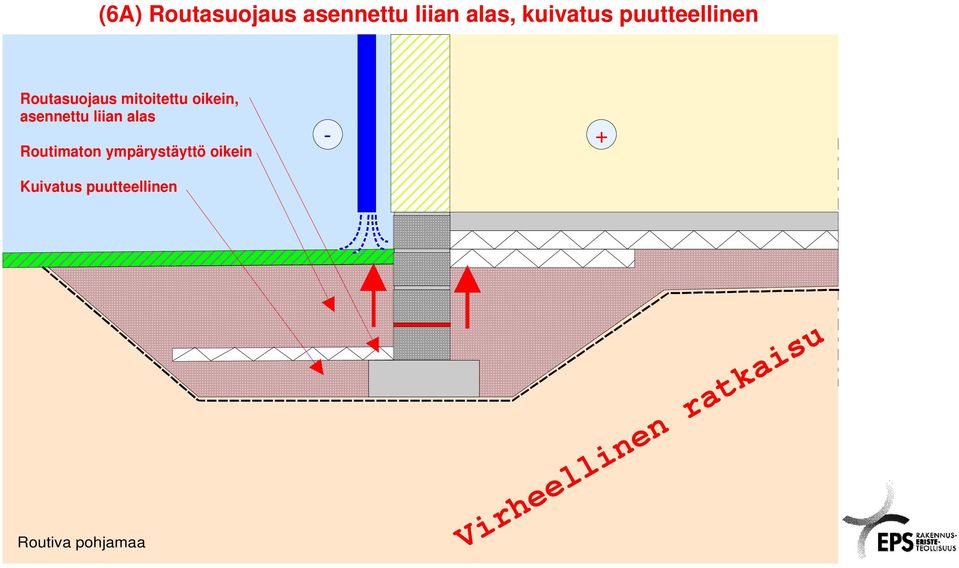

12 (6A) Routasuojaus asennettu liian alas, kuivatus puutteellinen Routasuojaus mitoitettu oikein, asennettu liian alas Routimaton ympärystäyttö oikein Kuivatus puutteellinen Virheellinen ratkaisu

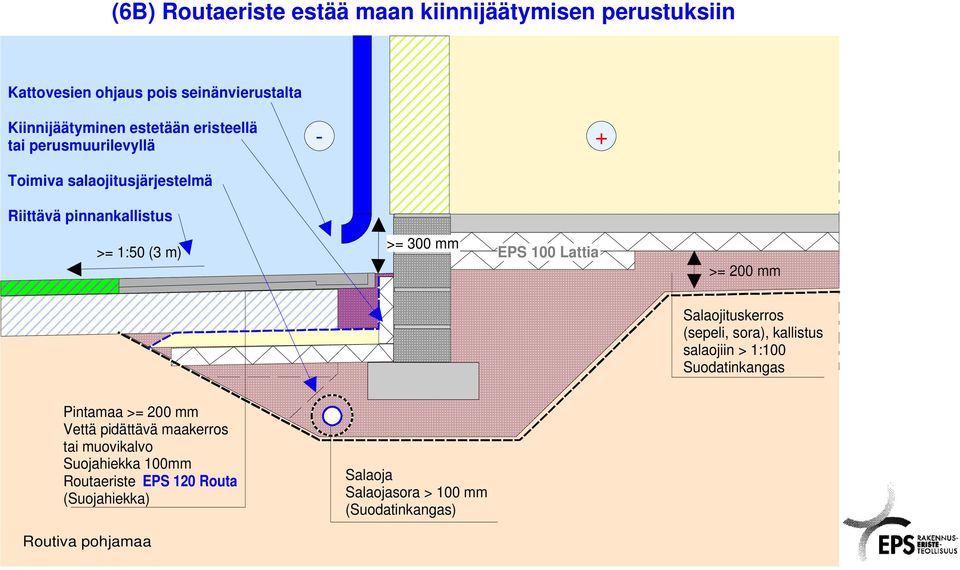

13 (6B) Routaeriste estää maan kiinnijäätymisen perustuksiin Kattovesien ohjaus pois seinänvierustalta Kiinnijäätyminen estetään eristeellä tai perusmuurilevyllä Toimiva salaojitusjärjestelmä Riittävä pinnankallistus >= 1:50 (3 m) >= 300 mm EPS 100 Lattia >= 200 mm Salaojituskerros (sepeli, sora), kallistus salaojiin > 1:100 Suodatinkangas Pintamaa >= 200 mm Vettä pidättävä maakerros tai muovikalvo Suojahiekka 100mm Routaeriste EPS 120 Routa (Suojahiekka) Salaoja Salaojasora > 100 mm (Suodatinkangas)

Lattia >= 200 mm Salaojituskerros (sepeli, sora), kallistus salaojiin > 1:100 Suodatinkangas Pintamaa >= 200 mm Vettä

14 (7A) Routiva pihaalue päällystetään tarkistamatta alusrakennetta Epätasainen routanousu rikkoo rakenteen Lumi Lumi Routaraja (t=0 oc) Virheellinen ratkaisu

15 (7B) Routiva pihaalue päällystetään esimerkkiratkaisu Lumi Lumi Routaraja (t=0 oc) Riittävät rakennekerrokset Routaeriste EPS 120 Routa EPS 200 Routa EPS 300 Routa Salaojitus tarvittaessa
