>> Talonrakennus mallipiirustuksia
|
|
- Kaisa Heikkinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 >> Talonrakennus mallipiirustuksia
2 SISÄLLYSLUETTELO puh wwwfoamitfi 1 MAANVASTAISET RAKENTEET AP101 AP102 AP201 DET101 DET102 DET103 KS101 KS201 MAANVARAINEN ALAPOHJA MAANVARAINEN ALAPOHJA, VARUSTETTU RADONSUOJAUSKALVOLLA ALUSTATILAN MAAPOHJAN LÄMMÖNERISTYS JA SALAOJITUSKERROS MATALAPERUSTUKSEN VIERUS- JA ALUSTÄYTTÖ REUNAVAHVISTETUN LAATAN VIERUS- JA ALUSTÄYTTÖ, LÄMMIN TILA REUNAVAHVISTETUN LAATAN VIERUS- JA ALUSTÄYTTÖ, KYLMÄ VARASTOTILA KELLARIN SEINÄN ULKOPUOLINEN LÄMMÖNERISTYS JA SALAOJITUS VAAHTOLASIMURSKEELLA KELLARIN SEINÄN ULKOPUOLINEN LÄMMÖNERISTYS JA SALAOJITUS VAAHTOLASIMURSKEELLA TÄYTETYILLÄ SUODATINKANGASPUTKILLA 2 VÄLIPOHJAT VP101 VP201 VP301 VP401 MÄRKÄTILAN LATTIALÄMMITETYN VÄLIPOHJAN LÄMMÖNERISTYS / PALKKIVÄLIEN TÄYTTÖ LATTIALÄMMITYKSELLÄ TAI -JÄÄHDYTYKSELLÄ ALALAATTAPALKISTO, PUTKET ASENNETTU BETONILAATTAAN VANHAN PUUVÄLIPOHJAN TÄYTTÖ VAAHTOLASIMURSKEELLA VÄESTÖSUOJAN YLÄPOHJAN TÄYTTÖ VAAHTOLASIMURSKEELLA 3 YLÄPOHJAT YP101 YP102 YP103 YP104 YP105 YP106 YP201 YP202 YP301 YP302 YP303 YP401 YP501 YP601 YP602 YP701 LOIVA YLÄPOHJA, KATTEEN ALUSTANA KEVYTSORABETONILAATAT LOIVA YLÄPOHJA, KATTEEN ALUSTANA BETONILAATTA LOIVA YLÄPOHJA, KATTEEN ALUSTANA KEVYTSORABETONILAATAT, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI-, KOVA MINERAALIVILLA TAI VAAHTOLASILEVYERISTE LOIVA YLÄPOHJA, KATTEEN ALUSTANA BETONILAATTA, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE HENKILÖLIIKENTEEN KUORMITTAMA TERASSI TAI PARVEKE, PINTAMATERIAALINA BETONILAATAT TAI KIVEYS, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE KEVYESTI LIIKENNÖITY TERASSI TAI PIHAKANSI, PINTAMATERIAALINA ASFALTOINTI, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE LOIVA YLÄPOHJA, KÄÄNNETTY VESIKATTORAKENNE (KATOLLA AINOASTAAN SATUNNAISTA HENKILÖLIIKENNETTÄ) LOIVA YLÄPOHJA, KÄÄNNETTY VESIKATTORAKENNE, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE (KATOLLA AINOASTAAN SATUNNAISTA HENKILÖLIIKENNETTÄ) HENKILÖLIIKENTEEN KUORMITTAMA TERASSI TAI PARVEKE, KÄÄNNETTY RAKENNE, PINTAMATERIAALINA BETONILAATTAAN KIINNITETTY LAATOITUS LIIKENNÖITY PIHAKANSI, KÄÄNNETTY RAKENNE, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE (AINOASTAAN KEVYTTÄ AJONEUVOLIIKENNETTÄ) KEVYESTI LIIKENNÖITY PIHAKANSI, KÄÄNNETTY RAKENNE, PINTAMATERIAALINA BETONILAATAT TAI KIVEYS (AINOASTAAN SATUNNAISTA KEVYTTÄ AJONEUVOLIIKENNETTÄ) LOIVA YLÄPOHJA, KÄÄNNETTY VIHERKATTORAKENNE, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE (KATOLLA AINOASTAAN SATUNNAISTA HENKILÖLIIKENNETTÄ) LOIVA YLÄPOHJA, VANHAN VESIKATON LISÄLÄMMÖNERISTYS JA KALLISTUSKORJAUS, VESIKATTEEN ALUSTANA KEVYTSORABETONIKATELAATAT VANHAN TERÄSBETONIPALKKIRAKENTEISEN YLÄPOHJAN LÄMMÖNERISTYS VAAHTOLASIMURSKEELLA (SOVELTUU MYÖS P1- JA P2-PALOLUOKAN RAKENNUKSIIN) VANHAN TERÄSBETONIPALKKIRAKENTEISEN YLÄPOHJAN LÄMMÖNERISTYS SOLUMUOVIERISTEELLÄ JA VAAHTOLASIMURSKEELLA (SOVELTUU MYÖS P1- JA P2-PALOLUOKAN RAKENNUKSIIN) VANHAN PUU- TAI TERÄSPALKKIRAKENTEISEN YLÄPOHJAN LÄMMÖNERISTYS VAAHTOLASIMURSKEELLA (SOVELTUU MYÖS P1- JA P2-PALOLUOKAN RAKENNUKSIIN) 4 PIHARAKENTEET PR101 PR102 ASFALTOITAVIEN PIHA-ALUEIDEN MAARAKENNEKERROKSET BETONILAATOITUKSELLA TAI KIVEYKSELLÄ PÄÄLLYSTETTYJENLIIKENNÖITYJEN PIHA-ALUEIDEN MAARAKENNEKERROKSET
3 MAANVASTAISET RAKENTEET puh wwwfoamitfi MAANVARAINEN ALAPOHJA AP 101 Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Lattian reunoilla ja läpivientien kohdilla erotuskerroksena noin 5 mm paksu solumuovikaista Betonilaatassa lattialämmitysputket tai -kaapelit tarvittaessa LVIS-suunnitelmien mukaan 50 mm EPS-, PS-, PUR-, PIR-solumuovieristelevyt tai vaahtolasieristelevy Eristelevyt toimivat erotuskerroksena ja diffuusiokatkona Lattian reunojen ilmatiivistys esimerkiksi perusmuurin sisäpinnalle kiinnitetyllä ja betonilaatan alle limitetyllä bitumikermillä valmistajan ohjeiden mukaan Lämmöneriste- ja salaojituskerros, FOAMIT 20 vaahtolasimurske #1020 mm tai FOAMIT 30 vaahtolasimurske # 2030 mm Eristekerroksessa tarvittaessa salaojitus sekä radontuuletus rakenne- ja LVI-suunnitelmien mukaan Suodatinkangas (ainoastaan hienorakeisen maa-aineksen kohdalla) Perusmaa, täyttömaa tai kallio Pinnan kallistus salaojia kohti siten, että lattian alle ei jää tiiviiden maakerrosten muodostamia vettä kerääviä painanteita keskimääräisestä paksuudesta (): 200 mm 300 mm 400 mm 500 mm 600 mm Reuna-alue: 0,26 0,21 0,18 0,15 0,13 Sisäalue: 0,21 0,18 0,15 0,13 0,12 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,105 W/mK ja täydentävän solumuovieristeen lämmönjohtavuutena arvoa ( design) arvoa 0,036 W/mK ja lisäksi maaperälle kallion lämmönvastusta
4 MAANVASTAISET RAKENTEET puh wwwfoamitfi MAANVARAINEN ALAPOHJA, VARUSTETTU RADONSUOJAUSKALVOLLA AP 102 Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Lattian reunoilla ja läpivientien kohdilla erotuskerroksena noin 5 mm paksu solumuovikaista Betonilaatassa lattialämmitysputket tai -kaapelit tarvittaessa LVIS-suunnitelmien mukaan Huom! Betonilaatan alla oleva vesihöyrytiivis radonsuojauskalvo on huomioitava rakennustyönaikaisessa kosteudenhallinnassa ja betonirakenteen edellyttämässä kuivumisajassa Radonsuojauskalvo, muovi- / metallilaminaattikalvo Läpivientien ja liitoskohtien tiivistys materiaalitoimittajan ohjeiden mukaan Kalvo toimii erotuskerroksena ja lisäksi eristyskerroksena maaperän radonkaasulle sekä kosteudelle Lämmöneriste- ja salaojituskerros, FOAMIT 20 vaahtolasimurske #1020 mm tai FOAMIT 30 vaahtolasimurske # 2030 mm Eristekerroksessa salaojitus sekä radontuuletus rakenne- ja LVI-suunnitelmien mukaan Suodatinkangas (ainoastaan hienorakeisen maa-aineksen kohdalla) Perusmaa, täyttömaa tai kallio Pinnan kallistus salaojia kohti siten, että lattian alle ei jää tiiviiden maakerrosten muodostamia vettä kerääviä painanteita keskimääräisestä paksuudesta (): 200 mm 300 mm 400 mm 500 mm 600 mm Reuna-alue: 0,41 0,29 0,23 0,19 0,16 Sisäalue: 0,30 0,23 0,19 0,16 0,14 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( maaperälle kallion lämmönvastusta design) arvoa 0,105 W/mK ja

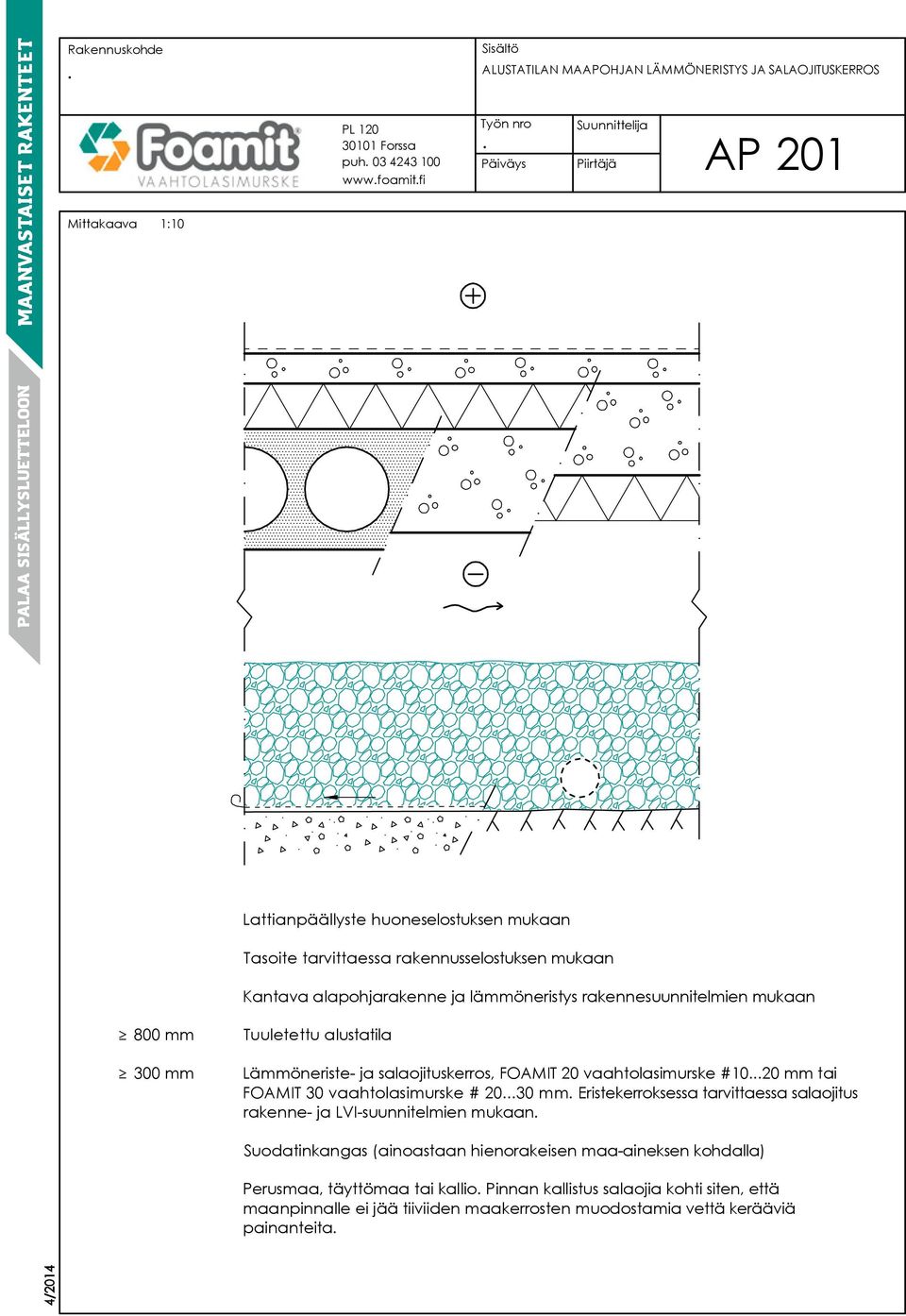

5 MAANVASTAISET RAKENTEET puh wwwfoamitfi ALUSTATILAN MAAPOHJAN LÄMMÖNERISTYS JA SALAOJITUSKERROS AP 201 Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan Kantava alapohjarakenne ja lämmöneristys rakennesuunnitelmien mukaan 800 mm 300 mm Tuuletettu alustatila Lämmöneriste- ja salaojituskerros, FOAMIT 20 vaahtolasimurske #1020 mm tai FOAMIT 30 vaahtolasimurske # 2030 mm Eristekerroksessa tarvittaessa salaojitus rakenne- ja LVI-suunnitelmien mukaan Suodatinkangas (ainoastaan hienorakeisen maa-aineksen kohdalla) Perusmaa, täyttömaa tai kallio Pinnan kallistus salaojia kohti siten, että maanpinnalle ei jää tiiviiden maakerrosten muodostamia vettä kerääviä painanteita
6 MAANVASTAISET RAKENTEET 1:20 Betoni- tai harkkorakenteinen sokkeli- ja perustusrakenne rakennesuunnitelmien mukaan Vedeneristys kohdekohtaisten vaatimusten mukaan Sepelikaista tms FOAMIT vaahtolasimurske puh wwwfoamitfi MATALAPERUSTUKSEN VIERUS- JA ALUSTÄYTTÖ DET 101 Ulkoseinä rakenesuunnitelmien mukaan Liitoskohdan ilmatiivistys rakennesuunnitelmien mukaan EPS-, PS-, PUR- tai PIRsolumuovieristelevy 50 mm AP101 FOAMIT vaahtolasimurske Salaoja Suodatinkangas N3 Perustuksen alla sepeliä # 616 mm Perusmaan pinta tasataan siten, että se viettää salaojia kohtia eikä lattian alle jää tiiviiden maakerrosten muodostamia vettä kerääviä painanteita
7 MAANVASTAISET RAKENTEET 1:20 puh wwwfoamitfi REUNAVAHVISTETUN LAATAN VIERUS- JA ALUSTÄYTTÖ LÄMMIN TILA DET 102 Betoni- tai harkkorakenteinen sokkeli- ja perustusrakenne rakennesuunnitelmien mukaan Vedeneristys kohdekohtaisten vaatimusten mukaan Sepelikaista tms Ulkoseinä rakenesuunnitelmien mukaan Liitoskohdan ilmatiivistys rakennesuunnitelmien mukaan Reunavahvistettu betonilaattarakenne rakennesuunnitelmien mukaan Salaoja FOAMIT vaahtolasimurske, voidaan käyttää kevennysperustuksena, jolloin murskepaksuus mitoitetaan kohdekohtaisesti EPS-, PS-, PUR- tai PIRsolumuovieristelevy 50 mm Suodatinkangas N3 Perusmaan pinta tasataan siten, että se viettää salaojia kohtia eikä lattian alle jää tiiviiden maakerrosten muodostamia vettä kerääviä painanteita

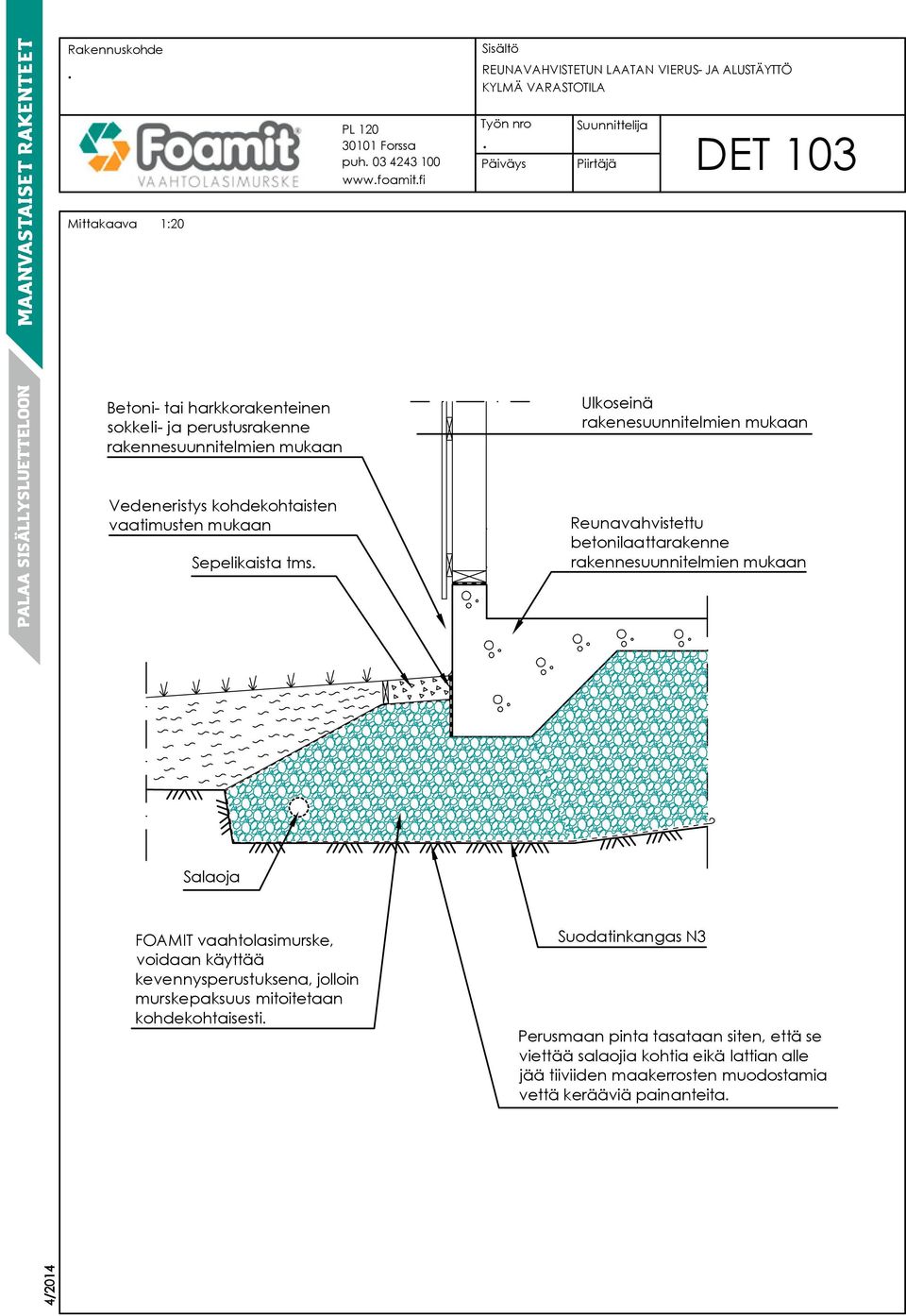

8 MAANVASTAISET RAKENTEET 1:20 puh wwwfoamitfi REUNAVAHVISTETUN LAATAN VIERUS- JA ALUSTÄYTTÖ KYLMÄ VARASTOTILA DET 103 Betoni- tai harkkorakenteinen sokkeli- ja perustusrakenne rakennesuunnitelmien mukaan Vedeneristys kohdekohtaisten vaatimusten mukaan Sepelikaista tms Ulkoseinä rakenesuunnitelmien mukaan Reunavahvistettu betonilaattarakenne rakennesuunnitelmien mukaan Salaoja FOAMIT vaahtolasimurske, voidaan käyttää kevennysperustuksena, jolloin murskepaksuus mitoitetaan kohdekohtaisesti Suodatinkangas N3 Perusmaan pinta tasataan siten, että se viettää salaojia kohtia eikä lattian alle jää tiiviiden maakerrosten muodostamia vettä kerääviä painanteita
9 MAANVASTAISET RAKENTEET puh wwwfoamitfi KELLARIN SEINÄN ULKOPUOLINEN LÄMMÖNERISTYS JA SALAOJITUS VAAHTOLASIMURSKEELLA KS 101 Perusmaa, kallio tai tiivistetty täyttömaa Kaivannon luiskaus maalajin ja pohjarakennesuunnitelmien mukaan Lämmöneriste- ja salaojituskerros, FOAMIT 30 vaahtolasimurske #2030 mm Eristekerroksen alaosassa salaojitus rakenne- ja LVI-suunnitelmien mukaan Eristekerroksen yläosassa muovikalvo tai muu eristekerros estämässä maa-ainesten sekoittumisen ja vajovesien valumisen vaahtolasimurskekerrokseen Vedeneristys Bitumikermi-, bitumiemulsiomassa-, PU-elastomeerieristys, perusmuurilevy tai muu vedeneristys rakennesuunnitelmien mukaan Vedeneristyksen suojaus tarvittaessa suodatinkankaalla tms tavalla Kantava seinärakenne rakennesuunnitelmien mukaan keskimääräisestä paksuudesta (): 600 mm 700 mm 800 mm 900 mm 1000 mm Reuna-alue: 0,33 0,29 0,26 0,23 0,21 (alle 1,0 m syvyydellä maanpinnasta) Sisäalue: 0,29 0,26 0,23 0,21 0,19 (yli 1, 0 m syvyydellä maanpinnasta) U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( perusmuurin ulkopuoliselle maaperälle kallion lämmönvastusta design) arvoa 0,23 W/mK ja
10 MAANVASTAISET RAKENTEET puh wwwfoamitfi KELLARIN SEINÄN ULKOPUOLINEN LÄMMÖNERISTYS JA SALAOJITUS VAAHTOLASIMURSKEELLA TÄYTETYILLÄ SUODATINKANGASPUTKILLA KS 201 Perusmaa, kallio tai tiivistetty täyttömaa Kaivannon luiskaus maalajin ja pohjarakennesuunnitelmien mukaan 600 mm Vanha routimaton kaivumaa tai tiivistetty täyttömaa ~400 mm Lämmöneriste- ja salaojituskerros, FOAMIT 30 vaahtolasimurskeella #2030 mm täytetyt FOAMIT suodatinkangasputket Ø400 mm Suodatinkangasputkien yläreunassa työnaikainen ripustus/tuenta Seinän alaosassa salaojitus rakenne- ja LVI-suunnitelmien mukaan Suodatinkangasputkien yläpäähän asennetaan muovikalvo tai muu eristekerros estämään maa-ainesten sekoittumisen ja vajovesien valumisen suodatinkangasputkien sisään Vedeneristys Bitumikermi-, bitumiemulsiomassa-, PU-elastomeerieristys, perusmuurilevy tai muu vedeneristys rakennesuunnitelmien mukaan Vedeneristyksen suojaus tarvittaessa suodatinkankaalla tms tavalla Kantava seinärakenne rakennesuunnitelmien mukaan Lämmönläpäisykerroin (U-arvo, W/m²K): Reuna-alue (alle 1,0 m syvyydellä maanpinnasta): 0,41 Sisäalue (yli 1, 0 m syvyydellä maanpinnasta): 0,35 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( perusmuurin ulkopuoliselle maaperälle kallion lämmönvastusta design) arvoa 0,23 W/mK ja
11 VÄLIPOHJAT puh wwwfoamitfi MÄRKÄTILAN LATTIALÄMMITETYN VÄLIPOHJAN LÄMMÖNERISTYS / PALKKIVÄLIEN TÄYTTÖ VP 101 Vanha rakenne 1:50-0 Keraaminen laatoitus tai muu märkätilakäyttöön soveltuva lattianpäällyste huoneselostuksen mukaan Vedeneristys, sertifioitu massamainen vedeneriste 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Betonilaatassa lattialämmitysputket tai -kaapelit LVIS-suunnitelmien ja valmistajan ohjeiden mukaan Uuden betonilaatan mahdollinen ankkurointi vanhaan rakenteeseen rakennesuunnitelmien mukaan Erotuskerros, suodatinkangas Saumat limitetään vähintään 500 mm Vanha kantava teräs- tai teräsbetonirakenteinen alalaattapalkisto Palkkivälien täyttö ja lämmöneristys FOAMIT 20 vaahtolasimurskeella #1020 mm tai FOAMIT 30 vaahtolasimurskeella #2030 mm Huom! Rakenteen kantavuus on tarkastettava ja tarvittaessa rakennetta on vahvistettava muuttunutta kuormitusta vastaavaksi
12 VÄLIPOHJAT puh wwwfoamitfi LATTIALÄMMITYKSELLÄ TAI -JÄÄHDYTYKSELLÄ VARUSTETTU VANHA ALALAATTAPALKISTO, PUTKET ASENNETTU BETONILAATTAAN VP 201 Vanha rakenne Lattianpäällysten huoneselostuksen mukaan Lattiajäähdytyksen tapauksessa keraaminen laatoitus, alustaan liimattu sauvaparketti tai muu lattiajäähdytykseen soveltuva lattianpäällyste huoneselostuksen mukaan Seinä- ja lattialiittymät sekä läpiviennit ilmatiivistetään rakennesuunnitelmien mukaan Tasoite tarvittaessa rakennusselostuksen mukaan 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Lattian reunoilla ja läpivientien kohdilla erotuskerroksena noin 5 mm paksu solumuovikaista Betonilaatassa lattialämmitys- / jäähdytysputkisto LVIS-suunnitelmien ja valmistajan ohjeiden mukaan Uuden betonilaatan mahdollinen ankkurointi vanhaan rakenteeseen rakennesuunnitelmien mukaan Erotuskerros, suodatinkangas Saumat limitetään vähintään 500 mm Mahdolliset tärinä- ja ääneneristyskaistat tai -matot rakennesuunnitelmien mukaan Vanha kantava teräs- tai teräsbetonirakenteinen alalaattapalkisto Palkkivälien täyttö ja lämmöneristys FOAMIT 20 vaahtolasimurskeella #1020 mm tai FOAMIT 30 vaahtolasimurskeella #2030 mm Lattiajäähdytyksen tapauksessa vaahtolasimurskeen päälle asennetaan harkinnan mukaan vesihöyrytiivis solumuovitai vaahtolasierislevykerros Huom! Rakenteen kantavuus on tarkastettava ja tarvittaessa rakennetta on vahvistettava muuttunutta kuormitusta vastaavaksi
13 VÄLIPOHJAT puh wwwfoamitfi VANHAN PUUVÄLIPOHJAN TÄYTTÖ VAAHTOLASIMURSKEELLA VP 301 Vanha rakenne Uusi lauta- tai levylattiarakenne huoneselostuksen ja rakennesuunnitelmien mukaan Seinä- ja lattialiittymät sekä läpiviennit ilmatiivistetään rakennesuunnitelmien mukaan Lattialaudoituksen alla vesihöyryä läpäisevä ilmansulkukalvo Vanha kantava puu- tai teräspalkkirakenteinen välipohja Täytteenä ja äänenvaimennusmateriaalina FOAMIT 20 vaahtolasimurskeella #1020 mm Vaahtolasimurskekerroksen alla harkinnan mukaan suodatinkangas tai vesihöyryä läpäisevä ilmansulkukalvo Huom! Rakenteen kantavuus on tarkastettava ja tarvittaessa rakennetta on vahvistettava muuttunutta kuormitusta vastaavaksi Huom! Vanhan täytemateriaalin vaihtamisen vaikutukset rakenteen ääneneristävyyteen ja värähtelyominaisuuksiin on selvitettävä tapauskohtaisesti
14 VÄLIPOHJAT puh wwwfoamitfi VÄESTÖSUOJAN YLÄPOHJAN TÄYTTÖ VAAHTOLASIMURSKEELLA VP 401 Lattian pintarakenteet huoneselostuksen mukaan Seinä- ja lattialiittymät sekä läpiviennit ilmatiivistetään rakennesuunnitelmien mukaan Tasoite tarvittaessa rakennusselostuksen mukaan 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Erotuskerros, suodatinkangas N3 Saumat limitetään vähintään 500 mm Lämmöneristys FOAMIT 20 vaahtolasimurskeella #1020 mm tai FOAMIT 30 vaahtolasimurskeella #2030 mm Eristekerroksessa tarvittaessa radontuuletus rakenne- ja LVI-suunnitelmien mukaan 300 mm Kantava teräsbetonirakenne rakennesuunnitelmien mukaan
15 YLÄPOHJAT puh wwwfoamitfi LOIVA YLÄPOHJA, KATTEEN ALUSTANA KEVYTSORABETONILAATAT YP 101 Mahdollinen suojakiveys Vedeneristys VE 4080, kaksinkertainen kumibitumikermieristys, pintakermi sirotepintainen, alemman kermin kiinnitys alustaan kauttaaltaan kumibitumilla liimaamalla 60 mm Kevytsorabetonikatelaatat Kallistus-, tuuletus- ja lämmöneristekerros, FOAMIT 20 vaahtolasimurske #1020 mm Alipainetuulettimet ja räystään tuuletusraot rakennesuunnitelmien mukaan Höyrynsulku Kumibitumikermieristys, PE-muovikalvo tai muu höyrynsulku rakennnesuunnitelmien mukaan Kantava rakenne rakennesuunnitelmien mukaan keskimääräisestä paksuudesta (): 500 mm 600 mm 700 mm 800 mm 900 mm 1000 mm 1100 mm 0,19 0,16 0,14 0,12 0,11 0,10 0,09 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,105 W/mK
16 YLÄPOHJAT puh wwwfoamitfi LOIVA YLÄPOHJA, KATTEEN ALUSTANA BETONILAATTA YP 102 Mahdollinen suojakiveys Vedeneristys VE 4080, kaksinkertainen kumibitumikermieristys, pintakermi sirotepintainen, alemman kermin kiinnitys alustaan kumibitumilla pisteliimaamalla tai raitahitsaamalla ~40 mm Raudoittamaton betonilaatta, betonin lujuusluokka K15K20, pinta puuhierretty Kallistus-, tuuletus- ja lämmöneristekerros, FOAMIT 20 vaahtolasimurske #1020 mm Alipainetuulettimet ja räystään tuuletusraot rakennesuunnitelmien mukaan Höyrynsulku Kumibitumikermieristys, PE-muovikalvo tai muu höyrynsulku rakennnesuunnitelmien mukaan Kantava rakenne rakennesuunnitelmien mukaan keskimääräisestä paksuudesta (): 500 mm 600 mm 700 mm 800 mm 900 mm 1000 mm 1100 mm 0,19 0,16 0,14 0,12 0,11 0,10 0,08 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,105 W/mK
17 YLÄPOHJAT puh wwwfoamitfi LOIVA YLÄPOHJA, KATTEEN ALUSTANA KEVYTSORABETONILAATAT, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI-, KOVA MINERAALIVILLA TAI VAAHTOLASILEVYERISTE YP 103 Mahdollinen suojakiveys Vedeneristys VE 4080, kaksinkertainen kumibitumikermieristys, pintakermi sirotepintainen, alemman kermin kiinnitys alustaan kauttaaltaan kumibitumilla liimaamalla 60 mm Kevytsorabetonikatelaatat Kallistus-, tuuletus- ja lämmöneristekerros, FOAMIT 20 vaahtolasimurske #1020 mm Tuuletus rakennesuunnitelmien mukaan 200 mm EPS-, PS-, PF-, PUR- tai PIR-solumuovieriste, kova mineraalivilla, tyhjiöeristepaneelit, tai vaahtolasieristelevyt Höyrynsulku Kumibitumikermieristys, PE-muovikalvo tai muu höyrynsulku rakennnesuunnitelmien mukaan Kantava rakenne rakennesuunnitelmien mukaan keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,14 0,13 0,11 0,10 0,09 0,09 0,08 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( täydentävän solumuovi- tai villaeristeen lämmönjohtavuutena arvoa design) arvoa 0,105 W/mK ja ( design) arvoa 0,036 W/mK
18 YLÄPOHJAT puh wwwfoamitfi LOIVA YLÄPOHJA, KATTEEN ALUSTANA BETONILAATTA, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE YP 104 Mahdollinen suojakiveys Vedeneristys VE 4080, kaksinkertainen kumibitumikermieristys, pintakermi sirotepintainen, alemman kermin kiinnitys alustaan kumibitumilla pisteliimaamalla tai raitahitsaamalla ~40 mm Raudoittamaton betonilaatta, betonin lujuusluokka K15K20, pinta puuhierretty Kallistus-, tuuletus- ja lämmöneristekerros, FOAMIT 20 vaahtolasimurske #1020 mm Tuuletus rakennesuunnitelmien mukaan 200 mm EPS-, PS-, PF-, PUR- tai PIR-solumuovieriste, tyhjiöeristepaneelit tai vaahtolasieristelevyt Höyrynsulku Kumibitumikermieristys, PE-muovikalvo tai muu höyrynsulku rakennnesuunnitelmien mukaan Kantava rakenne rakennesuunnitelmien mukaan keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,15 0,13 0,11 0,10 0,09 0,09 0,08 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( täydentävän solumuovieristeen lämmönjohtavuutena arvoa ( design) arvoa 0,036 W/mK design) arvoa 0,105 W/mK ja

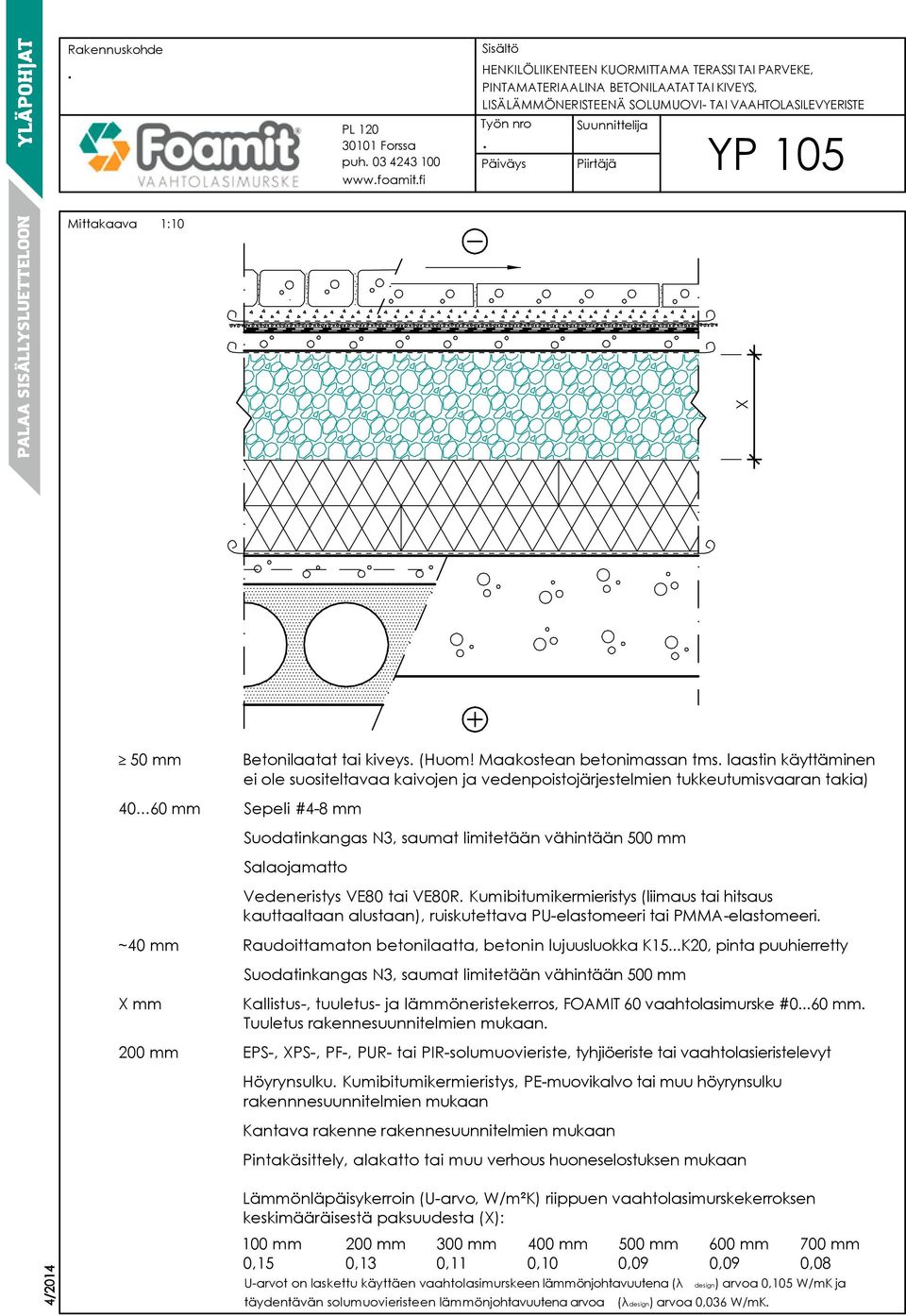

19 YLÄPOHJAT puh wwwfoamitfi HENKILÖLIIKENTEEN KUORMITTAMA TERASSI TAI PARVEKE, PINTAMATERIAALINA BETONILAATAT TAI KIVEYS, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE YP mm 4060 mm Sepeli #4-8 mm Betonilaatat tai kiveys (Huom! Maakostean betonimassan tms laastin käyttäminen ei ole suositeltavaa kaivojen ja vedenpoistojärjestelmien tukkeutumisvaaran takia) Salaojamatto Vedeneristys VE80 tai VE80R Kumibitumikermieristys (liimaus tai hitsaus kauttaaltaan alustaan), ruiskutettava PU-elastomeeri tai PMMA-elastomeeri ~40 mm Raudoittamaton betonilaatta, betonin lujuusluokka K15K20, pinta puuhierretty Kallistus-, tuuletus- ja lämmöneristekerros, FOAMIT 60 vaahtolasimurske #060 mm Tuuletus rakennesuunnitelmien mukaan 200 mm EPS-, PS-, PF-, PUR- tai PIR-solumuovieriste, tyhjiöeriste tai vaahtolasieristelevyt Höyrynsulku Kumibitumikermieristys, PE-muovikalvo tai muu höyrynsulku rakennnesuunnitelmien mukaan Kantava rakenne rakennesuunnitelmien mukaan keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,15 0,13 0,11 0,10 0,09 0,09 0,08 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,105 W/mK ja täydentävän solumuovieristeen lämmönjohtavuutena arvoa ( design) arvoa 0,036 W/mK

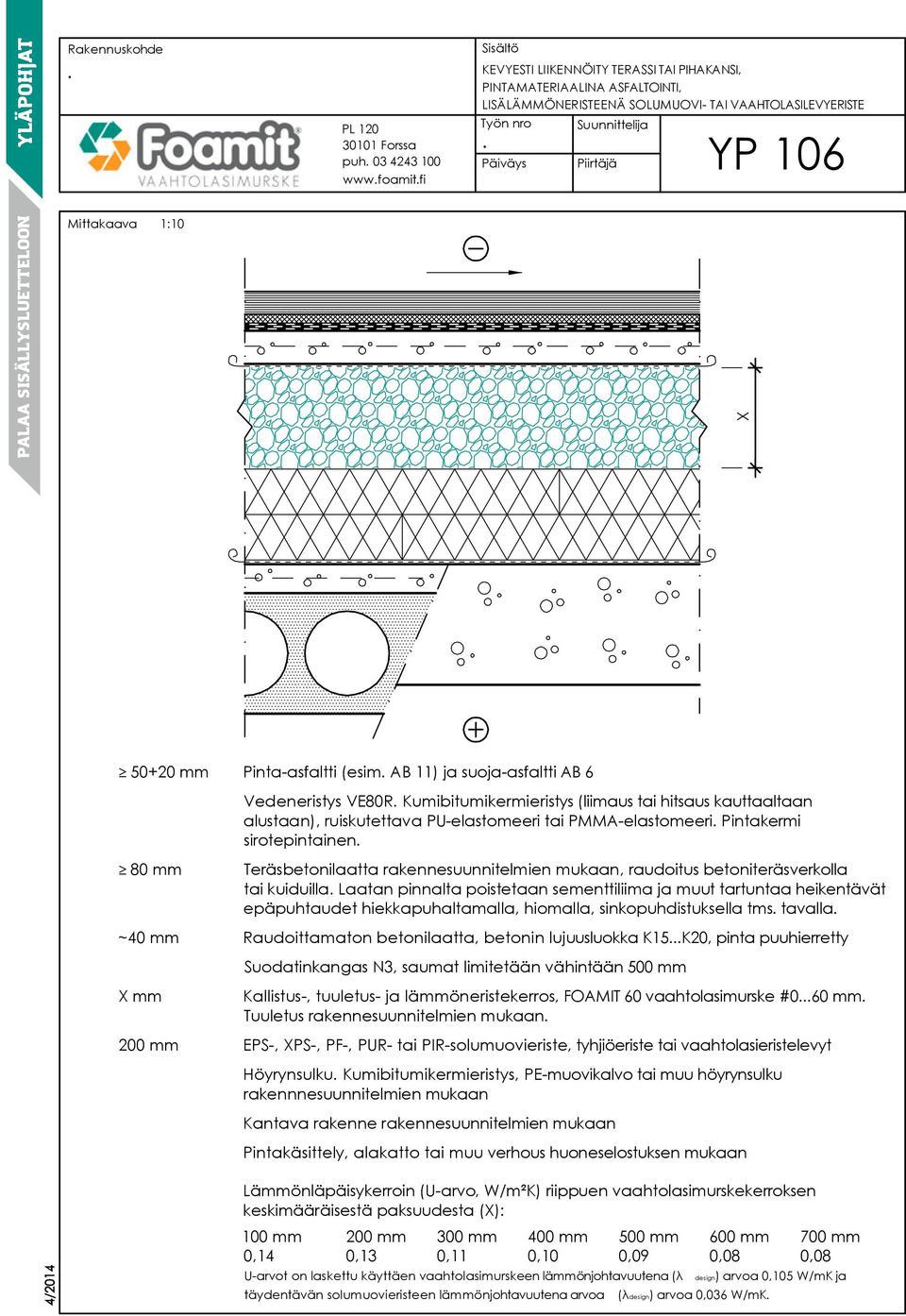

20 YLÄPOHJAT puh wwwfoamitfi KEVYESTI LIIKENNÖITY TERASSI TAI PIHAKANSI, PINTAMATERIAALINA ASFALTOINTI, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE YP mm Pinta-asfaltti (esim AB 11) ja suoja-asfaltti AB 6 80 mm Vedeneristys VE80R Kumibitumikermieristys (liimaus tai hitsaus kauttaaltaan alustaan), ruiskutettava PU-elastomeeri tai PMMA-elastomeeri Pintakermi sirotepintainen Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Laatan pinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla, sinkopuhdistuksella tms tavalla ~40 mm Raudoittamaton betonilaatta, betonin lujuusluokka K15K20, pinta puuhierretty Kallistus-, tuuletus- ja lämmöneristekerros, FOAMIT 60 vaahtolasimurske #060 mm Tuuletus rakennesuunnitelmien mukaan 200 mm EPS-, PS-, PF-, PUR- tai PIR-solumuovieriste, tyhjiöeriste tai vaahtolasieristelevyt Höyrynsulku Kumibitumikermieristys, PE-muovikalvo tai muu höyrynsulku rakennnesuunnitelmien mukaan Kantava rakenne rakennesuunnitelmien mukaan keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,14 0,13 0,11 0,10 0,09 0,08 0,08 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,105 W/mK ja täydentävän solumuovieristeen lämmönjohtavuutena arvoa ( design) arvoa 0,036 W/mK
21 YLÄPOHJAT puh wwwfoamitfi LOIVA YLÄPOHJA, KÄÄNNETTY VESIKATTORAKENNE (KATOLLA AINOASTAAN SATUNNAISTA HENKILÖLIIKENNETTÄ) YP mm Betoni- tai luonnonkivilaatat, suojakiveys tai lasimurska Lämmöneriste-/salaojituskerros, FOAMIT 60 vaahtolasimurske #060 mm Vedeneristys VE80R Kumibitumikermieristys (liimaus tai hitsaus kauttaaltaan alustaan), ruiskutettava PU-elastomeeri tai PMMA-elastomeeri Kallistus- ja tasausbetoni rakennesuunnitelmien mukaan Pinnan tasoitus tarvittaessa kosteudenkestävällä tasoitteella rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenne kallistettu Laatan pinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla, sinkopuhdistuksella tms tavalla keskimääräisestä paksuudesta (): 500 mm 600 mm 700 mm 800 mm 900 mm 1000 mm 1100 mm 0,40 0,34 0,29 0,26 0,23 0,21 0,19 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,23 W/mK
22 YLÄPOHJAT puh wwwfoamitfi LOIVA YLÄPOHJA, KÄÄNNETTY VESIKATTORAKENNE, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE (KATOLLA AINOASTAAN SATUNNAISTA HENKILÖLIIKENNETTÄ) YP mm Betoni- tai luonnonkivilaatat, suojakiveys tai lasimurska Lämmöneriste-/salaojituskerros, FOAMIT 60 vaahtolasimurske #060 mm 200 mm PS-, PUR- tai PIR-solumuovieriste tai vaahtolasieristelevyt Salaojamatto Vedeneristys VE80R Kumibitumikermieristys (liimaus tai hitsaus kauttaaltaan alustaan), ruiskutettava PU-elastomeeri tai PMMA-elastomeeri Kallistus- ja tasausbetoni rakennesuunnitelmien mukaan Pinnan tasoitus tarvittaessa kosteudenkestävällä tasoitteella rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenne kallistettu Laatan pinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla, sinkopuhdistuksella tms tavalla keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,16 0,15 0,14 0,13 0,12 0,12 0,11 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( täydentävän solumuovieristeen lämmönjohtavuutena arvoa design) arvoa 0,23 W/mK ja ( design) arvoa 0,036 W/mK
23 YLÄPOHJAT puh wwwfoamitfi HENKILÖLIIKENTEEN KUORMITTAMA TERASSI TAI PARVEKE, KÄÄNNETTY RAKENNE, PINTAMATERIAALINA BETONILAATTAAN KIINNITETTY LAATOITUS YP 301 Keraaminen tai luonnonkivilaatoitus Laatoituksen kiinnitys suoraan betonilaattaan tai laakerointikerroksena toimivaan laatoitusalustalevyyn 80 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla Laatan pinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla, sinkopuhdistuksella tms tavalla Lämmöneriste-/salaojituskerros, FOAMIT 60 vaahtolasimurske #060 mm 200 mm PS-, PUR- tai PIR-solumuovieriste tai vaahtolasieristelevyt Salaojamatto Vedeneristys VE80R Kumibitumikermieristys (liimaus tai hitsaus kauttaaltaan alustaan), ruiskutettava PU-elastomeeri tai PMMA-elastomeeri Kallistus- ja tasausbetoni rakennesuunnitelmien mukaan Pinnan tasoitus tarvittaessa kosteudenkestävällä tasoitteella rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenne kallistettu Laatan pinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla, sinkopuhdistuksella tms tavalla keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,16 0,15 0,14 0,13 0,12 0,12 0,11 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,23 W/mK ja täydentävän solumuovieristeen lämmönjohtavuutena arvoa ( design) arvoa 0,036 W/mK
24 YLÄPOHJAT puh wwwfoamitfi LIIKENNÖITY PIHAKANSI, KÄÄNNETTY RAKENNE, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE (AINOASTAAN KEVYTTÄ AJONEUVOLIIKENNETTÄ) YP Asfalttibetoni rakennesuunnitelmien mukaan, esim AB mm Kantava kerros, murskesora #032 mm Lämmöneriste-/salaojituskerros, FOAMIT 60 vaahtolasimurske #060 mm 200 mm PS-, PUR- tai PIR-solumuovieriste tai vaahtolasieristelevyt Salaojamatto Vedeneristys VE80R Kumibitumikermieristys (liimaus tai hitsaus kauttaaltaan alustaan), ruiskutettava PU-elastomeeri tai PMMA-elastomeeri Kallistus- ja tasausbetoni rakennesuunnitelmien mukaan Pinnan tasoitus tarvittaessa kosteudenkestävällä tasoitteella rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenne kallistettu Laatan pinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla, sinkopuhdistuksella tms tavalla keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,16 0,15 0,14 0,13 0,12 0,12 0,11 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,23 W/mK ja täydentävän solumuovieristeen lämmönjohtavuutena arvoa ( design) arvoa 0,036 W/mK
25 YLÄPOHJAT puh wwwfoamitfi KEVYESTI LIIKENNÖITY PIHAKANSI, KÄÄNNETTY RAKENNE, PINTAMATERIAALINA BETONILAATAT TAI KIVEYS (AINOASTAAN SATUNNAISTA KEVYTTÄ AJONEUVOLIIKENNETTÄ) YP mm Betonilaatat tai kiveys (Huom! Maakostean betonimassan tms laastin käyttäminen ei ole suositeltavaa kaivojen ja vedenpoistojärjestelmien tukkeutumisvaaran takia) 3050 mm Asennushiekka tai -murske Lämmöneriste-/salaojituskerros, FOAMIT 60 vaahtolasimurske #060 mm 200 mm PS-, PUR- tai PIR-solumuovieriste tai vaahtolasieristelevyt Salaojamatto Vedeneristys VE80R Kumibitumikermieristys (liimaus tai hitsaus kauttaaltaan alustaan), ruiskutettava PU-elastomeeri tai PMMA-elastomeeri Kallistus- ja tasausbetoni rakennesuunnitelmien mukaan Pinnan tasoitus tarvittaessa kosteudenkestävällä tasoitteella rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenne kallistettu Laatan pinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla, sinkopuhdistuksella tms tavalla keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,16 0,15 0,14 0,13 0,12 0,12 0,11 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( täydentävän solumuovieristeen lämmönjohtavuutena arvoa design) arvoa 0,23 W/mK ja ( design) arvoa 0,036 W/mK
26 YLÄPOHJAT puh wwwfoamitfi LOIVA YLÄPOHJA, KÄÄNNETTY VIHERKATTORAKENNE, LISÄLÄMMÖNERISTEENÄ SOLUMUOVI- TAI VAAHTOLASILEVYERISTE (KATOLLA AINOASTAAN SATUNNAISTA HENKILÖLIIKENNETTÄ) YP 401 Kasvukerros, esim sammal-maksaruohomatto ja vettä varastoiva salaojituskerros, asennus valmistajan ohjeiden mukaan Lämmöneriste-/salaojituskerros, FOAMIT 20 vaahtolasimurske #1020 mm 200 mm PS-, PUR- tai PIR-solumuovieriste tai vaahtolasieristelevyt Salaojamatto Vedeneristys VE80R Kumibitumikermieristys (liimaus tai hitsaus kauttaaltaan alustaan), ruiskutettava PU-elastomeeri tai PMMA-elastomeeri Pintakermi varustettu juurisuojalla Kallistus- ja tasausbetoni rakennesuunnitelmien mukaan Pinnan tasoitus tarvittaessa kosteudenkestävällä tasoitteella rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenne kallistettu Laatan pinnalta poistetaan sementtiliima ja muut tartuntaa heikentävät epäpuhtaudet hiekkapuhaltamalla, hiomalla, sinkopuhdistuksella tms tavalla keskimääräisestä paksuudesta (): 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm 700 mm 0,16 0,15 0,14 0,13 0,12 0,12 0,11 U-arvot on laskettu käyttäen vaahtolasimurskeen lämmönjohtavuutena ( design) arvoa 0,23 W/mK ja täydentävän solumuovieristeen lämmönjohtavuutena arvoa ( design) arvoa 0,036 W/mK
27 YLÄPOHJAT puh wwwfoamitfi LOIVA YLÄPOHJA, VANHAN VESIKATON LISÄLÄMMÖNERISTYS JA KALLISTUSKORJAUS, VESIKATTEEN ALUSTANA KEVYTSORABETONI- KATELAATAT YP 501 Vanha rakenne Mahdollinen suojakiveys Vedeneristys VE 4080, kaksinkertainen kumibitumikermieristys, pintakermi sirotepintainen, alemman kermin kiinnitys alustaan kauttaaltaan kumibitumilla liimaamalla 60 mm 100 mm Kevytsorabetonikatelaatat tai teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla Kallistus-, tuuletus- ja lisälämmöneristekerros, FOAMIT 20 vaahtolasimurske #1020 mm Tuuletus rakennesuunnitelmien mukaan Vanha tai uusi lämmöneristekerros Vanhat vesikatteet puretaan kokonaisuudessaan Vanha tai uusi höyrynsulku Vanha kantava teräsbetoni-, poimulevy- tai puurakenne Huom! Rakenteen kantavuus on tarkastettava ja tarvittaessa rakennetta on vahvistettava aikaisempaa suurempaa kuormitusta vastaavaksi
Työn nro. PL 120 30101 Forssa puh. 03 4243 100 www.foamit.fi. Päiväys
LOIVA YLÄPOHJA, KATTEEN ALUSTANA KEVYTSORABETONILAATAT puh 03 4243 100 wwwfoamitfi YP 101 Mahdollinen suojakiveys Vedeneristys VE 4080, kaksinkertainen kumibitumikermieristys, pintakermi sirotepintainen,
LisätiedotTyön nro. PL 120 30101 Forssa puh. 03 4243 100 www.foamit.fi. Päiväys. Lattianpäällyste huoneselostuksen mukaan
MAANVARAINEN ALAPOHJA puh 03 4243 100 wwwfoamitfi AP 101 X Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan 60 mm Teräsbetonilaatta, raudoitus betoniteräsverkolla
LisätiedotTyön nro. Päiväys. Lattianpäällyste huoneselostuksen mukaan. Tasoite tarvittaessa rakennusselostuksen mukaan
ULKOILMAAN RAJOITTUVA ALAPOHJA wwwsupereristefi AP 102 Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan! 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus
LisätiedotVAIN URAKKALASKENTAA VARTEN KUSTAA HIEKAN LUKUTUPA RAKENNE. KORJAUS Rakennuskohteen nimi ja osoite RAKENNETYYPIT 1:10 KESKUSKATU 8, 23800, LAITILA JSO
MITAT TARKISTETTAVA TYÖMAALTA! VAIN UKALASKENTAA VARTEN Tunn Lukum Muutos Piirt Päiväys Kaupunginosa / Kylä Kortteli / Tila Tontti / Rno Viranomaisten merkintöjä Rakennuksen numero (RATUT) / Rakennusten
