FMT-ProgSys WIN 8 TIETOKONEJÄRJESTELMÄ VERSION 8 YLEINEN KÄYTTÖ STAATTISET KOKEET DYNAAMISET KOKEET SEKÄ SIMULAATIOT

Transkriptio

1 MATERTEST OY Aineenkoetuslaitteet ja testaussylinterijärjestelmät TIETOKONEJÄRJESTELMÄ FMT-ProgSys WIN 8 VERSION 8 YLEINEN KÄYTTÖ STAATTISET KOKEET DYNAAMISET KOKEET SEKÄ SIMULAATIOT

2 2 TIETOKONEJÄRJESTELMÄ FMT-PROGSYS WIN, VERSIO 8 OHJELMISTON YLEINEN KÄYTTÖ Johdanto Tämä esite täydentää esitettä Tietokonejärjestelmä FMT- ProgSys WIN ja käsittelee tietokonejärjestelmän FMT- ProgSys WIN versiota 8.0. Ohjelmien käyttöä kuvataan tässä veto-ohjelman avulla. Muut testausmuodot (puristus, taivutus, sekvenssi jne.) suoritetaan samankaltaisella tavalla omilla ohjelmamoduleillaan. Ohjelman yleiskuvaus Vetokoe-ohjelmalla kuten kaikilla ProgSys-ohjelmilla voidaan koestaa useita eri materiaaleja yleisten testausstandardien mukaisesti (mm. SFS-EN ) Vetokoeohjelma tulostaa mm. seuraavat standardin SFS-EN mukaiset koearvot: koekappaleen poikkipinta-ala So, myötörajat ReL, ReH, Rp0,2 mikäli hienovenymäanturi on käytössä, murtolujuus Rm, murtovenymä A, murtokurouma Z ja kimmokerroin E, optiona n-arvot jne. tai vastaavat jonkin muun standardin arvot. Tietojen haku ja hyväksikäyttö Yksittäisen kokeen tai koeryhmän koetiedot (tulokset, aiemmat asetukset) on helposti löydettävissä esim. jonkin hakukriteeriön (koekappaletunnus, tilaaja, koekappale-erä, tekijä, asetuksen tallennustunnus jne.) mukaan. Ohjelman simulointitilaa hyväksikäyttäen aiemmat kokeet voi läpikäydä suoritusvalikolla jälkikäteenkin, suorittaa zoomauksia, raja-arvojen uudelleen määrityksiä, tulostuksia jne. Tiedot on haettavissa ja käsiteltävissä myös yleisillä Windows-ohjelmilla kuten esim.: Access, Excel, Word, Lotus 123, SQL-Server, Crystal Reports, Oracle, Sybase, DB/2 jne: Tehostavat ja helpottavat toiminnot Koetiedot (syötöt ja tulokset) Koekappaletietojen ryhmittely Koekappaletiedot ryhmittyvät hierarkisesti eriin ja ne taas vielä eräryhmiksi (Projektit). Koekappalekohtaiset tiedot voivat valinnan mukaan sisältää lopputulostietojen lisäksi myös kaikki mittapistetiedot. Tietojen syöttö Asetus- ja koekappaletiedot tallentuvat ja niitä voidaan aina käyttää uudelleen hyväksi. Viimeiset syöttötiedot ovat aina oletustietoina uudelle koekappaleelle. asiakaskohtaisia omia merkintöjä tulosten yhteyteen voi tallentaa koekappalekohtaisesti ja koekappaleryhmäkohtaisesti runsaasti, ks. esimerkkitulostukset: Pääotsikko, Alaotsikko, Otsikko jne. Tietojen esitys Kokeen suorituksen aikana on reaaliaikainen ja automaattisesti skaalautuva graafinen sekä numeerinen näyttö. Diagrammiakselit valittavissa voima, siirtymä, jännitys, venymä, aika jne.. Lisäksi näytölle voit valita näkyvyyttä lisääviä viisarinäyttöjä ja suurikokoisten numeroiden näyttöjä. Tallennus tietokantaan ja taulukoihin Koetietojen tallennukset ryhmittyvät kovalevyllä halutussa muodossa (esim. Office-yhteensopivina) tietokantoihin (ODBC-tuetut) ja taulukoihin. Tulostus vakio- tai muokatuille lomakkeille Testaustiedot voi tulostaa valmiille tulostuslomakkeille, joihin on varattu huomattavasti tilaa käyttäjän omille merkinnöille ja tunnuksille (logot) ja jotka sisältävät laskennalliset lopputulokset, tilastolliset lukemat sekä mittapistegrafiikan hakemalla tiedot testaustietokannoista jollakin yleisellä taulukkolaskenta- tai tietokantaohjelmalla (Excel, Access, Lotus 123 jne.) ja tekemällä mieleinen tulostusraportti (ks. myös esimerkki) muuttamalla ja kehittämällä itse ohjelman tulosteita erillisellä optiona edullisesti saatavalla yleisellä ja helppotoimisella raportinkehittimellä (Crystal Reports). Lähiohjauslaite Close CTRL-1 Lähiohjauslaitteella Close CTRL-1 hoidetaan asemoinnit helposti ennen varsinaista kuormitusta, ks. kuva. Myös kuormituskokeen käynnistys ja pysäytys sekä koekappaleen valinta voidaan tehdä tietokoneen näppäimistön ohella myös lähiohjauslaitteella. Testauslaitteiston kehän joustojen poisto mittaustuloksista. Mittausten lineaaristen virheiden poisto. Erikoissuodatukset tarkentavat mittaustuloksia. Lisäanturit ja lisävenymäliuskat on helposti otettavissa käyttöön. Mittausten nollaukset Mittausdiagrammin zoomaukset Mittausdiagrammit valittavissa esim. diagrammin akselit, automaattiset skaalaukset yms. valittavissa Tallennusmuoto (Excel, Word, Lotus jne) valittavissa Tulosten graafinen muokkaus näytön mittauspistekäyrältä. Ohjelman laskemat tulokset (mm. myötörajat, kimmomoduli) näkyvät suoritusnäytön mittauspistekäyrällä. Ne voidaan helposti muuttaa osoittamalla hiirellä käyrästä haluttu piste tai alue Koekappaleiden ryhmäpiirto. Eri testausten vertailu on nopeata Mittaustallennusten aloitus- ja lopetusajankohdat valittavissa. Testauksen simulointitila: aiemmin tehdyt testaukset voidaan simuloida näytöllä tapahtuvaksi (testausten demonstraatio) ja laskennallisia tuloksia voidaan uudelleen käsitellä Kalibrointivalikkot. Kalibrointi on yksinkertaista ja selkeätä JNE.

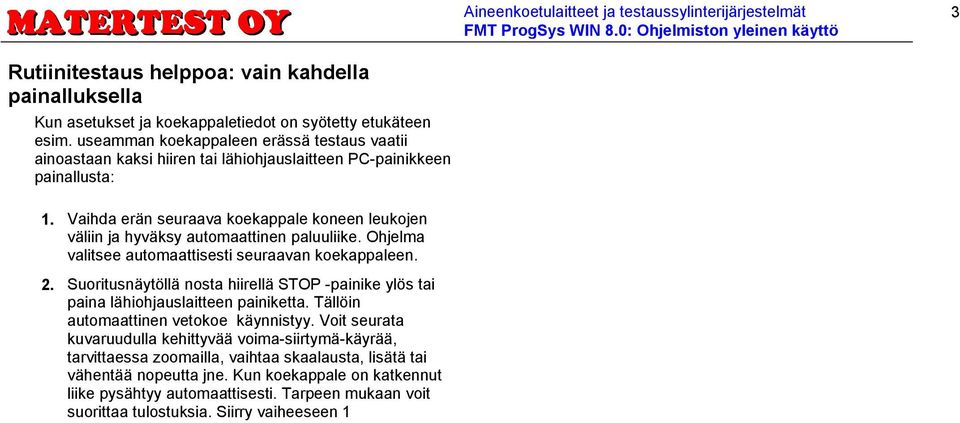

3 Rutiinitestaus helppoa: vain kahdella painalluksella Kun asetukset ja koekappaletiedot on syötetty etukäteen esim. useamman koekappaleen erässä testaus vaatii ainoastaan kaksi hiiren tai lähiohjauslaitteen PC-painikkeen painallusta: 3 1. Vaihda erän seuraava koekappale koneen leukojen väliin ja hyväksy automaattinen paluuliike. Ohjelma valitsee automaattisesti seuraavan koekappaleen. 2. Suoritusnäytöllä nosta hiirellä STOP -painike ylös tai paina lähiohjauslaitteen painiketta. Tällöin automaattinen vetokoe käynnistyy. Voit seurata kuvaruudulla kehittyvää voima-siirtymä-käyrää, tarvittaessa zoomailla, vaihtaa skaalausta, lisätä tai vähentää nopeutta jne. Kun koekappale on katkennut liike pysähtyy automaattisesti. Tarpeen mukaan voit suorittaa tulostuksia. Siirry vaiheeseen 1

4 4 Esimerkkiohjelma FMT-ProgSys WIN A-T/TCB (veto) Seuraavassa kuvataan esimerkkinä veto-ohjelman päänäytöt, -dialogit. Liitteessä on lisäksi muutama esimerkki paperitulosteista. Kaikkien muidenkin ohjelmaosioiden (puristus-, taivutus-, dynaamiset-, sekvenssiohjelma jne.) käyttö on pitkälle samankaltainen. Kokeen suoritusnäyttö Kokeen ohjaus ja seuranta: Yksinkertainen kokeen suorituksen aloitus: koe aloitetaan painamalla -painike ylös tai lähiohjauslaitteen PCpainikkeella, jolloin vetokoe aloittaa automaattisen suorituksensa. Kokeen etenemisen reaaliaikainen esitys sekä monipuoliset toiminnot suoritusnäytöltä Kokeen aikana voi käyttää esim. seuraavia painikkeita: Kuormitusnopeuden muutos Asetusvalikoihin pääsy Näytön tulostus paperille ja, ja Mittauskäyrän zoomaus Koordinaattiakselien määritys Viisari- ja lukemanäytöt Anturien mittaustiedot Koetuloksia Automaattisesti skaalautuva reaaliaikainen mittauskäyrä Koe-kappaleen manuaalinen valinta. Ohjelma valitsee muutoin automaattisesti aina seuraavan Kuva 1 Kokeen suoritusnäyttö

5 5 Suoritusnäytön päälle saat erilaisia säädettäviä (koko, lukema-arvot jne.) lisänäyttöjä, jotka suurennettuna saat selkeästi näkymään kauaksi: Kokeen jälkeinen koetulosten tarkastelu ja käsittely suoritusnäytöllä: Voit edelleenkin muutella näytöllä näkyviä diagrammiakseleita, zoomata (suurentaa) mittauskäyrän haluttuja kohtia, suorittaa erilaisia tulostuksia, niiden esikatseluita jne. Voit muuttaa hiirellä osoittaen ohjelman automaattisesti valitseman alemman ja ylemmän myötörajan paikan sekä kimmokertoimen määritysalueen uudeksi. -painikkeella voit vertailla samassa diagrammissa eri koekappaleiden käyriä ja esim. poistaa mahdollisesti epäonnistunut koetieto. Voit asetella ohjelmallista suodatusta ja hakea parasta suodatinta koetulosten häiriökohtien poistamiseksi Voit automaattisten tallennusten lisäksi tallentaa koetulokset eri muodoissa (Excel, Word, Access jne) Voit tehdä erillisen kuvatiedoston tulosgrafiikasta. Katso myös aiemmat yleiset kohdat. JNE, JNE. Ohjauksen ja rajojen säädön muuttaminen säädettävissä myös kokeen aikana Asetusvalikoihin päästään suoritusnäytöltä ja -painikkeilla Asetusarvot tarvitsee erikseen syöttää vain, mikäli tietoja ei ole aiemmin syötetty tiedostoon. Oletustietoina on aina viimeksi syötetyt tiedot, joten mikäli asetukset ovat halutunlaiset, ko. valikolla käynti ei ole välttämätön. Aiemmin tallennettujen asetustietojen valinta Kuva 2 Ohjauksen asetukset

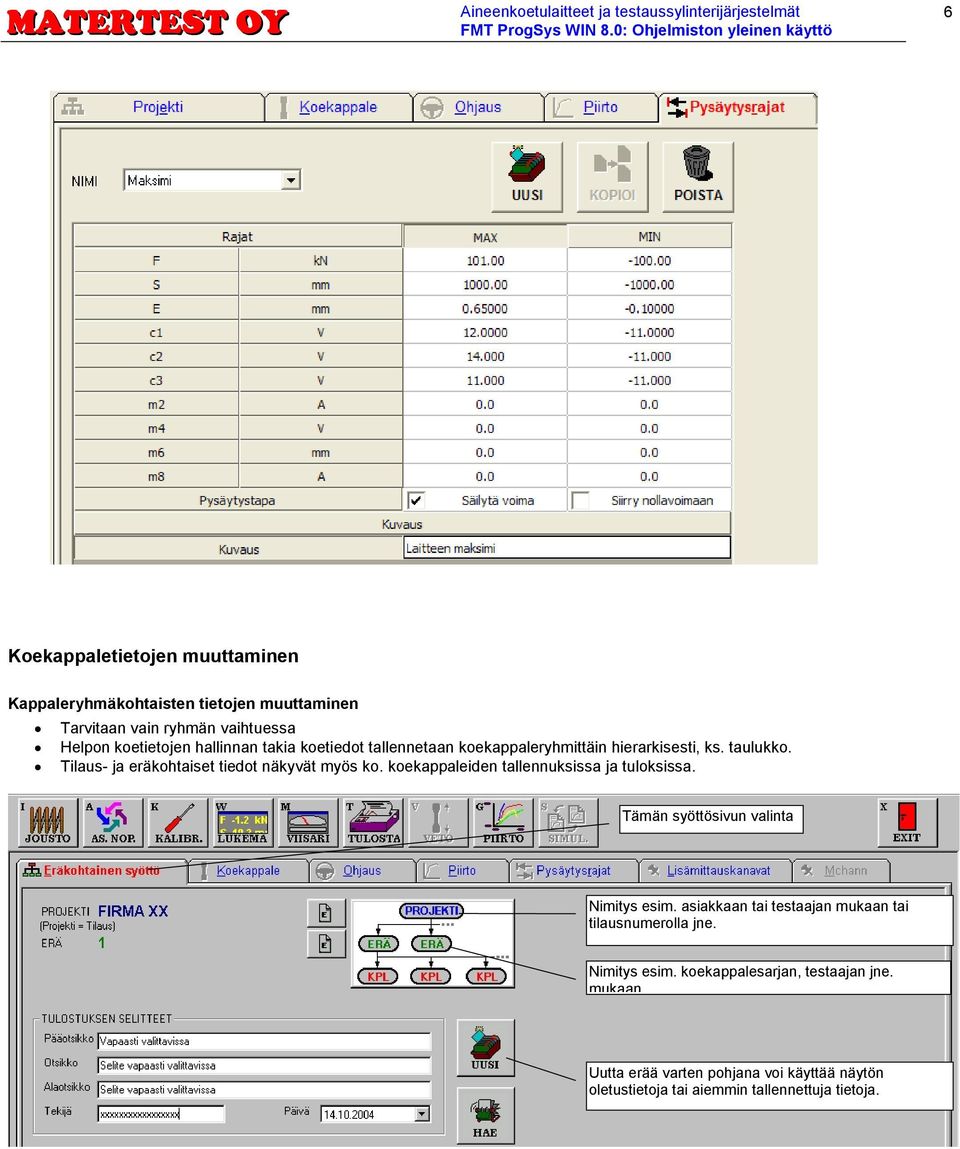

6 6 Koekappaletietojen muuttaminen Kappaleryhmäkohtaisten tietojen muuttaminen Tarvitaan vain ryhmän vaihtuessa Helpon koetietojen hallinnan takia koetiedot tallennetaan koekappaleryhmittäin hierarkisesti, ks. taulukko. Tilaus- ja eräkohtaiset tiedot näkyvät myös ko. koekappaleiden tallennuksissa ja tuloksissa. Tämän syöttösivun valinta Nimitys esim. asiakkaan tai testaajan mukaan tai tilausnumerolla jne. Nimitys esim. koekappalesarjan, testaajan jne. mukaan Uutta erää varten pohjana voi käyttää näytön oletustietoja tai aiemmin tallennettuja tietoja.

7 7 Koekappalekohtaisten tietojen muuttaminen sekä koetulosten tarkastelu Useamman koekappaleen tiedot voi syöttää etukäteen Sivulle pääsee suoritusnäytöltä, kun painetaan -painiketta. Sivulle ei tarvitse poiketa, mikäli koekappalekohtaiset tiedot on jo etukäteen syötetty Voit tarkastella ja muutella helposti ko. erän edellisiä ja seuraavia koekappaletietoja Uutta koekappaletta varten pohjana voi käyttää näytön oletustietoja tai aiemmin tallennettuja tietoja hyväksesi. Voit hakea, tarkastella ja tulostaa (ks. tulostesivut liitteissä) aiempia koetietoja Ko. syöttösivun valinta Koetulokset näkyvät kokeen jälkeen Koekappaleen tallennustunnus Mitattavien ja laskettavien tulosten valinta Koekappaleen loppudimensiot; annetaan kokeen jälkeen. Kuvassa: F = Voima fm = Jännitys E = Kimmokerroin A = Murtovenymä ReL = Alempimyötöraja ReH = Ylempimyötöraja Rpx.x = Venymäraja jossa x.x on pysyvän venymän arvo prosentteina Z = Murtokurouma

8 8 Lisämittalaitteet Testauslaitteisto voidaan varustaa esim. lisäanturi- tai venymäliuskamittausjärjestelmillä. Näytöltä on mahdollista seurata numeerisesti ja graafisesti testausta, tallentaa mittauspisteinä ja huippuarvoina sekä asettaa rajoja aivan kuten perusmittaustenkin kohdalla.

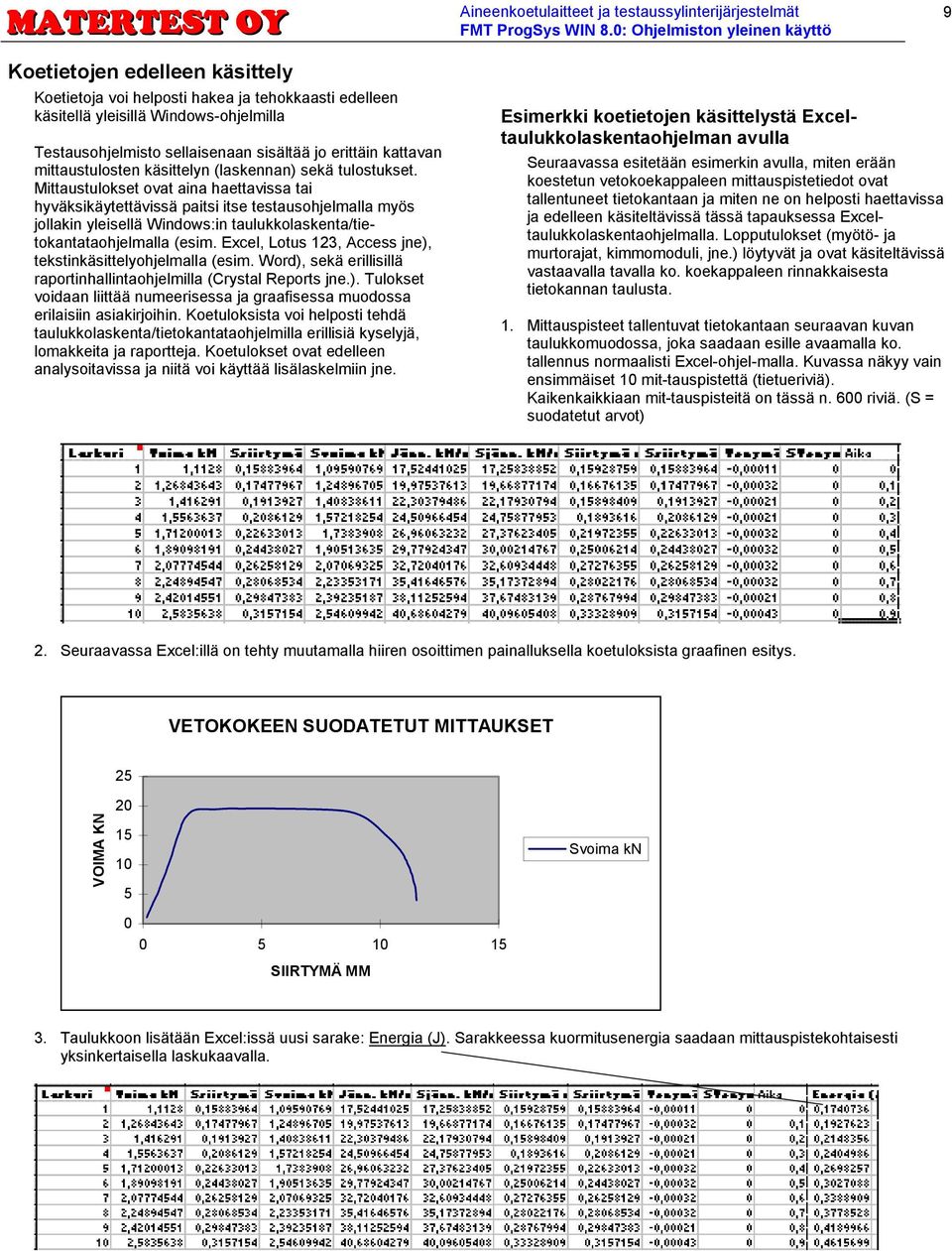

9 9 Koetietojen edelleen käsittely Koetietoja voi helposti hakea ja tehokkaasti edelleen käsitellä yleisillä Windows-ohjelmilla Testausohjelmisto sellaisenaan sisältää jo erittäin kattavan mittaustulosten käsittelyn (laskennan) sekä tulostukset. Mittaustulokset ovat aina haettavissa tai hyväksikäytettävissä paitsi itse testausohjelmalla myös jollakin yleisellä Windows:in taulukkolaskenta/tietokantataohjelmalla (esim. Excel, Lotus 123, Access jne), tekstinkäsittelyohjelmalla (esim. Word), sekä erillisillä raportinhallintaohjelmilla (Crystal Reports jne.). Tulokset voidaan liittää numeerisessa ja graafisessa muodossa erilaisiin asiakirjoihin. Koetuloksista voi helposti tehdä taulukkolaskenta/tietokantataohjelmilla erillisiä kyselyjä, lomakkeita ja raportteja. Koetulokset ovat edelleen analysoitavissa ja niitä voi käyttää lisälaskelmiin jne. Esimerkki koetietojen käsittelystä Exceltaulukkolaskentaohjelman avulla Seuraavassa esitetään esimerkin avulla, miten erään koestetun vetokoekappaleen mittauspistetiedot ovat tallentuneet tietokantaan ja miten ne on helposti haettavissa ja edelleen käsiteltävissä tässä tapauksessa Exceltaulukkolaskentaohjelmalla. Lopputulokset (myötö- ja murtorajat, kimmomoduli, jne.) löytyvät ja ovat käsiteltävissä vastaavalla tavalla ko. koekappaleen rinnakkaisesta tietokannan taulusta. 1. Mittauspisteet tallentuvat tietokantaan seuraavan kuvan taulukkomuodossa, joka saadaan esille avaamalla ko. tallennus normaalisti Excel-ohjel-malla. Kuvassa näkyy vain ensimmäiset 10 mit-tauspistettä (tietueriviä). Kaikenkaikkiaan mit-tauspisteitä on tässä n. 600 riviä. (S = suodatetut arvot) 2. Seuraavassa Excel:illä on tehty muutamalla hiiren osoittimen painalluksella koetuloksista graafinen esitys. VETOKOKEEN SUODATETUT MITTAUKSET 25 VOIMA KN Svoima kn SIIRTYMÄ MM 3. Taulukkoon lisätään Excel:issä uusi sarake: Energia (J). Sarakkeessa kuormitusenergia saadaan mittauspistekohtaisesti yksinkertaisella laskukaavalla.

10 10 4. Energiasarakkeesta saadaan Excel:issä esim. seuraava diagrammiesitys: VETOKOE: VETOENERGIA 200 ENERGIA J SIIRTYMÄ MM Energia (J) Diagrammeja ja taulukoita voit edelleen käsitellä tai siirtää esimerkiksi Word-tekstinkäsittelyohjelman asiakirjaan jne.

11 11

12 12 Koekappaleryhmän mittauspistekäyrät
