1 Windows Maatesti Peruskäyttö

2 Agenda Ohjelman esittely Yleistä ohjelmasta, taustaa Terminologiasta ja tiedoista Käyttöliittymän esittely Ohjelman peruskäytön toiminnot Ohjelman käytön harjoittelu Harjoittelun aikana esille tulevien asioiden läpikäyntiä

3 Taustaa DOS-versio 1992 laskennassa hyödynnetään vanhan ohjelman laskentaa (rakeisuuskäyrä, kartio) käyttö hiukan ongelmallista nykykoneissa (tulostusongelmat)

4 Mitä ohjelma tekee? käytetään maa-ainestutkimusten syöttöön laskentaan tulostukseen arkistointiin hakuun

5 Maa-aines tutkimukset seulonta hydrometri => rakeisuuskäyrä vesi kartio humus lentotuhka irtotiheys tilavuuspaino suola

6 Terminologiaa tutkimus yksittäinen maa-aines tutkimus, esim. kartiotutkimus näyte näyte sisältää maa-ainestutkimukset eli yhdestä näytteestä tehdään yksi tai useampi tutkimus piste piste käsittää näytteenottopaikan ja sieltä otetut näytteet koe Käsittää pisteen ja siihen liittyvät näytteet tutkimuksineen

7 Pistetiedot pistetiedot sisältävät näytteiden näytteenottopaikan, projektin ym. hallinnollista tietoa projekti projektinumero pistenumero paalu tielinja kunta työnumero :

8 Näytetiedot näytetiedot sisältävät yksittäiseen näytteeseen liittyvät tiedot tunnus paalu syvyys häiriintyneisyys päivä lisätiedot

9 Tutkimustiedot yksittäisen tutkimuksen tiedot, jotka ovat eri tutkimustyypeillä omansa rakeisuustutkimus poikkeaa muista tutkimuksista siten, että se koostuu hydrometristä ja seulonnasta

10 Ohjelman peruselementit Valikot Pikapainikkeet Piste/näytetiedot Tutkimusten valinta Projektipuu Piste / Tutkimustietojen syöttö / näytevalinta laskentatiedot Statusrivi

11 Otsakerivi Ohjelman nimi Pistetiedoston nimi Tiedoston tila

12 Valikot

13 Pikavalintapainikkeet Tutkimuskohtainen ohje Peru tutkimuksen muutokset Lisää näyte Tulosta Tallenna pistetiedot (koe) Avaa pistetiedosto Uusi piste (koe)

14 Projektipuu ja näytevalinta Verkkolevyn projektit Työaseman paikalliset projektit Pistetietojen valinta Näytteen valinta Arkistoidut projektit Import-hakemisto

15 Statusrivi Laboratorion tunnus Käyttäjä Tiedoston tila Valittu näyte/näytteitä Pistetiedoston hakemistopolku

16 Uuden pisteen luonti (Import)

17 Tallenna pistetiedosto

18 Avaa pistetiedosto

19 Päiväys

20 Päiväys monta kuukautta

21 Asetukset

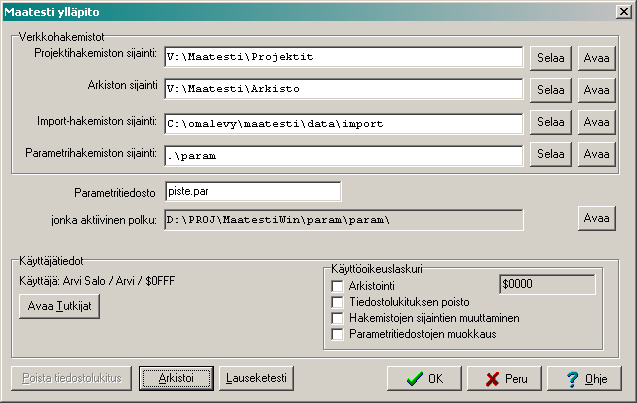

22 Ylläpito

23 Haku mistä haetaan

24 Haku mitä haetaan

25 Haku - aika

26 Haku - lisäasetukset

27 Haku

28 Tulostus

29 Export

30 Export-tiedosto TY b SA2 Snj-Oulu,ohj.717 TT NO XY LN / sihkmr RK RK RK RK RK RK RK RK RK RK RK RK RK RK LB w lisa RK RK RK RK RK RK LB w

31 Käyttö: käynnistys Käynnistä Maatesti-ohjelma (työpöydän pikakuvake tms) Ohjelma tunnistaa käyttäjän Windows:iin kirjautuessa annetusta käyttäjätunnuksesta, joka pitää löytyä ohjelmalle määritetyistä käyttäjistä)

32 Käyttö: pistetietojen muokkaus Valitse projektipuusta projekti Projektin valinnasta luetaan projektin pistetiedostot listaan Valitse projektin piste-tiedosto Pisteen nimen valinnasta ao. pistetiedosto avataan Yleensä projekti valitaan Verkkolevyltä, mutta jos verkkoyhteyttä ei ole, voidaankäyttää paikallista levyä ( Paikallinen )

33 Käyttö: uuden pisteen luonti Valitse valikosta Uusi piste (tai pikapainike Luo uusi piste tai pikanäppäin <CTRL>+U) Tarkista uuden projektin oletustiedot (Projekti) Syötä vähintään pakolliset pistetiedot Tallenna ennen näytetietojen syöttöä (Valikko/Pikapainike/Pikanäppäin <CTRL>+T)

34 Käyttö: näytteiden lisäys Lisää näyte valikosta (Näyte-Lisää näyte), pikapainikkeesta Lisää uusi näyte tai pikanäppäimellä <CTRL>+N Syötä näytetiedot ja tutkimustiedot valitsemalla ao. syöttösivu syöttöä varten Sivuja voidaan vaihtaa näppäimistöltä: <CTRL>+<TAB> (=seuraava) <CTRL>+<SHIFT>+<TAB> (=edellinen) Sivun syöttökentästä toiseen siiryminen <TAB> (=seuraava) <SHIFT>+<TAB> (=edellinen)

35 Käyttö: näytteiden selaus Näytteitä voidaan selata valitsemalla näyte näytelistasta tai pikanäppäimin <CTRL>+S (=seuraava näyte) <CTRL>+E (=edellinen näyte) Valittu tutkimussivu ei vaihdu näytettä vaihdettaessa pisteen tutkimusten läpikäynnin helpottamiseksi Uuden pisteen luonti ja pistetietojen syöttösivulla käynti asettaa aina näytetietojen sivun aktiiviseksi

36 Käyttö: näytteen poisto Yksittäinen näyte voidaan poistaa vain valikon kautta (Näyte Poista näyte) Poisto kohdistuu aktiiviseen näytteeseen Poistaminen varmistetaan käyttäjältä ennen näytteen poistoa

37 Käyttö: näytteen kopiointi Kopiointi tapahtuu leikepöydän kautta Valitse kopioitava näyte ja valitse valikosta Näyte Kopioi näyte Valitse valikosta Näyte Liitä näyte Jos kohdistus on näytelistassa, kopiointi ja liittäminen voidaan tehdä myös pikanäppäimin <CTRL>+C (=kopiointi) <CTRL>+V (=liitä) Leikepöydän kautta kopiointi mahdollistaa myös näytetietojen siirron pistetiedostosta toiseen

38 Käyttö: syöttötietojen peruutus Tutkimusta vaihdettaessa käyttöliittymän tiedot tallentuvat sisäiseen tietorakenteeseen Tutkimustietojen syötön peruutus onnistuu siis niin kauan kun ollaan syöttämässä tutkimustietoja Peruutus voidaan tehdä valikosta ( Muokkaa Peru tutkimussivun muutokset ) tai pikapainikkeesta Peru muutokset tutkimukseen

39 Käyttö: tallennus Tallennus tiedostoon kannattaa tehdä aina muutosten jälkeen Tallennus voidaan tehdä joko valikosta Tiedosto Tallenna piste pikapainikkeesta Tallennetaan piste levylle pikanäppäimellä <CTRL>+T

40 Käyttö: tulostus Ennen tulostusta on aina hyvä tallentaa tiedot Tulostus tapahtuu joko valikosta Tiedosto Tulosta, pikapainikkeella Tulosta tai pikanäppäimellä <CTRL>+O Tulostusdialogista valitse: tulostettavat näytteet tulostussivut tarkista lisävalinnat Paina Tulosta (tai <ALT>+T) [+] ja [-] näppäimin valitaan toi poistetaan kaikki ao. listan valinnat Esikatselu on varattu lähinnä tulostuslomakkeiden muokkaamisen avuksi (mm. vain ensimmäistä tulostussivua voidaan esikatsella)

41 Käyttö: export Export eli siirto Tekla-formaattiin vastaa toiminnallisesti tulostusta, mutta tulostuksen asemesta piste- ja näytetiedot muunnetaan ASCIItiedostoon Export-tiedosto luodaan pistetiedoston hakemiston alaiseen export - hakemistoon Export käynnistetään joko valikosta Tiedosto Export tai popup-valikosta projektipuusta

42 Käyttö: projektin popup:it Projektipuussa saadaan ponnahdusvalikko (popup-valikko) painamalla hiiren oikeaa näppäintä ao. pisteen nimen päällä Popup-valikosta voidaan valita: Tulosta Export Pisteen siirto, Verkko Paikallinen Arkistoi Avaa kansio (=avaa Windowstiedostonhallinnan ao. hakemistosta)

43 Käyttö: pisteen siirto Pisteen siirrossa siirretään tiedosto verkkolevyltä paikalliselle levylle tai päinvastoin, riippuen kummassa projektipuun haarassa ollaan Käytetään kun halutaan/täytyy työskennellä ilman verkkoyhteyttä Pisteen siirtoa tulee välttää normaalityöskentelyssä (lähinnä varmuuskopioinnin vuoksi) Siirto käynnistetään valikosta Tiedosto Pisteen siirto, verkko paikallinen tai ponnahdusvalikosta pisteen kohdalla

44 Käyttö: tiedostolukitus Kun ohjelma avaa pistetiedoston, merkitään se levylle kirjoitussuojatuksi ja pistetiedoston hakemistoon luodaan lukkotiedosto, jossa tiedot lukitusajankohdasta, laboratoriosta ja käyttäjästä Jos ohjelma ilmoittaa tiedoston olevan lukittuna, kannattaa varmistaa että ao. tiedosto on todella käytössä ao. henkilöllä (tai sovittava kumpi käsittelee ao. tiedostoa)

45 Käyttö: tiedostolukitus Lukittu tiedosto on mahdollista avata, mutta kirjoitussuojatussa tilassa Jos esim. tietokone kaatuu/sammutetaan kesken suorituksen kun maatesti-ohelma on auki, voi virheellinen lukkotiedosto jäädä levylle eikä tiedostoa saada enää normaalitoimin avattua tallennusta varten Tarkista myös ettei ohjelmaa ole käynnistetty kahteen kertaan! Lukkotiedosto saadaan purettua maatestiohjelman pääkäyttäjän toimesta ylläpitovalikon kautta ( Tiedosto Ylläpito Poista tiedostolukitus )
