2 By1026 ohjelman kuvaus By1026 on Suomen Betoniyhdistys ry:n sovellus betoninormin by65 mukaista laadunvalvontaa varten. Käyttäjällä tulee olla Microsoft Excel 2010 tai uudempi asennettuna. Laadunvalvonta perustuu ohjelmasta tulostettuihin ja vastaavan henkilön allekirjoittamiin raportteihin. Ohjelmassa on aloitusikkunoissa opastustekstejä. Taulukoissa on punaisella yläkulmalla merkattuja Excel solukommentteja, jotka näkyvät viemällä osoitin ko. solun päälle. Ohjelman toiminnallisuudet 1. Alkuvaiheen tuotanto 2. Jatkuva tuotanto - Tulosvaatimus, jäsenvaatimus, perhevaatimus - Näytteenottotiheyden seuranta - Jakson hajonnan tarkkailu - CUSUM LV, CUSUM M, CUSUM R, CUSUM C - CUSUM-hälytykset rajojen ylittyessä 3. Raportointi - Ohjelma tuottaa raportit Adobe PDF-muotoisena, joita käyttäjä voi tulostaa paperille. 4. Lisäominaisuudet optiona (käyttäjäkohtainen mukautus) - Tietojen tuonti muista ohjelmista tai järjestelmistä. - Tietojen vienti muihin järjestelmiin

3 Siirtyminen By1026 ohjelman käyttöön Pääkohdat ohjelman käyttöönotossa. 1. Asennus 2. Betoniperheen perustaminen (1 8 perhettä) 3. Jäsenet.. painike. Betoniperheen jäsenien määrittely (maksimi 40 jäsentä) 4. Alkutuotannon näytteenotto painike. Vertailuhajonnan määrittäminen tai alkuvaiheen tuotannon näytteenotto. 5. Jatkuvan tuotannon näytteenotto painike. Toteutetaan by65 normin mukaista testausta. Tarkentavat ohjeet löytyvät tästä oppaasta.

4 By1026 ohjelman asennus Ohjelman toimittaa Suomen Betoniyhdistys ry. Ohjelma tulee aina tallentaa omaan kansioon, johon käyttäjällä on riittävät oikeudet. Selvyyden vuoksi By1026 ohjelman kansiota ei tule käyttää muuhun tarkoitukseen. HUOM! Käyttäjiä voi olla useita, joten asennuksen tulisi tehdä ATK-tukihenkilö, joka tarvittaessa huolehtii käyttöoikeuksien jakamisesta. Ohjelma ei ole jaettu Excel työkirja eikä tue usean käyttäjän samanaikaista käyttöä. ÄLÄ KÄYNNISTÄ OHJELMAA SUORAAN SÄHKÖPOSTISTA. Esimerkki tiedostokansioista kun ohjelmaa käytetään. Arkisto kansioon tallentuu ohjelmasta painikkeilla tuotettavat raportit. Betoniperhe esim. NM2 varaa oman kansion. Varmistus kansioon tallentuu automaattisesti varmuuskopio ko. betoniperheen koetuloksista käytettäessä Tallenna. painiketta. Ohjelma ei tallenna tietoja automaattisesti! Excelin oma tallennus ei tallenna koetuloksia. Vain ohjelman Tallenna painikkeet tekevät tallennuksen koetuloksista.

5 By1026 ohjelman käynnistys Käynnistys tapahtuu, kuten tiedoston avaaminen Windows ympäristössä. Excel-makrot tulee olla sallittuna. Ensimmäisellä kerralla ohjelman kansio on syytä määritellä Excelin asetuksissa luotetuksi sijainniksi. Excel 2010 asetukset Tiedosto Asetukset Valvontakeskus Valvontakeskuksen asetukset Luotetut sijainnit Valitse Vain luku käynnistyksen yhteydessä. Käyttäjän syöttämiä tietoja ei säilytetä By1026 Excel-tiedostossa itsessään vaan ovat erillään omissa alikansioissaan ja ohjelmaa käytetään suojatussa vain luku -tilassa.

6 By1026 ohjelman käynnistys Vain luku painalluksen jälkeen avautuu ohjelman yleisesittelynäkymä. Ensimmäisellä kerralla ohjelmalle syötetään käyttäjäkohtaiset tiedot. Käyttäjä voi määritellä raportteihin liitettävän logon tallentamalla sen bmp muotoisena by65_logo.bmp nimellä ohjelman kansioon. Logon sopiva korkeus on 55 pistettä. Tallenna tiedot. Voit muuttaa käyttäjäkohtaisia tietoja jälkikäteen.

7 By1026 ohjelman käynnistys Varsinainen ohjelman käyttö alkaa ALOITA TÄSTÄ painikkeella, jonka jälkeen siirrytään betoniperheiden valintaan ja laadunvalvontaan. Ohjelmassa on kahdeksan betoniperheen hallinta. Mikäli halutaan käsittelyyn enemmän perheitä, on ohjelmasta otettava kopio ja asennettava se omaan hakemistoonsa. Betoniperhe voidaan luoda tyhjälle paikalle 1 8 vihreää siirtämällä joko hiirellä tai nuolinäppäimillä. Ohjelman näkyvyyttä voi parantaa Zoom toiminnoilla näppäinyhdistelmillä. CTRL SHIFT Z suurentaa ja CTRL SHIFT X pienentää näkymää.

8 By1026 betoniperheen perustaminen Ohjelmalle määritellään tuotannossa olevat betoniperheet. Perhe voidaan perustaa by1024 betoniperheohjelman avulla. Tällöin tuodaan jäsenten tiedot sekä 35 viimeisimmän tuloksen tiedot vertailuhajonnan määrittämistä varten. Esimerkki 1. Luodaan betoniperhe Normaalibetonit paikkaan Siirrä vihreä valintakehys paikkaan Kirjoita vihreään kenttään perheen nimi eli Normaalibetonit. Älä käytä erikoismerkkejä. 3. Ohjelma kysyy vahvistuksen. Vastataan Kyllä. 4. Paikka 3 on nyt varattu Normaalibetonit perheelle. Ohjelma luo alikansion Normaalibetonit, jonne tallentuu laadunvalvonnassa käytettävät tiedostot. Seuraavaksi on määriteltävä Normaalibetonit perheen jäsenten tiedot. Paina Jäsenet painiketta.

9 By1026 betoniperheen poistaminen Valittu betoniperhe poistuu ohjelmasta. Esimerkki 1. Poistetaan betoniperhe demo2 paikasta Valitse poistettava perhe ja paina Poista betoniperhe. 2. Ohjelma kysyy vahvistuksen poistotoiminnolle. HUOM! Ohjelma ei poista kyseisen betoniperheen tietoja. Tiedot jäävät uudelleen nimettyyn hakemistoon, mutta ohjelma ei niitä enää käsittele.

10 By1026 betoniperheen jäsenet Ohjelmalle määritellään tuotannossa olevat betoniperheet. Alkutilanteessa voidaan käyttää toimintoa, jolla tuodaan jäsenten tiedot edeltävästä Suomen betoniyhdistyksen by1024 ohjelmasta. Perheelle voidaan määritellä enintään 40 jäsentä. Ensimmäinen jäsen on vertailubetoni, jota valmistetaan eniten ja joka edustaa perheen keskivertoa. Jäsenten puristuslujuudet muunnetaan suhteellisella menetelmällä vastaamaan toisiaan. Vain vertailubetonille määritellään CUSUM analyysissä tarvittava oletushajonta. CUSUM oletushajonta voi olla välillä 2 8. Sementin lujuusvakion avulla ohjelma voi antaa laskennallisen sementin annostelumuutoksen CUSUM M hälytysrajan ylittyessä. Tallenna tiedot ja tulosta PDF raportti. Tiedosto tallentuu ohjelman alikansioon Arkisto ja nimetään automaattisesti esim. Anssi Ikonen tmi,by1026 Normaalibetonit pdf. Jäsenistä tulostetaan paperille raportti, joka vahvistetaan allekirjoituksella ja arkistoidaan. Takaisin painikkeella siirrytään alkuvalikkoon.

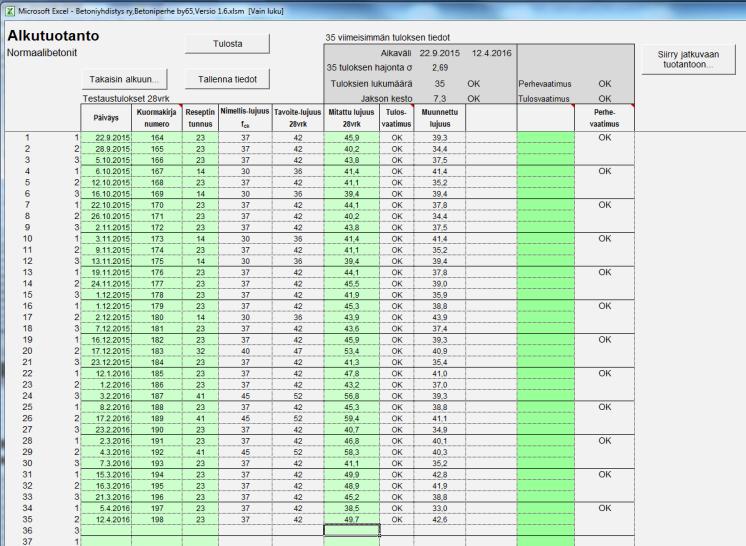

11 By1026, alkutuotannon näytteenotto Ohjelman alkutuotanto osalla seurataan alkuvaiheen testauksen toteutumista. Alkutuotanto-osaa käytetään vertailuhajonnan määrittämiseksi jatkuvan tuotannon näytteenottoa varten. Syötä tänne 35 viimeisintä 28vrk puristustulosta Painike Tallenna tiedot Painike Siirry jatkuvaan tuotantoon Kun käytettävissä on 35 tulosta, voidaan siirtyä jatkuvaan tuotantoon. Huomioi kuitenkin by65 normin ehdot, mikäli ollaan alkuvaiheen tuotannon näytteenotossa. Mikäli toteutetaan alkutuotannon näytteenottoa, syötetään tuloksia heti niiden valmistuttua ja seurataan ohjelmalla ehtojen toteutumista. Kun käytettävissä on vähintään 35 tulosta ja painetaan Siirry jatkuvaan tuotantoon, ohjelma tallentaa muunnettujen tuloksien keskihajonnan σ, mitä käytetään vertailuhajontalukuna jatkuvan tuotannon jakson hajonnan tarkastelussa.

12 By1026, jatkuvan tuotannon näytteenotto Seurataan jatkuvan tuotannon testauksen toteutumista. Vihreät alueet ovat käyttäjän täytettävissä. Huomioi kommentteja sisältävät solut. RIVILLE TULEE OLLA KIRJATTUNA AINAKIN PÄIVÄMÄÄRÄ, KUORMAKIRJANUMERO JA RESEPTIN TUNNUS. Ohjelma lisää rivejä automaattisesti ensimmäisen 35 tuloksen jälkeen kun em. ehdot täyttyvät. Jakso. Jakson numero tai tyhjä. Tyhjä näyttää kaikki jaksot. Esimerkissä neljästä tarkastelujaksosta on valittu jakson 2 tiedot. Uusi jakso sarake. Uusi jakso alkaa X-merkillä. Jaksottelua voi toteuttaa ainoastaan by65 normin mukaisesti. Kun 28vrk:n ikäisiä lujuustuloksia on voidaan jakso päättää syöttämällä X-merkki SEURAAVAN JAKSON ENSIMMÄISELLE TULOKSELLE. JAKSO VOIDAAN PÄÄTTÄÄ VASTA KUN SEURAAVALLE JAKSOLLE ON VÄHINTÄÄN YKSI TULOS SYÖTETTYNÄ.

13 By1026, CUSUM yleistä Seurataan graafisesti jatkuvan tuotannon testauksen toteutumista. Toimii perinteisen jaksotteluun perustuvan laadunvalvonnan rinnalla. Suositellaan käytettävän lisäksi saman näytteen 7vrk ikäisiä varhaislujuustuloksia parantamaan reagointia tuotannonohjaukseen. CUSUM M Tuotannonohjauksen perustyökalu. Seurataan betoniperheen puristuslujuustulosten poikkeamaa tavoitelujuudesta. CUSUM LV (laadunvalvonta) Tarkastellaan 35 viimeksi valmistuneiden 28vrk ikäisten koekappaleiden lujuustuloksia. Käytetään V-maskin ylempää rajaa, minkä saavuttaminen ilmaisee tavoitelujuuden systemaattisesta alittamisesta. CUSUM R Seurataan koetulosten hajontaa suhteessa CUSUM oletushajontaan. CUSUM C Seurataan 7-28 vrk lujuuden muutoksen toteutumista arvioituun.

14 By1026, CUSUM alustavat toimet CUSUM käyttöä varten betoniperheen jäsenille tulee olla täytettynä seuraavat parametrit Perheenjäsenet osassa rivillä (vertailubetoni) CUSUM tavoitehajonnalla on arvo 2 6 V-maskin rajoja varten. - Riveittäin jokaiselle jäsenelle arvioituna lujuuden muutos 7-28vrk. - Sementin lujuusvakio c, jota käytetään CUSUM M kanssa arvioitaessa sementin annostelumuutosta.

15 By1026, CUSUM hälytykset Siirryttäessä aloituksesta jatkuvan tuotannon näkymään, ilmaistaan CUSUM rajojen ylitykset, joihin tulisi reagoida by65 betoninormin ohjeiden mukaan. Esimerkki. CUSUM M ja C raja ylitetty ja vaatii toimenpiteitä. Esimerkki CUSUM M toimenpiteistä. 1. Poista jakson numero (kaikki jaksot näkyvät) 3. Suorita mahdollinen annostelumuutos. 4. Nollaa CUSUM M.

16 By1026, CUSUM hälytysten nollaus CUSUM M, R,C nollataan aina toimenpiteiden jälkeen. Nollaus aloittaa uuden CUSUM seurantajakson. CUSUM seurantajakson pituutta ei ole rajattu vaan seurantaa tehdään toistaiseksi, mikäli toimenpiteisiin ei ole aihetta. CUSUM LV ei nollata. Mikäli CUSUM M seuranta toimii, ei CUSUM LV ylityksiä pitäisi tulla. Uusi jakso sarakkeen käyttö M Nollaa CUSUM M kuvaajan R Nollaa CUSUM R kuvaajan C Nollaa CUSUM C kuvaajan X Aloittaa uuden seurantajakson ja päättää edeltävän seurantajakson jaksotteluun perustuvassa laadunvalvonnassa. JAKSON VAIHTOA X EI VOI ASETTAA TYHJÄLLE RIVILLE. Vain yksi kirjain sallitaan Uusi jakso rivillä.

17 By1026, CUSUM LV Esimerkkinäkymä tuotannonohjauksesta. CUSUM LV seuraa 35 viimeisimmän koekappaleen 28vrk tavoitelujuuden toteutumista.

18 By1026, CUSUM M Esimerkkinäkymä tuotannonohjauksesta. CUSUM M nollataan kirjoittamalla M kirjain Uusi jakso sarakkeen riville.

19 By1026, CUSUM R Esimerkkinäkymä tuotannonohjauksesta. CUSUM R nollataan kirjoittamalla R kirjain Uusi jakso sarakkeen riville.

20 By1026, CUSUM C Esimerkkinäkymä tuotannonohjauksesta. CUSUM C nollataan kirjoittamalla C kirjain Uusi jakso sarakkeen riville.

21 Betoniperheohjelmien By1024 ja By1026 erot By1024 Perustuu by50 normiin Yksi betoniperhe (jäseniä 20) per työkirja Jatkuvan tuotannon näytteenotto tuloksen jaksottelulla Yhteensopiva vanhemman Excel version kanssa Perusmuodossaan rajoitettu määrä koetuloksia (n. 500) Koetulokset ovat osa Excel työkirjaa Suuri tiedostokoko (noin 15MB) By1026 Perustuu by65 normiin Kahdeksan betoniperhettä (jäseniä 40) per työkirja Alkuvaiheen tuotanto Jatkuvan tuotannon näytteenotto tuloksen jaksottelulla 7vrk koekappaleiden käyttö CUSUM menetelmään perustuva graafinen tuotannonohjaus Yhteensopiva Excel 2010 version tai uudempi kanssa Koetuloksien lukumäärä ei ole rajoitettu Koetulokset ovat erillään itse Excel työkirjasta (päivitys) Pieni tiedostokoko (noin 0,5MB) Räätälöity käyttöliittymä painikkeilla
