1 Tuoteluettelo

2 2 Rataskuja 4 FI Nummela Puhelin (09) Faksi (09) Jarmo Vanhanen Myyntipäällikkö Oto: Etelä-Suomi (09) jarmo.vanhanen@devi.fi Kalle Aaltonen Aluemyyntipäällikkö/ Pohjois-Suomi kalle.aaltonen@devi.fi Jari Kivelä Tekninen päällikkö Aluemyyntipäällikkö/Itä-Suomi (09) jari.kivela@devi.fi Jari Leuhtonen Aluemyyntipäällikkö/ Länsi-Suomi jari.leuhtonen@devi.fi Ari Paloheimo Toimitusjohtaja (09) ari.paloheimo@devi.fi Kirsi Hynnälä Talouspäällikkö (09) kirsi.hynnala@devi.fi Laura Sareva Markkinointipäällikkö, tekninen neuvonta (09) laura.sareva@devi.fi Juha-Pekka Heinonen Puhelinmyynti, aluemyynti Keski-Suomi, tekninen neuvonta (09) juha-pekka.heinonen@devi.fi Eerik Hynnälä Logistiikka (09) eerik.hynnala@devi.fi Kimmo Nuortila Puhelinmyynti, tekninen neuvonta (09) kimmo.nuortila@devi.fi

3 Sisällysluettelo 3 LÄMPÖKAAPELIT, MATOT JA LÄMPÖMATOT vakiomittaiset deviflex DTIP-18 2-johtiminen lämpökaapeli 4 devimat DTIP-18 2-johtiminen lämpökaapelimatto 5 deviflex DTIP-10 2-johtiminen lämpökaapeli 6 devicell TM dry asennus- ja eristelevy kuivaan tilaan suoraan laminaatin tai puulattian alle 7 devikit johtiminen ohutrakenteinen lämpökaapeli 8 devimat DTIF johtiminen lämpömatto (puu-, parketti-, laminaatti-, korkki- tai muovimattolattiat) 9 devimat DTIF johtiminen lämpömatto (laatta- ja klinkkerilattiat) 9 devikit -10 paketti 2-johtiminen ohutrakenteinen lämpökaapelipaketti 10 devimat DTIF-100 paketti 2-johtiminen lämpömattopaketti 10 devimat DTIF-150 paketti 2-johtiminen lämpömattopaketti 10 deviflex DTIP-8 2-johtiminen lämpökaapeli 11 deviflex DTIE-17 2-johtiminen lämpökaapeli 12 deviflex DTIE-10 2-johtiminen lämpökaapeli 13 deviflex DTIV-9 2-johtiminen vakiovastusjuomavesikaapeli 14 DPH-PT itserajoittuva sulanapitokaapeli 15 Paineläpivienti 3/4 & 1 15 Taulukoita sulanapito putken ulkopuolella 16 deviflex DTCE-30 2-johtiminen lämpökaapeli 17 devimat DSIA johtiminen lämpökaapelimatto 18 devimat DSVK johtiminen lämpökaapelimatto asfalttiin 19 deviflex DSVK-25 1-johtiminen lämpökaapeli asfalttiin 19 LÄMPÖKAAPELIT kelatavara deviflex DSIA 1-johtiminen lämpökaapeli 20 deviflex TM DTIP 2-johtiminen lämpökaapeli 20 deviflex TM DSIG 1-johtiminen lämpökaapeli 20 DSIA, DTIP, DSIG taulukko, kaavaympyrä 21 Itserajoittuvat lämpökaapelit 22 Tarvikkeet 22 Taulukoita itserajoittuvien lämpökaapeleiden enimmäispituudet ja lämmönluovutustehot 23 TARVIKKEET JA MUUT TUOTTEET Tarvikkeet 2-johdinkaapelit ja 2-johdinkaapelimatot, 1-johdinkaapelit 24 DEVI peililämmitin 24 TERMOSTAATIT devireg elektroninen termostaatti 25 devireg elektroninen termostaatti 26 devireg 535 elektroninen termostaatti 27 devireg 550 älykäs, oppiva elektroninen termostaatti 28 devicom PC-PRO PC-sovitin devireg 550 termostaateille 30 devicom WEB-HOME nettisovitin devireg 550 termostaateille 31 devireg 710 ulkolämpötilakompensoitu elektroninen termostaatti 32 devireg 330-sarja elektroniset termostaatit 33 devireg 316 elektroninen differentiaalitermostaatti 34 devireg 610 elektroninen pinta-asennustermostaatti 35 devireg 850 II digitaalinen säädin lumen ja jään ohjaukseen 36 TARVIKKEET termostaatit devireg NTC-johtoanturi, anturipidike, devireg ulkoanturi 38 MUUT TUOTTEET devirail pyyhekuivaimet 39 devitemp puhaltimet 39 Tuoteluettelo internetissä: Luettelossa olevat rakenneleikkauskuvat ovat ohjeellisia. DEVI ei vastaa tuotteiden väärinkäytöstä johtuvista vahingoista. Pidätämme oikeuden muutoksiin. Takuu: DEVI myöntää 10 vuoden takuun deviflex TM, devikit TM, lämpökaapeleiden ja devimat TM lämpömattojen sekä 2 vuoden takuun erikoiskaapeleiden, devireg TM termostaattien, devicell TM asennus- ja eristelevyjen sekä muiden asennustarvikkeiden materiaali ja valmistusvirheille. Tarkemmat takuuohjeet löytyvät asennus- ja käyttöohjeista.

4 4 Lattialämmitys (betonilattiat/paksuus yli 5 cm) ja sulanapito (ulkoalueet) deviflex DTIP-18 2-johtiminen lämpökaapeli deviflex DTIP-18 lämpökaapeli soveltuu uudiskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betonilattioiden (paksuus yli 5 cm) lattialämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. Kaapeli on merkitty metrimerkinnöin. Kaapelin teho on 18 W/m. Asennettaessa esimerkiksi raudoitusverkkoon 15 cm asennusvälillä saavutetaan ihanteellinen lämmitysteho ~120 W/m 2. Tätä kaapelia voidaan käyttää myös maa-alueilla mm. portaiden, jalkakäytävien ja pihaalueiden sulanapidossa. Maanvarainen betonilattia Lattian päällyste Betonilaatta Anturi Lämpökaapeli Raudoitus Eriste Kaapelin rakenne Liitoskaapeli Jännite Halkaisija Johtimen eriste 2-johtiminen, yksi liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 18 W/m 7,0 mm PEX Vaippa PVC 90 C Max lämpötila 65 C Lattialämmityksen suositeltavia neliötehoja: Osittain varaava lattialämmitys W/m 2 Ei yhtään ulkoseinää ulkoseinä <ulkoseinää ja/tai isoja, korkeita ikkunoita Tuulikaappi, märkätilat Huom! Jos lattian pintamateriaalina on puu, parketti, laminaatti, korkki tai muovimatto suosittelemme käytettäväksi termostaattia, jolla voidaan rajoittaa lattian lämpötilan nousu yli sallitun maksimiarvon. Ontelolaatta Lattian päällyste Betonilaatta Anturi Lämpökaapeli Raudoitus Eriste Ontelolaatta Lämpökaapeleiden c-c asennusväli deviflex DTIP-18, teho 18 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m Pituus W *Lämmitettävä ala m 2 *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu 24. Termostaatit sivut Vastus ohm , , , , , , ,1 Lämpökaapelin asennusvälin määrittäminen (kaapelin metriteho x 100) neliöteho käytettävää lattiapintaa kohden TAI (käytettävissä oleva pinta-ala m 2 x 100) kaapelin pituus (18 x 100) 120 W/m 2 DTIP-18 =k/k-etäisyys 15 cm c-c cm 75 24, , , , , , ,2 =k/k-etäisyys cm =k/k-etäisyys cm Esim. deviflex TM DTIP-18, 18 W/m 2, neliömetrille tarvittava teho 120 W/m 2

5 Lattialämmitys (betonilattiat/paksuus yli 5 cm) 5 devimat DTIP-18 2-johtiminen lämpökaapelimatto devimat DTIP-18 lämpökaapelimatto soveltuu uudiskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betonilattioiden (paksuus yli 5 cm) lattialämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. devimat DTIP-18 lämpökaapelimaton valmistuksessa on käytetty normaalia DTIP-18 lämpökaapelia 15 cm:n asennusvälillä asennustyötä helpottamaan. Maton teho on 120 W/m 2, joka on ihanteellinen lämmitysteho osittain varaavassa lattialämmityksessä. devimat DTIP-18 eroaa muista lämpökaapelimatoista siinä, että kaapeleiden välissä ei ole verkkoa. Verkon sijasta DTIP-18 lämpökaapelimatossa on kolme teippiriviä. Tästä syystä valmismatto on erityisen sopiva uudisrakentamiseen, missä lämpökaapelimatto kiinnitetään raudoitusverkkoon nippusitein ja näin sidottavien nippusiteiden määrä on pienempi, kuin perinteisessä lämpökaapeliasennuksessa. Maanvarainen betonilattia Lattian päällyste Betonilaatta Anturi Lämpökaapelimatto Raudoitus Eriste devimat TM DTIP-18, teho 120 W/m 2 (18 W/m, c-c 15 cm), jännite 230V, liitoskaapelin pituus 2,5m Lämmitettävä ala m 2 Koko lev. x pit. m W Vastus ohm ,5 1 x 8, , x , x , x , x , x x ,1 Ontelolaatta Lattian päällyste Betonilaatta Anturi Lämpökaapelimatto Raudoitus Eriste Ontelolaatta Matto Kaapelin rakenne Liitoskaapeli Jännite Halkaisija Johtimen eriste leveys 0,90 m (as. tekn. lev. 1 m), lujitettu kiinnitysteippi 2-johtiminen, yksi liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 120 W/m 2, (18 W/m) 7,0 mm PEX Vaippa PVC 90 C Max lämpötila 65 C Lisätarvikkeet sivu 24. Termostaatit sivut

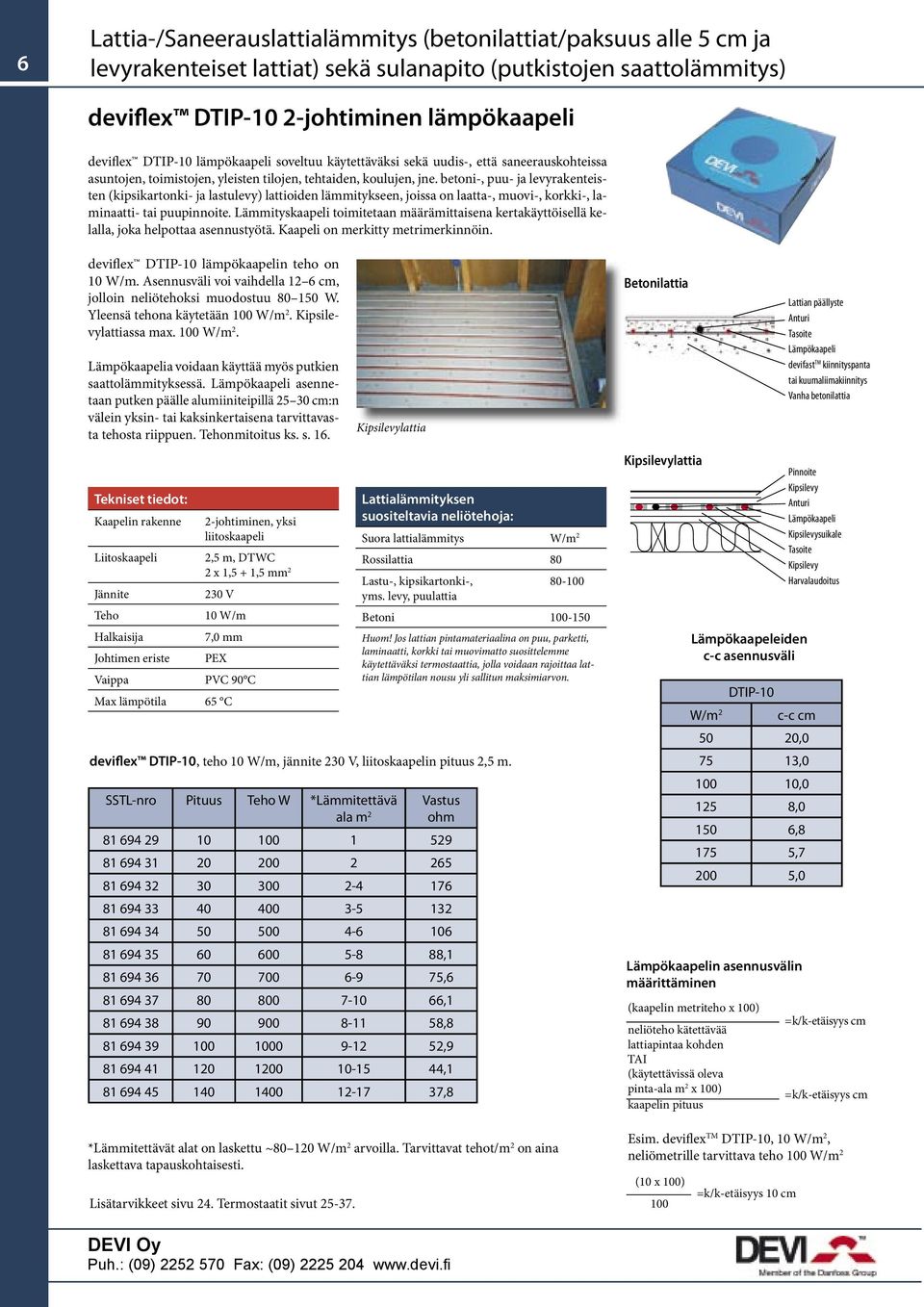

6 6 Lattia-/Saneerauslattialämmitys (betonilattiat/paksuus alle 5 cm ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys) deviflex DTIP-10 2-johtiminen lämpökaapeli deviflex DTIP-10 lämpökaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betoni-, puu- ja levyrakenteisten (kipsikartonki- ja lastulevy) lattioiden lämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. Kaapeli on merkitty metrimerkinnöin. deviflex DTIP-10 lämpökaapelin teho on 10 W/m. Asennusväli voi vaihdella 12 6 cm, jolloin neliötehoksi muodostuu W. Yleensä tehona käytetään 100 W/m 2. Kipsilevylattiassa max. 100 W/m 2. Lämpökaapelia voidaan käyttää myös putkien saattolämmityksessä. Lämpökaapeli asennetaan putken päälle alumiiniteipillä cm:n välein yksin- tai kaksinkertaisena tarvittavasta tehosta riippuen. nmitoitus ks. s. 16. Kaapelin rakenne Liitoskaapeli Jännite Halkaisija Johtimen eriste 2-johtiminen, yksi liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 10 W/m 7,0 mm PEX Vaippa PVC 90 C Max lämpötila 65 C deviflex DTIP-10, teho 10 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu 24. Termostaatit sivut Kipsilevylattia Pituus W *Lämmitettävä ala m 2 Lattialämmityksen suositeltavia neliötehoja: Suora lattialämmitys W/m 2 Rossilattia 80 Lastu-, kipsikartonki-, yms. levy, puulattia Betoni Huom! Jos lattian pintamateriaalina on puu, parketti, laminaatti, korkki tai muovimatto suosittelemme käytettäväksi termostaattia, jolla voidaan rajoittaa lattian lämpötilan nousu yli sallitun maksimiarvon. Vastus ohm , , , , , , ,8 Betonilattia Kipsilevylattia Lämpökaapelin asennusvälin määrittäminen (kaapelin metriteho x 100) neliöteho kätettävää lattiapintaa kohden TAI (käytettävissä oleva pinta-ala m 2 x 100) kaapelin pituus (10 x 100) 100 Lämpökaapeleiden c-c asennusväli W/m 2 DTIP-10 =k/k-etäisyys 10 cm c-c cm 50 20, , , , , , ,0 Lattian päällyste Anturi Tasoite Lämpökaapeli devifast TM kiinnityspanta tai kuumaliimakiinnitys Vanha betonilattia Pinnoite Kipsilevy Anturi Lämpökaapeli Kipsilevysuikale Tasoite Kipsilevy Harvalaudoitus =k/k-etäisyys cm =k/k-etäisyys cm Esim. deviflex TM DTIP-10, 10 W/m 2, neliömetrille tarvittava teho 100 W/m 2

7 Asennus- ja eristelevyt (DTIP-10, DTIE-10, DTIP-8 lämpökaapeleille) saneeraukseen ja uudisrakentamiseen 7 devicell dry asennus- ja eristelevy kuivaan tilaan suoraan laminaatin tai puulattian alle devicell mahdollistaa nopea ja helpon lattialämmityksen asentamisen suoraan parketin, laminaatin tai puupinnoitteen alle. devicell levyn koko on 50 cm x 100 cm ja paksuus vain 13 mm. devicell levy koostuu alapuolisesta, 12 millimetrin paksuisesta lämpöä eristävästä EPS eristelevystä ja yläpuolisesta, lämpöä heijastavasta noin yhden millimetrin paksuisesta alumiinilevystä. Rakenteensa ansiosta lämpö jakaantuu lattiassa tasaisesti pitäen huoneilman miellyttävänä. Lämpö ei mene hukkaan, koska eriste eristää alapuolen lämpöhäviöitä tehokkaasti ja samalla alumiini heijastaa lämmön ylöspäin. Näin lämpötilan nosto haluttuun lämpötilaan tapahtuu nopeasti. Levyt soveltuvat deviflex DTIP-10 ja DTIE-10 lämpökaapeleille. Matalaenergiataloissa voidaan käyttää myös DTIP-8 kaapelia. Yhteen neliöön levyjä menee 10 metriä DTIP-10 lämpökaapelia. Tällöin lattian neliötehoksi muodostuu 100 W/m², jolla saavutetaan ihanteellinen lämmitysteho parketti- ja laminaattipintaisille lattioille. devicell levyjen pakkauskoot: ovat 2 m², 5 m² ja 50 m². Betoni- tai levylattiat pinnoite parketti tai laminaatti devicell asennus- ja eristelevyt asennetaan olemassa olevan lattian päälle, levyt kiinnitetään toisiinsa mukana tulevilla muovilukoilla, DTIP-10 lämpökaapelit painetaan levyn uriin ja parketin tai laminaatti asennetaan paikoilleen. Rossilattiat pinnoite lautalattia Kannattimien välin on oltava k 600 ja eristeenä käytettävä kovavillaa. devicell asennus- ja eristelevyt asennetaan kannattimien väliin suoraan villan päälle, levyt kiinnitetään toisiinsa mukana tulevilla muovilukoilla, DTIP-10 lämpökaapelit painetaan levyn uriin ja kaapeli peitetään alumiiniteipillä. Lopuksi lautalattia asennetaan lattiavasoihin / kannattimiin kiinni. Rakenne U-arvo Alumiinilla päällystetty polystyreeni 3 W/m 2 K Koko 50 x 100 cm (0,5 m 2 ) Paksuus Alumiinin paksuus Eriste 13 mm 0,75-1,2 mm Puristuslujuus 3670 kg/m 2 Max lämpötila 80 C 12 mm palosuojattu EPS Pakkauskoko 4 levyä, 2 m 2 ( ) 10 levyä, 5 m 2 ( ) 100 levyä, 50 m 2 ( ) Lisätarvikkeet devicell TM lattia-anturin asennussarja ( ) (1 kpl/termostaatti) Asennussarja sisältää: 2,5 m anturin suojaputki 1 kpl anturin suojakotelo 2 kpl arkkia alumiiniteippiä. Yhdessä arkissa neljä teipinpalaa SSTL nro Tuote devicell TM dry 2 m 2 asennus-/eristelevy devicell TM dry 5 m 2 asennus-/eristelevy devicell TM dry 50 m 2 asennus-/eristelevy SSTL nro Tuote Lattia-anturin asennussarja (devicell)

8 8 Lattia-/Saneerauslattialämmitys (betoni- ja levyrakenteiset lattiat) devikit johtiminen ohutrakenteinen lämpökaapeli devikit -10 saneerauskaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betoni-, puu- ja levyrakenteisten (kipsikartonki- ja lastulevy) lattioiden lämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. devikit -10 saneerauskaapelin teho on 10 W/m ja halkaisija vain 4,5 mm. Asennusväli voi vaihdella 12 6 cm, jolloin neliötehoksi muodostuu W. Yleensä tehona käytetään 100 W/m 2. Kaapelin rakenne 2-johtiminen, yksi liitoskaapeli Liitoskaapeli 2,5 m, 2 x 1,5 + 1,5 mm 2 Jännite Halkaisija Johtimen eriste Välivaippa 230 V 10 W/m 4,5 mm FEP MDPE Ulkovaippa PVC 90 C Max lämpötila 70/70 C (on/off) Lattialämmityksen suositeltavia neliötehoja: Suora lattialämmitys W/m 2 Lastu-, kipsikartonki-, yms. levy, puulattia Betoni Huom! Jos lattian pintamateriaalina on puu, parketti, laminaatti, korkki tai muovimatto suosittelemme käytettäväksi termostaattia, jolla voidaan rajoittaa lattian lämpötilan nousu yli sallitun maksimiarvon. Ohutrakenteinen betonilattia Lattian päällyste devikit TM lämpökaapeli Tasoite Anturi Vanha betonilattia devikit -10, teho 10 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. Sis.: devikit -10 saneerauskaapelin, termostaatin anturin suojaputken sekä liiman kuumaliimapistooliin Pituus m W *Lämmitettävä ala m 2 Vastus ohm , , , , , , ,3 Lämpökaapeleiden c-c asennusväli W/m 2 devikit-10 c-c cm 50 20, , , , , , ,0 *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu 24. Termostaatit sivut

9 Saneerauslattialämmitys (ohutrakenteiset betoni- ja levyrakenteiset lattiat) 9 devimat DTIF johtiminen lämpömatto (puu-, parketti-, laminaatti-, korkki- tai muovimattolattiat) devimat DTIF johtiminen lämpömatto (laatta-, klinkkerilattiat) devimat DTIF on kaksijohtiminen, yhdellä liitoskaapelilla varustettu lämpömatto. Matossa ohut lämpökaapeli on kiinnitetty valmiiksi asennusta helpottavaan liimapintaiseen verkkoon. Lämpömattoa valmistetaan kahta tehoa: 100 W/m 2 ja 150 W/m 2. devimat DTIF-100 voidaan käyttää betoni-, kipsikartonkilevy-, lastulevy- tai puulattioissa, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. devimat DTIF-150 voidaan käyttää betonilattioissa sekä kosteissa, että kuivissa tiloissa, joissa lämpöhäviöt ovat poikkeuksellisen suuret. DTIF-150 lämpömattoa suositellaan eritoten silloin, kun pintamateriaaliksi tulee laatta. Ohutrakenteinen betonilattia Lattian päällyste Vedeneriste (märkätilat) Tasoite devimat TM lämpömatto Anturi Vanha betonilattia devimat DTIF-100 teho 100 W/m 2, devimat DTIF-150 teho 150 W/m 2, jännite 230 V, liitoskaapelin pituus 4,0 m Lämmitettävä Lev. x pit. 100 W/m 2 ala m 2 SSTL nro W Vastus ohm 150 W/m 2 SSTL nro W Vastus ohm 0,5 0,5x1, ,0 0,5x2, ,5 0,5x3, ,0 0,5x4, ,5 0,5x5, ,0 0,5x6, ,5 0,5x7, ,0 0,5x8, ,2 5,0 0,5x10, ,5 6,0 0,5x12, , ,8 7,0 0,5x14, , ,4 8,0 0,5x16, , ,1 9,0 0,5x18, , ,2 10,0 0,5x20, , ,3 12,0 0,5x24, , ,4 Matto Kaapelin rakenne Liitoskaapeli Jännite Itsekiinnittyvä pinta koko maton leveydeltä, leveys 0,48 m (as. tekn. lev. 0,5 m) 2-johtiminen, yksi liitoskaapeli 4,0 m, 2 x 1,0 + suojamaa 230 V t 100 W/m 2 ja 150 W/m 2 Halkaisija Johtimen eriste 3,0 mm FEP Vaippa PVDF 90 C Max lämpötila 90 C Lisätarvikkeet sivu 24. Termostaatit sivut

10 10 Paketit devikit johtiminen ohutrakenteinen lämpökaapelipaketti (tuote- ja tekniset tiedot s. 8) devikit -10, teho 10 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. devikit saneerauskaapelipaketti sisältää: devikit -10 saneerauskaapelin, devireg 530 ELKO termostaatin, termostaatin anturin suojaputken sekä liiman kuumaliimapistooliin kaapelipaketti Pituus m W *Lämmitettävä ala m 2 Vastus ohm , , , , , , ,3 devimat DTIF johtiminen lämpömattopaketti devimat DTIF johtiminen lämpömattopaketti (tuote- ja tekniset tiedot s. 9) devimat DTIF-100, lämpömattopaketti teho 100 W/m 2 devimat DTIF-150, lämpömattopaketti teho 150 W/m 2, jännite 230 V, liitoskaapelin pituus 4,0 m DTIF lämpömattopaketti sisältää DTIF lämpömaton, devireg TM 530 ELKO termostaatin ja anturin suojaputken Lämmitettävä Lev. x pit. 100 W/m 2 ala m 2 SSTL nro W Vastus ohm 150 W/m 2 SSTL nro W Vastus ohm 0,5 0,5x1, ,0 0,5x2, ,5 0,5x3, ,0 0,5x4, ,5 0,5x5, ,0 0,5x6, ,5 0,5x7, ,0 0,5x8, ,2 5,0 0,5x10, ,5 6,0 0,5x12, , ,8 7,0 0,5x14, , ,4 8,0 0,5x16, , ,1 9,0 0,5x18, , ,2 10,0 0,5x20, , ,3 12,0 0,5x24, , ,4

11 Lattialämmitys ( rossi- ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys ja ulkoalueiden sulanapito 230/400 V) 11 deviflex DTIP-8 2-johtiminen lämpökaapeli deviflex DTIP-8 lämpökaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. rossi-. puu- ja levyrakenteisten lattioiden lämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. Kaapeli on merkitty metrimerkinnöin. deviflex DTIP-8 kaapelin teho on 8 W/m. 10 cm asennusvälillä neliötehoksi muodostuu 80 W ja 8 cm asennusvälillä 100 W. Lämpökaapelia voidaan käyttää myös putkien saattolämmityksessä. Lämpökaapeli asennetaan putken päälle alumiiniteipillä cm:n välein yksin- tai kaksinkertaisena tarvittavasta tehosta riippuen. n mitoitus ks. s. 16. Kun kaapeli kytketään 400 V jännitteelle on kaapelin teho ~24 W/m. Näin samaa kaapelia voidaan käyttää mm. piha-alueiden, portaiden tai luiskien sulanapidossa. Käyttö vain kylmemmissä kuin +5 C lämpötiloissa. deviflex DTIP-8, teho 8 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. Pituus m W *Lämmitettävä ala m 2 *Lämmitettävät alat on laskettu ~60 80 W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu 24. Termostaatit sivut Rossilattia Vastus ohm alle alle alle alle alle alle , , , , , , , ,2 Kipsilevylattia ~25 W/m, jännite 400 V 400 V/ Pituus m 400 V/ W Rossilattia Kipsilevylattia Kaapelin rakenne Liitoskaapeli Jännite Lämpökaapeleiden c-c asennusväli W/m 2 2-johtiminen, yksi liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 8 W/m (24 W/m/400 V) Halkaisija Johtimen eriste 7,0 mm PEX Vaippa PVC 90 C Max lämpötila 65 C DTIP-8 c-c cm 50 16, , , ,0 90 8, ,0 Lämmityksen suositeltavia neliötehoja: Suora lattialämmitys W/m 2 Rossilattia 80 Lastu-, kipsikartonki-, yms. levy, puulattia Lattian päällyste (puu) Anturi Ilmatila 30 mm Lämpökaapeli Verkko Ilmatila 10 mm Eriste Pinnoite Kipsilevy Anturi Lämpökaapeli Kipsilevysuikale Tasoite Kipsilevy Harvalaudoitus Huom! Jos lattian pintamateriaalina on puu, parketti, laminaatti, korkki tai muovimatto suosittelemme käytettäväksi termostaattia, jolla voidaan rajoittaa lattian lämpötilan nousu yli sallitun maksimiarvon.

12 12 Lattialämmitys (betonilattiat/paksuus yli 4 cm) ja sulanapito (ulkoalueet ja katot) deviflex DTIE-17 2-johtiminen lämpökaapeli deviflex DTIE-17 lämpökaapeli soveltuu käytettäväksi asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. sekä uudis-, että saneerauslattioissa betonilattioiden, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite, lämmitykseen. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. deviflex DTIE-17 lämpökaapelin teho on 17 W/m. deviflex DTIE-17 lämpökaapeli on pyöreä. Tämä helpottaa asennustyötä ja lyhentää asentamiseen kuluvaa aikaa. Kaapeli on varustettu metrimerkinnöin. deviflex DTIE-17 on ympäristöystävällinen, lyijytön ja halogeenivapaa, polyolefin vaippainen kaapeli. deviflex DTIE-17 lämpökaapelia voidaan käyttää myös maa-alueilla mm. portaiden, jalkakäytävien ja piha-alueiden sulanapidossa. Maanvarainen betonilattia Lattian päällyste Betonilaatta Anturi Lämpökaapeli Raudoitus Eriste Ontelolaatta deviflex DTIE-17, ympäristöystävällinen, halogeenivapaa lämpökaapeli. 17 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. Pituus m W *Lämmitettävä ala m 2 Vastus ohm , , ,5 264, , , , , , ,5 105, ,5 88, , , ,5-11,5 58, , , ,5 40, ,5 34, ,5 29, ,5-26,5 25, ,5-29,5 22, ,5-32,5 20, ,5 18,2 Ontelolaatta Kaapelin rakenne Liitoskaapeli Jännite Halkaisija Johtimen eriste Sisempi vaippa Ulkovaippa 2-johtiminen, yksi liitoskaapeli, lyijy- ja halogeenivapaa 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 17 W/m 6,0 mm (pyöreä) FEP/MFA XLPE Polyolefin Max lämpötila 70 C Lattian päällyste Betonilaatta Anturi Lämpökaapeli Raudoitus Eriste Ontelolaatta *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu 24. Termostaatit sivut

13 Lattialämmitys (betoni- ja levyrakenteiset lattiat) sekä sulanapito (putkistojen saattolämmitys) 13 deviflex DTIE-10 2-johtiminen lämpökaapeli deviflex DTIE-10 lämpökaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betoni-, puu- ja levyrakenteisten (kipsikartonki- ja lastulevy) lattioiden lämmitykseen, joissa on laatta-, muovi-, korkki-, laminaatti- tai puupinnoite. Lämmityskaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla, joka helpottaa asennustyötä. deviflex DTIE-10 lämpökaapelin teho on 10 W/m. Asennusväli voi vaihdella 12 6 cm, jolloin neliötehoksi muodostuu W. Yleensä tehona käytetään 100 W/m 2. deviflex DTIE-10 lämpökaapeli on pyöreä. Tämä helpottaa asennustyötä ja lyhentää asentamiseen kuluvaa aikaa. Kaapeli on varustettu metrimerkinnöin. deviflex DTIE on ympäristöystävällinen, lyijytön ja halogeenivapaa polyolefin vaippainen kaapeli. deviflex DTIE-10 lämpökaapelia voidaan käyttää myös putkien saattolämmityksessä. deviflex DTIE-10, ympäristöystävällinen, halogeenivapaa lämpökaapeli. 10 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. Betonilattia Kipsilevylattia Lattian päällyste Anturi Tasoite Lämpökaapeli devifast TM kiinnityspanta tai kuumaliimakiinnitys Vanha betonilattia Pinnoite Kipsilevy Anturi Lämpökaapeli Kipsilevysuikale Tasoite Kipsilevy Harvalaudoitus Pituus m W *Lämmitettävä ala m 2 Vastus ohm alle , alle , alle 1 881, alle 1 661, , , , ,5 264, , , , , , ,5 88, , , , , ,5-12,5 52, , ,5 37, , , ,5 29, ,5 Kaapelin rakenne Liitoskaapeli Jännite Halkaisija Johtimen eriste Sisempi vaippa Ulkovaippa 2-johtiminen, yksi liitoskaapeli, lyijy- ja halogeenivapaa 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 10 W/m 6,0 mm (pyöreä) FEP/MFA XLPE Polyolefin Max lämpötila 70 C *Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot/m 2 on aina laskettava tapauskohtaisesti. Lisätarvikkeet sivu 24. Termostaatit sivut

14 14 Juomavesiputkien sisäpuolinen sulanapito deviflex DTIV-9 2-johtiminen vakiovastusjuomavesikaapeli deviflex DTIV-9 kaapelia käytetään maahan upotettujen, mutta ei routarajanalapuolella olevien juomavesiputkien sulanapitoon. DTIV-9 juomavesikaapelin teho on 9W/m. Kaapeli on päällystetty polyeteenikerroksella, joka on samaa materiaalia kuin putkissakin. Materiaali on hyväksytty juomavesiputkien sisäiseen käyttöön. deviflex DTIV-9 juomavesikaapeli toimitetaan varustettuna läpivientiyhteellä (3/4 & 1 ) ja 2,5 metrin pituisella liitoskaapelilla. Paketissa seuraa myös merkkivalollinen, pinta-asenteinen IP 55 kytkin. Lämpökaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla. deviflex DTIV-9, teho 9 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m Pituus m W Vastus ohm , , , , , , , , , ,2 Juomavesiputkien saattolämmityksessä suosittelemme esim. devireg TM 610 termostaatin käyttöä. Tällöin varmistetaan, että lämmitys on päällä vain tarvittaessa. Kaapelin rakenne Liitoskaapeli Jännite Halkaisija Johtimen eriste Vaippa 2-johtiminen, yksi liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm V 9 W/m 7,5 mm (pyöreä) XLPE Polyethen Max lämpötila 65 C Lisätarvikkeet sivu 24. Termostaatit sivut

15 Juomavesiputkien sekä putkien sisä- ja ulkopuolinen sulanapito 15 DPH-PT itserajoittuva sulanapitokaapeli DPH-PT itserajoittuva lämpökaapeli vesimittarin ja putken sisä- tai ulkopuoliseen sulanapitoon (valmistettu DPH-10 itserajoittuvasta lämpökaapelista). Kaapelin teho on 10 W/m + 10 C. Kaapeli on päällystetty fluoropolymer kerroksella. Materiaali on hyväksytty juomavesiputkien sisäiseen käyttöön. DPH-PT kaapelit on varustettu pistotulpallisella 2 m kumikaapelilla. Jos kaapelia halutaan käyttää juomavesiputkien sulanapitoon on se varustettava paineläpiviennillä ( ) DPH-PT itserajoittuva lämpökaapeli juomavesiputken sulanapitoon. Pituus m W Pituus m W Kaapelin rakenne Liitoskaapeli Jännite Itserajoittuva lämpökaapeli, yksi liitoskaapeli 2,0 m, VSB 3 x 1,0 mm V 10 W/m + 10 C Halkaisija Vaippa Max lämpötila 65 C 5,3 x 7,3 mm (ovaali) Fluoropolymer Juomavesiputkien saattolämmityksessä suosittelemme esim. devireg TM 610 termostaatin käyttöä. Tällöin varmistetaan, että lämmitys on päällä vain tarvittaessa. Paineläpivienti ¾ & 1 (soveltuu DPH-10 kelakaapelille ja DPH-PT valmiskaapelille) Paineläpivienti, jossa on ¾ sekä 1 kierteet. Paineläpivienti koostuu neljästä osasta: runko-osa (kierre 3/4 & 1 ), kumitiiviste, aluslevy ja mutteri. Soveltuu DPH-PT sulanapitokaapelille, kun kaapeli halutaan asentaa putken sisään. Kelatavarana toimitettava pipeheat DPH-10 itserajoittuva lämpökaapeli on varustettava paineläpiviennillä, kun kaapeli asennetaan juomavesiputken sisään. Läpiviennin tiivistekumi on muotoiltu pipeheat DPH-10 kaapelille. Tuote & 3/4 paineläpivienti Lisätarvikkeet sivu 24. Termostaatit sivut

16 16 Taulukoita, sulanapito putken ulkopuolella 39 TAULUKOITA Sulanapito putken ulkopuolella Asennus Lämpökaapeli asennetaan putken päälle yksin- tai kaksinkertaisena tarvittavasta tehosta riippuen. Lämpökaapeli kiinnitetään alumiiniteipillä cm:n välein. Jos kaapeli on asennettu yksinkertaisena, sen on oltava putken alapinnalla. Kaksi kaapelia tai edestakaisin menevä asennetaan klo asentoon. Anturi asennetaan putken yläpintaan. Jotta järjestelmä toimisi taloudellisesti, on putki eristettävä. DEVI Oy Fax: (09) Puh.: (09) DTIP-8, DTIP-10, DTIE-10 ja itserajoittuvat lämpökaapelit

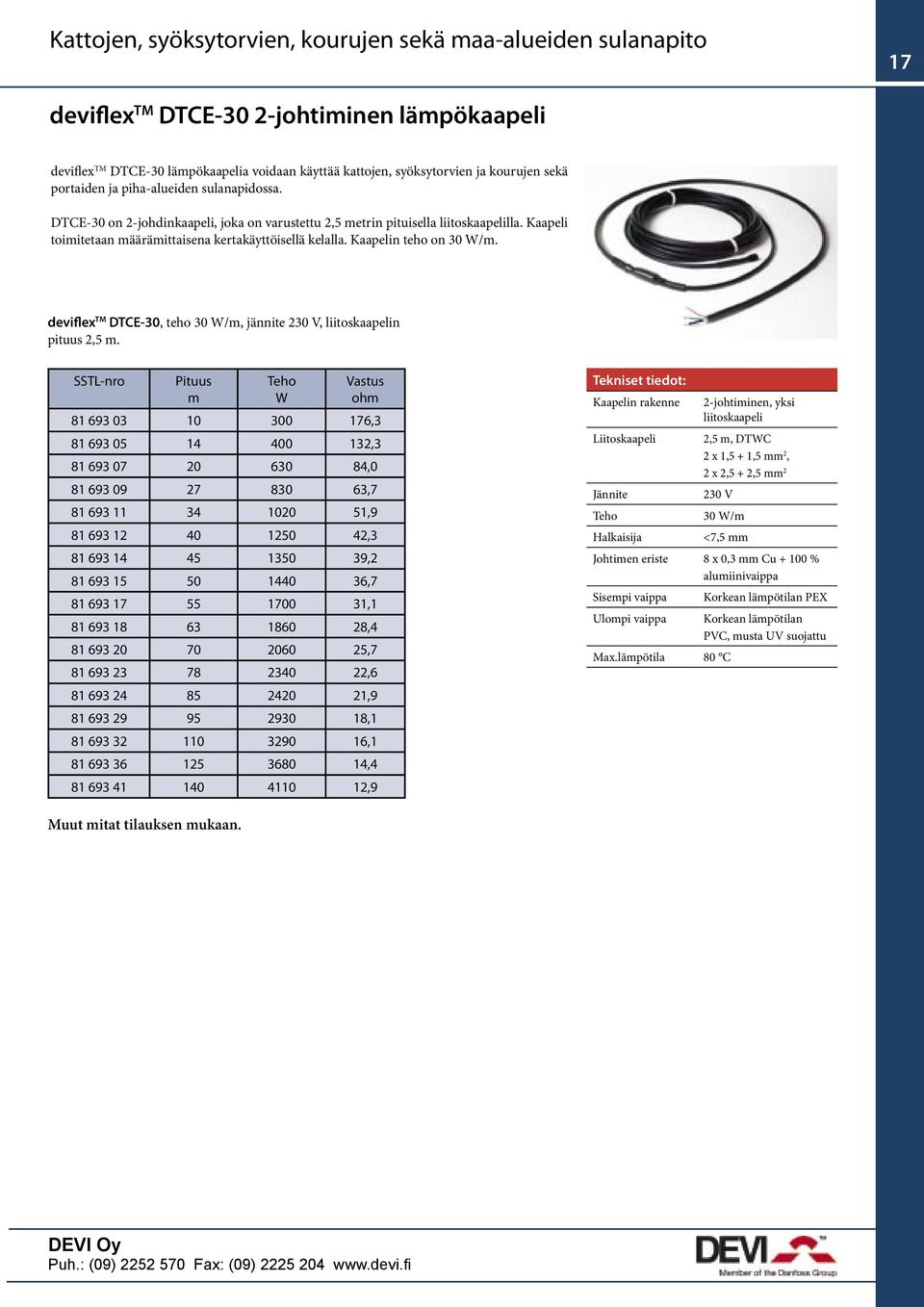

17 Kattojen, syöksytorvien, kourujen sekä maa-alueiden sulanapito 17 deviflex TM DTCE-30 2-johtiminen lämpökaapeli deviflex TM DTCE-30 lämpökaapelia voidaan käyttää kattojen, syöksytorvien ja kourujen sekä portaiden ja piha-alueiden sulanapidossa. DTCE-30 on 2-johdinkaapeli, joka on varustettu 2,5 metrin pituisella liitoskaapelilla. Kaapeli toimitetaan määrämittaisena kertakäyttöisellä kelalla. Kaapelin teho on 30 W/m. deviflex TM DTCE-30, teho 30 W/m, jännite 230 V, liitoskaapelin pituus 2,5 m. Pituus m W Vastus ohm , , , , , , , , , , , , , , , , ,9 Kaapelin rakenne Liitoskaapeli Jännite Halkaisija 2-johtiminen, yksi liitoskaapeli 2,5 m, DTWC 2 x 1,5 + 1,5 mm 2, 2 x 2,5 + 2,5 mm V 30 W/m <7,5 mm Johtimen eriste 8 x 0,3 mm Cu % alumiinivaippa Sisempi vaippa Ulompi vaippa Max.lämpötila 80 C Korkean lämpötilan PEX Korkean lämpötilan PVC, musta UV suojattu Muut mitat tilauksen mukaan.

18 18 Ulkoalueiden sulanapito devimat DSIA johtiminen lämpökaapelimatto devimat DSIA-300 lämpömatto soveltuu ajoluiskiin, pysäköintialueille, jalkakäytäville ym. devimat DSIA-300 on 1-johdinkaapelista valmistettu lämpökaapelimatto, jonka teho on 300 W/m 2. devimat DSIA-lämpökaapelimattoa toimitetaan useita eri pituuksia. Suurin yhdellä matolla katettava ala on 12 m 2. Liitoskaapeleiden pituudet ovat 5 m/5 m + maton pituus. DSIA-300 teho 300 W/m 2, jännite 230 V, liitoskaapelin pituus 5 m/5 m + maton pituus Lämmitettävä ala m 2 Lev. x pit. m W ,30 0,5x4, ,90 0,5x7, ,25 0,5x10, ,45 0,5x12, ,25 0,5x14, DSIA-300 teho 300 W/m 2, jännite 400 V, liitoskaapelin pituus 5 m/5 m + maton pituus Ohm ,10 0,5x16, , ,60 0,5x19, ,95 0,5x23, Lämmitettävä ala m 2 Lev. x pit. m W Ohm ,70 1,0x2, ,05 1,0x4, ,10 1,0x5, ,75 1,0x6, ,95 1,0x7, ,00 1,0x9, ,95 1,0x10, Matto työleveys 0,5 tai 1 m, lujitettu kiinnitysteippi Kaapelin rakenne Liitoskaapeli Jännite 1-johtiminen, varustettu kahdella liitoskaapelilla 5 m/5 m + maton pituus, 1 x 1,5 + 1,5 mm 2 tai 1 x 2,5 + 2,5 mm tai 400 V 300 W/m 2 Halkaisija Johtimen eriste 7,5 mm PEX Vaippa PVC 90 C Max lämpötila 90 C Ulkoalueiden sulanapito, mitoitustehot: Alue W/m 2 Jalankulkuväylät, ulkoportaat, eristetyt lastauslaiturit, eristetyt sillat W/m 2 Pysäköintialueet, ajotiet, ulkoportaat, eristämättömät lastauslaiturit, eristämättömät sillat Asennustavat, esimerkkejä: a) b) c) a) d) b) e) c) d) f) e) g) f) a) b) c) d) e) f) g) a) b) c) d) e) Asfaltti Lämpökaapelit asfaltin alle: a) asfaltti, minimi 5 cm b) hiekka minimi 3 cm c) deviflex TM -lämpökaapeli tai -lämpökaapelimatto d) devifast TM -asennusnauha e) eriste (suositus) f) tiivistetty sorakerros 3-4 cm g) maapohja Laatoitus Lämpökaapelit laattojen alla: a) betonilaatat, paksuus 6-8 cm b) 2-3 cm:n hiekkakerros c) deviflex TM -lämpökaapeli tai -lämpökaapelimatto d) devifast TM -asennusnauha e) eriste (suositus) f) tiivistetty sorakerros 5-7 cm g) maapohja Betoni Lämpökaapelit betonissa: a) vähintään 5 cm:n betonikerros b) deviflex TM -lämpökaapeli tai -lämpökaapelimatto + raudoitus verkko c) eriste (suositus) d) tiivistetty sorakerros 3-4 cm e) maapohja

19 Ulkoalueiden sulanapito (suoraan asfaltin alle) 19 devimat DSVK johtiminen lämpökaapelimatto asfalttiin devimat DSVK-300 lämpökaapelimaton merkittävä ominaisuus on, että se voidaan asentaa suoraan 240 C asfalttiin. Koneesta tulevan asfaltin lämpötila vaihtelee asfalttityypistä riippuen C. Käytettäessä devimat DSVK-300 lämpökaapelimattoa asfaltin alla ei kaapelia tarvitse peittää hiekkakerroksella. devimat DSVK-300 lämpökaapelimaton teho on 300 W/m 2. asfaltti lämpökaapeli devifast TM asennusnauha c) a) b) vanha asfaltti d) e) vanha pohja f) DSVK-300 teho 300 W/m 2, jännite 400 V, liitoskaapelin pituus 4 m/4 m Lämmitettävä ala m 2 Lev. x pit. m W Ohm ,25 0,5x4, , ,75 0,5x7, , ,25 0,75x3, , ,71 0,75x4, , ,98 0,75x9, , ,70 0,75x15, , ,90 1,0x6, , ,70 1,0x11, ,7 Matto Kaapelin rakenne leveys 1 m, lujitettu kiinnitysteippi 1-johtiminen, kaksi liitoskaapelia Liitoskaapeli 4 m/4 m, 1 x 1,5 + 1,5 mm 2 tai 1 x 2,5 + 2,5 mm 2 Jännite 400 V 300 W/m 2 Halkaisija Johtimen eriste 8,1 mm PEX Vaippa XPVC 90 C (240 C 10 min.) Max lämpötila 65 C deviflex DSVK-25 1-johtiminen lämpökaapeli asfalttiin deviflex DSVK-25 on DEVI:n asfalttiasennuksiin kehittämä lämpökaapeli. Se on valmistettu 1-johdinkaapelista ja sen teho on 25 W/m. Kaapeli voidaan asentaa suoraan 240 C asfalttiin. DSVK-25 teho 25 W/m, jännite 400 V, liitoskaapelin pituus 4 m/4 m Pituus m W Ohm , , ,8 Kaapelin rakenne 1-johtiminen, kaksi liitoskaapelia Liitoskaapeli 4 m/4 m, 1 x 1,5 + 1,5 mm 2 tai 1 x 2,5 + 2,5 mm 2 Jännite 400 V 25 W/m 2 Halkaisija Johtimen eriste 8,1 mm PEX Vaippa XPVC 90 C (240 C 10 min.) Max lämpötila 65 C Lisätarvikkeet sivu 24. Termostaatit sivut

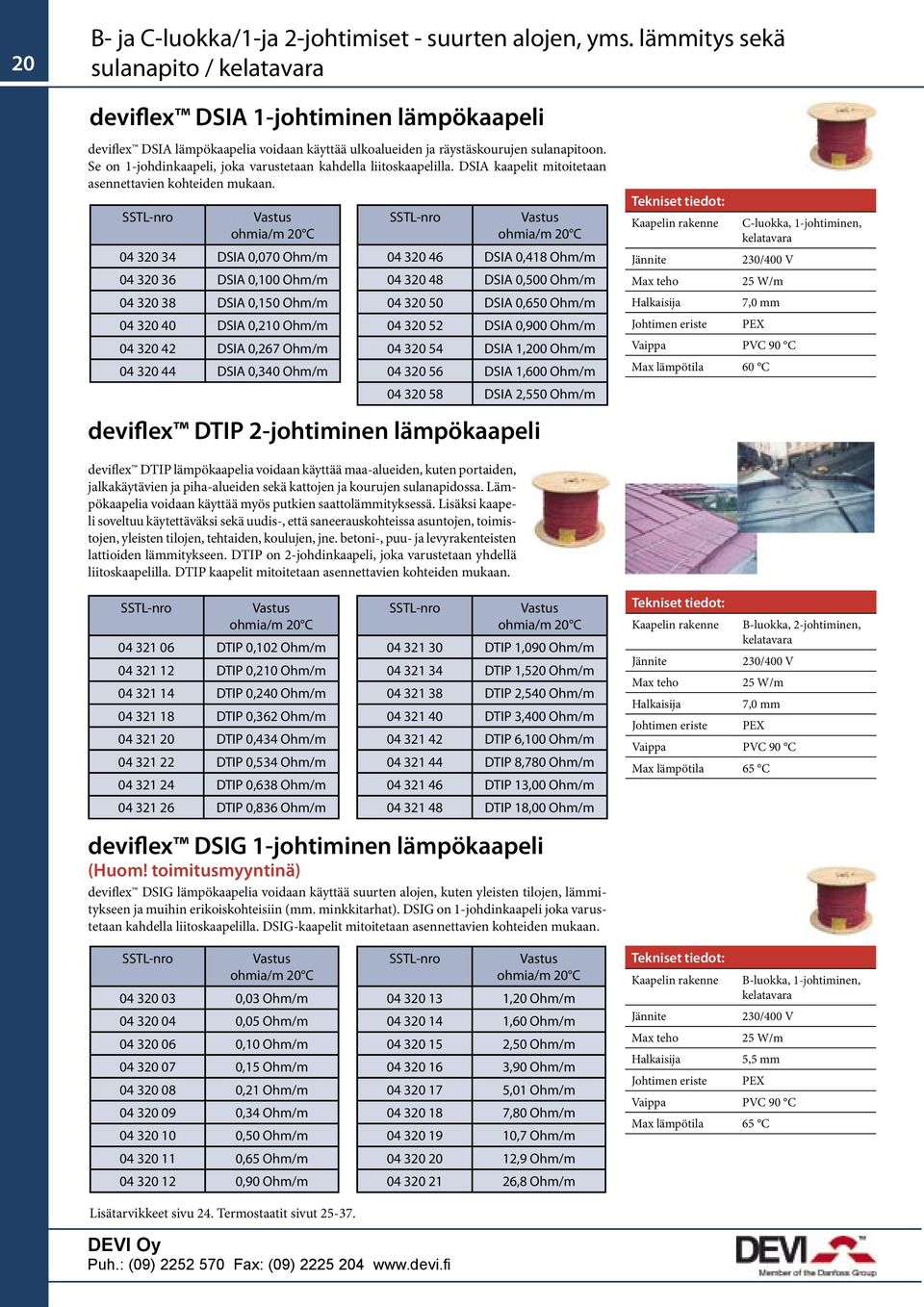

20 20 B- ja C-luokka/1-ja 2-johtimiset - suurten alojen, yms. lämmitys sekä sulanapito / kelatavara deviflex DSIA 1-johtiminen lämpökaapeli deviflex DSIA lämpökaapelia voidaan käyttää ulkoalueiden ja räystäskourujen sulanapitoon. Se on 1-johdinkaapeli, joka varustetaan kahdella liitoskaapelilla. DSIA kaapelit mitoitetaan asennettavien kohteiden mukaan. Vastus ohmia/m 20 C DSIA 0,070 Ohm/m DSIA 0,100 Ohm/m DSIA 0,150 Ohm/m DSIA 0,210 Ohm/m DSIA 0,267 Ohm/m DSIA 0,340 Ohm/m Vastus ohmia/m 20 C DSIA 0,418 Ohm/m DSIA 0,500 Ohm/m DSIA 0,650 Ohm/m DSIA 0,900 Ohm/m DSIA 1,200 Ohm/m DSIA 1,600 Ohm/m DSIA 2,550 Ohm/m deviflex DTIP 2-johtiminen lämpökaapeli Kaapelin rakenne Jännite Max teho Halkaisija Johtimen eriste C-luokka, 1-johtiminen, kelatavara 230/400 V 25 W/m 7,0 mm PEX Vaippa PVC 90 C Max lämpötila 60 C deviflex DTIP lämpökaapelia voidaan käyttää maa-alueiden, kuten portaiden, jalkakäytävien ja piha-alueiden sekä kattojen ja kourujen sulanapidossa. Lämpökaapelia voidaan käyttää myös putkien saattolämmityksessä. Lisäksi kaapeli soveltuu käytettäväksi sekä uudis-, että saneerauskohteissa asuntojen, toimistojen, yleisten tilojen, tehtaiden, koulujen, jne. betoni-, puu- ja levyrakenteisten lattioiden lämmitykseen. DTIP on 2-johdinkaapeli, joka varustetaan yhdellä liitoskaapelilla. DTIP kaapelit mitoitetaan asennettavien kohteiden mukaan. Vastus ohmia/m 20 C DTIP 0,102 Ohm/m DTIP 0,210 Ohm/m DTIP 0,240 Ohm/m DTIP 0,362 Ohm/m DTIP 0,434 Ohm/m DTIP 0,534 Ohm/m DTIP 0,638 Ohm/m DTIP 0,836 Ohm/m deviflex DSIG 1-johtiminen lämpökaapeli (Huom! toimitusmyyntinä) Vastus ohmia/m 20 C DTIP 1,090 Ohm/m DTIP 1,520 Ohm/m DTIP 2,540 Ohm/m DTIP 3,400 Ohm/m DTIP 6,100 Ohm/m DTIP 8,780 Ohm/m DTIP 13,00 Ohm/m DTIP 18,00 Ohm/m deviflex DSIG lämpökaapelia voidaan käyttää suurten alojen, kuten yleisten tilojen, lämmitykseen ja muihin erikoiskohteisiin (mm. minkkitarhat). DSIG on 1-johdinkaapeli joka varustetaan kahdella liitoskaapelilla. DSIG-kaapelit mitoitetaan asennettavien kohteiden mukaan. Kaapelin rakenne Jännite Max teho Halkaisija Johtimen eriste B-luokka, 2-johtiminen, kelatavara 230/400 V 25 W/m 7,0 mm PEX Vaippa PVC 90 C Max lämpötila 65 C Vastus ohmia/m 20 C ,03 Ohm/m ,05 Ohm/m ,10 Ohm/m ,15 Ohm/m ,21 Ohm/m ,34 Ohm/m ,50 Ohm/m ,65 Ohm/m ,90 Ohm/m Lisätarvikkeet sivu 24. Termostaatit sivut Vastus ohmia/m 20 C ,20 Ohm/m ,60 Ohm/m ,50 Ohm/m ,90 Ohm/m ,01 Ohm/m ,80 Ohm/m ,7 Ohm/m ,9 Ohm/m ,8 Ohm/m Kaapelin rakenne Jännite Max teho Halkaisija Johtimen eriste B-luokka, 1-johtiminen, kelatavara 230/400 V 25 W/m 5,5 mm PEX Vaippa PVC 90 C Max lämpötila 65 C

21 Sulanapidon mitoitus, kaavaympyrä, taulukoita 21 DSIA 230 V 400 V Ohm/m *min. m / W <-> max / W *min. m / W<-> max/ W 2,5 *29 / / 576 *51 / / 996 1,6 *37 / / 806 *64 / / ,2 *42 / / 918 *74 / / ,9 *49 / / 947 *85 / / ,65 *58 / / 1252 *100 / / ,5 *66 / / 1490 *114 / / ,418 *72 / / 1602 *125 / / ,34 *80 / / 1748 *139 / / ,267 *90 / / 1981 *156 / / ,21 *101 / / ,15 *120 / / ,1 *147 / / 2645 *Minimipituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. *Minimipituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. DTIP 230 V 400 V Ohm/m *min. m / W <-> max / W *min. m / W <-> max/ W 18 *11 / / 163 *19 / / *13 / / 271 *23 / / 473 8,78 *16 / / 335 *27 / / 563 6,1 *19 / / 310 *33 / / 525 3,4 *25 / / 556 *44 / / 941 2,54 *29 / / 563 *51 / / 969 1,52 *38 / / 696 *66 / / ,09 *44 / / 971 *77 / / ,836 *51 / / 1110 *88 / / ,638 *58 / / 1316 *101 / / ,534 *64 / / 1415 *111 / / ,434 *71 / / 1604 *123 / / ,362 *77 / / 1461 *134 / / ,24 *94 / / ,21 *101 / / ,102 *145 / / 2593 *Minimipituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. *Minimipituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. DSIG 230 V 400 V Ohm/m *min. m / W<-> max / W *min. m / W<-> max / W 26,8 *9 / / 164 *16 / / ,9 *13 / / 315 *22 / / ,7 *14 / / 309 *25 / / 534 7,8 *17 / / 339 *29 / / 586 5,01 *21 / / 459 *36 / / 798 3,9 *24 / / 484 *41 / / 821 2,5 *29 / / 588 *51 / / ,6 *37 / / 806 *64 / / ,2 *42 / / 918 *74 / / ,9 *49 / / 947 *85 / / ,65 *58 / / 1252 *100 / / ,5 *66 / / 1339 *114 / / ,34 *80 / / 1556 *139 / / ,21 *101 / / ,15 *120 / / ,1 *147 / / 2556 *Minimipituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. *Minimipituus laskettu, ettei maksimi (25 W/m) metrikuormitus ylity. U 2 R RxP UxI P I KAAVAYMPYRÄ I 2 xr P U IxR U R I R P I 2 P U U 2 P P R U I Esim. Ulkoalueiden sulanapito, mitoitustehot: Alue W/m 2 Jalankulkuväylät, ulkoportaat, eristetyt lastauslaiturit, eristetyt sillat W/m 2 Pysäköintialueet, ajotiet, ulkoportaat, eristämättömät lastauslaiturit, eristämättömät sillat Räystäskourujen sulanapito, mitoitustehot: Alue W/m Syöksytorvet < 75 mm W/m Räystäskourut, syöksytorvet

22 22 Putkistojen, sadevesijärjestelmien ja juomavesiputkien sulanapito sekä saattolämmitys Itserajoittuvat lämpökaapelit Jäätyminen voi vaurioittaa räystäskouruja, syöksytorvia, sadevesiviemäreitä, -kaivoja, vesiputkistoja, jne. Itserajoittuvien kaapeleiden avulla suojaudutaan jäätymisvaurioilta. Itserajoittuvat lämpökaapelit eivät ylikuumene, vaikka kaapelit koskettavat toisiaan tai risteilevät keskenään. Itserajoittuva lämpökaapeli varustetaan yhdellä liitoskaapelilla. Vesi- ja sadevesiviemäriputkien sulanapitoon - pipeguard-10, pipeguard-25, frostguard FT-15. Sadevesijärjestelmien, kattojen ja portaiden sulanapitoon - iceguard-18/36. Juomavesiputkien sulanapitoon sisä- tai ulkopuolelle - pipeheat DPH-10 (jos kaapeli asennetaan putken sisään on se varustettava paineläpiviennillä). Lämpimän käyttöveden saattolämmitykseen - hotwatt-55. SSTL nro Tyyppi Väri Käyttökohde Putken / C 230 V Max. Cupalmikon omin. vastus pipeguard-10 sin. Putkistot, saattolämmitys Max A Mitat mm Taivutus-säde minimi Päällysvaippa päälle 10 W/m / 10 C 18,2 Ω/km 16 5,8 x 11,8 mm 25 mm TPE pipeguard-25 pun. Putkistot, saattolämmitys frostguard FT-15 musta Putkistot, saatto. lämmitys iceguard-18/36 musta Katot, räystäät ja sadevesiviemärit pipeheat DPH-10 sin. Putkistot, juomavesiputkien sulanapito hotwatt-55 vihr. Lämpimän käyttö-veden saattolämmitys päälle 25 W/m / 10 C 18,2 Ω/km 16 5,8 x 11,8 mm 25 mm TPE päälle 15 W/m / 10 C 18,2 Ω/km 16 4,8 x 10,8 mm 25 mm TPE päälle/ sisään päälle/ sisään 18 W/m / 0 C jäävedessä 36 W/m 10 W/m / 10 C putken sisässä 18,2 Ω/km 16 5,5 x 11,5 mm 25 mm UV-suojattu TPE 18,2 Ω/km 10 5,2 x 7,3 mm 36 mm Fluoropolymer päälle 8 W/m / 55 C 18,2 Ω/km 16 5,5 x 11,5 mm 25 mm TPE 1) Korkein sallittu lämpötila jännitteisenä 65 C ja jännitteettömänä 85 C. 2) Korkein sallittu lämpötila jännitteisenä 65 C ja jännitteettömänä 65 C (TPE - The thermoplastic elastomer insulation) Tarvikkeet Itserajoittuvat lämpökaapelit SSTL nro Tuote Kytkentä- ja loppupääte rasiaan Liitäntäpakkaus liitoskaapeliin ja loppupää Jatkopakkaus lämmityskaapeli ja lämmityskaapeli Vedonpoistokoukku ja etäisyyskiinnike Tiivistekumi pg Alumiiniteippi 50 m deviclip TM kaapelinkannatin 25 kpl

23 Taulukoita 23 Itserajoittuvien lämpökaapeleiden enimmäispituudet Itserajoittuvien lämpökaapeleiden enimmäispituudet eri kytkentälämpötiloilla: Ympäristön C pipeguard-10 ylivirtasuoja pipeguard-25 ylivirtasuoja iceguard-18/36 frostguard FT-15 ylivirtasuoja 10 A 16 A 10 A 16 A 10A 16 A -20 C C C C Ympäristön C pipeheat DPH-10 hotwatt A 10 A 10 A 16 A Putken sisällä Putken ulkopuolella +10 C Putken ulkopuolella Putken ulkopuolella +55 C Itserajoittuvien lämpökaapeleiden lämmönluovutustehot (W/m) pipeguard-10, frostguard FT-15, iceguard-18/36 ja pipeguard-25 Lämmönluovutustehot Ympäristön/putken lämpötila ( C) pipeguard-25 iceguard 18/36 frostguard FT-15 pipeguard-10 (W/m) DPH-10 Lämmönluovutustehot (W/m) hotwatt-55 Lämmönluovutustehot Ympäristön/putken lämpötila ( C) Ympäristön/putken lämpötila ( C)

24 24 Tarvikkeet ja muut tuotteet 2-johdinkaapelit ja 2-johdinkaapelimatot SSTL nro Tuote johdinkaapeli liitäntä- & korjauspakkaus flexkit TM lattia-anturin asennussarja metallipäätteellä ja nysäsovitteella devimat TM DTIF lämpömaton korjauspakkaus johdinkaapelit SSTL nro Tuote johdinkaapelin liitäntäpakkaus; lämpö- & liitoskaapeli ja 2-johdinkaapelit SSTL nro Tuote Syöksytorven vedonpoistaja (1 kpl/syöksy) Räystäskiinnike 25 kpl / pss (4-5 kpl/1m) Etäisyyskiinnike syöksytorviin 25 kpl / pss (5 kpl/1 m) m asennus/kiinnitysrima (räystään pituus x 5)/13 = x kpl rimoja devifast TM kiinnityspanta 25 m (kiinnityspantojen as. väli 30 cm) Alumiiniteippi 50 m deviclip TM kaapelinkannatin 25 kpl DEVI peililämmitin Erityisesti pienissä kylpyhuoneissa kosteus vaikuttaa peiliin riippumatta siitä, miten hyvä ilmastointi siellä on. Lämmön ja hyvin kostean ilman takia peilit huurtuvat. DEVI peililämmitin peilin takana lämmittää peilin nopeasti ja kirkastaa sen. DEVI-peililämpömatto asennetaan siten, että se kytkeytyy päälle samalla, kun valot sytytetään. Näin saadaan kirkas peili, joka ei kuluta energiaa enempää kuin 60 W:n hehkulamppu sillä energiaa ei kulu kuin valojen ollessa sytytettynä. Lämmitettävä ala m 2 Koko lev. x pit. W ,35 0,5 x 0, ,36 0,6 x 0, ,48 0,6 x 0,8 75 Kaapelin tyyppi Jännite 1-johdinkaapeli, jossa suojapunos, kaksi liitoskaapelia 230 V W/m 2 Liitoskaapelit 2 x 2 m, 1,0 mm 2 suojapunoksella Suojapunos Johtimen eristys Vaipan eristys Cu-punos Teflon-FEP PVDF Max lämpötila 60 C

25 Lattia- ja huonelämmityksen säätö 25 devireg elektroninen termostaatti devireg 130 on varustettu lattia-anturilla ja kiinnitetään suoraan seinään tai kojerasiaan. Termostaattia käytetään lattialämmityksen ohjaukseen esimerkiksi laatta- ja kivilattioissa, joissa halutaan säätää lattian lämpötila jalalle miellyttäväksi. devireg 131 on varustettu sisäänrakennetulla huoneanturilla ja se kiinnitetään suoraan seinään tai kojerasiaan. Termostaattia käytetään seinäpattereiden, kattolämmityksen, säteilijöiden sekä muiden lämmittimien ohjaukseen, jotka eivät tarvitse lattia-anturin maksimirajoitusta. devireg 132 -termostaatissa on sisäänrakennettu huoneanturi sekä lattia-anturi ja se kiinnitetään suoraan seinään tai kojerasiaan. Termostaattia käytetään huonelämpötilan säätöön sovelluksissa, joissa lattialle halutaan tai pitää asettaa maksimilämpötilaraja, esim puulattiat. Säätöalue Käyttölämpötila C Käyttöjännite Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma 230 VAC + 10 % / -20 %, 50 Hz 250 V ~16 A 1 A Hystereesi ± 0,2 C Kotelointiluokka IP 30 (0) C, asteikko 1-5 (0) C (0) C, lattialämp C Tuntoelimet 3 m NTC-johtoanturi 15 kohm / 25 C sisäänrakennettu huoneanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 x 36 mm Tuotetiedot: Lämpötilan säätönuppi Jäätymissuoja 5 C Lämpötilan säätö rajoitettavissa LED-merkkivalot: Ei valoa Punainen Vihreä Järjestelmä ei ole toiminnassa Lämmitys on päällä, mutta asetuslämpötilaa ei ole vielä saavutettu. Asetettu lämpötila on saavutettu ja lämmitys ei ole päällä. Tyyppi IP -luokka Anturi devireg 130 lattiatermostaatti 30 johtoanturi (lattia) devireg 131 lattiatermostaatti 30 huoneanturi devireg TM devireg 132 yhdistelmätermostaatti 30 johto- (lattia) & huoneanturi devireg TM 131 NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Lisätarvikkeet sivu 38. Kytkentäkaaviot Maks 16A F N NTC NTC Maks 16A 4 F N devireg TM 130 devireg TM 131 devireg TM NTC NTC Maks 16A F N NTC Maks 16A F N Maks 16A F N NTC devireg TM 130 devireg TM 132 devireg TM 131 devireg TM NTC Maks 16A F N NTC

26 26 Lattia- ja huonelämmityksen säätö devireg elektroninen termostaatti devireg 528/530 on varustettu NTC-lattia-anturilla ja se kiinnitetään uppoasennuskojerasiaan. Termostaattia käytetään lattialämmityksen ohjaukseen esimerkiksi laatta- ja kivilattioissa, joissa halutaan säätää lattian lämpötila jalalle miellyttäväksi. devireg 531 on varustettu sisäänrakennetulla huoneanturilla ja kiinnitetään uppoasennuskojerasiaan. Termostaattia käytetään seinäpattereiden, kattolämmityksen, säteilijöiden sekä muiden lämmittimien ohjaukseen, jotka eivät tarvitse lattia-anturin maksimirajoitusta. devireg 532 -termostaatissa on sisäänrakennettu huoneanturi sekä lattia-anturi ja se kiinnitetään uppoasennuskojerasiaan. devireg 532 -termostaatti säätää huonelämpötilaa ottaen huomioon lattian pintamateriaaleille sopivat lämpötilat. Termostaattia käytetään huonelämpötilan säätöön sovelluksissa, joissa lattialle halutaan tai pitää asettaa maksimilämpöraja, esim. puulattiat. Säätöalue Käyttölämpötila C Käyttöjännite Virran kulutus Max. 0,25W Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma Hystereesi ± 0,2 C Pakkassuoja 5 C Kotelointiluokka IP 31 (0) C, asteikko 1-6 (0) C, asteikko 1-6 (0) C (0) C, lämpötilan rajoitus lattialle C 230 VAC + 10% / -20 %, 50 Hz 230 V ~ 15A (devireg A) cosϕ ~0,3 max 4A Tuntoelin 3 m NTC-johtoanturi 15 kohm / 25 C Sisäänrakennettu huoneanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm Tyyppi IP -luokka Anturi devireg 528 ELKO lattiatermostaatti 31 johtoanturi (lattia) devireg 528 Jussi lattiatermostaatti 31 johtoanturi (lattia) devireg 530 ELKO lattiatermostaatti 31 johtoanturi (lattia) devireg 530 Jussi lattiatermostaatti 31 johtoanturi (lattia) devireg 530 ELKO vikavirtasuojalla 31 johtoanturi (lattia) devireg 530 JUSSI vikavirtasuojalla 31 johtoanturi (lattia) devireg 531 ELKO huonetermostaatti 31 huoneanturi devireg 531 Jussi huonetermostaatti 31 huoneanturi devireg 532 ELKO yhdistelmätermostaatti 31 johto- (lattia) & huoneanturi devireg 532 Jussi yhdistelmätermostaatti 31 johto- (lattia) & huoneanturi NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Lisätarvikkeet sivu 38. Kytkentäkaaviot Max. 15A (528 10A) devireg 528/530 devireg 531 devireg 532 Tuotetiedot: Varustettu kytkimellä Lämpötilan säätönuppi LED-merkkivalot: Ei valoa Punainen Vihreä Järjestelmä ei ole toiminnassa Lämmitys on päällä, mutta asetuslämpötilaa ei ole vielä saavutettu. Asetettu lämpötila on saavutettu ja lämmitys ei ole päällä. Termostaatissa on sisäänrakennettu valvontapiiri, joka kytkee lämmityksen päältä, jos anturipiiri katkeaa tai siihen tulee vika Vikavirtasuojallla varustetuissa termostaateissa on mukana myös 2-os. PL.

27 Lattia- ja huonelämmityksen säätö 27 devireg 535 elektroninen termostaatti digitaalinäytöllä devireg 535 on helppokäyttöinen, digitaalinen ajastintermostaatti. Termostaatissa on manuaalitoiminto sekä kolme ennalta ohjelmoitua/muutettavaa ajastintoimintoa. Pudotuslämpötilan ohjelmointi, esimerkiksi lämpötilan pudotus yöajaksi ja/tai päiväajaksi, on helppoa. Kun termostaatti on asennettu ja asetettu haluttuun mukavuuslämpötilaan, mittaa devireg 535 jatkuvasti miten lämpötila muuttuu huoneessa ja säätää sitä automaattisesti niin, että lämpötila pysyy halutulla mukavuustasolla. Nämä muutokset aiheutuvat niin ulkolämpötilan vaihteluista, kuin asumisen epäsuorista lämpötilavaikutuksista. devireg termostaatissa on mahdollisuus valita lattia-anturi, huoneanturi tai yhdistelmäanturitoiminto (lattia- ja huoneanturi). Kun käytössä on lattia-anturitoiminto, on näyttö joko numeraalinen- (1-6) tai Celsius-asteikkonäyttö (+5 º-+35 ºC). Lisäksi lattia-anturitoiminnossa devireg 535 termostaatti voi toimia myös huoneen lämpömittarina. Yhdistelmätoiminnossa on mahdollista tarkistaa mikä on lattia-anturia ympäröivä lämpötila (lämpötila lattiapinnoitteen alla). Lisäksi devireg 535 termostaatissa voidaan rajoittaa lattian maksimi- sekä minimilämpötila. Lattia-anturi- tai yhdistelmäanturitoiminnossa voidaan valita haluttu lattian maksimilämpötila, jolloin lämpötila ei nouse sen yli ja näin varmistaa lattian pintamateriaalin pitkäikäisyys, esim. parketti-, laminaattilattioissa (lattian maksimilämpötilan asetteluarvo riippuu siitä kuinka syvällä lattia-anturi on lattian pinnasta). Yhdistelmäanturitoiminnossa on mahdollista asettaa lattialle minimilämpötilaraja, jolloin lattian pintalämpötila pysyy miellyttävän tasaisena esim. takkahuoneissa. Termostaatti voidaan myös lukita. Tämä toiminto on hyvä esimerkiksi lastenhuoneissa tai julkisissa tiloissa, joissa halutaan, ettei termostaatin säätöihin voida koskea. Säätöalue/huone (OFF) C Säätöalue/lattia (OFF) C, asteikko 1-6 Lämpötilan rajoitus lattialle max. lattialle min C C Käyttölämpötila C Käyttöjännite Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma Valmiustilan kulutus Varakäynti Hystereesi Pakkassuoja 5 C Kotelointiluokka V ~50/60 Hz 230 V ~ 15A /3450 W cosϕ ~0,3 max 4A max. 0,25 W 80 päivää ±0,2 C huoneanturi ±0,4 C lattia-anturi Tuntoelin 3 m NTC-johtoanturi 15 kohm / 25 C Sisäänrakennettu huoneanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm Digitaalinen näyttö Lapsilukko Tuotetiedot: Lämpömittari, joka näyttää huoneen lämpötilan Säädettävät minimi- ja maksimilämpötilat Ajastintoiminto, jossa kolme ennalta ohjelmoitua / muutettavaa pikaohjelmaa Manuaalitoiminto Anturityyppi valittavissa Varustettu kytkimellä Automaattinen vianilmaisin Termostaatissa on sisäänrakennettu valvontapiiri, joka kytkee lämmityksen päältä, jos anturipiiri katkeaa, tai siihen tulee vika. LED-merkkivalo: Ei valoa Vihreä Vihreä vilkkuu Punainen Punainen ja vihreä vilkkuu Kytkentäkaavio Järjestelmä ei ole toiminnassa Asetettu lämpötila on saavutettu ja lämmitys ei ole päällä Lattia-anturivika Lämmitys on päällä, mutta asetuslämpötilaa ei ole vielä saavutettu Lattian maksimilämpötilaraja saavutettu, lämmitys kytketty päältä Tyyppi IP -luokka Tuntoelin devireg 535 ELKO lattiatermostaatti 31 johto- (lattia) & huoneanturi devireg 535 Jussi lattiatermostaatti 31 johto- (lattia) & huoneanturi

28 28 Lattia- ja huonelämmityksen säätö devireg 550 älykäs, oppiva elektroninen termostaatti Aikaohjattu lämmitys käyttäjän elintapojen mukaan devireg 550 termostaattiin säädetään halutut lämpötilat halutuiksi kellon-ajoiksi. Termostaatti tietää itse, mihin aikaan lämmitys on kytkettävä päälle halutun lämpötilan saamiseksi haluttuun aikaan. Jos asetuksena on, että klo 7.00 lämpötilan on oltava 22 C, devireg 550 termostaatti huolehtii, että lämpötila on saavutettu siihen aikaan. Vain napin painalluksella normaali/pudotus- tai vakiolämpötilatoiminto Termostaatissa on kaksi lämpötila-aluetta: normaali/pudotuslämpötilatoiminto sekä vakiolämpötilatoiminto. Normaali/pudotuslämpötilatoiminnossa voidaan kullekin päivälle säätää ne kellonajat, jolloin vallitsee normaalilämpötila sekä pudotuslämpötila. Vakiolämpötilatoimintaa voidaan hyödyntää esimerkiksi lähdettäessä lomalle säätämällä alhaisempi jatkuva vakiolämpötila. devireg 550 voidaan ohjelmoida käyttämään tehokkaasti myös yösähköä ja näin säästää energiaa mukavuudesta tinkimättä. Älykäs, oppiva termostaatti devireg 550 -termostaatin salaisuus piilee sen kyvyssä oppia ja muistaa. Sen toiminta perustuu sumeaan logiikkaan eli se osaa soveltaa oppimaansa tietoa ja käyttää tätä tietoa hyväkseen. devireg 550 mittaa itse jatkuvasti kuinka lämpötila muuttuu huoneessa. Tämän muuttumisen aiheuttaa niin ulkolämpötilan vaihtelut kuin asumisen epäsuorat lämpötilavaikutukset. Näitä vallitsevia lämpötilatietoja ja jo aikaisempia opittuja tietoja soveltaen, esimerkiksi kuinka kauan kestää saavuttaa haluttu lämpötila vallitsevilla lämpötiloilla tai kuinka nopeasti huone jäähtyy. Termostaatti määrittää mihin aikaan lämmitys on kytkettävä päälle, jotta ennalta haluttu lämpötila saavutetaan haluttuna aikana Ennakoivuudesta tarkkuutta Kun perinteiseen termostaattiin on säädetty +21 C kytkee se lämmityksen päältä vasta silloin, kun säädetty lämpötila on saavutettu. Todellisuudessa huoneen lämpötila jatkaa vielä hetken nousua, koska lattiassa varausaste on korkeampi. devireg 550 termostaatti osaa laskea ennakolta opitun tiedon avulla, että nykyisillä lämpötilaolosuhteilla ja lattian varausasteella säädetty lämpötila saavutetaan tietyn ajan kuluessa ja lämmitys voidaan kytkeä aikaisemmin pois päältä. Säädetty lämpötila saavutetaan haluttuna aikana, mutta nk. ylilämmittämistä ei tapahdu. Samalla syntyy myös energian säästöä. Kun huoneen lämpötila putoaa, kompensoi tavallinen termostaatti lämmönhukkaa nostamalla lämpöä, mutta vasta kun lämpötila on laskenut 0,5 C alle säädetyn lämpötilan. Todellisuudessa huoneen lämpötila jatkaa laskuaan vielä niin kauan, jopa 2 3 C, kunnes lattian lämpötila, lattian rakennepaksuudesta ja materiaalista riippuen, nousee riittävästi. Lämpötilan laskusta ja noususta syntyy eräänlainen lämpötilan aaltoliike. Jälleen devireg 550 havainnoi muutoksen ympäröivässä lämpötilassa ja laskee soveltaen oppimaansa tietoa kuinka paljon aikaisemmin lämmitys täytyy kytkeä päälle, ettei lämpötila laske alle säädetyn rajan. Samoin, kun perinteisellä termostaatilla pudotetaan lämpötilaa (normaalisti kiinteä 5 C pudotus) kytkeytyy lämpötila päälle vasta, kun pudotuslämpotila, esimerkiksi 5 C on saavutettu. Todellisuudessa lämpötila huoneessa laskee enemmän ennen kuin lämmitys alkaa vaikuttaa huoneen lämpötilaan. devireg 550 laskee jälleen soveltaen oppimaansa tietoa, että nykyisillä lämpötilaolosuhteilla säädetty pudotuslämpötila (vapaavalintainen 0 30 C) saavutetaan tietyn ajan kuluessa. Näin se kytkee lämmityksen päälle aikaisemmin ja säädettyä pudotuslämpötilaa ei ylitetä ja nautit mukavan lämpimistä lattioista sekä mukavasta huoneen lämmöstä. devireg 550 termostaatissa tulee olla jatkuva jännite oppivuuden varmistamiseksi. Sopii myös parketin alle devireg 550 termostaatissa on lisäksi useita muita valittavia ja muutettavia toimintoja, mm. lattian maksimilämpötilan valinta. Voit rajoittaa lattian maksimilämpötilan korkeimpaan sallittuun, jolloin varmistetaan lattian pintamateriaalin pitkäikäisyys. Sisäänrakennettu tuntoelin Koska termostaatissa on sekä huone- että lattia-anturi, tulee lämpötila tarkkaan kontrolloitua ja säädettyä. Haluttu anturitoiminto valitaan termostaatin asetuksista ja on muutettavissa tarpeen mukaan.

29 Lattia- ja huonelämmityksen säätö 29 Väyläliitäntä Termostaatissa on sisäänrakennettu väyläliitäntä ja valmiudet älytalon lämmitysjärjestelmään. Rakennuksen kaikki devireg 550 termostaatit voidaan ketjuttaa yhteen väyläliitännän kautta. Väyläkaapelointi (max 500 m) voidaan suorittaa sarjamaisesti, tähtimäisesti tai niiden yhdistelmällä. Väyläkaapeliksi suosittelemme 2 x 0,75 mm 2 tai paksumpaa kaapelia. Master/Slave/Alone toiminto Väylään liitettyinä termostaateista mikä tahansa voidaan valita ohjaavaksi eli Master termostaatiksi. Tämän jälkeen osa asetuksista ja ohjelmoinnista voidaan suorittaa yhden eli Master termostaatin kautta. Tällöin kellonaika, päivä, ohjelmoidut pudotusajat, Celsius/Fahrenheit, 12 tai 24 tunnin näyttö välittyy automaattisesti Masterilta Slave termostaateille. Väylään voidaan liittää max 32 yksikköä. devireg 550 voidaan väyläliitännässäkin ohjelmoida itsenäiseksi termostaatiksi eli Alone, jolloin se ei vastaanota eikä lähetä väylätietoa. Säätöalue / huone Säätöalue / lattia Lämpötilan rajoitus lattialle Käyttöjännite Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma Varakäynti C tai OFF C tai OFF C V ~50/60 Hz 250 V ~ 16A cosϕ ~0,3 max 1 A >100 h Lämpötilan pudotus 0-30 C Kalibrointi -5,5 -+5,5 C Kotelointiluokka IP 30 Tuntoelimet 3 m NTC-johtoanturi 15 kohm / 25 C sisäänrakennettu huoneanturi 15 kohm / 25 C Ulkoiset mitat 85 x 85 mm Tuotetiedot: Varustettu relekytkimellä Symboli, joka ilmoittaa, koska rele ON/OFF Älykäs ajastin, ohjelmoitavissa 336 jaksoa/ viikko Tuuletuksen mahdollistava toiminto Jäätymissuoja Säädettävä maksimilämpötila Säädettävä pudotuslämpötila Anturityyppi valittavissa C/F-astenäyttö ja 12/24 h kellonäyttö devinet Network Interface 32-väyläliitäntä Itsevalvova vianmääritys Saatavana Jussi tai ELKO/Lexel kehysvaihtoehdoilla sekä ELKO/Silver (harmaa) värivaihtoehdolla Tyyppi IP-luokka Anturi devireg 550 ELKO 30 johto- (lattia) & huoneanturi devireg 550 Jussi 30 johto- (lattia) & huoneanturi devireg 550 ELKO/Silver 30 johto- (lattia) & huoneanturi peitelevy ELKO/Silver NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Lisätarvikkeet sivu 38. Lattialämmityksissä suosittelemme käytettävän lattia- tai yhdistelmätermostaatteja. Kytkentäkaavio Väyläkaapeli kytketään sarjamaisesti, tähtimäisesti tai niiden yhdistelmällä. Napaisuus on vapaa. PC-PRO/WEB-HOME liitäntä mistä kohdasta väylää tahansa. devireg TM 550

30 30 Tietokoneadapteri devireg 550 termostaattien ohjaus devicom PC-PRO sovitin devireg 550 termostaateille Kun devireg 550 termostaattien väylään lisätään devicom PC-PRO sovitin, voidaan sen avulla valvoa ja säätää lämmitystä tietokoneen avulla. Voit ottaa esimerkiksi raportin, joka osoittaa miten kauan lämmitys on ollut päällä. Saat myös yleiskatsauksen kaikista verkkoon kytketyistä devireg 550 termostaateista. Valikossa voidaan myös lukita halutut esimerkiksi lastenhuoneiden termostaatit. devicom PC-PRO sovittimen avulla voidaan ohjelmoida devireg 550 termostaatit ennen työmaalle menoa tai ohjelmoida väylään kytketyt termostaatit suuremmilla työmailla yhdestä paikasta kunkin ryhmän tarpeiden mukaisesti. Väyläliitäntä Väylätieto viedään tietokoneen läheisyyteen. Sovittimen toinen pää liitetään devireg 550 väylään ja toinen tietokoneen COM-porttiin (tarvittaessa käytetään USB-/COM-adapteria). Erilliseksi väylärasiaksi asennetaan yleensä kaiutinpistorasia ja se merkitään D-550 DATA tekstillä. Työhuoneeseen rasioitu väyläkaapeli voidaan myös jättää umpipeitelevyn taakse piiloon. Väyläliitäntä ei vaadi erikoiskaapelia, mutta väylätieto vaati kaksi johdinta. Johtimien ei tarvitse olla suojattuja ja napaisuus on vapaa. Ensisijaisesti DEVI suosittelee 2 x 0,75 mm 2 kaapelia, esimerkiksi kaiutinkaapelia. Muita vaihtoehtoja kuten ML, MMJ, ym. voidaan käyttää kunhan poikkipinta on riittävä eli yli 0,75 mm 2. Maksimi johdonpituus on 500 metriä. Väyläkaapelointi voidaan suorittaa sarjamaisesti, tähtimäisesti tai niiden yhdistelmällä. Väylätiedot voidaan kytkeä esimerkiksi keskuksessa rinnan tai ketjuttaa termostaatilta toiselle. Mikäli väyläkaapeli asennetaan samaan putkeen kuin syöttökaapeli on käytettävä suurimman jänniteluokan mukaisia johtoja myös väyläkaapeloinnissa. Tällöin keskukselta johdotetaan suoraan termostaatille esim. 5 x 1,5S tai 5 x 2,5S ja käytetään ylimääräiset johtimet väyläkaapelointiin. Keskuksessa merkitään väyläkaapelointi SELKEÄSTI. Tyyppi devicom TM 550 PC PRO Valvonta 31 devireg 550 termostaattia Termostaattilukko Kytkentäkaavio Tuotetiedot: devicom PC-PRO perustuu Windowsohjelmistoon, joten se on helppo asentaa ja käyttää. Kielivalinnainen Ohjelmassa opastus Liitetään devireg 550 väylään COM-portti välikaapeli Interface reititin DEVI väylä Lisäjännite 5V (tarvittaessa) devireg TM 550

31 Nettisovitin devireg 550 termostaattien ohjaus 31 devicom WEB-HOME nettisovitin devireg 550 termostaateille devicom WEB-HOME nettisovitin devireg 550 termostaateille devicom WEB-HOMEn avulla voidaan ohjata ja valvoa devireg 550 termostaatteja sekä esimerkiksi lämminvesivaraajaa internetin kautta mistä päin maailmaa tahansa. devicom WEB-HOME -järjestelmä koostuu WEB-HOME -yksiköstä, joka asennetaan asunnon sähkökaappiin. Yksikkö on GSM DATA yhteydessä palvelimeen, johon käyttäjä saa yhteyden Internetin välityksellä. Lisäksi myös WAPin käyttö mahdollisuus. WEB-HOMEssa on vakiona yksi devireg 550 lämmitysjärjestelmän network liitäntä (WEB-HOME -yksikkö liitetään useisiin devireg 550 -termostaatteihin), yksi input/sisääntulo sekä yksi output/ulostulo. WEB HOME -järjestelmän asennuksessa on neljä vaihetta: Vaihe 1: WEB-HOME -yksikköön liitettävien devireg 550 -termostaattien asennus ja konfigurointi. Vaihe 2: WEB-HOME -yksikön asennus ja liitäntöjen tekeminen (esim. termostaatit, murtohälyttimet ja lämminvesivaraaja). Vaihe 3: WEB-HOME -järjestelmän konfigurointi kannettavan tietokoneen avulla. Vaihe 4: Käyttäjätunnuksen lukeminen. Käyttäjätunnusta käytetään kirjauduttaessaweb-home -sivustoon Internetissä. devicom TM WEB-HOME nettisovitin devicom WEB-HOME -järjestelmää voidaan hallita ottamalla ensin yhteys internetin kautta ja kirjautumalla sitten sisään omalla käyttäjätunnuksella ja salasanalla. Kirjautumisen jälkeen WEB-HOME sivusto on yhtä turvallinen kuin Internet-pankki. Voit tutustua WEB-HOME:n ominaisuuksiin internetissä, osoitteessa: Klikkaa siellä kohtaa webhome demo. Lisärelepaketti I/O Extender lisärelepaketissa on kolme input/sisääntulo ja kolme output/ulostulo potentiaalivapaata kärkitietoa. Yhteen WEB HOMEen voidaan lisätä viisi lisärelepakettia (= 16 input/ sisääntuloa ja 16 output/ulostuloa). Releen ulostuloa voidaan käyttää esimerkiksi lämminvesivaraajan tai jonkun muun laitteen ohjaukseen. Releet ovat 230 V AC 2 A. Input/sisääntuloa voidaan käyttää esimerkiksi lämpötilan mittaamiseen, murtohälytykseen, kosteusmittaukseen tai minkä muun tahansa I/0 digitaalisen tiedon sisään tuomiseen. Kaksi kolmesta sisääntulosta on konfiguroitavissa analogiseksi/digitaaliseksi sisääntuloksi: Lämpötila-anturi -50 C +70 C (DEVI NTC-johto- tai ulkoanturi) Digitaalinen anturi (0-5VDC) Konfiguroitavissa sisääntuloissa on valmius pulssimaisen tiedon lukemiseen. I/O Extender lisärele voidaan asentaa esimerkiksi sähkökeskukseen WEB HOMEn viereen taikka muihin tiloihin lähelle ohjattavaa kohdetta. Relepaketissa voidaan käyttää WEB HOMEn jännitelähdettä taikka omaa 24 V PSU jännitelähdettä. Kytkentäkaaviot Extender Tyyppi devicom TM WEB-HOME nettisovitin Lisärelepaketti devicom TM WEB-HOME I/0 extender Käyttölämpötila C Käyttöjännite 230 VAC + 10% / -20 % Virran kulutus Kuormitettavuus resistiivinen kuorma induktiivinen kuorma Max. 3 W Kotelointiluokka IP 20 Näyttöruutu WEB-HOME Mitat WEB-HOME Muuntaja Extender 250 V ~ 2 A 1 A (cos ϕ 0,3) 2 x 16-merkkinen, valaistu näyttö Syv. x Kork. x Lev.: 53 x 86 x 105 mm (DIN-kiskoasennuksinen) 53 x 90 x 70 mm 53 x 90 x 70 mm

32 32 Lattialämmitys - keskitetty ohjaus devireg 710 ulkolämpötilakompensoitu, yösähköä jaksottava elektroninen termostaatti devireg 710 soveltuu käytettäväksi tavallisten termostaattien kanssa. Termostaatit voivat sijaita joko huoneissa (devireg 120/122/520/522) tai keskuksessa (devireg 330). devireg 710 asennetaan ohjaamaan osittain varaavien lattialämmitysten kontaktorien ohjausjännitettä SLY 1.2 -kytkennässä. Tällöin se voidaan helposti kytkeä toimintaan niin uusissa kuin vanhoissakin vakiokeskuksissa. devireg 710 on suunniteltu käytettäväksi halvan yösähköjakson aikana optimoimaan lattian varausasteen vastaamaan vallitsevia lämpöhäviöitä. devireg 710:n sisäänrakennettu ajastin rekisteröi automaattisesti yösähköjakson (max 10,5 h) pituuden ja tahdistuu jakson alkaessa reaaliaikaan. Laite laskee automaattisesti varausajan yösähköjakson päättymisestä taaksepäin ja näin ollen lattia on aina varautunut ulkolämpötilan ohjaamaan arvoonsa yösähköjakson päättyessä. Tällä toiminnalla saavutetaan optimi yösähkön käyttöaste ja mahdollisimman hyvä lämpömukavuus ilman, että syntyisi yli tai alilämpiämisongelmia. Säätöalue C / sisä C / ulko Käyttölämpötila C Käyttöjännite Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma Indikaattori Pudotus V ~50/60 Hz 250 V ~ 10A 1A LED diodi 50 % asetetusta arvosta Kotelointiluokka IP 20, ulkoanturi IP 44 Tuntoelimet 3 m NTC-johtoanturi 15 kohm / 25 C ulkoanturi 15 kohm / 25 C Termostaatin mitat 52 x 86 x 53 mm Tuotetiedot: DIN-kiskoasennus LED-merkkivalo: Ei valoa Punainen Vihreä Järjestelmä ei ole toiminnassa Lämmitys on päällä, mutta asetuslämpötilaa ei ole vielä saavutettu. Asetettu lämpötila on saavutettu ja lämmitys ei ole päällä. Tyyppi Anturi devireg TM 710 johtoanturi ja ulkoanturi NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Lisätarvikkeet sivu 38. Kytkentäkaavio

33 Ulkoalueiden, kattorakenteiden ja putkistojen lämmityksen tai jäähdytyksen säätö sekä lattia- ja huonelämmityksen säätö 33 devireg 330-sarjan elektroniset termostaatit devireg 330 elektroninen termostaattisarja asennetaan DIN-kiskoon. Maksimaalinen jännitekuorma on 16 A (4000 W 250 V). Nämä termostaatit säätävät lämmityksen nopeasti ja tarkasti. Ne pystyvät kontrolloimaan lämmitysjärjestelmää, ilman lämpötilaa ja ilmanvaihtoa ja niitä voidaan käyttää sekä sisä-, että ulkotiloissa. devireg 330, +5 º-+45 ºC Tätä termostaattia käytetään lattialämmitysjärjestelmän yhteydessä kaikenlaisissa tiloissa usein suurissa rakennuksissa, kuten laitoksissa, työpaikoilla, hotelleissa jne. Termostaatin lämpötilan säätöalue on -+5 º-+45 ºC välillä ja varustettu NTC-johtoanturilla. Lämpötilan pudotus 5 ºC. devireg 330, +15 º-+30 ºC Tätä termostaattia käytetään huonelämmitysjärjestelmän yhteydessä kaikenlaisissa tiloissa usein suurissa rakennuksissa, kuten laitoksissa, työpaikoilla, hotelleissa jne. Termostaatin lämpötilan säätöalue on +15 º-+30 ºC välillä ja varustettu erillisellä huoneanturilla. Lämpötilan pudotus 5 ºC. devireg 330, C Tätä termostaattia käytetään mm. saattolämmityksissä ulkoalueiden sekä putkien sulanapidossa. Lisäksi sitä käytetään mm. roudan ehkäisy- tai jäädyttämistarkoituksissa. Termostaatin lämpötilan säätöalue on C välillä ja varustettu NTC-johtoanturilla. Lämpötilan pudotus 5 ºC. Lisätarvikkeet sivu 38. devireg 330, +30 º-+90 ºC ja devireg 330, +60 º ºC Näitä termostaatteja käytetään sovelluksiin, joissa tarvitaan melko korkeat lämpötilat, esim. putkiston nesteen lämpötilan seurannassa nesteen lämpötilan pitämiseksi vaadittuna. Termostaatin lämpötilan säätöalueet ovat C välillä sekä +60 º-+160ºC välillä ja varustettu NTC-johtoanturilla. Näissä termostaateissa ei ole 5 ºC pudotusominaisuutta. Säätöalue Käyttölämpötila Käyttöjännite Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma (330, C) C (330, C) C (330, C) C (330, C) C (330, C) C C V ~50/60 Hz 16A / 3600W cosϕ = 0.3 max. 4 A Hystereesi (330, C, , C) ± 0,2 C (330, C) ± 0,4 C (330, C) ± 0,75 C Rele Kotelointiluokka IP 20 Tuntoelin Termostaatin mitat potentiaalivapaa vaihtokosketin (330, C) 3 m NTC; 15 kω/25 C, lattia-anturi (330, C) NTC; 15 kω/25 C, huoneanturi (330, C) 3 m NTC; 15 kω/25 C, johtoanturi (330, C) 3 m NTC; 100 kω/25 C, johtoanturi (330, C) 4 m NTC; 16.7 kω/25 C, johtoanturi 86 x 36 x 53 mm Tyyppi Anturi devireg TM C johtoanturi devireg TM C johtoanturi devireg TM C huoneanturi devireg TM C johtoanturi devireg TM C silikoni johtoanturi NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Kytkentäkaaviot Lämmitys Tuotetiedot: DIN-kiskoasennus Lämpötilan säätönuppi LED-merkkivalo: Ei valoa Punainen Vihreä NTC N L Järjestelmä ei ole toiminnassa Lämmitys on päällä, mutta asetuslämpötilaa ei ole vielä saavutettu. Asetettu lämpötila on saavutettu ja lämmitys ei ole päällä. Jäähdytys 16A NTC

34 34 Ulkoalueiden, kattorakenteiden, putkistojen ja saattolämmityksen sulanapidon säätö devireg 316 elektroninen differentiaalitermostaatti devireg 316 on kaksirajatermostaatti. Sitä käytetään mm. putkistojen, räystäskourujen/syöksytorvien sekä ulkoalueiden sulanapidossa. Lämpötilan säätöalue on C. Minimi- ja maksimilämpötilat on erikseen aseteltavissa. devireg TM 316 on DIN-kiskoasennuksinen ja varustettu NTC-johtoanturilla. Säätöalue maksimi minimi C C Käyttölämpötila C Käyttöjännite Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma V ~50/60 Hz 250 V ~ 16A 3 A Pudotusväli 0-8 C Hystereesi 0,2-6 C Indikaattori Pudotus 5 C LED diodi Kotelointiluokka IP 20 Tuntoelin 3m NTC-johtoanturi 15 kohm / 25 C Termostaatin mitat 52 x 86 x 53 mm Esimerkkejä: Räystäslämmityksen ohjaus (liittimet 9-10 oikosuljettu): Asetetaan minimiraja -3 C ja maksimiraja + 2 C. Tällöin lämmitys on päällä asetettujen lämpörajojen välillä (-3 C - +2 C). Sadevesiputkiston lämmitys/maa-alue (liittimet 9-10 oikosuljettu): Asetetaan minimiraja -4 C, maksimiraja +3 C ja differenssi +6 C. Kun lämpötila laskee on lämmitys päällä astellussa (-4 C - +3 C) lämpötilassa. Kun lämpötila nousee termostaatti ottaa huomioon differentiaalisäädön (+6 C) ja lämmittää asetellussa (-4 C -+9 C) lämpötilassa. Tällaisessa kohteessa differenssitoiminto korostuu, koska ilma voi olla helposti +6 C, mutta maa on jäässä. Tuotetiedot: DIN-kiskoasennus Maksimilämpötilan säätönuppi Minimilämpötilan säätönuppi Pudotussäätö Hystereesin säätönuppi LED-merkkivalo: Punainen Keltainen Kytkentäkaaviot Lämmitys on päällä, mutta asetuslämpötilaa ei ole vielä saavutettu. Alle minimilämpötilan, ei lämmitystä Hallilämmitys/jäähdytys, kun halutaan iso hystereesi (liittimet 9-10 avoimet): Asetetaan maksimiraja +18 C ja differenssi +3 C. Tällöin termostaatti pitää +18 C rajan kiinteänä alarajana, mutta sallii lämpötilan nousta +3 C eli poiskytkentä tapahtuu +21 C. Lämmitys Tyyppi Anturi devireg TM 316 johtoanturi NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Lisätarvikkeet sivu 38. Jäähdytys

35 Jäähdytyksen tai lämmityksen säätö 35 devireg 610 elektroninen pinta-asennustermostaatti devireg 610 termostaattia käytetään mm. saattolämmityksissä, ulkoalueiden sekä putkien sulanapidossa. Lämpötilan säätöalue on C välillä. Termostaatti asennetaan joko seinään tai putken kylkeen. Se kestää ulkona normaalit sääolosuhteet, kotelointiluokka on IP 44. Johtoanturi asennetaan valvottavalle alueelle esim. putken pintaan. Säätöalue C Käyttölämpötila C Käyttöjännite Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma Hystereesi V ~50 Hz 10 A cosϕ = 0,3 Max. 4 A ± 0,2 C Kotelointiluokka IP 44 Tuntoelin Termostaatin mitat 3 m NTC-johtoanturi 15 kohm/25 C 100 x 69,5 x 45 mm Tyyppi Anturi devireg TM 610 johtoanturi Tuotetiedot: Lämpötilan säätönuppi Kiinnitys seinään tai putken kylkeen LED-merkkivalo: Ei valoa Punainen Vihreä Järjestelmä ei ole toiminnassa Lämmitys on päällä, mutta asetuslämpötilaa ei ole vielä saavutettu. Asetettu lämpötila on saavutettu ja lämmitys ei ole päällä. NTC-johtoanturi voidaan jatkaa esim. 2 x 1,5 mm 2 50 m saakka. Lisätarvikkeet sivu 38. Kytkentäkaaviot Lämmitys Jäähdytys NTC NTC

36 36 Maa-alueiden sekä kattorakenteiden sulanapidon ohjaus devireg 850 II digitaalinen säädin lumen ja jään sulanapidonohjaukseen devireg 850 on täysin automaattinen ja se toimii digitaalisesti älykkäiden antureiden välittämien tietojen perusteella. Jokainen anturi mittaa lämpötilaa sekä kosteutta ja järjestelmä kytkee näiden tietojen perusteella lämmityksen päälle tai pois. Näin se käyttää energiaa perinteisiin järjestelmiin verrattuna huomattavasti vähemmän eli se sulattaa silloin, kun on tarve. Tuotetiedot: DIN-kiskoasennettava digitaalinen termostaatti. Käyttölämpötila antureille välillä C. Kolme potentiaalivapaata 16 A kosketinta (maa-alue, kattoalue, hälytys). Max. 30 A. Vaihtoehtoiset toimintatavat: automaattinen, käsikäyttö 1-99 h, käsikäyttöinen OFF (poiskytkentä). Säädettävät parametrit: sulamislämpötila, peruslämpötila, kosteusherkkyys, jälkilämmityksen kesto. Näytössä näkyvän kielen valinta Anturit valittavissa 1-4 kpl maa-alue tai kattoalue. Antureiden antamat nykyhetken mittaustiedot näytöllä: lämpötila ja kosteusarvo. Sisäänrakennettu käyttötuntilaskuri. Info-näppäin ohjeita varten: ohjaa käyttäjää koko ohjelmiston ja asetusten läpi. Hälytystoiminnon lisäkytkentämahdollisuus. Punainen vilkkuva merkkivalo. Virheen havaitsemisjärjestelmä: devireg 850 järjestelmässä on vianmääritysohjelma, joka ilmoittaa ilmenevistä vioista. devinet kytkentämahdollisuus. RS232 kytkentämahdollisuus: devireg 850 voidaan kytkeä tietokoneeseen tulevaisuudessa. Älykkäät digitaaliset anturit mittaavat maa-alueen lämpötilaa ja kosteutta. Näiden molempien tietojen perusteella järjestelmä säätää lämmitystä, tuloksena paras mahdollinen toimivuus ja pieni energiankulutus. Virtalähde Keskusyksikkö Maa-anturin suojakotelo Maa-anturi Kattoanturi Tyyppi devireg TM 850 II keskusyksikkö/ maa- tai kattoalueille sis. 1 kpl keskusyksikkö, 1kpl virtalähde devireg TM 850 II kattoanturi sis. 1 kpl kattoanturi devireg TM 850 II maa-anturisarja sis. 2 kpl maa-antureita devireg TM 850 II maa-anturi sis. 1 kpl maa-anturi Käyttölämpötila devireg 850 II Anturi maa Anturi katto C C C Käyttöjännite 230 VAC ± 14 % Virran kulutus devireg 850 II Anturi maa Anturi katto Kuormitettavuus Resistiivinen kuorma Induktiivinen kuorma Kotelointiluokka devireg 850 II Anturi(t) Tuntoelintyyppi Max. 3 W Max. 13 W Max. 8 W 250 V ~ 16 A 1 A (cos ϕ 0,3) IP 20 IP 67 maa-anturi, katto/räystäsanturi Tuntoelinjohto 15 m, 4 x 1 mm 2 Näyttöruutu Mitat devireg 850 II (DIN-kisko) Virtalähde 24V (DIN-kisko) Anturi maa Maa-anturin suojakotelo Anturi katto 2 x 16-merkkinen, valaistu näyttö Syv. x Kork. x Lev.: 53 x 86 x 105 mm 65 x 90 x 70 mm halk = 87 mm; kork = 74 mm halk = 93 mm; kork = 98 mm 15 x 23,5 x 216 mm

37 devireg 850 kytkentäkaaviot ja asennusesimerkkejä 37 Kytkentäkaavio: Maa-anturi(t) Asennusesimerkkejä 24 V 18-24V DC DC 230 V Kattoanturi Asennusesimerkkejä

38 38 Tarvikkeet - termostaatit devireg NTC-johtoanturit devireg termostaatit on varustettu samanarvoisella 15 kohm / 25 C NTClattiajohtoanturilla. Arvo 15 kohm / 25 C Tyyppi Flexkit lattia-anturin asennussarja metallipäällä ja nysäsovitteella m NTC-johtoanturi m NTC-johtoanturi Sähkölämmitteisen lasin anturipidike Tyyppi Anturipidike DEVI NTC-johtoanturille, ø 8mm, pit. 60 mm, alumiinia devireg ulkoanturi Ulkoanturi soveltuu devireg 330, 316 ja 610 termostaateille. Mitat Syv. x Kork. x Lev. 35 x 50 x 70 mm Arvo 15 kohm / 25 C Tyyppi Ulkoanturi devireg antureiden lämpötila/vastus k Ohm C 133, , ,0 5 55,0 0 41,0 5 32, , , , ,0 30 9,5 35 7,6 40 6,2 45 5,1 50 4,1 55 NTC anturi -10 C C
