ASENNUS- / SUUNNITTELUOHJEITA

Koko: px
Aloita esitys sivulta:

Download "ASENNUS- / SUUNNITTELUOHJEITA"

Transkriptio

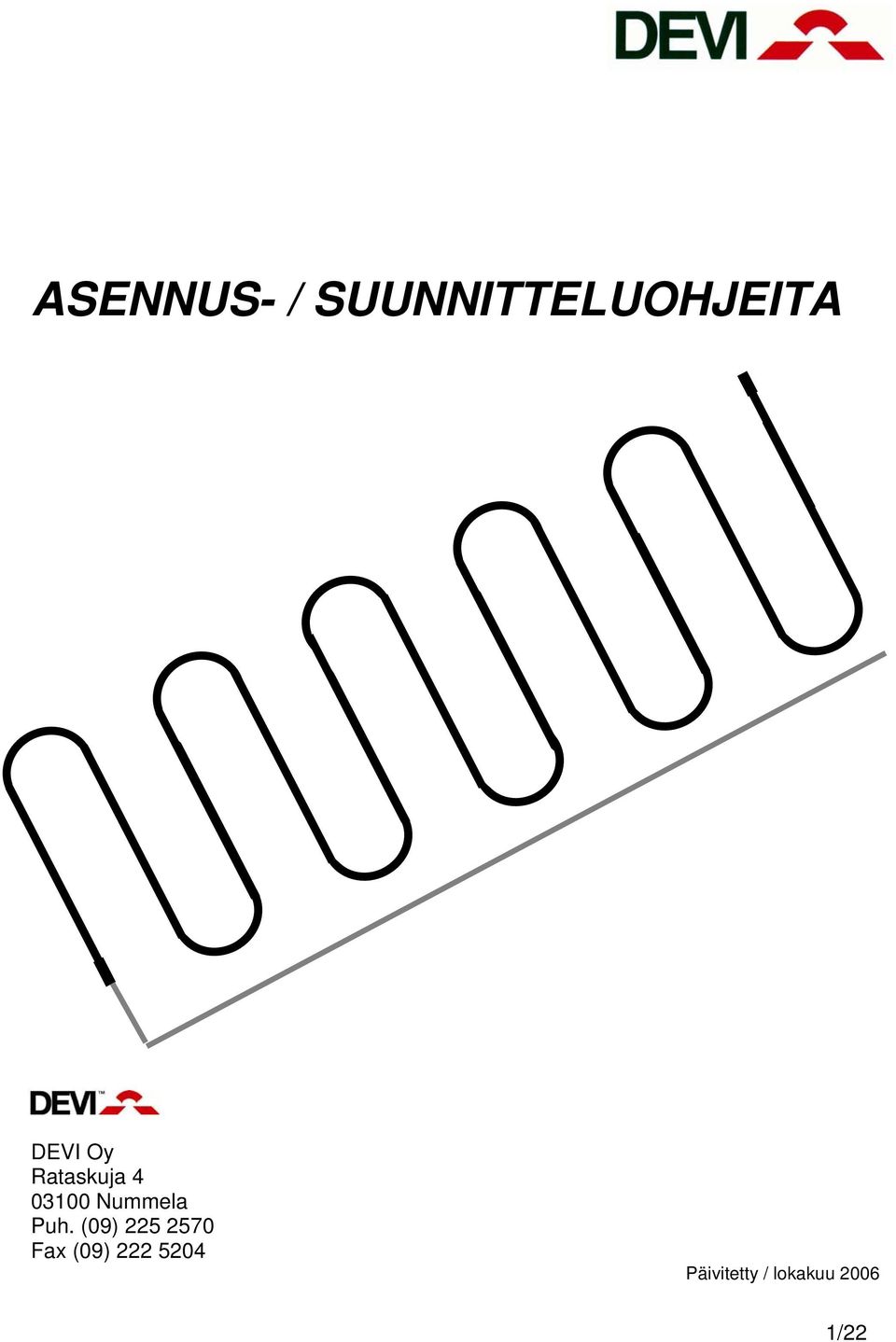

1 ASENNUS- / SUUNNITTELUOHJEITA DEVI Oy Rataskuja Nummela Puh. (09) Fax (09) Päivitetty / lokakuu /22

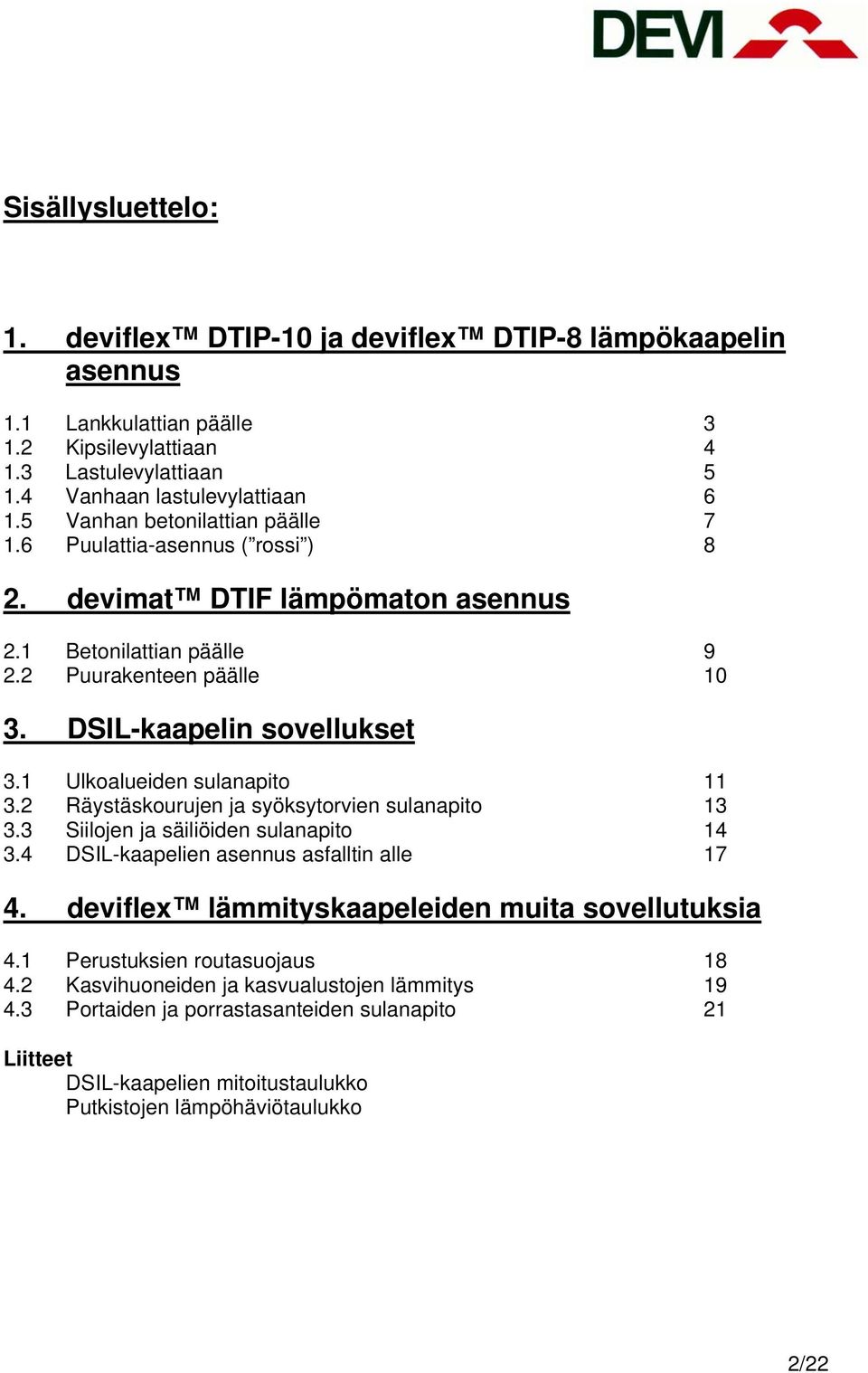

2 Sisällysluettelo: 1. deviflex DTIP-10 ja deviflex DTIP-8 lämpökaapelin asennus 1.1 Lankkulattian päälle Kipsilevylattiaan Lastulevylattiaan Vanhaan lastulevylattiaan Vanhan betonilattian päälle Puulattia-asennus ( rossi ) 8 2. devimat DTIF lämpömaton asennus 2.1 Betonilattian päälle Puurakenteen päälle DSIL-kaapelin sovellukset 3.1 Ulkoalueiden sulanapito Räystäskourujen ja syöksytorvien sulanapito Siilojen ja säiliöiden sulanapito DSIL-kaapelien asennus asfalltin alle deviflex lämmityskaapeleiden muita sovellutuksia 4.1 Perustuksien routasuojaus Kasvihuoneiden ja kasvualustojen lämmitys Portaiden ja porrastasanteiden sulanapito 21 Liitteet DSIL-kaapelien mitoitustaulukko Putkistojen lämpöhäviötaulukko 2/22

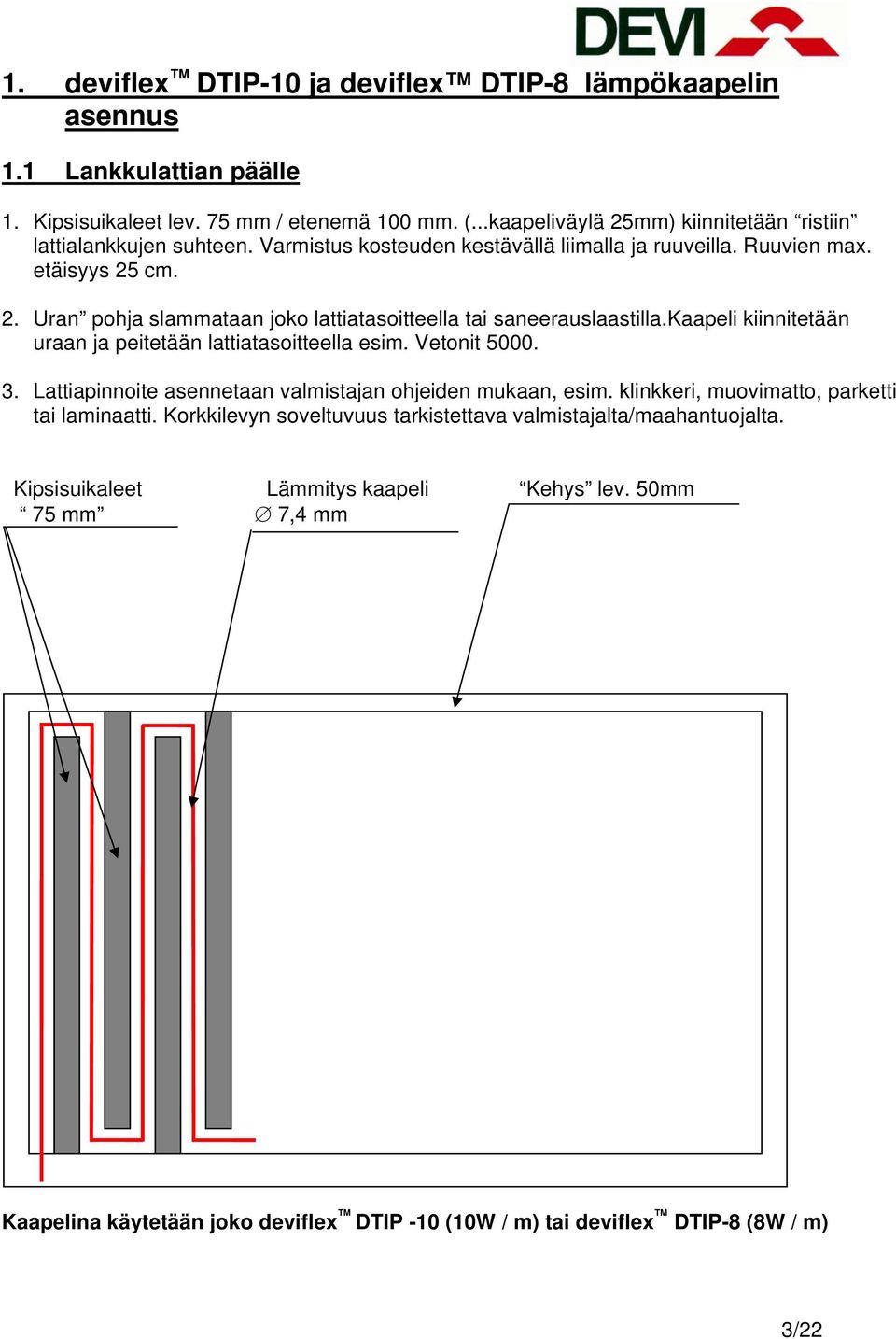

3 1. deviflex DTIP-10 ja deviflex DTIP-8 lämpökaapelin asennus 1.1 Lankkulattian päälle 1. Kipsisuikaleet lev. 75 mm / etenemä 100 mm. (...kaapeliväylä 25mm) kiinnitetään ristiin lattialankkujen suhteen. Varmistus kosteuden kestävällä liimalla ja ruuveilla. Ruuvien max. etäisyys 25 cm. 2. Uran pohja slammataan joko lattiatasoitteella tai saneerauslaastilla.kaapeli kiinnitetään uraan ja peitetään lattiatasoitteella esim. Vetonit Lattiapinnoite asennetaan valmistajan ohjeiden mukaan, esim. klinkkeri, muovimatto, parketti tai laminaatti. Korkkilevyn soveltuvuus tarkistettava valmistajalta/maahantuojalta. Kipsisuikaleet Lämmitys kaapeli Kehys lev. 50mm 75 mm 7,4 mm Kaapelina käytetään joko deviflex DTIP -10 (10W / m) tai deviflex DTIP-8 (8W / m) 3/22

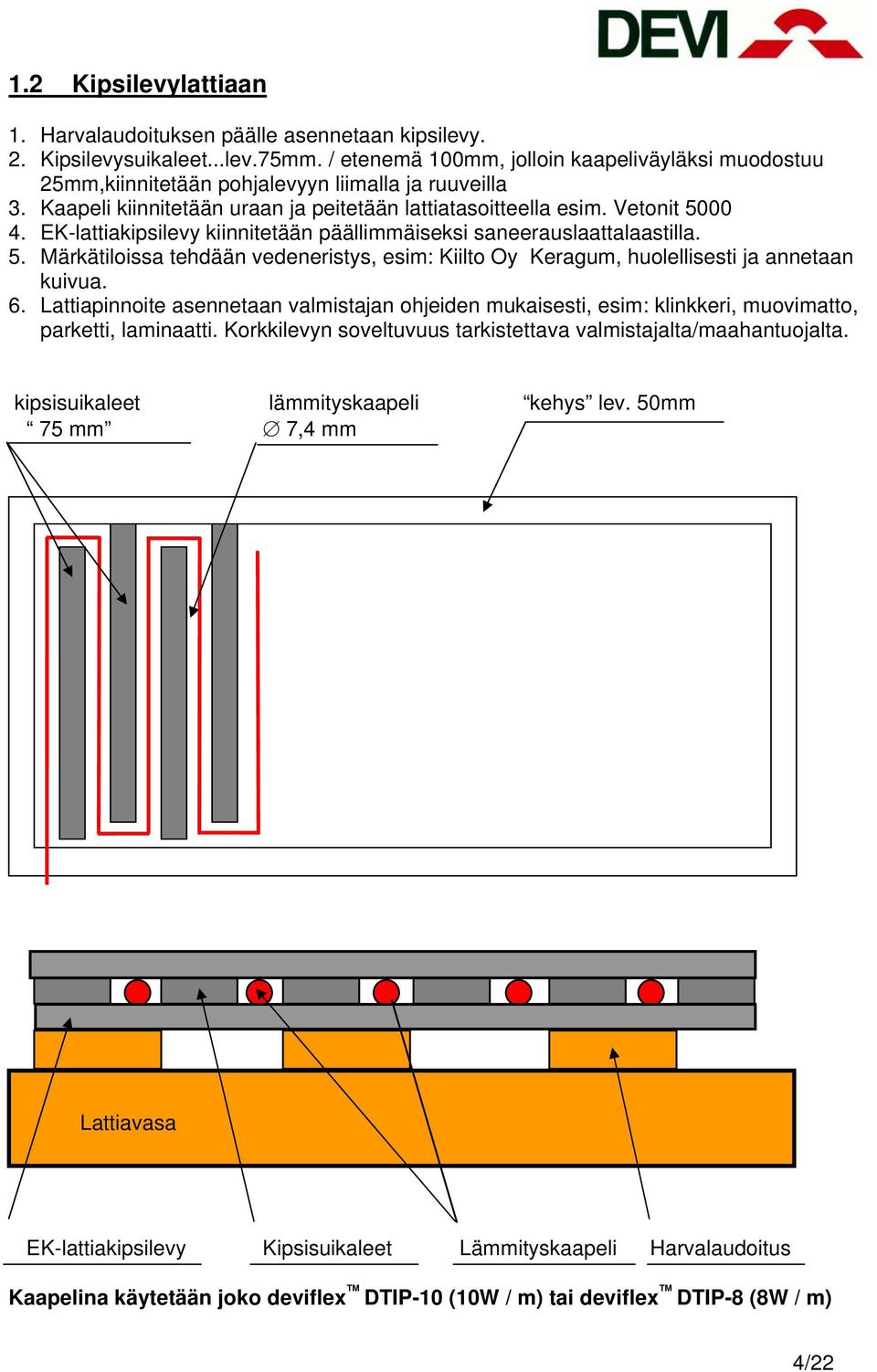

4 1.2 Kipsilevylattiaan 1. Harvalaudoituksen päälle asennetaan kipsilevy. 2. Kipsilevysuikaleet...lev.75mm. / etenemä 100mm, jolloin kaapeliväyläksi muodostuu 25mm,kiinnitetään pohjalevyyn liimalla ja ruuveilla 3. Kaapeli kiinnitetään uraan ja peitetään lattiatasoitteella esim. Vetonit EK-lattiakipsilevy kiinnitetään päällimmäiseksi saneerauslaattalaastilla. 5. Märkätiloissa tehdään vedeneristys, esim: Kiilto Oy Keragum, huolellisesti ja annetaan kuivua. 6. Lattiapinnoite asennetaan valmistajan ohjeiden mukaisesti, esim: klinkkeri, muovimatto, parketti, laminaatti. Korkkilevyn soveltuvuus tarkistettava valmistajalta/maahantuojalta. kipsisuikaleet lämmityskaapeli kehys lev. 50mm 75 mm 7,4 mm Lattiavasa EK-lattiakipsilevy Kipsisuikaleet Lämmityskaapeli Harvalaudoitus Kaapelina käytetään joko deviflex DTIP-10 (10W / m) tai deviflex DTIP-8 (8W / m) 4/22

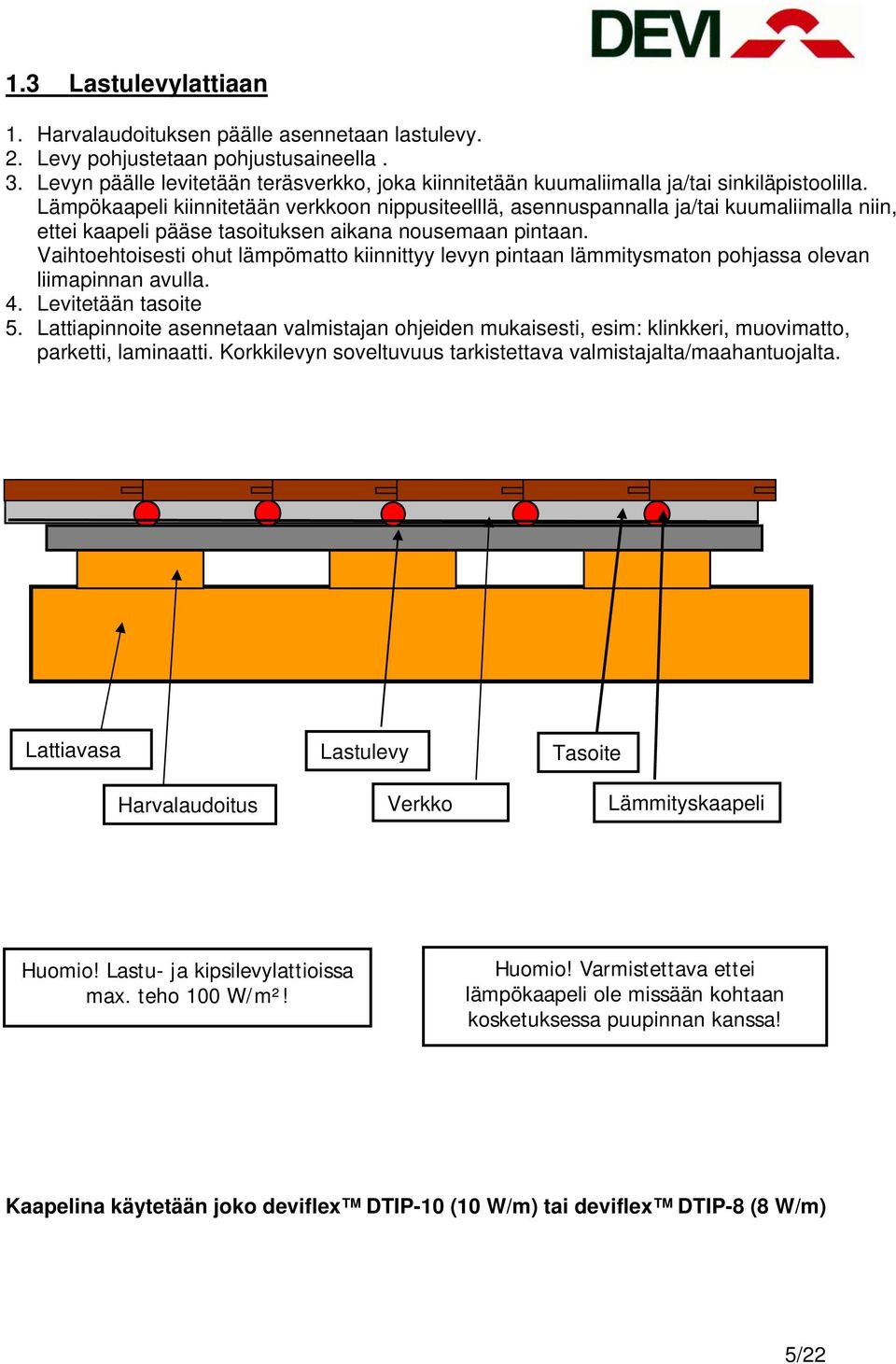

5 1.3 Lastulevylattiaan 1. Harvalaudoituksen päälle asennetaan lastulevy. 2. Levy pohjustetaan pohjustusaineella. 3. Levyn päälle levitetään teräsverkko, joka kiinnitetään kuumaliimalla ja/tai sinkiläpistoolilla. Lämpökaapeli kiinnitetään verkkoon nippusiteelllä, asennuspannalla ja/tai kuumaliimalla niin, ettei kaapeli pääse tasoituksen aikana nousemaan pintaan. Vaihtoehtoisesti ohut lämpömatto kiinnittyy levyn pintaan lämmitysmaton pohjassa olevan liimapinnan avulla. 4. Levitetään tasoite 5. Lattiapinnoite asennetaan valmistajan ohjeiden mukaisesti, esim: klinkkeri, muovimatto, parketti, laminaatti. Korkkilevyn soveltuvuus tarkistettava valmistajalta/maahantuojalta. Lattiavasa Harvalaudoitus Lastulevy Verkko Tasoite Lämmityskaapeli Huomio! Lastu- ja kipsilevylattioissa max. teho 100 W/m²! Huomio! Varmistettava ettei lämpökaapeli ole missään kohtaan kosketuksessa puupinnan kanssa! Kaapelina käytetään joko deviflex DTIP-10 (10 W/m) tai deviflex DTIP-8 (8 W/m) 5/22

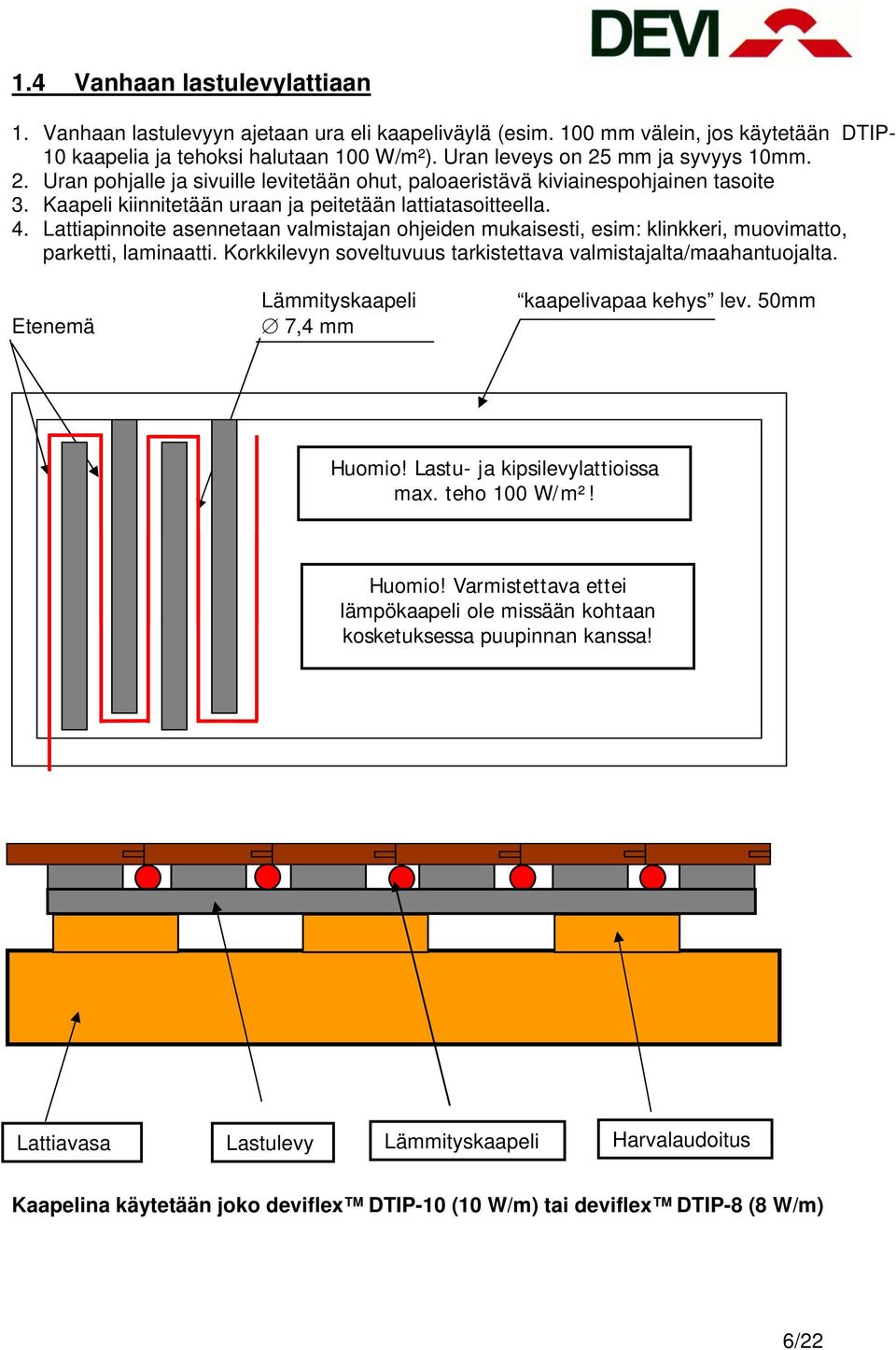

6 1.4 Vanhaan lastulevylattiaan 1. Vanhaan lastulevyyn ajetaan ura eli kaapeliväylä (esim. 100 mm välein, jos käytetään DTIP- 10 kaapelia ja tehoksi halutaan 100 W/m²). Uran leveys on 25 mm ja syvyys 10mm. 2. Uran pohjalle ja sivuille levitetään ohut, paloaeristävä kiviainespohjainen tasoite 3. Kaapeli kiinnitetään uraan ja peitetään lattiatasoitteella. 4. Lattiapinnoite asennetaan valmistajan ohjeiden mukaisesti, esim: klinkkeri, muovimatto, parketti, laminaatti. Korkkilevyn soveltuvuus tarkistettava valmistajalta/maahantuojalta. Etenemä Lämmityskaapeli 7,4 mm kaapelivapaa kehys lev. 50mm Huomio! Lastu- ja kipsilevylattioissa max. teho 100 W/m²! Huomio! Varmistettava ettei lämpökaapeli ole missään kohtaan kosketuksessa puupinnan kanssa! Lattiavasa Lastulevy Lämmityskaapeli Harvalaudoitus Kaapelina käytetään joko deviflex DTIP-10 (10 W/m) tai deviflex DTIP-8 (8 W/m) 6/22

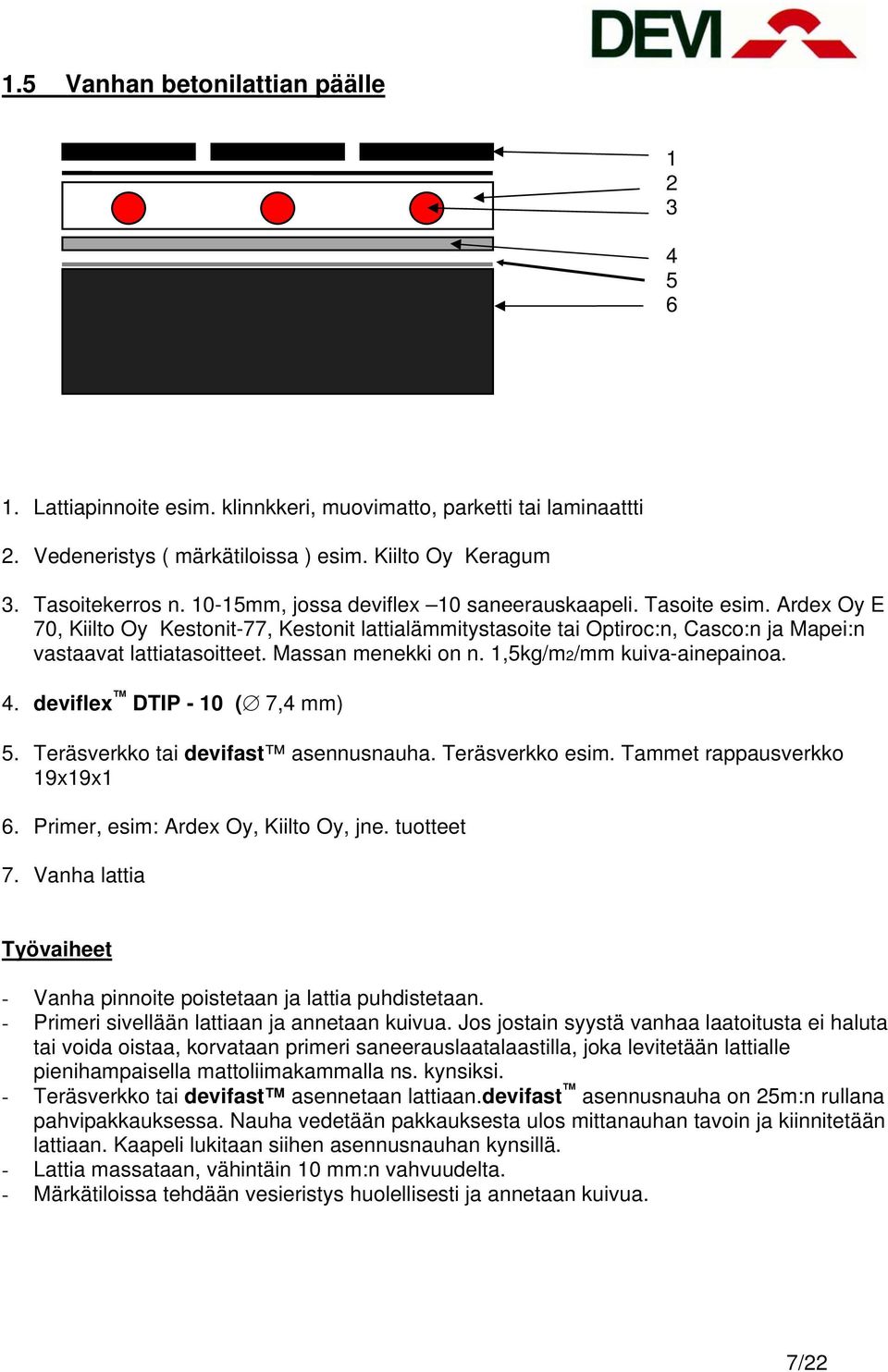

7 1.5 Vanhan betonilattian päälle Lattiapinnoite esim. klinnkkeri, muovimatto, parketti tai laminaattti 2. Vedeneristys ( märkätiloissa ) esim. Kiilto Oy Keragum 3. Tasoitekerros n mm, jossa deviflex 10 saneerauskaapeli. Tasoite esim. Ardex Oy E 70, Kiilto Oy Kestonit-77, Kestonit lattialämmitystasoite tai Optiroc:n, Casco:n ja Mapei:n vastaavat lattiatasoitteet. Massan menekki on n. 1,5kg/m2/mm kuiva-ainepainoa. 4. deviflex DTIP - 10 ( 7,4 mm) 5. Teräsverkko tai devifast asennusnauha. Teräsverkko esim. Tammet rappausverkko 19x19x1 6. Primer, esim: Ardex Oy, Kiilto Oy, jne. tuotteet 7. Vanha lattia Työvaiheet - Vanha pinnoite poistetaan ja lattia puhdistetaan. - Primeri sivellään lattiaan ja annetaan kuivua. Jos jostain syystä vanhaa laatoitusta ei haluta tai voida oistaa, korvataan primeri saneerauslaatalaastilla, joka levitetään lattialle pienihampaisella mattoliimakammalla ns. kynsiksi. - Teräsverkko tai devifast asennetaan lattiaan.devifast asennusnauha on 25m:n rullana pahvipakkauksessa. Nauha vedetään pakkauksesta ulos mittanauhan tavoin ja kiinnitetään lattiaan. Kaapeli lukitaan siihen asennusnauhan kynsillä. - Lattia massataan, vähintäin 10 mm:n vahvuudelta. - Märkätiloissa tehdään vesieristys huolellisesti ja annetaan kuivua. 7/22

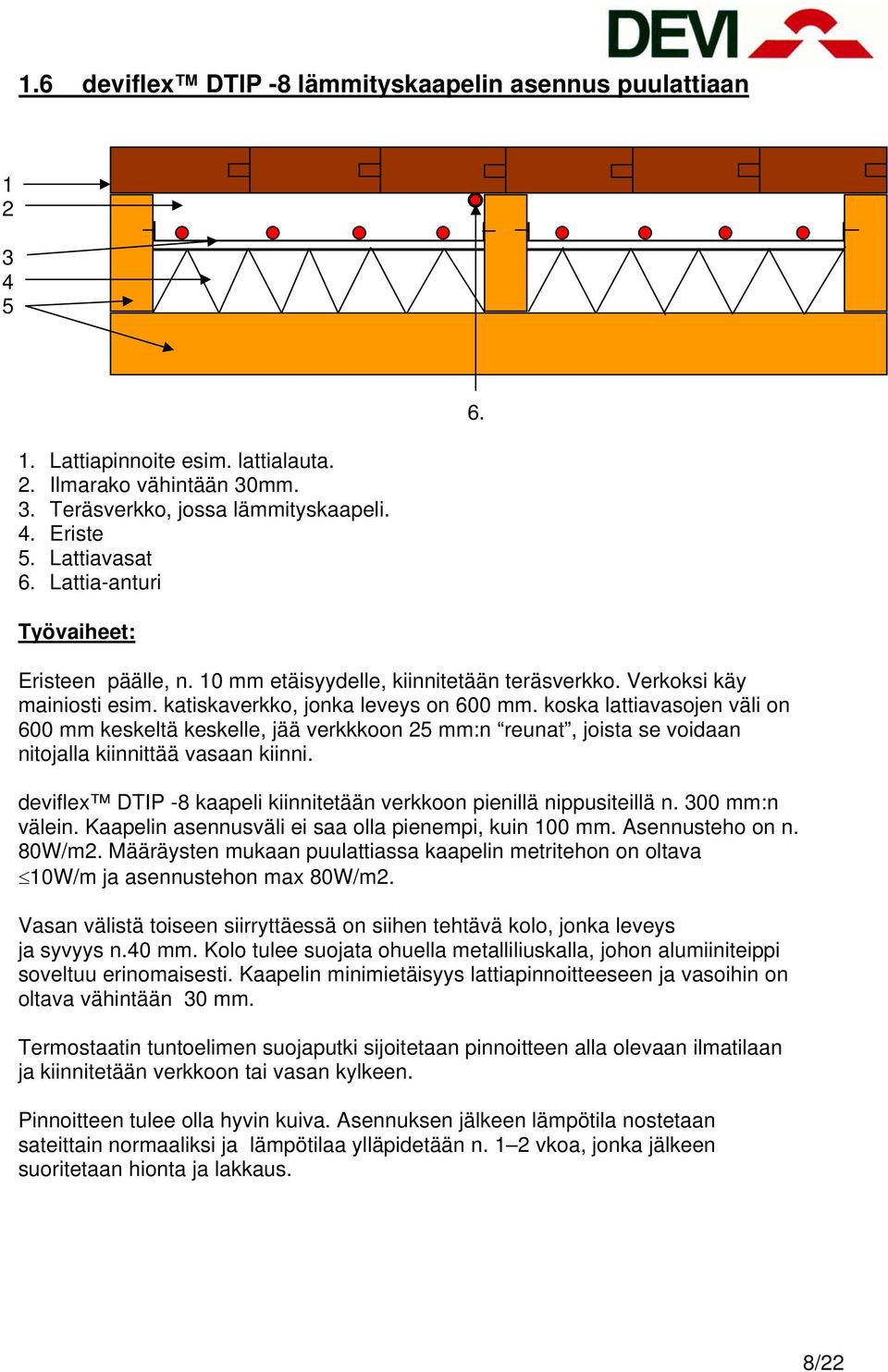

8 1.6 deviflex DTIP -8 lämmityskaapelin asennus puulattiaan Lattiapinnoite esim. lattialauta. 2. Ilmarako vähintään 30mm. 3. Teräsverkko, jossa lämmityskaapeli. 4. Eriste 5. Lattiavasat 6. Lattia-anturi Työvaiheet: Eristeen päälle, n. 10 mm etäisyydelle, kiinnitetään teräsverkko. Verkoksi käy mainiosti esim. katiskaverkko, jonka leveys on 600 mm. koska lattiavasojen väli on 600 mm keskeltä keskelle, jää verkkkoon 25 mm:n reunat, joista se voidaan nitojalla kiinnittää vasaan kiinni. deviflex DTIP -8 kaapeli kiinnitetään verkkoon pienillä nippusiteillä n. 300 mm:n välein. Kaapelin asennusväli ei saa olla pienempi, kuin 100 mm. Asennusteho on n. 80W/m2. Määräysten mukaan puulattiassa kaapelin metritehon on oltava 10W/m ja asennustehon max 80W/m2. Vasan välistä toiseen siirryttäessä on siihen tehtävä kolo, jonka leveys ja syvyys n.40 mm. Kolo tulee suojata ohuella metalliliuskalla, johon alumiiniteippi soveltuu erinomaisesti. Kaapelin minimietäisyys lattiapinnoitteeseen ja vasoihin on oltava vähintään 30 mm. Termostaatin tuntoelimen suojaputki sijoitetaan pinnoitteen alla olevaan ilmatilaan ja kiinnitetään verkkoon tai vasan kylkeen. Pinnoitteen tulee olla hyvin kuiva. Asennuksen jälkeen lämpötila nostetaan sateittain normaaliksi ja lämpötilaa ylläpidetään n. 1 2 vkoa, jonka jälkeen suoritetaan hionta ja lakkaus. 8/22

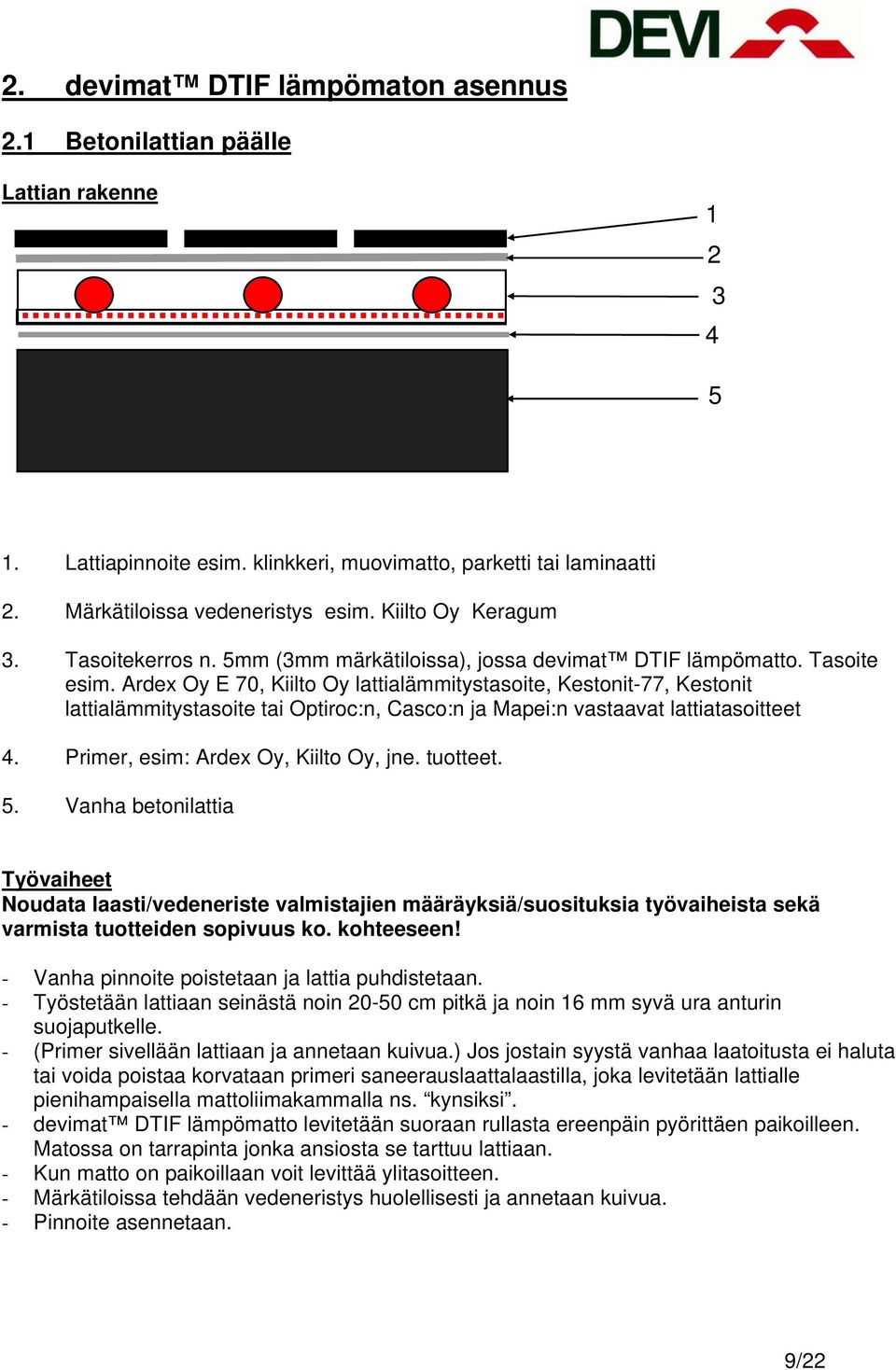

9 2. devimat DTIF lämpömaton asennus 2.1 Betonilattian päälle Lattian rakenne Lattiapinnoite esim. klinkkeri, muovimatto, parketti tai laminaatti 2. Märkätiloissa vedeneristys esim. Kiilto Oy Keragum 3. Tasoitekerros n. 5mm (3mm märkätiloissa), jossa devimat DTIF lämpömatto. Tasoite esim. Ardex Oy E 70, Kiilto Oy lattialämmitystasoite, Kestonit-77, Kestonit lattialämmitystasoite tai Optiroc:n, Casco:n ja Mapei:n vastaavat lattiatasoitteet 4. Primer, esim: Ardex Oy, Kiilto Oy, jne. tuotteet. 5. Vanha betonilattia Työvaiheet Noudata laasti/vedeneriste valmistajien määräyksiä/suosituksia työvaiheista sekä varmista tuotteiden sopivuus ko. kohteeseen! - Vanha pinnoite poistetaan ja lattia puhdistetaan. - Työstetään lattiaan seinästä noin cm pitkä ja noin 16 mm syvä ura anturin suojaputkelle. - (Primer sivellään lattiaan ja annetaan kuivua.) Jos jostain syystä vanhaa laatoitusta ei haluta tai voida poistaa korvataan primeri saneerauslaattalaastilla, joka levitetään lattialle pienihampaisella mattoliimakammalla ns. kynsiksi. - devimat DTIF lämpömatto levitetään suoraan rullasta ereenpäin pyörittäen paikoilleen. Matossa on tarrapinta jonka ansiosta se tarttuu lattiaan. - Kun matto on paikoillaan voit levittää ylitasoitteen. - Märkätiloissa tehdään vedeneristys huolellisesti ja annetaan kuivua. - Pinnoite asennetaan. 9/22

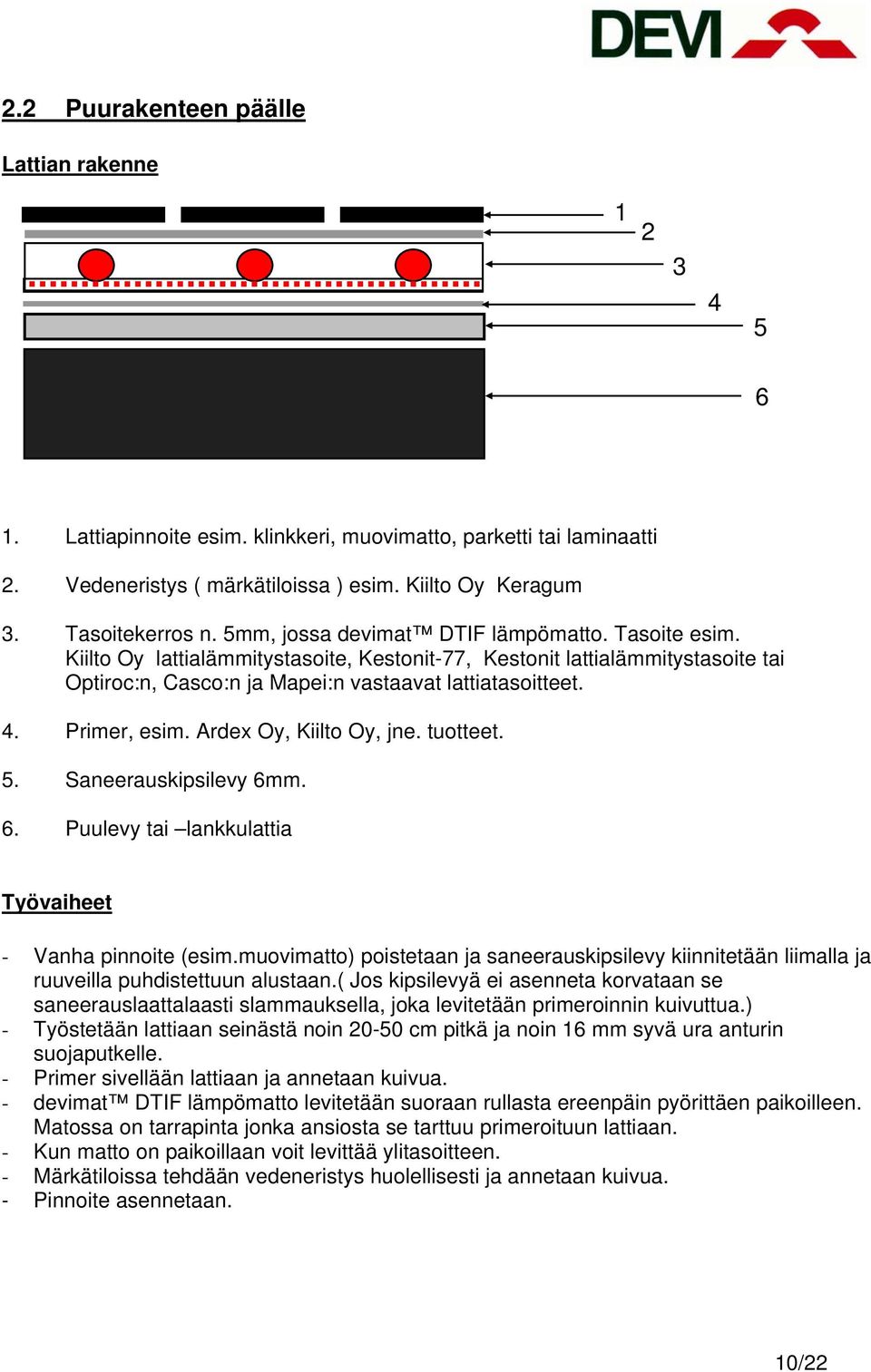

10 2.2 Puurakenteen päälle Lattian rakenne Lattiapinnoite esim. klinkkeri, muovimatto, parketti tai laminaatti 2. Vedeneristys ( märkätiloissa ) esim. Kiilto Oy Keragum 3. Tasoitekerros n. 5mm, jossa devimat DTIF lämpömatto. Tasoite esim. Kiilto Oy lattialämmitystasoite, Kestonit-77, Kestonit lattialämmitystasoite tai Optiroc:n, Casco:n ja Mapei:n vastaavat lattiatasoitteet. 4. Primer, esim. Ardex Oy, Kiilto Oy, jne. tuotteet. 5. Saneerauskipsilevy 6mm. 6. Puulevy tai lankkulattia Työvaiheet - Vanha pinnoite (esim.muovimatto) poistetaan ja saneerauskipsilevy kiinnitetään liimalla ja ruuveilla puhdistettuun alustaan.( Jos kipsilevyä ei asenneta korvataan se saneerauslaattalaasti slammauksella, joka levitetään primeroinnin kuivuttua.) - Työstetään lattiaan seinästä noin cm pitkä ja noin 16 mm syvä ura anturin suojaputkelle. - Primer sivellään lattiaan ja annetaan kuivua. - devimat DTIF lämpömatto levitetään suoraan rullasta ereenpäin pyörittäen paikoilleen. Matossa on tarrapinta jonka ansiosta se tarttuu primeroituun lattiaan. - Kun matto on paikoillaan voit levittää ylitasoitteen. - Märkätiloissa tehdään vedeneristys huolellisesti ja annetaan kuivua. - Pinnoite asennetaan. 10/22

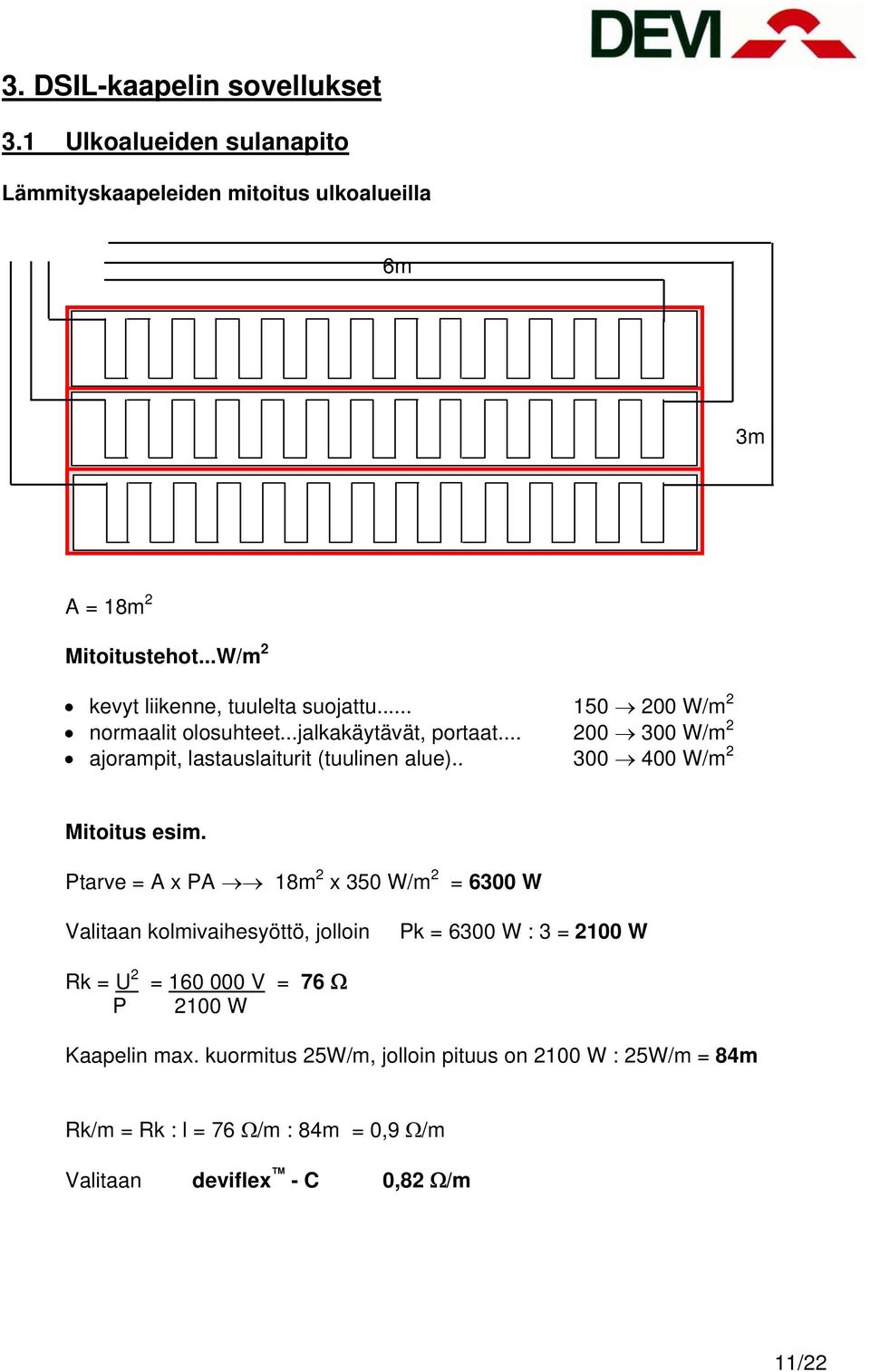

11 3. DSIL-kaapelin sovellukset 3.1 Ulkoalueiden sulanapito Lämmityskaapeleiden mitoitus ulkoalueilla 6m 3m A = 18m 2 Mitoitustehot...W/m 2 kevyt liikenne, tuulelta suojattu W/m 2 normaalit olosuhteet...jalkakäytävät, portaat W/m 2 ajorampit, lastauslaiturit (tuulinen alue) W/m 2 Mitoitus esim. Ptarve = A x PA 18m 2 x 350 W/m 2 = 6300 W Valitaan kolmivaihesyöttö, jolloin Pk = 6300 W : 3 = 2100 W Rk = U 2 P = V = 76 Ω 2100 W Kaapelin max. kuormitus 25W/m, jolloin pituus on 2100 W : 25W/m = 84m Rk/m = Rk : l = 76 Ω/m : 84m = 0,9 Ω/m Valitaan deviflex - C 0,82 Ω/m 11/22

12 Katsotaan kaavasta U 2 Rmin x Pkuorm mikä pituus min; jotta ei ylitetä kaapelin maksimi kuormitusta 25W/m. l min = = 88,34 m 90 m 0,82 x 25 Pk = U 2 = = 2168 W Rkok 0,82 x 90 Siis: 3kpl deviflex -C 0,82 Ω/m 400V 2168 W 90m Asennusväli = A : l = 18 m 2 3 x 90m 7cm PA = Pkok : A = 6504 W : 18m W/m 2 12/22

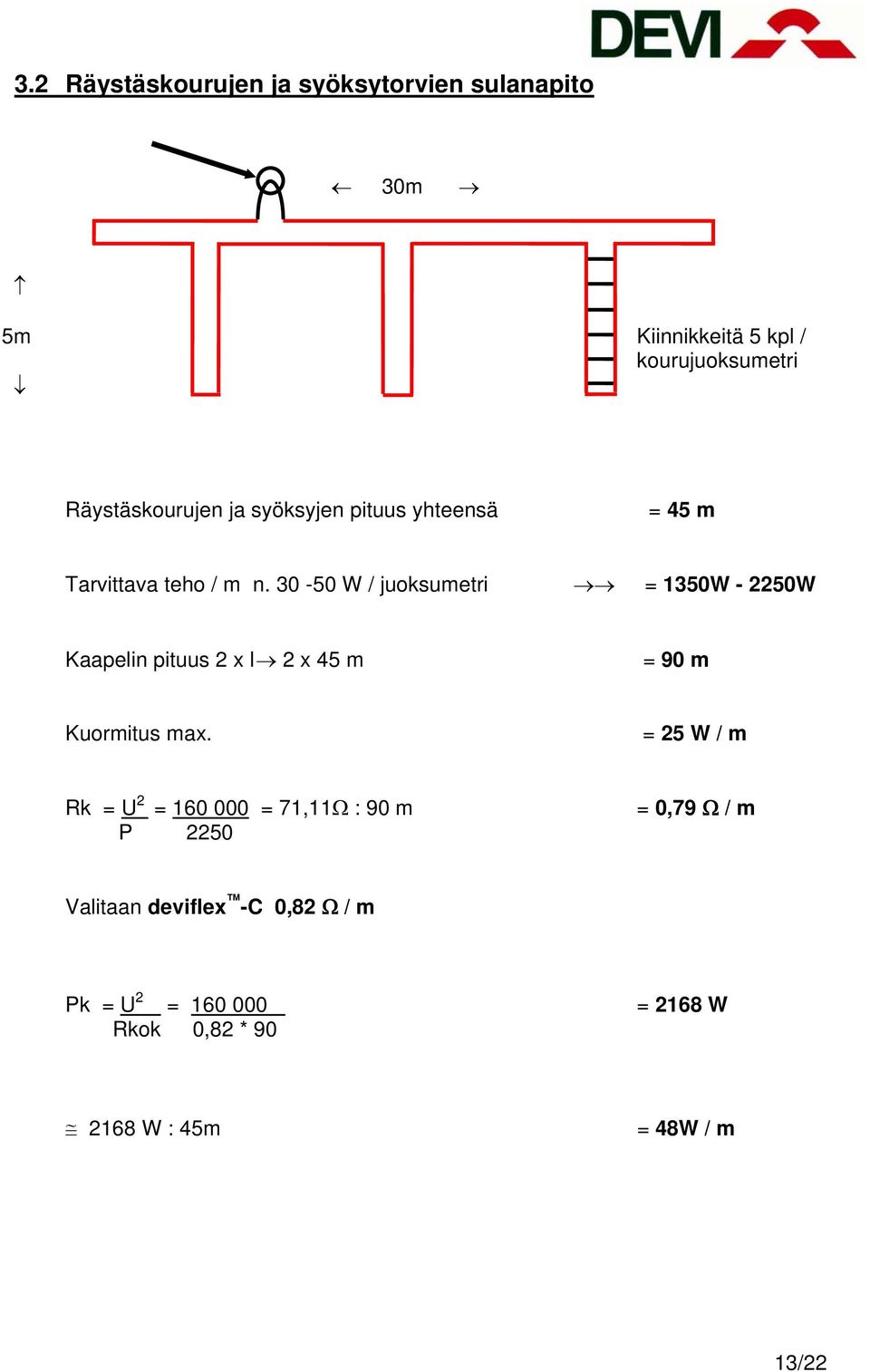

13 3.2 Räystäskourujen ja syöksytorvien sulanapito 30m 5m Kiinnikkeitä 5 kpl / kourujuoksumetri Räystäskourujen ja syöksyjen pituus yhteensä = 45 m Tarvittava teho / m n W / juoksumetri = 1350W W Kaapelin pituus 2 x l 2 x 45 m = 90 m Kuormitus max. = 25 W / m Rk = U 2 = = 71,11Ω : 90 m P 2250 = 0,79 Ω / m Valitaan deviflex -C 0,82 Ω / m Pk = U 2 = = 2168 W Rkok 0,82 * W : 45m = 48W / m 13/22

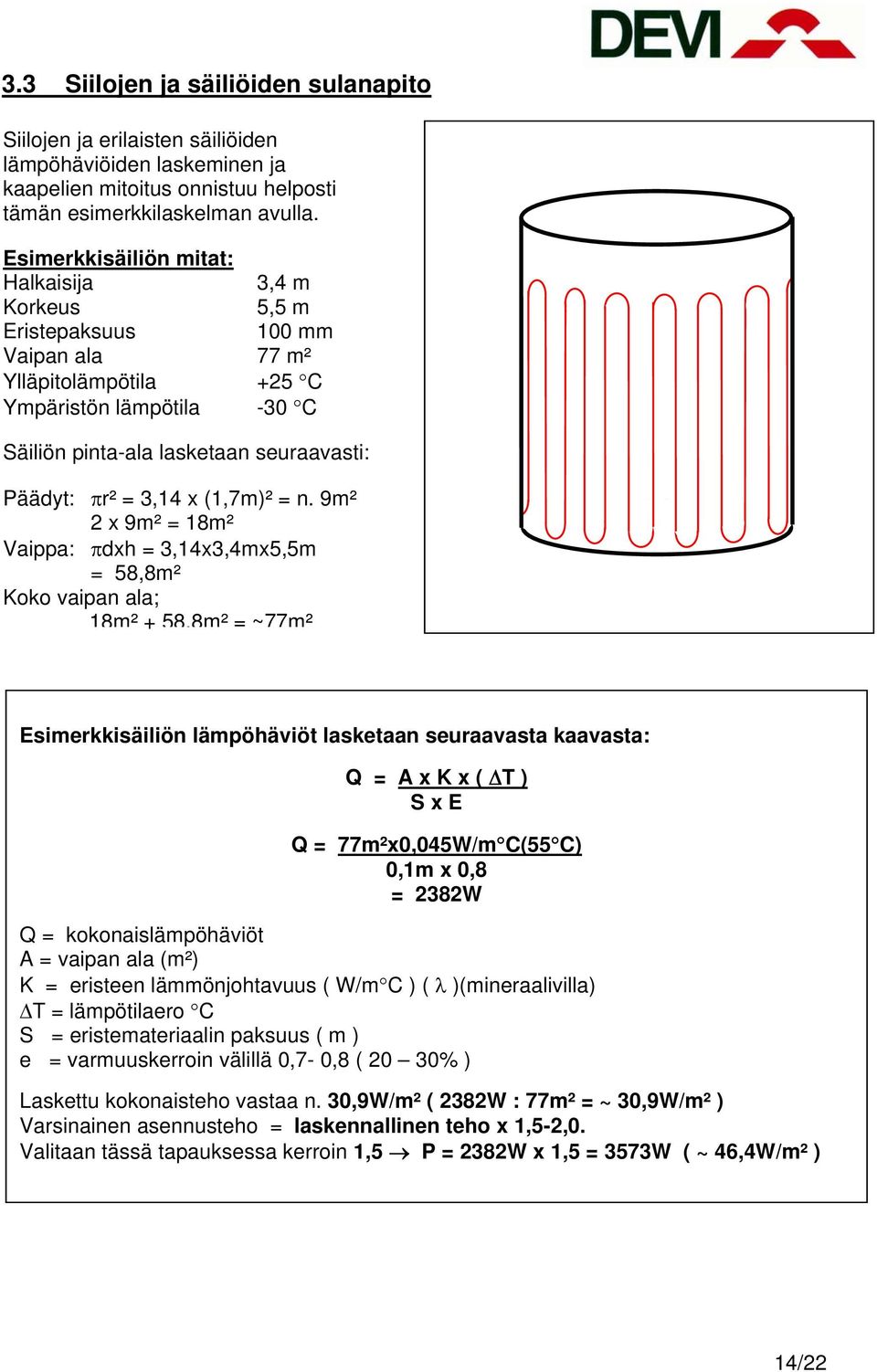

14 3.3 Siilojen ja säiliöiden sulanapito Siilojen ja erilaisten säiliöiden lämpöhäviöiden laskeminen ja kaapelien mitoitus onnistuu helposti tämän esimerkkilaskelman avulla. Esimerkkisäiliön mitat: Halkaisija 3,4 m Korkeus 5,5 m Eristepaksuus 100 mm Vaipan ala 77 m² Ylläpitolämpötila +25 C Ympäristön lämpötila -30 C Säiliön pinta-ala lasketaan seuraavasti: Päädyt: πr² = 3,14 x (1,7m)² = n. 9m² 2 x 9m² = 18m² Vaippa: πdxh = 3,14x3,4mx5,5m = 58,8m² Koko vaipan ala; 18m² +58,8m² =~77m² Esimerkkisäiliön lämpöhäviöt lasketaan seuraavasta kaavasta: Q = A x K x ( ΔT ) S x E Q = 77m²x0,045W/m C(55 C) 0,1m x 0,8 = 2382W Q = kokonaislämpöhäviöt A = vaipan ala (m²) K = eristeen lämmönjohtavuus ( W/m C ) ( λ )(mineraalivilla) ΔT = lämpötilaero C S = eristemateriaalin paksuus ( m ) e = varmuuskerroin välillä 0,7-0,8 ( 20 30% ) Laskettu kokonaisteho vastaa n. 30,9W/m² ( 2382W : 77m² = ~ 30,9W/m² ) Varsinainen asennusteho = laskennallinen teho x 1,5-2,0. Valitaan tässä tapauksessa kerroin 1,5 P = 2382W x 1,5 = 3573W ( ~ 46,4W/m² ) 14/22

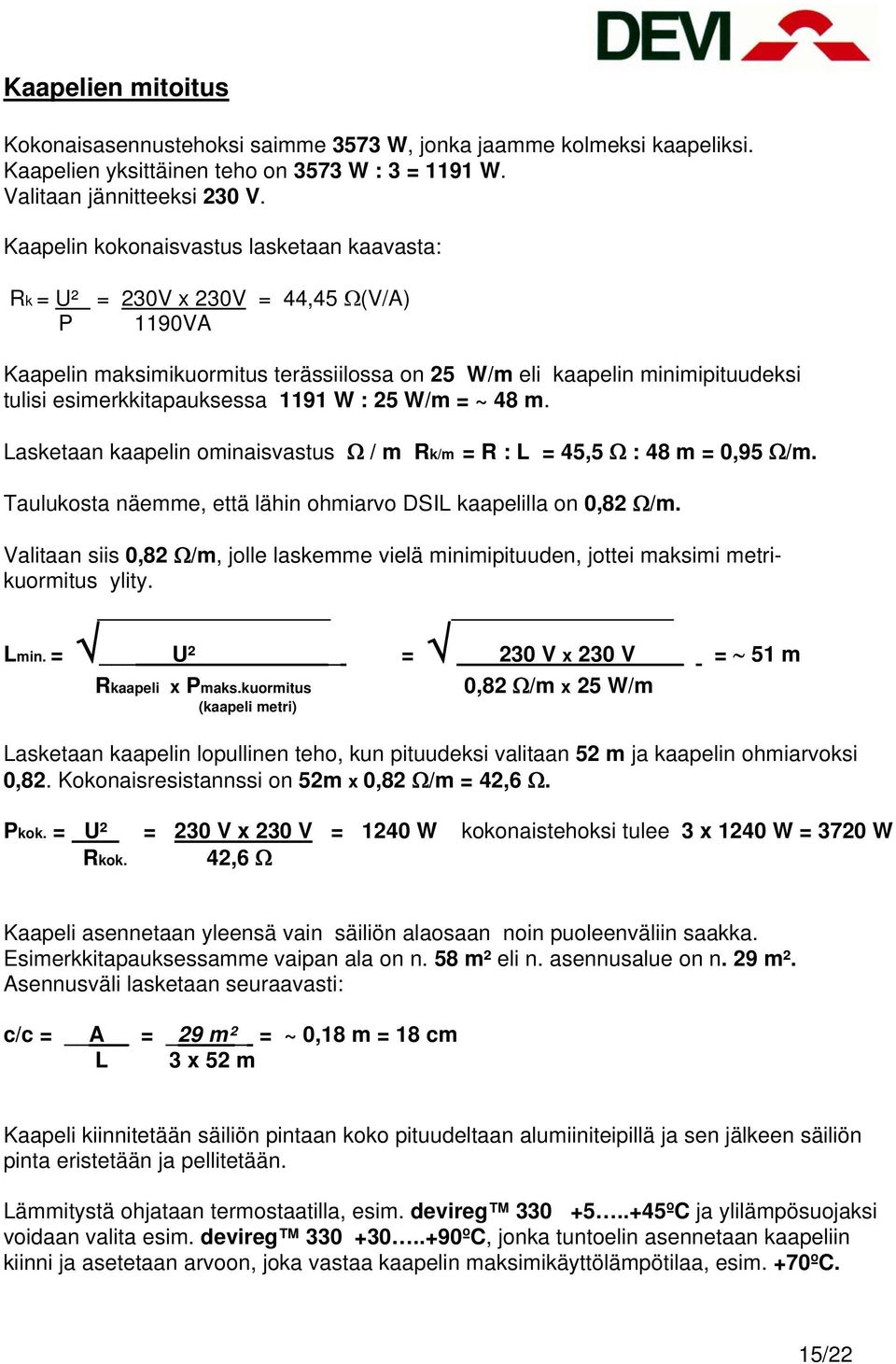

15 Kaapelien mitoitus Kokonaisasennustehoksi saimme 3573 W, jonka jaamme kolmeksi kaapeliksi. Kaapelien yksittäinen teho on 3573 W : 3 = 1191 W. Valitaan jännitteeksi 230 V. Kaapelin kokonaisvastus lasketaan kaavasta: Rk = U² = 230V x 230V = 44,45 Ω(V/A) P 1190VA Kaapelin maksimikuormitus terässiilossa on 25 W/m eli kaapelin minimipituudeksi tulisi esimerkkitapauksessa 1191 W : 25 W/m = ~ 48 m. Lasketaan kaapelin ominaisvastus Ω / m Rk/m = R : L = 45,5 Ω : 48 m = 0,95 Ω/m. Taulukosta näemme, että lähin ohmiarvo DSIL kaapelilla on 0,82 Ω/m. Valitaan siis 0,82 Ω/m, jolle laskemme vielä minimipituuden, jottei maksimi metrikuormitus ylity. Lmin. = U² = 230 V x 230 V = 51 m Rkaapeli x Pmaks.kuormitus 0,82 Ω/m x 25 W/m (kaapeli metri) Lasketaan kaapelin lopullinen teho, kun pituudeksi valitaan 52 m ja kaapelin ohmiarvoksi 0,82. Kokonaisresistannssi on 52m x 0,82 Ω/m = 42,6 Ω. Pkok. = U²_ = 230 V x 230 V = 1240 W kokonaistehoksi tulee 3 x 1240 W = 3720 W Rkok. 42,6 Ω Kaapeli asennetaan yleensä vain säiliön alaosaan noin puoleenväliin saakka. Esimerkkitapauksessamme vaipan ala on n. 58 m² eli n. asennusalue on n. 29 m². Asennusväli lasketaan seuraavasti: c/c = A = _29 m²_ = ~ 0,18 m = 18 cm L 3 x 52 m Kaapeli kiinnitetään säiliön pintaan koko pituudeltaan alumiiniteipillä ja sen jälkeen säiliön pinta eristetään ja pellitetään. Lämmitystä ohjataan termostaatilla, esim. devireg ºC ja ylilämpösuojaksi voidaan valita esim. devireg ºC, jonka tuntoelin asennetaan kaapeliin kiinni ja asetetaan arvoon, joka vastaa kaapelin maksimikäyttölämpötilaa, esim. +70ºC. 15/22

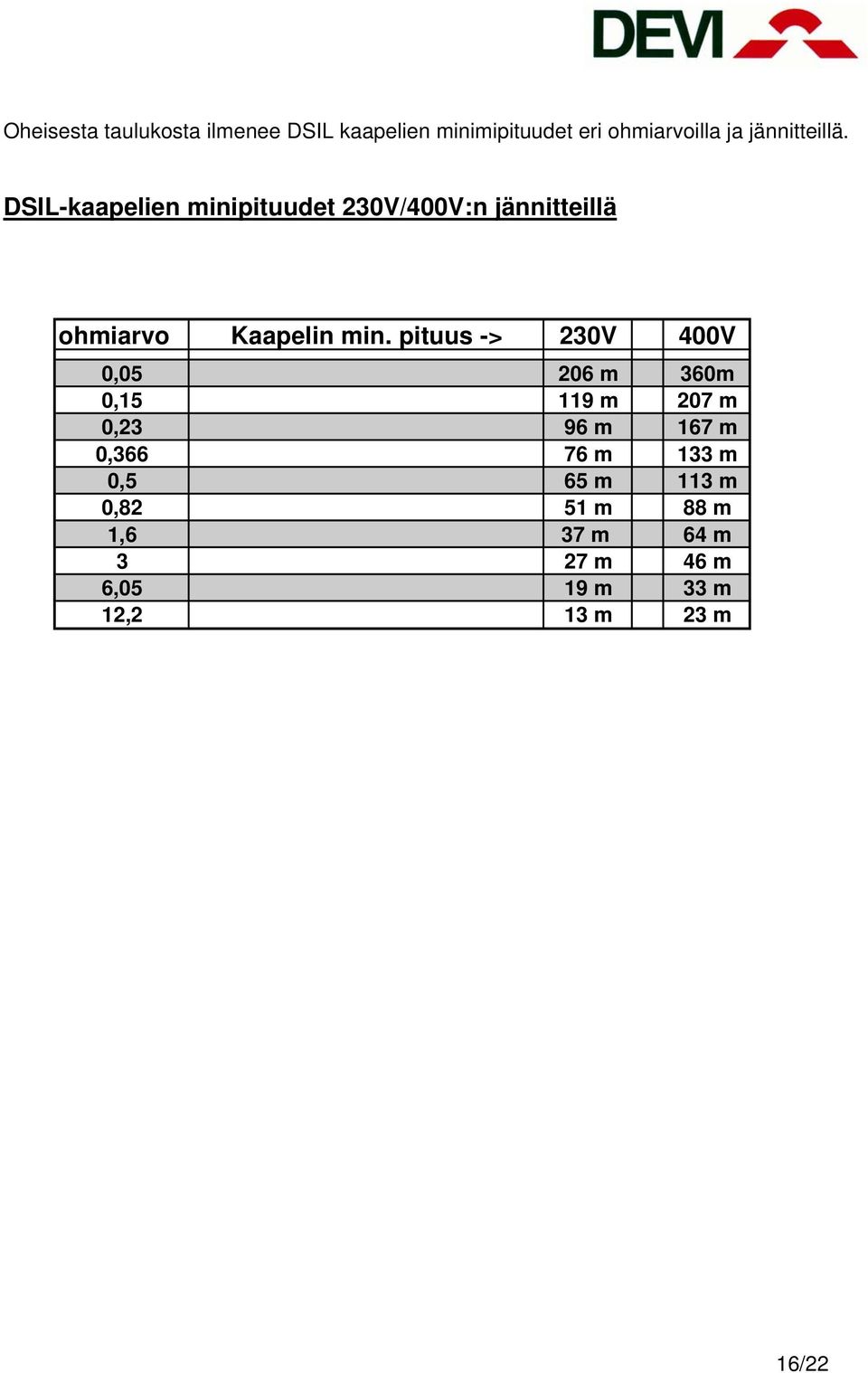

16 Oheisesta taulukosta ilmenee DSIL kaapelien minimipituudet eri ohmiarvoilla ja jännitteillä. DSIL-kaapelien minipituudet 230V/400V:n jännitteillä ohmiarvo Kaapelin min. pituus -> 230V 400V 0, m 360m 0, m 207 m 0,23 96 m 167 m 0, m 133 m 0,5 65 m 113 m 0,82 51 m 88 m 1,6 37 m 64 m 3 27 m 46 m 6,05 19 m 33 m 12,2 13 m 23 m 16/22

17 3.4 DSIL kaapelien asennus asfaltin alle Seuraava selostus perustuu Suomessa toteutettuihin asennuksiin Pinta-asfaltti 2. Tiivistetty kivituhkakerros n mm. Raekoko 0-16 mm. 3. Tiivistetty tasaushiekkakerros, jossa deviflex DSIL kaapelit n. 75 mm:n välein, jolloinka asennustehoksi tulee n. 350W/m². 4. Tasattu perusmaa. Työvaiheet Tasatun perusmaan päälle, josta isot ja terävät kivet on poistettu, asennetaan lämmityskaapelit devifast asennuspannan avulla. Kaapelit peitetään käsilevityksellä n. 20 mm:n hiekkakerrokseksi ja tiivistetään kosteana. Tiivistetyn kerroksen päälle levitetään kivituhkakerros, joka jyrätä kovaksi. Tämän jälkeen asfaltti levitetään tavanomaisin keinoin asfalttikoneella. Kivituhkakerros voidaan jättää pois tasamaalla, mutta kaltevilla luiskilla saadaan aikaan tukeva alusta asfaltille. Tällä tavoin on Suomessa tehty jyrkkiäkin mäkiä ja lopputulos on ollut hyvä ja toimiva. 17/22

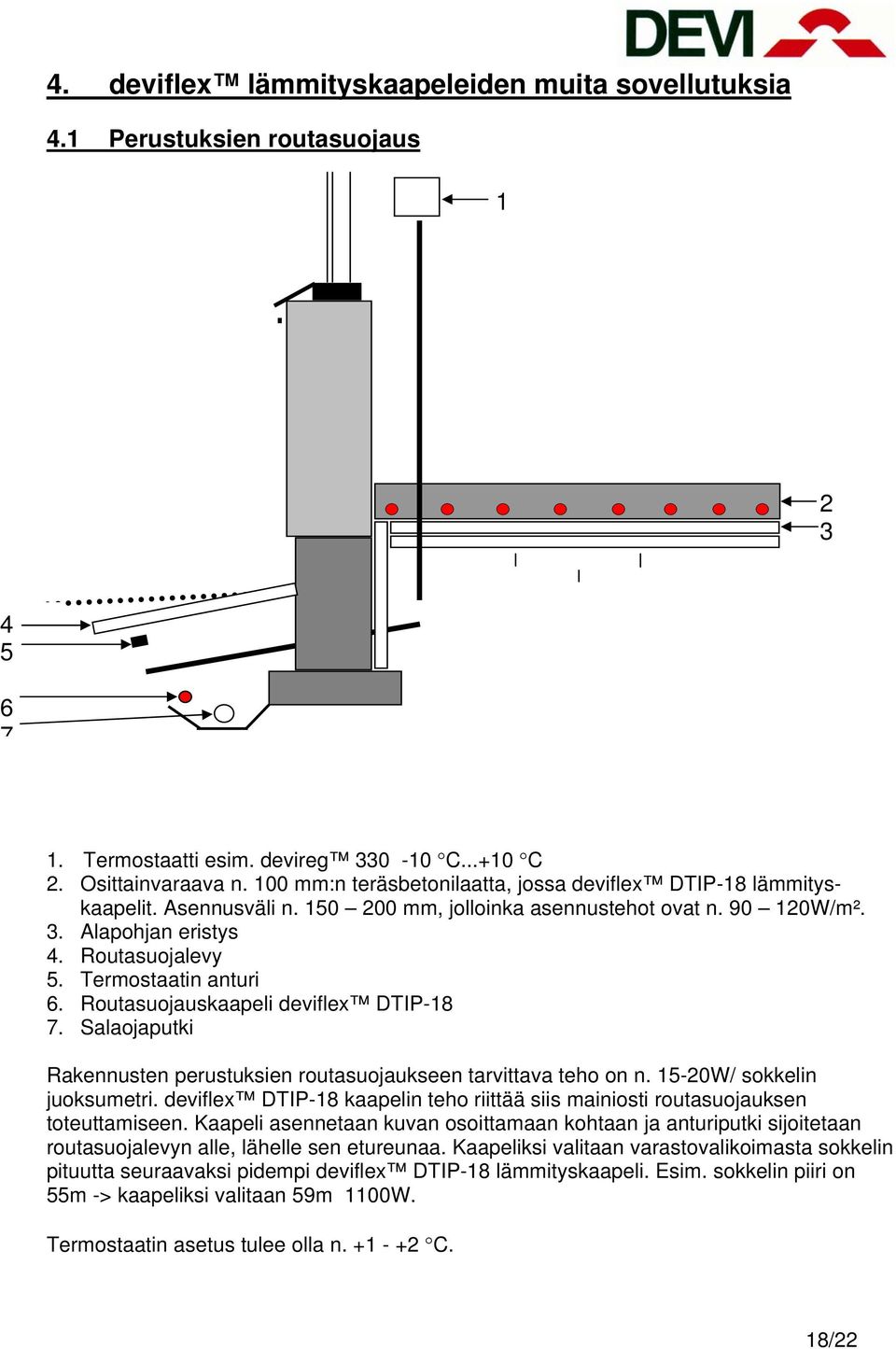

18 4. deviflex lämmityskaapeleiden muita sovellutuksia 4.1 Perustuksien routasuojaus T Termostaatti esim. devireg C C 2. Osittainvaraava n. 100 mm:n teräsbetonilaatta, jossa deviflex DTIP-18 lämmityskaapelit. Asennusväli n mm, jolloinka asennustehot ovat n W/m². 3. Alapohjan eristys 4. Routasuojalevy 5. Termostaatin anturi 6. Routasuojauskaapeli deviflex DTIP Salaojaputki Rakennusten perustuksien routasuojaukseen tarvittava teho on n W/ sokkelin juoksumetri. deviflex DTIP-18 kaapelin teho riittää siis mainiosti routasuojauksen toteuttamiseen. Kaapeli asennetaan kuvan osoittamaan kohtaan ja anturiputki sijoitetaan routasuojalevyn alle, lähelle sen etureunaa. Kaapeliksi valitaan varastovalikoimasta sokkelin pituutta seuraavaksi pidempi deviflex DTIP-18 lämmityskaapeli. Esim. sokkelin piiri on 55m -> kaapeliksi valitaan 59m 1100W. Termostaatin asetus tulee olla n C. 18/22

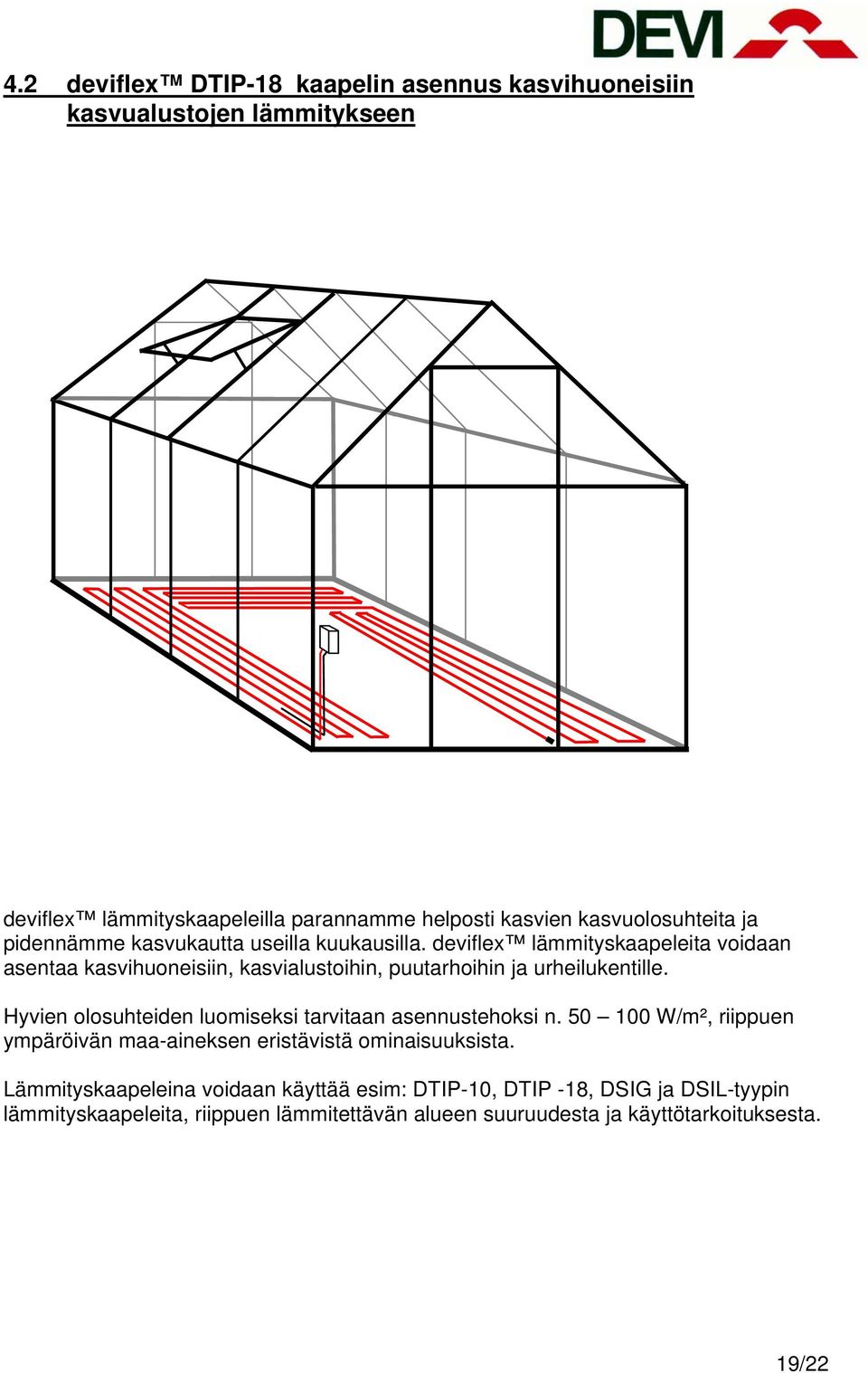

19 4.2 deviflex DTIP-18 kaapelin asennus kasvihuoneisiin kasvualustojen lämmitykseen deviflex lämmityskaapeleilla parannamme helposti kasvien kasvuolosuhteita ja pidennämme kasvukautta useilla kuukausilla. deviflex lämmityskaapeleita voidaan asentaa kasvihuoneisiin, kasvialustoihin, puutarhoihin ja urheilukentille. Hyvien olosuhteiden luomiseksi tarvitaan asennustehoksi n W/m², riippuen ympäröivän maa-aineksen eristävistä ominaisuuksista. Lämmityskaapeleina voidaan käyttää esim: DTIP-10, DTIP -18, DSIG ja DSIL-tyypin lämmityskaapeleita, riippuen lämmitettävän alueen suuruudesta ja käyttötarkoituksesta. 19/22

20 Seuraavasta taulukosta näemme deviflex DTIP -18 kaapeleilla saatavat asennustehot eri asennusväleillä. teho / m² Asennusväli 50 W 35 cm 60 W 30 cm 70 W 25 cm 90 W 20 cm 120 W 15 cm 180 W 10 cm Kasvukerros multaa tai turvetta, paksuus n mm 2. Muokkaussuoja, tiheäsilmäinen teräsverkko tai suodatinkangas. 3. Hiekkakerros, jossa lämmityskaapeli. Paksuus n mm. (Taimipöydillä lämmityskaapelit valetaan rakenteeseen.) 4. Polystyreeni eristyskerros n mm. Lämmityskaapeli asennetaan riittävän syvälle kasvukerroksen alle siten, että se ei voi vahingoittua. Kaapeli levitetään tiivistetylle hiekkapedille, esim. devifast kiinnitysnauhan avulla, ja peitetään mm:n hiekkakerroksella. Hiekkakerroksen päälle asennetaan pienisilmäinen metalliverkko ja/tai suodatinkangas, joka mekaanisen lujuutensa lisäksi estää kasvukerroksen sekoittumisen hiekkakerrokseen. Lämmityskaapeleilla varustetut kasvualustat on syytä merkitä selvästi näkyvällä varoitusnauhalla, joka asennetaan hiekkakerroksen ja kasvualusta väliin. Termostaatin anturiputki asennetaan hiekkakerroksen päälle kasvukerroksen välittömään läheisyyteen. Lämpötila asetus on kasvikohtainen, mutta yleisesti voidaan sanoa maksimin olevan + 15 C. Huom! Kaapelia ei saa asentaa suoraan multaan tai turpeeseen, koska ne kuivuessaan toimivat eristeaineena ja lämpötila kaapelissa voi kohota haitallisen korkeaksi ja kaapeli voi tuhoutua. 20/22

21 4.3 Portaiden ja porrastasanteiden sulanapito Portaiden sulanapitoon tarvittava neliötehona käytetään n W/m², jotta haluttu lopputulos saavutetaan. Lämpökaapeliksi sopivat valmiskaapeleista: DTIP-18 (230 V) DTIP-8 (400 V) DTCE-30 (230 V) tai asennettavan kohteen mukaan mitoitettavasta kelatavarasta: DSIA (230/400 V) Lämpökaapelin asennus aloitetaan portaan etureunasta noin 30 mm etäisyydeltä. Asennusväli määräytyy kaapelin tehon, mitoitetun neliötehon ja alan mukaan. Kaapeli asennetaan noin mm syvyydelle pinnasta. Askelman kokonaispituus ~10 30 mm ~30 mm Portaan pinnoite 2. Kiinnityslaasti + saumaus 3. Lämpökaapeli 4. Porrasbetoni Kaapelin asennuksessa noudatetaan yleisiä asennusohjeita. 21/22

22 4.3 Portaiden ja porrastasanteiden sulanapito 22/22
