Novencon ilmankäsittelykojeet Climaster ZCN. Ilmamäärille 0,4-15 m³/s

Koko: px
Aloita esitys sivulta:

Download "Novencon ilmankäsittelykojeet Climaster ZCN. Ilmamäärille 0,4-15 m³/s"

Transkriptio

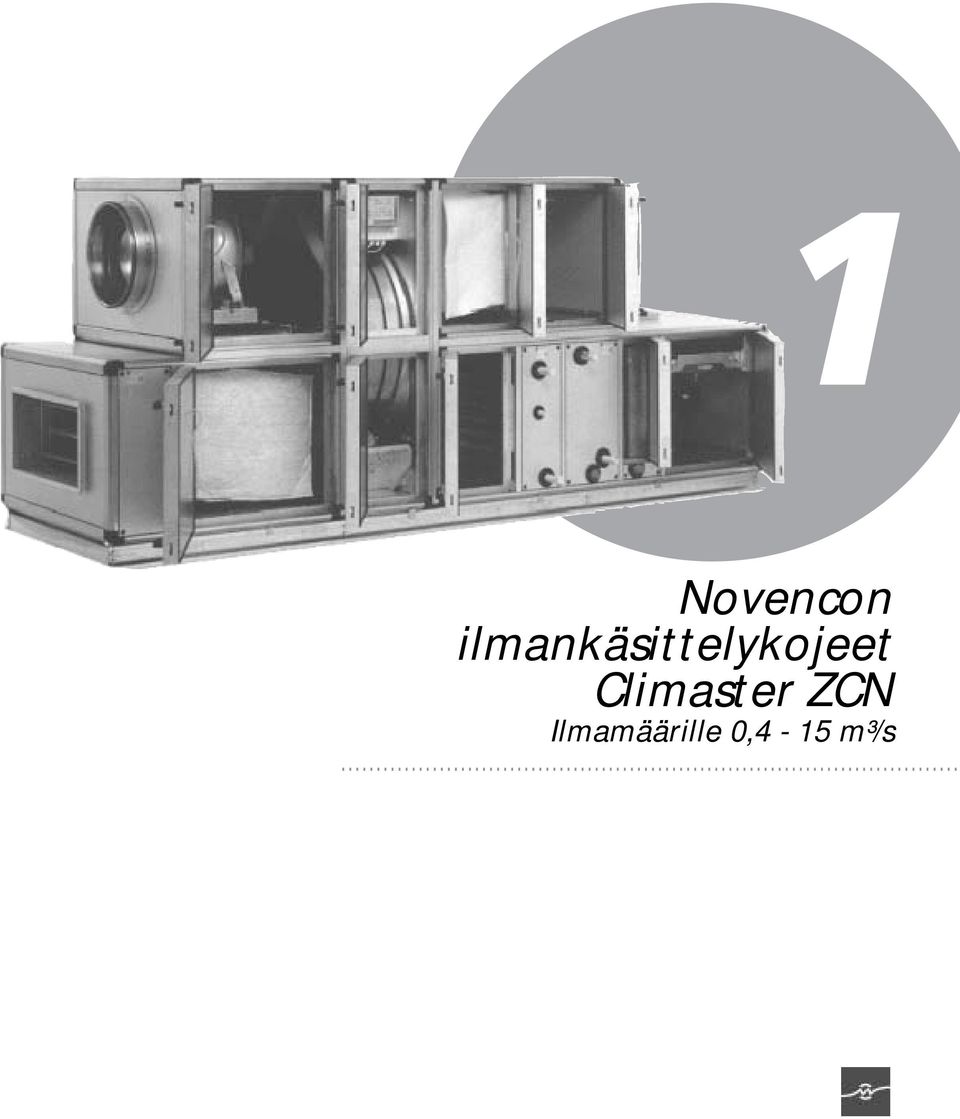

1 Novencon ilmankäsittelykojeet Climaster ZCN Ilmamäärille 0,4-15 m³/s

2 Tuotetietoa Tuote Ilmankäsittelykojeet ilmastointiin ja ilmankäsittelyyn. Paljon erilaisia yhdistelmiä vapaavalintaisista toiminto-osista, vaihteleville ilmamäärille Käyttö Yleis- ja teollisuusilmastointiin sekä kohteisiin, joissa sisäilmaston laadulle asetetaan erityisiä vaatimuksia. Valikoima 9 kojekokoa, joiden ilmamäärät ovat välillä 0,4-15 m³/s. Suurin alipaine 2000 Pa, suurin ylipaine 1500 Pa. Rakenne Koostuu eristetyistä paneeleista, jotka ovat kiinnitetty runkorakenteeseen. Koje on jaettu toimintoosiin, ja toiminnot ovat helposti huollettavissa. Materiaali ja pintakäsittely Runkorakenteet ovat alusinkittyjä teräsprofiileja ja seinät alusinkittyjä teräslevyjä maalaamattomina. Toimitus Joko toiminto-osittain tai valmiiksi koottuna kojeena, riippuen kuljetusmahdollisuuksista. Tekniset luokitukset Tiiviys: Standardien DS-447, luokka A ja VVS AMA 83 mukaan. Eristys: K-arvo: 0,6 W/(m²K). Välissä oleva eristys vastaa EI-30-eristystä. Korroosionkesto: Kansainvälisten normien DS/R 454, luokka 2 ja BK-N4, luokka 2 mukaan käytöstä lämmittämättömässä, lievästi korrodoivassa ympäristössä. Lämpötila-alue: C. 4 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

3 Novencon ilmankäsittelykojeet Climaster ZCN ZCN - yksi koje ja yksi järjestelmä 6 Mittatiedot - Liitännät - Suuntamerkinnät 8 Toiminnot 10 Lisävarusteet 11 Vakiokokoonpanot 13 Toiminto-osat 16 Pellit 16 Suodattimet 17 Lämmitys- ja jäähdytyspatterit vedelle 18 Suorahöyrysteiset jäähdytyspatterit 19 Sähkölämmityspatterit 19 Kostuttimet 20 Levylämmönsiirtimet 21 Pyörivät lämmönsiirtimet 23 Nestekytketyt patterilämmönsiirtimet 24 Keskipakopuhaltimet 25 Novax aksiaalipuhaltimet 29 Äänenvaimentimet 31 Kulmaosat 31 Ääntä vaimentavat hajottimet 32 Kostean ilman ix-käyrästö 33

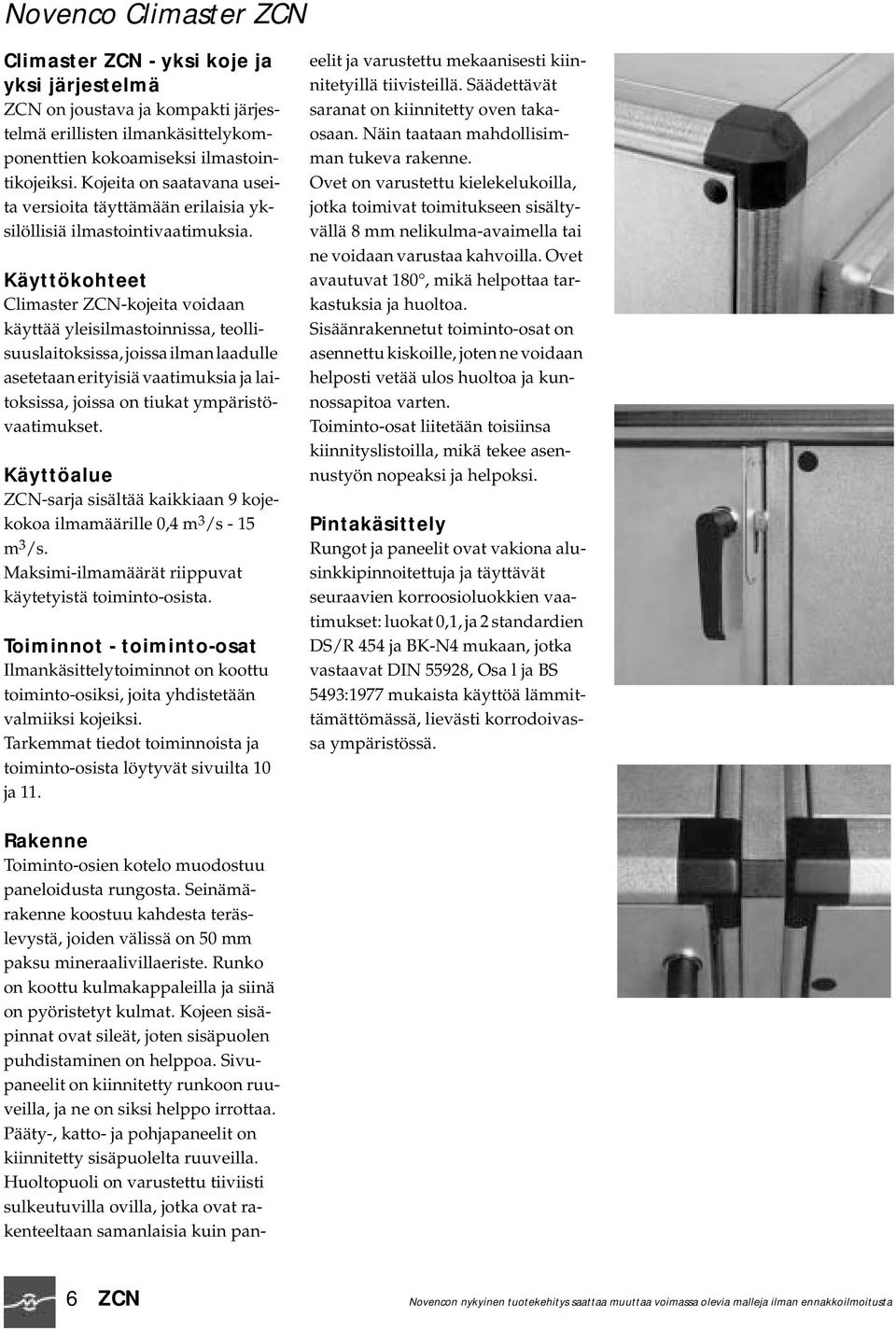

4 Novenco Climaster ZCN Climaster ZCN - yksi koje ja yksi järjestelmä ZCN on joustava ja kompakti järjestelmä erillisten ilmankäsittelykomponenttien kokoamiseksi ilmastointikojeiksi. Kojeita on saatavana useita versioita täyttämään erilaisia yksilöllisiä ilmastointivaatimuksia. Käyttökohteet Climaster ZCN-kojeita voidaan käyttää yleisilmastoinnissa, teollisuuslaitoksissa, joissa ilman laadulle asetetaan erityisiä vaatimuksia ja laitoksissa, joissa on tiukat ympäristövaatimukset. Käyttöalue ZCN-sarja sisältää kaikkiaan 9 kojekokoa ilmamäärille 0,4 m 3 /s - 15 m 3 /s. Maksimi-ilmamäärät riippuvat käytetyistä toiminto-osista. Toiminnot - toiminto-osat Ilmankäsittelytoiminnot on koottu toiminto-osiksi, joita yhdistetään valmiiksi kojeiksi. Tarkemmat tiedot toiminnoista ja toiminto-osista löytyvät sivuilta 10 ja 11. Rakenne Toiminto-osien kotelo muodostuu paneloidusta rungosta. Seinämärakenne koostuu kahdesta teräslevystä, joiden välissä on 50 mm paksu mineraalivillaeriste. Runko on koottu kulmakappaleilla ja siinä on pyöristetyt kulmat. Kojeen sisäpinnat ovat sileät, joten sisäpuolen puhdistaminen on helppoa. Sivupaneelit on kiinnitetty runkoon ruuveilla, ja ne on siksi helppo irrottaa. Pääty-, katto- ja pohjapaneelit on kiinnitetty sisäpuolelta ruuveilla. Huoltopuoli on varustettu tiiviisti sulkeutuvilla ovilla, jotka ovat rakenteeltaan samanlaisia kuin paneelit ja varustettu mekaanisesti kiinnitetyillä tiivisteillä. Säädettävät saranat on kiinnitetty oven takaosaan. Näin taataan mahdollisimman tukeva rakenne. Ovet on varustettu kielekelukoilla, jotka toimivat toimitukseen sisältyvällä 8 mm nelikulma-avaimella tai ne voidaan varustaa kahvoilla. Ovet avautuvat 180, mikä helpottaa tarkastuksia ja huoltoa. Sisäänrakennetut toiminto-osat on asennettu kiskoille, joten ne voidaan helposti vetää ulos huoltoa ja kunnossapitoa varten. Toiminto-osat liitetään toisiinsa kiinnityslistoilla, mikä tekee asennustyön nopeaksi ja helpoksi. Pintakäsittely Rungot ja paneelit ovat vakiona alusinkkipinnoitettuja ja täyttävät seuraavien korroosioluokkien vaatimukset: luokat 0,1, ja 2 standardien DS/R 454 ja BK-N4 mukaan, jotka vastaavat DIN 55928, Osa l ja BS 5493:1977 mukaista käyttöä lämmittämättömässä, lievästi korrodoivassa ympäristössä. 6 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

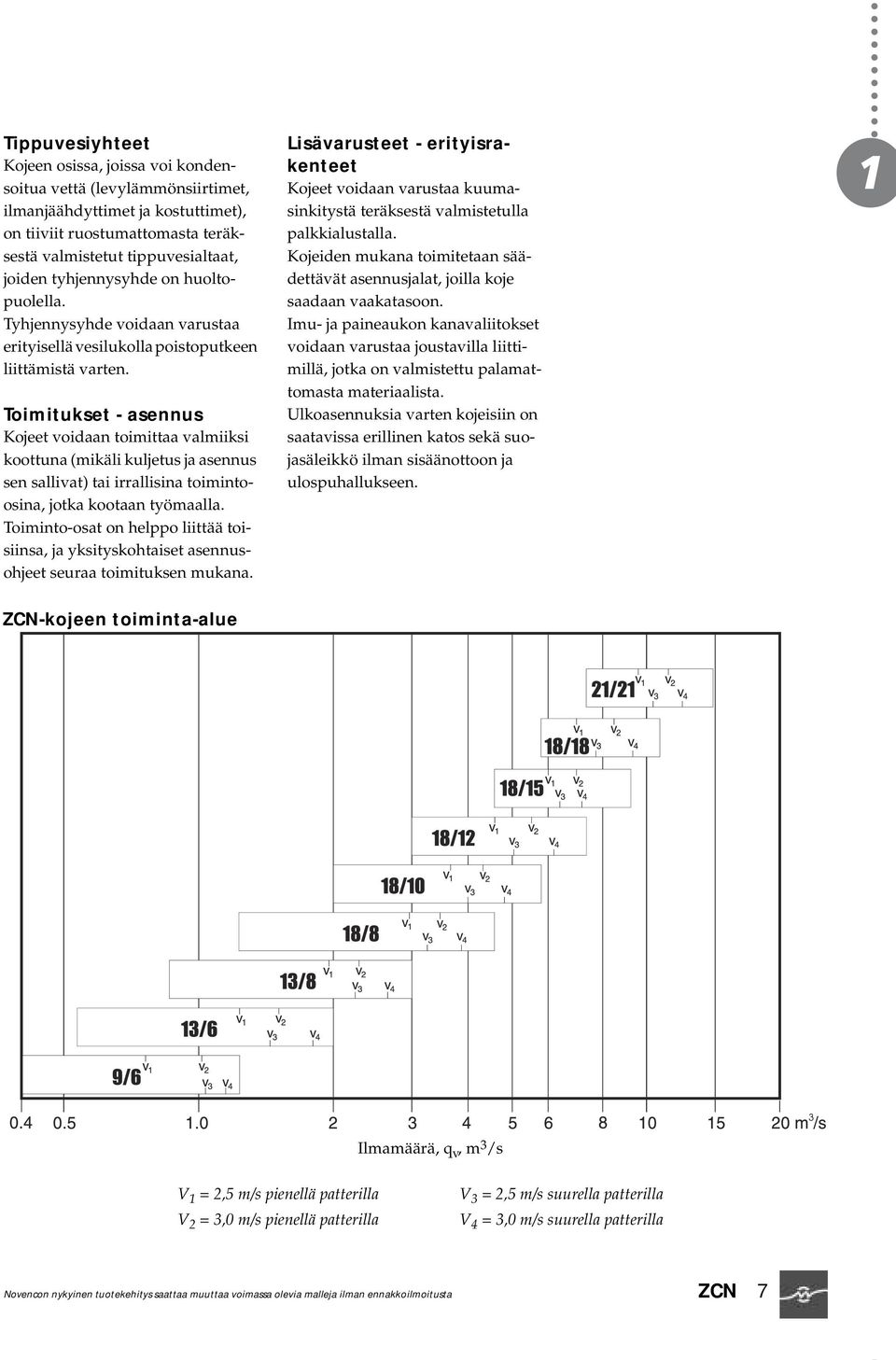

5 Tippuvesiyhteet Kojeen osissa, joissa voi kondensoitua vettä (levylämmönsiirtimet, ilmanjäähdyttimet ja kostuttimet), on tiiviit ruostumattomasta teräksestä valmistetut tippuvesialtaat, joiden tyhjennysyhde on huoltopuolella. Tyhjennysyhde voidaan varustaa erityisellä vesilukolla poistoputkeen liittämistä varten. Toimitukset - asennus Kojeet voidaan toimittaa valmiiksi koottuna (mikäli kuljetus ja asennus sen sallivat) tai irrallisina toimintoosina, jotka kootaan työmaalla. Toiminto-osat on helppo liittää toisiinsa, ja yksityskohtaiset asennusohjeet seuraa toimituksen mukana. Lisävarusteet - erityisrakenteet Kojeet voidaan varustaa kuumasinkitystä teräksestä valmistetulla palkkialustalla. Kojeiden mukana toimitetaan säädettävät asennusjalat, joilla koje saadaan vaakatasoon. Imu- ja paineaukon kanavaliitokset voidaan varustaa joustavilla liittimillä, jotka on valmistettu palamattomasta materiaalista. Ulkoasennuksia varten kojeisiin on saatavissa erillinen katos sekä suojasäleikkö ilman sisäänottoon ja ulospuhallukseen. ZCN-kojeen toiminta-alue Ilmamäärä, q v, m 3 /s V 1 = 2,5 m/s pienellä patterilla V 2 = 3,0 m/s pienellä patterilla V 3 = 2,5 m/s suurella patterilla V 4 = 3,0 m/s suurella patterilla Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 7

6 Mitat - Liitännät - Kätisyysmerkinnät Kätisyysmerkinnät Kojeen kätisyyden määrittää ilmavirran suunta kojeen läpi katsottuna huoltopuolelta (se puoli, millä ovet, liitännät jne. sijaitsevat). Kätisyys L: Kätisyys R: Kätisyys R: Ilmavirran suunta vasemmalta oikealle Kätisyys L: Ilmavirran suunta oikealta vasemmalle Korkeissa kojeissa (yhdistetty tulo ja poisto) kätisyys viittaa tuloilmavirran suuntaan. Imuaukko: * Paineaukko: Pääty Pääty Pääty * suuren patterin kotelo Keskipakopuhallin Aksiaalipuhallin Sek. osa SB Ylhäältä/alhaalta Keskipakopuhallin Sek. osa SA Pyörivä lämmönsiirrin ja Pääty ylhäältä korkean sekoitusosan pääty 8 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

7 Päämitat ja imuaukot B H B 1 H 1 C C 1 D G E E 1 E 2 ZCN 9/ ,5 183, ZCN 13/ ,5 183, ZCN 13/ ,5 208, ZCN 18/ ,5 208, ZCN 18/ ,5 208, ZCN 18/ ,5 208, ZCN 18/ ,5 208, ZCN 18/ ,5 208, ZCN 21/ ,5 208, Keskipakopuhallin M N Puhaltimen paineaukko Suunta B P Suunta C Suunta A/D Q Suunta E/F Novax aksiaalipuhallin ZCN 9/6 C ,5 131,5 135,5 243,5 ACG ,5 ZCN 13/6 C ,5 81,5 84,5 219,5 ACG ,5 C ,5 298,5 153, ACG ,5 ZCN 13/8 ACG ,5 ACG ,5 C , ACG ,5 ZCN 18/8 ACG ,5 ACG ,5 C ,5 314,5 152,5 193,5 315,5 ACG ,5 ZCN 18/10 ACG ,5 ACG ,5 ACG ,5 C ,5 154,5 588,5 393,5 ACG ,5 C , ACG ,5 ZCN 18/12 ACG ,5 ACG ,5 C , ACG ,5 C ,5 547,5 149, ACG ,5 ZCN 18/15 ACG ,5 ACG ,5 ACG ,5 C ,5 572,5 174, ACG ,5 ZCN 18/18 C ,5 672,5 224,5 797,5 541,5 ACG ,5 ACG ,5 C ,5 718,5 270,5 797,5 541,5 ACG ,5 ZCN 21/21 C ,5 784,5 291,5 853,5 593,5 ACG ,5 ACG ,5 Ø R Pos. A Pos. E Pos. D Pos. F Pos. B Pos. C Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 9

8 Toiminto-osat, joissa valinnaisia toimintoja Toiminnot ovat sisäänrakennetut toiminto-osiin: Toiminto-osapituudet: Toimintojen pituuksien summa +37 mm. Toiminto-osat koottuna kojeeksi : Kokonaispituus: Toiminto-osien pituuksien summa +3 mm per liitos. Pienin toiminto-osapituus on = 277 mm. Suurin toiminto-osapituus on = 3157 mm. Symboli Tunnus Toiminto Toimintojen pituudet, mm 9/6 13/6 13/8 18/8 18/10 18/12 18/15 18/18 21/21 IN Sisäänmeno SF Sulkupelti - Myös ulkopuolista asennusta varten FP Tasosuodatin, FS tai FM Karkeasuodatin FK Kompaktisuodatin FG (FF) Pussisuodatin, karkeasuodatin/lyhyt hienosuodatin FF Pussisuodatin, hienosuodatin Lämmityspatteri LA 2-4 putkiriviä LB 5-9 putkiriviä LC putkiriviä Jäähdytyspatteri QA 3-6 putkiriviä QB 7-14 putkiriviä LE Sähkölämmityspatteri LF DA SB Tarkastusosat (ovella) ja väliosat (kiinteällä paneelilla) 240, 320, 400, 480, 500, 640, 720, 800, 880, 960, 1040 og 1120 Sekoitusosa SA Sekoitus ja kiertoilmaosa HB Kostutin (haihdutustoiminen) Suhteellinen kosteus 65 % Suhteellinen kosteus 85 % Suhteellinen kosteus 95 % CL Keskipakopuhallin Suuri Pieni HV Kulmaosa (vain ilman pystysuoraan suuntaamiseen) YA Äänenvaimennin YB YC ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

9 Toiminto-osat, joissa valinnaisia toimintoja Lisävarusteet Symboli Tunnus Toiminto Toimintojen pituudet, mm 9/6 13/6 13/8 18/8 18/10 18/12 18/15 18/18 21/21 AC* Aksiaalipuhallin Novax* ACG xxx moottorin koko ACG xxx moottorin koko 100 ACG xxx moottorin koko 112 ACG xxx moottorin koko 132 ACG xxx moottorin 1040 koko 160 ACG xxx moottorin koko 180 ACG ACG ACG 900 maxi ACG ACG 1000 maxi, maks ACG 1000 maxi, maks ACG 1120 maxi 1680 BA Sekoitus- ja kiertoilmaosa Ei valmisteta EK** Levylämmönsiirrin pienellä siirtimellä Ei valmisteta suurella siirtimellä EV** Pyörivä lämmönsiirrin Ei valmisteta * Kojeissa, joissa on puhallinkoko ACG ACG 710 moottorikoko määrää toiminnon pituuden. ACG xxx moottori -100 tarkoittaa, että toiminnon pituus on sama kaikissa kojeissa, joissa on ACG xxx moottorilla -90 tai moottorilla Sivulta 9 löytyy yhteenvetotaulukko, joka osoittaa mitkä ACG-puhallinkoot ovat mahdollisia eri kojekokoihin. ** Lämmönsiirtimet EK ja EV ovat korkeita itsenäisiä osia. Lisävarusteet Palkkialusta Irrallisina toiminto-osina toimitettuihin kojeisiin palkkialusta on kootun kojeen pituinen. Palkkialusta koostuu kahdesta pitkittäisestä palkista, joita tukevat poikittaispalkit. Palkit voidaan varustaa säätöjaloilla. Joidenkin pitkien kojeiden pitkittäispalkit kootaan useammasta osasta. Tällöin toimitukseen sisältyy liitäntäpalat sekä liitoskohtiin asennettava poikittaispalkki. Valmiiksi koottuina toimitetuissa kojeissa palkkialusta on valmiiksi sovitettu ko. kojeen pituuden mukaan. Kiinnityslistat kanavaliitosta varten Imu- ja paineaukkojen kanavaliitoksia varten on saatavana listoja, joilla saadaan tiiviit saumat liitettäviin kanaviin. Koje B-mitta, mm ZCN 9/6 998 ZCN 13/6-13/ ZCN 18/8-18/ ZCN 21/ Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 11

10 Lisävarusteet Vesilukot Kojeen osien, joissa voi kondensoitua vettä (jäähdytyspatterit, kostuttimet ja levylämmönsiirtimet) poistoyhde tulee varustaa vesilukolla. Lisävarusteena Novenco voi toimittaa muovista valmistetun vesilukon. Vesilukko on mitoitettu alipaineelle ja varustettu pallolla, niin että se on tiivis myös silloin kun vesilukossa ei ole vettä. Vesilukko kiinnitetään tippuvesialtaan poistoyhteeseen. Kaikki poistoyhteet ovat sileät ja ulkohalkaisijaltaan 32 mm. 1. Säätöjalka 2. Palkkialusta 3. Tippuvesiallas 4. Poistoyhde 32 mm ulkohalk. sileä 5. Kulma 6. Putki 32 mm 7. Vesilukko 8. Pallo 9. Poistoputki 32 mm ulkohalk. sileä Säätöjalallisten kojeiden vesilukkojen maks. alipaine on 1200 Pa. Suodatinvahti Suodatinyksikön tarkastamista varten on olemassa kolme eri tyyppistä suodatinvahtia, jotka kaikki mittaavat paine-eron suodattimen yli kojeen kyljessä olevista letkuliittimistä. Suodatinvahtityypit ovat 1) U-putkimanometri 2) Manometri logaritmisella asteikolla 3) Vinoputkimanometri Valaisin ja tarkastusikkuna Tarkastusosat ja puhallinosat on mahdollista varustaa tarkastusikkunalla ( 200 mm) ja valaisimella, toiminnan tarkastamiseksi kojeen ulkopuolelta. Ilmanjakaja puhaltimen paineaukkoon Kun kyseessä on vapaa puhallus seuraavaan toiminto-osaan esim. äänenvaimentimeen tai sekoitusosaan, varustetaan puhaltimen paineaukko ilmanjakajalla varmistamaan tasainen ilmavirta koko otsapinnalle. Puhaltimen ja seuraavan toiminto-osan väliin asennetaan ilmanjakajaa varten DA-osa seuraavasti: Keskipakopuhallin DA-osan pituus, mm Aksiaalipuhallin DA-osan pituus, mm Ilmamäärämittarit Puhallinosat voidaan varustaa ilmamäärämittarilla. Aksiaalipuhaltimeen Keskipakopuhaltimeen Joustava liitin Kanavaliitoksiin voidaan toimittaa joustavia liittimiä. Nämä kiinnitetään tiiviiden listojen avulla kuten kanavaliitoksissa. Joustavia liittimiä toimitetaan valmistettuina palamattomasta materiaalista ja käytettäväksi lämpötilaalueella C. Lisävarusteet ulkoasennukseen Ulos asennettavat kojeet, voidaan varustaa muovi- tai peltikatolla, joissa on alusinkki reunus. Lisäksi imuaukko voidaan varustaa säleiköllä varustetulla imukammiolla ja paineaukko puhalluskatoksella, joka on suojaverkolla varustettu vinoon leikattu katos. 12 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

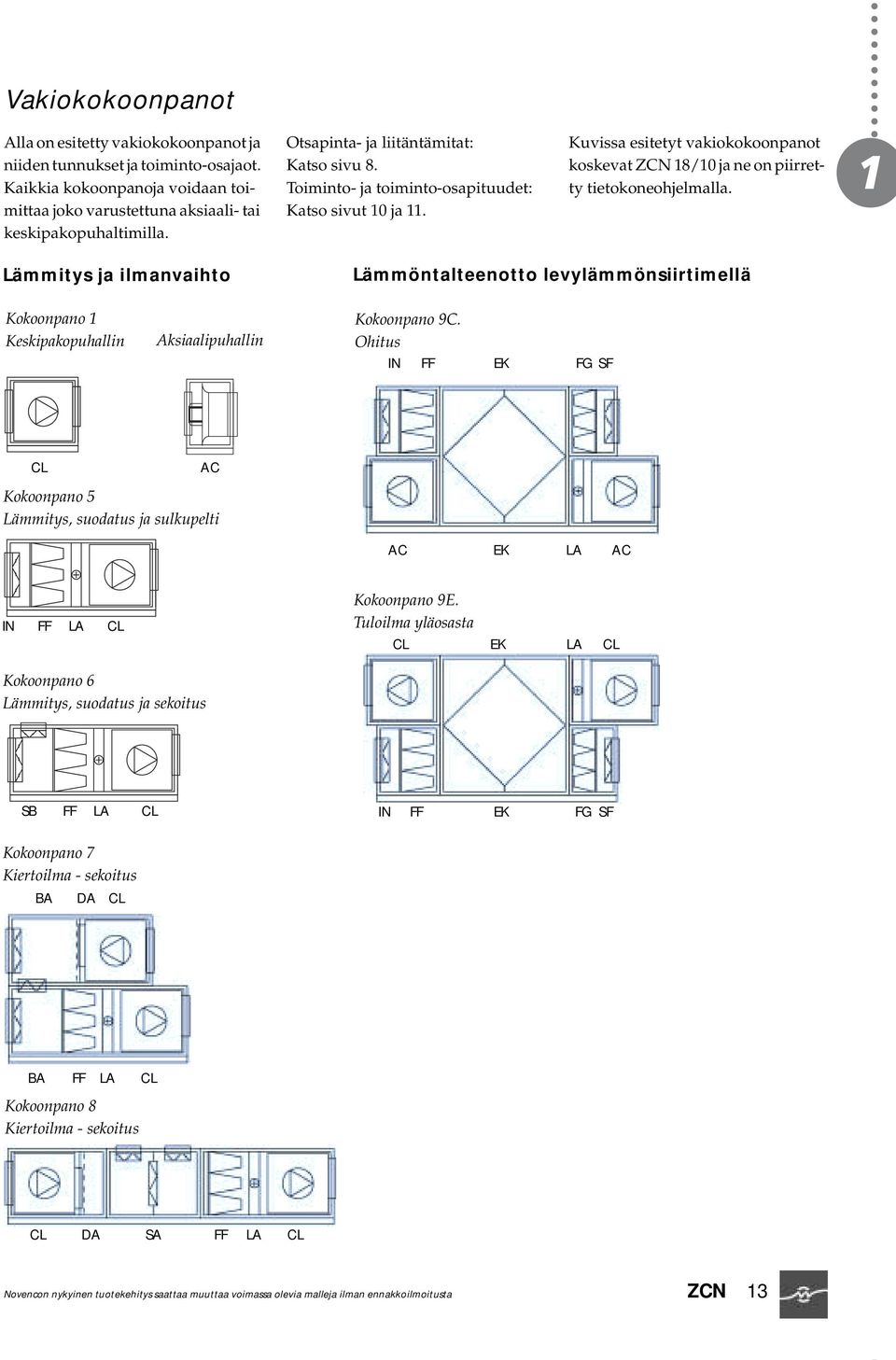

11 Vakiokokoonpanot Alla on esitetty vakiokokoonpanot ja niiden tunnukset ja toiminto-osajaot. Kaikkia kokoonpanoja voidaan toimittaa joko varustettuna aksiaali- tai keskipakopuhaltimilla. Otsapinta- ja liitäntämitat: Katso sivu 8. Toiminto- ja toiminto-osapituudet: Katso sivut 10 ja 11. Kuvissa esitetyt vakiokokoonpanot koskevat ZCN 18/10 ja ne on piirretty tietokoneohjelmalla. Lämmitys ja ilmanvaihto Lämmöntalteenotto levylämmönsiirtimellä Kokoonpano 1 Keskipakopuhallin Aksiaalipuhallin Kokoonpano 9C. Ohitus IN FF EK FG SF CL AC Kokoonpano 5 Lämmitys, suodatus ja sulkupelti AC EK LA AC IN FF LA CL Kokoonpano 9E. Tuloilma yläosasta CL EK LA CL Kokoonpano 6 Lämmitys, suodatus ja sekoitus SB FF LA CL IN FF EK FG SF Kokoonpano 7 Kiertoilma - sekoitus BA DA CL BA FF LA CL Kokoonpano 8 Kiertoilma - sekoitus CL DA SA FF LA CL Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 13

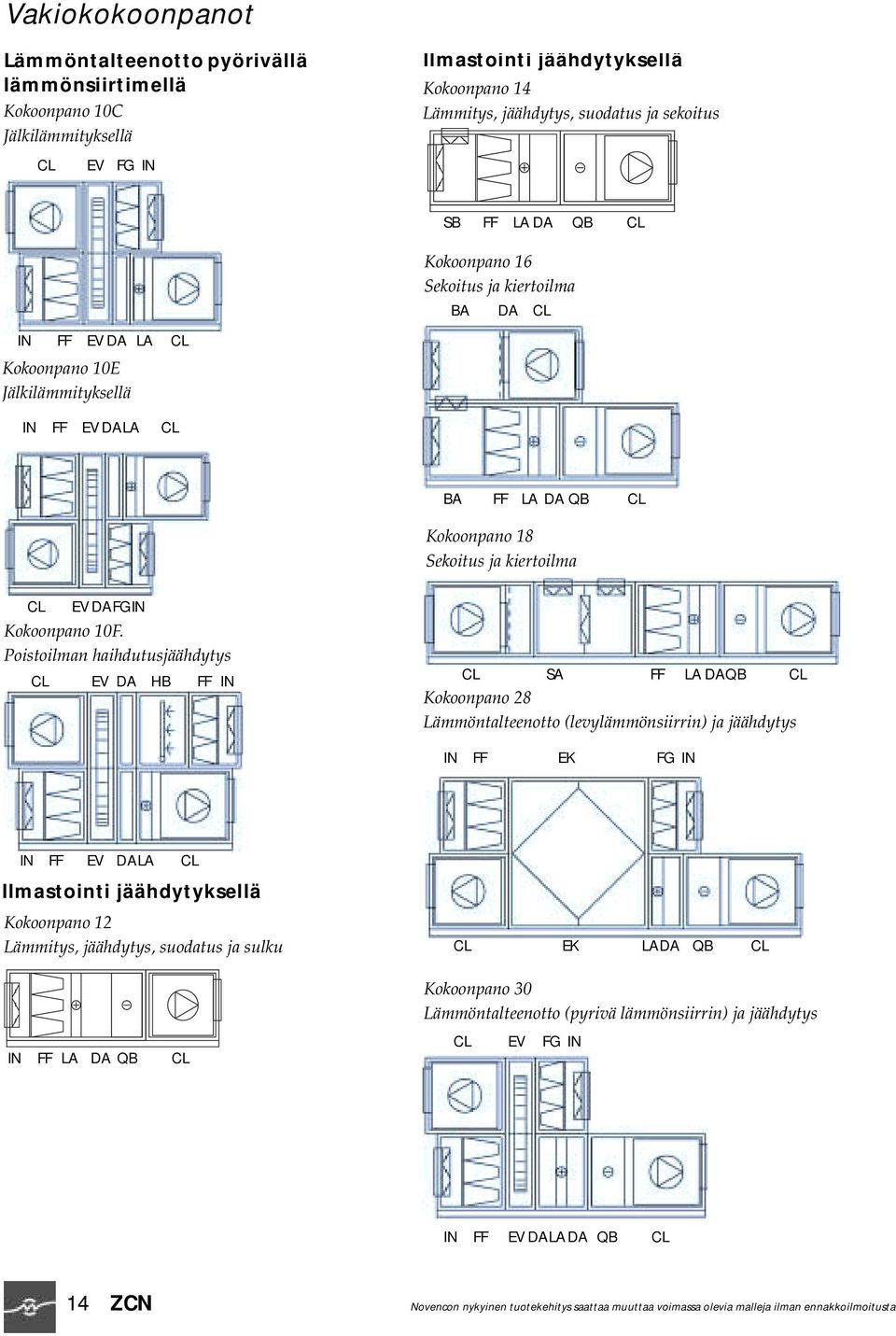

12 Vakiokokoonpanot Lämmöntalteenotto pyörivällä lämmönsiirtimellä Kokoonpano 10C Jälkilämmityksellä CL EV FG IN Ilmastointi jäähdytyksellä Kokoonpano 14 Lämmitys, jäähdytys, suodatus ja sekoitus SB FF LA DA QB CL IN FF EV DA LA CL Kokoonpano 10E Jälkilämmityksellä Kokoonpano 16 Sekoitus ja kiertoilma BA DA CL IN FF EV DALA CL BA FF LA DA QB CL Kokoonpano 18 Sekoitus ja kiertoilma CL EV DAFGIN Kokoonpano 10F. Poistoilman haihdutusjäähdytys CL EV DA HB FF IN CL SA FF LA DAQB CL Kokoonpano 28 Lämmöntalteenotto (levylämmönsiirrin) ja jäähdytys IN FF EK FG IN IN FF EV DALA CL Ilmastointi jäähdytyksellä Kokoonpano 12 Lämmitys, jäähdytys, suodatus ja sulku CL EK LADA QB CL IN FF LA DA QB CL Kokoonpano 30 Lämmöntalteenotto (pyrivä lämmönsiirrin) ja jäähdytys CL EV FG IN IN FF EV DALADA QB CL 14 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

13 Vakiokokoonpanot Lämmöntalteenotto nestekytketyillä pattereilla, kokoonpano 50 Lämmöntalteenottoa nestekytketyillä pattereilla käytetään silloin, kun tulo- ja poistoilmaosaa ei voida yhdistää samaksi kojeeksi ja missä halutaan että tulo- ja poistoilma ovat täysin erillään. Poistoilmasta otettu lämpö johdetaan tuloilmaan kuvan mukaisella putkikytkennällä. Lämmönsiirtonesteenä käytetään vesiglykoliliuosta. CL QV FG IN Poistoilma Tuloilma IN FF LV DA LA CL Äänenvaimentimet ja kulmaosat Kuva osoittaa kokoonpanon, johon on lisätty äänenvaimentimet YA ja kulmaosa HV ilman pystysuoraa suuntausta varten. Huom! Kun äänenvaimennin sijoitetaan heti puhaltimen jälkeen, on aina käytettävä ilmanjakajaa ja siihen kuuluvaa rakenneosaa DA. Kulmaosaa HV on tuettava. HV CL YA BA LA CL DA YA Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 15

14 Toiminto-osat Pellit Kojeissa käytetyt pellit ovat rakenteeltaan sälepeltejä ja valittavina ovat seuraavat vaihtoehdot: Ilmanotto, IN varustettu SF-pellillä ilmanoton sulkemiseen seisokkien aikana. Sekoitusosa, SB kahden ilmavirran sekoittamiseen ilmanotossa. Sekoitus- ja kiertoilmaosat SA ja BA ilmanoton sulkemiseen seisokkien aikana. Tulo- ja kiertoilman sekoittamiseen sekä vastaavasti poistoilman erottamiseen. Ohituspelti levylämmönsiirtimelle tuloilman säätöön lämmitystarpeen pienentyessä tai vaihtimen ohittamiseen huurtumisen estämiseksi. Rakenne Peltien säleet on valmistettu alumiiniprofiilista ja ne on laakeroitu kehykseen nylonholkeilla. Peltien ruostumattomat käyttöakselit voidaan kytkeä joko suoraan peltimoottoreihin (esim. BELIMO) tai ne voidaan liittää yhteen kytkentätangolla. Tarvittava säätövoima on ilmoitettu alla olevassa taulukossa. Hyväksynnät Suljettuina pellit täyttävät DS-447 ja VVS AMA 83, luokka 4:n (Luokka 3 alle 0,2 m 2 ) mukaiset tiiviysvaatimukset. Ulkopuolelle asennetut pellit Ilmanotto-osa IN voidaan toimittaa ulkopuolelle asennetulla SF-pellillä kuvan osoittamalla tavalla. Koje Säätömomentti Maks. momentti Nm 9/6 8 13/6 8 13/ / / / / / /21 30 Kytkettäessä yhteen kaksi peltiä kerrotaan yllä olevat arvot kahdella. IN(SF) SB SA Eritystä Kaikkia peltejä, lukuun ottamatta levylämmönsiirtimen peltejä, voidaan käyttää myös kojeen ulkopuolelle sijoitetulla peltimoottorilla. BA 16 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

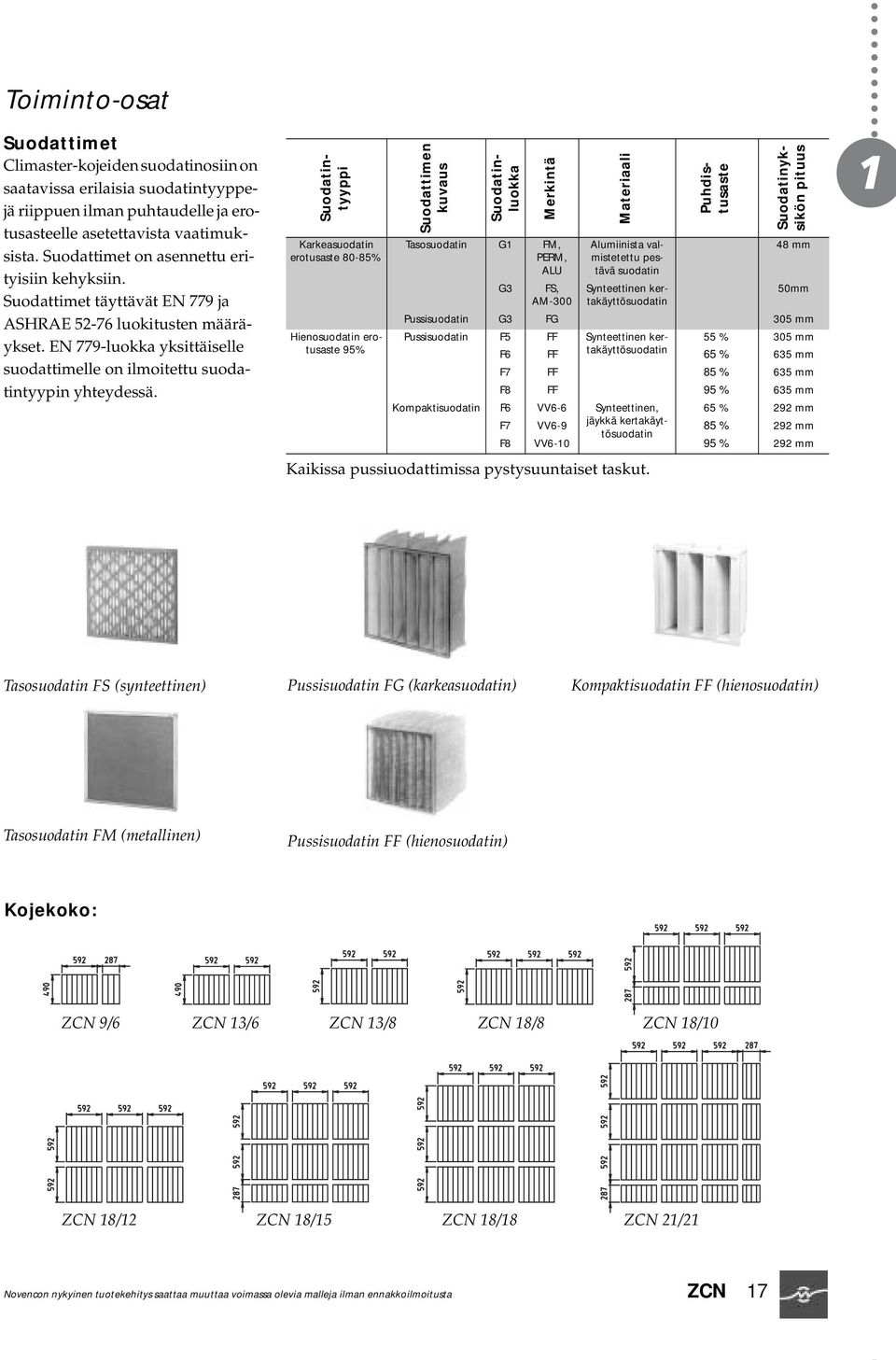

15 Toiminto-osat Suodattimet Climaster-kojeiden suodatinosiin on saatavissa erilaisia suodatintyyppejä riippuen ilman puhtaudelle ja erotusasteelle asetettavista vaatimuksista. Suodattimet on asennettu erityisiin kehyksiin. Suodattimet täyttävät EN 779 ja ASHRAE luokitusten määräykset. EN 779-luokka yksittäiselle suodattimelle on ilmoitettu suodatintyypin yhteydessä. Karkeasuodatin erotusaste 80-85% Hienosuodatin erotusaste 95% Suodattimen kuvaus Merkintä Tasosuodatin G1 FM, PERM, ALU G3 FS, AM-300 Materiaali Alumiinista valmistetettu pestävä suodatin Synteettinen kertakäyttösuodatin Suodatintyyppi Suodatinluokka Puhdistusaste Suodatinyksikön pituus 48 mm 50mm Pussisuodatin G3 FG 305 mm Pussisuodatin F5 FF Synteettinen kertakäyttösuodatin 55 % 305 mm F6 FF 65 % 635 mm F7 FF 85 % 635 mm F8 FF 95 % 635 mm Kompaktisuodatin F6 VV6-6 Synteettinen, 65 % 292 mm F7 VV6-9 jäykkä kertakäyttösuodatin 85 % 292 mm F8 VV % 292 mm Kaikissa pussiuodattimissa pystysuuntaiset taskut. Tasosuodatin FS (synteettinen) Pussisuodatin FG (karkeasuodatin) Kompaktisuodatin FF (hienosuodatin) Tasosuodatin FM (metallinen) Pussisuodatin FF (hienosuodatin) Kojekoko: ZCN 9/6 ZCN 13/6 ZCN 13/8 ZCN 18/8 ZCN 18/10 ZCN 18/12 ZCN 18/15 ZCN 18/18 ZCN 21/21 Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 17

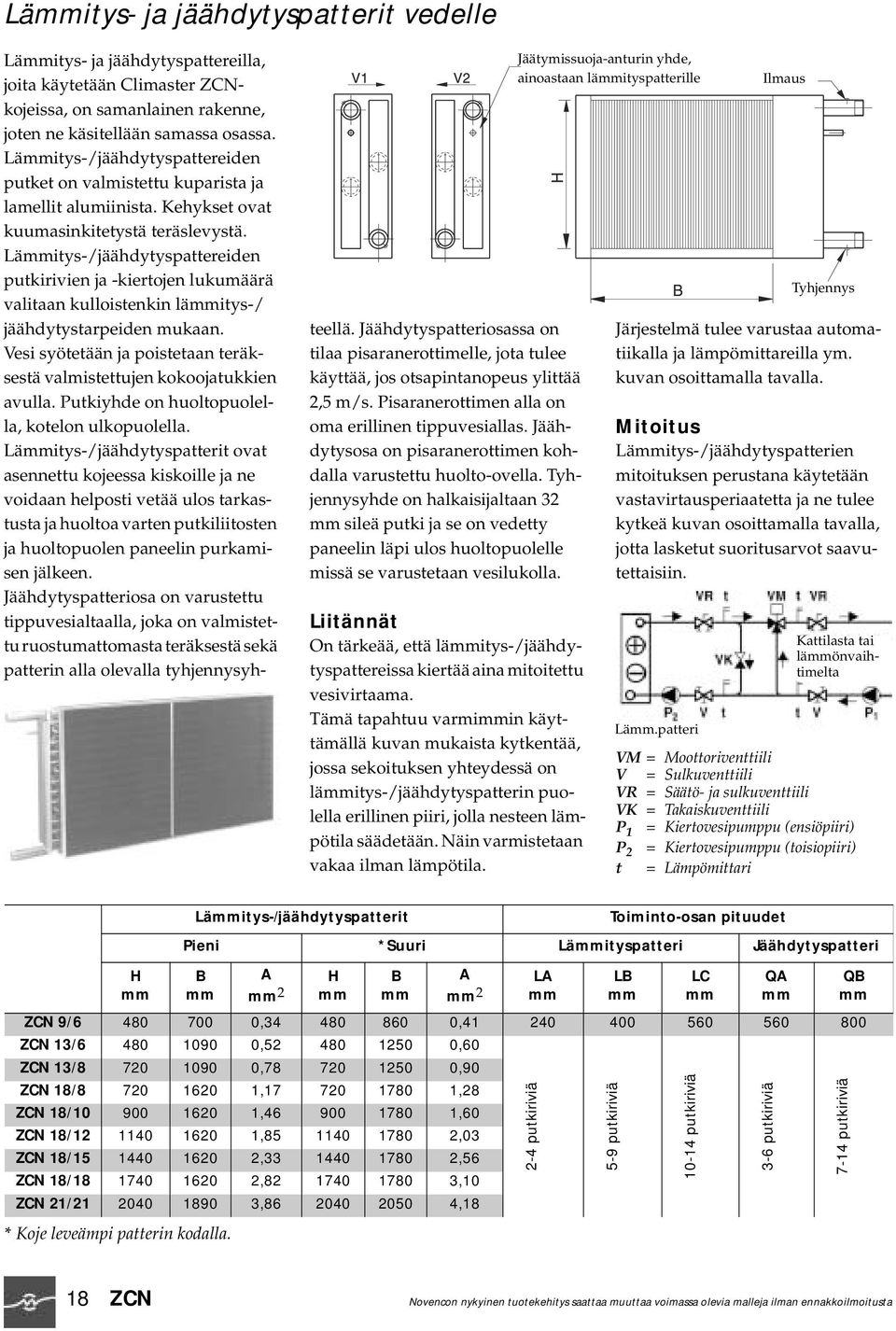

16 Lämmitys- ja jäähdytyspatterit vedelle Lämmitys- ja jäähdytyspattereilla, joita käytetään Climaster ZCNkojeissa, on samanlainen rakenne, joten ne käsitellään samassa osassa. Lämmitys-/jäähdytyspattereiden putket on valmistettu kuparista ja lamellit alumiinista. Kehykset ovat kuumasinkitetystä teräslevystä. Lämmitys-/jäähdytyspattereiden putkirivien ja -kiertojen lukumäärä valitaan kulloistenkin lämmitys-/ jäähdytystarpeiden mukaan. Vesi syötetään ja poistetaan teräksestä valmistettujen kokoojatukkien avulla. Putkiyhde on huoltopuolella, kotelon ulkopuolella. Lämmitys-/jäähdytyspatterit ovat asennettu kojeessa kiskoille ja ne voidaan helposti vetää ulos tarkastusta ja huoltoa varten putkiliitosten ja huoltopuolen paneelin purkamisen jälkeen. Jäähdytyspatteriosa on varustettu tippuvesialtaalla, joka on valmistettu ruostumattomasta teräksestä sekä patterin alla olevalla tyhjennysyhteellä. Jäähdytyspatteriosassa on tilaa pisaranerottimelle, jota tulee käyttää, jos otsapintanopeus ylittää 2,5 m/s. Pisaranerottimen alla on oma erillinen tippuvesiallas. Jäähdytysosa on pisaranerottimen kohdalla varustettu huolto-ovella. Tyhjennysyhde on halkaisijaltaan 32 mm sileä putki ja se on vedetty paneelin läpi ulos huoltopuolelle missä se varustetaan vesilukolla. Liitännät On tärkeää, että lämmitys-/jäähdytyspattereissa kiertää aina mitoitettu vesivirtaama. Tämä tapahtuu varmimmin käyttämällä kuvan mukaista kytkentää, jossa sekoituksen yhteydessä on lämmitys-/jäähdytyspatterin puolella erillinen piiri, jolla nesteen lämpötila säädetään. Näin varmistetaan vakaa ilman lämpötila. Jäätymissuoja-anturin yhde, ainoastaan lämmityspatterille Järjestelmä tulee varustaa automatiikalla ja lämpömittareilla ym. kuvan osoittamalla tavalla. Mitoitus Lämmitys-/jäähdytyspatterien mitoituksen perustana käytetään vastavirtausperiaatetta ja ne tulee kytkeä kuvan osoittamalla tavalla, jotta lasketut suoritusarvot saavutettaisiin. Lämm.patteri Ilmaus Tyhjennys Kattilasta tai lämmönvaihtimelta VM = Moottoriventtiili V = Sulkuventtiili VR = Säätö- ja sulkuventtiili VK = Takaiskuventtiili P 1 = Kiertovesipumppu (ensiöpiiri) P 2 = Kiertovesipumppu (toisiopiiri) t = Lämpömittari Lämmitys-/jäähdytyspatterit Toiminto-osan pituudet Pieni *Suuri Lämmityspatteri Jäähdytyspatteri H mm B mm A mm 2 H mm B mm A mm 2 LA mm LB mm LC mm QA mm QB mm ZCN 9/ , , ZCN 13/ , ,60 ZCN 13/ , ,90 ZCN 18/ , ,28 ZCN 18/ , ,60 ZCN 18/ , ,03 ZCN 18/ , ,56 ZCN 18/ , ,10 ZCN 21/ , ,18 * Koje leveämpi patterin kodalla. 2-4 putkiriviä 5-9 putkiriviä putkiriviä 3-6 putkiriviä 7-14 putkiriviä 18 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

17 DX-Suorahöyrysteiset jäähdytyspatterit Suorahöyrysteiset jäähdytyspatterit (DX) valmistetaan samoilla putkirivimäärillä ja samasta materiaalista kuin jäähdytyspatterit vedelle. Tosin putkiyhteet on valmistettu kuparista. DX-pattereissa on sama otsapinta, tippuvesiallas ja pisaranerotin, ja ne asennetaan myös samaan toimintoosaan kuin jäähdytyspatterit, joissa lämmönsiirtoaineena on vesi (katso sivu 14). Putkiyhteet sijaitsevat kojeen ulkopuolella. DX-jäähdytyspatterit toimitetaan ilman paisuntaventtiiliä. Paisuntaventtiili pitää asentaa kojeen ulkopuolelle patterin välittömään läheisyyteen. Koskien DX-jäähdytyspatterin mitoitusta tietoa saa Novencolta. Vesijäähdytyspattereissa käytetyn CW-tunnuksen tilalla suorahöyrystyspattereissa käytetään tunnusta DX. Sähkölämmityspatterit Climaster ZCN-kojeiden sähkölämmityspatteri koostuu sauvavastuksista, jotka ovat ruostumatonta terästä, sekä kuumasinkitystä teräksestä valmistetusta kotelosta. Kotelossa on kytkentärasia, jossa on kulloinkin tarvittava määrä kaapeliläpivientejä. Vastusrivien lukumäärä valitaan tarvittavan lämmitystehon mukaan. Lämmityspatterit ovat vakiona mitoitettu kuivia, räjähdysvaarattomia tiloja varten, mutta niitä voidaan toimittaa myös muihin käyttöolosuhteisiin soveltuviksi. Termostaatit Lämmityspattereissa on maksimilämpötilatermostaatti, jossa on automaattinen palautus (säädettävissä välillä 30 ja 110 C) ja ylikuumenemistermostaatti (110 C, ei säädettävä), joka on kuitattava käsin. Säätö- ja turvallisuustoiminnot Säätöjärjestelmän tulee toimia niin, että lämmitin voi olla kytkettynä vain puhaltimen ollessa käynnissä. Jos maksimilämpötilatermostaatti laukeaa, tulee virran katketa ainoastaan lämmitysvastuksilta. Automaattinen palautus tapahtuu, kun lämpötila on laskenut n. 15 C. Ylikuumenemistermostaatin lauetessa tulee puhaltimen pysähtyä ja muiden säätötoimintojen palata seisontatilaan. Ennen uutta käynnistystä on termostaatti kuitattava käsin. Jotta vältyttäisiin ylikuumenemistermostaatin turhilta laukeamisilta kojeen pysähtymisen yhteydessä, tulee säätöjärjestelmässä olla viive, joka jatkaa puhaltimen käyntiaikaa lämmittimen jäähdyttämiseksi. Huom! Minimi ilman nopeus vakiolämmityspattereille on 2 m/s johtuen lämmitysvastuksien ylikuumenemisesta. Taulukosta ilmenee maksimitehot eri koko- ja tyyppivaihtoehdoille. Sähköliitännät Lämmityspatterit toimitetaan jännitteille 3 x 400 V tai 3 x 230 V, mutta tilauksesta niitä voidaan myös toimittaa muille jännitteille. Kojekoko ZCN maks. kw ZCN 9/6 ZCN 13/6 ZCN 13/8 ZCN 18/8 ZCN 18/10 ZCN 18/12 ZCN 18/15 ZCN 18/18 ZCN 21/21 LE LF Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 19

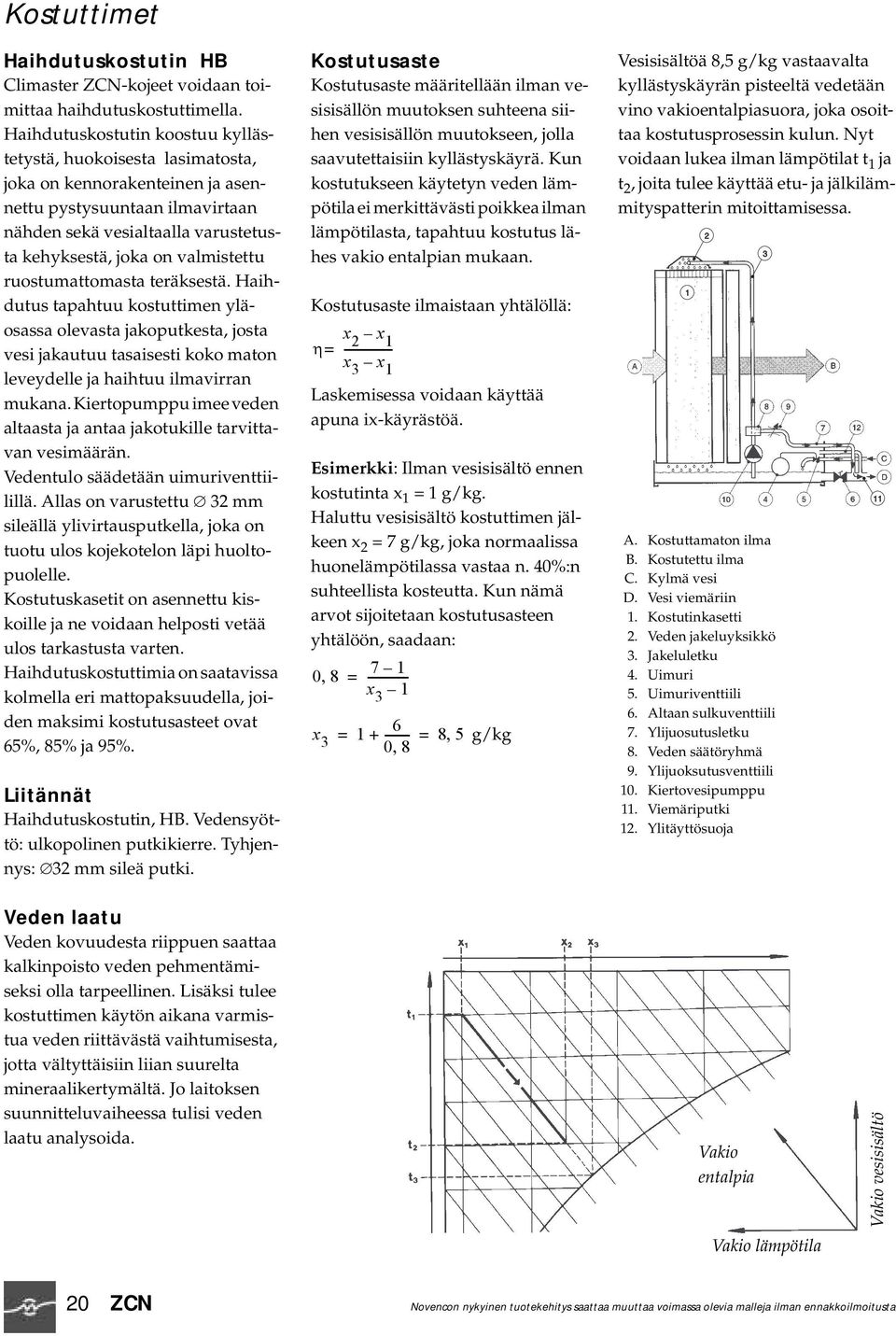

18 Kostuttimet Haihdutuskostutin HB Climaster ZCN-kojeet voidaan toimittaa haihdutuskostuttimella. Haihdutuskostutin koostuu kyllästetystä, huokoisesta lasimatosta, joka on kennorakenteinen ja asennettu pystysuuntaan ilmavirtaan nähden sekä vesialtaalla varustetusta kehyksestä, joka on valmistettu ruostumattomasta teräksestä. Haihdutus tapahtuu kostuttimen yläosassa olevasta jakoputkesta, josta vesi jakautuu tasaisesti koko maton leveydelle ja haihtuu ilmavirran mukana. Kiertopumppu imee veden altaasta ja antaa jakotukille tarvittavan vesimäärän. Vedentulo säädetään uimuriventtiilillä. Allas on varustettu 32 mm sileällä ylivirtausputkella, joka on tuotu ulos kojekotelon läpi huoltopuolelle. Kostutuskasetit on asennettu kiskoille ja ne voidaan helposti vetää ulos tarkastusta varten. Haihdutuskostuttimia on saatavissa kolmella eri mattopaksuudella, joiden maksimi kostutusasteet ovat 65%, 85% ja 95%. Liitännät Haihdutuskostutin, HB. Vedensyöttö: ulkopolinen putkikierre. Tyhjennys: 32 mm sileä putki. Kostutusaste Kostutusaste määritellään ilman vesisisällön muutoksen suhteena siihen vesisisällön muutokseen, jolla saavutettaisiin kyllästyskäyrä. Kun kostutukseen käytetyn veden lämpötila ei merkittävästi poikkea ilman lämpötilasta, tapahtuu kostutus lähes vakio entalpian mukaan. Kostutusaste ilmaistaan yhtälöllä: η x 2 x = x 3 x 1 Laskemisessa voidaan käyttää apuna ix-käyrästöä. Esimerkki: Ilman vesisisältö ennen kostutinta x 1 = 1 g/kg. Haluttu vesisisältö kostuttimen jälkeen x 2 = 7 g/kg, joka normaalissa huonelämpötilassa vastaa n. 40%:n suhteellista kosteutta. Kun nämä arvot sijoitetaan kostutusasteen yhtälöön, saadaan: 0, = x x 3 = = 85, 0, 8 g/kg Vesisisältöä 8,5 g/kg vastaavalta kyllästyskäyrän pisteeltä vedetään vino vakioentalpiasuora, joka osoittaa kostutusprosessin kulun. Nyt voidaan lukea ilman lämpötilat t 1 ja t 2, joita tulee käyttää etu- ja jälkilämmityspatterin mitoittamisessa. A. Kostuttamaton ilma B. Kostutettu ilma C. Kylmä vesi D. Vesi viemäriin 1. Kostutinkasetti 2. Veden jakeluyksikkö 3. Jakeluletku 4. Uimuri 5. Uimuriventtiili 6. Altaan sulkuventtiili 7. Ylijuosutusletku 8. Veden säätöryhmä 9. Ylijuoksutusventtiili 10. Kiertovesipumppu 11. Viemäriputki 12. Ylitäyttösuoja Veden laatu Veden kovuudesta riippuen saattaa kalkinpoisto veden pehmentämiseksi olla tarpeellinen. Lisäksi tulee kostuttimen käytön aikana varmistua veden riittävästä vaihtumisesta, jotta vältyttäisiin liian suurelta mineraalikertymältä. Jo laitoksen suunnitteluvaiheessa tulisi veden laatu analysoida. Vakio entalpia Vakio lämpötila Vakio vesisisältö 20 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

19 Levylämmönsiirrin Vakiona kojeissa 9/ /12. Levylämmönsiirrin on lämmöntalteenottolaite, jossa tulo- ja poistoilma virtaavat lukuisten pienten, ohuilla alumiinilevyillä erotettujen kanavien kautta. Rakenteen avulla saavutetaan suuri lämmönsiirtopinta ja korkea hyötysuhde. Koska ilmavirrat on täysin erotettuja toisistaan, ei kosteus voi siirtyä niiden välillä. Alhaisilla ulkoilman lämpötiloilla tiivistyy osa lämpimän poistoilman kosteudesta ja näin saadaan talteen myös osa sidotusta lämmöstä. Levylämmönsiirrin on varustettu tippuvesialtailla tyhjennysyhtein sekä poistoilmaosan että tuloilmaosan alla. Tippuvesialtaat kallistuvat tyhjennysyhdettä päin, jotta vesi ei kerääntyisi niihin. näiden väliin. Sulkupellit on sijoitettu suoraan siirrinpuoliskojen päälle. Erikoisolosuhteisiin, esim. korrodoivaan ilmaan, voidaan levylämmönsiirrin toimittaa epoksipinnoitetulla siirrinlohkolla. Ohitus- ja sulkupellit on aina sijoitettu lämmönsiirtimen yläosaan. Hyötysuhde Käyrästöt sivulla 22 osoittavat hyötysuhteen ja painehäviön perustuen yhtä suuriin tulo- (Q F ) ja poistoilmamääriin (Q A ), kun suhteellinen kosteus on 0% ja 50%. ohitus ZCN 9/6 13/8 Huoltopuoli Tyhjennysyhteet ovat 32 mm sileät putket ja ne on tuotu kojekotelon läpi ulos huoltopuolelle, jossa ne varustetaan vesilukolla. Kojeissa 9/6 ja 13/6 on yksi siirrinkoko. Kojeissa 13/8 ja 18/8 on kaksi vaihtoehtoista siirrinkokoa, joiden pituus on sama mutta leveys on eri. Kojeissa 18/10 ja 18/12 on kaksi vaihtoehtoista siirrinkokoa, joiden pituus on eri mutta leveys on sama. Ohitus Levylämmönsiirtimen tehon säätöä varten on lämmönsiirtimessä pellillä varustettu ohituskanava, jonka avulla tuloilmavirta voidaan joko kokonaan tai osittain johtaa siirtimen ohi. Kojeissa 9/6-13/8 on ohituspelti sijoitettu siirrinlohkon viereen, joka on yhdessä osassa. Siirtimen sulkupelti on sijoitettu suoraan lohkon päälle. Kojeissa ZCN 18/8, 18/10 ja 18/12 siirrin on jaettu keskeltä kahteen osaan ja ohituspelti on sijoitettu t 3 = 22º C Lämpö t = 8,4º C ohitus ZCN 18/8 18/12 t 3 = 12º C Tuloilma Poistoilma Huoltopuoli Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 21

20 Levylämmönsiirrin η Pa Hyötysuhteet ovat kuivalle ilmalle Ilmamäärien suhde 1:1. 600A-690 Suuri Peltien vääntövoima Tyyppi Lämmönsiirrin, Nm Ohituspelti, Nm ZCN 9/6 8 8 ZCN 13/ ZCN 13/ ZCN 18/ ZCN 18/ ZCN 18/ Yhteen kytkettyjen peltien vääntövoima on yhtä kuin yksittäisten peltien summa. 600A-1000 Suuri 1000B-1460 Suuri 1000B-1460 Pieni 1000B-1000 Suuri 1000C-1200 Pieni 1500C-1460 Suuri 1000C-840 Pieni 1200B-1460 Suuri 1200B-1460 Pieni 22 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

21 Pyörivä lämmönsiirrin Roottorilämmönsiirrin koostuu paneeloidusta runkorakenteesta, jossa roottori on laakeroitu poikittain vastakkaisiin tulo- ja poistoilmavirtoihin nähden. Lämmönsiirto tapahtuu ilman kulkiessa pienistä alumiinikanavista muodostuvan roottorin läpi. Vaihtimen rungossa oleva harjatiiviste sekä oikea paine järjestelmässä varmistavat pienimmän mahdollisen vuodon tulo- ja poistoilman välillä. Roottorilämmönsiirtimellä hyötysuhde on korkea, käytännössä jopa 80%. Käyttö - Säätö Vaihdemoottori pyörittää roottoria kiilahihnan välityksellä. Kojeita ZCN 9/6 - ZCN 18/12 voidaan toimittaa vakionopeuksisella vaihdemoottorilla ja varustettuna kierrosnopeuden säädöllä. Kierrosnopeuden säätö tapahtuu laitteessa olevalla säätö- ja valvontajärjestelmällä EMS, joka liitetään o- saksi laitoksen ohjausjärjestelmään. Roottorityypit Roottoreita on kahta perustyyppiä: Tyyppi 1: alumiininen ei-hygroskooppinen roottori, ainoastaan vapaan lämmön siirtämiseen. Tyyppi 2: alumiininen hygroskooppinen roottori sekä vapaan että sidotun lämmön siirtämiseen (entalpiasiirrin). Tyyppi 1A: epoksipinnoitettu alumiininen ei-hygroskooppinen roottori, ainoastaan vapaan lämmön siirtämiseen. Käytettään korrodoivassa ympäristössä. Tyyppi 2A: reunavahvistettu alumiininen hygroskooppinen roottori, sekä vapaan, että sidotun lämmön siirtämiseen. Käytetään korrodoivassa ympäristössä. Puhtaaksipuhallussektori Roottori voidaan varustaa puhtaaksipuhallusektorilla. Puhtaaksipuhallustoiminto: Siirtimen rungossa oleva kolmionmuotoinen sektori, jossa on harjatiiviste, minimoi likaantuneen poistoilman siirtymisen tuloilmaan. Edellytyksenä on, että tuloilman staattinen paine on suurempi kuin poistoilman sekä ennen että jälkeen roottorin. Hyötysuhde: Hyötysuhteen määritys: Tuloilman (Q F ) lämpötilahyötysuhde on: i η 2 i 1 Fi = i 3 i 1 Roottorin valintakaavio Hyötysuhde Roottorityypit Koskee ainoastaan maksimi 1/min puhataaksipuhallussektorilla Otsapintanopeus m/s Tuloilman (Q F ) entalpiahyötysuhde, joka koskee hygroskooppisia roottoreita on: t η 2 t 1 FT = t 3 t 1 Ilman entalpia on luettavissa ixkäyrästöstä. Q F t 1 t 2 i 1 i 2 Roottorien halkasijat. Kojekoko ZCN t 4 i 4 Roottorin halkaisija, mm Säätö EMS Poistoilma Tuloilma Moottori, (vakionop.) W 9/6 870 VVX / VVX / VVX / VVX / VVX / VVX / VVX4 250 t 3 i 3 Q F x = Q A Q F = Tuloilma Q A = Poistoilma Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 23

22 Nestekytketyt patterilämmönsiirtimet Nestekytketty patterilämmönsiirrin on järjestelmä, jossa poistoilma kulkee lamellijäähdytyspatterin läpi. Jäähdytyspatteri on putkin yhdistetty tuloilmavirrassa olevaan lamellilämmityspatteriin. Järjestelmää voidaan käyttää silloin, kun ei ole perusteltua tai mahdollista yhdistää tulo- ja poistoilmavirtoja yhdeksi kojeeksi. Lämmönsiirtoneste (vesi-glykoliliuos) kiertää putkistossa siirtäen lämpöä poistoilmasta tuloilmaan. Poistopuolella käytetään jäähdytyspatteria, jolloin mahdollinen lauhde kerääntyy toiminto-osan tippuvesialtaaseen, joka on varustettu tyhjennysyhteellä. Putkikytkennät Pattereita yhdistävä putkisto on varustettava pumpulla, säätö-, turvaja valvontajärjestelmällä, kuten ilmenee viereisestä periaatekuvasta. Putket tulee eristää käyttöympäristön lämpötila huomioon ottaen. Säätö Säätökeskus TC ohjaa moottoriventtiiliä tuloilmakanavassa sijaitsevan anturin viestin mukaan (katso ylempi kuva). Huurtumisvaaran uhatessa poistoilmavirrassa olevaa jäähdytyspatteria, säädin pakko-ohjaa moottoriventtiiliä siten, että liuosvirta kiertää lämmityspatterin ulkopuolella olevassa piirissä. Poistoilma Tuloilma Moottoriventtiili Pumppu Lämpömittari Termostaatti Paisunta-astia Säätökeskus Poistoilma Q A Lämpö Tuloilma Q F t Lämpötilahyötysuhde η 2 t 1 t = t 3 t 1 24 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

23 Keskipakopuhaltimet ZCN-kojeiden keskipakopuhaltimet ovat kaksipuolisesti imeviä keskipakopuhaltimia, joissa on joko eteentai taaksepäin kaartuvat siivet. Puhallinosa joka koostuu puhaltimesta, moottorista, kiilahihnakäytöstä ja alustasta on asennettu tärinänvaimentimille. Kojeissa ZCN 9/ 6-18/10 puhaltimet ovat asennettu kumisille tärinänvaimentimille ja kojeissa ZCN 18/12-21/21 jousityyppisille tärinänvaimentimille. Puhaltimen paineaukko on liitetty kojeseen joustavalla liittimellä, jotta puhaltimesta tuleva tärinä ei siirtyisi kojeeseen. Puhaltimet, joissa eteenpäin kaartuvat siivet Tälle puhallintyypille on ominaista ilmavirtaan ja paineenkorotukseen nähden pienet ulkomitat ja alhainen äänitaso. Puhallin soveltuu parhaiten laitoksiin, joissa tarvitaan verraten alhaista painetta ja laitoksen paineenvaihtelut ovat pieniä. Suoritusarvot: Puhallinta toimitetaan 10 kokoa ilmamäärille 0,4 m 3 /s m 3 /s ja kokonaispaineille aina 2000 Pa asti. Puhaltimet, joissa taaksepäin kaartuvat siivet Näiden puhaltimien hyötysuhde on korkea, joten niiden käyttökustannukset ovat pienet. Äänitaso on alhainen suhteessa suoritusarvoihin. Rakenteellisesti tämä puhallintyyppi soveltuu laitoksiin, joissa kanaviston vastus vaihtelee, koska nämä vaihtelut aiheuttavat ainoastaan pieniä muutoksia ilmamäärään ja tehon kulutukseen. Suoritusarvot: Puhallinta toimitetaan 10 kokoa ilmamäärille 0,4 m 3 /s m 3 /s, ja paineenkorotuksille aina 3000 Pa asti. Lisävarusteet Ilmanjakaja Asennetaan puhaltimen paineaukkoon käytettäessä vapaata puhallusta (katso sivu 12). Puhallinkäyrästöt Puhaltimen tehontarve: q p t P = [ kw] η P = kw q = m 3 /s p t = Pa η = puhaltimen hyötysuhde Hyötysuhteen ollessa esim. 80% käytetään 0,8 vieresessä kaavassa. C2-xxxF = Eteenpäin kaartuvat siivet - Moottorikoot xx, xx, xx C2-xxxB = Taaksepäin kaartuvat siivet - Moottorikoot xx, xx, xx Climaster ZCN 9/6 C2-225F, Eteenpäin kaartuvin siivin Maks /min. - Moottorikoot -80, -90, -100 Climaster ZCN 9/6 C2-225B, Taaksepäin kaartuvin siivin Maks /min. - Moottorikoot -80, -90, -100 Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 25

24 Keskipakopuhaltimet C2-xxxF = Eteenpäin kaartuvat siivet C2-xxxB = Taaksepäin kaartuvat siivet Climaster ZCN 13/6 C2-280F Maks /min. Moottorikoot -80, -90, -100, -112 Climaster ZCN 13/6 C2-280B Maks /min. Moottorikoot -80, -90, -100, -112 q, m 3 /s Climaster ZCN 13/8 C2-355F Maks /min. Moottorikoot -90, -100, -112, -132 Climaster ZCN 13/8 C2-355B Maks /min. Moottorikoot -90, -100, -112, -132 p 1, Pa p 1, Pa q, m 3 /s Climaster ZCN 18/8 C2-400F Maks /min. Moottorikoot -90, -100, -112, -132, -160 Climaster ZCN 18/8 C2-400B C2-400BB Maks /min. Maks /min. Moottorikoot -90, -100, -112, -132, -160 p 1, Pa q, m 3 /s 26 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

25 Keskipakopuhaltimet C2-xxxF = Eteenpäin kaartuvat siivet C2-xxxB = Taaksepäin kaartuvat siivet Climaster ZCN 18/10 C2-500F Maks /min. Moottorikoot -100, -112, -132, -160 Climaster ZCN 18/10 C2-500B C2-500BB Maks /min. Maks /min. Moottorikoot -100, -112, -132, -160 Climaster ZCN 18/12 C2-560F Maks /min. Moottorikoot -112, -132, -160, -180 Climaster ZCN 18/12 ja ZCN 18/15 C2-630F Maks /min. Moottorikoot -112, -132, -160, -180, -200 p 1, Pa p 1, Pa p 1, Pa q, m 3 /s q, m 3 /s Climaster ZCN 18/12 C2-560B C2-560BB Maks /min. Maks /min. Moottorikoot -112, -132, -160, -180 Climaster ZCN 18/12 ja ZCN 18/15 C2-630B C2-630BB Maks /min. Maks /min. Moottorikoot -112, -132, -160, -180, -200 q, m 3 /s Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 27

26 Keskipakopuhaltimet C2-xxxF = Eteenpäin kaartuvat siivet C2-xxxB = Taaksepäin kaartuvat siivet Climaster ZCN 18/15 ja ZCN 18/18 C2-710F Maks /min. Moottorikoot -132, -160, -180, -200, -225 Climaster ZCN 18/15 ja ZCN 18/18 C2-710B C2-710BB Maks /min. Maks /min. Moottorikoot -132, -160, -180, -200, -225 Climaster ZCN 18/18 ja ZCN 21/21 C2-800F Maks /min. Moottorikoot -132, -160, -180, -200, -225, -250 Climaster ZCN 18/18 ja ZCN 21/21 C2-800B C2-800BB Maks /min. Maks /min. Moottorikoot -132, -160, -180, -200, -225, -250 Climaster ZCN 21/21 C2-900F Maks /min. Moottorikoot -132, -160, -180, -200, -225, -250, -280 Climaster ZCN 21/21 C2-900B C2-900BB Maks /min. Maks /min. Moottorikoot -132, -160, -180, -200, -225, -250, ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

27 Novax aksiaalipuhaltimet aseteltavin siivin Novax-siipipyörien maksiminopeus 1/min. 20 C Aksiaalipuhaltimet ZCN-kojeissa ovat Novax tyyppiä ACG. Puhallin on vapaasti imevä ja koostuu imukartiolla varustetusta pyöreästä kaavusta. Siipipyörä on asennettu imuaukkoon ja moottori ilman tulosuuntaan päin. Imuaukko on varustettu suojaverkolla. Moottori on laippamoottori, jonka sähköliitäntä tapahtuu kytkentärasiassa. Novax-roottori (siipipyörä) koostuu kahdesta vastakkain asetetusta napapuoliskosta. Napapuoliskoihin on muotoiltu paikat siipien kiinnitystapeille, joihin siivet kiinnitetään etukäteen määritettyyn siipikulmaan. Moottori asennetaan keskiönapaan, joka on kiinnitetty navan toiselle sivulle. Roottorin (siipipyörän) siivet voidaan säätää portaattomasti kulmiin, riippuen koosta ja pyörimisnopeudesta. Puhallin on painepuolella varustettu johtosiivistöllä ja joustavalla liittimellä kojeen päätypaneelia vasten. Puhallin on varustettu alustalla ja asennettu toiminto-osan pohjalle tärinänvaimentimille. Puhaltimen muotoilu yhdessä yksilöllisesti mitoitettujen siipikulmien kanssa mahdollistaa, että puhallin voidaan asentaa toimivaksi määritetyllä toimipisteellä ja optimi hyötysuhteella, joka on usein yli 80%. ZCN-kojeita voidaan toimittaa eri siipipyörä- ja napakokoyhdistelmillä varustetuilla aksiaalipuhaltimilla, kuten on osoitettu alla olevassa taulukossa. Napahalkaisija Siipipyörän halkaisija * Alennettu maksimikierrosluku korkeammissa ja matalammissa lämpötiloissa. Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 29

28 ACG-puhaltimien yleiskatsaus Käyrästö osoittaa käyttöalueet eri kokoisille puhaltimille huomioimatta napakokoja. Tehokäyrät perustuvat 70%:n hyötysuhteeseen ja toimivat apuna moottorikoon alustavassa valinnassa. Suoritusarvot perustuvat puhallinasennukseen BS mukaan, asennustapa B (vapaasti imevä, kanavaan puhaltava). Muille asennustavoille löytyy omat suoritusarvot. Lopullinen mitoitus, kuten siipikulman ja moottorikoon määrittäminen sekä äänilaskelmat, suoritetaan tietokonepohjaisen mitoitusohjelman avulla /min. Kokonaispaine, Pa Ilmamäärä, qv, m3/s /min. Kokonaispaine, Pa Ilmamäärä, qv, m3/s 30 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

29 Portaaton pyörimisnopeudensäätö taajuusmuuttajalla Suorituskäyrästöt sivulla 30 käsittävät kierrosluvut 50 Hz:n moottoreille, mutta puhaltimia on saatavana myös 60 Hz:n moottoreilla tai kierroslukua voidaan säätää taajuusmuuttajalla maksimikierrosluvun puitteissa sivulla 29 olevan taulukon mukaisesti. Tällä tavoin Novax-puhaltimista tulee varteenotettava vaihtoehto keskipakopuhaltimille ilmanvaihto- ja ilmastointilaitoksissa, joissa ilmamäärät vaihtelevat. Sekä hinta, käyttökustannukset että tilantarve ovat Novax-puhaltimia käytettäessä pienemmät vastaavien ilmaolosuhteiden ollessa kyseessä. Novax-puhaltimien yksinkertainen rakenne, jossa staattori on melkein symmetrinen pyörimissuuntaan nähden, tekee siitä vakaan. Tavallisesti esiintyy ainoastaan yksi kriittinen kierrosluku, jota tulee välttää. Tämän voi helposti välttää taajuusmuuttajaa ohjelmoimalla. Taajuusmuuttajasäätö Novax ZCN Pyörimisnopeuksille /min asti käytetään 4-napaisia moottoreita (100 Hz). Moottori mitoitetaan siten että puhaltimen tehontarve toiminta pisteessä ei ylitä moottorin 4-napatehoa. Esimerkki: Puhaltimen toimintapiste, /min, 6,16 kw. Valitaan 4-napainen moottori, /min, 7,5 kw. Pyörimisnopeuksille /min asti käytetään 2-napaisia moottoreita (100 Hz). Moottori mitoitetaan siten, että puhaltimen tehontarve toimintapisteessä ei ylitä moottorin 2-napatehoa. Esimerkki: Puhaltimen toimintapiste, /min, 2,04 kw. Valitaan 2-napainen moottori, /min, 2,2 kw. Äänenvaimentimet YA, YB ja YC Äänenvaimentimet YA, YB ja YC koostuvat toiminto-osista, joiden pituudet ovat 720 mm, 1040 mm ja 1280 mm. Äänenvaimentimet voidaan liittää suoraan muihin toiminto-osiin, joilla on täysi otsapinta-aukko. Puhaltimen painepuolelle tulee kuitenkin asentaa DA-osa puhaltimen ja äänenvaimentimen väliin, jotta saadaan tilaa ilmanjakajaa varten (katso sivu 12). Kanavaliitäntää varten tulee äänenvaimennin varustaa poistopäädyllä, L= 160 mm. Vaimennusarvot ja painehäviöt saadaan viereisestä taulukosta. Vaimennus Pituus, Keskitaajuus, Hz mm k 2k 4k 8k db db db Kulmaosat Kulmaosa liitetään suoraan kojeen imu- tai painepuolelle. Toiminto-osa voidaan asentaa ilmavirran ohjaamiseen pystysuunnassa ylös- tai alaspäin. Kulmaosa on varustettu ilman-ohjaimilla. Kulmaosaan ei voi pystysuunnassa liittää toiminto-osia. Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 31

30 Kojeen vaipan vaimennus Korjauskerroin (K korj. ) Oktaavikaista, Hz k 2k 4k 8k Konehuoneeseen Kojeen vaipan vaimennus, vähennetään imupuolen korjatuista arvoista pyörimisnopeudesta riippumatta Ääntä vaimentava hajotin Ääntä vaimentava hajotin voidaan asentaa suoraan kojeeseen. Tämä on helppo tapa vaimentaa ääntä. Tarkastus- ja väliosat Tarkastus- ja väliosia käytetään Roottorilämmönsiirtimien ja muiden vastaavien toiminto-osien yhteydessä, jos toimintoa ei voida tarkastaa viereisestä toimintoosasta. Tukena korkeissa kojeissa, joissa ylempi puoli on huomattavasti pitempi kuin alempi. Ylemmän kojeen pidentämiseen, jotta vältyttäisiin tilanteesta, jossa alemman osan pystysuorat putkivedot estävät ylemmän osan oven avautumista. Korkeassa kojeessa ylemmän kojeen pidentämiseen täydeksi kojepituudeksi ulkoasennetuissa kojeissa. Valmiutena kojeen toimintojen myöhempää laajennusta varten, tai antureita ja lämpötilamittareita ym. varten. Tarkastusosa on varustettu ovella. Väliosissa on kiinteät paneelit. Toiminto-osaa DA toimitetaan seuraavilla pituuksilla: 240, 320, 400, 480, 560, 640, , 880, 960, 1040 ja 1120 mm. Jos DA toimitetaan irrallisena osana, lisätään pituuteen 37 mm. 32 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta

31 Kostean ilman ix-käyrästö - ilmanpaineella 1013 mbar Merkinnät η = ominaisentalpia, kj/kg, kcal/kg kuivaa ilmaa ξ = vesisisältö kg vettä/kg kuivaa ilmaa ϕ = suhteellinen kosteus, % t = kuivan lämpömittarin lämpötila, C t v = märän lämpömittarin lämpötila, C Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta ZCN 33

32 34 ZCN Novencon nykyinen tuotekehitys saattaa muuttaa voimassa olevia malleja ilman ennakkoilmoitusta
