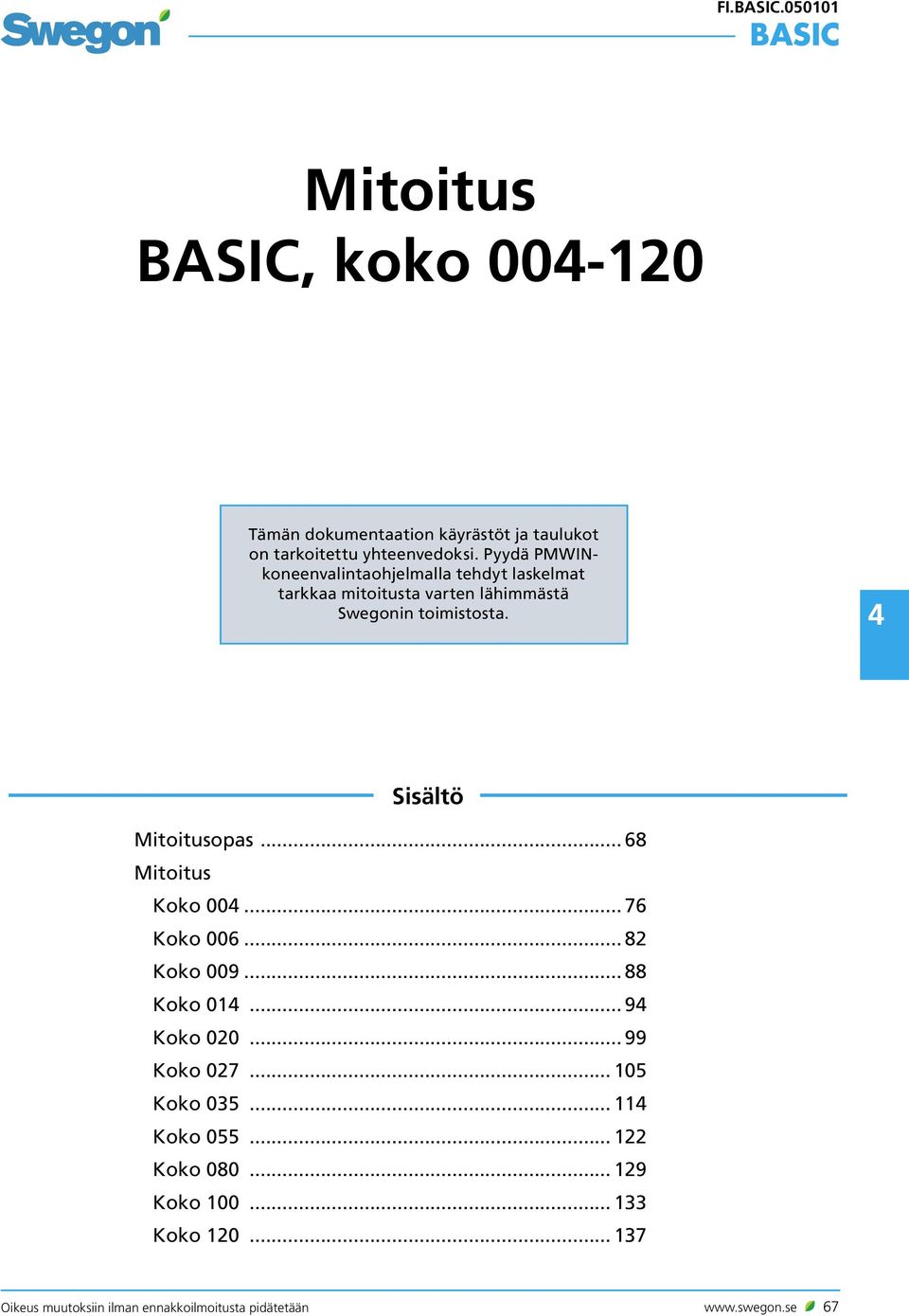

Mitoitus. BASIC, koko

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Mitoitus. BASIC, koko 004-120"

Transkriptio

1 FI , koko Tämän dokumentaation käyrästöt ja taulukot on tarkoitettu yhteenvedoksi. Pyydä PMWINkoneenvalintaohjelmalla tehdyt laskelmat tarkkaa mitoitusta varten lähimmästä Swegonin toimistosta. 4 Sisältö opas Koko Koko Koko Koko Koko Koko Koko Koko Koko Koko Koko Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 67

2 FI opas Puhaltimet BC-järjestelmän puhaltimet on sovitettu energiatietoisen aikamme asettamien tiukkojen hyötysuhdevaatimusten mukaan. BC-järjestelmä sisältää kolme erilaista puhallintyyppiä: Puhallin Wing BCRWD, koko Puhallin Wing BCRWR, koko Puhallin BCRWD on aksiaaliradiaalipuhallin, joka on saatavana kolmena eri rakenteena: suorakäyttöinen sisäänrakennetulla taajuusmuuttajalla tai ilman sitä (BCRWD) sekä hihnakäyttöinen (BCRWR). Taajuusmuuttajalla varustettuna puhallin on portaattomasti säädettävissä, mikä mahdollistaa ilmavirran ja paineen jatkuvan ja tarkan ohjauksen. Puhallinrakenne ja sen erinomaiset ääni-, sähkötehokkuus- ja aerodynamiikkaominaisuudet on patentoitu. Puhaltimen ulospuhallusnopeus on pieni, mikä minimoi järjestelmähäviöt. Alhaisen ulospuhallusnopeuden ansiosta puhaltimen staattinen paineenlisäys kokonaispaineenlisäys (dynaaminen paine on yleensä alle 20 Pa). Puhallin Twinner BCRT, koko Puhallin BCRT, koko , on kahdelta puolelta imevä radiaalipuhallin ja siinä on taaksepäin kaartuvat siivet. Puhallinpyörä ja rengasdiffuusori on asennettu painekammion tyyppiseen tilaan. Twinner on liitäntäkooltaan iso puhallin. Puhaltimen ulospuhallusnopeus on pieni, mikä minimoi järjestelmähäviöt. Twinnerille on haettu patenttia. Alhaisen ulospuhallusnopeuden ansiosta puhaltimen staattinen paineenlisäys kokonaispaineenlisäys (dynaaminen paine on yleensä alle 20 Pa). BCRT-puhaltimen puhallinkäyrä on jyrkkä, minkä ansiosta ilmavirta on suhteellisen vakio laitoksen painevaihteluista riippumatta. Puhallin BCRB, koko Puhallin BCRB on kahdelta puolelta imevä radiaalipuhallin ja siinä on taaksepäin kaartuvat siivet. Puhallin on tyypiltään perinteinen ja sen hyötysuhde on jopa 86 %. BCRB-puhaltimen puhallinkäyrä on jyrkkä, minkä ansiosta ilmavirta on suhteellisen vakio laitoksen painevaihteluista riippumatta. Puhallinkäyrästöt Yleistä kaikille puhallintyypeille Käyrästöt ovat voimassa ilmantiheydellä 1.2 kg/m 3. Puhaltimen suositeltu työalue on merkitty paine-/virtauskäyrästöön vaaleansinisellä. Käyrästöön on merkitty kokonaisäänentehotaso L wtot liitettyyn ulospuhalluskanavaan. Eri ääniteiden ja oktaavikaistojen korjauskertoimet on esitetty taulukkomuodossa. Wing BCRWD BCRWD:n paine-/virtausviivat on piirretty kunkin moottorivaihtoehdon maks. suorituskyvylle. Käyrästöön on piirretty eri laitteistoarvojen kuristusviivat, joille on voimassa, että tarvittava paineennousu on suhteellinen ilmavirran neliöön nähden. Taulukossa ilmoitetaan puhaltimen suurin kierrosluku sekä pienin suositeltu kierrosluku. Puhallin Wing BCRWR ja Twinner BCRT BCRWR/BCRT:n paine-/virtausviivat on piirretty eri kierrosluvuilla. Käyrästöön on piirretty eri laitteistoarvojen kuristusviivat, joille on voimassa, että tarvittava paineennousu on suhteellinen ilmavirran neliöön nähden. Maksimihyötysuhteen viiva on merkitty tekstillä η max. BCRWR/BCRT:lle ilmoitetaan taulukossa suurimmat suositellut puhallinnopeudet eri moottoritehoilla. Puhaltimen suurin kierrosluku η max, hitausmomentti J, akselihalkaisija, pienin hihnapyörä, sallitut moottorikoot ja sallitut moottoritehot on myös ilmoitettu taulukossa. Puhallin BCRB BC-koteloon asennettujen puhaltimien paine-/virtausviivat on piirretty eri kierrosluvuilla. Käyrästöön on piirretty eri laitteistoarvojen kuristusviivat, joille on voimassa, että tarvittava paineennousu on suhteellinen ilmavirran neliöön nähden. Maksimihyötysuhteen viiva on merkitty tekstillä η max. Puhallinakseliteho on ilmoitettu ilmavirran ja kierrosluvun funktiona erillisessä käyrästössä. Puhallinakseliteho sisältää tehohäviöt puhaltimen laakereissa. Käyrästössä on ilmoitettu puhaltimen suurin kierrosluku η max, hitausmomentti J, akselihalkaisija, pienin hihnapyörä, sallitut moottorikoot ja sallitut moottoritehot. Liitäntätapaukset Puhallin BCRWD, BCRWR ja BCRT Käyrästö on voimassa sekä kanavaliitännälle että liitännälle muuhun toimintaosaan/painekammioon. Puhallin BCRB Käyrästö on voimassa puhaltimelle, joka on liitetty puhaltimen ulospuhallusaukon kokoa vastaavaan kanavaan. Tällöin on voimassa, että p = p (sisältää koneen). tot laitteisto Muuhun toimintaosaan tai painekammioon liitettäessä on voimassa, että järjestelmähäviöt sekä mahdollisen ilmanjakajan painehäviö on lisättävä. Järjestelmähäviö ilmoittaa törmäyshäviön ja dynaamisen paineen häviön yhteenlasketun painehäviön. Järjestelmähäviön 68 aiheuttajana on harppauksenomainen alanmuutos puhaltimen ulospuhallusaukosta painekammioon. Törmäyshäviön syynä on epätasainen nopeudenjakautuminen puhaltimen ulospuhallusaukossa. Järjestelmähäviö ja ilmanjakajan aiheuttama painehäviö on merkitty painetapaustaulukoihin. Tällöin on voimassa, että p = p (sisältää koneen) + järjestelmähäviö + ilmanjakajan aiheuttama tot laitteisto painehäviö. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

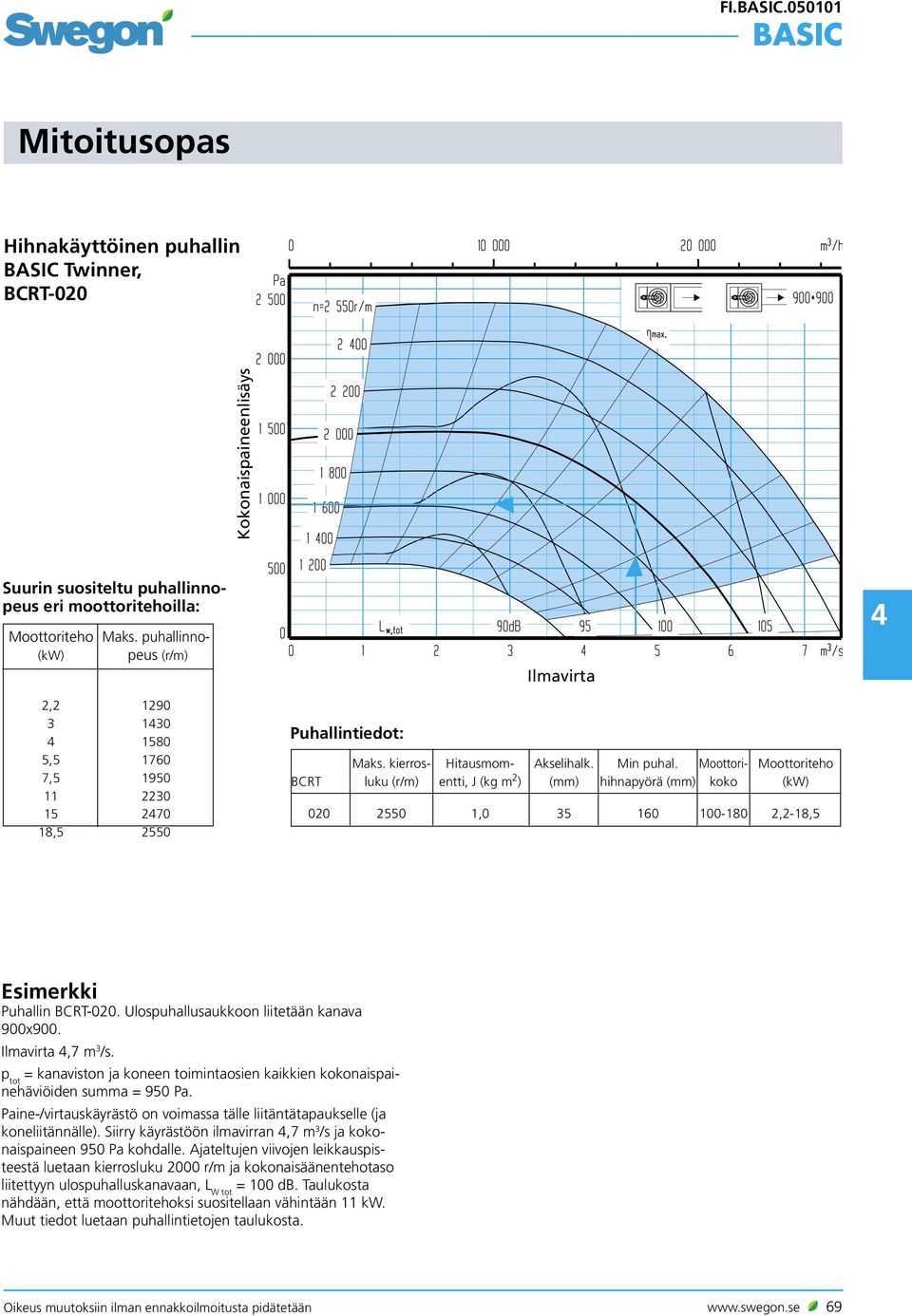

3 FI opas Hihnakäyttöinen puhallin Twinner, BCRT-020 Kokonaispaineenlisäys Suurin suositeltu puhallinnopeus eri moottoritehoilla: Moottoriteho Maks. puhallinno- (kw) peus (r/m) 2, , , , Puhallintiedot: Ilmavirta Maks. kierros- Hitausmom- Akselihalk. Min puhal. Moottori- Moottoriteho BCRT luku (r/m) entti, J (kg m 2 ) (mm) hihnapyörä (mm) koko (kw) , ,2-18,5 4 Esimerkki Puhallin BCRT-020. Ulospuhallusaukkoon liitetään kanava 900x900. Ilmavirta 4,7 m 3 /s. p tot = kanaviston ja koneen toimintaosien kaikkien kokonaispainehäviöiden summa = 950 Pa. Paine-/virtauskäyrästö on voimassa tälle liitäntätapaukselle (ja koneliitännälle). Siirry käyrästöön ilmavirran 4,7 m 3 /s ja kokonaispaineen 950 Pa kohdalle. Ajateltujen viivojen leikkauspisteestä luetaan kierrosluku 2000 r/m ja kokonaisäänentehotaso liitettyyn ulospuhalluskanavaan, L W tot = 100 db. Taulukosta nähdään, että moottoritehoksi suositellaan vähintään 11 kw. Muut tiedot luetaan puhallintietojen taulukosta. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 69

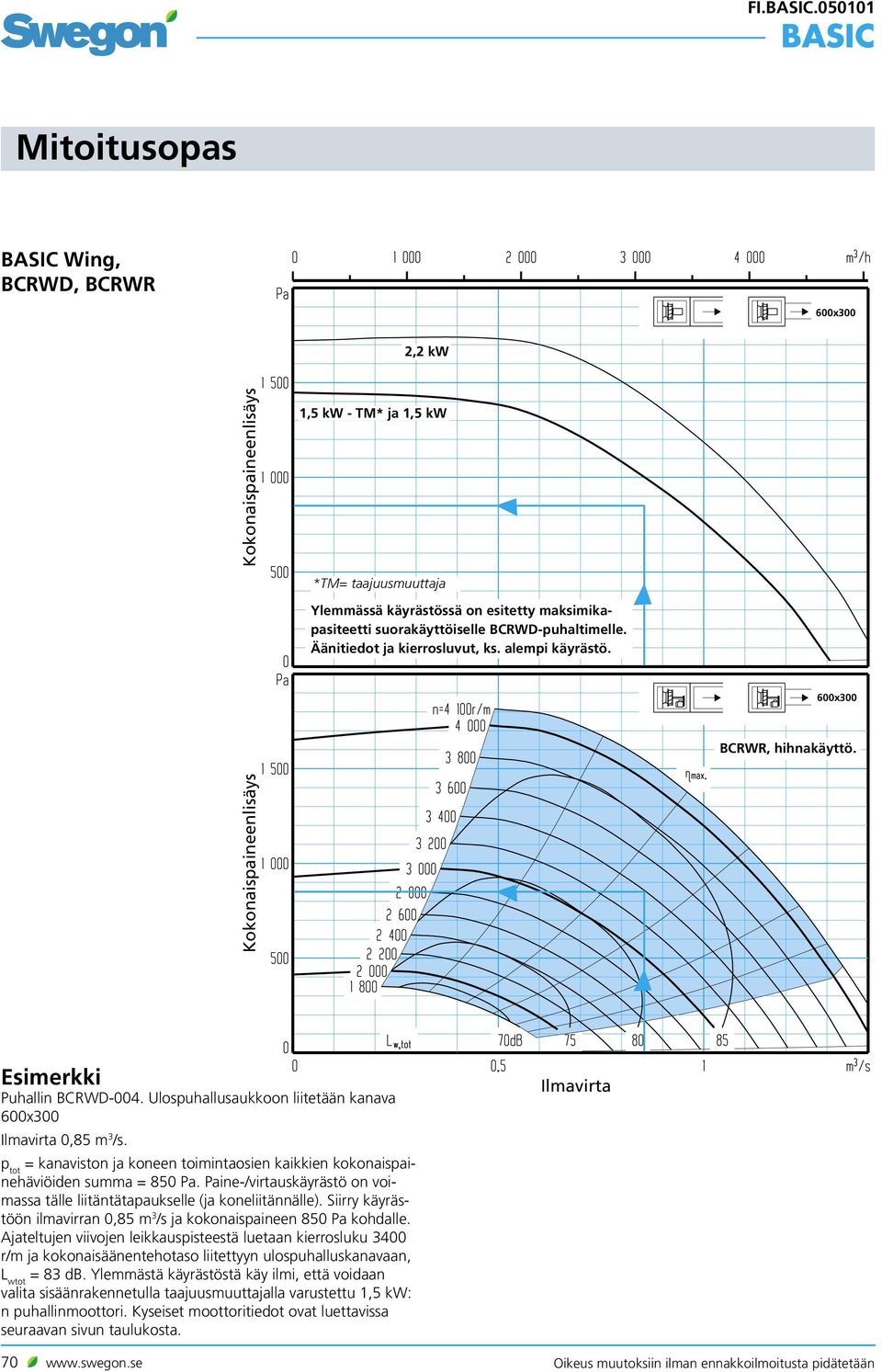

4 FI opas Wing, BCRWD, BCRWR 600x300 2,2 kw Kokonaispaineenlisäys 1,5 kw - TM* ja 1,5 kw *TM= taajuusmuuttaja Ylemmässä käyrästössä on esitetty maksimikapasiteetti suorakäyttöiselle BCRWD-puhaltimelle. Äänitiedot ja kierrosluvut, ks. alempi käyrästö. 600x300 BCRWR, hihnakäyttö. Kokonaispaineenlisäys Esimerkki Puhallin BCRWD-004. Ulospuhallusaukkoon liitetään kanava 600x300 Ilmavirta 0,85 m 3 /s. p tot = kanaviston ja koneen toimintaosien kaikkien kokonaispainehäviöiden summa = 850 Pa. Paine-/virtauskäyrästö on voimassa tälle liitäntätapaukselle (ja koneliitännälle). Siirry käyrästöön ilmavirran 0,85 m 3 /s ja kokonaispaineen 850 Pa kohdalle. Ajateltujen viivojen leikkauspisteestä luetaan kierrosluku 3400 r/m ja kokonaisäänentehotaso liitettyyn ulospuhalluskanavaan, L wtot = 83 db. Ylemmästä käyrästöstä käy ilmi, että voidaan valita sisäänrakennetulla taajuusmuuttajalla varustettu 1,5 kw: n puhallinmoottori. Kyseiset moottoritiedot ovat luettavissa seuraavan sivun taulukosta. 70 Ilmavirta Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

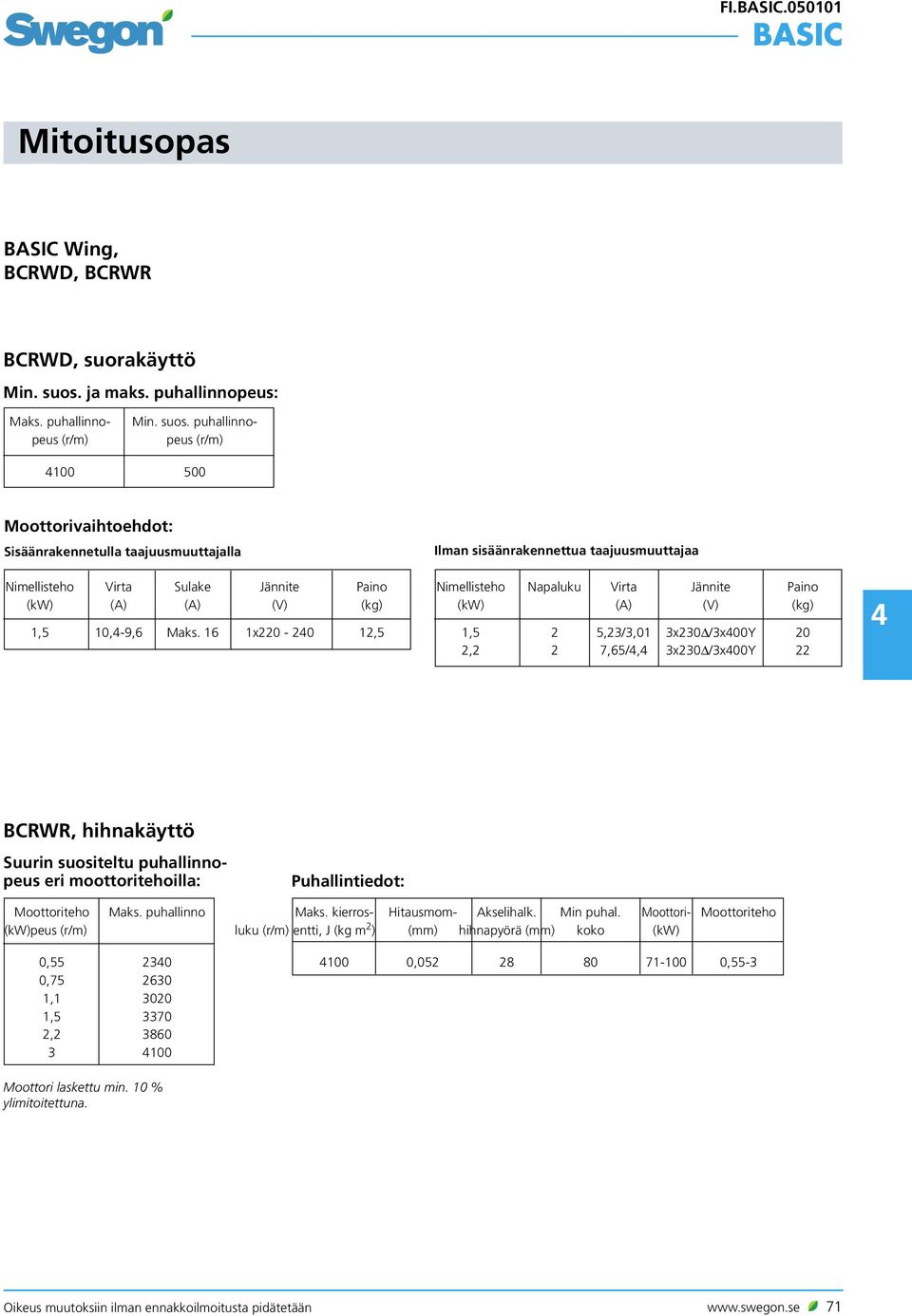

5 FI opas Wing, BCRWD, BCRWR BCRWD, suorakäyttö Min. suos. ja maks. puhallinnopeus: Maks. puhallinnopeus (r/m) Min. suos. puhallinnopeus (r/m) Moottorivaihtoehdot: Sisäänrakennetulla taajuusmuuttajalla Nimellisteho Virta Sulake Jännite Paino (kw) (A) (A) (V) (kg) 1,5 10,4-9,6 Maks. 16 1x ,5 Ilman sisäänrakennettua taajuusmuuttajaa Nimellisteho Napaluku Virta Jännite Paino (kw) (A) (V) (kg) 1,5 2 5,23/3,01 3x230 /3x400Y 20 2,2 2 7,65/4,4 3x230 /3x400Y 22 4 BCRWR, hihnakäyttö Suurin suositeltu puhallinnopeus eri moottoritehoilla: Puhallintiedot: Moottoriteho (kw) peus (r/m) Maks. puhallinno Maks. kierros- Hitausmom- Akselihalk. Min puhal. Moottori- Moottoriteho luku (r/m) entti, J (kg m 2 ) (mm) hihnapyörä (mm) koko (kw) 0, , , , , , ,55-3 Moottori laskettu min. 10 % ylimitoitettuna. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 71

6 FI opas Puhallin BCRB Kokonaispaineenlisäys BCRB:n paine-/virtausviivat on piirretty eri kierrosluvuilla. Käyrästöön on piirretty eri laitteistoarvojen kuristusviivat, joille on voimassa, että tarvittava paineennousu on suhteellinen ilmavirran neliöön nähden. Maksimihyötysuhteen viiva on merkitty tekstillä η max. Puhallinakseliteho* n max = 1300 r/m J = 14 kg m 2 Akselihalkaisija 65 mm Min puhaltimen hihnapyörä 280 mm Moottorikoko Moottoriteho kw *Sis. laakerihäviöt Ilmavirta Esimerkki Puhallin BCRB-080. Ulospuhallusaukkoon liitetään kanava 1300 x Ilmavirta 15 m 3 /s. p tot = kanaviston ja koneen toimintaosien kaikkien kokonaispainehäviöiden summa = 1000 Pa. Paine-/virtauskäyrästö on voimassa tälle liitäntätapaukselle. Siirry ylempään käyrästöön ilmavirran 15 m 3 /s ja kokonaispaineen 1000 Pa kohdalle. Ajateltujen viivojen leikkauspisteestä luetaan kierrosluku n = 1040 r/m ja kokonaisäänentehotaso liitettyyn ulospuhalluskanavaan, L wtot = 108 db. Alemmasta käyrästöstä ilmavirran 15 m 3 /s ja kierrosluvun 1040 r/m kohdalta luetaan puhaltimen nettotehontarpeeksi 19 kw mukaanlukien laakerihäviöt. Käyrästön vasemmassa alareunassa on ilmoitettu, että puhallinakselin halkaisija on 65 mm ja min. puhaltimen hihnapyörä on 280 mm. 72 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

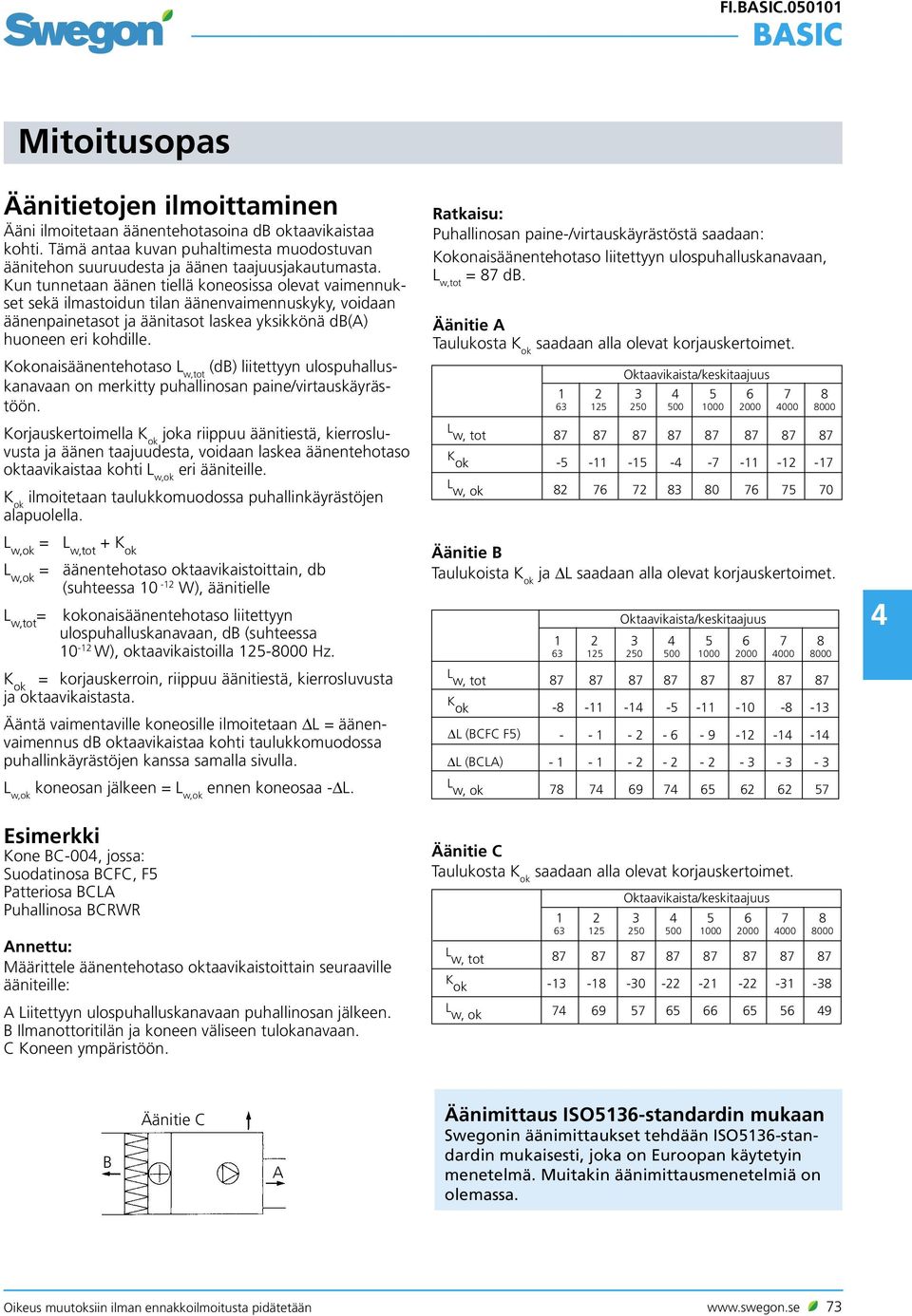

7 FI opas Äänitietojen ilmoittaminen Ääni ilmoitetaan äänentehotasoina db oktaavikaistaa kohti. Tämä antaa kuvan puhaltimesta muodostuvan äänitehon suuruudesta ja äänen taajuusjakautumasta. Kun tunnetaan äänen tiellä koneosissa olevat vaimennukset sekä ilmastoidun tilan äänenvaimennuskyky, voidaan äänenpainetasot ja äänitasot laskea yksikkönä db(a) huoneen eri kohdille. Kokonaisäänentehotaso L w,tot (db) liitettyyn ulospuhalluskanavaan on merkitty puhallinosan paine/virtauskäyrästöön. Korjauskertoimella K ok joka riippuu äänitiestä, kierrosluvusta ja äänen taajuudesta, voidaan laskea äänentehotaso oktaavikaistaa kohti L w,ok eri ääniteille. K ok ilmoitetaan taulukkomuodossa puhallinkäyrästöjen alapuolella. L w,ok = L w,tot + K ok L w,ok = äänentehotaso oktaavikaistoittain, db (suhteessa W), äänitielle L w,tot = kokonaisäänentehotaso liitettyyn ulospuhalluskanavaan, db (suhteessa W), oktaavikaistoilla Hz. K ok = korjauskerroin, riippuu äänitiestä, kierrosluvusta ja oktaavikaistasta. Ääntä vaimentaville koneosille ilmoitetaan L = äänenvaimennus db oktaavikaistaa kohti taulukkomuodossa puhallinkäyrästöjen kanssa samalla sivulla. L w,ok koneosan jälkeen = L w,ok ennen koneosaa - L. Ratkaisu: Puhallinosan paine-/virtauskäyrästöstä saadaan: Kokonaisäänentehotaso liitettyyn ulospuhalluskanavaan, L w,tot = 87 db. Äänitie A Taulukosta K ok saadaan alla olevat korjauskertoimet. L w, tot K ok L w, ok Oktaavikaista/keskitaajuus Äänitie B Taulukoista K ok ja L saadaan alla olevat korjauskertoimet. L w, tot K ok L (BCFC F5) L (BCLA) L w, ok Oktaavikaista/keskitaajuus Esimerkki Kone BC-004, jossa: Suodatinosa BCFC, F5 Patteriosa BCLA Puhallinosa BCRWR Annettu: Määrittele äänentehotaso oktaavikaistoittain seuraaville ääniteille: A Liitettyyn ulospuhalluskanavaan puhallinosan jälkeen. B Ilmanottoritilän ja koneen väliseen tulokanavaan. C Koneen ympäristöön. Äänitie C Taulukosta K ok saadaan alla olevat korjauskertoimet. Oktaavikaista/keskitaajuus L w, tot K ok L w, ok B Äänitie C A Äänimittaus ISO5136-standardin mukaan Swegonin äänimittaukset tehdään ISO5136-standardin mukaisesti, joka on Euroopan käytetyin menetelmä. Muitakin äänimittausmenetelmiä on olemassa. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 73

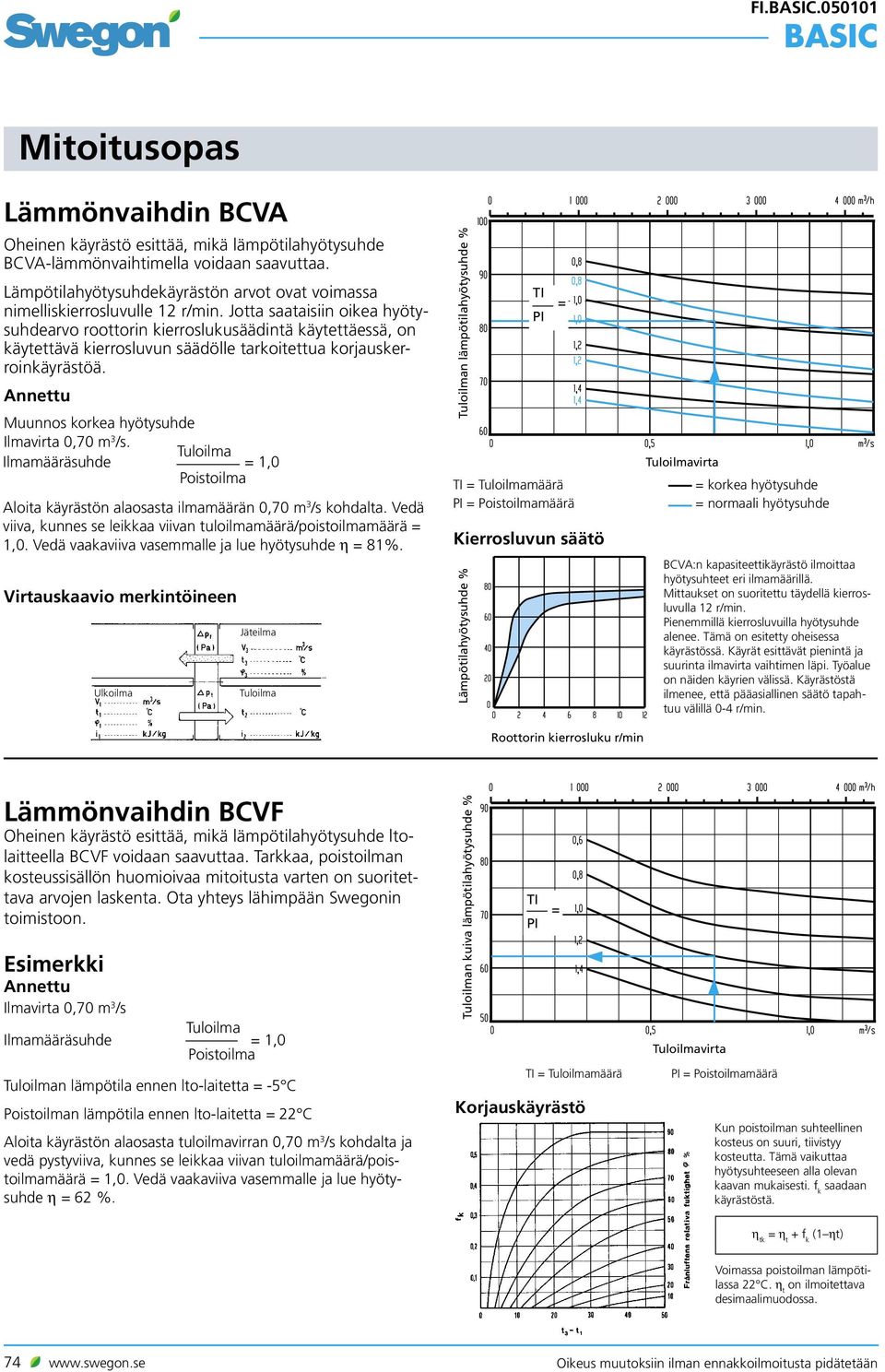

8 FI opas Lämmönvaihdin BCVA Oheinen käyrästö esittää, mikä lämpötilahyötysuhde BCVA-lämmönvaihtimella voidaan saavuttaa. Lämpötilahyötysuhdekäyrästön arvot ovat voimassa nimelliskierrosluvulle 12 r/min. Jotta saataisiin oikea hyötysuhdearvo roottorin kierroslukusäädintä käytettäessä, on käytettävä kierrosluvun säädölle tarkoitettua korjauskerroinkäyrästöä. Annettu Muunnos korkea hyötysuhde Ilmavirta 0,70 m 3 /s. Tuloilma Ilmamääräsuhde = 1,0 Poistoilma Aloita käyrästön alaosasta ilmamäärän 0,70 m 3 /s kohdalta. Vedä viiva, kunnes se leikkaa viivan tuloilmamäärä/poistoilmamäärä = 1,0. Vedä vaakaviiva vasemmalle ja lue hyötysuhde η = 81%. Virtauskaavio merkintöineen Ulkoilma Jäteilma Tuloilma Tuloilman lämpötilahyötysuhde % TI = PI TI = Tuloilmamäärä PI = Poistoilmamäärä Kierrosluvun säätö Lämpötilahyötysuhde % Roottorin kierrosluku r/min Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde BCVA:n kapasiteettikäyrästö ilmoittaa hyötysuhteet eri ilmamäärillä. Mittaukset on suoritettu täydellä kierrosluvulla 12 r/min. Pienemmillä kierrosluvuilla hyötysuhde alenee. Tämä on esitetty oheisessa käyrästössä. Käyrät esittävät pienintä ja suurinta ilmavirta vaihtimen läpi. Työalue on näiden käyrien välissä. Käyrästöstä ilmenee, että pääasiallinen säätö tapahtuu välillä 0-4 r/min. Lämmönvaihdin BCVF Oheinen käyrästö esittää, mikä lämpötilahyötysuhde ltolaitteella BCVF voidaan saavuttaa. Tarkkaa, poistoilman kosteussisällön huomioivaa mitoitusta varten on suoritettava arvojen laskenta. Ota yhteys lähimpään Swegonin toimistoon. Esimerkki Annettu Ilmavirta 0,70 m 3 /s Tuloilma Ilmamääräsuhde = 1,0 Poistoilma Tuloilman lämpötila ennen lto-laitetta = -5 C Poistoilman lämpötila ennen lto-laitetta = 22 C Aloita käyrästön alaosasta tuloilmavirran 0,70 m 3 /s kohdalta ja vedä pystyviiva, kunnes se leikkaa viivan tuloilmamäärä/poistoilmamäärä = 1,0. Vedä vaakaviiva vasemmalle ja lue hyötysuhde η = 62 %. Tuloilman kuiva lämpötilahyötysuhde % TI = PI TI = Tuloilmamäärä Korjauskäyrästö Tuloilmavirta PI = Poistoilmamäärä Kun poistoilman suhteellinen kosteus on suuri, tiivistyy kosteutta. Tämä vaikuttaa hyötysuhteeseen alla olevan kaavan mukaisesti. f k saadaan käyrästöstä. η tk = η t + f k (1 ηt) Voimassa poistoilman lämpötilassa 22 C. η t on ilmoitettava desimaalimuodossa. 74 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

9 FI Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 75

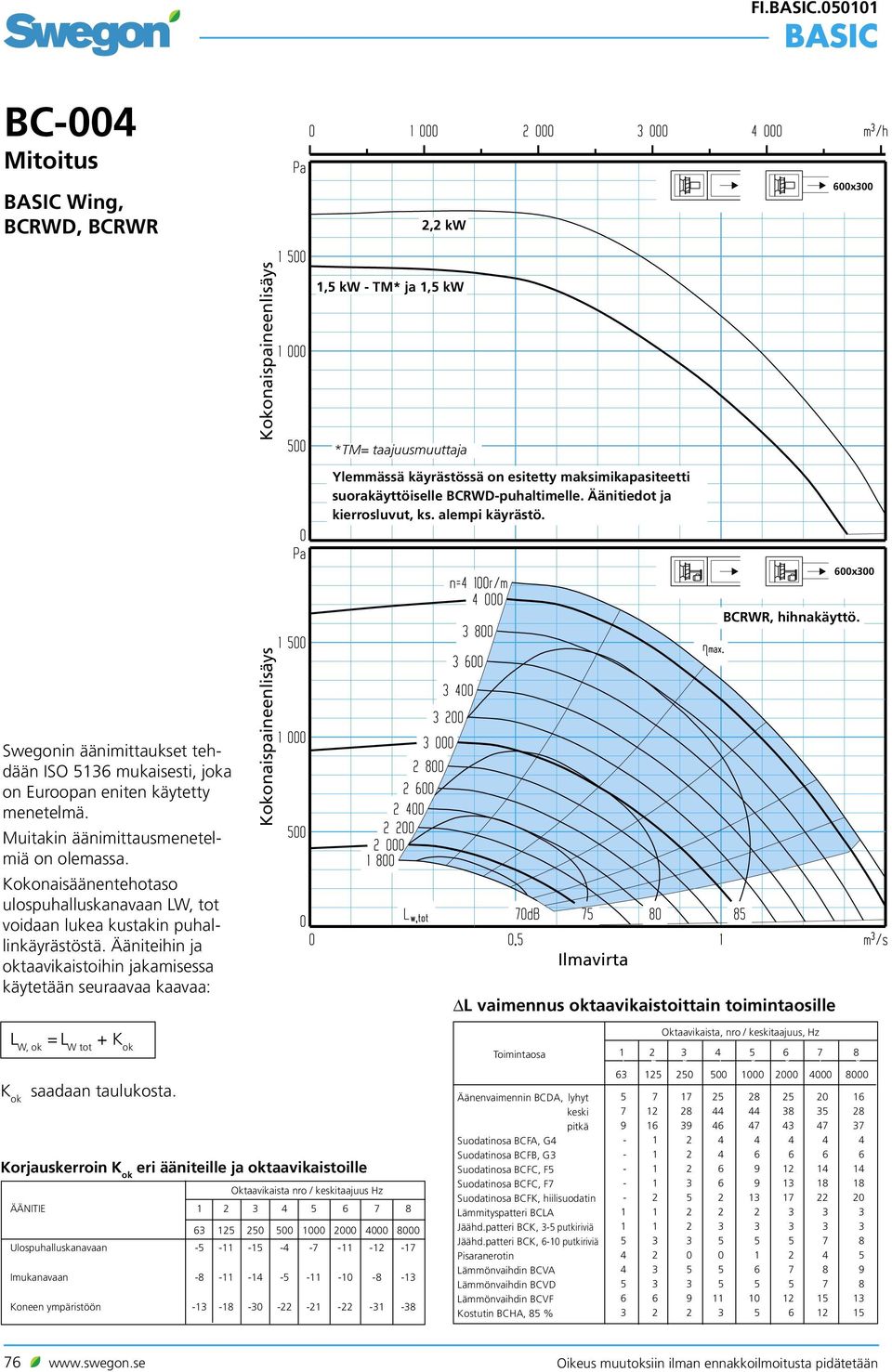

10 FI BC-004 Wing, BCRWD, BCRWR 2,2 kw 600x300 Kokonaispaineenlisäys 1,5 kw - TM* ja 1,5 kw *TM= taajuusmuuttaja Ylemmässä käyrästössä on esitetty maksimikapasiteetti suorakäyttöiselle BCRWD-puhaltimelle. Äänitiedot ja kierrosluvut, ks. alempi käyrästö. 600x300 BCRWR, hihnakäyttö. Swegonin äänimittaukset tehdään ISO 5136 mukaisesti, joka on Euroopan eniten käytetty menetelmä. Muitakin äänimittausmenetelmiä on olemassa. Kokonaisäänentehotaso ulospuhalluskanavaan LW, tot voidaan lukea kustakin puhallinkäyrästöstä. Ääniteihin ja oktaavikaistoihin jakamisessa käytetään seuraavaa kaavaa: Kokonaispaineenlisäys Ilmavirta L vaimennus oktaavikaistoittain toimintaosille L W, ok = L + K W tot ok K ok saadaan taulukosta. Korjauskerroin K ok eri ääniteille ja oktaavikaistoille Oktaavikaista nro / keskitaajuus Hz ÄÄNITIE Ulospuhalluskanavaan Imukanavaan Koneen ympäristöön Toimintaosa Äänenvaimennin BCDA, lyhyt keski pitkä Suodatinosa BCFA, G4 Suodatinosa BCFB, G3 Suodatinosa BCFC, F5 Suodatinosa BCFC, F7 Suodatinosa BCFK, hiilisuodatin Lämmityspatteri BCLA Jäähd.patteri BCK, 3-5 putkiriviä Jäähd.patteri BCK, 6-10 putkiriviä Pisaranerotin Lämmönvaihdin BCVA Lämmönvaihdin BCVD Lämmönvaihdin BCVF Kostutin BCHA, 85 % Oktaavikaista, nro / keskitaajuus, Hz Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

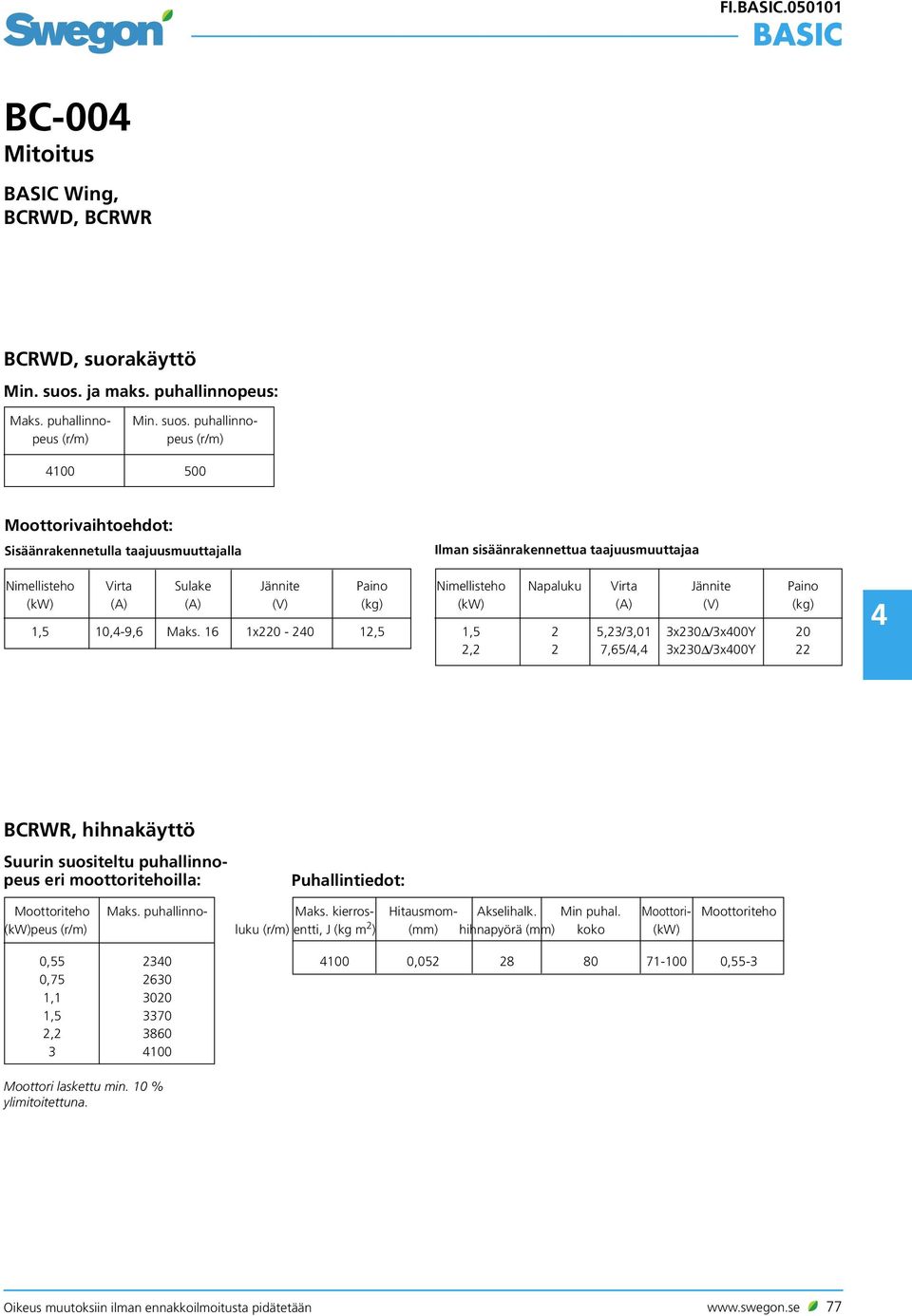

11 FI BC-004 Wing, BCRWD, BCRWR BCRWD, suorakäyttö Min. suos. ja maks. puhallinnopeus: Maks. puhallinnopeus (r/m) Min. suos. puhallinnopeus (r/m) Moottorivaihtoehdot: Sisäänrakennetulla taajuusmuuttajalla Nimellisteho Virta Sulake Jännite Paino (kw) (A) (A) (V) (kg) 1,5 10,4-9,6 Maks. 16 1x ,5 Ilman sisäänrakennettua taajuusmuuttajaa Nimellisteho Napaluku Virta Jännite Paino (kw) (A) (V) (kg) 1,5 2 5,23/3,01 3x230 /3x400Y 20 2,2 2 7,65/4,4 3x230 /3x400Y 22 4 BCRWR, hihnakäyttö Suurin suositeltu puhallinnopeus eri moottoritehoilla: Puhallintiedot: Moottoriteho (kw) peus (r/m) Maks. puhallinno- Maks. kierros- Hitausmom- Akselihalk. Min puhal. Moottori- Moottoriteho luku (r/m) entti, J (kg m 2 ) (mm) hihnapyörä (mm) koko (kw) 0, , , , , , ,55-3 Moottori laskettu min. 10 % ylimitoitettuna. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 77

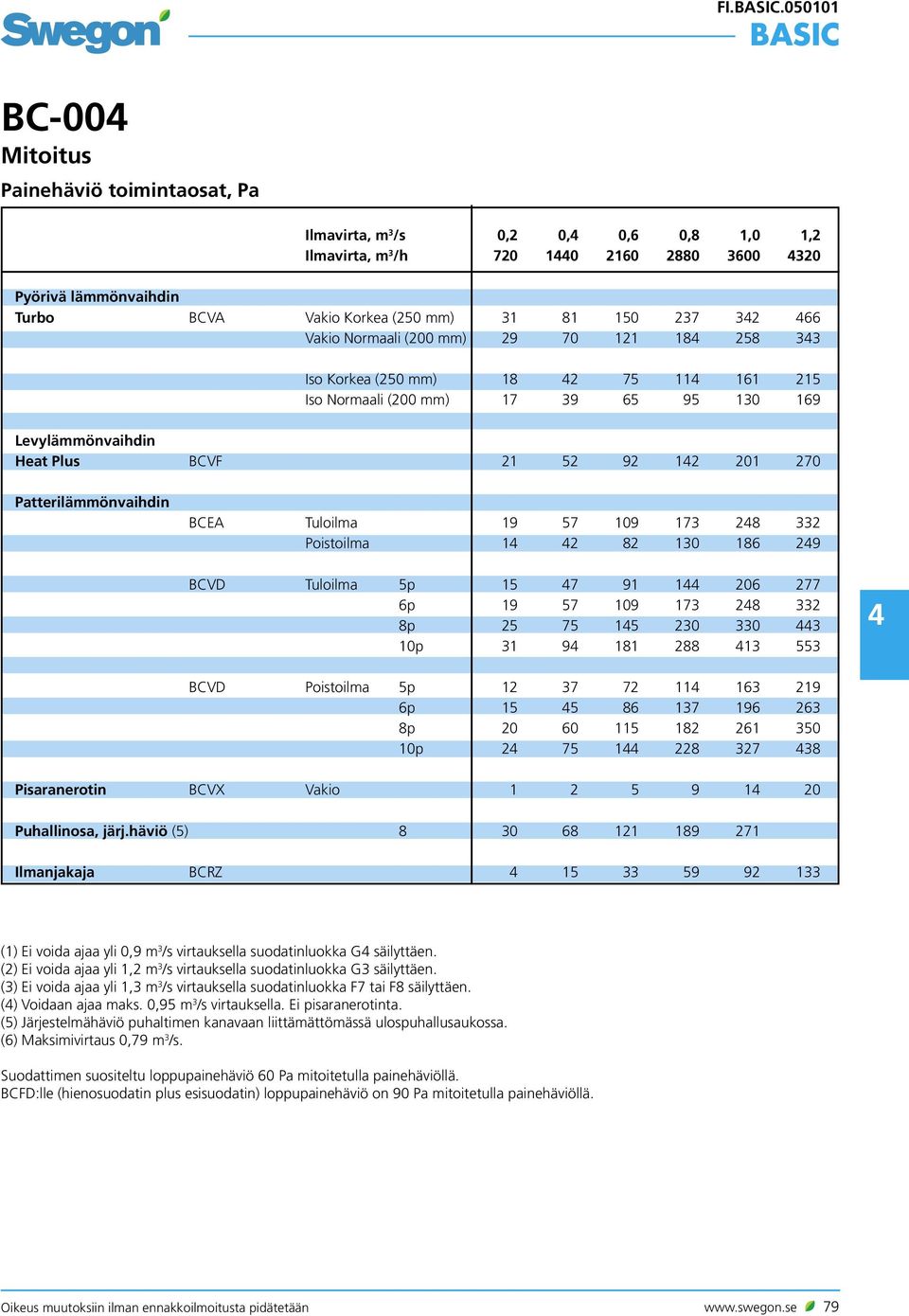

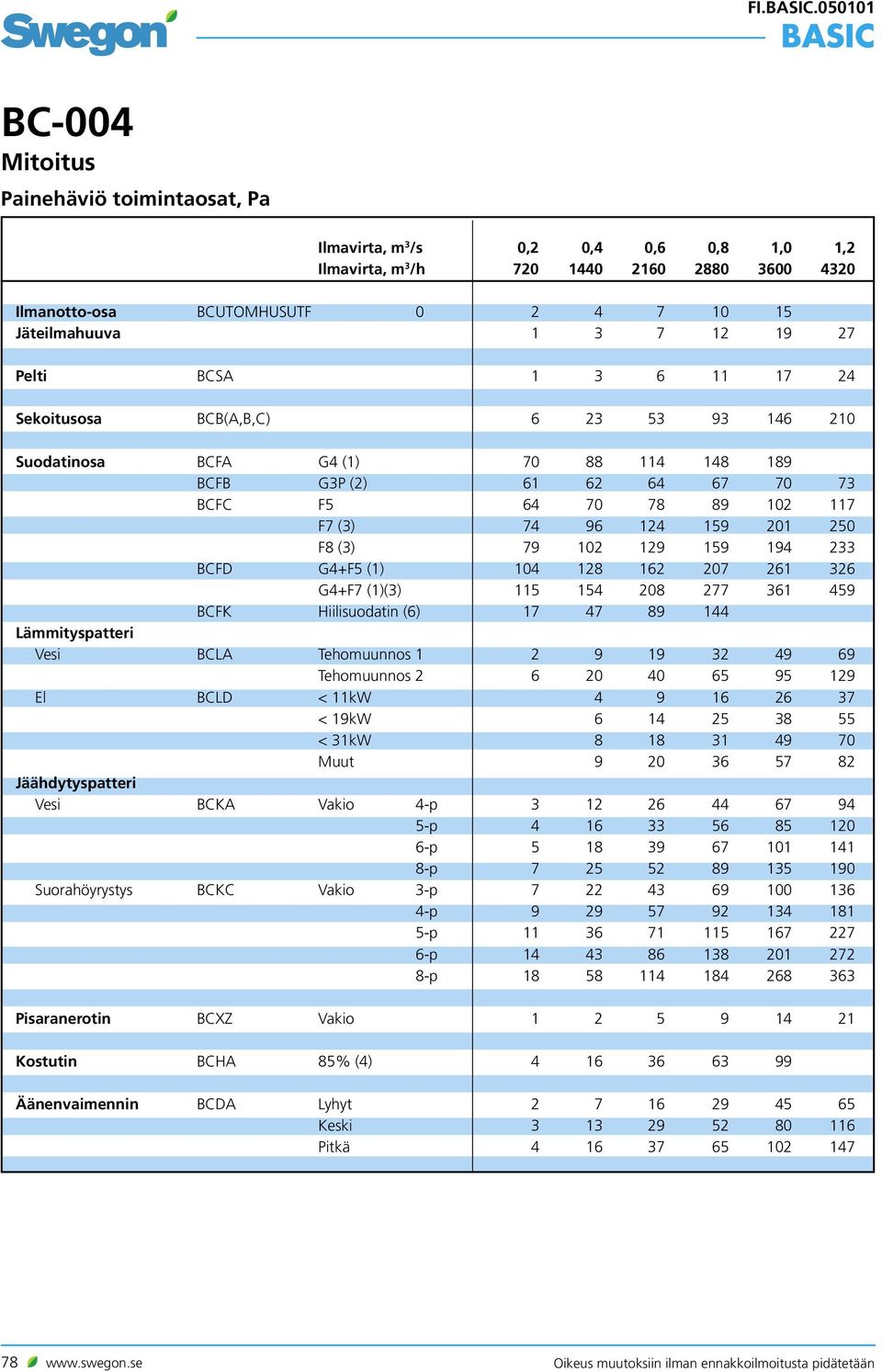

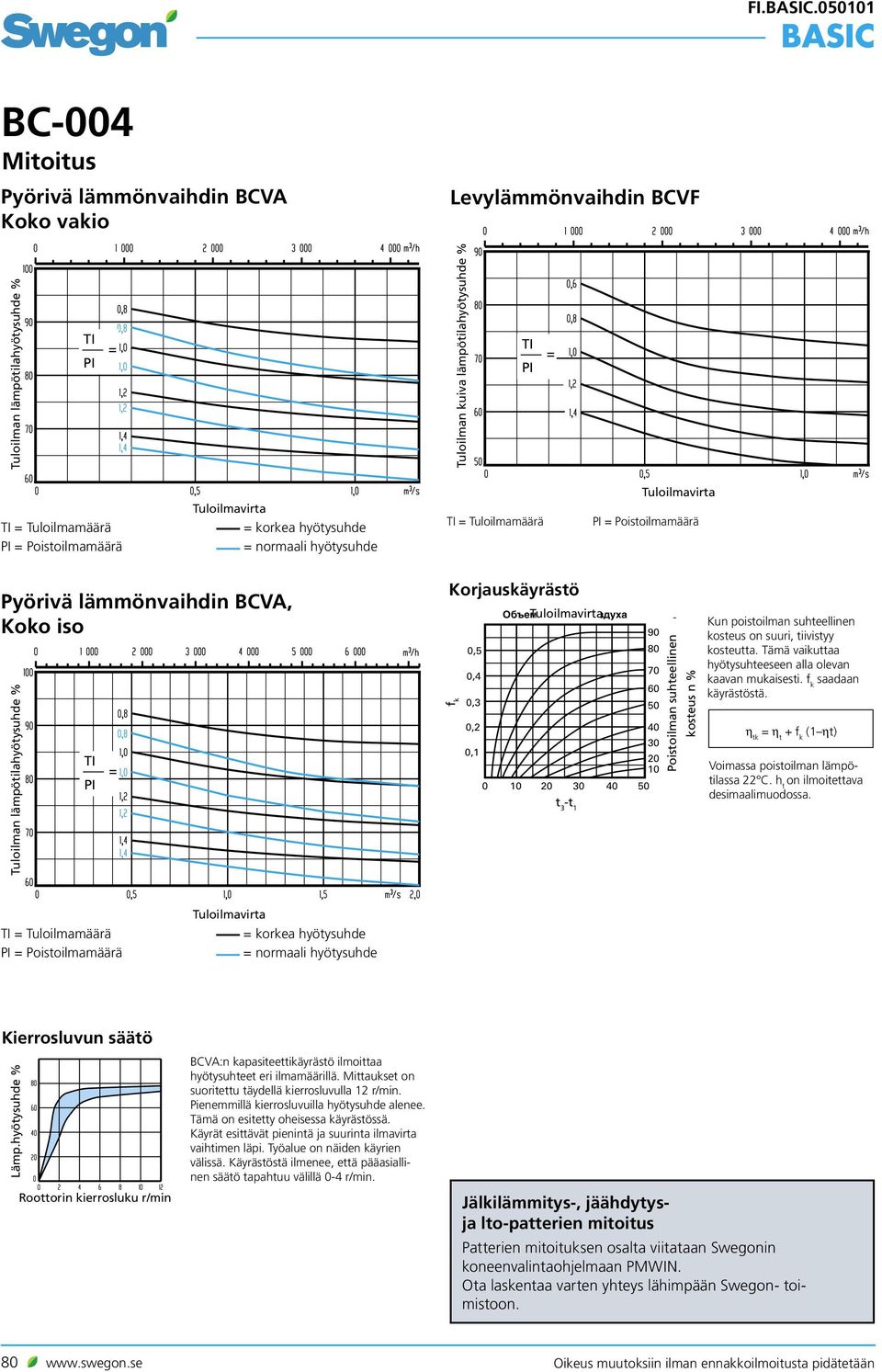

12 FI BC-004 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 0,2 0,4 0,6 0,8 1,0 1,2 Ilmavirta, m 3 /h Ilmanotto-osa BCUTOMHUSUTF Jäteilmahuuva Pelti BCSA Sekoitusosa BCB(A,B,C) Suodatinosa BCFA G4 (1) BCFB G3P (2) BCFC F F7 (3) F8 (3) BCFD G4+F5 (1) G4+F7 (1)(3) BCFK Hiilisuodatin (6) Lämmityspatteri Vesi BCLA Tehomuunnos Tehomuunnos El BCLD < 11kW < 19kW < 31kW Muut Jäähdytyspatteri Vesi BCKA Vakio 4-p p p p Suorahöyrystys BCKC Vakio 3-p p p p p Pisaranerotin BCXZ Vakio Kostutin BCHA 85% (4) Äänenvaimennin BCDA Lyhyt Keski Pitkä Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

13 FI BC-004 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 0,2 0,4 0,6 0,8 1,0 1,2 Ilmavirta, m 3 /h Pyörivä lämmönvaihdin Turbo BCVA Vakio Korkea (250 mm) Vakio Normaali (200 mm) Iso Korkea (250 mm) Iso Normaali (200 mm) Levylämmönvaihdin Heat Plus BCVF Patterilämmönvaihdin BCEA Tuloilma Poistoilma BCVD Tuloilma 5p p p p BCVD Poistoilma 5p p p p Pisaranerotin BCVX Vakio Puhallinosa, järj.häviö (5) Ilmanjakaja BCRZ (1) Ei voida ajaa yli 0,9 m 3 /s virtauksella suodatinluokka G4 säilyttäen. (2) Ei voida ajaa yli 1,2 m 3 /s virtauksella suodatinluokka G3 säilyttäen. (3) Ei voida ajaa yli 1,3 m 3 /s virtauksella suodatinluokka F7 tai F8 säilyttäen. (4) Voidaan ajaa maks. 0,95 m 3 /s virtauksella. Ei pisaranerotinta. (5) Järjestelmähäviö puhaltimen kanavaan liittämättömässä ulospuhallusaukossa. (6) Maksimivirtaus 0,79 m 3 /s. Suodattimen suositeltu loppupainehäviö 60 Pa mitoitetulla painehäviöllä. BCFD:lle (hienosuodatin plus esisuodatin) loppupainehäviö on 90 Pa mitoitetulla painehäviöllä. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 79

14 FI BC-004 Pyörivä lämmönvaihdin BCVA Koko vakio Levylämmönvaihdin BCVF Tuloilman lämpötilahyötysuhde % TI PI = Tuloilman kuiva lämpötilahyötysuhde % TI PI = TI = Tuloilmamäärä PI = Poistoilmamäärä Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde TI = Tuloilmamäärä Tuloilmavirta PI = Poistoilmamäärä Pyörivä lämmönvaihdin BCVA, Koko iso Tuloilman lämpötilahyötysuhde % TI PI = Korjauskäyrästö f k f k 0,5 0,4 0,3 Объем Tuloilmavirta приточн.воздуха , , t 3 t t3 -t 1 1 Отн.влажн. Poistoilman отработ.воздуха suhteellinen ϕ,% kosteus n % Kun poistoilman suhteellinen kosteus on suuri, tiivistyy kosteutta. Tämä vaikuttaa hyötysuhteeseen alla olevan kaavan mukaisesti. f k saadaan käyrästöstä. η tk = η t + f k (1 ηt) Voimassa poistoilman lämpötilassa 22 C. h t on ilmoitettava desimaalimuodossa. TI = Tuloilmamäärä PI = Poistoilmamäärä Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde Kierrosluvun säätö Lämp.hyötysuhde % Roottorin kierrosluku r/min BCVA:n kapasiteettikäyrästö ilmoittaa hyötysuhteet eri ilmamäärillä. Mittaukset on suoritettu täydellä kierrosluvulla 12 r/min. Pienemmillä kierrosluvuilla hyötysuhde alenee. Tämä on esitetty oheisessa käyrästössä. Käyrät esittävät pienintä ja suurinta ilmavirta vaihtimen läpi. Työalue on näiden käyrien välissä. Käyrästöstä ilmenee, että pääasiallinen säätö tapahtuu välillä 0-4 r/min. Jälkilämmitys-, jäähdytysja lto-patterien mitoitus Patterien mitoituksen osalta viitataan Swegonin koneenvalintaohjelmaan PMWIN. Ota laskentaa varten yhteys lähimpään Swegon- toimistoon. 80 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

15 FI Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 81

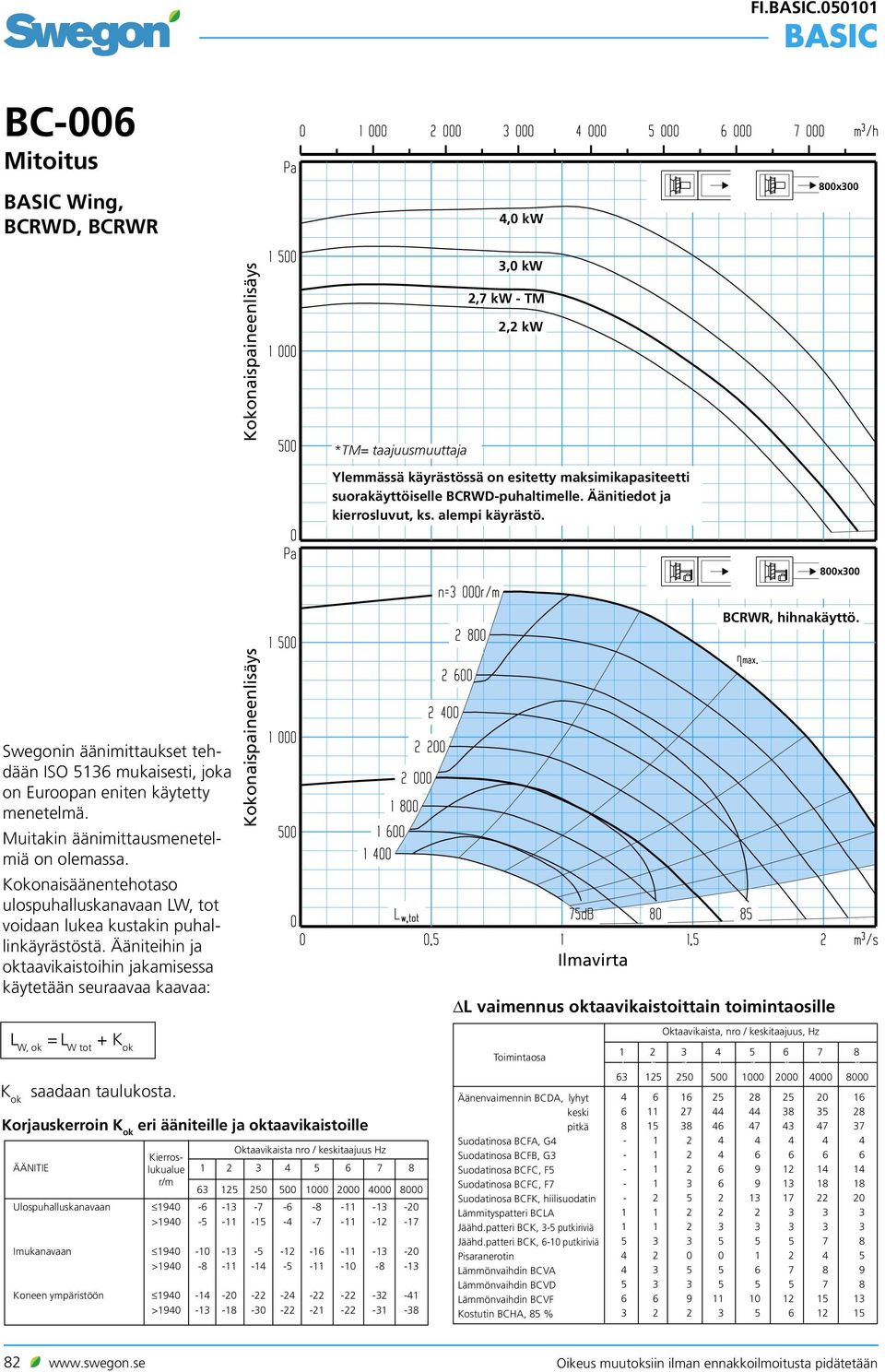

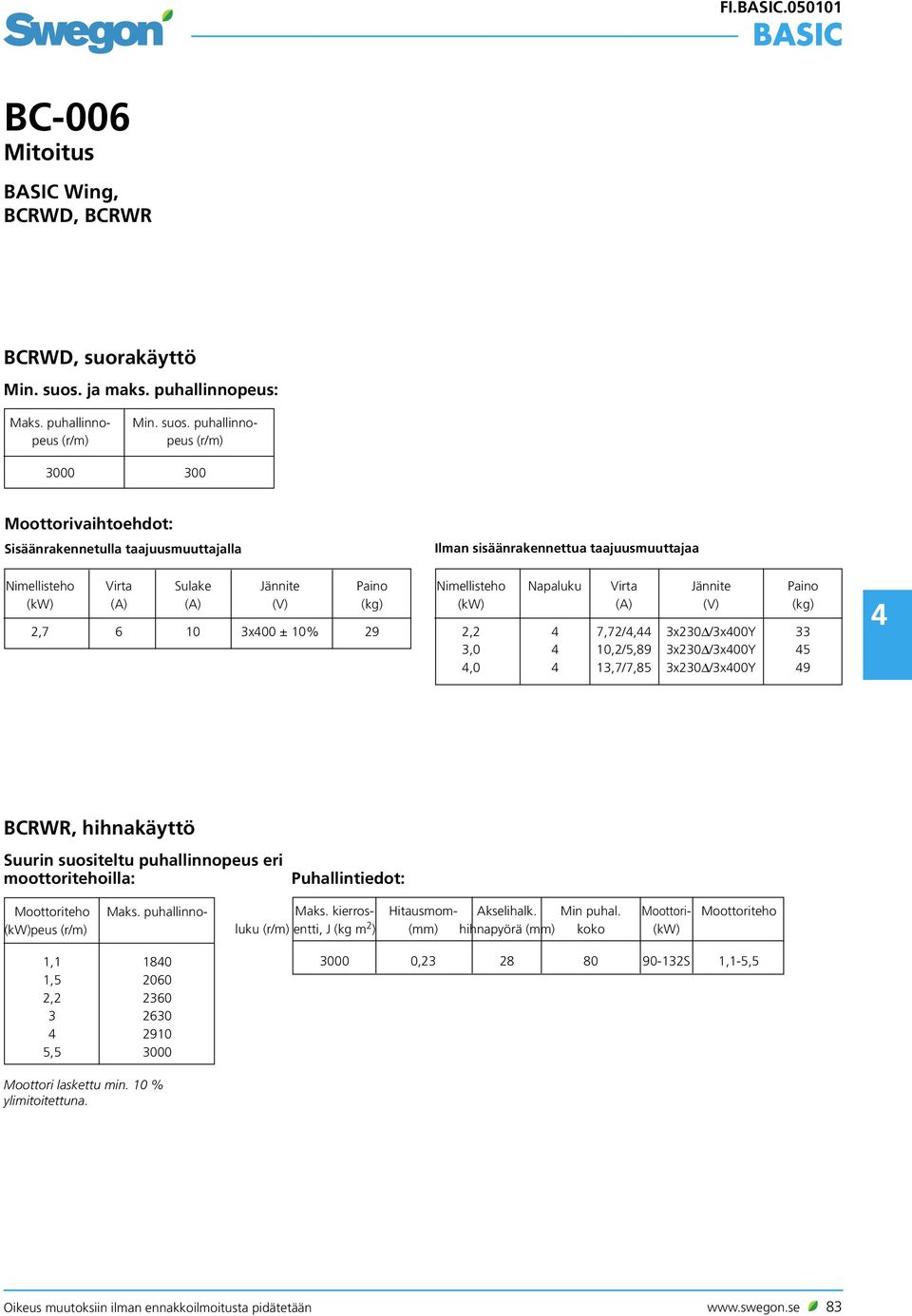

16 FI BC-006 Wing, BCRWD, BCRWR 4,0 kw 800x300 Kokonaispaineenlisäys *TM= taajuusmuuttaja 3,0 kw 2,7 kw - TM 2,2 kw Ylemmässä käyrästössä on esitetty maksimikapasiteetti suorakäyttöiselle BCRWD-puhaltimelle. Äänitiedot ja kierrosluvut, ks. alempi käyrästö. 800x300 BCRWR, hihnakäyttö. Swegonin äänimittaukset tehdään ISO 5136 mukaisesti, joka on Euroopan eniten käytetty menetelmä. Muitakin äänimittausmenetelmiä on olemassa. Kokonaisäänentehotaso ulospuhalluskanavaan LW, tot voidaan lukea kustakin puhallinkäyrästöstä. Ääniteihin ja oktaavikaistoihin jakamisessa käytetään seuraavaa kaavaa: L W, ok = L W tot + K ok K ok saadaan taulukosta. Kokonaispaineenlisäys Korjauskerroin K ok eri ääniteille ja oktaavikaistoille Kierroslukualue Oktaavikaista nro / keskitaajuus Hz ÄÄNITIE r/m Ulospuhalluskanavaan > Imukanavaan > Koneen ympäristöön > Toimintaosa Ilmavirta L vaimennus oktaavikaistoittain toimintaosille Äänenvaimennin BCDA, lyhyt keski pitkä Suodatinosa BCFA, G4 Suodatinosa BCFB, G3 Suodatinosa BCFC, F5 Suodatinosa BCFC, F7 Suodatinosa BCFK, hiilisuodatin Lämmityspatteri BCLA Jäähd.patteri BCK, 3-5 putkiriviä Jäähd.patteri BCK, 6-10 putkiriviä Pisaranerotin Lämmönvaihdin BCVA Lämmönvaihdin BCVD Lämmönvaihdin BCVF Kostutin BCHA, 85 % Oktaavikaista, nro / keskitaajuus, Hz Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

17 FI BC-006 Wing, BCRWD, BCRWR BCRWD, suorakäyttö Min. suos. ja maks. puhallinnopeus: Maks. puhallinnopeus (r/m) Min. suos. puhallinnopeus (r/m) Moottorivaihtoehdot: Sisäänrakennetulla taajuusmuuttajalla Nimellisteho Virta Sulake Jännite Paino (kw) (A) (A) (V) (kg) 2, x400 ± 10% 29 Ilman sisäänrakennettua taajuusmuuttajaa Nimellisteho Napaluku Virta Jännite Paino (kw) (A) (V) (kg) 2,2 4 7,72/4,44 3x230 /3x400Y 33 3,0 4 10,2/5,89 3x230 /3x400Y 45 4,0 4 13,7/7,85 3x230 /3x400Y 49 4 BCRWR, hihnakäyttö Suurin suositeltu puhallinnopeus eri moottoritehoilla: Puhallintiedot: Moottoriteho (kw) peus (r/m) Maks. puhallinno- Maks. kierros- Hitausmom- Akselihalk. Min puhal. Moottori- Moottoriteho luku (r/m) entti, J (kg m 2 ) (mm) hihnapyörä (mm) koko (kw) 1, , , , , S 1,1-5,5 Moottori laskettu min. 10 % ylimitoitettuna. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 83

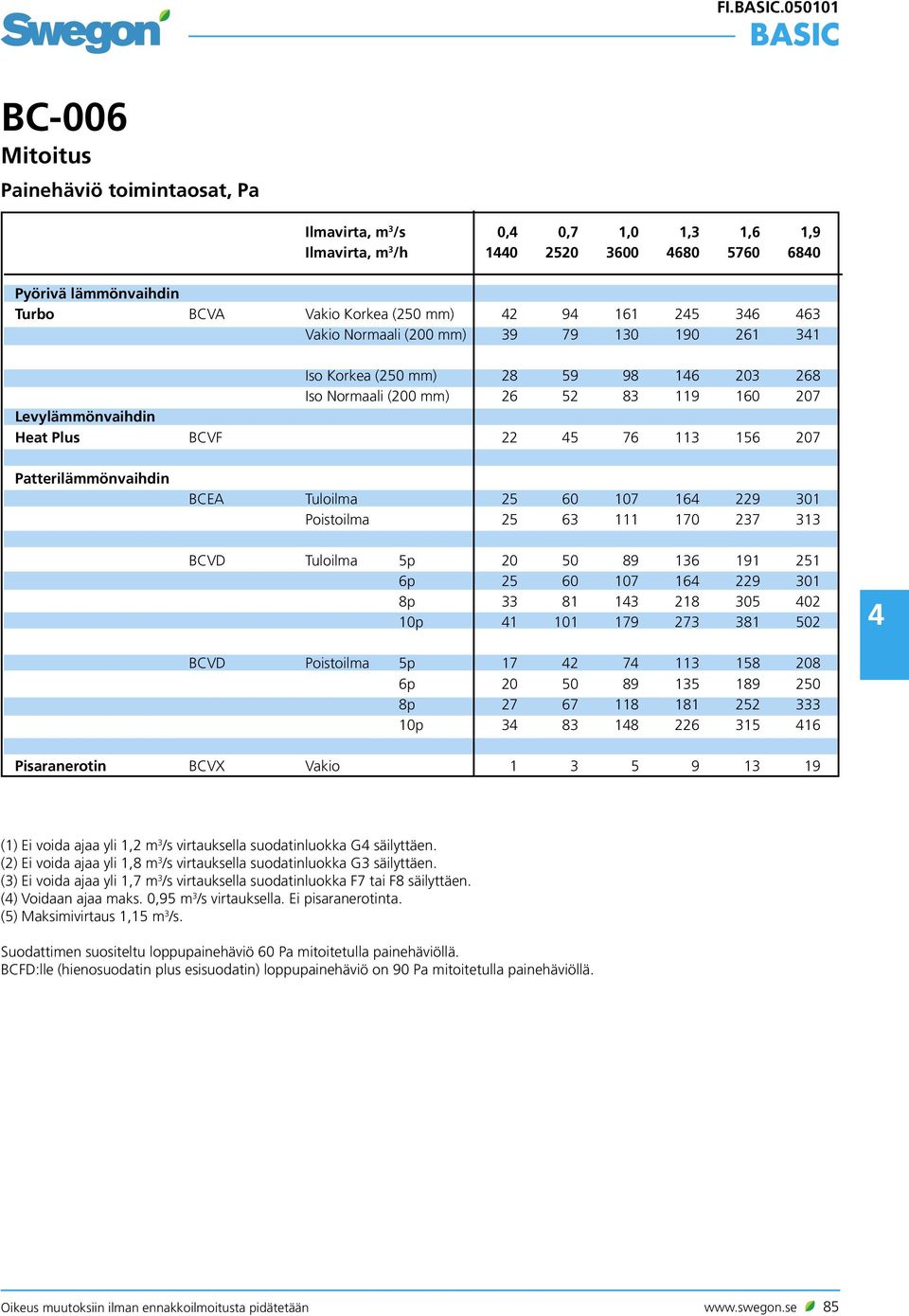

18 FI BC-006 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 0,4 0,7 1,0 1,3 1,6 1,9 Ilmavirta, m 3 /h Ilmanotto-osa BCUTOMHUSUTF Jäteilmahuuva Pelti BCSA Sekoitusosa BCB(A,B,C) Suodatinosa BCFA G4 (1) BCFB G3P (2) BCFC F F7 (3) F8 (3) BCFD G4+F5 (1) G4+F7 (1)(3) BCFK Hiilisuodatin (5) Lämmityspatteri Vesi BCLA Tehomuunnos Tehomuunnos El BCLD < 19kW < 35kW < 55kW Muut Jäähdytyspatteri Vesi BCKA Vakio 4-p p p p Suorahöyrystys BCKC Vakio 3-p p p p p Pisaranerotin BCXZ Vakio Kostutin BCHA 85% (4) Äänenvaimennin BCDA Lyhyt Keski Pitkä Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

19 FI BC-006 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 0,4 0,7 1,0 1,3 1,6 1,9 Ilmavirta, m 3 /h Pyörivä lämmönvaihdin Turbo BCVA Vakio Korkea (250 mm) Vakio Normaali (200 mm) Iso Korkea (250 mm) Iso Normaali (200 mm) Levylämmönvaihdin Heat Plus BCVF Patterilämmönvaihdin BCEA Tuloilma Poistoilma BCVD Tuloilma 5p p p p BCVD Poistoilma 5p p p p Pisaranerotin BCVX Vakio (1) Ei voida ajaa yli 1,2 m 3 /s virtauksella suodatinluokka G4 säilyttäen. (2) Ei voida ajaa yli 1,8 m 3 /s virtauksella suodatinluokka G3 säilyttäen. (3) Ei voida ajaa yli 1,7 m 3 /s virtauksella suodatinluokka F7 tai F8 säilyttäen. (4) Voidaan ajaa maks. 0,95 m 3 /s virtauksella. Ei pisaranerotinta. (5) Maksimivirtaus 1,15 m 3 /s. Suodattimen suositeltu loppupainehäviö 60 Pa mitoitetulla painehäviöllä. BCFD:lle (hienosuodatin plus esisuodatin) loppupainehäviö on 90 Pa mitoitetulla painehäviöllä. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 85

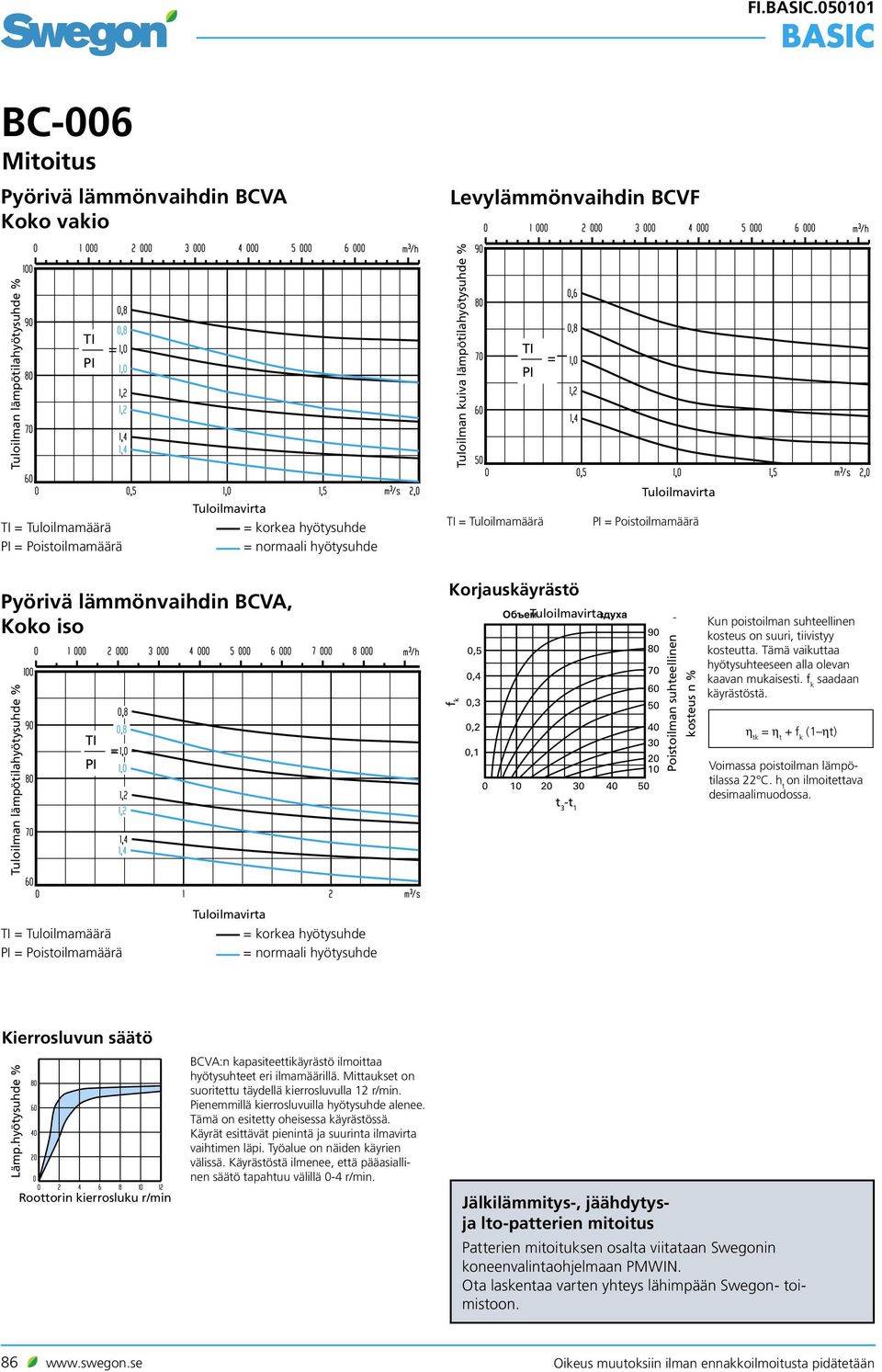

20 FI BC-006 Pyörivä lämmönvaihdin BCVA Koko vakio Levylämmönvaihdin BCVF Tuloilman lämpötilahyötysuhde % TI PI = Tuloilman kuiva lämpötilahyötysuhde % TI PI = TI = Tuloilmamäärä PI = Poistoilmamäärä Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde TI = Tuloilmamäärä Tuloilmavirta PI = Poistoilmamäärä Pyörivä lämmönvaihdin BCVA, Koko iso Tuloilman lämpötilahyötysuhde % TI PI = Korjauskäyrästö f k f k 0,5 0,4 0,3 Объем Tuloilmavirta приточн.воздуха , , t 3 t t3 -t 1 1 Отн.влажн. Poistoilman отработ.воздуха suhteellinen ϕ,% kosteus n % Kun poistoilman suhteellinen kosteus on suuri, tiivistyy kosteutta. Tämä vaikuttaa hyötysuhteeseen alla olevan kaavan mukaisesti. f k saadaan käyrästöstä. η tk = η t + f k (1 ηt) Voimassa poistoilman lämpötilassa 22 C. h t on ilmoitettava desimaalimuodossa. TI = Tuloilmamäärä PI = Poistoilmamäärä Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde Kierrosluvun säätö Lämp.hyötysuhde % Roottorin kierrosluku r/min BCVA:n kapasiteettikäyrästö ilmoittaa hyötysuhteet eri ilmamäärillä. Mittaukset on suoritettu täydellä kierrosluvulla 12 r/min. Pienemmillä kierrosluvuilla hyötysuhde alenee. Tämä on esitetty oheisessa käyrästössä. Käyrät esittävät pienintä ja suurinta ilmavirta vaihtimen läpi. Työalue on näiden käyrien välissä. Käyrästöstä ilmenee, että pääasiallinen säätö tapahtuu välillä 0-4 r/min. Jälkilämmitys-, jäähdytysja lto-patterien mitoitus Patterien mitoituksen osalta viitataan Swegonin koneenvalintaohjelmaan PMWIN. Ota laskentaa varten yhteys lähimpään Swegon- toimistoon. 86 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

21 FI Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 87

22 FI BC-009 Wing, BCRWD, BCRWR 5,5 kw 800x500 Kokonaispaineenlisäys *TM= taajuusmuuttaja 4,0 kw 3,7 kw - TM 3,0 kw 2,2 kw Ylemmässä käyrästössä on esitetty maksimikapasiteetti suorakäyttöiselle BCRWD-puhaltimelle. Äänitiedot ja kierrosluvut, ks. alempi käyrästö. 800x500 BCRWR, hihnakäyttö. Swegonin äänimittaukset tehdään ISO 5136 mukaisesti, joka on Euroopan eniten käytetty menetelmä. Muitakin äänimittausmenetelmiä on olemassa. Kokonaisäänentehotaso ulospuhalluskanavaan LW, tot voidaan lukea kustakin puhallinkäyrästöstä. Ääniteihin ja oktaavikaistoihin jakamisessa käytetään seuraavaa kaavaa: L W, ok = L W tot + K ok K ok saadaan taulukosta. Kokonaispaineenlisäys Korjauskerroin K ok eri ääniteille ja oktaavikaistoille Kierroslukualue Oktaavikaista nro / keskitaajuus Hz ÄÄNITIE r/m Ulospuhalluskanavaan > Imukanavaan > Koneen ympäristöön > Toimintaosa Ilmavirta L vaimennus oktaavikaistoittain toimintaosille Äänenvaimennin BCDA, lyhyt keski pitkä Suodatinosa BCFA, G4 Suodatinosa BCFB, G3 Suodatinosa BCFC, F5 Suodatinosa BCFC, F7 Suodatinosa BCFK, hiilisuodatin Lämmityspatteri BCLA Jäähd.patteri BCK, 3-5 putkiriviä Jäähd.patteri BCK, 6-10 putkiriviä Pisaranerotin Lämmönvaihdin BCVA Lämmönvaihdin BCVD Lämmönvaihdin BCVF Kostutin BCHA, 65 % Kostutin BCHA, 85 % Oktaavikaista, nro / keskitaajuus, Hz Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

23 FI BC-009 Wing, BCRWD, BCRWR BCRWD, suorakäyttö Min. suos. ja maks. puhallinnopeus: Maks. puhallinnopeus (r/m) Min. suos. puhallinnopeus (r/m) Moottorivaihtoehdot: Sisäänrakennetulla taajuusmuuttajalla Nimellisteho Virta Sulake Jännite Paino (kw) (A) (A) (V) (kg) 3,7 8,2 10 3x400 ± 10% 29 Ilman sisäänrakennettua taajuusmuuttajaa Nimellisteho Napaluku Virta Jännite Paino (kw) (A) (V) (kg) 2,2 4 7,72/4,44 3x230 /3x400Y 33 3,0 4 10,2/5,89 3x230 /3x400Y 45 4,0 4 13,7/7,85 3x230 /3x400Y 49 5,5 4 18,4/10,6 3x230 /3x400Y 66 4 BCRWR, hihnakäyttö Suurin suositeltu puhallinnopeus eri moottoritehoilla: Puhallintiedot: Moottoriteho (kw) peus (r/m) Maks. puhallinno- Maks. kierros- Hitausmom- Akselihalk. Min puhal. Moottori- Moottoriteho luku (r/m) entti, J (kg m 2 ) (mm) hihnapyörä (mm) koko (kw) 1, , , , , ,5-7,5 Moottori laskettu min. 10 % ylimitoitettuna. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 89

24 FI BC-009 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 1 1,3 1,6 1,9 2,2 2,5 2,8 Ilmavirta, m 3 /h Ilmanotto-osa BCUTOMHUSUTF Jäteilmahuuva Pelti BCSA Sekoitusosa BCB(A,B,C) Suodatinosa BCFA G4 (1) BCFB G3P (2) BCFC F F7 (4) F8 (4) BCFD G4+F5 (1) G4+F7 (1)(4) BCFK Hiilisuodatin (3) Lämmityspatteri Vesi BCLA Tehomuunnos Tehomuunnos El BCLD < 28kW < 51kW < 80kW Muut Jäähdytyspatteri Vesi BCKA Vakio 4-p p p p Suorahöyrystys BCKC Vakio 3-p p p p p Pisaranerotin BCXZ Vakio Kostutin BCHA 65% (5) % (5) Pisaranerotin BCHZ Äänenvaimennin BCDA Lyhyt Keski Pitkä Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

25 FI BC-009 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 1 1,3 1,6 1,9 2,2 2,5 2,8 Ilmavirta, m 3 /h Pyörivä lämmönvaihdin Turbo BCVA Vakio Korkea (250 mm) Vakio Normaali (200 mm) Iso Korkea (250 mm) Iso Normaali (200 mm) Levylämmönvaihdin Heat Plus BCVF Patterilämmönvaihdin BCEA Tuloilma Poistoilma BCVD Tuloilma 5p p p p BCVD Poistoilma 5p p p p Pisaranerotin BCVX Vakio (1) Ei voida ajaa yli 1,8 m 3 /s virtauksella suodatinluokka G4 säilyttäen. (2) Ei voida ajaa yli 2,5 m 3 /s virtauksella suodatinluokka G3 säilyttäen. (3) Maksimivirtaus 1,9 m 3 /s. (4) Ei voida ajaa yli 2,5 m 3 /s virtauksella suodatinluokka F7 tai F8 säilyttäen. (5) Kostutinta voidaan ajaa maks. 1,6 m 3 /s virtauksella ilman pisaranerotinta ja maks.1,8 m 3 /s virtauksella pisaranerottimen kanssa. Suodattimen suositeltu loppupainehäviö 60 Pa mitoitetulla painehäviöllä. BCFD:lle (hienosuodatin plus esisuodatin) loppupainehäviö on 90 Pa mitoitetulla painehäviöllä. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 91

26 FI BC-009 Pyörivä lämmönvaihdin BCVA Koko vakio Levylämmönvaihdin BCVF Tuloilman lämpötilahyötysuhde % TI PI = Tuloilman kuiva lämpötilahyötysuhde % TI PI = TI = Tuloilmamäärä PI = Poistoilmamäärä Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde TI = Tuloilmamäärä Tuloilmavirta PI = Poistoilmamäärä Pyörivä lämmönvaihdin BCVA, Koko iso Tuloilman lämpötilahyötysuhde % TI PI = Korjauskäyrästö f k f k 0,5 0,4 0,3 Объем Tuloilmavirta приточн.воздуха , , t 3 t t3 -t 1 1 Отн.влажн. Poistoilman отработ.воздуха suhteellinen ϕ,% kosteus n % Kun poistoilman suhteellinen kosteus on suuri, tiivistyy kosteutta. Tämä vaikuttaa hyötysuhteeseen alla olevan kaavan mukaisesti. f k saadaan käyrästöstä. η tk = η t + f k (1 ηt) Voimassa poistoilman lämpötilassa 22 C. h t on ilmoitettava desimaalimuodossa. TI = Tuloilmamäärä PI = Poistoilmamäärä Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde Kierrosluvun säätö Lämp.hyötysuhde % Roottorin kierrosluku r/min BCVA:n kapasiteettikäyrästö ilmoittaa hyötysuhteet eri ilmamäärillä. Mittaukset on suoritettu täydellä kierrosluvulla 12 r/min. Pienemmillä kierrosluvuilla hyötysuhde alenee. Tämä on esitetty oheisessa käyrästössä. Käyrät esittävät pienintä ja suurinta ilmavirta vaihtimen läpi. Työalue on näiden käyrien välissä. Käyrästöstä ilmenee, että pääasiallinen säätö tapahtuu välillä 0-4 r/min. Jälkilämmitys-, jäähdytysja lto-patterien mitoitus Patterien mitoituksen osalta viitataan Swegonin koneenvalintaohjelmaan PMWIN. Ota laskentaa varten yhteys lähimpään Swegon- toimistoon. 92 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

27 FI Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 93

28 FI BC-014 Wing, BCRWD, BCRWR Kokonaispaineenlisäys *TM= taajuusmuuttaja 7,5 kw 6,7 kw - TM 5,5 kw 5,0 kw - TM 4,0 kw 3,0 kw Ylemmässä käyrästössä on esitetty maksimikapasiteetti suorakäyttöiselle BCRWD-puhaltimelle. Äänitiedot ja kierrosluvut, ks. alempi käyrästö. 1000x x500 BCRWR, hihnakäyttö. Swegonin äänimittaukset tehdään ISO 5136 mukaisesti, joka on Euroopan eniten käytetty menetelmä. Muitakin äänimittausmenetelmiä on olemassa. Kokonaisäänentehotaso ulospuhalluskanavaan LW, tot voidaan lukea kustakin puhallinkäyrästöstä. Ääniteihin ja oktaavikaistoihin jakamisessa käytetään seuraavaa kaavaa: L W, ok = L W tot + K ok K ok saadaan taulukosta. Kokonaispaineenlisäys Korjauskerroin K ok eri ääniteille ja oktaavikaistoille Kierroslukualue Oktaavikaista nro / keskitaajuus Hz ÄÄNITIE r/m Ulospuhalluskanavaan > Imukanavaan > Koneen ympäristöön > Toimintaosa Ilmavirta L vaimennus oktaavikaistoittain toimintaosille Äänenvaimennin BCDA, lyhyt keski pitkä Suodatinosa BCFA, G4 Suodatinosa BCFB, G3 Suodatinosa BCFC, F5 Suodatinosa BCFC, F7 Suodatinosa BCFK, hiilisuodatin Lämmityspatteri BCLA Jäähd.patteri BCK, 3-5 putkiriviä Jäähd.patteri BCK, 6-10 putkiriviä Pisaranerotin Lämmönvaihdin BCVA Lämmönvaihdin BCVD Lämmönvaihdin BCVF Kostutin BCHA, 65 % Kostutin BCHA, 85 % Oktaavikaista, nro / keskitaajuus, Hz Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

29 FI BC-014 Wing, BCRWD, BCRWR BCRWD, suorakäyttö Min. suos. ja maks. puhallinnopeus: Maks. puhallinnopeus (r/m) Min. suos. puhallinnopeus (r/m) Moottorivaihtoehdot: Sisäänrakennetulla taajuusmuuttajalla Nimellisteho Virta Sulake Jännite Paino (kw) (A) (A) (V) (kg) 5,0 10,7 16 3x400 ± 10% 38 6,7 13,5 16 3x400 ± 10% 53 Ilman sisäänrakennettua taajuusmuuttajaa Nimellisteho Napaluku Virta Jännite Paino (kw) (A) (V) (kg) 3,0 4 10,2/5,89 3x230 /3x400Y 45 4,0 4 13,7/7,85 3x230 /3x400Y 49 5,5 4 18,4/10,6 3x230 /3x400Y 66 7,5 4 24,2/13,9 3x230 /3x400Y 76 4 BCRWR, hihnakäyttö Suurin suositeltu puhallinnopeus eri moottoritehoilla: Puhallintiedot: Moottoriteho (kw) peus (r/m) Maks. puhallinno- Maks. kierros- Hitausmom- Akselihalk. Min puhal. Moottori- Moottoriteho luku (r/m) entti, J (kg m 2 ) (mm) hihnapyörä (mm) koko (kw) 2, , , , , ,2-9,2 Moottori laskettu min. 10 % ylimitoitettuna. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 95

30 FI BC-014 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 1,4 1,8 2,1 2,6 3,0 3,4 3,8 Ilmavirta, m 3 /h Ilmanotto-osa BCUTOMHUSUTF Jäteilmahuuva Pelti BCSA Sekoitusosa BCB(A,B,C) Suodatinosa BCFA G4 (1) BCFB G3P (2) BCFC F F7 (4) F8 (4) BCFD G4+F5 (1) G4+F7 (1)(4) BCFK Hiilisuodatin (3) Lämmityspatteri Vesi BCLA Tehomuunnos Tehomuunnos El BCLD < 43kW < 79kW < 124kW Muut Jäähdytyspatteri Vesi BCKA Vakio 4-p var p var p p p Suorahöyrystys BCKC Vakio 3-p p p p p Pisaranerotin BCXZ Vakio Kostutin BCHA 65% (2) % (2) Pisaranerotin BCHZ Äänenvaimennin BCDA Lyhyt Keski Pitkä Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

31 FI BC-014 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 1,4 1,8 2,1 2,6 3,0 3,4 3,8 Ilmavirta, m 3 /h Pyörivä lämmönvaihdin Turbo BCVA Vakio Korkea (250 mm) Vakio Normaali (200 mm) Iso Korkea (250 mm) Iso Normaali (200 mm) Levylämmönvaihdin Heat Plus BCVF Patterilämmönvaihdin BCEA Tuloilma Poistoilma BCVD Tuloilma 5p p p p BCVD Poistoilma 5p p p p Pisaranerotin BCVX Vakio (1) Ei voida ajaa yli 2,3 m 3 /s virtauksella suodatinluokka G4 säilyttäen. (2) Ei voida ajaa yli 3,4 m 3 /s virtauksella suodatinluokka G3 säilyttäen. (3) Maksimivirtaus 2,6 m 3 /s. (4) Ei voida ajaa yli 3,3 m 3 /s virtauksella suodatinluokka F7 tai F8 säilyttäen. (5) Kostutinta voidaan ajaa maks. 2,7 m 3 /s virtauksella ilman pisaranerotinta ja maks.3,1 m 3 /s virtauksella pisaranerottimen kanssa. Suodattimen suositeltu loppupainehäviö 60 Pa mitoitetulla painehäviöllä. BCFD:lle (hienosuodatin plus esisuodatin) loppupainehäviö on 90 Pa mitoitetulla painehäviöllä. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 97

32 FI BC-014 Pyörivä lämmönvaihdin BCVA Koko vakio Levylämmönvaihdin BCVF Tuloilman lämpötilahyötysuhde % TI PI = Tuloilman kuiva lämpötilahyötysuhde % TI PI = TI = Tuloilmamäärä PI = Poistoilmamäärä Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde TI = Tuloilmamäärä Tuloilmavirta PI = Poistoilmamäärä Pyörivä lämmönvaihdin BCVA, Koko iso Tuloilman lämpötilahyötysuhde % TI PI = Korjauskäyrästö f k f k 0,5 0,4 0,3 Объем Tuloilmavirta приточн.воздуха , , t 3 t t3 -t 1 1 Отн.влажн. Poistoilman отработ.воздуха suhteellinen ϕ,% kosteus n % Kun poistoilman suhteellinen kosteus on suuri, tiivistyy kosteutta. Tämä vaikuttaa hyötysuhteeseen alla olevan kaavan mukaisesti. f k saadaan käyrästöstä. η tk = η t + f k (1 ηt) Voimassa poistoilman lämpötilassa 22 C. h t on ilmoitettava desimaalimuodossa. TI = Tuloilmamäärä PI = Poistoilmamäärä Tuloilmavirta = korkea hyötysuhde = normaali hyötysuhde Kierrosluvun säätö Lämp.hyötysuhde % Roottorin kierrosluku r/min BCVA:n kapasiteettikäyrästö ilmoittaa hyötysuhteet eri ilmamäärillä. Mittaukset on suoritettu täydellä kierrosluvulla 12 r/min. Pienemmillä kierrosluvuilla hyötysuhde alenee. Tämä on esitetty oheisessa käyrästössä. Käyrät esittävät pienintä ja suurinta ilmavirta vaihtimen läpi. Työalue on näiden käyrien välissä. Käyrästöstä ilmenee, että pääasiallinen säätö tapahtuu välillä 0-4 r/min. Jälkilämmitys-, jäähdytysja lto-patterien mitoitus Patterien mitoituksen osalta viitataan Swegonin koneenvalintaohjelmaan PMWIN. Ota laskentaa varten yhteys lähimpään Swegon- toimistoon. 98 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

33 FI BC-020 Puhallin Twinner, BCRT Kokonaispaineenlisäys Suurin suositeltu puhallinnopeus eri moottoritehoilla: Moottoriteho (kw) peus (r/m) Maks. puhallinno- 2, , , , Puhallintiedot: Ilmavirta Maks. kierros- Hitausmom- Akselihalk. Min puhal. Moottori- Moottoriteho BCRT luku (r/m) entti, J (kg m 2 ) (mm) hihnapyörä (mm) koko (kw) , ,2-18,5 4 Swegonin äänimittaukset tehdään ISO 5136 mukaisesti, joka on Euroopan eniten käytetty menetelmä. Muitakin äänimittausmenetelmiä on olemassa. Kokonaisäänentehotaso ulospuhalluskanavaan L W, tot voidaan lukea kustakin puhallinkäyrästöstä. Ääniteihin ja oktaavikaistoihin jakamisessa käytetään seuraavaa kaavaa: L vaimennus oktaavikaistoittain toimintaosille L W, ok = L W tot + K ok K ok saadaan taulukosta. Korjauskerroin K ok eri ääniteille ja oktaavikaistoille Kierroslukualue Oktaavikaista nro / keskitaajuus Hz ÄÄNITIE r/m Ulospuhalluskanavaan > Imukanavaan > Koneen ympäristöön > Toimintaosa Äänenvaimennin BCDA, lyhyt keski pitkä Suodatinosa BCFA, G4 Suodatinosa BCFB, G3 Suodatinosa BCFC, F5 Suodatinosa BCFC, F7 Suodatinosa BCFK, hiilisuodatin Lämmityspatteri BCLA Jäähd.patteri BCK, 3-5 putkiriviä Jäähd.patteri BCK, 6-10 putkiriviä Pisaranerotin Lämmönvaihdin BCVA Lämmönvaihdin BCVD Lämmönvaihdin BCVF Kostutin BCHA, 65 % Kostutin BCHA, 85 % Oktaavikaista, nro / keskitaajuus, Hz Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 99

34 FI BC-020 Wing, BCRWD, BCRWR 11,0 kw 1200x600 Kokonaispaineenlisäys *TM= taajuusmuuttaja 9,2 kw - TM 7,5 kw 6,7 kw - TM 5,5 kw 4,0 kw Ylemmässä käyrästössä on esitetty maksimikapasiteetti suorakäyttöiselle BCRWD-puhaltimelle. Äänitiedot ja kierrosluvut, ks. alempi käyrästö. 1200x600 BCRWR, hihnakäyttö. Swegonin äänimittaukset tehdään ISO 5136 mukaisesti, joka on Euroopan eniten käytetty menetelmä. Muitakin äänimittausmenetelmiä on olemassa. Kokonaisäänentehotaso ulospuhalluskanavaan LW, tot voidaan lukea kustakin puhallinkäyrästöstä. Ääniteihin ja oktaavikaistoihin jakamisessa käytetään seuraavaa kaavaa: L W, ok = L W tot + K ok K ok saadaan taulukosta. Kokonaispaineenlisäys Korjauskerroin K ok eri ääniteille ja oktaavikaistoille Oktaavikaista nro / keskitaajuus Hz ÄÄNITIE Ulospuhalluskanavaan Imukanavaan Koneen ympäristöön Ilmavirta L vaimennus oktaavikaistoittain toimintaosille Toimintaosa Äänenvaimennin BCDA, lyhyt keski pitkä Suodatinosa BCFA, G4 Suodatinosa BCFB, G3 Suodatinosa BCFC, F5 Suodatinosa BCFC, F7 Suodatinosa BCFK, hiilisuodatin Lämmityspatteri BCLA Jäähd.patteri BCK, 3-5 putkiriviä Jäähd.patteri BCK, 6-10 putkiriviä Pisaranerotin Lämmönvaihdin BCVA Lämmönvaihdin BCVD Lämmönvaihdin BCVF Kostutin BCHA, 65 % Kostutin BCHA, 85 % Oktaavikaista, nro / keskitaajuus, Hz Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

35 FI BC-020 Wing, BCRWD, BCRWR BCRWD, suorakäyttö Min. suos. ja maks. puhallinnopeus: Maks. puhallinnopeus (r/m) Min. suos. puhallinnopeus (r/m) Moottorivaihtoehdot: Sisäänrakennetulla taajuusmuuttajalla Nimellisteho Virta Sulake Jännite Paino (kw) (A) (A) (V) (kg) 6,7 13,5 16 3x400 ± 10% 53 9,2 18,5 20 3x400 ± 10% 71 Ilman sisäänrakennettua taajuusmuuttajaa Nimellisteho Napaluku Virta Jännite Paino (kw) (A) (V) (kg) 4,0 6 15,1/8,71 3x230 /3x400Y 68 5,5 4 18,4/10,6 3x230 /3x400Y 66 7,5 4 24,2/13,9 3x230 /3x400Y 76 11,0 4 36,4/21 3x230 /3x400Y BCRWR, hihnakäyttö Suurin suositeltu puhallinnopeus eri moottoritehoilla: Puhallintiedot: Moottoriteho (kw) peus (r/m) Maks. puhallinno- Maks. kierros- Hitausmom- Akselihalk. Min puhal. Moottori- Moottoriteho luku (r/m) entti, J (kg m 2 ) (mm) hihnapyörä (mm) koko (kw) , , , , M 4-11 Moottori laskettu min. 10 % ylimitoitettuna. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 101

36 FI BC-020 Painehäviö toimintaosat, Pa Ilmavirta, m 3 /s 2,5 3 3,5 4 4,5 5 5,5 Ilmavirta, m 3 /h Ilmanotto-osa BCUTOMHUSUTF Jäteilmahuuva Pelti BCSA Sekoitusosa BCB(A,B,C) Suodatinosa BCFA G4 (1) BCFB G3P BCFC F F7 (3) F8 (3) BCFD G4+F5 (1) G4+F7 (1)(3) BCFK Hiilisuodatin (2) Lämmityspatteri Vesi BCLA Tehomuunnos Tehomuunnos El BCLD < 55kW < 101kW < 159kW Muut Jäähdytyspatteri Vesi BCKA Vakio 4-p, var p, var p p p Suorahöyrystys BCKC Vakio 3-p p p p p Pisaranerotin BCXZ Vakio Kostutin BCHA 65% (4) % (4) Pisaranerotin BCHZ Äänenvaimennin BCDA Lyhyt Keski Pitkä Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään
