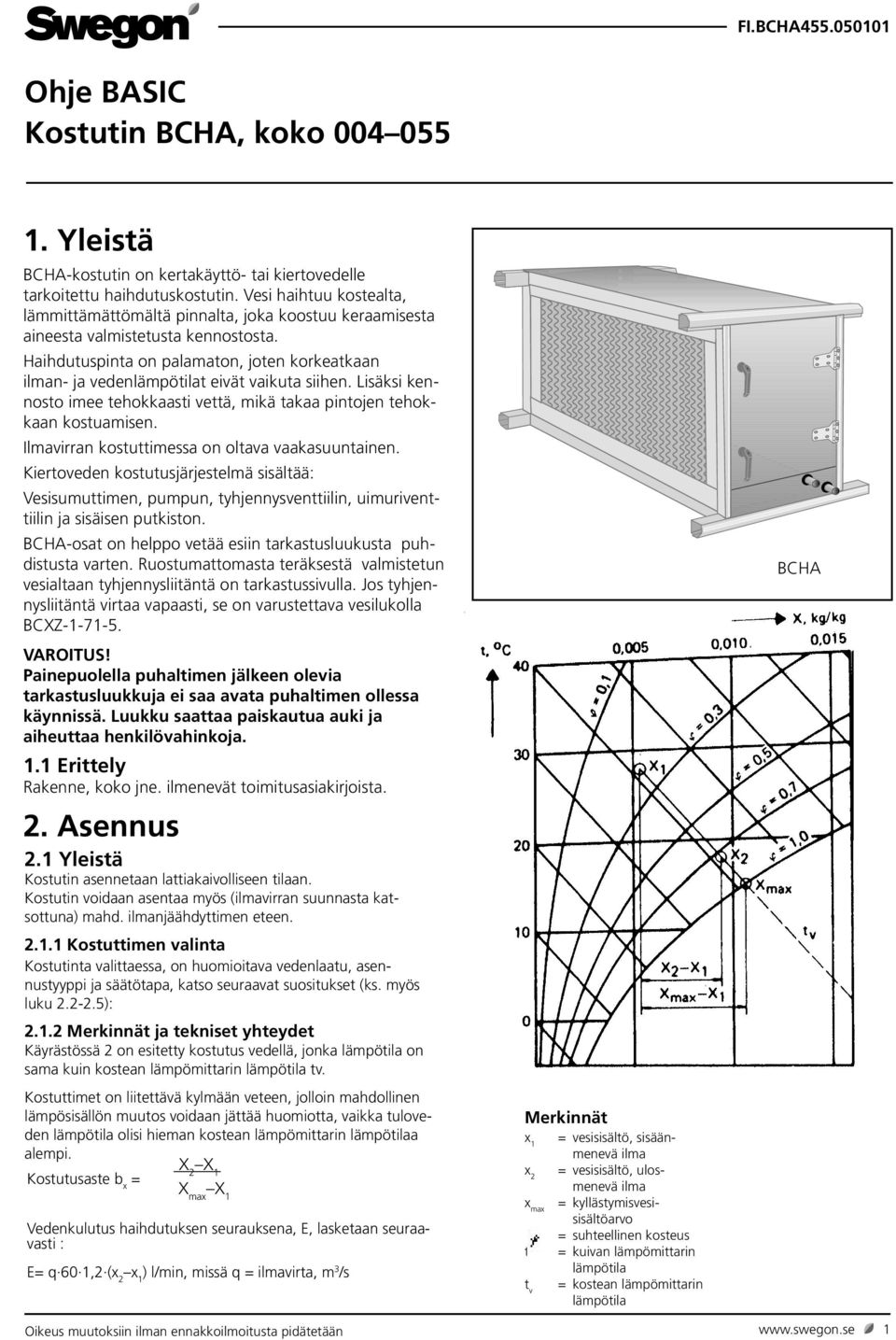

1 Ohje BASIC Kostutin BCHA, koko Yleistä BCHA-kostutin on kertakäyttö- tai kiertovedelle tarkoitettu haihdutuskostutin. Vesi haihtuu kostealta, lämmittämättömältä pinnalta, joka koostuu keraamisesta aineesta valmistetusta kennostosta. Haihdutuspinta on palamaton, joten korkeatkaan ilman- ja vedenlämpötilat eivät vaikuta siihen. Lisäksi kennosto imee tehokkaasti vettä, mikä takaa pintojen tehokkaan kostuamisen. Ilmavirran kostuttimessa on oltava vaakasuuntainen. Kiertoveden kostutusjärjestelmä sisältää: Vesisumuttimen, pumpun, tyhjennysventtiilin, uimuriventtiilin ja sisäisen putkiston. BCHA-osat on helppo vetää esiin tarkastusluukusta puhdistusta varten. Ruostumattomasta teräksestä valmistetun vesialtaan tyhjennysliitäntä on tarkastussivulla. Jos tyhjennysliitäntä virtaa vapaasti, se on varustettava vesilukolla BCXZ VAROITUS! Painepuolella puhaltimen jälkeen olevia tarkastusluukkuja ei saa avata puhaltimen ollessa käynnissä. Luukku saattaa paiskautua auki ja aiheuttaa henkilövahinkoja. 1.1 Erittely Rakenne, koko jne. ilmenevät toimitusasiakirjoista. 2. Asennus 2.1 Yleistä Kostutin asennetaan lattiakaivolliseen tilaan. Kostutin voidaan asentaa myös (ilmavirran suunnasta katsottuna) mahd. ilmanjäähdyttimen eteen Kostuttimen valinta Kostutinta valittaessa, on huomioitava vedenlaatu, asennustyyppi ja säätötapa, katso seuraavat suositukset (ks. myös luku ): Merkinnät ja tekniset yhteydet Käyrästössä 2 on esitetty kostutus vedellä, jonka lämpötila on sama kuin kostean lämpömittarin lämpötila tv. Kostuttimet on liitettävä kylmään veteen, jolloin mahdollinen lämpösisällön muutos voidaan jättää huomiotta, vaikka tuloveden lämpötila olisi hieman kostean lämpömittarin lämpötilaa alempi. X 2 X 1 Kostutusaste b x = X max X 1 Vedenkulutus haihdutuksen seurauksena, E, lasketaan seuraavasti : E= q 60 1,2 (x 2 x 1 ) l/min, missä q = ilmavirta, m 3 /s Merkinnät x 1 = vesisisältö, sisäänmenevä ilma x 2 = vesisisältö, ulosmenevä ilma x max = kyllästymisvesisisältöarvo = suhteellinen kosteus t = kuivan lämpömittarin lämpötila t v = kostean lämpömittarin lämpötila BCHA Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 1

Haihdutuspinta on palamaton, joten korkeatkaan ilman- ja vedenlämpötilat eivät vaikuta siihen. Lisäksi kennosto imee tehokkaasti vettä, mikä takaa pintojen tehokkaan kostuamisen.

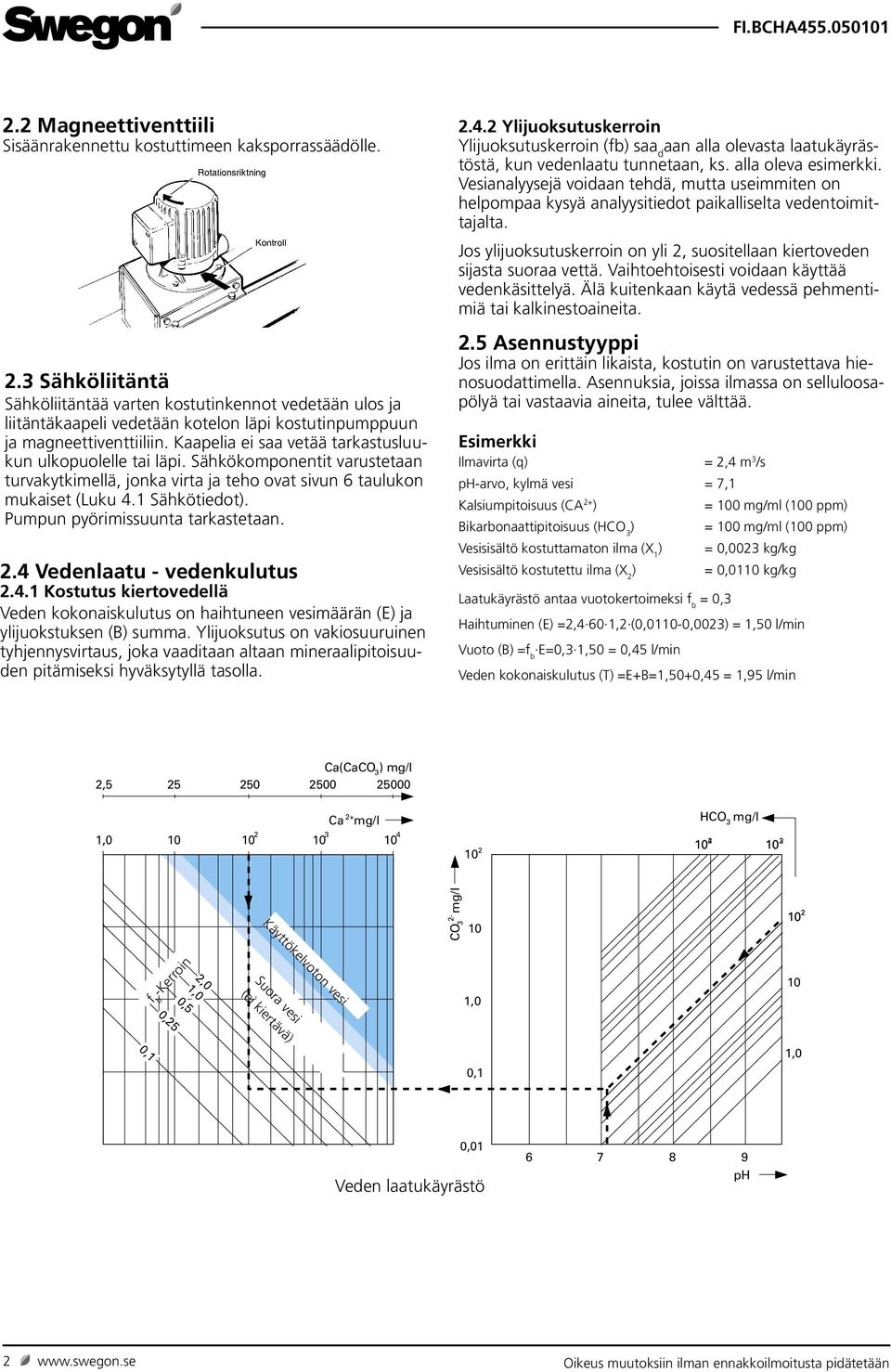

2 2.2 Magneettiventtiili Sisäänrakennettu kostuttimeen kaksporrassäädölle. 2.3 Sähköliitäntä Sähköliitäntää varten kostutinkennot vedetään ulos ja liitäntäkaapeli vedetään kotelon läpi kostutinpumppuun ja magneettiventtiiliin. Kaapelia ei saa vetää tarkastusluukun ulkopuolelle tai läpi. Sähkökomponentit varustetaan turvakytkimellä, jonka virta ja teho ovat sivun 6 taulukon mukaiset (Luku 4.1 Sähkötiedot). Pumpun pyörimissuunta tarkastetaan. 2.4 Vedenlaatu - vedenkulutus Kostutus kiertovedellä Veden kokonaiskulutus on haihtuneen vesimäärän (E) ja ylijuokstuksen (B) summa. Ylijuoksutus on vakiosuuruinen tyhjennysvirtaus, joka vaaditaan altaan mineraalipitoisuuden pitämiseksi hyväksytyllä tasolla Ylijuoksutuskerroin Ylijuoksutuskerroin (fb) saa d aan alla olevasta laatukäyrästöstä, kun vedenlaatu tunnetaan, ks. alla oleva esimerkki. Vesianalyysejä voidaan tehdä, mutta useimmiten on helpompaa kysyä analyysitiedot paikalliselta vedentoimittajalta. Jos ylijuoksutuskerroin on yli 2, suositellaan kiertoveden sijasta suoraa vettä. Vaihtoehtoisesti voidaan käyttää vedenkäsittelyä. Älä kuitenkaan käytä vedessä pehmentimiä tai kalkinestoaineita. 2.5 Asennustyyppi Jos ilma on erittäin likaista, kostutin on varustettava hienosuodattimella. Asennuksia, joissa ilmassa on selluloosapölyä tai vastaavia aineita, tulee välttää. Esimerkki Ilmavirta (q) = 2,4 m 3 /s ph-arvo, kylmä vesi = 7,1 Kalsiumpitoisuus (CA 2+ ) Bikarbonaattipitoisuus (HCO 3 ) Vesisisältö kostuttamaton ilma (X 1 ) Vesisisältö kostutettu ilma (X 2 ) Laatukäyrästö antaa vuotokertoimeksi f b = 0,3 = 100 mg/ml (100 ppm) = 100 mg/ml (100 ppm) = 0,0023 kg/kg = 0,0110 kg/kg Haihtuminen (E) =2,4 60 1,2 (0,0110-0,0023) = 1,50 l/min Vuoto (B) =f b E=0,3 1,50 = 0,45 l/min Veden kokonaiskulutus (T) =E+B=1,50+0,45 = 1,95 l/min Ca(CaCO 3) mg/l 2, Ca mg/l , HCO mg/l CO mg/l Käyttökelvoton vesi 2,0 1,0 0,5 0,25 f b -Kerroin 1,0 10 Suora vesi (ei kiertävä) 1,0 0,01 Veden laatukäyrästö ph 2 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

Kaapelia ei saa vetää tarkastusluukun ulkopuolelle tai läpi. Sähkökomponentit varustetaan turvakytkimellä, jonka virta ja teho ovat sivun 6 taulukon mukaiset (Luku 4.1 Sähkötiedot).

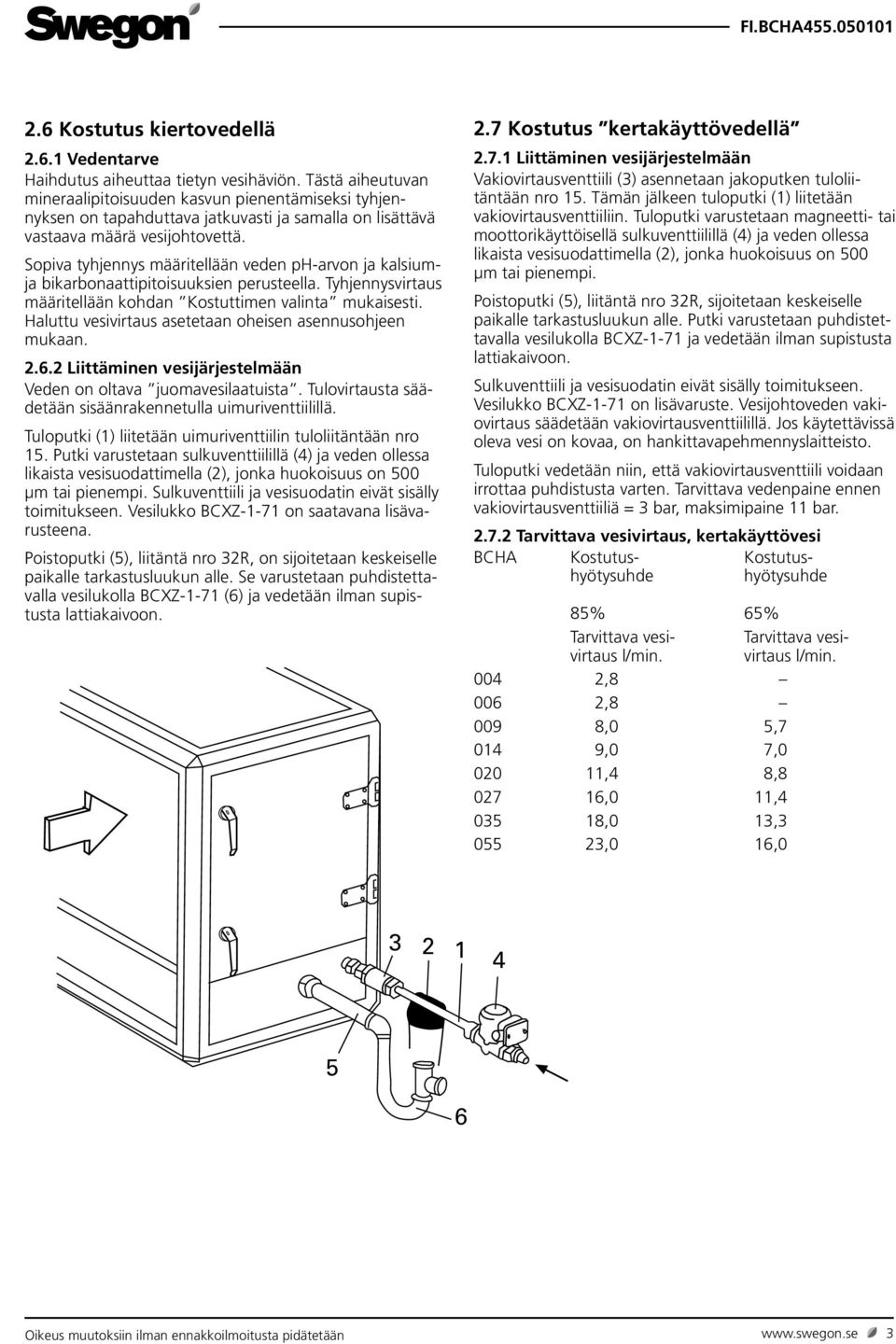

3 2.6 Kostutus kiertovedellä Vedentarve Haihdutus aiheuttaa tietyn vesihäviön. Tästä aiheutuvan mineraalipitoisuuden kasvun pienentämiseksi tyhjennyksen on tapahduttava jatkuvasti ja samalla on lisättävä vastaava määrä vesijohtovettä. Sopiva tyhjennys määritellään veden ph-arvon ja kalsiumja bikarbonaattipitoisuuksien perusteella. Tyhjennysvirtaus määritellään kohdan Kostuttimen valinta mukaisesti. Haluttu vesivirtaus asetetaan oheisen asennusohjeen mukaan Liittäminen vesijärjestelmään Veden on oltava juomavesilaatuista. Tulovirtausta säädetään sisäänrakennetulla uimuriventtiilillä. Tuloputki (1) liitetään uimuriventtiilin tuloliitäntään nro 15. Putki varustetaan sulkuventtiilillä (4) ja veden ollessa likaista vesisuodattimella (2), jonka huokoisuus on 500 µm tai pienempi. Sulkuventtiili ja vesisuodatin eivät sisälly toimitukseen. Vesilukko BCXZ-1-71 on saatavana lisävarusteena. Poistoputki (5), liitäntä nro 32R, on sijoitetaan keskeiselle paikalle tarkastusluukun alle. Se varustetaan puhdistettavalla vesilukolla BCXZ-1-71 (6) ja vedetään ilman supistusta lattiakaivoon. 2.7 Kostutus kertakäyttövedellä Liittäminen vesijärjestelmään Vakiovirtausventtiili (3) asennetaan jakoputken tuloliitäntään nro 15. Tämän jälkeen tuloputki (1) liitetään vakiovirtausventtiiliin. Tuloputki varustetaan magneetti- tai moottorikäyttöisellä sulkuventtiilillä (4) ja veden ollessa likaista vesisuodattimella (2), jonka huokoisuus on 500 µm tai pienempi. Poistoputki (5), liitäntä nro 32R, sijoitetaan keskeiselle paikalle tarkastusluukun alle. Putki varustetaan puhdistettavalla vesilukolla BCXZ-1-71 ja vedetään ilman supistusta lattiakaivoon. Sulkuventtiili ja vesisuodatin eivät sisälly toimitukseen. Vesilukko BCXZ-1-71 on lisävaruste. Vesijohtoveden vakiovirtaus säädetään vakiovirtausventtiilillä. Jos käytettävissä oleva vesi on kovaa, on hankittavapehmennyslaitteisto. Tuloputki vedetään niin, että vakiovirtausventtiili voidaan irrottaa puhdistusta varten. Tarvittava vedenpaine ennen vakiovirtausventtiiliä = 3 bar, maksimipaine 11 bar Tarvittava vesivirtaus, kertakäyttövesi BCHA Kostutus- Kostutushyötysuhde hyötysuhde 85% 65% Tarvittava vesi- Tarvittava vesivirtaus l/min. virtaus l/min , , ,0 5, ,0 7, ,4 8, ,0 11, ,0 13, ,0 16, Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 3

Sopiva tyhjennys määritellään veden ph-arvon ja kalsiumja bikarbonaattipitoisuuksien perusteella. Tyhjennysvirtaus määritellään kohdan Kostuttimen valinta mukaisesti.

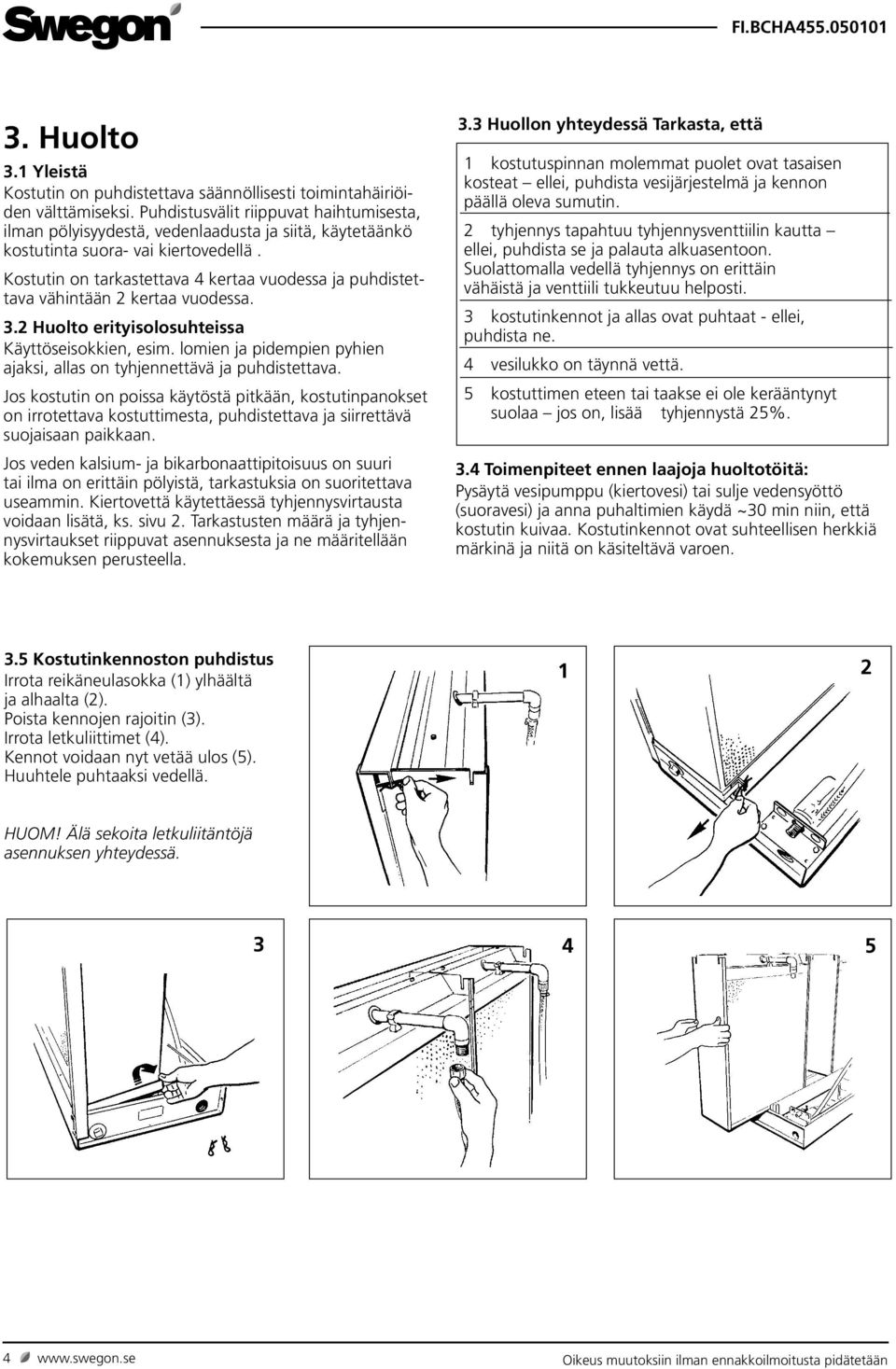

4 3. Huolto 3.1 Yleistä Kostutin on puhdistettava säännöllisesti toimintahäiriöiden välttämiseksi. Puhdistusvälit riippuvat haihtumisesta, ilman pölyisyydestä, vedenlaadusta ja siitä, käytetäänkö kostutinta suora- vai kiertovedellä. Kostutin on tarkastettava 4 kertaa vuodessa ja puhdistettava vähintään 2 kertaa vuodessa. 3.2 Huolto erityisolosuhteissa Käyttöseisokkien, esim. lomien ja pidempien pyhien ajaksi, allas on tyhjennettävä ja puhdistettava. Jos kostutin on poissa käytöstä pitkään, kostutinpanokset on irrotettava kostuttimesta, puhdistettava ja siirrettävä suojaisaan paikkaan. Jos veden kalsiumja bikarbonaattipitoisuus on suuri tai ilma on erittäin pölyistä, tarkastuksia on suoritettava useammin. Kiertovettä käytettäessä tyhjennysvirtausta voidaan lisätä, ks. sivu 2. Tarkastusten määrä ja tyhjennysvirtaukset riippuvat asennuksesta ja ne määritellään kokemuksen perusteella. 3.3 Huollon yhteydessä Tarkasta, että 1 kostutuspinnan molemmat puolet ovat tasaisen kosteat ellei, puhdista vesijärjestelmä ja kennon päällä oleva sumutin. 2 tyhjennys tapahtuu tyhjennysventtiilin kautta ellei, puhdista se ja palauta alkuasentoon. Suolattomalla vedellä tyhjennys on erittäin vähäistä ja venttiili tukkeutuu helposti. 3 kostutinkennot ja allas ovat puhtaat - ellei, puhdista ne. 4 vesilukko on täynnä vettä. 5 kostuttimen eteen tai taakse ei ole kerääntynyt suolaa jos on, lisää tyhjennystä 25%. 3.4 Toimenpiteet ennen laajoja huoltotöitä: Pysäytä vesipumppu (kiertovesi) tai sulje vedensyöttö (suoravesi) ja anna puhaltimien käydä ~30 min niin, että kostutin kuivaa. Kostutinkennot ovat suhteellisen herkkiä märkinä ja niitä on käsiteltävä varoen. 3.5 Kostutinkennoston puhdistus Irrota reikäneulasokka (1) ylhäältä ja alhaalta (2). Poista kennojen rajoitin (3). Irrota letkuliittimet (4). Kennot voidaan nyt vetää ulos (5). Huuhtele puhtaaksi vedellä. 1 2 HUOM! Älä sekoita letkuliitäntöjä asennuksen yhteydessä Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

Kostutin on tarkastettava 4 kertaa vuodessa ja puhdistettava vähintään 2 kertaa vuodessa. 3.2 Huolto erityisolosuhteissa Käyttöseisokkien, esim.

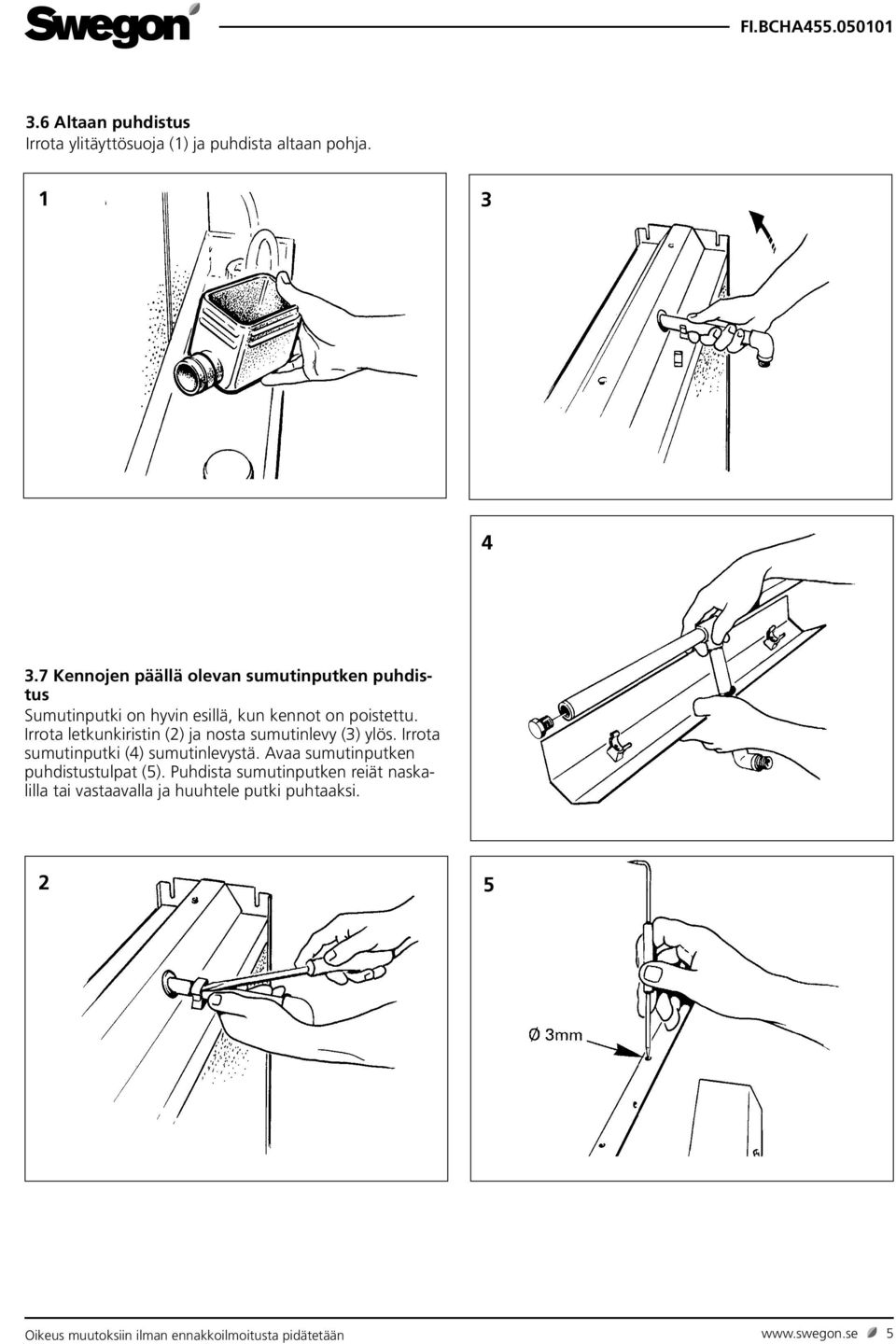

5 3.6 Altaan puhdistus Irrota ylitäyttösuoja (1) ja puhdista altaan pohja Kennojen päällä olevan sumutinputken puhdistus Sumutinputki on hyvin esillä, kun kennot on poistettu. Irrota letkunkiristin (2) ja nosta sumutinlevy (3) ylös. Irrota sumutinputki (4) sumutinlevystä. Avaa sumutinputken puhdistustulpat (5). Puhdista sumutinputken reiät naskalilla tai vastaavalla ja huuhtele putki puhtaaksi. 2 5 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 5

Irrota letkunkiristin (2) ja nosta sumutinlevy (3) ylös. Irrota sumutinputki (4) sumutinlevystä.

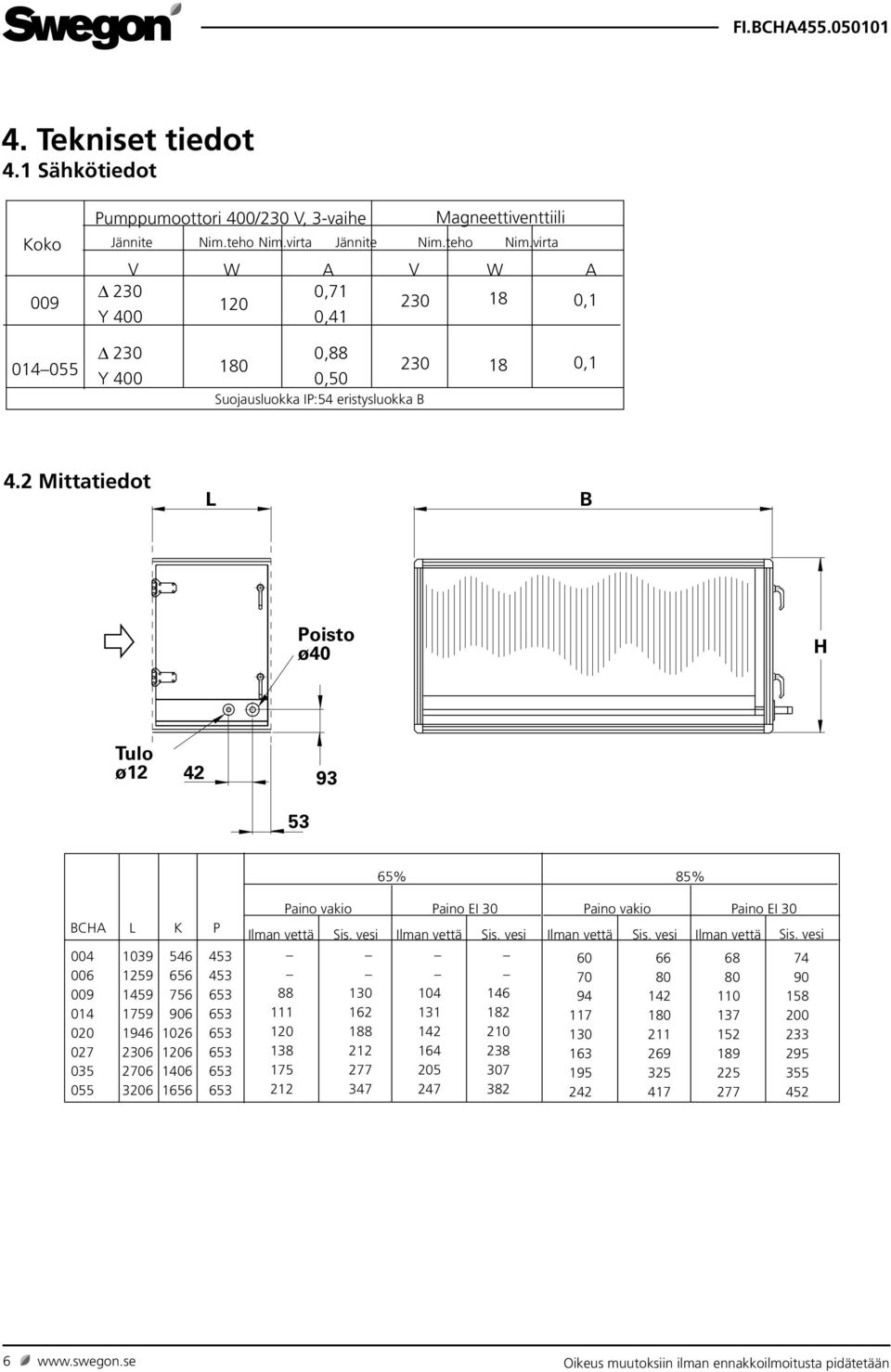

6 4. Tekniset tiedot 4.1 Sähkötiedot Koko 009 Pumppumoottori 400/230 V, 3-vaihe Magneettiventtiili Jännite Nim.teho Nim.virta Jännite Nim.teho Nim.virta V W A V W 230 0, Y 400 0,41 A Y 400 0, ,50 Suojausluokka IP:54 eristysluokka B Mittatiedot L B Poisto ø40 H Tulo ø % 85% BCHA L K P Paino vakio Paino EI 30 Ilman vettä Sis. vesi Ilman vettä Sis. vesi Paino vakio Paino EI 30 Ilman vettä Sis. vesi Ilman vettä Sis. vesi Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

2 Mittatiedot L B Poisto ø40 H Tulo ø12 42 93 53 65% 85% BCHA L K P 004 1039 546 453 006 1259 656 453 009 1459 756 653 014 1759 906 653 020 1946 1026 653 027 2306 1206 653 035 2706 1406 653 055 3206
