1 STEF JA STOF 1-vaihemoottorilla varustetut huippuimurit

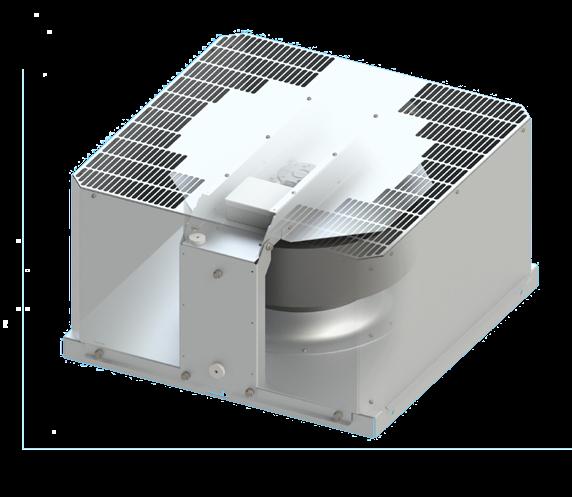

2 2 STEF, STOF 1 ~ Huippuimurit - tekniset tiedot ROOFMASTER STEF 1~ Yleistä 4 kokoa, STEF-225, STEF-310, STEF-355 ja STEF-400 Maksimi-ilmavirta 1,1 m 3 /s Maksimipaineenkorotus 400 Pa Puhaltimen vaippa äänieristetty Hiljainen Korkea hyötysuhde Täyttää ErP direktiivin vaatimukset Ilmavirran mittausmahdollisuus (FLOW) Poistoilman maksimilämpötila +60 C Materiaali ja rakenne Puhaltimen vaippa on maalipinnoitettua sinkittyä teräslevyä tai AluZink-pinnoitettua teräslevyä. Vaipan pintakäsittely vastaa ympäristö rasitusluokkaa C4 (ankara). Ilman puhallussuunta on ylöspäin ja kallistettava puhallinosa vaippoineen on helppo avata huoltoa ja kanaviston puhdistusta varten. Moottori ja siipipyörä Puhallin on varustettu 1-vaiheisella AC-ulkoroottorimoottorilla bimetallikytkimin. Moottorien suojausluokka on IP 44 (koko STEF-400 IP 54). Siipipyörässä on taaksepäin kaartuvat siivet, ja se on valmistettu muovista. Ilmavirran mittaus Vakiorakenteinen STEF-huippuimuri toimitetaan ilmavirran mittauksella FLOW (Huom! Tilattava kuitenkin erikseen), jonka mittaustarkkuus on +-10 %. Tarpeenmukainen ilmanvaihto 1-vaihemoottorilla varustetun STEF-huippuimurin pyörimisnopeutta voidaan säätää lisätarvikkeena saatavalla muuntajalla.

3 Huippuimurit - tekniset tiedot STEF, STOF 1 ~ 3 KÄYTETYT MERKINNÄT ❷ ❸ ❹ ❶ 1 Puhallinkäyrästössä käytetyt merkinnät Q v = ilmavirta 2 Δp s = staattinen paineenkorotus 3 = puhaltimen kokonaishyötysuhde (puhallin, moottori ja säädin) maksimipyörimisnopeudella 4 L wa = A-painotettu äänen kokonaisteho ympäristöön db(a) Muut merkinnät L wokt = Äänen tehotaso oktaavikaistoittain (ilman A-painotusta) K okt = Korjauskerroin kokonaisäänitehotason jakamiseksi eri oktaavikaistoille db. ΔL = Etäisyysvaimennus (annetut vaimennusarvot laskettu pistemäiselle äänilähteelle puoliavaruuteen) db.

4 4 STEF, STOF 1 ~ Huippuimurit - tekniset tiedot Yleiskäyrästö Paine (Pa) Ilmavirta m 3 /s Pikavalintataulukko Ilmavirta m 3 /s staattisen paineen funktiona Paine (Pa) STEF-225-VAC-11 c-0 0,29 0,276 0,26 0,244 0,226 0,205 0,181 0,151 0,102 STEF-310-VAC-11 c-0 0,45 0,421 0,34 0,3 0,2 STEF-355-VAC-11 c-0 0,728 0,68 0,626 0,562 0,485 0,385 0,211 STEF-400-VAC-11 c-0 1,105 1,058 1,002 0,94 0,867 0,78 0,68 0,52 0,157 Ilmavirta m 3 /s

5 Huippuimurit - tekniset tiedot STEF, STOF 1 ~ 5 STEF-225 Äänitiedot Äänitie Pyörimisnopeusalue Korjauskerroin Kokt (db) Oktaavikaista, keskitaajuus (Hz) Ympäristöön Ympäristöön Kanavaan Kanavaan STEF-225-VAC-11C-0 Huippuimurin A-painotettu äänen kokonaistehotaso ympäristöön, L wa, saadaan puhallinkäyrästöstä. Korjauskertoimet oktaavikaistoittain luetaan yllä olevasta taulukosta. Äänen tehotaso kanavaan tai ympäristöön oktaavikaistoittain (ilman A-painotusta) lasketaan alla olevan kaavan mukaan. L wokt + K okt Äänenpainetaso ja etäisyysvaimennus Etäisyys L (m) Vaimennus ΔL (db) naisäänenpainetaso ympäristöön voidaan arvioida eri etäisyyksille alla olevan kaavan mukaan. 505 L pa - ΔL Moottoritiedot Moottori 1 x 230 V, 50 Hz 500 Paino 24 kg 465 Tyyppi STEF-225-VAC kierrosluku r/min Teho kw Max. Virta A Kond. µf ,155 0,68 3,5 Kytkentäkaaviot STOF-AA ja -AJ sivulla 17 Huippuimuri STEF VAC - 11C - 0 V = vertikaalinen puhallus AC = AC-moottori 1 = 1-vaihe 1 = äänieristetty kaapu C = 1, maalipinnoitettu, sinkitty teräslevy, musta C = 2, Al/Zn-pinnoitettu teräslevy Versio Turvakytkin asennettuna SAFE Avattava asennuskehys ja FLOW b - 0 ilmavirran mittaus koko b = 1 vakio / b = 2 musta (maalattu) Äänieristetty kattoläpivienti BOGA b - c - 1 Sulkupelti 1 = on, 2 = ei Korkeus 1 = 980 mm EI30, 2 = 1250 mm EI30 4 = 1250 mm EI60, 6 = 1250 mm EI120 2-nopeuskäyttö EA EA900014

6 6 STEF, STOF 1 ~ Huippuimurit - tekniset tiedot STEF-310-VAC 1~ Äänitiedot STEF-310-VAC-11C-0 Äänitie Pyörimisnopeusalue Korjauskerroin Kokt (db) Oktaavikaista, keskitaajuus (Hz) Ympäristöön Ympäristöön Kanavaan Kanavaan Huippuimurin A-painotettu äänen kokonaistehotaso ympäristöön, L wa, saadaan puhallinkäyrästöstä. Korjauskertoimet oktaavikaistoittain luetaan yllä olevasta taulukosta. Äänen tehotaso kanavaan tai ympäristöön oktaavikaistoittain (ilman A-painotusta) lasketaan alla olevan kaavan mukaan. L wokt + K okt Äänenpainetaso ja etäisyysvaimennus Etäisyys L (m) Vaimennus ΔL (db) naisäänenpainetaso ympäristöön voidaan arvioida eri etäisyyksille alla olevan kaavan mukaan. L pa - ΔL 505 Moottoritiedot Tyyppi STEF-310-VAC kierrosluku r/min Moottori 1 x 230 V, 50 Hz Teho kw Max. Virta A ,137 0,62 4 Kond. µf 500 Paino 24 kg 465 Kytkentäkaaviot STOF-AA ja -AJ sivulla 17 Huippuimuri STEF VAC - 11C - 0 V = vertikaalinen puhallus AC = AC-moottori 1 = 1-vaihe 1 = äänieristetty kaapu C = 1, maalipinnoitettu, sinkitty teräslevy, musta C =2, Al/Zn-pinnoitettu teräslevy Versio Turvakytkin asennettuna SAFE Avattava asennuskehys ja FLOW b - 0 ilmavirran mittaus koko b = 1 vakio / b = 2 musta (maalattu) Äänieristetty kattoläpivienti BOGA b - c - 1 Sulkupelti 1 = on, 2 = ei Korkeus 1 = 980 mm EI30, 2 = 1250 mm EI30 4 = 1250 mm EI60, 6 = 1250 mm EI120 2-nopeuskäyttö EA EA900014

7 Huippuimurit - tekniset tiedot STEF, STOF 1 ~ 7 STEF-355-VAC 1~ Äänitiedot STEF-355-VAC-11C-0 Äänitie Pyörimisnopeusalue Korjauskerroin Kokt (db) Oktaavikaista, keskitaajuus (Hz) Ympäristöön Ympäristöön Kanavaan Kanavaan Huippuimurin A-painotettu äänen kokonaistehotaso ympäristöön, L wa, saadaan puhallinkäyrästöstä. Korjauskertoimet oktaavikaistoittain luetaan yllä olevasta taulukosta. Äänen tehotaso kanavaan tai ympäristöön oktaavikaistoittain (ilman A-painotusta) lasketaan alla olevan kaavan mukaan. L wokt + K okt Äänenpainetaso ja etäisyysvaimennus Etäisyys L (m) Vaimennus ΔL (db) naisäänenpainetaso ympäristöön voidaan arvioida eri etäisyyksille alla olevan kaavan mukaan. 555 L pa - ΔL Moottoritiedot Tyyppi STEF-355-VAC kierrosluku r/min Moottori 1 x 230 V, 50 Hz Teho kw Max. Virta A Kond. µf ,27 1,18 6 Kytkentäkaaviot STOF-AA ja -AJ sivulla Paino 36 kg Huippuimuri STEF VAC - 11C - 0 V = vertikaalinen puhallus AC = AC-moottori 1 = 1-vaihe 1 = äänieristetty kaapu C = 1, maalipinnoitettu, sinkitty teräslevy, musta C = 2, Al/Zn-pinnoitettu teräslevy Versio Turvakytkin asennettuna SAFE Avattava asennuskehys ja FLOW b - 0 ilmavirran mittaus koko b = 1 vakio / b = 2 musta (maalattu) Äänieristetty kattoläpivienti BOGA b - c - 1 Sulkupelti 1 = on, 2 = ei Korkeus 3 = 980 mm EI30, 8 = 1250 mm EI30 4 = 1250 mm EI60, 6 = 1250 mm EI120 2-nopeuskäyttö EA EA900014

8 8 STEF, STOF 1 ~ Huippuimurit - tekniset tiedot STEF-400-VAC 1~ Äänitiedot Äänitie Pyörimisnopeusalue Korjauskerroin Kokt (db) Oktaavikaista, keskitaajuus (Hz) Ympäristöön Ympäristöön Kanavaan Kanavaan STEF-400-VAC-11C-0 Huippuimurin A-painotettu äänen kokonaistehotaso ympäristöön, L wa, saadaan puhallinkäyrästöstä. Korjauskertoimet oktaavikaistoittain luetaan yllä olevasta taulukosta. Äänen tehotaso kanavaan tai ympäristöön oktaavikaistoittain (ilman A-painotusta) lasketaan alla olevan kaavan mukaan. L wokt + K okt Äänenpainetaso ja etäisyysvaimennus Etäisyys L (m) Vaimennus ΔL (db) naisäänenpainetaso ympäristöön voidaan arvioida eri etäisyyksille alla olevan kaavan mukaan. L pa - ΔL 605 Moottoritiedot Tyyppi STEF-400-VAC kierrosluku r/min Moottori 1 x 230 V, 50 Hz Teho kw Max. Virta A Kond. µf ,47 2,05 9 Kytkentäkaaviot STOF-AB ja -AI sivulla 18 Paino 40 kg Huippuimuri STEF VAC - 11C - 0 V = vertikaalinen puhallus AC = AC-moottori 1 = 1-vaihe 1 = äänieristetty kaapu C = 1, maalipinnoitettu, sinkitty teräslevy, musta C = 2, Al/Zn-pinnoitettu teräslevy Versio Turvakytkin asennettuna SAFE Avattava asennuskehys ja FLOW b - 0 ilmavirran mittaus koko b = 1 vakio / b = 2 musta (maalattu) Äänieristetty kattoläpivienti BOGA b - c - 1 Sulkupelti 1 = on, 2 = ei Korkeus 1 = 980 mm EI30, 2 = 1250 mm EI30 4 = 1250 mm EI60, 6 = 1250 mm EI120 2-nopeuskäyttö EA EA900014

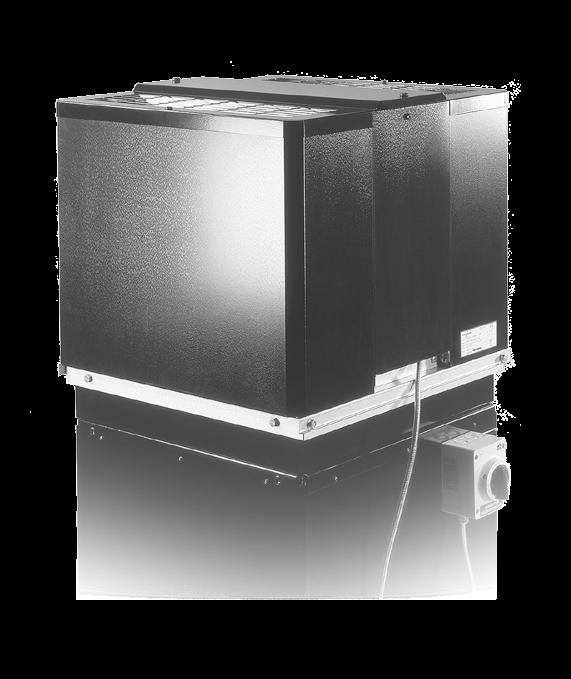

9 Huippuimurit - tekniset tiedot STEF, STOF 1 ~ 9 ROOFMASTER STOF 1~ Yleistä 2 kokoa, STOF-190, STOF-225 Maksimi-ilmavirta 0,27 m 3 /s Maksimipaineenkorotus 440 Pa Hiljainen Korkea hyötysuhde Täyttää ErP direktiivin vaatimukset Poistoilman maksimilämpötila +60 C Materiaali ja rakenne Puhaltimen vaippa on maalipinnoitettua sinkittyä teräslevyä tai AluZink-pinnoitettua teräslevyä. Vaipan pintakäsittely vastaa ympäristö rasitusluokkaa C4 (ankara). STOF-225 on mahdollista varustaa avattavalla asennuskehyksellä, jolloin se on helppo avata huoltoa ja kanaviston puhdistusta varten. Moottori ja siipipyörä Puhallin on varustettu 1-vaiheisella AC-ulkoroottorimoottorilla bimetallikytkimin. Moottorien suojausluokka on IP 44. Siipipyörässä on taaksepäin kaartuvat siivet, ja se on valmistettu muovista. Tarpeenmukainen ilmanvaihto 1-vaihemoottorilla varustetun STOF-huippuimurin pyörimisnopeutta voidaan säätää lisätarvikkeena saatavalla muuntajalla.

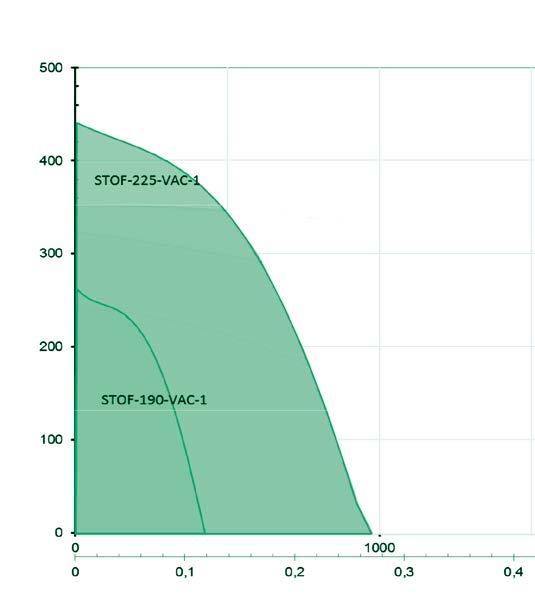

10 10 STEF, STOF 1 ~ Huippuimurit - tekniset tiedot Yleiskäyrästö Paine (Pa) Ilmavirta m 3 /s Pikavalintataulukko Ilmavirta m 3 /s staattisen paineen funktiona Paine (Pa) STOF-190-VAC-10 c-0 1,127 0,116 0,104 0,089 0,071 0,049 STOF-225-VAC-10 c-0 0,273 0,259 0,243 0,227 0,209 0,188 0,165 0,137 0,097 Ilmavirta m 3 /s

11 Huippuimurit - tekniset tiedot STEF, STOF 1 ~ 11 STOF-190-VAC 1~ Äänitiedot Äänitie Pyörimisnopeusalue Korjauskerroin Kokt (db) Oktaavikaista, keskitaajuus (Hz) Ympäristöön Ympäristöön Ympäristöön Kanavaan Kanavaan Kanavaan STOF VAC -1 Huippuimurin A-painotettu äänen kokonaistehotaso ympäristöön, L wa, saadaan puhallinkäyrästöstä. Korjauskertoimet oktaavikaistoittain luetaan yllä olevasta taulukosta. Äänen tehotaso kanavaan tai ympäristöön oktaavikaistoittain (ilman A-painotusta) lasketaan alla olevan kaavan mukaan. L wokt + K okt Äänenpainetaso ja etäisyysvaimennus Etäisyys L (m) Vaimennus ΔL (db) naisäänenpainetaso ympäristöön voidaan arvioida eri etäisyyksille alla olevan kaavan mukaan. L pa - ΔL 130 Moottoritiedot Tyyppi STOF-190-VAC kierrosluku r/min Moottori 1 x 230 V, 50 Hz Teho kw Max. Virta A Kond. µf ,052 0,23 1,5 Kytkentäkaavio STOF-AA ja -AJ sivulla Paino 8 kg Huippuimuri STOF VAC - 10C - 0 V = vertikaalinen puhallus AC = AC-moottori 1 = 1-vaihe 0 = kaapu eristämätön C = 1, maalipinnoitettu, sinkitty teräslevy, musta C = 2, Al/Zn-pinnoitettu teräslevy Versio Turvakytkin irrallaan SAFE Äänieristetty kattoläpivienti BOGA b - c - 1 Sulkupelti 1 = on, 2 = ei Korkeus 1 = 980 mm EI30, 2 = 1250 mm EI30 2-nopeuskäyttö EA EA900014

12 12 STEF, STOF 1 ~ Huippuimurit - tekniset tiedot STOF-225-VAC 1~ Äänitiedot Äänitie Pyörimisnopeusalue Korjauskerroin Kokt (db) Oktaavikaista, keskitaajuus (Hz) Ympäristöön Ympäristöön Kanavaan Kanavaan STOF VAC -1 Huippuimurin A-painotettu äänen kokonaistehotaso ympäristöön, L wa, saadaan puhallinkäyrästöstä. Korjauskertoimet oktaavikaistoittain luetaan yllä olevasta taulukosta. Äänen tehotaso kanavaan tai ympäristöön oktaavikaistoittain (ilman A-painotusta) lasketaan alla olevan kaavan mukaan. L wokt + K okt Äänenpainetaso ja etäisyysvaimennus Etäisyys L (m) Vaimennus ΔL (db) naisäänenpainetaso ympäristöön voidaan arvioida eri etäisyyksille alla olevan kaavan mukaan. L pa - ΔL 226 Moottoritiedot Moottori 1 x 230 V, 50 Hz Tyyppi ST0F-225-VAC kierrosluku r/min Teho kw Max. Virta A Kond. µf Paino 10 kg ,155 0,68 3,5 Kytkentäkaavio STOF-AA ja -AJ sivulla 17 Huippuimuri STOF VAC - 10C - 0 V = vertikaalinen puhallus AC = AC-moottori 1 = 1-vaihe 0 = kaapu eristämätön C = 1, maalipinnoitettu, sinkitty teräslevy, musta C = 2, Al/Zn-pinnoitettu teräslevy Versio Avattava asennuskehys STEZ Äänieristetty kattoläpivienti BOGA b - c - 1 Sulkupelti 1 = on, 2 = ei Korkeus 1 = 980 mm EI30, 2 = 1250 mm EI30 4 = 1250 mm EI60, 6 = 1250 mm EI120 Turvakytkin irrallaan SAFE nopeuskäyttö EA EA900014

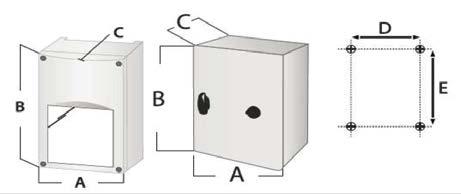

13 Huippuimurit - lisätarvikkeet STEF, STOF 1~ 13 LISÄTARVIKKEET - ROOFMASTER Kattoläpivienti BOGA EI 30 (koot 01, 02, 03, 04) BOGAssa on AluZink-pinnoitettu teräsvaippa, joka on sisäpuolelta eristetty 50 mm:n mineeraalivillalla. Villa on suojattu laiskuitukankaalla ja reikälevyllä. Huippuimurin sähköliitäntää varten BOGAssa on suojaputket kahdelle kaapelille. Vaipan ulkoreunalla on kääntyvät kiinnityslistat, jotka voidaan sovittaa katon kaltevuuteen. Huippuimuri kiinnitetään BOGAn kaulukseen neljällä ruuvilla pohjalevyn sivuilta. BOGAn takaiskupelti on alumiinilevyä. Kattoläpivienti BOGA EI 60 (koot 01, 02, 0,3, 0,4) BOGAssa on Aluzink-pinnoitettu teräsvaippa, joka on sisäpuolelta eristetty 100 mm:n mineraalivillalla ja suojattu reikälevyllä. Rakenne vastaa paloluokitusta EI 60. Huippuimurin sähköliitäntää varten BOGAssa on suojaputket kaapelille. Vaipan ulkoreunalla on kääntyvät kiinnityslistat, jotka voidaan sovittaa katon kaltevuuteen. Puhallin kiinnitetään BOGAan kiinnityskehyksen avulla. Kehys sisältyy toimitukseen. Kattoläpivienti BOGA EI 120 (koot 01, 02, 03, 04) BOGAssa on Aluzink-pinnoitettu teräsvaippa, joka on sisäpuolelta eristetty 150 mm:n mineraalivillalla. Sisäpinta on umpilevyä. Rakenne vastaa paloluokitusta EI 120. Huippuimurin sähköliitäntää varten BOGAssa on suojaputket kaapelille. Vaipan ulkoreunalla on kääntyvät kiinnityslistat, jotka voidaan sovittaa katon kaltevuuteen. Puhallin kiinnitetään BOGAan kiinnityskehyksen avulla. Kehys sisältyy toimitukseen. Kattoläpivienti BOGA - aa - b - c , 02, 03, 04 1 = takaiskupellillä 2 = ilman takaiskupeltiä Pituus 1 (3) = 980 mm EI 30 2 (8) = 1250 MM EI 30 4 = 1250 mm EI 60 6 = 1250 mm EI 120 Versio EI30 A B C D E F G Paino/ kg / / / / EI60 A B C D E F Paino/ kg EI120 A B C D E F Paino/ kg

14 14 STEF, STOF 1~ Huippuimurit - lisätarvikkeet LISÄTARVIKKEET - ROOFMASTER BOGA Kattoläpivienti 50 mm eristyksellä, koko 005 (STOF-190) Kattoläpivienti BOGA b - c = takaiskupellillä 2 = ilman takaiskupeltiä Pituus 1 = 980 mm EI 30 2 = 1250 MM EI 30 Versio Kanavaliitoksen korkeus 60 mm Avattava asennuskehys STEZ-03-1 (STOF-225) Malli A B B1 B2 C D D1 E H z x d Paino (kg) STEZ ,5 6xM6 2,6

15 Huippuimurit - lisätarvikkeet STEF, STOF 1~ 15 LISÄVARUSTEET - ROOFMASTER Ilmavirran mittaus STEF-huippuimuri on vakiona varustettu avattavalla asennuskehyksellä ilmavirranmittausosin. (Huom! Tilattava kuitenkin erikseen). Ilmavirranmittaus suoritetaan paine-eromittauksena. Mittausyhteet on sijoitettu huippuimurin luukun taakse suojaan ja ne on merkitty +/- -merkinnöin. Yhteisiin voidaan liittää manometri tai erillinen mittauslaite. Ilmavirran mittaustarkkuus on %. Q v = p m k Q v = ilmavirta (m 3 /s) pm = mitattu paine-ero (Pa) K = puhallinkohtainen vakio Eri puhallinkokojen vastaavat K-arvot saadaan oheisesta taulukosta: STEF- FLOW K , , ,1 Ilmavirran mittaus FLOW - a - b - 0 a = koot 1, 2, 3, 4 1 = vakio 2 = maalattu musta versio Muuntajassa EA on TK-liittimet moottorin sisäiselle lämpösuojalle. Tekniset tiedot Suojausluokka IP54 Syöttöjännite 230 V 1~ 50 Hz Lähtöjännite V Käyttölämpötila max 50 C Malli EA EA EA Max virta (A) 1 1,5 2,5 Sisäinen sulake (A) 1,25 2,5 4 Malli EA EA EA A (mm) B (mm) C (mm) D (mm) E (mm) Paino (kg)

16 16 STEF, STOF 1~ Huippuimurit - lisätarvikkeet LISÄVARUSTEET - ROOFMASTER Viikkokello STYZ Tekniset tiedot Suojausluokka IP54 Syöttöjännite 230 V 1~ 50 Hz Käyttölämpötila C Malli STYZ A (mm) 82 B (mm) 173 C (mm) 104 D (mm) 63 E (mm) 122 Paino (kg) 0,38 2-nopeuskäyttöön Muuntajalla EA voidaan ajaa kahta erillisillä nokkakytkimillä säädettyjä nopeuksia. Nopeuden vaihto kytkintiedolla (esim. Kello STYZ ). Muuntajassa on TK-liittimet moottorin sisäiselle lämpösuojalle. Tekniset tiedot Suojausluokka IP54 Syöttöjännite 230 V 1~ 50 Hz Lähtöjännite V Käyttölämpötila max 50 C Malli EA Max virta (A) 2,5 Sisäinen sulake (A) 4 Malli EA A (mm) 170 B (mm) 255 C (mm) 140 D (mm) 155 E (mm) 194 Paino (kg) 3,6

17 Huippuimurit - kytkentäkaaviot STEF, STOF 1~ 17 KYTKENTÄKAAVIO STOF-AA JA -AJ

18 18 STEF, STOF 1~ Huippuimurit - kytkentäkaaviot KYTKENTÄKAAVIO STOF-AB JA -AI

19 Huippuimurit - muistiinpanoja STEF, STOF 1~ 19

20 Fläkt Woods Oy, Kalevantie 39, TURKU p f w Myynti ESPOO PL 5, Espoo p f KUOPIO Microkatu 1, Kuopio p f OULU Kiilakiventie 1, Oulu p f TOIJALA PL 6, Toijala p f TURKU Kalevantie 39, Turku p f VAASA PL 607, Vaasa p f
