Novencon ilmankäsittelykojeet Climaster ZCQ. Ilmamäärille 0,2-5 m³/s

Transkriptio

1 Novencon ilmankäsittelykojeet Climaster ZCQ Ilmamäärille 0,2-5 m³/s

2 Tuotetietoa Runko Profiilit: uotovalssattua 2 mm alusinkkilevyä. Kulmat: Prässättyä 2 mm alusinkkilevyä. Runko koottu 5 mm umpiniiteillä. Paneelit 0,75 mm alusinkkilevyä, joiden välissä 70 kg/m 3 mineraalivillaeriste. Palkkialusta Profiloitua 4 mm kuumasinkityä levyä. Tippuvesialtaat Jäähdytys-, levylämmönvaihdin- ja lämpöputkitoiminnat on varustettu ruostumattomasta teräksestä valmistetuilla tippuvesialtailla, joissa on 32 mm poistoyhde. Pisaranerottimet jäähdytyspattereille ja lämpöputkilämmönsiirtimille: Polypropyleenia. Rakenteeltaan Climaster ZCQ täyttää tulevien eurooppalaisten CENstandardien vaatimukset. Novenco A/S täyttää kaikki sertifikaattien ISO 9001, EN ja BS 5750 osan 1 laatuvaatimukset. 36 ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta

3 Novenco Climaster ZCQ Kuvaus ja käyttö 38 Valikoima ja toiminta-alue 39 Rakenne, toimitus - asennus 40 itoitus 40 Liitännät 41 Kätisyysmerkinnät 43 Kokoonpanojen yleiskuvaus 43 itoituskäyrästöt 47 Toiminto-osat 49 Ohjaus 49 Lisävarusteet 49

4 Novenco Climaster ZCQ Novencon ilmankäsittelykojeet ZCQ on yksikkökoje, jossa määrätyt toiminnot on rakennettu yhdeksi kokonaisuudeksi, jossa tilankäyttö ja hyötysuhde on optimoitu. Rakenteeltaan Climaster ZCQ täyttää tulevien eurooppalaisten CENstandardien vaatimukset. Novenco A/S täyttää kaikki sertifikaattien ISO 9001, EN ja BS 5750 osan 1 laatuvaatimukset. Käyttö Climaster ZCQ:ta käytetään laitosten, koulujen, konttoreiden ja teollisuuslaitosten ilmanvaihto- ja ilmastointitarpeisiin. ZCQ 9/4 Kokoonpano 9C-R1 ZCQ 13/8 Kokoonpano 10C-R1 38 ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta

5 Valikoima ZCQ-sarja käsittää kaikkiaan 7 rakennekokoa ilmamäärille 0,2-5 m 3 /s ja toiminto-osina sälepellit, suodattimet, lämmitys- ja jäähdytyspatterit sekä 3 erilaista LTO-mallia; pyörivä-, levy- ja lämpöputkilämmönsiirtimet. Kaikki vaihtoehdot löytyvät sivuilta Järjestelmän vaatiessa toimintoja, joita ei löydy ZCQ:n valikoimasta, käytetään lohkoista koottavia Novencon ZCN- tai ZP-kojeita. 7 / 4 9 / 4 9 / 5 13 / 6 7 / 4 9 / 4 9 / 5 13 / 6 13 / 8 16 / 8 18 / 10 7 / 4 9 / 4 Toiminta-alue Ilmamäärä, q v, m 3 /s v 1 =2,5 m/s lämmitys-/jäähdytyspatteri (suosittelemme pisaranerottimen käyttöä jäähdytyspatterille nopeuden ollessa yli 2,5 m/s). Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta ZCQ 39

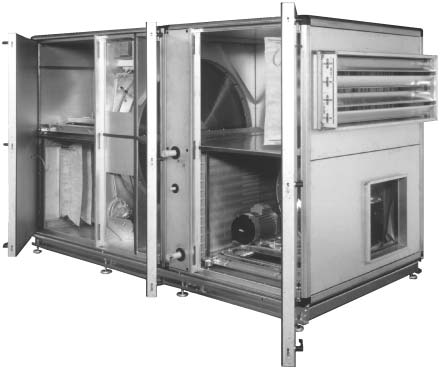

6 Rakenne Kojekotelo muodostuu tukevasta, paneloidusta rungosta. Kotelon seinämärakenne koostuu kahdesta teräslevystä, joiden välissä on 50 mm mineraalivillaeriste. Runko on koottu kulmakappaleilla ja siinä on pyöristetyt kulmat. Kojeen sisäpinnat ovat sileät, joten sisäpuolen puhdistaminen on helppoa. Sivupaneelit on kiinnitetty runkoon ruuveilla ja ne on helppo irrottaa. Pääty-, katto- ja pohjapaneelit on kiinnitetty sisäpuolelta ruuveilla. Huoltopuoli on varustettu tiiviisti sulkeutuvilla ovilla, jotka ovat rakenteeltaan samanlaisia kuin paneelit, sekä mekaanisesti kiinnitetyillä tiivisteillä. Saranat, jotka ovat säädettäviä, on kiinnitetty oven ylä- ja alareunaan, mikä takaa mahdollisimman tukevan ja tiiviin rakenteen. Ovet, jotka avautuvat koko kojekorkeudelta, on varustettu kielekelukoin. Ovet toimivat toimitukseen sisältyvällä 8 mm nelikulma-avaimella tai ne voidaan varustaa kahvoilla. Ovet voidaan avata 180, mikä helpottaa tarkastuksia ja huoltoa. Toimitus - asennus Climaster ZQC koot 7/4, 9/4, 9/5 ja 13/6 toimitetaan alustalle koottuna yksikkönä valmiina asennettavaksi tasaiselle alustalle. Käsittely- ja kuljetussyistä kojekoot 13/8, 16/8 ja 18/10 toimitetaan kahdessa osassa (merkki yleiskuvauksessa). Kojekoko 18/10 toimitetaan kolmessa osassa, mikäli se on varustettu levylämmönvaihtimella (merkki yleiskuvauksessa). Jaetut kojeet toimitetaan irrallisella alustalla. Yksiköt kootaan helposti asennuskiskoilla. Kojeet / yksikön osat on varustettu nostokorvakkeilla siirtojen helpottamiseksi kuljetuksen ja asennuksen aikana. Kaikkiin kojeisiin toimitetaan asennusjalat, joilla pienet alustan epätasaisuudet saadaan korjattua. itoitus Kojekoko voidaan määrittää tämän esitteen avulla. Kyseinen kokoonpano mitoitetaan helposti ja yksityiskohtaisesti Novencon PC-mitoitusohjelmalla. Ohjelmaa on saatavana Novencolta. Novencolta saa myös tarjoukset ja tekniset erittelyt pyydettäessä. 40 ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta

7 itat - Liitännät Vaakarakenne N B G B D G B D P C E A 1 A1 A C 100 E 100 C E P B G D N N Ylhäältä katsottuna Ylhäältä katsottuna A P Q N C E 1 G D Pystyrakenne (ainoastaan koot 7/4-13/6 pyörivällä lämmönsiirtimellä) B G D E 1 C G B D Q N B E C A1 P1 N 100 Q N C E1 100 G D B A A 1 C D E E 1 G N P P 1 Q ZCQ 7/ , , ZCQ 9/ , , ,5 78,5 168,5 ZCQ 9/ , ,5 79,5 217,5 ZCQ 13/ , ,5 78,5 213,5 ZCQ 13/ , ,5 258,5 143,5 258,5 ZCQ 16/ , , ZCQ 18/ , ,5 153,5 280 Pituus L vaakarakenteille: s Korkeus H pystyrakenteille: s. 46. Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta ZCQ 41

8 Novax-aksiaalipuhaltimilla ZCQ 13/6 Kokoonpano 10 CR5 Vaakarakenne B = = G B D R ø C E H 1 H C E 100 R ø G D = = B H1 C D G E R Ø ZCQ 13/ , / 500 ZCQ 13/ , / 500 / 560 ZCQ 16/ , / 560 / 630 ZCQ 18/ , / 560 / 630 / 710 Pituus L vaakarakenteille: s ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta

9 Kätisyysmerkinnät Kojeiden kätisyysmerkintä viittaa ilmavirran virtaussuuntaan kojeen huoltopuolelta katsottuna: Suunta L: Ilmavirta vasemmalle Suunta R: Ilmavirta oikealle Kaikki vaihtoehdot löytyvät sekä vasen- että oikeakätisinä. Imu- ja paineaukot ovat joko asennettu päätyyn tai kattoon, (paitsi pystyyn asennettavat ks.yleiskuvaus). Kokoonpanojen merkintä määrittelee yksiselitteisesti kojeen toiminnot, kätisyyden sekä imu- ja paineaukkojen sijainnin. Koje voidaan toimittaa myös ilman sälepeltejä. Painot Ilmoitetut painot koskevat normaalisti varustettua kojetta. Erikoisvarusteltujen kojeiden painot saadaan PC-mitoitusohjelmasta. Sälepeltien ja liitäntäkauluksien mitat Vaakaan asennettavien kojeiden pituusmitat: L-mitta sivuilla olevissa taulukoissa ilmoittaa kojekotelon pituuden. Sälepellin ja liitäntäkauluksen pituudet eivät sisälly tähän mittaan. Samat pelti- ja liitäntämitat koskevat myös päällä olevia aukkoja. Pystyyn asennettavien kojeiden korkeusmitat: H-mitta taulukoissa sivulla 44 tarkoittaa kotelon korkeutta. Pellin ja liitäntäkauluksen mitat eivät sisälly tähän mittaan. Kokoonpanojen yleiskuvaus Puhallin-lämmitys-jäähdytys Tunnukset tuloilma poistoilma SF - sulkupelti FX - suodatin LX - lämmityspatteri vesi tai sähkö QX - jäähdytyspatteri. vesi tai suorahöyrystys AC -aksiaalipuhallin CL - puhallin puhallussuunta E CL - puhallin puhallussuunta C EK - levylämmönsiirrin ohituspellillä EV - pyörivä lämmönsiirrin Kokoonpanojen yleiskuvaus Puhallin-lämmitys-jäähdytys Kokoonpano 1-L1 Kokoonpano 1-R1 Kokoonpano 5-L1 Kokoonpano 5-R1 Kokoonpano 12-L1 Kokoonpano 12-R1 ZCQ7/4 ZCQ 9/4 L=597 L= kg 123 kg ZCQ7/4 ZCQ 9/4 L=1397 L= kg 209 kg ZCQ7/4 ZCQ 9/4 L=1957 L= kg 304 kg Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta ZCQ 43

10 Kokoonpano 9C-L1 Kokoonpano 9C-R1 Huom! Bemærk: Koje toimitetaan 2 osassa Centralen leveres 2-delt Centralen leveres 3-delt Koje toimitetaan 3 osassa Kokoonpano 9E-L1 Kokoonpanojen yleiskuvaus Levylämmönsiirtimet Kokoonpano 9E-R1 L=2197 L=2197 L= 2437 L=2517 L=3597 L=3597 L= kg 433 kg 528 kg 774 kg 1058 kg 1238 kg 1793 kg Kokoonpano 9C-L2 Kokoonpano 9C-R2 L=2197 L=2197 L=2437 L=2517 L=3597 L=3597 L= kg 433 kg 528kg 774 kg 1058 kg 1086 kg 1795 kg Kokoonpano 9E-L2 Kokoonpano 9E-R2 ZCQ 7/4 ZCQ 9/4 ZCQ 9/5 ZCQ 13/6 ZCQ 13/8 ZCQ 16/8 18/10 L=2357 L=2357 L=2677 L=2757 L=3757 L=3837 L= kg 445 kg 551 kg 803 kg 1075 kg 1271 kg 1814 kg Kokoonpano 9C-L3 Kokoonpano 9C-R3 L=2197 L=2197 L=2437 L=2517 L=3597 L=3597 L= kg 433 kg 528 kg 774 kg 1058 kg 1086 kg 1795 kg Kokoonpano 9E-L3 Kokoonpano 9E-R3 L=2357 L=2357 L=2597 L=2597 L=3597 L=3677 L= kg 445 kg 543 kg 786 kg 1058 kg 1247 kg 1795 kg Kokoonpano 9C-L4 Kokoonpano 9C-R4 L=2197 L=2197 L=2437 L=2517 L=3597 L=3597 L= kg 433 kg 528 kg 774 kg 1058 kg 1086 kg 1795 kg Kokoonpano 9E-L4 Kokoonpano 9E-R4 L=2517 L=2517 L=2837 L=2837 L=3757 L=3917 L= kg 457 kg 564 kg 811 kg 1075 kg 1280 kg 1810 kg Kokoonpano 28C-L1 Kokoonpano 28C-R1 L=2197 L=2197 L=2437 L=2517 L=3597 L=3597 L= kg 433 kg 528 kg 774 kg 1058 kg 1086 kg 1795 kg Kokoonpano 28E-L1 Kokoonpano 28E-R1 L=2757 L=2757 L=2997 L=3077 L=4157 L=4157 L= kg 530 kg 636 kg 931 kg 1241 kg 1451 kg 2032 kg Kokoonpano 28C-L2 Kokoonpano 28C-R2 L=2757 L=2757 L=2997 L=3077 L=4157 L=4157 L= kg 530 kg 636 kg 931 kg 1241 kg 1451 kg 2032 kg Kokoonpano 28E-L2 Kokoonpano 28E-R2 L=2917 L=2917 L=3237 L=3317 L=4317 L=4397 L= kg 543 kg 655 kg 955 kg 1258 kg 1479 kg 2054 kg Kokoonpano 28C-L3 Kokoonpano28C-R3 L=2757 L=2757 L=2997 L=3077 L=4157 L=4157 L= kg 530 kg 636 kg 931 kg 1241 kg 1451 kg 2032 kg Kokoonpano 28E-L3 Kokoonpano 28E-R3 L=2917 L=2917 L=3157 L=3157 L=4157 L=4237 L= kg 543 kg 649 kg 939 kg 1241 kg 1461 kg 2032 kg Kokoonpano 28C-L4 Kokoonpano 28C-R4 L=2757 L=2757 L=2997 L=3077 L=4157 L=4157 L= kg 530 kg 636 kg 931 kg 1241 kg 1451 kg 2032 kg Kokoonpano 28E-L4 Kokoonpano 28E-R4 ZCQ 9/4 ZCQ 9/4 ZCQ 9/5 L=3077 L=3077 L=3397 L=3397 L=4317 L=4477 L= kg 555 kg 668 kg 963 kg 1258 kg 1489 kg 2054 kg L=2757 L=2757 L=2997 L=3077 L=4157 L=4157 L= kg 530 kg 636 kg 931 kg 1241 kg 1451 kg 2032 kg 44 ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta

11 Kokoonpano 10C-L1 Kokoonpano 10C-R1 Huom! Bemærk: Koje toimitetaan 2 osassa Centralen leveres 2-delt Kokoonpano 10E-L1 Kokoonpanojen yleiskuvaus Pyörivät lämmönsiirtimet Kokoonpano 10E-R1 L=2117 L=2117 L=2197 L=2277 L=2797 L=2797 L= kg 424 kg 483 kg 718 kg 903 kg 1064 kg 1422 kg L=2117 L=2117 L=2197 L=2277 L=2797 L=2797 L= kg 424 kg 483 kg 718 kg 903 kg 1064 kg 1422 kg Kokoonpano 10C-L2 Kokoonpano 10C-R2 Kokoonpano 10E-L2 Kokoonpano 10E-R2 L=2117 L=2117 L=2197 L=2277 L=2797 L=2797 L= kg 424 kg 483 kg 718 kg 903 kg 1064 kg 1422 kg L=2277 L=2277 L=2437 L=2517 L=2957 L=3037 L= kg 436 kg 502 kg 742 kg 920 kg 1093 kg 1443 kg Kokoonpano 10C-L3 Kokoonpano 10C-R3 Kokoonpano 10E-L3 Kokoonpano 10E-R3 L=2277 L=2277 L=2357 L=2357 L=2797 L=2877 L= kg 436 kg 496 kg 726 kg 903 kg 1073 kg 1422 kg L=2117 L=2117 L=2197 L=2277 L=2797 L=2797 L= kg 424 kg 483 kg 718 kg 903 kg 1064 kg 1422 kg Kokoonpano 10C-L4 Kokoonpano 10C-R4 Kokoonpano 10E-L4 Kokoonpano 10E-R4 L=2277 L=2277 L=2357 L=2357 L=2797 L=2877 L= kg 436 kg 496 kg 726 kg 903 kg 1073 kg 1422 kg Kokoonpano 30C-L1 Kokoonpano 30C-R1 L=2277 L=2277 L=2437 L=2517 L=2957 L=3037 L= kg 436 kg 502 kg 742 kg 920 kg 1093 kg 1443 kg Kokoonpano 30E-L1 Kokoonpano 30E-R1 L=2677 L=2677 L=2757 L=2837 L=3357 L=3357 L= kg 521 kg 589 kg 876 kg 1081 kg 1272 kg 1661 kg Kokoonpano 30C-L2 Kokoonpano 30C-R2 L=2677 L=2677 L=2757 L=2837 L=3357 L=3357 L= kg 521kg 589 kg 876 kg 1081 kg 1272 kg 1661 kg Kokoonpano 30E-L2 Kokoonpano 30E-R2 L=2677 L=2677 L=2757 L=2837 L=3357 L=3357 L= kg 521 kg 589 kg 876 kg 1081 kg 1272 kg 1661 kg L=2837 L=2837 L=2997 L=3077 L=3517 L=3597 L= kg 533 kg 610 kg 900 kg 1098 kg 1301 kg 1688 kg Kokoonpano 30C-L3 Kokoonpano 30C-R3 Kokoonpano 30E-L3 Kokoonpano 30E-R3 L=2837 L=2837 L=2917 L=2917 L=3357 L=3437 L= kg 533 kg 603 kg 850 kg 1081 kg 1282 kg 1661 kg Kokoonpano 30C-L4 Kokoonpano 30C-R4 L=2677 L=2677 L=2757 L=2837 L=3357 L=3357 L= kg 521kg 589 kg 876 kg 1081 kg 1272 kg 1661 kg Kokoonpano 30E-L4 Kokoonpano 30E-R4 L=2837 L=2837 L=2917 L=2917 L=3357 L=3437 L= kg 533 kg 603 kg 850 kg 1081 kg 1282 kg 1661 kg L=2837 L=2837 L=2997 L=3077 L=3517 L=3597 L= kg 533 kg 610 kg 900 kg 1098 kg 1301 kg 1688 kg Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta ZCQ 45

12 -levylämmönsiirtimellä Huom! Bemærk: Koje toimitetaan 2 osassa Centralen leveres 2-delt Centralen leveres 3-delt Koje toimitetaan 3 osassa Kokoonpanojen yleiskuvaus Aksiaalipuhaltimet tyyppiä ACG Kokoonpano 9C-L5 Kokoonpano 9C-R5 Kokoonpano 9E-L5 Kokoonpano 9E-R5 Kokoonpano 28C-L5 Kokoonpano 28C-R5 L=2677 L=3597 L=3597 L= kg 1058 kg 1238 kg 1795 kg L=2677 L=3597 L=3597 L= kg 1058 kg 1086 kg 1795 kg L=3237 L=4157 L=4157 L= kg 1241 kg 1451 kg 2032 kg Kokoonpano 9C-L6 Kokoonpano 9C-R6 Kokoonpano 28C-L6 Kokoonpano 28C-R6 L=2837 L=3757 L=3837 L= kg 1075 kg 1271 kg 1814 kg L=3397 L=4317 L=4397 L= kg 1258 kg 1479 kg 2054 kg Kokoonpano 9C-L7 Kokoonpano 9C-R7 Kokoonpano 28C-L7 Kokoonpano 28C-R7 L=2677 L=3597 L=3677 L= kg 1058 kg 1238 kg 1793 kg L=3237 L=4157 L=4237 L= kg 1241 kg 1451 kg 2032 kg Kokoonpano 9C-L8 Kokoonpano 9C-R8 Kokoonpano 28E-L5 Kokoonpano 28E-R5 Kokoonpano 28C-L8 Kokoonpano 28C-R8 L=2837 L=3757 L=3757 L= kg 1075 kg 1280 kg 1810 kg L=3237 L=4157 L=4157 L= kg 1241 kg 1451 kg 2032 kg L=3397 L=4317 L=4477 L= kg 1258 kg 1479 kg 2054 kg -ja pyörivällä lämmönsiirtimellä Kokoonpano 10C-L5 Kokoonpano 10C-R5 Kokoonpano 10E-L5 Kokoonpano 10E-R5 L=2437 L=2797 L=2797 L= kg 903 kg 1064 kg 1422 kg L=2437 L=2797 L=2797 L= kg 903 kg 1064 kg 1422 kg Kokoonpano 10C-L7 Kokoonpano 10C-R7 Kokoonpano 10E-L6 Kokoonpano 10E-R6 L=2437 L=2797 L=2877 L= kg 903 kg 1073 kg 1422 kg L=2597 L=2957 L=3037 L= kg 920 kg 1093 kg 1443 kg Kokoonpano 30C-L5 Kokoonpano 30C-R5 Kokoonpano 30E-L5 Kokoonpano 30E-R5 L=2997 L=3357 L=3357 L= kg 1081 kg 1272 kg 1661 kg L=2997 L=3357 L=3357 L= kg 1081 kg 1272 kg 1661 kg Kokoonpano 30C-L7 Kokoonpano 30C-R7 Kokoonpano 30E-L6 Kokoonpano 30E-R6 L=2997 L=3357 L=3437 L= kg 1081 kg 1282 kg 1661 kg L=3157 L=3517 L=3597 L= kg 1098 kg 1301 kg 1688 kg 46 ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta

13 itoituskäyrästöt Lämmöntalteenoton lämpötilahyötysuhde 1 levylämmösiirrin, pieni lamelliväli 2 levylämmösiirrin, suuri lamelliväli 3 pyörivä lämmösiirrin 4 lämpöputkilämmösiirrin Suodattimen mitoituspainehäviö 1 G4 2 F5 3 F6 4 F7 Lämmitys-/jäähdytyspatterin mitoituspainehäviö 1 lämmityspatteri, 2-riviä, lamelliväli 2 mm 2 jäähdytystyspatteri, 6-riviä, lamelliväli 2,5 mm 3 jäähdytyspatteri kuten 2,pisaranerottimella η% Lämmönsiirtimen mitoituspainehäviö 1 levylämmösiirrin, pieni lamelliväli 2 levylämmösiirrin, suuri lamelliväli 3 pyörivä lämmösiirrin 4 lämpöputkilämmösiirrin Painehäviö, Pa Liitäntähäviöt kojeelle, joka on painepuolella liitetty kanavaan. Puhallin F-pyörällä Puhallinta ei tulisi käyttää tummennetulla alueella. P t Puhallin B-pyörällä Puhallinta ei tulisi käyttää tummennetulla alueella. P t Ilmamäärät, q v, m 3 /s Esimerkki painehäviön laskemisesta kojeelle ZCQ 13/6 10C R1: q = 1,2 m 3 /s; p k = 300 Pa p t = p k + p koje p t = kokonaispainehäviö puhaltimelle p k = kokonaispainehäviö kanavistossa 1). p koje = Σ p sis + p as p sis = sisäinen painehäviö kojeelle p as = asennuksen painehäviö keskipakopuhaltimelle Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta ZCQ 47

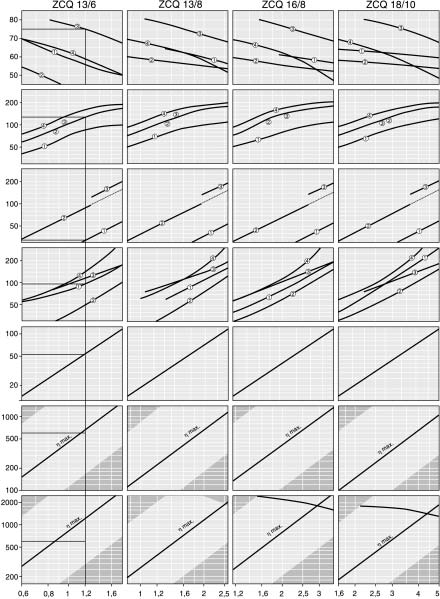

14 itoituskäyrästöt Ilmamäärät, q v, m 3 /s 1) Tavallisesti painehäviö kanavistossa ilmoitetaan staattisena paineena ja tällöin on lisättävä kojeen ja kanaviston välinen dynaaminen paine p k :hon ennen puhaltimen toimintapisteen määrittämistä. 48 ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta

15 Sälepellit SJD-tyyppinen sälepelti asennetaan kojeen ulkopuolelle. Säleet ovat ruiskupuristettua alumiinia ja laakeroituna teräspeltikehyksiin muoviholkein. Säleen ruostumattomasta teräksestä valmistettuun käyttöakseliin voidaan kytkeä suoraan Belimo-peltimoottori. Pellit täyttävät tiiviysvaatimukset, DS-447, VVS AA 83, luokka 4. (Alle 0,2 m 2, luokka 3). Levylämmönsiirtimet Levylämmönsiirtimiä käytetään, kun halutaan erottaa ilmavirrat toisistaan, esim. kun ei haluta siirtää hajua poistoilmasta tuloilmaan. Ilmavirtojen ollessa erillään ei kosteutta voida siirtää, mutta alhaisilla ulkolämpötiloilla kondensoituu kosteus lämpimässä poistoilmassa levylämmönsiirtimeen, jolloin osa siihen sidotusta lämmöstä saadaan talteen. Levylämmönsiirrin on poistopuolella varustettu ruostumattomalla tippuvesialtaalla ja veden tyhjennysyhteellä. Levylämmönsiirtimen tehon säätämiseen on siirrin varustettu ohituspellillä, jolla tuloilma ohjataan kokonaan tai osittain lämmönsiirtimen ohi. Sulkupelti on sijoitettu suoraan lohkoon kiinni. Lämmönsiirrin on valmistettu puhtaasta alumiinista. Levylämmönsiirtimillä voidaan saavuttaa %:n hyötysuhde. Toiminto-osat Pyörivät lämmönsiirtimet Pyörivä lämmönsiirrin on valmistettu alumiinista, ja varustettu puhtaaksipuhallussektorilla sekä pyörimisnopeudensäätöön sopivalla moottorilla. Nopeudensäätö tapahtuu sisäänrakennetulla ES-säätö- ja valvontajärjestelmällä, joka liitetään laitoksen automatiikkajärjestelmään. Roottoreita toimitetaan kahta tyyppiä: Alumiiniroottori, joka siirtää vain lämpöä. Alumiiniroottori, joka on hygroskoppinen ja siirtää sekä vapaata että sidottua lämpöä. Lisäksi löytyy roottoreita, jotka ovat eri tavoin korroosiosuojattuja. Pyörivällä lämmönsiirtimellä on hyvä hyötysuhde, käytännössä jopa 80 %. Suodattimet Suodattimet ovat pussisuodattimia ja toimitetaan luokissa G3/4 (EU3/ 4), F5 (EU5), F6 (EU6) ja F7 (EU7). Suodattimissa on suuri hyötypintaala, mikä tarkoittaa pitkää käyttöikää. Suodattimet lukkiutuvat kumitiivisteellä varustettuun kehykseen. Rakenne takaa sen, että kovimmatkin tiiviysvaatimukset täytetään useiden suodatinvaihtojenkin jälkeen. Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta ZCQ 49

16 Toiminto-osat Lämmitys- ja jäähdytyspatterit vedelle Lämmitys-/jäähdytyspatterit on valmistettu kupariputkista ja alumiinilamelleista, jotka on asennettu teräspeltikehikkoon. Jakotukit ovat terästä. Lämmitys-/jäähdytyspatterit toimitetaan eri putkirivisyvyyksillä ja -kierroilla riippuen kyseisestä lämmitys-/jäähdytystarpeesta. Lämmitys-/jäähdytyspatterit on asennettu kiskoille ja ne voidaan vetää helposti ulos tarkastusta ja huoltoa varten. Jäähdytyspatterin tippuvesiallas on valmistettu ruostumattomasta teräksestä. Jäähdytysosassa on tilaa pisaranerottimelle, jota on käytettävä ilmannopeuden ollessa yli 2,5 m/s. yös pisaranerotin voidaan vetää ulos. Lämmityspatteri toimitetaan maks. 4 rivisenä ja jäähdytyspatteri maks. 9 rivisenä. Sekä lämmitys että jäähdytyspatteri tulee kytkeä vastavirtaan. Sähköpatterit Sähköpatteri koostuu ruostumattomasta teräksestä valmistetuista lämpösauvoista, jotka on asennettu kytkentärasialla varustettuun teräspeltikehikkoon. Kytkentärasiassa on tarvittavat turvatermostaatit ja kaapeliläpiviennit. Lämpöelementit voidaan toimittaa jaettuna ryhmiin tai yhdessä ryhmässä. DX-suorahöyrystysjäähdytyspatterit Suorahöyrystysjäähdytyspatteri, voidaan toimittaa samoilla rivimäärillä ja samasta materiaalista kuin vesipatterit. Liitännät ovat näissä kupariputkea. 50 ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta

17 Toiminto-osat Keskipakopuhaltimet Puhaltimet ovat kaksipuolisesti imeviä keskipakopuhaltimia eteen- tai taaksepäin kaartuvin siivin. Puhallinosa muodostuu puhaltimesta, moottorista, kiilahihnakäytöstä ja kumisille tärinänvaimentimille asennetusta alustasta. Puhaltimissa käytettyjen kiilahihnojen johdosta hihnakäytön hyötysuhde on %. Järjestelmissä, joissa ilmamäärät vaihtelevat, voidaan moottori varustaa taajuusmuuttajalla ilmamäärän portaattonta säätöä varten. Novax-aksiaalipuhaltimet Novax-puhaltimet ovat kompakteja, vankkoja, sarjavalmisteisia aksiaalipuhaltimia aseteltavilla siivillä. Puhaltimille on ominaista helppo asennettavuus ja suuri käyttövarmuus. Imuaukko on varustettu suojaverkolla. Siipipyörän painepuolella on johtosiivistö keskiöllä, jolloin ACG saavuttaa erittäin korkean hyötysuhteen. Järjestelmissä, joissa ilmamäärät vaihtelevat, voidaan moottori varustaa taajuusmuuttajalla ilmamäärän portaattonta säätöa varten. Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta ZCQ 51

18 52 ZCQ Novencon jatkuva tuotekehitys saataa tuoda muutoksia ilman ennkkoilmoitusta
