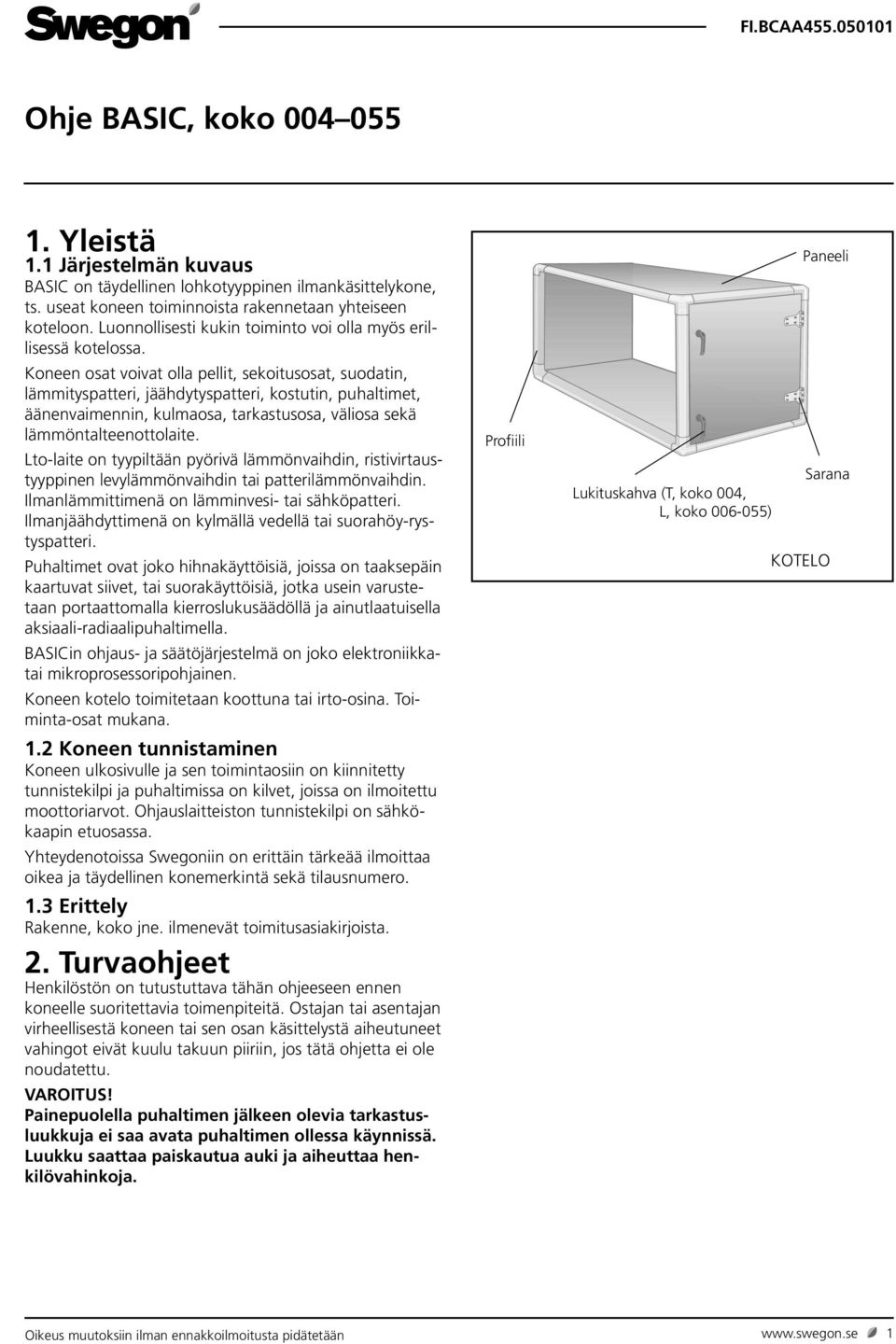

1 Ohje BASIC, koko Yleistä 1.1 Järjestelmän kuvaus BASIC on täydellinen lohkotyyppinen ilmankäsittelykone, ts. useat koneen toiminnoista rakennetaan yhteiseen koteloon. Luonnollisesti kukin toiminto voi olla myös erillisessä kotelossa. Koneen osat voivat olla pellit, sekoitusosat, suodatin, lämmityspatteri, jäähdytyspatteri, kostutin, puhaltimet, äänenvaimennin, kulmaosa, tarkastusosa, väliosa sekä lämmöntalteenottolaite. Lto-laite on tyypiltään pyörivä lämmönvaihdin, ristivirtaustyyppinen levylämmönvaihdin tai patterilämmönvaihdin. Ilmanlämmittimenä on lämminvesi- tai sähköpatteri. Ilmanjäähdyttimenä on kylmällä vedellä tai suorahöy-rystyspatteri. Puhaltimet ovat joko hihnakäyttöisiä, joissa on taaksepäin kaartuvat siivet, tai suorakäyttöisiä, jotka usein varustetaan portaattomalla kierroslukusäädöllä ja ainutlaatuisella aksiaali-radiaalipuhaltimella. BASICin ohjaus- ja säätöjärjestelmä on joko elektroniikkatai mikroprosessoripohjainen. Koneen kotelo toimitetaan koottuna tai irto-osina. Toiminta-osat mukana. 1.2 Koneen tunnistaminen Koneen ulkosivulle ja sen toimintaosiin on kiinnitetty tunnistekilpi ja puhaltimissa on kilvet, joissa on ilmoitettu moottoriarvot. Ohjauslaitteiston tunnistekilpi on sähkökaapin etuosassa. Yhteydenotoissa Swegoniin on erittäin tärkeää ilmoittaa oikea ja täydellinen konemerkintä sekä tilausnumero. 1.3 Erittely Rakenne, koko jne. ilmenevät toimitusasiakirjoista. 2. Turvaohjeet Henkilöstön on tutustuttava tähän ohjeeseen ennen koneelle suoritettavia toimenpiteitä. Ostajan tai asentajan virheellisestä koneen tai sen osan käsittelystä aiheutuneet vahingot eivät kuulu takuun piiriin, jos tätä ohjetta ei ole noudatettu. VAROITUS! Painepuolella puhaltimen jälkeen olevia tarkastusluukkuja ei saa avata puhaltimen ollessa käynnissä. Luukku saattaa paiskautua auki ja aiheuttaa henkilövahinkoja. Profiili Lukituskahva (T, koko 004, L, koko ) Paneeli Sarana KOTELO Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 1

2 3.Asennus 3.1 Siirto sisätiloihin BASIC-kojeen lohkot/toimintaosat toimitetaan puulavalla. Toimintaosat on kääritty muoviin. Vaurioiden välttämiseksi pakkaus poistetaan vasta juuri ennen asennusta. Kojetta nostetaan jollakin seuraavista menetelmistä: 1. Koje tai toimintaosa pakkauksessa Kuormitusta rajoitetaan nostosilmukoilla. 3.2 Asennus Kone asennetaan vaakatasoon tasaiselle ja kiinteälle alustalle. Alustan on kestettävä koneen paino. Varmista konetta asennettaessa etteivät putket ja sähkökaapelit estä tarkastusluukkujen avaamista ja että osat, esim. suodatinkasetit ja puhallinosa voidaan vetää esiin. Tarkastustilaa on oltava väh. 700 mm. Koska koneessa on yleensä imevät puhaltimet ja koneessa on näin alipaine, on tärkeää asentaa mahdollinen vesilukko oikein (ks. kyseisen toimintaosan ohje). Korkeuden a (koneosan valumatason ja vesilukon valumatason välinen etäisyys) on oltava vähintään yhtä suuri mm:inä kuin koneen alipaine mm vp:ta. Korkeuden b (vesilukon valumatason ja U-putken mutkan ylätason välinen etäisyys) on oltava vähintään yhtä suuri mm:inä kuin puolet koneen alipaineesta mm vp:ta. 2. Puulavalla olevan kojeen nosto trukilla L L Varmista, että nostohaarukat ovat riittävän pitkät. B 1200 Puolet B:stä Toimintaosien vaihtoa varten Huolto, päälleasennettu ohjaus- ja säätökaappi Lämmönvaihtimen huolto 3. Nostotapeilla varustetun kojeen nosto 700 Yleistarkastus ja huolto B HUOM! Hihnanlevitintä on käytettävä b a Nosto tehdään pohjapalkkiin työnnettävillä tapeilla. b a 2 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

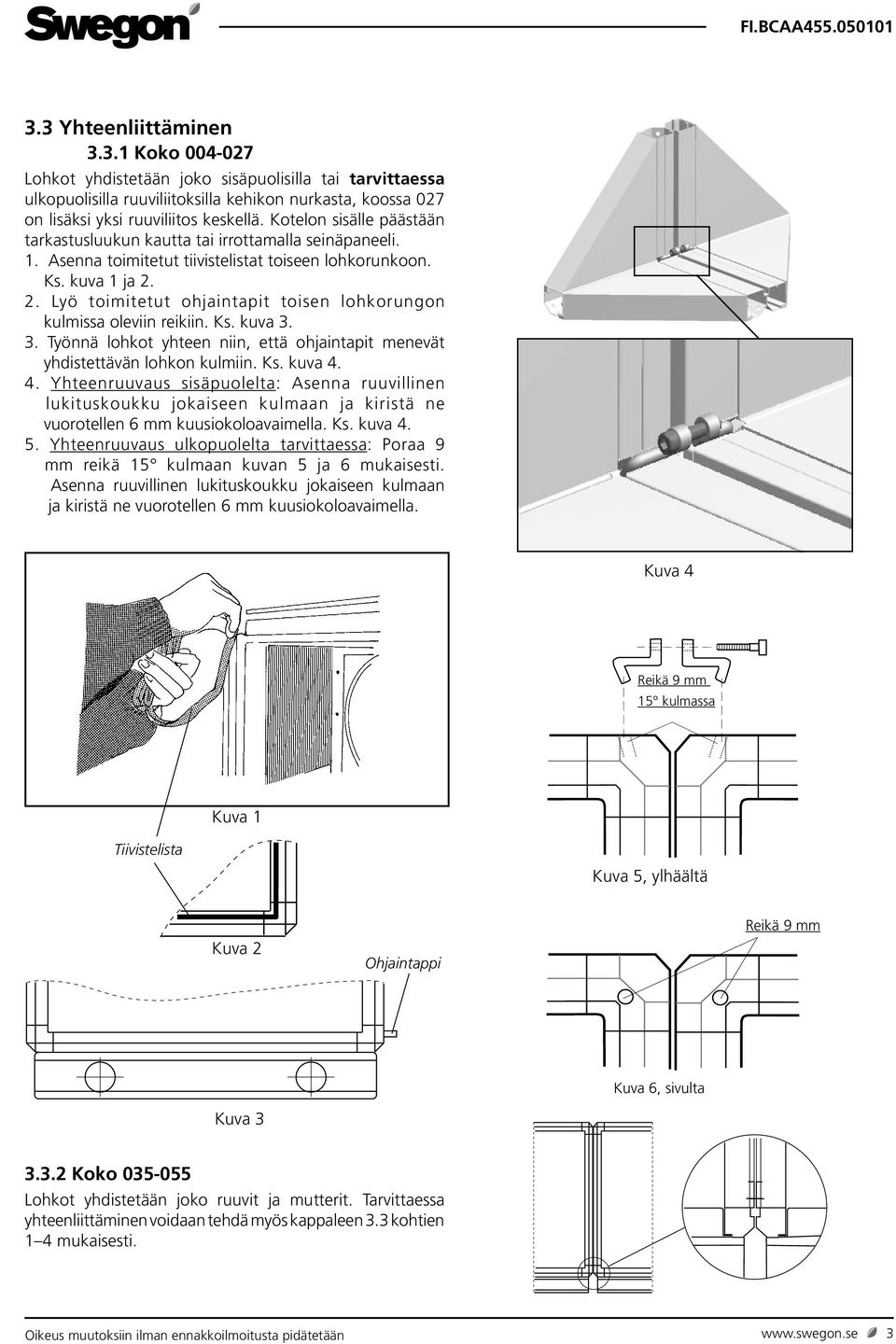

3 3.3 Yhteenliittäminen Koko Lohkot yhdistetään joko sisäpuolisilla tai tarvittaessa ulkopuolisilla ruuviliitoksilla kehikon nurkasta, koossa 027 on lisäksi yksi ruuviliitos keskellä. Kotelon sisälle päästään tarkastusluukun kautta tai irrottamalla seinäpaneeli. 1. Asenna toimitetut tiivistelistat toiseen lohkorunkoon. Ks. kuva 1 ja Lyö toimitetut ohjaintapit toisen lohkorungon kulmissa oleviin reikiin. Ks. kuva Työnnä lohkot yhteen niin, että ohjaintapit menevät yhdistettävän lohkon kulmiin. Ks. kuva Yhteenruuvaus sisäpuolelta: Asenna ruuvillinen lukituskoukku jokaiseen kulmaan ja kiristä ne vuorotellen 6 mm kuusiokoloavaimella. Ks. kuva Yhteenruuvaus ulkopuolelta tarvittaessa: Poraa 9 mm reikä 15 kulmaan kuvan 5 ja 6 mukaisesti. Asenna ruuvillinen lukituskoukku jokaiseen kulmaan ja kiristä ne vuorotellen 6 mm kuusiokoloavaimella. Kuva 4 Reikä 9 mm 15 kulmassa Kuva 1 Tiivistelista Kuva 5, ylhäältä Kuva 2 Ohjaintappi Reikä 9 mm Kuva 6, sivulta Kuva Koko Lohkot yhdistetään joko ruuvit ja mutterit. Tarvittaessa yhteenliittäminen voidaan tehdä myös kappaleen 3.3 kohtien 1 4 mukaisesti. Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 3

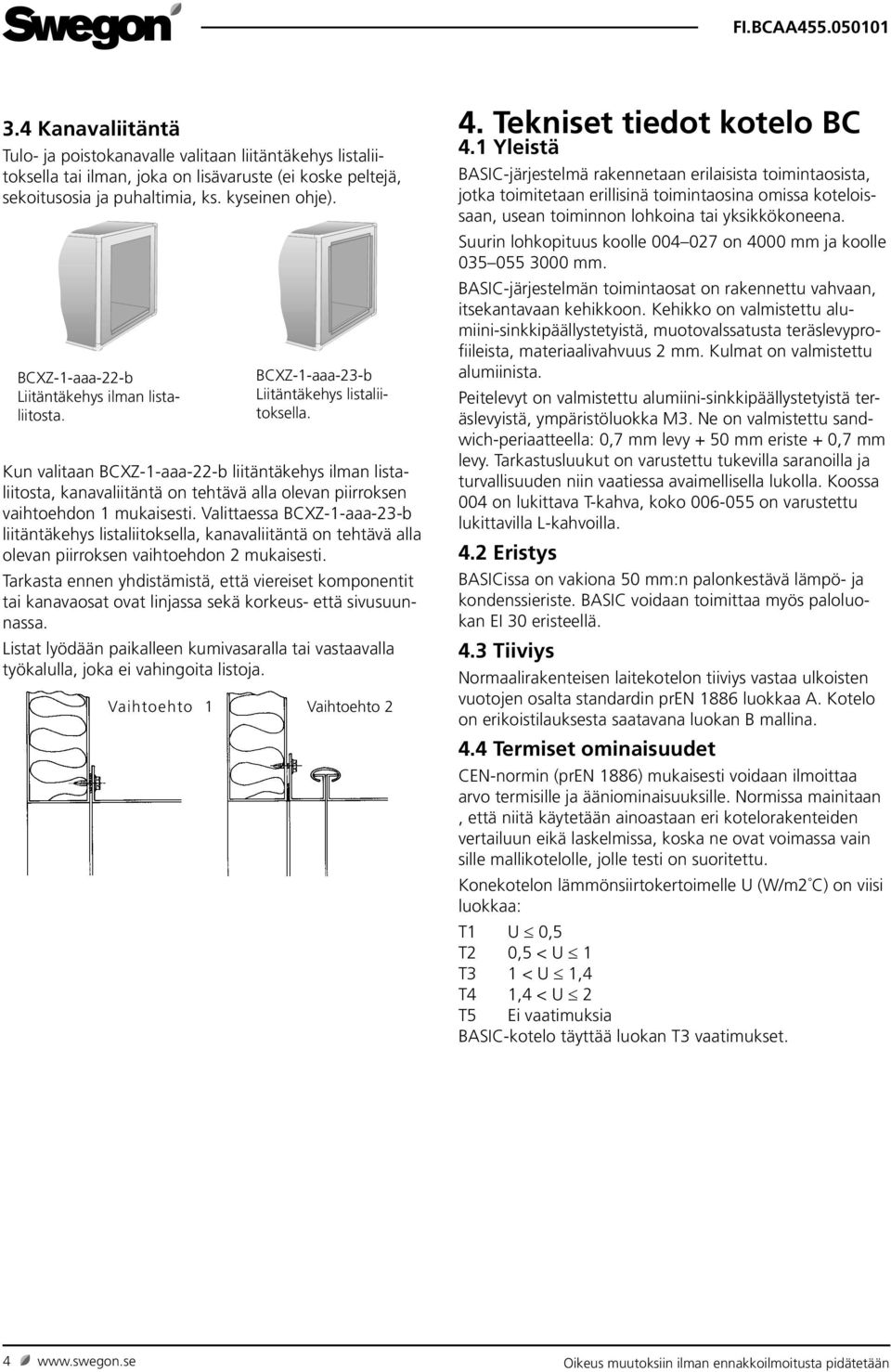

4 3.4 Kanavaliitäntä Tulo- ja poistokanavalle valitaan liitäntäkehys listaliitoksella tai ilman, joka on lisävaruste (ei koske peltejä, sekoitusosia ja puhaltimia, ks. kyseinen ohje). BCXZ-1-aaa-22-b Liitäntäkehys ilman listaliitosta. BCXZ-1-aaa-23-b Liitäntäkehys listaliitoksella. Kun valitaan BCXZ-1-aaa-22-b liitäntäkehys ilman listaliitosta, kanavaliitäntä on tehtävä alla olevan piirroksen vaihtoehdon 1 mukaisesti. Valittaessa BCXZ-1-aaa-23-b liitäntäkehys listaliitoksella, kanavaliitäntä on tehtävä alla olevan piirroksen vaihtoehdon 2 mukaisesti. Tarkasta ennen yhdistämistä, että viereiset komponentit tai kanavaosat ovat linjassa sekä korkeus- että sivusuunnassa. Listat lyödään paikalleen kumivasaralla tai vastaavalla työkalulla, joka ei vahingoita listoja. Vaihtoehto 1 Vaihtoehto 2 4. Tekniset tiedot kotelo BC 4.1 Yleistä BASIC-järjestelmä rakennetaan erilaisista toimintaosista, jotka toimitetaan erillisinä toimintaosina omissa koteloissaan, usean toiminnon lohkoina tai yksikkökoneena. Suurin lohkopituus koolle on 4000 mm ja koolle mm. BASIC-järjestelmän toimintaosat on rakennettu vahvaan, itsekantavaan kehikkoon. Kehikko on valmistettu alumiini-sinkkipäällystetyistä, muotovalssatusta teräslevyprofiileista, materiaalivahvuus 2 mm. Kulmat on valmistettu alumiinista. Peitelevyt on valmistettu alumiini-sinkkipäällystetyistä teräslevyistä, ympäristöluokka M3. Ne on valmistettu sandwich-periaatteella: 0,7 mm levy + 50 mm eriste + 0,7 mm levy. Tarkastusluukut on varustettu tukevilla saranoilla ja turvallisuuden niin vaatiessa avaimellisella lukolla. Koossa 004 on lukittava T-kahva, koko on varustettu lukittavilla L-kahvoilla. 4.2 Eristys BASICissa on vakiona 50 mm:n palonkestävä lämpö- ja kondenssieriste. BASIC voidaan toimittaa myös paloluokan EI 30 eristeellä. 4.3 Tiiviys Normaalirakenteisen laitekotelon tiiviys vastaa ulkoisten vuotojen osalta standardin pren 1886 luokkaa A. Kotelo on erikoistilauksesta saatavana luokan B mallina. 4.4 Termiset ominaisuudet CEN-normin (pren 1886) mukaisesti voidaan ilmoittaa arvo termisille ja ääniominaisuuksille. Normissa mainitaan, että niitä käytetään ainoastaan eri kotelorakenteiden vertailuun eikä laskelmissa, koska ne ovat voimassa vain sille mallikotelolle, jolle testi on suoritettu. Konekotelon lämmönsiirtokertoimelle U (W/m2 C) on viisi luokkaa: T1 U 0,5 T2 0,5 < U 1 T3 1 < U 1,4 T4 1,4 < U 2 T5 Ei vaatimuksia BASIC-kotelo täyttää luokan T3 vaatimukset. 4 Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään

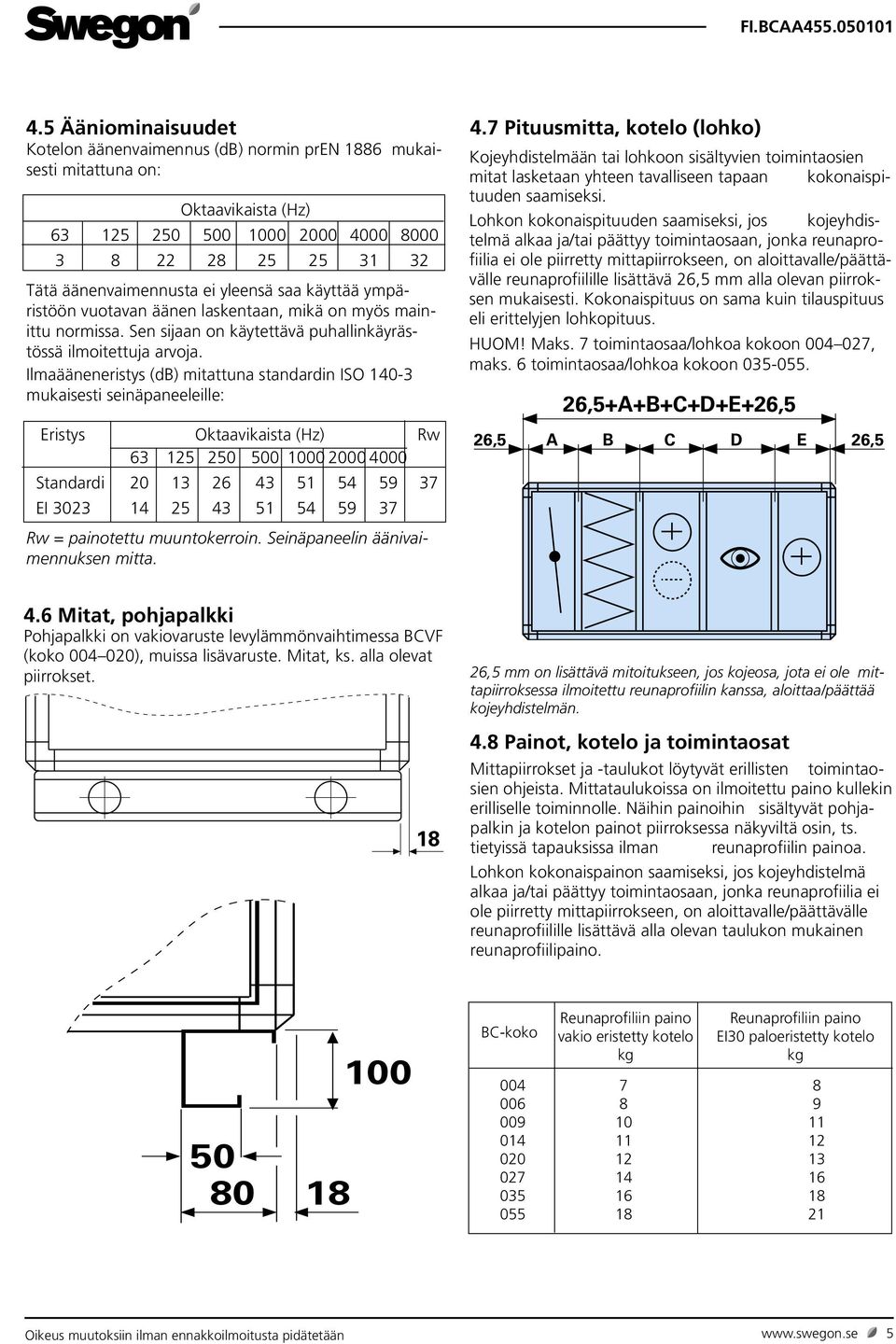

5 4.5 Ääniominaisuudet Kotelon äänenvaimennus (db) normin pren 1886 mukaisesti mitattuna on: Oktaavikaista (Hz) Tätä äänenvaimennusta ei yleensä saa käyttää ympäristöön vuotavan äänen laskentaan, mikä on myös mainittu normissa. Sen sijaan on käytettävä puhallinkäyrästössä ilmoitettuja arvoja. Ilmaääneneristys (db) mitattuna standardin ISO mukaisesti seinäpaneeleille: Eristys Oktaavikaista (Hz) Rw Standardi EI Rw = painotettu muuntokerroin. Seinäpaneelin äänivaimennuksen mitta. 4.7 Pituusmitta, kotelo (lohko) Kojeyhdistelmään tai lohkoon sisältyvien toimintaosien mitat lasketaan yhteen tavalliseen tapaan kokonaispituuden saamiseksi. Lohkon kokonaispituuden saamiseksi, jos kojeyhdistelmä alkaa ja/tai päättyy toimintaosaan, jonka reunaprofiilia ei ole piirretty mittapiirrokseen, on aloittavalle/päättävälle reunaprofiilille lisättävä 26,5 mm alla olevan piirroksen mukaisesti. Kokonaispituus on sama kuin tilauspituus eli erittelyjen lohkopituus. HUOM! Maks. 7 toimintaosaa/lohkoa kokoon , maks. 6 toimintaosaa/lohkoa kokoon ,5+A+B+C+D+E+26,5 26,5 A B C D E 26,5 4.6 Mitat, pohjapalkki Pohjapalkki on vakiovaruste levylämmönvaihtimessa BCVF (koko ), muissa lisävaruste. Mitat, ks. alla olevat piirrokset ,5 mm on lisättävä mitoitukseen, jos kojeosa, jota ei ole mittapiirroksessa ilmoitettu reunaprofiilin kanssa, aloittaa/päättää kojeyhdistelmän. 4.8 Painot, kotelo ja toimintaosat Mittapiirrokset ja -taulukot löytyvät erillisten toimintaosien ohjeista. Mittataulukoissa on ilmoitettu paino kullekin erilliselle toiminnolle. Näihin painoihin sisältyvät pohjapalkin ja kotelon painot piirroksessa näkyviltä osin, ts. tietyissä tapauksissa ilman reunaprofiilin painoa. Lohkon kokonaispainon saamiseksi, jos kojeyhdistelmä alkaa ja/tai päättyy toimintaosaan, jonka reunaprofiilia ei ole piirretty mittapiirrokseen, on aloittavalle/päättävälle reunaprofiilille lisättävä alla olevan taulukon mukainen reunaprofiilipaino BC-koko Reunaprofiliin paino vakio eristetty kotelo kg Reunaprofiliin paino EI30 paloeristetty kotelo kg Oikeus muutoksiin ilman ennakkoilmoitusta pidätetään 5
