Palopelti ETPR. Tekniset tiedot. Tilausesimerkki Palopelti ETPR

Transkriptio

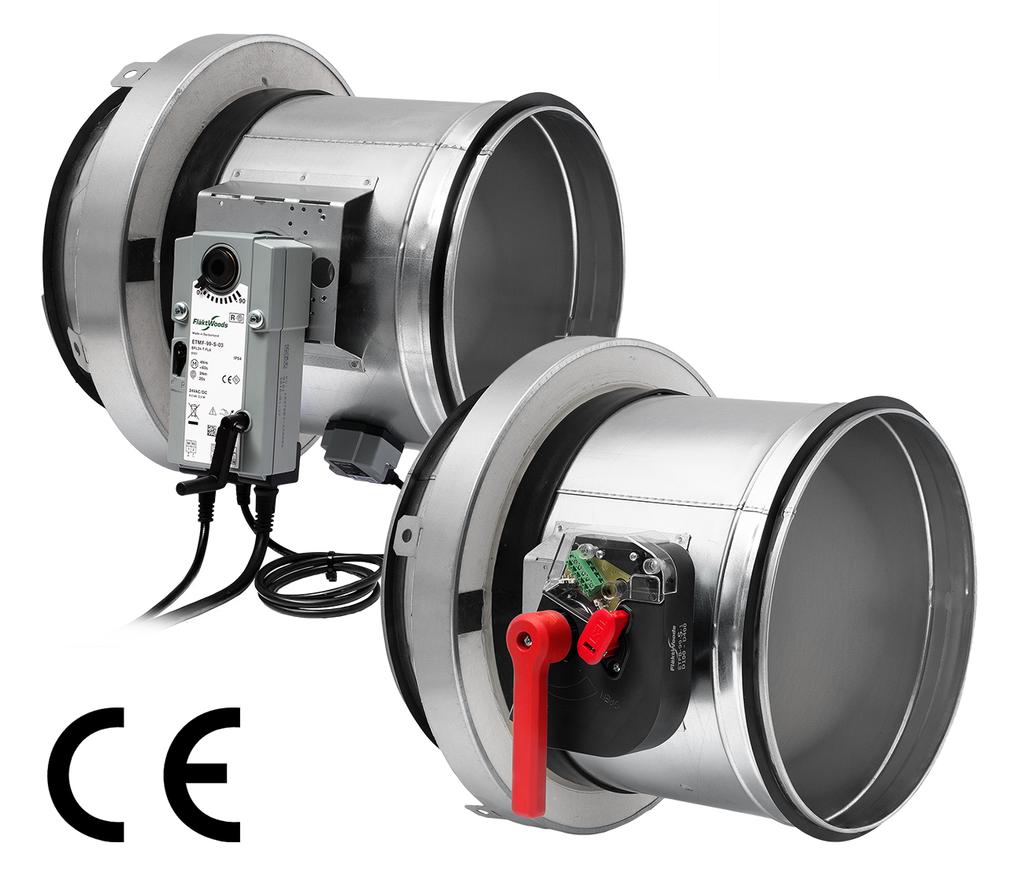

1 on testattu testistandardin EN166-2 mukaan ja CE-merkitty tuotestandardin EN 15650:2010 mukaan. ETPR täyttää paloluokan EI S / EI 90 S vaatimukset. Palopellin vaippa täyttää myös tiiviysluokan C vaatimukset standardin EN 1751 mukaan. Palopeltiin on saatavana joko sähköinen toimilaitemoottori tai sulakemekanismi. ETPR on tarkoitettu asennettavaksi seinän tai välipohjan pintaan ja liitettäväksi pyöreään kanavaan. Sen vaippa on valmistettu kuumasinkitystä teräslevystä ja sulkupelti paloa eristävästä silikaatista. Palopelti asennetaan osastoivan rakennusosan pintaan tai irti osastoivasta rakenteesta asennusohjeiden mukaan. Siinä on Veloduct-liitäntä, joka takaa ilmatiiviin asennuksen kanavaan. Moottoroiduille ETPR-pelleille on tehty testijakson (auki/ kiinni) kestävyystestit, joten ne soveltuvat käytettäväksi myös päivittäisessä ilmanvaihdossa sulkupelteinä. Moottoroidun pellin käyttö mahdollistaa automaattisen toiminnan testauksen (esim. FICOohjaus- ja -valvontajärjestelmällämme) ja savunilmaisimeen perustuvan laukaisujärjestelmän. Moottorissa on sisäänrakennetut mikrokytkimet sekä auki- että kiinniasennolle. FICO-ohjaus- ja -valvontajärjestelmämme yhteydessä käytetään aina 24 V:n toimilaitetta. Katso -ohjaus ja -valvontajärjestelmä FICO-128 tai FICO-2. Palopelti voidaan toimittaa myös varustettuna sähköisellä 20 V:n toimilaitteella. Tekniset tiedot Koot Ø100- mm CE-merkitty (EN 15650:2010) Suoritustasoilmoitus 01CPR Paloluokka EN 11- mukaan EI (ve - ho i <-> o) S EI 90 (ho i <-> o) S Testausstandardi EN Palopelti täyttää tiiviysluokan vaatimukset EN 1751 mukaan Palopellin vaippa täyttää tiiviysluokan C vaatimukset EN 1751 mukaan Maksimipaine suljettua peltiä vasten saa olla 2 Pa, mikä vastaa paineluokkaa B Tilausesimerkki Sulakemekanismilla varustetussa palopellissä on aina kaksi mikrokytkintä (auki- ja kiinniasennoille). 1 (7)

2 Tekniset tiedot painehäviö, äänitiedot Painehäviö ja äänen painetaso Äänen tehotason korjaus oktaavikaistoittain OKTAAVIKAISTA (Hz) KORJAUS Kokt TOLERANSSI ± LWokt = Lp10A + Kokt Käytetyt merkinnät qv ilmavirta LWokt äänen tehotaso kanavassa oktaavikaistoittain Lp10A Kokt Δpt äänen painetaso, 10 m2sabhuonevaimennuksella (=4 db) korjaus painehäviö l/s, m/h db db(a) db Pa 2 (7)

3 Mitat ja painot, paloluokka Mitat ja painot Moottoroitu pelti koot Koko ØD1 100 () * Pelti ja lämpösulake koot Paino (kg) Paino (kg) Moottoroitu Pelti ja pelti lämpösulake A (mm) B (mm) C (mm) D2 (mm) E (mm) L (mm) Gma (mm) H (mm) 465 * * D kahdella supistekappaleella BDED Paloluokka Koko ØD Kipsiseinä - Asennustapaus Kiviaineinen Välipohja seinä (7) Irti rakenteesta - Palonkestävyys Alipaine palotestissä (Pa) EI (ve - ho i<->o) S EI 90 (ho i<->o) S 00

4 Kuvaus ja tuotemerkintä Lisävarusteet ja varaosat Kuvaus Lisävarusteet in CE-merkitty palopelti ETPR voidaan asentaa paloluokitukseltaan EI oleviin kipsi- tai kiviaineisiin seiniin tai irti rakenteesta ja paloluokitukseltaan EI / EI 90 oleviin kiviaineisiin välipohjiin. Tarkastusosa Koko (aaaa) Suojaverkko Tuotemerkintä Palopelti FWD-aaaa-1 ETPR-aaa-bb-c FND-aaaa-1-1 Koko (aaaa) Koko (aaa) Liitäntähalkaisija (mm) 100,, 1, 200,, 15, 0,, Valvontajärjestelmä Toimilaite (bb) 02 = sulakemekanismi C ja kaksi mikrokytkintä 0 = 24V AC/DC ja 05 = 20V AC ja Varaosat FICO-128 / FICO-2 Katso erillinen esite. Sulakeosa, C sulakemekanismiin Toimilaitemalli (c) 0 = sulakemekanismi 2 = moottoroitu ETFF Tarkastusosa FWD-aaaa-1 ØD Ød L FWD:n pituus L, koostuu osista BDEG+BDEM+BDET Suojaverkko FND-aaaa (7)

5 Kytkentä Peltimoottorin kytkentäkaavio Virransyöttö AC 20 V AC 24 V T ~ DC 24 V Tilatiedot rajakytkimistä 1 S1 2 S2 S S4 S5 S6 M < 5 < 80 M Lämpölaukaisu Tf1 Tf2 Tf LE D Toimilaitteen sähkötiedot Palopellin koko Jännite Varusteet Maksimiteho pito/ajo 24V AC/DC 20V AC 24V AC/DC 20V AC 0,8W/2,5W 1,1W/,5W 1,4W/4,0W 2,1W/5,0W Tehontarpeen mitoitus 4 VA 6,5 VA 6 VA 10 VA Palopellin toimilaitteen varastointilämpötila ei saa olla yli +50 C Mikrokytkimien kytkentäkaavio (sulakemekanismi) Kytkentäkaavio näyttää tilanteen, jossa sulkupelti on kiinni-asennossa ja mikrokytkin (0 ) on aktivoitu. Imaks. = 0.1 A Umaks. = 0 V (AC/DC) 5 (7)

6 Asennus kiviaineisiin rakennusosiin (seinät ja välipohjat), joiden materiaalina on betoni, kevytbetoni tai tiili ja joiden paloluokka on EI ja välipohjiin, joiden paloluokka on EI 90 Asennus rakennusosiin, joiden materiaalina on kipsi tai vastaava ja joiden paloluokka on EI Koko ØD (mm) 100 () * Asennusaukko Ø (mm) * D kahdella supistekappaleella BDED Koko ØD (mm) 100 () * Asennusaukko Ø (mm) * D kahdella supistekappaleella BDED (7)

7 Asennus irti rakennusosista (seinät ja välipohjat), joiden materiaalina on betoni, kevytbetoni tai tiili ja joiden paloluokka on EI 7 (7) Asennus irti rakennusosista (seinät), joiden materiaalina on kipsi tai vastaava ja joiden paloluokka on EI
